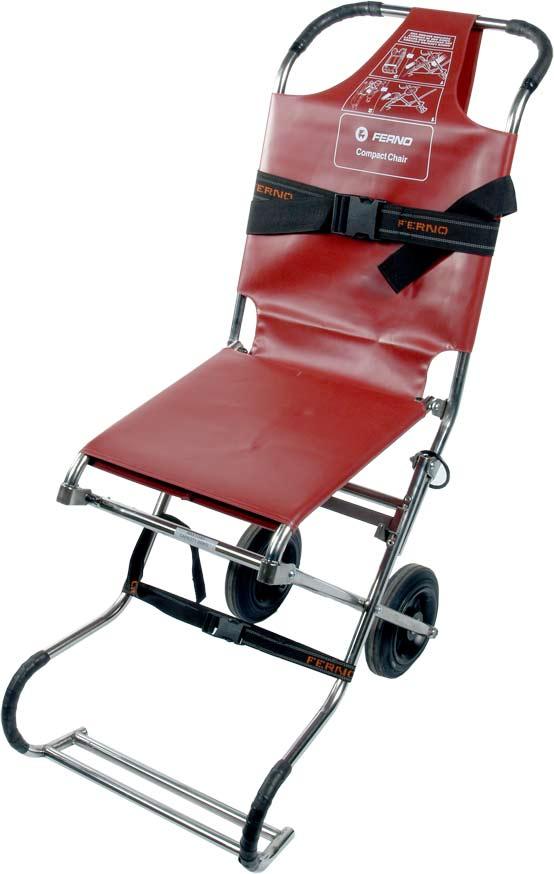

1 COMPACT - COMPACT 2 Bruksanvisning - The CE mark of this product demonstrates conformity with requirements of the EC directive 93/42 EEC for medical devices. ferno norden Magnetvägen 5, Trollhättan Tel: Fax: Webb: E-post: fab@fernonorden.com N:\fnoarkiv\bruksanvisning Compact-Compact 2 Sida 1 av

2 TEKNISK SPECIFIKATION* Modell Compact stol FGBAC30181 Compact 2 FGBAC3019 Position Uppfälld Hopfälld Uppfälld Hopfälld Djup (cm) 43 23, ,5 Bredd (cm) 43,5 43,5 44,5 44,5 Höjd (cm) 93,5 76,5 93,5 77,5 Säteshöjd (cm) 47-47,5 - Vikt 8,58 kg - 8,33 kg - Lastkapacitet** 200 kg kg - * Samtliga mått är ungefärliga ** Lastkapaciteten är total vikt fördelat enligt mänskliga kroppsproportioner. Användaren måste ta hänsyn till vikten på patienten och tillbehören när total last bedöms. Detaljer Bröstbälte Bakre bärhandtag Bröstbälte Bakre bärhandtag Gångjärn Säkerhetsring Serienr. Serienr. Låshake Benbälte Främre stång Bärhandtag Fotstöd Benbälte Fotstöd/Bärhandtag Främre stång N:\fnoarkiv\bruksanvisning Compact-Compact 2 Sida 2 av

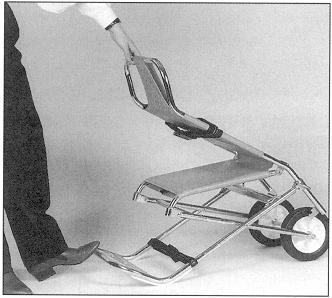

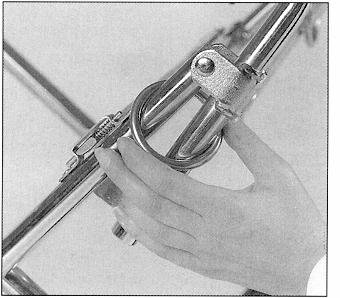

3 FUNKTIONER Stolen fälls ihop för transport eller förvaring. Fälla upp Fäll upp stolen genom att placera den på marken. Sätt foten på stolens fotstöd och lyft ryggstödet uppåt och bakåt (Fig. 1). Fig. 1 Innan stolen fälls upp skall de Båda säkerhetsringarna flyttas ner över gångjärnen. (Fig. 2). Fig. 2 Fäll upp stolen helt genom att trycka upp ryggstödet tills ett klick hörs. N:\fnoarkiv\bruksanvisning Compact-Compact 2 Sida 3 av

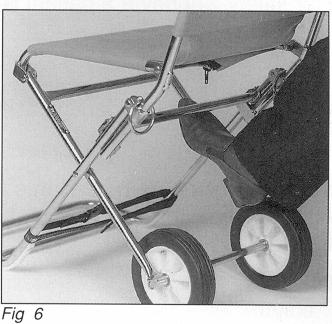

4 !VARNING! Tryck försiktigt för att låsa hakarna att och kontrollera att de sitter fast ordentligt innan stolen används (Fig. 3 og 4). Fig. 3 Fig. 4 Fälla ihop För att fälla ihop stolen, för säkerhetsringarna upp över gångjärnen (Fig. 5). Fig. 5 Fig. 6 Dra i låsspärren i mitten och fäll stolen framåt (Fig. 6). N:\fnoarkiv\bruksanvisning Compact-Compact 2 Sida 4 av

5 Bältena kan användas för att säkra stolen i hopfällbart läge (Fig. 7). Fig. 7 Bälten Stolen är utrustad med två säkerhetsbälten För säkrande av patienten. När stolen används måste patienten vara fastspänd med båda dessa bälten (Fig. 8 ). ANVÄNDNING AV STOLEN OBS! Läs avsnittet om funktioner innan stolen används. Placering av patient Använd erkänd patientbehandlingsteknik för att placera patienten på stolen.!varning! Vid nack-, rygg- eller brottskador rekommenderas inte stolen till patienttransport Säkrande av patient Efter att patienten sitter på stolen Skall patienten spännas fast med ben- och bröstbälten (Fig. 8). Fig. 8!VARNING! Använd alltid bägge säkerhetsbältena vid all transport med patient på bärstolen, vid förflyttning i exempelvis sneda trappor finns annars risk att patienten faller ur stolen helt eller delvis. N:\fnoarkiv\bruksanvisning Compact-Compact 2 Sida 5 av

6 !VARNING! Lämna aldrig en patient ensam i stolen då stolen är konstruerad för att lätt kunna tippas bakåt. Rullning med patient på stolen Efter att fäst patienten med bältena ställer sig personalen framför resp. bakom stolen. (Fig. 9). Fig. 9 Den bakre personen fattar tag i ramen på stolen och lutar patienten/stolen bakåt tills vikten balanserar på hjulen. Stolen kan nu rullas utan att lyftas (se Fig. 9). Bärande av patient och stol För att bära patienten/stolen används samma metod för att balansera vikten på hjulen. Personalen fattar tag i främre och bakre handtaget och lyfter samtidigt (Fig 10.) Fig. 10 N:\fnoarkiv\bruksanvisning Compact-Compact 2 Sida 6 av

7 TILLBEHÖR Oxy-Clip Oxy-clipen (Oxygenflaskhållare art.nr F-514) passar på det främre röret under stolens säte (Fig. 11). Fig. 11 SERVICE/UNDERHÅLL Daglig kontroll Varje dag kontrolleras säkerhetsbälten och dessas lås, att bägge säkerhetsringarna är hela, att stolen låser i uppfällt läge samt allmän översyn efter sprickor i överdraget och att skruvar sitter på plats! Serviceschema Användande 1-25 utryckningar/månad utryckningar/månad 201- utryckningar/månad Smörjning/underhåll Var 6:e månad Var 3:e månad Varje månad Rengöring av stol och tillbehör Ta bort bältena och placera dem i en nätmaskad tvättpåse. Tvätta dem med kallt vatten i tvättmaskin genom att använda fintvätt och milt tvättmedel. Låt dem lufttorka. Rengör alla andra ytor på stolen med varmt vatten och mild tvållösning. (Använd borste vid behov). Sköj av den med varmt vatten. Torka av den med en mjuk trasa eller låt den lufttorka. Var speciellt uppmärksam på glidytor. Eventulla blod- och andra kroppsvätskor kan tas bort med kloraminlösning innan tvättning görs. OBS! Använd inte högtryckstvätt eller ånga för att rengöra stolen då detta medför att smörjfettet försvinner. N:\fnoarkiv\bruksanvisning Compact-Compact 2 Sida 7 av

8 Smörjpunkter Reservdelar 2 4 Reservdelar - förklaring Art. nr. Beskrivning FGB Säkerhetsring FGB Överdrag, (vinyl) till Compact/Compact 2 FGB Bröstbälte till Compact/Compact 2 FGB Benbälte till Compact/Compact 2 FGB hjul till Compact/Compact 2 FGB Svart handtag/greppyta till compact 2 Garanti Ferno Norden AB lämnar 1 års garanti räknat från inköpsdatum på fabrikationsfel. Felaktigheter som täcks av garantin kommer att åtgärdas enligt våra garantibestämmelser. Ferno Norden AB lämnar ingen garanti om användaren förstör utrustningen genom att inte följa bruksanvisningen, felanvändning, vid användning till annat än vad som är angivet samt genom att experimentera med utrustningen. I sådana fall har användaren det fulla ansvaret. Garantier kan endast godkännas av Ferno Norden AB. Kostnader för frakt till leverantör och retur av reparationer som inte täcks av garantin, bekostas av kunden. Viktig! Garantin gäller inte utan att kvitto/faktura bifogas. N:\fnoarkiv\bruksanvisning Compact-Compact 2 Sida 8 av
