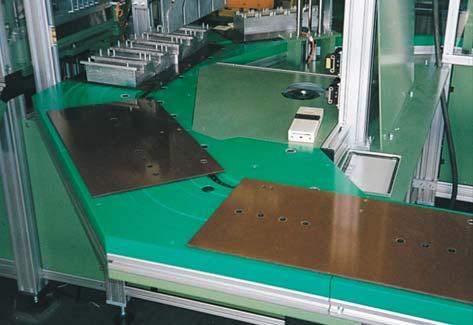

1 Exempel på produkter av högmolekylär PE Profiler av Indulen 208 o. 210 för glidelement/anläggningar för materialtransport Indulen 208 i förpackningsmaskin Kurvstyrning av Indulen 208 i förpackningsanläggning Indulen användes som strålskyddsmaterial i bl.a Castorbehållare vid transport av utbränt kärnbränsle till upparbetning. Kurvbanor av Indulen 210 för deg i bageriindustri Galvaniseringstrumma av Indulen 210 Inklädnad av lastbilsflak med Indulen 210 Styrelement av Indulen 210 Skärbräda av Indulen

2 Högmolekylär polyeten Med stigande molekylvikt förbättras en rad väsentliga egenskaper hos polyeten: ökad slagseghet, ökad nötnings- och förslitningshållfasthet, förbättrad draghållfasthet vid höjda temperaturer och förbättrat motstånd mot spänningskorrosion. Dessutom med utmärkta dielektriska egenskaper och god beständighet mot lösningsmedel, syror och baser. Fysiologiskt indifferent och låg vattenabsorption. Under varunamnet Indulen marknadsför JOM en rad olika högmolekulära polyetenkvaliteter med molekylvikter mellan och Till skillnad från vanlig PEH (HDPE) med en molekylvikt om kan Indulen inte trådsvetsas. Typ Indulen 205 kan trådsvetsas, även om det är relativt svårt och inte så vanligt. Indulen-kvaliteterna sintras under extra lång tid för att uppnå högsta polymerisationsgrad och förebygga materialspänningar. Indulen tillverkas i olika kvaliteter med olika molekylvikt och tillsatser för olika användningsområden: Indulen 205 är idag vanligt till skär- och hackunderlägg och uppfyller alla fordringar för användning inom livsmedelsindustrin. Indulen används som invändig beklädnad av transportrännor, silos och andra behållare för kol, grus, salt, cement, malm, konstgödsel, spannmål osv. Materialen är vattenavisande och den glatta ytan förhindrar driftstopp. Utmärkta glidegenskaper och hög nöthållfasthet skapar också mångsidiga användningsmöjligheter inom maskinkonstruktioner, t.ex. avstrykare, löprullar, kugghjul, kedjelister, hammare, ledskenor för transportband. Inom kemisk/teknisk industri användes högmolekylär polyeten till pumpar, ventiler, glidlager och glidskenor, galvaniseringstrummor, osv. Indulen 208 och 210 användes också inom förpacknings- och dryckesindustrin och har bullerdämpande förmåga. Användning: doserings- och transportskruvar, flasktransportörer, kedjeglidlister, osv. Inom trä-massa- och pappersindustrin utnyttjas de utmärkta glidegenskaperna och den höga hållfastheten hos Indulen 210, 214 och 220 t.ex. till virkestransportörer och justerverk, till sugplattor, skraplister, deflektorer, tätnings- och profillister. Kan användas intill -260 C. PE-platta, typ Indulen 205 Livsmedelsgodkänd högmolekylär PE 500 för t ex; skärbräden och hackunderlägg inom livsmedelsindustrin. Färg: natur t = (kan tillverkas upp till t = 180) Art.nr: x 1000 x 1 2 extruderad 2000 x 1000 x 3 12 " 2000 x 1000 x pressad/hyvlad 2000 x 1000 x " Vi kan också leverera format: 3000 x 1250 x x 1000 x x 2000 x x 2000 x x 2500 x (Finns även i svart, gul, grå, röd, brun och melerad) PE-platta, typ Indulen 204 är en specialtillverkad Indulenkvalitet, som består av en blandning av Indulen 205 med återvunnet och renat material av samma kvalitet x 1000 x x 1250 x PE-platta, typ Indulen 208 är en specialtillverkad Indulenkvalitet, som består av en blandning av Indulen 210 med återvunnet och renat material av samma kvalitet. Indulen 208 har en rad unika egenskaper: låg friktion, hög slitstyrka / slaghållfasthet, kemisk beständighet, låg vikt m.m. Användningsområden: mekanisk industri, sågverk och träindustri, pappers- och massaindustri, kemisk industri, vatten- och avloppsreningsverk o.s.v. Indulen 208 används bl.a. som glid- och slitlister, kedjeglidlister, lager, styrningar, inklädnader av transportrännor, i silos o.s.v., grön t = Art.nr: x 1000 x Kan på beställning erhållas även i andra format och tjocklekar. Färg: melerad ad t = Art.nr: x 1000 x Mjuk plastfot till skärbräden Färg: transparent Art nr: Ø 15 / 8 Matarskivor i tappningsmaskin. Material: Indulen 210. PE-platta, typ Indulen 210 Livsmedelsgodkänd ultrahögmolekylär PE 1000 med molekylvikt=9,2 10,5 x Ingen fuktupptagning, riv och slitstark. Utmärkt nötningsbeständighet, mycket goda glidegenskaper, hög skårslagseghet och mycket goda isolationsegenskaper. Användes från -269 C till +90 C för t ex; kedjeglidlister, glidplattor, löprullar, kugghjul, tätningar, doserings- och transportskruvar. Färg: natur (grön och svart på beställning) t = (kan tillverkas upp till t = 200) Art.nr: x 1000 x 1 skivad 2010 x 1005 x 2 " 2010 x 1005 x 3 4 " 2010 x 1005 x 5 8 " 2000 x 1000 x 10 pressad/hyvlad 2000 x 1000 x 12 " 2000 x 1000 x " På beställning kan vi också leverera: 6000 x 1000 x x 2000 x x 2500 x PE-platta, typ Indulen 214 legerad med MoS 2 ; mycket bra glidegenskaper och extremt högt nötningsmotstånd, den bästa av Indulen-kvaliteterna. Ett högmolekylärt plastmaterial molekylvikt 9,2 x 10 6 med extremt god slithållfasthet, lägre friktion närmast hälften mot Indulen 210 och hög kemikaliebeständighet. Indulen 214 överbryggar friktionsmässigt luckan mellan 210 och PTFE. Användes inom dryckesindustrin, till suglådor / plattor bl.a till cellulosaindustrin, sågverksutrustning men också till transportörer med extra höga krav. Finns även i format; 6000 x 2000 x mm. m.fl. eller bearbetade efter ritning även i längre längder. Färg: grå (vit på beställning) t = Art.nr: x 1000 x x 1250 x x 2000 x x 1000 x x 2000 x x 2500 x

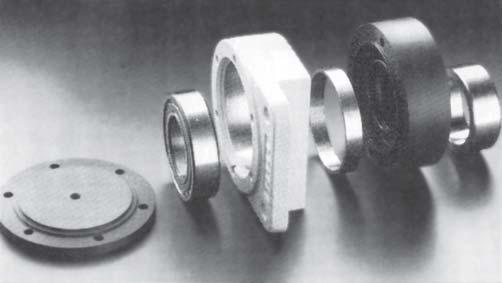

3 Diameter,, mm PE-platta, typ Indulen 217 En antistatisk Indulenkvalitet; -elektriskt ledande*, användes t.ex. där gnistbildning ej får ske. Art.nr: PE-platta, typ Indulen 215 Indulen-kvaliteten med den högsta molekylvikten = 10,5 milj., och extrem slithållfasthet. Användes bl.a. till infodringar och maskindelar. Färg: blå Art.nr: PE-platta, typ Indulen 220 Indulenplatta speciellt framtagen för krav inom pappersindustrin. Materialet innehåller mikro- glaskulor och är speciellt hårt och styvt. Användningsområden: t.ex. i kontakt med viraduk. Art.nr: PE-platta, typ Indulen 216 Plattan är antistatisk* och flamhämmande. Användes därför t.ex. inom gruvindustrin. med ljusa inslag t = Art.nr: x 1000 x x 1000 x x 1000 x x 1000 x 65 Alt. format och minimikvantitet: 2000 x 1000 x 2 mm. 6 st x 1250 x 2 mm. 2 st x 2000 x 2 mm. 1 st. PE-rundstång, typ Indulen 210 Färg: natur (grön och svart på beställning) Ø = Art.nr: Längd: 2 m Ø Yd x id, mm PE-ämnesrör, typ Indulen 210 Färg: natur m.fl. Art.nr: Egenskaper se ovan. Dim: Ø 22 / / 200 Lagertätning och lagersäte av Indulen 210 till fruktpressvals. Plastmaterialet förhindrar att fruktsyra tränger ini lagerenheten. Lagersätet dämpar också valsens rotationsvibrationer. Fenderprofiler, typ Indulen 221 S.k. Castor-behållare PE- strålskyddsplatta, typ Indulen 206 B Indulen-materialets vätesstruktur gör den rena plasten i sig lämplig för avskärmning av energirika neutroner. Genom modifiering av Indulen-kvaliteten med borkarbid (=ger en mycket hård gråsvart platta) skapas en effektiv strålskyddsprodukt Indulen 206 B som regleras genom andelen B4C tillsats och tjocklek. P.g.a plattans extrema hårdhet måste bearbetning ske med diamantverktyg. Indulen-kvaliteterna användes i såväl kärnkraftverk som till s.k. Castor-(transport)behållare för kärnavfall m.fl. områden t.ex. mellanlagring. Färg: gråsvart Art.nr: x 1000 x PE-strålskyddsplatta, typ Indulen 206 BT Alternativt användes tillsats med bortrioxid, färg svart, som ger en mer lättarbetad strålskyddsplatta Indulen 206 BT. Art.nr: x 1000 x I moderna hamnar nöjer man sig inte med traditionella träbeklädnader som fendrar. För detta ändamål har särskilda fenderprofiler av Indulen utvecklats. * = Volymresistivitet: (DIN VDE 0303) < 10 6 Ù x cm. Ytresistivitet: (DIN VDE 0303) < 10 6 Ù. Begär information om aktuella dimensioner. 70

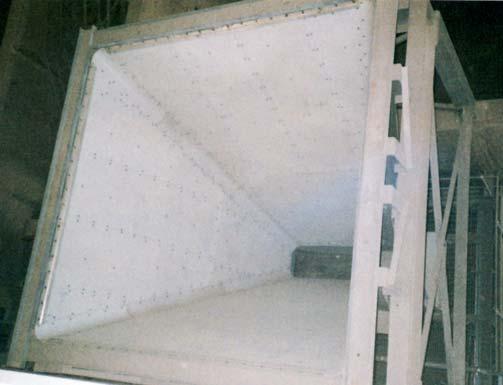

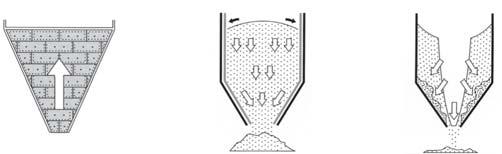

4 Inklädnadsteknik med Indulen-plattor användes för lägre friktion och nötning och tillämpas på många områden; till transport/lastvagnar, arbetsmaskiner, cement-, kemiska och galvanoindustrier, kvarn- och livsmedelsindustrier, kraftverk, gruvor, gjuterier mm. Indulen-plattorna levereras i flera färger; grön och svart se dimensionstabellerna sid. 69 samt specialfärgerna grå och blå m.fl. sid. 69 o 70. Plattorna monteras i normalfall nerifrån och uppåt. Silo med Induleninklädnad. Silo utan Induleninklädnad. Otillfredställande friktionsförhållanden i lastfickor och silos kan skapa störningar i arbetsprocessen. Därför är inklädnad/fodring med plattor ofta fördelaktigt. Indulen-kvaliteterna har låg friktionskoefficient och skapar därmed gynnsamma flödesförhållanden för lösa massor. Se vidare leveransprogrammet och under "Tekniska data" och begär monteringsanvisningar. 71

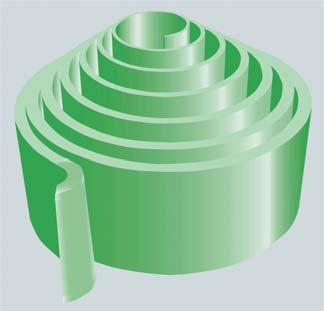

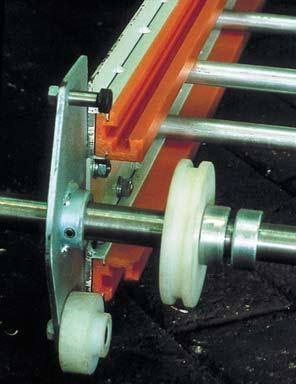

5 Profiler och glidlister I maskiner och anläggningar för driv- och transportteknik användes idag plaster i stor utsträckning. Vissa polyetenkvaliteter visar särskilt goda egenskaper vad beträffar motstånd mot förslitning / nötning. Till bl.a glidlister kan vi erbjuda extruderade standardprofiler av polyeten typ Indulen en PE 1000-kvalitet i färgerna natur (vit), svart och grön. På följande sidor anges förekommande standard och specialprofiler. Vi kan på beställning också leverera andra profilutförande, extruderade och frästa. Kedjeglidlister av Indulen 208 finns i en mångfald standardutföranden se följande sidor Bandmaterial av Indulen 208, grön eller svart. 72
