1 Guide För tekniska specifikationer och utrustningar 2010

2 DET ÄR KAROSSEN SOM GÖR HELA SKILLNADEN En unik Tillverkningsmetod AMERIKANSK GELCOAT : FÖRSTÄRKT SKYDD RAPIDO använder uteslutande och sedan flera år tillbaka och i hemlighet "amerikansk" gelcoat. Detta material från spetsteknologins område skyddar husbilens kaross mot klimatisk påverkan och i synnerhet mot UVstrålning. Kvalitén hos detta vita harts (gelcoat) är väsentlig. Den säkrar husbilens livslängd, täthet och dess blanka utseende. ALUFIBER : Tillgänglig endast på 70 + Serien RAPIDO vidgar ut sitt teknologiska sortiment genom att erbjuda Alufiber. Denna teknologi bygger på vår kompetens i fråga om polyester och innovationen består i att vi sätter upp en aluminiumfolie på polyesterbeklädnaden. Alufiber förenar egenskaperna: hos polyestern som uppvisar en god beständighet mot stötarna, och hos aluminium som utgör ett utmärkt underlag för metallicfärgen som ger djup åt färgtonen. Alufiber tillför RAPIDOsortimentet en stilvariation, en ny estetisk dimension, i RAPIDOs stilrena kvalitetstradition. POLYESTERPANELER : ÖKAD HÅLLFASTHET Polyesterbeklädda paneler tål bra hagelnedslag, skrapor och små stötar. Reparationerna är lätta att utföra. POLYGLACE POLYESTER : BLANK YTA UTAN LIKE Polyglace polyester som täcker över RAPIDOhusbilarnas paneler bygger på en unik teknologi. Den manuella framställningsprocessen borgar för en blank yta utan like som är fullkomligt slät på karossen. Denna kvalitet beror på hartsets unik tjocklek.

3 Säkerhet ABS (låsningsfritt bromssystem) Detta system förhindrar hjulen att låsas vid inbromsning, optimerar bromssträckan, men gör framför allt att husbilen inte förlorar sin styrförmåga. ASR (slirskyddsreglering) Vid förlust av väggrepp, bromsar detta slirskyddssystem drivhjulen för att återställa väggreppet. ESP (elektroniskt stabilitetsprogram) ESP är ett slirskyddssystem som gör det möjligt att bromsa in ett eller flera hjul för att få tillbaka fordonet på rätt spår. (Standart on 9M, Tillval på 7 och 9) SECUMOTION SECUMOTION systemet, utvecklat av TRUMA, ger möjlighet att använda gas under färden för att värma upp bodelen eller vattenkretsen. Det är försett med Duoconfort som hanterar automatisk omkastning av gasflaskor när en av dem är tom. SÄKERHETSBÄLTE INBYGGD PÅ INTEGRALMODELLERNAS SAMTLIGA SÄTEN RAPIDO har valt att utrusta alla säten i integralmodellernas förarhytter med avrullare inbyggd i sittdynan. På så sätt blir säkerhetsbältet bättre anpassat till människans kroppsbyggnad. SÄKERHETSBÄLTEN FÖR PASSAGERARE BAK Modellerna som är vända mot körriktningen, inklusive vissa sidosäten, har utrustats med bälten bak. Således är alla modeller utrustade med 4 bälten. KROCKKUDDE PÅ FÖRARSIDAN Alla modeller i sortimentet är utrustade med krockkudde på förarsidan som standard. ABS ASR ESP

4 TEKNISK INFO Omvandling av säte För att tillfredsställa kundkretsens önskningar, har RAPIDO utvecklat säten för anpassningsbara sitsar. Från en position Salong runt ett bord, går det att ställa in sätena så att de kan användas riktade mot vägen med säkerhetsbältet under körningen. På några sekunder ändrar ni soffan efter behag och efter behov. Ett makalöst möblemang Oavsett om det gäller Tradition sortimentet i 7 och 9 serierna eller "Elegance" från andra serier, så håller RAPIDO möblemanget sitt goda rykte i lyxklassen tack vara noggrant utförda slutarbeten och användningen av utvalda trädetaljer i massiv lönn, som bär prägeln av märkesgrundarens ursprungliga yrke som var finsnickare. Som ni har märkt, så är 70 + och 9M serierna utrustade med Elégance möbler med lönntränyans i en färg som kallas indiansommar. Den är mycket färggrann och varm. Varifrån kommer detta namn: indiansommar? Det finns en trakt i världen, Canada, varifrån lönnträet kommer, och som erbjuder en mycket färgsprakande eftersommar mot slutet av september. Skogarna lyser i fantastiska orangerödaktiga färgtoner... Denna årstid åtföljs mycket ofta av en exceptionell glans och varmare dagar igen. Denna varma stund beskriver fullkomligt den upplevelse och den känsla som den nya färgnyansen på Elegance möblemanget utstrålar, därav benämningen indiansommar

5 ALDE värmesystem Systemet utvecklats i samarbetet med ALDEteamet, och RAPIDO erbjuder ett uppvärmningssätt som ger jämnt fördelad värme i bodelen och som ger en verklig känsla av välbehag. Detta är ett centralvärmesystem bestående av en gaspanna och en värmeutväxlare. Gaspannan värmer upp en vätska som består av vatten (60%) och glykol (40%). Vatten/glykolblandningen drivs i systemet genom rören och konvektorerna av en 12 V cirkulationspump. Konvektorerna, som finns utplacerade längs ytterväggarna, värmer upp luften som stiger upp och därigenom värme möbler och skiljeväggar. Eftersom den varma luften stiger upp, så bildas en luftbarriär som isolerar fönstren från kylan. Temperaturen inne i bodelen regleras av en rumstermostat. Tillgänglig som tillval för 9066dF och 9090dF modellerna. Golvvärme Tillval tillgängligt för: 9066dF dF Kompositfolie som ger behaglig golvvärme och därigenom ökar komforten. Ytterbeklädnad mot sträng kyla Tillval tillgängligt över hela sortimentet Isotermiskt Soplairskydd, utvecklat tillsammans med RAPIDO, säkrar max skydd både på SOMMAREN och på VINTERN. Den motverkar effektivt fordonets värmeväxlingar samt imbildning på vindrutan. Hyttvärme WEBASTO Air Top 2000 S Tillgänglig för Integralmodellerna Fiat och Mercedes Tar bort imma, små vattendroppar på vindrutan på morgonen eller till följd av låg temperatur i hyttutrymmet, tack vare den nya hyttvärmen som kompletterar och är helt underordnad TRUMA eller ALDE värmesystemet. Energikällan till denna luftvärme är diesel. Den låga bränsleförbrukningen gör den särskilt lämplig vid långtidsuppvärmning med avstängd motor (nattetid, långa anhalter). Värmeavgivning sker så snart värmen kommer i gång, vilket resulterar i snabb temperaturökning och ger en trygg komfort för gemytlig stämning.

6 TEKNISK INFO Bränslebatteri Vart du än befinner dig, så har du tillgång till all den energi du behöver. Bränslebatteri är en energikälla som finns placerad uppströms om batteriet. Den övervakar kontinuerligt batteriets laddningsstatus och börjar återuppladda det automatiskt så snart laddnivån sjunker under en viss tröskel. Så snart batteriet är fulladdat, växlar bränslebatteriet om igen till beredskapsläge. Man behöver inte längre övervaka batteriets spänningsindikator. Den modell som RAPIDO erbjuder heter EFOY 1600 bränslebatteri. I det finns ingen mekanisk detalj inblandad i omvandlingen av flytande bränsle (metanol) till elenergi, vilket innebär tystgående drift. Metanolförsörjning säkras av din återförsäljare. Bränslebatteriet finns som: serieutrustning för Serie 9MH och Serie 9009dFH, som tillval för Serie 70 + och Serie 9M. (framdraget kablage i denna serie). Backkamera Hela sortimentet RAPIDO har en backkamera (förutom serierna 7 och 9 i tillval fördraget kablage i denna serie). Denna kamera är kopplad till en bildskärm, inbyggd i instrumentpanelen och utrustad med en högtalare. Föraren kan därmed höra råden som ges av en person som står bakom bilen! Manövrarna har aldrig varit så enkla! Navigering + DVDspelare Pioneer AVICF910BTnavigeringssystemet som erbjuds över hela sortimentet som tillval, ger möjlighet att använda en enda färgskärm, inbyggd i instrumentpanelen : att följa resvägen över Europas vägar; med (medlevererad) SD karta har du tillgång till Europas samtliga kartor samt till alla rastplatser i Europa, ha tillgång till bakåtsikt för att manövrera bilen tack vare backkameran, läsa DVDskivor tack vare DVDspelarfunktionen, lyssna på radion, lyssna på ditt personliga urval av musiklåtar tack vare ett uttag for IPOD eller MP3 spelare via USB eller SD kort. Bilradio 7 serierna och 9 serien kommer utrustade med cdspelare från PIONEER över hela serien. Resten av sortimentet kommer utrustad med Multimediastationen: PIONEER AVHP3100DVD över hela serien. Denna spetsteknologiska produkt finns inbyggd i instrumentpanelen och är försedd med LCD högupplösningsskärm i 2 DIN format, med LCD 5,8" skärm (14,7cm) och med taktilt användargränssnitt. Den ger möjlighet att : läsa av DVDskivor tack var funktionen med DVDläsare, lyssna på radion, Tuner AM/FM RDS, lyssna på valt musikstycke tack vare en anslutning till IPOD eller MP3spelare via USB eller SDkort. USButtag på framsidan, Ingång till backkamera.

7 SÄKERHETSPACK Förkablage till DVDspelaren Detta larm som är specialkonstruerat för att kunden ska känna sig trygg, aktiveras med fjärkontrollen som låser och låser upp fordonet. Innehåll: Volymskydd på ultrahög frekvens, Zonlarm, Gasavkännare (kloroform, eter, etan, butan, propan). RAPIDO satsar på innovation. Idag kan vissa avancerade bilradioapparater* läsa DVDfilmer. För detta ändamål har RAPIDO d r a g i t fram en l j u d / b i l d l e d n i n g f r å n instrumentpanelen ända fram till TVmöbeln. *Som tillbehör hos återförsäljaren. Audio Symphonie Paket* Lev ut dina känslor när du lyssnar på dina älsklingslåtar med lyssnarkomfort i XXL format. I detta paket ingår följande element: 1 Pioneer baslåda som förenar en värmebrun i gjutgods av aluminium, en bashögtalare av koniskt oval form i aluminium och en inbyggd 150 W förstärkare som erbjuder mycket kraftigt basljud. Dessutom innehåller det en kabelansluten fjärrkontroll för finjustering. 2 extra högtalare utplacerade i sällskapsrummet, och 2 kompletterande högtalare i sovrummet. Ljudspridningen fördelas på så sätt i hela passagerarutrymmet och ger en enastående lyssnarkvalitet. *Finns endast på beställning från fabriken.

8 Serie 7 DATA OCH CHASSI EFTER MODELL Profilmodellerna på specialchassi med bredare spårvidd bak TÂNK PÅ När du beställer en RAPIDO, så räknas serieutrustningarna med i fordonets tomvikt. Husbilarnas tomvikt, definierad i enlighet med gällande lagstiftning, omfattar det kördugliga fordonets vikt inklusive förare (75 kg), gasflaska, färskvattenoch bränsletankarna fyllda till 90 % av deras kapacitet med en tolerans på +/ 5 % (enligt Europeiskt direktiv EG 92/21). Det åligger användaren att anpassa lasten och antalet passagerare ombord i förhållande till fordonets nyttolast och den monteradeeller låtit installera extra utrustningens vikt MOTOR/CHASSI Antal cylindrar Cylindervolym (cm 3 ) Max effekt (kw EEG) DIN effekt (HK) Varvtal vid maximalt effekt (v/min) Max vridmoment (Nm) Varvtal vid maximalt vridmoment (v/min) Axelavstånd (m) Bredare spårvidd bak (m) Högsta tillåtna totalvikt Tjänstevikt (+ eller 5%) Totallängd (m) Totalbredd (m) Totalbredd på garage (m) med utfällda backspeglar FIAT 2,3* FIAT 2,3* FIAT 2,3* FIAT 2,3* ,5 95,5 95,5 95, ,450 3,450 3,800 4,035 1,980 1,980 1,980 1, /3500 b 3300/3500 b /4000*** ,99 5,99 6,49 7,19 2,35 2,35 2,35 2,35 2,76 2,76 2,76 2,76 Totalhöjd (m) (Tolerans + / 3 %) a Färskvattentank (liter) Bältesplatser Antal passagerare (enligt registreringsbevis) Antal matplatser Avgasreningsnorm Antal (möjliga) sovplatser Kaross (Polyester eller Alufiber) Typ av värme (märke och modell) Kylskåpets kapacitet (liter) Batteriets kapacitet (Ah) BÄDDMÅTT SOVPLATSER (mm) Säng, bak Extra säng, dinett 8 2,76 2,76 2,76 2,76 a (3)** Euro IV Euro IV Euro IV Euro IV P P P P Truma Combi 4 Truma Combi 4 Truma Combi 4 Truma Combi 4 100/ / x x x x 1380 Extra barnsäng 1600 x x x x 1000 Fiatchassi: bärarnas definition är olika tillverkarnas ursprungliga handelsdefinitioner. * Extrautrustning : Fiat 3,0 Cylindervolym (cm 3 ) : 2999, Max effekt (kw EEG) : 116, DIN effekt : 160, Max vridmoment (Nm) : 400, Norm EURO IV. ** Med tillval 160 hk och dragkrok = 3 registrerade platser (3500kg) / utan dragkrok = 4 registrerade platser / och Automatisk vaxellada MTA = 3 registrerade platser (3500kg) *** Heavy chassi: Högsta tillåtna totalvikt = 4000 kg (tillval / pristillägg) a Totalhöjd = +50 mm med 16 hjul (40 Heavy) b 130hk = Med tillåtna totalvikt 3300 kg / 160hk (tillval / pristillägg) = 3500 kg

9 Serie 7 DATA OCH CHASSI EFTER MODELL Profilmodellerna på specialchassi med bredare spårvidd bak 773FF 776FF 790FF MOTOR/CHASSI Antal cylindrar Cylindervolym (cm 3 ) Max effekt (kw EEG) DIN effekt (HK) Varvtal vid maximalt effekt (v/min) Max vridmoment (Nm) Varvtal vid maximalt vridmoment (v/min) Axelavstånd (m) Bredare spårvidd bak (m) Högsta tillåtna totalvikt Tjänstevikt (+ eller 5%) Totallängd (m) Totalbredd (m) Totalbredd på garage (m) med utfällda backspeglar Totalhöjd (m) (Tolerans + / 3 %) a Färskvattentank (liter) Bältesplatser Antal passagerare (enligt registreringsbevis) Antal matplatser Avgasreningsnorm Antal (möjliga) sovplatser Kaross (Polyester eller Alufiber) Typ av värme (märke och modell) Kylskåpets kapacitet (liter) Batteriets kapacitet (Ah) BÄDDMÅTT SOVPLATSER (mm) Säng, bak Extra säng, dinett Indragbar säng i sällskapsrummet FIAT 2,3* FIAT 2,3* FIAT 2,3* ,5 95,5 95, ,035 4,035 4,035 1,980 1,980 1, /4000*** 3500/4000*** 3500/4000*** ,99 6,99 7,19 2,35 2,35 2,35 2,76 2,76 2,76 2,90 a 2,90 a 2,90 a (3)** 4 4 (3)** Euro IV Euro IV Euro IV P P P Truma Combi 4 Truma Combi 4 Truma Combi x x x x x x 1350 Fiatchassi: bärarnas definition är olika tillverkarnas ursprungliga handelsdefinitioner. * Extrautrustning : Fiat 3,0 Cylindervolym (cm 3 ) : 2999, Max effekt (kw EEG) : 116, DIN effekt : 160, Max vridmoment (Nm) : 400, Norm EURO IV. ** 4 platser utan dragkrok / 3 platser och dragkrok *** Heavy chassi: Högsta tillåtna totalvikt = 4000 kg (tillval / pristillägg) atotalhöjd = +50 mm med 16 hjul (40 Heavy) 9

10 Serie 7 UTRUSTNING OCH KOMFORT Profilmodellerna på specialchassi med bredare spårvidd bak PROFILMODELLERNA Serie 7 FIAT FF 776FF 790FF KAROSS, FÖNSTER OCH DÖRRAR Väggar helt i armerad polyester med dropplist som skyddar mot vattenspår Dubbla fönster med myggnät och rullgardin Hyttdörr(ar) med elektriska fönsterhissar Genomskinnliga taklucka med myggnät och mörkläggnings gardin Panoramiskt soltak i hytten Fönster på ytterdörr till bodel Lanternin Midi HEKI 3 dubbelveckad mörkläggningsgardin med träinramning inuti BODEL Fast(a) säng(ar) med träspjälor och madrass i skumplast BULTEX Manuellt (tillfälligt) höjdjusterbar(a) permanent(a) säng(ar) (± 20 cm) Permanent(a) säng(ar) med lutningsbart sänghuvud Permanent höjbar säng med tillgång till lastrum Indragbar säng i sällskapsrummet, höjd under taket (m) Bordet i sällskapsrummet med teleskopben, förflyttning framåt/bakåt och i sidled Bord i sällskapsrummet med fasta ben, kan flyttas framåt/bakåt, i sidled (+ roteras 790FF) Trådgardiner i sovrummet / hissgardiner för fönstren i vardagsrummet Speciell sovrumsstämning (trådgardiner, dörrbeklädnad matchar möblemanget) Elastisk skjutdörr Isolering styrofoam 25 mm tjock (tak väggar golv) 3punkts säkerhetsbälten med upprullning i bodel TVmöbel avpassad för 15 tums flatskärm (TV ej medlevererad) Tradition inredning KÖK Diskho i mönsterpressat rostfritt stål Spishäll med 2 härdar i mönstrepressat rostfritt stål med lock och piezotändning Spishäll med 3 härdar i mönsterpressat rostfritt stål med 2 lock och piezotändning 2 :a diskho med soptunna och diskställ Laminatbeklädd arbetsbänk Stort förvaringsutrymme under köksenheten (endast variant utan ugn) Kylskåp (100/106 liters (uttagbart förvaringsfack), automatiskt AES) Kylskåp med förvaringsfack (150 liters AES) Köksfläkt Kylskåpets yttergaller Vinterluckor för kyskåpsventilation (för användning vintertid) Inspektionslucka på utsidan för boilern (tillgång för avluftning, underhåll) BADRUM Toalett med trämöbler Fyrkantig dusch, åtskild från toan och diskhon, med styv dörr (duschvägg) (707 med spjälgaller i trä) Rund dusch med spjälgaller i trä Teleskopiskt torkställ Badrumstillbehör i förkromat utförande Skål i rostfritt stål Vit skål WC med uttagbar kassett VATTEN Färskvattentank (liter) Gråvattentank (liter) Elektrisk vattenpump Ytterdush med varmvatten, kallvatten och blandare VÄRME Värme och Varmvattenberedare TRUMA COMBI 4 Fiatchassi: bärarnas definition är olika tillverkarnas ursprungliga handelsdefinitioner. (1,83) (1,83) (1,93) = Ursprung, = Ej möjligt 10

11 Serie 7 UTRUSTNING OCH KOMFORT Profilmodellerna på specialchassi med bredare spårvidd bak PROFILMODELLERNA Serie 7 FIAT FF 776FF 790FF ENERGI Bodelsbatteri med relä (100 Ah) Transformator laddare Tvåpolig, magnettermisk jordfelsbrytare Kontrollpanel med mätning av momentanförbrukning Centraliserad säkringspanel med skyddade extra utgångar Yttre eluttag 230 V inre eluttag 230 V TVhörna for flatskärm, med förkablage 12 V 230 V koaxial + satellittv och video Högtalare i bodelen Ytterbelysning ovanför bodelsdörren med takränna Lysdiodsbelysning (tak, trädekorerat innertak, badrum) Halogen under möbel Lastrumbelysning med sladdlampa Belysning i garderob Automatisk DUOCOMFORT omkopplare SECUMOTION, ger möjlighet att köra med värmen på BÄRARENS OCH HYTTENS UTRUSTNING Starthjälp till kall motor (Blowby) Stöldskydd Krockkudde på förarsidan ABS system + ASR Ursprungliga stolar i hytten i samma färg som bodelstyget Air condition Tonade vindrutor Hyttdörr(ar) med elektriska fönsterhissar Bilradio PIONEER MP3/CDspelare Heltäckande matta i hytten Yttre elektrisk backspegel med defroster Inre backspegel Isotermiska fönsterluckor till hyttfönstren Hjulreparationssats BODELS UTRUSTNING Isolerat och luftigt trappsteg, integrerat i golvet Bakre stödben bak eller i axelavståndet Elmagnetiskt manövrerade dörrar med fjärrkontroll (2 Plip) TILLVAL FÖR BODEL Ugn, 28 liters med grill Sats med heltäckande matta till bodelen TRUMA COMBI 6 "EH" (elmotstånd EG sanitet + värme) Back kamera met Kontrollskärm, inbyggd i instrumentpanelen Låda och kablage till 3:e batteriet (batteri ej medlevererat) Myggnät till bodelsdörr Stege och tvärstavar för tackräcke GPSnavigeringssystem Fönster på bakstycke Isotermisk gardin med fällklaff för fönstren och skjutbar på en sken i hytten fram Yttre beklädnad mot kall väderlek Instrumentbräda i valnötsimitation Stämning GENEVE (Alcantara ) BOSTON stämning (beige färgton), CHICAGO (ljusbrun färg/amaretta beige), AUCKLAND (svart och beige färg), (LÄDER/TEP polyamidtyg) Cobra larm TILLVAL FÖR CHASSI Farthållare Krockkudde på passerarsidan ESP Partikelfilter Motor, 3.0 liters och 160 hk* Automatisk växellåda från FIAT (vid 3.0 l motor)* Dimljus Motorcykelhållare* (Vikt tillval ± 5kg) Dragstång* (1500 kg) (Vikt tillval ± 5kg) Motorcykelhållare + Dragstång* (Vikt tillval ± 5kg) Fiatchassi: bärarnas definition är olika tillverkarnas ursprungliga handelsdefinitioner. *Vid dragkrok: lägre antal sittplatser enligt registreringsbeviset S7 = stödben slopas 746 = stödben slopas + ingen möjlighet att sätta in låda och kablage till 3:e batteriet O = Tillval, = Ursprung, = Ej möjligt VIKT (kg) 14,5 9 0,6 2, ,6 5 VIKT (kg) ,1 16A 16A 16A 16A 16A 16A 16A O O O O O O O

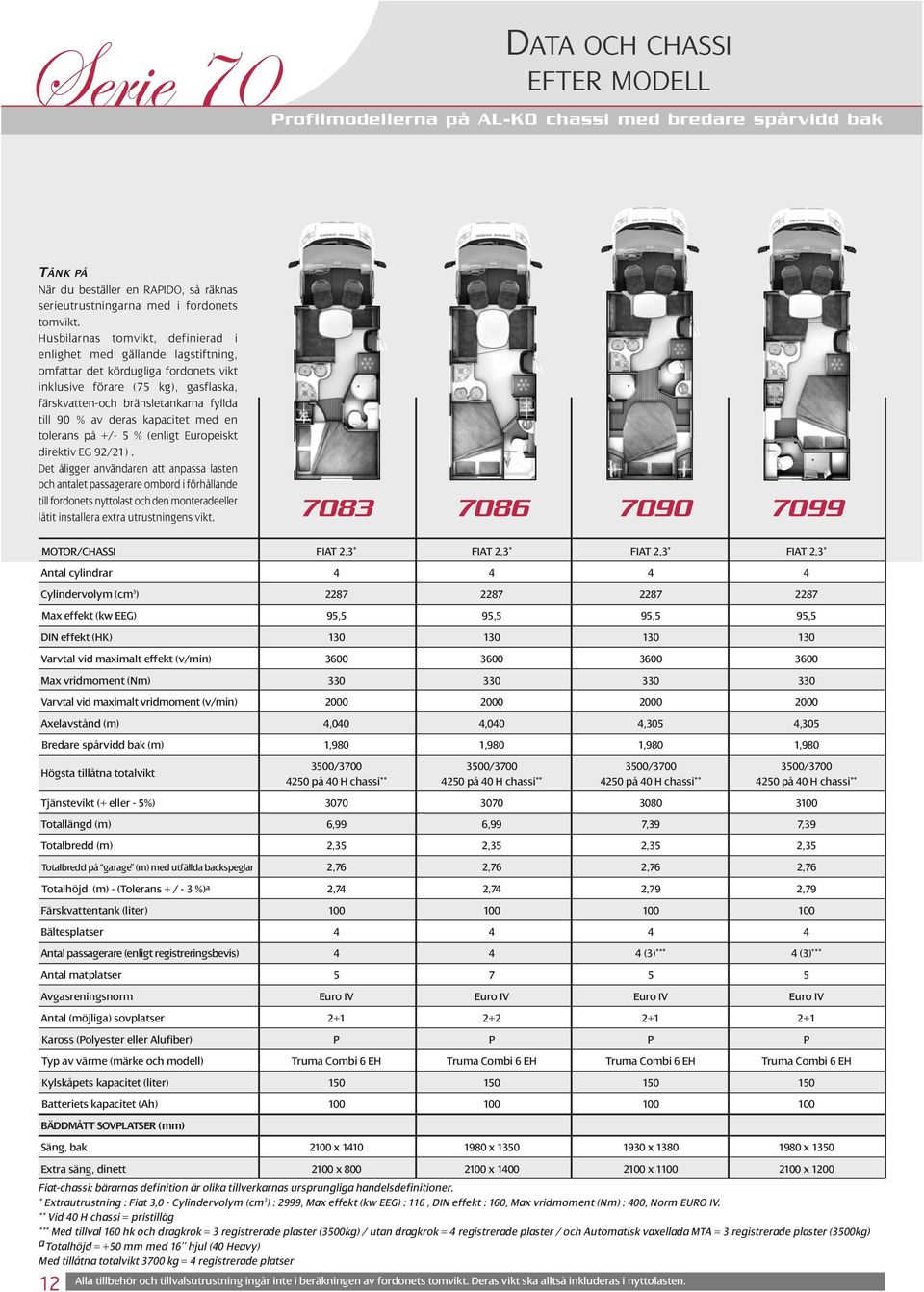

12 Serie 70 DATA OCH CHASSI EFTER MODELL Profilmodellerna på ALKO chassi med bredare spårvidd bak TÂNK PÅ När du beställer en RAPIDO, så räknas serieutrustningarna med i fordonets tomvikt. Husbilarnas tomvikt, definierad i enlighet med gällande lagstiftning, omfattar det kördugliga fordonets vikt inklusive förare (75 kg), gasflaska, färskvattenoch bränsletankarna fyllda till 90 % av deras kapacitet med en tolerans på +/ 5 % (enligt Europeiskt direktiv EG 92/21). Det åligger användaren att anpassa lasten och antalet passagerare ombord i förhållande till fordonets nyttolast och den monteradeeller låtit installera extra utrustningens vikt MOTOR/CHASSI Antal cylindrar Cylindervolym (cm 3 ) Max effekt (kw EEG) DIN effekt (HK) Varvtal vid maximalt effekt (v/min) Max vridmoment (Nm) Varvtal vid maximalt vridmoment (v/min) Axelavstånd (m) Bredare spårvidd bak (m) Högsta tillåtna totalvikt Tjänstevikt (+ eller 5%) Totallängd (m) Totalbredd (m) Totalbredd på garage (m) med utfällda backspeglar Totalhöjd (m) (Tolerans + / 3 %) a Färskvattentank (liter) Bältesplatser Antal passagerare (enligt registreringsbevis) Antal matplatser Avgasreningsnorm Antal (möjliga) sovplatser Kaross (Polyester eller Alufiber) Typ av värme (märke och modell) Kylskåpets kapacitet (liter) Batteriets kapacitet (Ah) BÄDDMÅTT SOVPLATSER (mm) Säng, bak Extra säng, dinett 12 FIAT 2,3* FIAT 2,3* FIAT 2,3* FIAT 2,3* ,5 95,5 95,5 95, ,040 4,040 4,305 4,305 1,980 1,980 1,980 1, / / / / på 40 H chassi** 4250 på 40 H chassi** 4250 på 40 H chassi** 4250 på 40 H chassi** ,99 6,99 7,39 7,39 2,35 2,35 2,35 2,35 2,76 2,76 2,76 2,76 2,74 2,74 2,79 2, (3)*** 4 (3)*** Euro IV Euro IV Euro IV Euro IV P P P P Truma Combi 6 EH Truma Combi 6 EH Truma Combi 6 EH Truma Combi 6 EH x x x x x x x x 1200 Fiatchassi: bärarnas definition är olika tillverkarnas ursprungliga handelsdefinitioner. * Extrautrustning : Fiat 3,0 Cylindervolym (cm 3 ) : 2999, Max effekt (kw EEG) : 116, DIN effekt : 160, Max vridmoment (Nm) : 400, Norm EURO IV. ** Vid 40 H chassi = pristilläg *** Med tillval 160 hk och dragkrok = 3 registrerade plaster (3500kg) / utan dragkrok = 4 registrerade plaster / och Automatisk vaxellada MTA = 3 registrerade plaster (3500kg) a Totalhöjd = +50 mm med 16 hjul (40 Heavy) Med tillåtna totalvikt 3700 kg = 4 registrerade platser

13 Serie 70dF DATA OCH CHASSI EFTER MODELL Profilmodellerna på ALKO chassi med dubbelgolv och bredare spårvidd bak MOTOR/CHASSI Antal cylindrar Cylindervolym (cm 3 ) Max effekt (kw EEG) DIN effekt (HK) Varvtal vid maximalt effekt (v/min) Max vridmoment (Nm) Varvtal vid maximalt vridmoment (v/min) Axelavstånd (m) Bredare spårvidd bak (m) Högsta tillåtna totalvikt Tjänstevikt (+ eller 5%) Totallängd (m) Totalbredd (m) Totalbredd på garage (m) med utfällda backspeglar Totalhöjd (m) (Tolerans + / 3 %) a Färskvattentank (liter) Bältesplatser Antal passagerare (enligt registreringsbevis) Antal matplatser Avgasreningsnorm Antal (möjliga) sovplatser Kaross (Polyester eller Alufiber) Typ av värme (märke och modell) Kylskåpets kapacitet (liter) Batteriets kapacitet (Ah) BÄDDMÅTT SOVPLATSER (mm) Säng, bak Extra säng, dinett 7066dF 7092dF 7095dF Fiatchassi: bärarnas definition är olika tillverkarnas ursprungliga handelsdefinitioner * Extrautrustning : Fiat 3,0 Cylindervolym (cm 3 ) : 2999, Max effekt (kw EEG) : 116, DIN effekt : 160, Max vridmoment (Nm) : 400, Norm EURO IV ** Vid 40 H chassi = pristilläg *** Med tillval 160 hk och dragkrok = 3 registrerade platser (3500kg) / utan dragkrok = 4 registrerade platser / och Automatisk vaxellada MTA = 3 registrerade platser (3500kg) a Totalhöjd g +50 mm med 16 hjul (40 Heavy) Med tillåtna totalvikt 3700 kg = 4 registrerade platser FIAT 2,3* FIAT 2,3* FIAT 2,3* ,5 95,5 95, ,305 4,305 4,305 1,980 1,980 1, / / / på 40 H chassi** 4250 på 40 H chassi** 4250 på 40 H chassi** ,39 7,39 7,39 2,35 2,35 2,35 2,76 2,76 2,76 2,84 2,84 2, (3)*** 4 (3)*** 4 (3)*** Euro IV Euro IV Euro IV P P P Truma Combi 6 EH Truma Combi 6 EH Truma Combi 6 EH (1980 x 800) + (1900 x 800) 1930 x x x x x

14 Serie 7070dF UTRUSTNING OCH KOMFORT Profilmodellerna på ALKO chassi med bredare spårvidd bak S70 / med dubbelgolv och bredare spårvidd bak S70dF PROFILMODELLERNA Serie 70 Serie 70dF KAROSS, FÖNSTER OCH DÖRRAR Väggar helt i armerad polyester med dropplist som skyddar mot vattenspår Panoramiskt soltak i hytten Dubbla fönster med myggnät och rullgardin Panoramafönster på sidan i sovrummet (800 x 1000) Fönster på bakstycke Hyttdörrar med elektriska fönsterhissar Genomskinnliga taklucka med myggnät och mörkläggnings gardin Fönster mot dörren till bodelen (fast S70dF/som kan öppnas S70) Centrallåsning av utskjutbara fönster utom 800x1000 fönster Soltak Midi HEKI dubbelveckad mörkläggningsgardin BODEL Fast(a) säng(ar) med träspjälor och madrass i skumplast BULTEX Permanent(a) säng(ar) med lutningsbart sänghuvud Bordet i sällskapsrummet med teleskopben, förflyttning framåt/bakåt och i sidled Trådgardiner i sovrummet och hissgardiner för fönstren i vardagsrummet Speciell sovrumsstämning (trådgardiner, dörrbeklädnad matchar möblemanget) Styv skjutdörr Elastisk skjutdörr Isolering styrofoam 25 mm tjock (tak väggar golv) 3punkts säkerhetsbälten med upprullning i bodel TVmöbel avpassad för 15 tums flatskärm (TV ej medlevererad) Elegance inredning DUBBELGOLV MED TILLGÅNG INIFRÅN OCH UTIFRÅN Låda på 3:e förvaringsnivå KÖK Diskho i mönsterpressat rostfritt stål Spishäll med 3 härdar i mönsterpressat rostfritt stål med 2 lock och piezotändning 2 :a diskho med soptunna och diskställ Laminatbeklädd arbetsbänk Stort förvaringsutrymme under köksenheten (endast variant utan ugn) Kylskåp med förvaringsfack (150 liters AES) Köksfläkt Kylskåpets yttergaller Vinterluckor för kyskåpsventilation (för användning vintertid) Inspektionslucka på utsidan för boilern (tillgång för avluftning, underhåll) BADRUM Toalett med trämöbler Fyrkantig dusch, åtskild från toan och diskhon, med styv dörr (duschvägg) Rund dusch (7092dF med spjälgaller i trä) Separat dusch med rund dörr Teleskopiskt torkställ Badrumstillbehör i förkromat utförande Skål i rostfritt stål Vit skål WC med uttagbar kassett VATTEN Färskvattentank (liter) Gråvattentank (liter) Elektrisk vattenpump Ytterdush med varmvatten, kallvatten och blandare VÄRME Värme och Varmvattenberedare TRUMA COMBI 6 EH Fiatchassi: bärarnas definition är olika tillverkarnas ursprungliga handelsdefinitioner dF 7092dF dF = Ursprung, = Ej möjligt 14

15 Serie 7070dF UTRUSTNING OCH KOMFORT Profilmodellerna på ALKO chassi med bredare spårvidd bak S70 / med dubbelgolv och bredare spårvidd bak S70dF PROFILMODELLERNA Serie 70 Serie 70dF ENERGI Bodelsbatteri med relä (100 Ah) Transformator laddare Tvåpolig, magnettermisk jordfelsbrytare Kontrollpanel med mätning av momentanförbrukning Centraliserad säkringspanel med skyddade extra utgångar Yttre eluttag 230 V inre eluttag 230 V TVhörna for flatskärm, med förkablage 12 V 230 V koaxial + satellittv och video Högtalare i bodelen Ytterbelysning ovanför bodelsdörren med takränna Lysdiodsbelysning (tak, trädekorerat innertak, badrum) Halogen under möbel Lastrumbelysning med sladdlampa Belysning i garderob Automatisk DUOCOMFORT omkopplare SECUMOTION, ger möjlighet att köra med värmen på BÄRARENS OCH HYTTENS UTRUSTNING Starthjälp till kall motor (Blowby) Stöldskydd Krockkudde på förarsidan ABS system + ASR Ursprungliga stolar i hytten i samma färg som bodelstyget Air condition Tonade vindrutor Hyttdörrar med elektriska fönsterhissar Kontrollskärm till backkameran, inbyggd i instrumentpanelen Bilradio PIONEER Multimedia 2DIN DVD DIVX MP3 Heltäckande matta i hytten Yttre elektrisk backspegel med defroster Inre backspegel Isotermisk gardin med fällklaff för fönstren och skjutbar på en sken i hytten fram Hjulreparationssats BODELS UTRUSTNING Back kamera Isolerat och luftigt trappsteg, integrerat i golvet Bakre stödben (bak eller i axelavståndet) Elmagnetiskt manövrerade dörrar med fjärrkontroll (2 Plip) TILLVAL FÖR BODEL Ugn, 28 liters med grill Sats med heltäckande matta till bodelen Låda och kablage till 3:e batteriet (batteri ej medlevererat) Myggnät till bodelsdörr Stege och tvärstavar för tackräcke GPSnavigeringssystem Yttre beklädnad mot kall väderlek Instrumentbräda i valnötsimitation Stämning GENEVE (Alcantara ) BOSTON stämning (beige färgton), CHICAGO (ljusbrun färg/amaretta beige), AUCKLAND (svart och beige färg), (LÄDER/TEP polyamidtyg) Cobra larm TILLVAL FÖR CHASSI Farthållare Krockkudde på passerarsidan ESP Partikelfilter Motor, 3.0 liters och 160 hk* Automatisk växellåda från FIAT (vid 3.0 l motor)* Dimljus Motorcykelhållare*(Vikt tillval ± 5kg) Dragstång* (2000 kg) (Vikt tillval ± 5kg) Motorcykelhållare + Dragstång* (Vikt tillval ± 5kg) VIKT (kg) 14, VIKT (kg) ,1 Fiatchassi: bärarnas definition är olika tillverkarnas ursprungliga handelsdefinitioner. *Observera möjlig minskning av utrymme på registreringsbeviset A 16A 16A 16A 16A 16A 16A dF 7092dF 7095dF O = Tillval, = Ursprung, = Ej möjligt 15

16 Serie 70 + DATA OCH CHASSI EFTER MODELL Profilmodellerna på ALKO chassi med bredare spårvidd bak TÂNK PÅ När du beställer en RAPIDO, så räknas serieutrustningarna med i fordonets tomvikt. Husbilarnas tomvikt, definierad i enlighet med gällande lagstiftning, omfattar det kördugliga fordonets vikt inklusive förare (75 kg), gasflaska, färskvattenoch bränsletankarna fyllda till 90 % av deras kapacitet med en tolerans på +/ 5 % (enligt Europeiskt direktiv EG 92/21). Det åligger användaren att anpassa lasten och antalet passagerare ombord i förhållande till fordonets nyttolast och den monteradeeller låtit installera extra utrustningens vikt MOTOR/CHASSI Antal cylindrar Cylindervolym (cm 3 ) Max effekt (kw EEG) DIN effekt (HK) Varvtal vid maximalt effekt (v/min) Max vridmoment (Nm) Varvtal vid maximalt vridmoment (v/min) Axelavstånd (m) Bredare spårvidd bak (m) Högsta tillåtna totalvikt Tjänstevikt (+ eller 5%) Totallängd (m) Totalbredd (m) Totalbredd på garage (m) med utfällda backspeglar Totalhöjd (m) (Tolerans + / 3 %) a Färskvattentank (liter) Bältesplatser Antal passagerare (enligt registreringsbevis) Antal matplatser Avgasreningsnorm Antal (möjliga) sovplatser Kaross (Polyester eller Alufiber) Typ av värme (märke och modell) Kylskåpets kapacitet (liter) Batteriets kapacitet (Ah) BÄDDMÅTT SOVPLATSER (mm) Säng, bak Extra säng i matrummet 16 FIAT 2,3* FIAT 2,3* FIAT 2,3* ,5 95,5 95, ,305 4,305 4,305 1,980 1,980 1, / / / på 40 H chassi** 4250 på 40 H chassi** 4250 på 40 H chassi** ,39 7,39 7,39 2,35 2,35 2,35 2,76 2,76 2,76 2,79 2,79 2, (3)*** 4 (3)*** 4 (3)*** Euro IV Euro IV Euro IV A A A Truma Combi 6 EH Truma Combi 6 EH Truma Combi 6 EH x (1980 x 800) 1930 x x x x x 1200 Fiatchassi: bärarnas definition är olika tillverkarnas ursprungliga handelsdefinitioner * Extrautrustning : Fiat 3,0 Cylindervolym (cm 3 ) : 2999, Max effekt (kw EEG) : 116, DIN effekt : 160, Max vridmoment (Nm) : 400, Norm EURO IV ** Vid 40 H chassi = pristilläg *** Med tillval 160 hk och dragkrok = 3 registrerade plaster (3500kg) / utan dragkrok = 4 registrerade plaster / och Automatisk vaxellada MTA = 3 registrerade plaster (3500kg) a Totalhöjd g +50 mm med 16 hjul (40 Heavy) Med tillåtna totalvikt 3700 kgg4 registrerade platser

17

18 Serie 70 + UTRUSTNING OCH KOMFORT Profilmodellerna på ALKO chassi med bredare spårvidd bak PROFILMODELLERNA Serie 70+ FIAT ALKO KAROSS, FÖNSTER OCH DÖRRAR Väggar i alufiber med dropplist som skyddar mot vattenspår Metallic färg utom för tröskellådan (ABS/PMMA) ; taklist (aluminium) ; tak Panoramiskt soltak med dubbelgles SKYVIEW Dubbla fönster med myggnät och rullgardin Panoramafönster på sidan i sovrummet (800 x 1000) Fönster på bakstycke Hyttdörrar med elektriska fönsterhissar Genomskinnliga taklucka med myggnät och mörkläggnings gardin Fönster på dörren för tillgång till bodelen Soltak Midi HEKI dubbelveckad mörkläggningsgardin BODEL Fast(a) säng(ar) med träspjälor och madrass i skumplast BULTEX Permanent(a) säng(ar) med lutningsbart sänghuvud Bordet i sällskapsrummet med teleskopben, förflyttning framåt/bakåt och i sidled Trådgardiner i sovrummet / hissgardiner för fönstren i vardagsrummet Speciell sovrumsstämning (trådgardiner, dörrbeklädnad matchar möblemanget) Styv skiljevägg i japansk stil Styv skjutdörr Isolering styrofoam 25 mm tjock (tak väggar golv) 3punkts säkerhetsbälten med upprullning i bodel TVmöbel avpassad för 15 tums flatskärm (TV ej medlevererad) Möblemang i ELEGANCEstil, färgton: indiansommar KÖK Diskho i mönsterpressat rostfritt stål Spishäll med 3 härdar i mönsterpressat rostfritt stål med 2 lock och piezotändning 2 :a diskho med soptunna och diskställ Laminatbeklädd arbetsbänk Stort förvaringsutrymme under köksenheten (endast variant utan ugn) Kylskåp med förvaringsfack (150 liters AES) Köksfläkt Kylskåpets yttergaller Vinterluckor för kyskåpsventilation (för användning vintertid) Inspektionslucka på utsidan för boilern (tillgång för avluftning, underhåll) BADRUM Toalett med trämöbler Fyrkantig dusch, åtskild från toan och diskhon, med styv dörr (duschvägg) Separat dusch med rund dörr Spjälgaller i trä Teleskopiskt torkställ Badrumstillbehör i förkromat utförande Sandspegel i toalettrummet Belyst tvålhållare Skål i rostfritt stål Vit skål WC med uttagbar kassett VATTEN Färskvattentank (liter) Gråvattentank (liter) Elektrisk vattenpump Ytterdush med varmvatten, kallvatten och blandare VÄRME Värme och Varmvattenberedare TRUMA COMBI 6 EH Fiatchassi: bärarnas definition är olika tillverkarnas ursprungliga handelsdefinitioner = Ursprung, = Ej möjligt 18

19 Serie 70 + UTRUSTNING OCH KOMFORT Profilmodellerna på ALKO chassi med bredare spårvidd bak PROFILMODELLERNA Serie 70+ FIAT ALKO ENERGI Bodelsbatteri med relä (100 Ah) Transformator laddare Tvåpolig, magnettermisk jordfelsbrytare Kontrollpanel med mätning av momentanförbrukning Centraliserad säkringspanel med skyddade extra utgångar Yttre eluttag 230 V inre eluttag 230 V TVhörna for flatskärm, med förkablage 12 V 230 V koaxial + satellittv och video Högtalare i bodelen Ytterbelysning ovanför bodelsdörren med takränna Lysdiodsbelysning (tak, trädekorerat innertak, badrum) Halogen under möbel Stämningsbelysning LED Lastrumbelysning med sladdlampa Belysning i garderob Automatisk DUOCOMFORT omkopplare SECUMOTION, ger möjlighet att köra med värmen på BÄRARENS OCH HYTTENS UTRUSTNING Starthjälp till kall motor (Blowby) Stöldskydd Krockkudde på förarsidan ABS system + ASR Ursprungliga stolar i hytten i samma färg som bodelstyget Instrumentbräda i valnötsimitation Air condition Tonade vindrutor Hyttdörrar med elektriska fönsterhissar Kontrollskärm till backkameran, inbyggd i instrumentpanelen Bilradio PIONEER Multimedia 2DIN DVD DIVX MP3 Heltäckande matta i hytten Yttre elektrisk backspegel med defroster Inre backspegel Isotermisk gardin med fällklaff för fönstren och skjutbar på en sken i hytten fram Hjulreparationssats Dimljus BODELS UTRUSTNING Back kamera Isolerat och luftigt trappsteg, integrerat i golvet Bakre stödben (bak eller i axelavståndet) Elmagnetiskt manövrerade dörrar med fjärrkontroll (2 Plip) TILLVAL FÖR BODEL Ugn, 28 liters med grill Sats med heltäckande matta till bodelen Låda och kablage till 3:e batteriet (batteri ej medlevererat) Myggnät till bodelsdörr Stege och tvärstavar för tackräcke GPSnavigeringssystem Yttre beklädnad mot kall väderlek Stämning GENEVE (Alcantara ) BOSTON stämning (beige färgton), CHICAGO (ljusbrun färg/amaretta beige), AUCKLAND (svart och beige färg), (LÄDER/TEP polyamidtyg) Bränslebatteri (+ metanol 10 liter) Cobra larm TILLVAL FÖR CHASSI Farthållare Krockkudde på passerarsidan ESP Partikelfilter Motor, 3.0 liters och 160 hk* Automatisk växellåda från FIAT (vid 3.0 l motor)* Motorcykelhållare*(Vikt tillval ± 5kg) Dragstång* (2000 kg) (Vikt tillval ± 5kg) Motorcykelhållare + Dragstång* (Vikt tillval ± 5kg) VIKT (kg) 14, ,5 5 9 (+ 8,4) VIKT (kg) Fiatchassi: bärarnas definition är olika tillverkarnas ursprungliga handelsdefinitioner. *Observera möjlig minskning av utrymme på registreringsbeviset O = Tillval, = Ursprung, = Ej möjligt 16A 16A 16A O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O

20 Serie 9 DATA OCH CHASSI EFTER MODELL Integralmodeller på standardchassi med bredare spårvidd bak TÂNK PÅ När du beställer en RAPIDO, så räknas serieutrustningarna med i fordonets tomvikt. Husbilarnas tomvikt, definierad i enlighet med gällande lagstiftning, omfattar det kördugliga fordonets vikt inklusive förare (75 kg), gasflaska, färskvattenoch bränsletankarna fyllda till 90 % av deras kapacitet med en tolerans på +/ 5 % (enligt Europeiskt direktiv EG 92/21). Det åligger användaren att anpassa lasten och antalet passagerare ombord i förhållande till fordonets nyttolast och den monteradeeller låtit installera extra utrustningens vikt MOTOR/CHASSI Antal cylindrar Cylindervolym (cm 3 ) Max effekt (kw EEG) DIN effekt (HK) Varvtal vid maximalt effekt (v/min) Max vridmoment (Nm) Varvtal vid maximalt vridmoment (v/min) Axelavstånd (m) Bredare spårvidd bak (m) Högsta tillåtna totalvikt Tjänstevikt (+ eller 5%) Totallängd (m) Totalbredd (m) Totalbredd på garage (m) med utfällda backspeglar Totalhöjd (m) (Tolerans + / 3 %) a Färskvattentank (liter) Bältesplatser Antal passagerare (enligt registreringsbevis) Antal matplatser Avgasreningsnorm Antal (möjliga) sovplatser Kaross (Polyester eller Alufiber) Typ av värme (märke och modell) Kylskåpets kapacitet (liter) Batteriets kapacitet (Ah) BÄDDMÅTT SOVPLATSER (mm) Säng, bak Indragbar hyttsäng 2,3* 2,3* 2,3* 2,3* ,5 95,5 95,5 95, ,450 4,035 4,035 4,035 1,980 1,980 1,980 1, /4000** 3500/4000** 3500/4000** ,99 6,99 6,99 7,19 2,35 2,35 2,35 2,35 2,7 2,7 2,7 2,7 2,84 2,84 2,84 2, (3)*** 4 (3)*** 4 (3)*** Euro IV Euro IV Euro IV Euro IV P P P P Truma Combi 6 Truma Combi 6 Truma Combi 6 Truma Combi 6 100/ x 1300 (1983 x 800) + (1960 x 800) 2010 x x x x x x 1350 Fiatchassi: bärarnas definition är olika tillverkarnas ursprungliga handelsdefinitioner * Extrautrustning : Fiat 3,0 Cylindervolym (cm 3 ) : 2999, Max effekt (kw EEG) : 116, DIN effekt : 160, Max vridmoment (Nm) : 400, Norm EURO IV ** Heavy chassi: Högsta tillåtna totalvikt = 4000 kg (tillval / pristillägg ) *** 4 plaster utan dragkrok / 3 plaster och dragkrok a Totalhöjd g +50 mm med 16 hjul (40 Heavy) 20

21

22 Serie 9 UTRUSTNING OCH KOMFORT Integralmodeller på standardchassi med bredare spårvidd bak INTEGRALMODELLERNA Serie KAROSS, FONSTER OCH DÖRRAR Väggar helt i armerad polyester med dropplist som skyddar mot vattenspår Lastutrymme inbyggd i lårens nedre del Dubbla fönster med myggnät och rullgardin Fönster på bakstycke Engrepps lås för öppningsbara fönster (utom 800x1000 fönster) Hyttdörr med elektriska fönsterhissar Genomskinnliga taklucka med myggnät och mörkläggnings gardin Fönster på ytterdôrr till bodel Lanternin HEKI 3 dubbelveckad mörkläggningsgardin med träinramning inuti BODEL Fast(a) säng(ar) med träspjälor och madrass i skumplast BULTEX Permanent säng med lutningsbart sänghuvud Manuellt (tillfälligt) höjdjusterbar permanent säng (± 20 cm) Permanent höjbar säng med tillgång till lastrum Hyttsäng med sängbotten på träspjälor, hopfällbar(a) med hjälp av dämpare och madrass i skumplast BULTEX Bord i sällskapsrummet med fasta ben, kan flyttas framåt/bakåt, i sidled och roteras Trådgardiner i sovrummet och hissgardiner för fönstren i vardagsrummet Speciell sovrumsstämning (trådgardiner, dörrbeklädnad matchar möblemanget) Elastisk skjutdörr Isolering styrofoam 25 mm tjock (tak väggar golv) 3punkts säkerhetsbälten med upprullning i bodel TVmöbel avpassad för 15 tums flatskärm (TV ej medlevererad) Tradition inredning Inre förvaringslåda (liters) KÖK Diskho i mönsterpressat rostfritt stål Spishäll med 3 härdar i mönsterpressat rostfritt stål med 2 lock och piezotändning Spishäll med 2 härdar 2 :a diskho med soptunna och diskställ Laminatbeklädd arbetsbänk Kylskåp (100/106 liters (uttagbart förvaringsfack), automatiskt AES) Kylskåp med förvaringsfack (150 liters AES) Köksfläkt Kylskåpets yttergaller Vinterluckor för kyskåpsventilation (för användning vintertid) Inspektionslucka på utsidan för boilern (tillgång för avluftning, underhåll) BADRUM Toalett med trämöbler Fyrkantig dusch, åtskild från toan och diskhon, med styv dörr (duschvägg) och spjälgolv (trä) Rund dusch Spjälgaller i trä Badrumstillbehör i förkromat utförande Skål i rostfritt stål Vit skål WC med uttagbar kassett VATTEN Färskvattentank (liter) Gråvattentank (liter) Elektrisk vattenpump Ytterdush med varmvatten, kallvatten och blandare VÄRME Värme och Varmvattenberedare TRUMA COMBI 6 Fiatchassi: bärarnas definition är olika tillverkarnas ursprungliga handelsdefinitioner = Ursprung, = Ej möjligt 22

23 Serie 9 UTRUSTNING OCH KOMFORT Integralmodeller på standardchassi med bredare spårvidd bak INTEGRALMODELLERNA Serie ENERGI Bodelsbatteri med relä (100 Ah) Transformator laddare Tvåpolig, magnettermisk jordfelsbrytare Kontrollpanel med mätning av momentanförbrukning Centraliserad säkringspanel med skyddade extra utgångar Yttre eluttag 230 V inre eluttag 230 V TVhörna for flatskärm, med förkablage 12 V 230 V koaxial + satellittv och video Högtalare i bodelen Ytterbelysning ovanför bodelsdörren med takränna Lysdiodsbelysning (tak, trädekorerat innertak, badrum) Halogen under möbel Lastrumbelysning med sladdlampa Belysning i garderob Automatisk DUOCOMFORT omkopplare SECUMOTION, ger möjlighet att köra med värmen på BÄRARENS OCH HYTTENS UTRUSTNING Starthjälp till kall motor (Blowby) Stöldskydd Krockkudde på förarsidan ABS system + ASR Ursprungliga säten i hytten, beklädda med samma tyg som i bodelen med integrerade säkerhetsbälten Hyttdörr med handtag av bilkvalitet Hyttdörr med elektriska fönsterhissar Air condition Tonade vindrutor Bilradio Pioneer MP3/CDspelare Heltäckande matta i hytten Yttre elmanövrerade backspeglar med defroster och dubbel vision Inre backspegel Isotermisk gardin skjutbar på en sken i hytten Hjulreparationssats BODELS UTRUSTNING Isolerat och luftigt trappsteg, integrerat i golvet Bakre stödben Elmagnetiskt manövrerade dörrar med fjärrkontroll (2 Plip) TILLVAL FÖR BODEL Ugn, 28 liters med grill Sats med heltäckande matta till bodelen TRUMA COMBI 6 "EH" (elmotstånd EG sanitet + värme) Back kamera med Kontrollskärm, inbyggd i instrumentpanelen Låda och kablage till 3:e batteriet (batteri ej medlevererat) Myggnät till bodelsdörr Stege och tvärstavar för tackräcke GPSnavigeringssystem Sidofönster i hytten med dubbla glasrutor Extra värme i hytten Yttre beklädnad mot kall väderlek Instrumentbräda i valnötsimitation Stämning GENEVE (Alcantara ) BOSTON stämning (beige färgton), CHICAGO (ljusbrun färg/amaretta beige), AUCKLAND (svart och beige färg), (LÄDER/TEP polyamidtyg) Cobra larm TILLVAL FÖR CHASSI Farthållare Krockkudde på passerarsidan ESP Partikelfilter Motor, 3.0 liters och 160 hk* Automatisk växellåda från FIAT (vid 3.0 l)* Dimljus Motorcykelhållare* (Vikt tillval ± 5kg) Dragstånge* (1500 kg) (Vikt tillval ± 5kg) Motorcykelhållare + Dragstång* (Vikt tillval ± 5kg) VIKT (kg) 14,5 9 0,6 2, ,5 10 6,5 5 VIKT (kg) ,1 Fiatchassi: bärarnas definition är olika tillverkarnas ursprungliga handelsdefinitioner. *Observera möjlig minskning av utrymme på registreringsbeviset 16A 16A 16A 16A O = Tillval, = Ursprung, = Ej möjligt 23

24 DATA OCH CHASSI EFTER MODELL Serie 90dF Integralmodellerna på Fiat ALKO chassi med dubbelgolv och bredare spårvidd bak TÂNK PÅ När du beställer en RAPIDO, så räknas serieutrustningarna med i fordonets tomvikt. Husbilarnas tomvikt, definierad i enlighet med gällande lagstiftning, omfattar det kördugliga fordonets vikt inklusive förare (75 kg), gasflaska, färskvattenoch bränsletankarna fyllda till 90 % av deras kapacitet med en tolerans på +/ 5 % (enligt Europeiskt direktiv EG 92/21). Det åligger användaren att anpassa lasten och antalet passagerare ombord i förhållande till fordonets nyttolast och den monteradeeller låtit installera extra utrustningens vikt. MOTOR/CHASSI Antal cylindrar Cylindervolym (cm 3 ) Max effekt (kw EEG) DIN effekt (HK) Varvtal vid maximalt effekt (v/min) Max vridmoment (Nm) Varvtal vid maximalt vridmoment (v/min) Axelavstånd (m) Bredare spårvidd bak (m) Högsta tillåtna totalvikt Tjänstevikt (+ eller 5%) Totallängd (m) Totalbredd (m) Totalbredd på garage (m) med utfällda backspeglar Totalhöjd (m) (Tolerans + / 3 %) a Färskvattentank (liter) Bältesplatser Antal passagerare (enligt registreringsbevis) Antal matplatser Avgasreningsnorm Antal (möjliga) sovplatser Kaross (Polyester eller Alufiber) Typ av värme (märke och modell) Kylskåpets kapacitet (liter) Batteriets kapacitet (Ah) BÄDDMÅTT SOVPLATSER (mm) Säng, bak Säng, dinett Indragbar hyttsäng 9048dF 9066dF 9083dF 9090dF 2,3* 2,3* 2,3* 2,3* ,5 95,5 95,5 95, ,800 4,300 4,035 4,300 1,980 1,980 1,980 1, / / på 40 H chassi** 4250 på 40 H chassi** 3500/ på 40 H chassi** 3500/ på 40 H chassi** ,49 7,39 6,99 7,39 2,35 2,35 2,35 2,35 2,7 2,7 2,7 2,7 2,86 2,86 2,86 2, (3) b 3 (2) c 4 (3) d 3 (2) c Euro IV Euro IV Euro IV Euro IV P P P P Truma Combi 6 EH Truma Combi 6 EH Truma Combi 6 EH Truma Combi 6 EH (1980 x 800) + (1885 x 800) 2100 x x x x x x x 1350 Fiatchassi: bärarnas definition är olika tillverkarnas ursprungliga handelsdefinitioner Med tillåtna totalvikt 3700 kgg 4 registrerade platser * Extrautrustning : Fiat 3,0 Cylindervolym (cm 3 ) : 2999, Max effekt (kw EEG) : 116, DIN effekt : 160, Max vridmoment (Nm) : 400, Norm EURO IV **Vid 40 H chassi = pristilläg a Totalhöjd g +50 mm med 16 hjul (40 Heavy) 24

25 DATA OCH CHASSI EFTER MODELL Serie 90dF Integralmodellerna på Fiat ALKO chassi med dubbelgolv och bredare spårvidd bak 9092dF 9095dF 9096dF 9097dF 9009dFH 2,3* 2,3* 2,3* 2,3* ,5 95,5 95,5 95, ,300 4,300 4,300 4,300 4,700 1,980 1,980 1,980 1,980 1, / / / / på 40 H chassi** 4250 på 40 H chassi** 4250 på 40 H chassi** 4250 på 40 H chassi** ,39 7,39 7,39 7,39 7,99 2,35 2,35 2,35 2,35 2,35 2,7 2,7 2,7 2,7 2,7 2,86 2,86 2,86 2,86 2, (2) c 3 (2) c 3 (2) e 3 (2) e Euro IV Euro IV Euro IV Euro IV Euro IV P P P P P Truma Combi 6 EH Truma Combi 6 EH Truma Combi 6 EH Truma Combi 6 EH Truma Combi 6 EH x x x x x x x x x x x 1350 b 9048 : 160 hk och dragkrok + Automatisk vaxellada MTA = 3 registrerade plaster c 9066/9090/9092/9095 : 130 hk = 3 registrerade plaster / 160 hk utan dragkrok = 3 registrerade plaster / 160 hk och dragkrok eller Automatisk vaxellada MTA och dragkrok = 2 registrerade plaster d 9083 : 130 hk och dragkrok = 3 registrerade plaster / 160 hk = 3 registrerade plaster / Automatisk vaxellada MTA = 3 registrerade plaster utan dragkrok, 2 registrerade plaster och dragkrok e 9096/9097 : 130 hk eller 160 hk utan dragkrok = 3 registrerade plaster / 130 hk och dragkrok = 2 registrerade plaster / 160 hk och dragkrok och/eller Automatisk vaxellada MTA = 2 registrerade plaster och 70 L Farskvattentank 25

26 Serie 90dF UTRUSTNING OCH KOMFORT Integralmodellerna på Fiat ALKO chassi med dubbelgolv och bredare spårvidd bak INTEGRALMODELLERNA Serie 90dF ALKO dubbelgolv DFH KAROSS, FONSTER OCH DÖRRAR Väggar helt i armerad polyester med dropplist som skyddar mot vattenspår Dubbla fönster med myggnät och rullgardin Panoramafönster på sidan i sovrummet (800x1000) Fönster på bakstycke Engrepps lås för öppningsbara fönster (utom 800x1000 fönster) Hyttdörr(ar) med elektriska fönsterhissar Genomskinnliga taklucka med myggnät och mörkläggnings gardin Fönster på ytterdôrr till bodel Lanternin HEKI 3 dubbelveckad mörkläggningsgardin med träinramning inuti BODEL Fast(a) säng(ar) med träspjälor och madrass i skumplast BULTEX Permanent säng med lutningsbart sänghuvud Hyttsäng med sängbotten på träspjälor, hopfällbar(a) med hjälp av dämpare och madrass i skumplast BULTEX Bord i sällskapsrummet med fasta ben, kan flyttas framåt/bakåt, i sidled och roteras Trådgardiner i sovrummet / hissgardiner för fönstren i vardagsrummet Speciell sovrumsstämning (trådgardiner, dörrbeklädnad matchar möblemanget) Styv skiljevägg i japansk stil Styv skjutdörr Elastisk skjutdörr Isolering styrofoam 25 mm tjock (tak väggar golv) 3punkts säkerhetsbälten med upprullning i bodel TVmöbel avpassad för 15 tums flatskärm (TV ej medlevererad) Möblemang i ELEGANCEstil DUBBELGOLV MED TILLGÅNG INIFRÅN OCH UTIFRÅN Låda på 3:e förvaringsnivå KÖK Diskho i mönsterpressat rostfritt stål Spishäll med 3 härdar i mönsterpressat rostfritt stål med 2 lock och piezotändning 2 :a diskho med soptunna och diskställ Laminatbeklädd arbetsbänk Kylskåp med förvaringsfack (150 liters AES) Köksfläkt Kylskåpets yttergaller Vinterluckor för kyskåpsventilation (för användning vintertid) Inspektionslucka på utsidan för boilern (tillgång för avluftning, underhåll) BADRUM Toalett med trämöbler Fyrkantig dusch, åtskild från toan och diskhon, med styv dörr (duschvägg) Rund dusch Separat dusch med rund dörr Spjälgaller i trä Teleskopiskt torkställ Badrumstillbehör i förkromat utförande Skål i rostfritt stål Vit skål WC med uttagbar kassett VATTEN Färskvattentank (liter) Gråvattentank (liter) Elektrisk vattenpump Ytterdush med varmvatten, kallvatten och blandare VÄRME Värme och Varmvattenberedare TRUMA COMBI 6 EH Fiatchassi: bärarnas definition är olika tillverkarnas ursprungliga handelsdefinitioner = Ursprung, = Ej möjligt 26
