1 2019 KOLLEKTION FRANSK CHARM & EXPERTIS

2 För att välja din RAPIDO, BÖRJA MED ATT VÄLJA DIN PLANLÖSNING PROFILMODELLERNA SERIE 6F Profilmodeller på Fiat specialchassi med bredare spårvidd bak SERIE 70F Profilmodeller på Fiat AL-KO specialchassi med bredare spårvidd bak 650F 6.64 m 7096F 7.79 m ALDE SERIE ELEKTRISKT HÖJDJUSTERBAR MITTENSÄNG MED STORT FÖRVARINGSUTRYMME 686F 7.19 m (ej tillgänglig för 650 och 850F) 696F 7.49 m 665F 7.49 m ALDE SERIE 7065F 7.79 m ALDE SERIE ENKELSÄNGAR 666F 7.49 m TVÄRSÄNG ÖVER LASTUTRYMMET SÄNG I TAKET

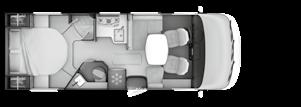

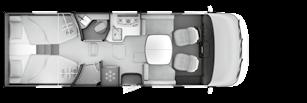

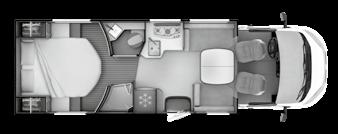

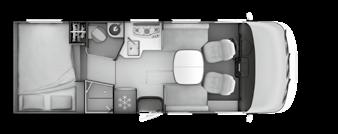

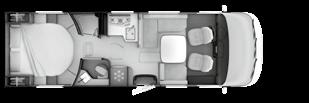

3 INTEGRALMODELLERNA SERIE 8F SERIE 80dF SERIE DISTINCTION Integralmodeller på Fiat-chassi med bredare spårvidd bak Integralmodeller på Fiat-AL-KO-chassi med bredare spårvidd bak och dubbelgolv med förvaringsmöjligheter Integralmodeller på Fiat-AL-KO-chassi med bredare spårvidd bak och dubbelgolv med förvaringsmöjligheter 850F 6.64 m 8086dF 7.19 m i m 880F 7.04 m 8096dF 7.49 m ALDE TILLVAL i m ALDE TILLVAL 896F 7.49 m i m ALDE SERIE i m ALDE SERIE 855F 6.94 m 8065dF 7.49 m ALDE SERIE i m ALDE SERIE 866F 7.49 m 8066dF 7.49 m ALDE TILLVAL i m ALDE SERIE i m ALDE SERIE 883F 6.99 m 8094dF 7.49 m 2 3

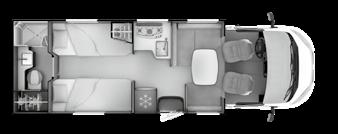

4 SERIE 6F Tekniska data * Tânk på När du beställer en RAPIDO, så räknas serieutrustningarna med i fordonets tomvikt. Husbilarnas tomvikt, definierad i enlighet med gällande lagstiftning, omfattar det kördugliga fordonets vikt inklusive förare (75 kg), gasflaska, färskvatt en (beroende på modeller: 20 L)-och bränsletankarna fyllda till 90 % av deras kapacitet med en tolerans på +/- 5 %. Alla fordon som tillverkas är godkända enligt EU:s förordning 1230/2012. Observera! Det åligger användaren att anpassa lasten och antalet passagerare ombord i förhållande till fordonets högsta tillåtna vikt och den monterade extra utrustningens vikt. Låga sängar 650F + ALDE STANDARD 665F FORDONETS DIMENSIONER Totallängd (m) 6,64 7,49 Totalbredd (m) 2,35 2,35 Totalbredd på garage (m) med utfällda backspeglar 2,76 2,76 Totalhöjd (m) [A] 2,90 2,90 PLATSER Bältesplatser Antal passagerare (enligt registreringsbevis) 5 4** Antal matplatser 5 5 Antal sovplatser Antal sovplatser (tillval säng i taket) VIKT Högsta tillåtna totalvikt Vikt på dragbil och släp [B] LIGHT : 3,5 T / 3,65 T LIGHT : 3,5 T / 3,65 T HEAVY : 4,4 T*** Kördugliga tjänstevikt CHASSI Chassi FIAT FIAT Motor [C] 2,3 L hk 2,3 L hk Avgasreningsnorm Euro 6 Euro 6 Axelavstånd (m) 3,8 4,035 Bredare spårvidd bak (m) 1,98 1,98 LASTRUM/LASTUTRYMME Interiörens demensioner (max H x max L) 91 x x 80 Åtkomst höger sida i cm (H x L) 75 x x x 65 Åtkomst vänster sida i cm (H x L) - 35 x 65 Uppvärmt Ja Ja Typ av värme Truma Combi 4 CP PLUS ALDE BÄDDMÅTT SOVPLATSER Säng, bak (mm) 1350 x x (760 x 1980) Extra säng, dinett (mm) (utan säng i taket) 600/880 x /1000 x 2080 Extra säng, dinett (mm) (tillval säng i taket) 600/880 x /1000 x 1650 Indragbar säng i sällskapsrummet (mm) (tillval) 1150/1300 x /1300 x 1950 AUTONOMI Färskvattentank (liter) [D] 120/20 120/20 Spillvattentank (liter) Kylskåpets volym i liter Tjänstevikt: i katalogen angivna värden utgår ifrån mekanisk växellåda, exkl. fordonets tillåtna totala bruttovikt, och med basmotorer. * All data om vikt och mått tillhandahålls med en tolerans på plus minus 5 %. ** 4 platser utan dragkrok / 3 platser med dragkrok ; Högsta tillåtna totalvikt 3650/4400 kg = 5 registrerade platser *** HEAVY chassi: Högsta tillåtna totalvikt = 4400 kg (150 hk/177 hk) (tillval / pristillägg) [A] Totalhöjd = +45 mm med HEAVY chassi och/eller 16 hjul [B] Högsta tillåtna totalvikt 3500 Vikt på dragbil och släp 5500 ; ; kg [C] Extrautrustning (pristillägg): - Fiat 2,3 L hk - Fiat 2,3 L hk [D] Färskvattentank kan fyllas till en kapacitet på 120 L. Denna ökning leder till en minskning av nyttolast.

5 Profilmodeller på Fiat specialchassi med bredare spårvidd bak Höga sängar 666F 686F 696F FORDONETS DIMENSIONER Totallängd (m) 7,49 7,19 7,49 Totalbredd (m) 2,35 2,35 2,35 Totalbredd på garage (m) med utfällda backspeglar 2,76 2,76 2,76 Totalhöjd (m) [A] 2,90 2,90 2,90 PLATSER Bältesplatser Antal passagerare (enligt registreringsbevis) Antal matplatser Antal sovplatser Antal sovplatser (tillval säng i taket) VIKT Högsta tillåtna totalvikt Vikt på dragbil och släp [B] LIGHT : 3,5 T / 3,65 T HEAVY : 4,4 T** LIGHT : 3,5 T / 3,65 T HEAVY : 4,4 T** LIGHT : 3,5 T / 3,65 T HEAVY : 4,4 T** Kördugliga tjänstevikt CHASSI Chassi FIAT FIAT FIAT Motor [C] 2,3 L hk 2,3 L hk 2,3 L hk Avgasreningsnorm Euro 6 Euro 6 Euro 6 Axelavstånd (m) 4,035 4,035 4,035 Bredare spårvidd bak (m) 1,98 1,98 1,98 LASTRUM/LASTUTRYMME Interiörens demensioner (max H x max L) 120 x x x 114 Åtkomst höger sida i cm (H x L) 105 x x x 87 Åtkomst vänster sida i cm (H x L) 85 x x x 87 Uppvärmt Ja Ja Ja Typ av värme Truma Combi 4 CP PLUS Truma Combi 4 CP PLUS Truma Combi 4 CP PLUS & inet BÄDDMÅTT SOVPLATSER Säng, bak (mm) 2 x (850 x 2050) eller king size 1370 x x x 1960 Extra säng, dinett (mm) (utan säng i taket) 870/980 x /850 x /980 x 2080 Indragbar säng i sällskapsrummet (mm) (tillval) 1150/1300 x /1300 x /1300 x 1950 AUTONOMI Färskvattentank (liter) [D] 120/20 120/20 120/20 Spillvattentank (liter) Kylskåpets volym i liter Tjänstevikt: i katalogen angivna värden utgår ifrån mekanisk växellåda, exkl. fordonets tillåtna totala bruttovikt, och med basmotorer. * All data om vikt och mått tillhandahålls med en tolerans på plus minus 5 %. ** HEAVY chassi: Högsta tillåtna totalvikt = 4400 kg (150 hk/177 hk) (tillval / pristillägg) [A] Totalhöjd = +45 mm med HEAVY chassi och/eller 16 hjul [B] Högsta tillåtna totalvikt 3500 Vikt på dragbil och släp 5500 ; ; kg [C] Extrautrustning (pristillägg): - Fiat 2,3 L hk - Fiat 2,3 L hk [D] Färskvattentank kan fyllas till en kapacitet på 120 L. Denna ökning leder till en minskning av nyttolast. 4 5

6 SERIE 6F Utstyr og komfort PROFILMODELLERNA 650F 665F 666F 686F 696F KONSTRUKTION VIKT (KG) Konstruktion NOVATECH Stötsäkra polyesterväggar Stötsäkert polyesterbeklätt tak Underrede till golvet i polyester - externt skydd Karosstruktur golv med polyuretan Isolering styrofoam (tak - väggar - golv) KAROSS, FÖNSTER OCH DÖRRAR Kaross, kjol och kofångare i vitt - Kaross, kjol och bakre kofångare i vitt Hytt och främre kofångare i stål grå metallic Dörr till bodelen med 2-punktslås och fönster och integrerad avfallsbehållare Dörr till bodelen B: 540 mm - - Myggnät till bodelsdörr Centrallås till hytt och bodels dörr med fjärrkontroll Isolerat insteg Isolerat insteg B - - Fönster med fönsterkarmar i polyuretan Dubblelglas i fönster i bodelen med myggnät och rullgardin Panoramiskt soltak i hytten Stor taklucka i sällskapsrummet med träinramning - Stor taklucka i sällskapsrummet med bakgrundsbelyst plexi Taklucka i sovrummet med TEP*-inramning och LED-ljuspunkter Genomskinlig taklucka med myggnät och mörkläggnings gardin Ytterbelysning ovanför bodelsdörren LED LED LED LED LED Magnetiserat luckor på utsidan med 230 V och färskvatten Värmesystem TRUMA Combi 4 med värmereglering CP PLUS - Värmesystem TRUMA Combi 6 EH (gas + el) med värmereglering CP PLUS & inet 0,6 - inet Centralvärme ALDE komfort plus Arctic, med FROST control + inställning av temperatur i sovrummet Uppvärmt golv i bodelen (230 V) 7 ALDE uppvärmningsmatta i hytten (värme ALDE krävs) 6 - O Uppvärmt spillvattentank 15 Inspektionslucka för gasvärmepanna på utsidan (tillgång för avluftning, underhåll) FÖRVARINGSPLATS Dörr till lastutrymme på vänster och höger sida - - Höjdjusterbart lastutrymme Uppvärmt lastrum/förvaringsutrymme Fast belysning i lastrummet LED LED LED LED LED Ytterdush med varmvatten, kallvatten 1 O O O O O STÄMNING ELEGANCE-inredning (lister i massiv lönn) eller CASTELLO-inredning Sällskapsrummets inredning bakbelyst med LED i förvaringsutrymmet TEP*-band i hytten med RAPIDO-broderiet och dubbla synliga sömmar DENVER-tyger O VERONA-, DETROIT-, MANCHESTER-, MONTREAL-, MURANO-tyger/TEP* 5 O O O O O Stil - LÄDER : AUSTIN, RIGA 8 O O O O O Stil tyg/tep*: PARIS Läslampa TOUCH i hytten SÄLLSKAPSRUM Teleskopisk bord ben / Extra tillfällig bäddplats (utan säng i taket) Teleskopisk bord ben / Extra tillfällig bäddplats (med säng i taket) Tåligt skum med hög densitet i sätena i sällskapsrummet Laminatbeklädd arbetsbänk med bordsskiva i faner DUO 3D Hopfällbart bord 1 Japanska gardiner TV-hörna (flatskärm), med fördraget kablage 12 V - koaxial - HDMI (dimensioner i mm: längd höjd djup 80) Högtalare i bodelen 3 matchande kuddar i sällskapsrummet Skiljevägg dag/natt - - Skiljevägg dag/natt med bearbetad dekor punktssbälten (hytt och bodel) Höjdjusterbara nackstöd Innebelysning i bodelen LED LED LED LED LED Stämningsbelysning i sällskapsrummet/kök/sovrummet LED LED LED LED LED Elektriskt juster- och frikopplingsbar säng i taket 2 bäddplatser med direkt och indirekt belysning 45 O O O O O Sats med heltäckande matta till bodelen och hytten 11 KÖK Laminatbeklädd arbetsbänk med kant i massivt trä (ELEGANCE), eller kant i fanér DUO 3D (CASTELLO) Köksbänk med förlängningsskiva Belysning under köksbänk LED LED LED LED LED Hängande bakgrundsbelysning till köksfönstren Vita blanka lådor till köksavdelningen med avrundning Mjukstängande lådor med centrallås Rektangulär diskho i mönsterpressat rostfritt stål Kökskran i förkromad mässing med keramikpatron Spishäll med 3 brännare i rad i mönsterpressat rostfritt stål med lock och piezo-tändning Kylskåp med förvaringsfack och automatiskt val av energi Vinterluckor för kyskåpsventilation (för användning vintertid) Inbyggd köksfläkt med LED-belysning Ugn, 18 liter utan grill 13 O Ugn, 28 liter med grill 15 - O O O O * TEP: Polyamidbelagda tyger. O = Tillval, = Ursprung, - = Ej möjligt, = Scandinavian Exclusive

7 Profilmodeller på Fiat specialchassi med bredare spårvidd bak PROFILMODELLERNA 650F 665F 666F 686F 696F BADRUM VIKT (KG) Toalett med trämöbler Badrumstillbehör i förkromat utförande XXL-badrum i mitten med dubbel skiljevägg Duschkolumn i skiffergrå plexi Dusch separat från badrummet - Duschhandtag med vattenbesparande funktion (-22 %) Torkställning Handfat i rostfritt stål med mixerkran i förkromad mässing med keramikpatron Rektangulärt termoformad designhandfat med mixerkran i förkromad mässing med keramikpatron - - WC med uttagbar kassett med teleskophandtag och hjul SOVRUM Permanent säng med tålig BULTEX -skummadrass med skiktlimmad spjälförsedd sängbotten med aluminiumram Permanent säng elmanövrerad höjdjusterbar ( 20 cm) Vinkelformad garderob med stor förvaringskapacitet Rundad sänggavel till mittensängen för bättre åtkomst till förvaringen Stor förvaringslåda på framsidan av sängen Bakgrundsbelysta längsgående förvaringsnischer med 12V-uttag Justerbar lutning på den permanenta sängens sänggavel Infällbar mittensäng Sängens fotända justerbar för att underlätta åtkomst till garderob (höga enkelsängarna) Gardiner till fönstren Bäddmadrass med formminne till den permanenta sängen 6 O O O O O 6 matchande kuddar i sovrummet Förmonterat kablage HDMI i sovrummet för en extra TV + 12 V ENERGI KOMFORT Bodelsbatteri med relä (100 Ah) Ett andra «underhållsfritt» bodelsbatteri 27 O O O O O Funktion «coming home» med automatisk belysning ovanför regnskyddet Kontrollpanel Centraliserad säkringspanel med skyddade extra utgångar Yttre eluttag 230 V Inre eluttag 230 V Inre eluttag 12 V Inre eluttag USB 5 V Automatisk omkopplare med CS-funktion, ger möjlighet att köra med värmen på Förkablerat för solpanel Centralisering av vattenfördelningen (åtkomst till alla anslutningar) BÄRARENS UTRUSTNING Motor 2.3 liters och 130 hk (finns endast till chassi LIGHT) Motor 2.3 liters och 150 hk (Vikt 150 hk/130 hk) 20 O O O O O Motor 2.3 liters och 177 hk (Vikt 177 hk/150 hk) O O O O O Automatisk Comfort Matic växellåda (inkl. ESP) 15 O O O O O 35L chassi: Möjlighet högsta tillåtna vikt 3,65 T Chassi HEAVY = högsta tillåtna vikt 4,4 T (150 hk/177 hk) (inkl. ESP) 40 - O O O O ABS system ESP med «Traction +», ESC, Hill Descent Control (inkl. till Comfort Matic- och Heavy-chassi) 2 Farthållare med begränsare Krockkudde på förarsidan Krockkudde på passagerarsidan Starthjälp till kall motor (Blow-by) Stöldskydd Glansig svart front Varselljus Varselljus med lysdioder O O O O O Dimljus 0,6 O O O O O Förstärkt generator 200 ampere O O O O O Yttre elektrisk backspegel med defroster Bakre stödben (bak eller i axelavståndet) 5 Alufälgar FIAT 15" O O O O Alufälgar FIAT 16'' (+ 4,5 cm fordonshöjd) 12 O O O O O Drag [A] (2000 kg under förutsättning att maxvikt på dragbil och släp respekteras) [B] (Vikt tillval ± 5 kg) Motorcykelhållare + Dragstång [A] (Vikt tillval ± 5 kg) Motorcykelhållare [A] (Vikt tillval ± 5 kg) Hjulreparationssats vid Punktering HYTTENS UTRUSTNING Hyttdörr(ar) med elektriska fönsterhissar Höjdjusterbara säten i hytten Original vridstolar i hytten i samma färg som i bodelen Manuell luftkonditionering i hytten Automatisk luftkonditionering i hytten 1 O O O O O Instrumentpanel i Black Piano-stil 0,6 O O O O O Instrumenten krom-inramade O O O O O Läderklädd ratt och växelspaksknopp O O O O O Bilradio KENWOOD Multimedia 2DIN DVD DIVX MP3 Backkamera med skärm, infälld i instrumentpanelen GPS-navigeringssystem 5 O O O O O Reglage på ratten för radio O O O O O Manuella solskydd Tonade vindrutor Isotermiska neddragbara gardiner på hyttdörrar och med skenor till vindrutan Yttre beklädnad mot kall väderlek 5 O O O O O Inre backspegel [A] Vid dragkrok: lägre antal sittplatser enligt registreringsbeviset. [B] Se baksidan. O = Tillval, = Ursprung, - = Ej möjligt, = Scandinavian Exclusive 6 7

8 SERIE 70F Tekniska data * Tânk på När du beställer en RAPIDO, så räknas serieutrustningarna med i fordonets tomvikt. Husbilarnas tomvikt, definierad i enlighet med gällande lagstiftning, omfattar det kördugliga fordonets vikt inklusive förare (75 kg), gasflaska, färskvatt en (beroende på modeller: 20 L)-och bränsletankarna fyllda till 90 % av deras kapacitet med en tolerans på +/- 5 %. Alla fordon som tillverkas är godkända enligt EU:s förordning 1230/2012. Observera! Det åligger användaren att anpassa lasten och antalet passagerare ombord i förhållande till fordonets högsta tillåtna vikt och den monterade extra utrustningens vikt. Låga sängar + ALDE STANDARD F ALDE STANDARD 7096F FORDONETS DIMENSIONER Totallängd (m) 7,79 7,79 Totalbredd (m) 2,35 2,35 Totalbredd på garage (m) med utfällda backspeglar 2,76 2,76 Totalhöjd (m) [A] 2,95 2,95 PLATSER Bältesplatser Antal passagerare (enligt registreringsbevis) 3** 3*** Antal matplatser 6 6 Antal sovplatser Antal sovplatser (tillval säng i taket) VIKT Högsta tillåtna totalvikt Vikt på dragbil och släp [B] LIGHT : 3,5 T / 3,7 T HEAVY : 4,4 T LIGHT : 3,5 T / 3,7 T HEAVY : 4,4 T Kördugliga tjänstevikt CHASSI Chassi FIAT AL-KO FIAT AL-KO Motor [C] 2,3 L hk 2,3 L hk Avgasreningsnorm Euro 6 Euro 6 Axelavstånd (m) 4,3 4,3 Bredare spårvidd bak (m) 1,98 1,98 LASTRUM/LASTUTRYMME Interiörens demensioner (max H x max L) 82 x x 114 Åtkomst höger sida i cm (H x L) 55 x x x 87 Åtkomst vänster sida i cm (H x L) 35 x x 87 Uppvärmt Ja Ja Typ av värme ALDE ALDE BÄDDMÅTT SOVPLATSER Säng, bak (mm) 2 x (760 x 1980) 1600 x 1960 Extra säng, dinett (mm) (utan säng i taket) 920/1320 x /1240 x 2080 Extra säng, dinett (mm) (tillval säng i taket) 920/1320 x Indragbar säng i sällskapsrummet (mm) (tillval) 1150/1300 x /1300 x 1950 AUTONOMI Färskvattentank (liter) [D] 120/20 120/20 Spillvattentank (liter) Kylskåpets volym i liter Tjänstevikt: i katalogen angivna värden utgår ifrån mekanisk växellåda, exkl. fordonets tillåtna totala bruttovikt, och med basmotorer. * All data om vikt och mått tillhandahålls med en tolerans på plus minus 5 %. ** 3 platser utan dragkrok / 2 platser med dragkrok ; 150 hk/177 hk med automatisk Comfort Matic växellåda = 2 registrerade platser ; Högsta tillåtna totalvikt 3700 kg = 4 registrerade platse ; Högsta tillåtna totalvikt 4400 kg = 5 registrerade platser *** 3 platser utan dragkrok / 2 platser med dragkrok ; 150 hk/177 hk med automatisk Comfort Matic växellåda = 2 registrerade platser ; Högsta tillåtna totalvikt 3700/4400 kg = 4 registrerade platse [A] Totalhöjd = +45 mm med HEAVY chassi och/eller 16 hjul [B] Högsta tillåtna totalvikt 3500/3700 Vikt på dragbil och släp 5500 ; kg [C] Extrautrustning (pristillägg) : - Fiat 2,3 L hk - Fiat 2,3 L hk [D] Färskvattentank kan fyllas till en kapacitet på 120 L. Denna ökning leder till en minskning av nyttolast.

9 Utstyr og komfort Profilmodeller på FIAT AL-KO specialchassi med bredare spårvidd bak PROFILMODELLERNA 7065F l 7096F KONSTRUKTION VIKT (KG) Konstruktion NOVATECH Stötsäkra polyesterväggar Stötsäkert polyesterbeklätt tak Polyesterbeklätt överlappande tak Underrede till golvet i polyester - externt skydd Karosstruktur golv med polyuretan Isolering styrofoam (tak - väggar - golv) KAROSS, FÖNSTER OCH DÖRRAR Kaross, kjol och bakre kofångare i vitt Hytt och främre kofångare i stål grå metallic Dörr till bodelen med 2-punktslås och fönster och integrerad avfallsbehållare Dörr till bodelen B: 540 mm Myggnät till bodelsdörr Centrallås till hytt och bodels dörr med fjärrkontroll Isolerat insteg B Fönster med fönsterkarmar i polyuretan Dubbla fönster med myggnät och rullgardin i bodelen Panoramiskt soltak i hytten Stor taklucka i sällskapsrummet med bakgrundsbelyst plexi Taklucka i sovrummet med TEP*-inramning och LED-ljuspunkter Genomskinlig taklucka med myggnät och mörkläggnings gardin Ytterbelysning ovanför bodelsdörren LED Magnetiserat luckor på utsidan med 230 V och färskvatten Centralvärme ALDE komfort plus Arctic, med FROST control + inställning av temperatur i sovrummet Uppvärmt golv i bodelen (230 V) 7 ALDE uppvärmningsmatta i hytten (värme ALDE krävs) 6 O Uppvärmt spillvattentank Inspektionslucka för gasvärmepanna på utsidan (tillgång för avluftning, underhåll) FÖRVARINGSPLATS Dörr till lastutrymme på vänster och höger sida *endast på 7096F * Höjdjusterbart lastutrymme *endast på 7096F * Uppvärmt lastrum/förvaringsutrymme Ljusskena i lastutrymmets tak LED Ytterdush med varmvatten, kallvatten STÄMNING ELEGANCE GLANSIG-inredning (lister i massiv lönn/högglansig dörr) eller CASTELLO-inredning Sällskapsrummets inredning bakbelyst med LED i förvaringsutrymmet TEP*-band i hytten med RAPIDO-broderiet och dubbla synliga sömmar DENVER-tyger VERONA-, DETROIT-, MANCHESTER-, MONTREAL-, MURANO-tyger/TEP* Stil - LÄDER : AUSTIN, RIGA 8 O Läslampa TOUCH i hytten SÄLLSKAPSRUM Teleskopisk bord ben / Extra tillfällig bäddplats (utan säng i taket) Tåligt skum med hög densitet i sätena i sällskapsrummet Bord med kant i massivt trä (ELEGANCE), eller kant i faner DUO 3D (CASTELLO) Hopfällbart bord Hissgradiner som i båt TV-hörna (flatskärm), med fördraget kablage 12 V - koaxial - HDMI (dimensioner i mm: längd höjd djup 80) Högtalare i bodelen 3 matchande kuddar i sällskapsrummet Skiljevägg dag/natt *endast på 7096F * Skiljevägg dag/natt med bearbetad dekor *endast på 7065F * 3-punktssbälten (hytt och bodel) (*2+3 = 7065F / 2+2 = 7096F) * Höjdjusterbara nackstöd *endast på 7065F * Soffor med armstöd placerade mittemot varandra *endast på 7096F * Höger sidosoffa med armstöd *endast på 7065F * Innebelysning i bodelen LED Belysning i garderob Stämningsbelysning i sällskapsrummet/kök/sovrummet LED Elektriskt juster- och frikopplingsbar säng i taket 2 bäddplatser med direkt och indirekt belysning 45 O Sats med heltäckande matta till bodelen 9 KÖK Laminatbeklädd arbetsbänk med kant i massivt trä (ELEGANCE), eller kant i fanér DUO 3D (CASTELLO) Skärbräda Köksbänk med förlängningsskiva Belysning under köksbänk LED Hängande bakgrundsbelysning till köksfönstren Vita blanka lådor till köksavdelningen med avrundning Mjukstängande lådor med centrallås Rektangulär diskho i mönsterpressat rostfritt stål Kökskran i förkromad mässing med keramikpatron Spishäll med 3 brännare i rad i mönsterpressat rostfritt stål med lock och piezo-tändning Kylskåp med förvaringsfack och automatiskt val av energi Vinterluckor för kyskåpsventilation (för användning vintertid) Inbyggd köksfläkt med LED-belysning Ugn, 25 liter med grill (Techtower) 15 BADRUM VIKT (KG) Toalett med trämöbler Badrumstillbehör i förkromat utförande XXL-badrum i mitten med dubbel skiljevägg *endast på 7096F * Duschkolumn i skiffergrå bakgrundsbelyst plexi Dusch separat från badrummet *endast på 7096F * Duschhandtag med vattenbesparande funktion (-22 %) Torkställning Rektangulärt termoformad designhandfat med mixerkran i förkromad mässing med keramikpatron WC med uttagbar kassett med teleskophandtag och hjul SOVRUM Permanent säng med tålig BULTEX -skummadrass med skiktlimmad spjälförsedd sängbotten med aluminiumram / 155 mm (inkl. bäddmadrass) Permanent säng elmanövrerad höjdjusterbar ( 20 cm) *endast på 7096F * Vinkelformad garderob med stor förvaringskapacitet med tvåfärgad dörr och kantband i krom *endast på 7096F * Rundad sänggavel till mittensängen för bättre åtkomst till förvaringen *endast på 7096F * Integrerat LED-belysning på mittensängens gavelframsida *endast på 7096F * Skjutbar stång till mittsängens garderob *endast på 7096F * Stor förvaringslåda på framsidan av sängen *endast på 7096F * Bakgrundsbelysta längsgående förvaringsnischer med USB-uttag och 12V-uttag *endast på 7096F * Justerbar lutning på den permanenta sängens sänggavel Gardiner till fönstren Bäddmadrass med formminne till den permanenta sängen Radiokontroll (ON / OFF volym och kanaler) från bädden 6 matchande kuddar i sovrummet Förmonterat kablage HDMI i sovrummet för en extra TV + 12 V ENERGI KOMFORT Bodelsbatteri med relä (100 Ah) Ett andra «underhållsfritt» bodelsbatteri (inkompatibelt med tillval litiumbatteri) 27 O Förutrustad för LITIUM batteri - SUPER B READY LITHIUMbatteri 90 AH O Extra litiumbatteri 90 AH (total kapacitet = 180 Ah) O Funktion «coming home» med automatisk belysning ovanför regnskyddet Digital kontrollpanel IBS: visar batteriets återstående autonomi Centraliserad säkringspanel med skyddade extra utgångar Yttre eluttag 230 V Inre eluttag 230 V 4 Inre eluttag 12 V 4 Inre eluttag USB 5 V 5 Automatisk omkopplare med CS-funktion, ger möjlighet att köra med värmen på Förkablerat för solpanel Centralisering av vattenfördelningen (åtkomst till alla anslutningar) BÄRARENS UTRUSTNING Motor 2.3 liters och 130 hk (finns endast till chassi LIGHT) Motor 2.3 liters och 150 hk (Vikt 150 hk/130 hk) 20 O Motor 2.3 liters och 177 hk (Vikt 177 hk/150 hk) O Automatisk Comfort Matic växellåda 15 O 35L chassi: Möjlighet högsta tillåtna vikt 3,7 T Chassi HEAVY = högsta tillåtna vikt 4,4 T (150 hk/177 hk) 40 O ABS system ESP med «Traction +», ESC, Hill Descent Control Farthållare med begränsare Krockkudde på förarsidan Krockkudde på passagerarsidan Starthjälp till kall motor (Blow-by) Stöldskydd Glansig svart front Varselljus Varselljus med lysdioder O Dimljus Förstärkt generator 200 ampere O Yttre elektrisk backspegel med defroster Upphängning fram ACS (inkompatibel med upphängning Air Premium x4) 3 O Fristående hjulupphängningar bak (AL-KO) Bakre stödben (bak eller i axelavståndet) Stödben specifik «HEAVY» (vid högsta tillåtna vikt med last = 4,4 T) *endast till HEAVY chassi 5 * Alufälgar SCORPION: light (3,5 T eller 3,7 T) = 15-8 O Alufälgar SCORPION: light (3,5 T eller 3,7 T) = 16'' (+ 4,5 cm fordonshöjd) 12 O Beroende Alufälgar SCORPION: HEAVY (4,4 T) = 16'' på modeller O Drag [A] (2000 kg under förutsättning att maxvikt på dragbil och släp respekteras) [B] (Vikt tillval ± 5 kg) 70 Motorcykelhållare + Dragstång [A] (Vikt tillval ± 5 kg) 110 Motorcykelhållare [A] (Vikt tillval ± 5 kg) 85 Hjulreparationssats vid Punktering HYTTENS UTRUSTNING Hyttdörr(ar) med elektriska fönsterhissar Höjdjusterbara säten i hytten Original vridstolar i hytten i samma färg som i bodelen Manuell luftkonditionering i hytten Automatisk luftkonditionering i hytten 1 O Heltäckande matta i hytten Instrumentpanel i Black Piano-stil 0,6 O Instrumenten krom-inramade Läderklädd ratt och växelspaksknopp Bilradio KENWOOD Multimedia 2DIN DVD DIVX MP3 Backkamera med skärm, infälld i instrumentpanelen GPS-navigeringssystem 5 O Reglage på ratten för radio Manuella solskydd Tonade vindrutor Isotermiska neddragbara gardiner på hyttdörrar och med skenor till vindrutan Yttre beklädnad mot kall väderlek 5 O Inre backspegel [A] Vid dragkrok: lägre antal sittplatser enligt registreringsbeviset. [B] Se baksidan. O = Tillval, = Ursprung, - = Ej möjligt, = Scandinavian Exclusive 8 9

10 SERIE 8F Tekniska data * Tânk på När du beställer en RAPIDO, så räknas serieutrustningarna med i fordonets tomvikt. Husbilarnas tomvikt, definierad i enlighet med gällande lagstiftning, omfattar det kördugliga fordonets vikt inklusive förare (75 kg), gasflaska, färskvatt en (beroende på modeller: 20 L)-och bränsletankarna fyllda till 90 % av deras kapacitet med en tolerans på +/- 5 %. Alla fordon som tillverkas är godkända enligt EU:s förordning 1230/2012. Observera! Det åligger användaren att anpassa lasten och antalet passagerare ombord i förhållande till fordonets högsta tillåtna vikt och den monterade extra utrustningens vikt. Höga sängar Höga sängar 850F 855F 866F FORDONETS DIMENSIONER Totallängd (m) 6,64 6,94 7,49 Totalbredd (m) 2,35 2,35 2,35 Totalbredd på garage (m) med utfällda backspeglar 2,76 2,76 2,76 Totalhöjd (m) [A] 2,89 2,89 2,89 PLATSER Bältesplatser Antal passagerare (enligt registreringsbevis) 5** 4 4*** Antal matplatser Antal sovplatser Antal sovplatser (tillval utan säng i hytten) VIKT Högsta tillåtna totalvikt Vikt på dragbil och släp [B] LIGHT : 3,5 T / 3,65 T LIGHT : 3,5 T / 3,65 T HEAVY : 4,4 T**** LIGHT : 3,5 T / 3,65 T HEAVY : 4,4 T**** Kördugliga tjänstevikt CHASSI Chassi FIAT FIAT FIAT Motor [C] 2,3 L hk 2,3 L hk 2,3 L hk Avgasreningsnorm Euro 6 Euro 6 Euro 6 Axelavstånd (m) 3,8 4,035 4,035 Bredare spårvidd bak (m) 1,98 1,98 1,98 LASTRUM/LASTUTRYMME Interiörens demensioner (max H x max L) 96 x x x 114 Åtkomst höger sida i cm (H x L) 85 x x x 87 Åtkomst vänster sida i cm (H x L) - 75 x x 87 Uppvärmt Ja Ja Ja Typ av värme Truma Combi 6 CP PLUS Truma Combi 6 CP PLUS Truma Combi 6 CP PLUS BÄDDMÅTT SOVPLATSER Säng, bak (mm) 1350 x x x 1980 eller king size 1370 x x (850 x 2050) eller king size 1370 x 2060 Extra säng, dinett (mm) 630/980 x Indragbar hyttsäng (mm) 1400 x x x 1910 AUTONOMI Färskvattentank (liter) [D] 120/20 120/20 120/20 Spillvattentank (liter) Kylskåpets volym i liter Tjänstevikt: i katalogen angivna värden utgår ifrån mekanisk växellåda, exkl. fordonets tillåtna totala bruttovikt, och med basmotorer. * All data om vikt och mått tillhandahålls med en tolerans på plus minus 5 %. ** 5 platser utan dragkrok / 4 platser med dragkrok ; Högsta tillåtna totalvikt 3650/4400 kg = 5 registrerade platser *** 4 platser utan dragkrok / 3 platser med dragkrok ; Högsta tillåtna totalvikt 3650/4400 kg = 4 registrerade platser **** HEAVY chassi: Högsta tillåtna totalvikt = 4400 kg (150 hk/177 hk) (tillval / pristillägg) [A] Totalhöjd = +45 mm med HEAVY chassi och/eller 16 hjul [B] Högsta tillåtna totalvikt 3500 Vikt på dragbil och släp 5500 ; ; kg [C] Extrautrustning (pristillägg) : - Fiat 2,3 L hk - Fiat 2,3 L hk [D] Färskvattentank kan fyllas till en kapacitet på 120 L, 140 L (883F). Denna ökning leder till en minskning av nyttolast.

11 Profilmodeller på FIAT AL-KO specialchassi med bredare spårvidd bak 880F 883F 896F FORDONETS DIMENSIONER Totallängd (m) 7,04 6,99 7,49 Totalbredd (m) 2,35 2,35 2,35 Totalbredd på garage (m) med utfällda backspeglar 2,76 2,76 2,76 Totalhöjd (m) [A] 2,89 2,89 2,89 PLATSER Bältesplatser Antal passagerare (enligt registreringsbevis) 4 4 4** Antal matplatser Antal sovplatser Antal sovplatser (tillval utan säng i hytten) VIKT Högsta tillåtna totalvikt Vikt på dragbil och släp [B] LIGHT : 3,5 T / 3,65 T HEAVY : 4,4 T*** LIGHT : 3,5 T / 3,65 T HEAVY : 4,4 T*** LIGHT : 3,5 T / 3,65 T HEAVY : 4,4 T*** Kördugliga tjänstevikt CHASSI Chassi FIAT FIAT FIAT Motor [C] 2,3 L hk 2,3 L hk 2,3 L hk Avgasreningsnorm Euro 6 Euro 6 Euro 6 Axelavstånd (m) 4,035 4,035 4,035 Bredare spårvidd bak (m) 1,98 1,98 1,98 LASTRUM/LASTUTRYMME Interiörens demensioner (max H x max L) 115 x x x 114 Åtkomst höger sida i cm (H x L) 110 x x x 87 Åtkomst vänster sida i cm (H x L) 75 x x x 87 Uppvärmt Ja Ja Ja Typ av värme Truma Combi 6 CP PLUS Truma Combi 6 CP PLUS Truma Combi 6 CP PLUS BÄDDMÅTT SOVPLATSER Säng, bak (mm) 1500 x /1400 x x 1960 Indragbar hyttsäng (mm) 1400 x x x 1910 AUTONOMI Färskvattentank (liter) [D] 120/20 140/20 120/20 Spillvattentank (liter) Kylskåpets volym i liter Tjänstevikt: i katalogen angivna värden utgår ifrån mekanisk växellåda, exkl. fordonets tillåtna totala bruttovikt, och med basmotorer. * All data om vikt och mått tillhandahålls med en tolerans på plus minus 5 %. ** 150 hk/177 hk med automatisk Comfort Matic växellåda = 4 platser utan dragkrok / 3 platser med dragkrok ; Högsta tillåtna totalvikt 3650/4400 kg = 4 registrerade platse *** HEAVY chassi: Högsta tillåtna totalvikt = 4400 kg (150 hk/177 hk) (tillval / pristillägg) [A] Totalhöjd = +45 mm med HEAVY chassi och/eller 16 hjul [B] Högsta tillåtna totalvikt 3500 Vikt på dragbil och släp 5500 ; ; kg [C] Extrautrustning (pristillägg) : - Fiat 2,3 L hk - Fiat 2,3 L hk [D] Färskvattentank kan fyllas till en kapacitet på 120 L, 140 L (883F). Denna ökning leder till en minskning av nyttolast

12 SERIE 8F Utstyr og komfort INTEGRALMODELLERNA 850F 855F 866F 880F 883F 896F KONSTRUKTION VIKT (KG) Konstruktion NOVATECH Stötsäkra polyesterväggar Stötsäkert polyesterbeklätt tak Underrede till golvet i polyester - externt skydd Karosstruktur golv med polyuretan Isolering styrofoam (tak - väggar - golv) KAROSS, FÖNSTER OCH DÖRRAR Kaross, kjol och kofångare i vitt Dörr till bodelen med 2-punktslås och fönster och integrerad avfallsbehållare Dörr till bodelen B: 540 mm Myggnät till bodelsdörr Centrallås till hytt och bodels dörr med fjärrkontroll Isolerat insteg - - Isolerat insteg B Indragbart elmanöverat fotsteg Fönster med fönsterkarmar i polyuretan Dubblelglas i fönster i bodelen med myggnät och rullgardin Stor taklucka i sällskapsrummet med träinramning Genomskinlig taklucka med myggnät och mörkläggnings gardin Ytterbelysning ovanför bodelsdörren LED LED LED LED LED LED Magnetiserat luckor på utsidan med 230 V och färskvatten Värmesystem TRUMA Combi 6 med värmereglering CP PLUS Värmesystem TRUMA Combi 6 EH (gas + el) med värmereglering CP PLUS & inet 0,6 Uppvärmt golv i bodelen (230 V) 7 Extra bränsledriven värme i hytten med WEBASTO 2Kw 8 O O O O O O Uppvärmt spillvattentank 15 FÖRVARINGSPLATS Inre förvaringslådor under golvet (volym i L) Yttre förvaringslådor med skenor (volym = 45 L och maxlast = 25 kg) 18 O O O O O O Dörr till lastutrymme på vänster och höger sida - Höjdjusterbart lastutrymme Uppvärmt lastrum/förvaringsutrymme Fast belysning i lastrummet LED LED LED LED LED LED Ytterdush med varmvatten, kallvatten 1 O O O O O O STÄMNING ELEGANCE-inredning (lister i massiv lönn) eller CASTELLO-inredning Sällskapsrummets inredning bakbelyst med LED i förvaringsutrymmet Undersida med TEP*-beklädnad till sängen RAPIDO-broderi på hyttsängens skyddskant DENVER-tyger VERONA-, DETROIT-, MANCHESTER-, MONTREAL-, MURANO-tyger/TEP* 5 O O O O O O Stil - LÄDER : AUSTIN, RIGA 8 O O O O O O SÄLLSKAPSRUM Teleskopisk bord ben / Extra tillfällig bäddplats Tåligt skum med hög densitet i sätena i sällskapsrummet Laminatbeklädd arbetsbänk med bordsskiva i faner DUO 3D Hopfällbart bord 1 Japanska gardiner TV-hörna (flatskärm), med fördraget kablage 12 V - koaxial - HDMI (dimensioner i mm: längd höjd djup 80) Högtalare i bodelen 3 matchande kuddar i sällskapsrummet Skiljevägg dag/natt - - Skiljevägg dag/natt med bearbetad dekor punktssbälten (hytt och bodel) Höjdjusterbara nackstöd Innebelysning i bodelen LED LED LED LED LED LED Stämningsbelysning i sällskapsrummet/kök/sovrummet LED LED LED LED LED LED Sats med heltäckande matta till bodelen och hytten 11 KÖK Laminatbeklädd arbetsbänk med kant i massivt trä (ELEGANCE), eller kant i fanér DUO 3D (CASTELLO) Köksbänk med förlängningsskiva Belysning under köksbänk LED LED LED LED LED LED Hängande bakgrundsbelysning till köksfönstren Vita blanka lådor till köksavdelningen med avrundning Mjukstängande lådor med centrallås Rektangulär diskho i mönsterpressat rostfritt stål Kökskran i förkromad mässing med keramikpatron Spishäll med 3 brännare i rad i mönsterpressat rostfritt stål med lock och piezo-tändning Kylskåp med förvaringsfack och automatiskt val av energi Vinterluckor för kyskåpsventilation (för användning vintertid) Köksfläkt med LED-belysning Ugn, 18 liter utan grill 13 O O Ugn, 28 liter med grill O O O O * TEP: Polyamidbelagda tyger. O = Tillval, = Ursprung, - = Ej möjligt, = Scandinavian Exclusive

13 Profilmodeller på FIAT AL-KO specialchassi med bredare spårvidd bak INTEGRALMODELLERNA 850F 855F 866F 880F 883F 896F BADRUM VIKT (KG) Toalett med trämöbler Badrumstillbehör i förkromat utförande XXL-badrum i mitten med dubbel skiljevägg Duschkolumn i skiffergrå plexi Dusch separat från badrummet Duschhandtag med vattenbesparande funktion (-22 %) Torkställning Handfat i rostfritt stål med mixerkran i förkromad mässing med keramikpatron Rektangulärt termoformad designhandfat med mixerkran i förkromad mässing med keramikpatron WC med uttagbar kassett med teleskophandtag och hjul SOVRUM Permanent säng med tålig BULTEX -skummadrass med skiktlimmad spjälförsedd sängbotten med aluminiumram Permanent säng elmanövrerad höjdjusterbar ( 30 cm) Vinkelformad garderob med stor förvaringskapacitet Rundad nattduksbord till mittensängen för bättre åtkomst till förvaringen Stor förvaringslåda på framsidan av sängen Bakgrundsbelysta längsgående förvaringsnischer med 12V-uttag Justerbar lutning på den permanenta sängens sänggavel Infällbar mittensäng Sängens fotända justerbar för att underlätta åtkomst till garderob (höga enkelsängarna) Gardiner till fönstren Bäddmadrass med formminne till den permanenta sängen 6 O O O O O O 6 matchande kuddar i sovrummet Förmonterat kablage HDMI i sovrummet för en extra TV + 12 V ENERGI KOMFORT Bodelsbatteri med relä (100 Ah) Ett andra «underhållsfritt» bodelsbatteri 27 O O O O O O Funktion «coming home» med automatisk belysning ovanför regnskyddet Kontrollpanel Centraliserad säkringspanel med skyddade extra utgångar Yttre eluttag 230 V Inre eluttag 230 V Inre eluttag 12 V Inre eluttag USB 5 V Automatisk omkopplare med CS-funktion, ger möjlighet att köra med värmen på Förkablerat för solpanel Centralisering av vattenfördelningen (åtkomst till alla anslutningar) BÄRARENS UTRUSTNING Motor 2.3 liters och 130 hk (finns endast till chassi LIGHT) Motor 2.3 liters och 150 hk (Vikt 150 hk/130 hk) 20 O O O O O O Motor 2.3 liters och 177 hk (Vikt 177 hk/150 hk) O O O O O O Automatisk Comfort Matic växellåda (inkl. ESP) 15 O O O O O O 35L chassi: Möjlighet högsta tillåtna vikt 3,65 T Chassi HEAVY = högsta tillåtna vikt 4,4 T (150 hk/177 hk) (inkl. ESP) 40 - O O O O O ABS system ESP med «Traction +», ESC, Hill Descent Control (inkl. till Comfort Matic- och Heavy-chassi) 2 Farthållare med begränsare Krockkudde på förarsidan Krockkudde på passagerarsidan Starthjälp till kall motor (Blow-by) Stöldskydd Varselljus med lysdioder Dimljus 0,6 O O O O O O Förstärkt generator 200 ampere O O O O O O Yttre backspeglar som till buss: elstyrda med avfrostning / färgton vit Yttre backspeglar som till buss: elstyrda med avfrostning och dubbel sikt / färgton vit O O O O O O Bakre stödben (bak eller i axelavståndet) 5 Alufälgar FIAT 15" O O O O O O Alufälgar FIAT 16'' (+ 4,5 cm fordonshöjd) 12 O O O O O O Drag [A] (2000 kg under förutsättning att maxvikt på dragbil och släp respekteras) [B] (Vikt tillval ± 5 kg) Motorcykelhållare + Dragstång [A] (Vikt tillval ± 5 kg) Motorcykelhållare [A] (Vikt tillval ± 5 kg) Hjulreparationssats vid Punktering HYTTENS UTRUSTNING Förardörr med elfönsterhiss Höjdjusterbara säten i hytten Original vridstolar i hytten i samma färg som i bodelen Manuell luftkonditionering i hytten Automatisk luftkonditionering i hytten 1 O O O O O O Hyttsäng med sängbotten på träspjälor, uppfällbar(a) med hjälp av dämpare och skummadrass i BULTEX Svart termoformad instrumentpanel inspiration karbon Instrumentpanel i Black Piano-stil 0,6 O O O O O O Instrumenten krom-inramade O O O O O O Läderklädd ratt och växelspaksknopp O O O O O O Bilradio KENWOOD Multimedia 2DIN DVD DIVX MP3 Backkamera med skärm, infälld i instrumentpanelen GPS-navigeringssystem 5 O O O O O O Reglage på ratten för radio O O O O O O Mekaniskt solskydd med vinsch Tonade vindrutor Isolerande dubbelveckad gardin: upp/ner (solskydd) och ner/upp (insynsskydd) Yttre beklädnad mot kall väderlek 5 O O O O O O Sidofönster i hytten med dubbla glasrutor (ej förardörr) 10 O O O O O O Utan hyttsäng, med teleskopiskt ben på bordet för sängläge i sällskapsrummet O O O O O O [A] Vid dragkrok: lägre antal sittplatser enligt registreringsbeviset. [B] Se baksidan. O = Tillval, = Ursprung, - = Ej möjligt, = Scandinavian Exclusive 12 13

14 SERIE 80dF Tekniska data * Tânk på När du beställer en RAPIDO, så räknas serieutrustningarna med i fordonets tomvikt. Husbilarnas tomvikt, definierad i enlighet med gällande lagstiftning, omfattar det kördugliga fordonets vikt inklusive förare (75 kg), gasflaska, färskvatt en (beroende på modeller: 20 L)-och bränsletankarna fyllda till 90 % av deras kapacitet med en tolerans på +/- 5 %. Alla fordon som tillverkas är godkända enligt EU:s förordning 1230/2012. Observera! Det åligger användaren att anpassa lasten och antalet passagerare ombord i förhållande till fordonets högsta tillåtna vikt och den monterade extra utrustningens vikt. Låga sängar Höga sängar + ALDE STANDARD + ALDE TILLVAL 8065dF 8066dF FORDONETS DIMENSIONER Totallängd (m) 7,49 7,49 Totalbredd (m) 2,35 2,35 Totalbredd på garage (m) med utfällda backspeglar 2,76 2,76 Totalhöjd (m) [A] 2,89 2,89 PLATSER Bältesplatser Antal passagerare (enligt registreringsbevis) 4** 4** Antal matplatser 5 5 Antal sovplatser Antal sovplatser (tillval utan säng i hytten) VIKT Högsta tillåtna totalvikt Vikt på dragbil och släp [B] LIGHT : 3,5 T / 3,7 T HEAVY : 4,4 T*** LIGHT : 3,5 T / 3,7 T HEAVY : 4,4 T*** Kördugliga tjänstevikt CHASSI Chassi FIAT AL-KO FIAT AL-KO Motor [C] 2,3 L hk 2,3 L hk Avgasreningsnorm Euro 6 Euro 6 Axelavstånd (m) 4,3 4,3 Bredare spårvidd bak (m) 1,98 1,98 DUBBELGOLV MED FÖRVARINGSUTRYMME Dimensioner på interiörens huvudinredning (17,5-20) x 75 x 210 (17,5-20) x 75 x 210 Åtkomst höger sida i cm (H x L) 23 x x x x 72 Åtkomst vänster sida i cm (H x L) NOVABOX + 23 x 72 NOVABOX + 23 x 72 Uppvärmt Ja Ja LASTRUM/LASTUTRYMME Interiörens demensioner (max H x max L) 93 x x 114 Åtkomst höger sida i cm (H x L) 72 x x 89 Åtkomst vänster sida i cm (H x L) 23 x x 89 Uppvärmt Ja Ja Typ av värme ALDE Truma Combi 6 CP PLUS & inet / ALDE inet TILLVAL BÄDDMÅTT SOVPLATSER Säng, bak (mm) 2 x (760 x 1980) 2 x (850 x 2050) eller king size 1370 x 2060 Indragbar hyttsäng (mm) 1400 x x 1910 AUTONOMI Färskvattentank (liter) [D] 130/20 130/20 Spillvattentank (liter) Kylskåpets volym i liter Tjänstevikt: i katalogen angivna värden utgår ifrån mekanisk växellåda, exkl. fordonets tillåtna totala bruttovikt, och med basmotorer. * All data om vikt och mått tillhandahålls med en tolerans på plus minus 5 %. ** 4 platser utan dragkrok / 3 platser med dragkrok ; Högsta tillåtna totalvikt 3700/4400 kg = 4 registrerade platse *** HEAVY chassi: Högsta tillåtna totalvikt = 4400 kg (150 hk/177 hk) (tillval / pristillägg) [A] Totalhöjd = +45 mm med HEAVY chassi och/eller 16 hjul [B] Högsta tillåtna totalvikt 3500/3700 Vikt på dragbil och släp 5500 ; kg [C] Extrautrustning (pristillägg): - Fiat 2,3 L hk - Fiat 2,3 L hk [D] Färskvattentank kan fyllas till en kapacitet på 130 L. Denna ökning leder till en minskning av nyttolast.

15 Integralmodeller på Fiat-AL-KO-chassi med bredare spårvidd bak och dubbelgolv med förvaringsmöjligheter 8086dF 8094dF 8096dF + ALDE TILLVAL FORDONETS DIMENSIONER Totallängd (m) 7,19 7,49 7,49 Totalbredd (m) 2,35 2,35 2,35 Totalbredd på garage (m) med utfällda backspeglar 2,76 2,76 2,76 Totalhöjd (m) [A] 2,89 2,89 2,89 PLATSER Bältesplatser Antal passagerare (enligt registreringsbevis) 4 4** 4** Antal matplatser Antal sovplatser Antal sovplatser (tillval utan säng i hytten) VIKT Högsta tillåtna totalvikt Vikt på dragbil och släp [B] LIGHT : 3,5 T / 3,7 T HEAVY : 4,4 T*** LIGHT : 3,5 T / 3,7 T HEAVY : 4,4 T*** LIGHT : 3,5 T / 3,7 T HEAVY : 4,4 T*** Kördugliga tjänstevikt CHASSI Chassi FIAT AL-KO FIAT AL-KO FIAT AL-KO Motor [C] 2,3 L hk 2,3 L hk 2,3 L hk Avgasreningsnorm Euro 6 Euro 6 Euro 6 Axelavstånd (m) 4,04 4,3 4,3 Bredare spårvidd bak (m) 1,98 1,98 1,98 DUBBELGOLV MED FÖRVARINGSUTRYMME Dimensioner på interiörens huvudinredning (17,5-20) x 75 x 210 (17,5-20) x 75 x 210 (17,5-20) x 75 x 210 Åtkomst höger sida i cm (H x L) 23 x x x x x x 72 Åtkomst vänster sida i cm (H x L) NOVABOX + 23 x 72 NOVABOX + 23 x 72 NOVABOX + 23 x 72 Uppvärmt Ja Ja Ja LASTRUM/LASTUTRYMME Interiörens demensioner (max H x max L) 120 x x x 114 Åtkomst höger sida i cm (H x L) 117 x x x 89 Åtkomst vänster sida i cm (H x L) 112 x x x 89 Uppvärmt Ja Ja Ja Typ av värme Truma Combi 6 CP PLUS Truma Combi 6 CP PLUS Truma Combi 6 CP PLUS & inet / ALDE inet TILLVAL BÄDDMÅTT SOVPLATSER Säng, bak (mm) 1500 x x x 1960 Indragbar hyttsäng (mm) 1400 x x x 1910 AUTONOMI Färskvattentank (liter) [D] 130/20 130/20 130/20 Spillvattentank (liter) Kylskåpets volym i liter Tjänstevikt: i katalogen angivna värden utgår ifrån mekanisk växellåda, exkl. fordonets tillåtna totala bruttovikt, och med basmotorer. * All data om vikt och mått tillhandahålls med en tolerans på plus minus 5 %. ** 4 platser utan dragkrok / 3 platser med dragkrok ; Högsta tillåtna totalvikt 3700/4400 kg = 4 registrerade platse *** HEAVY chassi: Högsta tillåtna totalvikt = 4400 kg (150 hk/177 hk) (tillval / pristillägg) [A] Totalhöjd = +45 mm med HEAVY chassi och/eller 16 hjul [B] Högsta tillåtna totalvikt 3500/3700 Vikt på dragbil och släp 5500 ; kg [C] Extrautrustning (pristillägg): - Fiat 2,3 L hk - Fiat 2,3 L hk [D] Färskvattentank kan fyllas till en kapacitet på 130 L. Denna ökning leder till en minskning av nyttolast

16 SERIE 80dF Utstyr og komfort INTEGRALMODELLERNA 8065dF 8066dF 8086dF 8094dF 8096dF KONSTRUKTION VIKT (KG) Konstruktion NOVATECH Stötsäkra polyesterväggar Stötsäkert polyesterbeklätt tak Underrede till golvet i polyester - externt skydd Karosstruktur golv med polyuretan Isolering styrofoam (tak - väggar - golv) Lastrum i polyuretan med hög hållfasthet KAROSS, FÖNSTER OCH DÖRRAR Kaross, kjol och kofångare i vitt Dörr till bodelen med 2-punktslås och fönster och integrerad avfallsbehållare Dörr till bodelen B: 540 mm - Myggnät till bodelsdörr Centrallås till hytt och bodels dörr med fjärrkontroll Isolerat insteg Isolerat insteg B - Indragbart elmanöverat fotsteg Fönster med fönsterkarmar i polyuretan (utom baktill i 8094dF) Dubblelglas i fönster i bodelen med myggnät och rullgardin Stor taklucka i sällskapsrummet med träinramning - - Stor taklucka i sällskapsrummet med bakgrundsbelyst plexi Taklucka i sovrummet med TEP*-inramning och LED-ljuspunkter Genomskinlig taklucka med myggnät och mörkläggnings gardin Ytterbelysning ovanför bodelsdörren LED LED LED LED LED Magnetiserat luckor på utsidan med 230 V och färskvatten Värmesystem TRUMA Combi 6 med värmereglering CP PLUS - Värmesystem TRUMA Combi 6 EH (gas + el) med värmereglering CP PLUS & inet 0,6 - inet Centralvärme ALDE komfort plus Arctic, med FROST control + inställning av temperatur i sovrummet 65 O - - O ALDE vattenburen golvvärme (tillgänglig endast med värme ALDE) 8 O O - - O ALDE uppvärmningsmatta i hytten (värme ALDE krävs) 6 O O - - O TRUMA-värmeutblås i vindrutan (ej kompatibel med WEBASTO) - Extra bränsledriven värme i hytten med WEBASTO 2Kw 8 O O O O O Uppvärmt spillvattentank Inspektionslucka för gasvärmepanna på utsidan (tillgång för avluftning, underhåll) FÖRVARINGSPLATS Dubbelgolv med förvaringsutrymme med åtkomst inifrån och utifrån Dubbelgolv med uppvärmda förvaringsmöjligheter och belysning Dörr till lastutrymme på vänster och höger sida Gjutet lastutrymme på vänster och på höger sida Höjdjusterbart lastutrymme Uppvärmt lastrum/förvaringsutrymme Fast belysning i lastrummet LED LED LED LED LED Ytterdush med varmvatten, kallvatten 1 O O O O O STÄMNING ELEGANCE-inredning (lister i massiv lönn) eller CASTELLO-inredning Sällskapsrummets inredning bakbelyst med LED i förvaringsutrymmet Undersida till sängen med TEP*-beklädnad och LED-ljuspunkter RAPIDO-broderi på hyttsängens skyddskant DENVER-tyger O O VERONA-, DETROIT-, MANCHESTER-, MONTREAL-, MURANO-tyger/TEP* 5 O O O O O Stil - LÄDER : AUSTIN, RIGA 8 O O O O O Stil tyg/tep*: PARIS SÄLLSKAPSRUM Tåligt skum med hög densitet i sätena i sällskapsrummet Laminatbeklädd arbetsbänk med bordsskiva i faner DUO 3D Hopfällbart bord Japanska gardiner TV-hörna (flatskärm), med fördraget kablage 12 V - koaxial - HDMI (dimensioner i mm: längd höjd djup 80) Högtalare i bodelen 8 matchande kuddar i sovrummet matchande kuddar i sällskapsrummet Skiljevägg dag/natt - - Skiljevägg dag/natt med bearbetad dekor punktssbälten (hytt och bodel) Soffor med armstöd placerade mittemot varandra Innebelysning i bodelen LED LED LED LED LED Stämningsbelysning i sällskapsrummet/kök/sovrummet LED LED LED LED LED Sats med heltäckande matta till bodelen och hytten 11 KÖK Laminatbeklädd arbetsbänk med kant i massivt trä (ELEGANCE), eller kant i fanér DUO 3D (CASTELLO) Köksbänk med förlängningsskiva Belysning under köksbänk LED LED LED LED LED Hängande bakgrundsbelysning till köksfönstren Vita blanka lådor till köksavdelningen med avrundning Mjukstängande lådor med elektiskt centrallås Rektangulär diskho i mönsterpressat rostfritt stål Kökskran i förkromad mässing med keramikpatron Spishäll med 3 brännare i rad i mönsterpressat rostfritt stål med lock och piezo-tändning Kylskåp med förvaringsfack och automatiskt val av energi Vinterluckor för kyskåpsventilation (för användning vintertid) Köksfläkt med LED-belysning Ugn, 28 liter med grill 15 O O O O O * TEP: Polyamidbelagda tyger. O = Tillval, = Ursprung, - = Ej möjligt, = Scandinavian Exclusive

17 Integralmodeller på Fiat-AL-KO-chassi med bredare spårvidd bak och dubbelgolv med förvaringsmöjligheter INTEGRALMODELLERNA 8065dF 8066dF 8086dF 8094dF 8096dF BADRUM VIKT (KG) Toalett med trämöbler Badrumstillbehör i förkromat utförande XXL-badrum i mitten med dubbel skiljevägg - - Duschkolumn i skiffergrå plexi Dusch separat från badrummet - Duschhandtag med vattenbesparande funktion (-22 %) Torkställning Handfat i rostfritt stål med mixerkran i förkromad mässing med keramikpatron Rektangulärt termoformad designhandfat med mixerkran i förkromad mässing med keramikpatron - WC med uttagbar kassett med teleskophandtag och hjul SOVRUM Permanent säng med tålig BULTEX -skummadrass med skiktlimmad spjälförsedd sängbotten med aluminiumram Permanent säng elmanövrerad höjdjusterbar ( 30 cm) Vinkelformad garderob med stor förvaringskapacitet Rundad nattduksbord till mittensängen för bättre åtkomst till förvaringen Stor förvaringslåda på framsidan av sängen Bakgrundsbelysta längsgående förvaringsnischer med 12V-uttag Justerbar lutning på den permanenta sängens sänggavel Infällbar mittensäng Sängens fotända justerbar för att underlätta åtkomst till garderob (höga enkelsängarna) Gardiner till fönstren Bäddmadrass med formminne till den permanenta sängen 6 O O O O O 6 matchande kuddar i sovrummet - Förmonterat kablage HDMI i sovrummet för en extra TV + 12 V ENERGI KOMFORT Bodelsbatteri med relä (100 Ah) Ett andra «underhållsfritt» bodelsbatteri 27 O O O O O Förutrustad för LITIUM batteri - SUPER B READY Funktion «coming home» med automatisk belysning ovanför regnskyddet Kontrollpanel NOVABOX : bättre åtkomst till elcentralen Centraliserad säkringspanel med skyddade extra utgångar Yttre eluttag 230 V Inre eluttag 230 V Inre eluttag 12 V Inre eluttag USB 5 V Automatisk omkopplare med CS-funktion, ger möjlighet att köra med värmen på Förkablerat för solpanel Centralisering av vattenfördelningen (åtkomst till alla anslutningar) BÄRARENS UTRUSTNING Motor 2.3 liters och 130 hk (finns endast till chassi LIGHT) Motor 2.3 liters och 150 hk (Vikt 150 hk/130 hk) 20 O O O O O Motor 2.3 liters och 177 hk (Vikt 177 hk/150 hk) O O O O O Automatisk Comfort Matic växellåda (inkl. ESP) 15 O O O O O 35L chassi: Möjlighet högsta tillåtna vikt 3,7 T Chassi HEAVY = högsta tillåtna vikt 4,4 T (150 hk/177 hk) (inkl. ESP) 40 O O O O O ABS system ESP med «Traction +», ESC, Hill Descent Control (inkl. till Comfort Matic- och Heavy-chassi) 2 Farthållare med begränsare Krockkudde på förarsidan Krockkudde på passagerarsidan Starthjälp till kall motor (Blow-by) Stöldskydd Varselljus med lysdioder Dimljus 0,6 O O O O O Förstärkt generator 200 ampere O O O O O Yttre backspeglar som till buss: elstyrda med avfrostning / färgton vit Yttre backspeglar som till buss: elstyrda med avfrostning och dubbel sikt / färgton vit O O O O O Förstärkt främre upphängning om HEAVY AIR PREMIUM-upphängning x2 bak (endast till HEAVY chassi 4,4 T) 45 O O O O O AIR PREMIUM-upphängning fram/bak x4 (endast till HEAVY chassi 4,4 T) = Full AIR 55 O O O O O Upphängning bak ALC AL-KO 20 O O O O O Upphängning fram ACS (inkompatibel med upphängning Air Premium x4) 3 O O O O O Fristående hjulupphängningar bak (AL-KO) Bakre stödben (bak eller i axelavståndet) 5 Stödben specifik «HEAVY» (vid högsta tillåtna vikt med last = 4,4 T) 5 om HEAVY om HEAVY om HEAVY om HEAVY om HEAVY Alufälgar SCORPION: light (3,5 T eller 3,7 T) = 15-8 O O O Alufälgar SCORPION: light (3,5 T eller 3,7 T) = 16'' (+ 4,5 cm fordonshöjd) 12 O O O O O Alufälgar SCORPION: HEAVY (4,4 T) = 16'' Beroende på modeller O om HEAVY O O om HEAVY Drag [A] (2000 kg under förutsättning att maxvikt på dragbil och släp respekteras) [B] (Vikt tillval ± 5 kg) Motorcykelhållare + Dragstång [A] (Vikt tillval ± 5 kg) Motorcykelhållare [A] (Vikt tillval ± 5 kg) Hjulreparationssats vid Punktering HYTTENS UTRUSTNING Förardörr med elfönsterhiss Dörr med 2-punktslås till förarhytten Höjdjusterbara säten i hytten Original vridstolar i hytten i samma färg som i bodelen Manuell luftkonditionering i hytten Automatisk luftkonditionering i hytten 1 O O O O O Hyttsäng med sängbotten på träspjälor, uppfällbar(a) med hjälp av dämpare och skummadrass i BULTEX Svart termoformad instrumentpanel inspiration karbon Instrumentpanel i Black Piano-stil 0,6 O O O O O Instrumenten krom-inramade O O O O O Läderklädd ratt och växelspaksknopp O O O O O Bilradio KENWOOD Multimedia 2DIN DVD DIVX MP3 Backkamera med skärm, infälld i instrumentpanelen GPS-navigeringssystem 5 O O O O O Reglage på ratten för radio O O O O O Mekaniskt solskydd med vinsch Tonade vindrutor Isolerande dubbelveckad gardin: upp/ner (solskydd) och ner/upp (insynsskydd) Yttre beklädnad mot kall väderlek 5 O O O O O Sidofönster i hytten med dubbla glasrutor (ej förardörr) 10 O O O O O Utan hyttsäng, med teleskopiskt ben på bordet för sängläge i sällskapsrummet O O O O O [A] Vid dragkrok: lägre antal sittplatser enligt registreringsbeviset. [B] Se baksidan. O = Tillval, = Ursprung, - = Ej möjligt, = Scandinavian Exclusive 16 17

18 SERIE DISTINCTION Tekniska data * Tânk på När du beställer en RAPIDO, så räknas serieutrustningarna med i fordonets tomvikt. Husbilarnas tomvikt, definierad i enlighet med gällande lagstiftning, omfattar det kördugliga fordonets vikt inklusive förare (75 kg), gasflaska, färskvatt en (beroende på modeller: 20 L)-och bränsletankarna fyllda till 90 % av deras kapacitet med en tolerans på +/- 5 %. Alla fordon som tillverkas är godkända enligt EU:s förordning 1230/2012. Observera! Det åligger användaren att anpassa lasten och antalet passagerare ombord i förhållande till fordonets högsta tillåtna vikt och den monterade extra utrustningens vikt. Höga sängar + ALDE STANDARD + ALDE TILLVAL [E] i66 i86 i96 FORDONETS DIMENSIONER Totallängd (m) 7,54 7,24 7,54 Totalbredd (m) 2,35 2,35 2,35 Totalbredd på garage (m) med utfällda backspeglar 2,76 2,76 2,76 Totalhöjd (m) [A] 2,89 2,89 2,89 PLATSER Bältesplatser Antal passagerare (enligt registreringsbevis) 4 4** 3*** Antal matplatser Antal sovplatser Antal sovplatser (tillval utan säng i hytten) VIKT Högsta tillåtna totalvikt Vikt på dragbil och släp [B] LIGHT : 3,7 T**** HEAVY : 4,4 T LIGHT : 3,5 T / 3,7 T HEAVY : 4,4 T Tjänstevikt: i katalogen angivna värden utgår ifrån mekanisk växellåda, exkl. fordonets tillåtna totala bruttovikt, och med basmotorer. * All data om vikt och mått tillhandahålls med en tolerans på plus minus 5 %. ** Högsta tillåtna totalvikt 3500 kg = 4 platser utan dragkrok / 3 platser med dragkrok ; Högsta tillåtna totalvikt 3700/4400 kg = 4 registrerade platser *** Högsta tillåtna totalvikt 3500 kg = 3 platser utan dragkrok / 2 platser med dragkrok ; Högsta tillåtna totalvikt 3700/4400 kg = 4 registrerade platser **** i66: vikt minskning 3,5 T ej möjlig [A] Totalhöjd = +45 mm med HEAVY chassi och/eller 16 hjul [B] Högsta tillåtna totalvikt 3500/3700 Vikt på dragbil och släp 5500 ; kg [C] Extrautrustning (pristillägg): - Fiat 2,3 L hk - Fiat 2,3 L hk [D] Färskvattentank kan fyllas till en kapacitet på 130 L. Denna ökning leder till en minskning av nyttolast. [E] ALDE tillval Högsta tillåtna totalvikt = 3700 eller 4400 kg (vikt minskning 3,5 T ej möjlig) LIGHT : TRUMA 3,5 T / 3,7 T - ALDE 3,7 T [E] HEAVY : 4,4 T Kördugliga tjänstevikt CHASSI Chassi FIAT AL-KO FIAT AL-KO FIAT AL-KO Motor [C] 2,3 L hk 2,3 L hk 2,3 L hk Avgasreningsnorm Euro 6 Euro 6 Euro 6 Axelavstånd (m) 4,3 4,3 4,3 Bredare spårvidd bak (m) 1,98 1,98 1,98 DUBBELGOLV MED FÖRVARINGSUTRYMME Dimensioner på interiörens huvudinredning (17,5-20) x 75 x 210 (17,5-20) x 75 x 210 (17,5-20) x 75 x 210 Åtkomst höger sida i cm (H x L) 23 x x x x x x 72 Åtkomst vänster sida i cm (H x L) NOVABOX + 23 x 72 NOVABOX + 23 x 72 NOVABOX + 23 x 72 Uppvärmt Ja Ja Ja LASTRUM/LASTUTRYMME Interiörens demensioner (max H x max L) 120 x x x 114 Åtkomst höger sida i cm (H x L) 112 x x x 89 Åtkomst vänster sida i cm (H x L) 112 x x x 89 Uppvärmt Ja Ja Ja Typ av värme ALDE inet Truma Combi 6 EH CP PLUS & inet Truma Combi 6 EH CP PLUS & inet / ALDE inet TILLVAL BÄDDMÅTT SOVPLATSER Säng, bak (mm) 2 x (850 x 2050) eller king size 1370 x x x 1960 Indragbar hyttsäng (mm) 1400 x x x 1910 AUTONOMI Färskvattentank (liter) [D] 130/20 130/20 130/20 Spillvattentank (liter) Kylskåpets volym i liter

19 Integralmodeller på Fiat-AL-KO-chassi med bredare spårvidd bak och dubbelgolv med förvaringsmöjligheter Låga sängar Höga sängar ALDE STANDARD ALDE STANDARD ALDE STANDARD ALDE STANDARD i165 i190 i1066 i1090 FORDONETS DIMENSIONER Totallängd (m) 7,99 7,99 8,79 8,79 Totalbredd (m) 2,35 2,35 2,35 2,35 Totalbredd på garage (m) med utfällda backspeglar 2,76 2,76 2,76 2,76 Totalhöjd (m) 2,94 2,94 3,05 3,05 PLATSER Bältesplatser Antal passagerare (enligt registreringsbevis) Antal matplatser Antal sovplatser Antal sovplatser (tillval utan säng i hytten) VIKT Högsta tillåtna totalvikt HEAVY : 4,5 T HEAVY : 4,5 T HEAVY : 5 T HEAVY : 5 T Vikt på dragbil och släp Kördugliga tjänstevikt CHASSI Chassi FIAT AL-KO FIAT AL-KO FIAT AL-KO DUBBELAXEL FIAT AL-KO DUBBELAXEL Motor [A] 2,3 L hk 2,3 L hk 2,3 L hk 2,3 L hk Avgasreningsnorm Euro 6 Euro 6 Euro 6 Euro 6 Axelavstånd (m) 4,7 4,7 4,5 / 5,3 4,5 / 5,3 Bredare spårvidd bak (m) 1,98 1,98 1,98 1,98 DUBBELGOLV MED FÖRVARINGSUTRYMME Dimensioner på interiörens huvudinredning (17,5-20) x 75 x 210 (17,5-20) x 75 x 210 (22,5-25) x 79 x 210 (22,5-25) x 79 x 210 Åtkomst höger sida i cm (H x L) 2 X (23 x 72) 23 x x x x x x x x 55 Åtkomst vänster sida i cm (H x L) NOVABOX + 23 x x 47 NOVABOX + 23 x x 47 NOVABOX + 23 x x (23 x 72) NOVABOX + 23 x x (23 x 72) Uppvärmt Ja Ja Ja Ja LASTRUM/LASTUTRYMME Interiörens demensioner (max H x max L) 93 x x x x 114 Åtkomst höger sida i cm (H x L) 72 x x x x x 89 Åtkomst vänster sida i cm (H x L) 23 x x x x x 89 Uppvärmt Ja Ja Ja Ja Typ av värme ALDE inet ALDE inet ALDE inet ALDE inet BÄDDMÅTT SOVPLATSER Säng, bak (mm) 2 x (760 x 1980) 1600 x x (850 x 2000) eller king size 1370 x x 1980 Extra säng, dinett (mm) 900/1030 x /940 x x x 1940 Indragbar hyttsäng (mm) 1400 x x x x 1910 AUTONOMI Färskvattentank (liter) [B] 190/20 190/20 300/ /100 Spillvattentank (liter) Kylskåpets volym i liter Tjänstevikt: i katalogen angivna värden utgår ifrån mekanisk växellåda, exkl. fordonets tillåtna totala bruttovikt, och med basmotorer. * All data om vikt och mått tillhandahålls med en tolerans på plus minus 5 %. [A] Extrautrustning (pristillägg): Fiat 2,3 L hk [B] Färskvattentank kan fyllas till en kapacitet på 190 L, eller 300 L till i1066 och i1090. Denna ökning leder till en minskning av nyttolast

20 SERIE DISTINCTION Utstyr og komfort INTEGRALMODELLERNA i66 i86 i96 i165 i190 i1066 i1090 KONSTRUKTION VIKT (KG) Konstruktion NOVATECH Stötsäkra polyesterväggar Stötsäkert polyesterbeklätt tak Polyesterbeklätt överlappande tak Underrede till golvet i polyester - externt skydd Karosstruktur (tak, väggar, golv) 100% polyuretan Isolering styrofoam (tak - väggar - golv) Total XHP-isolering av chassits delar i dubbelgolvet Lastrum i polyuretan med hög hållfasthet KAROSS, FÖNSTER OCH DÖRRAR Kaross, kjol och kofångare i vitt Dörr till bodelen med 2-punktslås och fönster och integrerad avfallsbehållare Dörr till bodelen B: 540 mm Dörr till bodelen i XL: 625 mm Myggnät till bodelsdörr Centrallås till hytt och bodels dörr med fjärrkontroll Isolerat insteg Isolerat insteg B Isolerat insteg XL Indragbart elmanöverat fotsteg Dörrar med inbyggda kompressionshandtag Fönster med fönsterkarmar i polyuretan Dubbla fönster med myggnät och rullgardin i bodelen Stor taklucka i sällskapsrummet med bakgrundsbelyst plexi Taklucka i sovrummet med TEP*-inramning och LED-ljuspunkter - - Taklucka i sovrummet med bakgrundsbelyst plexi Genomskinlig taklucka med myggnät och mörkläggnings gardin Ytterbelysning ovanför bodelsdörren LED LED LED LED LED LED LED Kjolar av aluminium Helgjuten baksida Luckor XL till gasutrymmet Magnetiserat luckor på utsidan med 230 V och färskvatten Värmesystem TRUMA Combi 6 EH (gas + el) med värmereglering CP PLUS & inet inet Centralvärme ALDE komfort plus Arctic, med FROST control + inställning av temperatur i sovrummet 65 - O Värmesystem ALDE under hyttens säten ALDE vattenburen golvvärme (tillgänglig endast med värme ALDE) 8 O - O O O O O ALDE uppvärmningsmatta i hytten (värme ALDE krävs) 6 O - O O O O O TRUMA-värmeutblås i vindrutan (ej kompatibel med WEBASTO) Extra bränsledriven värme i hytten med WEBASTO 2Kw 8 O O O O O O O Uppvärmt spillvattentank Behållare för rent vatten och spillvatten integrerade i uppvärmt dubbelgolvet Inspektionslucka för gasvärmepanna på utsidan (tillgång för avluftning, underhåll) FÖRVARINGSPLATS Dubbelgolv med förvaringsutrymme med åtkomst inifrån och utifrån Dubbelgolv med uppvärmda förvaringsmöjligheter och belysning Dubbelgolv XL Yttre förvaringslådor på skenor i dubbelgolvets förvaringsutrymme Luckor med gångjärn till den inre förvaringen Luckor till förvaring av skor i bodelens insteg Dörr till lastutrymme på vänster och höger sida Gjutet lastutrymme på vänster och på höger sida Höjdjusterbart lastutrymme Uppvärmt lastrum/förvaringsutrymme Ljusskena i lastutrymmets tak och fast belysning LED LED LED LED LED LED LED Ytterdush med varmvatten, kallvatten STÄMNING ELEGANCE-inredning (lister i massiv lönn) eller CASTELLO-inredning Vitlackerade skåpdörrar i sällskapsrummet Sällskapsrummets inredning bakbelyst med LED i förvaringsutrymmet Takbeläggning i mjukt tyg Undersida till sängen med TEP*-beklädnad och LED-ljuspunkter RAPIDO-broderi på hyttsängens skyddskant DENVER-tyger O O O MONTREAL-, MURANO-tyger/TEP* 5 O O O Stil - LÄDER : AUSTIN, RIGA 8 O O O O O O O Stil tyg/tep*: PARIS Dimmer som lyser upp vardagsrum och sovrum med olika intensitet * TEP: Polyamidbelagda tyger. O = Tillval, = Ursprung, - = Ej möjligt

21 Integralmodeller på Fiat-AL-KO-chassi med bredare spårvidd bak och dubbelgolv med förvaringsmöjligheter INTEGRALMODELLERNA i66 i86 i96 i165 i190 i1066 i1090 SÄLLSKAPSRUM VIKT (KG) Teleskopisk bord ben / Extra tillfällig bäddplats Tåligt skum med hög densitet i sätena i sällskapsrummet Bord med kant i massivt trä (ELEGANCE), eller kant i faner DUO 3D (CASTELLO) Hopfällbart bord 1 Gardiner på gardinstång med öljetter och indirekt belysning TV-hörna (flatskärm), med fördraget kablage 12 V - koaxial - HDMI (dimensioner i mm: längd höjd djup 80) TV-hörna (flatskärm), med fördraget kablage 12 V - koaxial - HDMI (dimensioner i mm: längd höjd djup 70) Inbyggd TV-möbel i soffan för TV Högtalare i bodelen 3 matchande kuddar i sällskapsrummet Skiljevägg dag/natt Skiljevägg dag/natt med bearbetad dekor punktssbälten (hytt och bodel) Höjdjusterbara nackstöd Höger sidosoffa LOUNGE med justerbart sittdjup Soffor med armstöd placerade mittemot varandra Höger sidosoffa med armstöd Förvaringslåda under köksbordet Innebelysning i bodelen LED LED LED LED LED LED LED Belysning i garderob Stämningsbelysning i sällskapsrummet/kök/sovrummet LED LED LED LED LED LED LED Sats med heltäckande matta till bodelen 9/12** KÖK Laminatbeklädd arbetsbänk med kant i massivt trä (ELEGANCE), eller kant i fanér DUO 3D (CASTELLO) - - Skärbräda - - Köksbänk med förlängningsskiva Belysning under köksbänk LED LED LED LED LED - - Hängande bakgrundsbelysning till köksfönstren - - Beklädnad till köksfönstren med integrerad bakgrundsbelyst förvaring Vita blanka lådor till köksavdelningen med avrundning Mjukstängande lådor med elektiskt centrallås Mjukstängande lådor med centrallås - - Förvaring golv till tak med skjutdörrar Korg på skenor och handdukshållare Rektangulär diskho i mönsterpressat rostfritt stål - - Rektangulär diskho i rostfritt stål Kökskran i förkromad mässing med keramikpatron - - Kökskran i förkromad mässing med keramikpatron och dusch Plats för kaffebryggare Nespresso KRUPS INISSIA*** Köksbänk design med bakgrundsbelysning och inbyggt torkställ Spishäll med 3 brännare i rad i mönsterpressat rostfritt stål med lock och piezo-tändning - - Glasspishäll med 2 brännare och piezo-tändning och 1 induktionsplatta W*** Kylskåp med förvaringsfack och automatiskt val av energi Vinterluckor för kyskåpsventilation (för användning vintertid) TechTower: kombinerat kylskåp och ugn Inbyggd köksfläkt med LED-belysning Ugn, 25 liter med grill BADRUM Toalett med trämöbler Badrumstillbehör i förkromat utförande XXL-badrum i mitten med dubbel skiljevägg - Duschkolumn i skiffergrå bakgrundsbelyst plexi Dusch separat från badrummet Duschhandtag med vattenbesparande funktion (-22 %) Torkställning Handfat i rostfritt stål med mixerkran i förkromad mässing med keramikpatron Rektangulärt termoformad designhandfat med mixerkran i förkromad mässing med keramikpatron Rektangulärt termoformad designhandfat med väggmonterad mixerkran i förkromad mässing med keramikpatron Bänkyta vid handfatet i design Duschkabin XL med dubbeldörr i glas Spjälgaller av teaktyp i duschen Handukshållare med bakre konvektorer WC med uttagbar kassett med teleskophandtag och hjul ** i1066/i1090. *** Fungerar endast med 230 V. O = Tillval, = Ursprung, - = Ej möjligt, = Scandinavian Exclusive 20 21

22 SERIE DISTINCTION Utstyr og komfort INTEGRALMODELLERNA i66 i86 i96 i165 i190 i1066 i1090 SOVRUM Permanent säng med madrass med skiktlimmad spjälförsedd sängbotten med aluminiumram och madrass i skumplast BULTEX à haute résilience / 155 mm (inkl. bäddmadrass) Permanent säng med tålig BULTEX -skummadrass med multidirektionell fjädring / 155 mm (inkl. bäddmadrass) VIKT (KG) Permanent säng elmanövrerad höjdjusterbar ( 30 cm) Vinkelformad garderob med stor förvaringskapacitet med tvåfärgad dörr och kantband i krom Rundad nattduksbord till mittensängen för bättre åtkomst till förvaringen Integrerat LED-belysning på mittensängens gavelframsida Skjutbar stång till mittsängens garderob Stor förvaringslåda på framsidan av sängen Bakgrundsbelysta längsgående förvaringsnischer med USB-uttag och 12V-uttag Justerbar lutning på den permanenta sängens sänggavel - - Lutningen på sänggavlarna till de permanenta sängarna är elektriskt justerbar Infällbar mittensäng Sängens fotända justerbar för att underlätta åtkomst till garderob (höga enkelsängarna) Gardiner till fönstren Bäddmadrass med formminne till den permanenta sängen Radiokontroll (ON / OFF volym och kanaler) från bädden 6 matchande kuddar i sovrummet Förmonterat kablage HDMI i sovrummet för en extra TV + 12 V TV-Möbel 24" ENERGI KOMFORT Bodelsbatteri med relä (100 Ah) - - Ett andra «underhållsfritt» bodelsbatteri (inkompatibelt med tillval litiumbatteri) 27 O O O - - Förutrustad för LITIUM batteri - SUPER B READY - - LITIUM batteri 90 AH -10 O O O O O Extra LITIUM batteri 90 AH (total kapacitet = 180 Ah) 13 O O O O O O O Funktion «coming home» med automatisk belysning ovanför regnskyddet Digital kontrollpanel IBS: visar batteriets återstående autonomi NOVABOX : bättre åtkomst till elcentralen Centraliserad säkringspanel med skyddade extra utgångar Yttre eluttag 230 V Inre eluttag 230 V Inre eluttag 12 V Inre eluttag USB 5 V FAVEX automatisk gasomvandlare, med fjärrkontroll, tillåter körning med gasvärme (anti-crash-system) Eldriven tömningsventil i lastutrymmet för att tömma spillvatten - - Eldriven tömningsventil för att tömma spillvatten och rentvatten i teknikutrymmet Förkablerat för solpanel Centralisering av vattenfördelningen (åtkomst till alla anslutningar) Expansionstank BÄRARENS UTRUSTNING Motor 2.3 liters och 130 hk (finns endast till chassi LIGHT) Motor 2.3 liters och 150 hk (Vikt 150 hk/130 hk) 20 O O O Motor 2.3 liters och 177 hk (Vikt 177 hk/150 hk) O O O O O O O Dieseltank 125 liter O O O O Automatisk Comfort Matic växellåda 15 O O O O O O O 35L chassi: Möjlighet högsta tillåtna vikt 3,7 T Chassi HEAVY = högsta tillåtna vikt 4,4 T (150 hk/177 hk) (inkl. ESP) 40 O O O Chassi HEAVY = högsta tillåtna vikt 4,5 T (150 hk/177 hk) (inkl. ESP) Chassi HEAVY = högsta tillåtna vikt 5 T (150 hk/177 hk) (inkl. ESP) ABS system ESP med «Traction +», ESC, Hill Descent Control Farthållare med begränsare Krockkudde på förarsidan Krockkudde på passagerarsidan * TEP: Polyamidbelagda tyger. O = Tillval, = Ursprung, - = Ej möjligt, = Scandinavian Exclusive

23 Integralmodeller på Fiat-AL-KO-chassi med bredare spårvidd bak och dubbelgolv med förvaringsmöjligheter INTEGRALMODELLERNA i66 i86 i96 i165 i190 i1066 i1090 BÄRARENS UTRUSTNING Starthjälp till kall motor (Blow-by) Stöldskydd VIKT (KG) Varselljus med lysdioder Strålkastare 100 % LED O O Dimljus Förstärkt generator 200 ampere O O O O O O O Yttre backspeglar som till buss: elstyrda med avfrostning och dubbel sikt / färgton vit - - Exteriöra backspeglar som till buss: elstyrda, med avfrostning och dubbelsikt / två färgtoner Förstärkt främre upphängning Förstärkt främre upphängning om HEAVY AIR PREMIUM-upphängning x2 bak (endast till HEAVY chassi >= 4,4 T) 45/70** O O O O O O O AIR PREMIUM-upphängning fram/bak x4 (endast till HEAVY chassi >= 4,4 T) = Full AIR 55/80** O O O O O O O Upphängning bak ALC AL-KO 20 O O O O O - - Upphängning fram ACS (inkompatibel med upphängning Air Premium x4) 3 O O O O O O O Fristående hjulupphängningar bak (AL-KO) - - Dubbelaxel med fristående hjulupphängning bak (AL-KO) Bakre stödben (bak eller i axelavståndet) Stödben specifik «HEAVY» (vid högsta tillåtna vikt med last >= 4,4 T) om HEAVY om HEAVY om HEAVY Alufälgar SCORPION: light (3,5 T eller 3,7 T) = 15-8 O O Alufälgar SCORPION: light (3,5 T eller 3,7 T) = 16'' (+ 4,5 cm fordonshöjd) 12 O O O Alufälgar SCORPION: HEAVY (>= 4,4 T) = 16'' Beroende på modeller O O O O O Stålfälgar 16'' Drag [A] (2000 kg under förutsättning att maxvikt på dragbil och släp respekteras) [B] (Vikt tillval ± 5 kg) Motorcykelhållare + Dragstång [A] (Vikt tillval ± 5 kg) Motorcykelhållare [A] (Vikt tillval ± 5 kg) Hjulreparationssats vid Punktering HYTTENS UTRUSTNING Dörr med 2-punktslås till förarhytten P P P P Förardörr med elektriska impulsfönsterhissar Höjdjusterbara säten i hytten AGUTI-vridstolar i hytten i samma färg som i bodelen Manuell luftkonditionering i hytten Automatisk luftkonditionering i hytten 1 O O O O O O O Hyttsäng med sängbotten på träspjälor, uppfällbar(a) med hjälp av dämpare och skummadrass i BULTEX Hyttsäng med sängbotten på träspjälor, uppfällbar(a) elektriskt och skummadrass i BULTEX O O O Hyttsäng XL Heltäckande matta i hytten Instrumentpanel i läderstil inspiration karbon med synliga vita sömmar Instrumentpanel i Black Piano-stil 0,6 O O O O O O O Instrumenten krom-inramade Läderklädd ratt och växelspaksknopp Bilradio KENWOOD Multimedia 2DIN DVD DIVX MP3 Backkamera med skärm, infälld i instrumentpanelen - - Backkamera med skärm och dubbelsikt, infälld i instrumentpanelen GPS-navigeringssystem 5 O O O O O O O Reglage på ratten för radio Mekaniskt solskydd med vinsch Tonade vindrutor Isolerande dubbelveckad gardin: upp/ner (solskydd) och ner/upp (insynsskydd) - - Elmanövrerad isolerand dubbelveckad gardiner till vindrutan: upp/ner (solskydd) och ner/upp (insynsskydd) Yttre beklädnad mot kall väderlek 5 O O O O O O O Sidofönster i hytten med dubbla glasrutor (ej förardörr) 10 O O O O O Utan hyttsäng, med teleskopiskt ben på bordet för sängläge i sällskapsrummet O O O O O - - ** i1066/1090. [A] Vid dragkrok: lägre antal sittplatser enligt registreringsbeviset. [B] Se baksidan. O = Tillval, = Ursprung, - = Ej möjligt, = Scandinavian Exclusive, P = Pack EXECUTIVE 22 23

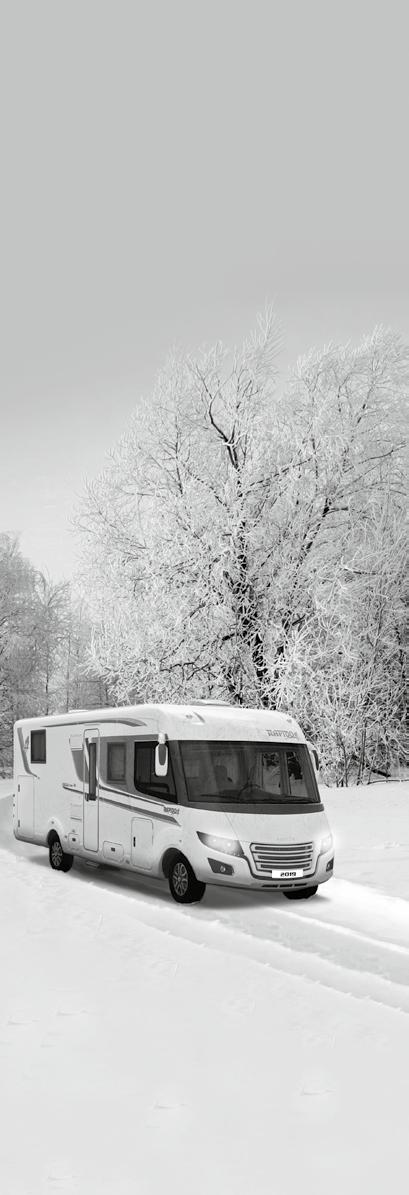

24 De många framgångarna under en lång tid gör att RAPIDO känner samhörighet med de skandinaviska länderna. För er, våra svenska, norska, danska och finska kunder, har vi anpassat våra produkter så att de ska passa era alldeles speciella behov: fordonens isolering, värmen, de tekniska installati onerna som opti merats och den särskilt utvecklade utrustningen. Nu har RAPIDO tagit ytt erligare ett steg för er med sin nya och speciella husbil: Scandinavian Exclusive. Hela utbudet av Rapidos husbilar 2019, som återfinns hos våra skandinaviska återförsäljare, är anpassade till nordiskt klimat och, beroende på modell*, utrustade med: ELUPPVÄRMDA GOLV ELLER UPPVÄRMDA DUBBELGOLV SYSTEM TRUMA 6 EH & INET ELLER ALDE ARCTIC+ PACK SELECT** (SERIERNA 6F, 8F, 80dF) / PACK EXECUTIVE*** (SERIERNA 70F, DISTINCTION) SATS MED HELTÄCKANDE MATTA TILL BODELEN OCH HYTTEN UPPVÄRMD SPILLVATTENTANK ESP, TRACTION+ - RCS Laval Ph. : P. Rebmann, Istock, Getty images - Stylisme : Emilie BERGER - Édition 09/2018 (SU) STÖDBEN BAK SÄRSKILD LOGOTYP «SCANDINAVIAN EXCLUSIVE» VIKBART BORD d ** Pack SELECT innehåller blan : dell mo på de oen ber och annat, AGERARSIDAN K ROCKKUDDE PÅ PASS F ARTHÅLLARE STAVVISANDE E L-STYRDA OCH FRO BACKSPEGLAR RE KENWOOD B ILRADIO OCH HÖGTALA B ACKKAMERA I SOTERMISKA GARDINER FÖR MÖRKLÄGGNING I HYTT F ÖNSTER I DÖRREN OCH INTEGRERAD SOPTUNNA H ÖGTALARE I BODELEN ÖRR M YGGNÄT TILL BODELSD bland ** Pack EXECUTIVE innehåller : dell mo på de oen ber och annat, STÅENDE I BS: VISAR BATTERIETS ÅTER MI AUTONO TILL FÖRARHYTTEN D ÖRR MED 2-PUNKTSLÅS FORMMINNE B ÄDDMADRASS MED A SÄNGEN ENT MAN PER TILL DEN VÄXELSPAKSKNOPP OCH T RAT ÄDD RKL L ÄDE KENWOOD R EGLAGE PÅ RATTEN FÖR RADIO / OFF VOLYM R ADIOKONTROLL (ON OCH KANALER) FRÅN BÄDDEN D IMSTRÅLKASTARE AR ROMADE INSTRUMENTRING K...* * Se detaljer för varje modell i den tekniska guiden. Vikterna som anges i de tekniska specifikationerna för utrustning ingår inte i fordonets tjänstevikt och dras ifrån nyttolasten. «RAPIDO 2019 mer skandinavisk än någonsin» RUE DES PERROUINS - CS MAYENNE CEDEX - FRANCE - TEL FAX Vissa modeller i denna katalog kan vara avbildade med tillvalsutrustning. Icke avtalsfastställda bilder: design- och utsmyckningskomponenter och andra accessoarer ingår ej. En del av RAPIDO-produktionen går på export och egenskaperna hos dessa modeller kan variera från ett land till ett annat; för exakta beskrivningar av de modeller som marknadsförs, ber vi dig att kontakta din återförsäljare. RAPIDO förbehåller sig rätten att göra ändringar av modellerna utan meddelande i förväg. Trots den omsorg som lagts ned i produktionen av denna katalog, är den inte att betrakta som ett avtalsdokument. Din återförsäljare står till ditt förfogande för att ge dig ytterligare information. [B] Den maximala tekniskt tillåtna släpvagnsvikten är en uppgift som beror på homologeringen av det körklara fordonet. Beroende av dragstången som ska monteras på fordonet och de specifika värden som anges av tillverkaren av dragstången och dragkroken, kan den maximala vikten av släpvagnen som kan bogsera fordonet vara lägre. Kopplingshållfasthetsegenskaperna (särskilt värde D och S) är markerade på en skylt som är fastsatt på dragkroken. D-värdet används för att bestämma den maximala tillåtna kopplingsvikten (MR) med följande beräkning: MR = (DxTx1000)/[Tx9,81)-(1000xD)], med: T = största möjliga fordonsvikt med last (i kg) och D = värde (i kn) att läsa av på kopplingen. Maximal släpvagnsvikt (i kg) är alltså lägre eller lika med MR för största möjliga fordonsvikt som kan gå upp till 2000 kg.
