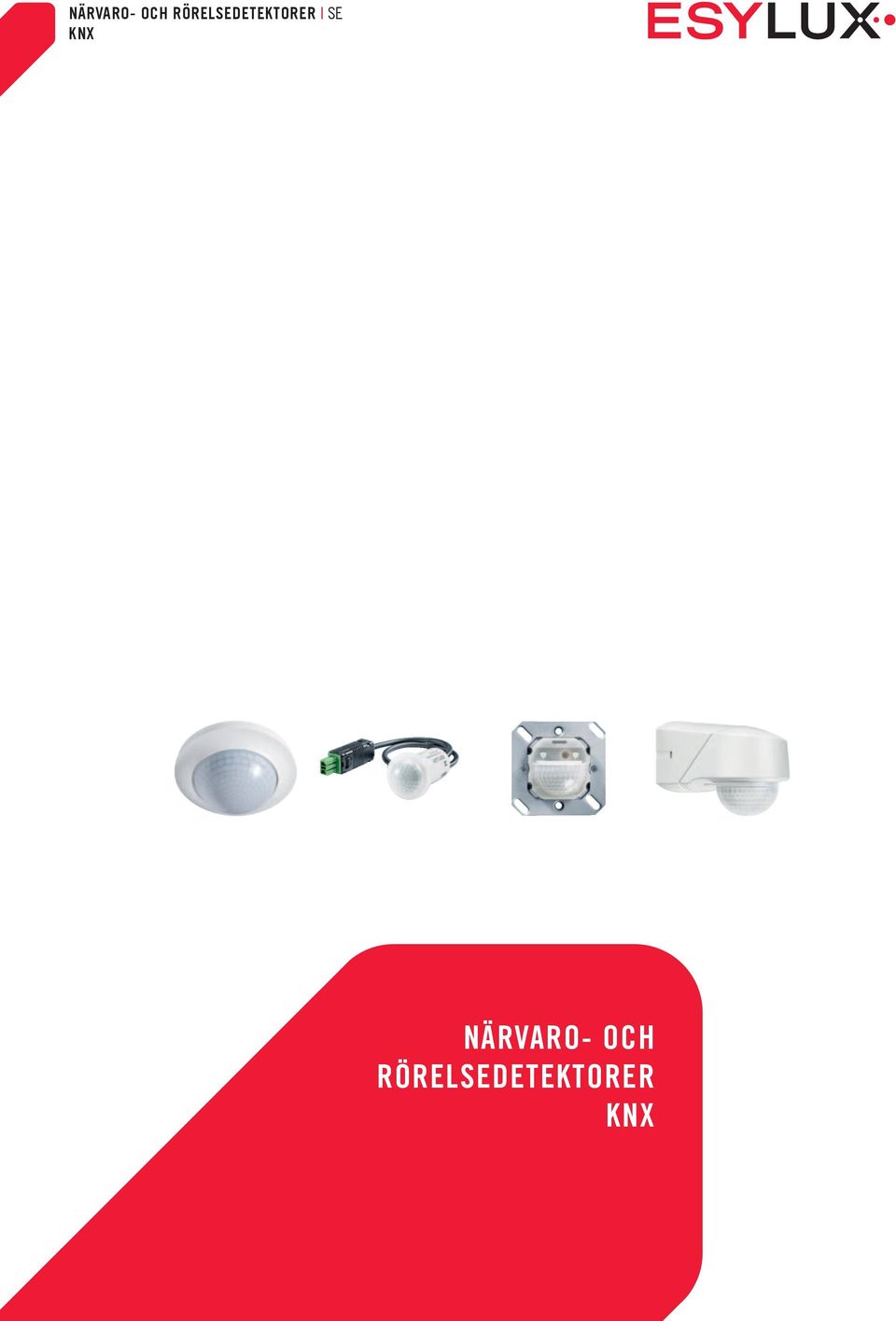

1 NÄRVARO- OCH RÖRELSEDETEKTORER SE KNX NÄRVARO- OCH RÖRELSEDETEKTORER KNX

2 FÖRSTKLASSIGA FÖRDELAR FÖR KNX-BUSSYSTEMET NÄR DET GÄLLER DEN STÄNDIGT VÄXANDE MEDVETENHETEN KRING ENERGIEFFEKTIVITET OCH DRIFTSKOSTNADSOPTIMERING BLIR BYGGNADSSTYRNING VIA BRANSCHÖVERSKRIDANDE KNX-ANVÄNDNINGAR ALLTMER BETYDELSEFULLA. SOM MARKNADSPIONJÄR INOM INTELLIGENTA NÄRVARO- OCH RÖRELSEDETEKTORER HAR ESYLUX SOM MÅLSÄTTNING ATT UPPVÄRDERA KNX-BUSSYSTEMET MED SPECIALPRODUKTER. VI HAR LÅTIT VÅRA KRAFTFULLA KNX-PRODUKTER INSPIRERAS AV CA 20 ÅRS UTVECKLINGSERFARENHET. OAVSETT OM DET RÖR SIG OM ETT INBYGGT SKYMNINGSRELÄ, GÅNGRIKTNINGSDETEKTERING ELLER AKUSTIKSENSORER NÄRVARO- OCH RÖRELSEDETEKTORERNA FRÅN ESYLUX GER DITT KNX-BUSSYSTEM FÖRSTKLASSIGA SINNEN SOM ÄR AKTIVA DAG OCH NATT. DET SPELAR INGEN ROLL HUR SPECIFIKA KRAVEN ÄR VI ERBJUDER INNOVATIVA PRODUKTER FÖR REALISERING AV KRÄVANDE KNX-ANVÄNDNING I MODERNA BYGGNADER. VI ÄR MEDLEM Som medlem i KNX Association tillverkar ESYLUX KNXcertifierade produkter, som vi kommer att presentera i denna broschyr. SKÄRPTA SINNEN FÖR ÖKAD EFFEKTIVITET: DE NYA KNX-DETEKTORERNA FRÅN ESYLUX INNEHÅLL SIDA Förord 4-5 Användningsområden 6-7 Mini-detektorer 8-9 Väggdetektorer Takdetektorer Detektorer för utomhusbruk Fjärrstyrning Produktöversikt, tillbehör INNEHÅLL 3

3 ENERGI BARA NÄR DEN BEHÖVS Den europeiska standarden EN handlar om b la energieffektiviteten i byggnader och innehåller ett system med effektivitetsklasser. De återspeglar graden av byggnads-styrning och samarbetet mellan olika branscher samt mellan olika användningsområden. Det står snabbt klart att: vid optimal styrning och optimalt samarbete/samspel kan energibehovet enkelt sänkas med 50 %. Av denna anledning ökar efterfrågan på energieffektiva KNX-lösningar mer och mer. PIONJÄR INOM ENERGIEFFEKTIVITET Var dock uppmärksam på följande: för att besparingspotentialen ska kunna optimeras fullt ut bör alla fördelar med KNX-BUSSYSTEMET nyttjas. Konkret innebär detta: att bara förena räcker inte det måste även ske på ett intelligent sätt. Här kommer detektorerna från ESYLUX in i bilden. Tack vare innovativ teknik minskar de inte bara energiförbrukningen, och driftskostnaderna utan de bidrar även till minskade CO2-utsläpp. Den takmonterade närvarodetektorn PD-C360i/24 KNX från ESYLUX kan koordinera nästintill alla byggnadsfunktioner på ett energi-effektivt och behovsanpassat sätt. Så snart närvarodetektorn har anslutits till de andra komponenterna i KNXinstallationen anpassar sig hela det tekniska systemet beroende på personers närvaro och frånvaro efter de aktuella behoven. Så enkelt och samtidigt så innovativt! Vid planeringen av avancerade KNX-lösningar är ESYLUX-detektorerna riktiga specialister. Från vinklade tvättutrymmen via designlobbyer och utställningsytor till klassrum vi har den rätta lösningen för alla behov. Låt dig övertygas på följande sidor! KNX-bussystem VÄRME KOMMUNIKATION ENERGIEFFEKTIVITET A SÄKERHETSTEKNIK Högpresterande BACS-system och TBM BELYSNING B C Avancerade BACS-system och TBM KLIMATISERING AUTOMATISERING BACS-system av standardtyp VENTILATION SOLSKYDD D Icke energieffektiva BACS-system De fyra effektivitetsklasserna för byggnadsstyrningssystem 4 FÖRORD KNAPP/BRYTARE Närvarodetektorer en viktig komponent i samspelet mellan branscher (när det gäller byggnadsstyrning) FÖRORD 5

4 NÄR DESIGNEN STÅR I FÖRGRUNDEN: VÅRA KNX-MINI-DETEKTORER DEN HÄR MISSAR INGENTING: KNX-VÄGGDETEKTORN FRÅN ESYLUX HÖGRE, MER FLEXIBLA, MER MÅNGSIDIGA: VÅRA KNX-TAKDETEKTORER FULL KONTROLL: KNX-DETEKTORN FÖR UTOMHUSBRUK FRÅN ESYLUX Oavsett om det handlar om eleganta hotellobbyer eller moderna kongressbyggnader överallt där designen spelar roll kan en närvarodetektor smygas in i miljön på ett diskret sätt. Liknande krav ställs på utställningslokaler, där föremål framhävs med hjälp av belysning. Beroende på besökares närvaro ser PD-C360i/8 mini KNX till att rummet, eller vissa enskilda områden, får exakt rätt belysning. Som en regissör agerar den i bakgrunden, men är samtidigt hela tiden i händelsernas centrum. En stor spelare i liten förpackning som du definitivt bör lära känna. Vinklade utrymmen är en riktig utmaning för närvarodetektorer. Därför har vår väggdetektor extra skarpa sinnen. Den litar inte bara på vad den ser, utan utnyttjar samtidigt sin hörsel. Av denna anledning passar KNX-väggdetektorn från ESYLUX också utmärkt för toaletter/badrum eller korridorer med alkover som ligger utom synhåll för detektorn. PD-C 180i KNX - en fulländad konstnär med unika förmågor. När förhållandena i olika byggnadsmiljöer varierar krävs en universallösning som klarar så många användningsområden som möjligt. Utrymmen med varierande takhöjder ska kunna utrustas lika enkelt som konferensrum med dagsljusinsläpp eller skolbyggnader med specifika krav. PD-C360i/24 KNX från ESYLUX mästrar dessa utmaningar på ett utmärkt sätt tack vare sina tre ljuskanaler och en extra VVKstyrning. En riktig universallösning! En utomhusbelysning anpassad efter olika behov och önskemål är ett krav som många kunder ställer. Utan att reagera på oönskade rörelser ska den kunna visa gästerna vägen i mörkret och hålla inkräktare borta. Ingen enkel uppgift för en utomhusdetektor som utsätts för olika rörelser. RC 230i KNX är högst kvalificerad för sådana situationer tack vare sitt professionella utförande med en högteknologisk lins och PIR-sensorer med känslighetsanpassning. Perfekt utrustad mästerlig bevakning från ESYLUX. 6 ANVÄNDNINGSEXEMPEL ANVÄNDNINGSEXEMPEL 7

5 BIG PLAYER STOR EFFEKTIVITET, LITET FORMAT: PD-C360i/8 mini KNX-NÄRVARO- DETEKTORN FRÅN ESYLUX. Diskret och kompakt som ingen annan tack vare inbyggd sensor och effektdel i ett och samma hölje. Därmed erbjuder den här mini-detektor-serie den minsta lösningen när du vill till- och frånkoppla, dimma eller KNX-styra ljus på ett bekvämt och energieffektivt sätt. Klämringar och ny låsfjäderteknik möjliggör dessutom en snabb och enkel installation. Så litet och smidigt kan stort vara. FUNKTIONER: 8 m bevakningsområde ljusberoende rörelsedetektering dagsljusberoende till-/frånkoppling/reglering orienteringsljus ljusoberoende kanal för VVK-användning enkel enhet kan användas som master eller slav manuell överstyrning av kanalerna är möjlig spärrning av kanalerna via självständigt objekt infälld takmontering IP 55. Ytterligare teknisk information och produktvarianter hittar du på sidorna MINI-DETEKTORER 9

6 FJÄRRSKÅDARE FÖRSTKLASSIGA FÖRDELAR FÖR KNX- BUSSYSTEMET: NÄRVARODETEKTORN PD-C180i KNX FRÅN ESYLUX. Utöka ditt KNX-bussystem med de skärpta sinnena hos PD-C180i KNX. Den har en innovativ detektering av gångriktningen och en inbyggd akustiksensor. Den lokaliserar ljud och detekterar på så vis till och med vinklade utrymmen. En orienterings- och nattljusfunktion ger extra komfort och säkerhet. På detta sätt blir ditt KNX-bussystem en riktig fjärrskådare! FUNKTIONER: 16 m bevakningsområde detektering av gångriktning dagsljusberoende till-/frånkoppling/reglering inbyggd akustiksensor skymningsrelä ljusoberoende kanal för VVK-användning detektering av ljusstyrka via objekt nattljusfunktion/orienteringsljus enkel enhet kan användas som master eller slav Ytterligare teknisk information och produktvarianter hittar du på sidorna VÄGGDETEKTORER 11

7 DE ALLSIDIGA ALLTID DET RÄTTA VALET: NÄRVARODETEKTORN PD-C360i/24 KNX FRÅN ESYLUX. Effektiv och mångsidig. Närvarodetektorn PD-C360i/24 KNX har svaret på allt: bevakningsområde på upp till 24 m, utanpåliggande och infälld montering, oberoende styrning av 3 belysningszoner (till-/frånkoppling eller dimmerfunktion), extra brytkontakt för VVK-styrning samt mycket mer. Bästa effekt vid enkel montering en riktig konstnär. FUNKTIONER: 24 m bevakningsområde dagsljusberoende till-/frånkoppling/reglering orienteringsljus helautomat/halvautomat ljusoberoende kanal för VVK-användning enkel enhet kan användas som master eller slav justering av känslighet via Dip-brytare manuell överstyrning av kanalerna är möjlig spärrning av kanalerna via självständigt objekt. Ytterligare teknisk information och produktvarianter hittar du på sidorna TAKDETEKTORER 13

8 MÄSTERLIG BEVAKNING HÖKÖGON FÖR KNX-BUSSYSTEMET: RÖRELSEDETEKTORN RC 230i KNX FRÅN ESYLUX. RC 230i KNX missar ingenting tack vare sina förstklassiga sinnen. Den avancerade linstekniken liksom den innovativa gångriktningsdetekteringen ger full kontroll. De optiska färdigheterna i kombination med busskopplaren ger en perfekt komplett lösning som gör varje KNX-bussystem effektivare och ger ägaren ökad komfort och säkerhet. Satsa på mästerlig bevakning. FUNKTIONER: 20 m bevakningsområde underkrypskydd skymningsrelä dagsljusberoende till-/frånkoppling/reglering orienteringsljus detektering av gångriktning ljusoberoende kanal för VVK-användning telegram kan skickas cykliskt enkel enhet kan användas som master eller slav Ytterligare teknisk information och produktvarianter hittar du på sidorna DETEKTORER FÖR UTOMHUSBRUK 15

9 INDIVIDUALISTER TILLFÄLLIG ÖVERSTYRNING AV KNX- PROGRAMMERINGEN: FJÄRRKONTROLLEN Mobil-PDi/User GÖRDETMÖJLIGT. Vill du avvika tillfälligt från de programmerade KNXparametrarna? Inga problem med Mobil-PDi/User. Den ger användaren möjlighet att när som helst ta fram en alternativ belysningsscen, utan att KNXprogrammeringen behöver anpassas. Utvecklad för alla som älskar självständighet. FUNKTIONER: manuell dimning av belysningen med knapptryckning manuell till-/frånkoppling av belysningen gör montering av en extra sensorknapp överflödig tillfällig lagring av en individuell belysningsscen med knapptryckning. FJÄRRSTYRNING 17

10 PRODUKTÖVERSIKT PRODUKTNAMN PD-C360i/8 mini KNX PD-C360i/12 mini KNX E.nr Nätspänning 29 V - 31 V 29 V - 31 V Bevakningsområde Underkrypskydd Räckvidd (vid rekommenderad monteringshöjd) Ø 8 m Ø 12 m Rekommenderad/maximal monteringshöjd 3 m / 5 m 3 m / 5 m FUNKTIONER Enkel enhet, kan användas som master eller slav Ljusberoende rörelsedetektering 1 1 Detektering av gångriktning Ljusoberoende kanal för VVK-användning Manuell spärrning av VVK-kanalen IR-mottagning för tillfällig överstyrning Konstantljusreglering Detektering av ljusstyrka via objekt Telegram kan skickas cykliskt Inbyggd akustiksensor Justering av känslighet via Dip-brytare Manuell överstyrning av kanalerna Manuell spärrning av ljusberoende kanal Skymningsrelä Nattljusfunktion Orienteringsljusfunktion (2 x 0-50 %) Helautomatik/halvautomatik Ljusmätning blandljus blandljus Räckviddsanpassning för varje sensor via parametrar Tillåten omgivningstemperatur 5 C - 35 C 5 C - 35 C MONTERING Väggmontering Takmontering Infälld takmontering IP 55 IP 55 Infälld Utanpåliggande Takinbyggnad med inbyggnadssats (tillbehör) Montering i inner-/ytterhörn (tillbehör) TILLBEHÖR Fjärrkontroll Mobil-PDi/User Fjärrkontroll Mobil-RCi-M X-REMOTE-fjärrkontroll Utanpåliggande dosa-c IP 20 vit/silver / Utanpåliggande dosa-c IP 54 vit/silver / Takinbyggnadssats-C Kapslingssats-C360/8 silver Kapslingssats-C360/24 silver Täckram IP 20 olika färger Täckram IP 44 vit Utanpåliggande dosa IP 20/IP 44 vit Adapter för spotlights 51/ Skyddskorg 180/ Skyddskorg 165/ RC hörnsockel vit PD-C180i KNX PD-C180i KNX ECO PD-C360i/8 KNX PD-C360i/24 KNX PD-C360i/24 KNX ECO RC 230i KNX V - 31 V 29 V - 31 V 29 V - 31 V 29 V - 31 V 29 V - 31 V 29 V - 31 V m 16 m Ø 8 m Ø 24 m Ø 24 m 20 m 1,1 m / 2,2 m 1,1 m / 2,2 m 3 m / 5 m 3 m /10 m 3 m / 10 m 2,5 m blandljus blandljus blandljus blandljus blandljus blandljus 5 C - 35 C 5 C - 35 C 5 C - 35 C 5 C - 35 C 5 C - 35 C -25 C C IP 20 / IP 44 IP 20 / IP 44 IP 20 IP 20 IP 20 IP 20 / IP 44 IP 20 / IP 44 IP 20 / IP 54 IP 20 / IP 54 IP 20 / IP 54 IP 54 IP 20 IP 20 IP PRODUKTÖVERSIKT PRODUKTÖVERSIKT 19
