BERSÅ - Nordbygg 2010

Transkript

1 ERSÅ - Nordbygg 2010 kaffemaskin café kassa kylar kyldisplay bakförråd info tv & trycksaker exteriörperspektiv Planritning skuren vid 2100mm, skala 1:100 N - plan C D E

2 Fasader Fasadritningar skala 1:100 norrfasad östfasad söderfasad västfasad När man rör sig runt paviljongen får man, beroende på i vilken vinkel man har rastrerna, mer eller mindre insyn genom dessa. Mot norr öppnar sig paviljongen mot scenen som ligger m från cafét. I söder ligger entrén till mässan. Cafédisk, träinformation och bekväma sittplatser är väl synliga åt detta håll. På väggen mot öst presenteras studenttävlingen Nya Ögon på Trä och de förslag som fått hedersomnämnaden. På väggen mot väst finns en 42 tv-skärm och plats för drygt 20 trycksaker som presenterar träbranchen. - fasader C D E

3 Sektioner Sektioner och rastertrianglar skala 1: mm mm 7200 mm sektion mm 1 - kylar mm mm sektion dörr till bakförråd - kyldisplay 4 - uppåtfälld lucka - bakförråd mm mm 700 mm 1100 mm mm 4200 mm 7100 mm 4000 mm mm 900 mm mm 9700 mm 4800 mm 900 mm 800 mm 4800 mm plan C - sektion D E

4 Konstruktion Konstruktiva detaljer Lamellerna sågas så att de får en tapp som kan limmas in i limträbalken. Lamell dimensionen är 7x2mm. De rasterbildande trälamellerna roteras 0 grader. De fästs in i limträbalken i tapphål. 4mm 10mm 11mm 0mm 0 graders vridning Rastertrianglarna fästs ihop med inlimmad skruv. Dimensionen på limträbalken är 180x90mm DI 16mm 480mm 180mm 00mm 16mm 90mm Där rastertrianglarna möts övertill försänks stålinfästningar ovantill för att ge ett så estetiskt tilltalande utseende som möjligt. 2mm 4mm 6mm 7mm 0mm 11,mm 0mm DI 4mm 180mm 0mm 90 mm 0mm 10mm mm D Infästningen ner till utav rastertrianglarna sker med specialsvetsade stålinfästningar. På dessa fästs sedan vajrarna i öglor. C Vajer som tar upp drag mellan punkt och C. Vajern göms under plastgräsmattan. Vajer som tar upp drag mellan punkt och. Vajern göms under plastgräsmattan 200mm C D - detaljer E

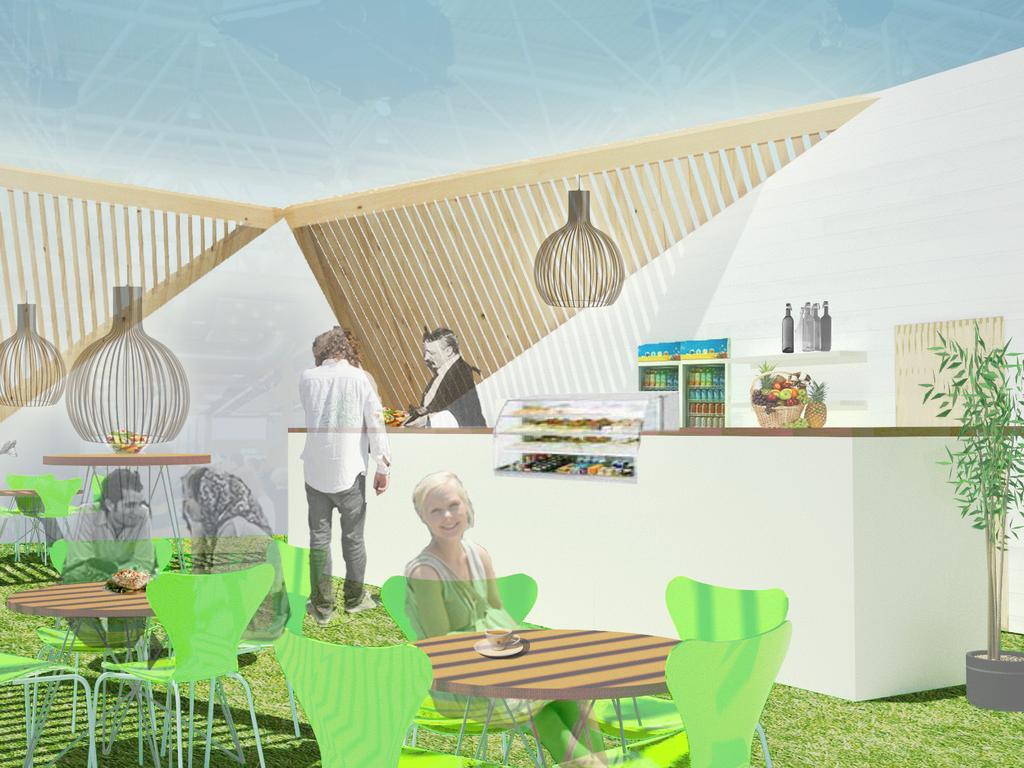

5 eskrivning Formkoncept 1. Ett rätblock med tomtytan som area. 2. Den övre rektangeln minskas för att skapa en mer dynamisk form.. Formen vrids medurs och skalas ner något för att optimera paviljongens form och funktion. Material och färg Paviljongen är ett showroom som visar upp ett brett spektrum utav träprodukter. Trianglarna är gjorda av finhyvlat limträ och lameller av gran. Väggen bakom cafédisken och cafédiskens vertikala ytor är klädda med vitlaserad ask. änkskivan på cafédisken, som är av finslipad massiv ek, har infällda materialprov. Här visas en mängd träslag och behandlingar av dessa. Ger man varje materialprov en yta på 20x20 cm kan man visa drygt fyrtio stycken. Golvet täcks av en grön plastgräsmatta. Idé Med få rena formelement skapas en pigg paviljong på ett nyskapande sätt. Med ett enkelt grepp ges ett tydligt rum. Upplevelsen av att sitta inne i paviljongen liknar den att sitta i en berså en solig sommardag. Liksom i bersån silas ljuset genom träelement, de rastrerade trianglarna, och spelar på inredning och besökare som gästar cafét. På golvet placeras en plastgräsmatta för att koppla till naturen och miljöfördelarna med trä. interiörperspektiv Möblering åde stolar och fåtöljer är designade av rne Jabcosen. Stolarna är gröna Sjuan stolar och fåtöljerna är av modellen Ägget. Små levande träd placeras i pavlijongen. Cafét erbjuder 22 sittplatser och 10 ståplatser. Teknik Lamporna är Octo, designade av Seppo Koho. De är hängda från taket. För att få de fina skuggbildningarna är paviljongens sidor belysta utifrån med armaturer fästa i mässans takkonstruktion. Fågelkvitter ljuder i bakgrunden genom gömda högtalare, och det doftar av trä! C D E - beskrivning
