ORIGINAL TILLBEHÖR. Smidiga tillbehör till fordonsinredningen från Sortimo.

Transkript

1 ORIGINAL TILLBEHÖR Smidiga tillbehör till fordonsinredningen från Sortimo

2 från Sortimo modernare, lättare, effektivare globelyst är nästa generation fordonsinredning från Sortimo. Oavsett om det gäller individuell indelning för lådor eller djupa hyllor, förvaringsfack, förankringsskenor eller arbetsbänkar du utformar globelyst helt efter dina behov. 100 % individuellt, 100 % Sortimo. INNEHÅLL Sortimos värld av tillbehör... S. 4 tillbehör till Globelyst... S. 6 avdelare för lådor.... S. 8 antiglidmattor för lådor.... S. 10 Avdelare för djupa hyllor och hyllplan S. 12 Väskstöd och långgodshylla i lättviktskonstruktion... S. 13 Verktygsplåtar med tillbehör.... S. 14 Dunkar och tillhörande fästsystem... S. 18 Förankringsskenor... S. 20 Spännstänger.... S. 22 ProSafe-förankringssystem... S. 24 Surrningsband... S. 26 Tillbehör till lastsäkring... S. 28 Arbetsbänkar... S. 32 Sortimo-originaltillbehör... S. 34 Hållare.... S. 36 Specialhållare... S. 38 Fällbord.... S. 39 Varningstillbehör... S. 40 Brandsläckare och förbandslåda... S. 41 i-boxxar för alla tillfällen.... S. 42 Rengöringstillbehör.... S. 44 Teleskopstegar... S. 46 Handstrålkastare.... S. 48 Arbetsstrålkastare.... S. 50 Växelriktare... S. 52 Uttag.... S. 54 Lastramper S. 55 Ventilation... S. 56 Takhållare.... S. 58 Passagerarutrymme.... S. 60 Bilmanager... S. 62 Bilassistent... S. 64 Office-väska S

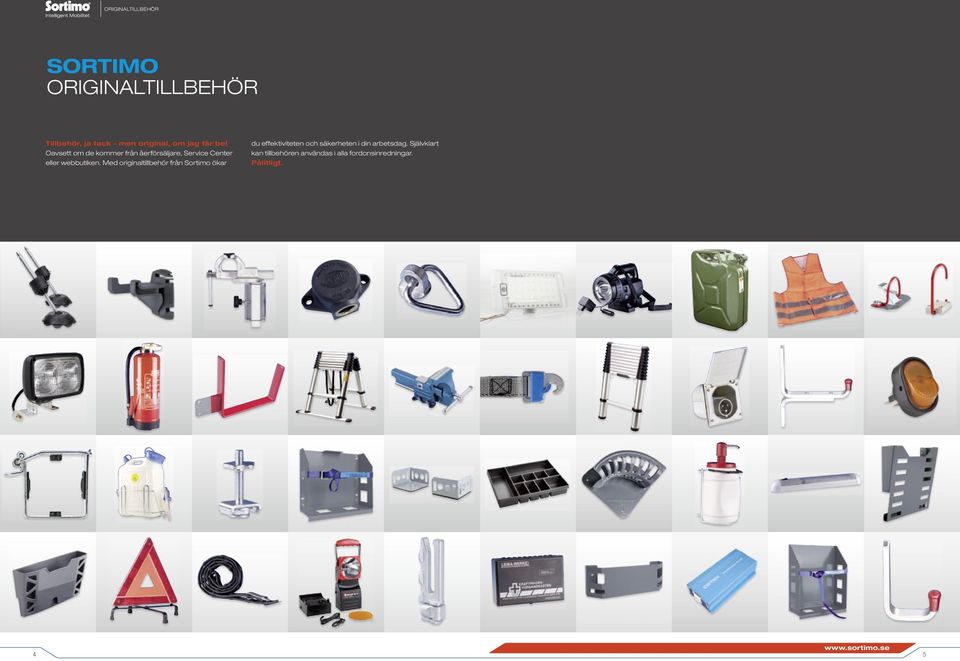

3 Sortimo tillbehör, ja tack - men original, om jag får be! Oavsett om de kommer från åerförsäljare, Service Center eller webbutiken. Med originaltillbehör från Sortimo ökar du effektiviteten och säkerheten i din arbetsdag. Självklart kan tillbehören användas i alla fordonsinredningar. Pålitligt

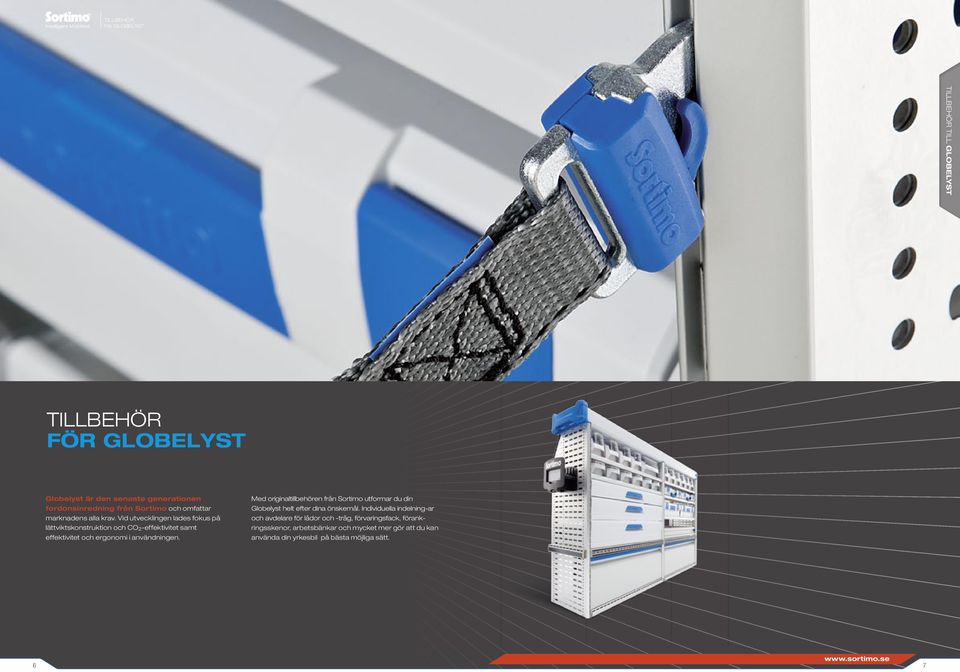

4 tillbehör För globelyst tillbehör för GLoBELYSt Globelyst är den senaste generationen fordonsinredning från Sortimo och omfattar marknadens alla krav. Vid utvecklingen lades fokus på l ättviktskonstruktion och CO 2 -effektivitet samt effektivitet och ergonomi i användningen. Med originaltillbehören från Sortimo utformar du din globelyst helt efter dina önskemål. individuella indelning-ar och avdelare för lådor och -tråg, förvaringsfack, förankringsskenor, arbetsbänkar och mycket mer gör att du kan använda din yrkesbil på bästa möjliga sätt

5 avdelare För lådor avdelare För lådor OrDning För lådor AVDELArE avdelare skapar ordning och reda i stora och små lådor, som set eller styckvis. tack vare avdelarna kan även hyllor delas in på ett bättre sätt. Delar in lådan på djupet Avdelarsats SB Art.-nr Slitsad avdelare 62 x 310 mm SBL TBS 24-6 Art.-nr SBL TBS 35-6 Art.-nr SB Art.-nr Slitsad avdelare 93 x 310 mm SBL TBS 24-8 Art.-nr SBL TBS 35-8 Art.-nr SB Art.-nr Slitsad avdelare 62 x 414 mm SB Art.-nr Slitsad avdelare 93 x 414 mm SB Art.-nr Slitsad avdelare 62 x 622 mm SB Art.-nr Slitsad avdelare 93 x 622 mm SBL TBS 24-10/12 Art.-nr SBL TBS 25-6 Art.-nr SBL TBS 25-8 Art.-nr SBL TBS 25-10/12 Art.-nr SBL TBS 35-10/12 Art.-nr SBL TBS 44-6 Art.-nr SBL TBS 44-8 Art.-nr SBL TBS 44-10/12 Art.-nr Delar in lådan på bredden SBL TBS 34-6 Art.-nr SBL TBS 45-6 Art.-nr TB 1,5-62/293 Art.-nr Avdelare 62 x 293 mm SBL TBS 34-8 Art.-nr SBL TBS 45-8 Art.-nr TB 1,5-93/293 Art.-nr Avdelare 93 x 293 mm SBL TBS 34-10/12 Art.-nr SBL TBS 45-10/12 Art.-nr TB Art.-nr Avdelare 62 x 154,5 mm TB Art.-nr Avdelare 62 x 235,5 mm TB Art.-nr Avdelare 93 x 154,5 mm TB Art.-nr Avdelare 93 x 235,5 mm Avdelarfästen för lådor Adaptrar för slitsade avdelare TB Art.-nr Avdelare 62 x 424,5 mm TB Art.-nr Avdelare 93 x 424,5 mm Avdelare för indelning på djupet Slitsade avdelare för indelning på bredden TB Art.-nr Avdelare 62 x 559,5 mm TB Art.-nr Avdelare 93 x 559,5 mm Insats för smådelar SBL TE 10 Art.-nr Insatslåda för smådelar 24 Avdelarfäste för lådor fäster den slitsade avdelaren till lådan SBLTB Art.-nr Adapter för lådhöjd 6 Adapter för slitsade avdelare fäster avdelarna till de slitsade avdelarna ATB 9 Art.-nr Enkeladapter för avdelare SBLTB Art.-nr Adapter för lådhöjd 8/10/12 DATB 9 Art.-nr Dubbeladapter för avdelare 8 9

6 antiglidmattor För lådor antiglidmattor För DJUPa hyllor / hylla MeD Kant SÄKErt fäste antiglidmattor De ljuddämpande antiglidmattorna skyddar inte bara innehållet, utan även dina lådor. antiglidmattorna kan även användas till hyllor. AntiGLiDmAttor För lådor Antiglidmattorna av gummi eller återvunnet gummi skyddar lådorna och innehållet mot skador och dämpar ljudet under körningen. ARM S 24-0 Art.-nr Antiglidmatta låda x 414 x 4 mm ARM S 34-0 Art.-nr Antiglidmatta låda x 656 x 4 mm ARM S 44-0 Art.-nr Antiglidmatta låda x 898 x 4 mm ARM S 25-0 Art.-nr Antiglidmatta låda x 414 x 4 mm ARM S 35-0 Art.-nr Antiglidmatta låda x 656 x 4 mm ARM S 45-0 Art.-nr Antiglidmatta låda x 898 x 4 mm ARM S 27-0 Art.-nr Antiglidmatta låda x 622 x 4 mm ARM S 37-0 Art.-nr Antiglidmatta låda x 622 x 4 mm ARM S 47-0 Art.-nr Antiglidmatta låda x 622 x 4 mm ARM TS 44-0 Art.-nr Antiglidmatta-Top låda x 898 x 4 mm ARM TS 45-0 Art.-nr Antiglidmatta-Top låda x 898 x 4 mm ARM FW 13-O Art.-nr Antiglidmatta x 219 x 4 mm ARM FW 14-O Art.-nr Antiglidmatta x 219 x 4 mm ARM FW 15-O Art.-nr Antiglidmatta x 219 x 4 mm ARM FW 23-O Art.-nr Antiglidmatta x 460 x 4 mm ARM FW 24-O Art.-nr Antiglidmatta x 460 x 4 mm ARM FW 25-O Art.-nr Antiglidmatta x 460 x 4 mm ARM FW 33-O Art.-nr Antiglidmatta x 703 x 4 mm ARM FW 34-O Art.-nr Antiglidmatta x 703 x 4 mm ARM FW 35-O Art.-nr Antiglidmatta x 703 x 4 mm ARM FW 43-O Art.-nr Antiglidmatta x 945 x 4 mm ARM FW 44-O Art.-nr Antiglidmatta x 945 x 4 mm ARM FW 45-O Art.-nr Antiglidmatta x 945 x 4 mm ARM FW 53-O Art.-nr Antiglidmatta x 1187 x 4 mm ARM FW 54-O Art.-nr Antiglidmatta x 1187 x 4 mm ARM FW 55-O Art.-nr Antiglidmatta x 1187 x 4 mm ARM FW 63-O Art.-nr Antiglidmatta x 1422 x 4 mm ARM FW 64-O Art.-nr Antiglidmatta x 1422 x 4 mm ARM FW 65-O Art.-nr Antiglidmatta x 1422 x 4 mm ARM FW 17-O Art.-nr Antiglidmatta x 219 x 4 mm ARM FW 27-O Art.-nr Antiglidmatta x 460 x 4 mm ARM FW 37-O Art.-nr Antiglidmatta x 703 x 4 mm ARM FW 47-O Art.-nr Antiglidmatta x 945 x 4 mm ARMT FW 44-O Art.-nr Antiglidmatta-Top x 945 x 5 mm ARMT FW 45-O Art.-nr Antiglidmatta-Top x 945 x 5 mm 10 11

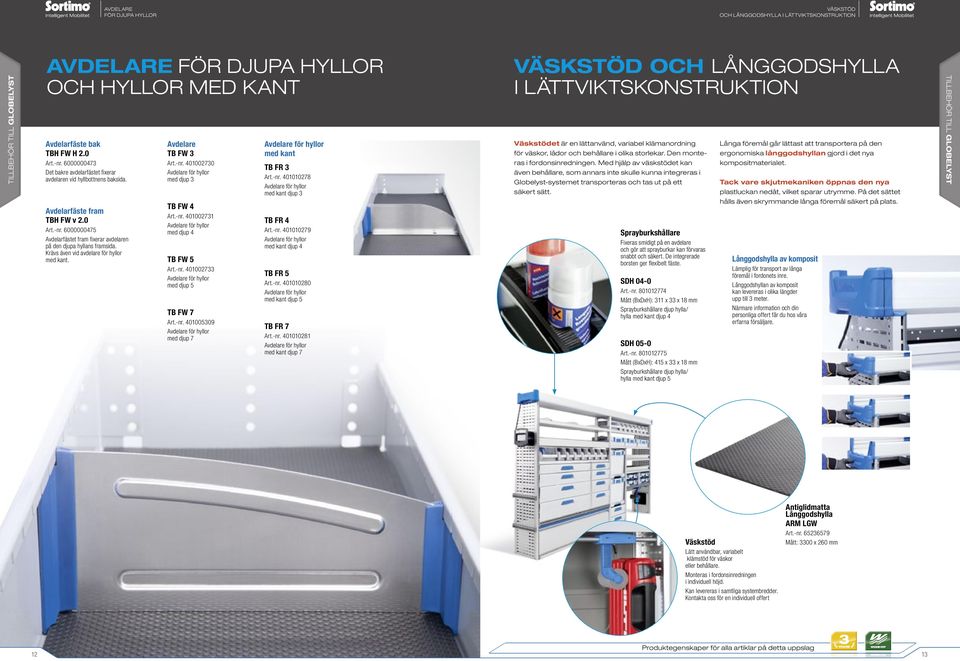

7 AVDELARE FÖR DJUPA HYLLOR VÄSKSTÖD OCH LÅNGGODSHYLLA I LÄTTVIKTSKONSTRUKTION TILLBEHÖR TILL GLOBELYST AVDELARE FÖR DJUPA HYLLOR OCH HYLLOR MED KANT Avdelarfäste bak TBH FW H 2.0 Art.-nr Det bakre avdelarfästet fixerar avdelaren vid hyllbottnens baksida. Avdelarfäste fram TBH FW v 2.0 Art.-nr Avdelarfästet fram fixerar avdelaren på den djupa hyllans framsida. Krävs även vid avdelare för hyllor med kant. Avdelare TB FW 3 Art.-nr Avdelare för hyllor med djup 3 TB FW 4 Art.-nr Avdelare för hyllor med djup 4 TB FW 5 Art.-nr Avdelare för hyllor med djup 5 TB FW 7 Art.-nr Avdelare för hyllor med djup 7 Avdelare för hyllor med kant TB FR 3 Art.-nr Avdelare för hyllor med kant djup 3 TB FR 4 Art.-nr Avdelare för hyllor med kant djup 4 TB FR 5 Art.-nr Avdelare för hyllor med kant djup 5 TB FR 7 Art.-nr Avdelare för hyllor med kant djup 7 VÄSKSTÖD OCH LÅNGGODSHYLLA I LÄTTVIKTSKONSTRUKTION Väskstödet är en lättanvänd, variabel klämanordning för väskor, lådor och behållare i olika storlekar. Den monteras i fordonsinredningen. Med hjälp av väskstödet kan även behållare, som annars inte skulle kunna integreras i Globelyst-systemet transporteras och tas ut på ett säkert sätt. Sprayburkshållare Fixeras smidigt på en avdelare och gör att sprayburkar kan förvaras snabbt och säkert. De integrerade borsten ger flexibelt fäste. SDH 04-0 Art.-nr Mått (BxDxH): 311 x 33 x 18 mm Sprayburkshållare djup hylla/ hylla med kant djup 4 SDH 05-0 Art.-nr Mått (BxDxH): 415 x 33 x 18 mm Sprayburkshållare djup hylla/ hylla med kant djup 5 Långa föremål går lättast att transportera på den ergonomiska långgodshyllan gjord i det nya kompositmaterialet. Tack vare skjutmekaniken öppnas den nya plastluckan nedåt, vilket sparar utrymme. På det sättet hålls även skrymmande långa föremål säkert på plats. Långgodshylla av komposit Lämplig för transport av långa föremål i fordonets inre. Långgodshyllan av komposit kan levereras i olika längder upp till 3 meter. Närmare information och din personliga offert får du hos våra erfarna försäljare. TILLBEHÖR TILL GLOBELYST Väskstöd Lätt användbar, variabelt klämstöd för väskor eller behållare. Monteras i fordonsinredningen i individuell höjd. Kan levereras i samtliga systembredder. Kontakta oss för en individuell offert Antiglidmatta Långgodshylla ARM LGW Art.-nr Mått: 3300 x 260 mm 12 13

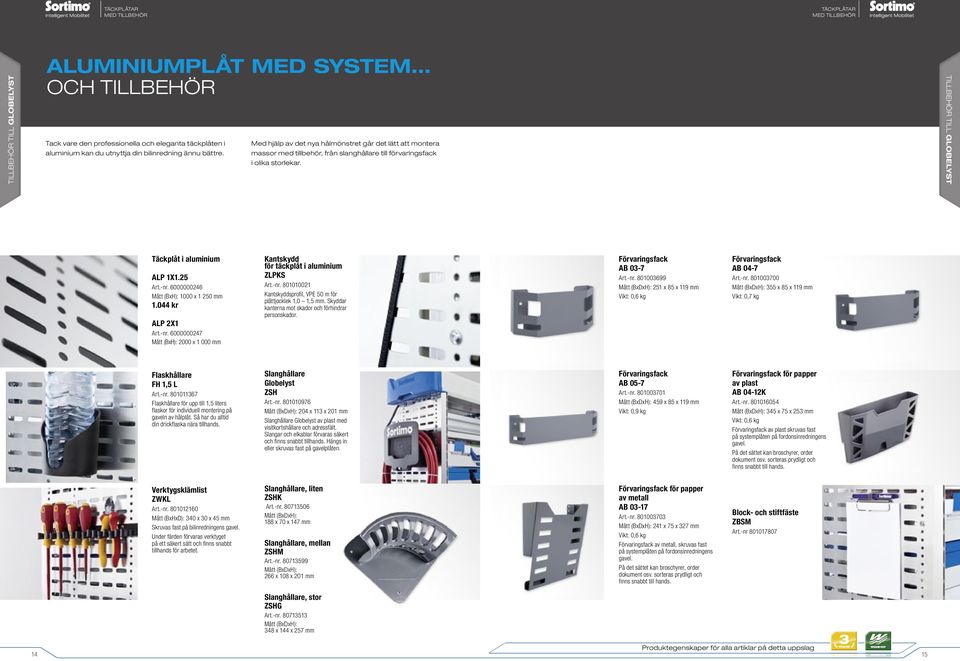

8 TÄCKPLÅTAR MED TILLBEHÖR TÄCKPLÅTAR MED TILLBEHÖR TILLBEHÖR TILL GLOBELYST ALUMINIUMPLÅT MED SYSTEM... OCH TILLBEHÖR Tack vare den professionella och eleganta täckplåten i aluminium kan du utnyttja din bilinredning ännu bättre. Med hjälp av det nya hålmönstret går det lätt att montera massor med tillbehör, från slanghållare till förvaringsfack i olika storlekar. TILLBEHÖR TILL GLOBELYST Täckplåt i aluminium ALP 1X1.25 Art.-nr Mått (BxH): 1000 x mm kr ALP 2X1 Art.-nr Mått (BxH): 2000 x mm Kantskydd för täckplåt i aluminium ZLPKS Art.-nr Kantskyddsprofil, VPE 50 m för plåttjocklek 1,0 1,5 mm. Skyddar kanterna mot skador och förhindrar personskador. Förvaringsfack AB 03-7 Art.-nr Mått (BxDxH): 251 x 85 x 119 mm Vikt: 0,6 kg Förvaringsfack AB 04-7 Art.-nr Mått (BxDxH): 355 x 85 x 119 mm Vikt: 0,7 kg Flaskhållare FH 1,5 L Art.-nr Flaskhållare för upp till 1,5 liters flaskor för individuell montering på gaveln av hålplåt. Så har du alltid din drickflaska nära tillhands. Slanghållare Globelyst ZSH Art.-nr Mått (BxDxH): 204 x 113 x 201 mm Slanghållare Globelyst av plast med visitkortshållare och adressfält. Slangar och elkablar förvaras säkert och finns snabbt tillhands. Hängs in eller skruvas fast på gavelplåten. Förvaringsfack AB 05-7 Art.-nr Mått (BxDxH): 459 x 85 x 119 mm Vikt: 0,9 kg Förvaringsfack för papper av plast AB 04-12K Art.-nr Mått (BxDxH): 345 x 75 x 253 mm Vikt: 0,6 kg Förvaringsfack av plast skruvas fast på systemplåten på fordonsinredningens gavel. På det sättet kan broschyrer, order dokument osv. sorteras prydligt och finns snabbt till hands. Verktygsklämlist ZWKL Art.-nr Mått (BxHxD): 340 x 30 x 45 mm Skruvas fast på bilinredningens gavel. Under färden förvaras verktyget på ett säkert sätt och finns snabbt tillhands för arbetet. Slanghållare, liten ZSHK Art.-nr Mått (BxDxH): 188 x 70 x 147 mm Slanghållare, mellan ZSHM Art.-nr Mått (BxDxH): 266 x 108 x 201 mm Förvaringsfack för papper av metall AB Art.-nr Mått (BxDxH): 241 x 75 x 327 mm Vikt: 0,6 kg Förvaringsfack av metall, skruvas fast på systemplåten på fordonsinredningens gavel. På det sättet kan broschyrer, order dokument osv. sorteras prydligt och finns snabbt till hands. Block- och stiftfäste ZBSM Art.-nr Slanghållare, stor ZSHG Art.-nr Mått (BxDxH): 348 x 144 x 257 mm 14 15

9 täckplåtar MeD tillbehör täckplåtar MeD tillbehör mer Än En KroK Krokset, 9 delar för hålplåt av aluminium HS9 SBAL Art.-nr följande ingår: Enkel krok 35 Kroklängd: 35 mm 2x enkel krok 50 Kroklängd: 50 mm Enkel krok 75 Kroklängd: 75 mm Dubbelkrok 50 Kroklängd: 50 mm Dubbelkrok 75 Kroklängd: 75 mm Rundkrok 75 Kroklängd: 75 mm Verktygsklämma 12 Klämområde: mm Verktygsklämma 18 Klämområde: mm De nya, antracitfärgade krokarna av robust abs-plast är skräddarsydda för de nya ovala hålen. Enkel krok 35 Hålplåt av aluminium 2.0 HS9 SBAL 1 Art.-nr Kroklängd: 35 mm Enkel krok 50 Hålplåt av aluminium 2.0 HS9 SBAL 2 Art.-nr Kroklängd: 50 mm Dubbelkrok 50 Hålplåt av aluminium 2.0 HS9 SBAL 4 Art.-nr Kroklängd: 50 mm Dubbelkrok 75 Hålplåt av aluminium 2.0 HS9 SBAL 5 Art.-nr Kroklängd: 75 mm Kroksats 28/40 delar Art.-nr. KA Kroksats 28 delar Enkel krok 75 Hålplåt av aluminium 2.0 HS9 SBAL 3 Art.-nr Kroklängd: 75 mm Rundkrok 75 Hålplåt av aluminium 2.0 HS9 SBAL 6 Art.-nr Kroklängd: 75 mm Art.-nr. KA Kroksats 40 delar Verktygsklämma 12 Hålplåt av aluminium 2.0 HS9 SBAL 7 Art.-nr Klämområde: mm Verktygsklämma 18 Hålplåt av aluminium 2.0 HS9 SBAL 8 Art.-nr Klämområde: mm 16 17

10 DUnKar OCh FöranKringSKenOr DUnKar OCh FöranKringSKenOr transportera BrÄnSLEn På Ett SÄKErt SÄtt MeD DUnKar OCh FöranKringS- SKenOr FrÅn SOrtiMO för en säker transport erbjuder vi dig dunkar i två olika storlekar. Med de tillhörande fästena kan dunkarna enkelt sättas fast på fordonsinredningen. Bränsledunk 20 l TSK20 Art.-nr Bränsledunk 20 l av stålplåt, TÜV-, GS-godkänd Reservtätningsgummi ET DTK Art.-nr Reservtätningsgummi för bränsledunkar Bränsledunk 10 l TSK10 Art.-nr Bränsledunk 10 l med hällpip av plast. Kan säkert fixeras på fordonsinredningen med hjälp av dunkförankringen 10 l. Dunkstöd 10 l TSH10 Art.-nr Stöd för 10 l bränsledunk, med integrerat säkerhetsband. Hällpip för bränsledunk TSS Art.-nr Passar till Sortimo-dunkar 20 l. Hjälper till att fylla på bränsle utan spill. Dunkstöd 20 l TSH20 Art.-nr Stöd för 20 l bränsledunk, med integrerat säkerhetsband

11 FÖRANKRINGSSKENOR FÖRANKRINGSSKENOR TILLBEHÖR TILL GLOBELYST VÄL FÖRANKRAD FÖRANKRINGSSKENOR Förankringsskenor VZS PS 40-3 Art.-nr Förankringsskena ProSafe 40-3 Mått (BxLxH): 927 x 47 x 27 mm VZS PS 50-3 Art.-nr Förankringsskena ProSafe 50-3 Mått (BxLxH): 1169 x 47 x 27 mm VZS PS 60-3 Art.-nr Förankringsskena ProSafe 60-3 Mått (BxLxH): 1410 x 47 x 27 mm VZS PS Art.-nr Förankringsskena ProSafe Mått (BxLxH): 3004 x 47 x 27 mm SSA VZS Art.-nr Skruvsats för förankringsskena Förankringsskenorna kan monteras i sidoväggen, mellanväggen eller på fordonsinredningen. Oavsett om verktyg eller material en säker transport börjar alltid med förankringen. För att du som förare alltid ska kunna fullfölja dina skyldigheter, erbjuder vi olika möjligheter att montera förankringsskenor för lastsäkring i transportfordonet. Förankringsskenor av aluminium Förankringsskenor av aluminium för påskruvning. Passar till alla spännstänger av aluminium surrningsband och surrningsbeslag. Enligt DIN Förankringsskena av aluminium, takbåge ZSC 4D Art.-nr Mått (BxDxH): 940 x 50 x 11,5 mm Vikt: 0,8 kg Förankringsskenorna som kan monteras såväl på vägginklädnaden som på monteringsgolvet utgör basen för såväl spännstänger som säkerhetsband. Förankringsskenorna i golvet har dessutom fördelen att de kan monteras barriärfritt i golven Soboflex eller Sobogrip. Förankringsskenor av aluminium, försänkbara Förankringsskenor av aluminium för påskruvning som kan försänkas i Soboflex-säkerhetsgolv. Passar till alla spännstänger av aluminium surrningsband och öglor. Enligt DIN AZV Art.-nr Mått (BxDxH): 275 x 65 x 10 mm Vikt: 0,2 kg TILLBEHÖR TILL GLOBELYST Förankringsskenor för gasflaskhållare Denna förankringsskena kan monteras på fordonsinredningens gavel. Kompatibel med spännbanden för förankring av gasflaskor. VZS PS 03-3 Art.-nr Förankringsskena ProSafe djup 3 Mått (BxLxH): 251 x 47 x 27 mm VZS PS 04-3 Art.-nr Förankringsskena ProSafe djup 4 Mått (BxLxH): 355 x 47 x 27 mm VZS PS 05-3 Art.-nr Förankringsskena ProSafe djup 5 Mått (BxLxH): 459 x 47 x 27 mm VZS PS 07-3 Art.-nr Förankringsskena ProSafe djup 7 Mått (BxLxH): 667 x 47 x 27 mm Förankringsskena, kort ZSC 6 Art.-nr Mått (BxDxH): 1500 x 50 x 11,5 mm Vikt: 1,1 kg Förankringsskena, lång ZSC 12 Art.-nr Mått (BxDxH): 3000 x 50 x 11,5 mm Vikt: 2,2 kg Hålskena ZLC 6 Art.-nr Mått (BxDxH): 1585 x 45 x 2 mm Vikt: 0,45 kg Den försänkbara hålskenan för fastsättning av spännstänger i aluminium kan integreras i Soboflex- eller Sobogrip-golvet. De passar även i fordonstillverkarens ursprungliga trägolv. AZV Art.-nr Mått (BxDxH): 375 x 65 x 10 mm Vikt: 0,3 kg AZV Art.-nr Mått (BxDxH): 575 x 65 x 10 mm Vikt: 0,5 kg AZV Art.-nr Mått (BxDxH): 675 x 65 x 10 mm Vikt: 0,6 kg Lucka ZTDK Art.-nr Lucköppning (HxB): 233 x 248 mm Luckan sätts in i skiljeväggen mellan last- och passager - arutrymmet. Vid behov ökar den lastlängden i fordonet. På det sättet ryms även mycket långa föremål i fordonet. AZV Art.-nr Mått (BxDxH): 940 x 65 x 10 mm Vikt: 0,8 kg 585 kr AZV Art.-nr Mått (BxDxH): 2990 x 65 x 10 mm Vikt: 2,3 kg kr 20 21

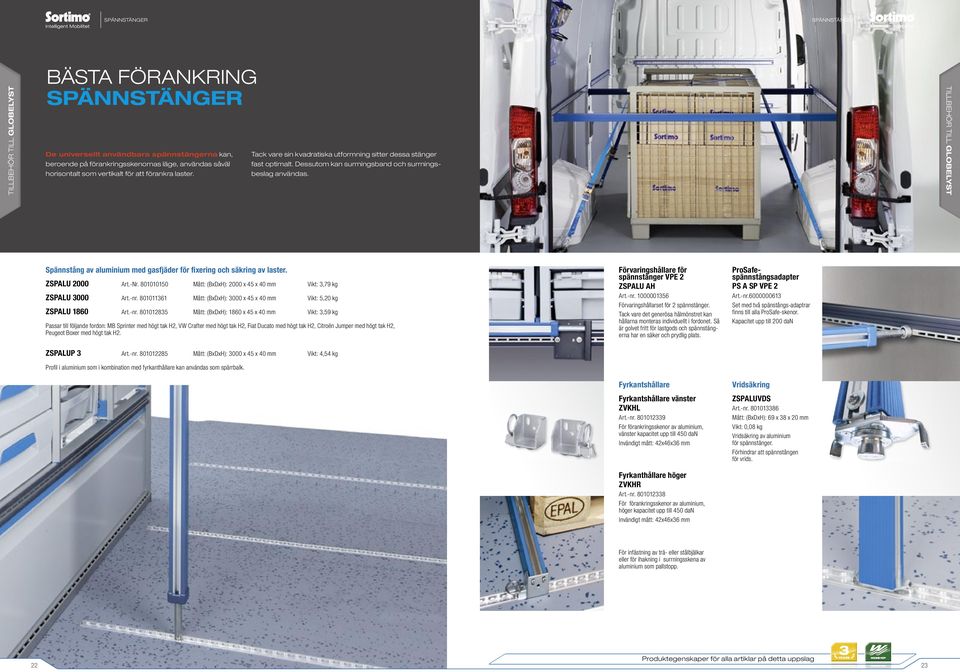

12 SPÄNNSTÄNGER SPÄNNSTÄNGER TILLBEHÖR TILL GLOBELYST BÄSTA FÖRANKRING SPÄNNSTÄNGER De universellt användbara spännstängerna kan, beroende på förankringsskenornas läge, användas såväl horisontalt som vertikalt för att förankra laster. Tack vare sin kvadratiska utformning sitter dessa stänger fast optimalt. Dessutom kan surrningsband och surrningsbeslag användas. TILLBEHÖR TILL GLOBELYST Spännstång av aluminium med gasfjäder för fixering och säkring av laster. ZSPALU 2000 Art.-Nr Mått: (BxDxH): 2000 x 45 x 40 mm Vikt: 3,79 kg ZSPALU 3000 Art.-nr Mått: (BxDxH): 3000 x 45 x 40 mm Vikt: 5,20 kg ZSPALU 1860 Art.-nr Mått: (BxDxH): 1860 x 45 x 40 mm Vikt: 3,59 kg Passar till följande fordon: MB Sprinter med högt tak H2, VW Crafter med högt tak H2, Fiat Ducato med högt tak H2, Citroën Jumper med högt tak H2, Peugeot Boxer med högt tak H2. ZSPALUP 3 Art.-nr Mått: (BxDxH): 3000 x 45 x 40 mm Vikt: 4,54 kg Profil i aluminium som i kombination med fyrkanthållare kan användas som spärrbalk. Förvaringshållare för spännstänger VPE 2 ZSPALU AH Art.-nr Förvaringshållarset för 2 spännstänger. Tack vare det generösa hålmönstret kan hållarna monteras individuellt i fordonet. Så är golvet fritt för lastgods och spännstängerna har en säker och prydlig plats. Fyrkantshållare Fyrkantshållare vänster ZVKHL Art.-nr För förankringsskenor av aluminium, vänster kapacitet upp till 450 dan Invändigt mått: 42x46x36 mm Fyrkanthållare höger ZVKHR Art.-nr För förankringsskenor av aluminium, höger kapacitet upp till 450 dan Invändigt mått: 42x46x36 mm ProSafespännstångsadapter PS A SP VPE 2 Art.-nr Set med två spänstångs-adaptrar finns till alla ProSafe-skenor. Kapacitet upp till 200 dan Vridsäkring ZSPALUVDS Art.-nr Mått: (BxDxH): 69 x 38 x 20 mm Vikt: 0,08 kg Vridsäkring av aluminium för spännstänger. Förhindrar att spännstången för vrids. För infästning av trä- eller stålbjälkar eller för ihakning i surrningsskena av aluminium som pallstopp

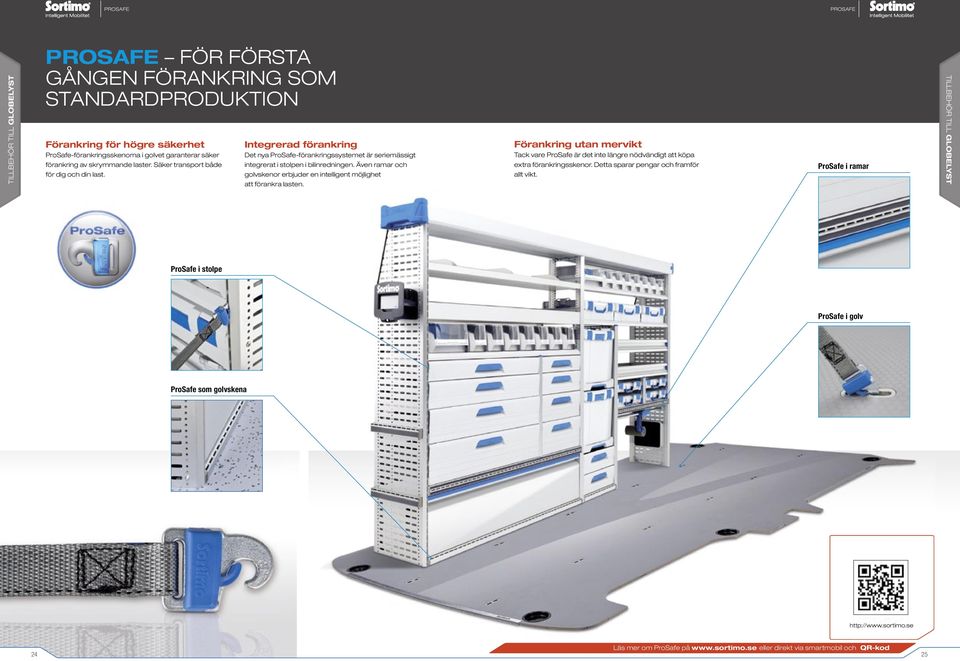

13 intro PrOSaFe PrOSaFe intro ProSAfE För FörSta gången FöranKring SOM StanDarDPrODUKtiOn förankring för högre säkerhet ProSafe-förankringsskenorna i golvet garanterar säker förankring av skrymmande laster. Säker transport både för dig och din last. integrerad förankring Det nya ProSafe-förankringssystemet är seriemässigt integrerat i stolpen i bilinredningen. Även ramar och golvskenor erbjuder en intelligent möjlighet att förankra lasten. förankring utan mervikt tack vare ProSafe är det inte längre nödvändigt att köpa extra förankringsskenor. Detta sparar pengar och framför allt vikt. ProSafe i ramar ProSafe i stolpe ProSafe i golv ProSafe som golvskena läs mer om ProSafe på eller direkt via smartmobil och Qr-kod 24 25

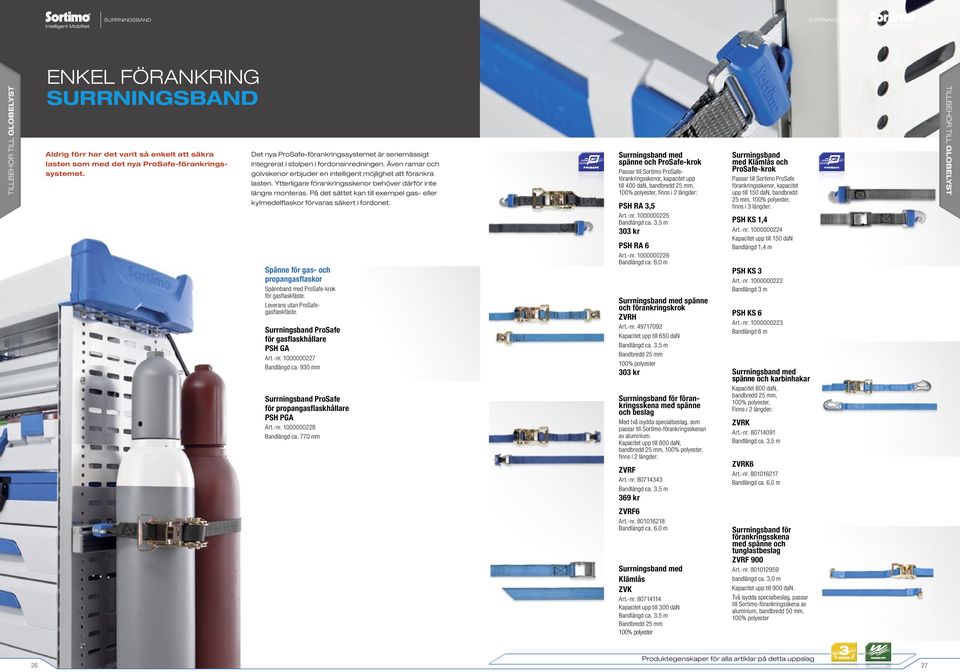

14 SUrrningSbanD SUrrningSbanD enkel FöranKring SUrrninGSBAnD Aldrig förr har det varit så enkelt att säkra lasten som med det nya ProSafe-förankringssystemet. Det nya ProSafe-förankringssystemet är seriemässigt integrerat i stolpen i fordonsinredningen. Även ramar och golvskenor erbjuder en intelligent möjlighet att förankra lasten. Ytterligare förankringsskenor behöver därför inte längre monteras. På det sättet kan till exempel gas- eller kylmedelflaskor förvaras säkert i fordonet. Spänne för gas- och propangasflaskor Spännband med ProSafe-krok för gasflaskfäste. Leverans utan ProSafegasflaskfäste. Surrningsband ProSafe för gasflaskhållare PSH GA Art.-nr Bandlängd ca. 930 mm Surrningsband ProSafe för propangasflaskhållare PSH PGA Art.-nr Bandlängd ca. 770 mm Surrningsband med spänne och ProSafe-krok Passar till Sortimo ProSafeförankringsskenor, kapacitet upp till 400 dan, bandbredd 25 mm, 100% polyester, finns i 2 längder: PSH RA 3,5 Art.-nr Bandlängd ca. 3,5 m 303 kr PSH RA 6 Art.-nr Bandlängd ca. 6,0 m Surrningsband med spänne och förankringskrok ZVRH Art.-nr Kapacitet upp till 650 dan Bandlängd ca. 3,5 m Bandbredd 25 mm 100% polyester 303 kr Surrningsband för förankringsskena med spänne och beslag Med två isydda specialbeslag, som passar till Sortimo-förankringsskenan av aluminium. Kapacitet upp till 800 dan, bandbredd 25 mm, 100% polyester, finns i 2 längder: ZVRF Art.-nr Bandlängd ca. 3,5 m 369 kr ZVRF6 Art.-nr Bandlängd ca. 6,0 m Surrningsband med Klämlås och ProSafe-krok Passar till Sortimo ProSafe förankringsskenor, kapacitet upp till 150 dan, bandbredd 25 mm, 100% polyester, finns i 3 längder: PSH KS 1,4 Art.-nr Kapacitet upp till 150 dan Bandlängd 1,4 m PSH KS 3 Art.-nr Bandlängd 3 m PSH KS 6 Art.-nr Bandlängd 6 m Surrningsband med spänne och karbinhakar Kapacitet 800 dan, bandbredd 25 mm, 100% polyester, Finns i 2 längder: ZVRK Art.-nr Bandlängd ca. 3,5 m ZVRK6 Art.-nr Bandlängd ca. 6,0 m Surrningsband med Klämlås ZVK Art.-nr Kapacitet upp till 300 dan Bandlängd ca. 3,5 m Bandbredd 25 mm 100% polyester Surrningsband för förankringsskena med spänne och tunglastbeslag ZVRF 900 Art.-nr bandlängd ca. 3,0 m Kapacitet upp till 900 dan. Två isydda specialbeslag, passar till Sortimo-förankringsskena av aluminium, bandbredd 50 mm, 100% polyester 26 27

15 tillbehör För lastsäkring tillbehör För lastsäkring LAStninG På Ett SÄKErt SÄtt! tillbehör till lastsäkring Rundslingor Användningen av rundslingor ger ytterligare fästpunkter för surrningsband. Finns i 3 längder. RS 2T 2M Art.-nr Totallängd 2 m RS 2T 3M Art.-nr Totallängd 3 m RS 2T 4M Art.-nr Totallängd 4 m Skruvbeslag ProSafe SF PS M8 Art.-nr Skruvbeslaget kan användas i alla ProSafe-skenor. På beslagets gängade stift kan valfria applikationer skruvas fast. Kapacitet 200daN Surrningsbandbeslag ZGF Art.-nr Vikt: 0,04 kg Surrningsbandbeslag för variabel användning med surrningsband på en förankringsskena. Kan även användas med ProSafe-bälten. Krokbeslag ZHF Art.-nr Vikt: 0,16 kg För insättning i förankringsskenorna av aluminium. Surrningsband kan hängas in variabelt. Beslag med handtag ZSC G Art.-nr Vikt: 0,11 kg För förankringsskena av aluminium/ förankringsskena Beslag med mutter ZSC M Art.-nr Vikt: 0,04 kg För förankringsskena av aluminium/ förankringsskena Beslag med räfflad mutter ZSC S Art.-nr Vikt: 0,08 kg För förankringsskena av aluminium/ förankringsskena i MB Viano Förankringsbeslag, löst ZEZP Art.-nr Vikt: 0,05 kg Löst förankringsbeslag för montering på stolpen, fordonsgolvet, spännstänger av aluminium osv

16 tillbehör För lastsäkring tillbehör För lastsäkring LAStninG På Ett SÄKErt SÄtt! tillbehör till lastsäkring från surrningsöglan till lastsäkringsnätet vi levererar allt du behöver för att uppfylla dina skyldigheter som fordonsförare. Surrningsögla VZA2 Art.-nr surrningsögla för montering i Sortimo-säkerhetsgolv. ProSafe-lastsäkringsnät finns i tre storlekar. Lastsäkringsnät ProSafe ZLSN 1,4x1 PS Art.-nr Mått (LxB): 1400 x mm Surrningsöglesats VZA Art.-nr För montering i Soboflex-säkerhetsgolv. Vissa säkerhetsgolv är redan försedda med inslagsmuttrar i mittgången. Tillåten surrningskraft: 400 dan vid korrekt montering i Soboflex -säkerhetsgolv. Detta ingår i leveransen: 2 st. surrningsöglor, 2 st. inslagsmuttrar Steggummi ZLEIGS Art.-nr Mått (LxB): 2 m x 3 cm och 4 krokar ZLEIG Art.-nr Mått (LxB): 10 m x 3 cm Lastsäkringsnät ProSafe ZLSN 1,7x1,1 PS Art.-nr Mått (LxB): 1755 x mm Lastsäkringsnät ProSafe ZLSN 2,2x1,6 PS Art.-nr Mått (LxB): 2275 x 1650 mm Surrningsförsänkning ZZM Art.-nr Mått (LxB): 104 x 70 mm Max. surrningskraft 350 dan (kp). Surrningsförsänkningar monteras i säkerhetsgolvet och skruvas fast på chassigolvet. Vid leveransen medföljer en monteringssats. ZLEIGH Art.-nr krokar för steggummi Fixeringslist ZFL Art.-nr Fixeringslist av plast. Kan skruvas på fordonsgolvet och förhindrar att lasten glider i fordonet. Lastsäkringshörnbeslag LSE Art.-nr Mått (BxHxD): 103 x 103 x 65 mm Stabilt, pulverbelagt hörnbeslag av metall med antiglidbeläggning. Genom att skjuta under fyra lastsäkringshörnbeslag säkrar du din last mot att glida. Maskvidd: 100 x 100 mm 30 31

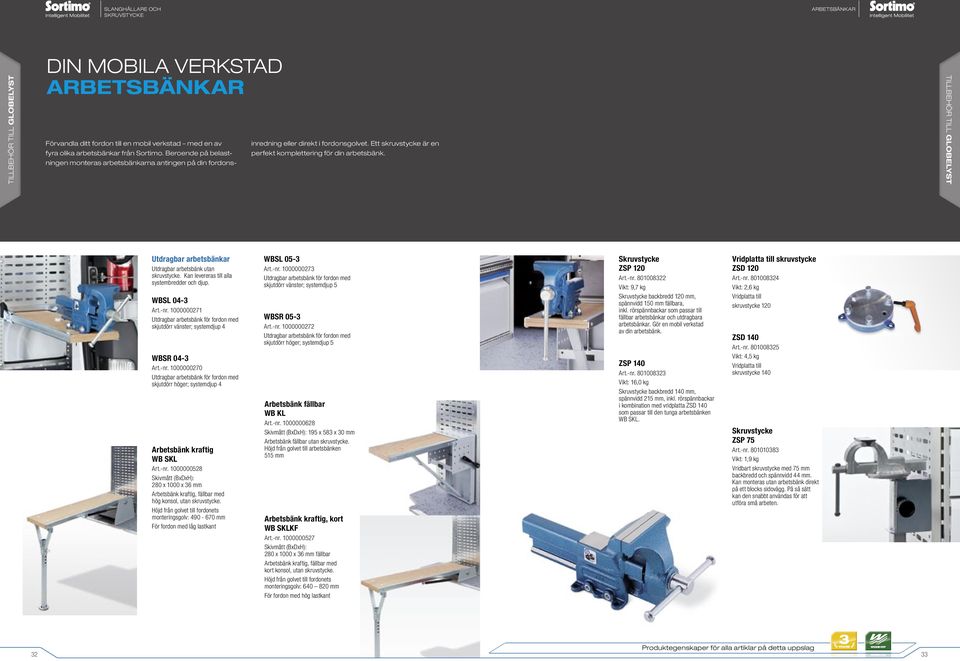

17 SlanghÅllare OCh SKrUVStYCKe arbetsbänkar Din MObila VerKStaD ArBEtSBÄnKAr Förvandla ditt fordon till en mobil verkstad med en av fyra olika arbetsbänkar från Sortimo. beroende på belastningen monteras arbetsbänkarna antingen på din fordonsinredning eller direkt i fordonsgolvet. ett skruvstycke är en perfekt komplettering för din arbetsbänk. Utdragbar arbetsbänkar Utdragbar arbetsbänk utan skruvstycke. Kan levereras till alla systembredder och djup. WBSL 04-3 Art.-nr Utdragbar arbetsbänk för fordon med skjutdörr vänster; systemdjup 4 WBSR 04-3 Art.-nr Utdragbar arbetsbänk för fordon med skjutdörr höger; systemdjup 4 Arbetsbänk kraftig WB SKL Art.-nr Skivmått (BxDxH): 280 x 1000 x 36 mm Arbetsbänk kraftig, fällbar med hög konsol, utan skruvstycke. Höjd från golvet till fordonets monteringsgolv: mm För fordon med låg lastkant WBSL 05-3 Art.-nr Utdragbar arbetsbänk för fordon med skjutdörr vänster; systemdjup 5 WBSR 05-3 Art.-nr Utdragbar arbetsbänk för fordon med skjutdörr höger; systemdjup 5 Arbetsbänk fällbar WB KL Art.-nr Skivmått (BxDxH): 195 x 583 x 30 mm Arbetsbänk fällbar utan skruvstycke. Höjd från golvet till arbetsbänken 515 mm Arbetsbänk kraftig, kort WB SKLKF Art.-nr Skivmått (BxDxH): 280 x 1000 x 36 mm fällbar Arbetsbänk kraftig, fällbar med kort konsol, utan skruvstycke. Höjd från golvet till fordonets monteringsgolv: mm För fordon med hög lastkant Skruvstycke ZSP 120 Art.-nr Vikt: 9,7 kg Skruvstycke backbredd 120 mm, spännvidd 150 mm fällbara, inkl. rörspännbackar som passar till fällbar arbetsbänkar och utdragbara arbetsbänkar. Gör en mobil verkstad av din arbetsbänk. ZSP 140 Art.-nr Vikt: 16,0 kg Skruvstycke backbredd 140 mm, spännvidd 215 mm, inkl. rörspännbackar i kombination med vridplatta ZSD 140 som passar till den tunga arbetsbänken WB SKL. Vridplatta till skruvstycke ZSD 120 Art.-nr Vikt: 2,6 kg Vridplatta till skruvstycke 120 ZSD 140 Art.-nr Vikt: 4,5 kg Vridplatta till skruvstycke 140 Skruvstycke ZSP 75 Art.-nr Vikt: 1,9 kg Vridbart skruvstycke med 75 mm backbredd och spännvidd 44 mm. Kan monteras utan arbetsbänk direkt på ett blocks sidovägg. På så sätt kan den snabbt användas för att utföra små arbeten

18 SOrtiMO originaltillbehör med Sortimo-originaltillbehör visar din fordonsinredning alla sina möjligheter. Från hållare, lastramper, teleskopstegar, handstrålkastare och brandsläckare till utanpåliggande uttag hittar du all utrustning som du behöver för din bransch

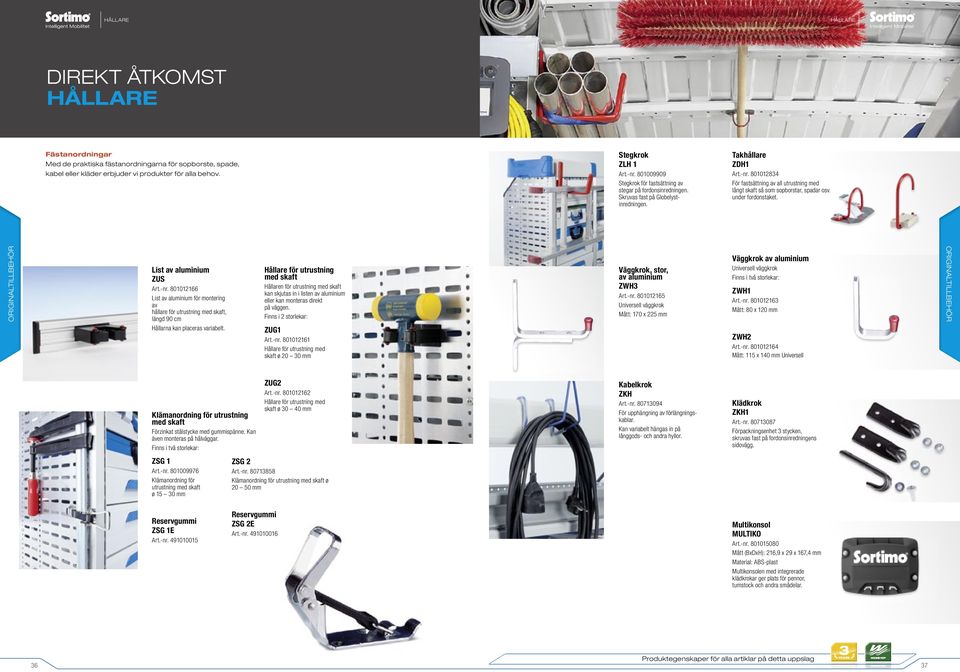

19 hållare hållare DireKt ÅtKOMSt HåLLArE fästanordningar Med de praktiska fästanordningarna för sopborste, spade, kabel eller kläder erbjuder vi produkter för alla behov. Stegkrok ZLH 1 Art.-nr Stegkrok för fastsättning av stegar på fordonsinredningen. Skruvas fast på Globelystinredningen. Takhållare ZDH1 Art.-nr För fastsättning av all utrustning med långt skaft så som sopborstar, spadar osv. under fordonstaket. List av aluminium ZUS Art.-nr List av aluminium för montering av hållare för utrustning med skaft, längd 90 cm Hållarna kan placeras variabelt. Hållare för utrustning med skaft Hållaren för utrustning med skaft kan skjutas in i listen av aluminium eller kan monteras direkt på väggen. Finns i 2 storlekar: ZUG1 Art.-nr Hållare för utrustning med skaft ø mm Väggkrok, stor, av aluminium ZWH3 Art.-nr Universell väggkrok Mått: 170 x 225 mm Väggkrok av aluminium Universell väggkrok Finns i två storlekar: ZWH1 Art.-nr Mått: 80 x 120 mm ZWH2 Art.-nr Mått: 115 x 140 mm Universell Klämanordning för utrustning med skaft Förzinkat stålstycke med gummispänne. Kan även monteras på hålväggar. Finns i två storlekar: ZSG 1 Art.-nr Klämanordning för utrustning med skaft ø mm ZUG2 Art.-nr Hållare för utrustning med skaft ø mm ZSG 2 Art.-nr Klämanordning för utrustning med skaft ø mm Kabelkrok ZKH Art.-nr För upphängning av förlängningskablar. Kan variabelt hängas in på långgods- och andra hyllor. Klädkrok ZKH1 Art.-nr Förpackningsenhet 3 stycken, skruvas fast på fordonsinredningens sidovägg. Reservgummi ZSG 1E Art.-nr Reservgummi ZSG 2E Art.-nr Multikonsol MULTIKO Art.-nr Mått (BxDxH): 216,9 x 29 x 167,4 mm Material: ABS-plast Multikonsolen med integrerade klädkrokar ger plats för pennor, tumstock och andra smådelar

20 hållare FÄllbart bord SPECiALHåLLArE flexibel mobilitet FÄllbart bord när runda eller halvrunda föremål ska transporteras, hjälper rörfästet. De praktiska toolclipsen som kan placeras på sidoväggen är perfekta för fastsättning av verktyg som måste vara tillhands snabbt för arbeten på arbetsbänken. Hållare för gängade stänger ZGSH Art.-nr För säker och överskådlig transport av gängade stänger. Fällbara konsoler och ett fällbart bord av aluminium underlättar arbetet i fordonet. Stängd förvaring För säker transport av runda eller halvrunda föremål som t.ex. stående rör, brandpostnycklar osv. Finns i tre storlekar: ZVSL 1 Art.-nr Invändiga mått: 89 x 30 x 89 mm ZVSL 2 Art.-nr Invändiga mått: 59 x 30 x 63 mm ZVSL 3 Art.-nr Invändiga mått: 50 x 30 x 50 mm Verktygsklämlist ZWKL Art.-nr Mått (BxHxD): 340 x 30 x 45 mm Skruvas fast vid fordonsinredningens gavel. Under körningen är verktyget säkert förvarat och finns snabbt tillhands för arbetet. Plastkon Plastkonen används t. ex. för att fixera stående rör i kombination med ett rörfäste. Plastkon storlek "B" KUKE B Art.-nr Plastkon för B-rör. Mått: 75 x 40 mm Fällbara konsoler ZKK Art.-nr Mått (BxDxH): 300 x 25 x 30 mm Kapacitet upp till 200 kg VPE 2 stycken utan skiva Med hjälp av de fällbara konsolerna kan man bygga en arbetsyta i valfri storlek. Fällbart bord i aluminium ZKLAPP Art.-nr Mått (LxB): 640 x 500 mm Kapacitet upp till 25 kg För montering på fordonsinredningens sidovägg. Toolclips ZTC10 Art.-nr Toolclip 10 mm ZTC13 Art.-nr Toolclip 13 mm ZTC16 Art.-nr Toolclip 16 mm ZTC19 Art.-nr Toolclip 19 mm ZTC22 Art.-nr Toolclip 22 mm ZTC25 Art.-nr Toolclip 25 mm ZTC28 Art.-nr Toolclip 28 mm ZTC32 Art.-nr Toolclip 32 mm ZTC38 Art.-nr Toolclip 38 mm ZTC44 Art.-nr Toolclip 44 mm ZTC64 Art.-nr Toolclip 64 mm ZTC76 Art.-nr Toolclip 76 mm ZTC89 Art.-nr Toolclip 89 mm ZTC102 Art.-nr Toolclip 102 mm ZTC114 Art.-nr Toolclip 114 mm Plastkon storlek "C" KUKE C Art.-nr Plastkon för C-rör. Mått: 55 x 40 mm 38 39

21 VarningStillbehör brandsläckare OCh FörbanDSlÅDa PÅ Den SÄKra SiDan VArninGStiLLBEHÖr BrAnDSLÄCKArE och FörbanDSlÅDa Med vårt varningstillbehör har du, om bilen blir stående, alla nödvändiga produkter tillhands och uppfyller samtidigt alla gällande lagföreskrifter. Det är att rekommendera att man har en brandsläckare i bilar som används inom arbetet. Surrningset för varningskoner ZLKS1 Art.-nr Surrningset i fordonet för 1-5 varningskoner Bandlängd = 1,63 m (Leverans utan pyloner) Varningstriangel WADR Art.-nr Varningstriangel, ihopfällbar enligt DIN 23641, levereras i fodral Varselväst WAWE Art.-nr Varselväst enligt EN471 / DIN Reflex-varningsmarkering, 141 mm x 9 m, vänster. WAMA li Art.-nr Mått: 141 mm x 9 m Reflex-varningsmarkering, 141 mm x 9 m, höger. WAMA re Art.-nr Mått: 141 mm x 9 m Bilbrandsläckare 6 kg ZF6 Art.-nr Bilbrandsläckare, innehåll 6 kg Höjd: 520 mm Bredd: 240 mm Diameter: 155 mm Användningsvikt: 9,6 kg Den permanent tryckbärande brandsläckaren VoleX-P är mycket effektiv vid ABC-bränder och kan även användas på elektriska anläggningar upp till volt. Behållaren som är permanent trycksatt tillverkas av specialstål på moderna maskiner och garanterar därför största säkerhet. Funktionsklar i ett område på 30 till +60. Bilbrandsläckare 2 kg ZF 2 Art.-nr Bilbrandsläckare, innehåll 2 kg Höjd: 370 mm Bredd: 155 mm Diameter: 108 mm Användningsvikt: 3,9 kg Pulversläckare för brandklasserna A B C, hög funktionssäkerhet tack vare invändig tryckpatron. Funktionsklar i ett område på 30 till +60 L-BOXX 102 Första hjälpen LB 102 EH Art.-nr Innehåll enligt DIN Vikt: 3,2 kg Roterande varningsljus halog. 12/24V, magnetfot KLRU 12/24 MF Art.-nr Diameter: 155 mm Höjd: 185 mm Signal-styrkon ihopfällbar 400 mm SIKE 400 F Art.-nr Mått: 250 x 250 x 55 mm Signal-styrkon ihopfällbar 700 mm SIKE 700 F Art.-nr

22 i-boxx i-boxx SÄKERHETEN KOMMER FÖRST i-boxxar FÖR ALLA TILLFÄLLEN Redo för alla tillfällen med de nya i-boxx-seten. Oavsett om det är ett bas set för lastsäkringen, en förbandslåda eller en utrustning för nödfall med de bestyckade i-boxxarna från Sortimo finns rätt utrustning alltid tillhands. i-boxx-adaptern klickas enkelt i täckplåten av aluminium eller skruvas fast i fordonet, sedan klickar man i i-boxxen. ORIGINALTILLBEHÖR i-boxx 53 Förstahjälpen kit DIN13157 I-53 BVK Art.-nr Mått (BxDxH): 316 x 367 x 53 mm Förstahjälpen kit till arbetsplatsen. Den här i-boxxen innehåller utrustning av hög kvalitet och uppfyller DIN13157 kraven för förstahjälpen kit. i-boxx 72 Car-Safety I-72 CS Art.-nr Mått (BxDxH): 316 x 367 x 72 mm i-boxx fylld med bilförbandsmaterial enligt DIN13164 från tillverkaren Hartmann, 2 varsel- Premiumoch en mini-varningstriangel enligt västar enligt EN471/ DIN30711 ECE-R27. i-boxx 72 Lastsäkring Transportfordon I-72 LASI-T Art.-nr Mått (BxDxH): 316 x 367 x 72 mm i-boxx innehåller basutrustningen för lastsäkring i transportfordon. Innehåller två ProSafe-surrningsband med spänne och två ProSafe-surrningsband med klämlås. (Kan användas vid original-förankringspunkter i fordonet och på Sortimo-fordonsinredningen) samt 4 antiglidmattor för pallar och 4 Flex-kantskyddvinkel. Inkl. användningstips från Sortimo med många smarta knep kring lastsäkerheten i din transportbil. i-boxx 72 Lastsäkring Personbil I-72 LASI-PKW Art.-nr Mått (BxDxH): 316 x 367 x 72 mm i-boxx innehåller basutrustningen för lastsäkring i personbilar. Består av ett lastsäkringsnät (1200 x 1000 mm), 2 band med klämlås och en antiglidmatta (750 x 500 mm). Inkl. användningstips från Sortimo med många smarta knep kring lastsäkerheten i din personbil. ORIGINALTILLBEHÖR i-boxx 53 Förbandslåda för personbilar DIN13164 I-53 PKWVK Art.-nr Mått (BxDxH): 316 x 367 x 53 mm i-boxx uppfyller DIN för förbandslådor i personbilar. Fylld med förbandsmaterial från premiumtillverkaren Hartmann Överskådlig sortering genom smådelsinsats i i-boxxen. i-boxx-adapter I-WH Art.-nr Med i-boxx-adaptern sitter din i-boxx säkert på plats även under körningen. Adaptern kan skruvas fast på sidobeklädnaden av aluminium eller i fordonet

23 rengöringstillbehör rengöringstillbehör rent OCh PrYDligt rengörinstillbehör rengöringstillbehör från Sortimo erbjuder allt du behöver från rullhållare till sophink för att göra ett rent och prydligt jobb. Vattendunkset Set inklusive dunk med stor öppning, hållare och tappkran. (Leverans utan PVC-slang) Finns för 5 l och 10 l ZWA 5 Art.-nr Vattendunkset 5 l Mått: 295 x 165 x 295 mm ZWA 10 Art.-nr Vattendunkset 10 l Mått: 290 x 160 x 400 mm Dunk med stor öppning Dunken finns i två storlekar ZWHK5 Art.-nr Dunk med stor öppning 5 l Mått: 290 x 160 x 290 mm ZWHK10 Art.-nr Dunk med stor öppning 10 l Mått: 290 x 160 x 290 mm Tappkran ZHWK Art.-nr Tappkran för dunk med stor öppning PVC-slang för vattendunkset ZSPVC1 Art.-nr PVC-slang för vattendunkset för avtappning av vatten från fordonet Längd: 1 m Handrengöringskräm i pumpdispenser ZHSK Art.-nr Pumpdispenser inkl. väggfäste och 3 l handrengöringskräm. Rengör även utan vatten! Biologiskt nedbrytbart, hållbart, återfettande hudskydd. Tar effektivt bort oljor, fett, asfalt, bitumen, tryckfärg osv. Box för pappersdukar ZREIT Art.-nr Mått (LxB): 110 x 195 mm Box för pappersdukar utan fäste Rullhållare ZRG Art.-nr Rullhållare stor (inkl. pappersrulle). En självklämmande funktion förhindrar avrullningen under körningen. Passar till standardrullar som finns i handeln med en bredd på 320 mm och en rulldiameter på max. 400 mm. Skruvas fast på fordonsinredningen. Pappersrulle blå ZPRG Art.-nr Förpackningsenhet 2 rullar à 255 meter, 2 lag, arkstorlek 24 x 35 cm Handdukshållare ZHA Art.-nr Skruvas fast på fordonsinredningen. Mått (LxB): 285 x 130 mm Pappersrulle grön Pappersrulle ZPHA Art.-nr Förpackningsenhet 10 rullar à 56 meter, 2 lag, Arkstorlek: 23 x 28 cm Handrengöringskräm ZHSK/ZHR Art.-nr l Handrengöringskräm Påfyllningsset Rengör även utan vatten! Biologiskt nedbrytbart, hållbart, återfettande hudskydd. Tar effektivt bort oljor, fett, asfalt, bitumen, tryckfärg osv. Sophink ABE Art.-nr Mått (BxDxH): 190 x 180 x 300 mm Sophink inkl. vägghållare Sopsäck AB Art.-nr st. sopsäckar av återvinningsmaterial 44 45

24 teleskopstegar teleskopstegar allt går att nå teleskopstegar Våra teleskopstegar tar minsta möjliga plats och ryms till och med i en personbils baklucka. tack vare en utdragbar höjd på 3,3 m kan man jobba säkert fram till en arbetshöjd på 3,7 meter. Med den smidiga- till texten- hållaren som finns som tillval kan teleskopstegen enkelt sättas fast på fordonsinredningen eller på bakluckan. Teleskop-kombistege 2,3 m ZTCL23 Art.-nr Mått (BxDxH): 610 x 165 x 710 mm Vikt: 14 kg Steglängd: indragen 0,79 m utdragen 2,3 m Bredd: 0,48 m Bärkapacitet: 150 kg Max. arbetshöjd 3,7 m, 8 stegpinnar Teleskop-kombistege 1,7 m ZTCL17 Art.-nr Mått (BxDxH): 610 x 165 x 680 mm Vikt: 10 kg Steglängd: indragen 0,68 m utdragen 1,7 m Bredd: 0,48 m Bärkapacitet: 150 kg Max. arbetshöjd 3,0 m, 6 stegpinnar Hållare teleskopstege ZTLH4 Art.-nr Vikt: 0,50 kg Steghållare för teleskopstege ZTCL33. Kan monteras på bakdörren, i lastutrymmet eller på fordonsinredningens sidovägg. Stegen ingår inte i leveransen. Ej lämplig för teleskoper- bara kombistegar. Bärväska teleskopstege ZTLT Art.-nr Vikt: 0,54 kg Bärväska för teleskopstege upp till 3,3 m. I väskan är stegen säkert och prydligt förvarad och kan bäras bekvämt med ett band. Teleskopstege 3,3 m ZTL33 Art.-nr Mått (BxDxH): 490 x 75 x 780 mm Vikt: 10,4 kg Steglängd: indragen 0,78 m, utdragen 3,3 m Bredd: 0,49 m, bärkapacitet: 150 kg Liten vid transport, men stor vid användning. Teleskopstegen med 11 stegpinnar kombinerar båda fördelarna perfekt med varandra. Den maximala arbetshöjden är 4,4 m. Säkerhetsfot ZTLF Art.-nr Vikt: 0,96 kg 1 par säkerhetsfötter för teleskopstege 3,3 m Inställbart i höjdled upp till max. 225 mm för -trappsteg. Foten förhindrar att stegen glider på halkiga eller ojämna underlag. 2 stycken behövs. Reservdelar för teleskopstegar (utan bild) ET TELE FÜ Art.-nr par reservfötter för teleskopstege 3,3 m ET TELE ZU Art.-nr dragring för teleskopstege ET TELE AK Art.-nr täckkåpa som passar till alla teleskopstegar ET TELECO GRUFU Art.-nr basfot komplett för kombistege 46 47

25 handstrålkastare handstrålkastare För MObil användning i MörKret HAnDStråLKAStArE För mobil användning i mörkret samt i explosionsfarliga omgivningar är dessa återuppladdningsbara handstrålkastare smidiga hjälpmedel. Handstrålkastare för professionell användning LED 12V ZPHS12VLED Art.-nr Mått (BxDxH): 120 x 104 x 245 mm Vikt: 1,1 kg Handstrålkastare för professionell användning LED 12V med laddningsstation Försättsglas orange. Anslutningskabel 230 V med eurokontakt och anslutningskabel 12/24V med monterad fordonsnätkontakt och bruksanvisning. Reservdelar för 12 volt Handstrålkastare för professionell användning Reservglödlampa ET GBPH12V Art.-nr kr. Reservbatteri ET AKKUPH12V Art.-nr Batteridriven handstrålkastare ZAHSW Art.-nr Batteridriven handstrålkastare inkl. fordonshållar- och laddningsskål, 2 ljusstyrkor, fokuseringsfunktion, nödljusfunktion, bly-gelackumulator 6 V / 4 Ah, laddningsskål 230/12 V, skyddad mot vattenstänk med bärrem, inkl. 230 V-nätaggregat. Ingen garanti på batteriet. Arbetsstrålkastare Utomhuslampa för montering på fordonet för bättre belysning. ZAS 12V Art.-nr Arbetsstrålkastare 12 Volt / 55 Watt ZAS 24V Art.-nr Arbetsstrålkastare 24 Volt / 70 Watt Handstrålkastare för professionell användning 12 V ex-skyddad ZPHS12VEX Art.-nr Mått (BxDxH): 105 x 245 x 120 mm Vikt: 1,1 kg Explosionsskyddad säkerhetshandstrålkastare IP 64; dammtät och skyddad mot vattenstänk, robust plasthus, svängbart lamphuvud, kan användas som nödlampa enligt VDE 0108, underhållsfri bly-gelackumulator, komplettset inkl. säkerhetslampa, laddningsstation, 220 V-nätkabel, 12 V-laddningskabel och försättsglas klart och orange. ET AKKU Art.-nr Reservbatteri Handstrålkastare ZHSW 12 Art.-nr V, 1,2 m kabel längd 55 W, med kontakt för cigarettändaruttag, med magnethållare, svängbar, 15º bred ljusspridning. ZHSWV Art.-nr Förlängningssladd 7 m spiralformad TILL/FRÅN-brytare med kontrollampa ZEASO Art.-nr TILL-/FRÅN-brytare med kontrollampa för individuell montering enligt behov

26 arbetsstrålkastare arbetsstrålkastare ger ljus i MörKret ArBEtSStråLKAStArE med lysrörslamporna kan den mobila arbetsplatsen i fordonet belysas på ett optimalt sätt. På det sättet hittar du även rätt när det är mörkt. För att försörja dina elektriska apparater med ström erbjuder vi olika anslutningsmöjligheter fram till växelriktare som omvandlar 12 volt fordonsspänning till 230 volt växelspänning för att kunna garantera driften för allt från laddare till dator. Även för de elektriska komponenterna ger vi 3 års garanti. LED-STRIP 1000 LED-S 1000 Art.-nr Längd: 1 m LED-STRIP 2000 LED-S 2000 Art.-nr Längd: 2 m Lysrörslampa LA2/220 Art.-nr Mått (BxDxH): 1280 x 120 x 110 mm Lysrörslampa 220 V, 36 Watt CEE-matningsuttag ZCE 1 Art.-nr Mått (BxDxH): 105 x 105 x 15 mm Fordonets utsida Mått (BxDxH): 78 x 92 x 80 mm Fordonets insida Elintag krävs endast utomhus, 3- eller 2-polig + PE, 16 A, 220 V, tätning till fordonets utsida, skyddslock med låsning, skyddat mot vattenstänk enligt IP X4, dragsäkring för CEE-koppling. Färg: Vit Adapterledning ZCES Art.-nr ,5 m gummislangledning 3 x 2,5 mm 2 Schuko-gummikontakter För anslutning av ledningar med Schuko-koppling på CEEmatningskontakt. CEE-vinkelkopplingen är skyddad mot vattenstänk enligt P X4 och med integrerad Schuko-uttag. Taklampa LA LED 12V/DC 8W Art.-nr Mått (BxDxH): 168 x 88 x 9,1 mm LED-lampa 24x LED 12 V vit 3000/6000K IR Rörelsesensor Påbyggnadsuttag ZSD12AB Art.-nr Mått (BxDxH): 58 x 37 x 25 mm 12 V påbyggnadsuttag Inomhus med 2 skruvklämmor. Standard-eluttag ZSD12AB2 Art.-nr Mått (BxDxH): 75 x 50 x 35 mm 12 V standard-eluttag stor Inomhus i cigarettändarstorlek LED BELYSninG - Sortimo BLACK EDition SEriE Levereras i följande längder: 25 cm Art. nr.: LSSBES cm Art. nr.: LSSBES cm Art. nr.: LSSBES1000 Spänningsvakt 12V, 5A SPWÄ 12V Art.-nr Mått (BxDxH): 150 x 120 x 35 mm Växelriktare ZSW 300 Art.-nr Mått (BxDxH): 116 x 185 x 73 mm Växelriktare 12/250 V Det robusta huset av aluminium kan monteras i alla lägen. Tekniska data: Driftspänning 12 V, ingångsström 22 A, utgångsspänning 230 V mod. sinusvåg. Effekt 300 VA, Effekttopp (4 Sek) 400 VA Ljusstyrka: 1200 lumen pr. meter Inbyggd i svart aluminiumram 4000 Kelvin Förbrukning: 15 W pr. meter 2 m kabel för montage Alla skenor innehåller spänningsstabilisator Vattenavvisande 50 51

27 intro VÄXelriKtare CreDitS VÄXelriKtare intro CreDitS VÄXELriKtArE 12V blir till 230V Växelriktare EL WR 350 Art.-nr Mått (BxDxH): 147 x 185 x 60 mm Växelriktare 12/230V sinus med robust aluminiumhus. Absolut ren sinusspänning: 230V 50 Hz är perfekt för alla 230 V förbrukare även i kontinuerlig drift. Tekniska data: Batterispänning 12 V Ingående ström 70 A Utgående spänning 230 V 50 Hz ren sinusvåg Effekt 350 W, 3 min. 400 W, max. 700 W Växelriktare EL WR 700 Art.-nr Mått (BxDxH): 180 x 295 x 72 mm Växelriktare 12/230V sinus med robust aluminiumhus Absolut ren sinusspänning: 230 V 50 Hz, perfekt för alla 230 V förbrukare även i kontinuerlig drift. Tekniska data: Batterispänning 12 V Ingående ström 130 A Utgående spänning 230 V 50 Hz ren sinusvåg Effekt 700 W 3 min. 800 W, max W Växelriktare EL WR 1000 Art.-nr Mått (BxDxH): 182 x 383 x 88 mm Växelriktare 12/230 V sinus med robust aluminiumhus. Absolut ren sinusspänning: 230 V 50 Hz, perfekt för alla 230 V förbrukare även i kontinuerlig drift Tekniska data: Batterispänning 12 V Ingående ström 186 A Utgående spänning 230 V 50 Hz ren sinusvåg Effekt 1000 W, 3 min W, max W Växelriktare EL WR 1500 Art.-nr Mått (BxDxH): 191 x 415 x 88 mm Växelriktare 12/230V sinus med robust aluminiumhus. Absolut ren sinusspänning: 230 V 50 Hz, perfekt för alla 230 V förbrukare även i kontinuerlig drift Tekniska data: Batterispänning 12 V Ingående ström 280 A Utgående spänning 230 V 50 Hz ren sinusvåg Effekt 1500 W, 3 min W, max W Anslutningskabelsats EL AK WR 700 Art.-nr Anslutningskabelsats för växelriktare EL WR mm² fordonsledning med säkring och säkringshållare 10 mm² fordonsledning gul/grön Kabelsko växelriktare, redan påpressad. Ytterligare presskabelskor som behövs ingår Längd plus- och minusledning ca mm Längd jordningsledning ca mm Säkring 100 A Anslutningskabelsats EL AK WR 1000 Art.-nr Anslutningskabelsats för växelriktare EL WR mm² fordonsledning med säkring och säkringshållare 10 mm² fordonsledning gul/grön Kabelsko växelriktare, redan påpressad. Ytterligare presskabelskor som behövs ingår. Längd plus- och minusledning ca mm Längd jordningsledning ca mm Säkring 150 A Anslutningskabelsats EL AK WR 1500 Art.-nr Anslutningskabelsats för växelriktare EL WR mm² fordonsledning med säkring och säkringshållare 10 mm² fordonsledning gul/grön Kabelsko växelriktare, redan påpressad. Ytterligare presskabelskor ingår Längd plus- och minusledning ca mm Längd jordningsledning ca mm Säkring 250 A 52 53

28 eluttag OCh VÄXelriKtare lastramper ELUttAG och VÄXelriKtare LAStrAmPEr Oavsett om det är en tvättmaskin eller gräsklippare, med last ramper som finns i två längder i vardera fast eller fällbart utförande, kan tung och skrymmande last snabbt och enkelt lastas. Grenuttag ZSS 1 Art.-nr Mått (BxDxH): 480 x 70 x 55 mm 220 V, 5 Schuko-uttag, robust utförande med kontrollampa-vippbrytare Säkerhetsgrenuttag ZSS 3 Art.-nr Mått (BxDxH): 480 x 70 x 55 mm 220 V, 5 Schuko-uttag Överspänningsfilter med felindikering och utbytbar finsäkring. Lastramper ZVS 2000 Art.-nr Vikt: 16,0 kg 1 par lastskenor 2000 mm, fast ZVSF 2000 Art.-nr Vikt: 18,0 kg 1 par lastskenor 2000 mm, fällbara. Säkerhetsgrenuttag ZSS 2 Art.-nr Mått (BxDxH): 480 x 70 x 80 mm 220 V, 4 Schuko-uttag Dvärgbrytare mot överbelastning och kortslutning Diffferensströmbrytare för personskydd 16 A / 30m A Grenuttag fast montering ZSS F Art.-nr Mått (BxDxH): 330 x 80 x 51 mm SCHUKO-grenuttag, 4 x, 16 A, 230 V ~, konfektionerat och klart att ansluta, med invändig dragavlastning ZVS 2500 Art.-nr Vikt: 20,0 kg 1 par lastskenor 2500 mm, fast ZVSF 2500 Art.-nr Vikt: 22,0 kg 1 par lastskenor 2500 mm, fällbara. Lastskenor av aluminium med skyddskant, Köryta med antiglidbeläggning P13, Körytans bredd 150 mm, Utvändig bredd 234 mm Skyddskantens höjd 30/42 mm, bärkraft 300 dan vid ihopfällbart utförande, bärkraft 380 dan vid fast utförande
