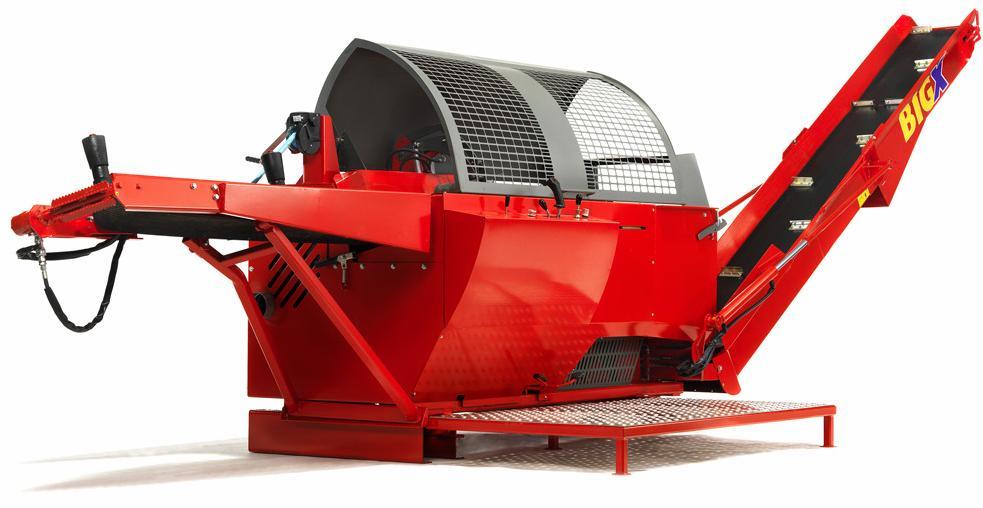

HakkiPilke 50 Easy VEDMASKINENS RESERVDELSBOK MAASELÄN KONE OY

Transkript

1 SVENSKA HakkiPilke 50 Easy VEDMASKINENS RESERVDELSBOK MAASELÄN KONE OY Valimotie 1, FI Haapajärvi tfn , fax Sivu 1

2 Innehållsförteckning 1.1 Sprängskiss av maskinen (Combi, 47011) Förteckning över maskinens delar 1 (47011) Sprängskiss av ram (47845) Förteckning över ramens (47845) delar Sprängskiss av ram Reservdelsförteckning för ram Sprängskiss av kraftöverföringen 1 (combi-modell) Förteckning över kraftöverföringens (48259) delar Sprängskiss av vinsch Förteckning över vinschens delar Sprängskiss av kraftöverföringen 2 (combi) Förteckning över kraftöverföringens (47600) delar (combi) Sprängskiss av kraftöverföringen (el) Förteckning över kraftöverföringens (47608) delar Sprängskiss av utmatningstransportörens nedre del (47700) Förteckning över delar till utmatningstransportörens nedre del (47700) Sprängskiss av utmatningstransportörens övre del (47853) Förteckning över delar till utmatningstransportörens övre del (47853) Sprängskiss av utmatningstransportörens cylinder (vänster) Förteckning över delar till utmaningstransportörens cylinder Sprängskiss av utmatningstransportörens cylinder (höger) Förteckning över delar till utmatningstransportörens cylinder (47750) Sprängskiss av utmatningstransportörens band (47800) Förteckning över delar till utmatningstransportörens band (47800) Sprängskiss av matarbord Sivu 2

3 1.26 Förteckning över matarbordets (47833) delar Sprängskiss av spånsug (67000) Förteckning över spånsugens (67000) delar Sprängskiss av vedgejd (47905) Förteckning över vedgejdens (47905) delar Sprängskiss av ventilmekanismen (47813) Förteckning över ventilmekanismens (47813) delar Sprängskiss av sågenhet (47805) Förteckning över sågenhetens (47805) delar Sprängskiss av vedgejd (47773) Förteckning över vedgejdens (47773) delar Sprängskiss av klyvbettets cylinder (47733) Förteckning över delar i klyvbettets cylinder (47733) Sprängskiss över klyvcylinder (större) Förteckning över klyvcylinderns (47682) delar Sprängskiss av klyvcylinder (mindre) Förteckning över klyvcylinderns (47459) delar Vedgejdens cylinder Förteckning över delar till vedgejdens cylinder (47381) Kapsvärdets cylinder Förteckning över delar till kapsvärdets cylinder (10242) Sprängskiss av transportörens vridcylinder (47243) Förteckning över delar till transportörens vridcylinder (47243) Sivu 3

4 1.1 Sprängskiss av maskinen (Combi, 47011) Sivu 4

5 1.2 Förteckning över maskinens delar 1 (47011) _BIG X 50 ram _Inmatningstransportör _Skydd _Ramände _Framplåt _Kontrollpanel _Fästlist _Klyvrännans gummi _Täckplåt _Arbetsbänk _Burtapp _Inmatningstransportörens stöd _Skyddsplåt _Hylsa _Fotbalk _Fotbalk vänster _Låsspak för inmatningstransportör _Kölrulle _Montering av den bakre rullens fäste _Delmontering av dragrulle _Dragrullens fäste _Inmatningstransportörens bakre 22 rulle _Propp _Vinsch för klyvbett _Mellanrulle _Kraftöverföringsaxelns krok _Dragtapp _Utmatningstransportörens lyftcylinder _Mellanstång för utmatningstransportörens cylinder _Mellanstång för utmatningstransportörens cylinder _Utmatningstransportörens lyftcylinder _Transportörens band, indelat _Skydd för klyvutrymme _Skydd för klyvutrymme _Klyvrännans skydd vänster _Klyvrännans skydd höger _Klyvbett 8 delar, härdat _Tryckfjäder svart _Band för matarbord _Låsspärr för transportör _Skyddsplatta för spånöppning _Transportörens nedre del _Transportörens övre del med skräpborttagning _Tätning för spånöppning _Däcksprint 2 46?_gasfjäder med 15-6L-4499-Lesjofors fästen _Skydd för mätanordning _Servicelucka _Snabbkoppling uttag 1,2 automat _Startmotorhus Sivu 5

6 1.3 Sprängskiss av ram (47845) Sivu 6

7 1.4 Förteckning över ramens (47845) delar _Svänganordning för utmatningstransportör _Stötanordning _Ventilmekanism _Säkerhetsstång _Dragfjäder 3,5 x 30 x _Lyftare för klyvbett _Tapp för justering av klyvbett _Återställning av ventil _Cylinder D110 d _Cylinder Ø 80, skaft Ø _Cylinder för klyvbett, konstruktion _Tryckfjäder Ø _Låstapp för klyvcylinder _Tapp för transportörens svänganordning _Cylinder Ø 50/32 x _Dubbelcylinderns låstapp _Fästplatta för stötanordning _Fästplatta för stötanordning _Remskydd _Låstapp för vinkelväxel _Axel för elmotorns bädd _Elmotor + bädd _Monteringsserie för vinkelväxel (el) _Bricka DIN 125 A _Ögönbult DIN 444 M10x _ Låsring DIN _ _ Bricka DIN 125 A _Låsmutter DIN 985 M _Låsring DIN _ _Bricka DIN 125 A _Låsring DIN _ _Låsring DIN _ _Låsring DIN _ _ Smörjnippel M8x _Sexkantsskruv DIN 933 M10 x _Låsmutter DIN 985 M _Fjädersprint DIN _8 x _Låsmutter DIN 985 M _Låsmutter DIN 985 M _Sexkantsskruv DIN 933 M10x _Sexkantsskruv DIN 933 M16 x a_Fjäderbeslag c_Utfyllnadsbit _Rör för vedgejd _Sexkantsskruv DIN 933 M10x _Saxsprint DIN _5 x Sivu 7

8 1.5 Sprängskiss av ram Sivu 8

9 1.6 Reservdelsförteckning för ram _Big x 50 ramsvetsning _Matarbord _Montering av sågdrift _Drivaxel för såg _Kapenhet _Vedgejd _Hydraulcylinder _Spånsug _Tapp 16 x _Tapp 16 x _Tapp _Tapp 16 x _Vedgejd _Ventilställning _Vinsch _Regulator _Hydraulventil _Hydraulventil _Oljekylare _Ställning för elskåp _Ställning för sug _Dragfjäder 3,5x30x _Skydd för sågsvärd _Fästplatta för sågsvärd _Dragfjäder 2 x 15 x _Ögonbult DIN 444 M10 x ?_Kulända M8,D Lesjofors _Optisk mätanordning med skyddskåpa _DF10,3A[XXL]17SLP _Gränsbrytare med tapp _RHS-rör _Stång med gångjärn _Sågsvärd _Fästplatta för cylinder _Cylinder _Sexkantsskruv M _Låsmutter DIN 985 M _Fjärrstart _Skaft _Vedgejd _Filterhus _Ventil (med fjäder) _Styrskaft _Hydraulventil Sivu 9

10 1.7 Sprängskiss av kraftöverföringen 1 (combi-modell) 1.8 Förteckning över kraftöverföringens (48259) delar _Vinkelväxelbädd _Vinkelväxel (2061) _Hydraulpump _Remskiva för vinkelväxel 4B _Kil 10 x _Fästplatta för remskiva _Sexkantsskruv DIN 933 M8 x _Sexkantshålskruv 12.9 DIN _M10 x _Låsmutter DIN 985 M _USIT ?_Distansbricka för vinkelväxel _Dubbelnippel rak 3,8 x 1, _Dubbelnippel rak 3,4 x _USIT 1, _ C-nippel _Sexkantsskruv DIN 933 M12 x _Dubbelnippel rak _Sesco-platta M _Böj ½" inre/yttre ns _Böj 1" inre/yttre NS Sivu 10

11 1.9 Sprängskiss av vinsch 1.10 Förteckning över vinschens delar _Ställning för klyvbettets lyftvinsch _Skaft för klyvbettets lyftvinsch _Handtag _Ledhjul för vajer a_Rör för ledhjul _Smörjnippel M8 X _Vinsch med broms 750 kg _Låsmutter DIN 985 M _Låsmutter DIN 985 M _Bricka DIN 125 A _Bricka DIN 125 A _Sexkantsskruv DIN 931 M10 x _Sexkantsskruv DIN 933 M10 x ?_Vajer och krok Sivu 11

12 1.11 Sprängskiss av kraftöverföringen 2 (combi) 1.12 Förteckning över kraftöverföringens (47600) delar (combi) _Elmotorns bädd _Sexkantsskruv DIN 931 M12 x _Bricka DIN 125 A _Låsmutter DIN 985 M _Remskiva B4, _Låsning för remskiva _Elmotor 15 kw _Gummikabel _Konverterare M40/ _Dragavlastning M32 x 1, _Kilrem B42, Sivu 12

13 1.13 Sprängskiss av kraftöverföringen (el) 1.14 Förteckning över kraftöverföringens (47608) delar _Elmotor 15 kw B3,B5 380V _Mellanfläns för 15 kw-motor _Kopplingspaket 1 4?_Distansbricka för mellanfläns (15kW) _Hydraulpump _Bricka DIN 125 A _Sexkantsskruv DIN 933 M16 x _C-nippel _Dubbelnippel rak 3,8 x 1, _Dubbelnippel rak _Böj 1" inre/yttre NS _Dubbelnippel rak 3,4 x _USIT 1, _USIT _Bricka DIN 125 A _Sexkantshålskruv 12.9 DIN 912 M10 x _Dragavlastning M32 x 1, _Konverterare M40/ _Gummikabel Sivu 13

14 1.15 Sprängskiss av utmatningstransportörens nedre del (47700) Sivu 14

15 1.16 Förteckning över delar till utmatningstransportörens nedre del (47700) _Nedre skyddsband _Hållare för transportband _Bricka DIN 125 A _Saxsprint DIN 94 3,2 x _Dragrulle för transportör _Lagerenhet UCP _Kil _Kedjekoppling _Motorfäste _Låsmutter DIN985 M _Sexkantsskruv DIN 931 M12 x _Sexkantsskruv DIN 931 M12 x _Hydraulmotor OMP _Skydd _Stoppskruv DIN 913 M8 x Sivu 15

16 1.17 Sprängskiss av utmatningstransportörens övre del (47853) Sivu 16

17 1.18 Förteckning över delar till utmatningstransportörens övre del (47853) _Transportörens övre del _Transportörens övre rulle _Skräpseparerare _Löst hjul Manner 95493_LI-100 N _Skyddsplatta _Sexkantsskruv Din 933 M12x _Ledtapp _Bricka DIN 125 A _Sexkantsskruv DIN 934 M _Bricka DIN 125 A _Skyddsplatta för rulle _Låsmutter DIN 985 M _Låsmutter DIN 985 M _Låsskruv DIN 603 M8 x _Låsmutter DIN 985 M _Låsskruv DIN 603 M8 x _ Bricka DIN 125 A _Dragfjäder 2X20x _Tryckfjäder 3,5x22x _Sexkantsskruv DIN 933 M12x _Bricka DIN 9021 M _Sexkantsskruv DIN 933 M12x _Li-100 N Hjul, Manner _Sexkantsskurv DIN 931 M10x _Saxpinne DIN 94 3,2x Sivu 17

18 1.19 Sprängskiss av utmatningstransportörens cylinder (vänster) 1.20 Förteckning över delar till utmaningstransportörens cylinder _Montering av rör _Cylinderskaft _Kolv _Tätningssats för kolv 50/ _Skaftstyrning _Tätning för skaftstyrning 50/ Sivu 18

19 1.21 Sprängskiss av utmatningstransportörens cylinder (höger) 1.22 Förteckning över delar till utmatningstransportörens cylinder (47750) _Rörkonstruktion _Cylinderskaft _Kolv _Packningssats för kolv 50/ _Skaftstyrning _Tätning för skaftstyrning 50/ Sivu 19

20 1.23 Sprängskiss av utmatningstransportörens band (47800) 1.24 Förteckning över delar till utmatningstransportörens band (47800) _Band _Anslutningsplatta till band _Skrapans infästning _Transportskrapa _Låsmutter DIN 985 M _Sexkantsskruv DIN 933 M8 x Sivu 20

21 1.25 Sprängskiss av matarbord 1.26 Förteckning över matarbordets (47833) delar b_Fästplatta för lager _Hydraulmotor OMP _Dragrulle för inmatningstransportör _Lager UC _Sexkantsskruv DIN 933 M10 x _Bricka DIN 125 A _Låsmutter DIN 985 M _Sexkantsskruv DIN 931 M10 x _Kil Sivu 21

22 1.27 Sprängskiss av spånsug (67000) 1.28 Förteckning över spånsugens (67000) delar Nr Del nummer St _Ram _Fästplatta för rotor _Stödlager _Kopplingens innerdel _Rotor _Kugghjulsmotor 6,3 DH _Transformatorblock _Flänsbult M8 x _Flänsbult M8 x _Låsmutter DIN 985 M _Kopplingsfläns 2 12?_Fjäderplatta M _Sexkantshålskruv 12,9 DIN 912 M6 x _Sexkantsskruv DIN 936 M ?_O-ring ?_Sexkantsskruv _Sexkantsskruv DIN 931 M8 x _Hörnkoppling justerbar Sivu 22

23 1.29 Sprängskiss av vedgejd (47905) 1.30 Förteckning över vedgejdens (47905) delar _Gejdens ram _Gunga _Hänganordning _Tapp 16 x _Tapp 16 x _Tapp 16 x _Montering av justerare _Smörjnippel M8 X _Sexkantsskruv DIN 931 M10 x _Sexkantsskruv DIN 934 M _Låsmutter DIN 985 M _Smörjnippel M8 x 1 90 GR _Gejdens rulle _Rullaxel _Fjädersprint DIN x _Kullager RS _Fjädersprint DIN x Sivu 23

24 1.31 Sprängskiss av ventilmekanismen (47813) Sivu 24

25 1.32 Förteckning över ventilmekanismens (47813) delar Nr Del nummer St _Fästplatta för ventil och spak _Manöverspakens begränsare s_Propp t_Stöd för begränsare a_Platta för utlösningspedal _Fästplatta för manöverspak b_Fästplatta för manöverspak _Mellanhylsa _Platta för manöverspak _Platta för stoppspak _Ventil för maskinens säkerhetsspak h_Hylsa _Platta för stoppspak _Bricka 3 x Ø 32 Ø _Utlösningsspakens konstruktion _Utlösningsspak _Utlösningsspak _Begränsare _Dragfjäder Ø 0,9 x Ø 9, _Ventilens spakbricka _Ledspak _Tryckfjäder Ø 22 x 2 L = _Sexkantsskruv DIN 933 M8 x _Sexkantsskruv DIN 933 M10 x _Sexkantsskruv DIN 933 M16 x _Sexkantsskruv DIN 934 M _Bricka DIN 125 A _Sexkantsmutter DIN 934 M _Sexkantsskruv DIN _M10 x _Sexkantsskruv DIN ,9 M8 x _Låsmutter DIN 985 M _Låsmutter DIN 985 M _Låsmutter DIN 985 M _Sexkantsskruv DIN 933 M8 x _Låsmutter DIN 985 M _SD11,1-N(KG3-180)1SC7L _Sexkantsskruv DIN 931 M10 x _Automatisk hastighetsventil _Sexkantsskruv DIN 933 M10 x _Sexkantsskruv DIN 931 M10 x Sivu 25

26 1.33 Sprängskiss av sågenhet (47805) 1.34 Förteckning över sågenhetens (47805) delar _Svärdets spännhylsa _Låsmutter DIN 985 M _Spårskruv DIN 84 M6 x _Drivhjulets fästhylsa _Drivhjul _Fjädersprint DIN _4 x _Fjädersprint DIN _6 x _Knivdriftsändens bricka _Sexkantsskruv DIN 936 M ?_O-ring _Kopplingsfläns _Sexkantshålskruv 12.9 DIN 912 M6 x ?_Fjäderbricka M _Sexkantshålskruv 12.9 DIN 912 M8 x _Bricka DIN 125 A _Låsmutter DIN 985 M _Dubbelnippel rak _USIT 1, _Motventil 1, _Delkonstruktion av sågdrift _Kugghjulsmotor 20,8 DH Sivu 26

27 1.35 Sprängskiss av vedgejd (47773) 1.36 Förteckning över vedgejdens (47773) delar _Gejdens stång _Ledskiva _Vedstöd _Låsmutter DIN 985 M _Låsmutter DIN 985 M _Låsskruv DIN 603 M8 x _Bricka DIN 125 A _Kullager Z _Sexkantsskruv DIN 933 M8x _Bricka DIN 125 A _Sexkantsskruv DIN 933 M10x _Sexkantsskruv DIN 933 M12x _Sexkantsskruv Din 931 M8x _Dubbel vridfjäder D Sivu 27

28 1.37 Sprängskiss av klyvbettets cylinder (47733) 1.38 Förteckning över delar i klyvbettets cylinder (47733) _Cylinderrör _Cylinderskaft _Smörjnippel M8 X _Kolv Ø 63, 32 och Ø 63, _Kolvskaftets styrning 63/ _Tätningsserie D 63/ Sivu 28

29 1.39 Sprängskiss över klyvcylinder (större) 1.40 Förteckning över klyvcylinderns (47682) delar Nr Del nummer St _Cylinderrör _Cylinderkolv _Cylinderskaft Ø _Skaftstyrning D110 d _Tätningsserie 110/75 1 6?_Tätningsserie för kolv D Sivu 29

30 1.41 Sprängskiss av klyvcylinder (mindre) 1.42 Förteckning över klyvcylinderns (47459) delar Nr Del nummer St _Cylinderrör Ø _Cylinderskaft Ø _Cylinderkolv _Skaftstyrning Ø 90, _Cylinders tätningsserie D Sivu 30

31 1.43 Vedgejdens cylinder 1.44 Förteckning över delar till vedgejdens cylinder (47381) Nr Del nummer St _Cylinderrör _Cylinderkolv _Cylinderns skaftstyrning _Cylinderskaft _Oljebronslager 18 x 16 x _Tätning för skaftstyrning 32/ _Kolvtätningar Sivu 31
