NSP BRASKAMINER F U N K T I O N & D E S I G N

Transkript

1 NSP BRASKAMINER F U N K T I O N & D E S I G N 2014/2015

2 FAMILJENS EGEN LÄGERELD? ELLER KLIMATSMART SPARGRIS? Det finns många goda skäl att skaffa braskamin. Kanske behöver huset en rogivande, sprakande lägereld som familjen och vännerna kan samlas kring? Kanske behöver din inredning ett extra utropstecken som lyfter fram din stilkänsla och smak? Eller vill du helt enkelt värma huset lite billigare; vara klimatsmart och hjälpa till att minska elförbrukningen? Oavsett hur du tänker, så hittar du garanterat din nya braskamin i den här broschyren. Rejäla värmelagrande täljstenskaminer, moderna braskaminer med stora luckor och mjuka former; rustik nordisk design och stram dansk formgivning eller den bekväma pelletseldade kaminen. Alla kaminer i den här broschyren är prisvärda - du får mycket för pengarna. Och visst känns det bättre med bränsle från den svenska naturen än utländsk el, eller hur? Alla kaminer från NSP är flexibla och enkla att installera. Du har ett brett tillbehörsprogram att välja ur, från golvglas till kompletta skorstenar. Vilken modell väljer du? N S P B R A S V Ä R M E f u N k t i o N & d E S i g N 2

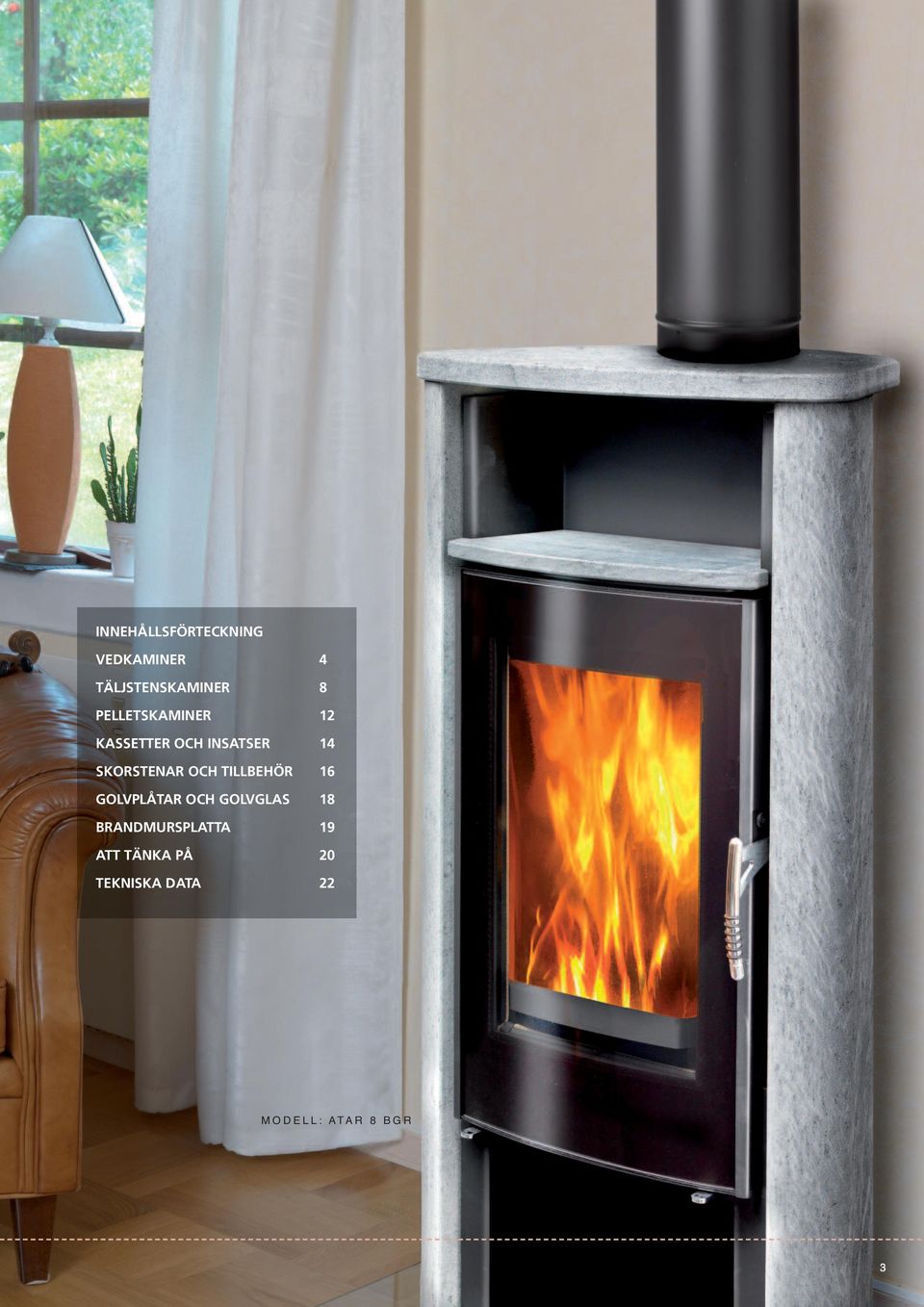

3 INNEHÅLLSFÖRTECKNING VEDKAMINER 4 TÄLJSTENSKAMINER 8 PELLETSKAMINER 12 KASSETTER OCH INSATSER 14 SKORSTENAR OCH TILLBEHÖR 16 GOLVPLÅTAR OCH GOLVGLAS 18 BRANDMURSPLATTA 19 ATT TÄNKA PÅ 20 TEKNISKA DATA 22 M O D E L L : A T A R 8 B G R 3

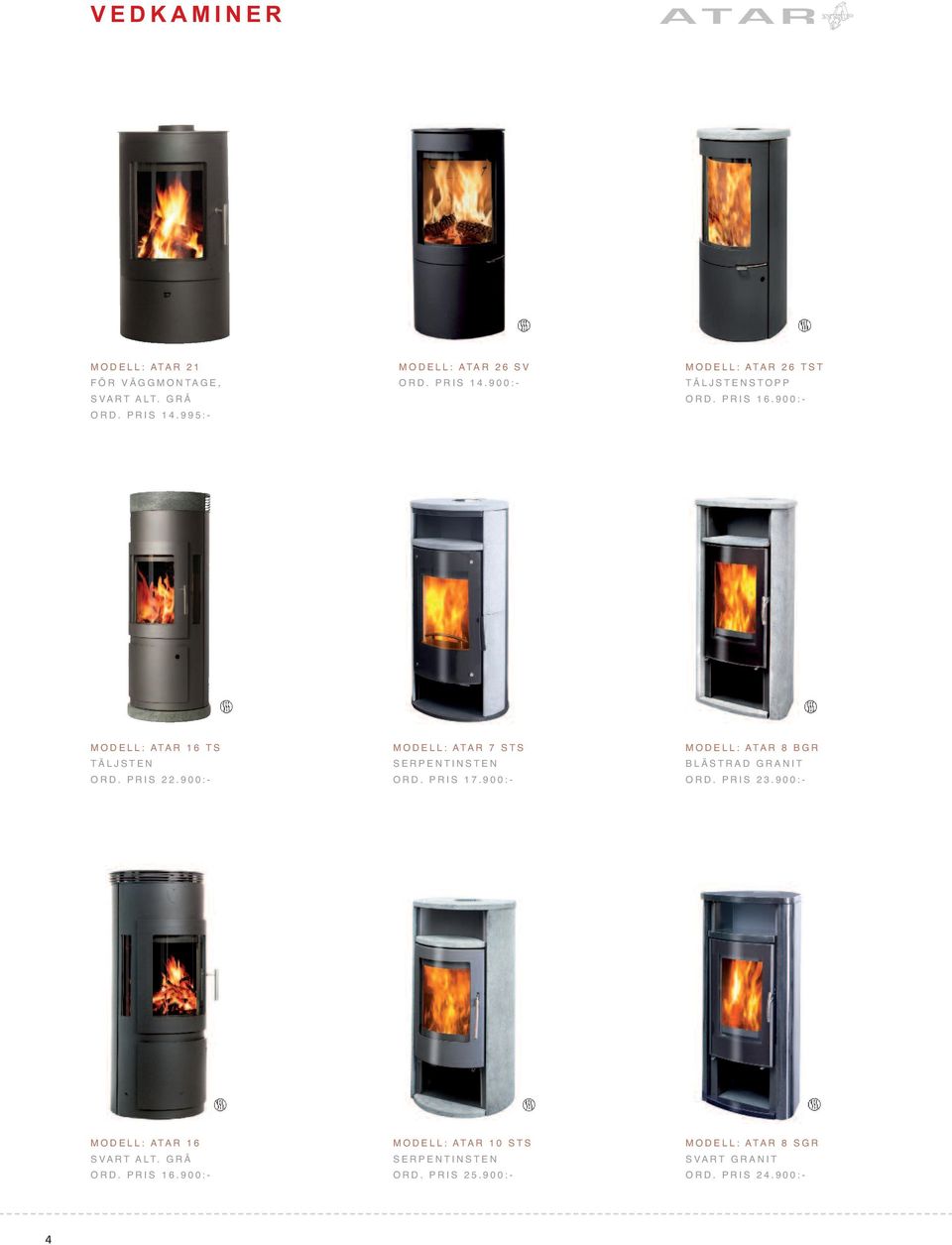

4 V E D K A M I N E R ATAR M O D E L L : A T A R 2 1 F Ö R V Ä G G M O N T A G E, S V A R T A L T. G R Å O R D. P R I S : - M O D E L L : A T A R 2 6 S V O R D. P R I S : - M O D E L L : A T A R 2 6 T S T T Ä L J S T E N S T O P P O R D. P R I S : - M O D E L L : A T A R 1 6 T S T Ä L J S T E N O R D. P R I S : - M O D E L L : A T A R 7 S T S S E R P E N T I N S T E N O R D. P R I S : - M O D E L L : A T A R 8 B G R B L Ä S T R A D G R A N I T O R D. P R I S : - M O D E L L : A T A R 1 6 S V A R T A L T. G R Å O R D. P R I S : - M O D E L L : A T A R 1 0 S T S S E R P E N T I N S T E N O R D. P R I S : - M O D E L L : A T A R 8 S G R S V A R T G R A N I T O R D. P R I S : - 4

5 M O D E L L : A T A R 3 4 S G L M E D S I D O G L A S O R D. P R I S : - M O D E L L : A T A R 1 2 S T S O R D. P R I S : - M O D E L L : A T A R 1 4 S V O R D. P R I S : - Kaminer med denna symbol är förberedda för uteluftsanslutning, ev adapter finns som tillbehör. Kaminer med denna symbol är vattenmantlade. Glöm inte att göra anmälan för installationen till kommunens byggnadsnämnd. EN BRASKAMIN ÄR ALLTID EN GOD AFFÄR Även om du bara utnyttjar din braskamin för att skapa stämning eller jaga bort vinterkylan, så kommer värmen huset tillgodo och sänker din värmekostnad. En unik fördel med en braskamin är att du snabbt får varmt i huset. Redan efter några minuter känner du hur den sköna värmen och den speciella doften sprider sig i huset. Väljer du en braskamin som är anpassad till ditt hus, och installerar den på rätt plats, så fungerar den faktiskt som rena sparbössan. Varje återförsäljare har rätt till fri prissättning. Angivna ordinariepriser är inkl. moms. Vi reserverar oss för ev. pris- och produktförändringar. N S P B R A S V Ä R M E f u N k t i o N & d E S i g N 5

6 S V E N D S E N 1 M E D B A K U G N 6

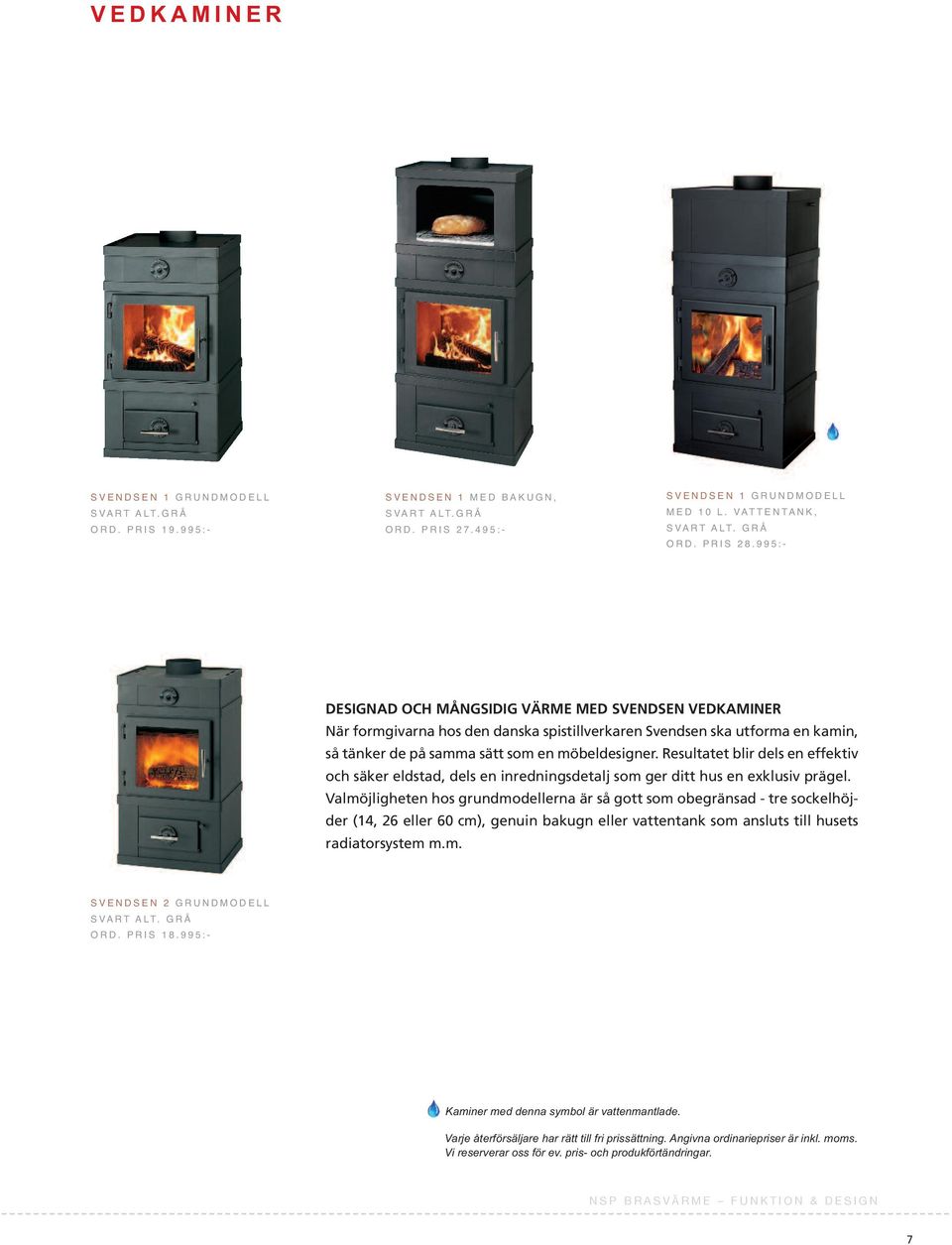

7 V E D K A M I N E R S V E N D S E N 1 G R U N D M O D E L L S V A R T A L T. G R Å O R D. P R I S : - S V E N D S E N 1 M E D B A K U G N, S V A R T A L T. G R Å O R D. P R I S : - S V E N D S E N 1 G R U N D M O D E L L M E D 1 0 L. V A T T E N T A N K, S V A R T A L T. G R Å O R D. P R I S : - DESIGNAD OCH MÅNGSIDIG VÄRME MED SVENDSEN VEDKAMINER När formgivarna hos den danska spistillverkaren Svendsen ska utforma en kamin, så tänker de på samma sätt som en möbeldesigner. Resultatet blir dels en effektiv och säker eldstad, dels en inredningsdetalj som ger ditt hus en exklusiv prägel. Valmöjligheten hos grundmodellerna är så gott som obegränsad - tre sockelhöjder (14, 26 eller 60 cm), genuin bakugn eller vattentank som ansluts till husets radiatorsystem m.m. S V E N D S E N 2 G R U N D M O D E L L S V A R T A L T. G R Å O R D. P R I S : - Kaminer med denna symbol är vattenmantlade. Varje återförsäljare har rätt till fri prissättning. Angivna ordinariepriser är inkl. moms. Vi reserverar oss för ev. pris- och produkförtändringar. N S P B R A S V Ä R M E f u N k t i o N & d E S i g N 7

8 8

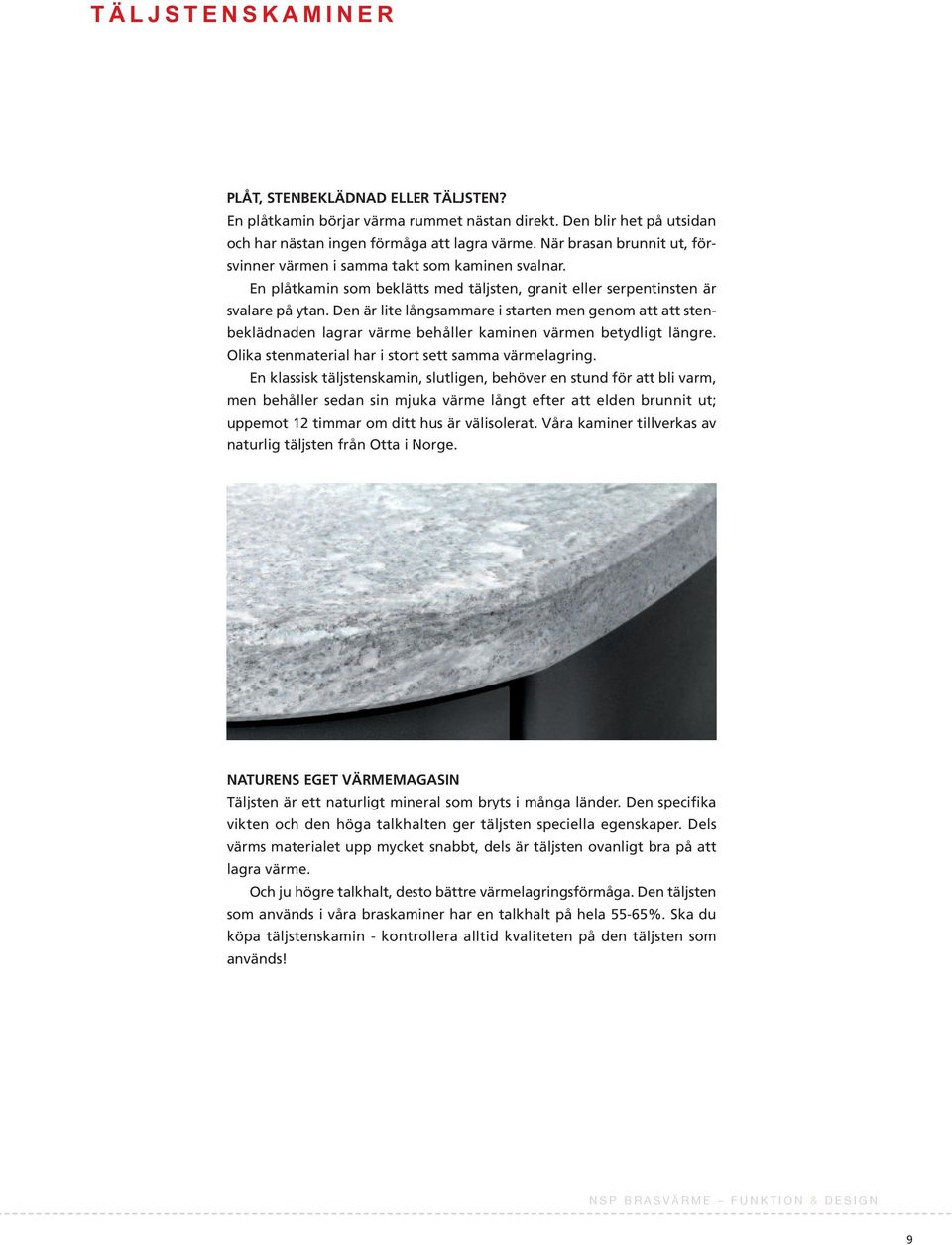

9 T Ä L J S T E N S K A M I N E R PLÅT, STENBEKLÄDNAD ELLER TÄLJSTEN? En plåtkamin börjar värma rummet nästan direkt. Den blir het på utsidan och har nästan ingen förmåga att lagra värme. När brasan brunnit ut, försvinner värmen i samma takt som kaminen svalnar. En plåtkamin som beklätts med täljsten, granit eller serpentinsten är svalare på ytan. Den är lite långsammare i starten men genom att att stenbeklädnaden lagrar värme behåller kaminen värmen betydligt längre. Olika stenmaterial har i stort sett samma värmelagring. En klassisk täljstenskamin, slutligen, behöver en stund för att bli varm, men behåller sedan sin mjuka värme långt efter att elden brunnit ut; uppemot 12 timmar om ditt hus är välisolerat. Våra kaminer tillverkas av naturlig täljsten från Otta i Norge. NATURENS EGET VÄRMEMAGASIN Täljsten är ett naturligt mineral som bryts i många länder. Den specifika vikten och den höga talkhalten ger täljsten speciella egenskaper. Dels värms materialet upp mycket snabbt, dels är täljsten ovanligt bra på att lagra värme. Och ju högre talkhalt, desto bättre värmelagringsförmåga. Den täljsten som används i våra braskaminer har en talkhalt på hela 55-65%. Ska du köpa täljstenskamin - kontrollera alltid kvaliteten på den täljsten som används! N S P B R A S V Ä R M E f u N k t i o N & d E S i g N 9

10 M E R E T H E P L U S NATURLIG OCH ACKUMULERAD VÄRME Den täljsten som används i våra kaminer är ljust grå och kommer direkt från naturen. Därför får varje kamin en egen struktur ett eget mönster som ger varje spis ett unikt utseende, samt en tilltalande design som passar perfekt i ditt hem. Täljsten - det oöverträffade materialet som värmer i generationer. Varje återförsäljare har rätt till fri prissättning. Angivna ordinariepriser är inkl. moms. Vi reserverar oss för ev. pris- och produktförändringar. M O D E L L : M E R E T H E P L U S 2 S I D O G L A S O R D. P R I S : - M O D E L L : M E R E T H E P L U S S V O R D. P R I S : - O C T O P L U S O T T A A L T. 2 S I D O G L A S O R D. P R I S : - ( G Ä L L E R 2 S I D O G L A S ) O R D. P R I S : - 10

11 O S C A R M O D E L L : O S C A R 3 1 A L T. 2 S I D O G L A S O R D. P R I S : - ( G Ä L L E R 2 S I D O G L A S ) M O D E L L : O S C A R 4 1 A L T. 2 S I D O G L A S O R D. P R I S : - ( G Ä L L E R 2 S I D O G L A S ) K U B E N M O D E L L : K U B E N 3 1 A L T. 2 S I D O G L A S O R D. P R I S : - ( G Ä L L E R 2 S I D O G L A S ) M O D E L L : K U B E N 4 1 A L T. 2 S I D O G L A S O R D. P R I S : - ( G Ä L L E R 2 S I D O G L A S ) N S P B R A S V Ä R M E f u N k t i o N & d E S i g N Kaminer med denna symbol är förberedda för uteluftsanslutning, ev adapter finns som tillbehör. 11

12 12 Specifikation ATAR 90P ATAR 91P ATAR 103P Effekt Verkningsgrad nominell/reducerad effekt Bränsleförbrukning Strömförbrukning Rek yta CO nivå vid 13% O2 (nominell/reducerad) Genomsnittligt partikelinnehåll vid13% O2 Temperaturreglering Strömförsörjning HXBXD Nettovikt Tank kapacitet Rökrörs dim utv Rökrörsanslutning bak/topp Avstånd till brännbart Bak/sida/fram cm Nom rökgastemperatur Drifttid full bränsletank Pelletstyp Höjd till centrum av bakanslutning Avstånd kaminens baksida/centrum toppansl Varmluftanslutn till andra rum Dygnsprogrammering Veckoprogrammering Fjärrkontroll 2,6-9 kw 91,0 / 92,7 % 0,7-2,1 kg/t 0,30-0,10 kw m2 0,01-0,04 % 14 mg/nm3 Termostat 230 / 50 V/Hz 97X47X47,5 91 kg 13 kg 80 mm Bak 20/20/ C 8-22 t 6 mm 270 mm Nej Ja Ja Ja 2,6-9 kw 92,60 / 95,3 % 0,6-2,1 kg/t 0,30-0,10 kw m2 0,002-0,011 % 5,1 mg/nm3 Termostat 230 / 50 V/Hz 94X93,5X25 91 kg 17 kg 80/80 mm Bak/topp 20/20/ C 8,5-27,4 t 6 mm 370 mm 75 mm Ja Ja Ja Ja 4,25-10,3 kw 91,4 / 94,3 % 0,9-2,3 kg/t 0,30-0,10 kw m2 0,01-0,01 % 3 mg/nm3 Termostat 230 / 50 V/Hz 108X48X48,5 95 kg 17 kg 80 mm Bak 20/20/ C 7,5-19 t 6 mm 170 mm Nej Ja Ja Ja

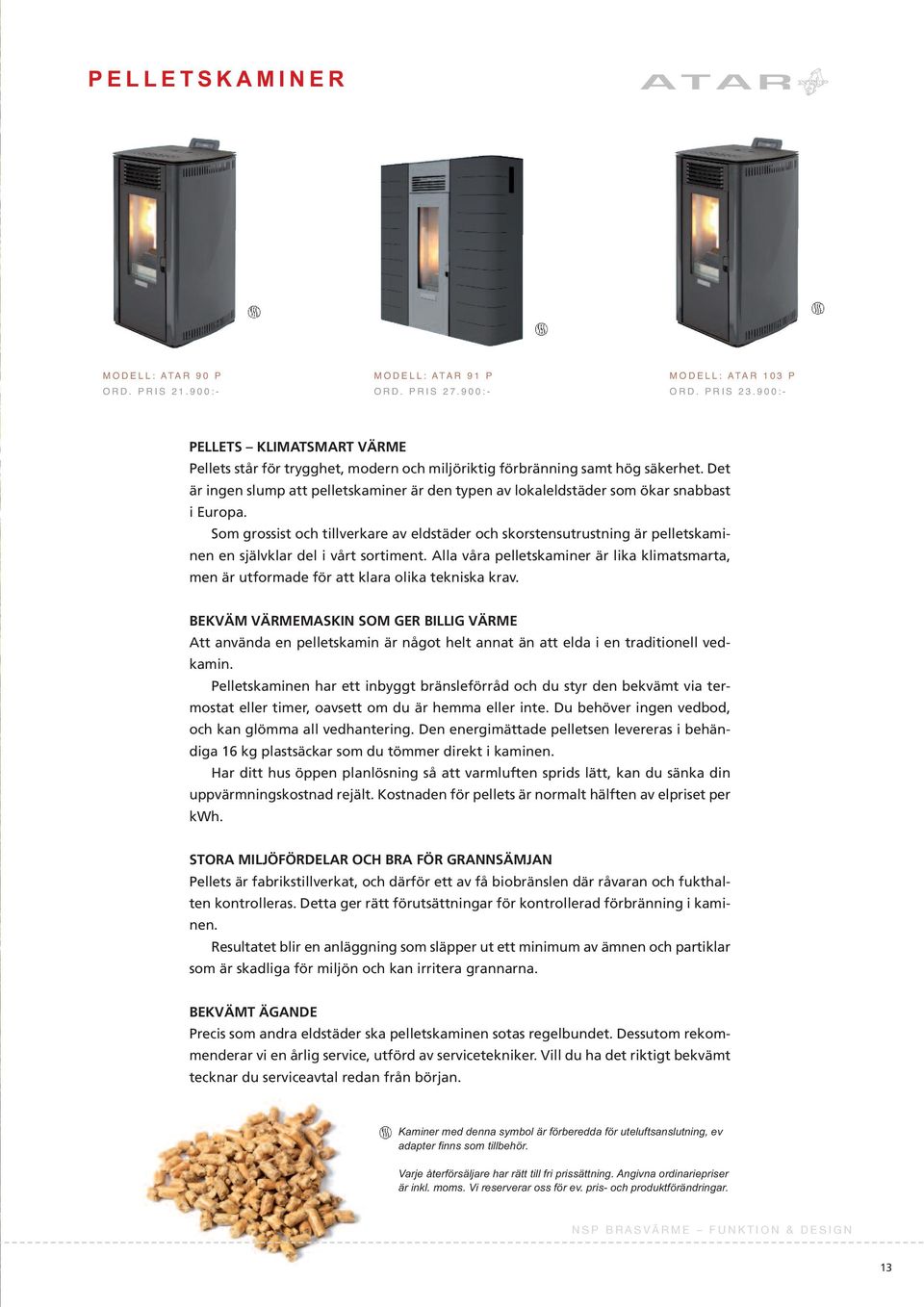

13 P E L L E T S K A M I N E R ATAR M O D E L L : A T A R 9 0 P O R D. P R I S : - M O D E L L : A T A R 9 1 P O R D. P R I S : - M O D E L L : A T A R P O R D. P R I S : - PELLETS KLIMATSMART VÄRME Pellets står för trygghet, modern och miljöriktig förbränning samt hög säkerhet. Det är ingen slump att pelletskaminer är den typen av lokaleldstäder som ökar snabbast i Europa. Som grossist och tillverkare av eldstäder och skorstensutrustning är pelletskaminen en självklar del i vårt sortiment. Alla våra pelletskaminer är lika klimatsmarta, men är utformade för att klara olika tekniska krav. BEKVÄM VÄRMEMASKIN SOM GER BILLIG VÄRME Att använda en pelletskamin är något helt annat än att elda i en traditionell vedkamin. Pelletskaminen har ett inbyggt bränsleförråd och du styr den bekvämt via termostat eller timer, oavsett om du är hemma eller inte. Du behöver ingen vedbod, och kan glömma all vedhantering. Den energimättade pelletsen levereras i behändiga 16 kg plastsäckar som du tömmer direkt i kaminen. Har ditt hus öppen planlösning så att varmluften sprids lätt, kan du sänka din uppvärmningskostnad rejält. Kostnaden för pellets är normalt hälften av elpriset per kwh. STORA MILJÖFÖRDELAR OCH BRA FÖR GRANNSÄMJAN Pellets är fabrikstillverkat, och därför ett av få biobränslen där råvaran och fukthalten kontrolleras. Detta ger rätt förutsättningar för kontrollerad förbränning i kaminen. Resultatet blir en anläggning som släpper ut ett minimum av ämnen och partiklar som är skadliga för miljön och kan irritera grannarna. BEKVÄMT ÄGANDE Precis som andra eldstäder ska pelletskaminen sotas regelbundet. Dessutom rekommenderar vi en årlig service, utförd av servicetekniker. Vill du ha det riktigt bekvämt tecknar du serviceavtal redan från början. Kaminer med denna symbol är förberedda för uteluftsanslutning, ev adapter finns som tillbehör. Varje återförsäljare har rätt till fri prissättning. Angivna ordinariepriser är inkl. moms. Vi reserverar oss för ev. pris- och produktförändringar. N S P B R A S V Ä R M E f u N k t i o N & d E S i g N 13

14 M O D E L L : A T A R 2 3 S V - I N S O R D. P R I S : - M O D E L L : A T A R 3 2 S V - I N S O R D. P R I S : - 14

15 K A S S E T T E R O C H I N S A T S E R ATAR M O D E L L : A T A R 5 6 O R D. P R I S : - M O D E L L : A T A R 5 7 O R D. P R I S : - En öppen spis tömmer huset effektivt på uppvärmd luft när man eldar. Upp till 90% av värmen som veden alstrar försvinner rakt ut genom skorstenen. Med en spisinsats ur NSPs sortiment monterad ger istället den öppna spisen en effektiv, och skön, värme till huset. Om detta fenomen kan du prata med din kaminbutik eller med oss på NSP så ska vi förklara hur magin uppstår och hur en insats fungerar och ska monteras för att fungera korrekt. Du kan välja på två modeller i gjutjärn och två modeller och storlekar i stålplåt. Varje återförsäljare har rätt till fri prissättning. Angivna ordinariepriser är inkl. moms. Vi reserverar oss för ev. pris- och produktförändringar. N S P B R A S V Ä R M E f u N k t i o N & d E S i g N 15

16 16 S K O R S T E N A R O C H T I L L B E H Ö R

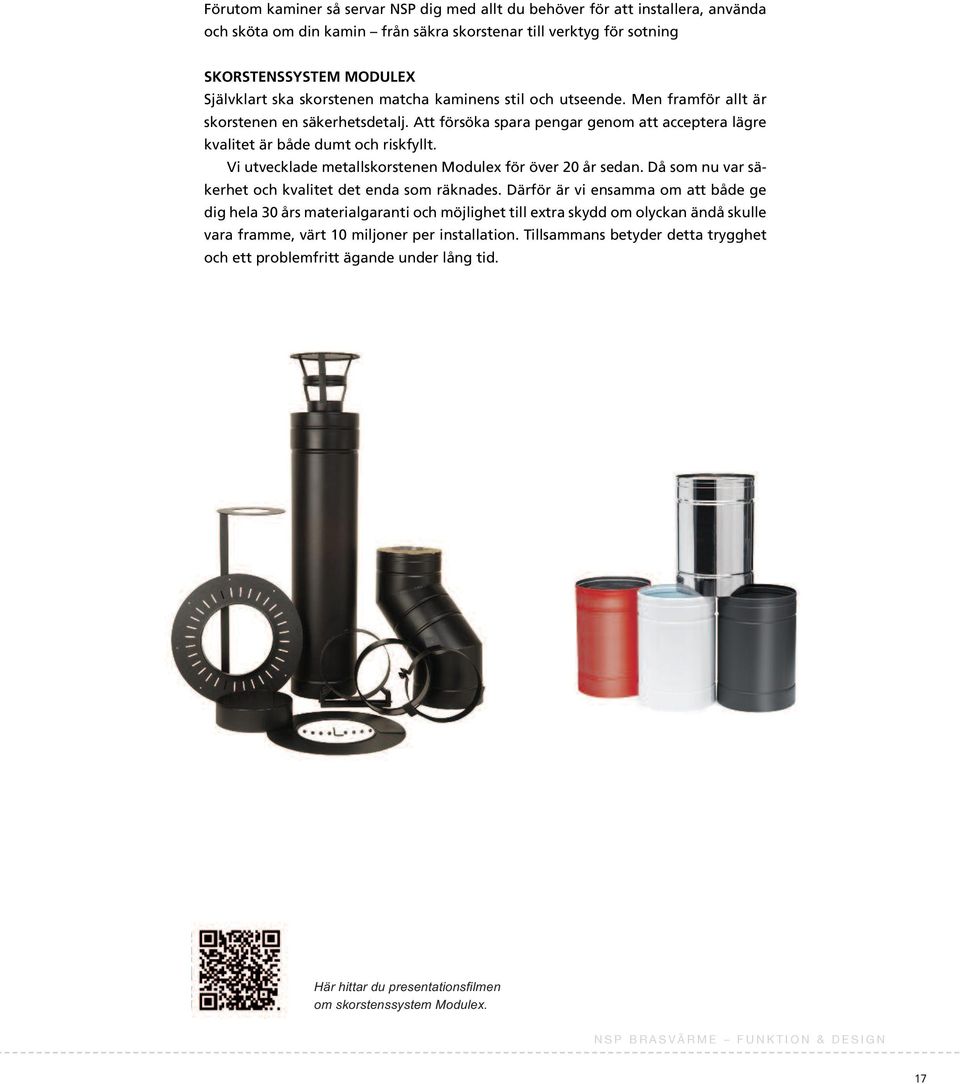

17 Förutom kaminer så servar NSP dig med allt du behöver för att installera, använda och sköta om din kamin från säkra skorstenar till verktyg för sotning SKORSTENSSYSTEM MODULEX Självklart ska skorstenen matcha kaminens stil och utseende. Men framför allt är skorstenen en säkerhetsdetalj. Att försöka spara pengar genom att acceptera lägre kvalitet är både dumt och riskfyllt. Vi utvecklade metallskorstenen Modulex för över 20 år sedan. Då som nu var säkerhet och kvalitet det enda som räknades. Därför är vi ensamma om att både ge dig hela 30 års materialgaranti och möjlighet till extra skydd om olyckan ändå skulle vara framme, värt 10 miljoner per installation. Tillsammans betyder detta trygghet och ett problemfritt ägande under lång tid. Här hittar du presentationsfilmen om skorstenssystem Modulex. N S P B R A S V Ä R M E f u N k t i o N & d E S i g N 17

18 G O L V P L Å T A R O C H G O L V G L A S Av härdat glas eller lackerad/emaljerad plåt. Härdat glas Art nr A. golvglas droppen 1150x940 mm gpgl 115x94 A. golvglas droppen 1000x1000 mm med hål för tillluft gpgl 100X100HRH B. golvglas Hörnplatta 1150x650 mm gpgl 115x65 C. golvglas Rundat hörn 800x1000 mm gpgl 80x100 C. golvglas Rundat hörn 800x1000 mm rökfärgad gpgl 80x100RÖ d. golvglas Halvrund 800x1000 mm gpgl 80x100HR d. golvglas Halvrund 800x1000 mm med hål för tillluft gpgl 80X100HRH E. golvglas Radiefront 800x1000 mm gpgl 80x100Rf f. golvglas Raka hörn 1000x1000 mm gpgl 100x100 g. golvglas Rund diameter 1000 mm med rak kant 90 gpgl 100X90 H. golvglas Rund diameter 1100 mm gpgl 110Rund Lackerad plåt Art nr C. golvplåt 750x900 mm Svart gp 75X90 SV C. golvplåt 750x900 mm grå gp 75X90 gr C. golvplåt 800x1000 mm Svart gp 80x100 SV C. golvplåt 800x1000 mm grå gp 80x100 gr d. golvplåt Halvrund 800x1000 mm Svart gp 80 X 100 HR SV d. golvplåt Halvrund 800x1000 mm grå gp 80 X 100 HR gr E. golvplåt Radiefront 800x1000 mm Svart gp 80 X 100 Rf SV E. golvplåt Radiefront 800x1000 mm grå gp 80 X 100 Rf gr f. golvplåt 1000x1000 mm Svart gp100x100svart f. golvplåt 1000x1000 mm grå gp100x100grå A B C D Emaljerad plåt, tvåfärgad (vändbar) Svart alt Grå Art nr A. golvplåt emalj droppen 1000x1000 mm gp 100d EM A. golvplåt emalj droppen 1000x1000 mm med hål för tillluft gp 100d EMH C. golvplåt emalj 750x900 mm gp 75X90 EMALJ d. golvplåt emalj Halvrund 800x1000 mm gp 80X100 EM d. golvplåt emalj Halvrund 800x1000 mm med hål för tillluft gp 80X100 EMH E F G H 18

19 B R A N D M U R S P L A T T A SNABBT, RENT, SNYGGT OCH SÄKERT Gör att CE-godkända eldstäder och vedeldade bastuaggregat kan installeras närmare brännbart material med bibehållen säkerhet Brandsäker 50 mm lättviktsskiva som limmas eller skruvas och kan bearbetas med vanliga verktyg Lätt att måla eller putsa Perfekt för inbyggnad av eldstadskassett Kan monteras med konvektionsskenor som ökar luftväxlingen bakom plattan Standardstorlek 1000x1220x50 mm Här hittar du monteringsanvisning till brandmursplattan. N S P B R A S V Ä R M E f u N k t i o N & d E S i g N 19

20 NIO SAKER ATT TÄNKA PÅ NÄR DU VÄLJER BRASKAMIN: 1 Nytta eller nöje. Ska kaminen mest vara mysig kan du välja vilken vedeldad modell som helst. Vill du lagra värme ska du satsa på en stenklädd täljstenskamin. Behöver du en renodlad värmemaskin är någon av våra pelletskaminer en bra lösning. 2 Placering. När kaminen står mitt i huset sprids värmen bäst. Var noga med avståndet till väggar, framför allt i hörn. Kontrollera vilken vikt bjälklaget tål. Var hamnar skorstenen i bjälklag och övervåning? Placera din pelletskamin på en strategisk plats i huset - din återförsäljare ger dig råd. 3 Tillbehör. Vill du verkligen kunna njuta av din kamin så ska du skaffa rätt tillbehör. Vedkorg, eldställ, golvskydd allt du behöver finns i din kaminbutik. Och de bästa tillbehören kommer från NSP. 4 Skorsten. Har du redan en skorsten så hjälper återförsäljaren dig att ta reda på om den kan användas till din nya kamin. Behöver du installera en ny skorsten ska du satsa på Modulex skorstensystem - en lätt och extremt säker skorsten som finns i många olika varianter. Och du får marknaden bästa garanti - hela 30 år! 5 Vedförvaring. En vedkamin förbrukar mellan två och tio kubikmeter ved per år. Därför behöver du ett rejält vedförråd. Pellets köper du i behändiga väderskyddade säckar antingen per styck eller på pall. 6 Miljö. Jämfört med gamla kaminer så förbrukar en modern braskamin från NSP cirka 30% mindre ved, dessutom är utsläppen uppemot 90% lägre. Pelletskaminen är dock det klart smartaste miljövalet. 7 Säkerhet. Se till att barn inte kan komma i kontakt med kaminens heta glas- och metalldelar. Placera inga möbler nära kaminen. Maximal brandsäkerhet får du genom att montera brandmursplattor på väggar nära kaminen och genom bjälklag. 8 Bekvämlighet. Vill du elda i din kamin även när du inte är hemma? Eller vara säker på att det är varmt när du vaknar eller kommer hem? Då skall du välja en tid- och termostatstyrd pelletskamin. 9 Myndighetskrav. Fastighetsägaren är ansvarig för anmälan till kommunens byggnadsnämnd och att eventuell kontrollplan följs. Blålågeteknik för optimal förbränning! När brasan i din kamin brinner med blå låga är förbränningen optimal, dvs varenda gram av veden förbränns med minsta möjliga belastning på miljön och utan onödig sotbildning som kan ställa till problem i skorstenen. Alla braskaminer från NSP är, precis som alla moderna vedpannor, konstruerade med s k blålågeteknik. Det betyder dels att du kan elda med gott samvete utan att bli ovän med grannarna, dels att du inte behöver sota onödigt ofta och slipper problem med avlagringar i skorstenen som kan orsaka soteld. 20

21 VART TOG DEN SKÖNA VÄRMEN VÄGEN? Det blir allt dyrare att värma upp ett hus. Därför är det rätt naturligt att många satsar på värmepump eller ansluter sig till fjärrvärme. Tyvärr klagar nästan alla över att värmen i huset blir annorlunda - den "goa" värmen från pannan och skorstenen saknas. Med en braskamin kommer värmen tillbaka, och den mysiga stämningen får du på köpet. Sist men inte minst en braskamin hjälper dig när det är riktigt kallt; just då värmepumpen inte räcker till och elpriset rusar i höjden. Då är det skönt att kunna peta in några pinnar i brasan och få upp temperaturen de extra grader som behövs för trivsel och komfort. ETT HELT NYTT SÄTT ATT UMGÅS "Sedan vi installerade vår braskamin från NSP har livet förändrats. Pysslet med att tända och hålla igång en brasa väcker nånting ursprungligt hos oss människor. Och att filosofera framför elden och se eldflammorna som ständigt förändras ger lugn och ro och skapar en mysig stämning. Den sköna värmen som en braskamin ger får man på köpet. Gör som vi - skaffa en braskamin från NSP!" Björn Malmström N S P B R A S V Ä R M E f u N k t i o N & d E S i g N 21

22 T E K N I S K A D A T A Art. nr Effekt Verk- Höjd/Bredd/Djup Vikt Rek.yta Vedlängd ningsgrad ATAR 21 svart alt. grå vägghängd 5 Kw 74% 73 cm/ 44 cm/ 43 cm 81 kg 30-90m 2 30 cm ATAR 26 svart med täljstenstopp 4,5 Kw 78% 104 cm/ 46,5 cm/ 43,5 cm 113 kg 30-80m 2 30 cm ATAR 16 grå med täljsten 5 Kw 82% 122 cm/ 45 cm/ 45 cm 116 kg 30-90m 2 30 cm ATAR 7 svart med serpentinsten 7 Kw 78% 113 cm/ 56,8 cm/ 46,5 cm 162 kg m 2 30 cm ATAR 8 blästrad granit 6,5 Kw 79% 113,5 cm/ 56 cm/ 50 cm 175 kg m 2 33 cm ATAR 8 svart granit 6,5 Kw 79% 113,5 cm/ 56 cm/ 50 cm 175 kg m 2 33 cm ATAR 12 STS svart med serpentinsten 7 Kw 78% 111,5 cm/ 56 cm/ 47 cm 163 kg m 2 33 cm ATAR 14 SV svart 3,8/4,2 Kw 84% 141 cm/ 55 cm/ 54 cm 219 kg m 2 30 cm ATAR 16 svart alt. grå 5 Kw 82% 111 cm/ 45 cm/ 45 cm 86 kg 30-90m 2 30 cm ATAR 10 grå med serpentinsten 6,5 Kw 78,6% 112 cm/ 61 cm/ 50 cm 230 kg m 2 35 cm ATAR 26 svart 4,5 Kw 78% 100 cm/ 46,5 cm/ 43,5 cm 105 kg 30-70m 2 30 cm ATAR 31 SV svart 7 Kw 78% 117,7 cm/ 50,5 cm/ 49,2 cm 115 kg m 2 30 cm ATAR 34 SGL svart med sidoglas 6,1 Kw 78% 121,5 cm/ 46 cm/ 44,5 cm 124 kg m 2 30 cm Svendsen 1 grundmodell svart alt. grå 3-8 Kw 85% 75* cm/ 52 cm/ 44 cm 168 kg m 2 30 cm Svendsen 1 med bakugn svart alt. grå 7-10 Kw 85% 120* cm/ 52 cm/ 44 cm 220 kg m 2 30 cm Svendsen 1 med 10 l vattentank, sv alt.grå 10 Kw*** 85% 114 cm/ 52 cm/ 44 cm 239 kg m 2 30 cm Svendsen 2 grundmodell svart alt. grå 3-7 Kw 84% 85* cm/ 49 cm/ 39 cm 150 kg m 2 30 cm Merethe plus 4-9 Kw 85% 160 cm/ 50,5 cm/ 49,5 cm 425 kg m 2 30 cm Merethe plus med 2 sidoglas 4-9 Kw 85% 160 cm/ 50,5 cm/ 49,5 cm 435 kg m 2 30 cm Kuben 3 med svart dörr, två sidoglas 4-8 Kw 85% 121 cm/ 52 cm/ 44 cm 400 kg m 2 35 cm Kuben 4 med svart dörr, två sidoglas 5-10 Kw 85% 147 cm/ 52 cm/ 44 cm 480 kg m 2 35 cm Octo plus med svart dörr, två sidoglas 4-9 Kw 85% 160 cm/ 50 cm/ 50 cm 380 kg m 2 30 cm Oscar 4 med svart dörr, två sidoglas 5-10 Kw 85% 143 cm/ 56 cm/ 49 cm 470 kg m 2 40 cm Oscar 3 med svart dörr, två sidoglas 4-8 Kw 85% 121 cm/ 56 cm/ 49 cm 395 kg m 2 40 cm Otta Kw 85% 85 cm/ 37 cm/ 58 cm 240 kg m 2 35 cm ATAR 23SV-INS 5 Kw 79% 60 cm/ 61 cm/ 37,5 cm**** 92 kg m 2 35 cm ATAR 32SV-INS 6 Kw 82% 55,5 cm/ 81 cm/ 38 cm**** 110 kg m 2 60 cm ATAR Kw 60% 51 cm/ 50,5 cm/ 43 cm**** 130 kg m 2 30 cm ATAR Kw 60% 51 cm/ 50,5 cm/ 43 cm**** 130 kg m 2 30 cm * Kan valfritt kompletteras med sockel 14 cm alt 25 cm (med vedförråd) eller justerbar sockel max 60 cm ** Kan valfritt kompletteras med 27cm grå metall/täljstenssockel med vedförråd *** Fördelat på 3-3,5 kw till vatten, 6-6,5kW till luft **** Inbyggnadsmått Vi reserverar oss för ev. pris- och produktförändringar. 22

23 Höjd till Avstånd till Rökrörs- Avstånd till Avstånd till Svenskt centrum av centrum rökrör Dim.Utv brännbart brännbart med Byggprodukt bakanslutning från kaminens Bak/Sida/Framför brandmursplatta certifikat baksida vid Bak/Sida toppanslutning 68 cm 150 mm 145 mm 15 cm/ 30 cm/ 90 cm 5 cm/ 5 cm JA 89,5 cm 160 mm 145 mm 10 cm/ 30 cm/ 90 cm 5 cm/ 5 cm JA 95,5 cm 175 mm 145 mm 15 cm/ 30 cm/ 90 cm 5 cm/ 5 cm JA 97 cm 155 mm 145 mm 15 cm/ 30 cm/ 90 cm 5 cm/ 5 cm JA 95,5 cm 160 mm 152 mm 10 cm/ 20 cm/ 90 cm 5 cm/ 5 cm JA 95,5 cm 160 mm 152 mm 10 cm/ 20 cm/ 90 cm 5 cm/ 5 cm JA 95 cm 152 mm 145 mm 15 cm/ 30 cm/ 90 cm 5 cm/ 5 cm JA 118,2 cm 265 mm 150 mm 20 cm/ 30 cm/ 90 cm 5 cm/ 5 cm JA 95,5 cm 175 mm 145 mm 15 cm/ 30 cm/ 90 cm 5 cm/ 5 cm JA 99 cm 155 mm 152 mm 10 cm/ 20 cm/ 90 cm 5 cm/ 5 cm JA 90 cm 165 mm 145 mm 10 cm/ 30 cm/ 90 cm 5 cm/ 5 cm JA 102 cm 152 mm 145 mm 15 cm/ 30 cm/ 90 cm 5 cm/ 5 cm JA 106,5 cm 130 mm 145 mm 20 cm/ 50 cm/ 90 cm 5 cm/ 10 cm JA 75* cm 160 mm 150 mm 15 cm/ 30 cm/ 100 cm 5 cm/ 5 cm JA 106* cm 160 mm 150 mm 15 cm/ 30 cm/ 100 cm 5 cm/ 5 cm JA 106* cm 160 mm 150 mm 15 cm/ 30 cm/ 100 cm 5 cm/ 5 cm JA 70* cm 165 mm 150 mm 15 cm/ 30 cm/ 100 cm 5 cm/ 5 cm JA 145 cm 130 mm 135 mm inv 35 cm/ 40 cm/ 90 cm 10 cm/ 10 cm JA 145 cm 130 mm 135 mm inv 35 cm/ 65 cm/ 90 cm 10 cm/ 15 cm JA 107 cm 130 mm 135 mm inv 45 cm/ 60 cm/ 90 cm 10 cm/ 15 cm JA 133 cm 130 mm 135 mm inv 45 cm/ 60 cm/ 90 cm 10 cm/ 15 cm JA 145 cm 130 mm 135 mm inv 35 cm/ 65 cm/ 90 cm 10 cm/ 15 cm JA 128,5 cm 130 mm 135 mm inv 45 cm/ 65 cm/ 90 cm 10 cm/ 15 cm JA 106,5 cm 130 mm 135 mm inv 45 cm/ 65 cm/ 90 cm 10 cm/ 15 cm JA 70 cm 130 mm 135 mm inv 40 cm/ 60 cm/ 90 cm 10 cm/ 15 cm JA 47,5 cm 117 mm 145 mm - - JA 40,5 cm 147 mm 145 mm - - JA mm - - JA mm - - JA Samtliga braskaminer är CE-märkta N S P B R A S V Ä R M E f u N k t i o N & d E S i g N 23

24 DET BÖRJADE ÅR 1964 Då såg muraren Arvid Johnson behovet av en rationell renoveringsmetod för skorstenar. Han utvecklade originalet till de böjbara skorstensrör som nu finns på marknaden och grundade företaget Nordiska Skorstensprodukter - NSP. Idag är NSP en av marknadens ledande grossister inom skorstensprodukter, eldstäder och tillbehör för eldstäder. Arvid är numera pensionär, men företagets drivs av sönerna Ulf och Jan som fortfarande utvecklar praktiska och funktionssäkra produkter. Mycket som idag ses som branschstandard var vi först med. Framför allt har vi varit föregångare och drivit utvecklingen framåt inom säkerhet och flexibilitet. Det är vi stolta över. Ulf & Jan Johnson Nordiska Skorstensprodukter AB, Box 89, Vargön Telefon: Telefax: E-post: kundservice@nspab.se - säker teknik för nordiska skorstenar sedan år 1964
