SKOG TRANSPORT ANLÄGGNING

Transkript

1 SKOG TRANSPORT ANLÄGGNING

2 2 3 En svensk tradition sedan INNEHÅLL: 2. Innehåll 3. Historia 4. Egenskaper 5. Megastud 6. Superstud OCH SUPERGRIP 13 mm 7. SUPERSTUD OCH Supergrip 16 mm 8. Skogsgrip 9. PIGGELIN-FLEX, SR-FLEX OCH GUNNTRAC Lastbilskedjor 12. Tillbehör och reservdelar 14. Tillverkning 15. Kedjetabell Gunnebo Industrier erbjuder lösningar och produkter som skapar möjligheter att lyfta, fästa och transportera med en effektivitet och säkerhet i absolut världsklass. På så sätt utvecklar vi våra kunders verksamheter och affärer. Gunnebo Industrier grundades redan 1764 i Småländska Gunnebo, strax söder om Västervik. Från början tillverkades spik, band och bult för skeppsbyggnad. Skruv och kätting tillkom under 1850-talet. Kättingtillverkningen expanderade successivt även till lyftprodukter och, efter det att motorfordon blivit vanligt förekommande, även tillverkning av slirskydd. Idag omsätter Gunnebo Industrier AB cirka två miljarder kronor och har verksamhet i 15 länder. Tillverkningen är koncentrerad till Norden och USA. I två fabriker i Gunnebo tillverkas spik och skruv samt kätting, främst lyftkätting. I Gemla, utanför Växjö, och Ramnäs, utanför Västerås, tillverkas lyftkomponenter som krokar, ringar med mera samt komponenter till Clark boggiband. Utanför Åbo i Finland tillverkas slirskydd och i Lonevåg i Norge tillverkas bland annat schacklar och stiftkopplingar och i Skottland tillverkas boggiband under varumärket Clark Tracks. Gunnebo Industrier är världsledande när det gäller slirskydd till skogsmaskiner, traktorer och lastbilar som arbetar under krävande förhållanden. Våra lösningar och produkter tillför mervärde i form av säkerhet, kvalitet och produktivitet.

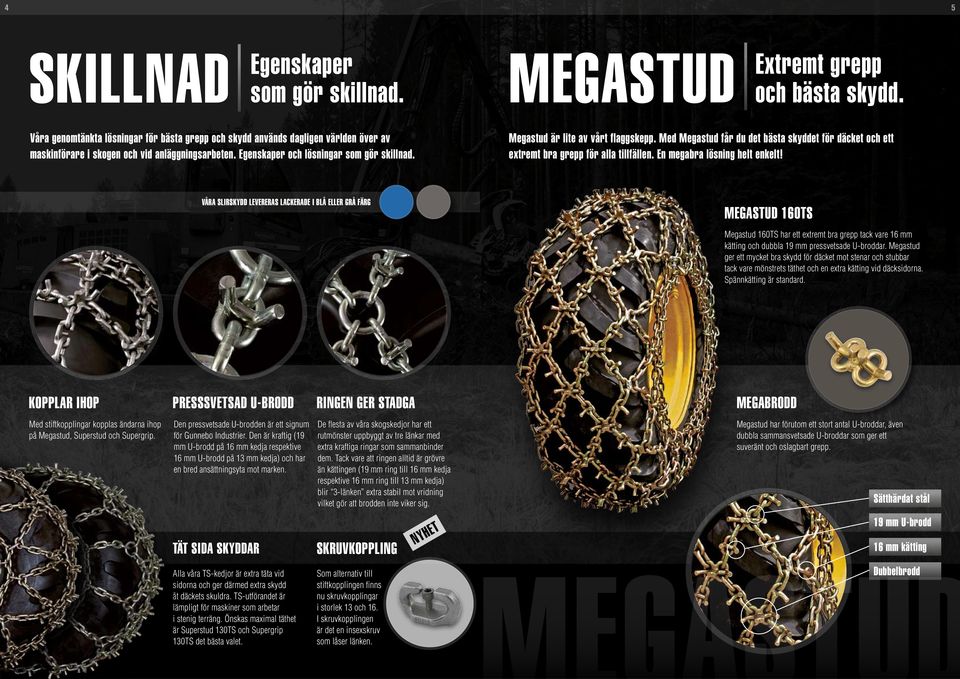

3 4 5 SKILLNAD Egenskaper som gör skillnad. MEGASTUD Extremt grepp och bästa skydd. Våra genomtänkta lösningar för bästa grepp och skydd används dagligen världen över av maskinförare i skogen och vid anläggningsarbeten. Egenskaper och lösningar som gör skillnad. Megastud är lite av vårt flaggskepp. Med Megastud får du det bästa skyddet för däcket och ett extremt bra grepp för alla tillfällen. En megabra lösning helt enkelt! VÅRA SLIRSKYDD LEVERERAS LACKERADE I BLÅ ELLER GRÅ FÄRG MEGASTUD 160TS Megastud 160TS har ett extremt bra grepp tack vare 16 mm kätting och dubbla 19 mm pressvetsade U-broddar. Megastud ger ett mycket bra skydd för däcket mot stenar och stubbar tack vare mönstrets täthet och en extra kätting vid däcksidorna. Spännkätting är standard. KOPPLAR IHOP PRESSSVETSAD U-BRODD RINGEN GER STADGA MEGABRODD Med stiftkopplingar kopplas ändarna ihop på Megastud, Superstud och Supergrip. Den pressvetsade U-brodden är ett signum för Gunnebo Industrier. Den är kraftig (19 mm U-brodd på 16 mm kedja respektive 16 mm U-brodd på 13 mm kedja) och har en bred ansättningsyta mot marken. De flesta av våra skogskedjor har ett rutmönster uppbyggt av tre länkar med extra kraftiga ringar som sammanbinder dem. Tack vare att ringen alltid är grövre än kättingen (19 mm ring till 16 mm kedja respektive 16 mm ring till 13 mm kedja) blir 3-länken extra stabil mot vridning vilket gör att brodden inte viker sig. Megastud har förutom ett stort antal U-broddar, även dubbla sammansvetsade U-broddar som ger ett suveränt och oslagbart grepp. Sätthärdat stål TÄT SIDA SKYDDAR SKRUVKOPPLING NYHET 19 mm U-brodd 16 mm kätting Alla våra TS-kedjor är extra täta vid sidorna och ger därmed extra skydd åt däckets skuldra. TS-utförandet är lämpligt för maskiner som arbetar i stenig terräng. Önskas maximal täthet är Superstud 130TS och Supergrip 130TS det bästa valet. Som alternativ till stiftkopplingen finns nu skruvkopplingar i storlek 13 och 16. I skruvkopplingen är det en insexskruv som låser länken. Dubbelbrodd

4 6 7 LEDANDE Superstud och Supergrip är begrepp inom svenskt skogsbruk. Kedjor som står för bästa grepp, maximalt skydd och hög kvalitet. Grepp, skydd och kvalitet. GROVA SLIRSKYDD TILL STORA MASKINER. Gunnebo Industrier tillverkar skogskedjor med olika länkdiametrar, från 9 till 16 mm. Tumregeln är att desto större hjul och tyngd en maskin har, desto grövre slirskydd är lämpligt. Generellt gäller att ju grövre kättingen är i en skogskedja desto bättre hållbarhet och grepp erhålls. Sätthärdat stål 16/19 mm brodd 16/19 mm ring 13/16 mm kätting 16 mm kätting 19 mm brodd 19 mm ring 13 mm kätting 16 mm brodd 16 mm ring 16 mm 13 mm SUPERSTUD 160TS SUPERSTUD 160 SUPERGRIP 160TS SUPERSTUD 130TS SUPERSTUD 130 SUPERGRIP 130TS Superstud 160TS är vår mest populära kedja. Rejält grepp, lång livslängd och extra kätting vid däcksidorna som ger ett mycket bra skydd mot stenar och stubbar. Spännkätting är standard. Superstud 160 greppar rejält och är samtidigt en smidig kedja med sina öppna sidor. Supergrip 160TS är det naturliga valet för den som önskar en mycket kraftig kedja utan broddar. Extra kätting vid däcksidorna som skyddar mot stenar och stubbar. Spännkätting är standard. Superstud 130TS är en av våra mest populära kedjor. Den har ett tätt mönster i slitbanan, många U-broddar och extra kätting vid däcksidorna. Detta sammantaget ger ett mycket bra grepp och maximalt däckskydd. Spännkätting är standard. Superstud 130 har ett tätt mönster i slitbanan och U-broddar. Öppna sidor ger låg vikt. Supergrip 130TS är en populär obroddad kedja. Extra kätting vid däcksidorna skyddar däcket väl. Spännkätting är standard.

5 8 9 SKOGSGRIP Skogsgrip är maximalt självrensande kedjor som är suveränt smidiga att lägga av och på. Skogsgrip har en ruta oberoende däckstorlek. SKOG, TRAKTOR OCH ANLÄGGNINGSMASKINER Piggelin-Flex, SR-Flex och Gunntrac är de mest sålda kedjorna i Norden. Passar på traktorer, mindre skogsmaskiner och anläggningsmaskiner. SMIDIGT AV OCH PÅ Skogsgrip är smidig att lägga på däcket. När ändarna har mötts på däcket kopplas kedjan ihop genom att de båda ändkättingarna dras genom andra ändens ringar och fästs vid sidkättingen med schackel. Ju snabbare, desto lättare Om slirskyddet skall användas för snabb transportkörning måste kedjan ha en låg egenvikt för att hålla och ändå vara stark. Gunntrac 5 uppfyller den kombinationen. Gunntrac är den mest sålda kedjan i Norge där man i princip alltid har kedjor på traktorn under vintern. 9 OCH 11 MILLIMETER Piggelin-Flex finns i två dimensioner på slitkättingen - 9 och 11 mm. Den mindre länken är främst till smala däck eller om kedjan skall användas mycket för transport. SKOGSGRIP 130 SKOGSGRIP 160 PIGGELIN FLEX SR-FLEX GUNNTRAC 5 Skogsgrip 130 tillverkas av 13 mm kätting med 16 mm U-brodd. Den har relativt rektangulär ruta som är anpassad till däckets bredd. Skogsgrip 160 tillverkas av 16 mm kätting och har 19 mm U-broddar och ringar. Skogsgrip 160 har en diagonal ruta med ringar. Piggelin Flex är ett av de mest sålda slirskydden i Europa till traktorer, mindre skogsmaskiner och anläggningsmaskiner. Slitbanan består av 9 eller 11 mm vriden kätting med två stående broddar per länk. Det ger ett mycket bra grepp. Piggelin Flex är smidiga att montera och demontera. SR-Flex är marknadens mest populära obroddade slirskydd för traktorer och anläggninsmaskiner. Slitmattan består av 9 mm, D-valsad SR-länk som tack vare sin form ger ett mycket bra grepp. SR-Flex har vibrationsfri gång och är enkel att montera och demontera. Lång livslängd tack vare att kedjan är vändbar. Gunntrac 5 är en lättviktskedja för traktorer och anläggningsmaskiner vid vägtransporter och snöröjning. Kedjan har bra grepp tack vare den 5 mm, D-formade SR-länkens kantighet. Dessutom har slitbanans kätting gripstål på de liggande länkarna. Gunntrac 5 är extremt enkel att montera och demontera och har en ljudlös och vibrationsfri gång.

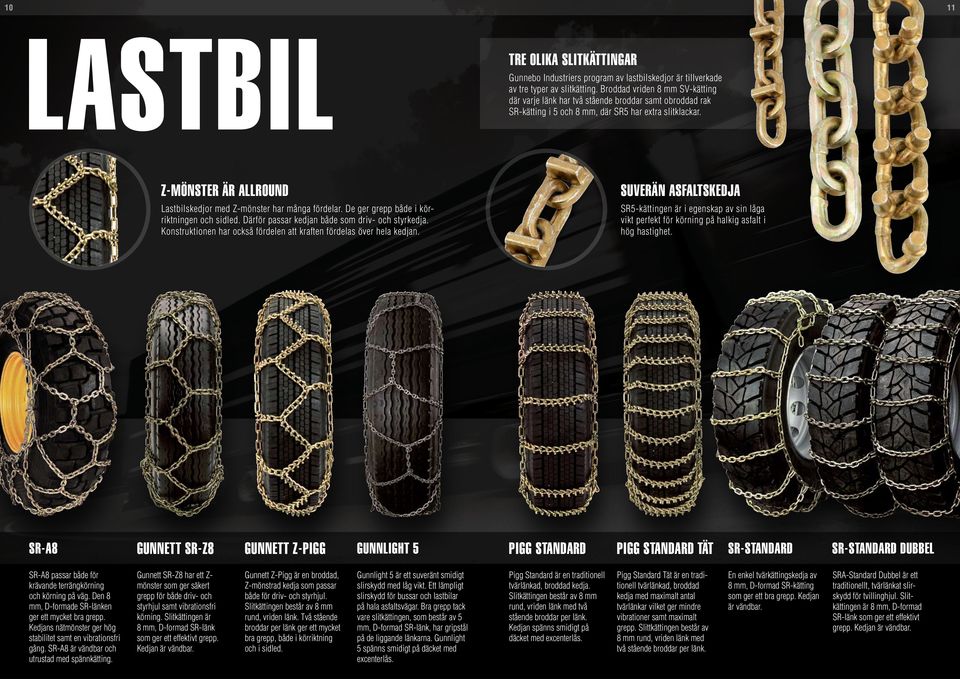

6 10 11 Tre olika slitkättingar Gunnebo Industriers program av lastbilskedjor är tillverkade av tre typer av slitkätting. Broddad vriden 8 mm SV-kätting där varje länk har två stående broddar samt obroddad rak SR-kätting i 5 och 8 mm, där SR5 har extra slitklackar. Z-MÖNSTER ÄR ALLROUND Lastbilskedjor med Z-mönster har många fördelar. De ger grepp både i körriktningen och sidled. Därför passar kedjan både som driv- och styrkedja. Konstruktionen har också fördelen att kraften fördelas över hela kedjan. SUVERÄN ASFALTSKEDJA SR5-kättingen är i egenskap av sin låga vikt perfekt för körning på halkig asfalt i hög hastighet. SR-A8 GUNNETT SR-Z8 GUNNETT Z-PIGG GUNNLIGHT 5 PIGG STANDARD PIGG STANDARD TÄT SR-STANDARD SR-STANDARD DUBBEL SR-A8 passar både för krävande terrängkörning och körning på väg. Den 8 mm, D-formade SR-länken ger ett mycket bra grepp. Kedjans nätmönster ger hög stabilitet samt en vibrationsfri gång. SR-A8 är vändbar och utrustad med spännkätting. Gunnett SR-Z8 har ett Z- mönster som ger säkert grepp för både driv- och styrhjul samt vibrationsfri körning. Slitkättingen är 8 mm, D-formad SR-länk som ger ett effektivt grepp. Kedjan är vändbar. Gunnett Z-Pigg är en broddad, Z-mönstrad kedja som passar både för driv- och styrhjul. Slitkättingen består av 8 mm rund, vriden länk. Två stående broddar per länk ger ett mycket bra grepp, både i körriktning och i sidled. Gunnlight 5 är ett suveränt smidigt slirskydd med låg vikt. Ett lämpligt slirskydd för bussar och lastbilar på hala asfaltsvägar. Bra grepp tack vare slitkättingen, som består av 5 mm, D-formad SR-länk, har gripstål på de liggande länkarna. Gunnlight 5 spänns smidigt på däcket med excenterlås. Pigg Standard är en traditionell tvärlänkad, broddad kedja. Slitkättingen består av 8 mm rund, vriden länk med två stående broddar per länk. Kedjan spänns smidigt på däcket med excenterlås. Pigg Standard Tät är en traditionell tvärlänkad, broddad kedja med maximalt antal tvärlänkar vilket ger mindre vibrationer samt maximalt grepp. Slittkättingen består av 8 mm rund, vriden länk med två stående broddar per länk. En enkel tvärkättingskedja av 8 mm, D-formad SR-kätting som ger ett bra grepp. Kedjan är vändbar. SRA-Standard Dubbel är ett traditionellt, tvärlänkat slirskydd för tvillinghjul. Slitkättingen är 8 mm, D-formad SR-länk som ger ett effektivt grepp. Kedjan är vändbar.

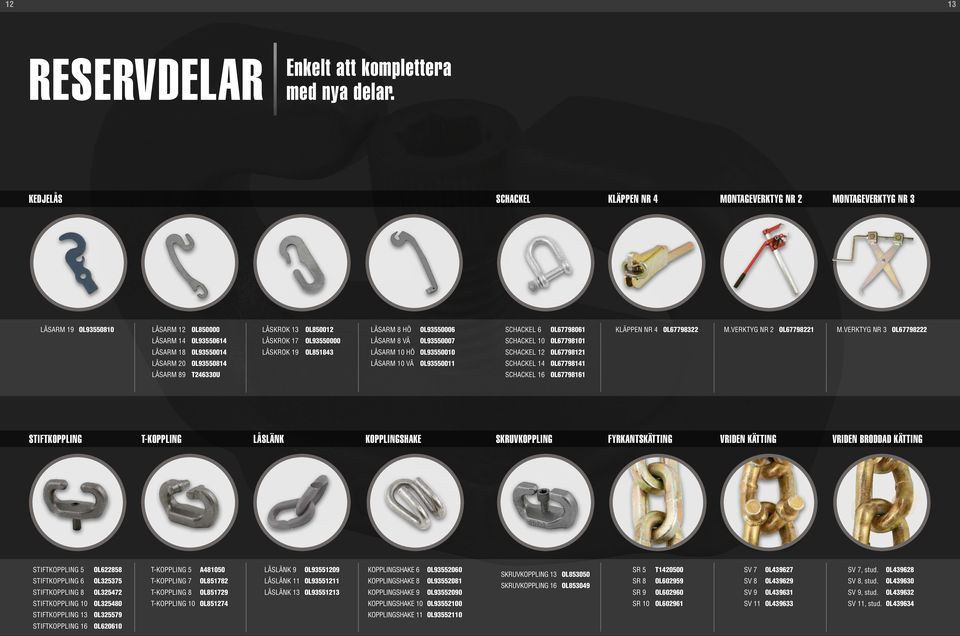

7 12 13 RESERVDELAR Enkelt att komplettera med nya delar. KEDJELÅS SCHACKEL KLÄPPEN NR 4 MONTAGEVERKTYG NR 2 MONTAGEVERKTYG NR 3 LÅSARM 19 OL LÅSARM 12 OL LÅSKROK 13 OL LÅSARM 8 HÖ OL SCHACKEL 6 OL KLÄPPEN NR 4 OL M.VERKTYG NR 2 OL M.VERKTYG NR 3 OL LÅSARM 14 OL LÅSKROK 17 OL LÅSARM 8 VÄ OL SCHACKEL 10 OL LÅSARM 18 OL LÅSKROK 19 OL LÅSARM 10 HÖ OL SCHACKEL 12 OL LÅSARM 20 OL LÅSARM 10 VÄ OL SCHACKEL 14 OL LÅSARM 89 T246330U SCHACKEL 16 OL STIFTKOPPLING T-KOPPLING LÅSLÄNK KOPPLINGSHAKE SKRUVKOPPLING FYRKANTSKÄTTING VRIDEN KÄTTING VRIDEN BRODDAD KÄTTING STIFTKOPPLING 5 STIFTKOPPLING 6 STIFTKOPPLING 8 OL OL OL T-KOPPLING 5 T-KOPPLING 7 T-KOPPLING 8 A OL OL LÅSLÄNK 9 LÅSLÄNK 11 LÅSLÄNK 13 OL OL OL KOPPLINGSHAKE 6 KOPPLINGSHAKE 8 KOPPLINGSHAKE 9 OL OL OL SKRUVKOPPLING 13 SKRUVKOPPLING 16 OL OL SR 5 SR 8 SR 9 T OL OL SV 7 SV 8 SV 9 OL OL OL SV 7, stud. SV 8, stud. SV 9, stud. OL OL OL STIFTKOPPLING 10 OL T-KOPPLING 10 OL KOPPLINGSHAKE 10 OL SR 10 OL SV 11 OL SV 11, stud. OL STIFTKOPPLING 13 OL KOPPLINGSHAKE 11 OL STIFTKOPPLING 16 OL620610

8 14 15 TILLVERKNING Gunnebo Industrier AB är en av världens största tillverkare av slirskydd till skogsmaskiner och traktorer. Utanför Åbo i Finland ligger huvudfabriken. En del av komponenterna kommer från kättingfabriken i Gunnebo, söder om Västervik, och från Gunnebo Industriers smedjor i norska Lonevåg och Gemla utanför Växjö. Gunnebo Industriers slirskydd tillverkas av ett speciellt utvecklat nordiskt mikrolegerat borstål i materialdiametrar upp till 19 mm. Efter omfattande förbehandling bockas materialet i stora länkmaskiner till kätting och går vidare till länksvetsen. Länkskarven upphettas elektriskt och pressas samman under högt tryck. Skall länkarna broddas är tekniken densamma, ämnena hettas upp och pressas samman. Resultatet är en extremt stark svetsfog. Utifrån unika ritningar kapas, monteras och svetsas slirskyddets ingående komponenter samman till önskad typ och storlek av slirskydd. När slitmattan är färdig sätthärdas slirskyddet under flera timmar i stora ugnar med en temperatur på 900 grader. Under processen i ugnen tillsätts extra kolatomer till stålets ytskikt som därmed blir extremt hårt och mycket slitstarkt. extremt hårt och mycket slitstarkt Nordiska traditioner skapar unika egenskaper. KEDJA SLITKÄTTING (mm) U-BRODD (mm) RING (mm) SIDKÄTTING (mm) SPÄNNKÄTTING (mm) STIFTKOPPLING SLITBANA LÅSLÄNK SLITBANA SCHACKEL TILL LÅSARM SCHACKEL INSIDA SCHACKEL UTSIDA LÅSARM SPÄNNKÄTTING Megastud 160TS Nr. 16 Nr. 10 Nr. 14 Nr. 14 Nr. 19 Superstud 160TS Nr. 16 Nr. 10 Nr. 14 Nr. 14 Nr. 19 Superstud Nr. 16 Nr. 14 Nr. 14 Superstud 130TS Nr. 13 Nr. 10 Nr. 12 Nr. 12 Nr. 19 Superstud Nr. 13 Nr. 12 Nr. 12 Supergrip 160TS Nr. 16 Nr. 10 Nr. 14 Nr. 14 Nr. 19 Supergrip 130TS Nr. 13 Nr. 10 Nr. 12 Nr. 12 Nr. 19 Skogsgrip Nr. 16 Nr. 14 Nr. 14 Skogsgrip Nr. 13 Nr. 12 Nr. 12 KEDJA KEDJETABELL SLITKÄTTING (mm) BRODD (mm) SIDKÄTTING (mm) SPÄNNKÄTTING (mm) STIFTKOPPLING REP. SLITBANA LÅSLÄNK SLITBANA LÄNK TILL LÅSARM LÅSARM/KROK INSIDA LÅSARM/KROK UTSIDA LÅSARM SPÄNNKÄTTING Piggelin-Flex 11 SV Nr. 13 Nr. 13 Låsarm 10 Låsarm 10 Piggelin-Flex 9 SV Nr. 10 Nr. 11 Låsarm 8 Låsarm 8 SR-Flex SR 9 8 Nr. 10 Nr. 11 Låsarm 8 Låsarm 8 Gunntrac 5 SR5 6 Nr. 5 Nr. 5** 7 mm Låsarm 14 Låsarm 14 Traktor SR 8 SR 8 9 Nr. 8 Låsarm 10 Låsarm 10 SR-A8 SR Nr. 8 Nr. 8* 7 mm Låskrok 17 Låskrok 17 Låsarm 14 Gunnlight 5 SR 5 6 Nr. 5 7 mm Låskrok 17 Låsarm 14 Gunnett SR-Z 8 SR 8 7 Nr. 8 Nr. 8* 7 mm Låskrok 17 Låsarm 18 GUNNETT Z Pigg 8 SV Nr. 8 Nr. 9 8 mm Låskrok 19 Låsarm 20 Pigg Standard SV Nr. 8 8 mm Låskrok 19 Låsarm 20 Pigg Standard Tät SV Nr. 8 8 mm Låskrok 19 Låsarm 20 SR-Standard 8 SR 8 7 Nr. 8 7 mm Låskrok 17 Låsarm 18 SR-Standard 8 dubbel SR 8 7 Nr. 8 7 mm Låskrok 17 Låsarm 18 * T-KOPPLING ** T-KOPPLING ELLER STIFTKOPPLING

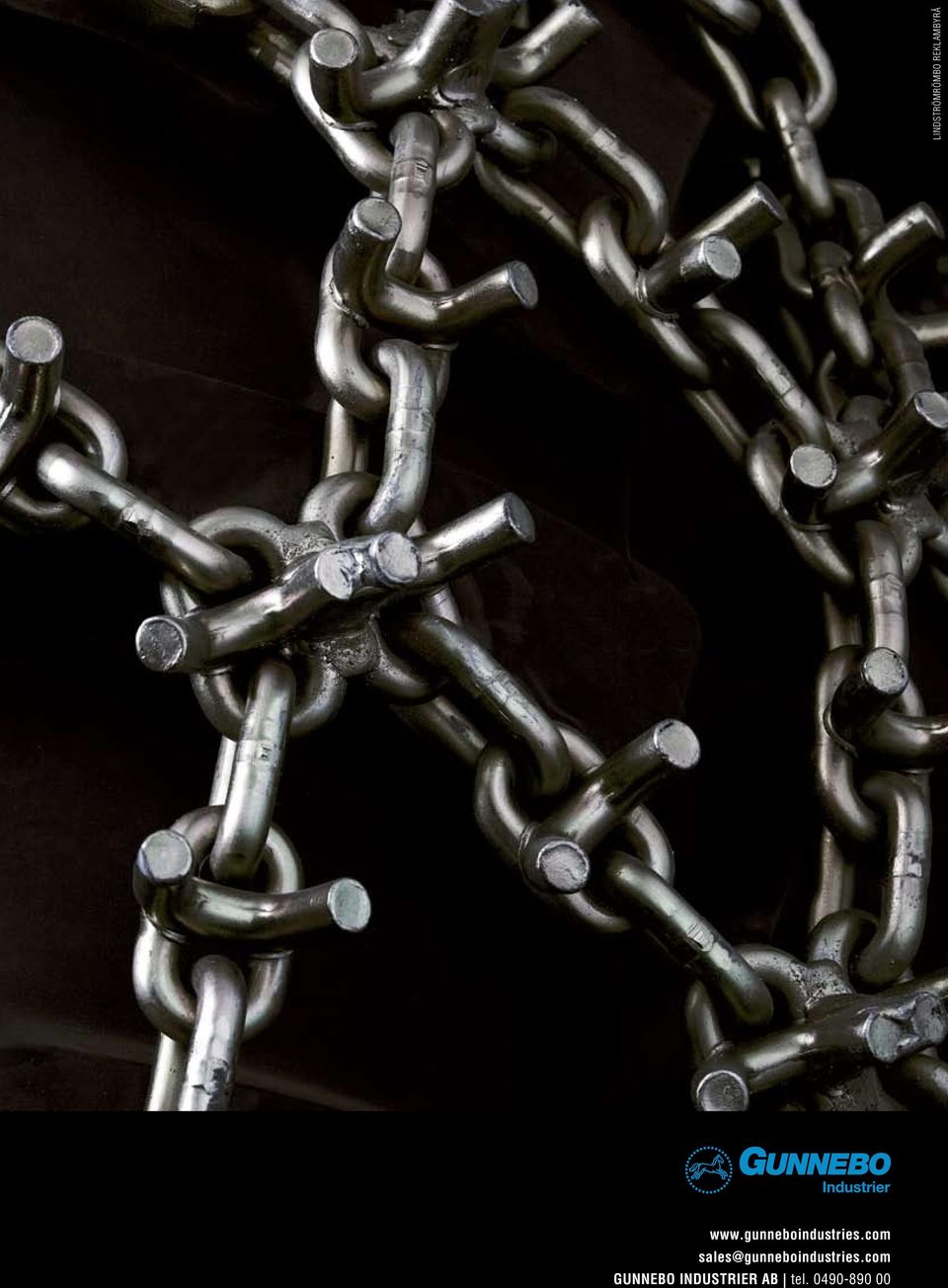

9 LINDSTRÖMRÖMBO REKLAMBYRÅ GUNNEBO INDUSTRIER AB tel
