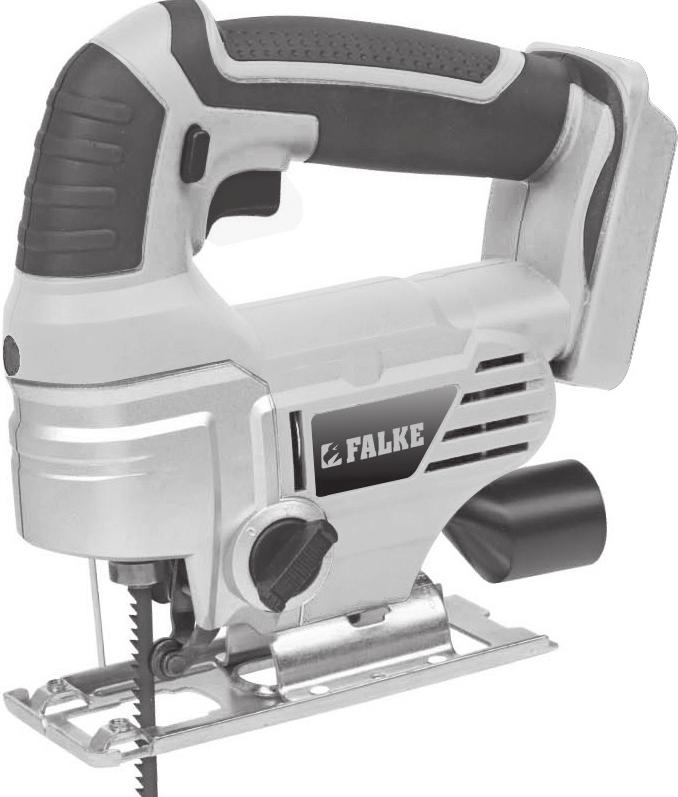

Akku-stiksav. Sladdlös sticksåg. Bemærk! Oplader (37541) og batteri (37542) skal købes separat

Transkript

1 Akku-stiksav Sladdlös sticksåg Bemærk! Oplader (37541) og batteri (37542) skal købes separat Observera! Laddare (37541) och batteri (37542) köps separat

2 Introduktion For at du kan få mest mulig glæde af dit nye værktøj, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager det i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om værktøjets funktioner. DK 2 5 års ombytningsgaranti Dit Falke-produkt er omfattet af 5 års ombytningsgaranti gældende fra købsdatoen, under forudsætning af at produktet ikke er blevet anvendt erhvervsmæssigt og i øvrigt er blevet behandlet efter forskrifterne. Garantien dækker ikke ved fejl på produktet, som er opstået ved eller er en følge af forkert anvendelse, manglende vedligeholdelse eller ændring af produktet. Undtaget herfra er produktets batteri(er), som kun er omfattet af den lovpligtige reklamationsret. Hvis der er fejl eller mangler ved produktet vil det blive ombyttet med et tilsvarende produkt. Garantien giver ikke mulighed for tilbagebetaling, forholdsmæssigt afslag eller reparation. Ombytning kan udelukkende ske mod forevisning af den originale købskvittering. Sørg derfor for at gemme købskvitteringen på et sikkert sted i hele produktets levetid.

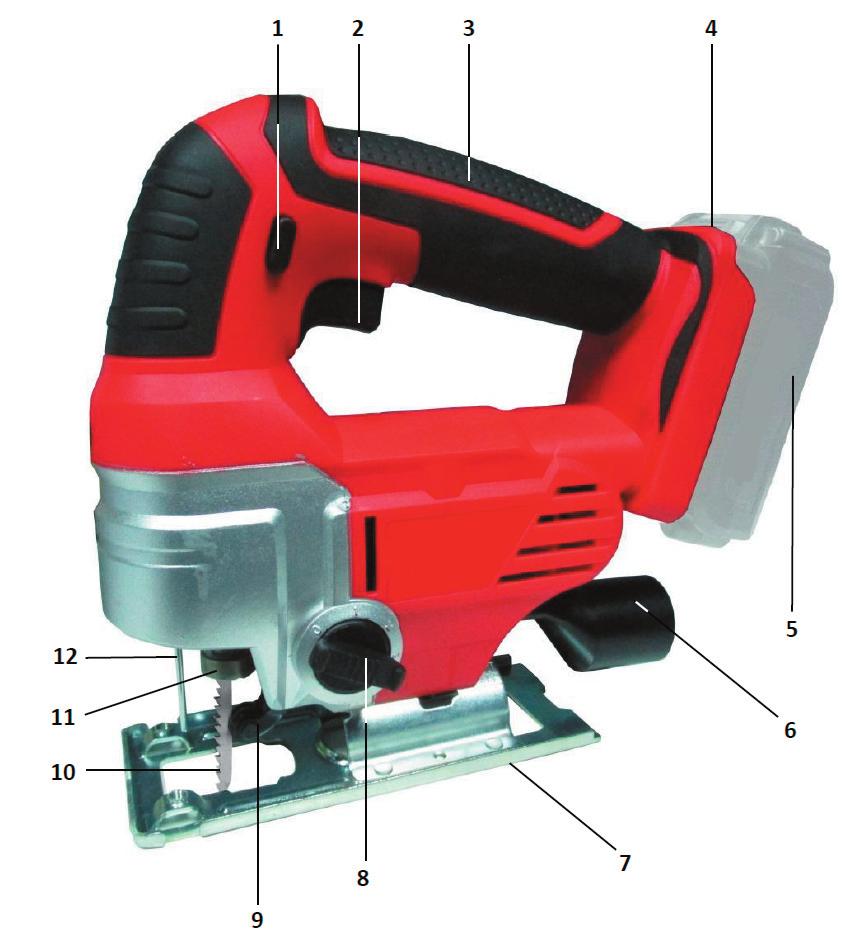

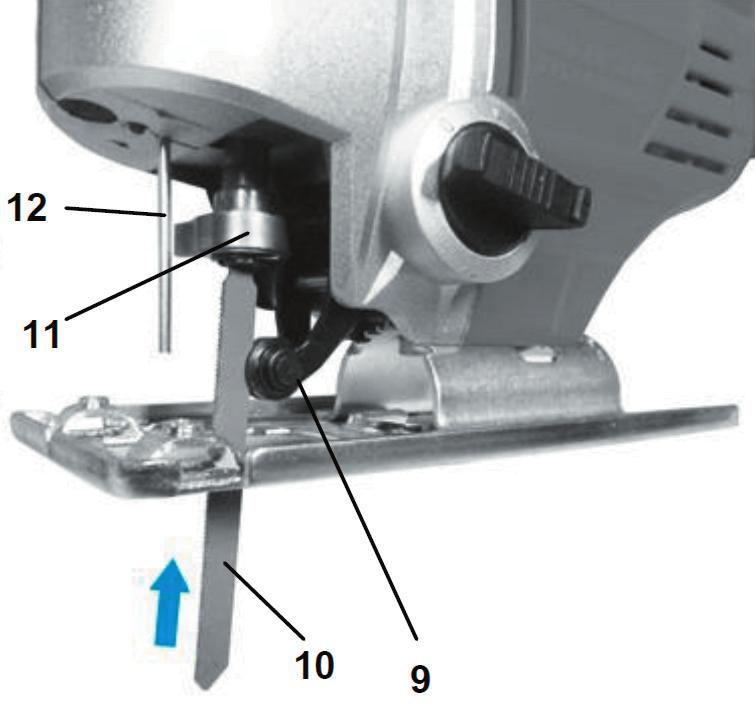

3 Tekniska data Rekommenderat batteri: 18 V 2,0 Ah litiumjon Uppladdningstid: 1 timme Varvtal: max v/min Slaglängd: 16 mm Max. skärdjup i trä/plast/stål: 50/20/8 mm Antal pendelinställningar: 4 Med snabbyte av sågblad LED-arbetsbelysning Inklusive 1 sågblad för trä och 1 sågblad för metall Observera! Laddare och batteri köps separat 9 Den sladdlösa sticksågens delar 1. Säkerhetsknapp 2. Strömbrytare 3. Handtag 4. Låsknapp för batteri 5. Batteri (medföljer inte) 6. Dammsugarmunstycke 7. Fotplatta 8. Vred för ändring av pendelrörelse 9. Stödhjul för sågbladet 10. Sågklinga 11. Låsarm för sågblad 12. Sågbladsskydd

4 Särskilda säkerhetsföreskrifter 10 Använd inte sticksågen för sågning i rör och ledningar. Använd inte spruckna, slöa eller skadade sågblad. Starta inte sticksågen om det inte sitter ett sågblad i den. Kontrollera att det inte fi nns några hinder i underlaget under arbetsmaterialet. Såga inte i arbetsmaterial som är tjockare än sågbladets maximala sågdjup, eller om det inte fi nns tillräckligt mycket utrymme för sågbladet under arbetsmaterialet. Sågens metalldelar kan bli strömförande om du råkar såga i en ledning. Håll därför bara sticksågen i det isolerade handtaget. Kontrollera att ventilationsöppningarna på motorn inte är tilltäppta. Om det uppstår mycket damm, eller om man sågar i hälsofarliga material, ska skyddsmask användas. Ta aldrig bort damm, sågspån, hinder eller annat från arbetsområdet, medan sågbladet fortfarande rör sig. Stoppa aldrig sågbladet genom att pressa ned sticksågen eller genom att trycka på sidan av sågbladet. Lyft aldrig sticksågen från arbetsmaterialet medan sågbladet fortfarande rör sig. Lägg aldrig sticksågen på ett bord eller en arbetsbänk, om den inte har stannat helt. Sågklingan fortsätter köra ett kort ögonblick efter att maskinen har stängts av. Rör inte vid sågbladet eller eventuella metallspån precis efter sågning, eftersom de kan vara mycket varma. Byte av sågklinga Ta ur batteriet ur sticksågen. Fäll ut låsarmen (11) och dra ut det gamla bladet från hållaren. Skjut in en ny sågklinga så långt som möjligt in i spåret i hållaren med tandningen framåt och med den bakre kanten mot sågbladets hjul (9). Fäll tillbaka låsarmen. Dra i sågbladet för att kontrollera att det är låst och sitter korrekt. Sätt batteriet i sticksågen igen.

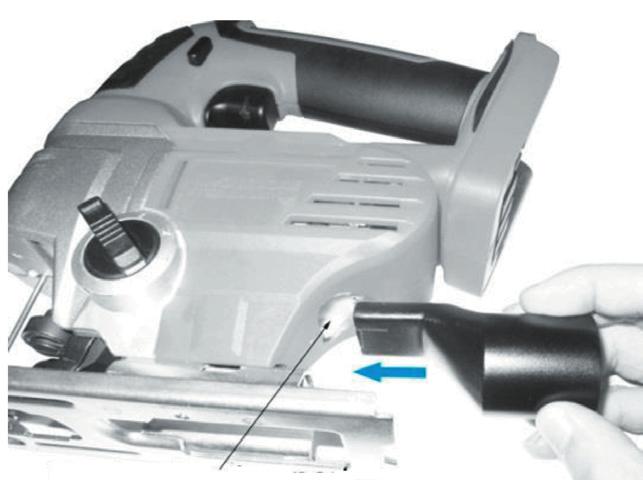

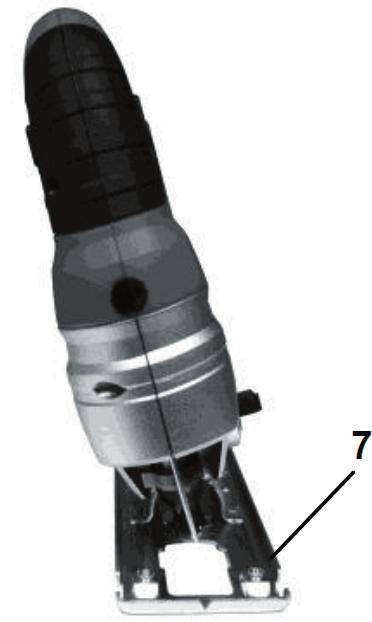

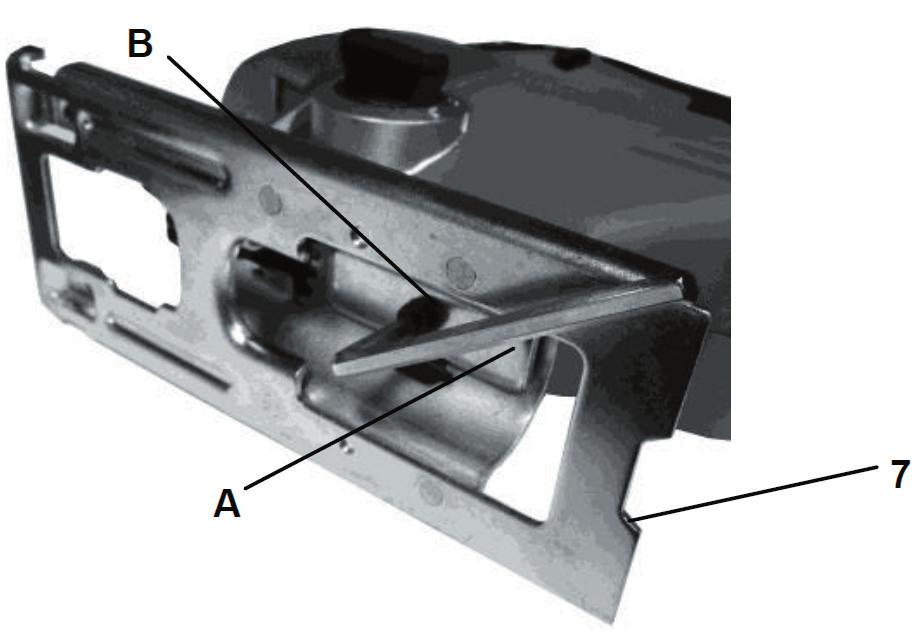

5 Inställning av sulan Sulan (7) kan vikas upp till 45 åt höger eller vänster i förhållande till sågriktningen för att möjliggöra vinkelsågning. Lossa sexkantskruven (A) under sulan med medföljande nyckel (B), ställ in sulan i önskad vinkel och dra åt skruvarna igen. Den inställda vinkeln kan avläsas på skalan på sulans ovansida. 11 Spånutsug Anslut vid behov dammsugarmunstycket (6) till en utsugningsanordning med hjälp av det medföljande adapterstycket. Sågning Slå på sticksågen genom att trycka säkerhetsknappen (1) åt vänster eller höger och samtidigt trycka in strömbrytarknappen (2). Arbetslampan tänds och sågbladet (10) rör sig upp och ned. Släpp strömbrytarknappen för att stoppa sticksågen.

6 Inställning av pendelrörelse 12 Sågbladets pendelrörelse kan ställas in i 4 steg (0, I, II, III) med hjälp av vredet för inställning av pendelrörelsen (8). Pendelrörelsen anpassar snitthastighet och snittkvalitet efter det material som ska bearbetas genom att ändra sågbladets rörelsemönster efter arbetsstycket. Ju högre inställning, desto mer aggressivt snitt. Använd en liten pendelrörelse eller stäng av pendelrörelsen om snittkanten ska vara mycket fi n. Vid inställning 0 rör sig sågklingan lodrätt upp och ned. Stäng av pendelrörelsen vid arbete i metall, hårt trä och tunna material som t.ex. skivor. Använd en liten pendelrörelse vid arbete i hårda material. Använd maximal pendelrörelse vid arbete i mjuka material och vid sågning i fi berriktningen. Om sågning Använd alltid ett sågblad som är avsett för uppgiften och arbetsmaterialet. Håll sticksågen i ett fast grepp om handtaget (3) framför dig. Se till att sågbladet inte vidrör något när sticksågen startas och att sladden inte är i vägen. Se till att arbetsmaterialet är ordentligt fastspänt och att såglinjen är tydligt markerad. Starta sticksågen. Placera sulan mot arbetsmaterialet och låt sågklingan träffa såglinjen. Såga, men tryck inte hårdare än att sågbladet hela tiden kan följa med. Undvik att trycka sågbladet i sidled. Specifi kt om sågning med sticksåg Placera plattans framkant mot arbetsstycket, så att sticksågen står lodrätt och sågklingan står korrekt i förhållande till såglinjen utan att vidröra den. Starta sticksågen och vinkla den långsamt nedåt, så att den stöder mot plattan, tills sågbladet vidrör arbetsstycket vid såglinjen. Låt sågbladet arbeta sig genom arbetsämnet och fortsätt vinkla sticksågen så att plattan ligger an mot arbetsstycket och sågbladet står vinkelrätt ned genom det. Borra eventuellt ett hål med passande diameter och använd det som startpunkt för sågningen.

7 Sågning i trä Kontrollera att ämnet inte innehåller spikar eller andra metallföremål. Sågning i metall Vi rekommenderar att du smörjer ämnet och sågbladet med skärolja för att skydda verktyget och undvika överhettning. Stötta arbetsmaterialet med träklossar på bägge sidor. Sågning i plast Såga aldrig med maximal hastighet. Gör en provsågning för att kontrollera om materialet håller för den värme som utvecklas. Sågning i murverk Vid sågning i vissa material kan hälsovådligt damm uppstå. Använd andningsskydd. 13 Rengöring och underhåll Borsta bort damm från sticksågens ventilationshål med en mjuk borste, eller blås den ren med tryckluft. Torka av sticksågens plastdelar med en hårt urvriden trasa och ett milt rengöringsmedel. Förvara sticksågen, laddaren och batteriet torrt och dammfritt vid temperaturer mellan 5 och 40 C. Miljöinformation Elektriska och elektroniska produkter (EEE) innehåller material, komponenter och ämnen som kan vara farliga och skadliga för människors hälsa och för miljön om avfallet av elektriska och elektroniska produkter (EEE) inte bortskaffas korrekt. Produkter som är märkta med nedanstående överkryssade sophink är elektrisk och elektronisk utrustning. Den överkryssade sophinken symboliserar att avfall av elektriska och elektroniska produkter inte får bortskaffas tillsammans med osorterat hushållsavfall, utan de ska samlas in separat.

8 CE-ERKLÆRING CE-mærke er anbragt: 16 CE-märke monterat: 16 EU-DEKLARATION EF-OVERENSSTEMMELRKLÆRING Fremstillet i P.R.C. - Tillverkad i P.R.C EU-Importør - EU-Importör HP Schou A/S, Nordager 31, 6000 Kolding, Danmark (LT60422) 18 V Erklærer herved på eget ansvar, at: Akku-stiksav Intygar härmed på eget ansvar, att: Sladdlös sticksåg Er fremstillet i overensstemmelse med følgende DIREKTIVER: 2006/42/EF: Maskindirektivet. 2014/30/EU: EMC-direktivet Är tillverkad enligt följande DIREKTIV: 2006/95/EG: Maskindirektivet. 2014/30/EU: EMC-direktivet STANDARDER - NORMER EN :2006+A1+A2 - EN :1997+A1+A2 EN :2009+A11 - EN :2010 HP SCHOU A/S - KOLDING - 31 / 08 / 2016 Product Safety Manager Kirsten Vibeke Jensen
