WERMGO GOLVVÄRMESHUNT WTPS-25/6. Golvvärmeshunt WTPS-25/6 GOLVVÄRMESYSTEM

Transkript

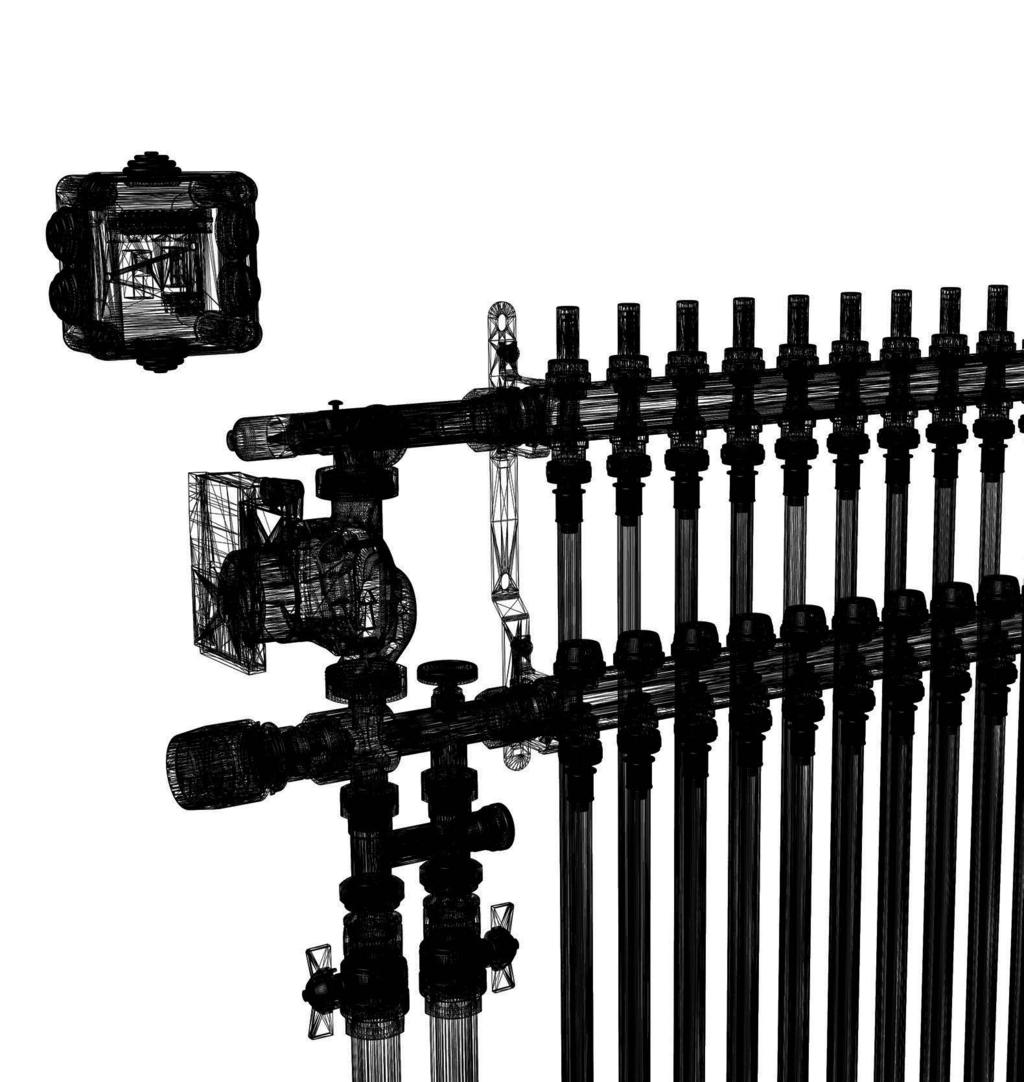

1 WERMGO GOLVVÄRMESHUNT WTPS-25/6 GOLVVÄRMESYSTEM Golvvärmeshunt WTPS-25/6

2

3 TEC Wilo-Yonos PARA sv Monterings- och skötselanvisning fi Asennus- ja käyttöohje no Montasje- og bruksanvisning da Monterings- og driftsvejledning Ed.01 / Wilo APPLIES TO EUROPEAN DIRECTIVE FOR ENERGY RELATED PRODUCTS 3

4 Fig. 1: A B Fig. 2: RKA RKC Fig. 3a: Fig. 3b: H H H max Hs H max Hs 1 /2 Hs H min H min Q Q 4

5 TEC Fig. 3c: Fig. 3d: H max III n/¹/min max II min I min Q PWM % Fig. 3e: Fig. 4: n/¹/min max min PWM % Fig. 5: PE N L a b 5

6 Fig. 5: c d e f Fig. 6: 6

7 TEC Svenska Monterings- 1 Allmän och information skötselanvisning Om detta dokument Språket i orginalbruksanvisningen är engelska. Alla andra språk i denna anvisning är översättningar av originalet. Monterings- och skötselanvisningen är en del av produkten. Den ska alltid finnas tillgänglig i närheten av produkten. Att dessa anvisningar följs noggrant är en förutsättning för riktig användning och drift av produkten. Monterings- och skötselanvisningen motsvarar produktens utförande och de säkerhetsstandarder som gäller vid tidpunkten för tryckning. EG-försäkran om överensstämmelse: En kopia av EG-försäkran om överensstämmelse medföljer monterings- och skötselanvisningen. Denna försäkran förlorar sin giltighet, om tekniska ändringar utförs på angivna konstruktioner utan godkännande från Wilo. 2 Säkerhet I anvisningarna finns viktig information för installation, drift och underhåll av produkten. Installatören och ansvarig fackpersonal/driftansvarig person måste därför läsa igenom anvisningarna före installation och idrifttagning. Förutom de allmänna säkerhetsföreskrifterna i säkerhetsavsnittet måste de särskilda säkerhetsinstruktionerna i de följande avsnitten märkta med varningssymboler följas. 2.1 Märkning av anvisningar i skötselanvisningen Symboler: Allmän varningssymbol Fara för elektrisk spänning NOTERA: Varningstext: FARA! Situation med överhängande fara. Kan leda till svåra skador eller livsfara om situationen inte undviks. VARNING! Risk för (svåra) skador. Varning innebär att (svåra) personskador kan inträffa om säkerhetsanvisningarna inte följs. OBSERVERA! Risk för skador på produkten/installationen. Observera innebär att produktskador kan inträffa om säkerhetsanvisningarna inte följs. Monterings- och skötselanvisning Wilo-Yonos PARA 3 7

8 Svenska NOTERA: Praktiska anvisningar om hantering av produkten. Gör användaren uppmärksam på eventuella svårigheter. Anvisningar direkt på produkten som. rotationsriktningspil märkning för anslutningar typskylt varningsdekaler måste följas och bevaras i fullt läsbart skick. 2.2 Personalkompetens Personal som sköter installation, manövrering och underhåll ska vara kvalificerade att utföra detta arbete. Den driftansvarige måste säkerställa personalens ansvarsområden, behörighet och övervakning. Personal som inte har de erforderliga kunskaperna måste utbildas. Detta kan vid behov göras genom produkttillverkaren på uppdrag av driftansvarige. 2.3 Risker med att inte följa säkerhetsföreskrifterna Om säkerhetsföreskrifterna inte följs kan det leda till skador på person, miljön eller produkten/installationen. Vid försummelse av säkerhetsanvisningarna ogiltigförklaras alla skadeståndsanspråk. Framför allt gäller att försummad skötsel kan leda till exempelvis följande problem: personskador på grund av elektriska, mekaniska eller bakteriologiska orsaker miljöskador på grund av läckage av farliga ämnen maskinskador fel i viktiga produkt- eller installationsfunktioner fel i föreskrivna underhålls- och reparationsmetoder. 2.4 Arbeta säkerhetsmedvetet Säkerhetsföreskrifterna i denna monterings- och skötselanvisning, gällande nationella föreskrifter om förebyggande av olyckor samt den driftansvariges eventuella interna arbets-, drifts- och säkerhetsföreskrifter måste beaktas. 2.5 Säkerhetsföreskrifter för driftansvarig Utrustningen får inte användas av personer (inklusive barn) med begränsad fysisk, sensorisk eller mental förmåga. Detta gäller även personer som saknar erfarenhet av denna utrustning eller inte vet hur den fungerar. I sådana fall ska handhavandet ske under överseende av en person som ansvarar för säkerheten och som kan ge instruktioner om hur utrustningen fungerar. Se till att inga barn leker med utrustningen. Om varma eller kalla komponenter på produkten/anläggningen leder till risker måste dessa på plats skyddas mot beröring. Beröringsskydd för rörliga komponenter (t.ex. koppling) får inte tas bort medan produkten är i drift. 4 WILO SE 05/2012 8

9 TEC Svenska Läckage (t.ex. axeltätning) av farliga media (t.ex. explosiva, giftiga, varma) måste avledas så att inga faror uppstår för personer eller miljön. Nationella lagar måste följas. Risker till följd av elektricitet måste uteslutas. Elektriska anslutningar måste utföras av behörig elektriker med iakttagande av gällande lokala och nationella bestämmelser. Störningar i elektroniska enheter p.g.a. elektromagnetiska fält. Vid pumpdrift skapas elektromagnetiska fält med frekvensomvandlare. Detta kan störa elektroniska enheter. Det kan leda till en felfunktion i enheten, vilket kan leda till allvarliga personskador eller dödsfall, t.ex. för personer med implanterade aktiva eller passiva medicinska apparater. Under drift ska personer med t.ex. pacemaker inte vistas i närheten av anläggningen/pumpen. Dataförluster kan förekomma hos magnetiska eller elektroniska datamedier. VARNING! Fara p.g.a. starkt magnetfält! Det finns alltid ett starkt magnetfält inuti maskinen, vilket kan leda till person- och maskinskador vid felaktig demontering. Endast auktoriserad fackpersonal får ta ut rotorn ur motorhuset! Klämrisk! När rotorn tas ut ur motorn kan det starka magnetfältet göra att motorn snabbt dras tillbaka till utgångsläget. När enheten bestående av pumphjul, rotorutrymme och rotor tas ut ur motorn innebär det en risk, särskilt för personer som använder medicinska hjälpmedel som pacemaker, insulinpumpar, hörapparater, implantat eller liknande. Följden kan bli dödsfall, allvarliga personskador och maskinskador. Dessa personer måste genomgå en arbetsmedicinsk bedömning. Det starka magnetfältet i rotorn kan påverka eller skada funktionen hos elektroniska enheter. Om rotorn befinner sig utanför motorn kan magnetiska föremål snabbt dras till rotorn. Detta kan leda till person- och maskinskador. I monterat tillstånd leds rotorns magnetfält i motorns magnetkrets. Därför uppstår inget hälsofarligt magnetfält utanför maskinen. Monterings- och skötselanvisning Wilo-Yonos PARA 5 9

10 Svenska 2.6 Säkerhetsinformation för monterings- och underhållsarbeten Driftansvarig person ska se till att montering och underhåll utförs av auktoriserad och kvalificerad personal som noggrant har studerat monterings- och skötselanvisningen. Arbeten på produkten/installationen får endast utföras under driftstopp. De tillvägagångssätt för urdrifttagning av produkten/installationen som beskrivs i monterings- och skötselanvisningen måste följas. Omedelbart när arbetena har avslutats måste alla säkerhets- och skyddsanordningar monteras eller tas i funktion igen. 2.7 Egenmäktig förändring av produkt och reservdelstillverkning Egenmäktig förändring av produkt och reservdelstillverkning leder till att produktens/personalens säkerhet utsätts för risk och tillverkarens säkerhetsförsäkringar upphör att gälla. Ändringar i produkten får endast utföras med tillverkarens medgivande. För säkerhetens skull ska endast originaldelar som är godkända av tillverkaren användas. Om andra delar används tar tillverkaren inte något ansvar för följderna. 2.8 Otillåtna driftsätt/användningssätt Produktens driftsäkerhet kan endast garanteras om den används enligt avsnitt 4 i monterings- och skötselanvisningen. De gränsvärden som anges i katalogen eller databladet får aldrig varken över- eller underskridas. 3 Transport och tillfällig lagring Vid leverans ska produkten omgående undersökas med avseende på transportskador. OBSERVERA! Risk för materiella skador! Felaktig transport och felaktig tillfällig lagring kan leda till skador på produkten. Vid transport och tillfällig lagring ska pumpen skyddas mot fukt, frost och mekaniskt slitage. Transportförhållanden Produkten får inte utsättas för temperaturer utanför området -40 C till +85 C. Transportförhållandena är tillåtna i högst 3 månader. Lagringsförhållanden Produkten får inte utsättas för temperaturer utanför området 0 C till +40 C. Lagringstiden kan vara upp till 2 år. Restvatten från kundens produktionstester kan inte leda till frostskador. 6 WILO SE 05/

11 TEC Svenska 4 Användning Cirkulationspumparna i serien Wilo-Yonos PARA är koncipierade för uppvärmningsanläggningar för varmvatten och liknande system med ständigt växlande flöden. Tillåtna media är värmeledningsvatten enligt VDI 2035, vatten-glykolblandning, max. blandningsförhållande 1:1. Vid tillsats av glykol ska pumpdata korrigeras enligt den högre viskositeten, beroende på det procentuella blandningsförhållandet. Korrekt användning innebär att följa samtliga instruktioner i denna anvisning. All annan användning räknas som felaktig. 5 Produktdata 5.1 Typnyckel Exempel: Yonos PARA RS 15/6 RKA FS I Yonos PARA Högeffektiv pump RS Inlinepumphus av gjutjärn 15 Unionsanslutning: 15 (Rp ½), 20 (Rp ¾), 25 (Rp 1), 30 (Rp 1¼) 6 maximal uppfordringshöjd i [m] vid Q = 0 m 3 /h RKA RKA = utförande med manöverknapp för Δp-v, Δp-c RKC = utförande med manöverknapp för Δp-v, konstant varvtal I,II,III PWM = extern styrning via PWM-signal FS FS = fastsvetsad kabel CM = Connector 130 Bygglängd: 130 mm eller 180 mm 12 Kopplingsboxens inställning kl 12 I Separat förpackning 5.2 Tekniska data Tillåtna media (andra media på förfrågan) Kapacitet Max. pumptryck (Hmax): Värmeledningsvatten (enligt VDI 2035) Vatten/glykolblandningar (max. 1:1; vid tillsats över 20 % ska pumpdata kontrolleras) 6,2 m (6 m-utförande) 7,3 m (7 m-utförande) Max. flöde (Qmax) 3,3 m 3 /h Godkänt användningsområde Temperaturområde vid användning i Omgivning 52 C = TF 0 till 110 C värme- och klimatanläggningarn vid från 57 C = 0 till 95 C max. omgivningstemperatur. Se TF - från 60 C = 0 till 90 C uppgiften på typskylten. från 67 C = 0 till 70 C Max. driftstryck: enligt uppgift på typskylten Monterings- och skötselanvisning Wilo-Yonos PARA 7 11

12 Svenska 5.2 Tekniska data Elanslutning Nätanslutning 1~230 V +10%/-15%, 50/60 Hz (enl. IEC 60038) Motor/elektronik Elektromagnetisk tolerans EN Störningssändning EN / EN Störstabilitet EN / EN Kapslingsklass IP X4D Isolationsklass F RoHS: överensstämmer Min. tilloppshöjd på suganslutningen för att förhindra kavitation vid flödestemperatur Min. tilloppshöjd vid 50/95/110 C 0,5 / 4,5 / 11 m 6 Beskrivning och funktion 6.1 Beskrivning av pumpen Pumpen (fig. 1A RKA/RKC-utförande, fig. 1B PWM-utförande) består av ett hydraulsystem, en våt motor med permanentmagnetrotor och en elektronisk reglermodul med inbyggd frekvensomvandlare. Reglermodulen innehåller antingen en manöverknapp (självreglerande pump i utförande RKA/RKC) eller en varvtalsreglering via en extern PWM-signal (PWM-utförande). Båda utföranden är försedda med en LED-indikering för att visa pumpens driftstatus (se kapitel 10). 6.2 Funktioner Alla funktioner kan ställas in, aktiveras och avaktiveras med manöverknappen eller via en extern PWM-signal. Inställningar via manöverknappen Variabelt differenstryck (Δp-v): Börvärdet för differenstrycket H höjs linjärt mellan ½H och H inom det tillåtna flödesområdet (fig. 3a). Det differenstryck som pumpen genererar regleras till respektive börvärde för differenstrycket. Denna regleringstyp lämpar sig särskilt för värmeanläggningar med värmeelement, eftersom flödesljuden vid termostatventilen reduceras. Konstant differenstryck (Δp-c): Börvärdet för differenstrycket H hålls på ett konstant värde upp till max. nivån inom det tillåtna flödesområdet (fig. 3b). Wilo rekommenderar att denna regleringstyp används för golvvärmekretsar eller äldre värmesystem med stora rörledningar samt för alla installationer utan föränderliga rörnätskurvor, t.ex. värmeladdpumpar 8 WILO SE 05/

13 TEC Svenska Avluftningsfunktion (RKA-uförande): Vid den automatiska avluftningsfunktionen (10 min.) drivs pumpen omväxlande med högt och lågt varvtal och leder ansamlad luft direkt från pumpen till anläggningens avluftningsventil. Konstant varvtal I, II, III (RKC-utförande) Pumpen drivs konstant vid förinställt fast varvtal (fig. 3c) Extern reglering via en PWM-signal (PWM-utförande) Den för regleringen erforderliga jämförelsen mellan börvärde och ärvärde övertas av en extern regulator. Som reglerstorlek får pumpen en PWM-signal från den externa regulatorn. PWM-signalgeneratorn skickar en periodisk impulssekvens till pumpen (impulsfrekvens) enligt DIN IEC Reglersorleken bestäms utifrån förhållandet mellan impulslängden och impulsperiodlängden. Impulsfrekvensen anges som dimensionslöst förhållandetal med ett värde på 0 1 % eller %. PWM-signallogik 1 (värmeanläggning) fig. 3 och PWM-signallogik 2 (solvärmeanläggning) fig. 3e. 7 Installation och elektrisk anslutning FARA! Livsfara! Felaktig installation och inkorrekt dragna elektriska anslutningar kan medföra livsfara. Alla installationer och all elektrisk anslutning ska utföras av utbildad fackpersonal i enlighet med gällande föreskrifter! Observera föreskrifterna för förebyggande av olyckor! 7.1 Installation Pumpinstallationen får ske först efter att alla svets- och lödningsarbeten och spolningar av rörsystemet är avslutade. Montera pumpen på en lättåtkomlig plats, där den enkelt kan kontrolleras och demonteras. Vid montering i framledningen i öppna anläggningar måste säkerhetsframledningen före pumpen förgrenas (DIN EN 12828). Framför och bakom pumpen ska spärrarmaturer monteras i syfte att underlätta ett eventuellt pumpbyte. Montera pumpen på ett sådant sätt att eventuellt läckagevatten inte kan droppa ned på reglermodulen. Justera det övre avstängningsspjället på sidan. Vid isoleringsarbeten är det viktigt att varken pumpmotorn eller modulen isoleras. Kondensavledningsöppningarna måste vara fria. Montera utrustningen spänningsfritt med pumpmotorn i vågrätt liggande position. Monteringspositioner för pumpen, se fig. 4. Riktningspilar på pumphuset visar flödesriktningen. Monterings- och skötselanvisning Wilo-Yonos PARA 9 13

14 Svenska 7.2 Elektrisk anslutning FARA! Livsfara! Vid felaktig elektrisk anslutning finns det risk för livsfarliga stötar. Alla elektriska anslutningar ska utföras av behöriga elektriker samt i enlighet med gällande lokala föreskrifter. Frånkoppla spänningsförsörjningen före arbetet. Nätanslutningens strömtyp och spänning måste motsvara uppgifterna på typskylten. Max. säkring: 10 A, trög. Jorda pumpen enligt föreskrifterna. Nätanslutning: L, N, PE Anslut nätkabeln: 1. Standard: Fastsvetsad 3-ledarkabel med trådändhylsor av mässing 2. Alternativ: Molex 3-vägskontakt fig.6 3. Alternativ: Wilo-Connector (fig. 5a till 5e). Demontera Wilo-Connector enligt fig. 5f, en skruvmejsel krävs. Anslut signalkabeln (PWM): Brun, PWM + (signalegenskaper) Blå, PWM (massa) 8 Idrifttagning VARNING! Risk för person- och sakskador! Felaktig idrifttagning kan leda till person- och materialskador. Idrifttagning ska endast utföras av kvalificerad fackpersonal! Beroende på driftsstatus för pumpen och anläggningen (mediets temperatur) kan hela pumpen vara mycket het. Risk för brännskador vid beröring av pumpen! 8.1 Manövrering(endast vid utförande med manöverknapp) Pumpen manövreras via manöverknappen. Vrid på knappen för att välja de olika regleringstyperna och ställa in uppfordringshöjden eller kontant varvtal (fig. 2 RKA / RKC). Pumpens fabriksinställning: RKA-utförande: Δp-c max. RKC-utförande: max. varvtal III Fyllning och avluftning Det är viktigt att påfyllning och avluftning av anläggningen utförs på ett korrekt sätt. Om direkt avluftning av rotorutrymmet krävs kan avluftningsfunktionen (RKA-utförande) startas manuellt. 10 WILO SE 05/

15 TEC Svenska Vrid knappen till mittläget och symbolen för avluftning. Efter 3 sekunder aktiveras avluftningsfunktionen. Avluftningsfunktionen tar 10 minuter och indikeras genom att dioderna blinkar snabbt med ett grönt ljus. Visst buller medan avluftningsfunktionen körs är normalt. Vid behov kan funktionen avbrytas genom att man vrider på knappen. Efter 10 minuter stannar pumpen och övergår automatiskt till regleringstyp Δp-c max. Därefter måste regleringstyp och uppfordringshöjd ställas in om pumpen inte ska drivas vidare i Δp-c max. NOTERA: Avluftningsfunktionen avlägsnar ansamlad luft ur pumpens rotorrum. Värmeledningssystemet avluftas inte av avluftningsfunktionen Inställning av regleringstyp Välj regleringstypsymbolen och ställ in önskad uppfordringshöjd eller önskat konstant varvtal genom att vrida på knappen. Variabelt differenstryck (Δp-v): Fig. 2 RKA / RKC, fig. 3a Till vänster om mittläget ställs pumpen in på regleringsläget Δp-v. Konstant differenstryck (Δp-c): Fig. 2 RKA, fig. 3b Till höger om mittläget ställs pumpen in på regleringsläget Δp-c. Konstant varvtal I, II, III: Fig. 2 RKC, fig. 3c Till höger om mittläget ställs pumpen in på regleringsläget Konstant varvtal. I denna regleringstyp arbetar pumpen inte självreglerande utan går konstant med ett förinställt fast varvtal. NOTERA: Alla inställningar och indikeringar bevaras under strömavbrott. 9 Underhåll FARA! Livsfara! Personer som utför arbeten på elektriska apparater kan drabbas av livsfarliga stötar. Vid alla underhålls- och reparationsarbeten ska pumpen göras spänningsfri och säkras mot obefogad återinkoppling. Skador på anslutningskabeln får endast åtgärdas av en auktoriserad elektriker. Efter underhåll och reparation ska pumpen monteras och anslutas enligt kapitlet Installation och elektrisk anslutning. Koppla in pumpen enligt kapitlet Idrifttagning. Monterings- och skötselanvisning Wilo-Yonos PARA 11 15

16 Svenska 10 Problem, orsaker och åtgärder Diod Betydelse Driftstatus Orsak Åtgärder lyser grönt blinkar snabbt grönt blinkar rött/ grönt blinkar rött Diod av Pump i drift RKAutförande: PWMutförande: Pumpen är driftskla, men går inte Pumpen fungerar inte Ingen spänningsförs örjning Pumpen går enligt sin Normal drift inställning Pumpen går i avluftningsfunktion under Normal drift 10 min. Därefter måste den önskade kapaciteten ställas in. Pump i standby Normal drift Pumpen startar automatiskt igen så snart felet inte längre föreligger Pumpen står (blockerad) Elektroniken tillförs ingen spänning Om driftstörningen inte kan åtgärdas, kontakta en fackhantverkare eller Wilos fabrikskundtjänst. 11 Reservdelar Reservdelsbeställning ska göras via lokala fackmän och/eller kundtjänsten. För en smidig orderhantering ber vi dig att ange samtliga data på typskylten vid varje beställning. 12 Hantering När produkten hanteras korrekt och återvinns undviks miljöskador och hälsorisker. 1. Ta hjälp av kommunens avfallshantering när produkten eller delar därav ska skrotas. 2. Mer information om korrekt skrotning finns hos kommunen eller där produkten köpts. Tekniska ändringar förbehålles! 1. Underspänning U<160 V eller överspänning U>253 V 2. Övertemperatur i modulen Motortemperaturen för hög Pumpen startar inte om automatiskt 1. Pumpen är inte ansluten till spänningsförsörjningen 1. Kontrollera spänningsförsörjningen 195 V < U < 253 V 2. Kontrollera mediaoch omgivningstemperaturen Byt ut pumpen 1. Kontrollera kabelanslutningen 2. Dioden är defekt 2. Kontrollera om pumpen går 3. Elektronik är defekt 3. Byt ut pumpen 12 WILO SE 05/
