PRIME - ny generation segmentportar

Transkript

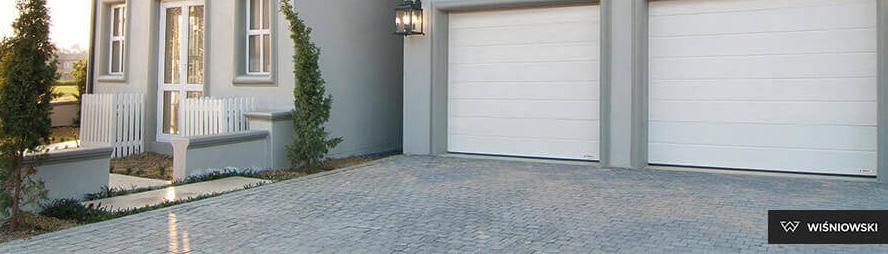

1 PRIME - ny generation segmentportar En ny generation av segmentport WIŚNIOWSKI presenterar en extraordinär kvalitet, baserad på en uppsättning av unika tekniska lösningar. För att skapa en så unik produkt var vi tvungna att nå till själva byggnadsbasen av segmentporten, eller... panelen. Föreställ dig nästa generations garageport. En port som inte bara är resultatet av existerande lösningar, men det kreativa resultatet av en jakt på balans mellan toppmodern teknik, kvalitet, säkerhet och design. Det är vad PRIME-porten är: innovativ, fulländad i alla detaljer och uppfyller dina behov innan du ens vet vilka de är. Det är en fullt utrustad automatisk port som får dig att känna att du gjort bästa möjliga val varje gång du sträcker dig efter fjärrkontrollen. PRIME saknar motstycke och dess klassiska designlinjer ger bara en antydan om vad portens insida döljer. Var först, var PRIME. Upptäck de riktiga fördelarna med den unika PRIME-porten! Den nyskapande INNOVO-panelen DET GRUNDLÄGGANDE Genom att designa den unika lösningen som är PRIME, har vi gått ner till själva kärnan i vad en segmentport är. Idén var att uppnå bästa möjliga isolering tillsammans med en överlägsen dekorativ effekt inne i garaget, och en exceptionellt hög säkerhetsnivå.

2 INNOVO-panelen 60mm Tvärsnitt av panel med panelledstäckning monterad på insidan av portbladet. 1. flexibel panelfogstäckning 2. aluminiumprofiler för fastsättning av flexibla täckstycken 3. Fem stållager vid fästlederna 4. panelfogstätning 5. dold led 6. PU-skum PRIME har en design som fokuserar på elegant och tidlös enkelhet för att bryta med konventionen om ren funktionalitet som dominerat bland garageportar. Vi har designat PRIME med omsorg om varje enskild detalj, eftersom perfektion uppnås i detaljerna. PRIME:s estetik är universell med en känsla av bekvämlighet, högt värde och modern lyx. Det är så PRIME definierar den nya designfilosofin i sin klass. De viktigaste egenskaperna i PRIME-designen kan sammanfattas som minimalistiska rena linjer och en syntes av form, som båda speglar modern arkitekturs inställning till estetik. PRIME:s form blir en del av bakgrunden. Med en perfekt inre konstruktion överraskar segmentporten med sina toppmoderna tekniska lösningar och de många olika ytskikt som döljer de rörliga delarna. Varje detalj har fulländats felfritt för att bekräfta designtidens konceptuella kontinuitet för att bli själva essensen av design. PRIME bryter stereotyperna vad gäller säkerhet. Den är inte bara vår vision om en mycket vacker garageport, den speglar också vår omsorg om säkerhet PRIME:s förhållningssätt till säkerhet och trygghet är: vi har använt teknologi som inte bara skyddar men först av allt hindrar faror. De oräkneliga avancerade säkerhetssystemen i konstruktionens delar och mekanismer skyddar alla användare och gör ditt hem säkert. Med ett helt integrerat driftssystem så är PRIME en teknisk föregångare där varje detalj visar på att kvalitet och säkerhet är samma sak.

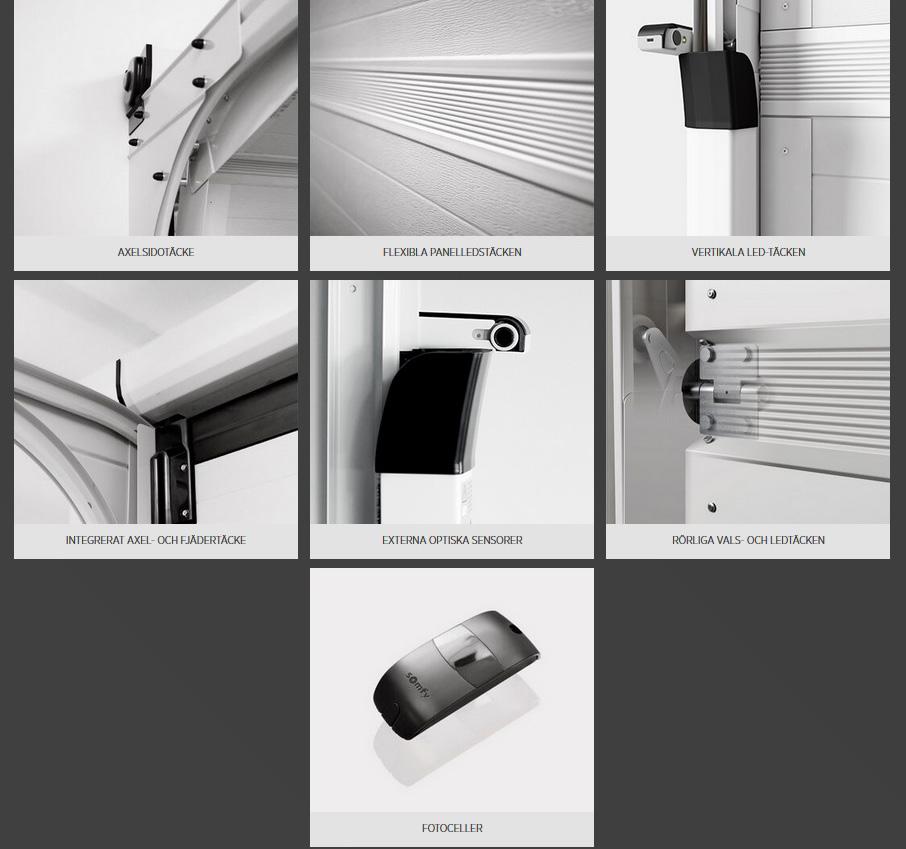

3 En ny definition av SÄKERHET De enskilda system som gör en garageport säker är beroende av varandra och interagerar med specifika delar av konstruktionen. Bland systemen ingår bland annat fasta led-täcken, rörliga valstäcken, integrerad fjäderaxeltäcke, axelsidotäcke, fjädertäcke och inre täcken vid panellederna.

4 Revolutionerande ISOLERAD Värmeisolering är det som gör att PRIME sticker ut och gör att porten räknas bland de produkter som rekommenderas för energibesparing eller till och med passivhus. PRIME är svaret på den ökande efterfrågan på maximal energibesparing och minskade värmeförluster. För att uppnå denna prestanda i en garageport krävdes lägsta möjliga värmeöverföringskoefficient. PRIME drar full nytta av värmeisoleringsegenskaperna hos INNOVO-panelerna och PRIME isoleringssystem för att förhindra värmeförluster vid portens tunnaste punkter. U-värde för INNOVO-panelen är 0,37 W/m2K, viket är lika med värmeisoleringsförmågan hos hela porten. Den nya panelen, de dubbla förseglingarna överst och underst på porten och panelledstäckena hjälpte oss att uppnå en utmärkt värmeöverföringskoefficient på 0,79 W/m2K*.

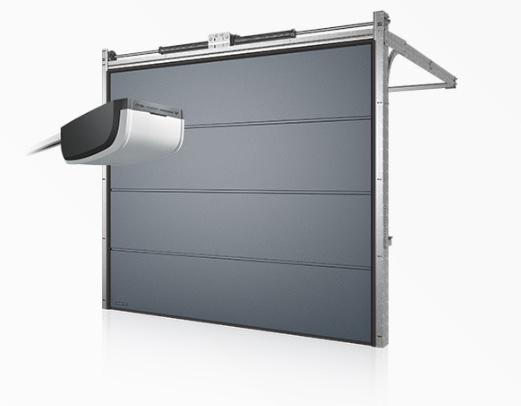

5 Drivenhet METRO METRO-drivenheten har en beprövad teknik från Somfy, kombinerat med ett unikt utformat hölje som utvecklats enligt WIŚNIOWSKIS stilstandard. Resultatet är en drivenhet med mycket goda tekniska parametrar och anmärkningsvärd men tidlös design. METRO är en ny generations drivenhet. Den kombinerar utmärkta tekniska funktioner med full kontroll, bekvämlighet och säkerhet. En komplett konfigurerad drivenhet med innovativ design. Formen på METRO-drivsystemet återspeglar idén med minimalistisk design och den klassiska svartvita färgen ger den en sofistikerad elegans samtidigt som du får ett ljust och enhetligt hölje. Pulsar-sändaren gör det möjligt att fjärrstyra dörren och programmera upp till 4 olika enheter. Den är tillverkad i mycket slitstarka material för lång livslängd.

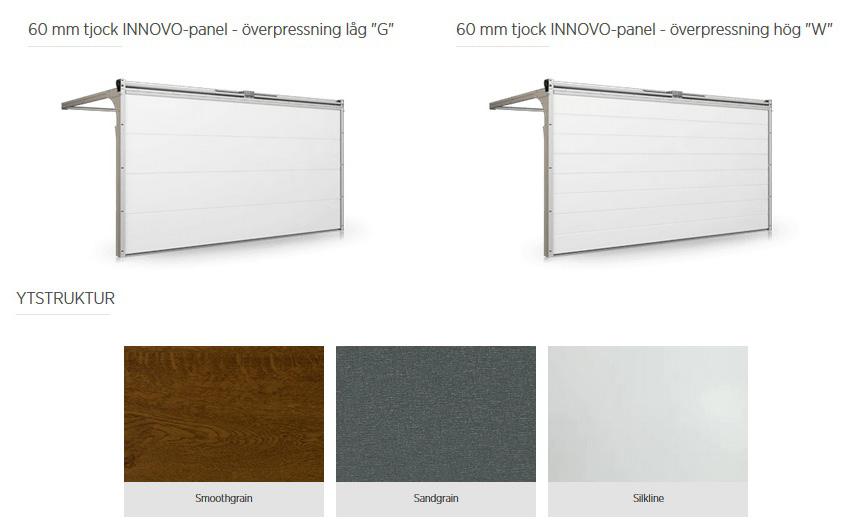

6 FÄRG Det rika utbudet av färger och ytstruktur till PRIME ger frihet att designa den efter eget huvud och förbättra byggnaders arkitektur. Utifrån de behov och de ideer som enskilda kunder har och som förväntar sig hållbart, estetiskt och originellt utseende erbjuder vi en bred färgpalett. Vi ger möjlighet att anpassa dörrfärgen till fasaden, fönster eller husets ytfinish. För kunder som letar efter portar i udda färger har vi förberett ett erbjudande med mer än 200 färger ur RAL-färgpalett. Optional veneer for PRIME doors! The collection of 29 colours available by veneer coating further enhances the choice of creative home surroundings design. This will make the PRIME doors a bespoke choice for the most demanding customers.

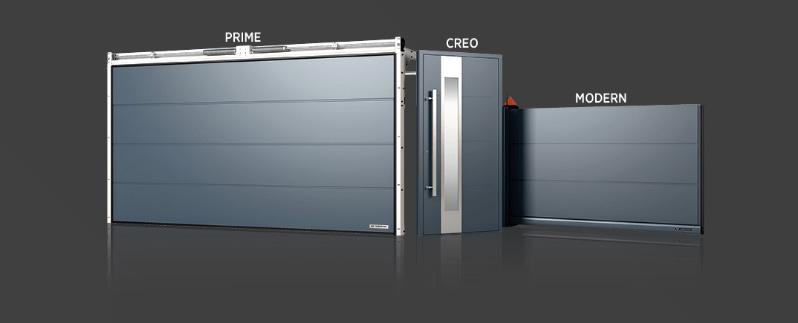

7 WIŚNIOWSKI Home Inclusive är en linje med portar, dörrar och stängsel med gemensam stilistik. Det är ett exempel på designingenjörskonst som siktar på konsekvens i användbart utrymme. Den inspirerar, skapar och sätter trenderna med design som grundas i utmärkt prestanda och unikt utseende. I linjen finns PRIME, den nya generationen segmentportar för garage, en produkt vars namn är synonymt med stil och säkerhet. Deras oöverträffade kvalitet och raffinerat enkla form fulländar linjen och finns där som ett mästerverk vad gäller estetik.

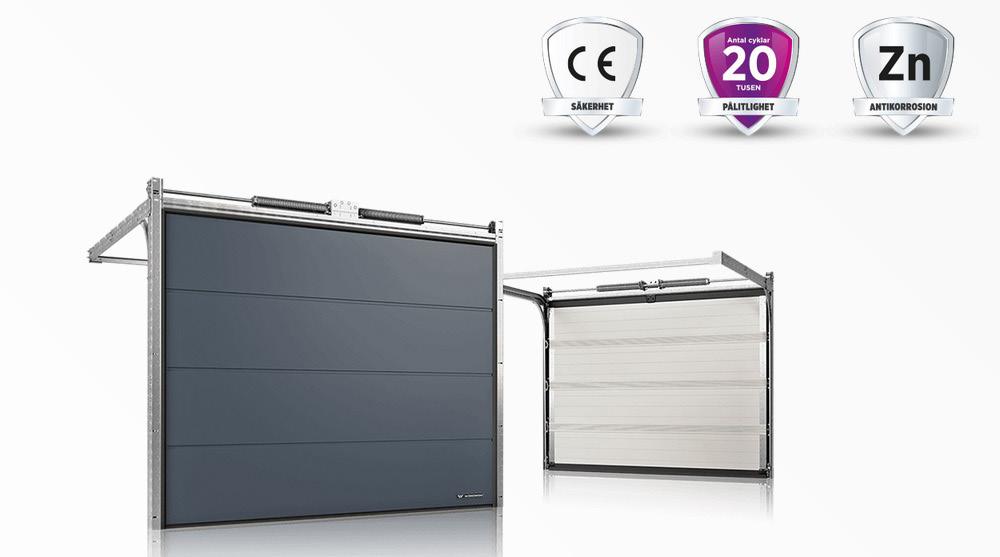

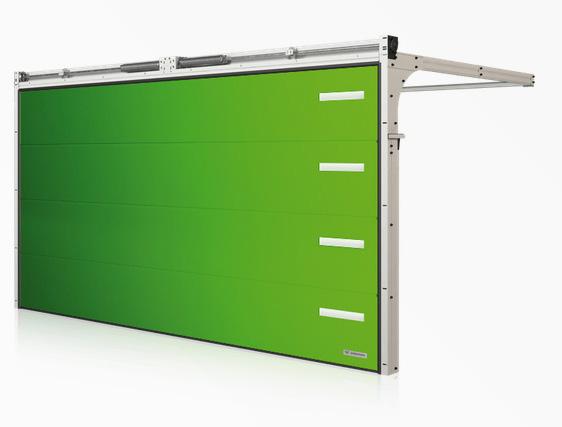

8 UniTherm - extra isolerad garageport En ny generation av segmentport WIŚNIOWSKI presenterar en extraordinär kvalitet, baserad på en uppsättning av unika tekniska lösningar. HÅLLBARHET UniTherm-porten uppfyller stränga krav när det gäller vindbeständighet och vattentäthet, liksom när det gäller luftgenomsläpplighet. Dessa faktorer påverkar portens livslängd positivt, och gör att den kommer att se bra ut under många år.* * cykler innebär nästan 14 års problemfritt användande om porten används 4 gånger per dag. NNOVO-panelen 60mm Den 60 mm tjocka INNOVO-panelens unika struktur resulterar i utmärkta värmeöverföringsparametrar. Den tillåter också tillverkande av perfekta portblad. Ett specialsystem med 5 lager av vikt stål garanterar stark fästning av alla element och ökad strukturell stabilitet. 1. Flexibel panelfogstäckning 2. Aluminiumprofiler för fastsättning av flexibla täckstycken 3. Fem stållager vid fästlederna 4. Panelfogstätning 5. Dold led 6. PU-skum

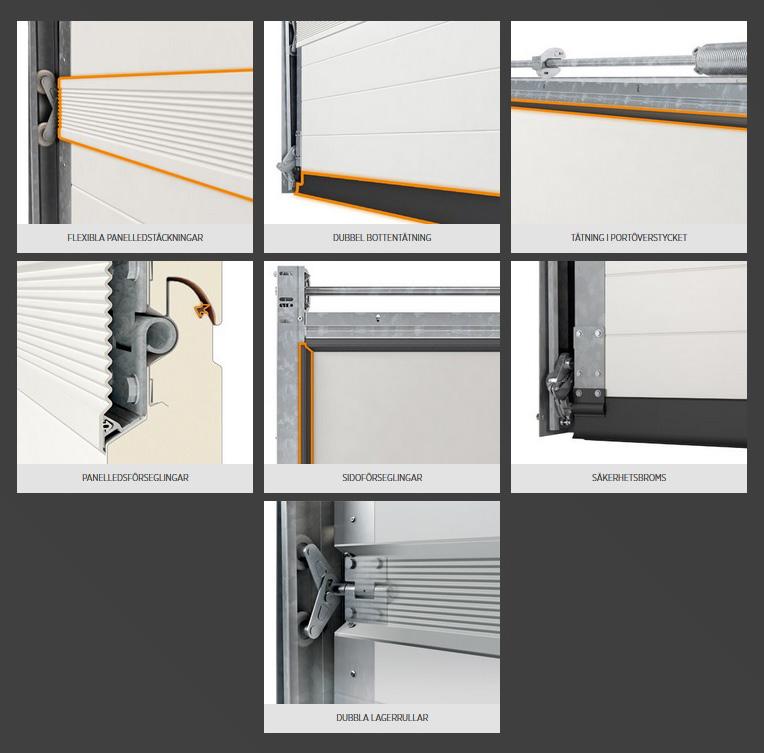

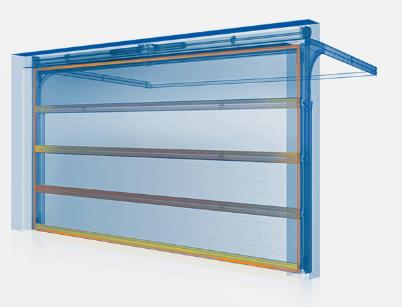

9 EFFEKTIV VÄRMEISOLERING UniTherm-porten har konstruerats för att uppfylla kraven på energieffektivt byggande. UniTherm drar full nytta av värmeisoleringsförmågan hos de 60 mm tjocka INNOVO-panelerna och portens tätningssystem för att förhindra värmeförluster vid dess tunnaste punkter utmed portbladet och på så sätt maximera byggnadens energibesparing. Värmeöverföringskoefficienten hos INNOVOpanelerna är 0,37 W/m2K, vilket betyder en Värmeisolering hos hela porten på 0,79 W/m2K.* * För en garageport med storleken 5500 x 2250 mm. FUNKTIONALITET OCH SÄKERHET som standard De enskilda system som krävs för att göra en säker garageport är beroende av varandra och interagerar med specifika konstruktionsdelar. Dessa inkluderar inre täckningar vid panellederna och en säkerhetsbroms. Med ett helt integrerat drivsystem är UniTherm en teknologisk föregångare, där varje del demonstrerar ofrånkomlig kvalitet och säkerhet.e

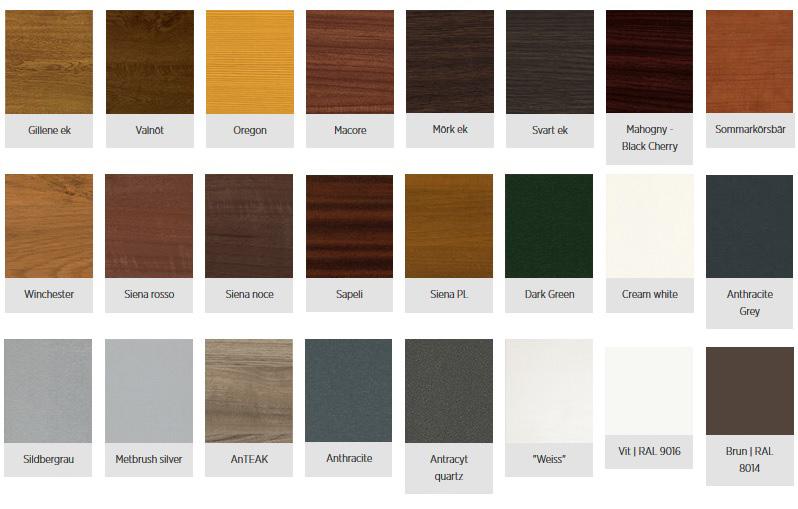

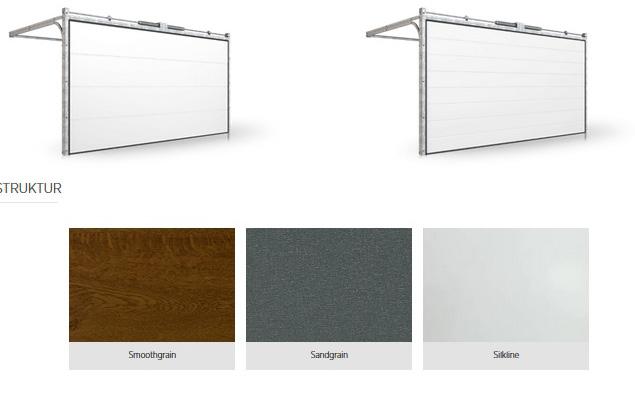

10 FÄRG Det rika utbudet av färger och ytstruktur till UniTherm ger frihet att designa den efter eget huvud och förbättra byggnaders arkitektur. Utifrån de behov och de ideer som enskilda kunder har och som förväntar sig hållbart, estetiskt och originellt utseende erbjuder vi en bred färgpalett. Vi ger möjlighet att anpassa dörrfärgen till fasaden, fönster eller husets ytfinish. För kunder som letar efter portar i udda färger har vi förberett ett erbjudande med mer än 200 färger ur RAL-färgpalett.

11

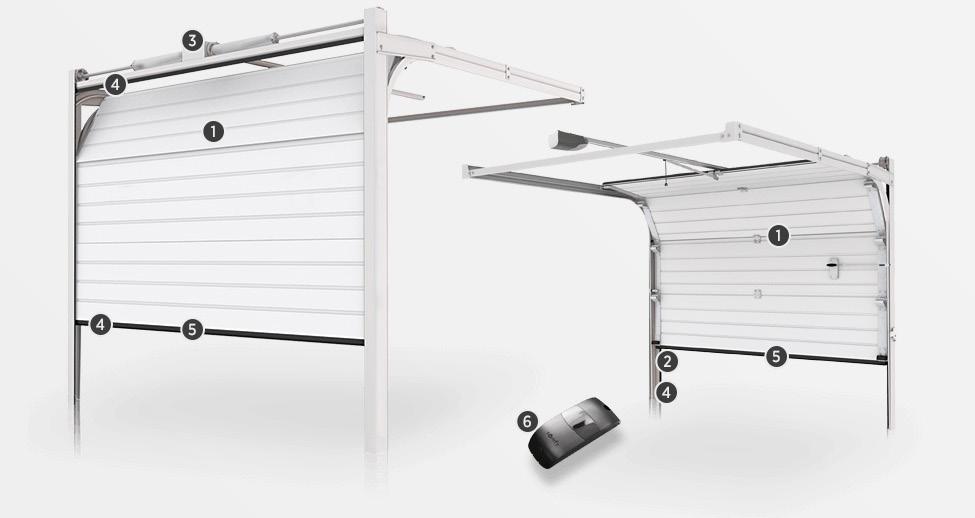

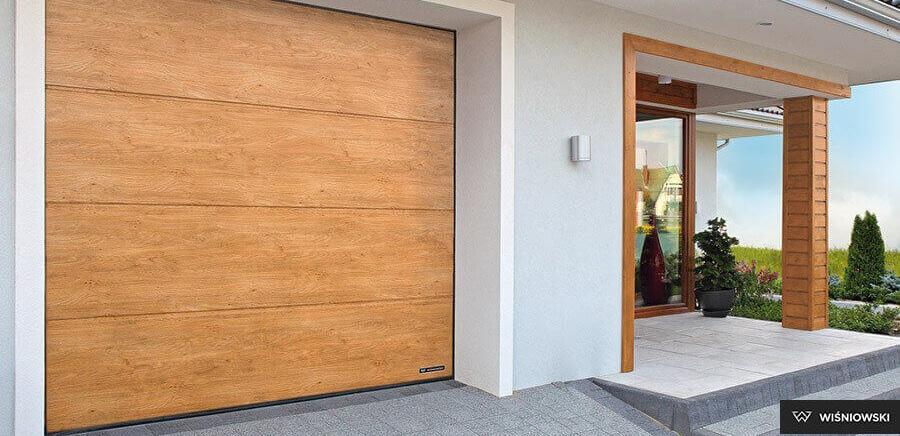

12 SEGMENTPORTAR UniPro MODERNA PORTAR FRAMTAGNA OCH TILLVERKADE MED TANKE PÅ KRÄVANDE ANVÄNDARE Segmentportar UniPro är det mest konfortabel lösning för garage Det är en varm port (portens värmeledeningskoefficient Uk = 1,0 [W/m2xK]) särskilt avsedd för uppvärmda garage. Egenskaper: 1. Portens blad tillverkas av stålpaneler 40 mm med ifyllnad av freonfritt polyuretanskum 2. Konstruktion av förzinkade stålelement 3. Portens blad rör sig längst vertikala ledskenor och horisontella ledskenor monterade i taket 4. Porten är tätad runt om 5. Nedersta panel är utrustad med en tätning som slutar tätt till underlaget 6. Tätning mellan övre panelen och dörrbalken garanteras av en tätning som monteras till övre panelen eller dörrbalken 7. Paneler är utrustade med profilerat klämskydd som förhindrar att fingrarna kläms samt tätningar mellan panelerna 8. Tillgängliga i manuellt och automatiskt utförande

13 Drivenhet METRO METRO-drivenheten har en beprövad teknik från Somfy, kombinerat med ett unikt utformat hölje som utvecklats enligt WIŚNIOWSKIS stilstandard. Resultatet är en drivenhet med mycket goda tekniska parametrar och anmärkningsvärd men tidlös design. METRO är en ny generations drivenhet. Den kombinerar utmärkta tekniska funktioner med full kontroll, bekvämlighet och säkerhet. En komplett konfigurerad drivenhet med innovativ design. Formen på METRO-drivsystemet återspeglar idén med minimalistisk design och den klassiska svartvita färgen ger den en sofistikerad elegans samtidigt som du får ett ljust och enhetligt hölje. Pulsar-sändaren gör det möjligt att fjärrstyra dörren och programmera upp till 4 olika enheter. Den är tillverkad i mycket slitstarka material för lång livslängd.

14

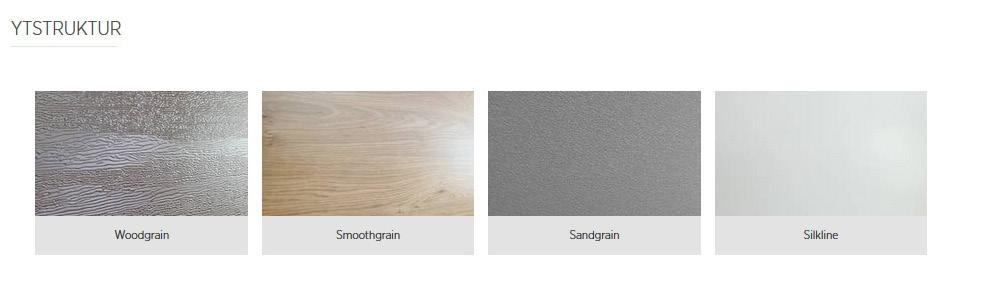

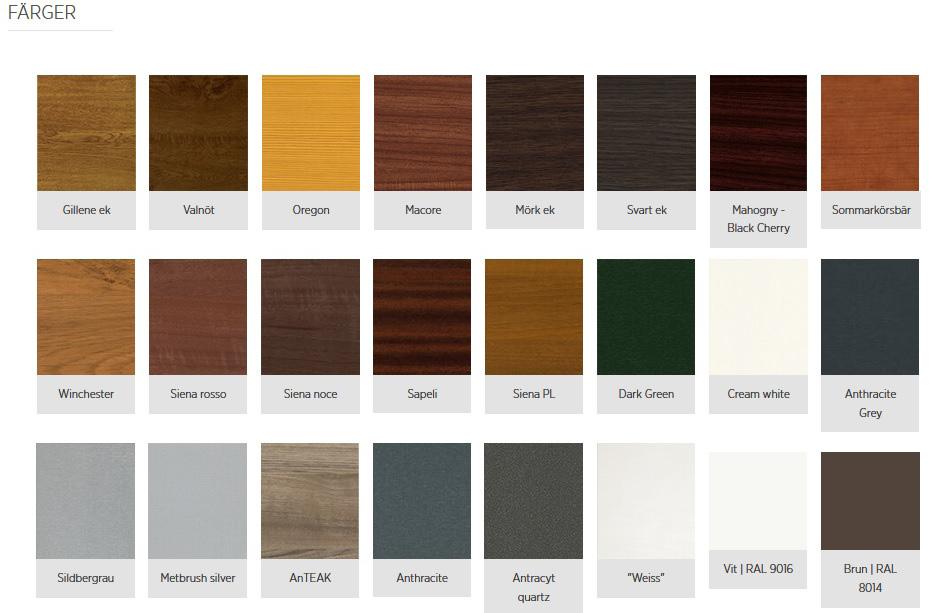

15 Utifrån de behov och de ideer som enskilda kunder har och som förväntar sig hållbart, estetiskt och originellt utseende erbjuder vi en bred färgpalett. Vi ger möjlighet att anpassa dörrfärgen till fasaden, fönster eller husets ytfinish. För kunder som letar efter portar i udda färger har vi förberett ett erbjudande med mer än 200 färger ur RAL-färgpalett.

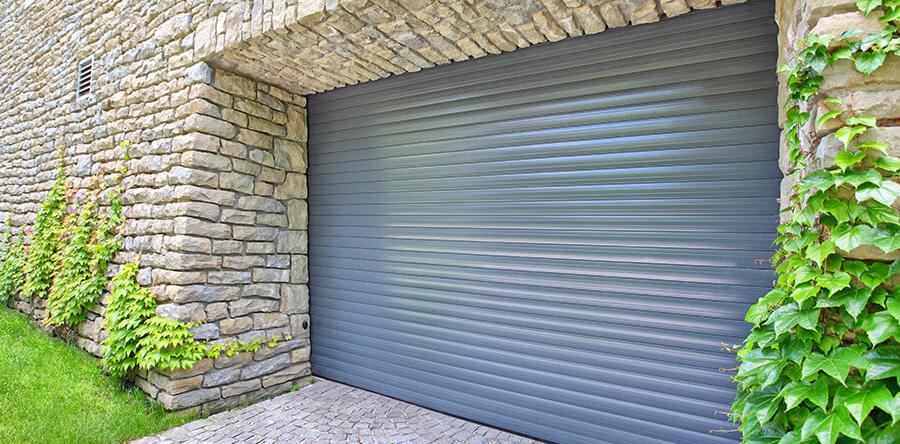

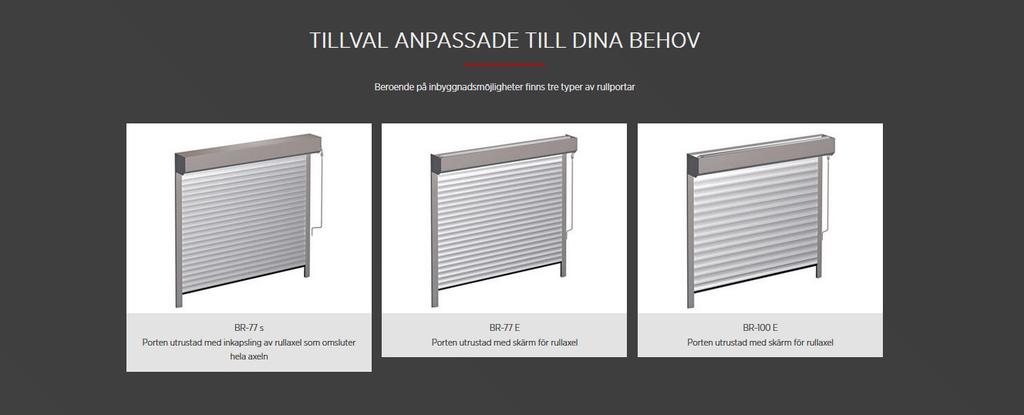

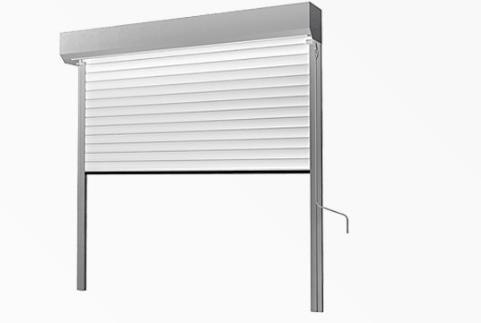

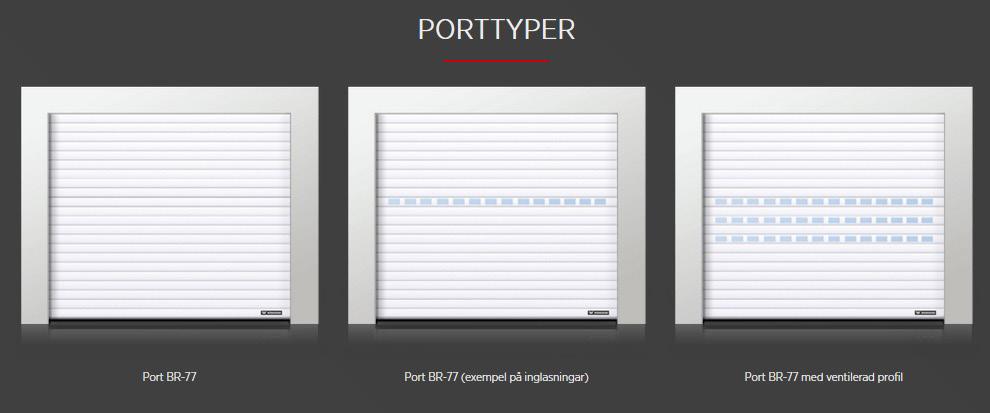

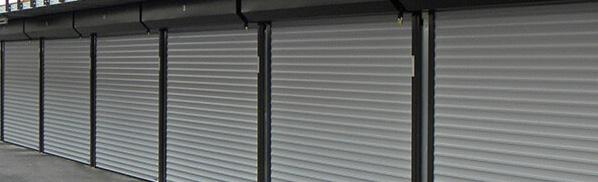

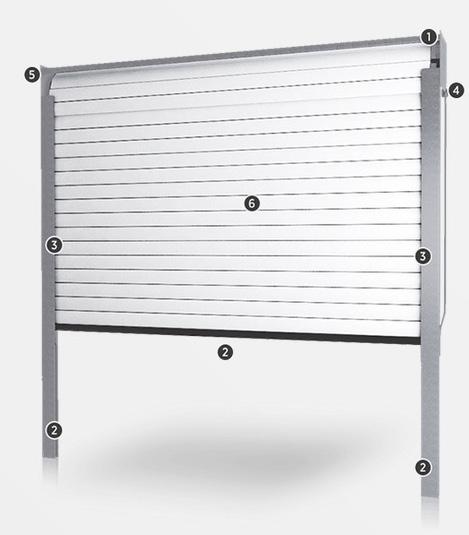

16 RULLPORTAR KOMFORT BLIR STANDARD I RULLPORTAR Alla rullportar är urtrustade med drivenhet som standard. Portens rullridå rullas upp på en axel som finns osynlig i en låda, det spar utrymme under taket. Karaktäristik: 1. Rullridå tillverkas av aluminiumprofiler med ifyllnad av freonfritt polyuretanskum 2. I nedersta profilen monteras tätning av sluten gummiprofil som slutar tätt mot underlaget 3. Rullridån rör sig längst vertikala ledskenor av aluminium och rullas upp på rullaxeln 4. Ledskenor av aluminium monteras längst portöppningens sidor 5. Ledskenor utrustade med borsttätningar 6. Drivenhet som standard 7. Rörställdon monterat på rullaxeln

17 FUNKTIONALITET OCH SÄKERHET Nu kan du spara utrymme under taket. Detta kan användas till belysningsplacering, förvaringsplats för till exempel skidor, hänga upp en kanot eller samla dina fiskespön på ett ställe. Utrymme med dåligt ljusinsläpp till exempel i ett mörkt garage som saknar fönster kan förses med extra ljusinsläpp på ett naturligt sätt genom att montera glasrutor i portbladet. På detta sätt sparar man på elenergi. Nedre kammartätningen, borsttätningen i ledskenor samt tätningen som är fastskruvad till ett portöverstycke garanterar en utomordentlig värmeisolering i garaget. 1. Potens blockering i porten BR-77s skyddar den porten från att rullas upp från utsidan. 2. Användarsäkerhet garanteras av fotoceller samt en sidosäkerhetslist. Om porten på något sätt träffar ett hinder när den är i rörelse kommer ridån att gå tillbaka till öppningsläget. 3. Profiländlock Beslag skapar rätt distans mellan portprofilerna när portridån rullas in, tack vare denna lösning arbetar porten tyst och mjukt vilket i sin tur förlänger panelernas livslängs. 4. Portens nödöppning från insidan Vid situationer av strömavbrott kan portens öppnas med hjälp av en handvev. Gäller port BR-77s samt portar BR-77 E och BR-100E. 5. Portens nödöppning från utsidan Används när det inte finns någon annan ingång till garaget. 6. Två typer av profiler - AW 77, AW 100

18 RULLPORT SOM DEN ENDA PORT HAR ELDRIFT I PAKETET

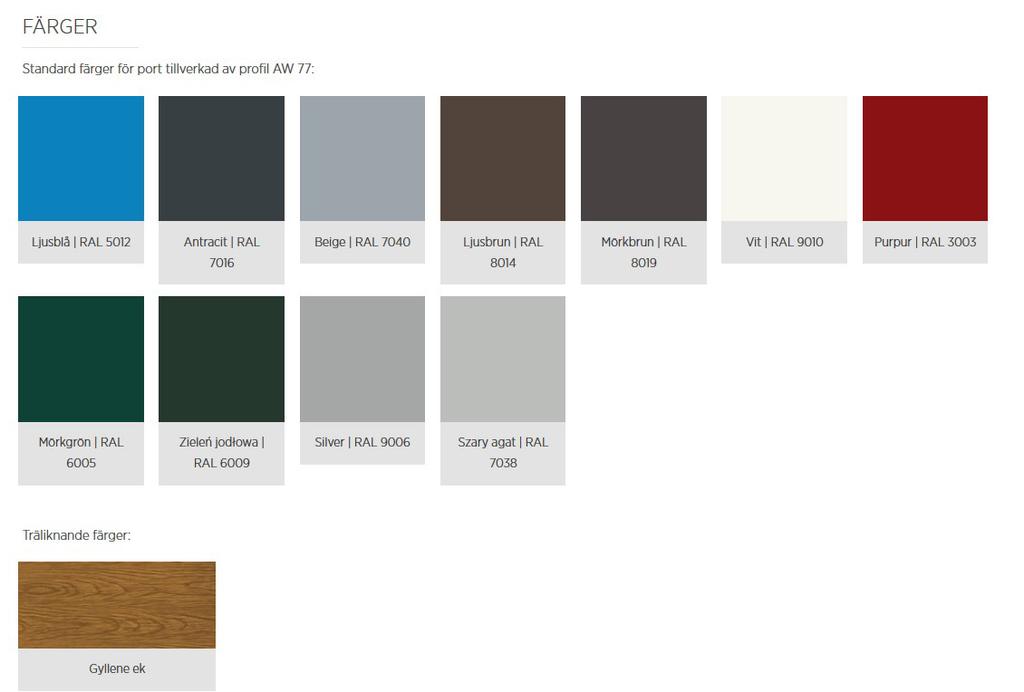

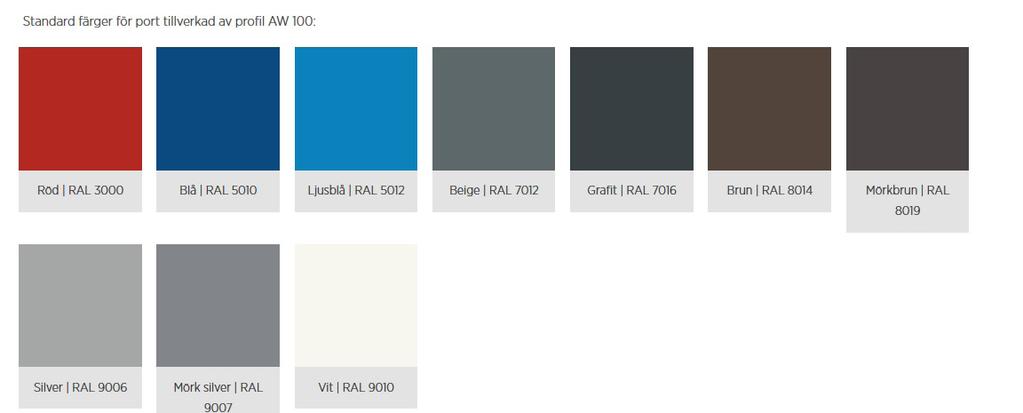

19 Utifrån de behov och de ideer som enskilda kunder har och som förväntar sig hållbart, estetiskt och originellt utseende erbjuder vi en bred färgpalett. Vi ger möjlighet att anpassa dörrfärgen till fasaden, fönster eller husets ytfinish. Modern fanerteknik möjliggör att vi kan få ytor med struktur och färg som motsvarar naturliga tränyanser samt andra toner som närmar sig RAL-skalan. För att säkerställa fullständig belåtenhet använder vi faneer tillverkade av världsledande tillverkare.

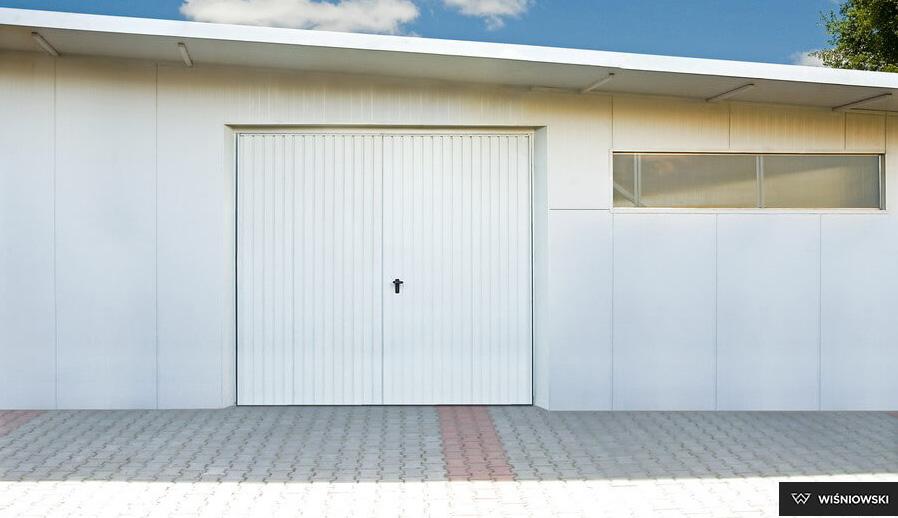

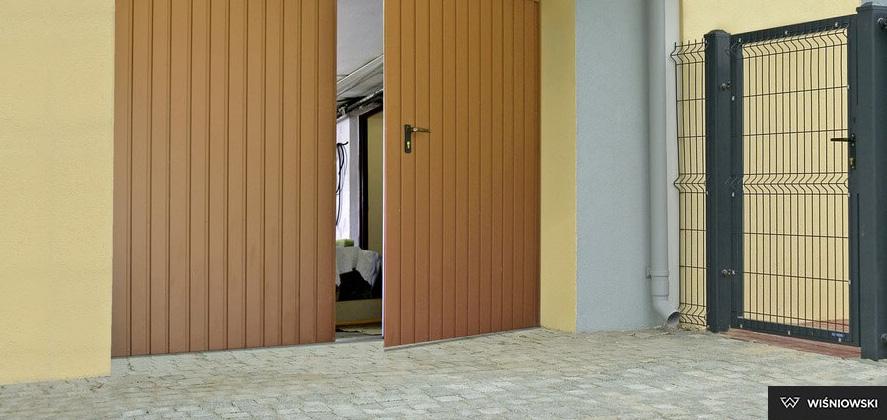

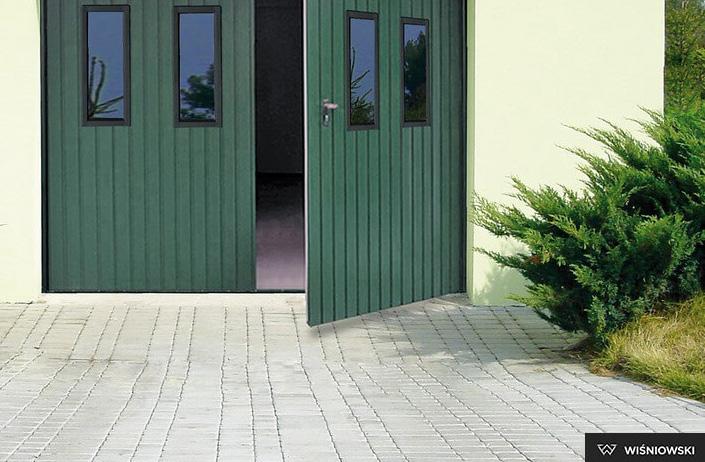

20 SLAGPORTAR MODERN SYN PÅ TRADITIONELLA LÖSNINGAR Slagportar utgör det mest ekonomiska portstängningar. Användning av enkla och beprövade lösningar garanterar låg pris och felfritt arbete. Karaktäristik: Portkarm och portblad tillverkas av förzinkade stålprofiler utan värmeisolering Portbladets ifyllnad utgörs av förzinkad stålplåt - trapets T-10, med vertikal, horisontell eller diagonal mönsterläggning Karmdelar kopplas ihop med gängade fästelement Portstopp för att begränsa portbladets öppning Stoppklack för att begränsa okontrollerad rörelse inåt Gångjärnsstopp - skyddar mot portbladens nedfall

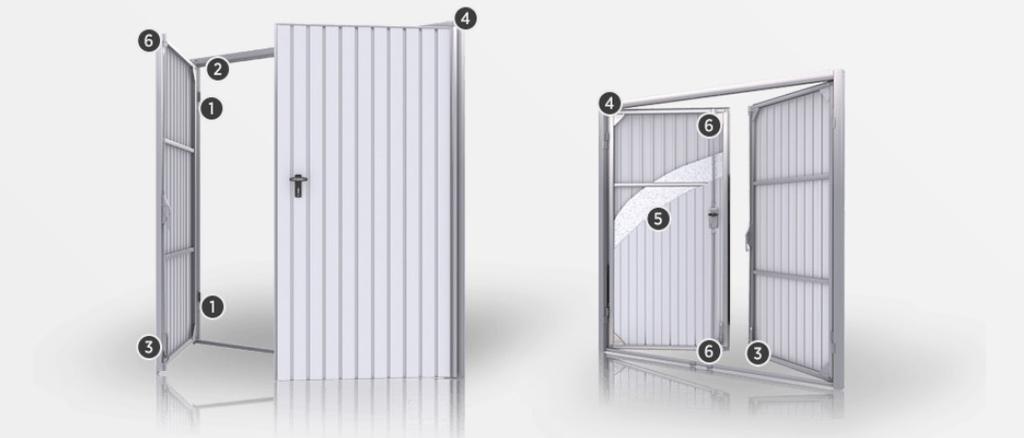

21 FUNKTIONALITET OCH SÄKERHET 1. Gångjärnsplugg - skyddar mot eventuella försök att bryta upp portbladet 2. Öppningsstopp - begränsar alltför stor öppning av portbladen 3. Stoppklack - skyddar den öppna porten mot okontrollerad stängning 4. Skruvkopplingar - skruvkopplingar garanterar varaktighet för hela konstruktionensom tillverkas av förzinkade stålprofiler 5. Port med värmeisolering - kan beställas för att förbättra garagets värmeisolering 6. Automatiska reglar - monteras på fyra ställen (på portbladets nedre och övre kant) garanterar skydd mot att inga obehöriga öppnar porten.

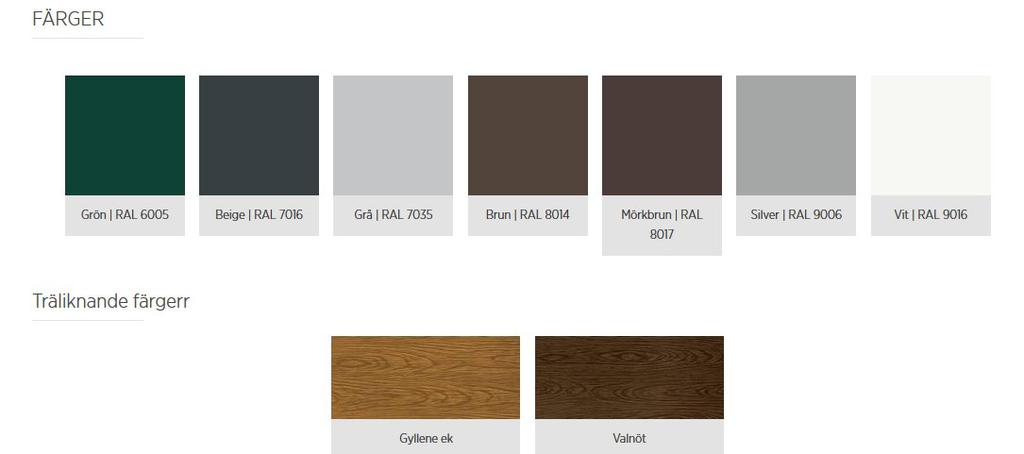

22 Utifrån de behov och de ideer som enskilda kunder har och som förväntar sig hållbart, estetiskt och originellt utseende erbjuder vi en bred färgpalett. Vi ger möjlighet att anpassa dörrfärgen till fasaden, fönster eller husets ytfinish. För kunder som letar efter portar i udda färger har vi förberett ett erbjudande med puverlack i fler än 200 färger ur RAL-färgpalett. Modern fanerteknik ger oss möjlighet att få ytor med struktur och naturlla tränyanser samt andra färgtoner som ligger nära RAL-färgpalett. För att uppnå fullständig belåtenhet använder vi fanerer tillverkade av världsledande producenter.

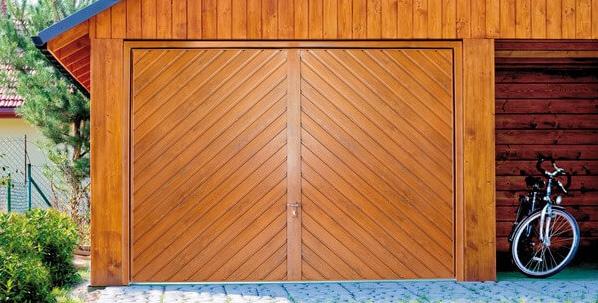

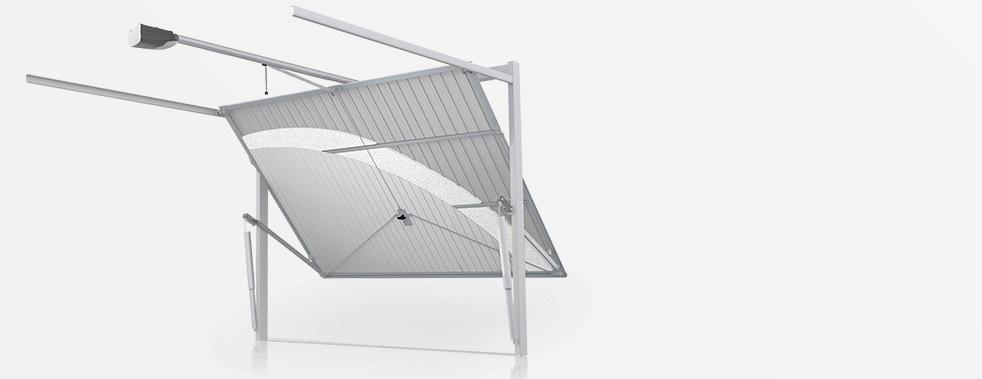

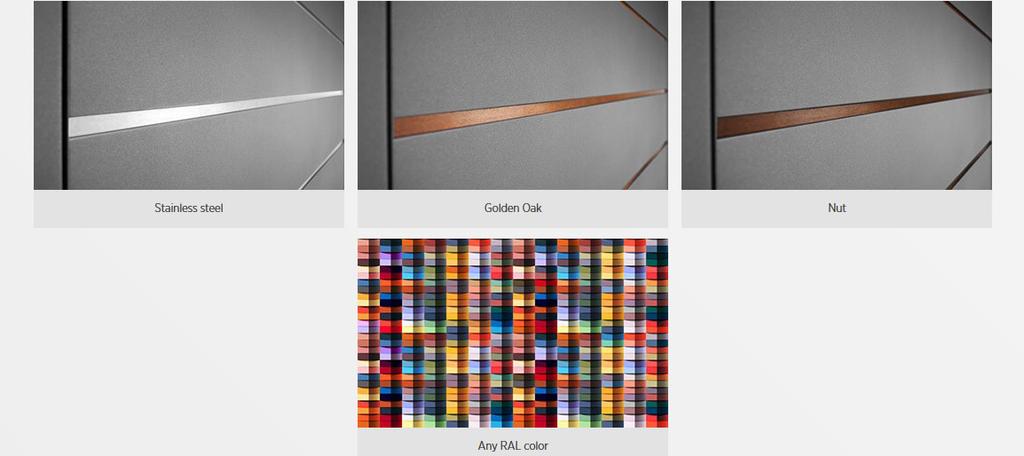

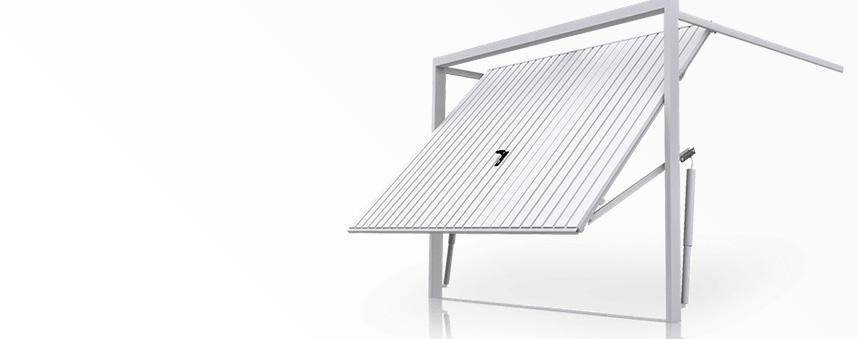

23 WIŚNIOWSKI VIPPORTAR Vipportar hör till de mest populära portarna på marknaden. Deras enkla konstruktion och enkla och beprövade mekaniska lösningar garanterar portens felfria fungerande. Now the CONNECT garage door can have new ornamentation motifs fixed between the leaf panels. The motifs are available in wood-effect colours (golden oak and nut brown), in stainless steel and any RAL colour. The result may surprise you. This seemingly small detail unexpectedly changes the garage door leaf in an impressive element of the façade.

24 KARAKTÄRISTIK Portblad tillverkas av fözinkad stålplåt - trapets T-10 - med horisontell, vertikal eller diagonal mönsterläggning av ifyllnaden, eller tillverkas av förzinkad perforerad stålplåt Portkarmens delar kopplas ihop med skruvkopplingar Portbladens profiler kopplas ihop med hjälp av särskilda fästelement Tvärriban som förbinder horisontella ledskenor och vertikala glidskenor Häjpfjäderstystem som stödjer portens upp- och nedrörelse Fjädrarna i skyddhylsor Enkel och fast konstruktion gör vipportarna till mycket populära

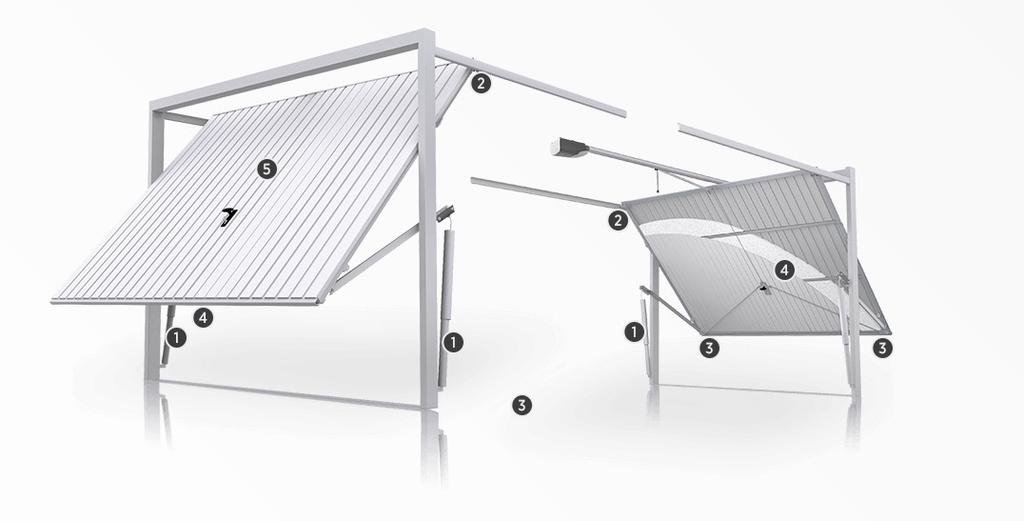

25 FUNKTIONALITET OCH SÄKERHET 1. Särskilt anpassade dragfjädrar som motväger portens vikt skyddas av säkra hylsor som skydd mot att klämma fingrarna 2. Lagerrullar garanterar tyst och långvarigt arbete 3. Tvåpunktlåsning skyddar från att obehöriga personer inte ska kunna öppna porten 4. Port i version med värmeisolering kan beställas för att förbättra garages värmeisolering 5. Beläggningens rätt styvhet garanteras av plåt som bockas i profil trapets T-10-profil PORTMÖNSTER - CONNECT

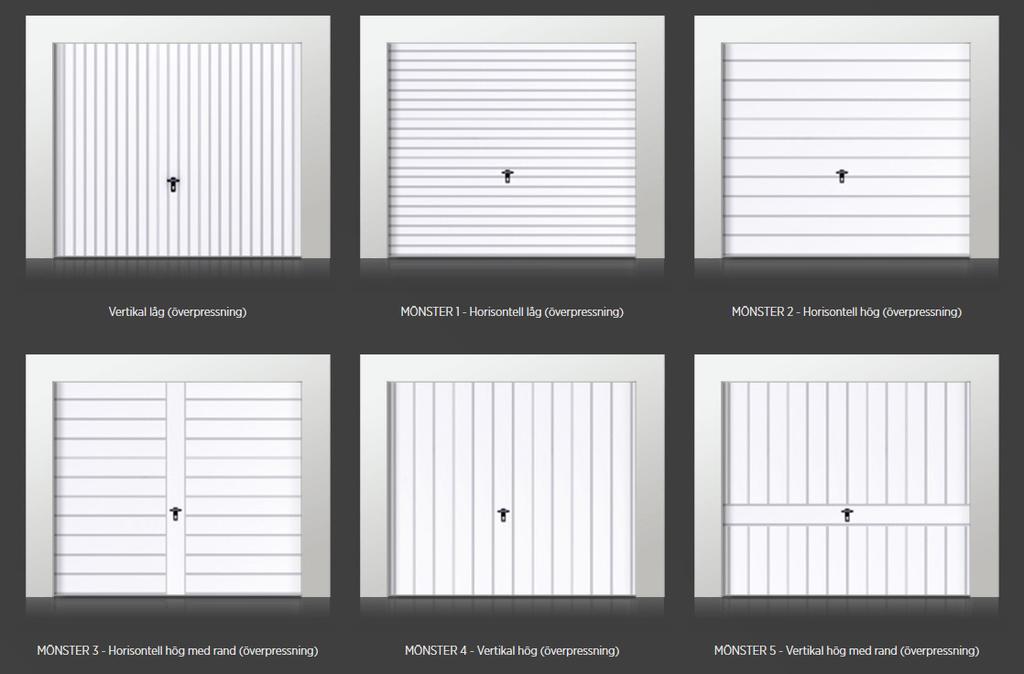

26 PORTMÖNSTER - VIPPORTAR

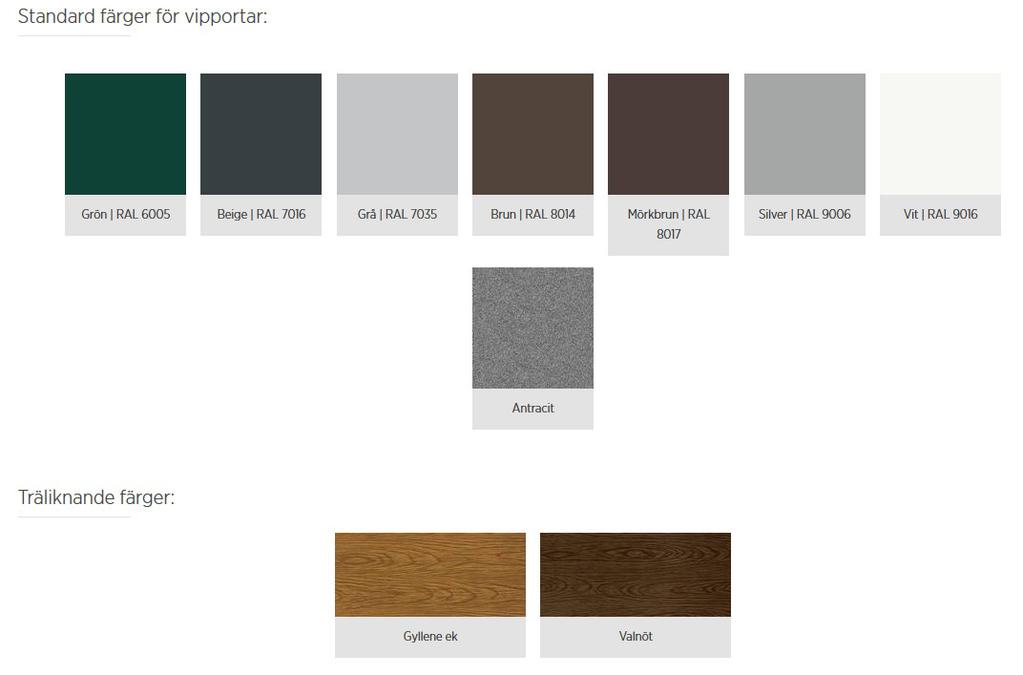

27 Annan, RAL: För kunder som letar efter portar i udda färger har vi att erbjuda pulverlackning i över 200 fägrer ur RAL-färgkarta

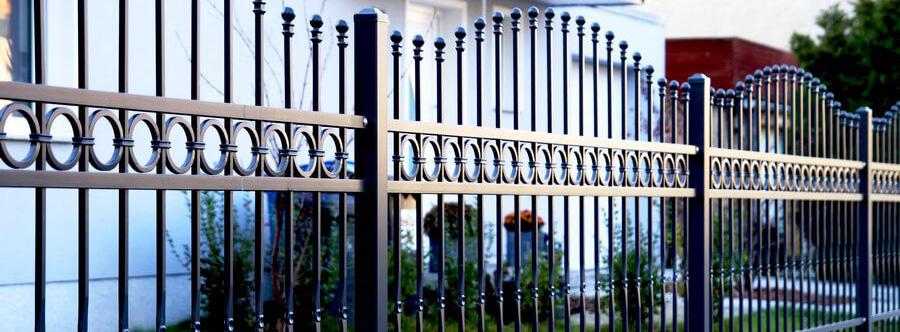

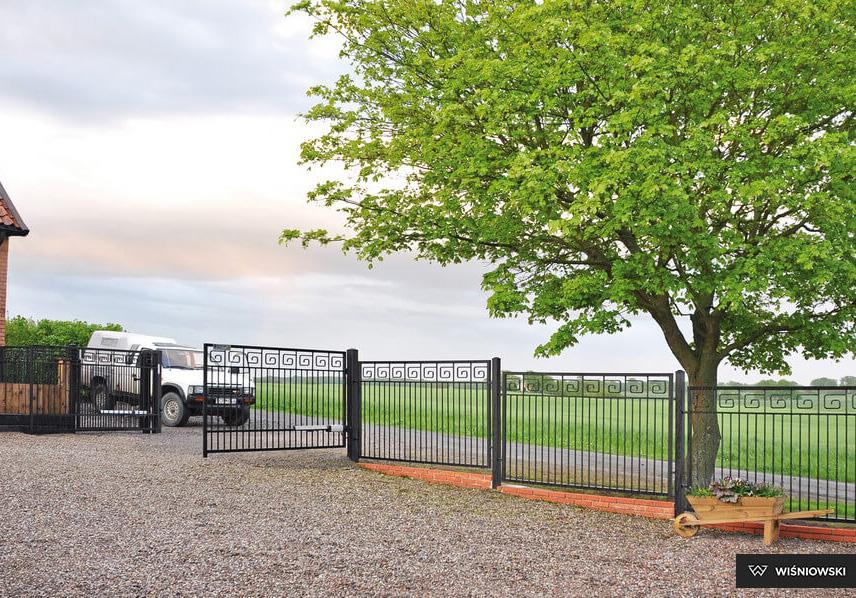

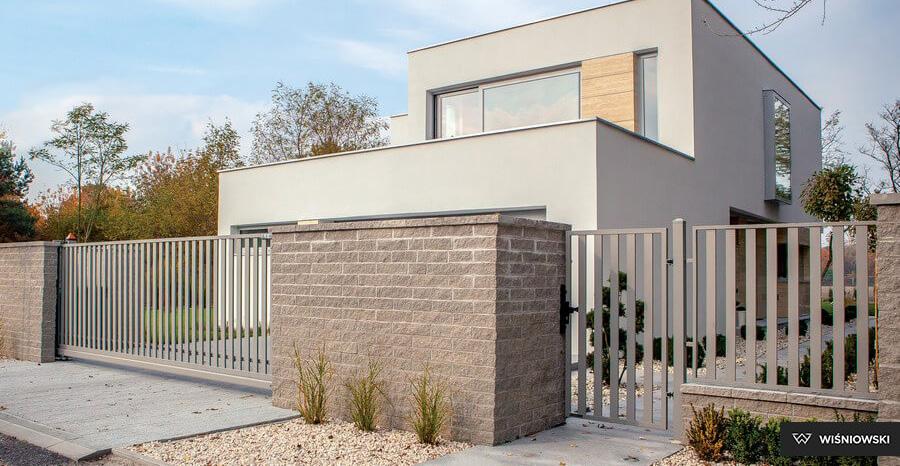

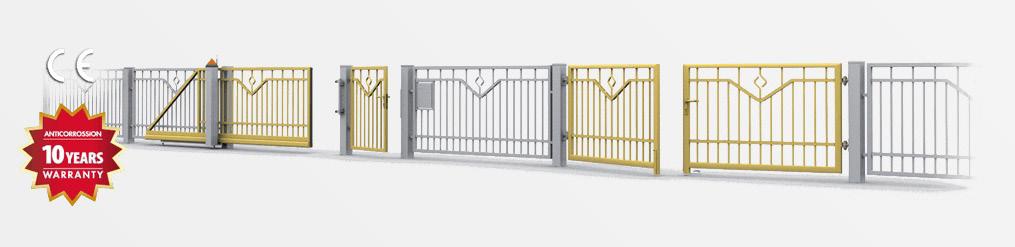

28 FASTIGHETSSTÄNGSEL Heltäckande system för fastighetsstängsel WISNIOWSKI innebär funktionalitet, säkerhet och estetik VARFÖR ÄR DET VÄRT ATT VÄLJA HELTÄCKANDE STÄNGSELSYSTEM? Beteckning "Stängselsystem" betyder portar, grindar, segment samt monteringsdetaljer alltså alla nödvändiga delar för att hänga in område. Beställer du ett helt system då vinner du enhetligt utseende för hela stängslet. Du kan vara säker på att monteringen blir enkel. Dessutom kan du beställa hela stängslet från samma ställe, du slipper förspilla din tid och energi på att leta. WISNIOWSKI erbjuder kompletta stängselsystem som finns tillgängliga hos våra återförsäljare i landet och utomlands. VARFÖR CE-MÄRKE PÅ PORTEN GARANTERAR SÄKERHET? CE-märket innebär en port som uppfyller europeisk standard EN Standarden ställer höga krav på alla porttillverkare gällande säkerhet för människor och gods. Lösningar som tillämpas i WISNIOWSKIs portar som överlastströmbrytare, krocklist, signallampa, fotoceller, säkerhetslister garanterar portens säkra arbete.

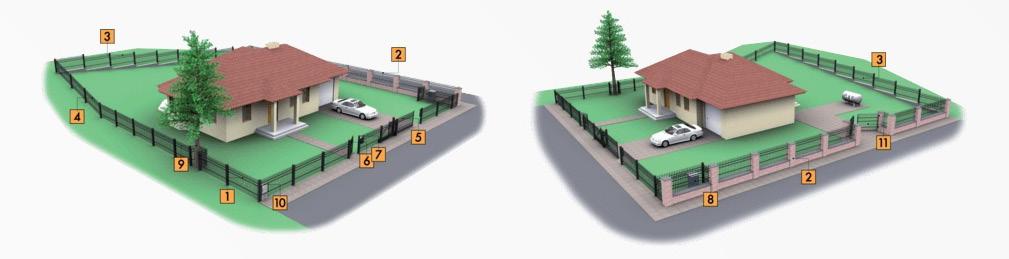

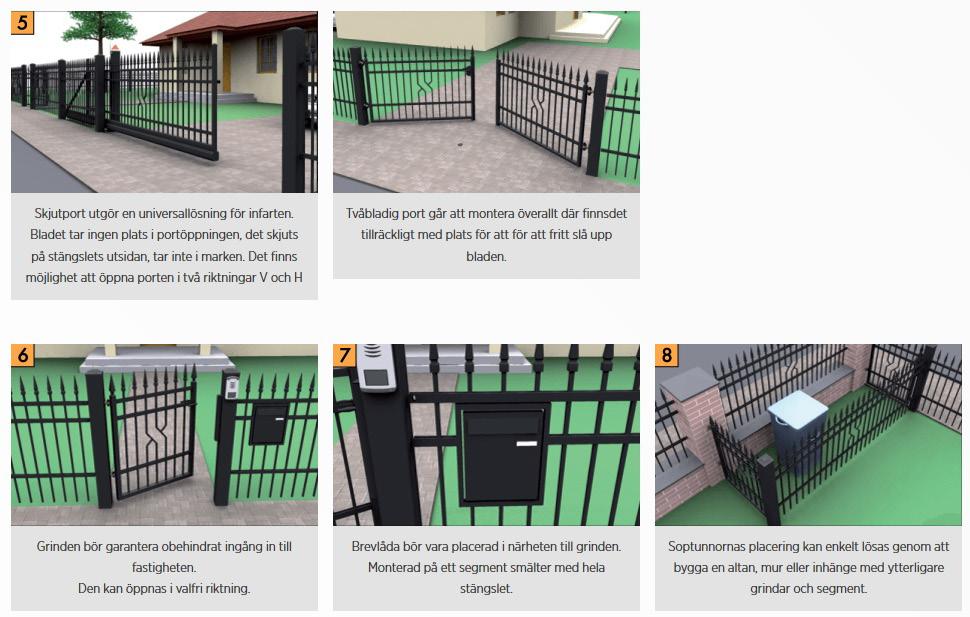

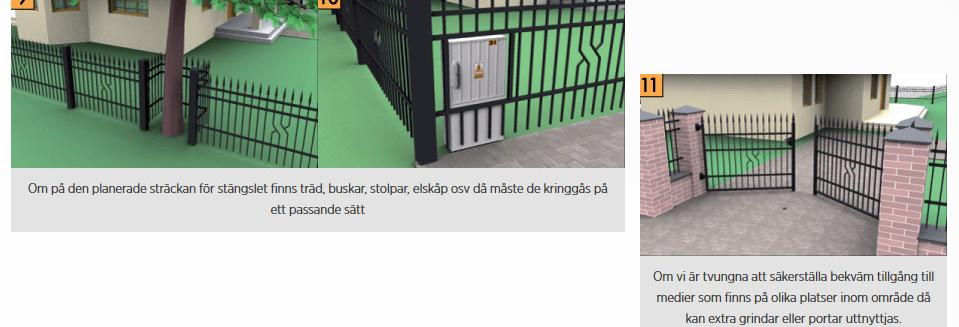

29 HUR SKA STÄNGSLET PLANERAS? Olika utförandevarianter: Val av segmentbredd längst samma strecka: Lösningar för lutande mark:

30 Infartsport:

31 SOM HÅLLER I FLERA ÅR Alla delar som ingår i fastighetsstängsel WISNIOWSKI behandlas på det bästa sättet för att skydda mot rost som förzinkning och pulverlackering. Zinklager fås genom att doppa först kemiskt rengjord konstruktion i flytande zinkbad, det skyddar WISNIOWSKI stängsln mot rostangrepp under flera år. EFFEKTIVT SKYDD Varmförzinkning är en effektiv och ekonomisk teknik både i tillverkningsprocessen och under användningen. Varmförzinkade WISNIOWSKIs stängsel kräver ingen extra ytbehandling under flera år. Under användningsperioden finns det inget behov av att ytterligare rostskydda delarna med dyra rostskyddsmedel som det är i fallet med andra, traditionella stängsel. Förzinkadt stål kan återvinnas och skräpar inte ner eller belastar miljön. SYSTEM DUPLEX - DUBBELT SKYDD Kombination av egenskaper som varmförzinkning och pulverlackering har i DUPLEX system en förlängd användningstid för WISNIOWSKIs stängsel. Hela tiden, oberoende på väder, kan vi vara säkra att fastighetsstängsel WISNIOWSKI kommer att se snyggt ut. Användning av RAL-färgpalett ger möjlighet att välja rätt färg på skyddslager av polyester. BEPRÖVADE UNDER ALLA FÖRHÅLLANDE WISNIOWSKI förzinkningsprocess motsvarar europeisk standard SS- EN ISO 1461 som garanterar rätt kvalitet på förzinkade produkter. Zinklager är motståndskraftig mot så väl höga som låga temperaturer samt UV-strålning och tack vare sådana egenskaper garanterar mest gynsammt rostskydd för stålytor.

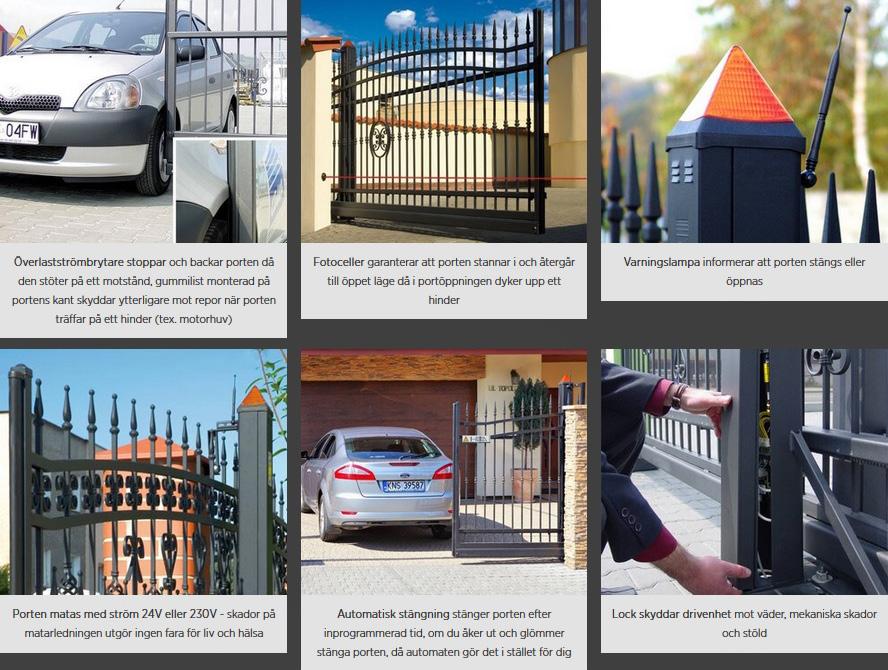

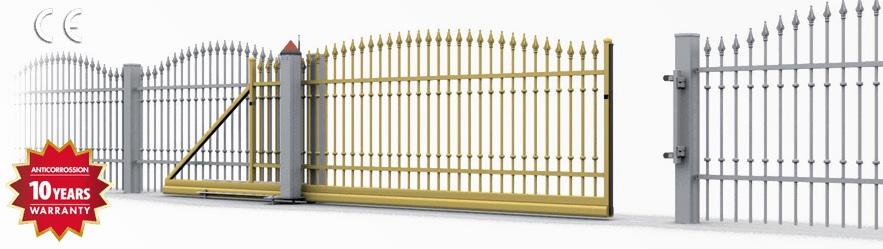

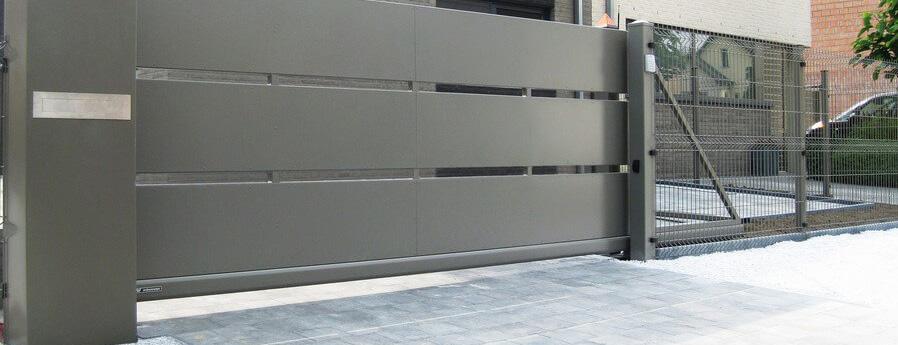

32 SKJUTPORTAR Felfritt arbete under alla förhållanden FUNKTIONALITET OCH SÄKERHET

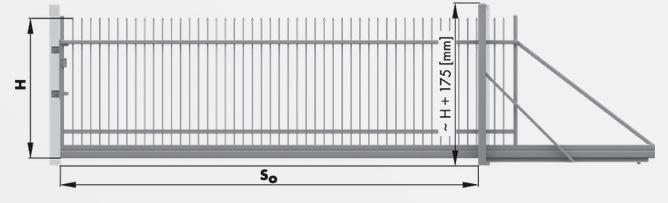

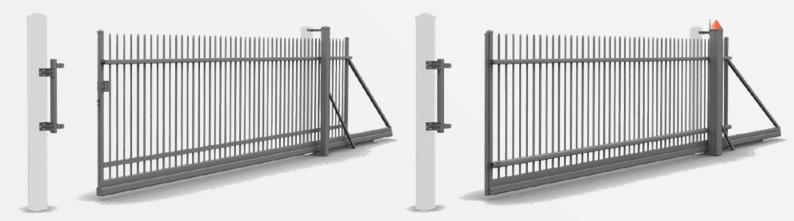

33 MANUELLA PORTAR OCH PORTAR MED DRIFT Karaktäristik: Skjutport utgör en självbärande konstruktion, bärande delar fästes till underlaget med ankarskruvar Portblad rör sig ett par centimeter över underlaget, det gör att den inte blockeras av någonting Beroende på inläggningsmönster utgörs ifyllnaden av stålprofiler eller stänger Bärskena 95x85 mm är fastmonterad på portbladet. Löpskenan tillverkas utan spill av förzinkad plåt -den säregena tillverkningen av en av de viktigaste portdelar garanterar portens effektivt, flyttande och tyst arbete Löpskena - 95x85 mm Porten kan monteras på två eller tre monteringsskruvar VILLKOR FÖR UPPFÖRANDE Monteringsmått och dess beteckningar som är nödvändiga för skjutportens korrekta montering - höger port, vy från fastigheten So - bredd mellan stolparna (beställningsmått) H - höjd på portbladet (beställningsmått)

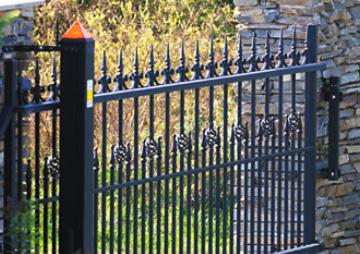

34 SKJUTPORT MED PORTÖPPNARE Drivenhet i stolpen - säkert, bekvämt och snyggt WISNIOWSKIs skjutport har automat som finns inuti stålstolpen - den lösningen är den enda i sitt slag lösning som finns på marknaden. I stället för yttre anordningar som ofta blir tjuvarnas rov och förfular stängsel kan beställas port med integrerad automat. Stolpen skyddar mekanismen mot väderslitage. Vid strömavbrott kan porten frikopplas och öppnas manuellt Drivenhet inuti stolpe AWSo2000 Monterad i stolpe med genomskärning 120x120 mm Lock skyddar drivenhet mot väderslitage, mekaniska skador och stöld Handtag som öppnar locket, frikopplar samtidigt drivenhet och då locket tas bort åtkommst till enheten är möjlig Yttre drivenhet finns tillgänglig som tillval också

35 SOM HÅLLER I FLERA ÅR Alla delar som ingår i fastighetsstängsel WISNIOWSKI behandlas på det bästa sättet för att skydda mot rost som förzinkning och pulverlackering. Zinklager fås genom att doppa först kemiskt rengjord konstruktion i flytande zinkbad, det skyddar WISNIOWSKI stängsln mot rostangrepp under flera år. EFFEKTIVT SKYDD Varmförzinkning är en effektiv och ekonomisk teknik både i tillverkningsprocessen och under användningen. Varmförzinkade WISNIOWSKIs stängsel kräver ingen extra ytbehandling under flera år. Under användningsperioden finns det inget behov av att ytterligare rostskydda delarna med dyra rostskyddsmedel som det är i fallet med andra, traditionella stängsel. Förzinkadt stål kan återvinnas och skräpar inte ner eller belastar miljön.

36 SYSTEM DUPLEX - DUBBELT SKYDD Kombination av egenskaper som varmförzinkning och pulverlackering har i DUPLEX system en förlängd användningstid för WISNIOWSKIs stängsel. Hela tiden, oberoende på väder, kan vi vara säkra att fastighetsstängsel WISNIOWSKI kommer att se snyggt ut. Användning av RAL-färgpalett ger möjlighet att välja rätt färg på skyddslager av polyester. BEPRÖVADE UNDER ALLA FÖRHÅLLANDE WISNIOWSKI förzinkningsprocess motsvarar europeisk standard SS- EN ISO 1461 som garanterar rätt kvalitet på förzinkade produkter. Zinklager är motståndskraftig mot så väl höga som låga temperaturer samt UV-strålning och tack vare sådana egenskaper garanterar mest gynsammt rostskydd för stålytor.

37 Other RAL colours OBS: Färger och glans som visas här ska betraktas som översiktsexempel.

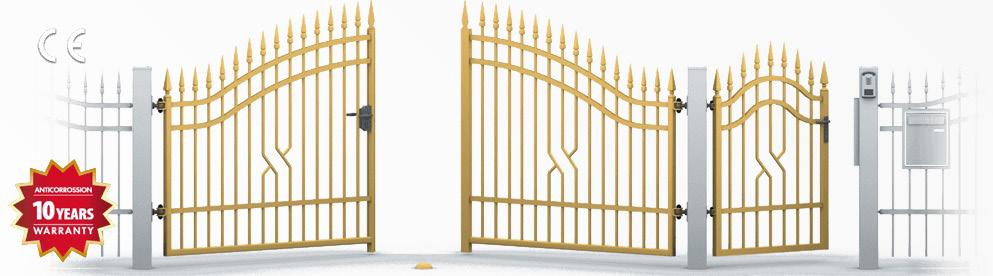

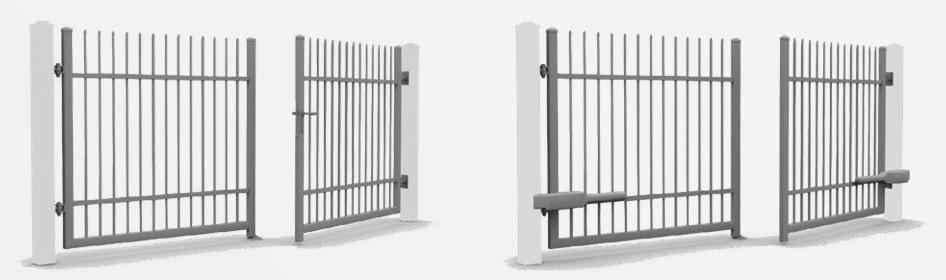

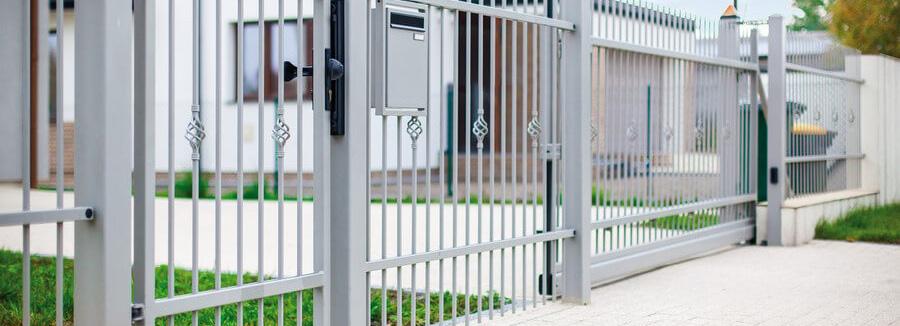

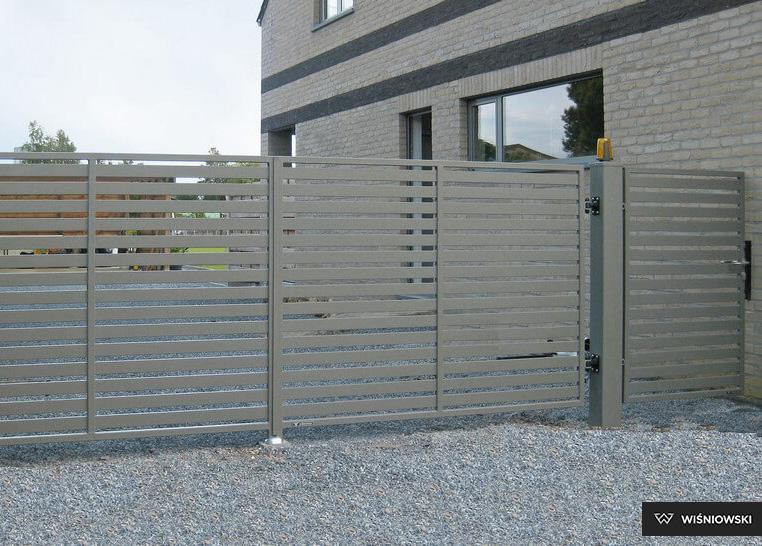

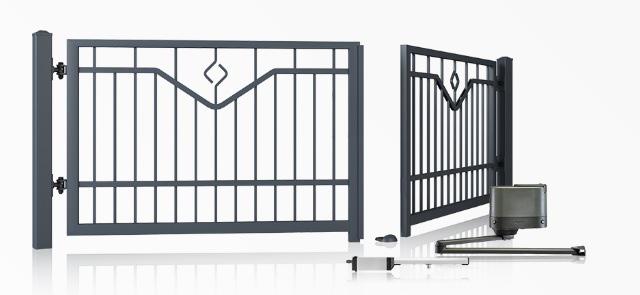

38 SLAGPORTAR OCH GRINDAR Vi ger dig säkerhetskänsla FUNKTIONALITET OCH SÄKERHET TVÅBLADIGA PORTAR MANUELLA OCH MED DRIFT Karaktäristik: Tvåbladig port med fast konstruktion som monteras på system av stolpar av stål eller murade med hjälp av monteringsbrickor Portblad rör sig runt gångjärn som finns i portens axel Beroende på inläggningsmönster utgörs ifyllnaden av stålprofiler eller stänger Symmetrisk bladindelning, passivt blad är utrustad med regel Manuell port är utrustad med lås och regel som blockerar passivt blad mot underlag Port med drift har varken lås eller regel, blockeras av drivenhet

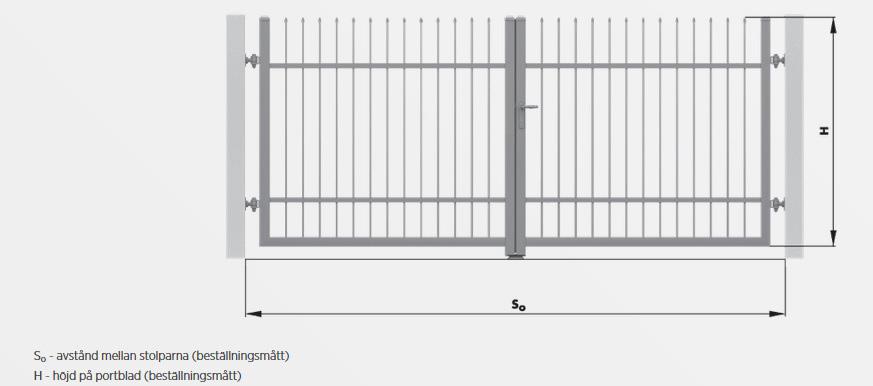

39 TVÅBLADIGA PORTAR MANUELLA OCH MED DRIFT VILLKOR FÖR UPPFÖRANDE Monteringsmått och deras beteckningar som är nödvändiga för korrekt val och montering av tvåbladig port - vy från fastigheten. GRINDAR Karaktäristik: Grindar med fast konstruktion som monteras på system av stålpar av stål eller murade med hjälp av monteringsbrickor Grindblad rör sig runt gångjärn som finns i portens axel Beroende på inläggningsmönster utgörs ifyllnaden av stålprofiler eller stänger VILLKOR FÖR UPPFÖRANDE Monteringsmått och deras beteckningar som är nödvändiga för korrekt val och montering av grinden - vy från fastigheten.

40 SOM HÅLLER I FLERA ÅR Alla delar som ingår i fastighetsstängsel WISNIOWSKI behandlas på det bästa sättet för att skydda mot rost som förzinkning och pulverlackering. Zinklager fås genom att doppa först kemiskt rengjord konstruktion i flytande zinkbad, det skyddar WISNIOWSKI stängsln mot rostangrepp under flera år. EFFEKTIVT SKYDD Varmförzinkning är en effektiv och ekonomisk teknik både i tillverkningsprocessen och under användningen. Varmförzinkade WISNIOWSKIs stängsel kräver ingen extra ytbehandling under flera år. Under användningsperioden finns det inget behov av att ytterligare rostskydda delarna med dyra rostskyddsmedel som det är i fallet med andra, traditionella stängsel. Förzinkadt stål kan återvinnas och skräpar inte ner eller belastar miljön. SYSTEM DUPLEX - DUBBELT SKYDD Kombination av egenskaper som varmförzinkning och pulverlackering har i DUPLEX system en förlängd användningstid för WISNIOWSKIs stängsel. Hela tiden, oberoende på väder, kan vi vara säkra att fastighetsstängsel WISNIOWSKI kommer att se snyggt ut. Användning av RAL-färgpalett ger möjlighet att välja rätt färg på skyddslager av polyester. BEPRÖVADE UNDER ALLA FÖRHÅLLANDE WISNIOWSKI förzinkningsprocess motsvarar europeisk standard SS- EN ISO 1461 som garanterar rätt kvalitet på förzinkade produkter. Zinklager är motståndskraftig mot så väl höga som låga temperaturer samt UV-strålning och tack vare sådana egenskaper garanterar mest gynsammt rostskydd för stålytor.

41 Other RAL colours OBS: Färger och glans som visas här ska betraktas som översiktsexempel.

42

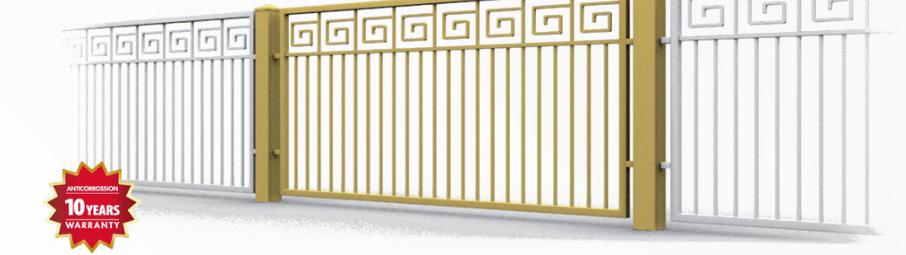

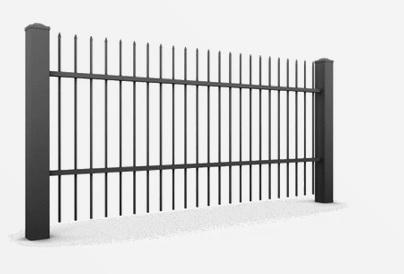

43 SEGMENT OCH STOLPAR Segment - karaktäristik: Segment med fast konstruktion som monteras på stolpar med hjälp av monteringsdetaljer Segment beroende på ifyllnadsmönster är tillverkade av stålprofiler eller stänger Stolpar - karaktäristik Stolpar tillverkade av stålprofiler Stolpar kan monteras på betongfundament eller på en sockel som fästs med ankarskruvar till fast underlag Grundsättningens djup bör vara djupare än frostdjup i respektive klimatzon

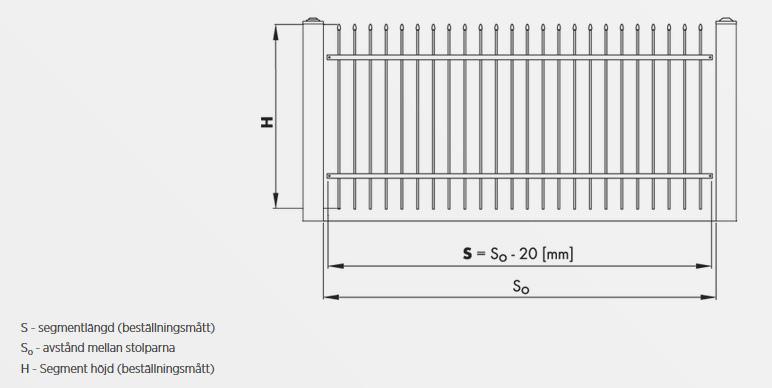

44 VILLKOR FÖR UP- PFÖRANDE Monteringsmått och deras beteckningar som är nödvändiga för korrekt val och montering av segment - vy från fastigheten.

45 SOM HÅLLER I FLERA ÅR Alla delar som ingår i fastighetsstängsel WISNIOWSKI behandlas på det bästa sättet för att skydda mot rost som förzinkning och pulverlackering. Zinklager fås genom att doppa först kemiskt rengjord konstruktion i flytande zinkbad, det skyddar WISNIOWSKI stängsln mot rostangrepp under flera år. EFFEKTIVT SKYDD Varmförzinkning är en effektiv och ekonomisk teknik både i tillverkningsprocessen och under användningen. Varmförzinkade WISNIOWSKIs stängsel kräver ingen extra ytbehandling under flera år. Under användningsperioden finns det inget behov av att ytterligare rostskydda delarna med dyra rostskyddsmedel som det är i fallet med andra, traditionella stängsel. Förzinkadt stål kan återvinnas och skräpar inte ner eller belastar miljön. SYSTEM DUPLEX - DUBBELT SKYDD Kombination av egenskaper som varmförzinkning och pulverlackering har i DUPLEX system en förlängd användningstid för WISNIOWSKIs stängsel. Hela tiden, oberoende på väder, kan vi vara säkra att fastighetsstängsel WISNIOWSKI kommer att se snyggt ut. Användning av RAL-färgpalett ger möjlighet att välja rätt färg på skyddslager av polyester. BEPRÖVADE UNDER ALLA FÖRHÅLLANDE WISNIOWSKI förzinkningsprocess motsvarar europeisk standard SS- EN ISO 1461 som garanterar rätt kvalitet på förzinkade produkter. Zinklager är motståndskraftig mot så väl höga som låga temperaturer samt UV-strålning och tack vare sådana egenskaper garanterar mest gynsammt rostskydd för stålytor.

46 Other RAL colours OBS: Färger och glans som visas här ska betraktas som översiktsexempel.

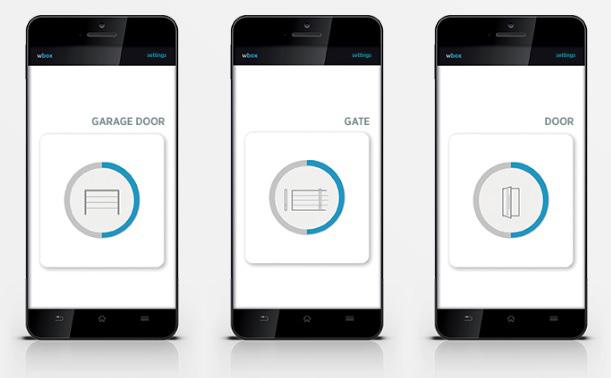

47 Satsa på rörlighet Du behöver bara aktivera din installation av wbox-appen från Google Play eller App Store för att kunna börja använda drivenheterna på dina garage- och staketportar och elektriska dörrlås. Välj den version som passar dig Det finns flera versioner av Ri-Co så att du kan specialanpassa din nivå av tillträdeskontroll. Basmodellen av kontrollenheten används för att styra dörrar och portar. Med de utökade modellerna kan du också kontrollera status för dina dörrar och portar. Alla Ri-Co-kontrollenheter hjälper dig att bekräfta att ditt hem är ordentligt säkrat och att ingen har försökt att ta sig in medan du var borta. Fokusera på bekvämlighet och säkerhet Ri-Co-kontrollenheterna används i WiFi-nätverk. Du behöver inga andra enheter för att få full tillträdeskontroll. Ri-Co är alltid tillgängligt via telefonen och du behöver inte längre några nycklar eller fjärrkontroller. Nu du kan uppnå full kontroll, bekvämlighet och säkerhet.

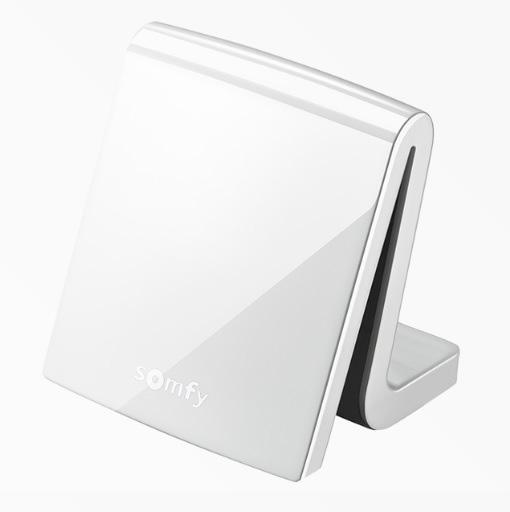

48 Den centrala styrenheten (routern) utgör hjärnan i båda systemen. Den är ansluten till den internetanslutna routern i ditt hem med en kabel. Den centrala styrenheten kommunicerar med aktiveringsdon (drivenheter) via radiovågor. Drivenheternas io-version möjliggör dubbelriktad kommunikation som matar tillbaka information om aktuell position till systemet. Tack vare denna funktion kan systemet visa exakt öppningsstatus när du delvis öppnar garageporten eller grinden. Mysig värme på en söndag, nedtonad belysning om natten, garageporten och grinden stängs automatiskt när du lämnar huset för att åka till jobbet... TaHoma Premium tar hand om din komfort och trivsel Ett smart hem innebär också att det finns kameror och sensorer som gör att du får reda på om något utöver det vanliga händer där hemma dygnet runt. Du kan programmera in särskilda scenarier, t.ex. identifiering av rörelse i sovrummet dagtid när ingen är hemma. Integrera husets uppvärmning med rullgardinerna för att maximera det smarta hemmets energieffektivitet. Med hjälp av sensorer kan du dra full nytta av solens strålar och värma upp huset samt bibehålla värmen om natten genom att automatiskt stänga luckor och dra ner rullgardiner. Den centrala TaHoma Premium-styrenheten hanterar hela ditt smarta hem från grindar, garageportar och dörrar till belysning och sensorer. TaHoma Premium kan kommunicera med alla Somfyradiometoder (io-homecontrol, RTS) och andra radiometoder (EnOcean, z-wave, RTD). Endast radiokommunikation med io-homecontrol matar tillbaka information. De andra metoderna matar inte tillbaka enhetens statusinformation till styrenheten.

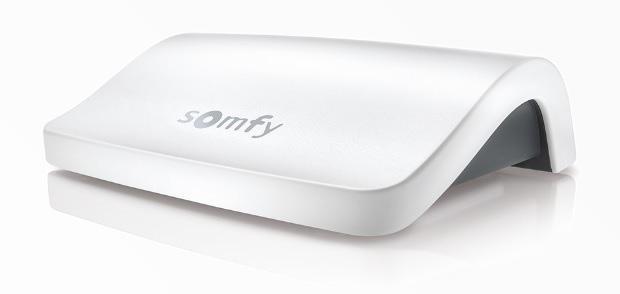

49 Den centrala Connexoon Access-styrenheten styr alla garageportar, grinddrivningar och dörrar med io-version. Styrningen sker via en app i smarttelefonen (ios, Android) som möjliggör skapande av fyra enkla scenarier. Den största fördelen med den här lösningen är den globala positioneringsfunktionen som får grinden att öppnas när du närmar dig huset utan att du behöver använda fjärrkontrollen eller smarttelefonen. Exempel på driftscenarier Om den centrala styrenheten registrerar ökad vindhastighet (avkänns av vindsensorn) stängs automatiskt alla rullgardiner för att skydda fönstren så de inte går sönder och markiserna fälls in. Tack vare den globala positioneringsfunktionen öppnas din grind och garagedörr automatiskt när du närmar dig huset utan att du behöver använda fjärrkontrollen eller smarttelefonen. När du åker hemifrån kan du stänga alla garageportar, grindar, dörrar och rullgardiner med en knapptryckning så att ditt hus är skyddat när du inte är hemma. SEGEMENT- OCH TAKSKJUTPORTAR Segment- och takskjutportar kan förses med METRO io, en iodrivenhet som fungerar med TaHoma- och Connexoon-system.

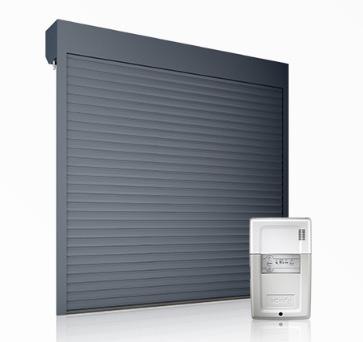

50 RULLPORTAR Wiśniowski-rullportar kan förses med en central Rollixo io-styrenhet som möjliggör anslutning till TaHoma eller Connexoon Access. PORTAR MED ELEKTRISKT LÅS Genom bruk av io Lock Controller io i Wiśniowski-portar med ett automatiskt Autotronic- eller Multitronic-lås, kan porten användas med TaHoma- och Connexoonsystem.

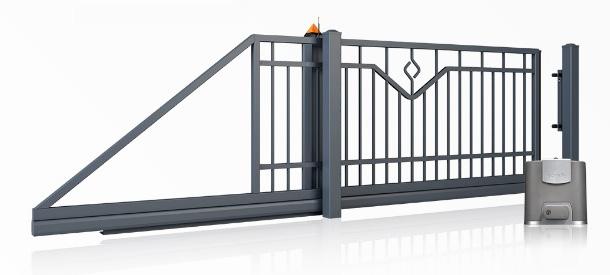

51 GRINDAR Skjutgrindar som förses med en extern Somfy Elixo io-drivenhet kan kopplas ihop med TaHoma-systemet eller Connexoon Access. GRINDAR Om du vill använda grindar med dubbla blad tillsammans med TaHoma eller Connexoon Access ska de utrustas med en linjär Somfy Ixnego io-drivenhet eller en Somfy Ixnego Axovia io-drivenhet med ett fällbart blad.

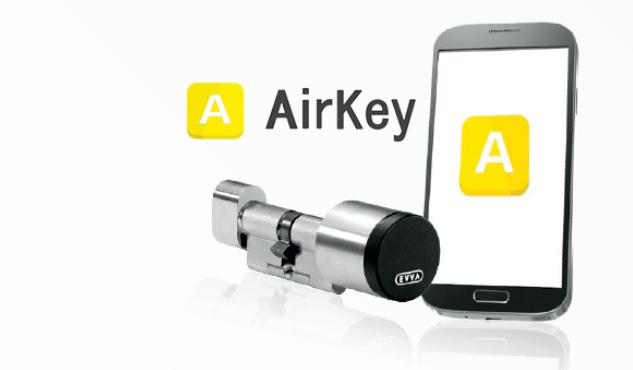

52 SMART HEM - AirKey AirKey -systemet möjliggör hantering av tillträdeskontroll via Internet. FLEXIBEL KONTROLL MED AirKey Med hjälp av en onlinemodul kan du se vem som har behörighetsuppgifter för tillträde, när uppgifter ska tilldelas och för hur lång tid. Du kan också återkalla behörighetsuppgifterna för tillträde på ett ögonblick, eller kontrollera tillträdeshistoriken för en viss användare. AirKey har stöd för alla populära webbläsare och Android-enheter. Med mobilappen för AirKey har du alltid huvudnyckeln med dig. AirKey kan användas för att programmera andra media för tillträdeskontroll, som beröringsfria kortläsare eller nyckelbrickor. AirKey-systemet Ett system för tillträdeskontroll är ett system med sammankopplade elektroniska och mekaniska enheter och syftet med dessa är att säkra vissa zoner eller rum mot intrång från obehöriga. Systemet för tillträdeskontroll kan känna av och registrera alla tillträdesrelaterade händelser (tider, tillträdesaktiviteter, vilka personer som kommer in och vilka sorts nycklar som används).

53 AirKey är ett trådlöst system som består av flera ställdon, inklusive en elektronisk låscylinder (med enkel- eller dubbelsidigt tillträde) och media för behörighetsuppgifter för tillträde (kort och nyckelbrickor) som är systemets tillträdesnycklar. Samma kort eller nyckelbricka kan öppna ett obegränsat antal sammankopplade låscylindrar. Behörighetsuppgifterna för tillträde skickas genom NFC och RFID, vilket gör att det går att öppna det låsta systemet om det medium där de giltiga behörighetsuppgifterna finns befinner sig mellan 20 och 30 mm från en tillträdesläsare. Alla systemkomponenter är programmerade med ett av två verktyg. Det första är en kodstation som är kopplad med en sladd till en PC där programmet för systemhantering körs. Det andra verktyget är en NFC-aktiverad smartphone. I det sistnämnda fallet innebär anslutning av en smartphone till ett WiFi-nätverk eller aktivering av GPRS-dataöverföring att telefonen blir en kodstation. För smartphone-baserad systemhantering krävs att AirKey-appen är installerad på enheten. Att läsa av händelsehistorik för tillträdeskontrollen är enkelt. Du behöver bara aktivera den aktuella funktionen och placera din smartphone i närheten av den tillträdesstyrda låscylindern. På samma sätt överför du nya behörighetsuppgifter för tillträdeskontroll till låscylindern eller hämtar händelsehistoriken. KeyCredit är ett kreditsaldo som krävs för att kunna godkänna dataändringar i systemet. Den enda hanteringsåtgärden som kräver KeyCredit är att skapa och ändra behörighetsuppgifter för tillträdeskontroll. Att tömma media för behörighetsuppgifter för tillträdeskontroll och att radera behörighetsuppgifter för systemanvändare kräver ingen KeyCredit. På så sätt betalar du bara för det du behöver.

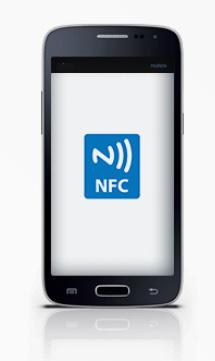

54 HANTERING MED ELLER UTAN SMARTPHONE En smartphone är en huvudkomponent i systemet för tillträdeskontroll som kopplar ihop alla systemenheter. Du behöver inga andra drivenheter. Med din smartphone kan du utfärda nya behörighetsuppgifter, koda tillträdeskort, radera borttappade tillträdesnycklar, uppdatera låscylinderns inbyggda programvara, hämta loggar med händelsehistorik, överföra en spärrlista för tillträde eller helt enkelt öppna en systemaktiverad dörr. Du behöver inte gå in i ett säkrat rum eller ens öppna dörren för att stoppa ej godkänt tillträde. Du behöver bara ta bort den aktuella personens behörighetsuppgifter och placera din smartphone i närheten av låscylindern. Det bästa av allt: Du behöver inte ens vara där! Genom fjärranslutning kan du bevilja underhållsbehörighet (utan behörighet att låsa upp dörren eller läsa historik) till vilken användare som helst med en NFC-aktiverad smartphone så att han eller hon kan uppdatera spärrlistan MOBILE : Marcin (+46) Alicja (+46) WEB URBOBT.SE info@urbobt.se
