1 2010:52 Paviljongen, Åhus museum Schaktningsövervakning, 2009 Johan Dahlén

2

3 Rapport 2010:52 Paviljongen, Åhus museum schaktningsövervakning FU, 2009 RAÄ 23 Åhus sn, 1152 Kristianstad kn Skåne län Johan Dahlén

4 Regionmuseet Kristianstad Landsantikvarien i Skåne Kristianstad Box 134, Stora Torg Kristianstad Tel vx, Fax Lund Box 153, St Larsomr. Byggnad Lund Tel vx, Fax Regionmuseet Kristianstad / Landsantikvarien i Skåne Rapport 2010:52 ISSN Omslagsbild: Jimmy Juhlin Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr

5 Innehåll Inledning 5 Paviljongen 5 Museets norra fasad 9 Murupptagning 9 Administrativa uppgifter 18 Referenser 19

6 Fig. 2. Utdrag ur översiktskarta över Åhus. Schaktyta markerat med blått Fig. 1. Skåne med Kristianstads kommun och Åhus markerat

7 Inledning I samband med en tillbyggnad av Åhus museum har schaktning för grund och anslutningar gjorts. Schaktningen berör den norra sidan av Åhus museum, dvs mark som idag utgör en del av Mariakyrkans kyrkogård. Museibyggnaden är medeltida och har troligen fungerat som stadens rådhus. Schaktning genomfördes till, som mest, ca 0,8 meter under dagens marknivå. En stor del av schaktytan konstaterades ligga inom en återfylld medeltida källare. Källaren som varit förbunden med den medeltida källare som idag finns bevarad under museibyggnaden är troligen riven och återfylld under talet. I samband med schaktningen frilades ytterligare medeltida murverk på museets fasad, som kompletterar den murverksdokumentation som gjordes i mitten av 1970-talet. I schaktets norra del, utanför källarnedgrävningen, konstaterades två gravar. Dessa bedömdes vara från senare tid och eftersom de låg på en nivå under erforderligt schaktdjup, valdes att inte närmare undersöka dessa utan de ligger kvar i orubbat läge. Förutom schaktning för grundläggning grävdes ett schakt för VA, fjärrvärme, samt för en handikappramp (se fig 2 och 23). Inga gravar, kulturlager eller andra anläggningar in situ berördes i samband med dessa arbeten. Paviljongen Schaktet för paviljongbyggnaden uppgick till ca 100 m 2. Schaktdjupet varierade något, men låg på ungefär 0,8 meter. I schaktets östra sida, in mot museet, påträffades i schaktkanten en låg kallmur som sträckte sig ca tre meter norrut från museibyggnaden (fig 4-5). Muren bedömdes utgöra en rest av den västra grundmuren till en länga som syns på 1776 års karta (se fig 6.) Muren var kraftigt påverkad av rötter och och rasade ut under schaktning. Förutom denna mur i kanten av schaktet konstaterades i resten av schaktet lösa raseringsmassor med tegel och lösa stenar, och det kunde snart bekräftas att det rörde sig om en återfylld källare. I den norra delen av schaktet påträffades två gravar. Då dessa låg djupt under erforderlig schaktnivå valdes att inte undersöka eller ta bort dessa. Bedömningen är att dessa gravar var från nyare tid (1900-tal) och grävda efter att bebyggelsen på kyrkogården upphört. Centralt i schaktet, ett par meter norr om museibyggnaden, låg fyra större stenar på rad (se fig 7). De låg inte i rät vinkel mot museibyggnaden och det gick inte att säkert fastställa om de låg in situ. De kan ha utgjort en del av en inre källarvägg. Inga medeltida fynd eller konstruktioner påträffades i fyllningslagren. 5

8 Fig. 3. Museets norra fasad före påbörjad byggnation. Fig 4. Kallmurad grundmur i schaktets östra kant. Fig 5. Detalj. Kallmur i schaktets östra kant. 6

9 Fig. 6. Byggnader som stod på kyrkogården i samband med kartering 1776 rödfärgade. Den påträffade källaren med ovanliggande byggnad var vid denna tid omgiven av ytterligare byggnader. Fig 7. Stenar på rad som kan utgöra del av en innervägg. 7

10 Fig 8. Museets norra fasad efter schaktning. Fig 9. Dokumentation av det påträffade murverket. Se även fig Ritning utförd av Jimmy Juhlin. 8

11 Museets norra fasad Schaktningen för den nya paviljongen bekräftade att en återfylld medeltida källare finns på platsen. Av fyndmaterialet att döma har denna återfyllts under nyare tid, troligen 1800-tal. Några stenar kan ha utgjort en del av en inre vägg och kallmuren i öster en del av den länga som syns på 1776 års karta. I samband med schaktningen frilades också nära en meter av museibyggnadens norra fasad. I samband med putsarbeten på museet 1975 gjordes en mycket detaljerad murverksdokumentation (Rosenberg 1977) och nu kunde denna kompletteras genom att en del av murverket under marknivå frilades. I murverket framkom den övre delen av den port som utgjort förbindelse till källaren under museet (fig. 10) men också rester av ett valv (se fig 11-13, 16,19). Utifrån murverket på andra våningen resonerar Rosenberg i sin artikel om att en vägg gått ut i rät vinkel ca 1,65 meter från det västra hörnet (Rosenberg aa s. 23). När nu grunden frilagts kunde här mycket riktigt konstateras en mur funnits, dvs byggnaden som stått ovan källaren har haft minst två våningar. I fasaden omedelbart innanför denna grundsten (vägg) påträffades också resterna av ett valv. I tomtnummerförklaringen till en karta från 1770 finns uppgifter om stenhuset, köket med platsen omkring bakugnen på kyrkjogården (Rosenberg 1977:29). Det förefaller sannolikt att stenhuset utgörs av den konstaterade tillbyggnaden till museibyggnaden och att bakugnen stått ovan det påträffade valvet (se rekonstruktionsförslag fig 20). Det kunde också konstateras att ytterligare en öppning in i museikällaren gjorts i ett senare skede, i samband med att valvet har rivits och den ursprungliga dörröppningen murats igen. Från denna senare upptagning satt ett gångjärn kvar i fasaden. Gångjärnet såväl som uppgiften om att huset fanns kvar i slutet av talet gör att denna dörröppning troligen kan dateras till ca Under 1800-talet rivs möjligen den gamla byggnaden, eller åtminstone görs omfattande förändringar och en byggnad med samma bredd som museibyggnadens mitt uppförs. Spår av denna byggnads sadeltak syns ännu tydligt i museibyggnadens fasad. Någon uppgift om när byggnaden slutligen rivs har inte påträffats inför arbetet med denna rapport, men det bör ha skett senast någon gång kring sekelskiftet På fotot från 1916, (se fig 22), är samtliga byggnader som syns på 1776 års karta rivna. Murupptagning I samband med upptagning av en dörröppning mellan museibyggnaden och den nya paviljongen gjordes ett murgenombrott. Då hittades i den gamla igensättningen spår efter rådhusbyggnadens förra stora ombyggnad i mitten av

12 talet. Inmurat i väggen påträffades en flaska, ett gammalt kvitto från handlaren Mattissons tid i huset samt en liten hälsning från de 1920-talets byggnadsarbetare: Ej någon ålder man på denna byggnadd vet Ej heller har vi något gammalt papper sett Många hava gissat på dess begynnelse Men vi ha endast arbetat på dess förnyelse och vad dikten anbelangar är den bara diktad av en hantlangare N. Nilsson N. Åstet Gust. Åstet Ax. Knuts son Aug. Awander Diktare den 15 april

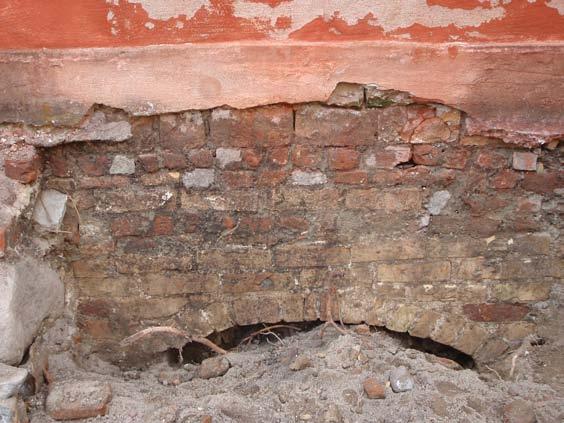

13 Fig 10. Öppning till källaren under museibyggnaden. Fig 11. Detalj. Västra väggen och rest av valvet. Fig 12. Detalj. Västra väggen och valvet. 11

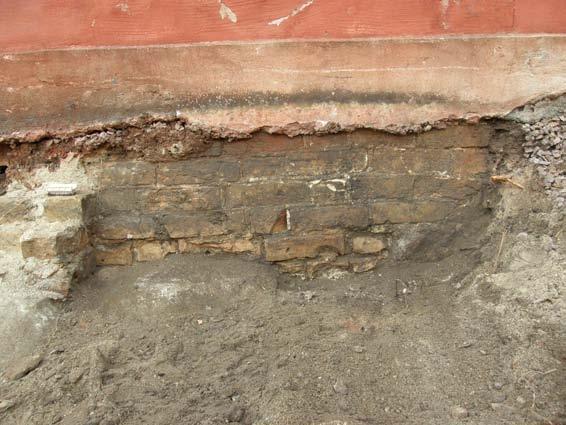

14 Fig 13. Detalj valvet innanför västra väggen. Fig 14. Museibyggnadens nordvästra hörn. Tv tillbyggnadens västra vägg. Fig 15. Tillbyggnadens östra vägg. 12

15 Fig 16. Rest av valvbåge, (östra delen). Fig 17. Foto från murverksdokumentationen Foto Björn Rosenberg. 13

16 Fig 18. Murverksdokumentationen från 1975 ihopslagen med den del av fasaden under mark som nu frilagts. Ritningen från 1975 utförd av Björn Rosenberg och den nya dokumentationen av Jimmy Juhlin. 14

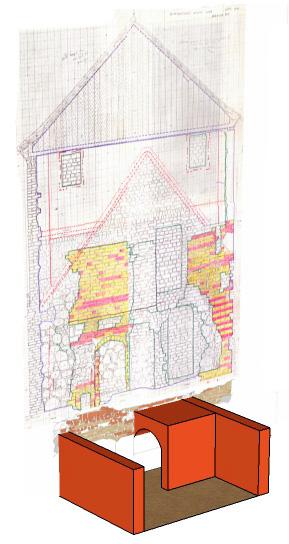

17 Fig 19. Partiell rekonstruktion av källaren och valvet. Bearbetning Jimmy Juhlin. 15

18 Fig. 20. Rekonstruktion över hur tillbyggnaden kan ha anslutit till huvudbyggnaden, dvs. det förmodade medeltida rådhuset dagens Åhus museum. Rekonstruktionsteckning av Jimmy Juhlin 16 Fig21. Den färdigbyggda paviljongen.

19 nerell regel: resultatet blir snyggast om bilderna Nedanstående skall finnas i slutet av varje rapport! Fig 22. Åhus kyrkogård med museets baksida. Foto från Ur Riksantikvarieämbetets öppna arkiv, Kulturmiljöbild: Fotograf: Anders Roland Fig 23. Kabelschakt för anslutning av den nya byggnaden Kristianstad Johan Dahlén 17

20 Administrativa uppgifter Lst dnr RM dnr K (pnr ) Beställare Åhus församling Betalningsansvarig Regionmuseet Kristianstad Ansvarig fält & rapport: Johan Dahlén Personal: Johan Dahlén, Jimmy Juhlin Fynd: Inga fynd tillvaratagna från schaktningsarbetena. Flaskan, dikten och kvittot från murupptagningen förvaras i Åhus museum. Dokumentationsmaterial: Ritningsmaterial och digitala fotografier förvaras i Regionmuseets arkiv, Kristianstad. 18

21 Referenser Rosenberg, B Rådhuset i Åhus. Kring Helge å Kristianstad 19
