1 SÅGA Produktsortiment

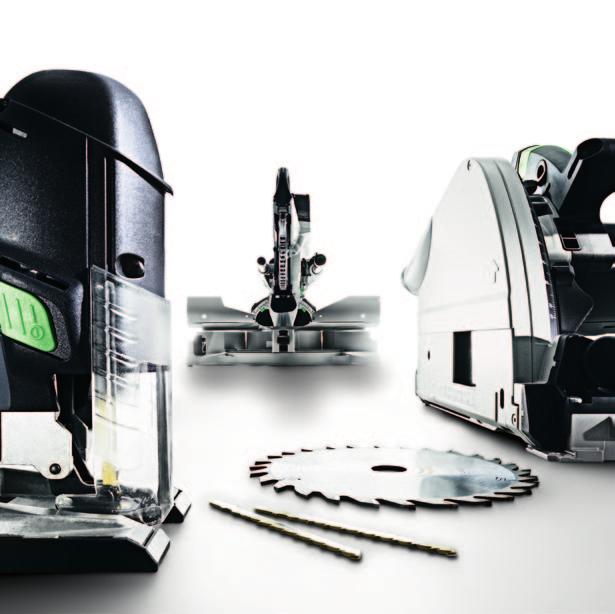

2 Sågar från Festool. Vi är specialister på styrning. Perfektion är vårt mål. Även om det kanske aldrig kommer att finnas perfekta sågar, så har vi under vår strävan efter perfektion redan skrivit historia. Till exempel genom styrskenan och splitterskyddet för sänksågar, den tredubbla sågbladsstyrningen för sticksågar eller den dubbla kullagrade dubbelpelarstyrningen för kap-/gersågarna KAPEX. Genom detta har vi lärt oss, att det är bättre att sätta ut nya milstolpar, än att följa gamla. Den drivande kraften bakom alla innovationer är våra ingenjörer. Och naturligtvis våra kunder. Bara de kan visa oss hur pass ergonomiskt anpassade, lätta, effektstarka och användarvänliga de är. Kort sagt: Det krävs ett genomtänkt system, som märkbart underlättar ditt arbete. Denna linje följer vi även i fortsättningen genom ökad användning av vårt EC-TEC-drivningskoncept, genom batteritekniken inom sågområdet och genom ytterligare utveckling som uppfyller våra höga förväntningar. Men trots att vi är begeistrade över våra produkter, så är vi också självkritiska. Det är en förutsättning för vårt mål att tillverka perfekta verktyg. Innehåll Verktyg satta i smart system Sticksågar CARVEX/TRION Sänksågar TS Byggskivsågar AXT/listsågar SYMMETRIC Kap-/gersågar KAPEX Dragsågar PRECISIO Compact Modul System CMS Sågklingor/sågblad Tillbehör och förbrukningsmaterial Leveransomfattning och artikelnummer

3 Byta sågklinga eller sågblad utan verktyg Materialanpassat arbete lönar sig. Resultaten är mer exakta och sågklingorna/sågbladen håller betydligt längre. Därför är Festoolsystemets omställningstider optimala genom att man kan byta klinga eller blad med en hand, som för CARVEX, eller med FastFix, som för KAPEX och sänksågarna. Perfekt precision Efterbearbetning är överflödig när snitten blir perfekta och splitterfria redan från början. Därför har Festool KAPEX dubbelt kullagrad dubbelpelarstyrning, sticksågarna har utrustats med en tredje sågbladsstyrning och styrskenan har fått ett splitterskydd allt för en smidig styrning och kompromisslös precision. Borstfri EC-TEC-drivning Festools drivkoncept EC-TEC står för en exceptionell kraftutveckling trots lägsta möjliga energiförbrukning över hela varvtalsområdet 80 % av den upptagna effekten kan utnyttjas av sågklingan/sågbladet. EC-TEC arbetar slitagefritt utan kolborstar och är underhållsfri och mycket robust. Kvalitetsverktyg Made in Germany Många av våra verktyg har redan använts i över 30 år. Det är ingen tillfällighet, utan en logisk följd av omsorgsfull utveckling och tillverkning Made in Germany. Produkter som lever upp till vårt löfte: Verktyg för högsta anspråk. 3

4 Allt blir enklare när det passar perfekt. Verktyg satta i smart system. System = mervärde Om man vill ha ett bra arbetsresultat behöver man perfekta verktyg. Vill man ha ännu bättre resultat behöver man ett system. Ett system där tillbehör och förbrukningsmaterial passar verktygen som hand i handske. Som skapar bättre ordning och organisation. Och som gör att varje investering blir mer ännu värd. En investering många användningsmöjligheter: Styrskenorna passar till både sticksågarna och sänksågarna. Dessa kan i sin tur, tillsammans med vårt Compact Modul System CMS, snabbt byggas om för semistationär sågning. Litiumjon-batterierna till CARVEX PS 420 är desamma som för batteriskruvdragarna i C- och T+3-serien och de mobila dammsugarna är optimalt an - pas sade till verktygen. Ett system med ett enda mål: att ge resultat ännu snabbare, ännu lättare och ännu bättre. 4

5 System = en arbetsprocess utan avbrott System = bättre organiserat Med det smarta systemet optimeras arbetet: Passande sågklinga/såglad monteras i en handvändning, styrskenorna och smygvinklarna kan användas på flera olika sätt, splitterskyddet minskar avsevärt efterbearbetningen av kanterna och det mobila KAPEX-stativet garanterar perfekta arbetsförutsättningar även ute på fältet. SYSTAINER, SORTAINER och Systainer-Port skyddar dina verktyg och tillbehör. Det blir ordning och reda med den flexibelt inredbara SORTAINERN och med vår Systainer-Port kommer man fram även i trånga utrymmen. Alla SYSTAINER kan enkelt anslutas till Festooldammsugarna vilket gör ett professionellt intryck på kunden. 5

6 Sticksågar TRION PS 300 CARVEX PS 420 Kraftfulla, konstant exakta. Kraftfull. Precis. Robust. Festools sticksågar övertygar genom sin lätthanterlighet och snabba sågning. Finns med bygelhandtag eller i traditionell version oavsett typ blir resultatet perfekt. TRION PS 300 Den pålitliga allroundsticksågen. Exakta, korrekt vinklade snitt sågbladet har tredubbel styrning och styrbackarna kan ställas in parallellt FastFix snabbytessystem gör det enkelt att byta sågblad Kompatibel i systemet integrerad i CMS-systemet som semistationär såg eller med styrskena för perfekt precision CARVEX PS 420 den nya sticksågsgenerationen med EC-TEC. Finns med både nät- och batteriteknik Exceptionella kurvegenskaper tack vare den trefaldiga sågbladsstyrningen och den vridstyva lyftarmen Lätt och praktisk, med till-/frånkopplare på båda sidor Bord, glidsulor och sågblad byts snabbt utan verktyg Kraftfullt drag med mer effekt, trots lägre energiförbrukning. EC-TEC drivningskoncept sparar upp till 30% energi. Finns även utan kabel med effektstarka litium-jon-batterier Tekniska data CARVEX PS/PSB 420 CARVEX PSC /PSBC420 TRION PS/PSB 300 Batterispänning Li-jon 14,4 V/18 V Effekt 550 W 720 W Antal slag varv/min (PSC) varv/min (PSB) varv/min (PSC) varv/min (PSBC) varv/min Slaghöjd 26 mm 26 mm 26 mm Pendelrörelseomställning Gering 0-45 Sågdjup trä 120 mm 120 mm 120 mm Sågdjup icke-järnhaltig metall 20 mm 20 mm 20 mm Sågdjup stål (mjukt) 10 mm 10 mm 10 mm Batterikapacitet Li-jon 2,6 Ah Vikt 1,9 kg 2,3 kg/2,4 kg (Li 15/Li 18) 2,4 kg Leveransomfattning Artikelnummer fr o m sidan 20 6

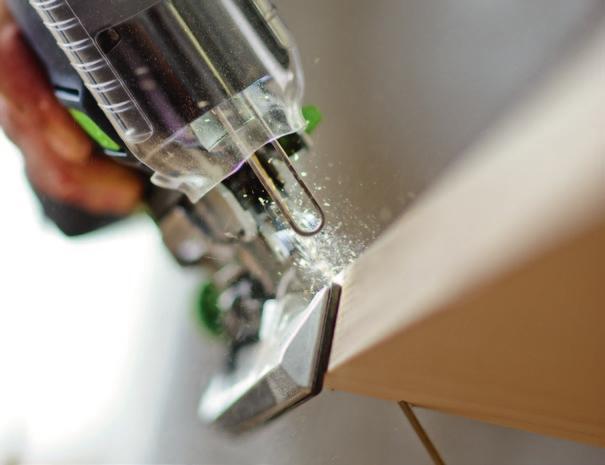

7 Systemtillbehör och förbrukningsmaterial fr o m sidan 20 if Design Award *gold* CARVEX traditionell version erhöll den högsta utmärkelsen Gold vid if product Design Award. Exakt sågning utmed markeringen. Stroboskopljuset ger illusionen av att sågbladet står stilla, medan CARVEXmaskinens dammutsug och blåsfunktion håller sikten fri. Garanterat exakta geringssnitt och underskärningar mellan 0 och 45 tack vare det snabbt utbytbara vinkelbordet (CARVEX) resp. den enkla svängningen av bordet (TRION). Arbeta utan avbrott med plug it-kabeln som kan svängas 90 blir CARVEX kabelvariant 10 cm kortare. 7

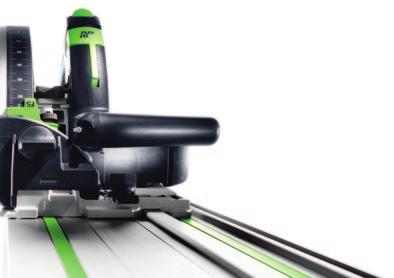

8 Sänksågarna TS 55 R TS 75 Ger dig snabbt rena snitt. Förblir en linje trogen. Exakt på millimetern och splitterfri. Rätt styrka för varje material och samtidigt lätt och smidig att använda. Med tredubbelt lagrad motor inklusive MMC-elektronik för överlägsen livslängd. Det är sågarna från Festool. TS 55 R den bästa sänksågen vi någonsin gjort. Maximal flexibilitet genom liggande hus för minimalt väggavstånd (12 mm) Högsta precision tack vare vinkelinställning med spärrlägen och fasad inskärning (-1 resp. 47 ) Klyvkniv för säkert arbete och enkel ansättning i befintliga sågspår Bra sikt över markering och sågblad tack vare jämna och flyttbara siktfönster TS 75 Stormästaren med djupgång. Den enda sänksågen med 75 mm sågdjup Enorm kapacitet (1.600 W) för kraftfullt arbete Säker och bekväm slirkoppling och längdstopp Fjädrande lagrad klyvkniv för obehindrade sänksnitt Tekniska data TS 55 R TS 75 Effekt (1.050*) W W Tomgångsvarvtal (6.500*) varv/min varv/min Sågklingans diameter 160 mm 210 mm Gering -1 t.o.m t.o.m. +47 Sågdjup vid 45 / /0 55 mm 0 55/0 75 mm Avstånd till väggen vid kantnära sågning min. 12 mm min. 22 mm Anslutning dammutsug Ø 27/36 mm 27/36 mm Vikt 4,5 (4,4*) kg 6,2 kg ** utan MMC-Elektronik Leveransomfattning Artikelnummer fr o m sidan 20 8

9 Systemtillbehör och förbrukningsmaterial fr o m sidan 20 Maximal flexibilitet. Tack vare det slimmade och genomgående plana huset på TS 55 R kan man såga så kantnära som 12 mm från väggen. Högre säkerhet snabbromsen stoppar sågbladet vid frånkoppling på ett par sekunder och dessutom är TS 75 standardutrustad med ett längdstopp. Högklassiga arbetsresultat. Med splitterskydd och styrskena garanteras splitterfria snitt på båda sidor. Enkel och exakt. Vinkelinställningen med spärrlägen är lätt att läsa av och ställa in. 9

10 Byggskivsåg AXT 50 LA Proffset för svåra fall. Skapad för extrema uppgifter. Med lågt varvtal och högt vridmoment. AXT 50 LA börjar där andra slutar. Även vid fibercementskivor drar den sig fram lätt, rent och säkert. Utmärkt styrning. Den speciella styrskenan håller AXT säkert i rätt kurs och garanterar rena snittkanter även på mycket hårda material Stark: Specialsågbladet för AXT klarar hårda byggmaterial och cementfiberskivor Lång livslängd: Det helt kapslade höljet skyddar innandömet mot damm Tekniska data AXT 50 LA Effekt Tomgångsvarvtal Sågklingans diameter Sågdjup vid 45 /90 Anslutning dammutsug Ø Vikt 750 W 210 varv/min 170 mm 0 30/0 47 mm 27/36 mm 6,4 kg Leveransomfattning Artikelnummer fr o m sidan 20 En ren lösning den slutna utsugskåpan med tätningsborste skyddar maskinen och hälsan. De mobila CLEANTEX-dammsugarna säkerställer hög sugeffekt. 10

11 Listsåg SYMMETRIC SYM 70 Enklare list för list. Precision har aldrig varit enklare: Det är bara att mäta vinkeln, överföra den, såga klart! SYMMETRIC SYM 70 gör arbetet betydligt snabbare tack vare det patenterade, symmetriskt löpande anslagssystemet. Systemtillbehör och förbrukningsmaterial fr o m sidan 20 Enkel anslagsmontering utan verktyg Arbeta materialanpassat. MMC Electronic håller det inställbara varvtalet konstant Manövrering för vänster- och högerhänta tack vare den slimmade, centrerade kap- /gersågen Yttervinkel upp till 60, innervinkel upp till 68 Långlivad genom bikakeförstärkt grundplatta, exakt lagrad drivenhet, robust svängsegment och genomtänkt lagring av anslagssystemet Tekniska data SYM 70 Effekt W Tomgångsvarvtal varv/min Sågklingans diameter 216 mm Innervinkel 0-68 Yttervinkel 0-60 Max. listhöjd 70 mm Max. listbredd 80 mm Vikt 9,5 kg Leveransomfattning Artikelnummer fr o m sidan 22 Enklare kan det inte bli. Man läser av vinkeln mot väggen eller mot utskärningen med smygvinkeln, överför vinkeln till anslagssystemet och sedan är det bara att såga. 11

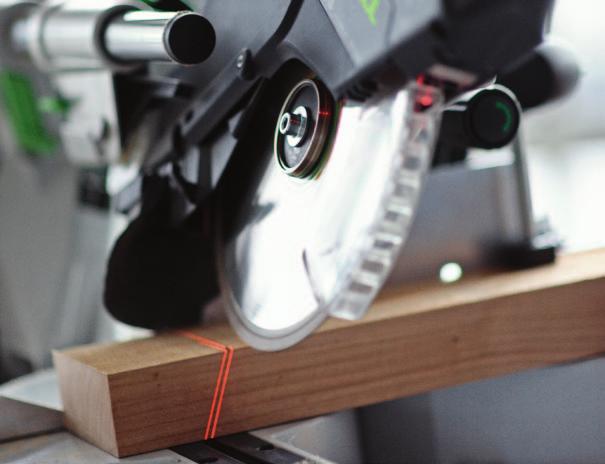

12 Kap-/gersågar KAPEX KS 88 KS 120 Precision i dubbelpack. Två kap-/gersågar med ett och samma mål: perfekta snitt. Kompakta, lätta, bekväma att använda och otroligt mångsidiga. För exakta resultat i verkstaden eller ute på fältet. KS 88 utmärker sig genom: Exakta snitt genom dubbelpelarstyrning Kompakt, lätt konstruktion för bekväm transport FastFix sågklingsbyte för materialanpassat arbete Integrerad MMC-elektronik för mjukstart och optimal bearbetning av olika material Och den som inte tycker att exakt är tillräckligt exakt, får ännu bättre resultat med KS 120 genom ytterligare extrautrustningar: Dubbellinjelaser för exakt markering av sågsnittet Bekväm, lättåtkomlig finjustering för millimeterexakt inställning av sågklingans vinkel Integrerat specialkapläge för sågdjup upp till max. 120 mm Tekniska data KS 88 KS 120 Effekt W W Tomgångsvarvtal varv/min varv/min Sågklingans diameter 260 mm 260 mm Sågdjup vid 90 /90 45 / x 88 mm 215 x 88 mm 305 x 88 mm 215 x 88 mm Sågdjup vid 45 /45 (vänster) 45 /45 (höger) 215 x 55 mm 215 x 35 mm 215 x 55 mm 215 x 35 mm Specialsågdjup vid 45 /90 (höger) 20 x 120 mm Krönlist diagonalsnitt 168 mm 168 mm Lutningsvinkel 47 /47 47 /47 Geringsvinkel 50 /60 50 /60 Mått (B x D x H) 713 x 500 x 470 mm 713 x 500 x 470 mm Anslutning dammutsug Ø 27/36 27/36 Vikt 20,7 kg 21,5 kg Leveransomfattning Artikelnummer fr o m sidan 22 12

13 Systemtillbehör och förbrukningsmaterial fr o m sidan 20 Imponerande sågkapacitet Med KS 120 specialkapläge kan man såga lister upp till 120 mm lodrätt till anslaget eller takavslutningslister och krönlister i original-väggläge. Standardinställning: Bredd x höjd till och med 305 x 88 mm Specialkapläge: Bredd x höjd till och med 60 x 120 mm Bredd upp till 168 mm Sparar tid och minskar antal fel: smygvinkeln för KS 120. För snabb mätning av inre och yttre hörn och därefter en enkel och exakt överföring till sågen. Parkerings- och transportkärra i ett. Transportstativet gör KAPEX mobil och med tre handgrepp blir den en sågstation. Med en kaplängd på 2,40 m (inklusive kapanslag). Korta omställningstider ger bra resultat. Alltid perfekt förberedd med FastFix för enkelt och snabbt byte av sågklingan. 13

14 Dragsåg PRECISIO CS 50 CS 70 Många möjligheter lekande lätt. Kap- eller längdsnitt. Mobil eller stationär. För inredning, möbler eller mässmontrar. Många uppgifter - en lösning: PRECISIO CS 50 och CS 70, lättviktare med genomtänkta funktioner. Snabbt, okomplicerat sågklingsbyte, med FastFix till och med utan verktyg för CS 50 Splitterfri sågning på båda sidor tack vare medföljande splitterskydd Flexibel med snabb omställning från längd- till tvärsnitt: Vinkelanslaget kan användas genom V-spår runt om och är svängbart 180 Kraftfull: Drag, klyvväg och såghöjd är lika imponerande Falssågning möjligt genom sänkbar klyvkniv Transportabel: Med fällbara ben ställer man upp PRECISIO snabbt, inklusive enkelt byte av arbetshöjden Utbyggbar: Med justerbordet (tillbehör) kan man göra kapsnitt upp till en bredd på 920 mm. Tekniska data CS 50 CS 70 Effekt W W Tomgångsvarvtal varv/min varv/min** Sågklingans diameter 190 mm 225 mm Såghöjd 90 / /0-37 mm 0 70/0 48 mm Såglängd x materialtjocklek 294 x 16 mm 320 x 16 mm Bordsmått 585 x 400 mm 690 x 500 mm Arbetshöjd 316/900* mm 375/900* mm Anslutning dammutsug Ø 27/36 mm 27/36 mm Vikt 17,4/19,5* kg 34,5 kg * med fällbara ben ** konstantelektronik vid version CS 70 E Leveransomfattning Artikelnummer fr o m sidan 22 14

15 Systemtillbehör och förbrukningsmaterial fr o m sidan 20 Alltid exakt. Den svängbara sågklingan gör det möjligt att såga exakta vinkelsnitt från -2 till 47 eller längdsnitt upp till en höjd på 52 mm (CS 50) resp. 70 mm (CS 70). För alla tillfällen. En effektstark motor för genomdragskraft och bästa sågeffekt även vid hårda material. Utbyggbar: Med bordsbreddare, bordsförlängare och justerbord bygger man utan ansträngning om PRECISIO till en fullvärdig sågstation. Alltid allt under kontroll. Manöverelementen är överskådligt placerade, på CS 50 är allt det viktigaste integrerat i multifunktionsgreppet. 15

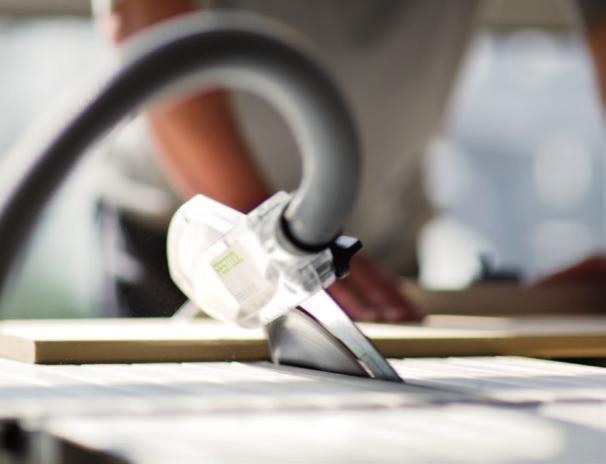

16 Compact Modul System CMS Öppen för förändringar. Fem maskiner i en. Stationär eller manuellt styrd. På 0,5 m 2. Det klarar man bara med system. Compact Modul System CMS består av en grundenhet, som med de passande modulerna kan byggas om till en stationär bords- eller sticksåg och till bordsfräs eller bandslip. Säkert och bekvämt. Maskinerna kan kopplas till och från på grundenheten Mobil och stabil. Trots att grundenheten endast väger 10,8 kg är den ändå robust Justerbar höjd. Genom de fällbara benen kan man arbeta med grundenheten såväl på golvet som stående Grundenheten kan lätt byggas ut. Med omfångsrika tillbehör som justerbord, vinkelanslag eller bordsförlängare gör man CMS snabbt beredd för alla möjliga användningsområden Man kan använda maskinerna såväl stationärt monterade som separat för hand Tekniska data Modulhållare CMS TS 55 R/TS 75 CMS-TS 75 Effekt W W Sågklingans varvtal varv/min varv/min Sågklingans diameter 160 mm 210 mm Såghöjd 90 / /0 38 mm 0 70/0 48 mm Anslutning dammutsug Ø 27/36 mm 27/36 mm Mått modulhållare 578 x 320 mm 578 x 320 mm Modulvikt 3,3 kg 3,3 kg Vikt totalt 7,8 kg 9,5 kg Leveransomfattning Artikelnummer fr o m sidan 22 16

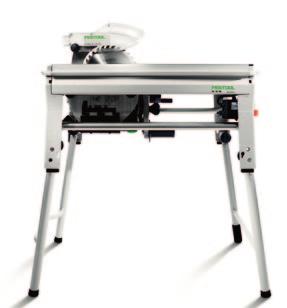

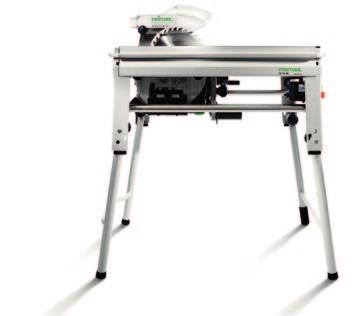

17 Systemtillbehör och förbrukningsmaterial fr o m sidan 20 Modulhållare CMS TS 55 R/TS 75 Med CMS-modulen bygger man om sänksågarna till stationära bänksågar för många olika arbetsuppgifter. Kap-, tvär- och vinkelsnitt och omställning från tvär- till längdsnitt görs snabbt och enkelt. Den transparenta skyddskåpan sörjer för en bra sikt över arbetsstycket och snittet. Tekniska data för sänksågar, sidan 8 Modulhållare CMS-PS Med denna modulhållare uppgraderas sticksågarna för stationärt arbete. För exakt sågning av former och rundningar och smärre utskärningar för inpassningsarbeten. Tekniska data för sticksågar, sidan 6 M@W mit CMS TS und Tischverlängerung Enkel att bygga ut. Med bordsförlängaren kan man göra längdsnitt på stora arbetsobjekt. Enkel att transportera till montagejobb tack vare sin lätta och behändiga konstruktion. Snabb montering och demontering. Det är bara att haka i och låsa fast modulerna i öppningen på grundenheten. 17

18 Festool sågklingor och sågblad Kvalitetsverktyg för bättre resultat. Motståndskraft och precision under de tuffaste förhållandena. Skräddarsydd efter användningsområde och material. Sticksågsbladen är tillverkade av temperaturbeständig och slitagebeständig HS-bimetall. Sågklingorna är tillverkade med laserteknik av högvärdigt stål och sågtänder av extremt finkornig hårdmetall. Snitten blir perfekta först när sågklingan är lika bra som maskinen. Färgkod Trä/mjuka plaster Plast/mineralmaterial Aluminium Stål/sandwichskivor Byggmaterial Det finns perfekt anpassade sågklingor och sågblad för hårda och mjuka träslag, massivt trä och byggskivor. När det gäller sågklingor ger extremt finkornig hårdmetall perfekta snitt på skivor och mineralmaterial. Sticksågsblad av bimetall är idealiska för plaster, akrylglas och kompoundmaterial. För aluminiumprofiler och aluminiumskivor ska man använda blåmärkta sågklingor och sticksågsblad. Med de lätt fasade tänderna på sågklingorna kan man såga kabelkanaler, plåtar och profiler av stål. Materialet och tänderna på både sågklingorna och sticksågbladen är konstruerade speciellt för arbete med abrasiva material. 18

19 För perfekta sågresultat och lång livslängd tillverkas sågklingorna och sågbladen av högvärdig metall. Skärvinkeln och tandformerna är specifikt anpassade till användningsområdet och maskinen. Genom den praktiska färgkodningen hittar man snabbt rätt sågklinga eller sågblad för den aktuella uppgiften. Vi garanterar lång livslängd och perfekta sågresultat genom långsam slipning med diamantskivor. Man får perfekta arbetsresultat utan nämnvärd efterbearbetning. Långsam uppvärmning av sågklingorna genom laserskurna och termiskt inställda huvudklingor. Lugn och säker sågning tack vare sågklingornas högvärdiga stål och optimerade expansionsspår. Förstklassigt pris-/prestandaförhållande genom lång livslängd och sågtändernas slipbarhet på sågklingorna. Tandformer Växeltandad sågklinga Trapetsflattandad sågklinga Flattandad sågklinga Tänderna på denna klinga är växelvis sneddade åt vänster och höger och skär växelvis. Den växeltandade sågklingan är en universalklinga för alla trämaterial. Trapetständer och flattänder är placerade växelvis på denna klinga. Klingan är avsedd för sågning i aluminium, hårda plastmaterial och material med hård ytbeläggning. Tändernas kanter är raka och inte sneddade. Varje tand skär likadant. Denna sågklinga används för sågning av stål. 19

20 Sticksågar, sänksågar och byggskivsågar Tillbehör och förbrukningsmaterial. Säker styrning Precisa cirklar PS/PSB Vinkelexakt arbete Precisa cirklar Glidsulor PS/PSB /10 PSC/PSBC 420 Batteri/batteriladdare Parallellanslag Skugglistanslag Splitterskydd TS 55 R TS 75 AXT 50 LA 20

21 Sågblad Stationärt arbete 40 Tillbehörs-Systainer / Säker styrning 26 Längdstopp Sågklingor 39 Systemutbyggnad från sidan /35 36 Förvaring 42 Säker styrning Sågklinga

22 Listsågar, kap-/gersågar och dragsågar Tillbehör och förbrukningsmaterial. Precision Vinkelexakt arbete SYM 70 Vinkelexakt arbete Säker fixering Exakta resultat KS 88 KS 120 Säker fixering Exakta resultat Säker fixering Exakta resultat CS Säker fixering Exakta resultat CS

23 Stationärt arbete Flexibel transport Utbyggnad Sågklingor Rent utsug / Utbyggnad

24 Sågar och tillbehör Leveransomfattning och artikelnummer. Sticksågar Leveransomfattning Art.nr. Byggskivsåg Leveransomfattning Art.nr. Grundutrustning TRION: 2 sågblad, splitterskydd, i SYSTAINER SYS 1 T-LOC PS 300 EQ-Plus PSB 300 EQ-Plus AXT 50 LA-Plus HW Specialsågklinga TF56, monteringsverktyg, i Systainer SYS 4 T-LOC Grundutrustning CARVEX kabelvariant: 2 sågblad, splitterskydd, i SYSTAINER SYS 1 T-LOC PS 420 EBQ-Set + tillbehörs-systainer PSB 420 EBQ-Set + tillbehörs-systainer PS 420 EBQ-Plus PSB 420 EBQ-Plus Grundutrustning CARVEX batterivariant: (finns som 15 V- eller 18 V-variant) batteri BPS Li-Ion 2,6 Ah, 2 sågklingor, i Systainer SYS 3 T-LOC PSC 420 EB-set Li15 / Li18 + Splitterskydd, / batteriladdare TRC 3, tillbehörs-systainer PSBC 420 EB-set Li15 / Li18 + Splitterskydd, / batteriladdare TRC 3, tillbehörs-systainer PSC 420 EB-Plus Li15 / Li18 + Splitterskydd, / batteriladdare TRC 3 PSBC 420 EB-Plus Li15 / Li18 + Splitterskydd, / StickFix glidsula LAS-STF, batteriladdare TRC 3 PSC 420 EB/GG Li15 / Li / PSBC 420 EB/GG Li15 / Li / Listsåg Leveransomfattning SYMMETRIC SYM 70 E HW Fintandad sågklinga W48, precisionssmygvinkel, monteringsverktyg, i kartong Art.nr Kap-/gersågar KAPEX KS 88 KS 120 Leveransomfattning Art.nr. Grundutrustning KAPEX: HW Universalsågklinga W60, arbetsobjektsklämma, monteringsverktyg, i kartong KS 88 UG-set + transportstativ, justerbart stopp, teleskoputdrag med skala, utfällbart stativ KS 88 E KS 120 UG-set + Smygvinkel, transportstativ, justerbart stopp, teleskoputdrag med skala, utfällbart stativ KS 120 EB-set + Smygvinkel, multifunktionsbord MFT KAPEX, spännsats, 2 st kapanslag, 2 st vinkelstöd KS 120 EB + Smygvinkel Sänksågar Leveransomfattning Art.nr. Dragsågar Leveransomfattning Art.nr. Grundutrustning TS 55 R: Splitterskydd, siktfönster, monteringsverktyg TS 55 REBQ-Plus-FS 230 V + HW Fintandad sågklinga W48, styrskena FS 1400/2, i Systainer SYS 4 T-LOC TS 55 REBQ-Plus 230 V + HW Fintandad sågklinga W48, i Systainer SYS 4 T-LOC TS 55 RQ-Plus 230 V + HW uiversalsågklinga W28, i Systainer SYS 4 T-LOC CMS-TS 55-R-set Sänksåg TS 55 REBQ-Plus, grundenhet med fällbara ben, modulhållare, justerbord, skyddskåpa med skyddskåpsfäste, fastsättningsklor, vinkelanslag WA, HW fintandad sågklinga W48, skalor, påskjutstock, splitterskydd, kontakt- och klyvknivsklämma, såghöjdsinställning, monteringsverktyg Grundutrustning TS 75: HW universalsågklinga W36, Längdstopp, monteringsverktyg TS 75 EBQ-Plus-FS + syrskena FS 1400/2, splitterskydd, i Systainer SYS 5 T-LOC TS 75 EBQ-FS + Styrskena FS 1400/2, i kartong TS 75 EBQ-Plus + slitterskydd, i Systainer SYS 5 T-LOC TS 75 EBQ i kartong Grundutrustning PRECISIO: HW universalsågklinga W32, vinkelanslag, påskjutstock, monteringsverktyg, i kartong CS 50 EB-set + Längdanslag, justerbord, bordsförlängare, bordsbreddare, fällbara ben, 3 st splitterskydd, utsugs-set CS 50 EB + Fällbara ben, 3 st splitterskydd, utsugs-set CS 50 EB-Floor + 3 st splitterskydd CS 70 EB-set + Justerbord, breddare CS 70 VB, förlängning CS 70 VL, längdanslag, 3 st splitterskydd, utsugs-set CS 70 EB + 3 st splitterskydd, utsugs-set CS 70 E OBS! med konstantelektronik utan luftfilter Tillbehör Leveransomfattning Art.nr. 1 Styranslag FS-PS/PSB Parallellanslag PA-PS/PSB Cirkelanslag KS-PS/PSB Vinkelbord WT-PS Adadapterbord ADT-PS 400 för användning av PS på styrskenan, för montering i Compact Modul System CMS, i kombination med cirkelanslag KS-PS Cirkelanslag KS-PS 400 Cirkel-Ø: 120 mm 3 m, i kombination med adapterbord ADT-PS 400 Cirkelanslag-set KS-PS 400-set Cirkel-Ø: 120 mm 3 m, inkl. adapterbord ADT-PS

25 Tillbehör Leveransomfattning Art.nr. Tillbehör Leveransomfattning Art.nr. 7 Standard-glidsula LAS-PS 400 Plastglidsula för trä eller träliknande material 8 Specialglidsula med noppor LAS-Soft-PS 400 Glidoptimerad sula med noppor för trä eller träliknande material 9 Vävlaminat-glidsula LAS-HGW-PS 400 Slitstark vävlaminatglidsula för trä eller träliknande material 10 Glidsula med stålinlägg LAS-St-PS 400för alla metallmaterial Glidsula med StickFix LAS-STF-PS 400 för ömtåliga ytor Bytesfilter för EF-LAS-STF-PS 400 för StickFix glidsula LAS-STF-PS 400, 5 st 13 Tillbehörs-Systainer ZH-SYS-PS splitterskydd, glidsulor, vinkelbord, adapterbord, cirkelanslag, StickFix-filt, i Systainer SYS 2 T-LOC 14 Standardbatteri Reservbatteri, litium-jon (Li), kapacitet 2,6 Ah BPS 15 Li Spänning 14,4 V, vikt 560 g BPC 18 Li med bältesklämma, spänning 18 V, vikt 700 g Snabbladdare TRC 3 passar alla Festool batteri NiCd, NiMH och litium-jon, 10,8-18 volt 16 Splitterskydd SP-PS/PSB 300/5 5 stycken Splitterskydd SP-PS/PSB 300/20 20 stycken Sticksågsblad Se sidan Styrskenor FS 800/2 Längd 800 mm FS 1080/2 Längd mm FS 1400/2 Längd mm FS 1900/2 Längd mm FS 2400/2 Längd mm FS 2700/2 Längd mm FS 3000/2 Längd mm FS 5000/2 Längd mm Parallellanslag Parallellanslag fixerat på båda sidor, fungerar även som bordsbreddare, max. arbetsobjektsbredd 100 mm PA-TS 55 för TS 55 R PA-TS 75 för TS Täckskydd ABSA-TS 55 för TS 55 R, skugglistanslag för skugglistbredd upp till 46 mm, kan även användas som skydd för bättre dammsugning 29 Splitterskydd SP-TS 55 R/5 för TS 55 R, för splitterfria snitt till höger om sågklingan, kan användas med eller utan styrskena, 5 st Splitterskydd SP-TS 55/5 för TS 75, för splitterfria snitt till höger om sågklingan, kan användas med eller utan styrskena, 5 stycken 31 Längdstopp FS-RSP för TS 55 R, ingår i leveransen för TS 75, fungerar som bakre och främre stopposition på styrskenan FS/2, kan även användas som längdbegränsning Sågklingor Se sidan Styrskena AUP 1750 längd mm Styrskena AUP 3000 Längd mm Sågklingor Se sidan Grundenhet CMS-GE för fasthållning av CMS-modulen, fällbara ben, säkerhetsbrytare, kabelvinda/ påskjutstockshållare, kabel och uttag, i kartong 40 Modulhållare sticksåg CMS-PS För montering av PS 200/300/400/420*, PSB 300/400/420*, PS 2, PS 1 som sticksågsmodul, modulhållare, montageklor, monteringsverktyg, max. såghöjd 120 mm, jord 578 x 320 mm, vikt 3,3 kg, i kartong 41 Sticksågsmodul CMS PS 300 Sticksåg TRION PS 300 EQ-Plus, modulhållare, montageklor, 2 sågblad, splitterskydd, monteringsverktyg Modulhållare bänksåg Modulhållare, skyddskåpa med skyddskåpsfäste, fastsättningsklor, såghöjdsinställning, kontakt- och klyvknivsklämma, skalor, påskjutstock, vinkelanslag WA CMS-TS-55-R För montering av TS 55 R, såghöjd 90 / /0-38 mm, max. skärbredd vid kapning 830 mm, max. sågbredd vid längdsnitt 243 (576) mm, mått 578 x 320 mm, vikt 3,3 kg, i kartong CMS-TS 75 För montering av TS 75, såghöjd 90 / / mm, max. sågbredd vid kapning 830 mm, max. sågbredd vid längdsnitt 243 (576) mm, mått 578 x 320 mm, vikt 3,3 kg, i kartong 43 Bänksågsmoduler Modulhållare, skyddskåpa med skyddskåpsfäste, fastsättningsklor, såghöjdsinställning, kontakt- och klyvknivsklämma, skalor, påskjutstock, vinkelanslag WA Bänksågsmodul CMS-MOD-TS-55-R + Sänksåg TS 55 REBQ Plus, HW Fintandad sågklinga W48 Bänksågsmodul CMS-MOD-TS 75 + Sänksåg TS 75 EBQ-Plus, HW universalsågklinga W36, längdstopp Bänksåg CMS-TS 55-set se leveransspecifikationen för sänksågar, sidan Modultorn MT Bordsinlägg TE-SYM 70 3 stycken Precisionssmygvinkel SM-SYM Extra anslag ZA-SYM 70 E 2 stycken Smygvinkel SM-KS Vinkelstöd AB-KS Kapanslag KA-KS L Kapanslag KA-KS R Anslagsryttare KA-AR Klämma KL-KS Spännsats SZ-KS Multifunktionsbord MFT KAPEX Kapex stativ UG-KA-set Består av kapanslag KA-UG-L, KA-UG R och stativet UG-KAPEX Kapanslag KA-UG-L Kapanslag KA-UG-R Kapanslag KA-UG-R/L består av kapanslagen KA-UG-L och KA-UG R Transportstativ UG-KAPEX Justerbord ST Vinkelanslag WA för CS 50 och CS Anslagsryttare AR-WA Breddare AF Breddare VB-CMS/CS Fällbara stödben CS 50 KB Sågklingsfack SGA Splitterskydd CS 50 SP/10 10 stycken Bordsförlängare VL för CS 50, CMS-GE Bordsförlängare CS 70 VL för C Bordsbreddare VB för C Bordsbreddare CS 70 VB för C Längdanslag LA för CS 50, CMS-GE Längdanslag CS 70 LA för C Kapanslag CS 70 KA för CS 50 och CS Rullbock RB Utsugs-set CS 70 AB för CS 50 och CS Justerbord CS 70 ST Justerbord CS 70 ST Splitterskydd CS 70 SP /10 10 stycken Transporthjul CS 70 TR Kontaktlock SAB * För användning av sticksågen CARVEX PS 420 behövs adapterbordet ADT-PS 400 (nr 5). 25

26 Sticksågsblad och sågklingor Leveransomfattning och artikelnummer. Sticksågsblad Leveransomfattning Tandad längd (mm) Tandavstånd (mm) Materialtjocklek max (mm) 17 Standardblad för trämaterial, skränkta sågtänder för snabb skärning S 75/4/5, 5 st S 75/4/25, 25 st S 75/4/100, 100 st S 105/4/5, 5 st Bimetall skränkta tänder, högtemperaturbeständig och slitagebeständig HS 75/4 BI/5, 5 st Koniskt slipade sågblad för rena snitt S 75/2,5/5, 5 st 75 2, S 75/2,5/25, 25 st 75 2, S 75/2,5/100, 100 st 75 2, Bimetall koniskt slipade sågblad för rena snitt HS 75/2,5 BI/5, 5 st 75 2, Bimetall koniskt slipade sågblad för extra rena snitt HS 75/3 BI-FC/5, 5 st Koniskt slipade sågblad för rena, korrekt vinklade snitt S 75/4 FS/5, 5 st S 75/4 FS/20, 20 st S 75/4 FS/100, 100 st Skränkta tänder, koniskt slipade för snabba, korrekt vinklade snitt S 75/4 FSG/5, 5 st S 75/4 FSG-GP20, 20 st S 105/4 FSG/5, 5 st S 105/4 FSG/20 20 st Skränkta tänder, koniskt slipade för snabba snitt S 145/4 FSG/5, 5 st Skränkta tänder för snabba snitt, kurvblad S 75/4 K/5, 5 st S 75/4 K/25, 25 st Koniskt slipade klingor för rena snitt, kurvblad S 50/1,4 K/5, 5 st 50 1, Bimetall koniskt slipade sågblad, omvänd tandning HS 75/2,5 BI R/5, 5 st 75 2, Bimetall högtemperaturbeständig och slitsäker HS 75/3 BI/5, 5 st Bimetall vågformade sågblad, frästa tänder HS 60/1,2 BI/5, 5 st 60 1, HS 60/1,2 BI/25, 25 st 60 1, HS 60/1,2 BI/100, 100 st 60 1, HS 60/2 BI/5, 5 st HS 105/1,2 BI/5, 5 st 105 1, HS 105/2 BI/5, 5 st Bimetall för sandwich-material HS 155/1,2 BI/5, 5 st 155 1, Bimetall för VA-stålplåt HS 60/1,4 BI VA/5, 5 st 60 1, Hårdmetall, tänder för abrasiva material, hög livslängd HM 75/4,5, 1 st 75 4, HM 105/4,5, 1 st 105 4, Hårdmetallbeströdd klinga, fin R 54 G Riff, 1 st Kniv med vågformad slipning för mjuka material som exempelvis isoleringsmaterial, skumplast, kartong Art.nr. S 155/W/3, 3 st

27 Sågklingor Lev. omfattning Sågklinga Ø (mm) Hål-Ø (mm) Snittbredd (mm) Spånvinkel ( ) Antal tänder 32 Standardsågklinga för trämaterial, växeltandad , Panther sågklinga för trämaterial, växeltandad , FF* 2, , , Universalsågklinga för trämaterial, växeltandad , FF* 2, , , , Fintandad sågklinga för trämaterial, växeltandad , FF* 2, , , , , Aluminium/plast sågklinga, trapetsflattandad , FF* 2, , , , , Laminat/mineralmaterial sågklinga, trapetsflattandad , FF* 2, , , , Stål/sandwichskivor sågklinga, flattandad , Byggskivor sågklinga, trapetsflattandad ,0 8 (-4) * FastFix-fäste Trä Plast/mineralmaterial Aluminium/stål/sandwichskivor Byggmaterial Art.nr. TS 55 R TS 75 AXT SYM 70 KAPEX CS 50 CS 70 Passar för maskinen 27

28 TTS Tooltechnic Systems AG & Co. KG Wertstrasse 20 D Wendlingen Representerat av: Tooltechnic Systems Sverige AB Leveransadress Stenåldersgatan Malmö Sweden Postadress Box Malmö Tel Fax info-se@tts-festool.com Våra verktyg är Made in Germany en garanti för verktyg för högsta anspråk. Mer information finns på myfestool-services: Originalprodukter från Festool med garantiförlängning till 3 år och omfattande servicetjänster. Mer information finns på Återförsäljare Festool Såga Gäller fr o m november 2012 Art.nr Med förbehåll för ev. ändringar och tryckfel. Alla bilder gäller med reservation. Framställd för TTS Tooltechnic Systems AG & Co. KG, Wendlingen, 11/2012
