1 Mästerverket Fantastisk kapacitet och manövrering: den nya handöverfräsen OF 2200 Verktyg för högsta anspråk

2 Den nya handöverfräsen OF 2200 Glänser på alla områden Handöverfräsen OF 2200 är det nya mästerverket från Festool. Den imponerar med sin kraftfulla drivning, fulländade tekniska utrustning, utmärkta ergonomi och perfekta precision. Den har dessutom en otrolig dragkraft: 2200 W räcker för att fräsa i de hårdaste materialen utan att verktyget går snett eller drar iväg. Därför är handöverfräsen OF 2200 normgivande inom alla områden den är ett riktigt mästerverk. Det märker du när du testar den. 2

3 3

4 Ett jättesteg inom teknik, säkerhet och ergonomi Klarar allt Kraftfull, enkel, bekväm och säker OF 2200 ger bäst drag, högst precision och mycket ergonomisk komfort. Vad du än ska göra med OF 2200 har du lösningen i handen. Eller kanske: Inget är omöjligt! Exakt fininställning Fräsdjup med upp till 1/10 mmprecision tack vare den spelrumsfria djupinställningen med nollfunktion. Softgrip och släpvisare är ergonomiskt placerade. Perfekt precision När fräshöjden är inställd kan handöverfräsen klämmas åt på båda styrpelarna samtidigt med ett grepp. Dubbelpelarklämman ger exakta fräsresultat. Korrosionsfria pelare Ytbeläggningen skyddar styrpelarna mot korrosion. Festools fräsverktyg För perfekta resultat erbjuder Festool över 160 fräsverktyg i kvaliteterna snabbstål(hs) och hårdmetall(hw), för olika skaftdiameter. Bekvämt fräsbyte Spindelstoppet med vippspärrskonstruktion garanterar ett snabbt och säkert fräsbyte utan att man behöver ändra nyckelns position. IPT Interactive Product Tour Upplev den nya handöverfräsen OF 2200 i arbete! Vill du se mer? Då är den utförliga demonstrations-dvdn med många praktiska användningsexempel något för dig! Du beställer den enkelt med det bifogade kortet. Du kan också se den online eller beställa den på: Profilfräsen anpassas snabbt Eftersom grundplattan är sammankopplad med motorenheten, kan du snabbt ställa profilfräsen i optimal position med fininställningen. 4

5 Kraftfullt drag Den elektroniska motorstyrningen omvandlar 2200 W till en imponerade dragkraft. Den 3-dubbelt lagrade ankaraxeln ger ändå nästan helt vibrationsfri fräsning. Till exempel vid arbete i ask med 30 mm fräs-ø och 30 mm fräsdjup. Förstklassig ergonomi Med sido- och styranslagen har du alltid rätt arbetsställning tack vare att styrstängernas hållare är förskjuten 30. Rent med system Utsugsring, spånuppsamlare och ett utsugsrör som kan vridas 45 ger en sugeffekt på upp till 99 % vid kantfräsning. Byte utan verktyg Kopierring, spånuppsamlare och glidsula byts med FastFix: lås bara upp, byt, klicka i. Centreringen sker automatiskt. 80 mm frässlag 80 mm imponerande frässlag för fler möjligheter och större säkerhet 5

6 OF 2200 förenar kraft och ergonomi Alltid full fart framåt Den nya handöverfräsen OF 2200 är ett riktigt kraftpaket. Dess otroliga styrka visar sig framför allt när man arbetar med stora arbetsobjekt och hårda material. Den perfekta kombinationen av storlek och vikt gör att du lätt kontrollerar den nya fräsen OF 2200 även vid full kraft. Den täta anliggningen mot arbetsobjektet garanterar också precisa resultat samtidigt som man arbetar ergonomiskt och säkert. 6

7 Kan vridas 30 Manöverreglage inom räckhåll När du fräser med parallellanslag eller styrskena är styrstängernas anordning på OF 2200 förskjuten 30. Du får därför optimal arbetsställning i förhållande till rörelseriktningen. Det ger verklig avlastning vid krävande material och långvarigt arbete. Alla viktiga manöverreglage, som dubbelpelarklämma, till-/ frånkoppling och utfällning av utsugsringen, finns inom bekvämt räckhåll du behöver aldrig släppa handöverfräsen. Båda händer stannar alltid kvar på verktyget under arbetet. Det gör fräsningen mycket bekvämare och säkrare Parallellanslag i arbete Enkel fastsättning av parallell- och styranslag De båda styrstängerna kläms fast på grundplatta och anslag med en klämskruv - mycket tidsbesparande. De ergonomiska anslagen ger också ett fulländat påpressningstryck på arbetsobjektet. Du har allt i ett säkert grepp: 1. Dubbelpelarklämma Fräshöjden fixeras på båda styrpelare i en handvändning. Fräsen vrids inte, hur stora krafterna än blir. 2. Till-/Frånkoppling Du behöver inte släppa verktyget för att koppla till eller från båda händer stannar kvar för säkerhets skull. 3. Utfällning av utsugsringen Utsugsringen kan fällas ut med båda händerna kvar på fräsen. 7

8 OF 2200 ger ännu större arbetsdjup Går riktigt djupt Det enorma frässlaget på 80 millimeter garanterar att OF 2200 har ett ansenligt fräsdjup. Det är en fördel i synnerhet vid arbete med schabloner. Det är just därför den nya handöverfräsen passar lika bra för fönster, vinterträdgårdar, trappor och inredning som för bearbetning av mineralmaterial. 8

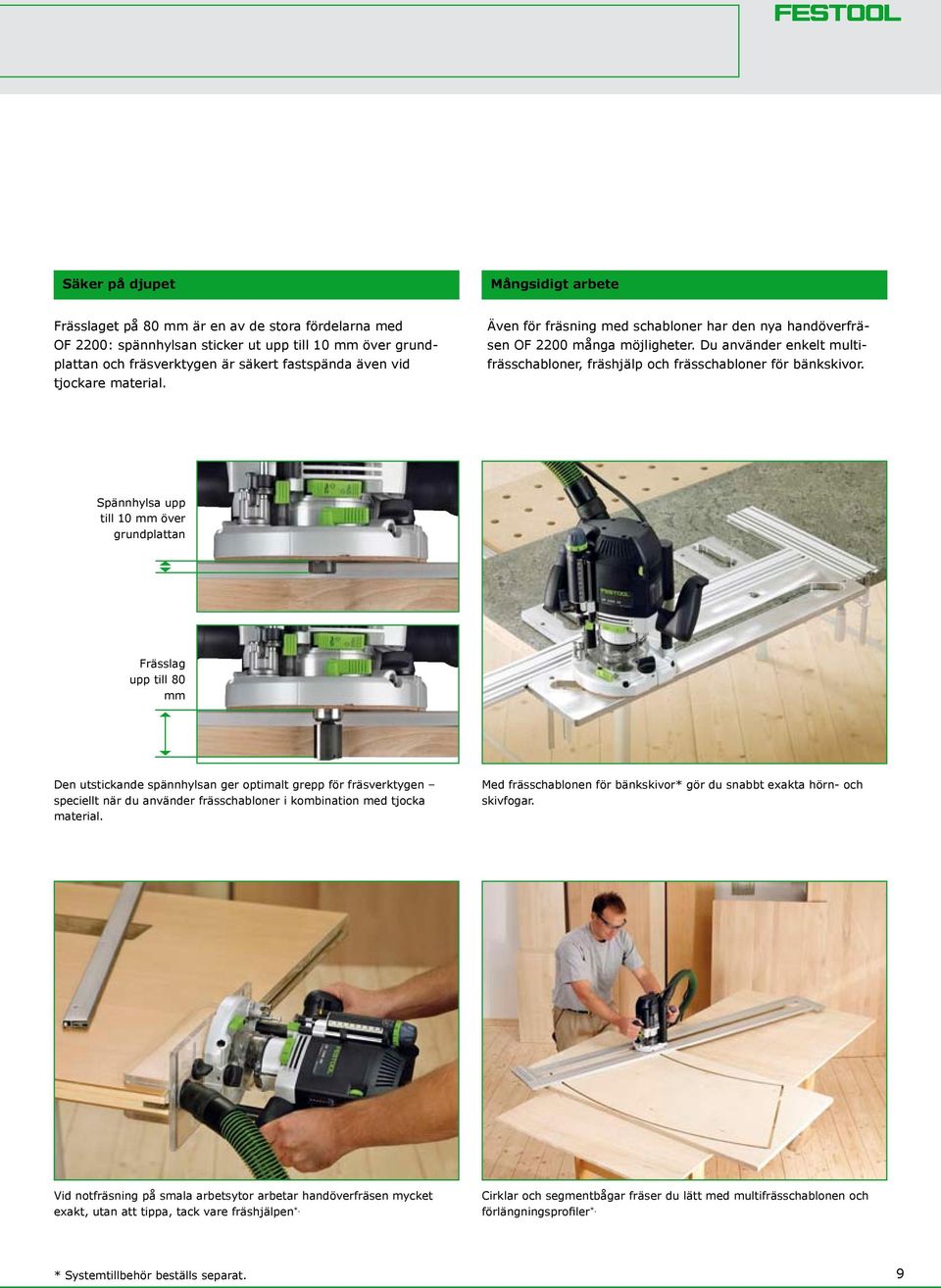

9 Säker på djupet Mångsidigt arbete Frässlaget på 80 mm är en av de stora fördelarna med OF 2200: spännhylsan sticker ut upp till 10 mm över grundplattan och fräsverktygen är säkert fastspända även vid tjockare material. Även för fräsning med schabloner har den nya handöverfräsen OF 2200 många möjligheter. Du använder enkelt multifrässchabloner, fräshjälp och frässchabloner för bänkskivor. Spännhylsa upp till 10 mm över grundplattan Frässlag upp till 80 mm Den utstickande spännhylsan ger optimalt grepp för fräsverktygen speciellt när du använder frässchabloner i kombination med tjocka material. Med frässchablonen för bänkskivor* gör du snabbt exakta hörn- och skivfogar. Vid notfräsning på smala arbetsytor arbetar handöverfräsen mycket exakt, utan att tippa, tack vare fräshjälpen *. Cirklar och segmentbågar fräser du lätt med multifrässchablonen och förlängningsprofiler *. * Systemtillbehör beställs separat. 9

10 Detaljer för ett precist, rent arbetsresultat Snabb och exakt inställning av profilfräs Arbeta i en ren omgivning Ett mästerverk även när det gäller fininställning: genom sammankopplingen av grundplatta och motorenhet kan du nu flytta grundplattan upp och ner i 1/10 mm-steg. Då blir det ännu enklare att anpassa profilfräsen korrekt till arbetsobjektet. Perfekt dammutsug är absolut nödvändigt när fint trädamm yr omkring. Därför har ett nytt utsugskoncept med sänkbar utsugsring utvecklats för OF Det garanterar en sugeffekt på upp till 99 %, även vid kantfräsning. Utsug av frässpån är bra för din hälsa, men det får inte hindra dig i arbetet. Därför är utsugsröret vridbart 45 för bästa möjliga slangstyrning. Fininställning i 1/10 mm-steg Det nya utsugskonceptet för OF 2200: Utsugsröret kan vridas 45 Utsugsringen kan sänkas Sammankoppling av grundplatta och motorenhet Spånuppsamlare för utsug vid kanter Med den nya snabbinställningen för profilfräsen kompletteras och finjusteras inställningen via den redan kända nollfunktionen. Utsugsringen kan skjutas upp för optimal sikt över fräsen och ritsen. När utsugsringen är nedsänkt och fräsen sänks, uppstår ett slutet spånrum som inte släpper ut något spån. 10

11 Från OF 2200 till bordsfräsen TF 2200 Stark även i lagarbete Tillsammans med CMS Compact Modul System-grundenheten blir den nya handöverfräsen den effektstarka bordsfräsen TF 2200: Idealisk för flexibel och effektiv bearbetning av stora arbetsobjekt och profiler. Här sker höjdinställningen enkelt uppifrån med en vev. Skyddshuven och de dubbla utsugsanslutningarna ger ett säkert och rent arbete vid bordet. Dessutom kan du byta ut fräsmodulen mot andra CMS-moduler för sågning eller slipning. Användningsområden för bordsfräsen TF 2200 Alla typer av fräsarbete: Fräsning av falsar, rundningar, radier och former Fräsning av former och radier med styrkullager Fogarbete med anslag För stora radier och profiler Skyddshuven ger perfekt dammutsug och god översikt över frässtället. Den ingår i setet till TF

12 Tillbehörs-Systainer för OF 2200 Ger större flexibilitet Tillsammans med tillbehörs-systainern blir OF 2200 ett flexibelt helhetssystem. Med systemet har du alltid de nödvändiga tillbehören till hands under alla typer av arbetsmoment. Och tack vare det verktygslösa glidsule- och kopierringsbytet kan du reagera snabbt och effektivt vad du än arbetar med. Glidsula Ø 36 mm: Speciellt för kopierringar på upp till 30 mm diameter är denna glidsula perfekt för kantarbete med små fräsar. Den förhindrar nämligen att fräsen tippar vid hörnfräsning. Glidsula Ø 36 mm med sugöppning: Speciellt för kopierringar på upp till 30 mm diameter är denna glidsula dessutom försedd med sugöppningar för utsug uppifrån. För säker och ren fräsning. 12

13 Allt detta ingår i tillbehörs- Systainer SYS 2: 3 glidsulor 4 kopierringar Ø 17, 24, 27, 40 mm 1 styranslagssats med glidsula 1 sidoanslag 2 styrstänger Glidsula med bredare anliggningsyta: Gör arbetet säkrare eftersom den minskar risken för att fräsen välter vid hörnfräsning och är idealisk för att styra OF 2200 utmed kanter. Styranslagssats med glidsula: Idealisk för långa sträckor - ger ett helt rakt resultat. Rälsanslag med 1/10 mm-exakt fininställning för styrskena FS/2. Glidsulan med höjdutjämning mot styrskenan ger handöverfräsen stabilitet. 13

14 Uthållig under arbete och lätt att hantera Handöverfräs OF 2200 Utförande tillbehörs-systainer 3 Tillbehörs- Systainer ZS-OF 2200, metriska enheter Leveransomfattning Med 1 st sidoanslag SA-OF 2200, styranslagssats FS-OF 2200, glidsula LA-OF 2200 Ø 36 CT, glidsula LA-OF 2200 Ø 36, glidsula med bred anliggningsyta AFB-OF 2200, kopierring med Ø 17, 24, 27, 40 mm, i SYSTAINER SYS 2 Art.nr Innehåll Glidsula LA-OF 2200 D36 CT Beskrivning/mått Speciellt för kopierringar upp till 30 mm Ø. Med sugöppningar för utsugning av spån uppifrån. Minskar samtidigt glidsulans öppning. Kan bytas utan verktyg. Art.nr Glidsula LA-OF 2200 D36 Idealisk för kantfräsning, med Ø 36 mm sulöppning. Tippar inte vid fräsning av hörn. Kan bytas utan verktyg Användningsexempel Falsning, notfräsning och profilfräsning Fräsning av stora utskärningar, cirklar och bågar med multifrässystemet MFS Tillverkning av hörnfogar på bänkskivor med APS-systemet för bänkskivor Fräsning av dörrtätningar och kantbeslag i fönster och dörrar Kantfräsning, utskärningar, noter och profilfräsning av mineralmaterial Tillverkning av trappvanger i hårt eller mjukt trä Stationär fräsning med bordsfräsen TF 2200 upp till en fräs-ø på 609 mm Glidsula med bred anliggningsyta AFB-OF 2200 Sidoanslag SA-OF 2200 Styranslagssats FS-OF 2200 Styrstång ST-OF 2200/2 Hindrar verktyget från att tippa och är idealisk för säker styrning av OF 2200 utmed kanten. Kan bytas utan verktyg. Exempelvis för falsning eller notfräsning. Med anpassningsbara plastglidbackar, 1/10 mm-exakt fininställning och utsugskåpa. (Styrstänger beställs separat.) Med 1/10 mm-exakt fininställning för styrskena FS/2. Glidsulan med höjdutjämning mot styrskenan ger handöverfräsen stabilitet. (Styrstänger beställs separat.) För användning av sidoanslag och styranslagssats. Längd 400 mm, ingår i tillbehörs-systainer ZS-OF De starka sidorna Bordsfräs TF 2200 Maximal kraftutveckling och fullt drag i hårda och tjocka material Kraftbesparande och exakt arbete tack vare 30 förskjutning av styrstängernas hållare Kopierring och glidsula byts helt utan verktyg Bekvämt fräsbyte i en handvändning med hjälp av vippknapp och spärrprincip Extremt vridstyv tack vare dubbel styrpelarfastsättning, vilket ger högre precision Enkel inställning av fräsdjup med 1/10 mm-precision Snabb inställning av profilfräs med till- och frånkopplingsbar grundplatta Upp till 99 % utsug vid kantfräsning genom nedsänkbar utsugsring och spånuppsamlare Tekniska data Tekniska data Effekt Frässlag Tomgångsvarvtal Fräsdiameter max Fininställning Anslutning av dammutsug Vikt 2200 W 80 mm varv/min 89 mm 1/10 mm Ø 36 mm (27 mm) 7,8 kg Effekt Tomgångsvarvtal Fräsdiameter max Fininställning Modulplattans mått Anslutning av dammutsug Totalvikt 2200 W varv/min 60 mm 1/10 mm 578 x 320 mm Ø 27/36 mm 29,4 kg Utförande Utförande Leveransomfattning Art.nr Leveransomfattning Art.nr 1 Handöverfräs OF 2200 EB-Plus Handöverfräs OF 2200 EB, spånuppsamlare, spännhylsa Ø 8 mm, spännhylsa Ø 12 mm, kopierring Ø 30 mm, monteringsverktyg, i SYSTAINER SYS Bordsfräs TF 2200 EB-Set Handöverfräs OF 2200 EB-Plus, CMS-grundenhet med fällbara ben, modulhållare, fräsanslag, skyddshuv, mottrycksanordning, montageklor, spännhylsa Ø 8 mm, spännhylsa Ø 12 mm, kopierring Ø 30 mm, utsugskåpa upptill, spånuppsamlare, monteringsverktyg Handöverfräs OF 2200 EB-Set Handöverfräs OF 2200 leveransomfattning enligt beskrivning ovan och tillbehörs- Systainer SYS Ännu mer mångsidig i ett set: Nya OF 2200 och tillbehörs-systainer

15 Systemöversikt och tillbehör Systemtillbehör Spännhylsa SZ-D 6,0/OF1400-OF2200 Spännhylsa SZ-D 8,0/OF 1400-OF 2200 Spännhylsa SZ-D 10,0/OF 1400-OF 2200 Spännhylsa SZ-D 12,0/OF 1400-OF 2200 Spännhylsa SZ-D 6,35/OF 1400-OF 2200 Spännhylsa SZ-D 9,53/OF 1400-OF 2200 Spännhylsa SZ-D 12,7/OF 1400-OF 2200 Kopierring KR-D 17,0/OF 2200 Kopierring KR-D 24,0/OF 2200 Kopierring KR-D 27,0/OF 2200 Kopierring KR-D 30,0/OF 2200 Kopierring KR-D 40,0/OF 2200 Spånuppsamlare KSF-OF 2200 Beskrivning/mått Dammtålig spännhylsa med spännmutter Kan bytas utan verktyg, kan kombineras med olika glidsulor Spånuppsamlare som byts utan verktyg, vridbar 360. För oslagbar utsugning vid fräsning av kanter. Ingår i leveransen till OF 2200 (reservdel) Art.nr Frässchablon MFS 400 För lätt fräsning av utskärningar eller cirklar För handöverfräsar med kopierringsfäste För utskärningar till 300 x 100 mm och cirklar till Ø 600 mm Frässchablon MFS 700 För lätt fräsning av utskärningar eller cirklar För handöverfräsar med kopierringsfäste För utskärningar till 600 x 300 mm och cirklar till Ø 1200 mm Förlängningsprofil MFS-VP 200 För att förlänga och utöka multifrässchabloner MFS 400 och MFS 700, profil 200 mm Förlängningsprofil MFS-VP 400 Förlängningsprofil MFS-VP 700 Förlängningsprofil MFS-VP 1000 Förlängningsprofil MFS-VP 2000 Dubbelanslag OF-FH 2200 Profil 400 mm Profil 700 mm Profil 1000 mm Profil 2000 mm (utan skala) Till exempel vid fräsning av spår för dörrtätningslister eller lås till säkerhetsdörrar Bänkskivsschablon APS 900 För hörn- och skivfogar upp till 600 mm eller upp till 900 mm, om frässchablonen förskjuts på profilen. Fräs-Ø 14 mm och kopierring Ø 30 mm krävs Mobil dammsugare CTM 33 För trädamm och damm med MAK-värden > 0,1 mg/cm 3, 1 filtersäck monterad, sugslang D 27x3,5 m-as, förslutningslock för sugrör, behållar-/filtersäcksvolym max 33/30 l, mått (lxbxh) 625 x 380 x 550 mm, vikt 14,5 kg, i kartong. Ytterligare modeller finner du i fackhandeln, i Festools huvudkatalog eller på Festools hemsida Fräsar Festool har ett mycket rikt produktutbud med mer än 160 fräsar. I kvaliteterna HS och HW, för olika skaftdiameter. Mer information finner du i fackhandeln, i Festools huvudkatalog eller på Festools hemsida. 15
