1 bruksanvisning KF 2185NE RF A+

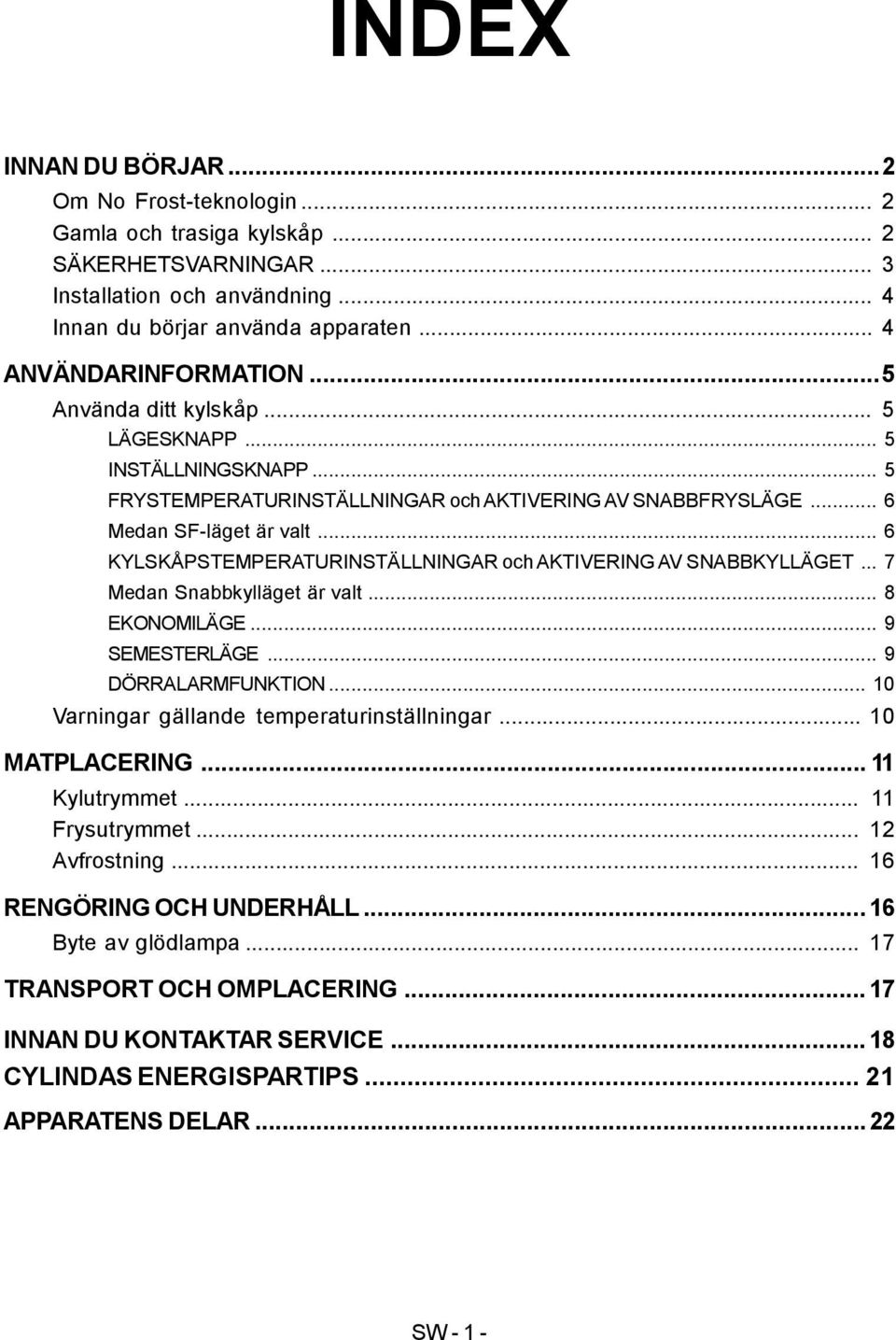

2 INDEX INNAN DU BÖRJAR...2 Om No Frost-teknologin... 2 Gamla och trasiga kylskåp... 2 SÄKERHETSVARNINGAR... 3 Installation och användning... 4 Innan du börjar använda apparaten... 4 ANVÄNDARINFORMATION...5 Använda ditt kylskåp... 5 LÄGESKNAPP... 5 INSTÄLLNINGSKNAPP... 5 FRYSTEMPERATURINSTÄLLNINGAR och AKTIVERING AV SNABBFRYSLÄGE... 6 Medan SF-läget är valt... 6 KYLSKÅPSTEMPERATURINSTÄLLNINGAR och AKTIVERING AV SNABBKYLLÄGET... 7 Medan Snabbkylläget är valt... 8 EKONOMILÄGE... 9 SEMESTERLÄGE... 9 DÖRRALARMFUNKTION Varningar gällande temperaturinställningar MATPLACERING Kylutrymmet Frysutrymmet Avfrostning RENGÖRING OCH UNDERHÅLL Byte av glödlampa TRANSPORT OCH OMPLACERING INNAN DU KONTAKTAR SERVICE CYLINDAS ENERGISPARTIPS APPARATENS DELAR...22 SW - 1 -

3 DEL 1. INNAN DU BÖRJAR Om No Frost-teknologin No frost-kylskåp skiljer sig från statiska kylskåp på grund av dess funktion. I normala kylskåp orsakar fukten som skapas när frysdörren öppnas, och fukten som avges från maten, isbildning i frysen. För att smälta isen och frosten som uppstår när dörren öppnas, mat fryses ner och så vidare krävs mycket arbete. I no-frost-apparater å andra sidan, är situationen annorlunda. Torr och kall luft blåses in i kyl- och frysdelen homogent med hjälp av en fläkt. Tack vare den kalla luften som distribueras jämnt mellan hyllorna blir temperaturen jämn och kall och ingen fukt eller isbildning tillåts. Därför erbjuder din no-frost-apparat enkel användning och ger tillsammans med dess stora volym och estetiska uttryck en kvalitetsprodukt. Gamla och trasiga kylskåp Om denna apparat ska ersätta en gammal, utrustad med ett lås, spärr eller liknande, se till att följa säkerhetsanvisningarna för att undvika att barn blir inlåsta utrustningen och för att undvika olyckor. Gamla kylar och frysar innehåller en kylgas som består av isoleringsmaterial och CFC. Se därför till att du iakktar försiktighet och tar hänsyn till miljön när du kasserar din gamla apparat. VIKTIG INFORMATION: Läs denna användarmanual ordentligt innan du installerar och använder produkten. Vårt företag kan inte hållas ansvariga för potentiella skador som uppstår på grund av brist på försiktighet och uppmärksamhet. Observera alla varningar på enheten och i användarmanualen och håll denna manual lättillgänglig om framtida problem uppstår. SW - 2 -

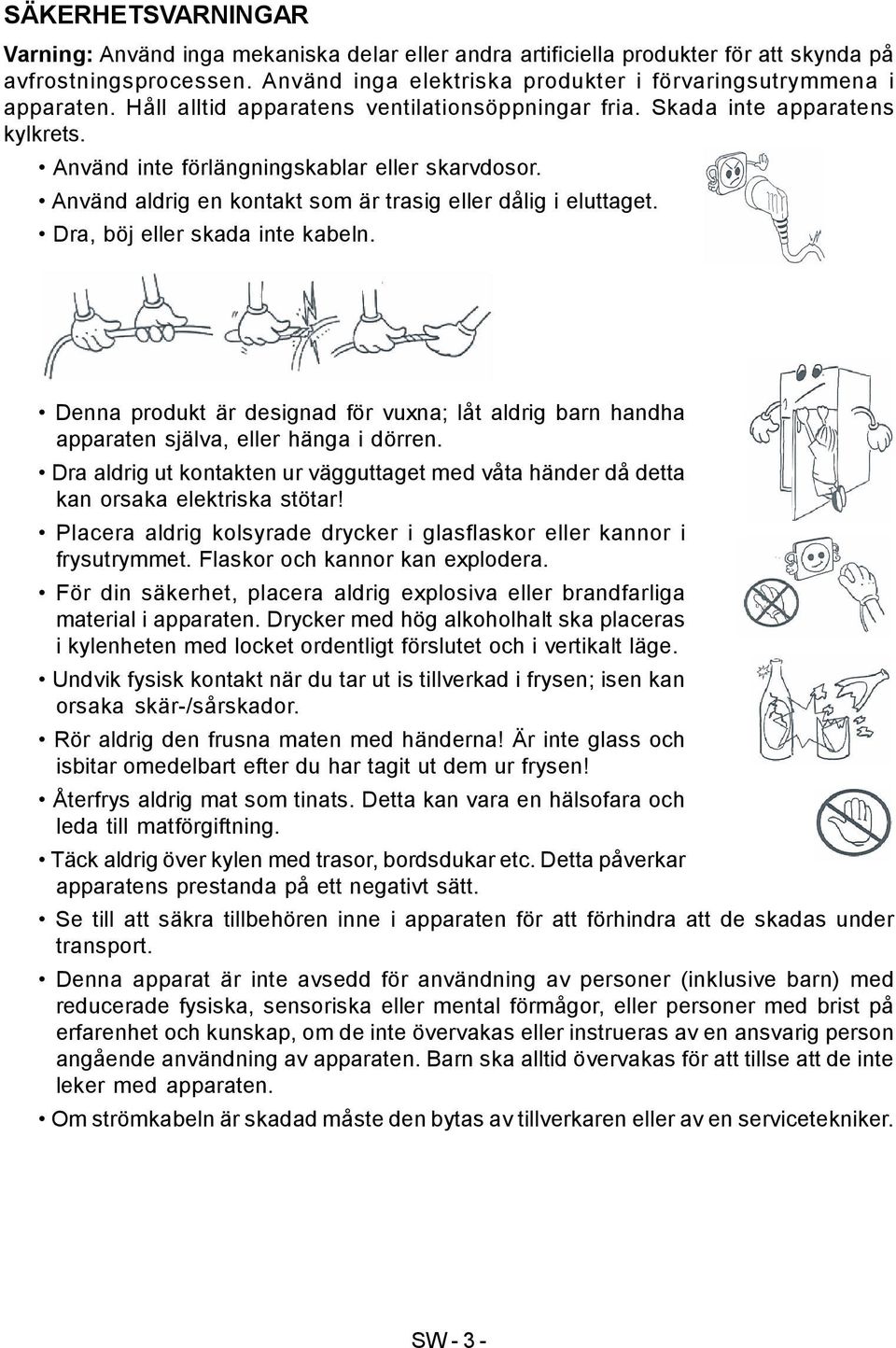

4 SÄKERHETSVARNINGAR Varning: Använd inga mekaniska delar eller andra artificiella produkter för att skynda på avfrostningsprocessen. Använd inga elektriska produkter i förvaringsutrymmena i apparaten. Håll alltid apparatens ventilationsöppningar fria. Skada inte apparatens kylkrets. Använd inte förlängningskablar eller skarvdosor. Använd aldrig en kontakt som är trasig eller dålig i eluttaget. Dra, böj eller skada inte kabeln. Denna produkt är designad för vuxna; låt aldrig barn handha apparaten själva, eller hänga i dörren. Dra aldrig ut kontakten ur vägguttaget med våta händer då detta kan orsaka elektriska stötar! Placera aldrig kolsyrade drycker i glasflaskor eller kannor i frysutrymmet. Flaskor och kannor kan explodera. För din säkerhet, placera aldrig explosiva eller brandfarliga material i apparaten. Drycker med hög alkoholhalt ska placeras i kylenheten med locket ordentligt förslutet och i vertikalt läge. Undvik fysisk kontakt när du tar ut is tillverkad i frysen; isen kan orsaka skär-/sårskador. Rör aldrig den frusna maten med händerna! Är inte glass och isbitar omedelbart efter du har tagit ut dem ur frysen! Återfrys aldrig mat som tinats. Detta kan vara en hälsofara och leda till matförgiftning. Täck aldrig över kylen med trasor, bordsdukar etc. Detta påverkar apparatens prestanda på ett negativt sätt. Se till att säkra tillbehören inne i apparaten för att förhindra att de skadas under transport. Denna apparat är inte avsedd för användning av personer (inklusive barn) med reducerade fysiska, sensoriska eller mental förmågor, eller personer med brist på erfarenhet och kunskap, om de inte övervakas eller instrueras av en ansvarig person angående användning av apparaten. Barn ska alltid övervakas för att tillse att de inte leker med apparaten. Om strömkabeln är skadad måste den bytas av tillverkaren eller av en servicetekniker. SW - 3 -

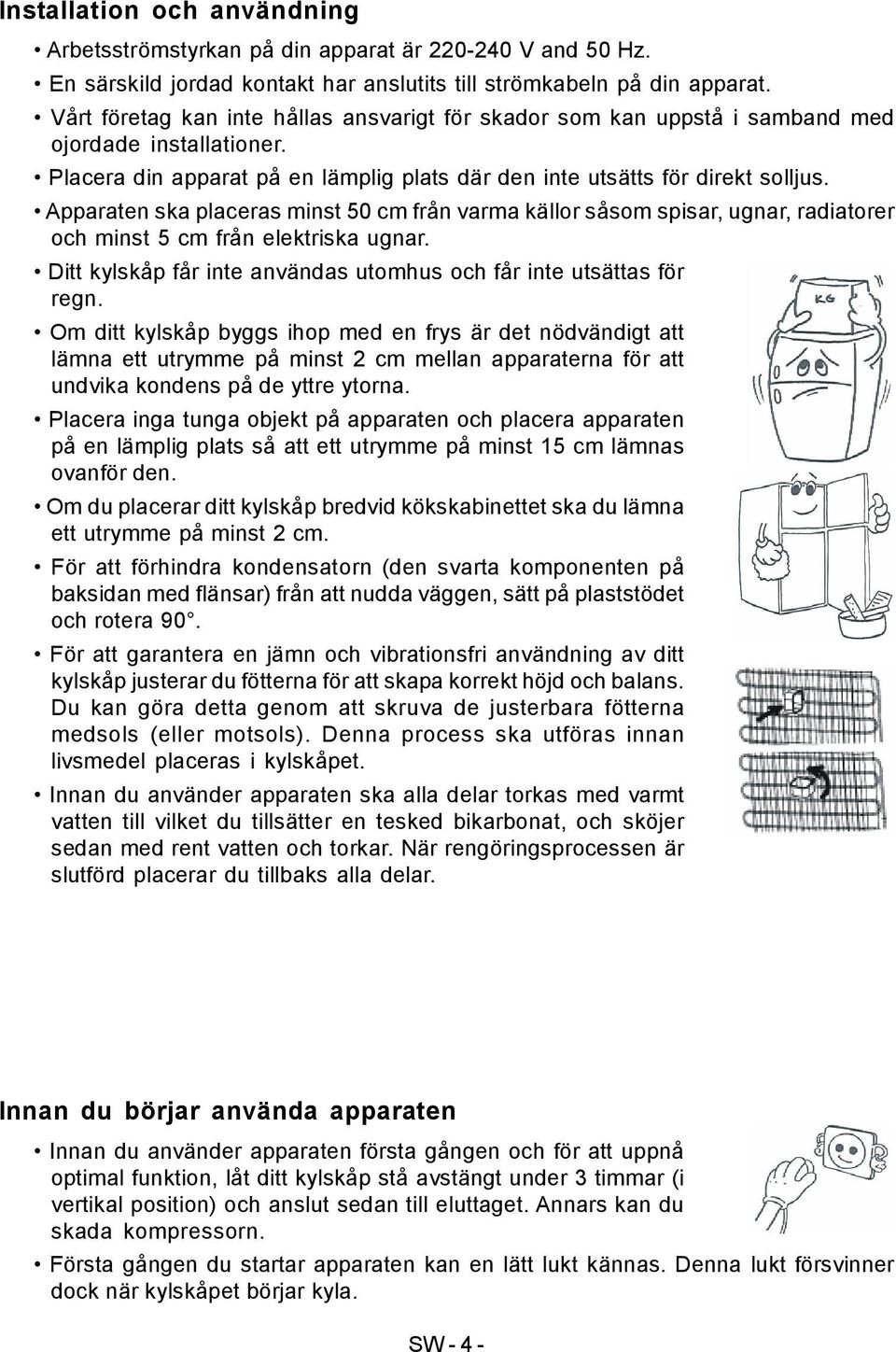

5 Installation och användning Arbetsströmstyrkan på din apparat är V and 50 Hz. En särskild jordad kontakt har anslutits till strömkabeln på din apparat. Vårt företag kan inte hållas ansvarigt för skador som kan uppstå i samband med ojordade installationer. Placera din apparat på en lämplig plats där den inte utsätts för direkt solljus. Apparaten ska placeras minst 50 cm från varma källor såsom spisar, ugnar, radiatorer och minst 5 cm från elektriska ugnar. Ditt kylskåp får inte användas utomhus och får inte utsättas för regn. Om ditt kylskåp byggs ihop med en frys är det nödvändigt att lämna ett utrymme på minst 2 cm mellan apparaterna för att undvika kondens på de yttre ytorna. Placera inga tunga objekt på apparaten och placera apparaten på en lämplig plats så att ett utrymme på minst 15 cm lämnas ovanför den. Om du placerar ditt kylskåp bredvid kökskabinettet ska du lämna ett utrymme på minst 2 cm. För att förhindra kondensatorn (den svarta komponenten på baksidan med flänsar) från att nudda väggen, sätt på plaststödet och rotera 90. För att garantera en jämn och vibrationsfri användning av ditt kylskåp justerar du fötterna för att skapa korrekt höjd och balans. Du kan göra detta genom att skruva de justerbara fötterna medsols (eller motsols). Denna process ska utföras innan livsmedel placeras i kylskåpet. Innan du använder apparaten ska alla delar torkas med varmt vatten till vilket du tillsätter en tesked bikarbonat, och sköjer sedan med rent vatten och torkar. När rengöringsprocessen är slutförd placerar du tillbaks alla delar. Innan du börjar använda apparaten Innan du använder apparaten första gången och för att uppnå optimal funktion, låt ditt kylskåp stå avstängt under 3 timmar (i vertikal position) och anslut sedan till eluttaget. Annars kan du skada kompressorn. Första gången du startar apparaten kan en lätt lukt kännas. Denna lukt försvinner dock när kylskåpet börjar kyla. SW - 4 -

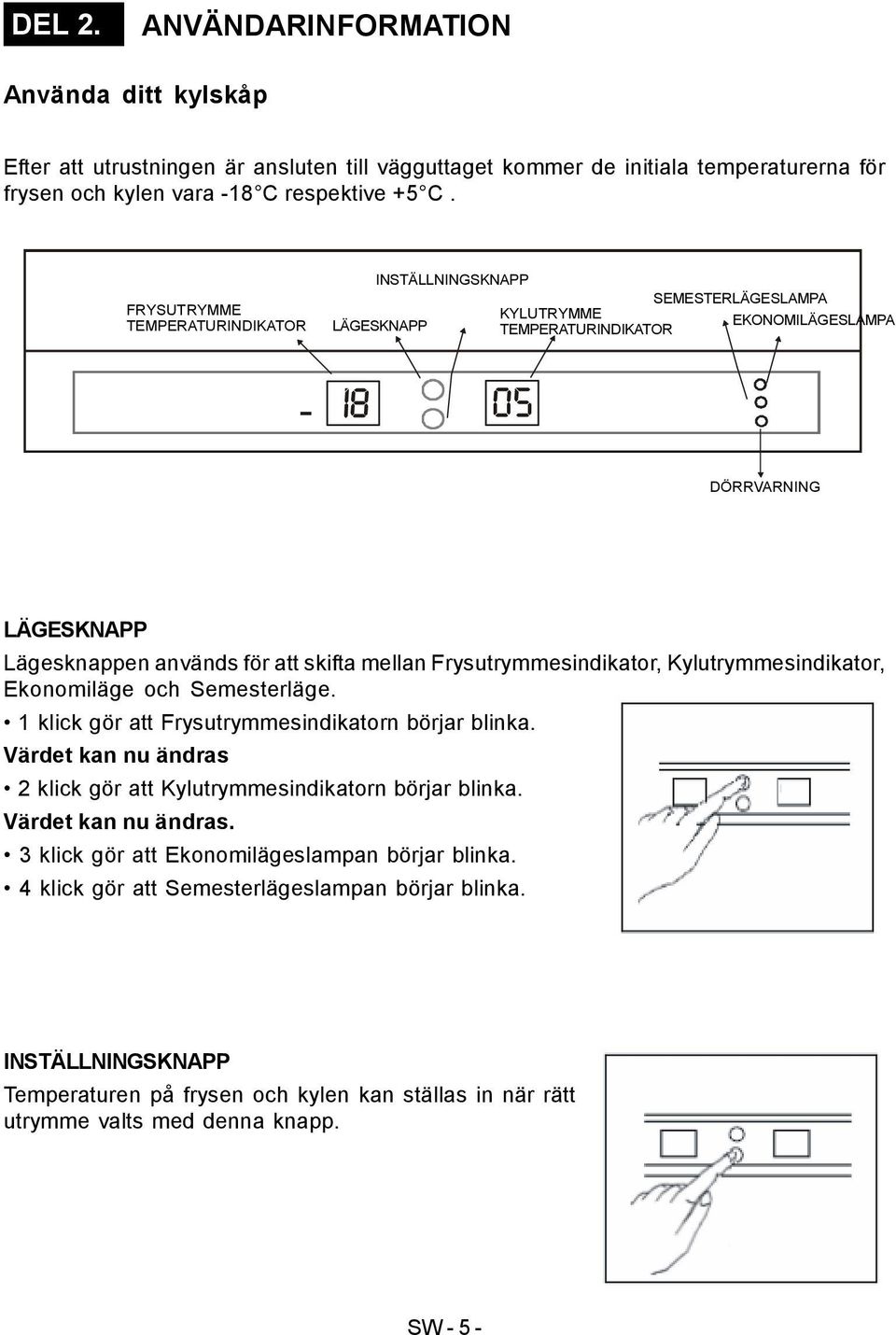

6 DEL 2. ANVÄNDARINFORMATION Använda ditt kylskåp Efter att utrustningen är ansluten till vägguttaget kommer de initiala temperaturerna för frysen och kylen vara -18 C respektive +5 C. FRYSUTRYMME TEMPERATURINDIKATOR - INSTÄLLNINGSKNAPP SEMESTERLÄGESLAMPA KYLUTRYMME LÄGESKNAPP EKONOMILÄGESLAMPA TEMPERATURINDIKATOR DÖRRVARNING LÄGESKNAPP Lägesknappen används för att skifta mellan Frysutrymmesindikator, Kylutrymmesindikator, Ekonomiläge och Semesterläge. 1 klick gör att Frysutrymmesindikatorn börjar blinka. Värdet kan nu ändras 2 klick gör att Kylutrymmesindikatorn börjar blinka. Värdet kan nu ändras. 3 klick gör att Ekonomilägeslampan börjar blinka. 4 klick gör att Semesterlägeslampan börjar blinka. INSTÄLLNINGSKNAPP Temperaturen på frysen och kylen kan ställas in när rätt utrymme valts med denna knapp. SW - 5 -

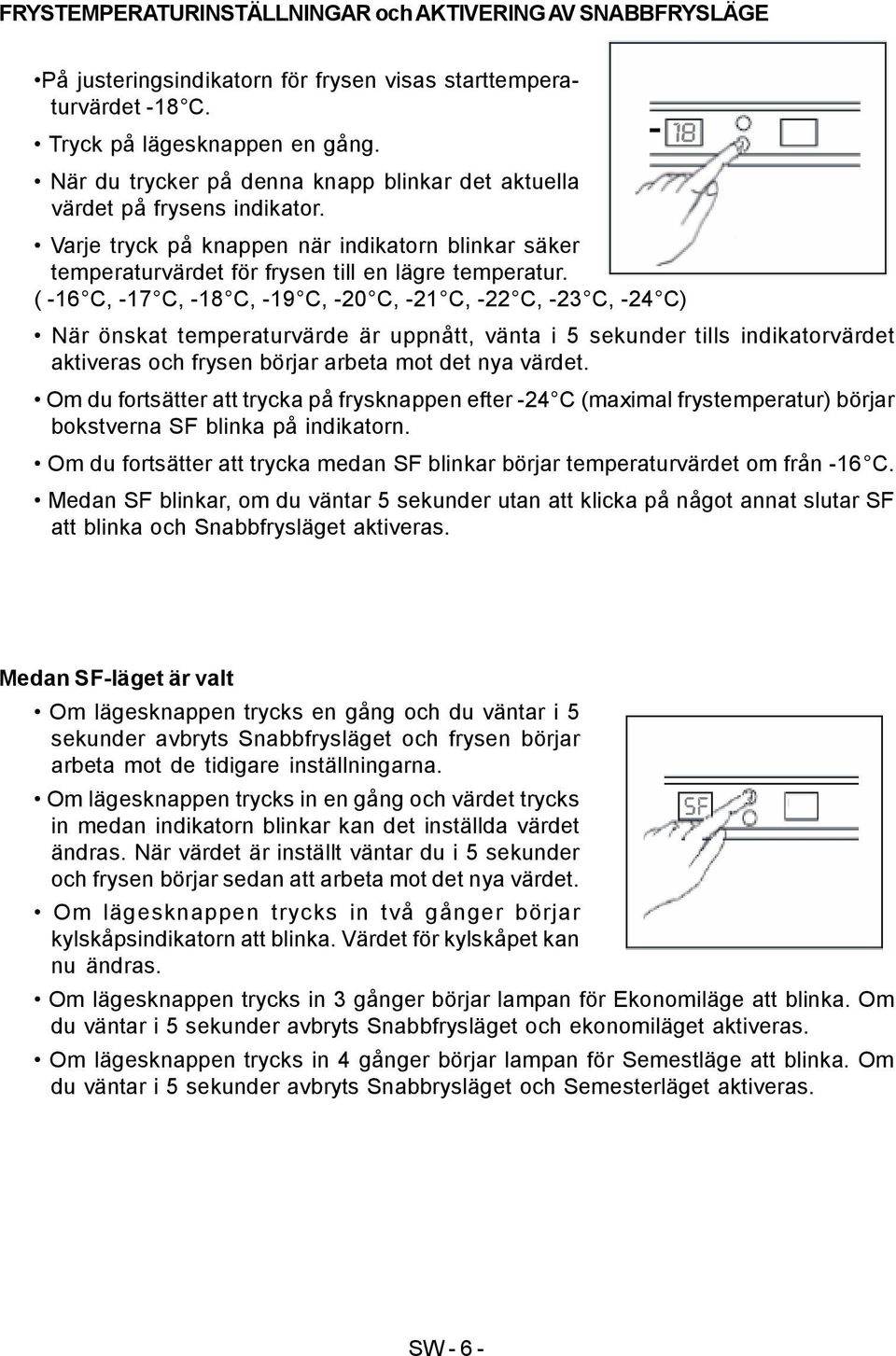

7 FRYSTEMPERATURINSTÄLLNINGAR och AKTIVERING AV SNABBFRYSLÄGE På justeringsindikatorn för frysen visas starttemperaturvärdet -18 C. Tryck på lägesknappen en gång. När du trycker på denna knapp blinkar det aktuella värdet på frysens indikator. Varje tryck på knappen när indikatorn blinkar säker temperaturvärdet för frysen till en lägre temperatur. ( -16 C, -17 C, -18 C, -19 C, -20 C, -21 C, -22 C, -23 C, -24 C) När önskat temperaturvärde är uppnått, vänta i 5 sekunder tills indikatorvärdet aktiveras och frysen börjar arbeta mot det nya värdet. Om du fortsätter att trycka på frysknappen efter -24 C (maximal frystemperatur) börjar bokstverna SF blinka på indikatorn. Om du fortsätter att trycka medan SF blinkar börjar temperaturvärdet om från -16 C. Medan SF blinkar, om du väntar 5 sekunder utan att klicka på något annat slutar SF att blinka och Snabbfrysläget aktiveras. Medan SF-läget är valt Om lägesknappen trycks en gång och du väntar i 5 sekunder avbryts Snabbfrysläget och frysen börjar arbeta mot de tidigare inställningarna. Om lägesknappen trycks in en gång och värdet trycks in medan indikatorn blinkar kan det inställda värdet ändras. När värdet är inställt väntar du i 5 sekunder och frysen börjar sedan att arbeta mot det nya värdet. Om lägesknappen trycks in två gånger börjar kylskåpsindikatorn att blinka. Värdet för kylskåpet kan nu ändras. Om lägesknappen trycks in 3 gånger börjar lampan för Ekonomiläge att blinka. Om du väntar i 5 sekunder avbryts Snabbfrysläget och ekonomiläget aktiveras. Om lägesknappen trycks in 4 gånger börjar lampan för Semestläge att blinka. Om du väntar i 5 sekunder avbryts Snabbrysläget och Semesterläget aktiveras. SW - 6 -

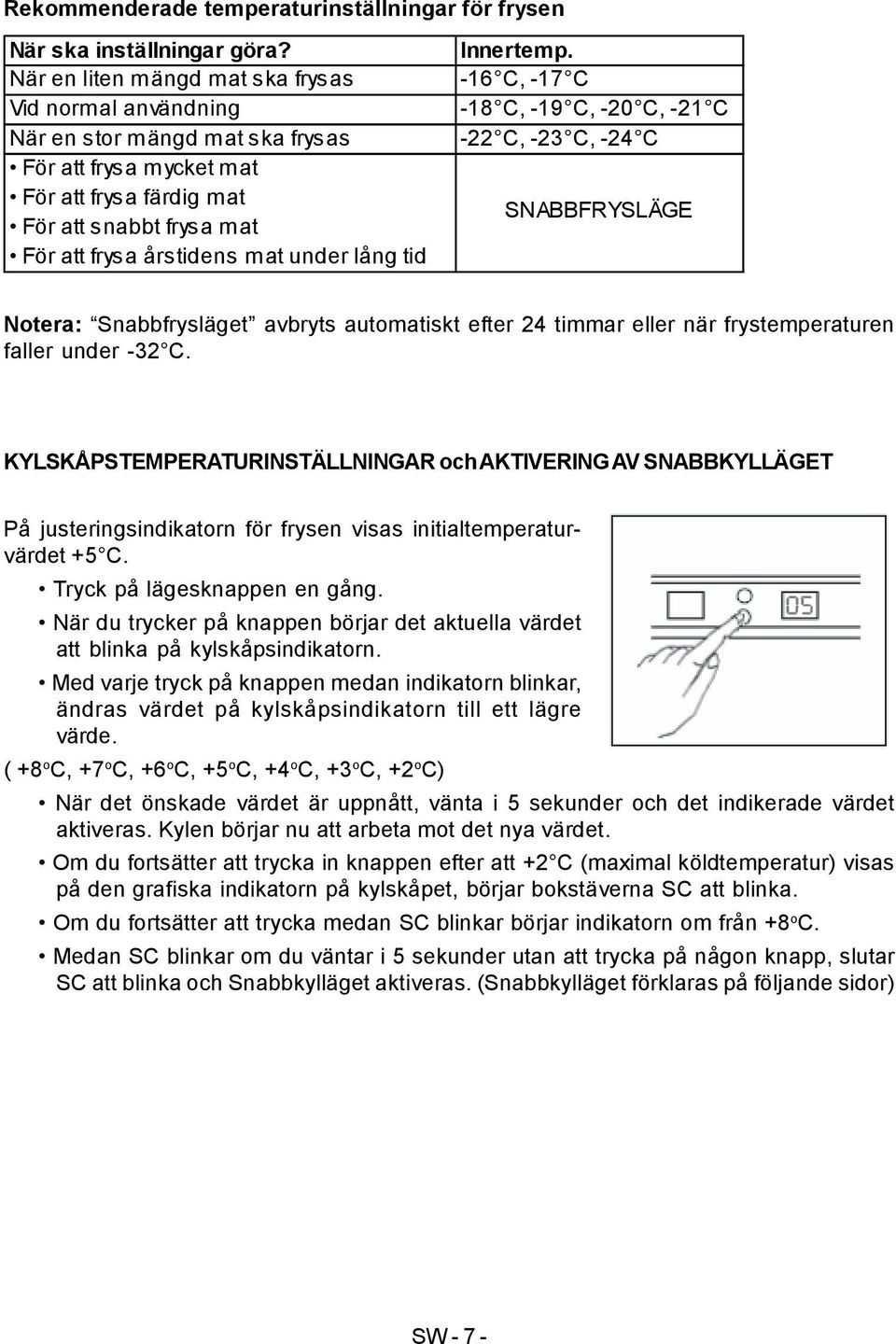

8 Rekommenderade temperaturinställningar för frysen När ska inställningar göra? När en liten mängd mat ska frysas Vid normal användning När en stor mängd mat ska frysas För att frysa mycket mat För att frysa färdig mat För att snabbt frysa mat För att frysa årstidens mat under lång tid Innertemp. -16 C, -17 C -18 C, -19 C, -20 C, -21 C -22 C, -23 C, -24 C SNABBFRYSLÄGE Notera: Snabbfrysläget avbryts automatiskt efter 24 timmar eller när frystemperaturen faller under -32 C. KYLSKÅPSTEMPERATURINSTÄLLNINGAR och AKTIVERING AV SNABBKYLLÄGET På justeringsindikatorn för frysen visas initialtemperaturvärdet +5 C. Tryck på lägesknappen en gång. När du trycker på knappen börjar det aktuella värdet att blinka på kylskåpsindikatorn. Med varje tryck på knappen medan indikatorn blinkar, ändras värdet på kylskåpsindikatorn till ett lägre värde. ( +8 o C, +7 o C, +6 o C, +5 o C, +4 o C, +3 o C, +2 o C) När det önskade värdet är uppnått, vänta i 5 sekunder och det indikerade värdet aktiveras. Kylen börjar nu att arbeta mot det nya värdet. Om du fortsätter att trycka in knappen efter att +2 C (maximal köldtemperatur) visas på den grafiska indikatorn på kylskåpet, börjar bokstäverna SC att blinka. Om du fortsätter att trycka medan SC blinkar börjar indikatorn om från +8 o C. Medan SC blinkar om du väntar i 5 sekunder utan att trycka på någon knapp, slutar SC att blinka och Snabbkylläget aktiveras. (Snabbkylläget förklaras på följande sidor) SW - 7 -

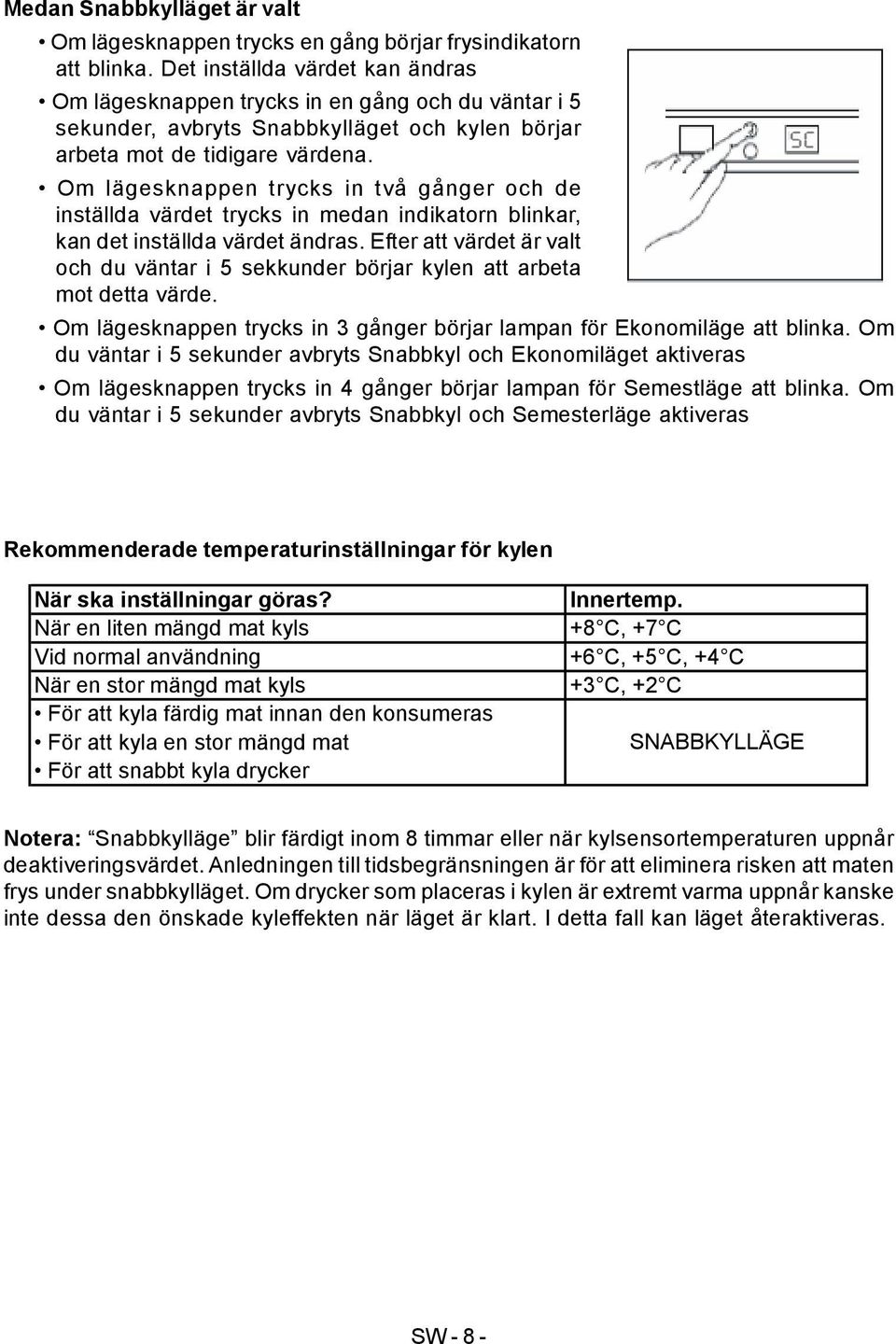

9 Medan Snabbkylläget är valt Om lägesknappen trycks en gång börjar frysindikatorn att blinka. Det inställda värdet kan ändras Om lägesknappen trycks in en gång och du väntar i 5 sekunder, avbryts Snabbkylläget och kylen börjar arbeta mot de tidigare värdena. Om lägesknappen trycks in två gånger och de inställda värdet trycks in medan indikatorn blinkar, kan det inställda värdet ändras. Efter att värdet är valt och du väntar i 5 sekkunder börjar kylen att arbeta mot detta värde. Om lägesknappen trycks in 3 gånger börjar lampan för Ekonomiläge att blinka. Om du väntar i 5 sekunder avbryts Snabbkyl och Ekonomiläget aktiveras Om lägesknappen trycks in 4 gånger börjar lampan för Semestläge att blinka. Om du väntar i 5 sekunder avbryts Snabbkyl och Semesterläge aktiveras Rekommenderade temperaturinställningar för kylen När ska inställningar göras? När en liten mängd mat kyls Vid normal användning När en stor mängd mat kyls För att kyla färdig mat innan den konsumeras För att kyla en stor mängd mat För att snabbt kyla drycker Innertemp. +8 C, +7 C +6 C, +5 C, +4 C +3 C, +2 C SNABBKYLLÄGE Notera: Snabbkylläge blir färdigt inom 8 timmar eller när kylsensortemperaturen uppnår deaktiveringsvärdet. Anledningen till tidsbegränsningen är för att eliminera risken att maten frys under snabbkylläget. Om drycker som placeras i kylen är extremt varma uppnår kanske inte dessa den önskade kyleffekten när läget är klart. I detta fall kan läget återaktiveras. SW - 8 -

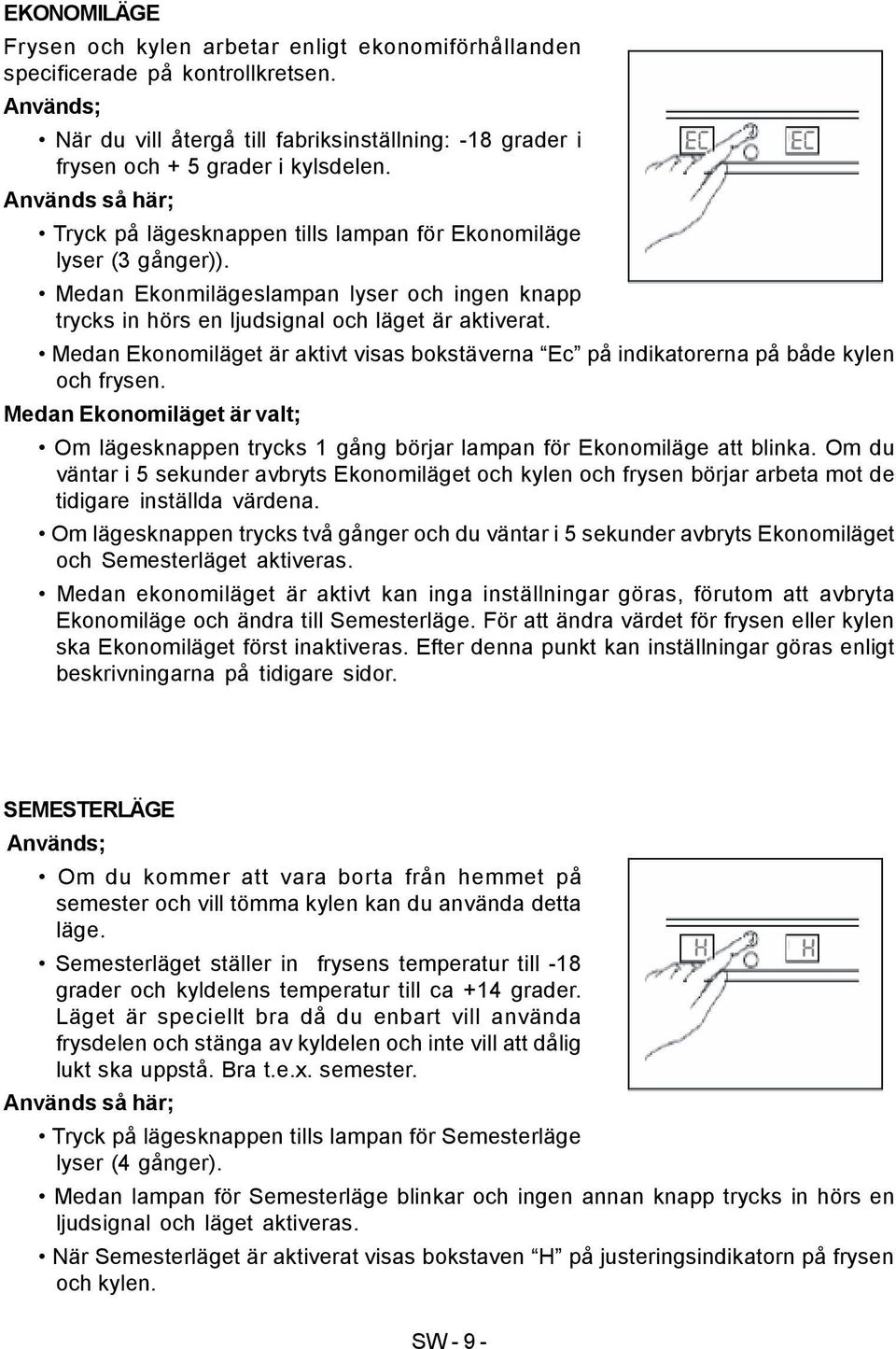

10 EKONOMILÄGE Frysen och kylen arbetar enligt ekonomiförhållanden specificerade på kontrollkretsen. Används; När du vill återgå till fabriksinställning: -18 grader i frysen och + 5 grader i kylsdelen. Används så här; Tryck på lägesknappen tills lampan för Ekonomiläge lyser (3 gånger)). Medan Ekonmilägeslampan lyser och ingen knapp trycks in hörs en ljudsignal och läget är aktiverat. Medan Ekonomiläget är aktivt visas bokstäverna Ec på indikatorerna på både kylen och frysen. Medan Ekonomiläget är valt; Om lägesknappen trycks 1 gång börjar lampan för Ekonomiläge att blinka. Om du väntar i 5 sekunder avbryts Ekonomiläget och kylen och frysen börjar arbeta mot de tidigare inställda värdena. Om lägesknappen trycks två gånger och du väntar i 5 sekunder avbryts Ekonomiläget och Semesterläget aktiveras. Medan ekonomiläget är aktivt kan inga inställningar göras, förutom att avbryta Ekonomiläge och ändra till Semesterläge. För att ändra värdet för frysen eller kylen ska Ekonomiläget först inaktiveras. Efter denna punkt kan inställningar göras enligt beskrivningarna på tidigare sidor. SEMESTERLÄGE Används; Om du kommer att vara borta från hemmet på semester och vill tömma kylen kan du använda detta läge. Semesterläget ställer in frysens temperatur till -18 grader och kyldelens temperatur till ca +14 grader. Läget är speciellt bra då du enbart vill använda frysdelen och stänga av kyldelen och inte vill att dålig lukt ska uppstå. Bra t.e.x. semester. Används så här; Tryck på lägesknappen tills lampan för Semesterläge lyser (4 gånger). Medan lampan för Semesterläge blinkar och ingen annan knapp trycks in hörs en ljudsignal och läget aktiveras. När Semesterläget är aktiverat visas bokstaven H på justeringsindikatorn på frysen och kylen. SW - 9 -

11 Medan Semesterläget är valt; Om lägesknappen trycks in 1 gång börjar lampan för Semesterläge att blinka. Om du väntar i 5 sekunder avbryts Semesterläget och kylen och frysen börjar att arbeta mot tidigare inställda värden. Om lägesknappen trycks två gånger och du väntar i 5 sekunder inaktiveras Semesterläget och Ekonomiläget aktiveras. Medan Semesterläget är aktivt kan inga inställningar göras förutom inaktivering av Semesterläge och ändring till Ekonomiläge. För att ändra det inställda värdet för frysen och kylen måste Semesterläget först avbrytas. Efter denna punkt kan inställningar göras enligt beskrivningarna på tidigare sidor. DÖRRALARMFUNKTION När dörren till kylen är öppen blir alarmlampan röd, om den är öppen under längre än 2 minuter hörs en varningssignal. Varningar gällande temperaturinställningar Dina temperaturinställningar kommer fortfarande att gälla under strömavbrott. Byt inte till någon annan justering innan du avslutat en tidigare inställning Temperaturinställningarna ska göras med hänsyn tagen till hur ofta dörren till kylen och frysen öppnas och stängs, mängden mat som förvaras och medeltemperaturen där apparaten är placerad. Beroende på medeltemperaturen måste din apparat arbeta utan avbrott i upp till 24 timmar för att kyla ner helt efter att den startats upp första gången. Under denna period ska inte dörrarna öppnas och stängas frekvent och apparaten ska inte överfyllas. För att förhindra skador på kompressorn när du vill starta upp apparaten igen efter att den varit urkopplad ur vägguttaget eller efter ett strömavbrott, finns en funktion som startar upp apparaten med 5 minuters fördröjning. Din apparat startar upp normalt efter 5 minuter SW

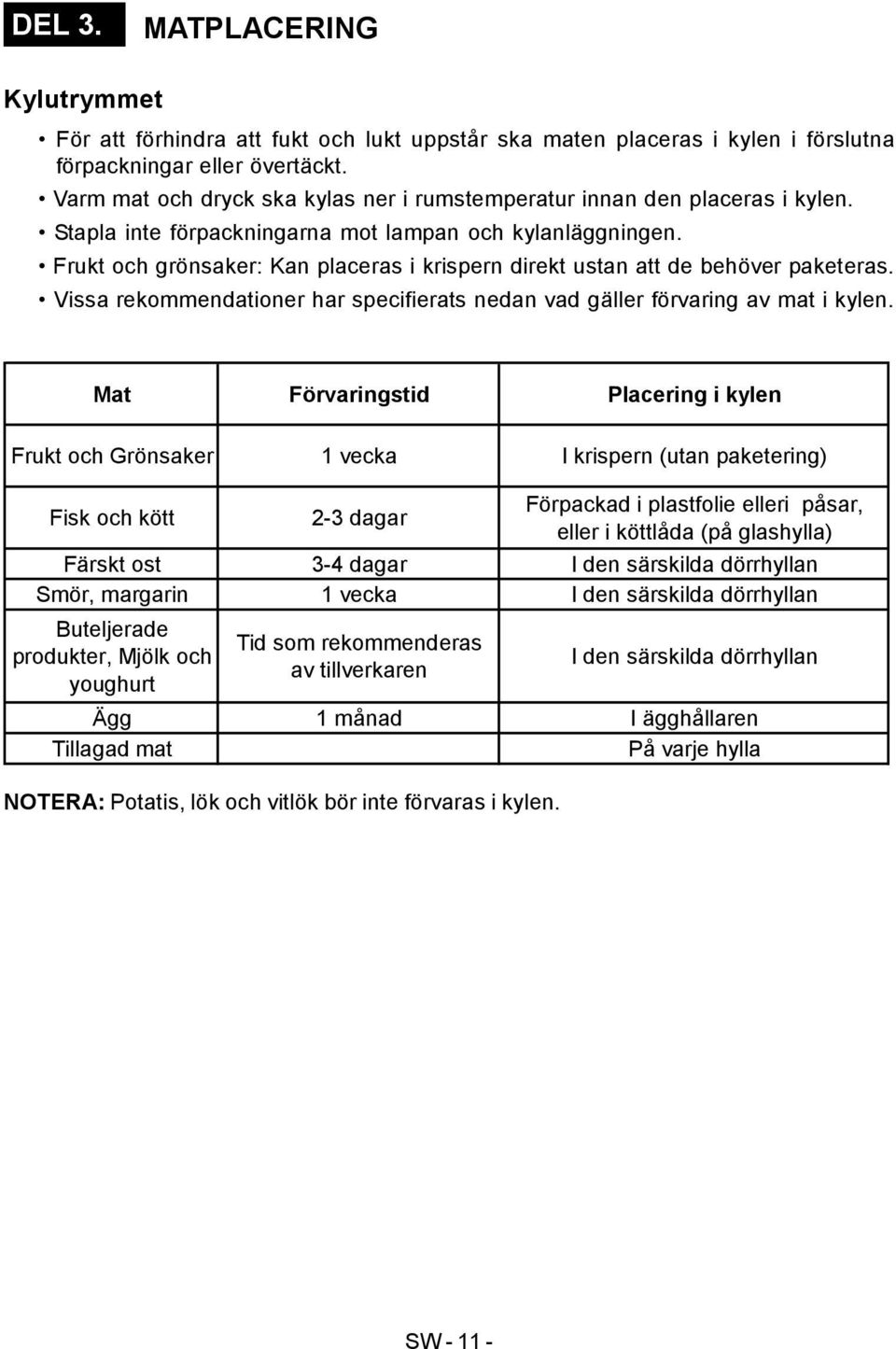

12 DEL 3. MATPLACERING Kylutrymmet För att förhindra att fukt och lukt uppstår ska maten placeras i kylen i förslutna förpackningar eller övertäckt. Varm mat och dryck ska kylas ner i rumstemperatur innan den placeras i kylen. Stapla inte förpackningarna mot lampan och kylanläggningen. Frukt och grönsaker: Kan placeras i krispern direkt ustan att de behöver paketeras. Vissa rekommendationer har specifierats nedan vad gäller förvaring av mat i kylen. Mat Förvaringstid Placering i kylen Frukt och Grönsaker 1 vecka I krispern (utan paketering) Fisk och kött 2-3 dagar Förpackad i plastfolie elleri påsar, eller i köttlåda (på glashylla) Färskt ost 3-4 dagar I den särskilda dörrhyllan Smör, margarin 1 vecka I den särskilda dörrhyllan Buteljerade produkter, Mjölk och youghurt Tid som rekommenderas av tillverkaren I den särskilda dörrhyllan Ägg 1 månad I ägghållaren Tillagad mat På varje hylla NOTERA: Potatis, lök och vitlök bör inte förvaras i kylen. SW

13 Frysutrymmet Använd frysen för förvaring av frusen mat under lång tid och för tillverkning av is. För att utnyttja frysfackets fulla kapacitet, vänligen använd endast glasskivor i de övre och mittersta sektionerna. Vänligen använd den lägre lådan i den nedre sektionen. Om du ska använda apparaten med maximal fryskapacitet: Använd läget Snabbfrys när du flyttar fryst mat som legat i den övre delen till andra korgar. Efter 24 timmar lämnar din frys Snabbfrys automatiskt. Placera maten du vill frysa till den översta korgen i frysen utan förlänga fryskapaciteten. (Din frys har möjligheten att frysa 13 kg vid - 25 C och 7.5 kg vid - 32 C) Aktivera sedan Snabbfrys igen. Du kan placera maten bredvid den andra frysta maten efter att den blivit fryst (efter minst 24 timmar efter den andra aktiveringen av Snabbfrys ). Om du fryser cirka 3 kg mat: Det är viktigt att placera maten som ska frysas separat från annan redan fryst mat och sedan aktivera Snabbfrys. Du kan placera maten bredvid redan fryset mat efter att den är nedfryst (efter minst 24 timmar). För att utnyttja frysavdelningen till fullo, använd glashyllor på övre och mellan-läget. För den nedre delen använd fryslåda För effektivaste infrysning: placera matvaror som ska frysas in i den övre delen av frysen. Efter infrysning flytta till lämplig hylla (efter 24 timmar) Placera inte mat du ska frysa bredvid redan fryst mat. Maten du ska frysta (kött, färst, fisk etc) blir bäst om den delas upp i sådan portioner som sedan ska konsumeras. Detta för att undvika omfrysning. Frys aldrig om redan upptinad mat. Detta kan vara skadligt för din hälsa och leda till matförgiftning. Placera ingen varm mat i frysen före den kallnat. Du riskerar att få den andra frysta maten dålig. När du köper fryst mat, se till att den tidigare varit fryst under riktiga förhållanden och att förpackningen inte är skadad. Kontrollera datumet på förpackningen. Saknar förpackningen datummärkning bör maten konsumeras så snart som möjligt. Fryst mat som fraktats hem från affären bör läggas på snabbfryshyllan så snart som möjligt. Använd inte dörrhyllorna för nedfrysning. Om du i affären känner att förpackningen du vill köpa är fuktig och luktar, kan maten har varit fryst på ett undermåligt sätt och bör därför inte köpas! Lagrinstiden för fryst mat varierar beroende på den omkringvarande temperaturen, frekvent öppnande och stängande av dörrar, termostatinställningar, livsmedelstyg och tiden det tog från affären tills maten hamnade i frysen. Under långvariga strömavbrott får du inte öppna dörren till frysen. Apparaten ska kunna hålla maten fryst i 13 timmar i en omkringvarande rumstemperatur på 25 C och i ca 10 timmar i en rumstemperatur på 32 C. Detta värde kan minska under högre temperaturer. Under längre strömavbrott får du inte frysa om maten utan den måste konsumeras så snart som möjligt. Vissa rekommendationer finns specificerade på sidorna 13, 14 och 15 för placering och förvaring av mat i frysen. SW

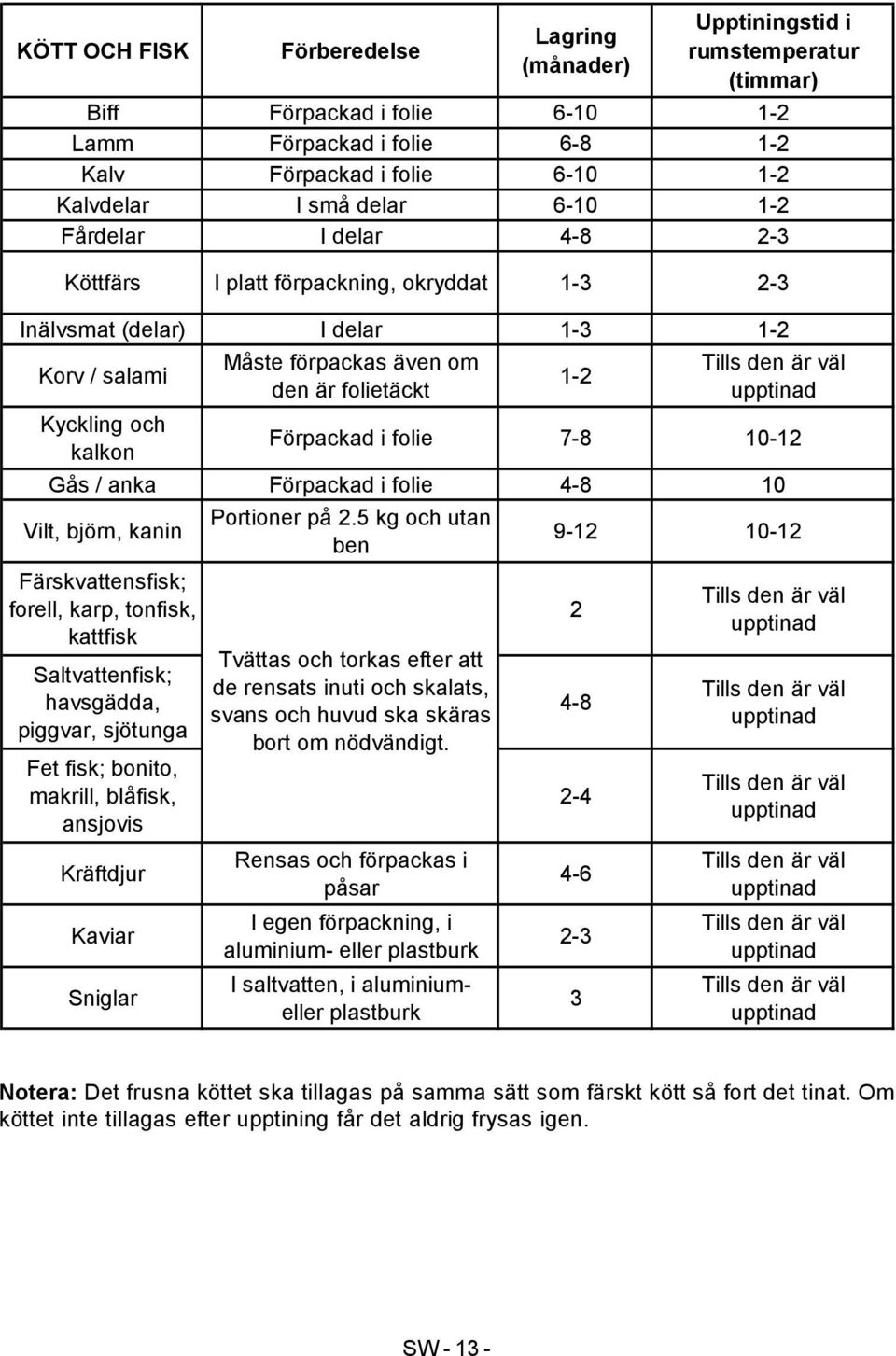

14 KÖTT OCH FISK Förberedelse Lagring (månader) Upptiningstid i rumstemperatur (timmar) Biff Förpackad i folie Lamm Förpackad i folie Kalv Förpackad i folie Kalvdelar I små delar Fårdelar I delar Köttfärs I platt förpackning, okryddat Inälvsmat (delar) I delar Korv / salami Kyckling och kalkon Måste förpackas även om den är folietäckt 1-2 Tills den är väl upptinad Förpackad i folie Gås / anka Förpackad i folie Vilt, björn, kanin Färskvattensfisk; forell, karp, tonfisk, kattfisk Saltvattenfisk; havsgädda, piggvar, sjötunga Fet fisk; bonito, makrill, blåfisk, ansjovis Kräftdjur Kaviar Sniglar Portioner på 2.5 kg och utan ben Tvättas och torkas efter att de rensats inuti och skalats, svans och huvud ska skäras bort om nödvändigt. Rensas och förpackas i påsar I egen förpackning, i aluminium- eller plastburk I saltvatten, i aluminiumeller plastburk Tills den är väl upptinad Tills den är väl upptinad Tills den är väl upptinad Tills den är väl upptinad Tills den är väl upptinad Tills den är väl upptinad Notera: Det frusna köttet ska tillagas på samma sätt som färskt kött så fort det tinat. Om köttet inte tillagas efter upptining får det aldrig frysas igen. SW

15 Frukt och grönsaker Blomkål Gröna bönor, brytbönor Förberedelse Avlägsna löv, dela i bitar och förvara den så länge i en skål med vatten med lite citron Lagringstid (månader) Tvätta och skär i små delar Ärtor Skala och tvätta dem 12 Svamp och sparris Tvätta och skär i små 6-9 Kål Naturligt 6-8 Äggplanta Majs Skär i små delar på 2 cm efter tvätt Rengör och förpacka med stammen Morot Rengör och skär i skivor 12 Peppar Ta bort stammen, dela i två och avlägsna fröerna Upptining i rumstemperatur (timmar) Kan användas utan att tinas Kan användas utan att tinas Kan användas utan att tinas Kan användas utan att tinas 2- I rumstemperatur. Kan användas utan att tinas Kan användas utan att tinas Kan användas utan att tinas Kan användas utan att tinas Kan användas utan att tinas Spenat Tvättad I rumstemperatur Äpplen och päron Skiva I kylskåp Aprikos, persika Halvera och avlägsna fröerna I kylskåp Jordgubbar, hallon Tvätta och rengör dem I rumstemperatur Tillagad frukt Plommon, körsbär, sura körsbä I förpackning med 10 % tillsatt socker Tvätta dem och ta bort stammarna I rumstemperatur I rumstemperatur SW

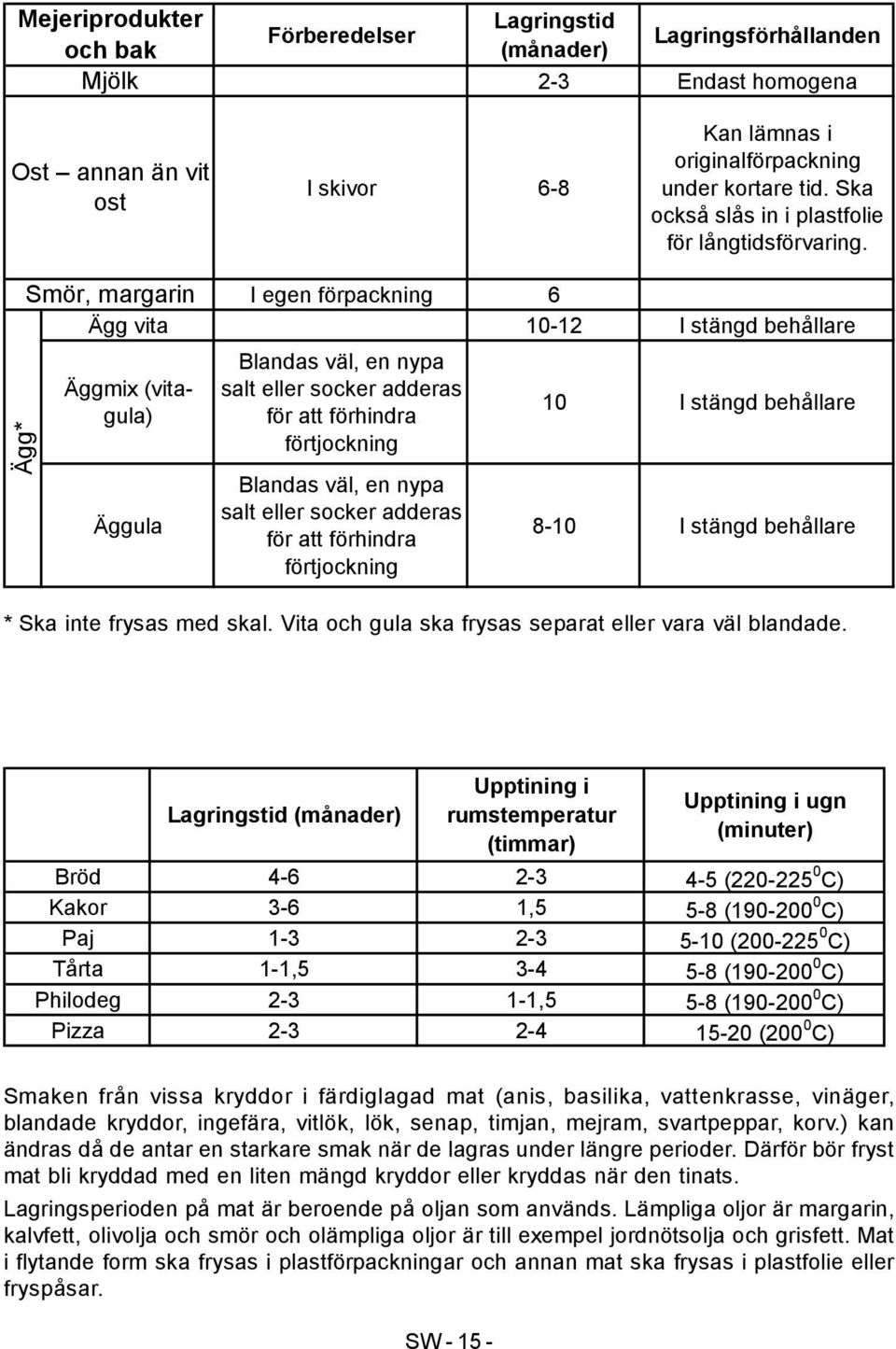

16 Mejeriprodukter och bak Mjölk Förberedelser Lagringstid (månader) Lagringsförhållanden 2-3 Endast homogena Ost annan än vit ost I skivor 6-8 Kan lämnas i originalförpackning under kortare tid. Ska också slås in i plastfolie för långtidsförvaring. Ägg* Smör, margarin I egen förpackning 6 Ägg vita I stängd behållare Äggmix (vitagula) Äggula Blandas väl, en nypa salt eller socker adderas för att förhindra förtjockning Blandas väl, en nypa salt eller socker adderas för att förhindra förtjockning 10 I stängd behållare 8-10 I stängd behållare * Ska inte frysas med skal. Vita och gula ska frysas separat eller vara väl blandade. Lagringstid (månader) Upptining i rumstemperatur (timmar) Upptining i ugn (minuter) Bröd ( C) Kakor 3-6 1,5 5-8 ( C) Paj ( C) Tårta 1-1, ( C) Philodeg ,5 5-8 ( C) Pizza (200 0 C) Smaken från vissa kryddor i färdiglagad mat (anis, basilika, vattenkrasse, vinäger, blandade kryddor, ingefära, vitlök, lök, senap, timjan, mejram, svartpeppar, korv.) kan ändras då de antar en starkare smak när de lagras under längre perioder. Därför bör fryst mat bli kryddad med en liten mängd kryddor eller kryddas när den tinats. Lagringsperioden på mat är beroende på oljan som används. Lämpliga oljor är margarin, kalvfett, olivolja och smör och olämpliga oljor är till exempel jordnötsolja och grisfett. Mat i flytande form ska frysas i plastförpackningar och annan mat ska frysas i plastfolie eller fryspåsar. SW

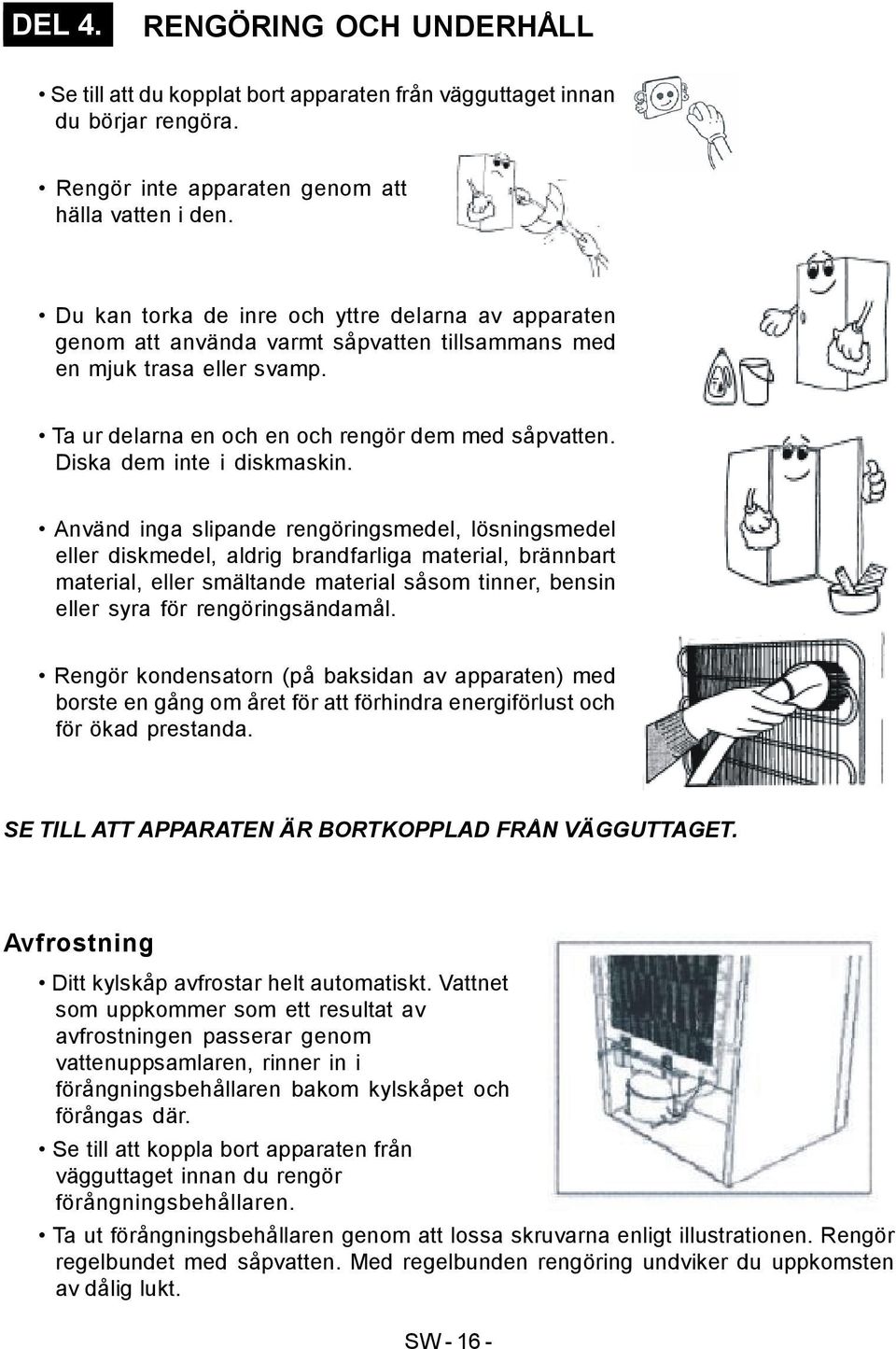

17 DEL 4. RENGÖRING OCH UNDERHÅLL Se till att du kopplat bort apparaten från vägguttaget innan du börjar rengöra. Rengör inte apparaten genom att hälla vatten i den. Du kan torka de inre och yttre delarna av apparaten genom att använda varmt såpvatten tillsammans med en mjuk trasa eller svamp. Ta ur delarna en och en och rengör dem med såpvatten. Diska dem inte i diskmaskin. Använd inga slipande rengöringsmedel, lösningsmedel eller diskmedel, aldrig brandfarliga material, brännbart material, eller smältande material såsom tinner, bensin eller syra för rengöringsändamål. Rengör kondensatorn (på baksidan av apparaten) med borste en gång om året för att förhindra energiförlust och för ökad prestanda. SE TILL ATT APPARATEN ÄR BORTKOPPLAD FRÅN VÄGGUTTAGET. Avfrostning Ditt kylskåp avfrostar helt automatiskt. Vattnet som uppkommer som ett resultat av avfrostningen passerar genom vattenuppsamlaren, rinner in i förångningsbehållaren bakom kylskåpet och förångas där. Se till att koppla bort apparaten från vägguttaget innan du rengör förångningsbehållaren. Ta ut förångningsbehållaren genom att lossa skruvarna enligt illustrationen. Rengör regelbundet med såpvatten. Med regelbunden rengöring undviker du uppkomsten av dålig lukt. SW

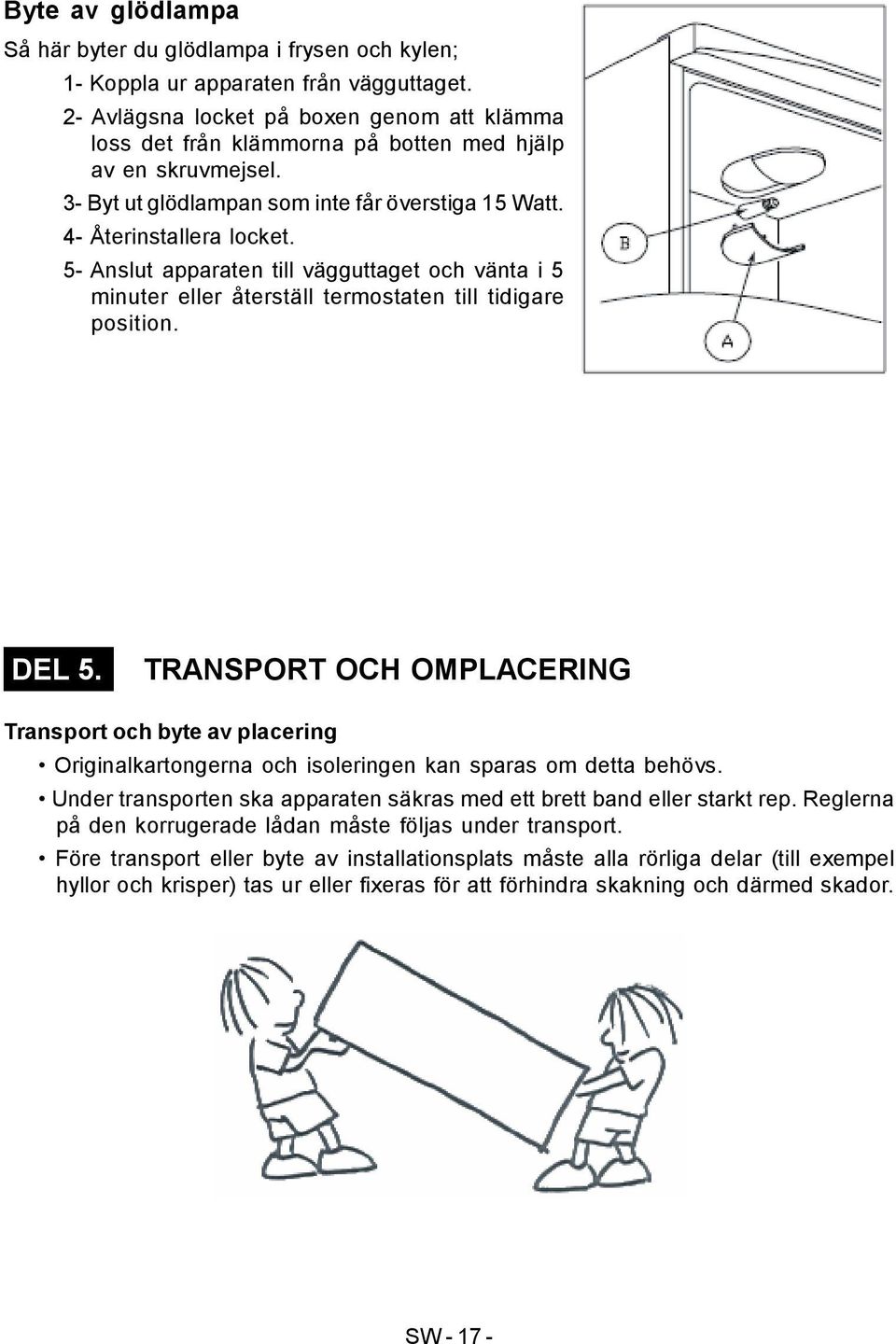

18 Byte av glödlampa Så här byter du glödlampa i frysen och kylen; 1- Koppla ur apparaten från vägguttaget. 2- Avlägsna locket på boxen genom att klämma loss det från klämmorna på botten med hjälp av en skruvmejsel. 3- Byt ut glödlampan som inte får överstiga 15 Watt. 4- Återinstallera locket. 5- Anslut apparaten till vägguttaget och vänta i 5 minuter eller återställ termostaten till tidigare position. DEL 5. TRANSPORT OCH OMPLACERING Transport och byte av placering Originalkartongerna och isoleringen kan sparas om detta behövs. Under transporten ska apparaten säkras med ett brett band eller starkt rep. Reglerna på den korrugerade lådan måste följas under transport. Före transport eller byte av installationsplats måste alla rörliga delar (till exempel hyllor och krisper) tas ur eller fixeras för att förhindra skakning och därmed skador. SW

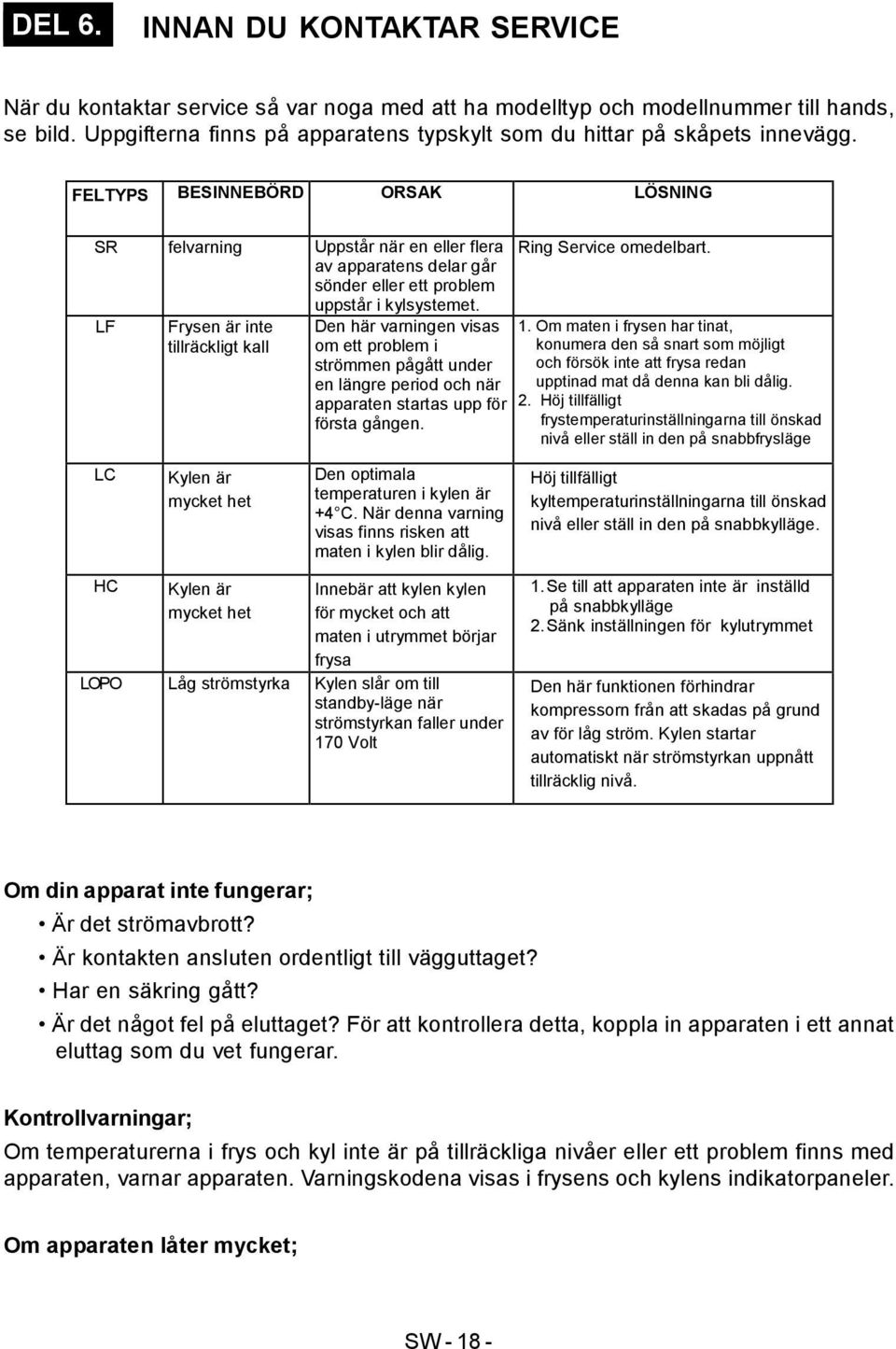

19 DEL 6. INNAN DU KONTAKTAR SERVICE När du kontaktar service så var noga med att ha modelltyp och modellnummer till hands, se bild. Uppgifterna finns på apparatens typskylt som du hittar på skåpets innevägg. FELTYPS BESINNEBÖRD ORSAK LÖSNING SR felvarning Uppstår när en eller flera av apparatens delar går sönder eller ett problem uppstår i kylsystemet. LF Frysen är inte tillräckligt kall Den här varningen visas om ett problem i strömmen pågått under en längre period och när apparaten startas upp för första gången. Ring Service omedelbart. 1. Om maten i frysen har tinat, konumera den så snart som möjligt och försök inte att frysa redan upptinad mat då denna kan bli dålig. 2. Höj tillfälligt frystemperaturinställningarna till önskad nivå eller ställ in den på snabbfrysläge LC HC Kylen är mycket het Kylen är mycket het Den optimala temperaturen i kylen är +4 C. När denna varning visas finns risken att maten i kylen blir dålig. Innebär att kylen kylen för mycket och att maten i utrymmet börjar frysa LOPO Låg strömstyrka Kylen slår om till standby-läge när strömstyrkan faller under 170 Volt Höj tillfälligt kyltemperaturinställningarna till önskad nivå eller ställ in den på snabbkylläge. 1. Se till att apparaten inte är inställd på snabbkylläge 2. Sänk inställningen för kylutrymmet Den här funktionen förhindrar kompressorn från att skadas på grund av för låg ström. Kylen startar automatiskt när strömstyrkan uppnått tillräcklig nivå. Om din apparat inte fungerar; Är det strömavbrott? Är kontakten ansluten ordentligt till vägguttaget? Har en säkring gått? Är det något fel på eluttaget? För att kontrollera detta, koppla in apparaten i ett annat eluttag som du vet fungerar. Kontrollvarningar; Om temperaturerna i frys och kyl inte är på tillräckliga nivåer eller ett problem finns med apparaten, varnar apparaten. Varningskodena visas i frysens och kylens indikatorpaneler. Om apparaten låter mycket; SW

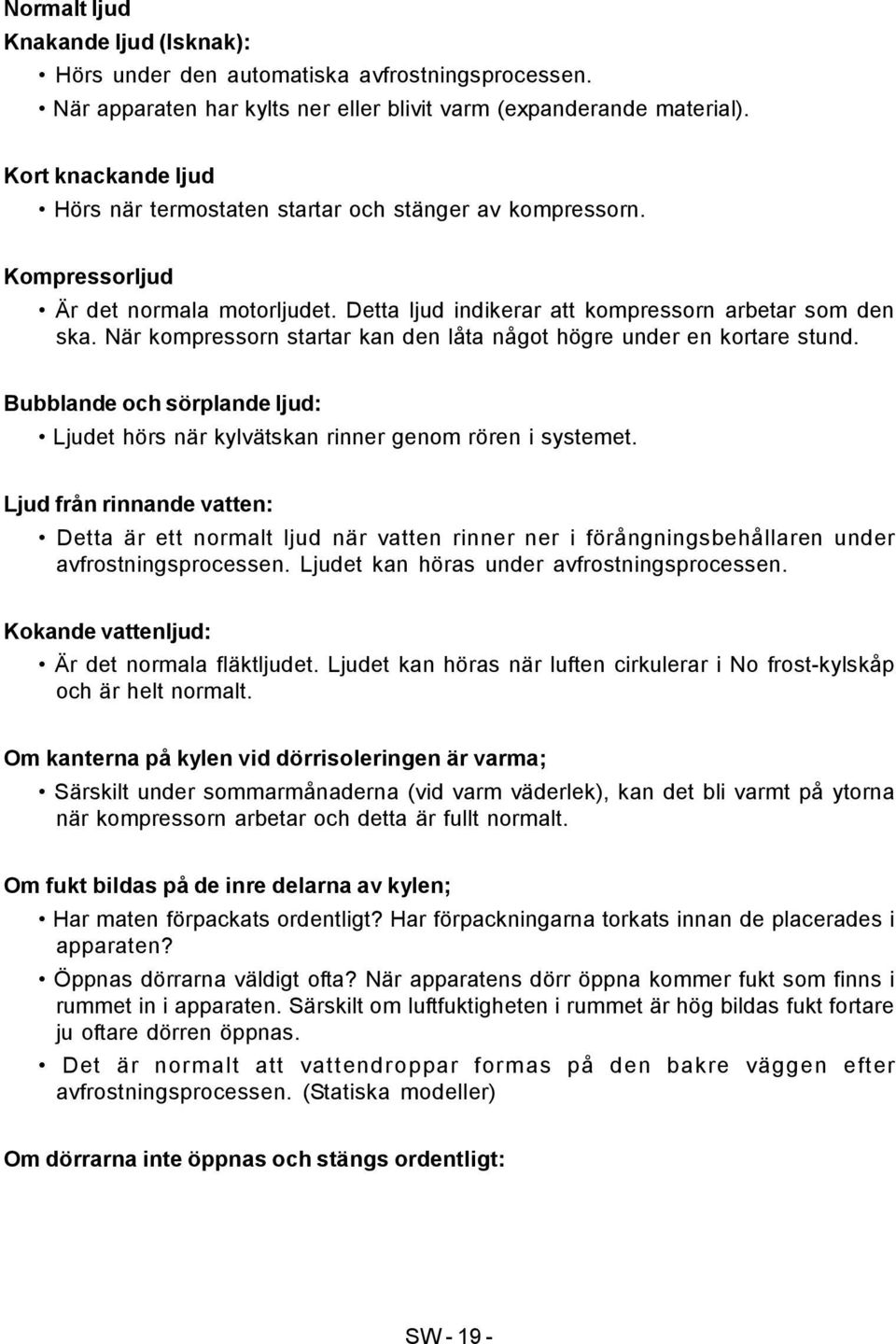

20 Normalt ljud Knakande ljud (Isknak): Hörs under den automatiska avfrostningsprocessen. När apparaten har kylts ner eller blivit varm (expanderande material). Kort knackande ljud Hörs när termostaten startar och stänger av kompressorn. Kompressorljud Är det normala motorljudet. Detta ljud indikerar att kompressorn arbetar som den ska. När kompressorn startar kan den låta något högre under en kortare stund. Bubblande och sörplande ljud: Ljudet hörs när kylvätskan rinner genom rören i systemet. Ljud från rinnande vatten: Detta är ett normalt ljud när vatten rinner ner i förångningsbehållaren under avfrostningsprocessen. Ljudet kan höras under avfrostningsprocessen. Kokande vattenljud: Är det normala fläktljudet. Ljudet kan höras när luften cirkulerar i No frost-kylskåp och är helt normalt. Om kanterna på kylen vid dörrisoleringen är varma; Särskilt under sommarmånaderna (vid varm väderlek), kan det bli varmt på ytorna när kompressorn arbetar och detta är fullt normalt. Om fukt bildas på de inre delarna av kylen; Har maten förpackats ordentligt? Har förpackningarna torkats innan de placerades i apparaten? Öppnas dörrarna väldigt ofta? När apparatens dörr öppna kommer fukt som finns i rummet in i apparaten. Särskilt om luftfuktigheten i rummet är hög bildas fukt fortare ju oftare dörren öppnas. Det är normalt att vattendroppar formas på den bakre väggen efter avfrostningsprocessen. (Statiska modeller) Om dörrarna inte öppnas och stängs ordentligt: SW

21 Förhindrar matförpackningarna i apparaten dörrarna från att stängas ordentligt? Har dörrhyllorna, hyllor och lådor placerats ordentligt? Har dörrisoleringen skadats? Står kylskåpet stadigt och jämnt? Är apparaten tillräckligt kall; Apparaten har designats för att fungera i normal rumstemperatur i enlighet med den klimatklass som uppges på skåpets typskylt. Användning av apparaten i miljöer vars temperaturvärden inte överensstämmer med de som uppges på etiketten rekommenderas inte. Klimatklasser T ST N SN Rumstemperatur ( C) Mellan 16 och 43 ( C) Mellan 16 och 38 ( C) Mellan 16 och 32 ( C) Mellan 10 och 32 ( C) (*) Uppfyller standarderna TS EN ISO 15502, Tropisk klass har definierats endast för rumstemperaturer mellan 16 C och 43 C. VIKTIG INFORMATION: I händelse av plötsligt strömavbrott eller att kontakten dras ut ur eluttaget kan kompressorskyddsfunktionen aktiveras då gasen i kylsystemet ännu inte är balanserad. 5 minuter senare kommer din apparat att starta normalt igen; detta är inget att oroa sig för. Om du inte använder din apparat under en längre tid (till exempel under sommarsemetern), koppla då ur apparaten från eluttaget. Rengör apparaten enligt beskrivningarna i Del 4 och lämna dörren öppen för att undvika uppkomsten av fukt och dålig lukt. Om det fortfarande är problem med apparaten, trots att du har följt kraven i varningarna, kontakta då närmaste auktoriserade serviceställe. Din apparats livscykel, uträknad och godkänd av Ministry of Industry (perioden under vilken reservdelar för enheten finns) är 10 år. Denna figur har gjorts i informationssyfte om delar och tillbehör. Delarna kan variera beroende på modell. Denna enhet är märkt i enlighet med der europeiska direktivet 2002/96/ EG om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE). Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter. SW

22 CYLINDAS ENERGISPARTIPS 1 Låt mat och dryck kylas av utanför apparaten. 2 Placera maten i kylskåpsutrymmet vid upptining av frusen mat. Den låga temperaturen hos den frusna maten hjälper till att kyla kylskåpsutrymmet när maten tinar upp. Vilket ger en energibesparing. Om den frusna maten tas ut orsakar den ett slöseri med energi. 3 Vid inställning av drycker och flytande föda måste de täckas över. I annat fall ökar fuktigheten i apparaten. Vilket medför att funktionstiden blir längre. Att täcka över drycker och flytande föda hjälper också till att bevara lukt och smak. 4 Öppna och stäng apparatens dörr så snabbt som möjligt vid inställning av mat och dryck. 5 Låt locken vara på i apparaten för varje utrymme med annan temperatur. (grönsaks-, kylfack, osv). 6 Rengör emellanåt apparatens baksida med en dammsugare eller målarpensel för att förhindra en ökad energiförbrukning. SW

23 DEL 7. APPARATENS DELAR A B Denna presentation är endast avsedd för information om apparatens delar. Delarna kan variera beroende på modell. A) Kylutrymme B) Frysutrymme 1) Panel 2) Kylskåpets lampa & kåpa 3) Kylens glashylla 4) Glashylla ovanpå krispern 5) Krisper 6) Mellankorg 7) Undre korg 8) Justerbara fötter 9) Glashyllor 10) Flaskhållare 11) Övre hylla 12) Lamp-strömbrytare SW

24 a b c SW

25 d3 d1 d2 e SW

26 f g h SW

27

28 ? service uppge Kontakta cylinda.se/service Vi finns i hela landet Telefon (endast lokaltaxa) Maskintyp Serienummer Inköpsdatum Problembeskrivning Namn och adress Ditt telefonnummer Våra tekniker är specialutbildade på Cylindaprodukter och vi använder bara originalreservdelar. Elektroskandia AB, Cylinda, Sollentuna
