1 HIAB XS 622 KApAcItet 58 tonmeter

2 HIAB XS 622 HIpro Dina kunder behöver din hjälp. Deras behov avgör vad din kran måste kunna göra. Att hjälpa dem att flytta tunga och skrymmande laster är ganska enkelt. Att hjälpa dem att göra det snabbt och med stor precision år efter år är en annan sak. Det är som med de där lyften kunden vill att du ska göra på långt avstånd. Det handlar om mer än bara total räckvidd. Även om 35 meter vertikal räckvidd, som HIAB XS 622 har, är ganska imponerande i synnerhet när 12 m finns på jibben. Men du behöver ändå mer. Du behöver ha fullständig kontroll. Låt dig bli imponerad av HIAB XS 622 HiPro. Detta kan vara den bästa kran vi någonsin gjort. 2

3 Den bästa kran som någonsin gjorts? Om du behöver en kran i storleken 58 tonmeter, så ta en titt på HIAB XS 622. Den når längre än de flesta och levererar lasten till ställen som många andra inte når. Den erbjuder fingertoppsprecision även vid maximal räckvidd och har minimal sidböjning tack vare det stabila armsystemet. Den är snabb, tålig och mjuk att köra. Som alla våra HiPro-kranar. Viktiga egenskaper för HIAB XS 622 Kraven är höga på kranar i den här storleken. Du behöver utmärkt prestanda och det här är vad du kan förvänta dig av HIAB XS 622: Mjukare körning och enastående precision tack vare manöversystemet HiPro som kombinerats med ett armsystem designat för minimal sidböjning även vid lång räckvidd. Lasthantering blir både enklare och säkrare. Mindre underhåll tack vare mjuktätande packningar av hög kvalitet och stora glidklackar som minskar slitaget på armen. Lång räckvidd en kran som klarar 58 tonmeter och har 32 meters horisontell räckvidd kan sträcka på sig. Vi skulle kunna fortsätta länge med att berätta om allt vi gjort för att minimera läckage, slitage och sidböjning, eller för att förbättra precisionen och hastigheten. En del av det är så revolutionerande att det har lett till patent. Mjukare körning Tänk dig att du leverar någonting som kunden äger, som är ömtåligt och dyrt, i ett begränsat utrymme som är svårt att komma åt. Det sista du vill när du smyger fram lasten mot rätt position är att bli överraskad av en oväntad kranrörelse eller av att hastigheten förändras tvärt. I sådana situationer visar sig HIAB HiPro från sin bästa sida. Minimalt underhåll De mjuktätande packningarna är konstruerade för att forma sig efter underlaget och motstå vibrationer samt högt tryck. Risken för läckage minimeras och packningarna är lätta att byta vid behov.sexkantprofilen gör det möjligt att använda större glidklackar. Detta gör att utskjuten rör sig mjukare och slitaget på kranarmen minskar. Hög hastighet Hastighet är tid. Tid är pengar för dig och dina kunder. Att kunna arbeta fort är avgörande. Och HIAB XS 622 är snabb. Ta den längsta versionen (utan jib) som exempel. På mindre än 55 sekunder kan du ha samtliga nio utskjut helt ute. 3

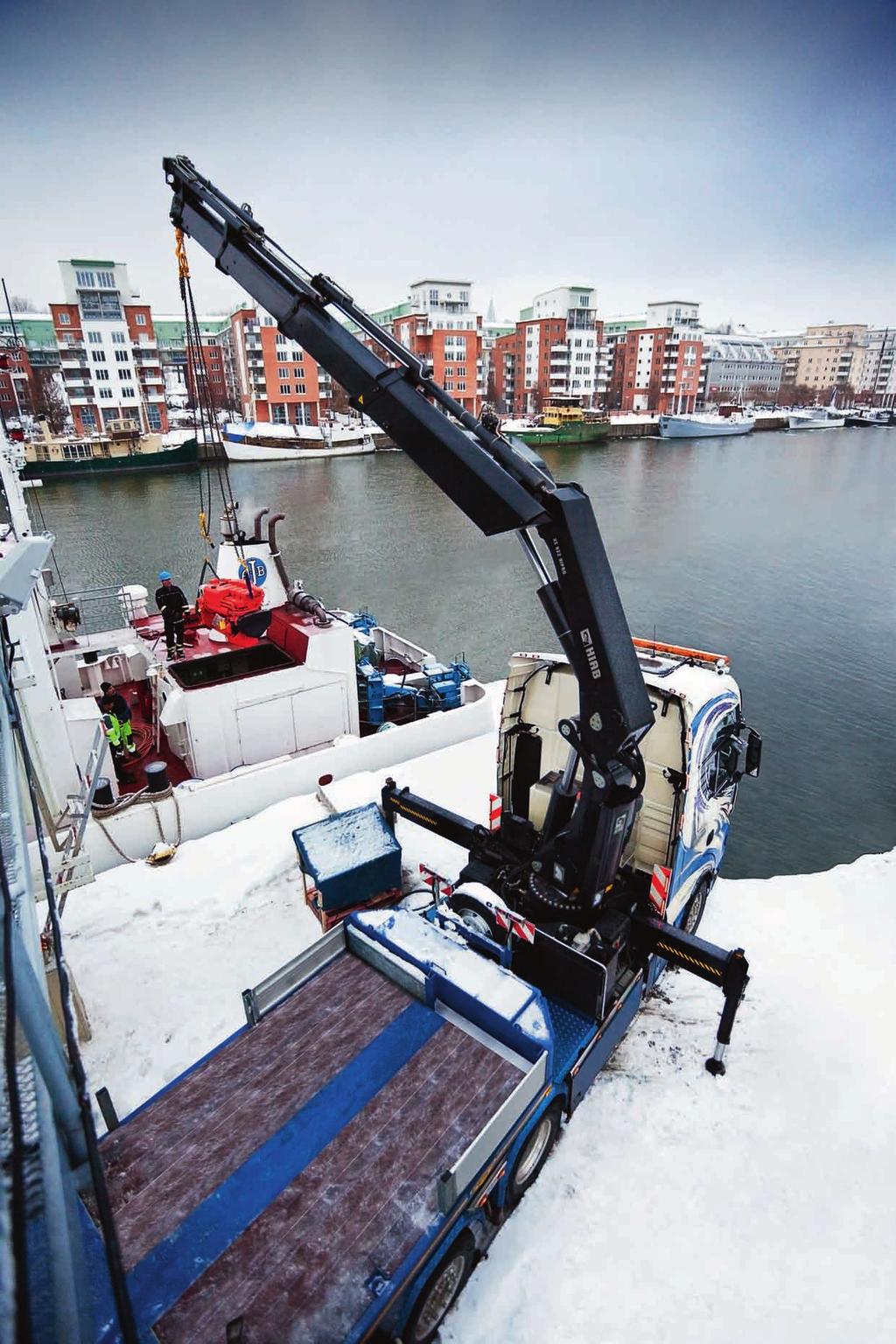

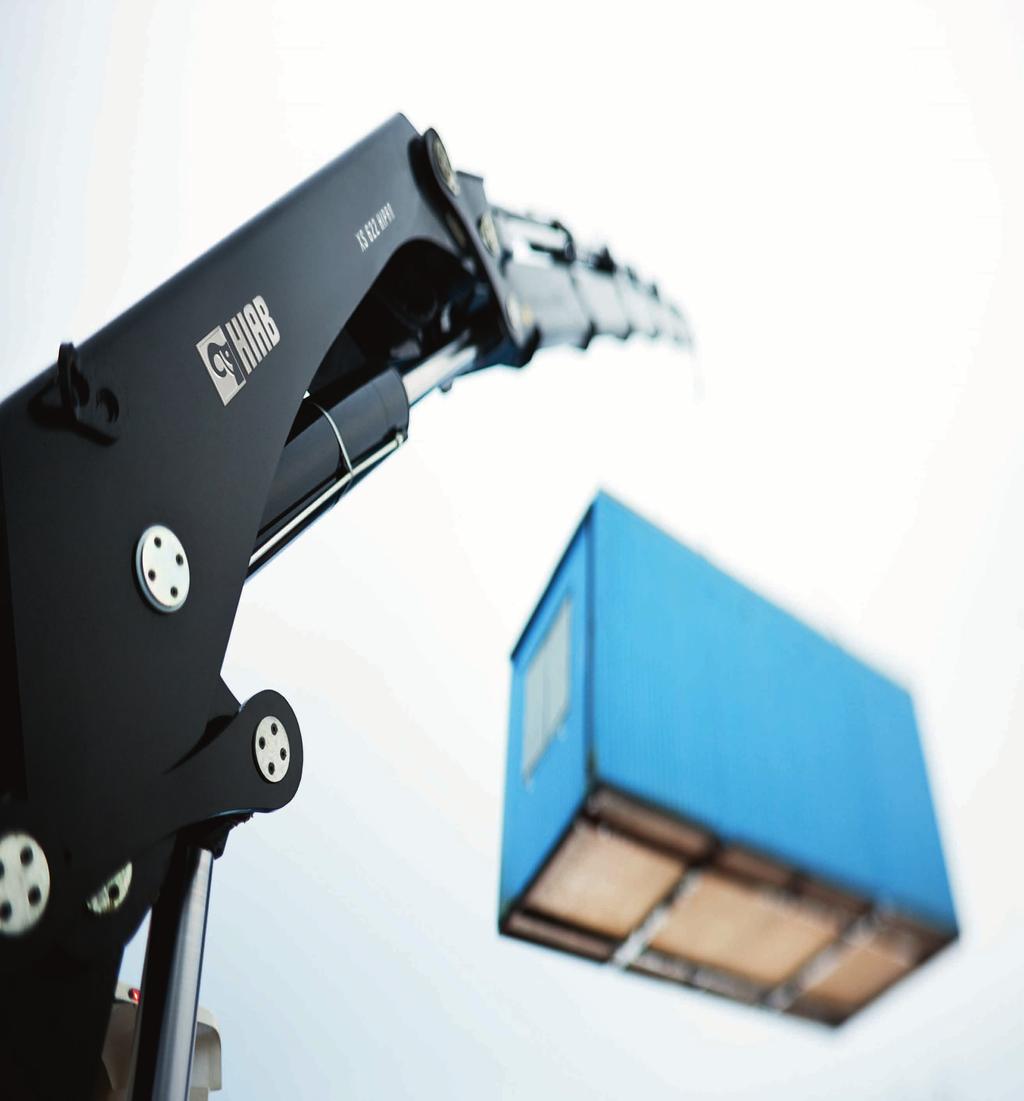

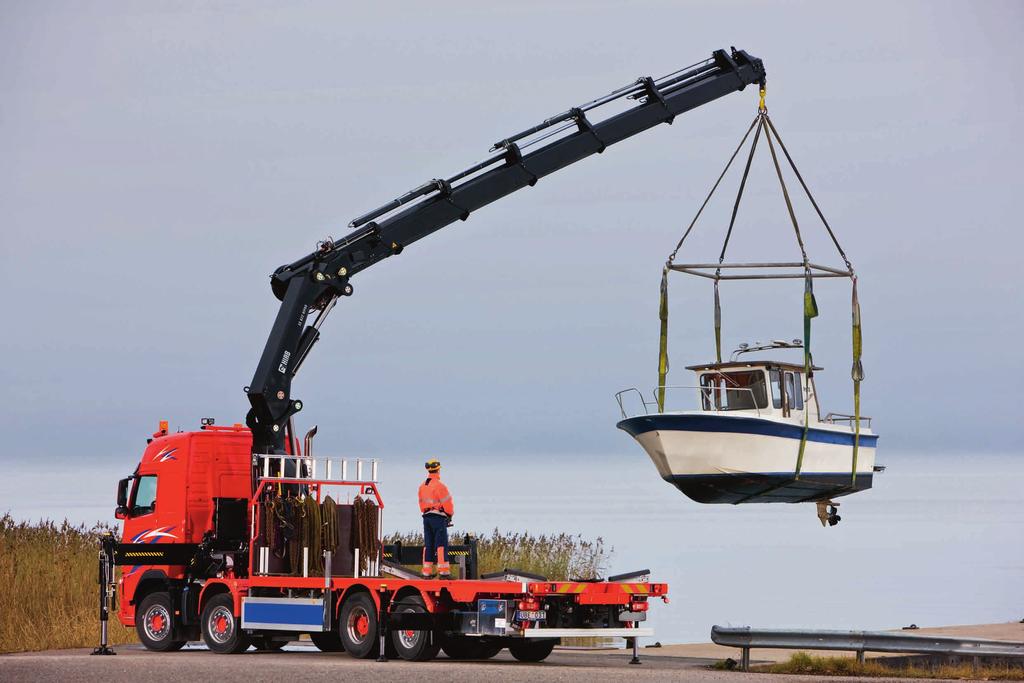

4 Hantering av båtar, mobila kontor och containrar Hantering av tunga laster handlar om mer än att bara lyfta dem. Ofta ingår transport i uppgiften. En lätt kran, som HIAB XS 622 EP-6 HiPro, är nödvändig för att hjälpa dina kunder med båda. HIAB XS 622 ep För tunga lyft HIAB XS 622 är konstruerad utifrån dina behov och kan enkelt optimeras för tunga, vertikala lyft som lyft av båtar, mobila kontor, containrar eller för tunga installationsjobb. Om du dagligen gör dessa typer av lyft bör du förmodligen välja en P-arm vi säger att kranen är EP-konfigurerad. En EP-konfigurerad HIAB XS 622 kan förses med upp till sex utskjut, vilket ger räckvidd 17 meter, där den kan lyfta mer än 2,7 ton. Lättare kran ger större nyttolast Hantering av tunga laster handlar sällan bara om att lyfta. Det handlar också om att transportera. Du behöver en kran med starkt och hållbar armsystem och den måste vara lätt och ta liten plats för att maximera nyttolasten. Robust, lätt och liten kan låta motsägelsefullt och på ett sätt är det så. Men det är fantastiskt vad våra konstruktörer kan åstadkomma. HIAB XS 622 EP är precis det en lätt och kraftfull kran som tar liten plats och har lång räckvidd. 4

5 Jim Aaltonen, Aaltonen Åkeri AB, Huddinge, Sverige om HIAB XS 622 EP-5 HiPro. 5

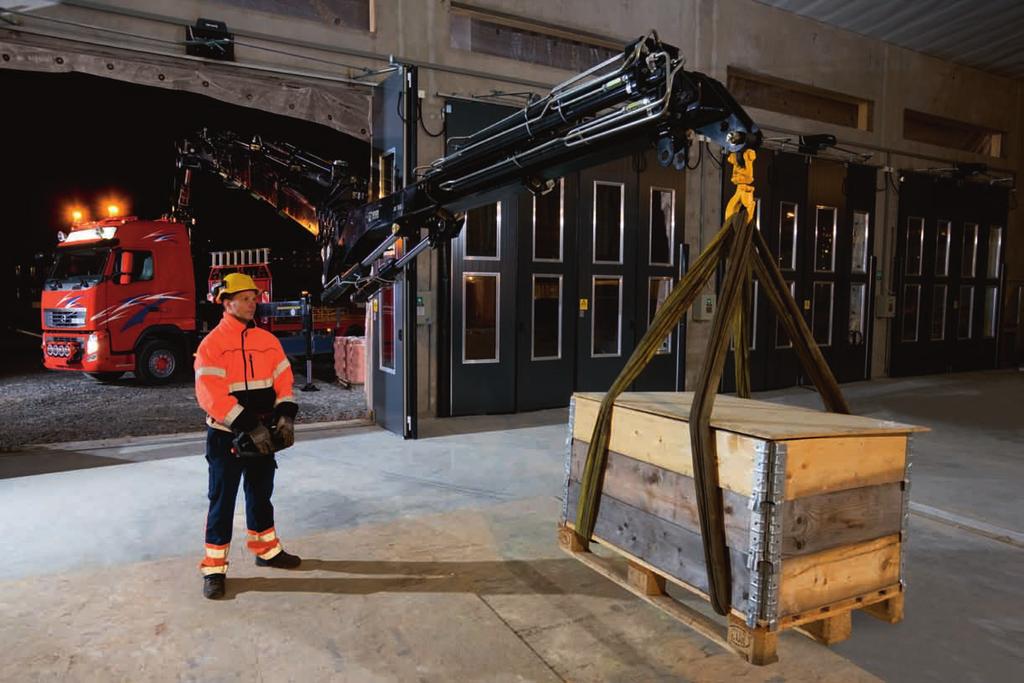

6 HIAB XS 622 e och HIAB JIB 150 X För lång räckvidd Installationsarbete och takleveranser är typiska uppgifter som kräver lång räckvidd. Det gör HIAB XS 622 till ett utmärkt alternativet inom sitt kapacitetsområde. HIAB XS 622 kan förses med upp till nio utskjut, plus ett manuellt, vilket ger räckvidd på strax under 25 meter där den lyfter ett ton. Men om du verkligt vill ha lång räckvidd monterar du åtta utskjut på kranen och sex på jibben. Det ger dig total räckvidd på 32 meter och du kan utan problem komma åt utrymmen som du inte trodde gick att komma åt med en kran av den här storleken. Lång räckvidd med fantastisk precision Ibland kan det vara svårt att åstadkomma utmärkt precision vid lång räckvidd, men för HIAB XS 622 är detta inget problem. Det kan vi tacka våra konstruktörer för. Nu kan vi inte bara erbjuda ett stabilt armsystem deras arbete har även banat väg för supermjuk körning. Sidböjningen är försumbar och utskjuten går mjukt och jämnt. Jibben tar dig dit Genom att montera en jib på din kran når du enkelt svåråtkomliga platser. Du kan leverera lasten hela vägen fram till slutmålet, både snabbt och bekvämt. Ökad effektivitet och mångsidighet kommer att göra ditt företag mer lönsamt. HIAB XS 622 kan utrustas med HIAB Jib 150X, som passar perfekt när du måste komma åt oåtkomliga platser. Den totala horisontella räckvidden kan bli större än 32 meter. Utöver den rena räckvidden kan HIAB Jib 150X vinklas uppåt med upp till 25. Och dessutom kan den konfigureras med JDC, dubbel jibkapacitet, som ger kranen cirka 30 % större kapacitet. JDC (dubbel jibkapacitet) Funktionen JDC, som finns för vissa av HIABs kranar, ger högre kapacitet när det yttersta utskjutet är indraget. Detta gör att du kan hantera ännu tyngre laster med jibben och ändå får alla andra fördelar med kran/jib-konfigurationen när du behöver dem. Funktionen JDC är alltid aktiv i bakgrunden utan att operatören behöver vidta några åtgärder. 6

7 HIAB Jib 150X Vi behöver antagligen inte förklara att jibbar används för att placera laster högt upp eller till och med inne i byggnader. Men vi måste förklara att HIAB Jib 150X har fantastiskt räckvidd. Med sina sex utskjut kan den placera en last som väger 680 kg 12 meter in på den sjunde våningen (23 meter upp).

8 HIAB XS 622 KApAcItet 58 tonmeter Standardutrustning i toppklass Njut av en kran med runtomsväng, som är en dröm att köra och utskjut som går mjukt och jämnt. Och eftersom det är en HIAB HiPro-kran får du utmärkt precision, hastighet och kapacitet. E-länk En E-länk är en typ av hävstångskoppling mellan stommen och lyftarmen men även mellan lyft- och vipparm. Detta är fördelaktigt när tunga laster ska lyftas rakt upp till höga lägen som t.ex. upp på en byggnadsställning. Runtomsväng Runtomsväng innebär att du kan arbeta fritt runt om lastbilen och alltid svänga åt det håll du vill. Mjuktätande packningar De mjuktätande packningarna är konstruerade för att forma sig efter underlaget och motstå vibrationer samt högt tryck. Risken för läckage minimeras och packningarna är lätta att byta vid behov. HiPro Flera elektroniska produktivitetsfunktioner ger extra kapacitet och effektivitet. Samtliga funktioner är utformade för att aktiveras automatiskt och mjukt samt samverkar för att ge ökad produktivitet. VSL Tack vare VSL-funktionen kan du som förare fokusera fullt på krankörningen. Att ekipaget är stabilt tar kranens intelligenssystem (SPACE) hand om per automatik. Något som ökar säkerheten både för dig och omgivningen. 8

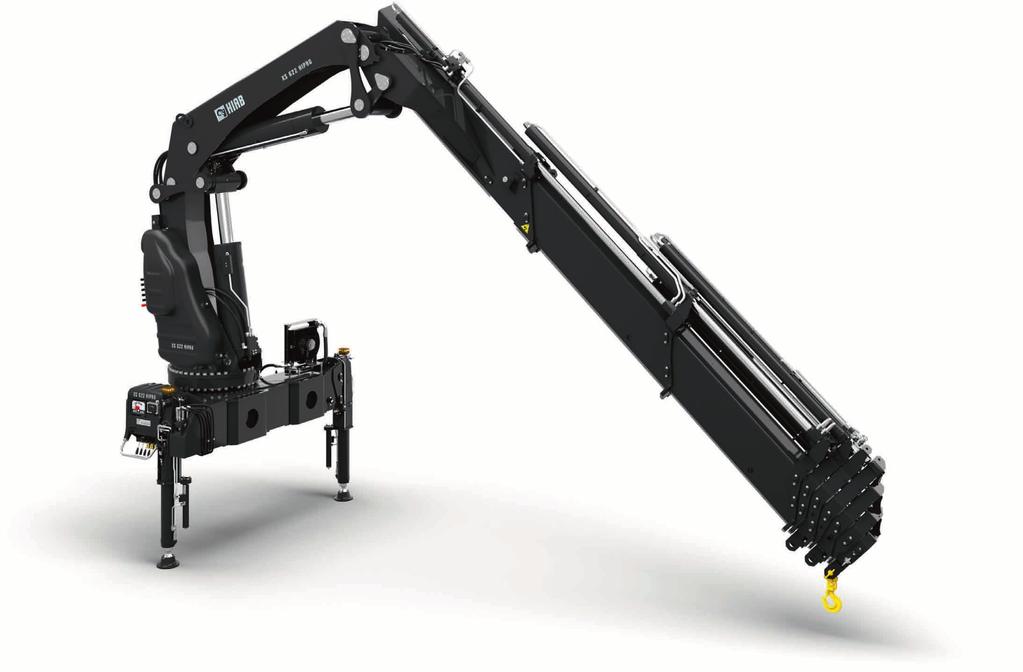

9 Sexkantprofil Sexkantprofilen som används på HIABs armsystem är en banbrytande konstruktion som Hiab introducerade för många år sedan. Denna är nu standard inom kranmarknaden. Även de allra minsta HIAB-kranarna drar nytta av sexkantkonstruktionen. Sidostöd för ökad stabilitet Sidostöden som är monterade på varje utskjut stabiliserar armen och minskar spelet i sidled. De flesta HIAB-kranar kan levereras med dessa sidostöd för utskjuten. Stora glidklackar Sexkantprofilen gör det möjligt att använda större glidklackar. Detta gör att utskjuten rör sig mjukare och slitaget på kranarmen minskar. Kontrollerad utskjutssekvens Kontrollerad sekvens innebär att utskjuten alltid rör sig i samma ordning. Genom att utskjuten går ut och in i kontrollerad sekvens kan den totala vikten hållas nere vilket ger störst effekt på långa armsystem. X-funktion Att kunna vinkla vipparmen uppåt i förhållande till lyftarmen ger större möjlighet att jobba i trånga utrymmen. Fullsekvenscylindrar Mjuk, jämn körning och precision är avgörande för arbete med lång räckvidd. Fullsekvenscylindrarna är konstruerade för perfekt sekvens och för att hindra oväntade kranrörelser. Allt sker i en enda mjuk rörelse. 9

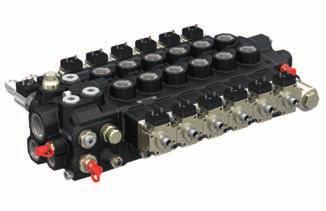

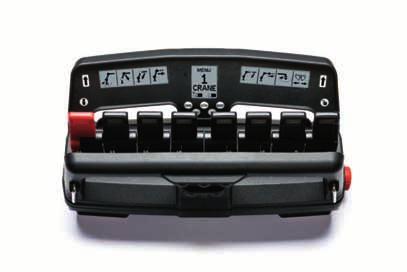

10 HiPro manöversystem HiPro är det mest avancerade manöversystemet på lastbilkransmarknaden idag med oslagbar hastighet precision och säkerhet. Detta uppnås med en kombination av manöverdonet CombiDrive 2 intelligenssystemet SPACE 5000 och Ventil 200. Kapaciteten ökas betydligt med den automatiska hastighetsregleringen (ASC) och pumpflödesfördelningen (PFD) maximerar produktiviteten genom att i alla lägen säkerställa supermjuk manövrering. 32 procent mindre bränsle, tio ton mindre utsläpp Slitage och bränsleförbrukning är två saker som du vill minska. Och vi gör vårt till. Kranen är som standard förberedd för variabelpump. Det kan låta trivialt, men beräkningarna talar för sig själva. Vi har till exempel visat att du genom att byta till en variabelpump på en HIAB XS 288, som använder cirka 7000 liter diesel per år, skulle ge bränslebesparing på 32 % eller 2200 liter per år. För HIAB XS med kapacitet tonmeter, som använder liter per år blir besparingen 4000 liter. Detta motsvarar 10 ton mindre växthusgasutsläpp, vilket motsvarar det årliga utsläppet från fyra bilar. Tänk dig hur det skulle påverka dina bränslekostnader. V200M Ventil 200M sätter rejäl fart på din lasthantering. Ventilen är byggd för att vara driftsäker och samtidigt enkel att serva. För att du skall kunna arbeta effektivt med din kran har vi förberett systemet för variabel pump. Du anpassar enkelt din körning efter typen av jobb. Ibland arbetar du snabbt genom att köra flera funktioner samtidigt. Andra gånger kör du varsamt med hög precision. Med variabel pump spar du bränsle (pengar) och minskar utsläppet av koldioxid. 20 grader lägre oljetemperatur Med en variabelpump är oljan betydligt svalare. Den faktiska temperaturen i hydraulsystemet hålls minst 20 C lägre. Resultatet blir ett hydraulsystem i gott skick med mindre slitage. CombiDrive 2 Ofta vill man fjärrstyra många funktioner på kranen och tangerar då gränsen för vad som känns bra för föraren men också vad som är möjligt produktivitet- och säkerhetsmässigt. Det är för att möta sådana behov som vi har skapat HIAB CombiDrive 2 med vilken du kan styra i princip allt på kranen. Sexspaksvarianten av HIAB CombiDrive 2 låter dig styra 24 proportionella och 12 till/frånfunktioner; åttaspaksvarianten kan styra hela 32 proportionella funktioner. Funktionerna är intuitivt grupperade i anpassningsbara menyer som du kommer åt med en enkel knapptryckning. Den robusta konstruktionen gör HIAB CombiDrive 2 lätt att använda även med arbetshandskarna på och den klarar påfrestningar och tuff hantering utan problem. 10

11 Mindre slitage, mindre utsläpp bättre ekonomi Att kombinera en variabelpump med en avancerad lastkänande ventil och fjärrstyrning kan vara det bästa sättet att öka lönsamheten. Dessutom hjälper det till att minska utsläppen av växthusgaser. 11

12 Produktivitetsfunktioner Produktivitet betyder olika saker i olika sammanhang. Ibland handlar det bara om kapacitet, andra gånger är det viktigare med snabb manövrering att köra flera hydrauliska funktioner samtidigt och att kranen reagerar exakt på varje spakrörelse. Ofta måste du hantera båda situationerna. Vi har tagit fram ett antal funktioner för att lösa det här åt dig. Varje funktion bidrar i sig till produktiviteten, men det finns dessutom synergieffekter. Och de aktiveras alla automatiskt, vilket helt enkelt innebär att de finns där när du behöver dem. 26 % högre kapacitet för EP-6 Sammantaget ger produktivitetsfunktionerna upp till 26 % större kapacitet vid maximal horisontell räckvidd för HIAB XS 622 EP-6. Vi kan ärligt säga att vi tror att det kommer vara svårt för dig att hitta en annan kran som är lika optimerad för tunga laster och ger samma ökning någonstans på marknaden. Och det bästa med de här funktionerna är att de körs i bakgrunden och aktiveras automatiskt, så att du kan fokusera på att få jobbet gjort. 37 % högre kapacitet för E-9 Ju längre räckvidd som används desto mer märks effekten av våra produktivitetsfunktioner. För en kran i den tyngre kapacitetsklassen som har nio utskjut kan ökningen bli så stor som 37 % vid maximal horisontell räckvidd. Variabel stabilitetsgräns (Variable Stability Limit VSL) VSL är en säkerhetsfunktion, som utvecklats för att skydda kranoperatörer och personer i arbetsområdet, liksom kranen och bilen, genom att säkerställa tillräcklig stabilitet vid lasthantering. VSL anpassar kontinuerligt och automatiskt kranens kapacitet efter hur stabilt ekipaget är i varje ögonblick. Stödbenens position övervakas och om det blir nödvändigt reduceras kapaciteten för vissa svängningsvinklar. VSL är obligatoriskt inom EU och tillval utanför EU. 12

13 Att veta är bättre än att tro Krantillverkare måste säkerställa stabilitet och begränsar därför kapaciteten. Ofta mer än som skulle behövas. Resultatet blir att kranen stoppas därför att den tror att stabiliteten inte är tillräckligt bra. Var smart. Satsa på kranar som vet när stabiliteten inte räcker till kranar med VSL och analoga givare. Vänster: Med VSL kan stabilitetsgränsen flyttas. Den grå ytan visar kranens arbetsyta. Innanför den svarta linjen har just det här specifika ekipaget maximal kapacitet och full stabilitet. Tack vare VSL får kranen högre kapacitet även i områden som tidigare var begränsade (här markerade med grönt). Vänster: Analoga givare reglerar kapaciteten steglöst utifrån aktuell stabilitet. 0% 40% 60% 80% Max 13

14 Låt oss HJäLpA dina Kunder tillsammans Nytänkande utveckling drivs av dig Hiab är en del av Cargotec, som är känt i världen för nytänkande och framstående ingenjörsskap. Kvaliteten och tillförlitligheten hos våra kranar saknar motsvarighet på dagens kranmarknad. Men det finns ytterligare en avgörande orsak till våra globala framgångar. Vi lever efter filosofin att lyssna och ge respons till dem som betyder mest människorna som äger och kör våra kranar. Konstruktion och utveckling av varje kran vi tillverkar är kunddriven vilket framgår med tydlighet när du använder din HIAB-kran. Hiab är global marknadsledare inom vägburna lasthanteringslösningar. HIABs vägburna lasthanteringsprodukter och lösningar används för varu- och materialtransporter vid till exempel byggarbetsplatser, skogsbruk, industrier, avfallshantering och återvinning samt av försvarsmakten. Kontakta din lokala representant för att få veta mer om vad vi kan göra för dig. Vi finns här för att hjälpa dig. 14

15 15

16 SpecIALISter på LAStHAnterIng Hiab är världsledande leverantör av vägburna lasthanteringslösningar. Kundnöjdhet är vår högsta prioritet. Hiabs produktsortiment omfattar HIAB lastkranar, JONSERED skogs- och återvinningskranar, LOGLIFT skogskranar, MOFFETT påhängstruckar och MULTILIFT lastväxlare, liksom DEL, WALTCO och ZEPRO bakgavellyftar. Hiab är en del av Cargotec. PB-622-SV-WW_ hiab.com
