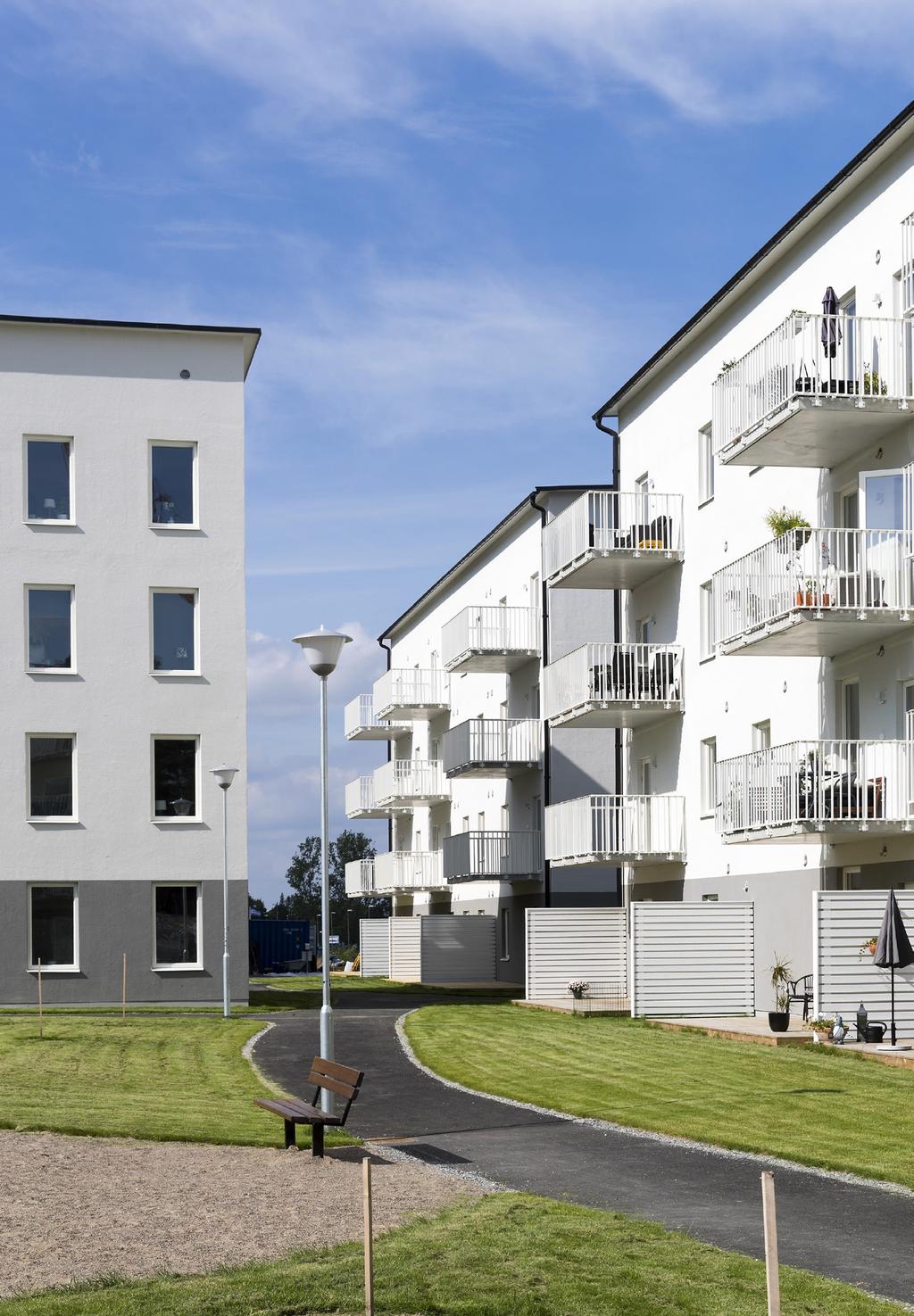

1 Bilden är från Mandelkubben, Örebro. Avvikelser kan förekomma. Denna produktbeskrivning redogör för basutförande av produkten Design Alfa. Särredovisade projekt-och lägenhetsval (avser utformning såväl som kostnad) ingår inte i basutförandet. Beskrivning av ingående byggdelar och artiklar avser kvalitetsnivå för levererad slutprodukt. Enskilda delar med specificerad leverantör kan komma att utbytas mot likvärdigt alternativ. Denna beskrivning och övriga handlingar kompletterar varandra med avseende på omfattning, funktion, kvalitet och utseende. Foto: Alexander Von Sydow / Mikael Gustavsson Produktbeskrivning Design Alfa

2 Innehåll 1. Byggsystemet och produkten Design Design Alfa Miljö Föreskrifter och normer Produktbeskrivning Byggdel grund Byggdel yttervägg Byggdel innervägg Byggdel bjälklag Byggdel tak Byggdel pod Byggdel entré Byggdel installation Ritningar Plan våning Plan våning Plan våning Plan våning Fasad framsida Fasad vänster sida Fasad baksida Fasad höger sida Sektion Köksuppställning 1 r.o.k. del Köksuppställning 1 r.o.k. del Köksuppställning 2 r.o.k. vänster del Köksuppställning 2 r.o.k. vänster del Köksuppställning 2 r.o.k. höger del Köksuppställning 2 r.o.k. höger del Köksuppställning 3 r.o.k. vänster del Köksuppställning 3 r.o.k. vänster del Köksuppställning 3 r.o.k. höger del Köksuppställning 3 r.o.k. höger del Illustrationsexempel Möblerad plan, entréplan Möblerat plan, vån Möblerad plan 3 r.o.k. vänster 74,6 kvm, våning Möblerad plan 3 r.o.k. vänster 74,6 kvm, våning Möblerad plan 1 r.o.k. 34,4 kvm, våning Möblerad plan 3 r.o.k. höger 81,5 kvm, våning Möblerad plan 2 r.o.k. vänster 48,8 kvm, våning Möblerad plan 2 r.o.k. höger 66,2 kvm, våning Kompletterande dokument Tillvalslista Design Gränsdragningslista Design Färgsättningsdokument Design Alfa 2 (41)

3 1. Byggsystemet och produkten 1.1 Design Design är ett byggsystem för bostäder utvecklat för en kostnadseffektiv och säker produktion av bostäder för hyres-och bostadsrätter. Byggsystemet består av ett antal tekniska lösningar: ytterväggskonstruktion, systemlösning av badrum, ventilation med mera. Design består även av ett antal icketekniska val, till exempel affärsmodell och marknadsföring. Ur byggsystemet har Design Alfa utvecklats i nära samarbete mellan, SHH Bostadsproduktion och White arkitekter. 1.2 Design Alfa Design Alfa är en husprodukt för hyres- och bostadsrätter i tre eller fyra plan. En huskropp består av ett till tre sammansatta trapphus som tillsammans bildar ett lamellhus. Entréplanet innehåller två 3 r.o.k, en 1 r.o.k, undercentral och barnvagnsrum. Normalplanet, våning två till fyra, består av en 3 r.o.k., en 1 r.o.k. och två 2 r.o.k i två storlekar. 1 r.o.k. 34,4 kvm BOA 2 r.o.k. vänster 48,8 kvm BOA 2 r.o.k. höger 66,2 kvm BOA 3 r.o.k. vänster 74,6 kvm BOA 3 r.o.k. höger 81,5 kvm BOA BOA för trapphus med tre våningar = 638,5 kvm BOA för trapphus med fyra våningar = 862,5 kvm BTA per våningsplan = 299,8 kvm BTA för trapphus med tre våningar = 899,4 kvm BTA för trapphus med fyra våningar = 1199,2 kvm BOA/BTA för trapphus med tre våningar = 0,71 BOA/BTA för trapphus med fyra våningar = 0,72 BRA för entréplan = 257,8 kvm BRA per normalplan = 254,2 kvm BRA för trapphus med tre våningar = 766,2 kvm BRA för trapphus med fyra våningar = 1020,4 kvm BYA för ett trapphus = 323,6 kvm Byggnaden har en isolerad tung stomme av platsgjuten betong, även det lägenhetsskiljande bjälklaget är av betong. Våtrummet och köket bildar lägenhetens kärna, det vi kallar pod. Våtrummet är oorganiskt och prefabricerat. Ventilation och luftburen värme distribueras genom lägenhetsbaserade FTX-aggregat. Alla 2 r.o.k. och 3 r.o.k. (på våning 2 4) har en egen balkong. De boende på första våningen har sin uteplats på samma sida som balkongerna. 2. Miljö För att minimera användningen av material som kan ge skadliga effekter på människor och miljö används byggvaror och kemiska produkter som antingen är registrerade i BASTA-systemet* eller bedömda i Byggvarubedömningen. * BASTA-systemet stöds av Sveriges största aktörer inom bygg- och anläggningsbranschen och syftar till att fasa ut farliga kemiska ämnen från byggsektorn. BASTA-registret innehåller produkter som uppfyller systemets högre krav. 3 (41)

4 3. Föreskrifter och normer DESIGN ALFA UPPFYLLER FÖLJANDE FÖRESKRIFTER OCH NORMER: Generellt Boverkets byggregler, BFS 2011:6 med ändringar t.o.m. BFS 2017:5 - BBR 25 Konstruktion AMA Hus 14, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt AMA Anläggning 17, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt SS-EN 1990 Grundläggande dimensioneringsregler SS-EN 1991 Laster SS-EN 1992 Betongkonstruktioner SS-EN 1993 Stålkonstruktioner SS-EN 1994 Samverkanskonstruktioner i stål & betong SS-EN 1995 Träkonstruktioner SS-EN 1997 Geokonstruktioner EKS 10 Europeiska konstruktionsstandarder Installation VVS AMA VVS & Kyl 16, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt Installation El och tele/data AMA EL 16, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt SS , ELSÄK-FS 2013:1 och tillägg ELSÄK-FS 2014:2 Installationsförordningen SS , Elinstallationer för lågspänning. BFS 2012:11 direktiv H14 och SS-EN och SS-EN Projektering och utförande utförs enligt Arbetarskyddsstyrelsens arbetsmiljöanvisningar. Provning AMA AF 12 AFD 352 samt tillhörande råd och anvisningar 4 (41)

5 4. Produktbeskrivning 4.1 BYGGDEL GRUND Grunden utgörs i sitt basutförande av platta på mark Kantbalk Utvändigt Synlig sockel med fibercementskiva, grå (ofärgad) Kantbalkselement typ KBF med 100mm cellplast (höjd 400mm, bredd 700mm) Armerad betong (höjd 300 mm, bredd 500 mm) Invändigt Grundplatta lägenhet Ovansida 14 mm ekparkett Kombimatta (underlagsfoam och ångspärr) 100 mm armerad betong 300 mm cellplast (lokalt 150 mm under våtrum) Undersida 4.2 BYGGDEL YTTERVÄGG Yttervägg Utsida 10 mm puts på glasfiberväv i kulör NCS-1002-Y 120 mm cellplast 150 mm armerad betong 120 mm cellplast 45 mm plåtregel s mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Insida Fönsterparti Karm och båge av trä/aluminium öppningsbart Karmyttermått 986 x 1445 (sidohängt) Kulör NCS 0502-Y U-värde = 0,9 W/m2K Ljudklass Rw = 42dB Utvändiga fönsterbleck i vitlackerad plåt Smygen på utsidan är putsad (jmf utsida yttervägg) Smygen på insidan är beklädd med gips, målning i kulör NCS 0500-N glans 5 Fönsterbänk av grå granit Trycke typ Hoppe 0710/U26 med handtagsspärr Barnsäkert vädringsbeslag Fix 92, på ett fönster i vardera rum på våning (41)

6 Fönsterparti fast undre del, öppningsbar Karm och båge av trä/aluminium Karmyttermått 986 x2080mm övre del (sidohängt) Kulör NCS 0502-Y U-värde = 1,0 W/m2K Ljudklass Rw = 39 db Brandklass EI30 på fast undre del Utvändiga fönsterbleck i vitlackerad plåt Smygen på utsidan är putsad (jmf utsida yttervägg) Smygen på insidan är beklädd med gips, målning i kulör NCS 0500-N glans 5 Trycke Hoppe Tokyo med barnspärr Barnsäkert vädringsbeslag Fix 92 Entrédörr lägenhet Fönsterdörr uteplats Fönsterdörr balkong Avser dörr från trapphus till lägenhet Dörrblad och karm av trä, kulör enligt färgsättningsdokument Karmyttermått 986x2089 mm Kulör enligt färgsättningsdokument Inbrottsklass RC2 EN1627 Brandklass EI30 Ljudklass Rw = 40 db Foder 12x56mm kulör enligt färgsättningsdokument Smygen på insida lägenhet varierar och är av betong, målning eller gips målning , i kulör NCS 0500-N glans 5 Lås typ ASSA 2002, låscylinder typ ASSA 4820 Trycke typ ASSA 6696, matt krom Dörrkik Avser dörr från lägenheter i entréplan till uteplats på baksidan Karm och båge av trä/aluminium Karmyttermått 986 x 2080 mm Kulör NCS 0502-Y U-värde = 0,9 W/m2K Ljudklass Rw = 34 db Utvändiga tröskelbleck i rostfri plåt Smygen på utsidan är putsad (jmf utsida yttervägg) Smygen på insidan är beklädd med gips, målning i kulör NCS 0500-N glans 5 Lås typ spanjolett, Låscylinder ASSA 701 Trycke typ Hoppe Tokyo natureloxerat Utvändigt draghandtag Hoppe 430 Avser balkongdörr från lägenheter våning 2-4 till balkong Karm och båge av trä/aluminium Karmyttermått 986 x 2080 mm Kulör NCS 0502-Y U-värde = 0,9 W/m2K Ljudklass Rw = 34 db Utvändiga tröskelbleck i rostfri plåt Smygen på utsidan är putsad (jmf utsida yttervägg) Smygen på insidan är beklädd med gips, målning i kulör NCS 0500-N glans 5 Lås typ spanjolett Trycke Hoppe Tokyo med barnspärr natureloxerat Utvändigt draghandtag Hoppe (41)

7 4.3 BYGGDEL INNERVÄGG Innervägg 12x56 mm sockellist i eklaserad furu Målning i kulör NCS 0500-N glans 5 13 mm gips 45 mm plåtregel s mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Innervägg 12x56 mm sockellist i eklaserad furu Gips Typ 1 Målning i kulör NCS 0500-N glans 5 2x13 mm gips 70 mm plåtregel s450 inkl. 70 mineralull 40 luft 70 mm plåtregel s450 inkl. 70 mineralull 2x13 mm gips Målning i kulör enligt färgsättningsdokument 12x56 mm sockellist i kulör NCS-S 0502-Y Innervägg 12x56 mm sockellist i eklaserad furu Gips Typ 2 Målning i kulör NCS 0500-N glans 5 3x13 mm gips 70 mm plåtregel s450 inkl. 70 mineralull 40 luft 70 mm plåtregel s450 inkl. 70 mineralull 3x13 mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Innervägg 12x56 mm sockellist i eklaserad furu Betong Typ 1 Målning i kulör NCS 0500-N glans 5 13 mm gips 45 mm plåtregel s mm armerad skalvägg 100 mm armerad betong 50 mm armerad skalvägg 45 mm plåtregel s mm gips Målning i kulör NCS 0500-N glans 5 7 (41)

8 12x56 mm sockellist i eklaserad furu Innervägg 12x56 mm sockellist i eklaserad furu Betong Typ 2 Målning i kulör NCS 0500-N glans 5 13 mm gips 45 mm plåtregel s450 (vissa väggar kompletteras med 45 mineralull) 50 mm armerad skalvägg 100 mm armerad betong 50 mm armerad skalvägg Målning i kulör NCS 0500-N glans 5/enligt färgsättningsdokument (ej spackling i rullstolsrum och UC) 12x56 mm sockellist i kulör NCS-S 0502-Y (ugår vid klinkersockel entréplan) Innervägg 12x56 mm sockellist i eklaserad furu Betong Typ 3 Målning i kulör NCS 0500-N glans 5 13 mm gips 45 mm plåtregel s450 (vissa väggar kompletteras med 45 mineralull) 180 mm prefabricerade betongväggar, klass B Målning i kulör enligt färgsättningsdokument Innervägg 12x56 mm sockellist i eklaserad furu Betong - Typ 4 Målning i kulör NCS 0500-N glans 5 13 mm gips 45 mm plåtregel s mm armerad skalvägg 100 mm armerad betong 50 mm armerad skalvägg 45 mm plåtregel s mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Innerdörr lägenhet Dörrblad och karm med vit slät yta Karmyttermått 886 x 2089 mm Kulör NCS S 0502-Y Vitt överliggande foder 12x56 mm i kulör NCS 0502-Y Vitt vertikalt foder 15x56 mm i kulör NCS 0502-Y Trycke typ ASSA 5614 blank krom Tröskelplatta i ek Installationsnisch Monterat ned från tak, variabel höjd och bredd Uppbyggnad: Plåtvinklar LP50 13 mm gips Målning i kulör NCS 0500-N glans 5 8 (41)

9 4.4 BYGGDEL BJÄLKLAG Bjälklag Ovansida 14 mm ekparkett Kombimatta (underlagsfoam och ångspärr) 200 mm armerad betong 50 mm armerat plattbärlag Målning i kulör NCS 0500-N glans 5 Undersida 4.5 BYGGDEL TAK Tre graders taklutning med takutsprång ( i kulör NCS 1002-Y) på samtliga sidor (300 mm). Tak Ovansida Ytpapp, gråsvart (ofärgad) Underlagspapp 18 mm plywood Prefabricerade takstolar S1200 mm Syllpapp 500 mm lösullsisolering 150 mm armerad betong 50 mm armerat plattbärlag Målning i kulör NCS 0500-N glans 5 Undersida Avvattning Sker i halvrunda hängrännor längs långsidorna av huset till samlingspunkt vid kortsidorna av respektive enhet där stuprör tar vid. Där stuprör går ner i mark finns lövsil. Hängrännor och stuprör är av svart plåt. Säkerhet Uppstigningslucka, CE-märkt, 1000x1000 mm, svart 2 st utvändiga inspektionsluckor, 600x900 mm, svart 1 st vindslucka 600x1000 mm till vindsutrymme finns i trapphuset, grå 4 st fästöglor för infästning av säkerhetsväst (sele), svarta 3 st fästöglor med 20 m vajer för infästning av säkerhetsväst (sele), svarta Luftning Takstos för luftning av avlopp, svart 9 (41)

10 4.6 BYGGDEL POD Pod avser lägenhetskärnan bestående av våtrum och kök samt lägenhetsinrede (garderober, klädstång etc). Våtrum Stomme Våtrum Beklädnad Prefabricerat volymelement, helt färdigt inkl. inrede Golvplatta av betong Klinkerplattor på golv och sockel, storlek 100x100 mm, typ Marazzi Easy Anthracit, matt grå-svart Fogar mellan klinkerplattor, typ Ultracolor Manhattan 110, mörkgrå Väggar av stålkassetter Kakelplattor på väggar, storlek 200x200 mm, typ Arch Bianco Luce, blank vit Fogar mellan kakelplattor, typ Ultracolor Manhattan 110, ljusgrå Tak av stålkassetter, kulör NCS 0502-B50G Våtrummet kläs på delar av utsidan som gränsar mot rum sovrum och klädkammare 45 mm plåtregel s mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Våtrum Våtrummet kläs på del av utsidan som gränsar mot kök (schaktutrymme): 45 mm plåtregel s mm plywood 13 mm gips Våtrum kläs på del av utsidan som gränsar mot vardagsrum/korridor: 45 mm plåtregler s mm plywood 13 mm gips Inrede/Vitvaror Tvättställ: Ifö Spira 15062, storlek 600x445 mm, vit Tvättställsblandare: Spegelskåp: WC: Mora MMIX B5 ECO, A-Klass, krom Svedbergs Line 60, LED-belysning, vit Ifö Sign 6893, vägghängd, vit Toalettpappershållare: Geesa 145, krom Golvavlopp i dusch: Duschblandare: Duschset: Duschvägg: Handdukskrokar: Bänkskiva: Väggskåp: Tvättmaskin: Torktumlare: Purus Oden, storlek 150x150 mm Mora MMIX 150cc ECO, A-klass, krom MMIX S5, krom Glasdörrar Ifö Space, halvrund, storlek 800x900 mm Geesa NR krok, krom Geesa NR krok, krom Laminatskiva, storlek 1400x610x30 mm, vit 2 st ovan bänkskiva, storlek 1400x600x300 mm, vit 2 st dörrar Electrolux, A+++, 6 kg, 1200 rpm, vit Electrolux, A+, 8 kg, värmepump, vit Belysningsarmatur i tak: Plafond Monn 255 LED 2900K 10W, vit Strömbrytare: Exxact Primo kron 1-pol, vit Fördelarskåp, låsbart, storlek 400x400 mm 5 st infällda vägguttag typ Exxact primo, vit 1 st timer till vägguttag typ Exxact primo, vit 1 st frånluftsdon typ KVG st överluftsdon typ KVG (41)

11 Kök Stomme/Inrede Skåpstomme: Marbodal, direktlaminat, tjocklek 16 mm, vit Skåpsluckor: Handtag: Bänkskiva: Diskbänksplåt: Köksblandare: Stänkskydd: Sparksockel: Passbit: Täcksidor: Takanslutning: Marbodal Aspekt, slät vit MDF, tjocklek 16 mm Marbodal Zenith c/c 40, rostfri Marbodal, laminat Zeus Antracit 534, tjocklek 30 mm med rak kant Franke Delux G, heltäckande diskbänk med två hoar, storlek 1200x600x30 mm Mora MMIX K5 med avstängningsventil för diskmaskin, krom Aluminiumtäckt skiva med polyetenkärna, tjocklek 3 mm, vit Direktlaminat, tjocklek 16 mm, vit Direktlaminat, tjocklek 16 mm, vit Laminatbelagd spånskiva, tjocklek 16 mm, vit Direktlaminat, tjocklek 16 mm, vit Skåpsindelning och detaljer i lägenhet med 1 och 2 r.o.k. vänster: 1 st Diskbänkskåp med delad botten och sidohängd källsortering 1 st Bänkskåp med 3 tandemlådor 1 st Bänkskåp för inbyggnadsugn, med låda 1 st Bänkskåp med handukshängare 1 st Grytskåp med 2 gallerhyllor 2 st Bänkskåp med dörr och hyllor 1 st Väggskåp för micro 5 st Väggskåp med hyllor 1 st Överskåp ovan kyl/frys 2 st Högskåp Skåpsindelning och detaljer i lägenhet med 2 r.o.k. höger: 1 st Diskbänkskåp med delad botten och sidohängd källsortering 1 st Bänkskåp med 3 tandemlådor 1 st Bänkskåp för inbyggnadsugn, med låda 4 st Bänkskåp med dörr och hyllor 1 st Väggskåp för micro3st Väggskåp med hyllor 1 st Överskåp ovan kyl/frys1st Högskåp 11 (41)

12 Skåpsindelning och detaljer i lägenhet med 3 r.o.k.: 1 st Diskbänkskåp med delad botten och sidohängd källsortering 1 st Bänkskåp med 3 tandemlådor 1 st Bänkskåp för inbyggnadsugn, med låda 5 st Bänkskåp med dörr och hyllor 1 st Väggskåp för micro 3 st Väggskåp med hyllor 1 st Överskåp ovan kyl 1 st Överskåp ovan frys 1 st Högskåp Kök Vitvaror Vitvaror från Electrolux i vit kulör. Informationen beskriver egenskaper hos vitvarorna. Information gällande modellnamn fås på begäran. Inbyggnadshäll: Inbyggnadsugn: Microvågsugn: Diskmaskin: Kombinerad kyl/frys till 1 och 2 r.o.k.: Kyl till 3 och 4 r.o.k.: Frys till 3 och 4 r.o.k.: Induktionshäll, zonindelad med boosterfunktion, 600 mm Energiklass A, konvektion 700W Energiklass A+, 49dB, 600mm Energieffektivitetsklass A++, LowFrost, 1845 mm Energieffektivitetsklass A+, 1850 mm Energieffektivitetsklass A+, 1850 mm Läckageskydd monteras under kyl, frys och diskmaskin Köksfläkt Köksfläkt från Franke i vit kulör. Kolfilterfläkt: Energieffektivitetsklass B, kåpa Förvaring Garderob 1 st i 1 r.o.k. 1 st i 2 r.o.k. 1 st i 3 r.o.k. Typ Marbodal, vit slät dörr med handtag Solo, c/c 128, rostfri Bredd 600 mm, djup 600 mm, höjd 2100 mm 1 st garderob inkluderar 1 st hyllplan och 2 st klädstänger Förvaring Linneskåp 1 st i 1 r.o.k. 1 st i 2 r.o.k. 1 st i 3 r.o.k. Typ Marbodal, vit slät dörr med handtag Solo, c/c 128, rostfri Bredd 600 mm, djup 600 mm, höjd 2100 mm 1 st linneskåp inkluderar 5 st hyllplan och 4 st trådbackar 12 (41)

13 Förvaring Städskåp 1 st i 1 r.o.k. 1 st i 2 r.o.k. 1 st i 3 r.o.k. Typ Marbodal, vit slät dörr med handtag Solo, c/c 128, rostfri Bredd 600 mm, djup 565 mm, höjd 2100 mm 1 st städskåp inkluderar slanghållare och kemikalieskåp Förvaring Skjutdörrsgarderob 1 st i 1 r.o.k. 2 st i 2 r.o.k. vänster 2 st i 2 r.o.k. höger 1st i 3 r.o.k. vänster 2st i 3 r.o.k. höger Leverantör: Marbodal Variabel höjd och bredd samt antal dörrar. Innehållande 1 st dörr silverspegel samt resterande dörr vit unik 2 st anslagslister. Höjd mm Inrede: Vit konsolhylla (djup 390 mm) med underliggande klädstång Förvaring Konsolhylla i klk/frd Finns ej i 1 r.o.k. Finns ej i 2 r.o.k. 1 st i 3 r.o.k. Längd 3400 mm Vit konsolhylla (djup 390 mm) med underliggande klädstång Förvaring Hatthylla 1 st i 1 st i 1 r.o.k. 1 st i 2 r.o.k. vänster 1 st i 2 r.o.k. höger Finns ej i 3 r.o.k. Typ BB86 Dubbel, Bok och vit Bredd 500 mm Inredning Dörrklocka 1 st per lägenhet Typ Dörrsignal DW311XX, vit/grå Inredning Brandvarnare 1 st i 1 r.o.k. och 2 r.o.k vänster 2 st i 2 r.o.k. höger och 3 r.o.k. Typ Optisk 9V STD batteridriven Förvaring Förråd Förråd i trapphus tillhör 1 r.o.k. Övrigt Hus- och lägenhetsbeteckning 1 st våningsregister, silvergrå Typ DinBox Sverige, natur aluminium Övrigt Postfack 1 st fastighetsbox, silvergrå Typ DinBox Sverige 1 st tidningshållare per lägenhet, aluminium 13 (41)

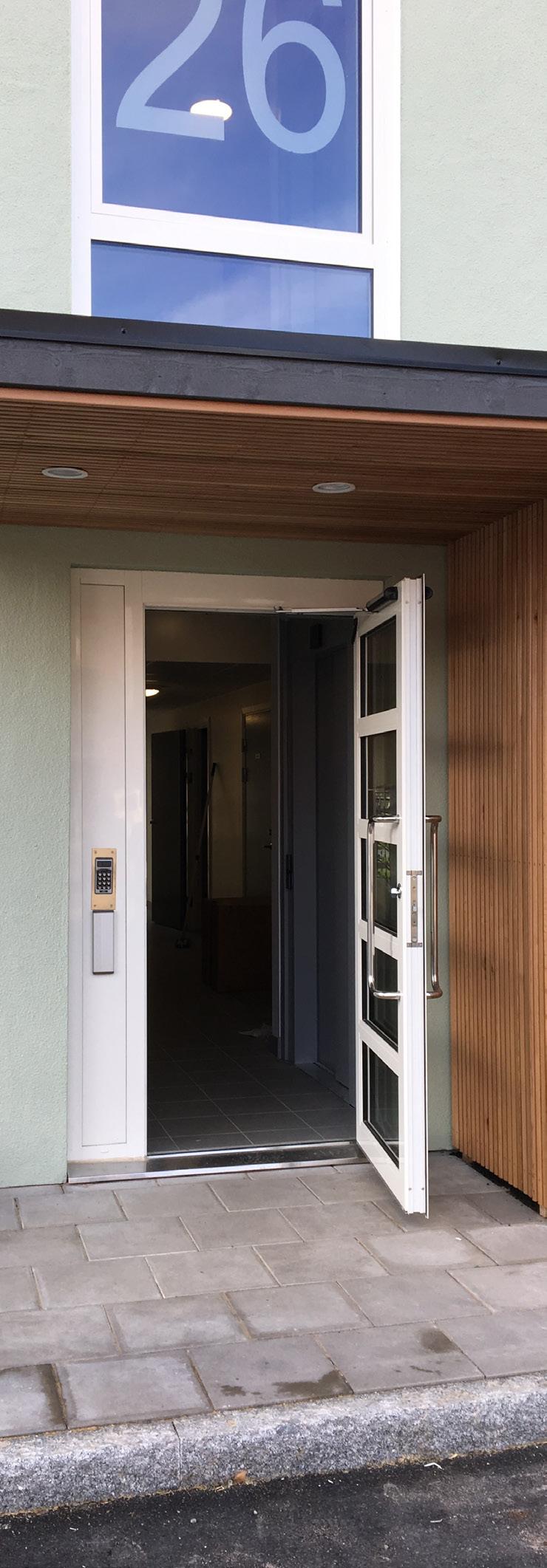

14 4.7 BYGGDEL ENTRÉ Byggdel entré inkluderar hela trapphuset, hiss,balkonger samt trädäck på motstående sida från entré. Trapphus Prefabricerat trapphus i betong ovan platsgjuten grund. Trapphuset angörs ifrån huvudentrén samt ingång på motstående sida. Ifrån stannplan nås trappa, hiss samt entrédörrar till lägenheter. På översta våningsplanet finns inspektionslucka till vindsutrymme. Från vind finns uppstigningslucka till taket. Trapphus Bottenplatta: 300 mm prefabricerad betong, målad i kulör NCS S2502-Y Hisschakt Väggar: 250 mm armerad betong, målad i kulör NCS 0500-N Trapphus Grundplatta Avser grundplatta undercentral och barnvagns-/rullstolsrum Ovansida 100 mm armerad betong, dammbinding mm cellplast Undersida Avser grundplatta exklusive undercentral och barnvagns-/rullstolsrum Ovansida Klinker typ Centro start Antracite 1200x900/1500 mm infälld torkmatta, typ kåbe 100 mm armerad betong 300 mm cellplast Undersida Trapphus Vilplan och stannplann Ovansida Klinker typ Centro start Antracite Prefabricerad betong, klass B (varierande tjocklek) Målning i kulör NCS 0300-N Ljudabsorbenter med täckningsgrad på ca 30 %, klass A Trappa Ovansida Trappsteg med kontrastmarkering på första och sista steget Plan- och sättsteg i sten typ granit Prefabricerad betong, klass B (variereande tjocklek) Målning i kulör NCS 0300-N Undersida Trapphus Vägg fasad Utsida 10 mm puts på glasfiberväv i kulör NCS-1002-Y 50 mm + 30 mm cellplast 150 mm prefabricerad betong Målning i kulör enligt färgsättningsdokument Klinkersockel Trapphus 14 (41)

15 Trapphus Innervägg Avser vägg mellan trapphus och lägenhet Trapphus Klinkersockel Målning i kulör enligt färgsättningsdokument 2 x 13 mm gips 70 mm plåtregel s450 2 x 13 mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i kulör NCS-S 0502-Y Undercentral och barnvagns-/rullstolsrum Avser vägg mellan undercentral och barnvagns-/rullstolsrum Undercentral 12x56 mm sockellist i kulör NCS-S 0502-Y Målning i kulör NCS 0500-N glans 5 2 x 13 mm gips 70 mm plåtregel s450 2 x 13 mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i kulör NCS-S 0502-Y Barnvagns-/rullstolsrum Trapphus Entrédörr Avser dörr till trapphus framsida Dörrblad och karm av aluminium och glas Karmyttermått 1300 x 2300 mm Kulör RAL 9010 U-värde 1,9 W/m2K Ljudklass Rw = 34 db Portlås Dörrautomatik + sensor Elslutbleck Lås typ ASSA 232, cylinder ASSA 4820 Draghandtag/tryckplatta Avser dörr till trapphus från baksida Dörrblad och karm av aluminium och glas Karmyttermått 986 x 2080 mm Kulör RAL 9010 U-värde 1,9 W/m2K Ljudklass Rw = 30 db Portlås Dörrautomatik + sensor Elslutbleck Lås typ ASSA 232, cylinder ASSA 4820 Draghandtag/tryckplatta 15 (41)

16 Avser dörr från trapphus till barnvagns-/rullstolsrum Dörrblad och karm av trä Karmyttermått 986 x2089 mm Kulör enligt färgsättningsdokument Brandklass EI30 Överliggande foder 12x56 mm kulör enlighet färgsättningsdokument Vertikalt foder 12x56 mm i kulör enligt färgsättning Lås typ ASSA 6580, cylinder typ ASSA 4801 Trycke typ ASSA 6696, matt krom Dörrautomatik + sensorer Elslutbleck Portlås Avser dörr mellan trapphus och undercentral Dörrblad och karm av trä Karmyttermått 986 x2089 mm Kulör enligt färgsättningsdokument Brandklass EI30 Överliggande foder 12x56 mm kulör enlighet färgsättningsdokument Vertikalt foder 12x56 mm i kulör enligt färgsättning Lås typ ASSA 410, cylinder typ ASSA 4801 Trycke typ ASSA 6696, matt krom Avser dörr mellan trapphus och förråd tillhörande 1 r.o.k. Dörrblad och karm av trä Karmyttermått 986 x2089 mm Kulör enligt färgsättningsdokument Brandklass EI30 Överliggande foder 12x56 mm kulör enlighet färgsättningsdokument Vertikalt foder 12x56 mm i kulör enligt färgsättning Låskista typ ASSA 2002, låscylinder typ ASSA 4820 Trycke typ ASSA 6696, matt krom Trapphus Glasparti Glasparti från stannplan, undre del fast fönster och övre del sidohängt, öppningsbart med brandkårsnyckel Karm av aluminium Karmyttermått 1270 x 2280 mm Kulör NCS 0502-Y U-värde = 1,1 W/m2K Ljudklass Rw = 35 db Utvändiga täcklister i vitlackerad plåt 16 (41)

17 Trapphus Handledare och räcke Handledare i stål på vägg, kulör enligt färgsättning Spröjsräcke av stål på trapplöpens insida, kulör enligt färgsättning Balkong Balkongräcke Spröjsräcke av vitlackerad aluminium Trapphus Hiss Typ Kone Monospace 500, storlek hisskorg 1100x2100 mm Kulör hissdörrar enligt färgsättningsdokument Trapphus Entrétak Avser skärmtak på framsida Ovansida Avvattning i ränna, svart plåt Ytpapp, gråsvart (ofärgad) Underlagspapp 18mm plywood 45x145 mm reglar 28 x 28 mm cederträ Undersida Trapphus Skärmvägg Avser skärmvägg vid sidan av skärmtak på framsida 28 x 28 mm cederträ 45x145 mm reglar 28 x 28 mm cederträ Stuprör för ränna, svart plåt Uteplats våning 1 Ovansida 28x120 mm tryckimpregnerade trallbrädor 120x45 mm tryckimpregnerade träreglar Syllpapp Betongplattor 500x500x50 mm Undersida 4.8 BYGGDEL INSTALLATION Värme och ventilation Luftburet värme- och ventilationssystem med förutsatt primär energikälla typ fjärrvärme Undercentral placeras i entréplan med kulvertering och/eller dragning via schakt genom schakt till respektive lägenhet. Lägenhetsbaserade FTX-aggregat placerade i våtrum Varje lägenhet drivs individuellt och regleras via temperaturgivare i lägenhet. Aggregatet kan ställas in med en maxtemperatur på 23 grader. Kanalisation för systemet inom lägenhet löper nedfällt från tak i inbyggda installationsnischer Trapphus och undercentral värms med vattenburen radiator. FTX-aggregat 1 st i 1 r.o.k. 1 st i 2 r.o.k. 1 st i 3 r.o.k. Typ REC RT Blue 4 17 (41)

18 Utrustning för mätning av energianvändning (antalet varierar beroende på projektutformning): 1 st elenergimätare 3-fas inkl. radio 1 st värmemängdsmätare inkl. radio 1 st kallvattenmätare inkl. radio 1 st datainsamlare Ventilationsdon i 1 r.o.k. (exklusive våtrum): 2 st tilluftsdon typ STQA st frånluftsdon typ kso-v125 1 st överluftsdon typ kso-v125 Ventilationsdon i 2 r.o.k. vänster (exklusive våtrum): 3 st tilluftsdon typ STQA st frånluftsdon typ kso-v125 1 st överluftsdon typ kso-v125 Ventilationsdon i 2 r.o.k. och 3r.o.k. höger (exklusive våtrum): 4 st tilluftsdon typ STQA st frånluftsdon typ kso-v125 1 st överluftsdon typ kso-v125 Ventilationsdon i 3 r.o.k. höger (exklusive våtrum): 5 st tilluftsdon typ STQA st frånluftsdon typ kso-v125 1 st överluftsdon typ kso-v125 Utrustning för styrd vindsventilation (antalet varierar beroende på projektutformning): 1 st tilluftsfläkt 1 st styrenhet 2 st sensorer 1 st tilluftsspjäll 2 st frånluftsspjäll Sanitet Alla vatten- och sanitetsinstallationer hålls till mitten av lägenheten i schakt mellan våtrum och kök Golvbrunn finns placerad i UC. Utslagsback monteras i barnvagns-/rullstolsrum. Vattenutkastare monteras utvändigt på fasad. El, tele och media Fastighetsundercentral placeras i entréplan som även innehåller mätartavlor för avläsning Elcentral för varje lägenhet placeras inne i lägenheten. Mediacentral för varje lägenhet placeras bredvid elcentral Inom lägenheten installeras dubbla RJ 45 uttag 18 (41)

19 Uttag och belysning tillhörande lägenhet med 1 r.o.k. (exklusive våtrum): 6 st lamputtag infällda, vit 14 st vägguttag infällda, vit 2 st hörnbox med 3 uttag, vit 2 st mediauttag RJ 45, vit 6 st strömställare infällda, vit 1 st underskåpsarmatur i kök LED 19W, vit 1 st takarmatur förråd Sensor 1 st utvändigt utanpåliggande IP44 vägguttag på uteplats vit 1 st utvändig väggarmatur på uteplats typ LED armatur 2x3W, vit Tin Maxi Uttag och belysning tillhörande lägenhet med 2 r.o.k. vänster (exklusive våtrum): 8 st lamputtag infällda, vit 18 st vägguttag infällda, vit 2 st hörnbox med 3 uttagt, vit 3 st mediauttag RJ 45,vit 7st strömställare infällda, vit 1 st underskåpsarmatur i kök LED 19W, vit 1 st utvändig väggarmatur på uteplats typ LED armatur 2x3W, vit Tin Maxi 1 st utvändigt utanpåliggande IP44 vägguttag på uteplats vit Uttag och belysning tillhörande lägenhet med 2 r.o.k. höger (exklusive våtrum): 8 st lamputtag infällda, vit 20 st vägguttag infällda, vit 2 st hörnbox med 3 uttagt, vit 3st mediauttag RJ 45, vit 8 st strömställare infällda, vit 1 st underskåpsarmatur i kök LED 19W, vit 1 st utvändig väggarmatur på uteplats typ LED armatur 2x3W, vit Tin Maxi 1st utvändigt utanpåliggande IP44 vägguttag på uteplats vit Uttag och belysning tillhörande lägenhet med 3 r.o.k. Våning 1 (exklusive våtrum): 11 st lamputtag infällda, vit 25 st vägguttag infällda, vit 2 st hörnbox med 3 uttagt, vit 4st mediauttag RJ 45, vit 9 st strömställare infällda, vit 1 st underskåpsarmatur i kök LED 19W, vit 1 st takarmatur i förråd/klk 2x14W, vit Bella 1 st utvändig väggarmatur på uteplats typ LED armatur 2x3W, vit Tin Maxi 1 st utvändigt utanpåliggande IP44 vägguttag på uteplats vit 19 (41)

20 Uttag och belysning tillhörande lägenhet med 3 r.o.k. Våning 2 4 (exklusive våtrum): 10 st lamputtag infällda, vit 25 st vägguttag infällda, vit 2 st uttag hörnbox 3 med uttag, vit 4st mediauttag RJ 45, vit 8 st strömställare infällda, vit 1 st underskåpsarmatur i kök LED 19W, vit 1 st takarmatur i förråd/klk 2x14W, vit Bella 1 st utvändig väggarmatur på uteplats typ LED armatur 2x3W, vit Tin Maxi 1 st utvändigt utanpåliggande IP44 vägguttag på uteplats vit Uttag och belysning i trapphus Våning 1: 1 st vägguttag monterat i kabelkanal, vit 4 st takarmatur typ LED 20+3W inbyggd närvarodetektor Helios 1 st väggarmatur på vilplan typ LED 20+3W inbyggd närvarodetektor Helios 2 st utvändig väggarmatur vid entré framsida typ 1x13W LED 2 st LED spot i skärmtak Uttag och belysning i trapphus Våning 2 (3): 1 st vägguttag monterat i kabelkanal, vit 1 st väggarmatur på vilplan typ LED 20+3W med inbyggd närvarodetektor Helios 2 st takarmatur typ LED 20+3W inbyggd närvarodetektor Helios Uttag och belysning i trapphus Våning (3)/4: 1 st vägguttag monterat i kabelkanal, vit 1 st väggarmatur på vilplan typ LED 20+3W med inbyggd närvarodetektor Helios 2 st takarmatur typ LED 20+3W inbyggd närvarodetektor Helios Uttag och belysning i barnvagns- och rullstolsrum: 1 st vägguttag utanpåliggande, vit 1 st takarmatur IP44 med sensor 2x28W 1 st timer utanpåliggande (städuttag trapphus), vit Uttag och belysning i undercentral: 2 st vägguttag utanpåliggande, vit 1 st strömställare utanpåliggande, vit 2 st takarmaturer IP44 2x28W Uttag och belysning i hisschakt: 2 st strömställare utanpåliggande 3 st väggarmaturer 20 (41)

21 5. Ritningar Ritningarna visar ett exempelhus utformat med 15 lägenheter, fyra 1 r.o.k., sex 2 r.o.k. och fem 3 r.o.k. samt tillhörande köksuppställningar. 21 (41)

22 5.1 PLAN VÅNING Rum Sovrum Kök/Vardagsrum/Sovrum Sovrum Rum UC G G G G F ST ST Klk./Frd. FTX Klk./Frd. K F K DM TM Wc/ FTX TM TT TT TM FTX Dusch K/F Wc/ Dusch TT DM 1 R.o.K BOA 34,4m 2 ST L G Barnvagn-/ Rullstolsrum Wc/ Dusch DM 3 R.o.K BOA 74,6m 2 3 R.o.K BOA 81,5m 2 Vardagsrum/Kök Vardagsrum/Kök Frd. 1R.oK Klk PLAN VÅN 1 1 : 100 RITNING BASERAD PÅ UNDERLAG FRÅN WHITE DATERAD DESIGN DESIGN ALFA BYGGHANDLING DESIGN HUSTYP JHJ A K E VVS BP PLAN VÅN 1 SKALA A3 003 ENL. HÄNVISNING PRODUKTVERSION DATUM A (41)

23 5.2 PLAN VÅNING Rum Sovrum Kök/Vardagsrum/Sovrum Vardagsrum/Kök Sovrum Sovrum G G L F K ST DM Klk./Frd. FTX TM TT K/F K/F TT TM FTX Wc/ Dusch FTX TM TT Wc/ Dusch DM 1 R.o.K BOA 34,4m 2 ST L G FTX TM TT Wc/ Dusch DM 2 R.o.K BOA 48,8m 2 ST L G Wc/ Dusch DM G ST K/F 3 R.o.K BOA 74,6m 2 2 R.o.K BOA 66,2m 2 Vardagsrum/Kök Vardagsrum/Kök Frd. 1R.oK Klk PLAN VÅN 2 1 : 100 RITNING BASERAD PÅ UNDERLAG FRÅN WHITE DATERAD DESIGN DESIGN ALFA BYGGHANDLING DESIGN HUSTYP JHJ A K E VVS BP PLAN VÅN 2 SKALA A3 003 ENL. HÄNVISNING PRODUKTVERSION DATUM A (41)

24 5.3 PLAN VÅNING Rum Sovrum Kök/Vardagsrum/Sovrum Vardagsrum/Kök Sovrum Sovrum G G L F K ST DM Klk./Frd. FTX TM TT K/F K/F TT TM FTX Wc/ Dusch FTX TM TT Wc/ Dusch DM 1 R.o.K BOA 34,4m 2 ST L G FTX TM TT Wc/ Dusch DM 2 R.o.K BOA 48,8m 2 ST L G Wc/ Dusch DM G ST K/F 3 R.o.K BOA 74,6m 2 2 R.o.K BOA 66,2m 2 Vardagsrum/Kök Vardagsrum/Kök Frd. 1R.oK Klk PLAN VÅN 3 1 : 100 RITNING BASERAD PÅ UNDERLAG FRÅN WHITE DATERAD DESIGN DESIGN ALFA BYGGHANDLING DESIGN HUSTYP JHJ A K E VVS BP PLAN VÅN 3 SKALA A3 003 ENL. HÄNVISNING PRODUKTVERSION DATUM A (41)

25 5.4 PLAN VÅNING Rum Sovrum Kök/Vardagsrum/Sovrum Vardagsrum/Kök Sovrum Sovrum G G L F K ST DM Klk./Frd. FTX TM TT K/F K/F TT TM FTX Wc/ Dusch FTX TM TT Wc/ Dusch DM 1 R.o.K BOA 34,4m 2 ST L G FTX TM TT Wc/ Dusch DM 2 R.o.K BOA 48,8m 2 ST L G Wc/ Dusch DM G ST K/F 3 R.o.K BOA 74,6m 2 2 R.o.K BOA 66,2m 2 Vardagsrum/Kök Vardagsrum/Kök Frd. 1R.oK Klk PLAN VÅN 4 1 : 100 RITNING BASERAD PÅ UNDERLAG FRÅN WHITE DATERAD DESIGN DESIGN ALFA BYGGHANDLING DESIGN HUSTYP JHJ A K E VVS BP PLAN VÅN 4 SKALA A3 003 ENL. HÄNVISNING PRODUKTVERSION DATUM A (41)

26 5.5 FASAD FRAMSIDA FASAD FRAMSIDA 1:100 DESIGN DESIGN ALFA BYGGHANDLING DESIGN HUSTYP JHJ PRODUKTVERSION A K E VVS BP 003 FASAD FRAMSIDA SKALA A3 ENL. HÄNVISNING A DATUM (41)

27 5.6 FASAD VÄNSTER SIDA FASAD VÄNSTER SIDA 1:100 DESIGN DESIGN ALFA BYGGHANDLING DESIGN HUSTYP JHJ PRODUKTVERSION A K E VVS BP 003 FASAD VÄNSTER SIDA SKALA A3 ENL. HÄNVISNING A DATUM (41)

28 5.7 FASAD BAKSIDA FASAD BAKSIDA 1:100 DESIGN DESIGN ALFA BYGGHANDLING DESIGN HUSTYP JHJ PRODUKTVERSION A K E VVS BP 003 FASAD BAKSIDA SKALA A3 ENL. HÄNVISNING A DATUM (41)

29 5.8 FASAD HÖGER SIDA FASAD HÖGER SIDA 1:100 DESIGN DESIGN ALFA BYGGHANDLING DESIGN HUSTYP JHJ PRODUKTVERSION A K E VVS BP 003 FASAD HÖGER SIDA SKALA A3 ENL. HÄNVISNING A DATUM (41)

30 5.9 SEKTION 30 (41)

31 5.10 KÖKSUPPSTÄLLNING 1 R.O.K. DEL 1 31 (41)

32 5.11 KÖKSUPPSTÄLLNING 1 R.O.K. DEL 2 32 (41)

33 5.12 KÖKSUPPSTÄLLNING 2 R.O.K. VÄNSTER DEL 1 33 (41)

34 5.13 KÖKSUPPSTÄLLNING 2 R.O.K. VÄNSTER DEL 2 34 (41)

35 5.14 KÖKSUPPSTÄLLNING 2 R.O.K. HÖGER DEL 1 35 (41)

36 5.15 KÖKSUPPSTÄLLNING 2 R.O.K. HÖGER DEL 2 36 (41)

37 5.16 KÖKSUPPSTÄLLNING 3 R.O.K. VÄNSTER DEL 1 37 (41)

38 5.17 KÖKSUPPSTÄLLNING 3 R.O.K. VÄNSTER DEL 2 38 (41)

39 5.18 KÖKSUPPSTÄLLNING 3 R.O.K. HÖGER DEL 1 39 (41)

40 5.19 KÖKSUPPSTÄLLNING 3 R.O.K. HÖGER DEL 2 40 (41)

41 DENNA SIDA ÄR AVSIKTLIGT LÄMNAD TOM Illustration: White Communication Services 2018/06 41 (41)
