1 Produktbeskrivning Design Quattro Bilden är från Holmen, Eskilstuna. Avvikelser kan förekomma. Foto: Erik Mårtensson Denna produktbeskrivning redogör för basutförande av produkten Design Quattro. Särredovisade projekt-och lägenhetsval(avser utformning såväl som kostnad) ingår inte i basutförandet. Beskrivning av ingående byggdelar och artiklar avser kvalitetsnivå för levererad slutprodukt. Enskilda delar med specificerad leverantör kan komma att utbytas mot likvärdigt alternativ. Denna beskrivning och övriga handlingar kompletterar varandra med avseende på omfattning, funktion, kvalitet och utseende.

2 Innehåll 1. Byggsystemet och produkten Miljö Föreskrifter och normer Produktbeskrivning Byggdel grund Byggdel yttervägg Byggdel innervägg Byggdel bjälklag Byggdel tak Byggdel pod Byggdel entré Byggdel installation Ritningar Plan våning Plan våning Plan våning Plan våning Fasad framsida Fasad vänster sida Fasad baksida Fasad höger sida Sektion Köksuppställning 1 och 2 r.o.k Köksuppställning 3 r.o.k. del Köksuppställning 3 r.o.k. del Illustrationsexempel Möblerad bottenvåning Möblerat normalplan vån Möblerad plan 1 r.o.k. 33,7 kvm, våning Möblerad plan 2 r.o.k. 54,8 kvm, våning Möblerad plan 3 r.o.k. 76,0 kvm, våning 1, vänster Möblerad plan 3 r.o.k. 76,0 kvm, våning 1, höger Möblerad plan 3 r.o.k. 76,0 kvm, våning 2 4, vänster Möblerad plan 3 r.o.k. 76,0 kvm, våning 2 4, höger KOMPLETTERANDE DOKUMENT Pris- och tillvalslista Design Duo & Design Quattro ränsdragningslista Design Duo och Design Quattro 2 (40)

3 1. Byggsystemet och produkten 1.1 P303 P303 är ett byggsystem för bostäder utvecklat av NCC för en kostnadseffektiv och säker produktion av bostäder för hyres-och bostadsrätter. Byggsystemet består av ett antal tekniska lösningar: ytterväggskonstruktion, systemlösning av badrum, ventilation med mera. P303 består även av ett antal icketekniska val, till exempel affärsmodell och marknadsföring. Ur byggsystemet har Design Quattro utvecklas av NCC tillsammans med White arkitekter 1.2 DESIN QUATTRO Design Quattro är en husprodukt för hyres- och bostadsrätter i tre eller fyra plan. En huskropp består av ett till tre sammansatta trapphus som tillsammans bildar ett lamellhus. Entréplanet innehåller två 3 r.o.k, en 1 r.o.k, undercentral, och barnvagnsrum. Normalplanet, våning två till fyra, består av två 3 r.o.k. och en 2 r.o.k. 1 r.o.k. 33,7 kvm BOA 2 r.o.k. 54,8 kvm BOA 3 r.o.k. 76,0 kvm BOA BOA för trapphus med tre våningar = 599,3 kvm BOA för trapphus med fyra våningar = 806,1 kvm BTA per våningsplan = 268,0 kvm BTA för trapphus med tre våningar = 804,0 kvm BTA för trapphus med fyra våningar = 1072,0 kvm BOA/BTA för trapphus med tre våningar = 0,75 BOA/BTA för trapphus med fyra våningar = 0,75 BYA för ett trapphus = 293,1 kvm Byggnaden har en isolerad tung stomme av platsgjuten betong. Även det lägenhetsskiljande bjälklaget är av betong. Våtrummet och köket bildar lägenhetens kärna, det vi kallar pod. Våtrummet är oorganiskt och prefabricerat.ventilation och luftburen värme distribueras genom lägenhetsbaserade FTX-aggregat. Alla 3 r.o.k. har en generös uteplats vid sin entré. De boende på första våningen har sin uteplats, en altan, på baksidan. 2. Miljö Samtliga fästmassor och limmer som ingår i Design Quattro är med i BASTAregistret*. Alla invändiga färger är också valda efter rekommendationer från Astma- och Allergiförbundet. * BASTA-systemet stöds av Sveriges största aktörer inom bygg- och anläggningsbranschen och syftar till att fasa ut farliga kemiska ämnen från byggsektorn. BASTA-registret innehåller produkter som uppfyller systemets högre krav. 3 (40)

4 3. Föreskrifter och normer DESIN QUATTRO UPPFYLLER FÖLJANDE FÖRESKRIFTER OCH NORMER: enerellt Boverkets byggregler, BFS 2011:6 med ändringar t.o.m. BFS 2014:3, BBR 21 Konstruktion AMA Hus 11, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt AMA Anläggning 13, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt SS-EN 1990 rundläggande dimensioneringsregler SS-EN 1991 Laster SS-EN 1992 Betongkonstruktioner SS-EN 1993 Stålkonstruktioner SS-EN 1994 Samverkanskonstruktioner i stål & betong SS-EN 1995 Träkonstruktioner SS-EN 1997 eokonstruktioner EKS 9 Europeiska konstruktionsstandarder Installation VVS AMA VVS & Kyl 12, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt Installation El och tele/data AMA EL 12, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt SS , SEK Handbok 444 Elinstallationsreglerna, ELSÄK-FS 2013:1 och tillägg ELSÄK-FS 2014:2 Installationsförordningen SS , Elinstallationer för lågspänning. BFS 2012:11 direktiv H14 och SS-EN och SS-EN Projektering och utförande utförs enligt Arbetarskyddsstyrelsens arbetsmiljöanvisningar. Provning AMA AF 12 AFD 352 samt tillhörande råd och anvisningar 4 (40)

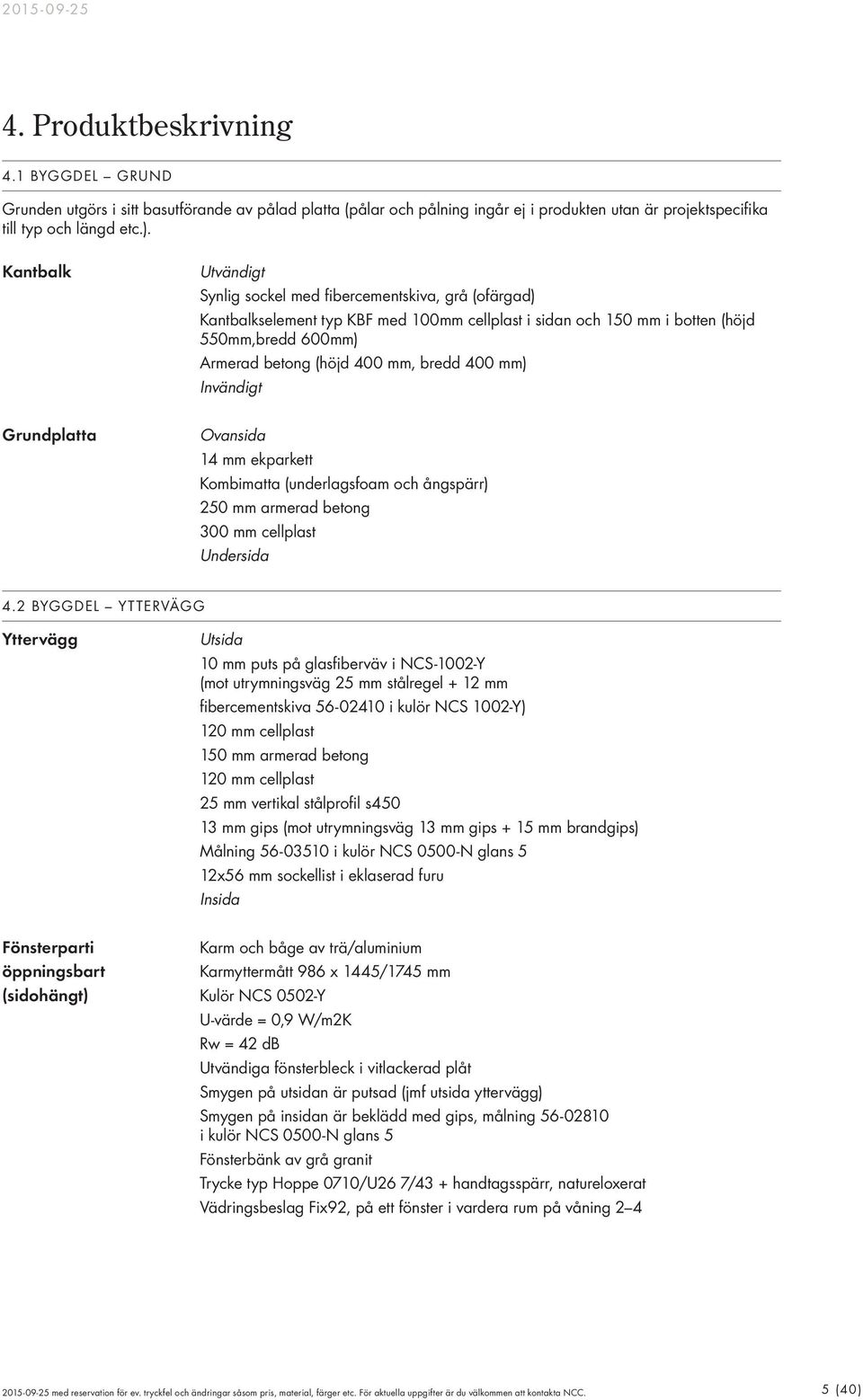

5 4. Produktbeskrivning 4.1 BYDEL RUND runden utgörs i sitt basutförande av pålad platta (pålar och pålning ingår ej i produkten utan är projektspecifika till typ och längd etc.). Kantbalk Utvändigt Synlig sockel med fibercementskiva, grå (ofärgad) Kantbalkselement typ KBF med 100mm cellplast i sidan och 150 mm i botten (höjd 550mm,bredd 600mm) Armerad betong (höjd 400 mm, bredd 400 mm) Invändigt rundplatta Ovansida 14 mm ekparkett Kombimatta (underlagsfoam och ångspärr) 250 mm armerad betong 300 mm cellplast Undersida 4.2 BYDEL YTTERVÄ Yttervägg Utsida 10 mm puts på glasfiberväv i NCS-1002-Y (mot utrymningsväg 25 mm stålregel + 12 mm fibercementskiva i kulör NCS 1002-Y) 120 mm cellplast 150 mm armerad betong 120 mm cellplast 25 mm vertikal stålprofil s mm gips (mot utrymningsväg 13 mm gips + 15 mm brandgips) Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Insida Fönsterparti öppningsbart Karm och båge av trä/aluminium Karmyttermått 986 x 1445/1745 mm (sidohängt) Kulör NCS 0502-Y U-värde = 0,9 W/m2K Rw = 42 db Utvändiga fönsterbleck i vitlackerad plåt Smygen på utsidan är putsad (jmf utsida yttervägg) Smygen på insidan är beklädd med gips, målning i kulör NCS 0500-N glans 5 Fönsterbänk av grå granit Trycke typ Hoppe 0710/U26 7/43 + handtagsspärr, natureloxerat Vädringsbeslag Fix92, på ett fönster i vardera rum på våning (40)

6 Entrédörr lägenhet Avser dörr från utvändig ramp till lägenhet 3 r.o.k i entréplan Dörrblad och karm av stål Karmyttermått 990 x 2080 mm Kulör NCS S3502-B U-värde= 2,1 W/m2K Rw = 40 db Smygen på utsidan är beklädd med 12 mm fibercementskiva i kulör NCS 1002-Y alt. projektunik Smygen på insidan är beklädd med gips, målning i kulör NCS 0500-N glans 5 Låskista typ ASSA 2002, låscylinder typ ASSA 4820 Trycke typ ASSA 6696, matt krom Mekanisk ringklocka Avser dörr från trapphus till lägenhet 1 r.o.k. och 2 r.o.k Dörrblad och karm av stål Karmyttermått 990 x 2080 mm Kulör NCS S3502-B U-värde= 2,1 W/m2K Rw = 40 db Smygen på utsidan är beklädd med gips, målning i kulör NCS 1002-Y Smygen på insidan är beklädd med gips, målning i kulör NCS 0500-N glans 5 Låskista typ ASSA 410, låscylinder typ ASSA 4801 Trycke typ ASSA 6696, matt krom Mekanisk ringklocka Avser dörr från trapphus till indragen balkong för lägenhet 3 r.o.k Dörrblad och karm av stål Karmyttermått 990 x 2080 mm Kulör NCS S3502-B U-värde= 2,1 W/m2K Rw = 40 db Smygen på utsidan är beklädd med betong, målning i NCS 1002-Y alt. projektunik Smygen på insidan är betong med målning i kulör NCS 0500-N glans 5, beklädd med plåt, vit. Lås typ ASSA 410, låscylinder typ 4810 Trycke typ ASSA 6696, matt krom 6 (40)

7 Avser dörr från indragen balkong till lägenhet 3 r.o.k Dörrblad och karm av lamellimmat trä, stålplåt samt vattenbeständig HDF utvändigt. Dörrbladet är delvis glasat. Karmyttermått 990 x 2080 mm Kulör NCS 0502-Y U-värde= 1,3 W/m2K Rw = 28 db Utvändiga tröskelbleck Smygen på utsidan är putsad (jmf utsida yttervägg) Smygen på insidan är beklädd med gips i kulör NCS 0500-N glans 5 Låskista typ ASSA 2002, låscylinder typ ASSA 4820 Trycke typ ASSA 6696, matt krom Dörrbroms typ Byggbeslag Fix 523T Fönsterdörr uteplats Avser dörr från lägenheter i entréplan till uteplats på baksidan Karm och båge av trä/aluminium Karmyttermått 987 x 2080 mm Kulör NCS 0502-Y U-värde = 1,0 W/m2K Rw = 34 db Utvändiga tröskelbleck i rostfri plåt Smygen på utsidan är putsad (jmf utsida yttervägg) Smygen på insidan är beklädd med gips, målning i kulör NCS 0500-N glans 5 Lås typ spanjolett, låscylinder ASSA 701 Trycke typ Hoppe Tokyo natureloxerat Entrédörr rullstolsrum Avser dörr mellan trapphus och rullstolsrum Dörrblad och karm av stål Karmyttermått 990 x 2080 mm Kulör NCS S3502-B U-värde= 2,1 W/m2K Rw = 40 db Smygen på utsidan är beklädd med 15 mm brandgips i NCS-kulör 0500-N Smygen på insidan är beklädd med mm gips i NCS-kulör 0500-N Låskista typ ASSA 2002, låscylinder typ ASSA 4820 Trycke typ ASSA 6696, matt krom Entrédörr UC Avser dörr mellan rullstolsrum och UC Dörrblad och karm med vit slät yta Karmyttermått 886 x 2089 mm Kulör NCS S 0502-Y Vitt överliggande foder 12x56 mm i kulör NCS 0502-Y Vitt vertikalt foder 15x56 mm i kulör NCS 0502-Y Trycke typ Byggbeslag A 1871P, blank krom Låskista Abloy (40)

8 4.3 BYDEL INNERVÄ Innervägg 12x56 mm sockellist i eklaserad furu Målning i kulör NCS 0500-N glans 5 13 mm gips 45 mm plåtregel s mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Innervägg 12x56 mm sockellist i eklaserad furu Betong Typ 1 Målning i kulör NCS 0500-N glans 5 50 mm armerad skalvägg 100 mm armerad betong 50 mm armerad skalvägg Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Spackling och sockellist utgår i utrymme mot rullstolsrum och undercentral. Innervägg 12x56 mm sockellist i eklaserad furu Betong Typ 2 Målning i kulör NCS 0500-N glans 5 13 mm gips 25 mm stålregel 50 mm armerad skalvägg 100 mm armerad betong 50 mm armerad skalvägg Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Innerdörr Dörrblad och karm med vit slät yta Karmyttermått 886 x 2089 mm Kulör NCS S 0502-Y Vitt överliggande foder 12x56 mm i kulör NCS 0502-Y Vitt vertikalt foder 15x56 mm i kulör NCS 0502-Y Trycke typ Byggbeslag A 1871P, blank krom Tröskelplatta i ek Installationsnisch Monterat ned från tak, variabel höjd och bredd Uppbyggnad: Plåtvinklar LP50 13 mm gips Målning i kulör NCS 0500-N glans 5 8 (40)

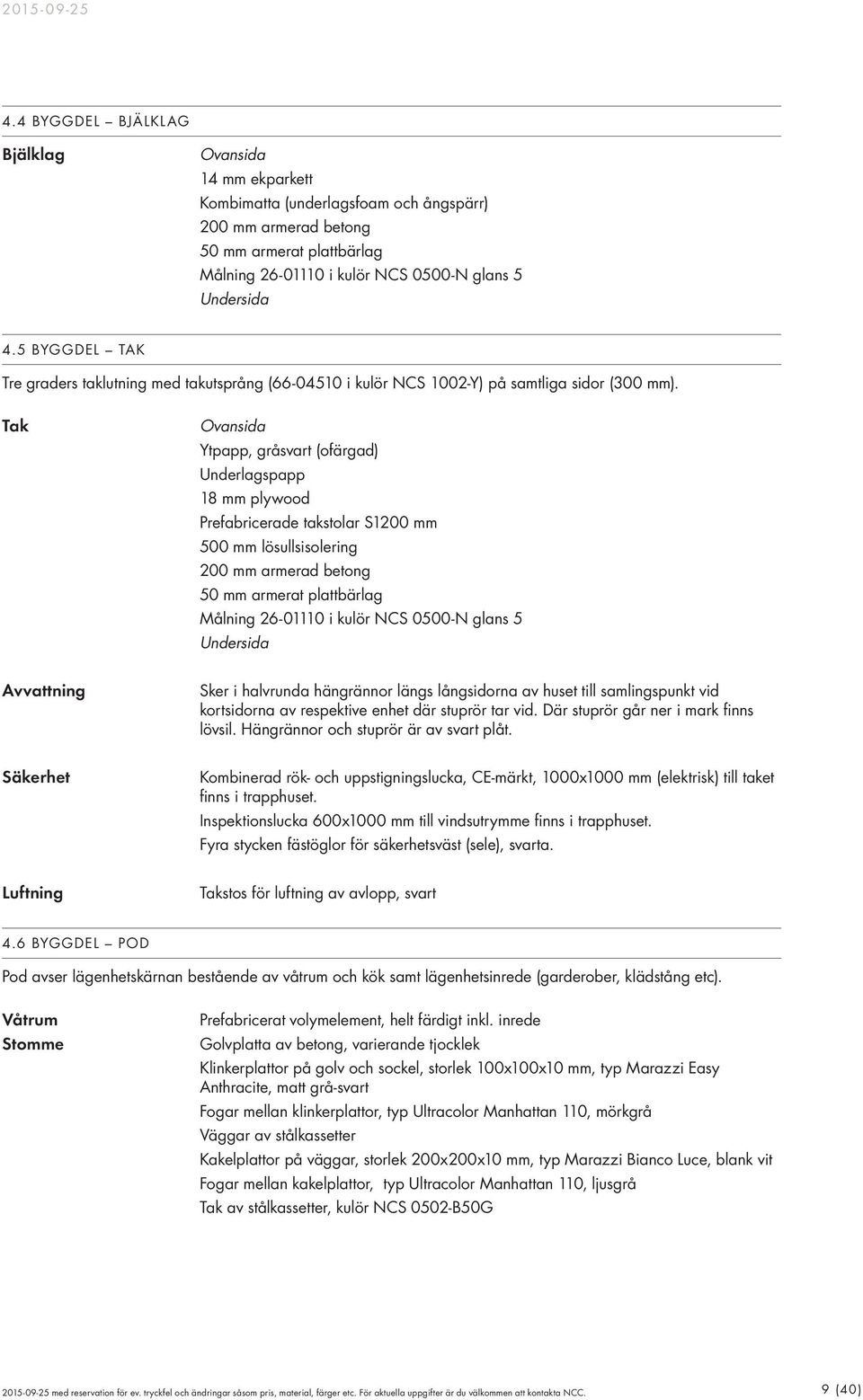

9 4.4 BYDEL BJÄLKLA Bjälklag Ovansida 14 mm ekparkett Kombimatta (underlagsfoam och ångspärr) 200 mm armerad betong 50 mm armerat plattbärlag Målning i kulör NCS 0500-N glans 5 Undersida 4.5 BYDEL TAK Tre graders taklutning med takutsprång ( i kulör NCS 1002-Y) på samtliga sidor (300 mm). Tak Ovansida Ytpapp, gråsvart (ofärgad) Underlagspapp 18 mm plywood Prefabricerade takstolar S1200 mm 500 mm lösullsisolering 200 mm armerad betong 50 mm armerat plattbärlag Målning i kulör NCS 0500-N glans 5 Undersida Avvattning Sker i halvrunda hängrännor längs långsidorna av huset till samlingspunkt vid kortsidorna av respektive enhet där stuprör tar vid. Där stuprör går ner i mark finns lövsil. Hängrännor och stuprör är av svart plåt. Säkerhet Kombinerad rök- och uppstigningslucka, CE-märkt, 1000x1000 mm (elektrisk) till taket finns i trapphuset. Inspektionslucka 600x1000 mm till vindsutrymme finns i trapphuset. Fyra stycken fästöglor för säkerhetsväst (sele), svarta. Luftning Takstos för luftning av avlopp, svart 4.6 BYDEL POD Pod avser lägenhetskärnan bestående av våtrum och kök samt lägenhetsinrede (garderober, klädstång etc). Våtrum Stomme Prefabricerat volymelement, helt färdigt inkl. inrede olvplatta av betong, varierande tjocklek Klinkerplattor på golv och sockel, storlek 100x100x10 mm, typ Marazzi Easy Anthracite, matt grå-svart Fogar mellan klinkerplattor, typ Ultracolor Manhattan 110, mörkgrå Väggar av stålkassetter Kakelplattor på väggar, storlek 200x200x10 mm, typ Marazzi Bianco Luce, blank vit Fogar mellan kakelplattor, typ Ultracolor Manhattan 110, ljusgrå Tak av stålkassetter, kulör NCS 0502-B50 9 (40)

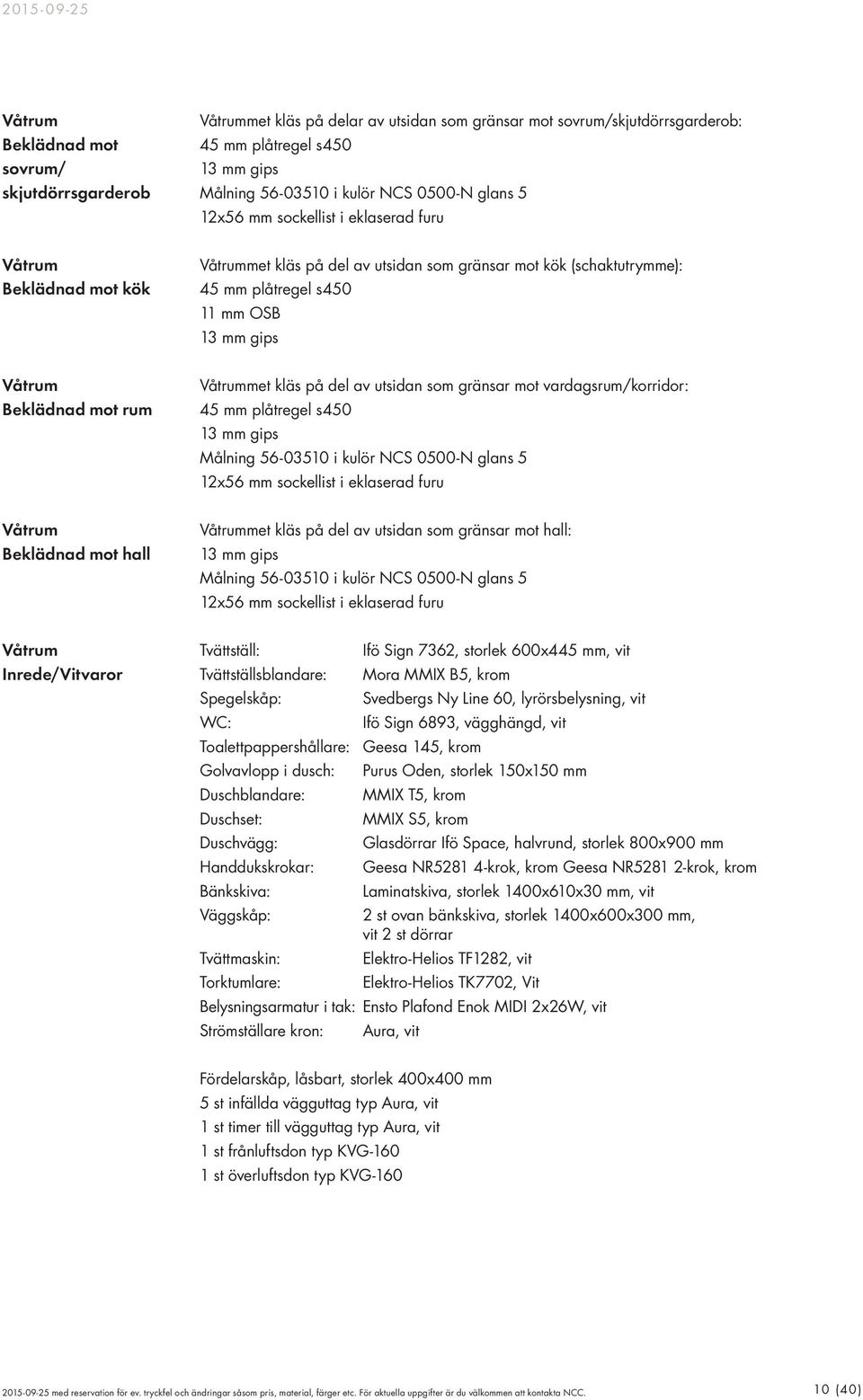

10 Våtrum Våtrummet kläs på delar av utsidan som gränsar mot sovrum/skjutdörrsgarderob: Beklädnad mot 45 mm plåtregel s450 sovrum/ 13 mm gips skjutdörrsgarderob Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Våtrum Beklädnad mot kök Våtrummet kläs på del av utsidan som gränsar mot kök (schaktutrymme): 45 mm plåtregel s mm OSB 13 mm gips Våtrum Beklädnad mot rum Våtrummet kläs på del av utsidan som gränsar mot vardagsrum/korridor: 45 mm plåtregel s mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Våtrum Beklädnad mot hall Våtrummet kläs på del av utsidan som gränsar mot hall: 13 mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Våtrum Tvättställ: Ifö Sign 7362, storlek 600x445 mm, vit Inrede/Vitvaror Tvättställsblandare: Mora MMIX B5, krom Spegelskåp: WC: Svedbergs Ny Line 60, lyrörsbelysning, vit Ifö Sign 6893, vägghängd, vit Toalettpappershållare: eesa 145, krom olvavlopp i dusch: Duschblandare: Duschset: Duschvägg: Handdukskrokar: Bänkskiva: Väggskåp: Tvättmaskin: Torktumlare: Purus Oden, storlek 150x150 mm MMIX T5, krom MMIX S5, krom lasdörrar Ifö Space, halvrund, storlek 800x900 mm eesa NR krok, krom eesa NR krok, krom Laminatskiva, storlek 1400x610x30 mm, vit 2 st ovan bänkskiva, storlek 1400x600x300 mm, vit 2 st dörrar Elektro-Helios TF1282, vit Elektro-Helios TK7702, Vit Belysningsarmatur i tak: Ensto Plafond Enok MIDI 2x26W, vit Strömställare kron: Aura, vit Fördelarskåp, låsbart, storlek 400x400 mm 5 st infällda vägguttag typ Aura, vit 1 st timer till vägguttag typ Aura, vit 1 st frånluftsdon typ KV st överluftsdon typ KV (40)

11 Kök Skåpstomme: Marbodal, direktlaminat, tjocklek 16 mm, vit Stomme/Inrede Skåpsluckor: Marbodal Aspekt, slät vit MDF, tjocklek 16 mm Handtag: Marbodal Solo, c/c 128, rostfri Bänkskiva: Marbodal, laminat Zeus Antracit 534, tjocklek 30 mm med rak kant Diskbänksplåt: Köksblandare: Stänkskydd: Sparksockel: Passbit: Täcksidor: Franke Delux, heltäckande diskbänk med två hoar, storlek 1200x600x30 mm Mora MMIX K5 med avstängningsventil för diskmaskin, krom Aluminiumtäckt skiva med polyetenkärna, tjocklek 3 mm, vit Direktlaminat, tjocklek 16 mm, vit Direktlaminat, tjocklek 16 mm, vit Laminatbelagd spånskiva, tjocklek 16 mm, vit Skåpsindelning och detaljer i lägenhet med 1 och 2 r.o.k.: 1 st bänkskåp med handdukshängare, storlek 200x565x704 mm 1 st bänkskåp med gallerhylla för inbygnadsugn, storlek 600x565x704 1 st bänkskåp typ grytskåp med två gallerhyllor, storlek 400x565x704 mm 1 st bänkskåp med lådfack under bänk (totalt fyra dämpade fullutdragslådor), storlek 400x565x704 mm 1 st diskbänksskåp med tre källsorteringshinkar, storlek 600x565x704 mm 1 st väggskåp typ öppet med tre hyllor, storlek 200x330x864 mm 1 st väggskåp typ fläktskåp med två hyllor, storlek 600x330x864 mm 1 st väggskåp (två luckor) med tre hyllor, storlek 800x330x864 mm 1 st väggskåp med tre hyllor, storlek 600x330x864 mm 1 st väggskåp för micro med en hylla, storlek 600x330x864 mm 1 st kyl-/frysöverdel, storlek 600x565x512 mm Skåpsindelning och detaljer i lägenhet med 3 r.o.k.: 1 st bänkskåp med handdukshängare, storlek 200x565x704 mm 1 st bänkskåp typ grytskåp med två gallerhyllor, storlek 400x565x704 mm 1 st bänkskåp med lådfack under bänk (totalt fyra dämpade fullutdragslådor), storlek 400x565x704 mm 1 st diskbänksskåp med tre källsorteringshinkar, storlek 600x565x704 mm 1 st väggskåp typ öppet med tre hyllor, storlek 200x330x864 mm 1 st väggskåp typ fläktskåp med två hyllor, storlek 600x330x864 mm 1 st väggskåp (två luckor) med tre hyllor, storlek 800x330x864 mm 1 st väggskåp med tre hyllor, storlek 600x330x864 mm 1 st väggskåp för micro med en hylla, storlek 600x330x864 mm 1 st kylöverdel, storlek 600x565x512 mm 1 st frysöverdel, storlek 600x565x512 mm 4 st bänkskåp med 2 hyllor under bänk, storlek 600x565x704 mm 1 st bänkskåp med 2 hyllor under bänk, storlek 300x565x704 mm 11 (4 0 )

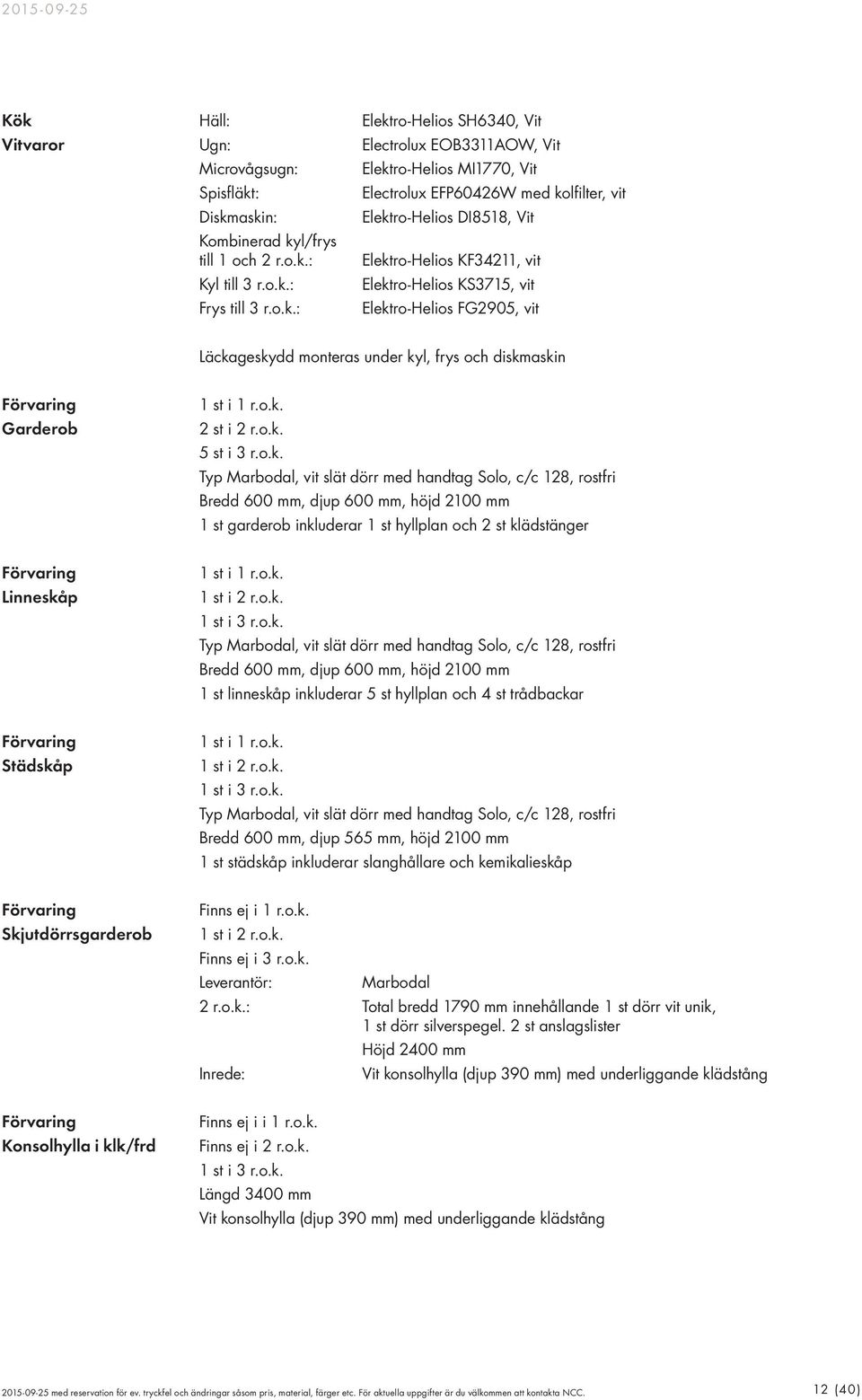

12 Kök Häll: Elektro-Helios SH6340, Vit Vitvaror Ugn: Electrolux EOB3311AOW, Vit Microvågsugn: Spisfläkt: Diskmaskin: Kombinerad kyl/frys till 1 och 2 r.o.k.: Kyl till 3 r.o.k.: Frys till 3 r.o.k.: Elektro-Helios MI1770, Vit Electrolux EFP60426W med kolfilter, vit Elektro-Helios DI8518, Vit Elektro-Helios KF34211, vit Elektro-Helios KS3715, vit Elektro-Helios F2905, vit Läckageskydd monteras under kyl, frys och diskmaskin Förvaring arderob 1 st i 1 r.o.k. 2 st i 2 r.o.k. 5 st i 3 r.o.k. Typ Marbodal, vit slät dörr med handtag Solo, c/c 128, rostfri Bredd 600 mm, djup 600 mm, höjd 2100 mm 1 st garderob inkluderar 1 st hyllplan och 2 st klädstänger Förvaring Linneskåp 1 st i 1 r.o.k. 1 st i 2 r.o.k. 1 st i 3 r.o.k. Typ Marbodal, vit slät dörr med handtag Solo, c/c 128, rostfri Bredd 600 mm, djup 600 mm, höjd 2100 mm 1 st linneskåp inkluderar 5 st hyllplan och 4 st trådbackar Förvaring Städskåp 1 st i 1 r.o.k. 1 st i 2 r.o.k. 1 st i 3 r.o.k. Typ Marbodal, vit slät dörr med handtag Solo, c/c 128, rostfri Bredd 600 mm, djup 565 mm, höjd 2100 mm 1 st städskåp inkluderar slanghållare och kemikalieskåp Förvaring Skjutdörrsgarderob Finns ej i 1 r.o.k. 1 st i 2 r.o.k. Finns ej i 3 r.o.k. Leverantör: Marbodal 2 r.o.k.: Total bredd 1790 mm innehållande 1 st dörr vit unik, 1 st dörr silverspegel. 2 st anslagslister Inrede: Höjd 2400 mm Vit konsolhylla (djup 390 mm) med underliggande klädstång Förvaring Konsolhylla i klk/frd Finns ej i i 1 r.o.k. Finns ej i 2 r.o.k. 1 st i 3 r.o.k. Längd 3400 mm Vit konsolhylla (djup 390 mm) med underliggande klädstång 12 (40)

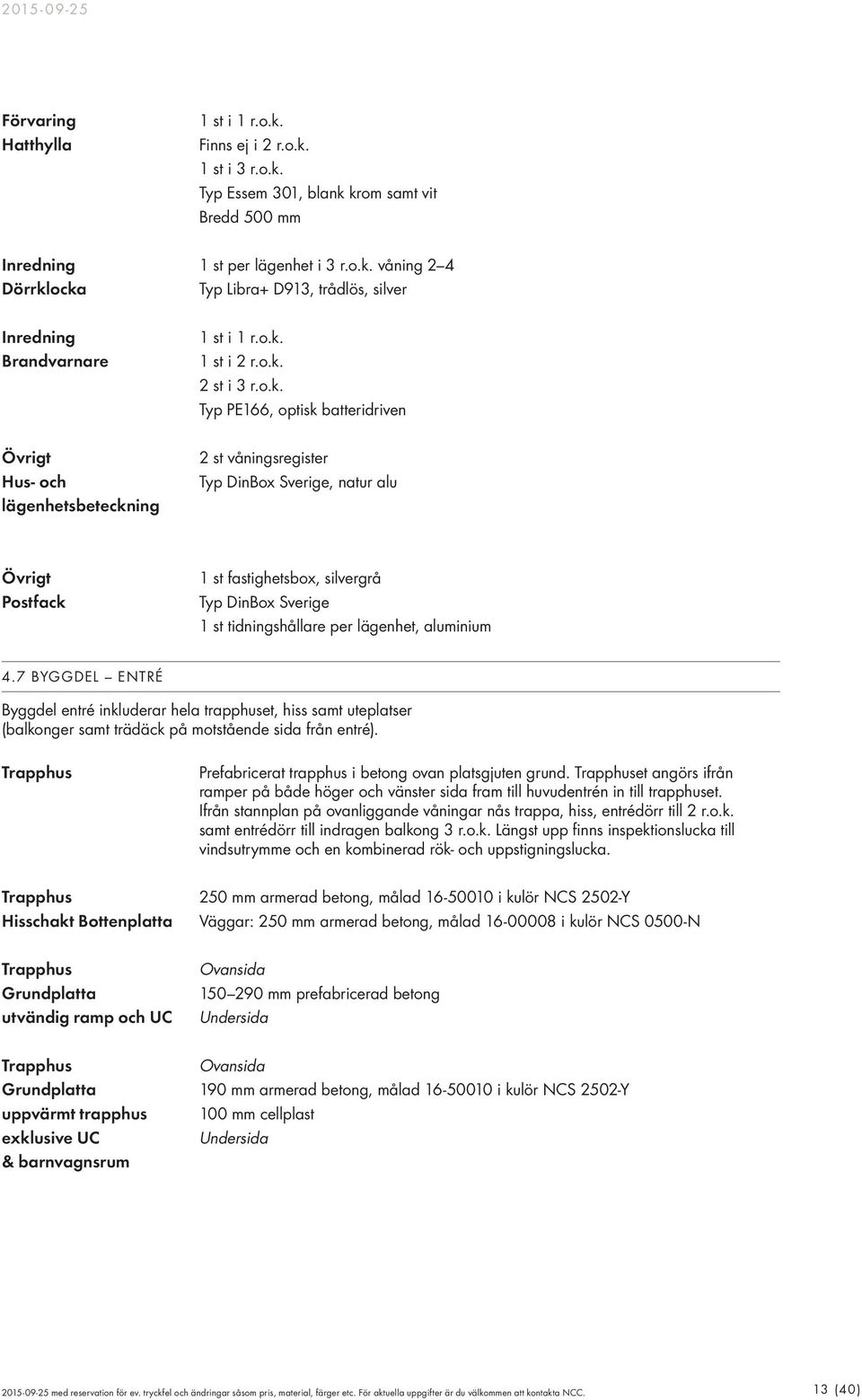

13 Förvaring Hatthylla 1 st i 1 r.o.k. Finns ej i 2 r.o.k. 1 st i 3 r.o.k. Typ Essem 301, blank krom samt vit Bredd 500 mm Inredning 1 st per lägenhet i 3 r.o.k. våning 2 4 Dörrklocka Typ Libra+ D913, trådlös, silver Inredning Brandvarnare 1 st i 1 r.o.k. 1 st i 2 r.o.k. 2 st i 3 r.o.k. Typ PE166, optisk batteridriven Övrigt Hus- och lägenhetsbeteckning 2 st våningsregister Typ DinBox Sverige, natur alu Övrigt Postfack 1 st fastighetsbox, silvergrå Typ DinBox Sverige 1 st tidningshållare per lägenhet, aluminium 4.7 BYDEL ENTRÉ Byggdel entré inkluderar hela trapphuset, hiss samt uteplatser (balkonger samt trädäck på motstående sida från entré). Trapphus Prefabricerat trapphus i betong ovan platsgjuten grund. Trapphuset angörs ifrån ramper på både höger och vänster sida fram till huvudentrén in till trapphuset. Ifrån stannplan på ovanliggande våningar nås trappa, hiss, entrédörr till 2 r.o.k. samt entrédörr till indragen balkong 3 r.o.k. Längst upp finns inspektionslucka till vindsutrymme och en kombinerad rök- och uppstigningslucka. Trapphus 250 mm armerad betong, målad i kulör NCS 2502-Y Hisschakt Bottenplatta Väggar: 250 mm armerad betong, målad i kulör NCS 0500-N Trapphus rundplatta utvändig ramp och UC Ovansida mm prefabricerad betong Undersida Trapphus Ovansida rundplatta 190 mm armerad betong, målad i kulör NCS 2502-Y uppvärmt trapphus 100 mm cellplast exklusive UC Undersida & barnvagnsrum 13 (40)

14 Trapphus Entré/indragen balkong Entréväggar Målning i kulör NCS 1002-Y Prefabricerade betongväggar, klass B (varierande tjocklek) Målning i kulör NCS 0500-N Trapphus Framsida/utsida Målning i en NCS-kulör (lika utsida yttervägg) Prefabricerade betongväggar, klass B (varierande tjocklek) Målning i kulör NCS 0500-N Trapphus UC 12x56 mm sockellist i kulör NCS-S 0502-Y Målning i kulör NCS 0500-N glans 5 13 mm gips 45 mm plåtregel s mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i kulör NCS-S 0502-Y Rullstolsrum Trapphus Entrédörr trapphus Avser dörrar till trapphus (huvudentré) Inåtgående E-karm med bruten köldbrygga Dörrblad och karm av aluminium och glas Karmyttermått 1170 x 2085 mm Kulör NCS 0502-Y Kodlås, dörrautomatik och invändig armbågskontakt på en av entrédörrarna Lås typ ASSA 4801 Trycke typ Seba 818 Elslutbleck typ Robust 151D Trapphus lasparti lasparti från stannplan till stannplan Karm av aluminium Karmyttermått 2000 x 2950 mm Kulör NCS 0502-Y U-värde = 1,1 W/m2K Rw = 35 db Laminerad nedre del invändigt (entréplan även utvändigt) Utvändiga täcklister i vitlackerad plåt Trapphus Trappa, Ovansida vilplan och stannplan Målning i kulör NCS 2502-Y Prefabricerad betong, klass B Målning i kulör NCS 0300-N Trappsteg med kontrastmarkering på första och sista steget Undersida Trapphus Handledare och räcke Handledare i stål på vägg, grå Spröjsräcke av stål på trapplöpens insida, grå 14 (40)

15 Trapphus Indragen balkong Ovansida Prefabricerade betongplattor mm Målning i kulör NCS 1002-Y Undersida Trapphus Balkongräcke Spröjsräcke av vitlackerad aluminium Trapphus Hiss Typ Schindler 3300, storlek hisskorg 1200x2100 mm Uteplats våning 1 Ovansida 28x120 mm tryckimpregnerade trallbrädor 120x45 mm tryckimpregnerade träreglar Betongplattor 350x350x50 mm Undersida 4.8 BYDEL INSTALLATION Värme och ventilation Luftburet värme- och ventilationssystem med förutsatt primär energikälla typ fjärrvärme Undercentral placeras i entréplan med kulvertering och/eller dragning via schakt genom schakt till respektive lägenhet. Lägenhetsbaserade FTX-aggregat som placeras i våtrum Varje lägenhet drivs individuellt och regleras via temperaturgivare i lägenhet. Kanalisation för systemet inom lägenhet löper nedfällt från tak i inbyggda installationsnischer Trapphus och undercentral värms med vattenburen radiator. Utrustning för mätning av energianvändning (antalet varierar beroende på projektutformning): 1 st elenergimätare 3-fas inkl. radio 1 st värmemängdsmätare inkl. radio 1 st kallvattenmätare inkl. radio 1 st datainsamlare Ventilationsdon i 1 r.o.k. (exklusive våtrum): 2 st tilluftsdon typ STQA st frånluftsdon typ kso-v100 1 st överluftsdon typ kso-v160 1 st frånluftsdon typ kso-v125 Ventilationsdon i 2 r.o.k. (exklusive våtrum): 3 st tilluftsdon typ STQA st frånluftsdon typ kso-v100 1 st överluftsdon typ kso-v160 1 st frånluftsdon typ kso-v125 Ventilationsdon i 3 r.o.k. (exklusive våtrum): 2 st tilluftsdon typ STQA st tilluftsdon typ STQA st frånluftsdon typ kso-v100 1 st överluftsdon typ kso-v160 1 st frånluftsdon typ kso-v (40)

16 Utrustning för styrd vindsventilation (antalet varierar beroende på projektutformning): 1 st tilluftsfläkt 1 st styrenhet 1 st sensor 1 st tilluftsspjäll 1 st frånluftsspjäll Sanitet Alla vatten- och sanitetsinstallationer hålls till mitten av lägenheten i schakt mellan våtrum och kök Utslagsback i rullstolsrum El, tele och media Fastighetsundercentral placeras i entréplan som även innehåller mätartavlor för avläsning Elcentral för varje lägenhet placeras inne i lägenheten. Mediacentral för varje lägenhet placeras bredvid elcentral Inom lägenheten installeras dubbla RJ 45 uttag Uttag och belysning tillhörande lägenhet med 1 r.o.k. (exklusive våtrum): 1 st lamputtag utanpåliggande på vägg, vit 1 st lamputtag infällda i underkant av nisch, vit 1st lamputtag infällda i framkant av nisch, vit 1 st lamputtag infällt ovan kök, vit 6 st vägguttag utanpåliggande, vit 1 st vägguttag infällda, vit 8 st utanpåliggande vägguttag, vit 2 st infällda vägguttag, vit 2 st uttag hörnbox 3 med uttag, vit 2 st utanpåliggande mediauttag RJ 45, vit 2 st strömställare kron infällda, vit 2 st strömställare kron utanpåliggande, vit 1 st underskåpsarmatur i kök 1x28W, vit Kitty (E ) 1 st takarmatur i förråd/klk 2x14W, vit Tefem (E ) Uttag och belysning tillhörande lägenhet med 2 r.o.k. (exklusive våtrum): 4 st lamputtag utanpåliggande på vägg, vit 1 st lamputtag infällda i underkant av nisch, vit 1 st lamputtag infällda i framkant av nisch, vit 1 st lamputtag infällt ovan kök, vit 9 st vägguttag utanpåliggande, vit 6 st vägguttag infällda, vit 2 st uttag hörnbox med 3 uttagt, vit 2 st utanpåliggande mediauttag RJ 45,vit 1 st infällt mediauttag RJ 45, vit 3 st strömställare kron infällda, vit 2 st strömställare kron utanpåliggande, vit 1 st underskåpsarmatur i kök 1x28W, vit Kitty (E ) 1 st takarmatur i förråd/klk 2x14W, vit Tefem (E ) 16 (40)

17 Uttag och belysning tillhörande lägenhet med 3 r.o.k. (exklusive våtrum): 4 st lamputtag utanpåliggande på vägg, vit 1 st lamputtag infällda i underkant av nisch, vit 4 st lamputtag infällda i framkant av nisch, vit 1 st lamputtag infällt ovan kök, vit 9 st vägguttag utanpåliggande, vit 11 st vägguttag infällda, vit 2 st uttag hörnbox med 3 uttagt, vit 1 st utanpåliggande mediauttag RJ 45, vit 3 st infällda mediauttag RJ 45, vit 1 st strömställare d-trapp utanpåliggande, vit 2 st strömställare kron utanpåliggande, vit 1 st strömställare trapp infällda, vit 5 st strömställare kron infällda, vit 1 st underskåpsarmatur i kök 1x28W, vit Kitty (E ) 1 st takarmatur i förråd/klk 2x14W, vit Tefem (E ) 1 st utvändig väggarmatur på balkong typ LED armatur 2x3 W, vit Tin Maxi 1 st utvändigt utanpåliggande ip44 vägguttag på balkong, vit Uttag och belysning i trapphus Våning 1: 1 st infällt vägguttag monterat i kabelkanal 2 st takarmaturer utvändigt i trappa respektive ramp LED 20+3W med inbyggd närvarodetektor Helios (E ) 1 st väggarmatur på vilplan typ LED 20+3W inbyggd närvarodetektor Helios (E ) 1 st takarmatur typ LED 20+3W inbyggd närvarodetektor Helios (E ) Uttag och belysning i trapphus Våning 2 (3): 1 st infällt vägguttag monterat i kabelkanal 1 st väggarmatur på vilplan typ LED 20+3W med inbyggd närvarodetektor Helios (E ) 1 st takarmatur typ LED 20+3W inbyggd närvarodetektor Helios (E ) Uttag och belysning i trapphus Våning (3)/4: 1 st infällt vägguttag monterat i kabelkanal 1 st takarmatur typ LED 20+3W inbyggd närvarodetektor Helios (E ) Uttag och belysning i rullstolsrum: 1 st utanpåliggande vägguttag, vit 1 st utanpåliggande timer (städuttag trapphus), vit 1 st takarmatur med rörelsedetektor 2x28W Smart (E ) Uttag och belysning i undercentral: 2 st utanpåliggande vägguttag, vit 1 st utanpåliggande strömställare kron envägs, vit 2 st takarmaturer 2x28W Smart (E ) Uttag och belysning i hisschakt: 2 st utanpåliggande strömställare trapp envägs, (levereras av Hissentreprenör) 3 st väggarmaturer (levereras av Hissentreprenör) 17 (40)

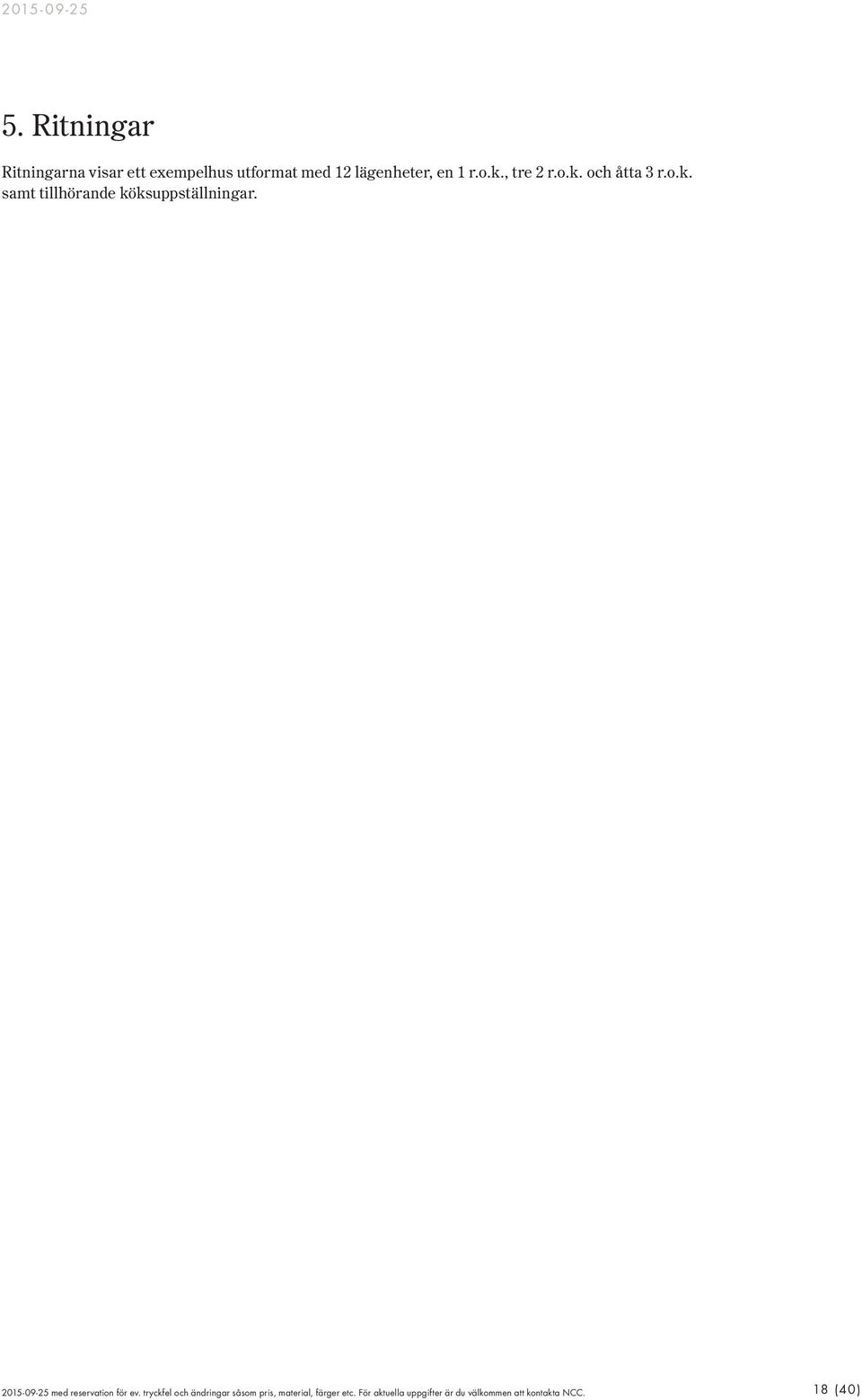

18 5. Ritningar Ritningarna visar ett exempelhus utformat med 12 lägenheter, en 1 r.o.k., tre 2 r.o.k. och åtta 3 r.o.k. samt tillhörande köksuppställningar. 18 (40)

19 5.1 PLAN VÅNIN Byggsystem och Produkter Design Quattro ANSVARI BoP PRODUKT MTH DESIN QUATTRO Plan Våning 1 A. K EL VVS FFE RNI FR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINSNUMMER (40)

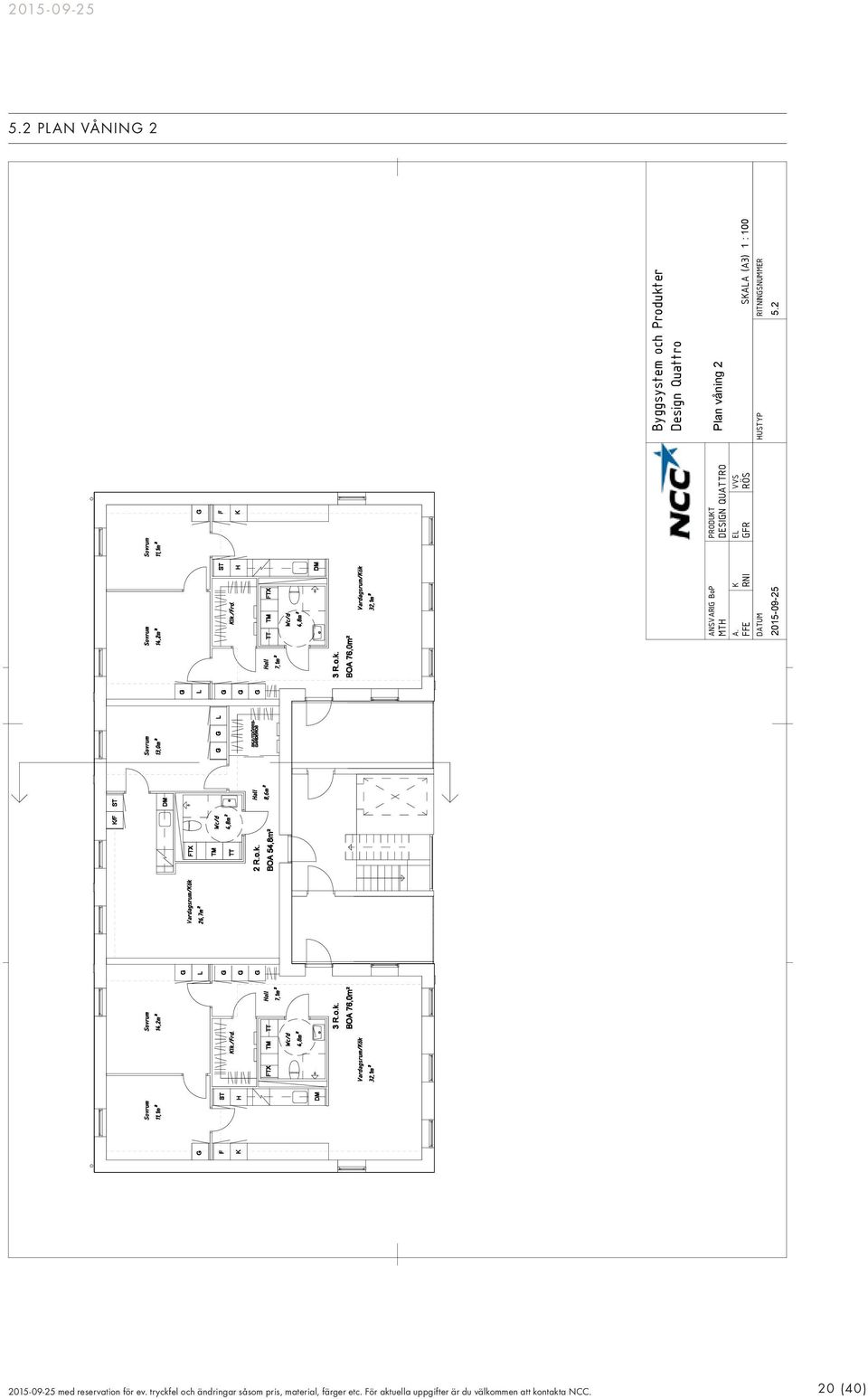

20 5.2 PLAN VÅNIN 2 Byggsystem och Produkter Design Quattro ANSVARI BoP PRODUKT MTH DESIN QUATTRO Plan våning 2 A. K EL VVS FFE RNI FR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINSNUMMER (40)

21 5.3 PLAN VÅNIN 3 Byggsystem och Produkter Design Quattro ANSVARI BoP PRODUKT MTH DESIN QUATTRO Plan våning 3 A. K EL VVS FFE RNI FR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINSNUMMER (40)

22 5.4 PLAN VÅNIN 4 Byggsystem och Produkter Design Quattro ANSVARI BoP PRODUKT MTH DESIN QUATTRO Plan våning 4 A. K EL VVS FFE RNI FR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINSNUMMER (40)

23 5.5 FASAD FRAMSIDA Byggsystem och Produkter Design Quattro ANSVARI BoP PRODUKT MTH DESIN QUATTRO Fasad framsida A. K EL VVS FFE RNI FR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINSNUMMER (40)

24 5.6 FASAD VÄNSTER SIDA Byggsystem och Produkter Design Quattro ANSVARI BoP PRODUKT MTH DESIN QUATTRO Fasad vänstersida A. K EL VVS FFE RNI FR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINSNUMMER (40)

25 5.7 FASAD BAKSIDA Byggsystem och Produkter Design Quattro ANSVARI BoP PRODUKT MTH DESIN QUATTRO Fasad baksida A K EL VVS FFE RNI FR RÖS SKALA (A3) 1:100 DATUM HUSTYP RITNINSNUMMER (40)

26 5.8 FASAD HÖER SIDA Byggsystem och Produkter Design Quattro ANSVARI BoP PRODUKT MTH DESIN QUATTRO Fasad högersida A. K EL VVS FFE RNI FR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINSNUMMER (40)

27 5.9 SEKTION Byggsystem och Produkter Design Quattro ANSVARI BoP PRODUKT MTH DESIN QUATTRO Sektion A. K EL VVS FFE RNI FR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINSNUMMER (40)

28 5.10 KÖKSUPPSTÄLLNIN 1 OCH 2 R.O.K (40)

29 5.11 KÖKSUPPSTÄLLNIN 3 R.O.K. DEL (40)

30 5.12 KÖKSUPPSTÄLLNIN 3 R.O.K. DEL (40)

31 6. Illustrationsexempel Illustrationerna visar exempel på lägenhetsmöblering. I fall då ritningarna och illustrationerna avviker från varandra gäller ritningarna. 31 (40)
