Fönster & fönsterdörrar Prestanda för svenskt klimat

Transkript

1 Fönster & fönsterdörrar Prestanda för svenskt klimat

2 Sida 2

3 Innehållsförteckning Därför skall du välja upvc... 6 Kipp-Dreh fönster, inåtgående Underhängt fönster, inåtgående Parfönster, inåtgående Fast fönster Vridfönster, utåtgående Sidohängt fönster, utåtgående Överhängt fönster, utåtgående Kombinationsfönster, traditionell stil Kombinationsfönster, modern stil Fönsterdörr, utåtgående Parfönsterdörr, utåtgående Vikdörr, inåtgående Häv-skjutdörr, innanförglidande Färgalternativ Spröjsalternativ Handtag Andra tillval Glasalternativ Sida 3

4 Sida 4

5 Det här är upvc NorDans övriga produktserier Tanum - Premium produktserie för trä och trä/alu fönster och dörrar till dem som ställer höga krav på kundanpassningar, design och detaljer. Bor - Moderna och traditionella ytterdörrar för villor och flerfamiljshus, med kvalitet och formstabilitet i fokus. Kan levereras med elektroniska lås. upvc Kvalitet och prestanda för den svenska marknaden Fönstret för dig som önskar en prisvärd produkt i upvc. Serien täcker ett brett spektra av funk tioner som fyller de krav du har på ett modernt hem. Materialvalet och profilernas utformning är speciellt anpassade för att klara av det svenska klimatet med stora temperaturväxlingar och varierande årstider. upvc-serien är näst intill underhållsfri och passar dig som söker en enkel vardag. Serien innehåller även ett brett utbud av spännande tillval och alternativ. Allt för att du skall få just den funktion du söker för en problemfri vardag. NTech - Komplett och prisvärd produktserie med fönster och dörrar i trä och trä/alu för alla byggnader. Innovativa och energisnåla produkter. Kvillsfors - Hållbara och moderna lösningar för objektsmarknaden. Inåtgående, kopplade produkter trä/alu med starkt fokus på ljudreduktion och prestanda. Skandinaviska traditioner NorDan AB ingår i NorDan Gruppen, en av Skandinaviens största dörroch fönsterproducenter. I över 90 år har NorDan levererat marknadsledande lösningar för fönster och dörrar, kännetecknade av kvalitet och innovation. På NorDan är vi totalt 1600 anställda och koncernen har en årlig omsättning på cirka 2,3 miljarder kronor. HelAlu - Högkvalitativa fönster och dörrar i helalu, baserade på svenska Sapa:s profilsystem och tillval. Levereras glasade från fabrik. Sida 5

6 Därför ska du välja upvc Avkastning På Investering (Roi) Certfikat Byta gamla fönster är en investering! Våra fönster har unika isoleringsegenskaper, som hjälper dig att spara pengar på uppvärmningskostnader. Du har sparat ihop kostnaden för dina nya fönster efter bara 5,5 år (beroende på regionens pris på kwh, dina gamla fönsters U-värde och öppningstyp). Vi på NorDan vill att du ska vara nöjd en lång tid framöver! Våra upvc-produkter är certifierade av Norsk Dörr och Fönsterkontroll, NDVK. Fönstren med ett U-värde längre än 1,0 har också en rekommendation från ENOVA. Värmeisolering upvc-fönster får klart högst poäng när det kommer till isolering, jämfört med aluminium- och träfönster. VI erbjuder upvc-fönster med U-värde ner till 0,72! Underhållsfri upvc-fönster är extremt lätta att underhålla eftersom du inte behöver måla dem. Tack vare det glatta materialet räcker det med vanlig såpa vid rengöring. Miljø produkt deklarering, EPD BLYfri Miljövänlig Medlemskap Våra upvc-produkter innehåller ingen bly, är klassificerad miljövänlig och kan återvinnas till 100%. Mer än 100 års livslängd på upvc-fönster och dörrar. Väderbeständig Ljudisolering upvc-materialet är väderbeständigt och skadas inte av UV-strålar. De uppfyller de strängaste kraven på vattentäthet, luftpermeabiltiet, vindbelastning och isolering. upvc är resistent mot slitage från föroreningar, till exempel från stora städer eller nära havet. upvc-profilsystemet har fler fack i profilstrukturen medan beslagen/gångjärnen är utrustade med flerpunktslåsningssystem för säkerhet och täthet. Detta reducerar i sin tur bullernivån effektivt. Minsta ljudreducering är 34dB och maximal reduktion kan vara upp till 47 db. Garantier Vi har följande garantier på våra produkter 10 års garanti på laminering 10 års garanti på hela produkten Sida 6

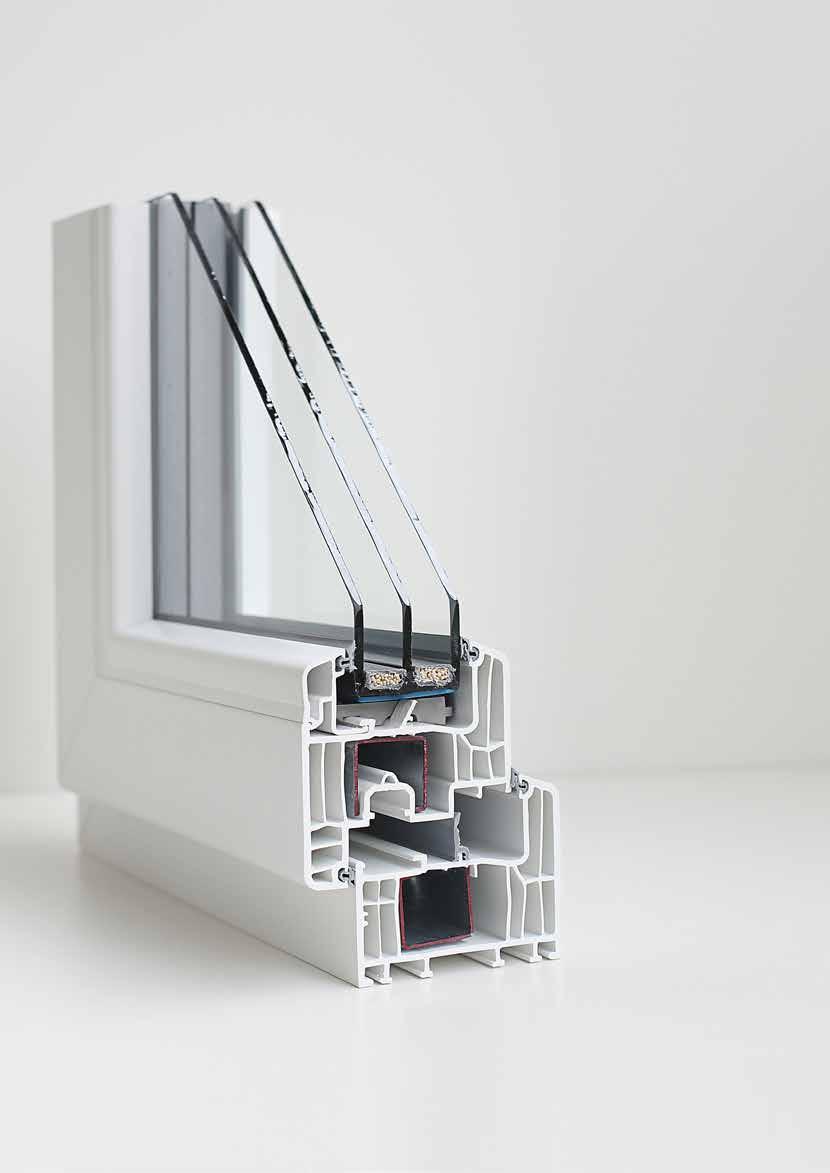

7 2- eller 3-lager glas Invändig glaslist som inbrottssäkring Varmkant-spacer Luftkammare för bättre isolering Packning för högre täthet Stålkärna i karmen/ramen för bättre stabilitet Sida 7

8 Sida 8

9 upvc möter dinna krav på funktion och hållbarhet Prdukterna i NorDan upvc-serien är anpassade för många olika användningsområden. Oavsett om du önskar inåt- eller utåtgående fönster eller fönsterdörrar kommer du hitta de produkterna som passar ditt projekt bäst med vårt upvc-sortiment. Sida 9

10 U-värde: 0.89 W/m 2 K Dolda gångjärn som standard Starka slutbleck Handtag i mattborstad aluminium är standard Sida 10

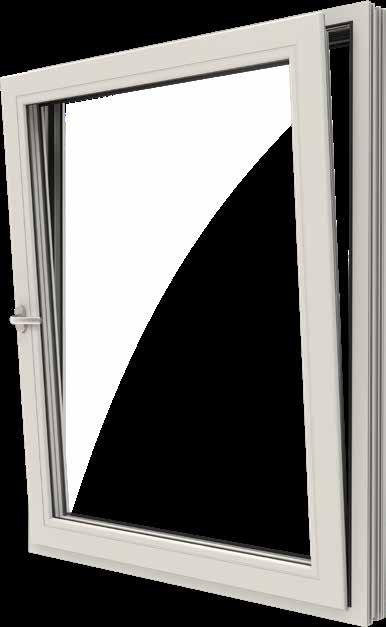

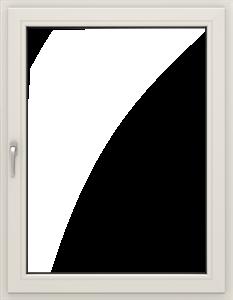

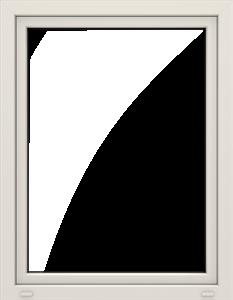

11 Kipp-Dreh Inåtgående Insida Utsida Kipp-Dreh är en av de vanligaste funktionerna för fönsterlösningar i Europa, och är synonymt med enkel betjäning. Fönstret går att få i många olika utföranden och profiler. Vårt Kipp-Dreh-fönster kan också förses med dolda gångjärn. Som standard tillhandahåller vi Fönster med spår för salning och fönsterbänk (10mm eller 13mm), för att underlätta efterarbetet när fönstret skall kläs på insidan. Kipp-Dreh går även att få i Passiv-utförande och får då ett U-värde på 0.72 W/m²K U-värdet är baserat på beräkningar för måttet 1230x1480 mm Sida 11

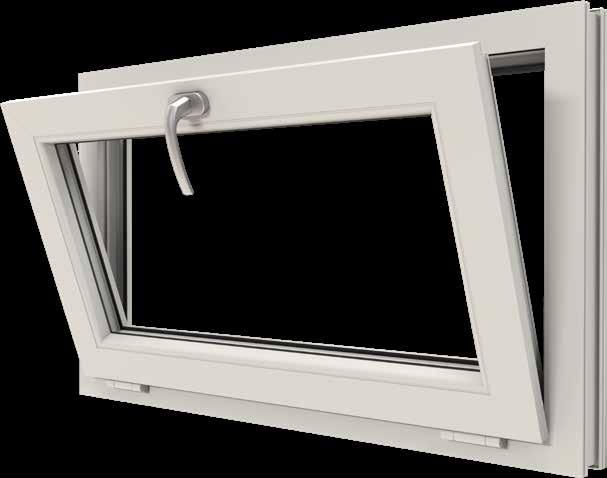

12 Underhängt inåtgående Insida Utsida Ett förnuftigt val när man vill släppa in ljus eller enkelt kunna vädra rummet. Ett naturligt val för rum med små ytor. Underhängda fönster är ett kostnadseffektivt sätt att släppa in ljus i alla typer av rum. Med en enkel manöver ställer du snabbt fönstret i vädringsläge. Underhängt Kipp-fönster går även att få i Passiv-utförande och får då ett U-värde på 0.72 W/m²K Sida 12 U-värdet är baserat på beräkningar för måttet 1230x1480 mm

13 U-värde: 0.89 W/m 2 K Barnsäkert öppningsmått Vita gångjärn Handtag i mattborstad aluminium är standard Sida 13

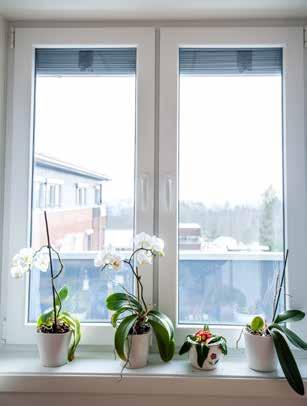

14 Parfönster Insida Utsida upvc parfönster bygger på en robust konstruktion som i de vanligaste utföranden erbjuder stora ljusinsläpp med låg energiförlust. Fönstret går att få i många olika utföranden och profiler. Vårt Kipp-Dreh-fönster kan också förses med dolda gångjärn. Som standard tillhandahåller vi Fönster med spår för salning och fönsterbänk (10mm eller 13mm), för att underlätta efterarbetet när fönstret skall kläs på insidan. Kipp-Dreh Parfönster går även att få i Passiv-utförande och får då ett U-värde på 0.72 W/m²K Sida 14 U-värdet är baserat på beräkningar för måttet 1230x1480 mm

15 U-värde: 0.89 W/m 2 K Dolda gångjärn som standard Utrymningsväg utan karmpost Handtag i mattborstad aluminium är standard Sida 15

16 Sida 16

17 Sida 17

18 Sida 18 U-värde: 0.82 W/m 2 K

19 Fast fönster Insida Utsida Fasta fönster ger möjlighet till extra stora glasytor på fönstren. Med fasta fönster är du inte begränsad till fyrkantiga former. Fasta fönster är inte öppningsbara, men det är däremot produktens styrka. I tillägg till många storleksvarianter kan fasta fönster även levereras som runda, halvrunda och som fri form. Fast fönster går även att få i Passiv-utförande och får då ett U-värde på 0.69 W/m²K U-värdet är baserat på beräkningar för måttet 1230x1480 mm Sida 19

20 Vridfönster Insida Utsida Vridfönster är inte helt utan anledning ett förstahandsval för många. Fönstret erbjuder en överlägsen funktion vid både vädring och fönsterputsning. I vårt vridfönster hittar du NorDans egenutvecklade TopTech-beslag, som ger en stabil och robust fönsterkonstruktion. Fönstret är väldigt enkelt att betjäna, och tillsammans med en bra barnsäkring är det ett naturligt val speciellt för enfamiljshus. Sida 20 U-värdet är baserat på beräkningar för måttet 1230x1480 mm

21 U-värde: 0.96 W/m 2 K TopTech-beslag med barnspärr, vädringsläge och rengöringsläge Handtag i mattborstad aluminium är standard Sida 21

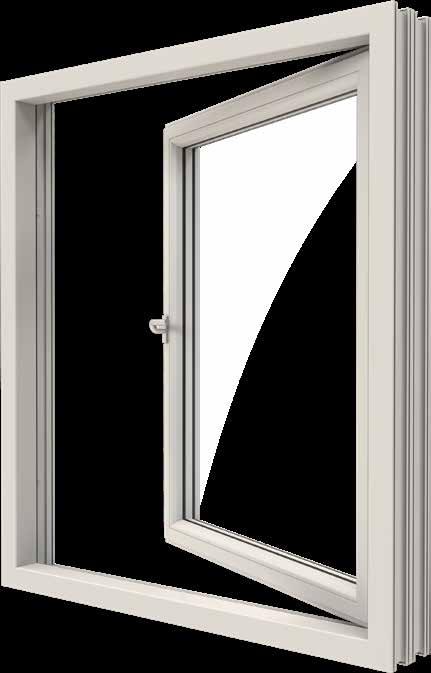

22 U-värde: 1.00 W/m 2 K Vita gångjärn på vita fönster Handtag i mattborstad aluminium är standard Sida 22

23 Sidohängt Insida Utsida Enkelt, väl beprövat och robust. Sidohängda fönster ger många valmöjligheter för anpassning. Enkel utåtgående fönster som passar perfekt för klassiska skandinaviska hus med krokar istället för handtag tillsammans med flera olika kombinationer av dekorativa spröjs. Framställd med den smalaste Nordline-profilen som släpper in mest ljus. U-värdet är baserat på beräkningar för måttet 1230x1480 mm Sida 23

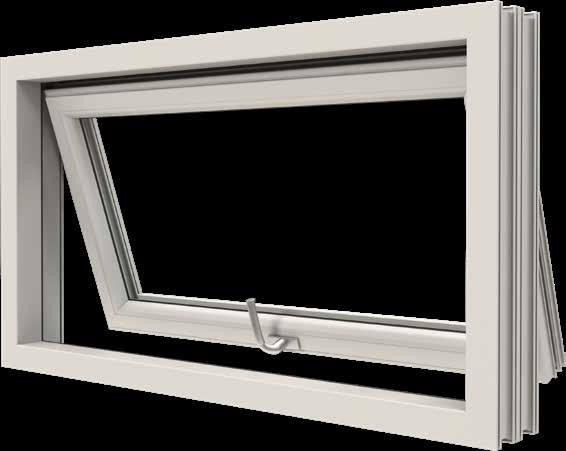

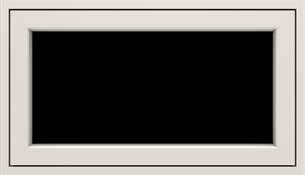

24 Överhängt Insida Utsida Ett förnuftigt val när man vill släppa in ljus eller enkelt kunna vädra rummet. Ett naturligt val för rum med små ytor. Underhängda fönster är ett kostnadseffektivt sätt att släppa in ljus i alla typer av rum. Med en enkel manöver ställer du snabbt fönstret i vädringsläge. Sida 24 U-värdet är baserat på beräkningar för måttet 1230x1480 mm

25 U-värde: 1.00 W/m 2 K Barnsäkert vädringsläge Handtag i mattborstad aluminium är standard Sida 25

26 Vita gångjärn på vita fönster Elegant vädringsbeslag med två vädringslägen Fönsterhasp ger ett traditionellt uttryck Sida 26

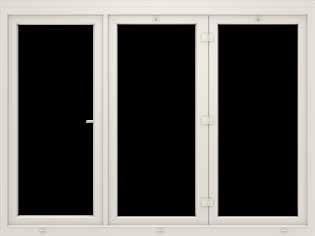

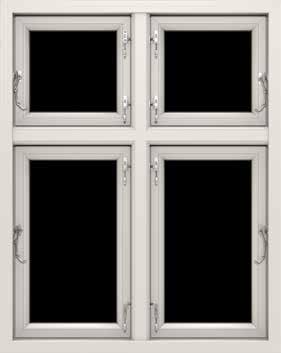

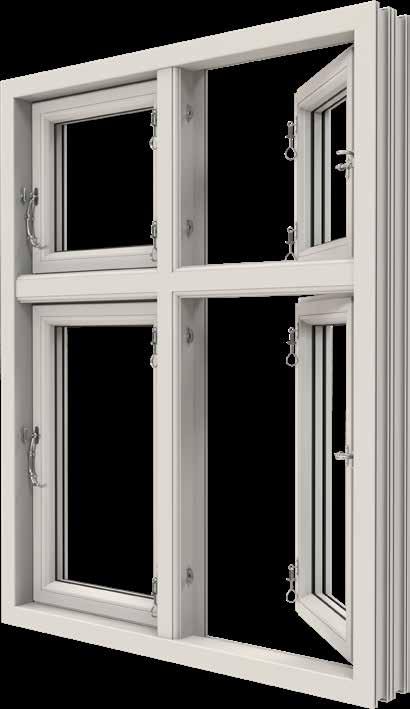

27 Kombination med traditionell stil Insida Utsida Sidohängda fönster i kombination ger många möjligheter, allt från traditionella till moderna lösningar. Med utgångspunkt i två eller flera sidohängda fönster kan parfönstret konfigureras i många olika utföranden. Välj bland stående och liggande postar, eller utrusta fönstret med spröjs med olika indelningar. Sida 27

28 Kombination med modern stil Insida Utsida Fast karm och öppningsbara fönster i samma konstruktion. Kombination av fasta och öppningsbara fönster ger många möjligheter för utformning och funktion. Genom det öppningsbara kan man vädra och rengöra, medan den fasta delen kan skapa maximalt ljusinsläpp och spännande uttryck på fasaden. Sida 28

29 Vita gångjärn på vita fönster Handtag i mattborstad aluminium är standard Sida 29

30 Sida 30

31 Sida 31

32 U-värde: 0.99 W/m 2 K Justerbara gångjärn Extra låskolv i tröskeln Handtag i mattborstad aluminium är standard Sida 32

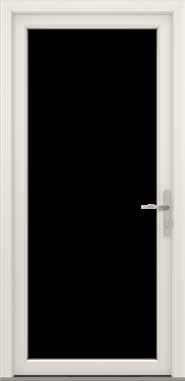

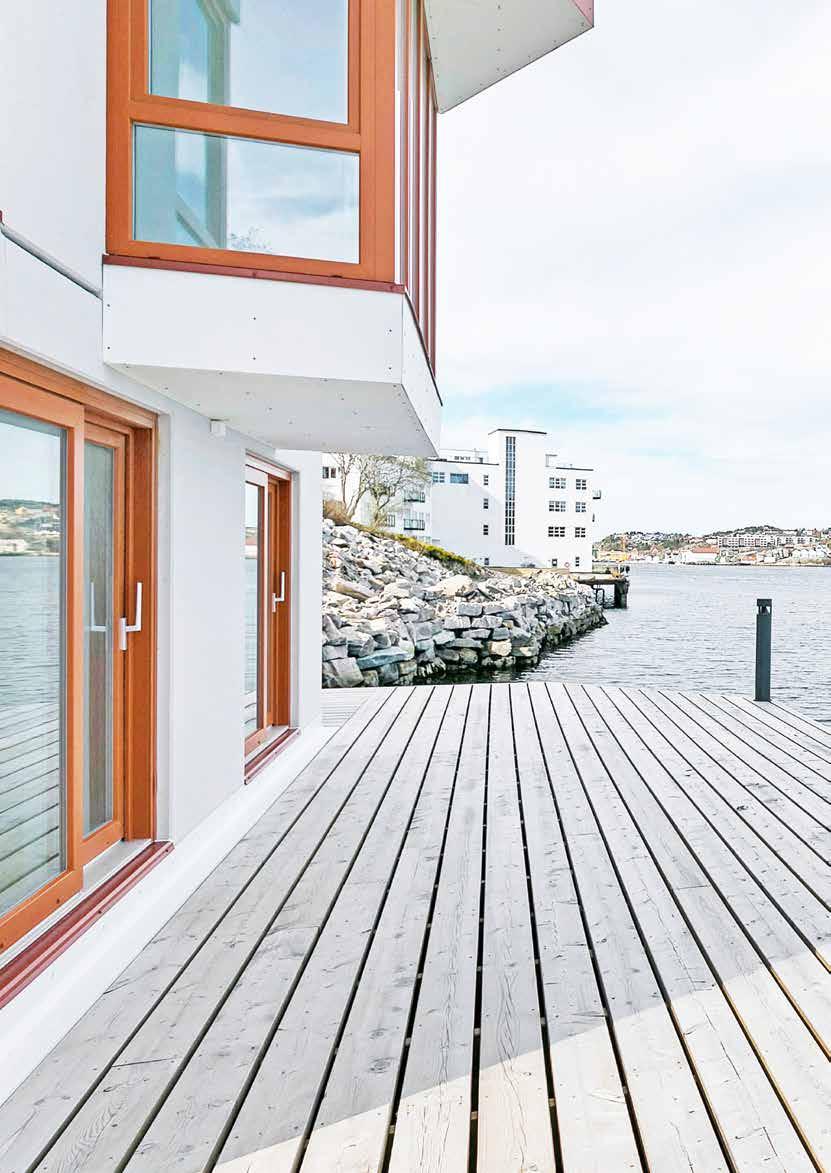

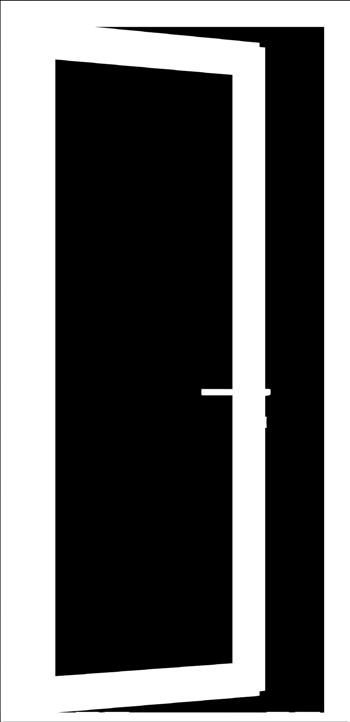

33 Fönsterdörr utåtgående Insida Utsida Terrassdörrar som förenar rum och trädgård eller terrasser. Terrassdörrar som förenar rum och trädgård eller terrasser. Robusta profiler som ger en säker struktur och enkel användning. Terrassdörrar uppfyller kraven på täthet som gäller för fönster och kan framställas med flera designalternativ: med upvc-fyllnad istället för glas, kan dekoreras med ett brett urval av dekorativa spröjsverk. Vanligtvis framställs terrassdörrar med en låg aluminiumtröskel. Fler fördelar för bättre täthet är fästpunkten för tröskeln, beslag över övre delen av karmen och handtag med ytterligare funktionalitet. Fönsterdörren går även att få i Passiv-utförande och får då ett U-värde på 0.81 W/m²K Helglasad Med Bröstning U-värdet är baserat på beräkningar för måttet 900x2100 mm Sida 33

34 Parfönsterdörr Insida Utsida Fönsterdörrar som förenar rum och trädgård eller terrasser. Fönsterdörren uppfyller kraven på täthet som gäller för fönster och kan framställas med flera designalternativ: med upvc-fyllnad istället för glas, kan dekoreras med ett brett urval av dekorativa spröjsverk. Fler fördelar för bättre täthet är fästpunkten för tröskeln, beslag över övre delen av karmen och handtag med ytterligare funktionalitet. Parfönsterdörren går även att få i Passiv-utförande och får då ett U-värde på 0.81 W/m²K Helglasad Med bröstning Sida 34 U-värdet är baserat på beräkningar för måttet 900x2100 mm

35 U-värde: 0.99 W/m 2 K Justerbara gångjärn Extra låskolv i tröskeln Handtag i mattborstad aluminium är standard Sida 35

36 U-värde: 0.99 W/m 2 K Möjlighet till gångdörr i konstruktionen Handtag i mattborstad aluminium är standard Sida 36

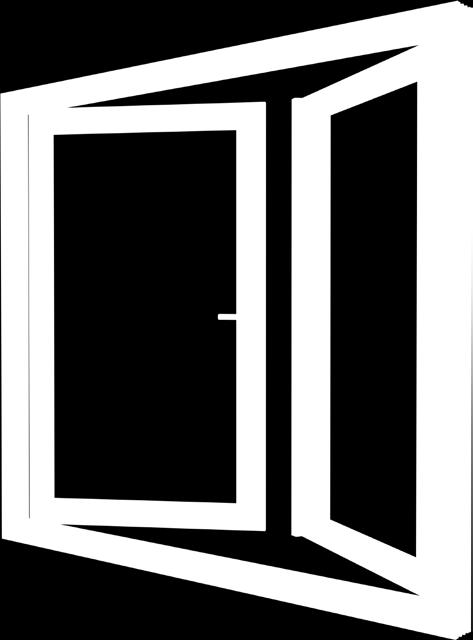

37 Vikdörr inåtgående Insida Utsida Vikdörrar ger en större känsla av öppet utrymme till din terrass eller trädgård. Vikdörrarna har en maximal bredd på fyra meter och är lämpliga för stora ytor. Dörrarna tar upp mycket lite utrymme när de öppnas och man kan välja mellan ett brett utbud av kombinationer, från antalet öppna sektioner till en dörr med eller utan fast öppningsfält. Vikdörren går även att få i Passiv-utförande och får då ett U-värde på 0.78 W/m²K Vikvarianter med gångdörr Vikvarianter U-värdet är baserat på beräkningar för måttet 3000x2100 mm Sida 37

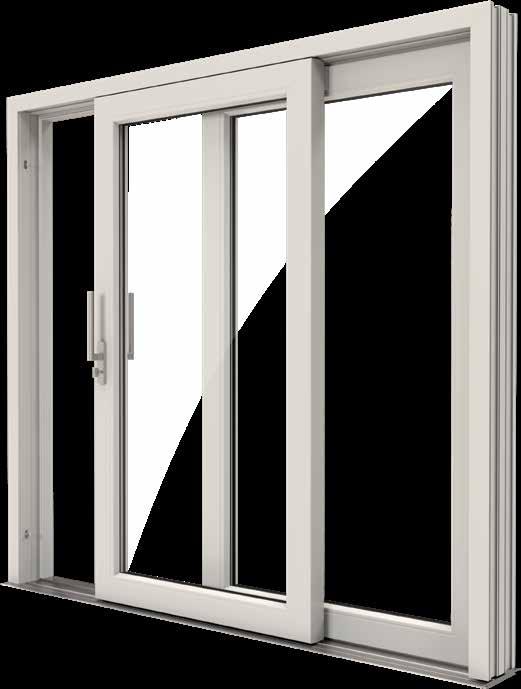

38 Skjutdörr Utsida Insida Skjutdörren ger dig enkel åtkomst till uterummet från insidan, och kan konfigureras på flera olika sätt. Med ett enkelt spår och en solid karm är lyft-skjutdörrarna lämpliga för stora öppningar upp till 6,5m i bredd och 2,6 i höjd. Skjutdörrarna är lätta att använda, från öppning till stängning och skjutreglaget kan stannas i valfritt läge. Tröskelhöjd på endast 11 mm finns som tillval, vilket gör det enkelt för både barn och rullstolsbundna att passera. Höger Vänster Parskjutdörr Sida 38 U-värdet är baserat på beräkningar för måttet 3000x2100 mm

39 U-värde: 0.90 W/m 2 K Handtag i mattborstad aluminium är standard Sida 39

40 Färgalternativ Om så önskas finns det mer än 40 olika färger att välja mellan. För fler färgalternativ, fråga efter vår laminat-palett. Färgerna kan skilja sig något från färdig produkt. Standardkulörer DEC012 DEC025 DEC026 DEC072 DEC110 DEC154 Specialkulörer DEC925 DEC921 DEC911 DEC907 DEC673 DEC672 DEC666 DEC638 DEC625 DEC623 DEC605 DEC402 DEC146 DEC145 DEC144 DEC134 DEC115 DEC111 DEC096 DEC079 DEC068 DEC027 DEC008 DEC006 DEC004 BASALT GREY DEC019 DEC183 DEC628 DEC640 DEC644 DEC649 DEC651 Spröjsalternativ FSP Fönstret ser gammaldags ut med genomgående spröjs men behåller de goda isoleringsegenskaperna av ett modernt fönster eftersom glaset inte är avdelat. Tillgänglig i 27mm. GSP Aluminiumspröjs mellan glasen ger en visuell spröjseffekt men är lättare att rengöra. Finns i 25mm. Sida 40

41 Handtag Enkelt handtag Låsbart handtag Handtag med barnspärr, KISI Vit Vit Vit HANDTAG FÖR INÅTGÅENDE FÖNSTER Silver Silver Silver Handtag insidan Handtag utsidan Vikdelshandtag HANDTAG FÖR VIKDÖRRAR Vit Silver Vit Silver Vit Silver Enkelt handtag Låsbart handtag Fönsterhasp HANDTAG OCH HASPAR FÖR UTÅTGÅENDE FÖNSTER Vit Silver Vit Silver Silver Insida Utsida DRAGHANDTAG Vit Silver HANDTAG TILL HÄV- SKJUTPORT Vit Silver Vit Silver Insida Utsida Handtag till fönsterdörr Vit Silver Vit Silver Sida 41

42 Andra tillval Salningspår Du kan välja om du vill få salningspår i dina fönster. Spåren är (10mm eller 13mm) för att göra efterarbetet så enkelt som möjligt. På inåtgående kan du få spåret på alla sidor utan de med gångjärn. Har fönstret dolda gångjärn så kan du få salningspår på alla sidor. Förbättrad täthet av fönsterdörr Hur fungerar det? se anvisning I. Vrid upp handtaget för att pressa in dörrbladet i karmen. II. Lås med nyckel eller låshasp. Glasalternativ Självrengörande glas Bioclean är en bra lösning för fönster som du inte når att putsa och tvätta. Glaset har ett yttre skikt som gör att smutsen löser upp sig och spolas bort med regnvattnet. Bioclean fungerar där sol och regn når glasytan. Solskyddsglas Solskyddsglas bör man ha där man har stora fönsterpartier. Glaset bidrar till en jämnare temperatur invändigt då det hindrar solvärmen från att tränga in. Du kan få glasen näst intill neutrala så att de avviker marginellt från övriga glas i byggnaden. Insynsskyddande glas NorDan erbjuder fyra varianter av insynsskyddande glas i sitt standardsortiment. De används oftast i anslutning till dusch och toalett men kan även med fördel användas i tätbebyggda områden där man önskar insynsskydd (se bilder till höger). Ljudreducerande glas Våra produkter har i grunden en god ljudreduktion men bor du extra utsatt bör du överväga ljudreducerande glas. Glaset reducerar ljudet och kommer göra stor skillnad för den invändiga miljön i huset. Kondensreducerande glas Tanums energieffektiva produkter förhindrar rumsvärmen att stråla ut. Detta är viktigt för att spara energi och för att få en god komfort invändigt, speciellt när det är kallt ute. Bieffekten av detta är att det kan bildas utvändig kondens eftersom det yttre glaset blir kallare än på fönster med dålig isolering. Clearview är ett ytskikt som reducerar denna effekt. Sak- och person skyddande glas NorDan erbjuder ett brett spektra av skyddsglas beroende på behov. Det kan handla om personskydd eller intrångsskydd från utsidan. FROSTAD GRANIT KLAR Sida 42

43 Sida 43

44 NorDan AB Grebbestadsvägen Tanumshede Tel: +46 (0) info@nordan.se
