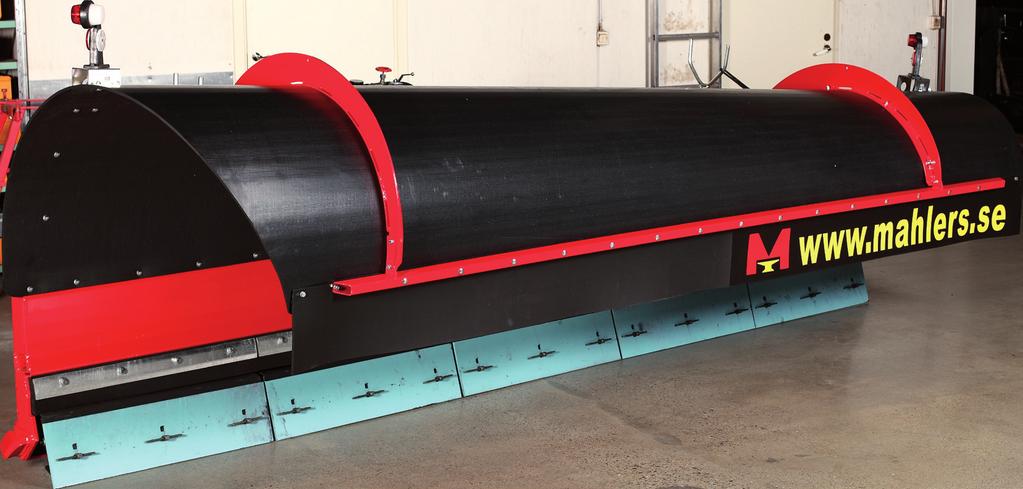

RESERVDELSLISTA Rossö 2010 DP32P DP37KP DP40KP DP46KP

Storlek: px

Starta visningen från sidan:

Download "RESERVDELSLISTA Rossö 2010 DP32P DP37KP DP40KP DP46KP"

Stina Ekström
för 5 år sedan
Visningar:

1 RESERVDELSLISTA Rossö 2010 DP32P DP37KP DP40KP DP46KP

2 Reservdels lista Plog-DP37KP "Rossö 2010" Konstr. CL Ritningsnummer Revisions datum Reviderad av CL Utgåva Blad

3 xlsx sida1 av 4 Reservdels lista Rossöplog 2010 Ant/plog Pos Best.nr Detaljnamn 3,2 3,7 4,0 4, Plastmantel Robalon, helskiva 5000x1800x Ploglåda-3,2m-Rossö Ploglåda-3,7m-Rossö Ploglåda-4m-Rossö Ploglåda-4,6m-Rossö Spant höger Spant vänster Mählers p-gram 2011 kpl Överkast skydd 1800x250 präglat Överkastskydd gummi L1800 H250, opräglat Hjul kraftig för 8" nav Nav kpl (diagonalplog) 8" Vridcyl 80/ Pos.ljus sats kompl. (röd+vit)24v Lyktfäste Frontrör med fästen (rak). 3,2m Frontrör med fästen, konisk Frontrör med fästen(konisk), Rossö 4,6m Plana stål 200x10x Plana stål 200x10x Kil 20,5x Klämjärn L= Klämjärn L Tätningsgummi 25x112x800, hålat Tätningsgummi, hålad (925) Hjularrangemang, Rossö 2010, Utan hjul Dekal - Mählers 148x Typskylt Mählers Dekal smörj hjulnavet Dekal - Riskområde, svenska 130x Dekal, reparationsarbeten (målarfärg) Dekal-Inställning Diagonalplog Dekal - Klämningsrisk (100x70) Nålventil (Rubenskran) CL

4 Reservdels lista Plog-DP37KP "Rossö 2010" Konstr. CL Ritningsnummer Revisions datum Reviderad av CL Utgåva Blad

5 xlsx sida 1av 1 Reservdels lista Rossöplog 2010 Ant/plog Pos Best.nr Detaljnamn 3,2 3,7 4,0 4, Bricka BRB 8,4x16 fzb HB200 SMS Låsmutter M10 fzb kl8 DIN Smörjnippel M6 rak Kragbussning WB800WF ø50 L Fästplatta 2011 före Fästplatta Rossö 2010, förlängd Krok-hö. nya utf. f.o.m Krok-vä. nya utf. f.o.m Länkarm Axel ø30 för p-gram Centrumaxel Lagerhus Lock länkarm Bricka Ok med överfall Övre fäste lyftcylinder Centrumbalk med lager Glidplatta Klämjärn Mellandel Shims 2mm, P-gram Shims 1mm Shims 1mm Mellandel Axeltapp ø Tapp ø25 L Glidlager ø25/28 L Parkeringsnippel TEMA Ledlager GE 45 ES Stödbricka ø17/42 t Stödhylsa ø17/23 L O-ring ø59,5x3, Lyftcylinder 50/ Vridtapp Distanshylsa L Distansring 8mm Chockventil TBADH 1/2 80/ Glidlager ø30/34 L30 underhållsfri Nordlockbricka NL Skruv M6S M10x80 fzb 8.8 DIN Skruv M6S M8x20 fzb 8.8 DIN Skruv M6S M8x25 fzb 8.8 DIN Nordlockbricka NL Skruv M6S M12x35 obh DIN Skruv MC6S M16x60 obh 12,9 DIN Nordlockbricka NL Stoppskruv MS6SS 10x20 DIN Bricka BRB 13x24 fzb HB200 SMS Låsmutter M12kl 6 fzb DIN Skruv MC6S M10x60 12,9 obeh Bricka BRB 25x45 fzb HB200 SMS Låsmutter M24 fzb kl8 DIN Skruv M6S M16x60 fzb 8.8 DIN Säkerhetswire 0,39m Skruv M6S M24x70h 8,8 fzb DIN Anslag, gummi GB90110 M12, Saxpinne 6,3x CL

6 Reservdels lista Plog-DP37KP "Rossö 2010" 3 Konstr. CL Ritningsnummer Revisions datum Reviderad av CL Utgåva Blad

7 xlsx sida 3 av4 Reservdels lista Rossöplog 2010 Ant/plog Pos Best.nr Detaljnamn 3,2 3,7 4,0 4, Plastmantel Robalon, helskiva 5000x1800x Ploglåda-3,2m-Rossö Ploglåda-3,7m-Rossö Ploglåda-4m-Rossö Ploglåda-4,6m-Rossö Spant höger Spant vänster Överkast skydd 1800x250 präglat Överkastskydd gummi L1800 H250, opräglat Vridcyl 80/ Pos.ljus sats kompl. (röd+vit)24v Lyktfäste Frontrör med fästen (rak). 3,2m Frontrör med fästen, konisk Frontrör med fästen(konisk), Rossö 4,6m Låsgaffel Fäste H / V Klämjärn L= Klämjärn L Tätningsgummi 25x112x800, hålat Tätningsgummi, hålad (925) pol stickdosa Bricka BRB 8,4x16 fzb HB200 SMS Låsmutter M8 fzb kl8 DIN Skruv MVBF M8x75 fzb DIN Kragbussning WB800WF ø50 L Distanshylsa L Gummistropp 290mm 4-sträck Skruv MVBF M8x25 fzb DIN Skruv M6S M8x25 fzb 8.8 DIN Bricka BRB 13x24 fzb HB200 SMS Låsmutter M16 fzb kl8 DIN Gummistålklammer 14mm Låsmutter M14 kl 6/8 fzb DIN Skruv M6S M14x35 fzb 8.8 DIN Bricka BRB 15x26 fzb HB200 SMS Skruv M6S M12x30 fzb 8.8 DIN Låsmutter M6 fzb kl8 DIN Skruv M6S M6x25 fzb 8.8 DIN Bricka BRB 6,4x12 fzb HB200 SMS Skruv M6S M30x140 8,8 fzv Låsmutter M30 6/8 fzb DIN Fästmutter, tätningsgummi, Rossö Distanshylsa L Låsmutter M5 fzb kl8 DIN Skruv MCS M5x30 fzb 4.8 DIN Distanshylsa Ø25/17 L Skruv MC6S M16x80 obh 12,9 DIN Skruv M6S M12x70 fzb 8.8 DIN Starlock bricka CL

8 Reservdels lista Plog-DP37KP "Rossö 2010" Konstr. CL Ritningsnummer Revisions datum Reviderad av CL Utgåva Blad Skärhållare med tryck och drag stång monterat Drag stång (Övre) Tryck stång (Undre ) Hjularr kompl utan nav och hjul

9 xlsx sida 4 av 4 Reservdels lista Rossöplog 2010 Ant/plog Pos Best.nr Detaljnamn 3,2 3,7 4,0 4, Hjul kraftig för 8" nav Nav kpl (diagonalplog) 8" Plana stål 200x10x Plana stål 200x10x Kil 20,5x Ytterhylsa, hjularrangemang, utf Innerstolpe med gaffel, Rossö Spindel förl 18mm för dämpare Stänkskärm Bricka Rostfri skärm Vev för spindel (Dubbel) Bricka TBRSB 26x65 fzb SS Dämpbricka oilon Spårring SGH 97 DIN Stödring ø94/ Bussning nedre 81x70, Bussning övre 74,7x Spårring SGA 63 DIN Bricka BRB 21x36 fzb HB200 SMS Skruv M6S M20x240 fzb 8.8 DIN S-krok ø Kätting Ø3-L25 HLZ-3-2 0,8 0,8 0,8 0, Skruv MVBF M8x35 fzb DIN Bricka BRB 8,4x16 fzb HB200 SMS Låsmutter M8 fzb kl8 DIN Skruv M6S M10x55 obh DIN Låsmutter M10 fzb kl8 DIN Skruv M6S M20x130 fzb 8.8 DIN Låsmutter M20 fzb kl8 DIN Smörjnippel M6 rak Hjularrangemang, Rossö 2010, Utan hjul Nordlockbricka NL Låsmutter M16 fzb kl8 DIN Låsmutter M20 Fläns fzb kl8 DIN Tryckstång inkl bussning Dragstång inkl bussning Fjäderelement Ø70/23 L19 90 shore Fjäderelement Ø70/23 L72 90 shore fasad Fjäderelement Ø70/23 L shore fasad Skärhållare L790, förstärkt Rossö 2010, förmonterad Skärhållare L915, förstärkt Rossö 2010, förmonterad Skärhållare 790, förstärkt, Rossö Skärhållare 915 Förstärkt Rossö Skruv MC6S M16x140 obeh 12,9 DIN Kilbult 16x Lageraxel borrad ø16/30 L Bricka 26 Rak Bussning oilon CL

11 Hjul slitskoarr xlsx 1 av 1 Reservdels lista Hjularr /Slitskoarr Pos Best.nr Detaljnamn Antal Ytterstolpe m. fäste Hjularr Äldre Ytterstolpe m infästnig slitskoarr Ytterhylsa, hjularrangemang, utf Innerstolpe m.gaffel Innerhylsa fyrkant med kula Hjul 8", kpl. inkl. nav Massivt hjul på fälg Hjul 8", kpl. exkl. nav Kula hals ø Vev med bockat handtag Vev för spindel Gummistropp 290mm 4-sträck Skruv M6S M10x70 obh DIN Låsmutter M10 fzb kl8 DIN Spindel förl 18mm för dämpare Bricka TBRSB 26x65 fzb SS Dämpbricka oilon Spårring SGA 63 DIN Bussning Övre äldre mod Bussning övre 74,7x Stödring ø94/ Bussning nedre 81x70, Spårring SGH 95 äldre hjularr Spårring SGH 97 DIN Kulskål plast Mutter M6M M Skruv med svarvad spets Skruv med svarvad spets, inkl mutter Hållare slitsko, fjäder/skruvad inkl skruv Hållare slitsko, fjäder/skruvad d Slitsko förs hål Slitsko Gängad M Skruv FH M16x Nordlockbricka NL Skruv M6S M16x40 fzb 8.8 DIN Låsmutter Fläns M16 kl Smörjnippel M6 rak Skruv M6S M20x130 fzb 8.8 DIN Bricka BRB 21x36 fzb HB200 SMS Låsmutter M20 fzb kl8 DIN Skruv M6S M20x240 fzb 8.8 DIN Nav kpl (diagonalplog) 8" Skruv MVBF M8x35 fzb DIN Låsmutter M8 fzb kl8 DIN Bricka BRB 8,4x16 fzb HB200 SMS Stänkskärm för flerhålsgaffel Hylsa Fäste för 8" hjularr -sidoplog Skruv M24x60h Bricka BRB 25x Låsmutter M24 kl Tätningskapsel 72/77x Distans, hjulgaffel Bricka Rostfri skärm Kätting Ø3-L25 HLZ-3-2 (2x0,2m) 0, S-krok ø F17 Montageinstruktion till Hjularr exkl hjul Hjularr, exkl. ytterhylsa Hjularr inkl hjul Hjularr inkl massivt hjul (lågfart, enbart för traktorredskap) CL AB Mähler Söner

13 Hydraul Sida 1 av 1 Reservdels lista Hydraulkomponenter Parallellogram Mählers Pos Best.nr Detaljnamn Ant Chockventil 1/2 80/ Plugg 1/2"utv Lyftcylinder 50/ Adapter 90 3/8utv-1/2utv ställb Adapter rak 3/8"utv-3/8"utv Tredobricka 1/2" Nålventil (Rubenskran) Kulventil BKH-3/8" Tredobricka 3/8" Adapter rak 1/2"utv-1/2"inv rörl.m Adapter rak 3/8"utv-1/2"inv rörl.m Hydraulslang L1800 3/8" Adapter rak 3/8"utv-3/4"utv Adapter rak 1/2"utv-3/4"utv Snabbkoppl.3/4" hona m.elim Tredobricka 3/4" Hydraulslang L2200 3/8" Adapter rak 3/8"utv-1/2"utv Hydraulslang L600 ½" Hydraulslang L900 ½" Adapter rak 1/2"utv-1/2"utv Adapter 45 1/2utv-1/2utv ställb. 1 utförande före Chockventil 1/2 80/ Plugg 1/2"utv Lyftcylinder 50/ Hydraulslang L305 3/8" Adapter 90 3/8utv-1/2utv ställb Adapter rak 3/8"utv-3/8"utv Tredobricka 1/2" Nålventil (Rubenskran) Kulventil BKH-3/8" Tredobricka 3/8" Adapter rak 1/2"utv-1/2"inv rörl.m Adapter T - 3/8"utv.-3/8"utv.-3/8"inv.rörl.mutter Rörvinkel med svetsat öra Skottgenomg. 1/2" Kontramutter 1/2" Hydraulslang L1800 3/8" Adapter rak 3/8"utv-3/4"utv Snabbkoppl.3/4" hona m.elim Tredobricka 3/4" Hydraulslang L2200 3/8" Adapter rak 3/8"utv-1/2"utv Hydraulslang L600 3/8" Hydraulslang L900 3/8" TE

15 Rörliga spant Reservdels lista Ställbara spant Pos Best.nr Detaljnamn Ant/fäste Fäste Höger Fäste Vänster Ställbart spant Distans l= Lagertapp CROMAX Glidlager WB800 ø30/34 L Länkbult Höger Länkbult Vänster Distans l= Mantelplatta Distans l= Skruv M6S M16x90 fzb Bricka BRB 17x30 fzb HB Låsmutter M16 fzb kl Lyftcylinder 50/ MS Bricka BRB 21x36 fzb HB Låsmutter M20 fzb kl Skruv M6S M20x150 fzb Ledlager GE 35 ES Spårring SGH Låsmutter M16 fzb kl Bricka BRB 17x30 fzb HB Skruv MC6S M16x150 12,9 obeh Smörjnippel M6 rak Skruv M6S M20x130 fzb Skruv M6S M20x80 fzb TE

16 REDSKAPSSYSTEM FÖR ÖKAD LÖNSAMHET AB Mähler & Söner Hotingsvägen 40, Rossön Tel Fax
