PRODUKTGUIDE. Injustering och styrning. Engineering GREAT Solutions

Transkript

1 PRODUKTGUIDE Injustering och styrning Engineering GREAT Solutions

2 SEKTION A A1 Tryckoberoende injusteringsoch styrventiler TA-MODULATOR -NYHET TA-COMPACT-P... 5 TA-FUSION-P... 5 KTM A2 STÄLLDON STYRVENTILER Kombinerade injusteringsoch styrventiler TBV-C... 7 TBV-CM... 7 TA-COMPACT-T... 7 TA-FUSION-C... 7 A3 Ställdon för injusteringsoch styrventiler TA-SLIDER 160 -NYHET TA-SLIDER 500 -NYHET TA-SLIDER 750 -NYHET TA-SLIDER NYHET EMO-T EMO-TM EMO EIB EMO LON EMO SEKTION B B1 Injusteringsventiler TBV STAD STAD-C STAD-R STAF STAF-SG STAF-SGT STAG STAF-R TA-BVS B2 Mätflänsar MDF B3 Stryp- och avstängningsventiler STK B4 Differenstrycks regulatorer STAP DN STAP DN DA DAF TA-PILOT-R TA-COMPACT-DP -NYHET-.24 SEKTION C C1 Injusteringsinstrument TA-SCOPE C2 Mätverktyg TA-LINK C3 Mjukvara HYSELECT HYTOOLS HYTUNE -NYHET SEKTION D VÄRME KYLA EXTRA D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 Tryckoberoende injusterings- och styrventiler...34 Kombinerade injusterings- och styrventiler...36 Injusterings- och styrventiler...38 Termostatiska radiatorventiler med förinställning...40 AFC teknik (Automatisk flödesreglering)...42 Manuella injusteringsventiler och standard styrventiler...44 Tryckoberoende injusterings- och styrventiler...46 Kombinerade injusterings- och styrventiler...48 Injusterings- och standardstyrventiler...50 Manuella injusteringsventiler och standard styrventiler...52 Automatiskt flödesanpassande reglerkrets...54 Zontemperaturstyrning -NYHET-...56

3 A Styrning Inledning...3 Styrventiler Tryckoberoende injusterings- och styrventiler...4 Kombinerade injusterings- och styrventiler...6 Ställdon Nya ställdonssortimentet TA-SLIDER...8 Ställdon för injusterings- och styrventiler...14 B Injustering Inledning...17 Injusteringsventiler...18 Mätflänsar...21 Stryp- och avstängningsventiler...22 Differenstrycksregulatorer...23 C Verktyg Inledning...27 Injusteringsinstrument...28 Mätverktyg...29 Mjukvara...30 D Användnings- områden Inledning...33 Värmesystem variabelt flöde konstant flöde Kylsystem variabelt flöde konstant flöde Extra Automatiskt flödesanpassande reglerkrets Zontemperaturstyrning -NYHET

4 Styrning Kortare idrifttagningstid Registrera de senaste 10 felen för snabbare felsökning 10 gånger fler inställningsalternativ än med konventionella ställdon Lång livslängd och flexibilitet vid installation TA-Slider Smart digital styrning DIGITALT KONFIGURERBARA STÄLLDON för alla styrsystem med eller utan BUS-kommunikation Mer information på sidan 14 2

5 Inledning NOGGRANN HYDRONISK STYRNING SOM KAN MÄTAS OCH DIAGNOSTISERAS Styrning TA-MODULATOR med TA-SLIDER 160 TA-FUSION-C med TA-SLIDER 750 Bästa möjliga energieffektivitet kan uppnås endast om systemet är mätbart och transparent. Genom pålitliga och noggranna mätmetoder kan man verifiera att systemet fungerar enligt specifikation och upptäcka eventuella systemfel. STYRVENTILER OCH STÄLLDON Därför är samtliga kombinerade injusteringsoch styrventiler utrustade med mätnipplar för mätning av flöde, differenstryck, temperaturer och effekt. Patenterade funktioner som ställbart Kvs, spolning och möjlighet att mäta tillgängligt differenstryck skiljer oss från mängden. De nya ställdonen TA-Slider är de mest flexibla ställdonen på marknaden med unik loggning av de 10 senaste felen för en snabbare felsökning. Styrventiler A1 A2 Tryckoberoende injusterings- och styrventiler Kombinerade injusterings- och styrventiler 4 6 Ställdon A3 Ställdon för injusterings- och styrventiler 8 3

6 A1 Tryckoberoende injusterings- och styrventiler Tryckoberoende injusterings- och styrventiler 5 i 1 Tryckoberoende injusterings- och styrventiler är perfekta lösningar för moderna värme- och kylsystem som kräver låga driftskostnader och flexibel installation. Ventilerna levererar en stabil och noggrann temperaturstyrning i alla driftsförhållanden tack vare en integrerad differenstrycksregulator som håller differenstrycket över styrdelen konstant. Fullt öppna ventiler begränsar maxflödet och säkerställer hydronisk injustering. Våra ventiler är unika, du får diagnostik- och mätmöjligheter som hjälper dig att pumpoptimera, energieffektivisera och upptäcka systemfel. DINA FÖRDELAR 5 i 1: styrning + injustering + diagnostik + differenstrycksreglering + avstängning Marknadens bästa diagnostikfunktioner Små tryckfall, energieffektiv och tyst drift Hög kvalitet och lång livslängd TEKNISKA NYCKELFUNKTIONER A1 Tryckoberoende injusterings- och styrventiler PN bar Min. temp. C Max. temp. C Max. Dp Styrning Dimensioner bar karakteristik TA-MODULATOR EQM TA-COMPACT-P LIN TA-FUSION-P EQM TA-FUSION-P 16/ EQM KTM / / EQM FUNKTIONER A1 Tryckoberoende injusterings- och styrventiler Styrning Maxflöde förinställning Differenstrycksreglering Avstängning Spolning Mätning Flöde Tryckfall Temperatur Tillgängligt differenstryck Effekt TA-MODULATOR TA-COMPACT-P TA-FUSION-P KTM 512 KTM 512 4

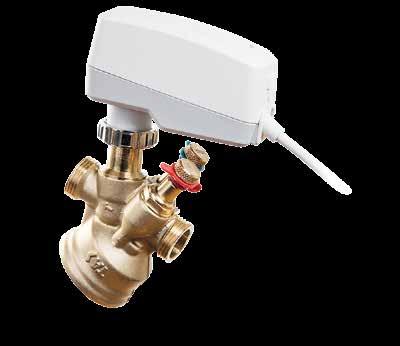

7 Tryckoberoende injusterings- och styrventiler A1 Styrning EQM TA-MODULATOR NYHET Flödesområde upp till l/h Perfekt lösning för noggrann temperaturstyrning tillsammans med proportionella ställdon. 6 bättre slaglängd än linjära ventiler Unik EQM karakteristik Kompatibla ställdon TA-Slider Möjliggör komplett system diagnostik och flödesmätning Lämpliga ställdon se sidan 13 TA-COMPACT-P LIN Flöde upp till l/h Mycket kompakt, smidig och praktisk ventil för små apparater Lätt tillgång till alla dess funktioner från en sida Ställdonsanslutning M30x1,5 Möjliggör fullständig system diagnostik Linjär karakteristik, lämpar sig bäst för on/off styrning Tillverkad av den patenterade legeringen Ametal Lämpliga ställdon se sidan 13 TA-FUSION-P EQM Flödesområde upp till 207 m 3 /h Den bästa lösningen för modulerade styrning av VVS-system Omfattande sortiment av ställdon Möjliggör fullständig system diagnostik Unik spolningsfunktion (möjlighet att avaktivera Dp-regulatorn) Lämpliga ställdon se sidan 13 KTM 512 EQM Flödesområde upp till 66,8 m 3 /h För kyl- och värmestyrning i lösningar med höga differenstryck och höga temperaturer. Idealisk för undercentraler fjärrvärme- och fjärrkyla undercentraler. Omfattande sortiment av ställdon och adaptrar för andra ställdon. Lämpliga ställdon se sidan 13 Se applikationer D1 D7 5

8 A2 Kombinerade injusterings- och styrventiler Kombinerade injusteringsoch styrventiler TEKNISKA NYCKELFUNKTIONER A2 Kombinerade PN Min. Max. temp. temp. injusterings- och styrventiler bar C C bar Max. Dp Styrning Dimensioner karakteristik TBV-C ,7 1 LIN 4 TA-FUSION-C ,5 EQM TA-FUSION-C 3 16/25 4 EQM Enligt dimension och typ av ställdon 2 Endast för kylsystem 3 Ställbart Kvs, oberoende EQM-karakteristik 4 Perfekt för on-off-styrning FUNKTIONER A2 Kombinerade injusterings- och styrventiler On-off Styrning 3-punkts Modulerande Kv/Kvsinställning Avstängning Mätning Flöde Tryckfall Temperatur Tillgängligt differenstryck Strömförsörjning TBV-C TBV-CM TA-COMPACT-T 5 TA-FUSION-C 5 Inställning av begärd inom 8-18 C, fabriksinställning 12 C 6

9 Kombinerade injusterings- och styrventiler A2 4 i 1 IMI TA:s kombinerande injusterings- och styrventiler har alla styroch injusteringsventilsfunktioner i en och samma ventil. De minskar antalet ventiler som behövs och därmed minskar installationstid och kostnader. Alla våra kombinerade injusterings- och styrventiler har mätnipplar vilket möjliggör systemdiagnos och förenklar injusteringen. Ett brett utbud av ventilkarakteristiker och ställdon ger unika lösningar för olika applikationer. DINA FÖRDELAR 4 i 1: styrning + injustering + diagnostik + avstängning Snabbare och billigare installation Modulerande, 3-punkts och on/off styrning är möjlig Högre energieffektivitet och lägre elkostnader för pumpen Styrning LIN TBV-C Perfekt ventil för on/off styrning av små apparater Ställdonsanslutning M30x1,5 Lyfthöjd är beroende av Kv-inställning Tillverkad av den patenterade legeringen Ametal Lämpliga ställdon se sidan 13 EQM TBV-CM EQM karakteristik för noggrann modulerande styrning Lyfthöjd är beroende av Kv-inställning Ställdonsanslutning M30x1,5 Tillverkad av den patenterade legeringen Ametal Lämpliga ställdon se sidan 13 LIN TA-COMPACT-T Den enda on/off-styrventilen med inbyggd returtemperaturreglering på marknaden Endast för kylsystem, idealisk vid renovering Garanterar önskad returtemperatur från apparaterna Begränsar överflödet genom returtemperaturreglering On/off-styrventil modulerar flödet och ger väsentlig lägre energiåtgång i pumpen Höjer energieffektiviteten i hela kylsystemet Lämpliga ställdon se sidan 13 Se applikationer D2 D8 EQM TA-FUSION-C Patenterat ställbart Kvs, minimerar risken för över- och underdimensionering Enkel anpassning till rådande systemförhållanden Inbyggd oberoende EQM-karakteristik Lyfthöjd oberoende av Kvs-inställning Utmärkta mät- och diagnostikmöjligheter Lämpliga ställdon se sidan 13 7

10 A3 Ställdon för injusterings- och styrventiler TA-SLIDER Digitalt konfigurerbara ställdon TA-Slider är det mest universella och flexibla ställdonet för alla moderna VVSsystem, fullt kompatibelt med olika styrsystem, med och utan BUS-kommunikation. Den nya avancerade, inbyggda tekniken medger helt digital konfigurering via smartphone eller surfplatta. Det är första gången du även kan konfigurera ställdon i byggnader utan BUS-protokoll. Det moderna sättet att ställa in är bekvämt, intuitivt och medger enkel justering av alla ställdonsparametrar efter behoven i fastighetens BMS. Dessutom är TA-Slider det ENDA ställdon på marknaden med unikt felminne vilket underlättar felsökning. Du har tillgång till all nödvändig statistik som finns i ställdonet från din smarta telefon, från den dag systemet tas i drift. FÖR STYRVENTILER FRÅN DN10 TILL DN50 EGENSKAPER Bekväm och tillförlitlig inställning Du kan enkelt ställa in TA-Slider på två sätt: Via smart telefon med HyTune-appen Via BUS-protokoll: KNX, BACnet, MODBUS Dessutom kan du, från ditt kontor, kopiera inställningarna i ett ställdon till ett annat via TA-dongeln! Helt konfigurerbar Du kan konfigurera in- och utsignalerna, åtgärder kopplade till binär ingång och relä, styrkarakteristik och flera andra parametrar. Enkel diagnostik Ställdonet registrerar de tio senaste felen för snabbare felsökning i systemet. Du har full tillgång till all driftstatistik som sparas i ställdonets minne. 160 Plus 160 Plus 160 KNX Plus Användarvänlig: Röd-Blå-Lila lysdiod för värme/ kylläge i omställningssystem och enkel felindikering Helt digitalt konfigurerbart: insignal, också delad insignal utsignal styrkarakteristik kalibreringsmetoder slaglängdsbegränsning för inställning av Kv max eller maxflöde skydd mot ventilblockering felsäkert läge detektering av linjeavbrott Ventilanslutning M30x1,5 Självjusterande kraft 160 eller 200 N för ventiler från IMI TA/IMI Heimeier Registrering av de tio senaste felen Ytterligare funktioner i Plus-modellen (2 kablar): + justerbar utgående VDC-signal + programmerbar binär ingång + programmerbart relä (väljare) 8

11 Ställdon för injusterings- och styrventiler A3 Styrning FÖR STYRVENTILER FRÅN DN32 TILL DN Plus Plus Manuell förbikoppling Grön-röd LEDindikering av driftstatus Registrering av de tio senaste felen Digitalt helt konfigurerbar: insignal, också delad insignal utsignal styrkarakteristik kalibreringsmetoder slaglängdsbegränsning för inställning av Kv max eller maxflöde tid för hel cykel för att undvika blockering felsäkert läge detektering av linjeavbrott Ytterligare funktioner i Plus-modellen: + utgående ma-signal (V DC som standard) + programmerbar binär ingång + 2 programmerbara reläer + BUS-kommunikation som tillval 9

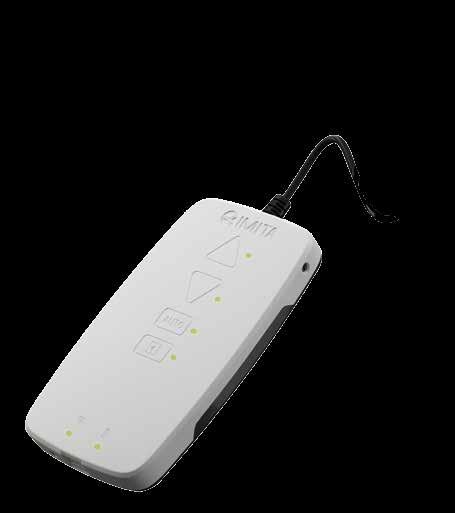

12 A3 Ställdon för injusterings- och styrventiler TA-DONGLE EGENSKAPER Lättanvänt gränssnitt mellan ställdon och smartphone eller surfplatta via bluetooth-kommunikation. MicroUSB Inbyggt batteri medger inställning av ställdon med och utan strömförsörjning Manuell förbikoppling av ställdonet (160 och 500 även utan strömförsörjning) Snabb kopiering av konfigurering till identiska ställdon Ställdonet öppnar Kabel med microusb-kontakt Ställdonet stänger On/off-knapp Auto/manuell Inbyggt batteri för energiförsörjning vid konfigurering Bluetoothsignal Batterikapacitet Config-knapp Uppladdning av senaste inställningar till flera identiska ställdon Micro-USB-ingång för laddning 10

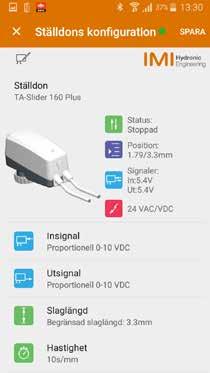

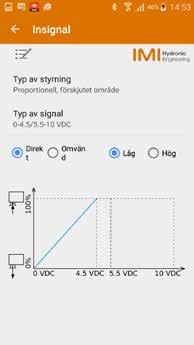

13 Ställdon för injusterings- och styrventiler A3 HYTUNE Styrning FÖRDELAR Lätt att använda Bekväm inställning av TA-Slider i mörka utrymmen Skydd mot misstag Tillgång till lista över de tio senaste felen och driftstatistik Autodetektering av TA-Slider Visuell kontroll Sammanställning av aktuell driftstatus Användning För smartphone eller surfplatta med IOS version 5 eller senare och Android version 4.3 eller senare. 11

14 A3 Ställdon för injusterings- och styrventiler Ställdon för injusterings- och styrventiler TEKNISKA NYCKELFUNKTIONER A3 Ställdon för injusteringsoch styrventiler DRIFT PRINCIP STYRNING MATNINGS SPÄNNING [V] INSIGNAL UTSIGNAL SLAG- LÄNGD [mm] STYRVENTILSKOMPATIBILITET TA-SLIDER 160 NYHET MOTORISERAD MODULERANDE 24 AC/DC 0(2)-10 VDC fullt 0(2) -10 konfigurerbart 2 VDC 6.5 TBV-CM, KTCM 512,TA-MODULATOR, TA-COMPACT-P TA-SLIDER 160 KNX NYHET MOTORISERAD MODULERANDE med Bus med Bus med Bus 6.5 TBV-CM, KTCM 512, TA-MODULATOR, TA-COMPACT-P TA-SLIDER 500 NYHET MOTORISERAD MODULERANDE 24 AC/DC 0(2)-10 VDC fullt konfigurerbart 2 0(2)-10 VDC 15 KTM 512 DN15-50, TA-MODULATOR DN40-50 TA-SLIDER 750 (valfri KNX, BACnet, MODBUS) NYHET MOTORISERAD MODULERANDE 24 AC/DC, 230 AC 0(2)-10 VDC, 0(4)-20 ma, 3-punkts, on-off 3 0(2)-10 VDC, 0(4)-20 ma 20 TA-FUSION-C DN32-80, TA-FUSION-P DN32-80, KTM 512 DN , TA-MODULATOR DN65-80 TA-SLIDER 1250 (valfri KNX, BACnet, MODBUS) NYHET MOTORISERAD MODULERANDE 24 AC/DC, 230 AC 0(2)-10 VDC, 0(4)-20 ma, 3-punkts, on-off 3 0(2)-10 VDC, 0(4)-20 ma 20 TA-FUSION-C DN , TA-FUSION-P DN , KTM EMO-T TERMOELEKTRISKT ON-OFF/PWM 24 AC/DC, 230 AC ON-OFF TBV-C, TBV-CM, TA-MODULATOR DN15-20, TA-COMPACT-T, TA-COMPACT-P EMO-TM TERMOELEKTRISKT MODULERANDE 24 AC 0-10 / 10-0 / 2-10 / 10-2 VDC TBV-CM, TA-MODULATOR DN15-20 EMO-EIB MOTORISERAD MODULERANDE 24 DC EIB-Bus EIB-Bus 4.2 EMO-LON MOTORISERAD MODULERANDE 48 DC LonWorks LonWorks 4.2 EMO 3/24 MOTORISERAD 3-PUNKT 24 AC 3-PUNKT EMO 3/230 MOTORISERAD 3-PUNKT 230 AC 3-PUNKT TBV-CM, TA-MODULATOR DN15-20, TA-COMPACT-P TBV-CM, TA-MODULATOR DN15-20, TA-COMPACT-P TBV-CM, TA-MODULATOR DN15-20, TA-COMPACT-P TBV-C, TBV-CM, TA-MODULATOR DN15-20, TA-COMPACT-P 1 För KTM 512 DN kan andra ställdon behövas beroende på det maximala statiska trycket i systemet. För val av ställdon vänligen se KTM 512 tekniska dokumentation. 2 Även 2-10 eller 10-2, förskjutet område: 0-5, 5-0, 5-10 eller 10-5 / 0-4,5, 4,5-0, 5,5-10 eller 10-5,5/ 2-6, 6-2, 6-10 or 10-6 V DC. 3 Även omvänd 2-10 eller 10-2 VDC / 4-2 eller 20-4 ma och förskjutet område: 0-5, 5-0, 5-10 eller 10-5 / 0-4,5, 4,5-0, 5,5-10 eller 10-5,5/ 2-6, 6-2, 6-10 eller 10-6 VDC, 0-10, 10-0, 10-20, / 4-12, 12-4, 12-20, ma. 12

15 Ställdon för injusterings- och styrventiler A3 Styrning REKOMMENDERADE STYRVENTILER A3 Ställdon för injusteringsoch styrventiler TBV-C TBV-CM TA-MODULATOR TA-COMPACT-T TA-COMPACT-P KTM 512 KTM 512 KTM 512 TA-FUSION-C / P TA-FUSION-C / P DN15-25 DN15-25 DN15-20 DN25-32 DN40-50 DN65-80 DN15-25 DN10-32 DN15-50 DN 65 DN DN32-80 DN TA-SLIDER TA-SLIDER 160 KNX 4 TA-SLIDER 500 TA-SLIDER 750 TA-SLIDER 1250 EMO-T EMO-TM 5 EMO-EIB 5 EMO-LON 5 EMO 3 5 EMO 3/ Möjlig men linjär styrventilskarakteristik måste kompenseras med ställdonet EQM i kontrolläge (TBV-CM rekommenderas). 5 Både ställdon och ventil har linjär karakteristik. TBV-CM rekommenderas för modulerande styrning. 13

16 A3 Ställdon för injusterings- och styrventiler TA-SLIDER 160, 500 Helt konfigurerbar från smartphone eller surfplatta Manuell förbikoppling med TA-DONGLE Minne för de tio senaste felen Hög kapslingsklass, IP 54, i alla positioner Konfigurerbart relä och binär ingång Kompatibel med BUS-protokollet KNX Anslutning M30 x 1,5 Ställkraft: TA-Slider 160 (160/200N), TA-Slider 500 (500N) NYHET Modulerande styrning TA-SLIDER 750, 1250 Helt konfigurerbar från smartphone eller surfplatta Manuell förbikoppling med sexkantnyckel eller TA-DONGLE Minne för de tio senaste felen Hög kapslingsklass, IP54 Två konfigurerbara relän och binär ingång BUS-kompatibilitet med protokollen KNX, BACnet och MODBUS Ställkraft: TA-Slider 750 (750N), TA-Slider 1250 (1250N) NYHET Modulerande, 3-punkts- eller on/off-styrning EMO-T Synlig positionsindikator Hög kapslingsklass IP 54 i alla positioner Anslutning M30x1,5 Ställkraft 125N On-Off-styrning EMO-TM Synlig positionsindikator Automatisk anpassning till insignal Ställbar slaglängdsbegränsning Hög kapslingsklass IP 54 i alla positioner Anslutning M30x1,5 Ställkraft 125 N Modulerande styrning 14

17 Ställdon för injusterings- och styrventiler A3 EMO-EIB Styrning För EIB nätverk LED-indikator Ställbar slaglängdsbegränsning Låg ljudnivå Anslutning M30x1,5 Ställkraft 160 N Modulerande styrning EMO LON För LONWORKS - nätverk LED-indikator Ställbar slaglängdsbegränsning Låg ljudnivå Anslutning M30x1,5 Ställkraft 160 N Modulerande styrning EMO 3 Ställbar slaglängdsbegränsning Låg ljudnivå Låg energiåtgång Anslutning M30x1,5 Ställkraft 160 N 3-punktsstyrning 15

18 Injustering Över 4 miljoner anledningar per år att mäta 16

19 Inledning Världens första injusterings ventil tillverkades i vår fabrik i Sverige redan 1957 TOTAL HYDRONISK INJUSTERING Snabbt ökande energipriser och högre krav på inomhuskomfort kräver ett perfekt fungerande system som skapar optimala förhållanden för ditt BMS system. Perfekt hydronisk injustering är en grundläggande förutsättning för att uppnå ett optimalt inomhusklimat till lägsta möjliga energikostnad. Vårt koncept Total hydronisk injustering har använts i mer än 50 år, i miljontals olika värme- och kylapplikationer över hela världen och har ständigt utvecklats utifrån nya erfarenheter från verkliga installationer. Konceptet består av en samling pålitliga injusteringsventiler, differenstrycksregulatorer, mätinstrument, injusteringsmetoder och kursprogram. Injustering B TOTAL HYDRONISK INJUSTERING B1 Injusteringsventiler 18 B2 Mätflänsar 21 B3 Stryp- och avstängningsventiler 22 B4 Differenstrycksregulatorer 23 17

20 B1 Injusteringsventiler Injusteringsventiler Hela sortimentet Absolut säkerhet Redo för hårt arbete Tillgängliga i DN , IMI TA:s injusteringsventiler används i ett stort antal applikationer. Används i värme- och kylsystem, tappvatten system och industrin. STAD och STAF är våra mest kända injusteringsventiler. Injusteringstekniken som används av våra kunder har vi arbetat med och utvecklat under 50 år och vi har erfarenhet från mer än projekt över hela världen. Patenterade injusterings metoder som TA-Diagnostic och TA-Wireless ger dig total kontroll i alla typer av projekt. Våra patenterade material och tekniker sviker aldrig. I vårt sortiment finns också injusteringsventiler speciellt anpassade för industriella applikationer med höga temperaturer och andra medier. Dessa ventiler har speciella mätnipplar som skyddar mot läckage för att säkerställa säker användning. TEKNISKA NYCKELFUNKTIONER B1 Injusterings ventiler PN Min. temp. Max. temp. Dimensioner bar C C TBV STAD-R STAD STAD-C /150 STAD-B STAF STAF-R STAG STAF-SG 16/ STAF-SGT 16/ /150 TA-BVS 16/25/

21 Injusteringsventiler B1 FUNKTIONER B1 Injusteringsventiler Injustering Förinställning Mätning Avstängning Mätnipplar Avtappning (tillval) Tryckavlastad kägla TBV STAD STAD-B STAD-C STAD-DR STAF STAF-SG Injustering STAF-SGT STAG B STAF-R TA-BVS TBV Lämplig ventil för injustering av små apparater Kompakt Fullständiga mätmöjligheter Tillverkad av vår patenterade legering Ametal STAD Världens mest populära injusteringsventil Utmärkt mätnoggrannhet Ergonomisk utformad ratt med noggrann inställningsindikator Finns med 1/2 eller 3/4 avtappning Tillverkad av vår patenterade legering Ametal STAD-C Specialversion för högre systemtemperaturer upp till 150 C Självtätande mätuttag skyddar mot läckage. Utvändiga gängor eller släta rörändar för tät och pålitlig anslutning Tillverkad av vår patenterade legering Ametal Se applikationer D3 D4 D5 D6 D9 D10 D11 19

22 B1 Injusteringsventiler STAD-R Unik injusteringsventil för renoveringar med mindre Kvs-värden Rördimensionerna behöver inte minskas vilket ger lägre installationskostnader Mätmöjligheter med hög noggrannhet Tillverkad av vår patenterade legering Ametal STAF, STAF-SG, STAF-SGT Tryckavlastad kägla för enkel öppning och stängning under höga differenstryck Utmärkt mätnoggrannhet med tydlig inställningsindikator. Speciell version för system med höga temperaturer upp till 150 C (SGT) Kägla och spindel är tillverkade av den avzinkningshärdiga legeringen Ametal STAG Spårfräst injusteringsventil för Victaulic-system Tryckavlastad kägla för enkel stängning och öppning under högt tryck. Utmärkt mätnoggrannhet Ventilhus, kägla och spindel tillverkade av vår patenterade legering Ametal STAF-R Tillverkad i rödgods med korrosionsbeständighet för tappvatten/industri system Tryckavlastad kägla för enkel stängning och öppning under högt tryck. Utmärkt mätnoggrannhet Ventilhus, kägla och spindel är tillverkade av den patenterade legeringen Ametal TA-BVS Injusteringsventil i rostfritt stål med flänsar och svetsändar Används i huvudsak i applikationer med höga temperaturer samt inom industrin. Lång livslängd och problemfri drift DN 200 och 250 har manuell växel för enkel avstängning Se applikationer D3 D4 D5 D6 D9 D10 D11 20

23 Mätflänsar B2 Mätflänsar Flödesmätuttag med självtätande mätpunkter för enkel flödesmätning med självtätande mätnipplar används för enkel mätning i värme- och kylanläggningar och industrisystem med konstant flöde. Våra fasta mätuttag är tillverkade av rostfritt stål och garanterar lång livslängd och mycket noggrann mätning. Uttaget ska monteras mellan två flänsar. Vi rekommenderar montage med en raksträcka på 10 D före och 5 D efter mätuttaget, för så noggrann mätning som möjligt. TEKNISKA NYCKELFUNKTIONER B2 Mät flänsar PN Min. temp. Max. temp. Dimensioner bar C C MDF Injustering MDF MDF B MDF0 Tillverkade i rostfritt stål Passar för värme- och kylsystem och andra tekniska kretsar Mätuttag är tillverkade av den avzinkningshärdiga legeringen Ametal Utmärkt mätnoggrannhet 21

24 B3 Stryp- och avstängningsventiler Stryp- och avstängningsventiler TEKNISKA NYCKELFUNKTIONER B3 Stryp- och avstängningsventiler PN Min. temp. Max. temp. Dimensioner bar C C STK FUNKTIONER B3 Stryp- och avstängningsventiler Injustering Förinställning Avstängning Mätning Avtappning (tillval) STK STK Returventil med Kv indikator Inställning med låsring Avstängningsfunktion Tillverkade i den patenterade legeringen Ametal 22

25 Differenstrycksregulatorer B4 Differenstrycksregulatorer TEKNISKA NYCKELFUNKTIONER B4 Differenstryckregulatorer PN Min. temp. Max. temp. Max. Dp Inställningsområde Dimensioner bar C C bar kpa STAP STAP DA / / TA-PILOT-R 16/ / TA-COMPACT-DP NYHET Injustering FUNKTIONER B4 Differenstryckregulatorer Retur Tillopp Mätning Avstängning Avtappning (tillval) Mätning av flöde och tillgängligt differenstryck Zonstyrning B STAP DA 516 DAF 516 TA-PILOT-R TA-COMPACT-DP NYHET DIFFERENSTRYCKSOMRÅDE (kpa) DA 516 DN DA 516/DAF516 DN /20 25/32 40/ Tillgänglig som DA 516 för installation i returledning TA-PILOT-R DN

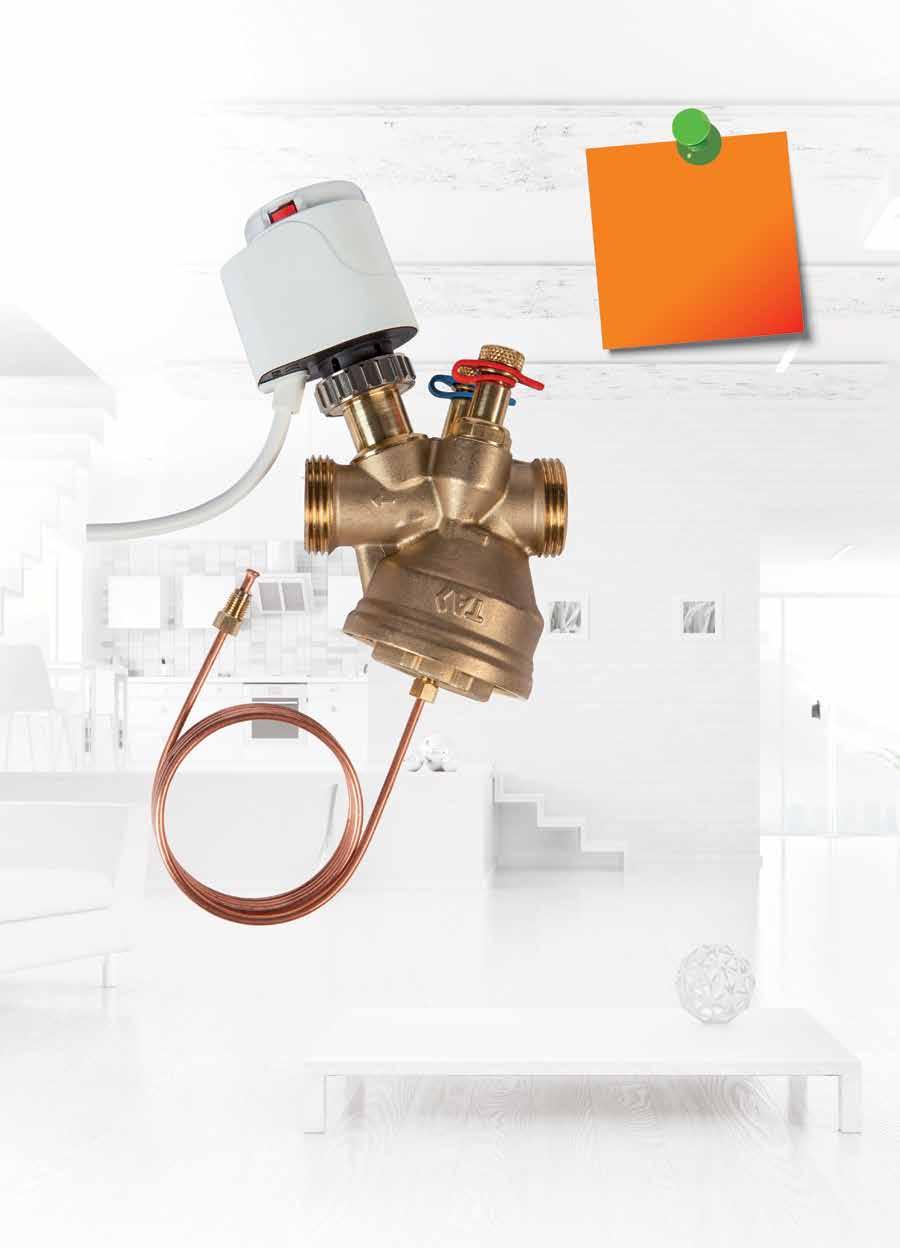

26 B4 Differenstrycksregulatorer Differenstrycksregulatorer STAP DN Idealisk differenstrycksregulator med avstängningsfunktion för värme- och kylkretsar Mätuttag för returtemperatur- och differenstrycksmätningar Avtappning som valfritt tillbehör, monteras utan systemavtappning Tillverkad av vår patenterade legering Ametal STAP DN Idealisk differenstrycksregulator för sekundärkretsar i VVS-system Två mätuttag för systemdiagnos möjliggör mätning av temperatur och differenstryck Speciellt mätuttag för kapilläranslutning på STAF ingår Fungerar i alla positioner DA 516 / DAF 516 Patenterad in-line-konstruktion för tyst drift med höga differenstryck Särskilt effektiv i system med höga temperaturer och differenstryck Mycket noggrann differenstrycksreglering med mycket låg hysteres Skyddar mot rost tack vare elektroforetiskt målat hus i segjärn Litet och kompakt hus för enklare installation i trånga utrymmen Lätt att isolera DAF för användning i tilloppsrör, 2 kapillärer TA-PILOT-R Första in-line-differenstrycksregulatorn med pilotteknik Den minsta, lättaste och mest noggranna differenstrycksregulatorn på marknaden Tydlig inställning för låsning som skydd mot manipulering Mätuttag för systemdiagnos och noggrann inställning efter systemförhållandena TA-COMPACT-DP NYHET Allt i ett: zonstyrning, injusteringsventil och differenstryckregulator Idealisk lösning för zonstyrning i flerbostadshus, kontor, sjukhus och utbildningslokaler Kompakt ventil vid begränsat utrymme Medger flödesmätning och systemdiagnos Rekommenderat ställdon: EMO-T Se applikationer D2 D3 D4 D5 D6 D8 D9 D11 D12 24

27 Differenstrycksregulatorer Allt i en ventil Injustering Diagnostik - unik funktion Zonstyrning Systemdiagnostik Injustering B Avstängning Differenstrycksreglering FUNKTIONER TA-COMPACT-DP ANDRA FABRIKAT PÅ MARKNADEN Zonstyrning Injustering Dp-reglering Avstängning Mätning av flöde, temperatur och tillgängligt differenstryck 25

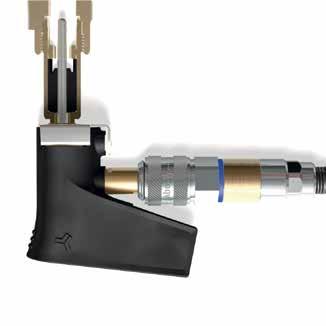

28 Verktyg TA KONTROLL ÖVER DIN FRAMGÅNG 26

29 Inledning Tills du kan mäta och uttrycka något i siffror kan du bara gissa. - Lord Kelvin DIN PROFESSIONELLA FÖRSÄKRING Att beskriva hur systemet presterar i siffror är inte lätt. Det kräver smarta verktyg. Genom att arbeta nära våra kunder i många olika projekt förstår vi deras behov. Vi har skräddarsytt hydroniska verktyg efter dina behov för att göra jobbet lättare och därmed spara tid och pengar. Om du stöter på problem finns vi där för dig. Du kan alltid vända dig till vår tekniska support oavsett var du befinner dig och hur stort ditt projekt är. Verktyg HYDRONISKA VERKTYG C1 Injusteringsinstrument 28 C2 Mätverktyg 29 C3 Mjukvara 30 27

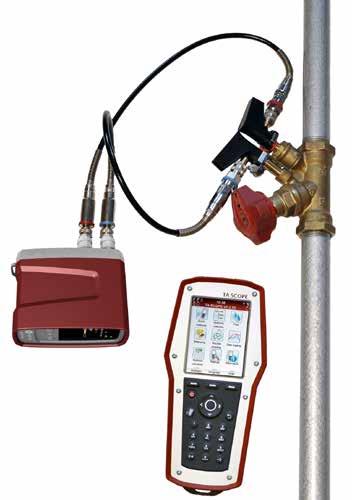

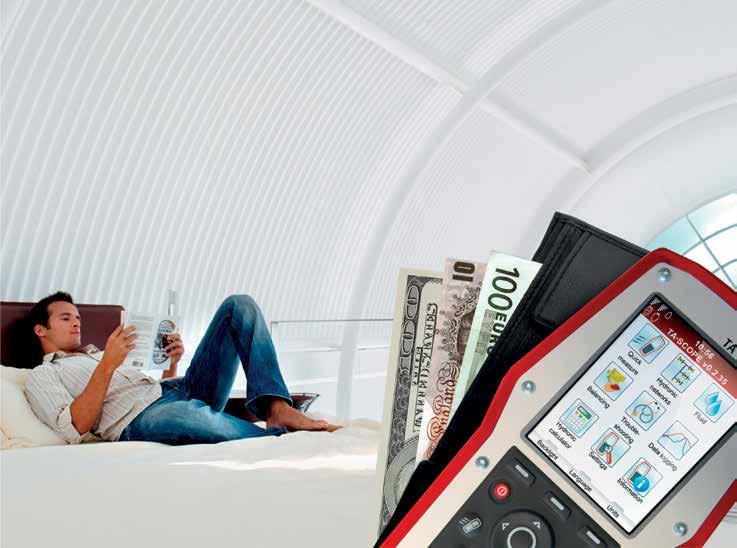

30 C1 Injusteringsinstrument Injusteringsinstrument TA-SCOPE Det mest effektiva injusteringsinstrumentet för mätning och kontroll av differenstryck, flöde, temperatur och effekt i hydroniska system. Mycket noggrann Dp-sensor med mätavvikelse på 0,1 kpa eller 1 % av läst värde. Hög batterikapacitet ger mer än 25 timmars arbete med bakgrundsbelysning Snabbladdning handenhet 6-7 h, Dp-sensor 1,5 h Mer än 100 dagars loggningstid, mätvärden Trådlös eller kabelansluten, med sensorer Omfattande sortiment av tillbehör, gratis uppdateringar De kraftfulla metoderna TA-Wireless och TA-Diagnostic för hydronisk injustering och tidseffektiva felsökningsprocedurer Differenstrycksområde: TA SCOPE med DpS-Visio kpa TA SCOPE HP med DpS-Visio kpa 28

31 Mätverktyg C2 Mätverktyg TA-LINK Ger en noggrann mätning av differenstrycket Den kritiska anslutningen mellan det hydroniska systemet och byggnadens BMS-system Max. differenstryck på 2 eller 5 bar, mätområde 0-40 eller kpa Utsignal 0-10 V eller 4-20 ma TA kontroll över energin, din tid och dina pengar Verktyg 29

32 C3 Mjukvara Mjukvara HySelect HySelect är en mjukvara som hjälper dig att: välja ventiler, fastställa rätt ventilstorlek och inställning välja rätt ställdon och tillgängliga tillbehör beräkna värme- och kylsystem även med varierande faktorer konvertera till olika enheter kommunicera med injusteringsinstrumentet TA-SCOPE HyTools HyTools är en app med verktyg för hydroniska beräkningar. Du får alla våra produkter, hydronisk kalkylator och enhetsomvandlare i din iphone, ipad, ipod Touch* eller Android smartphone. HyTools funktioner inkluderar: Hydronisk kalkylator: q-kv-dp; P-q-DT; q-ventil-dp Zeparo differenstrycksberäkning Ventildimensionering och inställning Beräkning av radiatoreffekt Dimensionering och inställning av termostatventiler, injusteringsventiler, differenstrycksregulatorer och mycket mera. Rördimensionering Enhetsomvandlare Val a region (24 regioner) Val av språk (16 språk) Ladda ner HyTools från Apple* App Store eller Google Play. HyTools, allt du behöver för att komplexa hydroniska beräkningar är endast en knapptryckning bort. 30 Apple, the Apple logo, ipad, iphone, and ipod touch are trademarks of Apple Inc., registered in the U.S. and other countries. App Store is a service mark of Apple Inc.

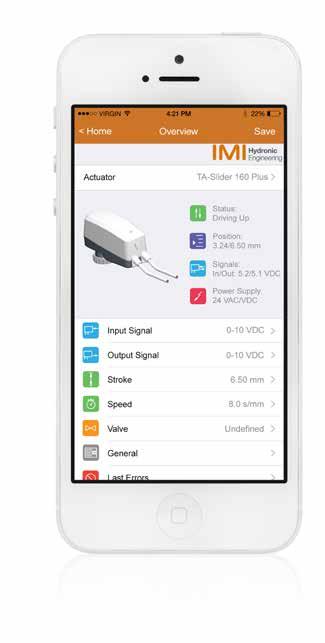

33 Mjukvara C3 HyTune Applikation för smartphones eller surfplattor för digital konfigurering av ställdonet TA-Slider. Lätt att använda Bekväm inställning av TA-Slider i mörka utrymmen Skydd mot misstag Tillgång till lista över de tio senaste felen och statistik i ställdonet NYHET Verktyg 31

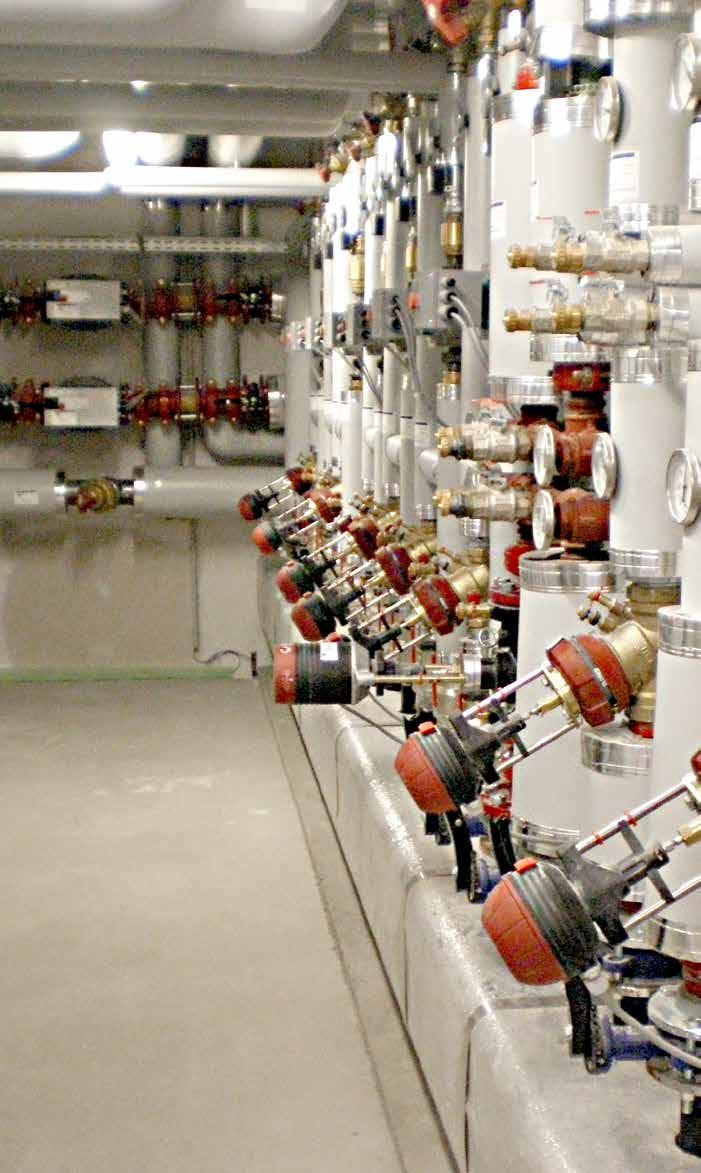

34 Användningsområden TA KONTROLL ÖVER VART ENERGIN TAR VÄGEN 32

35 Inledning Användningsområden sammanfattning VÄRMESYSTEM Modell Lösningar Energieffektivitet Investering D1 Variabelt flöde Tryckoberoende injusterings- och styrventiler låg hög låg hög D2 Variabelt flöde Kombinerade injusterings- och styrventiler låg hög låg hög D3 Variabelt flöde Injusterings- och standardstyrventiler låg hög låg hög D4 Variabelt flöde Termostatiska radiatorventiler med förinställning låg hög låg hög D5 Variabelt flöde AFC-teknik (automatisk flödesreglering) låg hög låg hög D6 Konstant flöde Manuella injusteringsventiler och standard styrventiler låg hög låg hög KYLSYSTEM Modell Lösningar Energieffektivitet Investering D7 Variabelt flöde Tryckoberoende injusterings- och styrventiler låg hög låg hög D8 Variabelt flöde Kombinerade injusterings- och styrventiler låg hög låg hög D9 Variabelt flöde Injusterings- och standardstyrventiler låg hög låg hög D10 Konstant flöde Manuella injusteringsventiler och standard styrventiler låg hög låg hög EXTRA Modell Lösningar Energieffektivitet Investering D11 Variabelt flöde Automatiskt flödesanpassande reglerkrets låg hög låg hög D12 Variabelt flöde NYHET Zontemperaturstyrning låg hög låg hög I lösningsexemplen visas de vanligaste användningarna i värme- och kylsystem. Det finns en mängd varianter, kombinationer och unika lösningar som inte omfattas av innehållet i den här guiden. Varje system har sina egna specifika egenheter vad gäller källor för värme och kyla, typ av styrning, investeringsbegränsningar osv. Tveka inte att kontakta våra hydroniska specialister och be om hjälp med bästa lösningen för just ditt projekt. Din framgång är den bästa belöning vi kan få. Användningsområden 33 D

36 D1 Värmesystem variabelt flöde Värmesystem variabelt flöde Tryckoberoende injusterings- och styrventiler ENERGIEFFEKTIVITET Stabil och noggrann temperaturstyrning oberoende av driftförhållandena Tryckoberoende styrning med hög auktoritet för modulerande styrning/3-punktsstyrning Låg pumpenergiåtgång (inga överflöden). Mycket lågt tryckfall över IMI TA -ventilerna minimerar behovet av pumptryck. Pumptrycksoptimering möjlig tack vare de unika ventildiagnosfunktionerna Minimal värmeförlust i returrören INVESTERING Lösning med minimalt antal installerade ventiler Billigare ställdon kan användas (lågt stängtryck). Utmärkta mät- och diagnosfunktioner i IMI TA -ventilerna ger full systemdiagnos utan ytterligare investering i andra produkter. Investeringen betalar sig snabbt (överlägsen kvalitet, hög livlängd, stora energibesparingar). Hög flexibilitet. Värmesystem kan byggas ut gradvis utan behov av hydronisk injustering. Pumptrycket ska då anpassas till de nya systembehoven. VAL AV STORLEK Enkelt att välja storlek baserat på nominellt flöde Hydronisk beräkning baserad på minsta nödvändiga differenstryck över referensventilen och tryckfall över systemet under normala förhållanden. Styrventilens auktoritet behöver inte kontrolleras. Enkelt att välja passande ställdon. Mjukvaran HySelect hjälper dig med de hydroniska beräkningarna. IDRIFTTAGNING Enkel förinställning av maxflöde på varje ventil Direktmätning av aktuellt flöde och tillgängligt differenstryck gör det lättare att ställa in korrekt minsta nödvändiga pumptryck för att nå högsta energieffektivitet. Tack vare IMI TA:s ventilers utmärkta möjliga diagnostikmöjligheter är det enkelt att hitta och lösa eventuella systemfel genom att använda TA-SCOPE. SNABBLÄNKAR A1 PIBCV Tryckoberoende injusterings- och styrventiler sidan 4 B1 BV Injusteringsventiler (RV) sidan 18 34

37 Tryckoberoende injusterings- och styrventiler D1 Energieffektivitet låg hög Investering låg hög Rekommenderad MODULERANDE MODULERANDE/ON OFF MODULERANDE MODULERANDE MODULERANDE/ 3 PUNKT FJÄRRVÄRME 1) Valfri/rekommenderad för flödesmätning och systemdiagnos 5) Backventil rekommenderas för skydd av AHU mot frysning om sekundärpumpen slutar fungera 6) Tillval/rekommenderad for upprätthållande av varmvatten i tilloppsledningen (med eller utan ställdon, öppnar när AHU-styrventilen är fullt stängd) Förklaring: PIBCV BV Tryckoberoende injusterings- och styrventil Injusteringsventil (RV) VSP FCU AHU AHB AC EXCH Varvtalsstyrd pump Fan-Coil Ventilationsbatteri Klimatapparat med värme Luftridå Värmeväxlare 35 Användningsområden D

38 D2 Värmesystem variabelt flöde Värmesystem variabelt flöde Kombinerade injusterings- och styrventiler ENERGIEFFEKTIVITET Ger stabil och precis temperaturstyrning under alla driftförhållanden. Differenstrycksregulatorer på stammarna hjälper till att stabilisera tryckförhållandena för de modulerande ventilerna och bibehåller god ventilauktoritet. TA-FUSION-C-ventiler med ställbart Kvs arbetar alltid med hög ventilauktoritet, och differenstrycksregulatorer behövs i regel inte. Låg pumpenergianvändning Pumptrycket kan optimeras tack vare de unika ventildiagnosfunktionerna Minimal värmeförlust i returrören Under vissa förhållanden kan on-off-styrning ge upphov till överflöden vid varierande belastning. Detta fenomen kan begränsas redan vid projekteringen. INVESTERING Rekommenderad lösning med god balans mellan energieffektivitet och investering. Beroende på systemstrukturen kan denna lösning vara billigare än D1, även om några injusteringsventiler och differenstrycksregulatorer måste finnas i kretsarna. Dp-regulatorer behövs inte (lägre investeringskostnad) om TA-FUSION-C med justerbart Kvs används. Utmärkta mät- och diagnosfunktioner i IMI TA -ventilerna ger full systemdiagnos utan ytterligare investering i andra produkter. Snabb återbetalning av investeringen (ofta en kostnadseffektiv lösning, förstklassig kvalitetsprodukt, lång livslängd). Hög flexibilitet. Värmesystem kan byggas gradvis utan behov av hydronisk injustering. Pumptrycket ska då anpassas till de nya systembehoven. VAL AV STORLEK Ventilstorlek väljs efter nominellt flöde och minimalt tryckfall (1/3 av totalt tryckfall i kretsen utan styrventiler som kontrolleras av Dp-regulator) för god ventilauktoritet. Hög ventilauktoritet hos TA-FUSION-C tack vare justerbart Kvs-värde, minimal risk för underdimensionering. Ställdon som stänger trycket måste kontrolleras. Vi rekommenderar tryckoberoende injusterings- och styrventiler för separata små apparater anslutna direkt till stammen, för att säkerställa hög ventilauktoritet och förhindra överflöde. Mjukvarorna HySelect och IMI Hecos hjälper dig med de hydroniska beräkningarna. IDRIFTTAGNING Enkel förinställning av ventiler baserat på hydronisk beräkning. Direktmätning av aktuellt flöde och tillgängligt differenstryck gör det möjligt att ställa in korrekt pumptryck. Flödesmätning på enskilda små styrventiler i kretsen möjlig men inte obligatorisk. Ställbart Kvs-värde i TA-FUSION-C möjliggör högre ventilauktoritet vid styrning. Tack vare IMI TA ventilernas utmärkta diagnostikmöjligheter är det enkelt att hitta och lösa eventuella systemfel genom att använda TA-SCOPE. SNABBLÄNKAR A2 BCV Kombinerade injusterings- och styrventiler sidan 6 B1 BV Injusteringsventiler (RV) sidan 18 B4 DPC Differenstrycksregulatorer sidan 23 36

39 Kombinerade injusterings- och styrventiler D2 Energieffektivitet låg hög Investering låg hög Rekommenderad MODULERANDE MODULERANDE/ON OFF MODULERANDE MODULERANDE MODULERANDE/ 3 PUNKT FJÄRRVÄRME 1) Valfri/rekommenderad för flödesmätning och systemdiagnos 5) Backventil rekommenderas för skydd av AHU mot frysning om sekundärpumpen slutar fungera 6) Tillval/rekommenderad for upprätthållande av varmvatten i tilloppsledningen (med eller utan ställdon, öppnar när AHU-styrventilen är fullt stängd) 7) Dp-reglering rekommenderas om styrventilens auktoritet kan falla till under 0,25 vid systemdrift pga stora förändringar av differenstrycket Krävs oftast inte för TA-FUSION-C med hög ventilauktoritet tack vare justerbart kvs Förklaring: BCV BV DPC Kombinerad injusterings- och styrventil Injusteringsventil (RV) Differenstryckregulator VSP FCU AHU AHB AC Varvtalsstyrd pump Fan-Coil Ventilationsbatteri Klimatapparat med värme Luftridå 37 Användningsområden D

40 D3 Värmesystem variabelt flöde Värmesystem variabelt flöde Injusterings- och styrventiler ENERGIEFFEKTIVITET Ger stabil och noggrann temperaturreglering oberoende av driftförhållandena om styrventilerna är korrekt dimensionerade och tryckförhållandena är under kontroll. Differenstrycksregulatorer på stammarna hjälper till att stabilisera tryckförhållandena för de modulerande ventilerna och bibehåller god ventilauktoritet. Låg pumpenergianvändning Pumptryck kan optimeras Minimal värmeförlust i returrören INVESTERING Större investering jämfört med D2-lösningen, installation av fristående injusteringsventiler Större flöden kräver större injusteringsventiler och Dp-reglerventiler i kretsarna (TA-PILOT-R bidrar till lägre investeringskostnad). Unika mät- och diagnosfunktioner på IMI TA:s ventiler garanterar minimal energianvändning och korrekt inställning av alla systemkomponenter. Hög flexibilitet. Värmesystem kan byggas upp stegvis. Vi rekommenderar att du bygger färdigt kretsen och att injusteringsventilen och Dp-regulatorn i drift för att undvika hydronisk samverkan. VAL AV STORLEK Styrventilen dimensioneras för det nominella flödet och minimalt tryckfall (1/3 av kretsens totala tryckfall utan styrventiler som styrs av Dp-regulatorn) för att säkerställa god ventilauktoritet. Ställdonets stängtryck måste kontrolleras. Mjukvaran HySelect hjälper dig med de hydroniska beräkningarna. IDRIFTTAGNING Enkel förinställning av alla injusteringsventiler och Dp-regulatorer baserad på hydronisk beräkning. Dp-regulatorer ska ställas in baserat på det faktiska tryckfallet i kretsen. Använd IMI TA:s injusteringsmetoder för att hitta optimal inställning för pumpen. Tack vare IMI TA:s ventilers utmärkta diagnostikmöjligheter är det enkelt att hitta och lösa eventuella systemfel genom att använda TA-SCOPE. SNABBLÄNKAR A2 BCV Kombinerade injusterings- och styrventiler sidan 6 B1 BV Injusteringsventiler (RV) sidan 18 B4 DPC Differenstryckregulatorer sidan 23 38

41 Injusterings- och styrventiler D3 Energieffektivitet låg hög Investering låg hög Acceptabel MODULERANDE MODULERANDE/ON OFF MODULERANDE MODULERANDE MODULERANDE/ 3 PUNKT FJÄRRVÄRME 1) Valfri/rekommenderad för flödesmätning och systemdiagnos 5) Backventil rekommenderas för skydd av AHU mot frysning om sekundärpumpen slutar fungera 6) Tillval/rekommenderad for upprätthållande av varmvatten i tilloppsledningen (med eller utan ställdon, öppnar när AHU-styrventilen är fullt stängd) 7) Dp-reglering rekommenderas om styrventilens auktoritet kan falla till under 0,25 vid systemdrift pga stora förändringar av differenstrycket Krävs oftast inte för TA-FUSION-C med hög ventilauktoritet tack vare justerbart kvs Förklaring: CV BCV BV DPC 2-vägs styrventil Kombinerad injusterings- och styrventil Injusteringsventil (RV) Differenstryckregulator VSP FCU AHU AHB AC EXCH Varvtalsstyrd pump Fan-Coil Ventilationsbatteri Klimatapparat med värme Luftridå Värmeväxlare 39 Användningsområden D

42 D4 Värmesystem variabelt flöde Värmesystem variabelt flöde Termostatiska radiatorventiler med förinställning ENERGIEFFEKTIVITET Ger hög temperaturkomfort och energibesparing Pump med variabelt varvtal och Dp-regulatorer bidrar till stabila tryckförhållanden och håller proportionalbandet inom rekommenderade värden för att säkerställa liten temperaturhysteres och tyst drift. Låg energiåtgång i pumpen. Minimal värmeförlust i returrören Låg returtemperatur ger bättre energieffektivitet i värmepumpar och kondenspannor. INVESTERING Låg investering med snabb återbetalning av investeringen. Förstklassig kvalitet med lång livslängd. Returstrypventiler sparar pengar genom att man kan stänga radiatorn vid renovering, utan att behöva dränera hela värmesystemet och avbryta uppvärmningen (mindre systemkorrosion, högre komfort). Injusteringsventiler och Dp-regulatorer med utmärkta mät- och diagnosfunktioner gör det lättare att ställa in pumptrycket och hitta eventuella systemfel. Hög flexibilitet. Värmesystem kan byggas upp stegvis. Vi rekommenderar att kretsen färdigställs och att injusteringsventilen och Dp-regulatorn tas i drift för att undvika hydronisk samverkan. VAL AV STORLEK Termostatventilens storlek anpassas till P-bandet inom 1-2K i förhållande till högsta rekommenderade tryckfall. Injusteringsventiler och Dp-regulatorer i stora system rekommenderas för tyst och effektiv drift. Omfattande portfölj produkter från IMI Heimeier erbjuder optimal lösning för varje typ av radiator och golvvärmesystem. ANM: Tryckoberoende injusterings- och styrventiler får inte användas i system med termostatventiler. De begränsar bara maxflödet, höjer pumptrycket och förblir helt öppna under större delen av uppvärmningssäsongen pga spridningsfaktorn. Mjukvarorna HySelect och IMI Hecos hjälper dig med de hydroniska beräkningarna. IDRIFTTAGNING Enkel förinställning av termostatventiler, injusteringsventiler och Dp-regulatorer baserad på hydronisk beräkning. Direktmätning av aktuellt flöde och tillgängligt differenstryck för korrekt inställning av minsta nödvändiga pumptryck och säkerställande av tyst och energieffektiv drift. Vi rekommenderar att maxtemperaturen begränsas för varje rum direkt på termostathuvudet, för att undvika övertemperatur. En helt öppen termostat är energislöseri! SNABBLÄNKAR A1 PIBCV Tryckoberoende injusterings- och styrventiler sidan 4 B1 BV Injusteringsventiler (RV) sidan 18 B4 DPC Differenstryckregulatorer sidan 23 40

43 Termostatiska radiatorventiler med förinställning D4 Energieffektivitet låg hög Investering låg hög Rekommenderad CALYPSO TRV-3 CALYPSO TRV-3 + TRIM REKOMMENDERAS EJ CALYPSO TRV-3 + TRIM VÄRMEKÄLLA 1) Valfri/rekommenderad för flödesmätning och systemdiagnos 14) PIBCV (utan ställdon) begränsar bara maxflödet när alla termostatradiatorventiler är öppna. Vid dellast är PIBCV fullt öppen. Dess tryckfall ger behov av högre totalt pumptryck, vilket ger upphov till oljud vid dellast. Förklaring: BCV Kombinerad injusterings- och styrventil BV Injusteringsventil (RV) DPC Differenstryckregulator CALYPSO TRV3 Termostatventil VSP Varvtalsstyrd pump Användningsområden 41 D

44 D5 Värmesystem variabelt flöde Värmesystem variabelt flöde AFC-teknik (automatisk flödesbegränsning) ENERGIEFFEKTIVITET Hög temperaturkomfort under alla driftförhållanden. Automatisk flödesbegränsning reducerar överflödet och bidrar till undvikande av underflöde. Låg pumpenergianvändning Differenstryckreglering krävs när max tillgängliga differenstryck för AFC-tekniker kan överskridas. Minimal värmeförlust i returrören Låg returtemperatur ger bättre energieffektivitet i värmepumpar och kondenspannor. INVESTERING En något högre investering kompenseras av mycket hög energieffektivitet, systemsäkerhet, snabb återbetalning av investeringen och enklare installation och idrifttagning. Korrekt funktion på alla radiator- och golvvärmekretsar utan klagomål och extra servicekostnader. Tyst drift. Idealisk lösning för renovering omedelbar förbättring av systemprestandan. Hög flexibilitet. Anläggningen kan utökas eller minskas utan påverkan av injusteringen. VAL AV STORLEK Enkel justering av AFC-komponenter för maximalt flöde. Max differenstryck får inte överskridas. Idealisk lösning för renovering i byggnader med dolda rör i väggar, golv och liknande. Förenklad hydronisk beräkning kan tillämpas. Mjukvaran HySelect hjälper dig med de hydroniska beräkningarna. IDRIFTTAGNING Enkel förinställning av maxflöde Automatisk hydronisk injustering Pumptrycket kan förinställas för maxflöde. AFC-insats kan vid behov tas ur från trycksatta A-exact-ventiler med hjälp av specialverktyg. SNABBLÄNKAR A1 PIBCV Tryckoberoende injusterings- och styrventiler sidan 4 B1 BV Injusteringsventiler (RV) sidan 18 42

45 AFC-teknik (automatisk flödesreglering) D5 Energieffektivitet låg hög Investering låg hög Rekommenderad GOLVVÄRME VÄRMEKÄLLA MODULERANDE/ 3 PUNKT 1) Valfri/rekommenderad för flödesmätning och systemdiagnos 12) Dp-regulator behövs endast om tillgängligt differenstryck är högre än max differenstryck för AFC-tekniken. Förklaring: PIBCV BV Tryckoberoende injusterings- och styrventil Injusteringsventil (RV) ECLIPSE DYNACON MULTIBOX AFC VSP Termostatradiatorventil med AFC-teknik Golvvärmefördelare med AFC-teknik Golvvärmereglering med AFC-teknik Varvtalsstyrd pump Användningsområden 43 D

46 D6 Värmesystem konstantflöde Värmesystem konstant flöde Manuella injusteringsventiler och standard styrventiler ENERGIEFFEKTIVITET Hög temperaturkomfort under alla driftförhållanden. Enkel design och lätt att injustera. Konstant hög styrventilsauktoritet, tack vare stabila tryck i hela systemet. Ingen besparing av pumpningsenergi. Konstant pumpningskostnad, pga. konstant flöde och tryckfall i systemet. Endast manuella injusteringsventiler är nödvändiga, vilket kan ge lägre kostnader och färre rörliga komponenter. Hög värmeförlust i returrör vid dellast, vilket kräver mer isolering. Hög returtemperatur minskar verkningsgraden för värmepumpar och kondenserande pannor. INVESTERING Förutom lägre investering ger lösningen konstant hög styrventilsauktoritetet, hög tillförlitlighet, snabb avkastning på investeringen och enkelhet i installation och drift. Tack vare manuella injusteringsventiler uteblir klagomål och tillkommande servicekostnader för åtgärder. Tyst drift. Möjlig lösning för små system där energibesparing inte är ett viktigt mål. Begränsad flexibilitet. Vid förändringar behöver systemet ominjusteras efter de nya förutsättningarna. VAL AV STORLEK Många ventiler att installera och ofta i större storlekar. Ej möjligt att dimensionera ner stammar map. sammanlagring. Enkel dimensionering och injustering av designflöde om AFC-ventiler används. Max differenstryck får inte överskridas, eftersom det skapar överflöden och försämrar styrventilernas auktoritet. Förenklad hydronisk beräkning kan tillämpas. Mjukvaran HySelect hjälper dig med de hydroniska beräkningarna. IDRIFTTAGNING Ej idealisk teknisk lösning för renovering och system med okända data. Enkel förinställning av designflöde. IMI s injusteringsmetoder är möjliga att nyttja. Konstant varvtal kan väljas som styrsekvens för pump. Injusteringsventil i bypass måste injusteras till samma tryckfall som batteriet/terminalen. Fullt öppen injusteringsventil skapar annars överflöden när 3-vägsventilen är stängs. SNABBLÄNKAR A1 PIBCV Tryckoberoende injusterings- och styrventiler sidan 4 B1 BV Injusteringsventiler (RV) sidan 18 44

47 Injusterings- och standardstyrventiler D6 Energieffektivitet låg hög Investering låg hög Rekommenderas ej MODULERANDE/ON OFF MODULERANDE MODULERANDE MODULERANDE/ 3 PUNKT FJÄRRVÄRME 1) Valfri/rekommenderad för flödesmätning och systemdiagnos 7) Dp-reglering rekommenderas om styrventilens auktoritet kan falla till under 0,25 vid systemdrift pga stora förändringar av differenstrycket Krävs oftast inte för TA-FUSION-C med hög ventilauktoritet tack vare justerbart kvs 8) Vid högre temperaturskillnaden i primärkretsen kan mindre 3-vägsventilen på den platsen vara mindre. 9) 3-vägs utan reducerat Kvs i riktningen B-AB utan möjlighet att justera in bypasskopplingen rekommenderas PIBCV utan ställdon för maximal flödesbegränsning. 10) 3-vägsventil med reducerat Kvs i riktningen B-AB. 11) Injustering av bypass för att få samma tryckfall som över fläktslinga. 13) Rekommenderad bypass för att få samma tryckfall som över Fan-Coil. Denna variant visar systemet med olika tilloppstemperaturer för AHU- och FCU-kretsarna. Förklaring: PIBCV CV BV Tryckoberoende injusterings- och styrventil 2-vägs och 3-vägs styrventil Injusteringsventil (RV) VSP FCU AHU EXCH Varvtalsstyrd pump Fan-Coil Ventilationsbatteri Värmeväxlare Användningsområden 45 D

48 D7 Kylsystem variabelt flöde Kylsystem variabelt flöde Tryckoberoende injusterings- och styrventiler ENERGIEFFEKTIVITET Stabil och noggrann temperaturstyrning oberoende av driftförhållandena Tryckoberoende styrning med hög auktoritet för modulerande styrning/3-punktsstyrning Låg pumpenergiåtgång (inga överflöden) Mycket lågt tryckfall över IMI TA -ventilerna minimerar behovet av pumptryck Pumptrycksoptimering tack vare unika diagnostiska funktioner i IMI TA -ventilerna Minimal värmeupptagning i returrören Minimal risk för låg returtemperatur och reducering av kylarens energieffektivitet INVESTERING Rekommenderad lösning med minimalt antal ventiler i anläggningen. Utmärkta mät- och diagnosfunktioner i IMI TA -ventilerna ger full systemdiagnos utan ytterligare investering i andra produkter. Snabb återbetalning av investeringen, normalt mindre än tre år. Hög flexibilitet. Kylsystem kan byggas ut gradvis utan behov av hydronisk injustering. Pumptrycket ska då anpassas till de nya systembehoven. VAL AV STORLEK Enkelt val av ventil baserat på nödvändigt maxflöde Hydronisk beräkning baserad på minsta nödvändiga differenstryck över referensventilen och tryckfall över systemet under normala förhållanden. Styrventilens auktoritet behöver inte kontrolleras. Enkelt att välja passande ställdon. Komplett produktprogram av ventiler för många olika flöden. Mjukvaran Hyselect hjälper dig med de hydroniska beräkningarna. IDRIFTTAGNING Enkel förinställning av maxflöde på varje ventil Direktmätning av aktuellt flöde och tillgängligt differenstryck för korrekt inställning av minsta nödvändiga pumptryck och säkerställande av tyst och energieffektiv drift. Tack vare IMI TA:s ventilers utmärkta diagnostikmöjligheter är det enkelt att hitta och lösa eventuella systemfel genom att använda TA-SCOPE. SNABBLÄNKAR A1 PIBCV Tryckoberoende injusterings- och styrventiler sidan 4 B1 BV Injusteringsventiler (RV) sidan 18 A2 CVT Styrventil med returtemperaturregulator TA-COMPACT-T sidan 7 46

49 Tryckoberoende injusterings- och styrventiler D7 Energieffektivitet låg hög Investering låg hög Rekommenderad MODULERANDE MODULERANDE/ON OFF MODULERANDE KYLA MODULERANDE/ 3 PUNKT 1) Valfri/rekommenderad för flödesmätning och systemdiagnos 2) Tillval för att vid behov hålla konstant kallt vatten i tilloppet. TA-COMPACT-T, inställning 2K över tilloppstemperaturen. ANM: max differenstryck 2 bar. Förklaring: PIBCV Tryckoberoende injusterings- och styrventil BV Injusteringsventil (RV) CVT Styrventil med returtemperaturregulator TA-COMPACT-T VSP FCU AHU CHB BT Varvtalsstyrd pump Fan-Coil Ventilationsbatteri Kylbaffel Ackumulatortank Användningsområden 47 D

50 D8 Kylsystem variabelt flöde Kylsystem variabelt flöde Kombinerade injusterings- och styrventiler ENERGIEFFEKTIVITET Ger stabil och precis temperaturstyrning under alla driftförhållanden. Differenstryckregulatorer i kretsarna ger stabilare tryckförhållanden för modulerande ventiler och god ventilauktoritet. TA-FUSION-Cventilerna med fullt justerbart Kvs-värde arbetar alltid med hög ventilauktoritet, och differenstrycksregulatorer behövs normalt inte. Låg pumpenergianvändning Pumptrycksoptimering möjlig tack vare de unika ventildiagnosfunktionerna Minimal värmeupptagning i returrören Minimal risk för låg returtemperatur och reducering av kylmaskinens energieffektivitet INVESTERING Rekommenderad lösning med god balans mellan energieffektivitet och investering. Beroende på systemstrukturen kan denna lösning vara billigare än D1, även om några injusteringsventiler och differenstryck måste finnas i kretsarna. Dp-regulatorer behövs inte (mindre investering) när TA-FUSION-C används med justerbart Kvs. Utmärkta mät- och diagnosfunktioner i IMI TA -ventilerna ger full systemdiagnos utan ytterligare investering i andra produkter. Snabb återbetalning av investeringen, normalt mindre än tre år. Hög flexibilitet. Kylsystem kan byggas gradvis utan behov av hydronisk injustering. Pumptrycket ska då anpassas till de nya systembehoven. VAL AV STORLEK Styrventilen dimensioneras för det nominella flödet och minimalt tryckfall (1/3 av kretsens totala tryckfall utan styrventiler som styrs av Dp-regulatorn) för att säkerställa god ventilauktoritet. Hög ventilauktoritet hos TA-FUSION-C tack vare justerbart Kvs-värde, minimal risk för underdimensionering. Under vissa förhållanden kan on/off-styrning ge upphov till överflöden vid varierande belastning. Detta fenomen kan begränsas redan vid projekteringen. Ställdon som stänger trycket måste kontrolleras. Vi rekommenderar tryckoberoende injusterings- och styrventiler för separata små apparater anslutna direkt till stammen, för att säkerställa hög ventilauktoritet och begränsat överflöde. Mjukvaran HySelect hjälper dig med de hydroniska beräkningarna. IDRIFTTAGNING Enkel förinställning av ventiler baserat på hydronisk beräkning. Direktmätning av aktuellt flöde och tillgängligt differenstryck gör det möjligt att ställa in korrekt minsta nödvändiga pumptryck. Flödesmätning på enskilda små styrventiler i kretsen möjlig men inte obligatorisk. Fritt justerbart Kvs-värde i TA-FUSION-C möjliggör högre ventilauktoritet. Tack vare IMI TA:s ventilers utmärkta diagnostikmöjligheter är det enkelt att hitta och lösa eventuella systemfel genom att använda TA-SCOPE. SNABBLÄNKAR A1 PIBCV Tryckoberoende injusterings- och styrventiler sidan 4 A2 BCV Kombinerade injusterings- och styrventiler sidan 6 A2 CVT Styrventil med returtemperaturregulator TA-COMPACT-T sidan 7 B1 BV Injusteringsventiler (RV) sidan 18 B4 DPC Differenstryckregulatorer sidan 23 48

51 Kombinerade injusterings- och styrventiler D8 Energieffektivitet låg hög Investering låg hög Rekommenderad MODULERANDE MODULERANDE/ON OFF MODULERANDE KYLA MODULERANDE/ 3 PUNKT 1) Valfri/rekommenderad för flödesmätning och systemdiagnos. 2) Tillval för att vid behov hålla konstant kallt vatten i tilloppet. TA-COMPACT-T, inställning 2K över tilloppstemperaturen. ANM: max differenstryck 2 bar. 3) Exempel på när begärd tilloppstemperatur till AHU är högre än global tilloppstemperatur. 7) Dp-reglering rekommenderas om styrventilens auktoritet kan falla till under 0,25 vid systemdrift pga stora förändringar av differenstrycket. Krävs oftast inte för TA-FUSION-C med hög ventilauktoritet tack vare justerbart kvs. Förklaring: PIBCV BCV BV DPC CVT Tryckoberoende injusterings- och styrventil Kombinerad injusterings- och styrventil Injusteringsventil (RV) Differenstryckregulator Styrventil med returtemperaturregulator TA-COMPACT-T VSP FCU AHU CHB BT Varvtalsstyrd pump Fan-Coil Ventilationsbatteri Kylbaffel Ackumulatortank Användningsområden 49 D

52 D9 Kylsystem variabelt flöde Kylsystem variabelt flöde Injusterings- och standardstyrventiler ENERGIEFFEKTIVITET Ger stabil och precis temperaturstyrning under alla driftförhållanden, om styrventilerna är korrekt dimensionerade och tillräcklig ventilauktoritet kan fås. Stabilitet i differenstrycket för modulerande styrning eller 3-punktsstyrning säkerställs med differenstryckregulatorer i kretsarna. Låg pumpenergianvändning Pumptryck kan optimeras Minimal värmeupptagning i returrören INVESTERING Större investering än i lösning D2, styrventiler kräver injusteringsventiler. Högre flöden kräver större injusteringsventiler och Dp-regulatorer i kretsarna (TA-PILOT-R minskar investeringen tack vare de högre Kvs-värdena). Bra mät- och diagnosfunktioner ger full systemdiagnos utan ytterligare investering i andra produkter. Hög flexibilitet Kylsystem kan byggas upp stegvis. Vi rekommenderar att kretsen färdigställs och att injusteringsventilen och Dpregulatorn tas i drift för att undvika hydronisk samverkan. VAL AV STORLEK Styrventilen dimensioneras för det nominella flödet och minimalt tryckfall (1/3 av kretsens totala tryckfall utan styrventiler som styrs av Dp-regulatorn) för att säkerställa god ventilauktoritet. Ställdonets stängtryck måste kontrolleras. Injusteringsventiler och Dp är enkelt att välja med programmet HySelect. IDRIFTTAGNING Enkel förinställning av alla injusteringsventiler och Dp-regulatorer baserad på hydronisk beräkning. Dp-regulatorer ska ställas in baserat på det faktiskt uppmätta tryckfallet i den specifika kretsen. Minimera pumptrycket genom att använda TAs injusteringsmetoder. Tack vare IMI TA:s ventilers utmärkta diagnostikmöjligheter är det enkelt att hitta och lösa eventuella systemfel genom att använda TA-SCOPE. SNABBLÄNKAR A1 PIBCV Tryckoberoende injusterings- och styrventiler sidan 4 A2 CVT Styrventil med returtemperaturregulator TA-COMPACT-T sidan 7 B1 BV Injusteringsventiler (RV) sidan 18 B4 DPC Differenstryckregulatorer sidan 23 50

53 Injusterings- och standardstyrventiler D9 Energieffektivitet låg hög Investering låg hög Acceptabel MODULERANDE MODULERANDE/ON OFF MODULERANDE KYLA MODULERANDE/ 3 PUNKT 1) Valfri/rekommenderad för flödesmätning och systemdiagnos 2) Rekommenderas för hållande av kallt vatten i tilloppet (TA-COMPACT-T) 4) Exempel på när minimalt flöde krävs i kylsystemet. Förklaring: PIBCV Tryckoberoende injusterings- och styrventil BV Injusteringsventil (RV) BCV Kombinerad injusterings- och styrventil CV 3-/2-vägs styrventil CVT Styrventil med returtemperaturregulator TA-COMPACT-T VSP FCU AHU CHB BT Varvtalsstyrd pump Fan-Coil Ventilationsbatteri Kylbaffel Ackumulatortank Användningsområden 51 D

54 D10 Kylsystem konstant flöde Kylsystem konstant flöde Manuella injusteringsventiler och standard styrventiler ENERGIEFFEKTIVITET Hög temperaturkomfort under alla driftförhållanden. Enkel design och lätt att injustera. Konstant hög styrventilsauktoritet, tack vare stabila tryck i hela systemet. Ingen besparing av pumpningsenergi. Konstant pumpningskostnad, pga konstant flöde och tryckfall i systemet. Endast manuella injusteringsventiler är nödvändiga, vilket kan ge lägre kostnader och färre rörliga komponenter. Hög värmeupptagning i returrören vid dellast, vilket kan kräva mer isolering. Låg returtemperatur minskar verkningsgraden för kylmaskiner. INVESTERING Förutom lägre investering ger lösningen konstant hög styrventilsauktoritetet, hög tillförlitlighet, snabb avkastning på investeringen och enkelhet i installation och drift. Tack vare manuella injusteringsventiler uteblir klagomål och tillkommande servicekostnader för åtgärder. Tyst drift. Möjlig lösning för små system där energibesparing inte är ett viktigt mål. Begränsad flexibilitet. Vid förändringar behöver syetemet ominjusteras efter de nya förutsättningarna. VAL AV STORLEK Hydronisk beräkning behövs för 3-vägs- och injusteringsventiler. Rätt Kvs-värde är väsentligt för god ventilauktoritet i 3-vägsventil. 3-vägsventiler som styr små apparater behöver lägre Kvs-värde i riktningen AB-B eller ytterligare injusteringsventil i bypass för att begränsa överflöden vid dellast eller när ventilen är helt stängd. Alternativt kan PIBCV-ventil användas utan ställdon som flödesbegränsare. Mjukvaran HySelect hjälper dig med de hydroniska beräkningarna. IDRIFTTAGNING Förinställning av injusteringsventiler baserad på hydronisk beräkning. Konstant varvtal kan väljas som styrsekvens för pump. Vi rekommenderar hydronisk injustering eller bara flödesmätning för kontroll av designflöden. Injusteringsventil i bypass måste injusteras till samma tryckfall som batteriet/terminalen. Fullt öppen injusteringsventil skapar annars överflöden när 3-vägsventilen är stängd. SNABBLÄNKAR A1 PIBCV Tryckoberoende injusterings- och styrventiler sidan 4 B1 BV Injusteringsventiler (RV) sidan 18 52

55 Injusterings- och standardstyrventiler D10 Energieffektivitet låg hög Investering låg hög Rekommenderas ej MODULERANDE/ON OFF MODULERANDE KYLA 9) Vid 3-vägs utan reducerat Kvs i riktningen B-AB utan möjlighet att justera in bypasskopplingen rekommenderas PIBCV utan ställdon för maximal flödesbegränsning. 10) 3-vägsventil med reducerat Kvs i riktningen B-AB. 11) Injustering av bypass för att få samma tryckfall som över Fan-Coil. Förklaring: PIBCV CV BV Tryckoberoende injusterings- och styrventil 3-vägs styrventil Injusteringsventil FCU AHU BT Fläktslinga Luftbehandlingsenhet Bufferttank Användningsområden 53 D

56 D11 Extra variabelt flöde Extra variabelt flöde Automatiskt flödesanpassande reglerkrets ENERGIEFFEKTIVITET Gör det möjligt att använda varvtalsregulatorer och spara energi. Den mycket höga energieffektiviteten garanterar tyst och problemfri drift utan negativ hydronisk interaktivitet. Trycket i sekundärpumpen kan minskas genom att differenstrycket hålls av differenstryckregulator (primärpumpen hjälper sekundärpumpen). Primärpumpen kan leverera till sekundärkretsen vid fel på sekundärpumpen. Ingen risk för låg (kyla) eller hög (värme) returtemperatur med påverkan på energieffektiviteten i produktionen. Låg pumpenergianvändning (variabelt flöde). Minimal värmeupptagning/förlust i returrören. Temperaturen i tilloppet är lika med temperaturen från produktionen (primärsida). Högre energieffektivitet kan fås med VSP fjärrstyrning (kontakta vår specialist på Hydronic College, så kan de hjälpa dig hitta rätt plats och inställning). Effektiv styrkrets utan ställdon och konventionell styrventil (DPC kräver inte elanslutning för att fungera). INVESTERING Mycket låg investering jämfört med alternativa lösningar med lägre energieffektivitet och mer komplext system. Enkel installation, minimalt utrymme. Idealisk lösning för kretsar med högre tryckfall men anslutna till nätverket med lägre tillgängligt differenstryck, investering i ny primärpump behövs inte. Snabb återbetalning av investeringen. Tyst drift, inga klagomål. VAL AV STORLEK Nominellt flöde genom bypassen är normalt 1 % av det totala sekundärflödet eftersom injusteringsventilen i bypassen är liten. Inget behov av ytterligare lösningar för att hålla minimiflöde i primärpumpen om tertialflödet i bypassen dimensioneras korrekt. Dp-regulatorn är dimensionerad för nominellt sekundärflöde, tryckfallet styrs av primärpumpen. Dp-regulatorns inställningsområde beroende på tryckfallet över injusteringsventilen i bypassledningen (beaktas vid dimensionering av sekundärpump). Kontakta din representant hos IMI Hydronic Engineering vid behov av teknisk support. IDRIFTTAGNING Enkel förinställning av injusteringsventil i bypass. Inställning av differenstryck på Dp-regulatorn genom mätning av tertialflödet med hjälp av TA-Scope. SNABBLÄNKAR B1 BV Injusteringsventiler (RV) sidan 18 B4 DPC Differenstryckregulatorer sidan 23 54

57 Automatiskt flödesanpassande urkopplingskrets D11 Energieffektivitet låg hög Investering låg hög Rekommenderad Rekommenderas ej VÄRME /KYLA Primär- och sekundär pump kopplade i serie Automatisk anpassning av reglerkrets med variabelt flöde är en idealisk lösning för variabla primär- och sekundärkretsar när sekundärpumpen måste användas för hydronisk bortkoppling av differenstrycket från primärpumpen. Temperaturen i tilloppet är lika med temperaturen från produktionen (primärsida). Nominellt flöde genom bypassen är normalt 1 % det totala sekundärflödet eftersom injusteringsventilen i bypassen är liten. Minimiflöde genom bypassen kan också fastställas med hjälp av minimiflödet i primärpumpen. Förklaring: BV DPC Injusteringsventil (RV) Differenstryckregulator VSP Varvtalsstyrd pump Användningsområden 55 D

58 D12 Extra variabelt flöde Extra variabelt flöde Zontemperaturstyrning (t ex värme i lägenheter) NYHET ENERGIEFFEKTIVITET Zontemperaturstyrning kan minska energibehovet med upp till 20 %. Håller lägre temperatur i lägenheten dagtid när ingen är hemma. Central nattsänkning. Begränsar maxflödet till lägenheten och sparar pumpenergi. Skyddar anläggningen mot oljud. INVESTERING TA-COMPACT-DP ersätter tre separata ventiler: zonstyrningsventil, injusteringsventil och differenstryckregulator ger 60 % lägre kostnader. Installation går tre gånger så fort. Idealisk lösning för lägenheter med central värmekälla (värmepump, panna, centralvärme). Tyst drift utan överflöden, inga klagomål. VAL AV STORLEK Enklare dimensionering baserat på konstruktionsflöde och önskat differenstryck för värmekretsen. Inget behov av ytterligare Dp-regulatorer och injusteringsventiler i grenkretsarna. Kontakta din representant hos IMI Hydronic Engineering vid behov av teknisk support. IDRIFTTAGNING Enkel inställning av önskat konstruktionsflöde. Flödesmätning med TA-Scope. Mycket kompakt utförande, passar också till mycket begränsade utrymmen. Ställdonen EMO-T med kapslingsklass IP54 ger valfrihet vad gäller installationslägen. SNABBLÄNKAR B1 BV Injusteringsventiler (RV) sidan 18 B4 DPC Differenstryckregulatorer sidan 23 B4 DPC-ZV Differenstryckregulator med zonstyrventil (TA-COMPACT-DP) sidan 24 På finns mer information om våra produkter. 56

59 Zontemperaturstyrning (t ex värme i lägenheter) D12 Energieffektivitet låg hög Investering låg hög Rekommenderas BADRUM VARDAGSRUM TERMOSTAT P CALYPSO TRV 3 MULTIBOX MANUELLT VRED CALYPSO TRV 3 BADRUM KÖK VARDAGSRUM TERMOSTAT P CALYPSO TRV 3 MANUELLT VRED CALYPSO TRV 3 TRV NORDIC VÄRMEKÄLLA 1) Valfri/rekommenderad för flödesmätning och systemdiagnos Förklaring: DPC-ZV Differenstryckregulator med zonstyrventil (TA-COMPACT-DP) STS Avstängningsventil med mätnippel och kapilläranslutning BV Injusteringsventil (RV) Calypso TRV-3 Termostatradiatorventil med steglös inställning Multibox TRV-Nordic Termostat-P VSP Golvvärmereglering i vägg Termostathuvud Digital rumstemperaturregulator Varvtalsstyrd pump Användningsområden 57 D

60 Din trygga partner med global erfarenhet Maracana-stadion, Rio de Janeiro Våra styr- och injusteringsventiler levererar ett energieffektivt inneklimat i Brasiliens största fotbollsarena med en kapacitet på 10,6 MW. Gardens by the bay, Singapore IMI TA -ventiler ger korrekt temperaturreglering utan kompromisser vad gäller energieffektiviteten för fler än växter och fler än arter. Burj Khalifa Tower, Dubai Världens högsta byggnad, 828 meter, 160 våningar, IMI TA -ventiler, idrifttagna av IMI Hydronic Engineering. ALMA Belgium, sjukhus Detta nya sjukhus rymmer 512 bäddar och har en total yta på m 2. Styrventilen TA-FUSION ger komfort inomhus, tyst drift och hög energieffektivitet. Öppnar Copyright 2017, IMI Hydronic Engineering. All rights reserved.
