1 Opensource och SGUs webbplattform Anette Lundberg & Jonas Holmberg

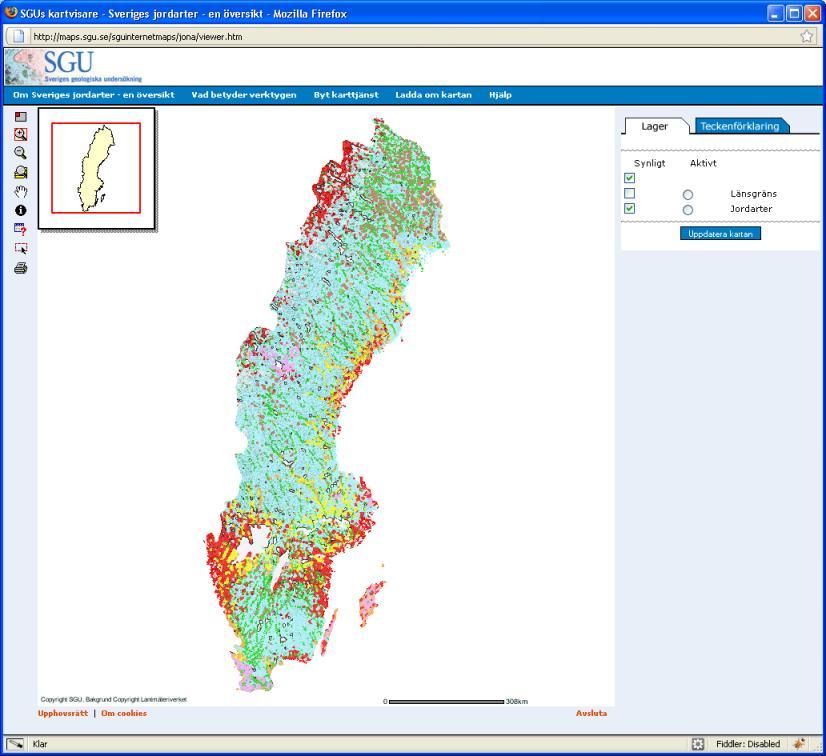

2 Nuvarande plattform Webb- & applikationsserver Apache 2 & Tomcat 4.1 och 5.5 Solaris 8 Kartserver ArcIMS 9.1 / 9.2 & WMSConnector 9.1 / 9.2 Apache 2 & Tomcat 5.0 och 5.5 / 6.0 för Windows Windows server 2003 Databasserver Oracle 9i & ArcSDE 9.1 Solaris 8

3 Problem befintlig plattform Spretighet Flera olika OS Många olika versioner av applikationsservrar (Tomcat 4.x, 5.x,5.5.x) Olika versioner av Java (1.4, 1.5, 1.6) Underhåll / uppgraderingar Svårt att underhålla och uppgradera Licenskostnader Prestanda

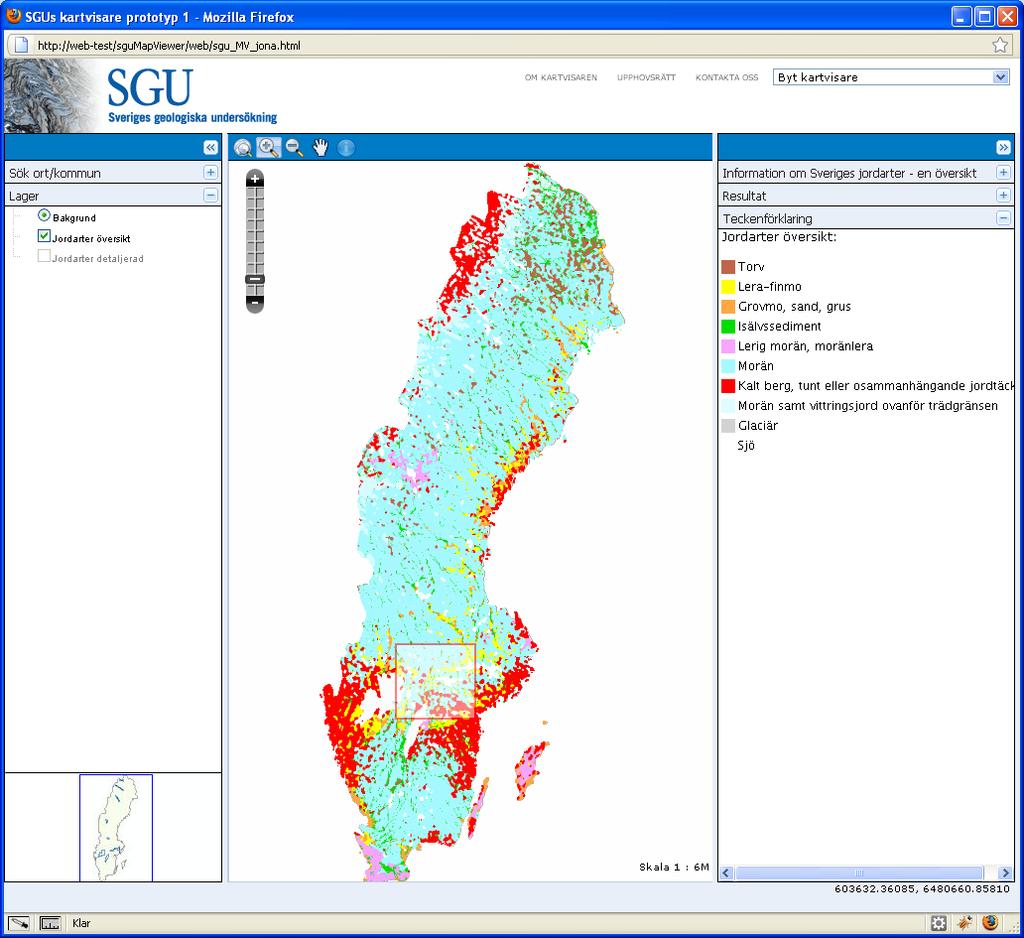

4 Systemarkitektur ny plattform Webbfront Tomcat Kartvisare Namnsök. Kartserver Tomcat GeoServer Databas PostgreSQL+PostGIS

5 Koppling webbfront och kartserver Webbläsare Användare Kartvisare WMS-anrop och svar Webbfront GeoServer Kartserver Databas

6 Koppling kartserver och databas WMS-klient Användare GetMap med parametrar kartbild GeoServer Webbfront GIS-data GIS-data Kartserver Databas

7 WMS Web Map Service Leverera kartbilder GetCapabilites returnerar tillgängliga lager GetMap returnerar kartbild Parametrar t ex bounding box GetFeatureInfo returnerar information om en feature Webbfront Kartserver Databas

8 Applikations- & webbserver Tomcat En standalone server för webbapplikationer (html, servlets, JSP) Servlet container (både i webbfront och kartserver) Enkelt administratörsgränssnitt för att publicera webbtjänster Webbfront Kartserver Databas

9 Kartserver GeoServer Mappning mellan gis-data (featurelager) och tjänst Tjänsten WMS används i denna applikation Referensimplementation av OGCs WFS och WCS Enkelt administrationsgränssnitt för att publicera lager Webbfront Kartserver Databas

10 Databas PostgreSQL Objekt-relationsdatabas The worlds s most advanced open source database Finns administratörsgränssnitt 1996 som PostgreSQL men utvecklingen började redan 1985 (Michael Stonebraker) Webbfront Kartserver Databas

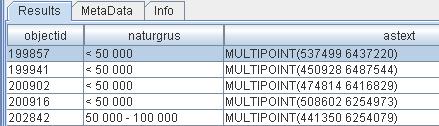

11 PostGIS PostGIS är en spatialt tillägg till PostgreSQL PostGIS följer OpenGIS Simple Feature for SQL complient spatial database Datatyper och funktioner Kan lagra punkter, linjer, polygoner, multipoint, multiline, multipolygon, geometrycollections OGC WKT (Well-Known Text) and WKB (Well-Known Binary) Webbfront Kartserver Databas

12 PostGIS Inte bara geometrier, utan även relationer mellan objekt De vanligaste relationerna Proximity: distance Adjacency: touching and connectivity Containment: inside/overlapping Webbfront Kartserver Databas

13 Operativssystem Ubuntu LTS Säkerhetspatchar och bugfixar per automatik 24 mån uppdateringsintervall med 5 års support (server) (Long Term Support) Lätt installera programvara via paketering apt-get install tomcat6 apt-get install postgresql-8.3 postgresql-client-8.3 postgresql-contrib-8.3 apt-get install postgresql-8.3-postgis En Linuxdistribution som bygger på Debian Webbfront Kartserver Databas

14 Test- och produktionsmiljö Produktions- och testmiljö identiska Tre testmaskiner (webbfront, kartserver, databas) (prestanda och funktionalitet) Testmiljön kopieras för att skapa produktionsmiljön Alla maskiner i ett virtualiserat kluster Finns även en utvecklingsmiljö Webbfront Kartserver Databas

15 Systemarkitektur ny plattform Webb- & applikationsserver Tomcat 6 (kartvisare etc.) Kartserver Tomcat 6 GeoServer (WMS 1.1.1) Deegree 2.2 (WMS 1.3/WFS) Databas OS PostgreSQL 8.3.8/ PostGIS Linux Ubuntu LTS Webbfront Kartserver Databas

16 Optimering och testning Lasttestning Konfigurering av bild / rastergenerering Minnesoptimering Indexering PostgreSQL parametrar

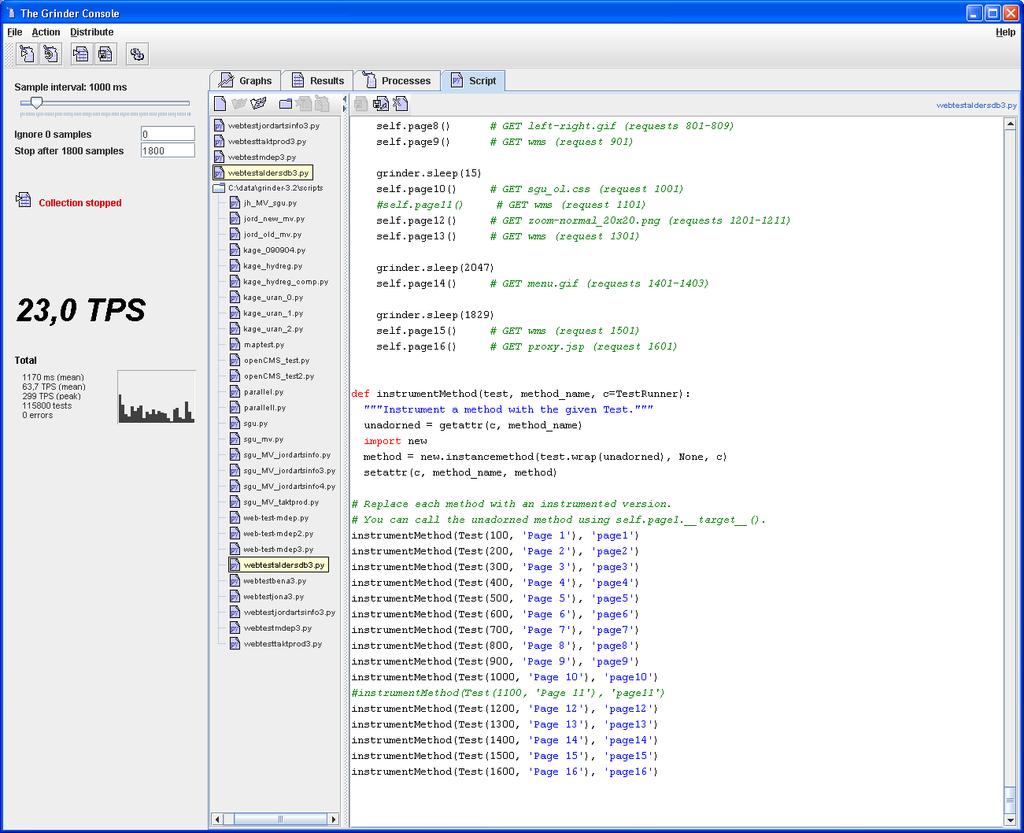

17 Lasttestning - Grinder Java Swing applikation Opensource projekt Scriptbaserad konfigurering (Python) Möjlighet att spela in script

18 Lasttestning vad? Vad ville vi testa? Prestanda vid relativt stor last För att upptäcka flaskhalsar Stabilitet i applikationen, WMS-lagren och databasen Ex. minnesluckor, fel etc.

19 Lasttestning vad? Vad mäter vi? Svarstider (ms) Transaktioner / sek Hur mycket som kan köras i systemet Fel i applikationerna Övrigt som övervakas (på OS nivå) vid testtillfället Processoranvändning Minnesanvändning NFS-uppslag till filsystemet

20 Lasttestning hur? Inställningar 2 maskiner 30 användare per maskin (60 samtidiga användare) 30 minuter 6 testscript körs parallellt i slumpvis ordning

21 Lasttestning hur? Testet 6 kartvisarapplikationer GetMap (i olika skalintervall) Zoom in Pan GetFeatureInfo Totalt 16 WMS-lager

22 Varje script utför: Välj kartvisare Zooma in Aktivera lager GetFeatureInfo Byt kartvisare

23 Lasttesting Geoserver/PostgreSQL JAI, Java Advanced Imaging Java JAI Native JAI Java parametrar Minnesinställningar Indexering Geometrier + filter attribut PostgreSQL parametrar

24 Geoserver inställningar JAI & JAI Image I/O Java Advanced Imaging Default installation använder java klassbibliotek för att generera bilder Relativt långsamt Native JAI installerat på maskinen Snabbt Finns som färdigkompilerade installationspaket för de vanligaste operativsystemen

25 Lasttest Java JAI Resultat av lasttest Java JAI -Xmx1024 Svarstider 1450 ms

26 Lasttest Native JAI Resultat av lasttest Native JAI -Xmx1024 Svarstider 1230 ms

27 Geoserver Java inställningar Geoserver körs på dedikerad Tomcat instans Java parametrar Optimering av JVM Minnesinställningar -Xmx 512 -Xmx Xmx Xmx 3072

28 Lasttest Xmx 512 Resultat av lasttest -Xmx 512 Svarstider 2180 ms

29 Lasttest Xmx 1536 Resultat av lasttest -Xmx 1536 Svarstider 1170 ms

30 Lasttest Xmx 3072 Resultat av lasttest -Xmx 3072 Svarstider 1110 ms

31 PostgreSQL inställningar Indexering Index på geometrikolumnen för alla gis-dataset Index på attribut som används av SLD för symbolisering Ex. utdrag ur SLD med filter på ett attribut för symbolisering <ogc:filter> <ogc:propertyisequalto> <ogc:propertyname>symbol</ogc:propertyname> <ogc:literal>100</ogc:literal> </ogc:propertyisequalto> </ogc:filter>

32 PostgreSQL parametrar shared_buffers Anger hur mycket minne databasservern använder till shared memory buffers 800MB (24MB default ) effective_cache_size Används till frågeoptimeringen (sql-frågor) 4000MB (128MB default)

33 Lasttest PostgreSQL Lasttest resultat Ingen skillnad i svarstider Stor skillnad i NFS-anrop till filsystemet Från > /sek till < /sek (nfs calls get_attr) Beror på shared_buffers och effective_cache_size parametern

34 Optimering kvar att testa Komprimera Javascript PostgreSQL parametrar GeoWebCache

35 Erfarenheter ( ) Kostnader tid för utveckling och anpassning Gäller även kommersiella produkter Olika grad av dokumentation inom OS-projekten Livslängd, aktivitet och uppdateringsfrekvens Kompetens behöver finnas tillgänglig Gäller även kommersiella produkter

36 Erfarenheter (+) Gratis - inga licenskostnader Det finns tillgång till kända och aktiva Opensourceprodukter Ubuntu Linux, postgresql.org, postgis.refractions.net, apache.org, geoserver.org, openlayers.org, mapfish.org, extjs.com, Kompetens byggs upp Följer standarder bra

37 Open source Apache Tomcat ( OSGeo GeoServer ( Refractions Research PostGIS ( PostgreSQL ( Ubuntu ( Webbfront Kartserver Databas
