1 UTVALD NÖDBELYSNING 2017/18

2 SÄKRA UTRYMNINGSVÄGAR - RÄDDAr LIV Nödbelysning är en säkerhetsprodukt utvecklad för att säkra utrymningsvägar och rädda liv. Allt sedan starten 1983 och som marknadsledaren inom området har våra ledord alltid varit de samma - med säkerheten i fokus. Vårt nu uppdaterade program med nödbelysning omfattar kvalitetsprodukter för de flesta miljöer med en bred variation vad gäller design och utförande. Oavsett om du behöver ett heltäckande nödbelysningssystem eller några enstaka armaturer så lär du hitta rätt produkt för din säkra installation här. Med vår långa erfarenhet och breda kunskapsbank så får du alltid det stöd du behöver för att få en anläggning som är säker och fungerar som den ska. Vi har en egen projekteringsavdelning som kan bistå med hjälp och support för att din anläggning blir utförd på bästa sätt. Vi erbjuder även drift- och supportavtal för att säkerställa att allt löpande ska fungera utan driftsstörningar. å vår webb finns allmän information om var och hur nödbelysning ska installeras, normer och regler, info om lastberäkning etc. Besök oss gärna där för kompletterande information. I denna broschyr finner du: Nödbelysning för de flesta typer av applikationsmiljöer. Endast armaturer utrustade med energieffektiva LED-ljuskällor. Alla armaturer utrustade med batterier av NiMH, Lio-typ, LiFe 04, superkondensator eller för anslutning till reservkraft. Nödbelysning- och system utförda enligt gällande normer och standarder. 2

3 EXELLENE II Elegant nödbelysning för de flesta miljöer NYHET Excellence II är en ny, designad och flexibel nödbelysningsarmatur för inomhusbruk utvecklad för miljöer med krav på stil och elegans. En mångsidig modell som genom sitt plug-in utförande är mycket installations- och underhållsvänlig lämplig för byggnader som hotell, restauranger, banker, affärscentran m.fl. Armaturen kan monteras med eller utan hänvisningspiktogram och erbjuds i enkelsidigt utförande för tak, vägg eller halvinfällt montage. Excellence II kan fås som omkopplingsbar armatur för permanent-/ beredskapsdrift eller i variant för centralmatad drift. Övriga egenskaper: Vit armaturstomme med LED-ljuskälla, klar kupa i polykarbonat samt parabolreflektor för god ljusåtergivning. Excellence II är genomkopplingsbar. Läsavstånd: 30 meter. ermanent-/ Beredskapsdrift B E-nr Typ Ljusflöde Nät/Nätavbr. Effektförbrukning Back up-tid Inkl. piktogram 250 /250 lm 4 W 1h Ja Utan piktogram 250 /250 lm 4 W 1h Ja Autotest entralmatad drift E-nr Typ Ljusflöde Effektförbrukning Back up-tid Autotest Nät/Nätavbr Inkl. piktogram 250 lm 2 W Enl. reservkraft BS Utan piktogram 250 lm 2 W Enl. reservkraft BS 3

4 A LUX Flexibel hänvisningsarmatur med kondensator 10 ÅRS GARANTI! ap LUX är en hänvisningsarmatur anpassad för permanentdrift och utrustad med kondensator och energisnål LED-ljuskälla. ap Lux har ett läsavstånd på 26 meter och kan monteras både med enkel- eller dubbelsidig hänvisning på vägg eller i tak. Låga drifts- och underhållskostnader utlovas samt tio års garanti på hela armturen. Ett lämpligt val för de flesta offentliga interiöra miljöer som skolor, kontor, butiker, garage etc. ap LUX har en vit stomme i brandresistent ABS-plast, transparent rastrerad underhängande skylt i plexiglas och är dessutom helt halogenfri. Armaturen är utrustad med automatiskt funktionstest av ljuskälla, laddning och kondensator. Kapslingsklass: I44, klass II. Armaturtypen är genomkopplingsbar och enkel att installera med sin plug in-sockel och snäppfästen. Omgivningstemperatur vid drift från -30 upp till +40. iktogramset ingår i leveransen. ermanentdrift E-nr Läsavstånd Back up Back up-tid Autotest meter Kondensator 1 h Ja A LUX 65 Kondensatordrift och brett temperaturregister 10 ÅRS GARANTI! ap LUX 65 är en halogenfri, enkelsidig nödbelysningsarmatur anpassad för permanent-/ beredskapsdrift och utrustad med effektiv kondensatordrift. Brett temperaturregister, hög I-klass och ett läsavstånd på 26 meter gör den till ett lämpligt val för de flesta miljöer som parkeringshus, verkstad- och lagerlokaler, m.fl. Alltid låga drifts- och underhållskostnader och hela tio års funktionsgaranti på armturen! Armaturen har inbyggd elektronik med förprogrammerade automatiska funktionstester för stabil och trygg drift. Kondensatordriften ger unika möjligheter i temperaturkrävande miljöer då den klarar en omgivningstemperatur från -30 upp till +50. Kapslingsklass: I65, klass II. Ljusflöde, nät: 210 lm/ kond.drift: 80 lm. Armaturen kan vägg- eller takmonteras, är genomkopplingsbar och enkel att installera med sin plug-in sockel. iktogramset ingår i leveransen. ermanentdrift / Beredskapsdrift B E-nr Läsavstånd Ljusflöde Back up Drifttid Autotest Nät/Nätavbr meter 210lm/80lm Kondensator 1 h Ja 4

5 Iron LUX Flexibel hänvisningsarmatur 10 ÅRS GARANTI! Iron LUX är en stilfull hänvisningsarmatur anpassad för permanentdrift och utrustad med effektivt 10 års-batteri (LIFeO4). Armaturtypen har ett läsavstånd på 26 meter och kan monteras både med enkel- eller dubbelsidig hänvisning. Ett lämpligt val för de flesta offentliga interiöra miljöer som kontor, butiker, skolor, hotell etc. Iron LUX har en vit halogenfri stomme i brandresistent ABS-plast och transparent underhängande skylt i plexiglas. Den är utrustad med automatiskt funktionstest av ljuskälla, laddning och batteri för trygg och stabil övervakning. Kapslingsklass: I44, klass II. Iron LUX är anpassad för inomhusmontage på vägg eller i tak, är genomkopplingsbar och enkel att installera med sin plug-in sockel och snäppfästen. För infällt montage beställs infällnadsram separat. Omgivningstemperatur vid drift från +5 upp till +40. Garanti: tio år! ermanentdrift E-nr Läsavstånd Back up Back up-tid Autotest meter LIFeO4-batt. 1 h Ja 5

6 6

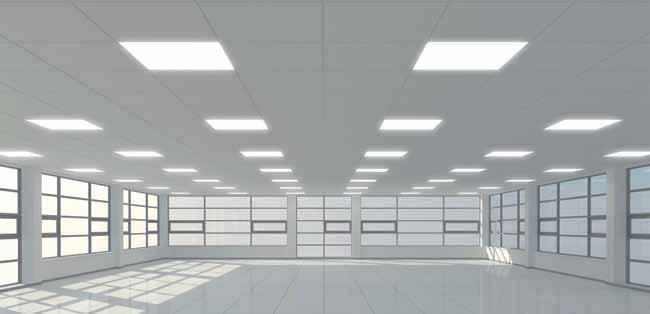

7 EMERGENY LED ANEL LED-panel med nödbelysningfunktion NYHET Emergency LED anel är en energieffektiv nödbelysningsarmatur utformad för att passa i 600 x 600 mm undertak, och ge belysning och nödljusfunktion i en och samma produkt. Modellen erbjuds i två olika driftsutföranden: 1) anel med nödljusenhet och inbyggt batteri med driftdon. 2) anel i centralmatat utförande med driftdon. Med färdiga anslutningskablar levereras en nödljusenhet monterad på ovansidan panelen som vid strömavbrott direkt övergår i nödljusläge. Armaturen är utformad med en vit aluminiumram och en microprismatisk LED-platta med fast monterat driftdon och anslutningskabel. Armaturen har låg bländningseffekt (bländningsvärde UGR<19) och ger optimal symmetrisk ljusfördelning med ljussensor för automatisk reglering av ljusstyrkan. Livslängd/ lystid: h. Typ med nödljusenhet och nödströmsautomatik har batteritest och NiMh-batteri som standard. entralmatad armatur ansluts till ett reservkraftaggregat 230VA ex. vår modell SIN. Som tillbehör finns Dali-modul, montagebox samt pendelkitvajer. Mått: 595 x 595 mm Bygghöjd inkl. drivdon: 41 mm Färgåtergivning: RI 80. Bländskyddstal: UGR <19 Nödljusenhet (NiMH) back up-tid: 3 timmar ermanentdrift / entralmatad Ljusflöde Nät/Nätavbrott E-nr Typ Färgtemp. Effektförbrukning Back up-tid Batteri-back up 3000K 4000lm/395lm 36W 3 h Batteri-back up 4000K 4000lm/395lm 36W 3 h entralmatad 3000K 4000lm 37,6W Enligt reservkraft entralmatad 4000K 4000lm 37,6W Enligt reservkraft 7

8 SMARTLINE 200/300 Mångsidig nödbelysningsarmatur Smartline är en ny elegant serie hänvisningsarmaturer med LED som ljuskälla, konstruerad i ett tunt och smakfullt utförande för vägg-, tak- eller för infällt montage. Armaturen är avsedd för permanentdrift och erbjuds i enkelsidigt eller dubbelsidigt utförande i varianter med inbyggt batteri och för central reservkraft. Armatur har en stomme i vit aluminium (modellen för infällt montage har en stomme i stålplåt och täckplåt i vit aluminium). Samtliga armaturtyper är utrustade med en LED-list och en underhängande skylt i klar akryl. Smartline monteras utanpåliggande, dikt tak/vägg eller infälld. Armaturerna har en låsmekanism utan skruvar för enkelt montage. Levereras med komplett piktogramset för läsavstånd: 23 alt. 30 meter. ermanentdrift / entralmatad E-nr Läsavstånd Montage Effektförbrukning Autotest Back up-tid m Vägg 5,5VA Ja 1 h m Vägg 5,5VA Nej BS Enligt reservkraft m Vägg 6,5VA Ja 1 h m Vägg 6,5VA Nej BS Enligt reservkraft Batteri back up, 23 m: (Tak) (Infälld) entral reservkraft, 23 m: (Tak) (Infälld) Batteri back up, 30 m: (Tak) (Infälld) entral reservkraft, 30 m: (Tak) (Infälld) 8

9 rofilux För läsavstånd upp till 64 meter rofilux är en mångsidig I42-armatur som erbjuds med flera montage- och driftsalternativ och med läsavstånd från 25 till hela 64 meter. Stilrent designad med elegant aluminiumprofil och kompakt form passar den för montage i de flesta miljöer. rofilux kan levereras enkel- eller dubbelsidig för tak-, vägg-, flagg- eller pendelmontage. iktogram eller ryggplåt kan bytas efter behov. Armaturen är konstruerad med nedåtriktat ljus för jämn ljusfördelning under armaturen och finns med eller utan autotestfunktion. Beställningsnyckel: rofilux levereras med separat armaturstomme, piktogram och ryggplåt. Vid beställning ska separata e-nr för varje ingående del anges. Besök vår webb för komplett info. ermanentdrift / entralmatad E-nr stomme Läsavstånd Batteri Autotest Back up-tid m NiMH 3,6V/1,5Ah Ja 1 h m NiMH 4,8V/2,0Ah Ja 1 h m 9VA* Nej BS Enligt r-kraft m 17VA* Nej BS Enligt r-kraft Fler modeller finns, m. Besök vår webb för ytterligare info. * Effektförbrukning EKOSTILE LED Smälter in i de flesta miljöer Ny, enkelsidig nödbelysningsarmatur utrustad med energisnål LEDljuskälla som är omkopplingsbar mellan permanent- och beredskapsdrift. Armaturens mindre format och låga bygghöjd samt att den kan användas både med och utan piktogram, gör den till ett lämpligt val för de flesta miljöer som ex. kontorskomplex, köpcentran och övriga offentliga lokaler. Läsavstånd: 20 meter. Kapslingsklass: I 40, klass II. Ekostile LED har en vit stomme och reflektor i polykarbonat samt transparent kupa i MMA. Armaturen har inbyggt aggregat och NiMH-batteri samt är utrustad med funktionstest med driftindikering via grön lysdiod i fronten. Ekostile LED monteras utanpåliggande, dikt tak eller på vägg. Den kan pendelmonteras eller flaggmonteras med tillbehör som beställs separat. iktogramset ingår i leveransen. ermanentdrift / Beredskapsdrift B E-nr Läsavstånd Batteri Ljusflöde B-drift Back up-tid m NiMH 3,6V/1,5Ah 180 lm 1 h 9

10 KAM LED II Flexibel och ljusstark nödljusarmatur Kam LED II är en flexibel, kompakt nödljusarmatur avsedd för beredskapsdrift i miljöer som skolor, sjukhus, kontorsbyggnader etc. Den monteras utanpåliggande, dikt tak eller infälld. Modellen erbjuds i två driftsutföranden: med inbyggt batteri (B) och i centralmatat utförande () samt med två linsalternativ: oval lins för belysning av utrymningsväg (korridor) eller med rund lins för öppna golvytor. entralmatad armatur har anslutningsspänning V A/D 50Hz och ansluts till ett reservkraftaggregat ex. SIN. * Svart Beredskapsdrift E-nr Linstyp Ljusflöde Effekt- Nät/Nätavbr. förbrukning Back uptid B Autotest Oval 270 lm 3W/ 3,5VA 1 h Ja Rund 270 lm 3W/ 3,5VA 1 h Ja GR-290/250/B* Oval 270 lm 3W/ 3,5VA 1 h Ja GR-291/250/B* Rund 270 lm 3W/ 3,5VA 1 h Ja entralmatad E-nr Linstyp Ljusflöde Nät/Nätavbr. Effektförbrukning Back up-tid Autotest Oval 270 lm 3,6W/4VA Enligt reservkraft Rund 270 lm 3,6W/4VA Enligt reservkraft Nej BS Nej BS step LED LED-armatur med högt ljusutbyte Step LED är en nödbelysningsarmatur med ett högt ljusutbyte som finns i enkelsidigt utförande för tak- eller väggmontage. Armaturen erbjuds som omkopplingsbar för permanentdrift/ beredskapsdrift (med autotest) eller i modell för centralmatad drift. Step LED kan monteras både med eller utan piktogram. Armaturens höga ljusutbyte gör att den är mycket användbar i exempelvis trapphus eller liknande miljöer där högre ljuskrav ställs. Komplett piktogramset ingår i leveransen. ermanent-/ Beredskapsdrift / entralmatad B E-nr Läsavstånd Ljusflöde Nät/Nätavbr. Effektförbrukning Back up-tid Autotest m 225lm/450lm 5 VA 1h Ja m 450 lm 11 VA Enl. reservkraft Nej BS Gå in på för mer info om tillbehör, montageavstånd, ljusdata etc. 10

11 EASY LED Enkel och snabb att installera 7 ÅRS GARANTI! Storsäljande Easy LED är en armatur med en genomtänkt konstruktion som gör den lätt att installera och underhålla. Ett utmärkt val för de flesta miljöer som butiker, skolor, kontor etc. Armaturen är utvecklad med miljöhänseende och har låg driftseffekt (1,5W). Armaturen erbjuds för permanentdrift med NiMH-batteri, 230V A eller som centralmatad 230V A/D. Kapslingsklass: I20, klass II. Easy LED levereras med separat montagekonsol för tak och vägg. Komplett piktogramset ingår. Sju års garanti exklusive batteri. ermanentdrift / entralmatad E-nr Läsavstånd Effektförbrukning Back up-tid Autotest m 1,5 W 1h Ja m 1,5 W Enligt reservkraft Nej BS Gå in på för mer info om tillbehör etc. 11

12 AIAIO LED Slagtålig nödbelysning för tuff omgivning I66 Acciaio LED är en slagtålig nödbelysningsarmatur med hög kapslingsklass anpassad för montage i högriskområden eller andra krävande miljöer som ställer stora krav på kapslingen. Erbjuds i enkelsidigt utförande med inbyggt aggregat (autotest) och i variant för centralmatning. Stomme av pressgjuten grå aluminium med front i härdat glas och reflektor av polerad aluminium för bästa ljusåtergivning. Armaturen är utrustad med en smidig plug in-anslutning som underlättar montaget. Läsavståndet är 30 meter. Kapslingsklass: I66, klass II. Slagtålighet: IK09. ATEX-klassning: 94/9/E för zon 2 och 22 (med tillbehör). Acciaio LED är D-märkt enligt EN och kan monteras i djurstallar och liknande miljöer. ermanent-/ Beredskapsdrift / entralmatad B E-nr Ljusflöde Nät/Nätavbr. Läsavstånd Effektförbrukning Back up-tid Autotest m 224lm/224lm 5,5 W 1h Ja m 224lm 4,5 W Enl. reservkraft Nej BS Gå in på för mer info om tillbehör, montageavstånd, ljusdata etc. 12

13 ROUTE LIGHT För inom- och utomhusinstallation 5 ÅRS GARANTI! Route Light är en serie nödbelysningsarmaturer anpassade för montage både inom- och utomhus. Konstruerade för nordiska förhållanden klarar de utan funktionsbortfall temperaturer ner till -20. Route Light är lämpliga val för miljöer som parkeringshus, lagerlokaler m.fl. Fem års garanti utlovas (exklusive batteri). Armaturerna finns i två varianter: 1. Hänvisningsarmatur avsedd för takmontage (med tillbehör, även väggmontage) enkel/ alt. dubbelsidig hänvisning, permanent- eller centralmatad drift. Kapslingsklass: I65, klass II. Läsavstånd: 27 meter. Komplett piktogramset ingår i leveransen Nödljusarmatur med autotest för beredskapsdrift/ centralmatning avsedd för tak- alt. väggmontage. Kapslingsklass: I65, klass II. Nominellt ljusflöde: 146 lm. ermanent-/ Beredskapsdrift / entralmatad B E-nr Läsavstånd Ljusflöde Effektförbrukning Back up-tid Autotest (1) 27 m 146lm 1h Ja (1) 27 m 140lm 1,5W Enligt Nej BS reservkraft (2) - 146lm 1h Ja (2) - 140lm 1,5W Enligt reservkraft Nej BS formula 65 I65-armatur för de flesta miljöer Formula 65 är en nödbelysningsarmatur avsedd för permanentdrift som kan monteras både med eller utan piktogram (omkopplingsbar för beredskapsdrift). Dess höga kapslingsklass gör den passande för installation i både offentliga- och industriella miljöer inomhus. Armaturen är tillverkad i slagtålig polykarbonat och har en designad kupa och reflektor för att optimera ljusstrålarna och skapa likformigt och brett ljusflöde. Energisnål laddningsteknik förlänger batteriets livslängd. Kapslingsklass: I65, klass II. Läsavstånd: enkelsidig: 25 m. Formula 65 monteras inomhus (0-40 o ) utanpåliggande i tak eller på vägg. Komplett piktogramset ingår i leveransen. ermanentdrift / Beredskapsdrift B E-nr Läsavstånd Ljusflöde Back up-tid Autotest m 160lm 1h Ja Gå in på för mer info om tillbehör, montageavstånd, ljusdata etc. 13

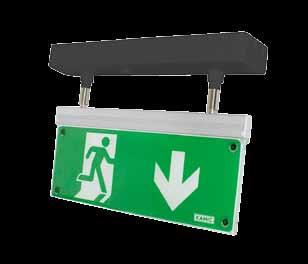

14 LOUNGE LED Nödbelysning med stor valfrihet Lounge LED är en elegant hänvisningsarmatur i modern design konstruerad med en piktogramstomme i naturanodiserad aluminium och infästningslåda i vit polykarbonat. Kan monteras både med enkelsidig eller med dubbelsidig hänvisning. Lämpar sig väl för montage i miljöer som hotell, restauranger, kontor etc. Infästningslådan och piktogramstommen förbinds genom två metalleder. Lounge LED erbjuds med inbyggda NiMH-batterier, 230V A eller i centralmatad typ V A/ D. Kapslingsklass: I30, klassii. Konstruktionen innebär stor valfrihet då armaturen kan monteras utanpåliggande på vägg, i tak eller som infälld. För pendelmontage väljs Lounge LED med vajer där max vajerlängd är 480 mm. Levereras med ett set om fyra stycken piktogram. ermanentdrift / entralmatad E-nr Effektförbr. Läsavstånd Back up-tid Autotest * Utförande med vajer för pendelmontage VA 20 m 1h Ja VA 30 m 1h Ja * 9 VA 20 m 1h Ja * 10VA 30 m 1h Ja VA 20 m Enligt reservkraft Nej BS VA 30 m Enligt reservkraft Nej BS * 9VA 20 m Enligt reservkraft Nej BS * 9VA 30 m Enligt reservkraft Nej BS SLD-28/S/B 9VA 20 m 1h (svart) Ja SLD-28/DZ/B* 9VA 20 m 1h (svart) Ja * Utförande med vajer för pendelmontage. Finns även modell med läsavstånd 44 m. 14

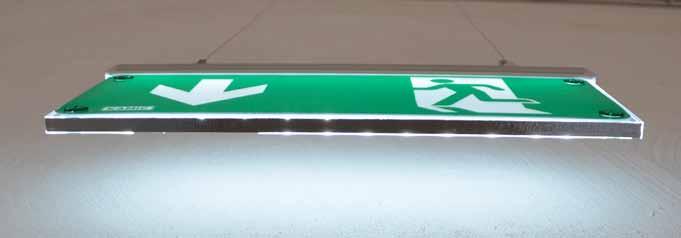

15 SEEDLUX Designad hänvisningsarmatur 5 ÅRS GARANTI! Användarvänlig, designad hänvisningsarmatur med en genomtänkt konstruktion som stilfullt smälter in i miljöer som butiker, hotell, restauranger etc. Stomme i eloxerad aluminium med en underhängande skylt i plexiglas, gavlar i ABS-plast samt utbytbara piktogram i polykarbonat. Monteras på vägg eller i tak med en smidig universalkonsol av snäpp-i-modell. roduktgaranti: fem år inklusive ljuskälla och batteri. Livslängd på lysdioderna är ca timmar. iktogramset ingår i leveransen. ermanentdrift / entralmatad E-nr Läsavstånd Effektförbr. BS Back up-tid Autotest Livslängd på lysdioderna är timmar! m 3h Ja m 3h Ja/pot.fri kontakt m 1,5W* Enl. reservkraft Nej BS m 3h Ja m 3h Ja/pot.fri kontakt m 2W* Enl. reservkraft Nej BS 15

16 16

17

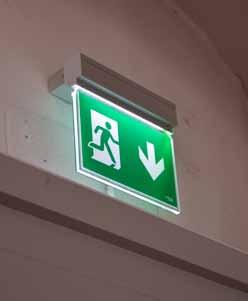

18 MINILUX Driftsäker, elegant kvalitetsarmatur STOR- SÄLJARE! Minilux är en stilfull serie nödbelysningsarmaturer utrustade med LED som ljuskälla. En klassiker i elegant design som kommer till sin rätt i miljöer som banker, hotell, restauranger, kontor etc. Minilux erbjuds i varianter med 20 alternativt 30 meters läsavstånd. Armaturen är tillverkad med en dubbelsidig stomme av naturanodiserad aluminiumprofil och piktogramstomme i klar akryl. Modell med inbyggt batteri för permanentdrift har autotest som standard. Hela tre timmars drifttid vid batteridrift. För känsliga miljöer som teatrar, biografer mm kan ljuset vid normaldrift reduceras till 20 % av nominellt ljus (Notera dock, vid denna åtgärd upphör autotestfunktionen). entralmatade armaturer finns för anslutning till matningsspänning V A/D. Kapslingsklass: I40. klass I. Minilux kan vägg-, tak-, pendel- eller flaggmonteras. För infälld montering i ex. undertak används infällningsram och täckpanel. Se info om tillbehör för alla montagesätt på ermanentdrift E-nr Läsavstånd Montagesätt Back up-tid Autotest m Tak 3h Ja m Vägg 3h Ja m Tak 3h Ja m Vägg 3h Ja ermanentdrift E-nr Läsavstånd Montagesätt Back up-tid Autotest m Tak 3h Ja m Vägg 3h Ja m Tak 3h Ja m Vägg 3h Ja entralmatad E-nr Läsavstånd Effektförbr. Montagesätt Back up-tid m 2W Tak Enligt reservkraft m 2W Vägg Enligt reservkraft m 4W Tak Enligt reservkraft m 4W Vägg Enligt reservkraft entralmatad E-nr Läsavstånd Effektförbr. Montagesätt Back up-tid m 2W Tak Enligt reservkraft m 2W Vägg Enligt reservkraft m 4W Tak Enligt reservkraft m 4W Vägg Enligt reservkraft 18

19 LED LUE Nödbelysning för infällt montage LED Luce är en stilren nödljusarmatur med effektiv speciallins utvecklad för god ljusspridning. Armaturen är anpassad för infällt takmontage i korridorer eller lokaler med öppna golvytor. LED Luce beställs med symmetrisk lins för belysning av öppna golvytor typ: , eller med assymetrisk lins för belysning av utrymningsväg, typ: I centralmatad typ: , ingår båda linsalternativen. Mått för håltagning diameter: 80 mm. Kabellängd mellan armatur och elektronikbox är 400 mm. Fritt utrymme över armaturen vid infällnad bör vara minst 160 mm. ermanent-/ Beredskapsdrift / entralmatad B E-nr Ljusflöde Effektförbr. Back up-tid Autotest Linstyp * 182 lm 10VA 1h Ja * 160 lm 10VA 1h Ja /160 lm 8VA Enl. reservkraft Nej BS * Omkopplingsbar mellan och B-drift. Gå in på för mer info om tillbehör, montageavstånd, ljusdata etc. 80 mm mm 204 mm 63 19

20 SVENSKTILLVERKAD kvalitet och design KAM SAFE Kraftfull briljans - hög läsbarhet Kam Safe är en svensktillverkad elegant designad nödbelysningsarmatur med LED-ljuskälla avsedd för inomhusbruk. Armaturen består av två enheter: armatur- stomme samt piktogramskylt som beställs separat. Erbjuds med läsavstånd 20, 25 eller 40 meter, med inbyggt NiMH-batteri och autotest som standard eller för anslutning till central reservkraft. Kam Safe finns även med modell för anslutning till Dali. Armaturen är tillverkad med stål/aluminium-stomme och underhängande skylt i lasergraverad akryl. iktogram och elenhet är sammanlänkande genom ett flexibelt monteringssystem som möjliggör enkel installation i tak såväl som på vägg. Den kan även fällas in, pendel- och flaggmonteras (tillbehör beställs separat). ermanentdrift / entralmatad (BS) E-nr Stomme* Funktion Effektförbrukn. Autotest Back up-tid Stål/Alu för 20m skylt Batteri 1,9W Ja 3h Stål/Alu för 25m skylt Batteri 3,4W Ja 3h Stål/Alu för 40m skylt Batteri 5,3W Ja 1h Stål/Alu för 25m skylt BS 2,8W Nej Enl. reservkraft * Notera! Armaturstomme och piktogramskylt beställs separat för komplett armatur. För ytterligare info om övriga modeller, skyltar och tillbehör, besök ikto.skylt, dubbel, pil ned/ned 20m ikto.skylt, dubbel, pil ned/ned 25m ikto.skylt, dubbel, pil ned/ned 40m NOMY LED Komplett och anpassningsbar Nomy LED är en svensktillverkad nödbelysningsarmatur avsedd för permanentdrift inomhus. Den är konstruerad med aluminiumstomme, underhängande skylt i akryl och LED som ljuskälla. Armaturen erbjuds med inbyggt NiMH-batteri eller för anslutning till central reservkraft. Modell finns även för anslutning till Dali. Nomy LED finns för läsavstånden 25 eller 40 m och monteras med enkel- eller dubbelsidig hänvisning med bipackad konstol för vägg- /takmontage. Den kan fås med olika färger på stommen och kan även utrustas med olika typer av piktogram, ex: info- och varningsskyltar, brandskyltar m.fl. ermanentdrift / entralmatad (BS) Flera färger på elenheten att välja bland E-nr Färg, stomme Läsavstånd Effektförbrukn. Autotest Back up-tid Aluminum 25m 3,7W Ja 3h Vit 25m 3,7W Ja 3h Aluminium 40m 6W Ja 1h Vit 40m 6W Ja 1h Aluminum 25m 2,7W Nej Enl. reservkraft För ytterligare info om övriga modeller, skyltar och tillbehör, besök 2

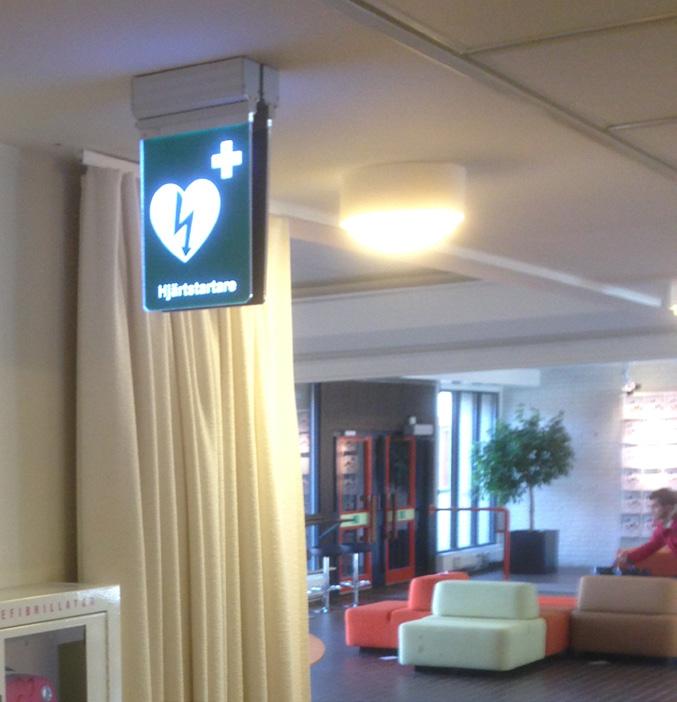

21 SVENSKTILLVERKAD kvalitet och design LED-SKYLT, HJÄRTSTARTARE När det är livsviktigt att synas För att upplysa om var hjärtstartare finns placerade i fastigheter erbjuder våra AED-skyltar en stilfull lösning. Stommen består av Kam Safes designade aluminum/ stål-profil med tillhörande elenhet och LED-ljuskälla. Elenheten har inbyggt NiMH-batteri och autotest som standard. Modell finns även för anslutning till central reservkraft. Underhängande skylt i lasergraverad akryl. iktogram och elenhet är sammanlänkande genom ett monteringssystem som möjliggör enkel installation i tak såväl som på vägg. Hjärtstartarskylten leveraras komplett med stomme och piktogramskylt, läsavstånd 45 m. ermanentdrift / entralmatad (BS) E-nr Art. komplett Läsavstånd Effektförbrukn. Autotest Back up-tid m Hjärtstart AED 45m 5,3W Ja 3h m Hjärtstart AED 45m 4,8W Nej Enl. reservkraft BRANDSKYLTAR Hög säkerhet genom bra ljuskvalitet Brandskyltar erbjuds i olika varianter med standardsymboler. Till stomme används Kam Safes designade aluminum/ stålvariant med elenhet och LED-ljuskälla. Den har inbyggt NiMH-batteri och autotest som standard. Modell finns även för anslutning till central reservkraft. Underhängande skylt i lasergraverad akryl. iktogram och elenhet är sammanlänkande genom ett monteringssystem som möjliggör enkel installation i tak/ på vägg. ermanentdrift / entralmatad (BS) Tillbehör/reservdelar E-nr Stomme* Läsavstånd Effektförbrukn. Autotest Back up-tid Stål/Alu för 20m skylt 20m 1,9W Ja 3h Stål/Alu för 20m skylt 20m 1,7W Nej Enl. reservkraft Stål/Alu för 25m skylt 25m 3,4W Ja 3h Stål/Alu för 25m skylt 25m 4,8W Nej Enl. reservkraft iktogram, brandlarm (20 m) (25 m) * Notera! Armaturstomme och piktogramskylt beställs separat för komplett armatur. ikto. brandsläckare (20 m) (25 m) iktogram brandslang (20 m) (25 m) 3

22 VIA LED Designad nödbelysningsarmatur Via LED är en diskret nödbelysningsarmatur i ett spännande format avsedd för utanpåliggande takmontage i miljöer inomhus. Armaturen som erbjuds i vitt och svart består av en bottendel och en kåpa i vit polykarbonat, samt en reflektor i polykarbonat med gjutet aluminiumhus. Via LED finns i två utföranden: 1). Armatur med inbyggt batteri och autotest, omkopplingsbar för permanent- och beredskapsdrift. 2). entralmatad modell för anslutning till central reservkraft. I leveransen ingår utbytbara linser för belysning av utrymningsväg och belysning av öppna golvytor (lins för utrymningsväg monterad). Notera att montera armaturtyp med oval lins i korridorens längdriktning för rätt nödljuseffekt. ermanent-/ Beredskapsdrift (Omkopplingsbar) B E-nr Färg Ljusflöde nätavbrott Effektförbrukning Back up-tid Vit 170 lm 3,4W 1 h Ja VMVA-4-K Svart 170 lm 3,4W 1 h Ja entralmatad Autotest 142 mm E-nr Färg Ljusflöde nätavbrott Effektförbrukning Back up-tid Autotest 142 mm Vit 170 lm 3W Enligt reservkraft Nej BS 22

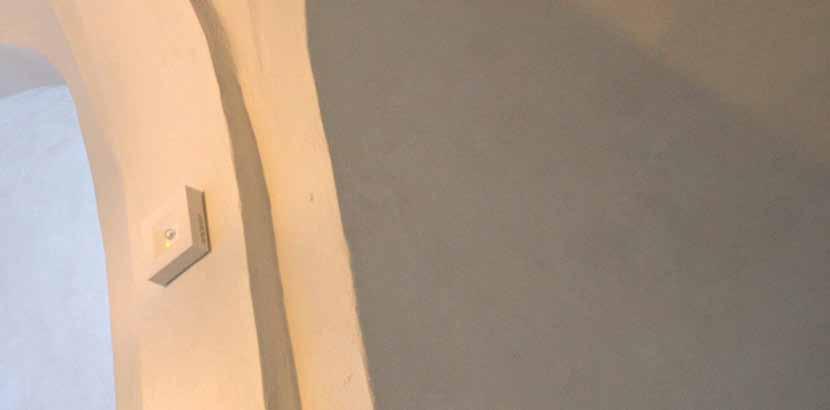

23 BEAM 125 Kvadratisk nödbelysning - kompakt format BEAM 125 är en nödljusserie i ett kompakt, kvadratiskt utförande avsedd för beredskapsdrift i miljöer som kräver en diskret nödljusarmatur. Armaturen är utrustad med en energisnål 3W LED-ljuskälla och finns i flera olika utföranden: 1). Armatur (autotest och NiMh-batteri) med rund lins för nödbelysning av öppna ytor, eller armatur med rektangulär lins för nödbelysning av korridor. 2). Armatur för anslutning till central reservkraft () med rund eller rektangulär lins. BEAM 125 är konstruerad med en stomme av vit polykarbonat och kan monteras utanpåliggande dikt tak med en bygghöjd på endast 35 mm. Smart monteringssystem med låsmekanism utan skruvar underlättar montaget. Anslutningsspänning 230V A 50/60Hz eller 220V D. 35 Beredskapsdrift E-nr Linstyp Ljusflöde Nät/Nätavbr. Effektförbrukning LED 3W Rund 240 lm 5VA 1 h LED 3W Oval 240 lm 5VA 1 h Back-up tid B 125 mm entralmatad E-nr Ljuskälla Ljuskälla Linstyp Ljusflöde Nät/Nätavbr. Effektförbrukning Back-up tid LED 3W Rund 240 lm 6VA Enl. reservkraft LED 3W Oval 240 lm 6VA Enl. reservkraft 23

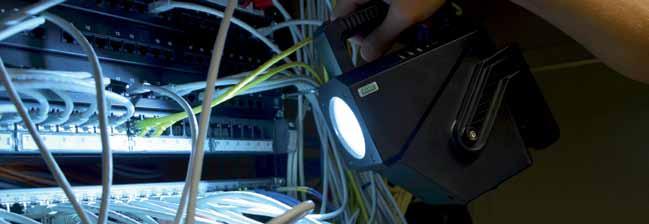

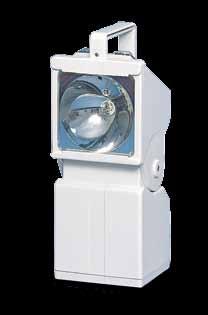

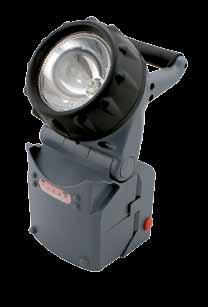

24 scout Enastående räckvidd Scout är en ljusstark handstrålkastare som är lämplig som mobil nödbelysning vid ex. underhålls- och servicearbeten. Den består av, inbyggt laddningsaggregat, batteri samt nätsladd i underdelen. Strålkastaren är utrustad med en huvudljuslampa, 10 W halogen, samt en ledljuslampa, 1,2 W. Handstrålkastaren kopplar automatiskt in helljus, ledljus eller blinkfunktion vid strömavbrott, beroende på strömställarens läge. Strålkastarhuset är ställbart 90 uppåt samt 30 nedåt. Anslutningssladd med europa-stickpropp och färgfiltersats ingår i leverans. Beredskapsdrift B E-nr Ljuskälla Vikt Back up-tid fast Back up-tid blink (H) 10 W/G4 (L) 1.2 W/W 2 x 4.6 d 2,8 kg (H) 3h (L) 24h (H) 6h (L) 36h (H) = Helljus (L) = Ledljus LED me Kraftfullt ljusutbyte, 900 lm LED Me är en handstrålkastare utrustad med en kraftfull LED ljuskälla, inbyggd nödbelysningsfunktion samt hög kapslingsklass (I54). Den lämpar sig väl som mobil belysning vid ex. service- och underhållsarbeten. Med nätansluten stickpropp och strömställaren i läge ON så tänds LED Me automatiskt vid nätbortfall. Den har en ledad fot som kan justeras för olika ljusriktningar (gäller endast mobil belysning). Laddningsadapter för nätspänning och fordon ingår i lev. Beredskapsdrift B E-nr Ljuskälla Ljusflöde Nät/Nätavbrott Back up-tid Autotest Vikt W LED 900 lm 3 h 100% Nej 1,1 kg 24

25 HANDY LED Med sex olika funktionsnivåer Handy LED är en handstrålkastare i robust utförande utrustad med en 3W LED, inbyggd nödbelysningsfunktion. Lämplig för de flesta arbeten eller tillfällen då mobil belysning efterfrågas. Med nätansluten stickpropp och strömställaren i läge Till så tänds handstrålkastaren automatiskt vid nätbortfall. Strålkastarhuvudet kan vinklas 20 framåt och 90 bakåt. Kapslingsklass: I43. Levereras med väggkonsol, färgfilter, adapter för nätspänning 230V A samt 12V-adapter för laddning i fordon. Beredskapsdrift B E-nr Ljuskälla Autotest Back up-tid Vikt LED 3W Nej 100%, 7 h 70% 9 h 30% 20 h 1,5 kg GRL-37 LED Strålkastaraggregat för långa belysningsavstånd 2000 LUMEN Robust LED-strålkastaraggregat med hög kapslingsklass avsett för beredskapsdrift i utrymmen som kräver ett kraftigt ljusutbyte. assar för installation i lokaler med behov att klara långa belysningsavstånd ex: idrottshallar, industri- och lagerlokaler eller långa kulvertar och korridorer. Aggregatet är också lämpligt som mobil lösning vid service under ex. strömavbrott. Strålkastaraggregatet har inbyggd nödströmsautomatik med autotest. Kapslingsklass: I65, klass II. GRL-37 LED monteras lämpligen på vägg. Beredskapsdrift B E-nr Ljuskälla Ljusflöde Back up-tid Autotest LED 2 x 1000 lm 1h Ja 25

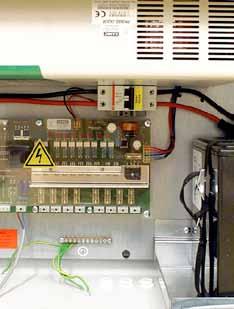

26 SIN-serien ålitliga reservkraftaggregat BAS SIN T /SIN T2 Sin-serien är reservkraftaggregat utvecklade för att klara strömförsörjningen vid avbrott i mindre och medelstora belysnings- och nödbelysningsanläggningar. Storlekar från 300W upp till max 1200W inklusive driftdon. Sin ger alltid äkta sinusspänning ut till anslutna armaturer utrustade med HF-don eller LED och som klarar nätspänning (230V 50Hz) med ett kortare avbrott. Sin T: Aggregat i grundutförande. SIN T har fyra stycken styrbara separat avsäkrade utgångar som ger möjlighet att styra lasten. Sin T2: har åtta avsäkrade utgångar vilket innebär valfrihet att styra olika delar av lasten. Aggregaten är även utrustade med zonövervakning, lastkontroll, brandlarmsingång och två st. programmerbara larmutgångar. Med en funktionsväljare görs programmeringen av aggregatets olika funktioner, en LD-display gör det enkelt att bevaka driftsinformationen. REMIUM För att möjliggöra start av så många armaturer som möjligt samtidigt är alla Sin -aggregaten försedda med effektdämpande micropulser vid uppstarten s.k. sekvensstart. Växelriktaren har elektroniskt kortslutningsskydd. Summalarm med kvarhållande funktion. Kapslingsklass: I21, klass I Anslutningsbar effekt och startström är avgörande för val av aggregatets storlek. Nödvändiga beräkningar över olika ljuskällors effektförbrukning etc kan göras med hjälp av vårt beräkningsprogram som finns på vår hemsida: Mått (T1 och T2): 620 x 420 x 340 mm ermanentdrift / Beredskapsdrift, SIN T B E-nr Effekt Utgångar Vikt Back up-tid Autotest W 4 st 41 kg 1h Nej * 600W 4 st 49 kg 1h Nej * 800W 4 st 68 kg 1h Nej * 1200W 4 st 90 kg 1h Nej ermanentdrift / Beredskapsdrift, SIN T2 B E-nr Effekt Utgångar Vikt Back up-tid Autotest W 8 st 41 kg 1h Ja * 600W 8 st 49 kg 1h Ja * 800W 8 st 68 kg 1h Ja * 1200W 8 st 90 kg 1h Ja * Batteriet monteras på separat hylla (ingår i leveransen). 26

27 LIGHT Mini-SIN Mini-Sin 50 W är ett reservkraftaggregat anpassat för drift av mindre nödbelysningsanläggningar inom- och utomhus i t ex kontor, restauranger, frysrum eller liknande. Aggregatet är utvecklat för att strömförsörja armaturer med HF-don och LED som klarar nätspänning (230V 50Hz) med ett kortare avbrott. Anslutningsbar belastning max 50W inklusive driftdon. Utrustad med testknapp för manuell start av funktionstest. Mini-Sin har en kapsling i slagtålig grå polykarbonat med transparent front. Hög skyddsform, I65. ermanentdrift / Beredskapsdrift B E-nr Effekt Utgångar Mått Vikt Back up-tid W 2 st 280 x 280 x 135 mm 7,7 kg 1h I-Limiter 4 Startströmsbegränsare NYHET Nytt tillbehör som begränsar de höga startströmmarna i omkopplingsögonblicket som genereras av LED-armaturer och HF-drivdon. Den skyddar samt förlänger livslängden på både brytare och automatsäkringar. E-nr Ansl. spänning Max effekt Mått V 50-60Hz 1500W/6,5A 90 x 35 x 58 mm Några utvalda anslutningsbara armaturtyper Acciaio LED, E Step LED, E KAM LED II, E Easy LED, E Speedlux, E Funkis roled, E

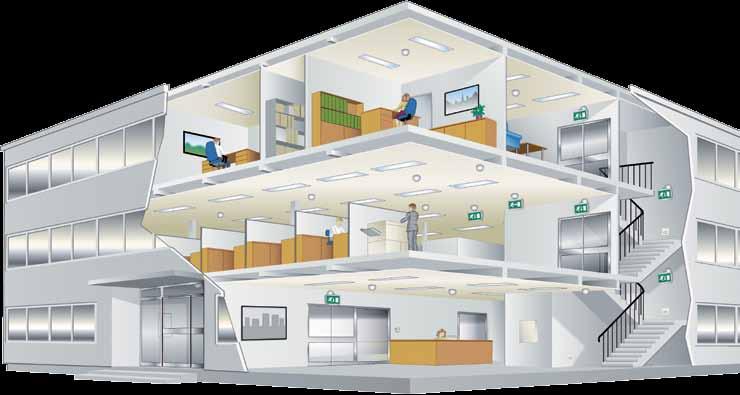

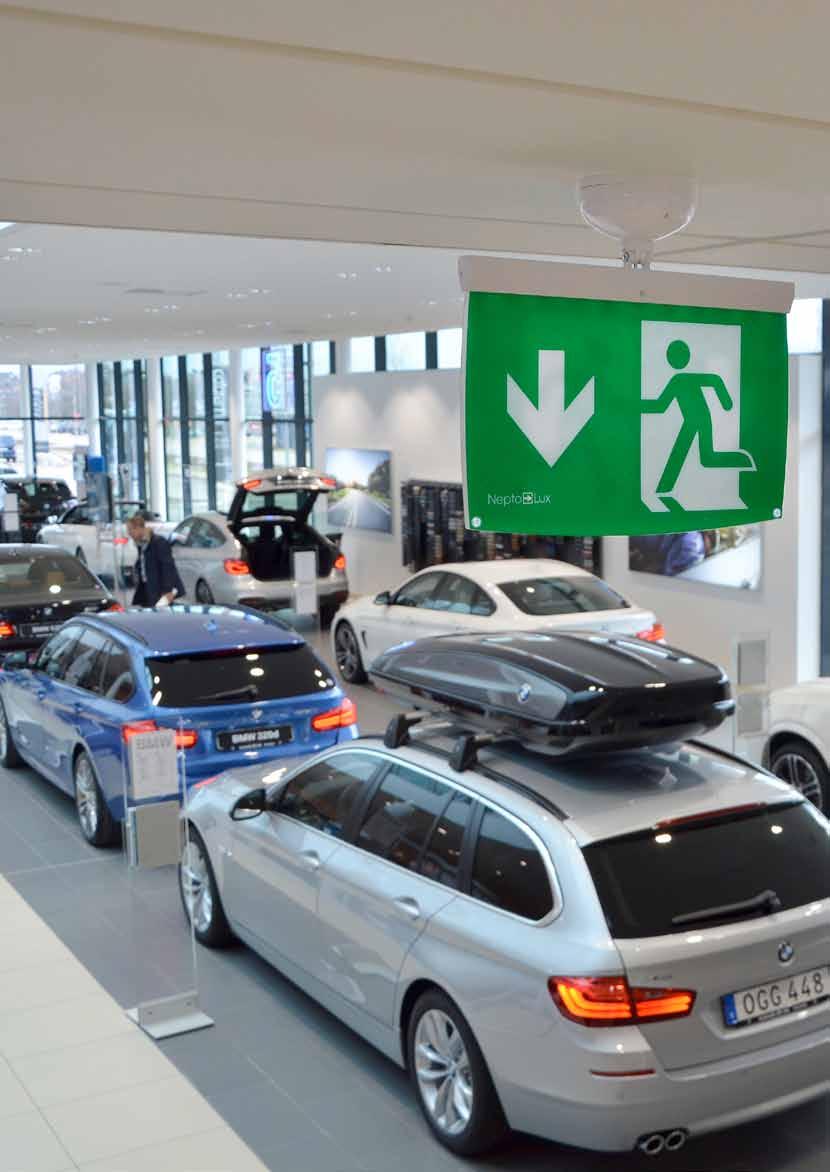

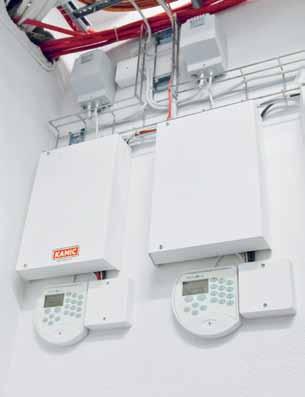

28 NETOLUX Kontroll, styrning och övervakning av nödbelysningsanläggningar Neptolux är ett designat, driftsäkert system för kontroll, styrning och övervakning av nödbelysningsanläggningar. Ett miljöanpassat, nu utbyggt system, som via enkel installation med nytt eller befintligt kablage lätt kan integreras i alla typer av anläggningar och fastigheter. Systemuppbyggnad: Upp till 254 nödbelysningsarmaturer (2x127st) kan anslutas per övervakande central och systemet erbjuds i varianter med inbyggda batterier eller central matning. Automatiskt test och övervakning av hela anläggningen via manöverpanel eller. Då Neptolux är ett lågvoltsystem som ansluts till 40 VD används samma kabel som traditionellt används i brandlarmsystem, som exempelvis ELQYB 2x1mm. Armaturerna kan fritt installeras parallellt utan indelning i nödbelysningsarmatur med eller utan piktogram. Utrymningsvägar kan styras och blockeras med speciell krysskylt (se figur) för att ex. stänga utvlada delar av en fastighet. Via systemets I/O-enhet kan även brand- eller inbrottslarm integreras. Armaturer: Neptoluxarmaturerna erbjuds i åtta olika typer, både som nödljus och som hänvisningsarmaturer med läsavstånd max 70 meter. De erbjuds för de flesta tänkbara montagealternativ och kan både fällas in, pendlas och flaggmonteras. Ett stort antal tillbehör finns också som ex. väder- och vandalskydd. Då alla armaturer är utrustade med en lös sockel kan dessa monteras innan själva armaturen sätts på plats, vilket kan underlätta under byggtiden. Armaturerna kan fritt installeras parallellt utan indelning i nödbelysningsarmatur med eller utan piktogram. 28

29 Hänvisningssarmatur, Neptolux 40 Hänvisningssarmatur, Neptolux 20 Hänvisningssarmatur, Neptolux 40 Nödbelysningsarmatur, Neptolux 55 Nödbelysningsarmatur, Neptolux 89-OS Utomhuskapsling, AK-2 Nödbelysningsarmatur, Neptolux 89 Nödbelysningsarmatur, Neptolux 68 Manöverpanel 29

30 Övriga egenskaper och fördelar: Enkel installation med minimalt underhåll. ersonsäkert lågspänningssystem (40 VD). Endast ett kablage för både strömförsörjning och adresserad övervakning. Finns med inbyggt batteri eller för central matning. ermanent- och beredskapsdrift i samma linje. 10-års lithium-o batterier. 10-års long-life LED som ljuskälla i alla armaturer. Förbrukar endast från 0,22 W /armatur, dessutom dimbara i sex steg. Upp till 254 armaturer/ central. Flera centraler kan sammankopplas via I-LAN. Vidarebefordring av larm GSM/ I/Relä. Anpassad för integration med Noctu/O grafisk plattform, Dali, KNX, DU samt ytech. Äldre system med befintligt kablage kan uppdateras till ett Neptoluxsystem. Miljövänligt sett till energiförbrukning samt O2-utsläpp. Ett 100-tal referensanläggningar finns, några exempel: Åhlens ity, Stockholm Svenska Mässan, Göteborg Regeringskansliet, Stockholm Kvarteret Nod, Kista entralsjukhuset, Karlstad Nordby Köpcenter, Strömstad Torsplan, Stockholm las Ohlson, Insjön Gina Tricot - huvudkontor, Borås Södersjukhuset, Stockholm Gripenskolan, Nyköping Kronofogdemyndigheten, Göteborg Malmö Live Välkommen att läsa mer om nödbelysningssystemet i vår 20-sidiga Neptoluxbroschyr. Där finner du komplett information om hela systemet och dess armaturer. Beställ den via adressen: info@kamic.se eller läs den online på 30

31 31

32

33

34 LOGIA FM Nödbelysningssystem som kommunicerar trådlöst TRÅDLÖS KOMMUNIKA- TION Logica FM är ett lättmonterat nödbelysningssystem där all kommunikation mellan armaturer och centralenhet sker via wifi. Systemet erbjuder dessutom säkerheten av kontinuerlig övervakning och styrning av fastighetens samtliga nödbelysningsarmaturer via en och samma enhet. Systemuppbyggnad: Logica FM är uppbyggt kring en, till nät ansluten (230V, 50Hz) centralenhet, som styr och övervakar önskat antal nödbelysningsarmaturer. En centralenhet klarar att övervaka upp till 400 armaturer, men finns behov kan fler enheter anslutas. entralenheten är försedd med ett displayfönster som visar anläggningens status samt ett piltangentbord där programmeringen av bland annat testtillfällen utförs. Enheten kan kopplas till övervakande dator via antingen RS485 eller I-adress. Armaturer: Systemets armaturer är utrustade med integrerade batterier samt inbyggt självtestsystem. Armaturens nödbelysningsfunktion är oberoende av systemet och tänder alltid upp vid nätavbrott. Varje armatur har en inbyggd sändare och mottagare med en räckvidd upp till 200 meter. Armaturerna fungerar som förbindelselänk och ger därigenom en faktisk räckvidd som är närmast obegränsad. Säkerhet genom kontinuerlig övervakning: Med hjälp av centralenheten övervakas oavbrutet samtliga ingående armaturer i anläggningen från en plats. Felaktiga armaturer identifieras och rapporteras i utskrivna testrapporter. Vid nätavbrott har centralenheten hela tre timmars drifttid via sitt inbyggda batteri. Regelbundna tester: entralenheten utför regelbundet två typer av tester: funktionstest och kapacitetstest. Testtid och intervall kan smidigt och enkelt styras som man önskar. Från centralenheten hämtas detaljerad information om varje armatur i anläggningen. Logica FM armaturer Indica LED, vägg, 20 m. Art.nr: Indica LED, tak, 20 m. Art.nr: Acciaio LED, E Logica LED. Art.nr: 12186FM Led Luce. Art.nr: 19333FM LED Box Luce. Art.nr: 19323FM 34

35 rogramvara: Med hjälp av programvaran Logica Visual övervakas upp till 25 olika centralenheter. rogramvarans användarmeny ger möjligheter till: Fjärrstyrning av centralenhet. Felrapportering av ljuskälla, batterier och kommunikationen med centralenhet. rogrammering och utförande av testtillfällen. Tändning och släckning av armaturer. Kontroll om armaturen befinner sig i testläge. Kontroll av sökvägar mellan central och armaturer. Dimning av armaturer. Lätt och smidig att installera: Systemet ansluts lätt och smidigt. För att batteriet skall ha full laddning bör armaturerna ha varit spänningssatta i 24 timmar innan centralenheten driftsättes. entralenheten ansluts till nätet via huvudcentral. Automatisk installation inleds på kommando från centralenheten och kommunikationen påbörjas med anslutna armaturer. Armaturernas ID-nummer lagras i centralenheten i takt med att kommunikation uppnås med respektive armatur i anläggningen. Armaturerna tilldelas därefter placeringsnamn utifrån placering i byggnaden, t.ex våningsplan, del av byggnad, trapphus etc. rogrammering av datum, tid och testintervaller för funktions- och kapacitetstester slutför installationen. Logica FM uppfyller normen för övervakning, provning och installation enligt SS-EN Anläggningsstatus, felrapport etc. Referensanläggningar, några exempel: NIBE, huvudkontor, Markaryd larion Hotel Sign, Stockholm larion Hotel ost, Göteborg ampus Universitetet, Norrköping Sturegallerian, Stockholm Södertälje stadshus, Södertälje Köpcenter Samarkand, Växjö Tingsrätten, stadshuset, Stockholm Skattekontoret, Solna 35

36 NÖDBELYSNING MED DALI DALI (Digital Adressable Lighting Interface) är ett standardiserat protokoll för övervakning och styrning av belysningssystem. Det handlar om digital kommunikation mellan driftdonen i en belysningsanläggning där varje driftdon (armatur) får en unik digital adress. Genom ett urval av DALI-styrlösningar från olika fabrikat kan flera applikationer lösas. Nödbelysning i ett DALI-system handlar om separata nödljusarmaturer med inbyggda batterier och autotestfunktion. Armaturerna inkopplas mot DALI-panelen varifrån all information hämtas. Varje armatur har en egen unik adress som vid fel indikeras i panelen. Automatisk tilldelning av adresser identifieras av lysdioder på armaturen. DALI-panelen övervakar efter driftsättning armaturernas status via adressen och startar funktions- och batteritester på kommando. Statussignaler och driftlägen från armaturerna kan indikera: Nätdrift/ batteridrift ågående funktionstest ågående batteritest Laddningsfel Batterifel Ljuskällefel Beredskap- eller permanentdrift Genomförda funktions- och batteritester Batteridrift-tid Vid centralmatade armaturer via reservkraft kan man även styra ljuset av och på samt kontrollera varje armaturs ljusnivå via DALI-panelen. Detta går inte med armaturer utrustade med batterier. Notera även att statussignaler och indikeringar kan variera mellan olika fabrikat beroende på antal inbyggda kanaler. För ytterligare information, kontakta oss via

37 NÖDBELYSNING MED IKTOGRAM ermanentdrift / entralmatad Typ Art.nr Läsavstånd Montage ikto-set Back up- tid Autotest Smartline A-DA 23 m Vägg Ingår Enl. reservkraft BS A-DA 23 m Tak Ingår Enl. reservkraft BS A-DA 23 m Infälld Ingår Enl. reservkraft BS Smartline A-DA 30 m Vägg Ingår Enl. reservkraft BS A-DA 30 m Tak Ingår Enl. reservkraft BS A-DA 30 m Infälld Ingår Enl. reservkraft BS Smartline Excellence II EIDL-250M 30 m Vägg/tak/inf. Ingår 1 h Ja Lounge LED SLD 28-Dali 20 m Vägg/tak/inf. Ingår 1 h Ja SLD 34-Dali 30 m Vägg/tak/inf. Ingår 1 h Ja Nomi LED E-LN-Dali 25 m Vägg/tak Ingår 1 h Ja Route Light m Vägg/tak Ingår 1h Ja Lounge LED Step LED GR-315/6p/ Dali 20 m Vägg/ tak Ingår 1 h Ja Easy LED DS1 Dali 22 m Vägg/tak/inf. Ingår 1 h Ja Easy LED NÖDBELYSNING UTAN IKTOGRAM Beredskapsdrift / entralmatad B Typ E-nr Linstyp Nominellt ljusflöde Em. LED-anel Effektförbrukning Back up-tid lm 36W 1 h Ja lm 37,6W Enl. reservkraft BS Autotest L-Star Hermetic XL DEIDL-1500 Dali lm 3W/ 3,5VA 1 h Ja DEIDL-2000 Dali lm 3W/ 3,5VA 1 h Ja L-Star A-DA Oval 170 lm 3W Enl. reservkraft BS A-DA Rund 170 lm 3W Enl. reservkraft BS Beam Q A Beam Q A A-DA Oval 160 lm 3W Enl. reservkraft BS A-DA Rund 160 lm 3W Enl. reservkraft BS Via LED VMVID3 Oval/rund 170 lm 3,4W 1 h Ja Route Light DRDS1 Dali lm 1,5W 1 h Ja Route Light BS = central reservkraft 37

38 Drift-/ supportavtal Alla nödbelysningssystem ska driftsättas enligt gällande normer för test av nödbelysning i Sverige, SS-EN avseende armaturtester, batterikapacitet och testtider. entralen programmeras att genomföra ett systemtest veckovis av batterikapacitet, ljustest av dioder samt kommunikationstest. Systemet ska också kontrolleras för de parametrar som påverkar övervakningssystemet såsom belastningsnivå, antal anslutna armaturer, spänning på linjenivå, osv. Vår grupp ser alltid till att din anläggning får den rätta starten och att allt är injusterat och fungerar felfritt vid överlämnandet. För mer info om driftsättning av nödbelysningsanläggningar, ring tel: , så berättar vi mer. Vi erbjuder även drift-/ supportavtal i flera anpassade paket innehållande de viktigaste åtgärderna när det gäller löpande översyn och kontroll av nödbelysningsanläggningar, exempelvis: Återkommande övervakning av anläggningen via uppkoppling. Back up av centralenhetens konfiguration. Uppdatering av programvaror. rotokollförd besiktning av anläggningen. Händelseloggrapportering. Rapportering om eventuella behov av åtgärder. lats- /servicebesök. Rabatterat pris vid extra servicebesök. Fri telefonsupport, vardagar Utbildning av ny personal. Vi kan även skräddarsy ett supportavtal om det finns specifika önskemål på åtgärder ni vill lägga till. Välkommen att kontakta oss i så fall på tel: eller via E-post: offert@kamic.se. 38

39 normer & regler För att säkerställa att nödbelysning installeras korrekt i fastigheter och offentliga rum finns ett regelverk med nationella- och europeiska standards och bestämmelser kring våra produkter. I Sverige anger Boverket, Arbetsmiljöverket, Elsäkerhetsverket och Räddningsverket tillsammans med Svensk standard: Europanorm för nödbelysning, riktlinjerna för hur/var nödbelysning ska installeras. I FSN:s (Föreningen säkerhet genom nödbelysning) projekteringsguide: rojektering & underhåll för nödbelysning finner du alla aktuella och nu gällande normer och regler kring nödbelysningsanläggningar och hur de ska projekteras. Den finns att ladda ner gratis från vår webbplats under länken rodukter. Vill du hellre ha den tryckta utgåvan, kontakta då oss så skickar vi ett exemplar till dig. Skicka adressinfo via e-post till: info@kamic.se. Du kan även alltid ställa frågor om normer & regler direkt till någon av våra kunniga säljare, ring: Monterings- /läsavstånd för nödbelysning Läsavstånd beräknas enligt formeln: D = S x. D är läsavståndet, = höjden på piktogrammet och S = konstant: 100 för belyst och 200 för genomlyst piktogramskylt. D Läsavstånd enligt SS-EN projekteringsstöd Behöver du tips eller hjälp? Vi har närmare 30 års erfarenhet inom nödbelysningsområdet och en egen projekteringsavdelning med specialistkompetens. Kontakta oss så hjälper vi dig att få en rätt utförd anläggning enligt det regelverk som finns upprättat i ex. Svensk Standard, SS-EN 1838 och av Boverket. Ring eller gå in på för mer information om vår projekteringsavdelning. Vi förbehåller oss rätten till konstruktionsändringar som kan påverka produkternas prestanda. För övrig info gå in på 39

40 KAMI Light & Safety KAMI Light & Safety Box 278, KARLSTAD Tel: +46 (0)
