1 SJÄLEVADS KYRKA Installation av klockspel Själevads socken, Örnsköldsviks kommun, Västernorrlands län Kulturmiljö/samlingsavd. Rapport nr 2015:25 Bodil Mascher

2 2

3 3 Innehåll: Inledning 5 Objekt / dnr. Länsstyrelsens tillståndsärende Beställare Beställarens ombud Entreprenör Arbetsbeskrivning Antikvarie Sid. Objektbeskrivning 6 Beskrivning / Historik 6 Kulturhistorisk status 6 Åtgärder och genomförande 8 Planerade åtgärder 8 Fotografier före restaurering 9 Genomförda åtgärder 11 Antikvariska synpunkter 16 Avvikelser 16 Källor 17

4 4

5 5 Inledning Objekt Själevads kyrka, Örnsköldsviks kommun. Länsstyrelsens tillståndsärende Beslut dnr Beställare Själevad-Mo-Björna kyrkliga samfällighet, Örnsköldsviks kommun. Beställarens ombud Johan Nyberg, Själevad-Mo-Björna kyrkliga samfällighet. Entreprenör Uppbyggnad av klockbock: Själevad-Mo-Björna kyrkliga samfällighet, El arbeten: Mats Nordin El AB. Arbetsbeskrivning Instruktion för Apollo II klockspel, Själevad kyrka , Skånska Klockgjuteriet AB. Antikvarie Murberget Länsmuseet Västernorrland, Bodil Mascher. Länsmuseets Dnr: YLM 2015 /

6 6 Objektbeskrivning Beskrivning / Historik Den åttkantiga centralkyrkan i Själevad invigd 1880 ligger på en höjd ovanför Moälvens utlopp strax söder om Örnsköldsvik. Kyrkan ritades liksidig av den lokalt förankrade arkitekten Anders Nylander och byggdes med något utdragen längdaxel efter reviderade ritningar från 1876 av Axel Fredrik Nyström vid Överintendentsämbetet. Klocktornet med spetsiga gavlar och spira vilar på en åttsidig lanternin. Vid uppbyggnaden beställde man gjutjärnspelare för att bära upp lanterninen, eftersom man inte kunde få tag i så långa stockar som behövdes. Under en restaurering ledd av arkitekten Otar Hökerberg byggde man in ett kassettak under lanterninen för att komma till rätta med kyla och drag och gjutjärnskolonnerna kläddes in. I tornet hänger tre klockor i olika storlekar. Den största och äldsta klockan gjöts Den är försedd med reliefer som avbildar Johannes Döparen och kyrkans skyddshelgon St. Olof. Den omgjöts 1773 av Carl Jakob Linderberg och senare 1852 av Nils Petter Linderberg i Sundsvall. Lill klockan som omnämns i räkenskaperna blev gjuten i malm 1670 av en klocka som köptes i Nordingrå. Klockgjutaren arbetade med gjutningen på kyrkvallen i tre veckor. Denna klocka som omgjöts 1879 av Nils Gustav Linderberg i Sundsvall. När nya kyrkan var byggd kunde klockorna till en början inte svänga i tornet. Vid restaureringen under ledning av arkitekterna John och sonen Lars Åkerlund gjorde man en ombyggnad och förstärkning av klockstolarna, så att klockorna kunde svänga vid ringning. Ombyggnaden ritades av Looström & Gelins konstruktionsbyrå i Stockholm. I samband med restaureringen inköptes Mellanklockan gjuten av Bergholtz Klockgjuteri i Sigtuna. Kulturhistorisk status Kyrkan skyddas enligt Kulturminneslagen kap. 4.

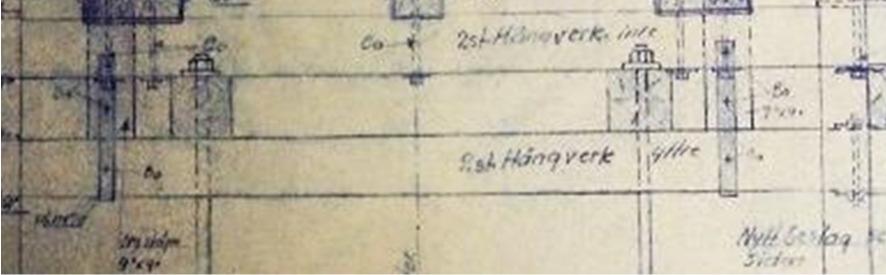

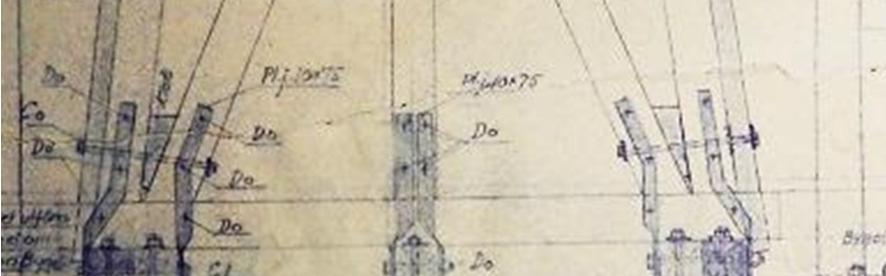

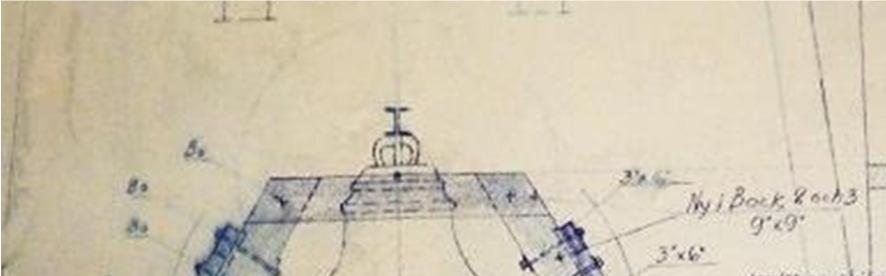

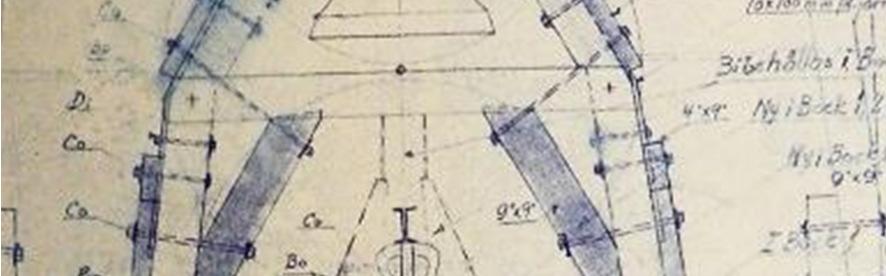

7 7 Sektion av koret. Takplan, ritat av ark. John Åkerlund, Stockholm, oktober Själevads kyrkoarkiv, OVIa:86. Ombyggnadsritning från 1957 för klockstolarna i nord-sydlig axel. HLA OVI aa

8 8 Åtgärder och genomförande Planerade åtgärder Själevad-Mo-Björna kyrkliga samfällighet ämnar installera klockspelet Apollo II i klocktornet i Själevads kyrka. Klockspelsmusiken kommer att spelas vid exempelvis gudstjänster, dop och vigslar och kan programmeras för återkommande spelningar vid olika tider på dagen. Klockspelet ska sammankopplas med läktarorgelns spelbord för att också kunna spelas från orgeln. Klockspelet har 13 klockor av olika storlek som är gjutna i brons och malm. De har tillsammans en vikt på 460 kg. Klockorna har gjutits av Skånska Klockgjuteriet, som även har ritat klockstolen. Förslag till klockspel i Själevads kyrka.

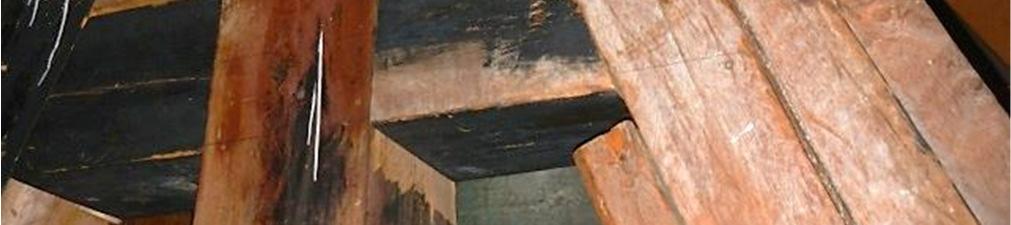

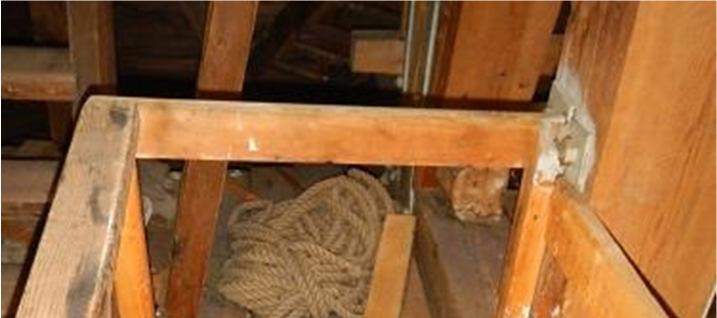

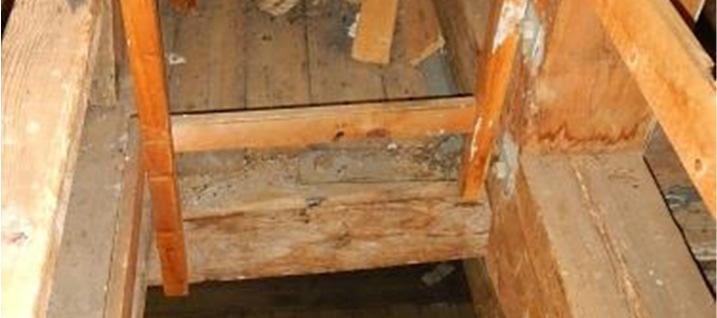

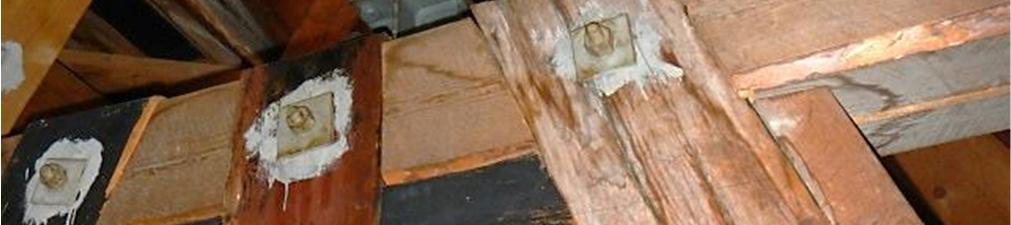

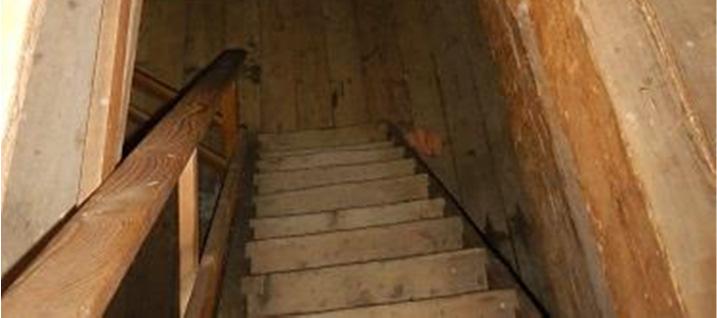

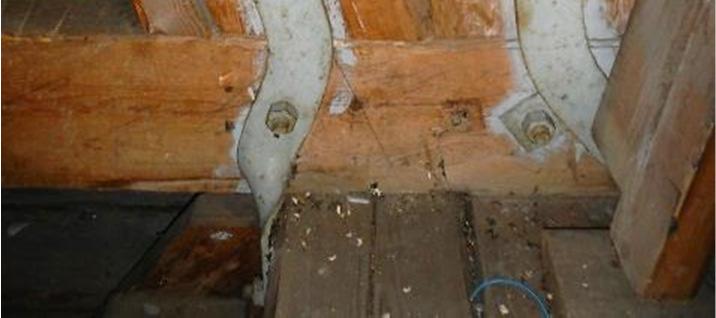

9 9 Klockspelet ska installeras i klockvåningen. I detta lilla utrymme hänger de befintliga kyrkklockorna mellan tre klockbockar (bock 1-3). Mellan bockarna sitter axlar, där klockorna är upphängda i olika nivåer men på en central linje. Storklockan ser man först när man anländer via trappan. Den hänger mellan bock 1 och 2. Mellanklockan och lillklockan hänger på olika höjd mellan bock 2 och 3. Bockarna vilar på ett bjälklag av kraftiga fyrskäringar, som klockvåningens brädgolv är upphängt i. Planskiss över klockvåningen, klockbockar och befintliga klockor. Ej skalenlig. Fotografier före installationen Nederdelen på klockbock 2, trappa upp till klockvåningen Klockvåningens golv i hängslen på klockbocken och en av bjälklagets fyrskäringar.

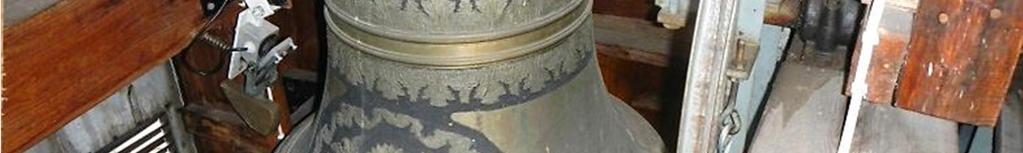

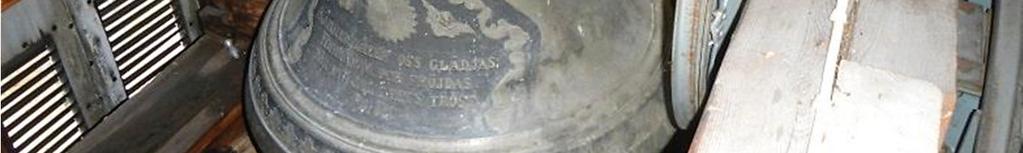

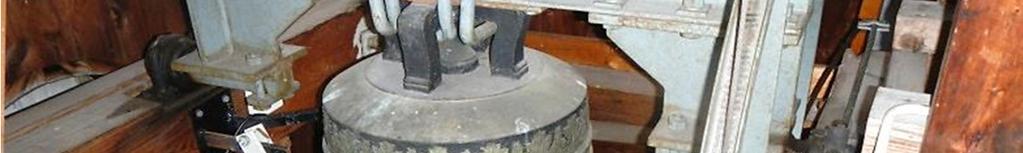

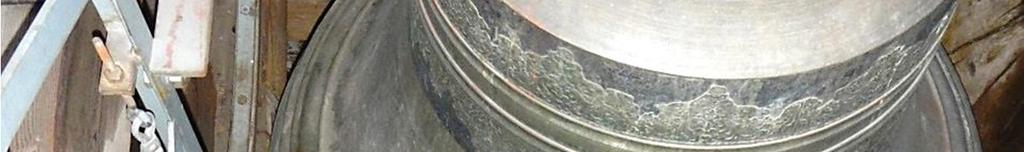

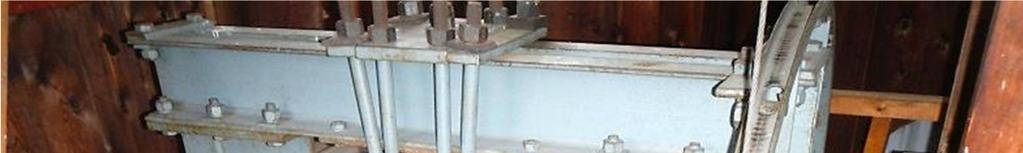

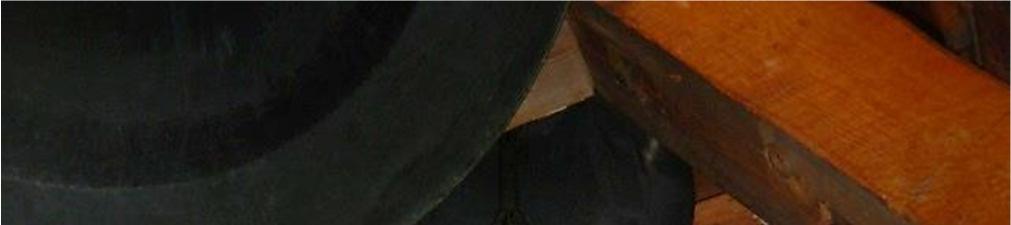

10 Befintliga kyrkklockor. Mellanklockan nertill rakt fram bakom bock 2, Storklockan och Lillklockan syns som svarta skuggor uppe i vänstra hörnet. Klockspelet placeras under Storklockan Utrymmet mellan bock 2-3 påverkas inte alls av installationen. Närmast Lillklockan, som hänger högst upp.

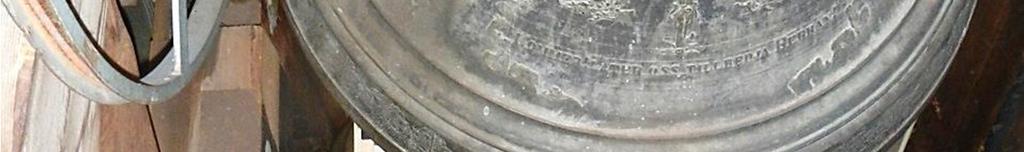

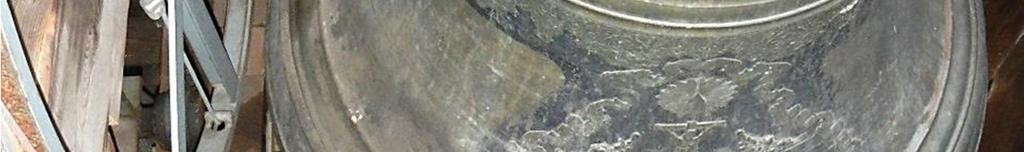

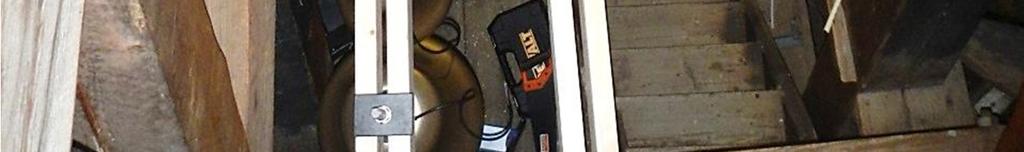

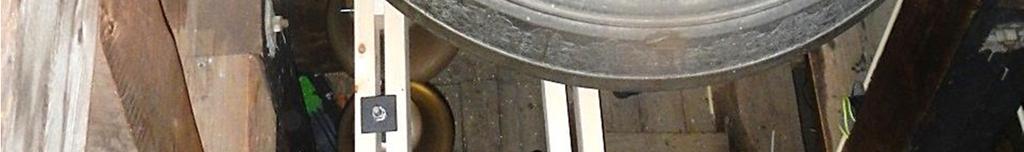

11 11 Genomförda åtgärder Klockbocken är byggd av gran. Den har installerats i klockvåningen under storklockan i nivå strax över ljudluckornas underkant. Den vilar på två sekundära tvärbalkar mellan de ursprungliga klockbockarna som storklockan hänger i. Balkarna utgör en dragfunktion mellan bockarna. De tillkom vid ombyggnaden 1957, då vissa förstärkningar av klockbockarna gjordes för att klockorna skulle kunna svänga i tornet Klockspelet är placerat under storklockan.

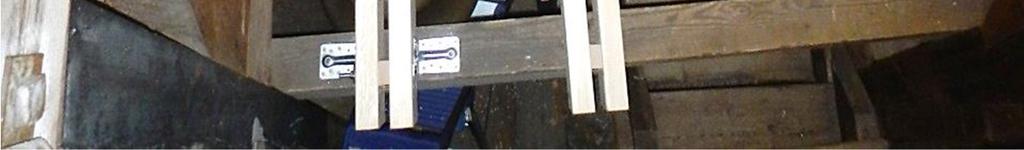

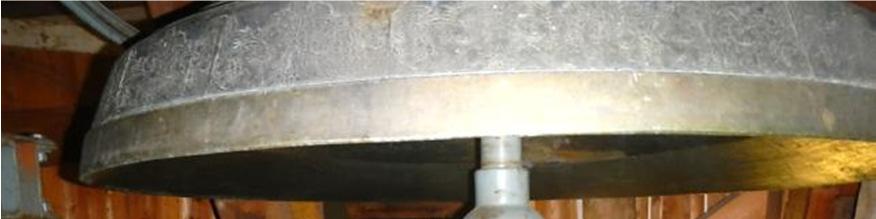

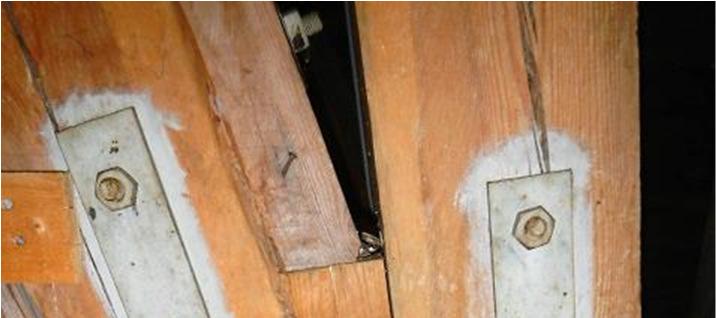

12 12 De nya malmklockorna sitter statiskt i klockbocken och kommer inte att svänga vid ringning. Hammaren slår mot klockväggen och framkallar ljudimpulser, som leds till klockspelets elektriska styrcentral. Från styrcentralen går ledningar ner till en elcentral inbyggd i ett skåp i vapenhusets bottenvåning med vidare ledningsdragning under golvnivå till kyrkorummets mixerbord och högtalare. Kvarvarande arbeten är dragning av en kortare el-ledning på ca 3 dm mellan orgelfronten och spelbordets baksida, där man fäster el-sladden längs kanten på mellanliggande hylla Nya klockspelsbocken placeras under Storklockan Klockspelet vilar på två tvärbalkar mellan befintliga klockbockarna (bock 1-2) på vardera sida om storklockan (alla klockor är ännu ej monterade).

13 Klockspelet efter installation med 13 klockor

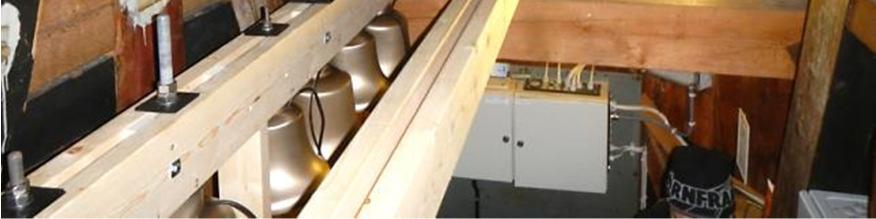

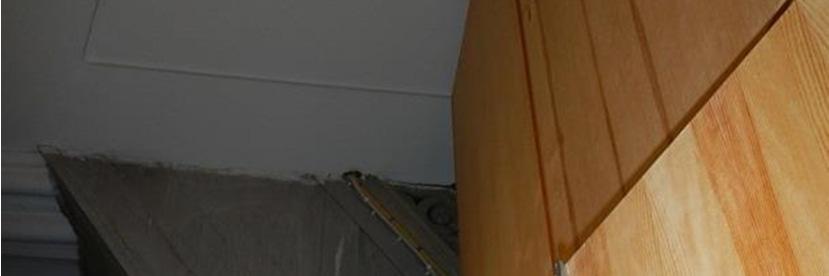

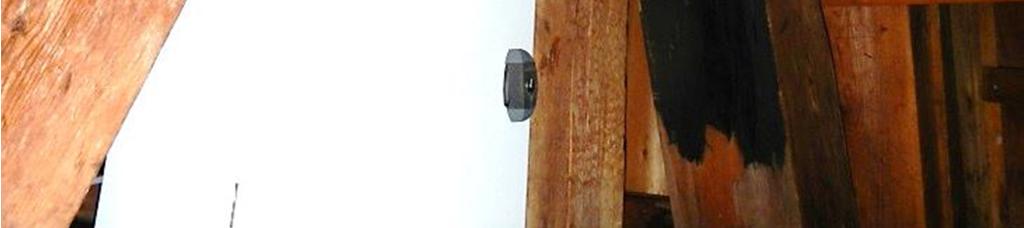

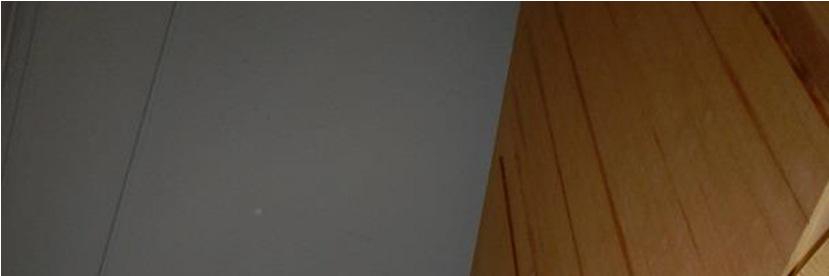

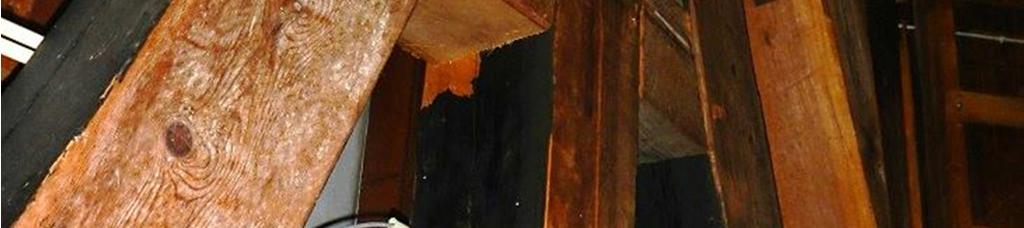

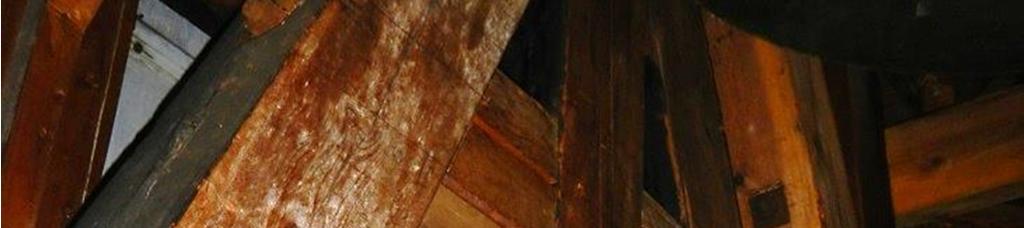

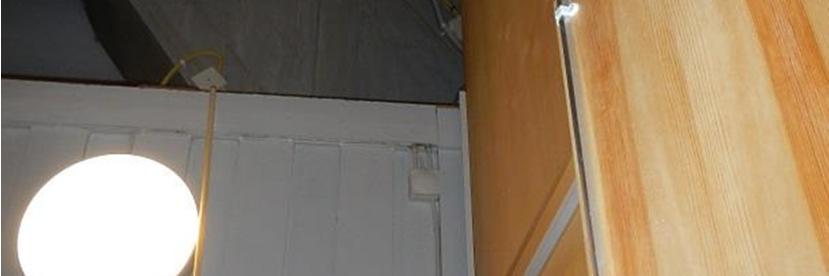

14 Klockspelets elektriska styrcentral passade precis in mellan klockbockens sträva och mittstöd under storklockan Kabeldragning från tornvåning till orgelns bakre del.

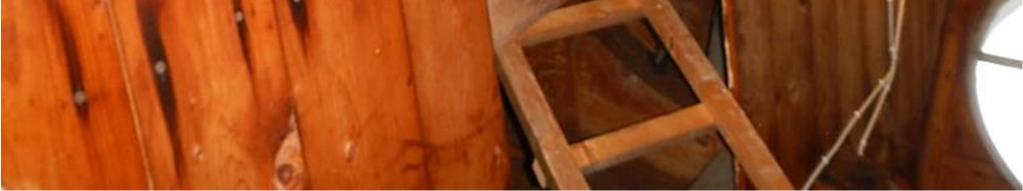

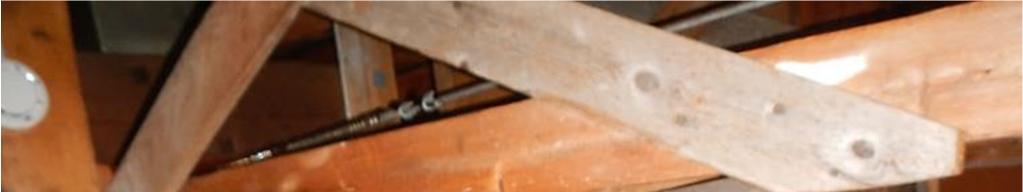

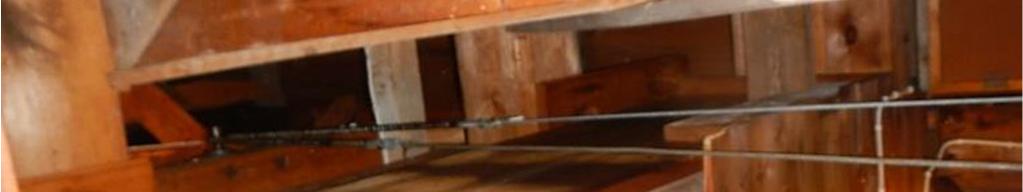

15 15 Det fanns önskemål om en alternativ placering av klockspelet på en nivå högre ovanför storklockan, för att klockspelet skulle hamna jämsides med den övre delen av ljudluckorna. Av tekniska skäl och säkerhets- och arbetsmiljöskäl gick det inte att placera klockspelet där uppe. Planen ovanför Storklockan utgörs endast av bräder på olika nivåer och av ett tunt brädgolv på några kvadratmeter och nås endast genom stegar. Det används vid servicearbeten och ett klockspel skulle utgöra ett hinder för uppgången. Golv och andra brädkonstruktioner skulle heller inte kunna bära ett halvt ton klockspel. Med nuvarande placering sitter klockspelet ändå jämsides med ljudluckorna Utrymmen ovanför storklockan Bjälklagen ovanför storklockan var alltför bräckliga att bygga den nya klockstolen på och vägen upp förbi storklockan utgörs enbart av stegar.

16 16 Antikvariska synpunkter Installationen av klockspelet har utförts med bibehållande av kyrkans kulturhistoriska värde. Smärre montage med vinkeljärn har gjorts i två sekundära tvärbalkar från 1950-talet i klockvåningen utan några ingrepp i ursprunglig konstruktion. Kablar är prydligt dragna osynligt och i befintliga ledningar i kyrkorummet. Klockspelet är tillverkat av obehandlat trä med klockor av malm och brons, material som smälter in och redan finns på platsen och kommer att tillföra ett upplevelsevärde för kulturmiljön. Avvikelser Klockornas inbördes läge överensstämmer ej med klockgjuteriets ritning och klockbocken är inte byggd på höjden enligt ritningen. Ändringen gjordes för att klockspelet över huvud taget skulle få rum. Församlingen hade före färdigställandet diskuterat ändringen av klockbockens form och ändrad placering av klockorna med klockgjuteriet och kantor, som anser att ändringarna inte har någon betydelse för klockspelets funktion Klockspelet under uppmontering. 7 av de 13 klockorna på sitter plats.

17 17 Källor Litteratur: Telhammer, Ingrid: Kyrkor och Kapell Nolaskogs, CW-förlaget Bjästa, Wikmark, Gunnar: Örnsköldsviks kyrkliga historia, Örnsköldsvik Arkiv: Landsarkivet: Kyrkoarkivet OVIaa, OVIa. Länsmuseets topografiska arkiv, F 2: 31 C (genomsökt ej utnyttjat).
