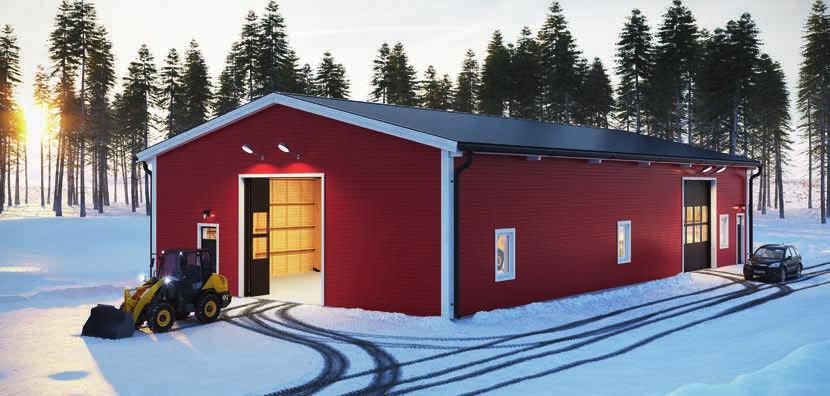

1 Martinsons maskinhall LSFH En modulbaserad maskinhall med rejält svängrum och tydligt pris.

2 Martinsons maskinhall LSFH Martinsons maskinhall LSFH är en modulbaserad konceptbyggnad med öppna ytor och högt i tak. Hallen erbjuder stor flexibilitet i anpassningen till verksamheter med behov av uppställning och service för sina fordon och maskiner. Grunden i erbjudandet är ett moduluppbyggt sortiment med bärande stommar i limträ. När önskad storleksversion är vald kan stommen kompletteras med materialsats för färdig oisolerad hall med alternativa fasadlösningar. Martinsons maskinhall LSFH ingår i Martinsons sortiment av färdiga limträhallar. Hallen är utvecklad för att förenkla, erbjuda snabb leverans och spara pengar för kunden. Varje detalj har optimerats ur såväl produktions- som montagesynpunkt, för att erbjuda en prisvärd byggnad med hög kvalitet och materialstandard.

3 Den moduluppbyggda konstruktionen erbjuder stora möjligheter att bygga en maskinhall som är helt anpassad för verksamheten. Tidsbesparande byggprocess Byggnaden har optimerats för att möjliggöra ett rationellt och snabbt montage på plats. Valbar storlek Byggnaden är skalbar, med bredder på 12, 16 respektive 20 meter och längder från 20 till 40 meter. Valbar fönster-, dörr och portplacering Möjlighet att kombinera olika fasadalternativ efter de flesta behov. Öppna ytor och fri höjd Stomkonstruktionen är utformad för att skapa svängrum på tvären, längden och höjden. Tydlig prisbild Fasta prislistor för allt som ingår i Martinsons leverans. Hög brandsäkerhet Limträkonstruktioner är brandsäkrare än oskyddade stålkonstruktioner. Attraktiv innemiljö Trä ger en ombonad miljö samtidigt som utformningen är ljus och luftig. Miljösmart Valet av trä som byggnadsmaterial innebär mer än halverad klimatbelastning jämfört med andra material.

Limträstommar med valbara bredder och längder Grunden i Martinsons maskinhallserbjudande är ett brett moduluppbyggt sortiment av bärande limträstommar.

4 Limträstommar med valbara bredder och längder Grunden i Martinsons maskinhallserbjudande är ett brett moduluppbyggt sortiment av bärande limträstommar. Materialleveransen består av en komplett monteringsfärdig byggsats inklusive takåsar, smiden och ingjutningsdetaljer. I leveransen ingår även tydliga montageinstruktioner för ett smidigt montage. Som tillval erbjuds även montage. Färdig byggnad höjd 7,70 5,45 m 6,36 m Färdig byggnad höjd 8,20 12 m bred 5,45 m 6,56 m 16 m bred Färdig byggnad höjd 8,70 5,45 m 6,54 m 20 m bred UTFÖRANDE OCH MATERIAL Stomme Limträ Beslag och smiden Varmförzinkat stål SPECIFIKATIONER Dimensionering och utförande enligt EuroCode och Boverkets byggregler. Snölast Upp till snözon 3,5 Vindlast Upp till 26 m/s, terrängtyp II

STOMSORTIMENT OCH PRISER LSFH 12-20 Längd 20 m 171 500 kr LSFH 12-25 Längd 25 m 207 500 kr LSFH 12-30 243 400 kr LSFH 16-25 Längd 25 m 254 500 kr LSFH 16-30 300 100 kr LSFH 16-35 Längd 35 m 345 600

5 STOMSORTIMENT OCH PRISER LSFH Längd 20 m kr LSFH Längd 25 m kr LSFH kr LSFH Längd 25 m kr LSFH kr LSFH Längd 35 m kr LSFH kr LSFH Längd 35 m kr LSFH Längd 40 m kr Priser exkl moms. Frakt tillkommer. TILLVAL MONTAGE TRÄSTOMME Bredd 12 meter Bredd 16 meter Bredd 20 meter Längd 20 m Längd 25 m Längd 25 m Längd 35 m Längd 35 m Längd 40 m kr kr kr kr kr kr kr kr kr

6 Kompletteringar till färdig byggnad med valmöjligheter I produktfamiljen ingår möjlighet att komplettera med tak och önskade kombinationer av alternativa port-, dörroch fönsterplaceringar. Den sammantagna leveransen omfattar då en komplett oisolerad byggnad, antingen som materialsats eller färdigmonterad hall. TAK OCH PANEL I takleveransen ingår materialsats bestående av takplåt och takavvattning. Som fasadbeklädnad erbjuds möjlighet att välja mellan stående eller liggande panel, med eller utan ytbehandling. Takplåt TRP 20 med antikondensbeläggning Takavvattning Alternativ stående panel Dubbelfasspont 22 x 145 FASADALTERNATIV Moduluppbyggnaden innebär i stort sett enhetliga mått såväl mellan stomlinjer som mellan pelare i gavlar. I facken mellan dessa (märkta med F=fullbredd) kan fasadmodulerna kombineras fritt, med reservation för vissa begränsningar enligt nedan. För de smalare facken (märkta med S) i hörnen på gavlarna med 12 m respektive 20 m finns anpassade moduler med möjlighet att även där sätta in fönster och dörrar. Alternativ liggande panel Enkelfasspont 22 x 145 Ytbehandling panel Fabriksmålad grund plus två strykningar fasadtäckfärg i valfri kulör enligt NCS. S F S F F F S F F F S Gavel 12 meter Gavel 16 meter Gavel 20 meter F F F F F F F F Långsida 4 8 moduler

7 VALBARA FASADALTERNATIV I F-FACK (Fack med full bredd) FÖNSTER 2-glas, fast fönster i trä/aluminium. 1,0 x 1,5 m. Vit insida och aluminium natur utsida. Tät vägg Vikport Gångdörr vänster Gångdörr höger DÖRRAR Ytterdörr, slät med överljus. 1,0 x 2,6 m. Antracitgrå (RAL 7016). PORTAR Tät vikport 4,0 x 4,5 m. Antracitgrå (RAL 7016). Fönster vänster Fönster höger Två fönster Gångdörr vänster + fönster höger Gångdörr höger + fönster vänster VALBARA ANPASSADE FASADALTERNATIV I S-FACK (Smala fack i gavelhörn) I S-fack finns möjlighet att sätta in antingen ett fönster eller en dörr. Not: En modul med tät vägg per gavel respektive långsida krävs för vindsstabilisering. (Kan sättas i antingen F-fack eller S-fack) PRISEXEMPEL KOMPLETTERINGAR TILL TÄT BYGGNAD Priserna omfattar tak, takavvattning och stående panel samt portar, dörrar och fönster enligt nedan. Produktversion Maskinhall LSFH Maskinhall LSFH Maskinhall LSFH Konfigureringsexempel Portar Gångdörrar Fönster Prisexempel (kr) Materialleverans Ytbehandling Montage Priser exkl moms. Frakt tillkommer. LEVERANS OCH OMFATTNING VID BESTÄLLNING AV KOMPLETT BYGGNAD Limträstomme Prefabricerad monteringsfärdig byggsats inkl takåsar, smiden och ingjutningsdetaljer. Kompletteringar till tätt hus Materialsats för tätt hus inkl. portar, dörrar och fönster. Valda fasader levereras som materialsatser med färdigkapade reglar. Stående panel levereras i 5,1 m fast längd för långsidor och gavlar. Panel i övre del av gavel och för portar, dörrar och fönster kapas på plats. Liggande panel, vindskivor och fönsterfoder levereras i löpande längder. Montageanvisning Montage som tillval Underlag grundprojektering Ingjutningsplan och laster från stomme Produktdokumentation Huvudritningar, tekniska specifikationer och bygghandlingar i erforderlig omfattning. TILLKOMMER FRÅN VALFRI LEVERANTÖR Mark- och grundentreprenad Eventuellt montage Inköp och installation av el och VVS Eventuell isolering med tillhörande ytskikt på insida

8 Martinsons klimatfokuserade utvecklingsarbete har gett träkoncernen en central roll i byggandet av framtidens hållbara samhälle. Förutom omfattande produktion av sågade trävaror och byggprodukter är Martinsons en av Sveriges ledande producenter av limträ och störst i Norden inom KL-trä. Genom att ta tillvara produkternas unika byggegenskaper har Martinsons utvecklat byggsystem för hallar, broar och fler bostadshus som hela tiden flyttar gränserna inom modernt träbyggande. Huvudkontoret ligger i Bygdsiljum, Västerbotten. Martinsons Bygdsiljum Tel Fax info@martinsons.se Martinsons förbehåller sig rätten till ändringar i utföranden och prislistor. MARS 2018
