1 Elverktyg 2013/2014

2

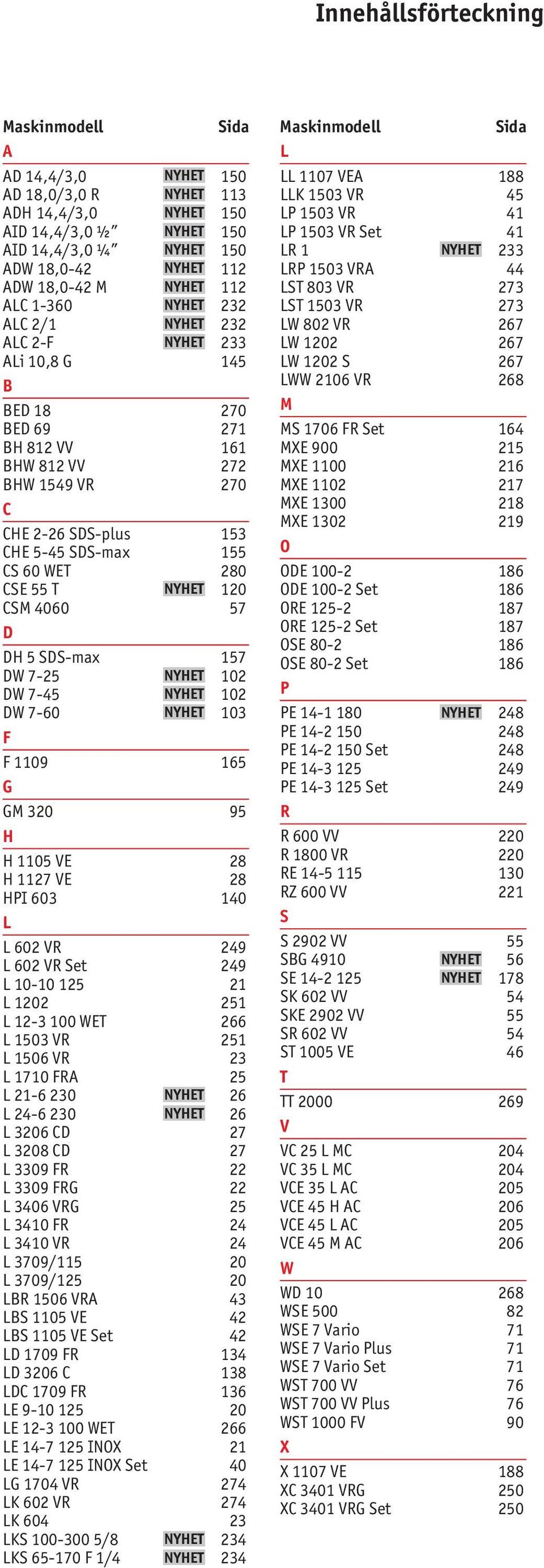

3 Innehållsförteckning Maskinmodell Sida A AD 14,4/3,0 NYHET 150 AD 18,0/3,0 R NYHET 113 ADH 14,4/3,0 NYHET 150 AID 14,4/3,0 ½ NYHET 150 AID 14,4/3,0 ¼ NYHET 150 ADW 18,0-42 NYHET 112 ADW 18,0-42 M NYHET 112 ALC NYHET 232 ALC 2/1 NYHET 232 ALC 2-F NYHET 233 ALi 10,8 G 145 B BED BED BH 812 VV 161 BHW 812 VV 272 BHW 1549 VR 270 C CHE 2-26 SDS-plus 153 CHE 5-45 SDS-max 155 CS 60 WET 280 CSE 55 T NYHET 120 CSM D DH 5 SDS-max 157 DW 7-25 NYHET 102 DW 7-45 NYHET 102 DW 7-60 NYHET 103 F F G GM H H 1105 VE 28 H 1127 VE 28 HPI L L 602 VR 249 L 602 VR Set 249 L L L WET 266 L 1503 VR 251 L 1506 VR 23 L 1710 FRA 25 L NYHET 26 L NYHET 26 L 3206 CD 27 L 3208 CD 27 L 3309 FR 22 L 3309 FRG 22 L 3406 VRG 25 L 3410 FR 24 L 3410 VR 24 L 3709/ L 3709/ LBR 1506 VRA 43 LBS 1105 VE 42 LBS 1105 VE Set 42 LD 1709 FR 134 LD 3206 C 138 LDC 1709 FR 136 LE LE WET 266 LE INOX 21 LE INOX Set 40 LG 1704 VR 274 LK 602 VR 274 LK LKS /8 NYHET 234 LKS F 1/4 NYHET 234 Maskinmodell Sida L LL 1107 VEA 188 LLK 1503 VR 45 LP 1503 VR 41 LP 1503 VR Set 41 LR 1 NYHET 233 LRP 1503 VRA 44 LST 803 VR 273 LST 1503 VR 273 LW 802 VR 267 LW LW 1202 S 267 LWW 2106 VR 268 M MS 1706 FR Set 164 MXE MXE MXE MXE MXE O ODE ODE Set 186 ORE ORE Set 187 OSE OSE 80-2 Set 186 P PE NYHET 248 PE PE Set 248 PE PE Set 249 R R 600 VV 220 R 1800 VR 220 RE RZ 600 VV 221 S S 2902 VV 55 SBG 4910 NYHET 56 SE NYHET 178 SK 602 VV 54 SKE 2902 VV 55 SR 602 VV 54 ST 1005 VE 46 T TT V VC 25 L MC 204 VC 35 L MC 204 VCE 35 L AC 205 VCE 45 H AC 206 VCE 45 L AC 205 VCE 45 M AC 206 W WD WSE WSE 7 Vario 71 WSE 7 Vario Plus 71 WSE 7 Vario Set 71 WST 700 VV 76 WST 700 VV Plus 76 WST 1000 FV 90 X X 1107 VE 188 XC 3401 VRG 250 XC 3401 VRG Set 250

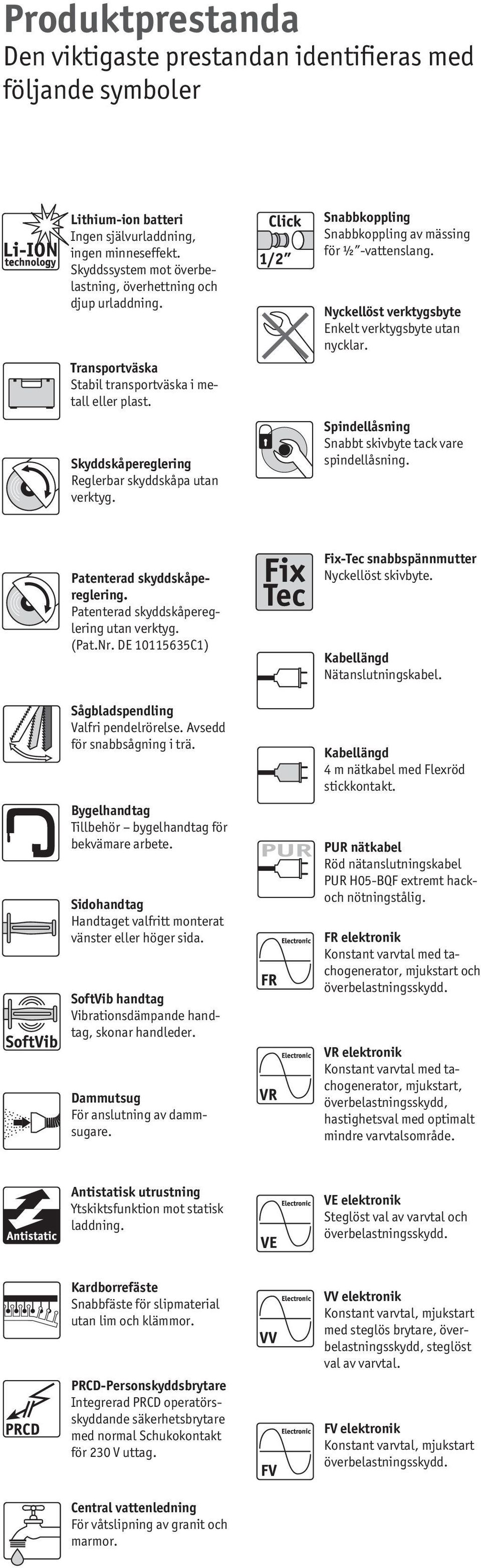

4 Produktprestanda Den viktigaste prestandan identifieras med följande symboler Lithium-ion batteri Ingen självurladdning, ingen minneseffekt. Skyddssystem mot överbelastning, överhettning och djup urladdning. Transportväska Stabil transportväska i metall eller plast. Skyddskåpereglering Reglerbar skyddskåpa utan verktyg. Snabbkoppling Snabbkoppling av mässing för ½ -vattenslang. Nyckellöst verktygsbyte Enkelt verktygsbyte utan nycklar. Spindellåsning Snabbt skivbyte tack vare spindellåsning. Patenterad skyddskåpereglering. Patenterad skyddskåpereglering utan verktyg. (Pat.Nr. DE C1) Sågbladspendling Valfri pendelrörelse. Avsedd för snabbsågning i trä. Bygelhandtag Tillbehör bygelhandtag för bekvämare arbete. Sidohandtag Handtaget valfritt monterat vänster eller höger sida. SoftVib handtag Vibrationsdämpande handtag, skonar handleder. Dammutsug För anslutning av dammsugare. Fix-Tec snabbspännmutter Nyckellöst skivbyte. Kabellängd Nätanslutningskabel. Kabellängd 4 m nätkabel med Flexröd stickkontakt. PUR nätkabel Röd nätanslutningskabel PUR H05-BQF extremt hackoch nötningstålig. FR elektronik Konstant varvtal med tachogenerator, mjukstart och överbelastningsskydd. VR elektronik Konstant varvtal med tachogenerator, mjukstart, överbelastningsskydd, hastighetsval med optimalt mindre varvtalsområde. Antistatisk utrustning Ytskiktsfunktion mot statisk laddning. VE elektronik Steglöst val av varvtal och överbelastningsskydd. Kardborrefäste Snabbfäste för slipmaterial utan lim och klämmor. PRCD-Personskyddsbrytare Integrerad PRCD operatörsskyddande säkerhetsbrytare med normal Schukokontakt för 230 V uttag. VV elektronik Konstant varvtal, mjukstart med steglös brytare, överbelastningsskydd, steglöst val av varvtal. FV elektronik Konstant varvtal, mjukstart överbelastningsskydd. Central vattenledning För våtslipning av granit och marmor.

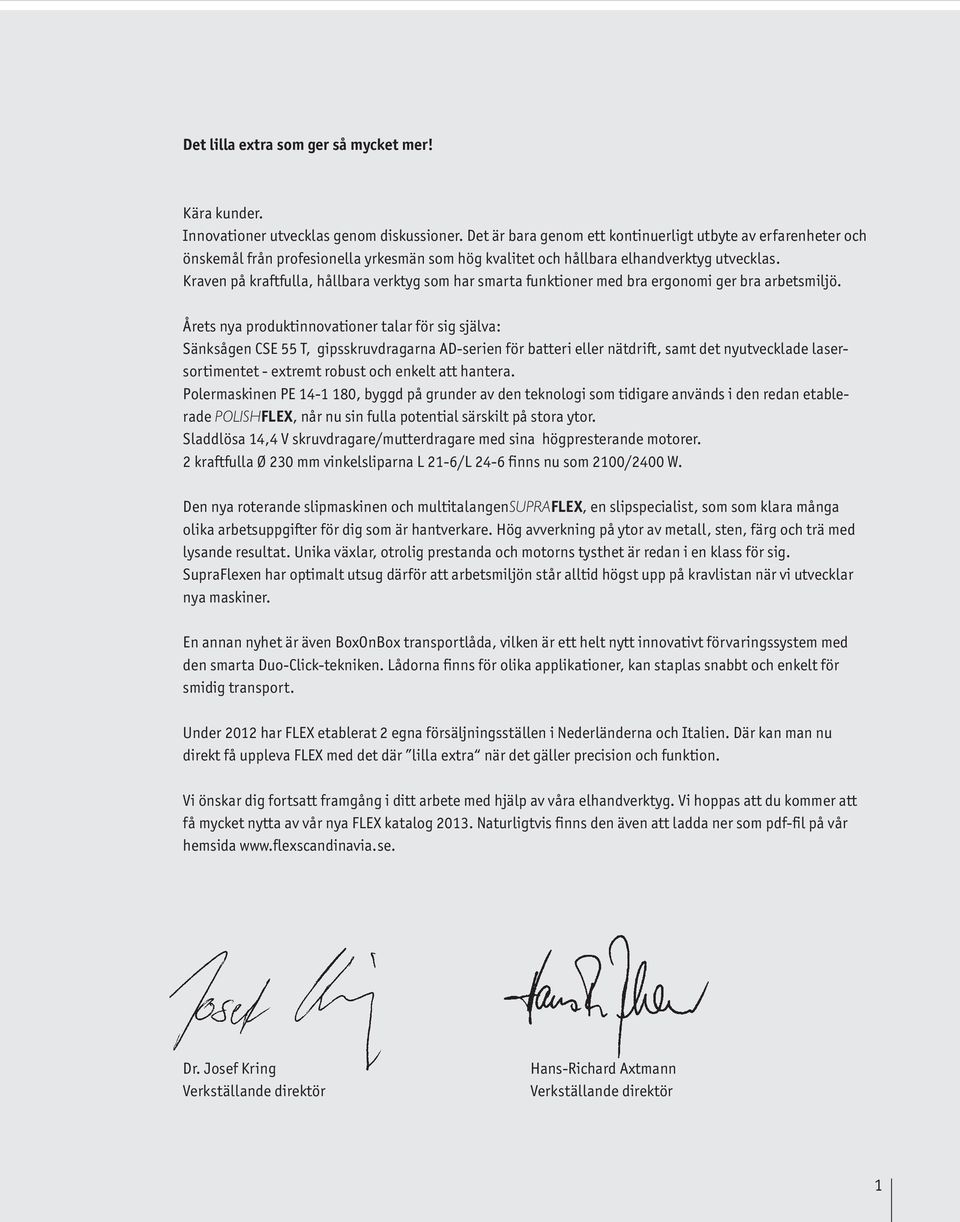

5 Det lilla extra som ger så mycket mer! Kära kunder. Innovationer utvecklas genom diskussioner. Det är bara genom ett kontinuerligt utbyte av erfarenheter och önskemål från profesionella yrkesmän som hög kvalitet och hållbara elhandverktyg utvecklas. Kraven på kraftfulla, hållbara verktyg som har smarta funktioner med bra ergonomi ger bra arbetsmiljö. Årets nya produktinnovationer talar för sig själva: Sänksågen CSE 55 T, gipsskruvdragarna AD-serien för batteri eller nätdrift, samt det nyutvecklade lasersortimentet - extremt robust och enkelt att hantera. Polermaskinen PE , byggd på grunder av den teknologi som tidigare används i den redan etablerade POLISHFLEX, når nu sin fulla potential särskilt på stora ytor. Sladdlösa 14,4 V skruvdragare/mutterdragare med sina högpresterande motorer. 2 kraftfulla Ø 230 mm vinkelsliparna L 21-6/L 24-6 finns nu som 2100/2400 W. Den nya roterande slipmaskinen och multitalangensupraflex, en slipspecialist, som som klara många olika arbetsuppgifter för dig som är hantverkare. Hög avverkning på ytor av metall, sten, färg och trä med lysande resultat. Unika växlar, otrolig prestanda och motorns tysthet är redan i en klass för sig. SupraFlexen har optimalt utsug därför att arbetsmiljön står alltid högst upp på kravlistan när vi utvecklar nya maskiner. En annan nyhet är även BoxOnBox transportlåda, vilken är ett helt nytt innovativt förvaringssystem med den smarta Duo-Click-tekniken. Lådorna finns för olika applikationer, kan staplas snabbt och enkelt för smidig transport. Under 2012 har FLEX etablerat 2 egna försäljningsställen i Nederländerna och Italien. Där kan man nu direkt få uppleva FLEX med det där lilla extra när det gäller precision och funktion. Vi önskar dig fortsatt framgång i ditt arbete med hjälp av våra elhandverktyg. Vi hoppas att du kommer att få mycket nytta av vår nya FLEX katalog Naturligtvis finns den även att ladda ner som pdf-fil på vår hemsida Dr. Josef Kring Verkställande direktör Hans-Richard Axtmann Verkställande direktör 1

6

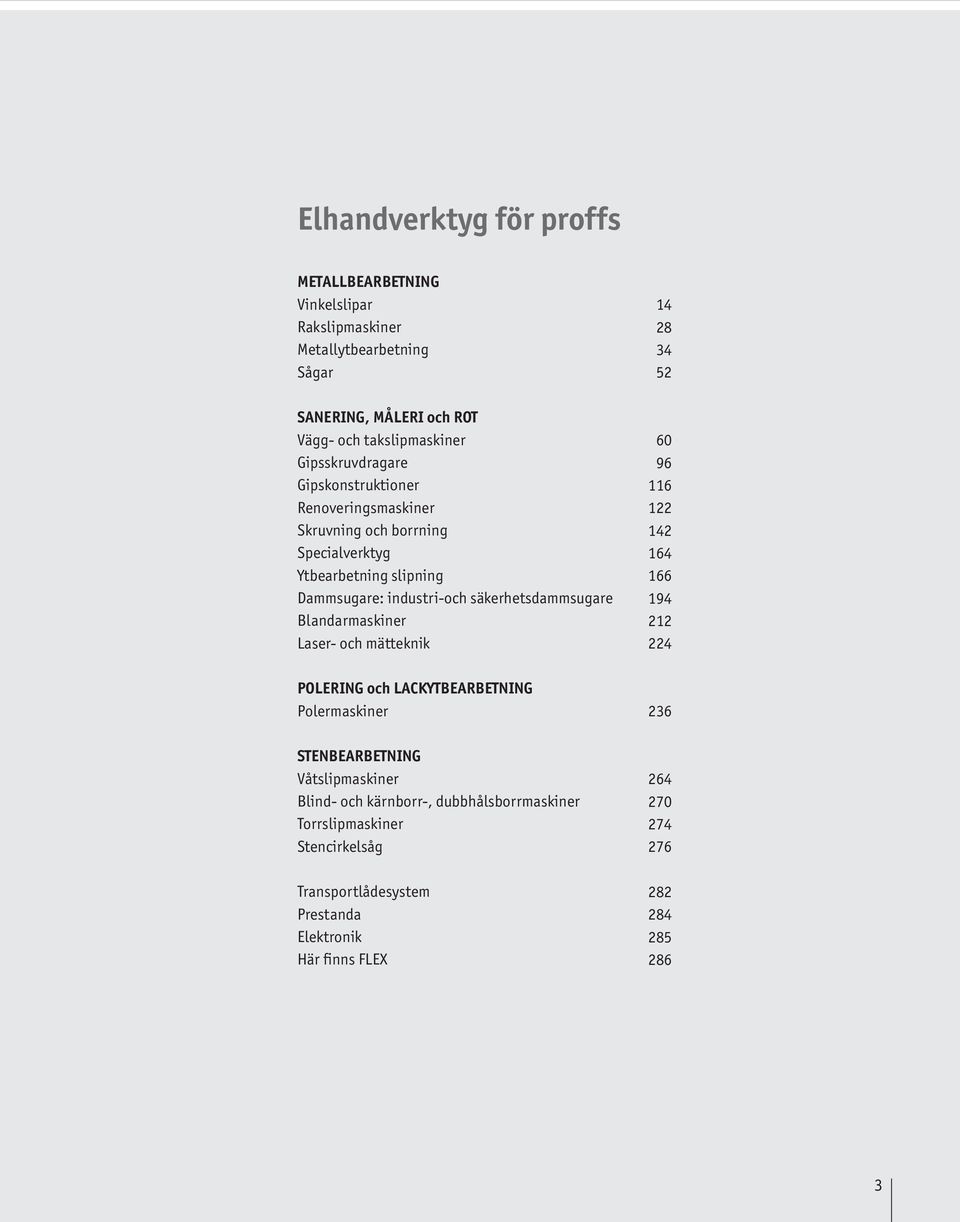

7 Elhandverktyg för proffs METALLBEARBETNING Vinkelslipar Rakslipmaskiner Metallytbearbetning Sågar SANERING, MÅLERI och ROT Vägg- och takslipmaskiner Gipsskruvdragare Gipskonstruktioner Renoveringsmaskiner Skruvning och borrning Specialverktyg Ytbearbetning slipning Dammsugare: industri-och säkerhetsdammsugare Blandarmaskiner Laser- och mätteknik POLERING och LACKYTBEARBETNING Polermaskiner STENBEARBETNING Våtslipmaskiner Blind- och kärnborr-, dubbhålsborrmaskiner Torrslipmaskiner Stencirkelsåg Transportlådesystem Prestanda Elektronik Här finns FLEX

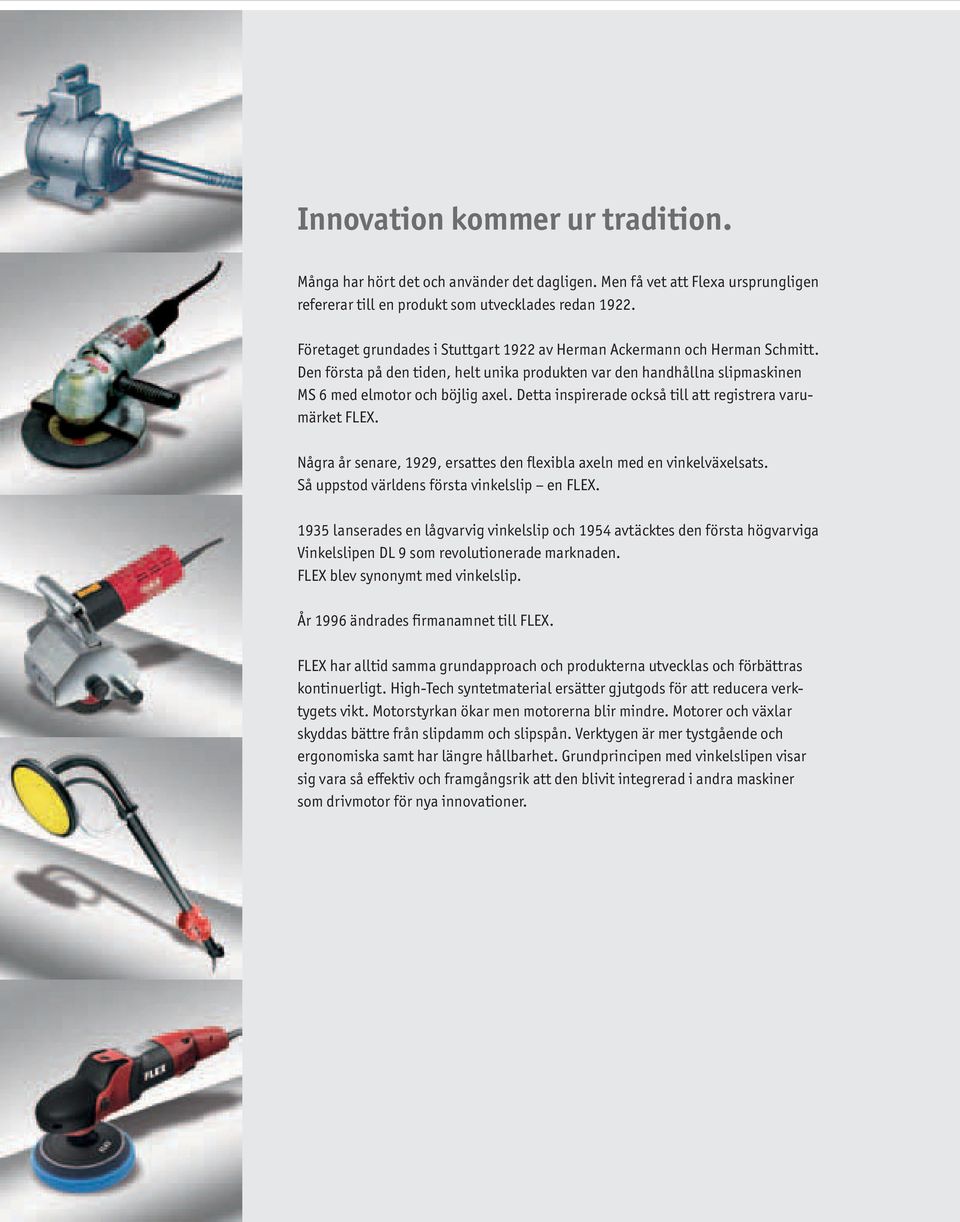

8 Innovation kommer ur tradition. Många har hört det och använder det dagligen. Men få vet att Flexa ursprungligen refererar till en produkt som utvecklades redan Företaget grundades i Stuttgart 1922 av Herman Ackermann och Herman Schmitt. Den första på den tiden, helt unika produkten var den handhållna slipmaskinen MS 6 med elmotor och böjlig axel. Detta inspirerade också till att registrera varumärket FLEX. Några år senare, 1929, ersattes den flexibla axeln med en vinkelväxelsats. Så uppstod världens första vinkelslip en FLEX lanserades en lågvarvig vinkelslip och 1954 avtäcktes den första högvarviga Vinkelslipen DL 9 som revolutionerade marknaden. FLEX blev synonymt med vinkelslip. År 1996 ändrades firmanamnet till FLEX. FLEX har alltid samma grundapproach och produkterna utvecklas och förbättras kontinuerligt. High-Tech syntetmaterial ersätter gjutgods för att reducera verktygets vikt. Motorstyrkan ökar men motorerna blir mindre. Motorer och växlar skyddas bättre från slipdamm och slipspån. Verktygen är mer tystgående och ergonomiska samt har längre hållbarhet. Grundprincipen med vinkelslipen visar sig vara så effektiv och framgångsrik att den blivit integrerad i andra maskiner som drivmotor för nya innovationer.

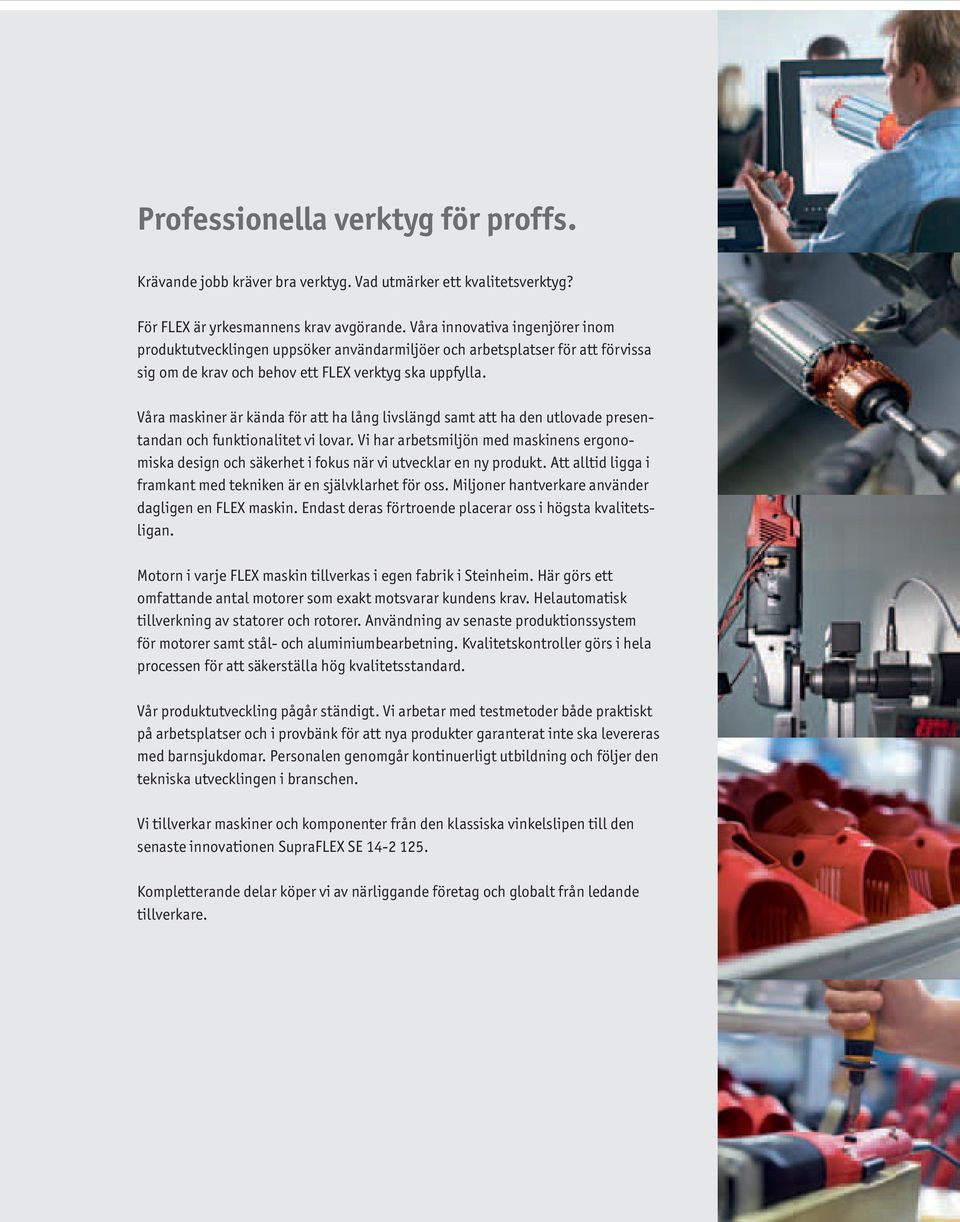

9 Professionella verktyg för proffs. Krävande jobb kräver bra verktyg. Vad utmärker ett kvalitetsverktyg? För FLEX är yrkesmannens krav avgörande. Våra innovativa ingenjörer inom produktutvecklingen uppsöker användarmiljöer och arbetsplatser för att förvissa sig om de krav och behov ett FLEX verktyg ska uppfylla. Våra maskiner är kända för att ha lång livslängd samt att ha den utlovade presentandan och funktionalitet vi lovar. Vi har arbetsmiljön med maskinens ergonomiska design och säkerhet i fokus när vi utvecklar en ny produkt. Att alltid ligga i framkant med tekniken är en självklarhet för oss. Miljoner hantverkare använder dagligen en FLEX maskin. Endast deras förtroende placerar oss i högsta kvalitetsligan. Motorn i varje FLEX maskin tillverkas i egen fabrik i Steinheim. Här görs ett omfattande antal motorer som exakt motsvarar kundens krav. Helautomatisk tillverkning av statorer och rotorer. Användning av senaste produktionssystem för motorer samt stål- och aluminiumbearbetning. Kvalitetskontroller görs i hela processen för att säkerställa hög kvalitetsstandard. Vår produktutveckling pågår ständigt. Vi arbetar med testmetoder både praktiskt på arbetsplatser och i provbänk för att nya produkter garanterat inte ska levereras med barnsjukdomar. Personalen genomgår kontinuerligt utbildning och följer den tekniska utvecklingen i branschen. Vi tillverkar maskiner och komponenter från den klassiska vinkelslipen till den senaste innovationen SupraFLEX SE Kompletterande delar köper vi av närliggande företag och globalt från ledande tillverkare. 5

10 Kraftfullt för alla arbetsuppgifter! FLEX programmet för professionell metallbearbetning.

11 FLEX har förmodligen det mest omfattande sortimentet för professionell metallbearbetning. Segmentet sträcker sig från allmänna produkter som vinkelslip och rakslipmaskiner genom band- och cirkelsågar till en mängd specialmaskiner t ex Boan bandslipmaskin för rör. FLEX gör din metallbearbetning lätt vare sig du är montör eller konstruktör och du ska göra en snabb kapning eller avancerad slipning av trappräcke. 7

12 Nybyggnationer och renoveringsarbeten. FLEX programmet för all professionell slipning, renovering och ROT-arbete. Oavsett om du ska mejsla bort gammal betong, slipa golv eller tak, blanda kakelfix, borra hål så kan du lita på att våra maskiner är både kraftfulla och tillförlitliga. Med rätt tillbehör går ditt arbete snabbt och lätt vilket gör att du också tjänar tid. Som bekant är tid också pengar! Varje FLEX maskin är en mästare på sitt speciella område. Koppla på en kraftfull dammsugare t ex VCE 45 till vägg- golv- och takslipmaskinen så får du också en behaglig arbetsmiljö.

13 9

14 10

15 Glänsande resultat. FLEX programmet för professionell polering och lackytbehandling. Perfekt glänsande och tåliga ytor erhåller du med rätt polermaskin för låga hastigheter, höga vridmoment samt rätt anpassade tillbehör. Det är därför som rekonditionerare, bil- och båtfirmor även bilentusiaster haft fullt förtroende för FLEX maskiner. Den nya polermaskinen PE 14-1 tar rondeller upp till Ø 250 mm, perfekt för behandling av stora horisontella och vertikala områden, t ex inom fordonsindustrin, sjö- och luftfartsområdet. 11

16 Mästare i alla klasser. FLEX programmet för professionell stenbearbetning. 12

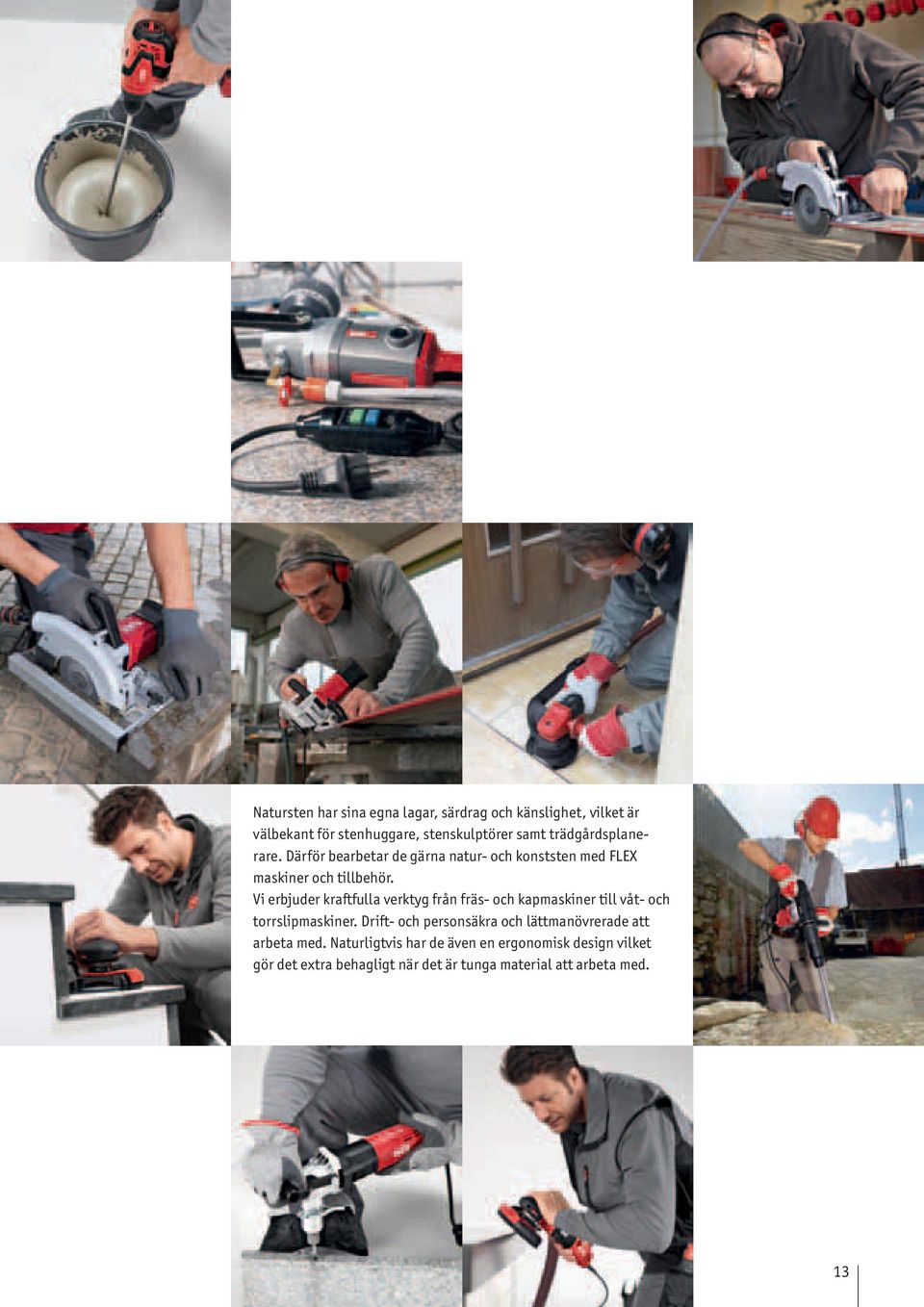

17 Natursten har sina egna lagar, särdrag och känslighet, vilket är välbekant för stenhuggare, stenskulptörer samt trädgårdsplanerare. Därför bearbetar de gärna natur- och konststen med FLEX maskiner och tillbehör. Vi erbjuder kraftfulla verktyg från fräs- och kapmaskiner till våt- och torrslipmaskiner. Drift- och personsäkra och lättmanövrerade att arbeta med. Naturligtvis har de även en ergonomisk design vilket gör det extra behagligt när det är tunga material att arbeta med. 13

18 14

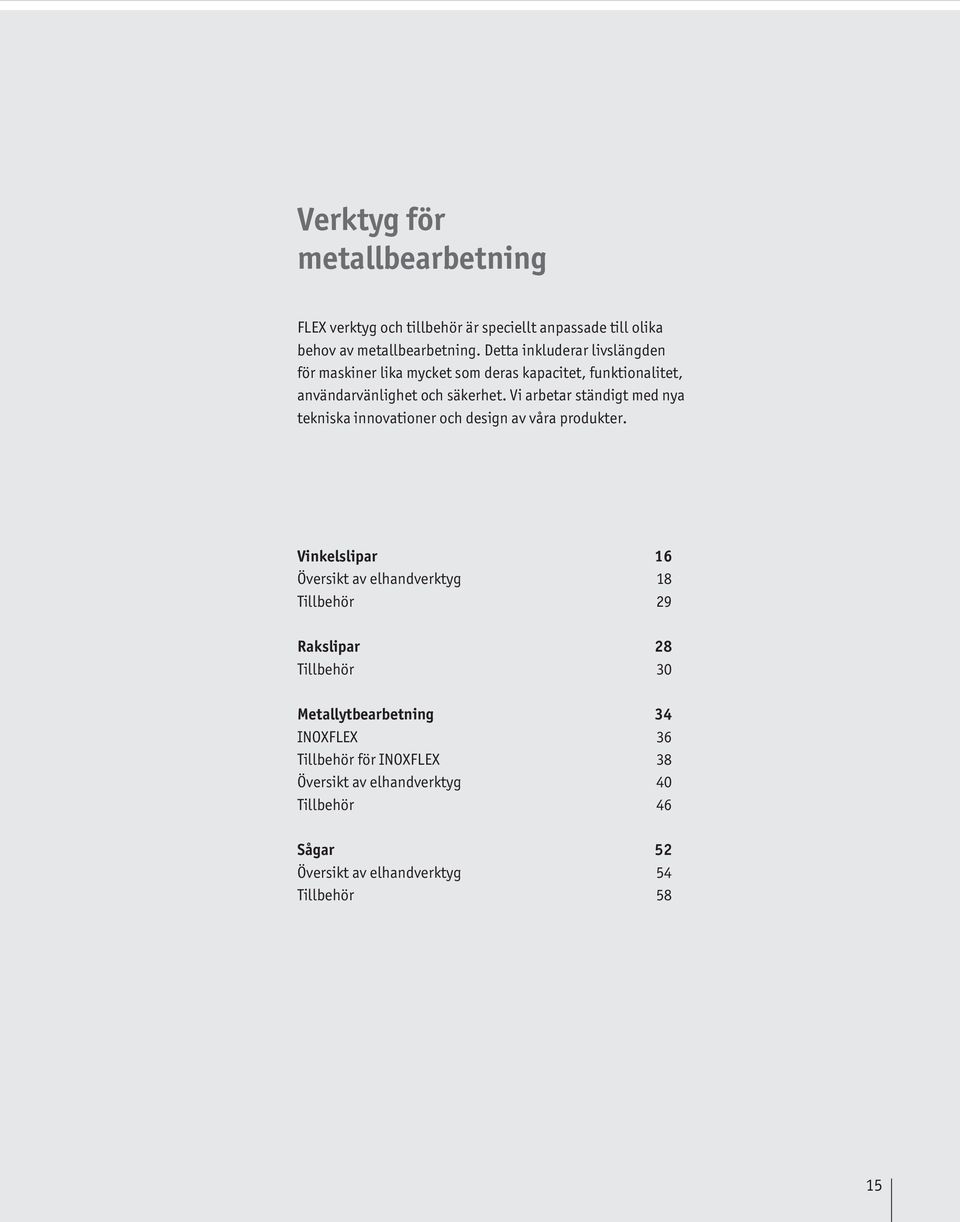

19 Verktyg för metallbearbetning FLEX verktyg och tillbehör är speciellt anpassade till olika behov av metallbearbetning. Detta inkluderar livslängden för maskiner lika mycket som deras kapacitet, funktionalitet, användarvänlighet och säkerhet. Vi arbetar ständigt med nya tekniska innovationer och design av våra produkter. Vinkelslipar Översikt av elhandverktyg Tillbehör Rakslipar Tillbehör Metallytbearbetning INOXFLEX Tillbehör för INOXFLEX Översikt av elhandverktyg Tillbehör Sågar Översikt av elhandverktyg Tillbehör

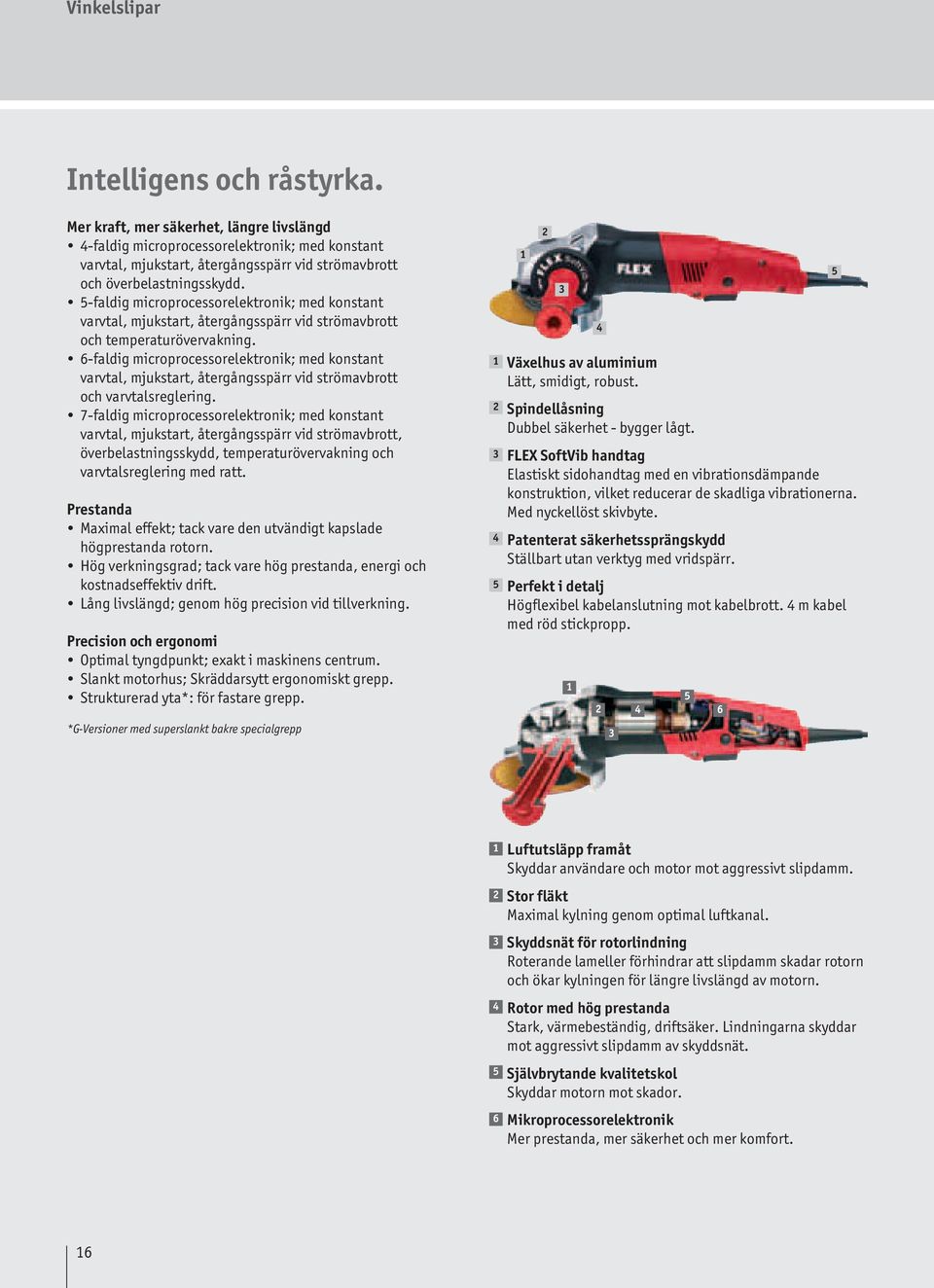

20 Vinkelslipar Intelligens och råstyrka. Mer kraft, mer säkerhet, längre livslängd 4-faldig microprocessorelektronik; med konstant varvtal, mjukstart, återgångsspärr vid strömavbrott och överbelastningsskydd. 5-faldig microprocessorelektronik; med konstant varvtal, mjukstart, återgångsspärr vid strömavbrott och temperaturövervakning. 6-faldig microprocessorelektronik; med konstant varvtal, mjukstart, återgångsspärr vid strömavbrott och varvtalsreglering. 7-faldig microprocessorelektronik; med konstant varvtal, mjukstart, återgångsspärr vid strömavbrott, överbelastningsskydd, temperaturövervakning och varvtalsreglering med ratt. Prestanda Maximal effekt; tack vare den utvändigt kapslade högprestanda rotorn. Hög verkningsgrad; tack vare hög prestanda, energi och kostnadseffektiv drift. Lång livslängd; genom hög precision vid tillverkning. Precision och ergonomi Optimal tyngdpunkt; exakt i maskinens centrum. Slankt motorhus; Skräddarsytt ergonomiskt grepp. Strukturerad yta*: för fastare grepp. *G-Versioner med superslankt bakre specialgrepp Växelhus av aluminium Lätt, smidigt, robust. Spindellåsning Dubbel säkerhet - bygger lågt. FLEX SoftVib handtag Elastiskt sidohandtag med en vibrationsdämpande konstruktion, vilket reducerar de skadliga vibrationerna. Med nyckellöst skivbyte. Patenterat säkerhetssprängskydd Ställbart utan verktyg med vridspärr. Perfekt i detalj Högflexibel kabelanslutning mot kabelbrott. 4 m kabel med röd stickpropp Luftutsläpp framåt Skyddar användare och motor mot aggressivt slipdamm. Stor fläkt Maximal kylning genom optimal luftkanal. Skyddsnät för rotorlindning Roterande lameller förhindrar att slipdamm skadar rotorn och ökar kylningen för längre livslängd av motorn. Rotor med hög prestanda Stark, värmebeständig, driftsäker. Lindningarna skyddar mot aggressivt slipdamm av skyddsnät. Självbrytande kvalitetskol Skyddar motorn mot skador. Mikroprocessorelektronik Mer prestanda, mer säkerhet och mer komfort. 16

21 Vinkelslipar Användarvänlig i minsta detalj 1 För extrema förhållanden Vinkelsliparna är optimalt skyddade mot grovt slipdamm tack vare en pulverbeläggning på statorn FixTec Snabbmutter För ett snabbt skivbyte; tryck ned spindellåsningen och vrid spännmuttern motsols. 3 MultiGrip System På Red Bear vinkelslip L 3206 C är främre greppet vibrationsdämpat och stegvist omställbart i Vibrationsdämpad En ytterligare vibrationsdämpning mellan motorhuset och bakre handtaget reducerar vibrationerna. Gäller vinkelsliparna L 3206 CD/L 3208 CD/L SoftVib Handtag Det elastiska SoftVib-handtagets vibrationsdämpande konstruktion reducerar vibrationsnivån med ca 60%. Användarens hand och armleder skonas och hela rörelseförmågan förbättras. 5 6 Utan vibrationsdämpning Med FLEX SoftVib handtag 6 Integrerad spännmutternyckel Med patenterad integrerad spännmutternyckel (patent nr. DE A1) och vibrationsdämpning för armar och händer. 17

22 Vinkelslipar Orginalet Alltid rätt val. I dag representerar FLEX marknadens mest innovativa program av vinkelslipar. Maskiner från 750 W till hela 2500 W med olika varvtalsområden och viktklasser. Effektiv microprocessorelektronik och utvändiga skyddsåtgärder mot aggressivt slipdamm. Speciella produktdetaljer som t ex SoftVib handtaget med inbyggd klo/spänn- Varvtal/min Effekt i W Skiva Ø mm Sten Betong, konst-, natur- och sandsten, lera Ytslipning Kapning < 30 mm Kapning > 30 mm Kapning < 5 mm Stål svart, galvaniserat, ohärdat Plåt < 5 mm, Profiler S < 5 mm Kapning > 5 mm Kantslipning Ytslipning Kapning > 10 mm Plattjärn < 5 mm, Profiler S > 5 mm Kantslipning Svetsfogsberedning Ytslipning L 3709/ L 3709/ LE L L 3309 FR L 3309 FRG L 1506 VR LE INOX L 3410 FR L 3410 VR L 1710 FRA L 3406 VRG NYTT! L NYTT! L L 3206 CD L 3208 CD LK Bästa val, bästa rekommendationer Passande, rekommederat Passar till en viss grad Inte rekommendabelt 18

23 Vinkelslipar mutternyckel hos de små vinkelsliparna eller FLEX MultiGrip-system med stegvis inställbart handtag som på vår kraftfullaste Red Bear (2500 W). Därmed erbjuder vi en av världens mest innovativa och omfångsrika program. En FLEX vinkelslip för alla tänkbara arbeten. Rostfritt stål Gjutjärn Icke-stål metaller, syntetiska material Tunnplåt T< 5 mm, Plattjärn T > 5 mm, Profiler S < 5 mm, Profiler > 5 mm mattpolerad Kapning, djup < 5 mm Kapning, djup > 5 mm Kantslipning Ytslipning Svetsfogsberedning Ytslipning Skär Gradning Kantslipning Skär Ytslipning Svetsfogsberedning Mattpolerning Gradning Rostborttagning Färgborttagning Rengörning OBS! Vid kapning med diamantskivor eller konsthartsbundna skivor krävs en speciell skyddskåpa. 19

24 Vinkelslipar Översikt av elhandverktyg L 3709/115 L 3709/125 LE Lätta vinkelslipar 750 W resp 800 W Utvändigt dammskydd av motor och växel. Mycket lätt, kort och hanterbar modell med ergonomisk design. Spindellåsning. Kompletterande stödhandtag. Nyckellös sprängskyddsinställning. Universalvinkelslip 900 W, 125 mm Mikroprocessorelektronik: med konstant varvtal, varvtalsreglering, mjukstart, återgångsspärr vid strömavbrott, överbelastningsskydd och temperaturövervakning. Slipen har dubbel kapsling som skyddar mot metalldamm, minskar motorbelastningen och förlänger serviceintervallen. Nyckellös sprängskyddsinställning. Steglös varvtalsreglering Vinkelslipen är väl anpassad för stål- och metallytbehandling. Perfekt till t ex karosseriarbeten och för montageföretag Utrustad med Kickback-stopp som stänger motorn när skivan låst fast. Spindellåsning. TEkniska data Max skivdiameter 115 mm Varvtal, tomgång /min Upptagen effekt 750 Watt Avgiven effekt 450 Watt Verktygsaxel M 14 Vikt 1,8 kg Typ L 3709/ TEkniska data Max skivdiameter 125 mm Varvtal, tomgång /min Upptagen effekt 800 Watt Avgiven effekt 470 Watt Verktygsaxel M 14 Vikt 1,8 kg Typ L 3709/ ! Tillbehör från sidan 30! 20 standardutrustning: 1 sprängskydd 115 Ø 1 handtag 1 spännbricka 1 spännmutter M 14 1 klonyckel standardutrustning: 1 sprängskydd 125 Ø 1 handtag 1 spännbricka 1 spännmutter M 14 1 klonyckel TEkniska data Max skivdiameter Varvtal, tomgång Upptagen effekt Avgiven effekt 125 mm /min 900 Watt 500 Watt Verktygsaxel M 14 Vikt 1,9 kg Typ LE LE i VÄSKA Tillbehör från sidan 30 standardutrustning LE : 1 sprängskydd 125 Ø 1 handtag 1 spännbricka 1 spännmutter M 14 1 klonyckel standardutrustning LE i VÄska 1 sprängskydd 125 Ø 1 handtag 1 spännbricka 1 spännmutter M 14 1 klonyckel 1 polstrad transportväska

25 Vinkelslipar Översikt av elhandverktyg L LE inox Vinkelslip 1010 W, 125 mm Kraftfull och 1010 W motor för snabbt arbetsförlopp. Epoxikapslad (fältspole) rotor. Nyckellös sprängskyddsinställning. Extremt robust skydd mot sprickande skivor. Kompakt, ergonomisk design - perfekt passform i handen. Den 3 gånger lindade rotorn minskar motorslitage och ökar livslängden. Spindellåsning och kompletterande stödhandtag. inoxflex, specialist på rostfritt och legerat stål W, 125 mm VR-elektronik: varvtalsreglering, konstant varvtal, mjukstart, återgångsspärr vid strömavbrott, temperaturövervakning. Kraftfull motor med hög verkningsgrad. Extremt lång livslängd tack vare perfekt kylning. Specialväxel: särskild utväxling för högt vridmoment i det mellersta och nedre varvtalsområdet. Eliminerar blåaktig missfärgning och oljud orsakade av värmeutveckling. Helt inkapslad elektronikmodul som skyddar mot metalldamm. Den 3 gånger lindade rotorn minskar motorslitage och ökar livslängden. Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Nyckellös sprängskyddsinställning. Spindellåsning. Enpolig brytare. Maskinen finns också för 110 V. TEkniska data Max skivdiameter 125 mm Varvtal, tomgång /min Upptagen effekt 1010 Watt Avgiven effekt 600 Watt Verktygsaxel M 14 Spännhals Ø 40,3 mm Storlek (LxBxH) 290 x 80 x 110 mm Vikt 2,2 kg Typ L standardutrustning: 1 sprängskydd 125 Ø 1 handtag 1 klonyckel 1 spännbricka 1 spännmutter M 14! Tillbehör från sidan 29! TEkniska data Max skivdiameter 125 mm Max skivdiameter 160 mm Varvtal, tomgång /min Upptagen effekt 1400 Watt Avgiven effekt 880 Watt Verktygsaxel M 14 Vikt 2,4 kg Typ LE INOX Tillbehör från sidan 29 standardutrustning: 1 sprängskydd 125 Ø 1 SoftVib handtag 1 spännbricka 1 FixTec snabbspännmutter M 14 21

26 Vinkelslipar Översikt av elhandverktyg L 3309 FR L 3309 FRG Vinkelslip 1010 W, 125 mm FR-elektronik: konstant varvtal, mjukstart, återgångsspärr vid elavbrott, överbelastningsskydd. Kraftfull motor med hög verkningsgrad. Extremt lång livslängd tack vare perfekt kylning. Lättviktare med ergonomisk utformad design. Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Säkerhetssprängskydd: patenterat, nyckellös inställning (DE C1). Spindellåsning. Maskinen finns också för 110 V. superslimmad vinkelslip för alla ytor W, 125 mm FR-elektronik: konstant varvtal, mjukstart, återgångsspärr vid elavbrott, överbelastningsskydd. Kraftfull motor med hög verkningsgrad. Extremt lång livslängd tack vare perfekt kylning. Lättviktare med ergonomisk utformad design. Slimmat bakre grepp med dammskyddad underliggande strömbrytare. Spärrknapp och arretering. Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Säkerhetssprängskydd: patenterat, nyckellös inställning (DE C1) Spindellåsning. Maskinen finns också för 110 V. TEkniska data Max skivdiameter 125 mm Varvtal, tomgång /min Upptagen effekt 1010 Watt Avgiven effekt 610 Watt Verktygsaxel M 14 Vikt 1,9 kg Typ L 3309 FR ! Tillbehör från sidan 29! 22 standardutrustning: 1 sprängskydd 125 Ø 1 SoftVib-handtag 1 spännbricka 1 FixTec snabbspännmutter M 14 TEkniska data Max skivdiameter 125 mm Varvtal, tomgång /min Upptagen effekt 1010 Watt Avgiven effekt 610 Watt Verktygsaxel M 14 Vikt 1,9 kg Typ L 3309 FRG Tillbehör från sidan 29 standardutrustning: 1 sprängskydd 125 Ø 1 SoftVib-handtag 1 spännbricka 1 FixTec snabbspännmutter M 14

27 Vinkelslipar Översikt av elhandverktyg Lk 604 L 1506 VR Vinkelslip med optimal balans W, 175 mm Kraftfull motor med hög verkningsgrad. Extremt lång livslängd tack vare perfekt kylning. TIPS: Arbeta utan skyddskåpa vid användning av elastisk sliprondell. För lacker rekommenderar vi L 3403 VRG. Spindellåsning. Vinkelslip med varvtalsreglering W, 125 mm VR-elektronik: konstant varvtal, mjukstart, överbelastningsskydd och val av varvtal. Kraftfull motor med hög verkningsgrad. Extremt lång livslängd tack vare perfekt kylning Spindellåsning. Maskinen finns också för 110 V. TEkniska data Max skivdiameter 175 mm Varvtal, tomgång 4000 /min Upptagen effekt 1200 Watt Avgiven effekt 720 Watt Verktygsaxel M 14 Vikt 3,2 kg Typ LK standardutrustning: 1 sidohandtag 1 klonyckel 1 elastisk rondell 170 Ø + spännmutter M 14!! TEkniska data Max skivdiameter Varvtal, tomgång Upptagen effekt Avgiven effekt Vikt Tillbehör från sidan 29 Tillbehör från sidan mm /min 1200 Watt 700 Watt 1,9 kg Typ L 1506 VR standardutrustning: 1 sidohandtag 1 sprängskydd 125 Ø 1 klonyckel 1 spännmutter M 14 1 spännbricka 1 kardborre-tallrik 115 Ø 23

28 Vinkelslipar Översikt av elhandverktyg L 3410 FR L 3410 VR Vinkelslip med överlägsen kraft W, 125 mm FR-elektronik: varvtalsreglering, konstant varvtal, mjukstart, återgångsspärr vid strömavbrott, temperaturövervakning. Kraftfull motor med hög verkningsgrad. Extremt lång livslängd tack vare perfekt kylning. Lättviktare med ergonomisk utformad design Avvibrerat SoftVib-handtag med patenterad spännmutternyckel Säkerhetssprängskydd: patenterat, nyckellös inställning (DE C1) Spindellåsning Maskinen finns också för 110 V. Vinkelslip med varvtalsreglering W, 125 mm VR-elektronik: varvtalsreglering, konstant varvtal, mjukstart, återgångsspärr vid strömavbrott, temperaturövervakning. Kraftfull motor med hög verkningsgrad. Extremt lång livslängd tack vare perfekt kylning. Lätt ergonomisk design, ligger perfekt i handen Universalmaskin för slipning och kapning tack vare steglöstvarvtal Avvibrerat SoftVib-handtag med patenterad spännmutternyckel Säkerhetssprängskydd: patenterat, nyckellös inställning (DE C1) Spindellåsning Maskinen finns också för 110 V. TEkniska data Max skivdiameter 125 mm Varvtal, tomgång /min Upptagen effekt 1400 Watt Avgiven effekt 880 Watt Verktygsaxel M 14 Vikt 2,2 kg Typ L 3410 FR ! Tillbehör från sidan 29! 24 standardutrustning: 1 sprängskydd 125 Ø 1 SoftVib-handtag 1 spännbricka 1 FixTec snabbspännmutter M 14 TEkniska data Max skivdiameter 125 mm Varvtal, tomgång /min Upptagen effekt 1400 Watt Avgiven effekt 880 Watt Verktygsaxel M 14 Vikt 2,2 kg Typ L 3410 VR Tillbehör från sidan 29 standardutrustning: 1 sprängskydd 125 Ø 1 SoftVib-handtag 1 spännbricka 1 FixTec snabbspännmutter M 14

29 Vinkelslipar Översikt av elhandverktyg L 1710 FRa L 3406 VRG klassisk vinkelslip med extra lågt växelhus W, 125 mm FR-elektronik: konstant varvtalskontroll, mjukstart och överbelastningsskydd. Kraftfull motor med hög verkningsgrad. Extremt lång livslängd tack vare perfekt kylning. Extra lågt växelhus för trånga utrymmen. Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Nyckellös sprängskyddsinställning och spindelslåsning. Lättviktsdesign. Vinkelslip med varvtalsreglering W, 125 mm VR-elektronik: varvtalsreglering, konstant varvtal, mjukstart, återgångsspärr vid strömavbrott, temperaturövervakning. Universalmaskin med steglöst varvtal för slipning och polering. Kraftfull 1400 W motor med hög verkningsgrad. Extremt lång livslängd tack vare perfekt kylning. Lätt, ergonomisk design med smalt grepp. Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Nyckellös sprängskyddsinställning. Strömbrytare med spärrknapp och spindellåsning. Maskinen finns också för 110 V. TEkniska data Max skivdiameter 125 mm Varvtal, tomgång /min Upptagen effekt 1400 Watt Avgiven effekt 880 Watt Verktygsaxel M 14 Vikt 2,4 kg Typ L 1710 FRA standardutrustning: 1 sprängskydd 125 Ø 1 SoftVib-handtag 1 spännbricka 1 spännmutter M 14! Tillbehör från sidan 29! TEkniska data Max skivdiameter 125 mm Max skivdiameter 160 mm Varvtal, tomgång /min Upptagen effekt 1400 Watt Avgiven effekt 880 Watt Verktygsaxel M 14 Vikt 2,2 kg Typ L 3406 VRG Tillbehör från sidan 29 standardutrustning: 1 sprängskydd 125 Ø 1 SoftVib-handtag 1 spännbricka 1 FixTec snabbspännmutter M 14 25

30 Vinkelslipar Översikt av elhandverktyg nytt L L nytt kraftfull vinkelslip W, 230 mm Kraftfull motor och växellådshus. Den stabila och robusta växellådan samt det metallinkapslade spindellagret ger ökad tillförlitlighet och hållbarhet. Ergonomiskt utformad maskin med mycket slimmat motorhus för optimal kontroll och hantering. Extra vibrationsdämpning mellan motorhuset och bakre handtaget reducerar vibrationerna. Avvibrerat SoftVib-handtag, monterbart i tre positioner med patenterad spännmutternyckel. Bakre handtaget är gummibelagt för säkrare grepp. Strömbrytare med spärrknapp och spindellåsning. Återgångsspärr vid strömavbrott. Mjukstart för säkrare start och mindre risk för överbelastning av nätet. Spindellåsning. Nyckellös sprängskyddsinställning. Sprängskydd, extra tillbehör ( ). kraftfull vinkelslip, 2400 W, 230 mm Kraftfull motor och växellådshus. Den stabila och robusta växellådan samt det metallinkapslade spindellagret ger ökad tillförlitlighet och hållbarhet. Ergonomiskt utformad maskin med mycket slimmat motorhus för optimal kontroll och hantering. Avvibrerat SoftVib-handtag, monterbart i tre positioner med patenterad spännmutternyckel. Bakre handtaget är gummibelagt för säkrare grepp. Strömbrytare med spärrknapp och spindellåsning Återgångsspärr vid strömavbrott. Mjukstart för säkrare start och mindre risk för överbelastning av nätet. Spindellåsning. Nyckellös sprängskyddsinställning. Sprängskydd, extra tillbehör ( ). TEkniska data Max skivdiameter 230 mm Varvtal, tomgång 6500 /min Upptagen effekt 2100 Watt Avgiven effekt 1250 Watt Verktygsaxel M 14 Spännhals Ø 64 mm Vikt 5,2 kg Typ L ! Tillbehör från sidan 29! 26 standardutrustning: 1 sprängskydd 230 Ø 1 SoftVib-handtag 1 klonyckel BL 5 1 spännbricka 1 spännmutter M 14 TEkniska data Max skivdiameter 230 mm Varvtal, tomgång 6500 /min Upptagen effekt 2400 Watt Avgiven effekt 1450 Watt Verktygsaxel M 14 Spännhals Ø 64 mm Vikt 5,8 kg Typ L Tillbehör från sidan 29 standardutrustning: 1 sprängskydd 230 Ø 1 SoftVib-handtag 1 klonyckel BL 5 1 spännbricka 1 spännmutter M 14

31 Vinkelslipar Översikt av elhandverktyg L 3206 Cd L 3208 Cd Vinkelslipen Red Bear gör tuff kapning och slipning enklare W, 230 mm Kraftfull motor med hög verkningsgrad. Extremt lång livslängd tack vare perfekt kylning MultiGrip-System med vibrationsdämpning. Främre SoftVibhandtaget är stegvis ställbart i 180, med säkerhetsraster. Kapsnitt både till höger och vänster då bakre handtaget är vridbart 2 x 90 Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Mjukstart för säkrare start och mindre risk för överbelastning av nätet. Lågt utformat växelhus av aluminium. Nyckellös sprängskyddsinställning Spindellåsning. Maskinen finns också för 110 V. Vinkelsipen Red Bear valet vid riktigt krävande applikationer W, 180 mm Kraftfull motor med hög verkningsgrad. Extremt lång livslängd tack vare perfekt kylning MultiGrip-System med vibrationsdämpning. Främre SoftVibhandtaget är stegvis ställbart i 180, med säkerhetsraster Kapsnitt både till höger och vänster då bakre handtaget är vridbart 2 x 90. Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Mjukstart för säkrare start och mindre risk för överbelastning av nätet. Lågt utformat växelhus av aluminium. Nyckellöst ställbart snabbsprängskydd. Nyckellös sprängskyddsinställning. Spindellåsning. TEkniska data Max skivdiameter 230 mm Varvtal, tomgång 6500 /min Upptagen effekt 2500 Watt Avgiven effekt 1700 Watt Verktygsaxel M 14 Vikt 6,2 kg Typ L 3206 CD standardutrustning: 1 sprängskydd 230 Ø 1 SoftVib-handtag 1 klonyckel 1 spännbricka 1 spännmutter M 14! Tillbehör från sidan 29! TEkniska data Max skivdiameter 180 mm Varvtal, tomgång 8500 /min Upptagen effekt 2500 Watt Avgiven effekt 1700 Watt Verktygsaxel M 14 Vikt 6 kg Typ L 3208 CD Tillbehör från sidan 29 standardutrustning: 1 sprängskydd 180 Ø 1 SoftVib-handtag 1 klonyckel 1 spännbricka 1 spännmutter M 14 27

32 Rakslipmaskiner Översikt av elhandverktyg H 1105 VE H 1127 VE Rakslip med reducerat varvtal. 710 W VE elektronik: steglöst varvtalsjustering och överbelastningsskydd. Spännhals: Ø 40 mm. Maskinlängd: ca 330 mm. Halslängd: ca 53 mm för optimal hantering och för att nå svåråtkomliga utrymmen. Lämplig för finslipning med slipstift och lamellskivor upp till max 25 m/sek. Maskinen finns också för 110 V. Långhalsad rakslip med högt varvtal. 710 W VE elektronik: steglöst varvtalsjustering och överbelastningsskydd Spännhals: Ø 40 mm. Längd: 60 mm. Maskinlängd: ca 325 mm. Långhalsad rakslip för optimal avverkning. Lämplig tillsammans med slipstift/pinnfräs för t e x PCB sanering. Lätt vikt och ergonomisk design. Maskinen finns också för 110 V. TEkniska data Max slipskive Ø, bakelit/ keramiskt 30 mm Max slipskive Ø, fiber förstärkta 50 mm Verktygsaxel Ø 3, 6, 8 mm, ¼ Varvtal, tomgång /min Upptagen effekt 710 Watt Avgiven effekt 420 Watt Vikt 2,1 kg Typ H 1105 VE ! Tillbehör från sidan 30! 28 standardutrustning: 1 spännhylsa 6 mm Ø med spännmutter 1 stoppnyckel SW 14 1 nyckel SW 19 TEkniska data Max slipskive Ø, bakelit/ keramiskt 30 mm Max slipskive Ø, fiberförstärkta 50 mm Verktygsaxel Ø 3, 6, 8 mm, ¼ Varvtal, tomgång /min Upptagen effekt 710 Watt Avgiven effekt 420 Watt Vikt 1,8 kg Typ H 1127 VE Tillbehör från sidan 30 standardutrustning: 1 spännhylsa 6 mm Ø med spännmutter 1 stoppnyckel SW 14 1 nyckel SW 19

33 Vinkelslipar Tillbehör sprängskydd för FLEX vinkelslipmaskiner spängskydd, slipning sprängskydd, kapning Vagn och skydd för utsug Passar till Erfordras vid användning av konsthartsbundna slipskivor Ø mm L 3709/ L 3709/ LE L LE INOX L 1710 FRA L 3406 VRG L 3309 FR L 3309 FRG L 3410 FR L 3410 VR L /L L 3206 CD L 3208 CD

34 Vinkelslipar Tillbehör spännhylsor för H 1105 VE och H 1127 VE spännhylsa sc-vl polerlamellskiva för metall och rostfritt, bomberad kapskivor Spännhylsa med spännmutter för t ex slipstift. dimensioner FPE 3 Ø ¼ Ø Ø Ø diamantjet - diamant kapskiva, standard betong Snabb, långlivad universaldiamantkapskiva för betong och sten. Tar bort lättare skador och repor t ex fläckar, rostfläckar, ritsar mm. Förberedning och slipning samt polering av svetsfogar. Lämplig för slipning, rengöring och efterbehandling av rostfritt stål, stål, titanlegeringar, lättmetall, metaller, icke järnmetaller och plaster. dimensioner korn FPE 125 Ø x 22,2 medium Ø x 22,2 fine kardborresystem för L 3406 VRG stödrondell, M 14 Elastisk stödrondell med kardborrefäste. dimensioner FPE 125 Ø x 22, dimensioner FPE 230 Ø x 22, stödrondell, M14 Beteckning dimensioner FPE 115 Ø Ø diamantjet - diamantkapskiva, Premium Lamellslipskivor Snabb, långlivad diamantkapskiva med slutna diamantsegment. Lämplig för t ex plattor, marmor, tegel, granit och natursten. dimensioner FPE 115 Ø x 22, dimensioner FPE 125 Ø x 22, Lamellslipskiva för metall och rostfritt Bearbetning av svetsfogar. Tar bort fläckar och pärlor efter svetsning. Brytning och avrundning av kanter. För slipning av metaller, rostfritt stål, legerat och olegerat stål, lättmetaller, icke järnhaltiga metaller, konstruktionsstål och gjutjärn. slippapper, PURFLEX 12 mm cellgummirondell för jämn tryckfördelning vid polering och lackförsegling. Kardborrefäste. dimensioner FPE 115 Ø Ø Idealiskt för arbete på trä och metall. Kardborrefäste. Beteckning dimensioner korn FPE d115 Pu-P24 VE Ø P d115 Pu-P40 VE Ø P d115 Pu-P60 VE Ø P d115 Pu-P80 VE Ø P d115 Pu-P100 V Ø P d115 Pu-P120 VE Ø P d115 Pu-P150 VE Ø P d115 Pu-P180 VE Ø P dimensioner korn FPE 125 Ø x 22,2 P Ø x 22,2 P

35 Vinkelslipar Tillbehör slippapper, ZiRCOFLEX Polersvamp, blå slippapper, CERaFLEX Idealisk för hög avverkning på trä och metall. Textilryggen är extremt rivhållfast och ger hög kostnadseffektivitet. Kan användas med kardborrondell max Ø 125 mm. Kardborrefäste. Beteckning dimensioner korn FPE d125-8 Zi-a40 VE Ø a d125-8 Zi-a60 VE Ø a d125-8 Zi-a80 VE Ø a Idealisk för slipning av rostfritt stål och slipning av svetsfogar. Textilryggen har extrem rivstyrka. Låg värmeutveckling och längre livslängd garanterar hög kostnadseffektivitet. Kan användas med kardborrerondell max Ø 125 mm. Kardborrefäste. Polersvamp, vit Medelhård polersvamp av grov skumstruktur med hög rivresistens. Baksida av kardborre för säker fastsättning och centreringshjälp. Särskilt lämplig för väderbitna, matta lacker och repor. För bästa resultat används tillsammans med Special- Polish finslipningspasta. Beteckning dimensioner FPE Ps-B Ø x Ps-B Ø x Medelhård polersvamp av fin skumstruktur med hög rivresistens. Baksida av kardborre för säker fastsättning och centreringshjälp. Särskilt lämplig för borttagning av mindre repor och ränder. För bästa resultat används tillsammans med SpecialPolish finslipningspasta. slippapper, CORkFLEX Filtskiva av naturfiber Beteckning dimensioner korn FPE d125 CE-k80 VE Ø k d125 CE-k120 VE Ø k d125 CE-k180 VE Ø k Idealisk för djuprengöring av ytan. Korken ger arbetsytan en större glans och bättre lyster. Finslipningpapper med grov struktur och stabil väv. Minskar värmeutvecklingen på ytan och ger 3 gånger längre livslängd än jämförbara produkter. Kan användas med kardborrerondell max Ø 125 mm. Kardborrefäste. Beteckning dimensioner korn FPE d125 CO-P280 VE Ø P d125 CO-P400 VE Ø P d125 CO-P800 VE Ø P Idealisk för polering av rostfritt stål, icke järnhaltiga metalller, träytor, mineralbaserade material, färger, glas, akryl glas. I kombination med rätt polermedel och oljor även för försegling och ytfinhet. Beteckning dimensioner FPE Ps-W Ø x Ps-W Ø x stödrondell för LG 1707 FR och Lk 604 Elastisk stödrondell, M 14 spännmutter M14 Stödrondell med spännmutter för fiberrondeller. För elastisk stödrondell. dimensioner FPE 170 Ø FPE axialborstar för L 3406 VRG, L 1710 FRa Beteckning dimensioner Typ FPE FP d125 H VE5 125 Ø hård FP d125 s VE5 125 Ø mjuk ståltråd 0,3 mm Vågformad, M 14-fäste. dimensioner FPE 60 Ø ståltråd 0,5 mm Tvinnad, M 14-fäste. dimensioner FPE 65 Ø

36 Vinkelslipar Tillbehör Tillbehör dimensioner FPE LE /3709 L LE L 3309 /L 3410 L 1506 VR L 3406 VRG L 1710 FRa L /L L 3206 Cd L 3208 Cd stenkapning med diamantklingor kapsprängskydd, 125 mm Med skena och utsug Ø 32 mm för kapskivor Ø 125 mm för fläns utan mutter. 125 Ø kapsprängskydd, 230 mm För drag- och skjutsnitt med dammsugare och justerbart anslag. Utsugadapter med Ø 32 mm ytter, spännhals Ø 62 mm. Sågdjup max 65 mm. 230 Ø snabbspännmutter FixTec snabbspännmutter M14 För nyckellöst skivbyte, godkänd för skivor upptill Ø mm sds snabbspännmutter M 14 För verktygslöst slipskivebyte för skivor mellan Ø mm lämplig inte lämplig 32

37 Vinkelslipar Tillbehör Tillbehör Handtag Typ Beteckning dimensioner (L x B x H) FPE LE /3709 L LE L 3309 /L 3410 L 1506 VR L 3406 VRG L 1710 FRa L /L L 3206 Cd L 3208 Cd softvib handtag Det elastiska SoftVib handtaget är isolerat från maskinkroppen av dämpande element som kraftigt reducerar vibrationerna. M softvib handtag Det elastiska SoftVib handtaget är isolerat från maskinkroppen av dämpande element som kraftigt reducerar vibrationerna. Sparar handleder och gör arbetet effektivare. M M Handtag, M10-fäste Kompletterande handtag för vinkelslip, M10-fäste Transportväska Transportväska, metall Liten transportväska i metall för alla vinkelslipar med max skivdiameter Ø 125 mm Transportväska, plast UTAN INSATS. För maskinerna L 3709, LE , L välj För maskinerna OS/OSE 80-2, OD/ODE 100 2, ORE välj Tk-L 360x228x x 228 x Väskinsats till transportväska Passande insats för transportväska För vinkelslipar L 3709, L och LE TkE L3709/L10-10/LE

38 Metallytbearbetning Söker du en problemlösare för perfekt finish på känsliga ytor? I vinklar och vrår. Fort och mjukt. På alla känsliga ytor även runda. Med FLEX ytbehandlingsprogram får du alltid glänsande resultat. Med våra specialmaskiner och tillbehör erbjuder vi dig idealiska system med perfekt resultat. Vi tillhandahåller maskiner för i stort sett all slags ytbehandling. Alla verktyg håller angivna varvtal tack vare den optimala elektroniken. Dina krav på perfekta slipresultat är drivkraften i vår produktutveckling. 34

39 Metallytbearbetning Specialister för bearbetning av rostfritt stål Maskiner System Ytslipning Ytpolering Svetsslipning Svetsfogslipning Svetsfogslipning på svårtillgängliga ställen Linjär bild Ytslipning Ytsatinering Ytpolering Rörslipning Rörsatinering Rörpolering Slipning på svåråtkomliga ställen Polering på svåråtkomliga ställen Fasning i hörnen INOXFLEX LE INOX Långhalsad vinkelslip LLK 1503 VR Satineringsmaskin LP 1503 VR Svetsfog- och rörbandslip LBR 1506 VRA Rörbandslipen Boa LRP 1503 VRA Bandfil LBS 1105 VE Fingerslipmaskin för trånga hörn och kanter ST 1005 VE Bästa val, bästa rekommendationer Passande, rekommederat 35

40

41 Metallytbearbetning INOXFLEX INOXFLEX. Specialisten på ytbearbetning av rostfritt stål och stållegeringar. Varvtalsreglering för anpassning av hastigheten under slipning och polering. Hastigheten förblir konstant även under belastning. LE INOX har en mjuk och ryckfri start. Temperaturkontrollen förhindrar brända lindningar. Oavsiktlig start av maskinen efter ett strömavbrott, kräver omstart. Skador som orsakas av metalldamm förhindras av en helt inkapslad elektronikmodul. Överlägsen prestanda Kraftfull stark 1400 W motor för snabbt arbetsförlopp. Utrustad med elektronisk konstant hastighetskontroll. FixTec snabblåsmutter För verktygslöst snabbt skivbyte. SoftVib handtag Handtaget absorberar vibrationer och skyddar lederna. Säker 3-faldigt lindad rotor som skyddar mot metalldamm. Därför minskar motorns slitage. Överbelastningsskydd av ankaret (fläkt sidan) förlänger också livslängden. Optimalt anpassad Speciell reduktionsväxel för högt vridmoment i det mellersta och lägsta varvtalsområdet. Tack vare den låga värmeutvecklingen förhindras blå missfärgning och missformning. Robust Armerad lindning på ankaret (kommutator sida) skyddar mot avlagringar och skador på ankaret och kommutatorn. Verktygslös Sprängskydd med verktygslös inställning. Enkel och snabb anpassning till olika arbetsställningar. Slitstark rotor Epoxibelagd lindning på rotorn/fältspolen skyddar mot aggressivt damm och kortslutning. Spindelstopp Enkelt verktygsbyte med integrerad spindellåsning. Skyddas från oavsiktlig start. 37

42 Metallytbearbetning Tillbehör för INOXFLEX INOXFLEX LE INOX i set. Typ Lamellrondell Kapskiva tunn Ø mm FixTec M 14* Kardborrefäste SC-VL Poler Lamellrondell Slipskiva 125 x 22,2 125 x 1 x 22,2 125 x 22,2 125 x 6 x 22,2 FPE Korn Art nr FPE Art nr FPE Korn Art nr FPE Korn Art nr 10 P medium A medium P fine S fine Rekommenderat varvtal APPLIKATIONER Vad ska du göra? Passar för! Bearbetning av svetsfogar. Ta bort fläckar och pärlor efter svetsning. Brytning och avrundning av kanter. För slipning av metaller, rostfritt stål, legerat och olegerat stål, lättmetaller, icke järnhaltiga metalller, konstruktionsstål och gjutjärn. Kapning av tunnväggiga rör, profiler och plattjärn. Mycket tunn skiva för snabb kapning med liten kraftinsats. Minskat kaptryck med extremt lite slipspån ger kalllare kapningar. För gradfria kanter och förhindrar blå missfärgningar. Tar bort lättare skador och repor. Ta bort fläckar, rostfläckar och ritsar. Förberedning och slipning samt polering av svetsfogar. För slipning, rengöring och efterbehandling av rostfritt stål, stål, titanlegeringar, lättmetall, metaller, ickejärnmetaller och plaster. Slipning av svetsfogar. Fläckborttagning. Högkvalitativ ytbearbetning av svetsfogar i ett enda arbetssteg. Den perfekta skivan för ett snabbt arbete med högsta kvalitet. Idealisk för legerat och höglegerat stål, kromat och förnicklat stål, titan, lättmetall, icke-järnmetaller och stål. 38

43 Metallytbearbetning Tillbehör för INOXFLEX PYRAFLEX SC-skiva rengöringrondell Filtrondell PP-W PP-B PP-C FPE Korn Art nr FPE Korn Art nr FPE Art nr FPE FPE FPE 10 A 160 (K 120) coarse hard (~ 700 g) 1 (~ 700 g) 1 (~ 1 kg) 10 A 65 (K 280) medium soft A 45 (K 400) very fine Art nr Art nr Art nr 10 A 30 (K 600) Tar bort repor och frässpår på rostfritt stål. Tar bort små skador och repor. Förpolering och polering av rostfritt stål. Filtrondell för användning med polerpasta och polercreme. Skapar en ytfinish enligt dina krav på utseende och yta. Förberedande behandling innan polering. PYRAFLEX ger dig ett snabbare arbetsförlopp jämfört med konventionella slipskivor. Vartannat arbetssteg kan normalt utelämnas. Arbetstiden förkortas vilket ger bättre ytfinish och ökad utslitningstid. För alla typer av stål, särskilt lämpliga för rostfria stål, titan, nickel, kobolt och kromlegeringar. Tar bort fläckar, rostfläckar, repor och smuts. Tar bort fläckar vid svetsfogar av tunna plåtar utan blåanlöpning. För slipning, rengöring och efterbehandling av rostfritt stål, stål, titanlegeringar, lättmetaller, icke-järnmetaller och plaster. Högglans- och spegelglanspolering. Materialet är mycket absorberande och kletar inte. Arbetar mycket snabbt och effektivt med hög ytfinhet. Steg 1: PP-W Förslippasta Steg 2: PP-B Högglanspasta Steg 3: PP-C Slutfinish creme 39

44 Metallbearbetning Översikt av elhandverktyg och tillbehör LE INOX Set Tillbehör för INOXFLEX LE Vinkelslipen INOXFLEX en specialist på rostfritt och legerat stål. Ø 125 mm 1400 W VR elektronik: varvtalsreglering, konstant varvtal, mjukstart, återgångsspärr vid strömavbrott, temperaturövervakning. Kraftfull motor med hög verkningsgrad. Extremt lång livslängd tack vare perfekt kylning. Specialväxel: särskild utväxling för högt vridmoment i det mellersta och nedre varvtalsområdet. Eliminerar blåaktig missfärgning och oljud orsakade av värmeutveckling. Helt inkapslad elektronikmodul som skyddar mot metalldamm. Den 3 gånger lindade rotorn minskar motorslitage och ökar livslängden. Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Nyckellös sprängskyddsinställning. Spindellåsning. Enpolig brytare. Maskinen finns också för 110 V. PoliSet Mini Stödrondell med 8 hål Stödrondell, tjock M 14 Poleringsset bestående av poleringspasta, vit och blå vardera ca 100 g och polercreme 100 g. Beteckning FPE PP - W/B/C 1 set Stödrondell med 8-hålssystem för optimalt dammutsug till alla FLEX kardborreverktyg Ø 125 mm. 3 mm skumgummidämpning minskar skjuvkraften mellan stödrondell och slipverktyg. Tack vare de långa kardborrekrokarna ökar temperaturtåligheten vid hög belastning. Beteckning dimensioner FPE SP d125-8 H/F 125 Ø FixTec snabbspännmutter M14 Stödrondell med tjockt skumgummistöd och kardborrefäste. Utjämnar trycket under slipning och polering. Beteckning dimensioner FPE kardborre 125 Ø x M TEkNISka data Max skivdiameter 125 mm Max skivdiameter 160 mm Varvtal, tomgång /min Upptagen effekt 1400 Watt Avgiven effekt 880 Watt Verktygsaxel M 14 Vikt 2,4 kg Typ LE INOX Set Standardutrustning: 1 sprängskydd 125 Ø 1 SoftVib-handtag 1 spännbricka 1 FixTec snabbspännmutter M 14 1 lamellskiva P 60 1 slipskiva 6 A medium 1 SC-VL lamellrondell medium 1 SC-skiva, grov 1 SC-skiva medium 1 SC-skiva, fin 1 PyraFLEX A PyraFLEX A 65 1 PyraFLEX A 45 1 PyraFLEX A 30 3 GlossFLEX Disc 1 slippapper kardborrefäste 1 Poli Set mini 1 insats till transportväska 1 transportväska, plast För nyckellöst skivbyte, godkänd för skivor upp till Ø mm. FPE Transportväska, plast Transportväska av slagtålig plast för INOXFLEX LE Insats för transportväska Beteckning Storlek FPE (LxBxH) Tk-L 530x375x x 375 x Insats till transportväska för LE INOX för enkel funktion. Beteckning FPE TkE LE14-7 INOX

45 Metallbearbetning Översikt av elhandverktyg LP 1503 VR LP 1503 VR Set Satineringsmaskin för högglänsande ytor VR fullvågselektronik: konstant varvtal, mjukstart, överbelastningsskydd och val av varvtal. Justerbart sprängskydd för slipverktyg max Ø 115 mm. Nyckellöst byte av verktyg. Steglöst varvtal för optimal bearbetning satinering, strukturering, gradborttagning av stål och ädelmetallytor. Passar även bra till borstning av träytor med slipmopp. Maskinen finns också för 110 V. Bekväm satinering med gummiluftrulle. Luftpolstret känner av ytan. För en linjär bild på ytan vid slipning och polering. TEkNISka data Upptagen effekt Avgiven effekt Max verktygdiameter Verktygsbredd Verktygsaxel Varvtal, tomgång Vikt! Tillbehör från sidan Watt 700 Watt 115 mm 100 mm 19 mm /min 3,1 kg Typ LP 1503 VR LP 1503 VR Set Standardutrustning LP 1503 VR Set: 1 luftpump 1 gummiluftrulle 1 drivrulle 1 sats distansringar 1 slipväv A 280/fine 1 sliphylsa, P 60 1 sliphylsa, P sliphylsa, P slipvävhylsa, röd A slipvävhylsa, blå, A slippolerhylsa, S slippolerhylsa, S drivremmar med kardborre 1 kardborrevävband 2 kardborreslipband P kardborrepolerband S transportväska Slipa enkelt och lätt runtom röret på en och samma gång. Gummidrivrulle och slipväv ger ett högglansigt rostfritt resultat. 41

46 Metallbearbetning Översikt av elhandverktyg LBS 1105 VE LBS 1105 VE Set Bandfil Kraftfull motor med hög verkningsgrad. Extremt lång livslängd tack vare perfekt kylning. VE-elektronik: för steglöst val av bandhastighet. Sliphuvudet är svängbart i 140. Sliparm 9 mm eller 30 mm. Snabbt och enkelt nyckellöst bandbyte. Maskinen finns också tillgänglig för 110 V. Bandfilen - specialisten för svåråtkomliga utrymmen. Svetsslipning och polering på ställen som är svåra att nå. Även användbar i invändiga rör. Standardutrustning LBS 1105 VE: 1 sliparm 9 mm 1 slipbandset för 9 mm sliparm, P 40/P 120/P sidohandtag 1 sexkantsnyckel SW 5 TEkNISka data Upptagen effekt Avgiven effekt Bandhastighet! Tillbehör från sidan Watt 420 Watt 4-12 m/sek Banddimensioner LBS 1105 VE 533 x 4-9 mm Banddimensioner LBS 1105 VE Set 533 x 4-30 mm Vikt 2,5 kg Typ LBS 1105 VE LBS 1105 VE Set Standardutrustning LBS 1105 VE Set: 1 sliparm, spetsig, 9 mm 1 sliparm, med stor rulle, Ø 30/30 mm 2 slipband, P 60, 4 mm 2 slipband, P 120, 4 mm 2 slipband, P 60, 9 mm 2 slipband, P 120, 9 mm 2 slipband, P 60, 30 mm 2 slipband, P 120, 30 mm 1 slipväv, A 240, 9 mm 1 slipväv, A 240, 30 mm 1 sidohandtag 1 sexkantsnyckel SW 5 1 transportväska
