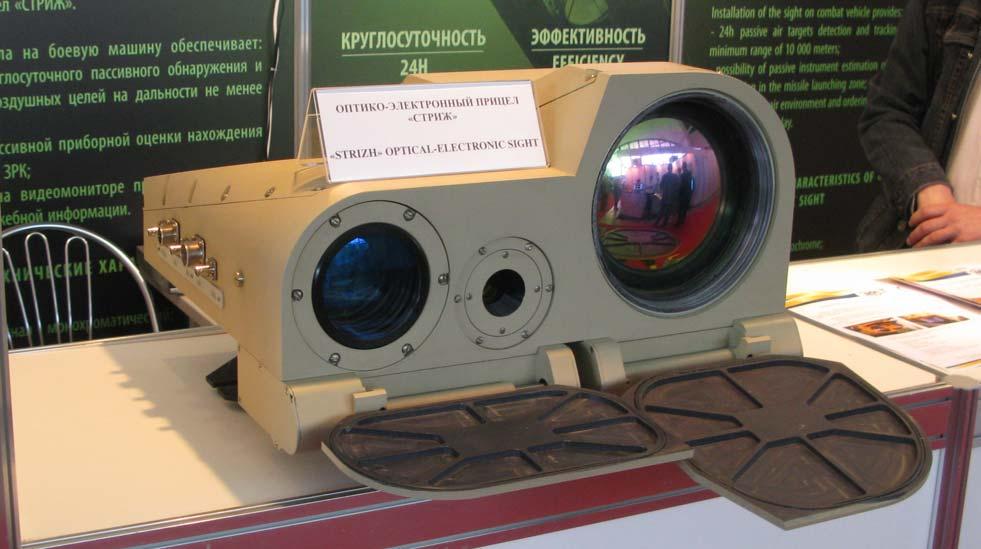

1 Teknisk Und Informerar Sändlista sista sidan Årgång 12 Nr FMV3349-1:2 MILEX 2011 Försvarsutställningen MILEX hålls i Minsk, Vitryssland vart annat år och i år var det sjätte gången sedan starten Utställningen fokuserar på att visa materiel från främst Vitryssland, men även ryska företag fanns representerade. Vitrysk försvarsindustri är kända för främst tre områden, dels elektrooptiska system, dels fordonsutveckling och dels modernisering av äldre ryska system såsom t.ex. luftvärnssystem. fortsättning nästa sida Pansarvärnsroboten Skif är integrerad på Caracal vars kaross består av kompositmaterial, polymerkeram-pansar. (Foto:FMV) Innehåll Sida Innehåll Sida MILEX OCEAN BUSINESS STORBRITANNIEN IMDEX UDT EUROPE IGENKÄNNING 14 SÄNDLISTA 16 Teknisk Und Informerar Nr FÖRSVARETS MATERIELVERK Sid 1

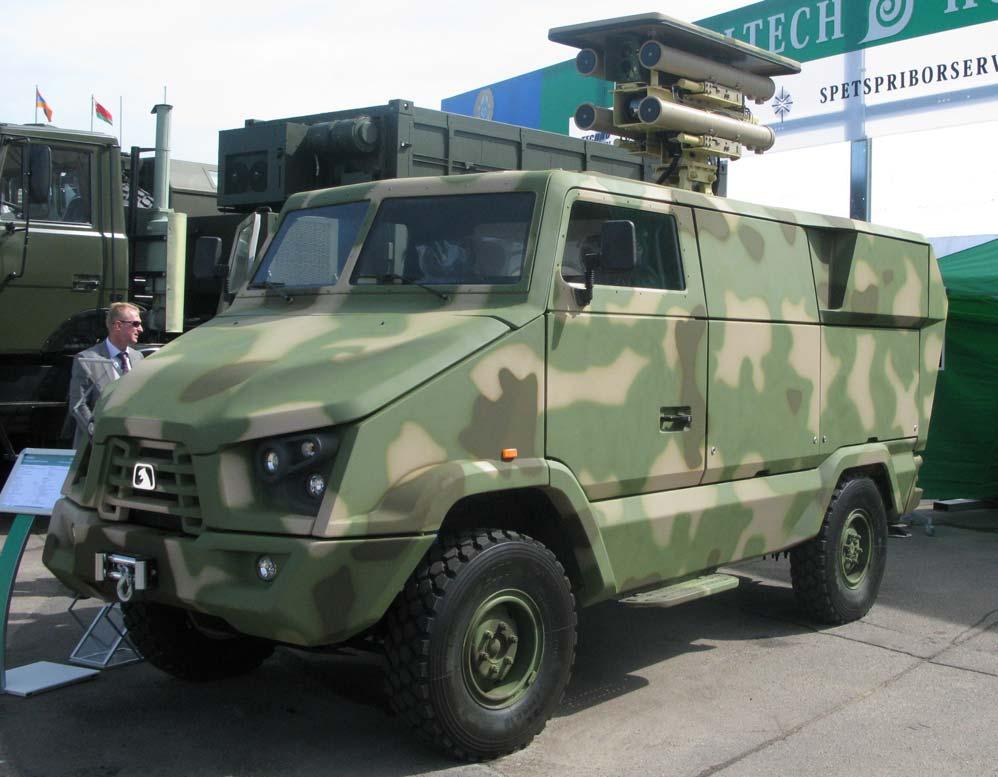

2 Caracal MILEX 2011 Beltech Holding visade ett pansarvärnsrobotfordon kallat Caracal på MILEX Det är avsett för att bekämpa rörliga pansrade mål på marken, på vatten, samt långsamma luftmål. Även stationära markmål ingår bland måltyperna. Än så länge kan det beskrivas som en teknologidemonstrator. Karossen på fordonet är byggt med kompositmaterial, kallat polymer-keram-pansar. Kompositmaterialet är en multilagerstruktur med polymer- och kerammaterial. Det väger 1,5 till 2 gånger mindre än vanligt stålpansar som ger motsvarande skydd mot splitter och finkalibereld. Det pansarvärnsrobotsystem som integrerats på fordonet är Skif, med en robot betecknad R-2. Skif är utvecklad i ett samarbete mellan Ukraina (robotar) och Vitryssland (sikte). Fordonet kan transportera upp till tolv robotar, varav fyra eldberedda robotar på den lavett som kan hissas upp genom en lucka i taket. Automatisk omladdning kan ske med fyra nya robotar, men de sista fyra robotarna måste laddas manuellt. Lavetten robotarna sitter på kan vridas 170 i azimut och 15 i elevation. Hela systemet sköts av två personer. Operatörerna kan också välja att sätta robotarna på den vanliga tripoden med lavett. De två skyttarna kan styra var sin robotlavett, den på taket och en fristående trefotslavett, vilket gör att två robotar kan skjutas samtidigt. Kontrollpanelen till robotarna på taket är fast integrerad i förarhytten, medan den till trefotslavetten är bärbar. Det är samma typ av sikte (betecknat PN-S) på den fordonsmonterade och den fristående lavetten. Robotsiktet på den fordonsmonterade lavetten består av laserledstrålesystem, laseravståndsmätare, TV- och IR-kamera. Elektrooptiskt sikte till SA-13 STRIZH är ett elektrooptiskt sikte som utvecklats för det mobila ryska, bandgående, luftvärnssystemet Strela-10 (SA-13). Siktet har en IR- och en TV-kamera. Bilderna från kamerorna visas för skytten på en display inne i vagnen. Siktet marknadsförs av vitryska Belspetsvneshtechnika som en uppgradering och modernisering av Strela-10 systemet. Med STRIZH är det möjligt att detektera mål under hela dygnet. Siktets räckvidd för detektion och målföljning uppges vara cirka 10 km. Strela-10 har vanligtvis en radar för målföljning och detektion, en radar som kan trigga radarvarnare på flygplanen eller helikoptrarna. STRIZH gör att hela systemet kan vara helt passivt. Data för STRIZH. TV-kamera (svart-vit) Våglängdsområde: 0,6-1 m Synfält, brett: 19 Synfält, smalt: 1,5 IR-kamera (okyld) Våglängdsområde : 8-12 m Synfält: 4,2 3,2 STRIZH är utvecklat för luftvärnssystemet Strela-10 (SA-13). Siktet har både en TV- och en IR-kamera. (Foto:FMV) Sid 2 Teknisk Und Informerar Nr

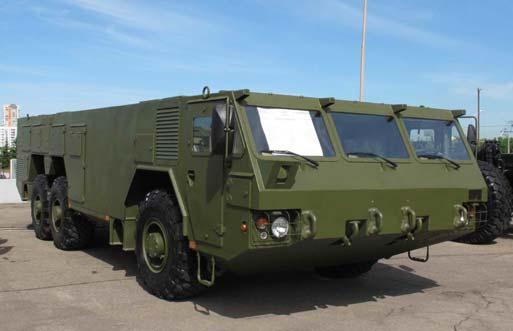

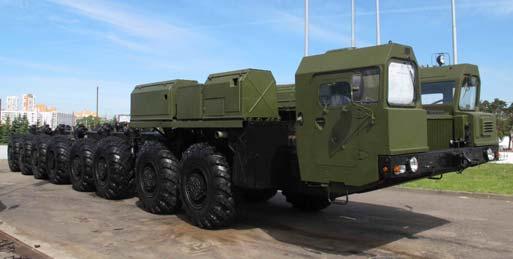

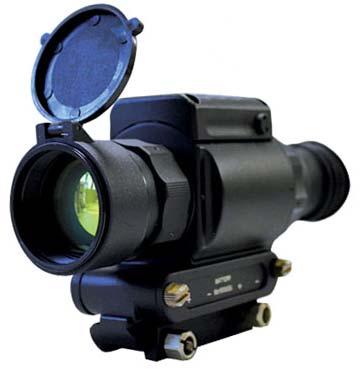

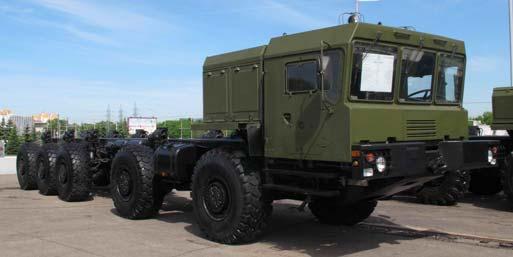

3 PUMA, termiskt sikte PUMA är ett okylt, termiskt sikte för vapen med kaliber upp till och med nio millimeter, t.ex. automatkarbiner, gevär och kulsprutor. BELSPETSVNESHTECHNIKA som marknadsför systemet säger att avståndet för att upptäcka en människa (1,75 m lång) är minst femhundra meter, övriga data för PUMA finns i tabellen nedan. Däremot har det inte presenterats någon information om den känsligheten, d.v.s. den minsta temperaturskillnad som kan detekteras. Det finns inte heller någon information om upplösningen, detektorstorleken och antalet pixlar i bilden. Det finns två versioner av PUMA, en för prickskyttegevär och en för övriga finkalibervapen. MILEX 2011 Fordon från Minsk Wheel Traktor Plant Minsk Wheel Traktor Plant (MZKT) är en vitrysk fordonstillverkare som i dag ingår i den statligt ägda koncernen Volat och har varit aktiv sedan 1950-talet, men före 1991 under namnet Minsk Automobil Plant (MAZ). På denna utställning visades tre olika fordon som marknadsförs, med olika varianter, för rad olika vitryska och ryska militära system. MZKT-6922 är ett tre-axligt fordon med olika varianter (bl.a. MZKT och MZKT-69222) som marknadsförs för Buk-M2, Tor- M2 samt Tetraedr s Stilet och Osa-1T. MZKT är ett fem-axligt fordon som marknadsförs för tyngre transporter av t.ex. robotlavetter men har ännu inte associerats med något specifikt system. MZKT är ett åtta-axligt fordon som i dagsläget används av Topol-M och sågs bl.a. på paraden i Moskva den 9 maj fortsättning nästa sida Tre-axligt fordon MZKT (Foto:FMV) PUMA är ett termiskt sikte för finkalibervapen. (Foto:BELSPETSVNESHTECHNIKA) Data för PUMA. Detektortyp: Mikrobolometer (okyld) Displaytyp: OLED Våglängdsområde: 7,5 14 mm Synfält: 5,5 7,3 Avstånd, okular öga: 50 mm Fokusjustering: ±3 dioptrier Starttid, max: 30 s Förstoring: 3,2 ggr Fokus, gräns: 15 m Batteritid: 4 tim Vikt: 1,3 kg Storlek: mm Fem-axligt fordon MZKT (Foto:FMV) Åtta-axligt fordon MZKT (Foto:FMV) Teknisk Und Informerar Nr Sid 3

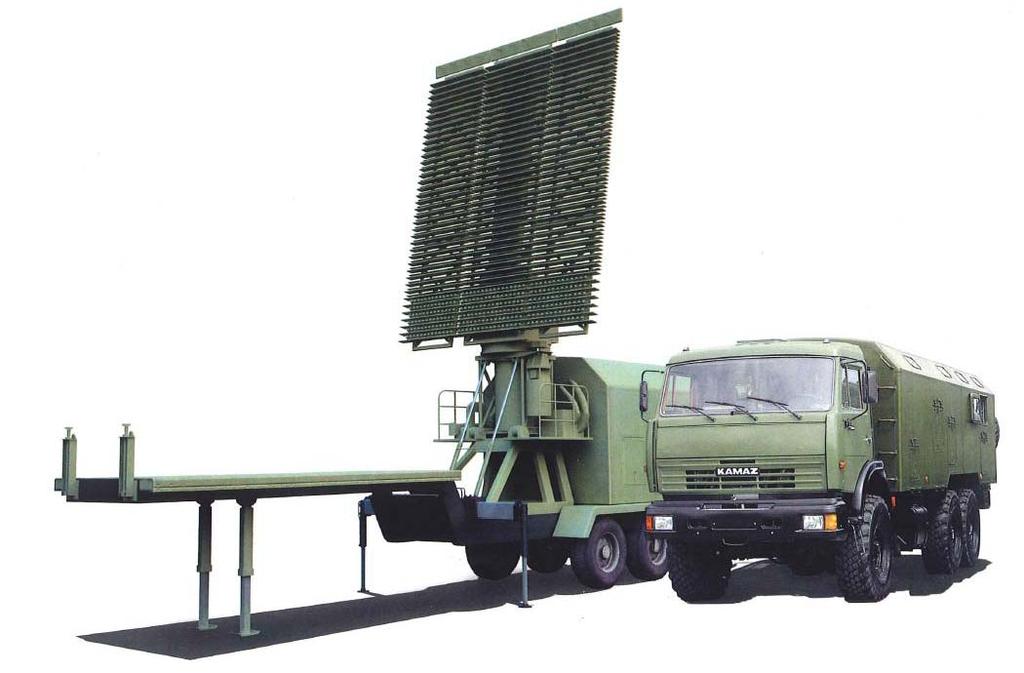

4 MILEX 2011 MZKT-6922 MZKT MZKT Antal hjul / drivande 6x6 10x10 16x16 Platser i hytten Tom vikt kg kg kg Max lastvikt N/A kg Ingen uppgift Max totalvikt kg kg Ingen uppgift Max axelvikt 3x12000 kg 5x12600 kg Ingen uppgift Max hastighet 65 km/h 45 km/h 45 km/h Svängradie 13,5 m 20 m 21 m Motortyp Diesel Diesel Diesel Motoreffekt 309 kw (420 hp) 478 kw (650 hp) 588 kw (800 hp) 3-dimensionell spaningsradar från Tetraedr TRS-3DL är en mobil 3-dimentionell spaningsradar avsedd att upptäcka flygplan, helikoptrar och UAV:er från låg till hög höjd. Radarn kan användas ingående i ett integrerat luftförsvar tillsammans med luftvärn och flygstridskrafter med syfte att ge tidig mål- och hotupptäckt. Vilken status detta system har i dagsläget är dock inte känt, men TRS-3DL påminner mycket om motsvarande ryska spaningsradarsystem Protivnik-GE men systemen har något olika prestanda. Spaningsradar TRS-3DL (Foto:Tetraedr) TRS-3DL Protivnik-GE Frekvensområde MHz ~ 1 2 GHz Instrumenterad räckvidd km km Sökområde, azimuth 0 360º 0 360º elevation 0 30º 0 45º Max målhastighet 900 m/s 2222 m/s Max samtidigt följda mål > Grupperingstid <25 min <40 min Sid 4 Teknisk Und Informerar Nr

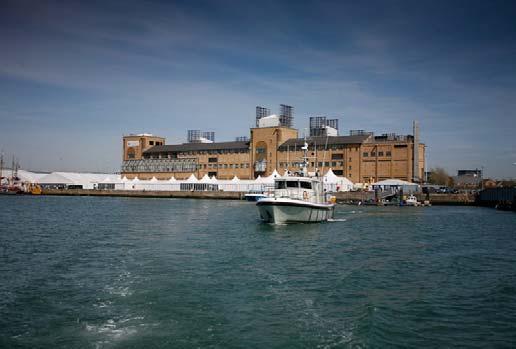

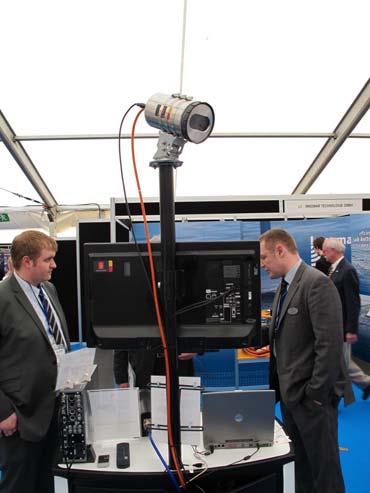

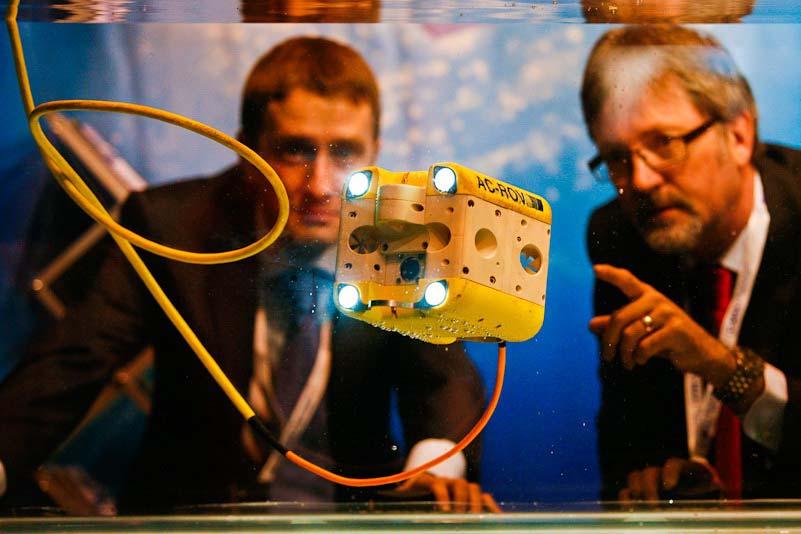

5 OCEAN BUSINESS STORBRITANNIEN 2011 Ocean Business (2-4/4) är en kombinerad utställning och konferens, främst riktad mot västeuropeisk off-shore industri i allmänhet och hydrografi i synnerhet. Utställningen äger rum i NOC, ett nationellt havsforsknings- och utbildningscenter i Portsmouth, lett av universitetet i Southampton. Som resultat av den starka tillströmningen av besökare, hade organisatörerna i år satt upp tält. Totalt 311 företag ställde ut, där tonvikten låg på underleverantörer till större företag. Målsättningen för FMV s deltagande var främst egen utbildning och söka allmänna tekniska trender inom området. AC ROV AC ROV presenterade en mycket liten bärbar fjärrstyrd undervattensfarkost (ROV). Packad i en 18 kg s väska kan den 3 kilo tunga ROV n snabbt transporteras dit den behövs. Tillräckligt liten för att kunna inspektera insidan av rör med en diameter på 19 cm och enkel nog att styras med en hand. System för batteridrift av ROV n är under utveckling för att göra den helt fristående från fast infrastruktur. Southampton NOC. (Foto:FMV) Kongsberg 3D Kongsberg presenterade ny kamera för generering av 3- dimensionella(3d) bilder från fjärrstyrda undervattensfarkoster. Enligt egen utsago var det en fjärde generationens kamera, vilket innebar att den nu använde sig av HDupplösning, fiberoptisk kommunikation till ytan och gjord för att kunna samverka med vanlig hemelektronik avsedd för 3D snarare än specialtillverkade produkt ROV i låda. (Foto:FMV) Kongsberg 3D - Djupseende norrman (Foto:FMV) Produktdata AC ROV Produktdata 3D kamera Max djupgående: Vikt: Storlek: Max lastkapacitet: 100 m 3 kg 203 X 152 X 146mm 425 g Upplösning (pixel) 1920 X 1080 Diagonal vinkelupplösning 53 gr Kamerahusets diameter 145 mm Teknisk Und Informerar Nr Sid 5

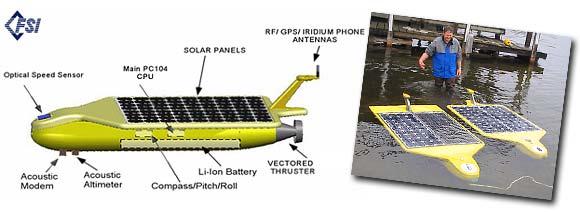

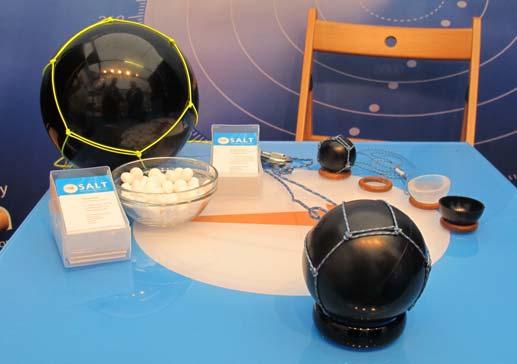

6 OCEAN BUSINESS STORBRITANNIEN 2011 SonarBell Sonarbell är ett passivt sonarmål som syftar till att konkurrera med akustiska transpondrar och traditionella sonarmål. Produkten är en boll i olika storlekar och kan optimeras för smal- eller bredbandig respons. Företaget hävdar att en kula med diameter på 20 cm har samma respons som ett traditionellt bollformat sonarmål av metall på 2 meter. Kulan fungerar lika bra, oavsett i vilken vinkel sonaren belyser målet. SonarBell finns idag i storlekar från 5 till 20 cm i diameter och kan optimeras för specifika frekvenser. oberoende av belysningsvinkeln mot målet (till skillnad från konventionella hörnreflektorer) och avsaknaden av batterikrav, till skillnad mot akustiska transpondrar. Företaget som tillverkar SonarBell är en avknoppning från brittiska [dstl], ett statligt forskningsinstitut. Genom ett intelligent materialval bryts inkommande sonarsignal i kulans inre för att koncentreras på kulans motsatta sida, där energin reflekteras tillbaka i samma riktning som den träffade kulans utsida. De nuvarande militära användningsområdena är bland annat som sonarmål vid ubåtsjakt, uppföljning av dykare, räckviddsbedömning av hamnsonarer samt märkning av minor. Företaget hävdar att de starkaste försäljningsargumenten förutom produktens storlek är identisk sonarrespons SALT - Kul mål. (Foto:FMV) SAUV och Slocum Glider Såväl Solar-powered AUV (SAUV) som Slocum Glider har tidigare presenterats av FMV Teknisk Und under början av 2000-talet. Undervattensfarkosterna är långräckviddiga undervattensfarkoster vilka genom kombinationen av deplacementsförändringar och undervattensvingar skapar en sågtandsformad dykprofil. Härigenom kan farkosten på ett energisnålt sätt förflytta sig långa sträckor över oceanerna. Under mässan framkom att bägge systemen nu i sina senaste iterationer gått från teknikdemonstratorer till mogna(re) produkter vilka rutinmässigt hyrs ut kommersiellt för forskning och prospektering. Slocum Glider Slocum Glider en djupgående flygare. (Foto:FMV) SAUV - Solcellsdriven AUV. (Foto:FMV) Sid 6 Teknisk Und Informerar Nr

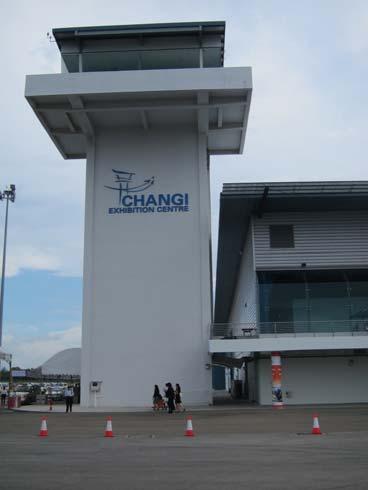

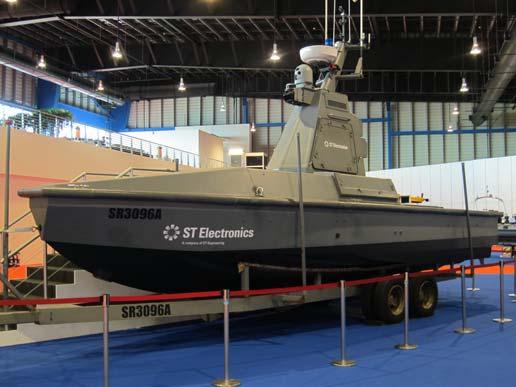

7 Den marintekniska mässan: IMDEX 2011, ägde för åttonde gången rum i Singapore. Nytt för i år var placeringen vid det nybyggda utställningsområdet: Changi Expo, en anläggning som i framtiden har den teoretiska möjligheten till anslutna kajanläggningar. Den genomfördes maj 2011 och ses av värdlandet som den viktigaste mässan inom marina området för den sydostasiatiska regionen. De största västeuropeiska och amerikanska försvarsindustrierna tillsammans med Singapore Technologies var representerade vid mässan. IMDEX 2011 Antalet besökande delegationer från grannländer upplevdes som lågt. Skäl för detta kan vara att de länder i regionen vilka genomför, eller planerar inköp (exempelvis Indonesien, Malaysia och Thailand) alla har egna mässor. De länder vilka önskar, men saknar, ekonomi för att genomdriva avancerade försvarsrelaterade satsningar (exempelvis Filipinerna, Vietnam), ser ingen möjlighet att köpa högkostnadssystem från Väst. Enligt utställarna besöktes utställningen av delegationer från 52 länder och hade fler besökare än tidigare år. Trots dessa uttalanden upplevdes mässan som mindre och lugnare än tidigare, kanske genom de nya mässbyggnadernas större storlek. Flertalet analytiker och tidningsartiklar talar om Sydostasien som en kommande stark marknad. Behov finns genom både inhemska problem och olösta territoriella frågor i regionen. Det stora problemet har tidigare varit ländernas dåliga ekonomier och producenternas krav på kontant betalning. Samtidigt har konkurrensen inom USA/EU s försvarsindustrier ökat på en minskande inhemsk marknad, vilket i sin tur kan skapa en ökad acceptans för motköpsaffärer i natura för exportsatsningar. Tidiga försök på detta är exempelvis Thailands försök 2005 att delbetala köp av F-16 med ton fryst kyckling. Nya utställningshallen i Changi nade ytfarkoster har gått från enstaka händelser omgärdat av omfattande militär sekretess till ett rutinmässigt, öppet användande. De Protector er (se nedan) som Singapore köpt in, är idag baserade i en halvcivil hamn, service ges av civila kontraktorer och bedöms användas i ett etablerat basförsvars-system. Under mässan användes två skrov kontinuerligt, växelvis för framskjuten, rörlig spaning. Singapore Terchnologies ställde ut en av de obemannade ytfarkoster (USV) som ingår i VENUS-serien. Denna serie av ytfarkoster är till utseende och funktionalitet identisk med Rafael s PROTECTOR, men till halva priset (beroende på vald typ av USV) och öppen mjukvara av det tillhörande ledningssystemet för lokal anpassning. Enheten beskrevs första gången av TekniskUnd 2009 (SML :29063/09) men har sedan dess utökats med två ytterliggare storlekar på USV med ett deplacement på 7-26 ton. Av den svenska närvaron, var det främst Kockums som uppmärksammades. Företaget exponerades på ett helt nytt sätt i den tyska avdelningen, sedan företaget organisatoriskt förflyttades från HDW (Howaldtswerke Deutsche Werft) till dess ägare: TKMS (Thyssen- Krupp Marine System) Inga revolutionära nyheter observerades under mässan, men ett paradigmskifte kunde dock observeras, om än utanför mässan. Singapore s användande av obeman- Teknisk Und Informerar Nr Singapore Technologies variant av Protector. (Foto:FMV) Sid 7

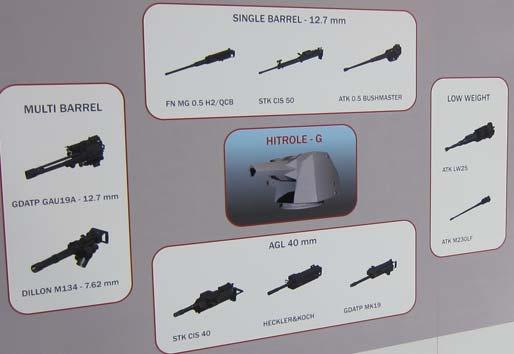

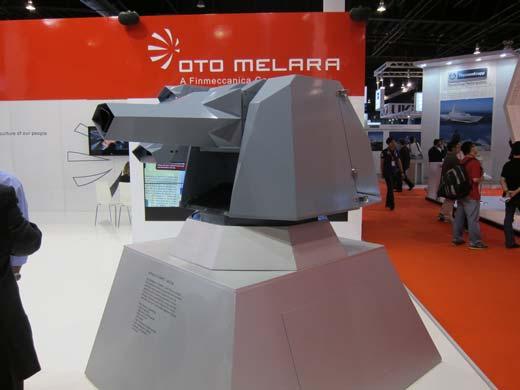

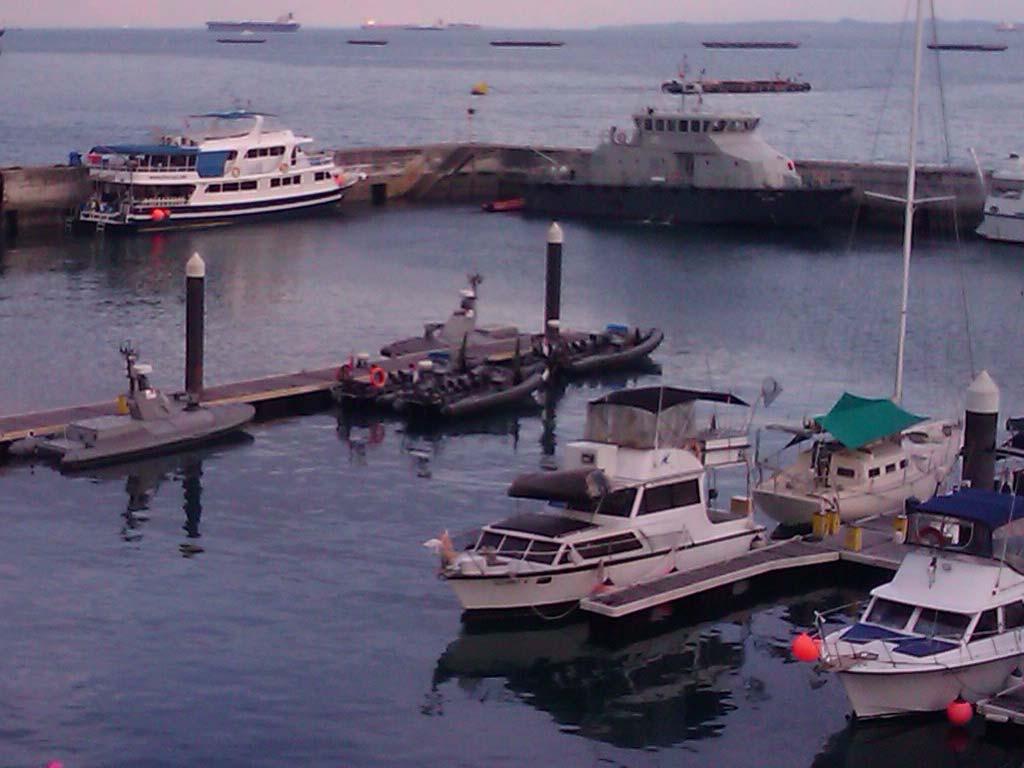

8 IMDEX 2011 Protector i halvcivil hamn. (Foto:FMV) Användande av fjärrstyrda vapenstationer med modulär beväpning på stridsfordon är idag ingen större nyhet. Inom den marina arenan är det dock fortfarande ganska ovanligt. Italienska Oto Melara lät ställa ut HITROLE-G vilket just är en marin vapenstation vars beväpning kan varieras mellan finkalibriga kulsprutor, gatlingkulsprutor och granatsprutor. Vapenstationen kan endast fjärstyras och är avsedd för närskydd, prejskott samt i begränsad omfattning lv-skydd. Nuvarande vapenval till Hitrole-G. (Foto:FMV) Oto Melara vapenstation Hitrole-G. (Foto:FMV) Sid 8 Teknisk Und Informerar Nr

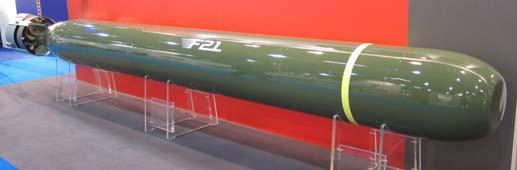

9 UDT EUROPE 2011 Undersea Defence Technology Europe är en årligen återkommande utställning och konferens som arrangeras på olika orter runt om i Europa, i år hölls den på Excel i Docklands, London. Själva mässdelen upplevs krympa från år till år medan konfernsdelen fortfarande fyller tre dagar i tre parallellt pågående konfernser rörande olika områden inom undervattensområdet och berör områden som hamnförsvar, minjakt, undervattensvapen och ubåtar. För bekämpning av ubåtar nyttjas, utöver anslagskontakt, två stycken akustiska zonrör placerade i noskonen. Till skillnad från ryska ubåtsjakttorpeder har den dock bara två svångare, en riktad uppåt och en nedåt. Målsökaren kan användas i passiv eller aktiv mod mot både ubåt och ytfartyg. I ytfallet finns även en akustisk kölvattenmålsökare. I likhet med BLACK SHARK och På mässan presenterades en del nyheter, bland annat Sonar Bell från SALT som beskrivs under rubriken IMDEX i denna Teknisk Und Informerar. F21 F21 är en ny tung torped som sedan några år har varit under utveckling av franska DCNS. Även om det tidigare har hävdats att detta är en version av den fransk-italienska torpeden BLACK SHARK, som bland annat sålts till Singapore som huvudvapen på de tidigare svenska ubåtarna Västergötland och Hälsingland, är F21 en till största delen en helt ny konstruktion. Även Italien utvecklar en ny tung torped, som troligen är mer lik BLACK SHARK. Den nya franska tunga torpeden F21. Notera att modellen på bilden är roterad 45 så att rodren ser ut att vara i X-konfiguration. (Foto:FMV) Eftersom F21 skall utgöra bestyckning på franska atomubåtar har stor vikt lagt på att förbättra vapensäkerheten med en lågkänslig stridsdel samt en bansäkring med en konstruktion hämtad från franska strategiska kärnvapen utvecklade av MBDA. Schematisk bild av F21. Notera de två zonrören i nosdelen. (Foto:FMV) den tyska DM2A4 är F21 försedd med en fiberoptisk kommunikationstråd som totalt är 50 km fördelat på tuboch torpedmagasin. Batteriet är utvecklat av SAFT är av typen Silveroxid / Aluminium (AgO / Al) och uppges ha ett energiinnehåll liknade det hos termiska torpeder. Batteriet aktiveras av sjövatten efter avfyring då en ventil öppnas och sjövattnet löser en natriumampull som i löst form utgör batteriets elektrolyt. Detaljer rörande torpedens längd och vikt finns ännu inte tillgängliga, men torpeden uppges ha viss positiv flytkraft i övningsutförande och något tyngre i stridsutförande. Även stridsdelsvikten är okänd, men är troligen mellan 200 och 300 kg lågkänsligt sprängämne. För övningsbruk erbjuds lithiumjonbatterier. Designen av de motroterande propellrarna påminner om de moderna torpederna BLACK SHARK och DM2A4 och har ett stort antal vridna blad för att ge tyst gång och god prestanda i såväl låg som hög fart. Antalet propellerblad är dock hemligt. Dimensioner och prestanda F21 Diameter: Målsökare: Propeller: Räckvidd: Maxfart: Zonrör: Batteri: Tråd: 53 cm Akiv/passiv mot ubåt. Aktiv/passiv samt kölvatten mot ytmål. Motroterande med vridna blad. > 50 km 50 knop Akustisk mot ubåt och ytmål samt anslagskontakt. AgO / Al 59 km fiberoptisk Teknisk Und Informerar Nr Sid 9

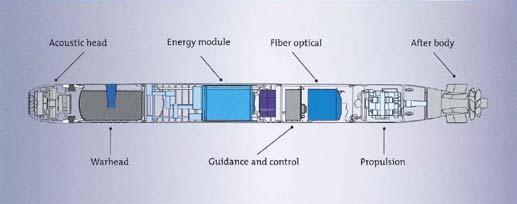

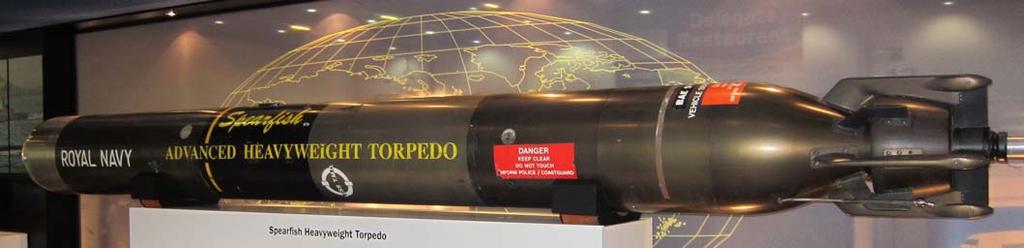

10 UDT EUROPE 2011 SPEARFISH Den tunga torpeden SPEARFISH används sedan 2004 för bekämpning av ubåtar och ytfartyg på samtliga brittiska ubåtar. Utöver torpeder kan ubåtarna även avfyra TOMAHAWK och SUB HARPOON samt lägga minor från torpedtuberna. Leveranser till Royal Navy skedde 1994 till 2003 till en kostnad på åtminstone miljarder GBP beställdes en halvtidsmodernisering. Ordervärdet uppges av BAE Systems vara 45 miljoner GBP (motsvarande runt 450 miljoner SEK). Arbetet innebär att torpeden digitaliseras, förses med lågkänslig ammunition och fiberoptisk kommunikationslänk samt ett nytt energisystem där det befintliga systemet, som nyttjar Ottofuel och HAP (Hydroxyl Ammonium Perklorat), ersätts med enkomponentsbränsle (Otto fuel). Moderniseringsarbetet skall vara färdigt år Royal Navy ska få sina tunga torpeder SPEARFISH halvtidsmoderniserade. (Foto:FMV) Dimensioner och prestanda Spearfish. Diameter: Längd: Vikt: Propeller: Målsökare: Zonrör: Räckvidd: Maxfart: Bränsle: 53 cm 7 m kg Pump jet Akiv/passiv. Akustiskt mot ytfartyg. Anslag mot ubåt. 65 km 65 knop Otto fuel + HAP Sid 10 Teknisk Und Informerar Nr

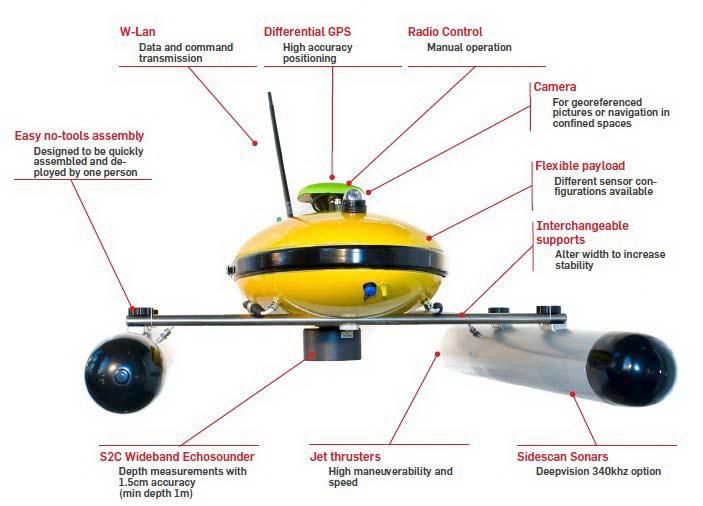

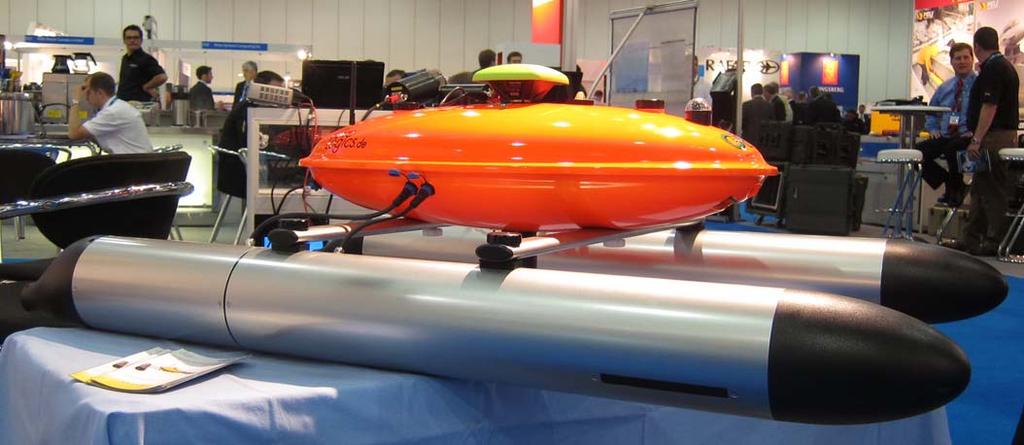

11 UDT EUROPE 2011 EvoLogics EvoLogics presenterade SONOBOT som är en självgående ytfarkost (USV) försedd med sonarer och används till kartering och sökning av föremål på botten av måttligt djupa insjöar. SONOBOT kan utföra uppdrag autonomt eller fjärrstyrt via radiolänk. Den kan lätt transporteras och monteras av en person tack vare att pontonerna som även rymmer sidescan sonar, batterier och motorer, är löstagbara. Den är tänkt att användas för kartering och för att söka efter objekt på botten av sjöar eller hamnar och kan operera i upp till 10 timmar, beroende på mängd överförd data och nyttolast. Sonobot. (Foto:FMV) Sonobot från EvoLogics. BILD: EvoLogics Dimensioner och prestanda Sonobot. Höjd: Bredd: Längd: Maxvikt: 0,5 m 1,0 m 1,2 m 24 kg Teknisk Und Informerar Nr Sid 11

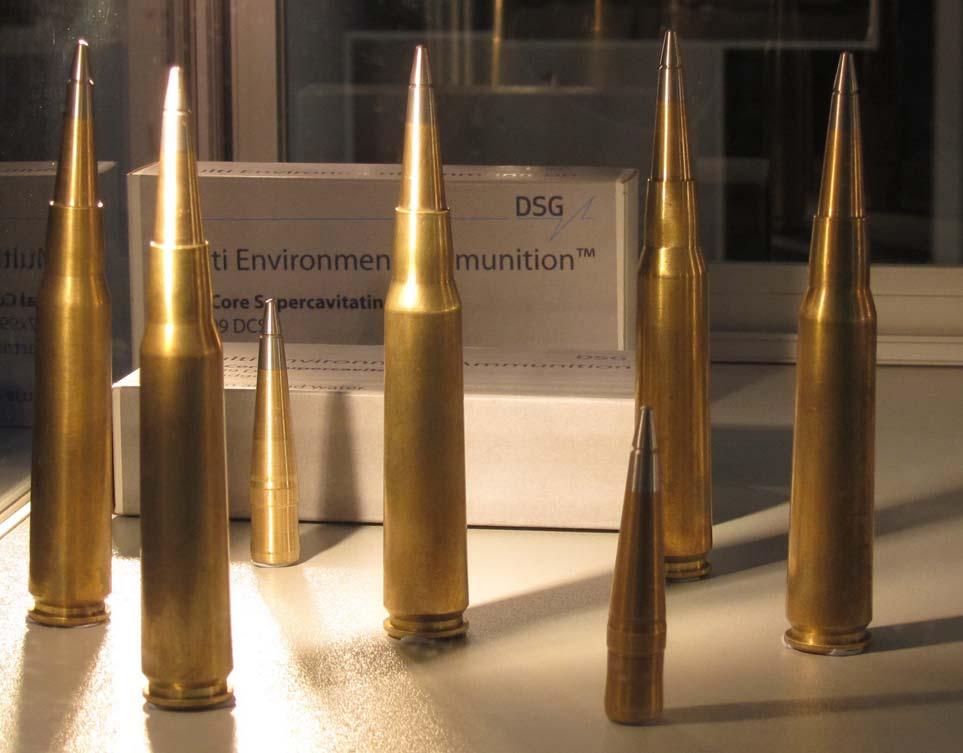

12 Multi Environment Ammunition UDT EUROPE 2011 Det norska företaget DSG tillverkar superkaviternde projektil som kallas MEA (Multi Environment Ammunition) med en ny design som ger god räckvidd under vatten. Ammunitionen kan användas för bekämpning av inkommande torpeder, minor, dykare, ubåtar eller dykarfarkoster (SDV:er). Ammunitionen är utformad för att kunna avfyras från standardvapen av olika kalibrar. Vid hastigheter över 100 m/s uppstår en superkavitet runt projektilen, vilket innebär att det viskösa motståndet blir mycket lågt och att den kan färdas betydligt längre än annan ammunition under vatten. Den kan avfyras från luft till vatten, vatten till vatten eller vatten till luft. På UDT föreslogs ammunitionen användas som hard-kill vapen mot inkommande torpeder, något som testats med framgång. Skjutvinkeln för att ammunitionen skall kunna superkavitera uppges vara endast 2, åtminstone om vattenytan inte är helt jämn. OSG:s ammunition kan skjutas med betydligt lägre vinkel än annan superkaviterande ammunition. (Foto:FMV) Prestanda MEA 30 mm. 30 mm DSG Multi Environment Conventional Ammunition Ammunition Range in Air (m) Range in Water (m) Range in Air (m) Range in Water Fired air to air (m) Fired air to water * * 2 4 Fired air to water 2500* * 1 2 Fired air to water Fired in water 200 Nil Fired from water to air Nil Nil Sid 12 Teknisk Und Informerar Nr

13 UDT EUROPE 2011 Prestanda MEA 12,7 mm. 12,7 mm DSG Multi Environment Conventional Ammunition Ammunition Sniper Range in Range in Sniper Range Range in Air (m) Water (m)in Air (m) in Air (m) in Water (m) Fired air to air Fired air to water 1 300* * Fired in water Fired from Nil 0.5 water to air Prestanda MEA 7,62 mm. 7,62 mm DSG Multi Environment Conventional Ammunition Ammunition Sniper Range in Range in Sniper Range Range in Air (m) Water (m) in Air (m) Water (m) Fired air to air Fired air to water 1 300* 30 10* 0.5 1,2 Fired in water ,2 Fired from Nil 0.5 water to air Multi Environment Ammunition (MEA). Teknisk Und Informerar Nr Sid 13

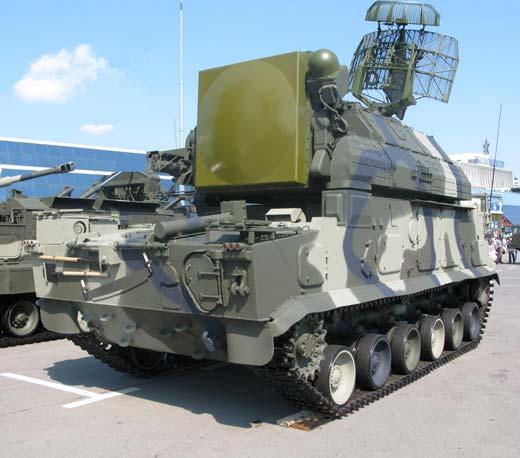

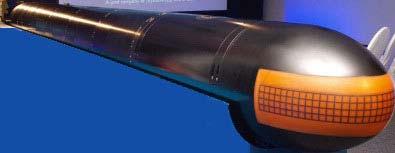

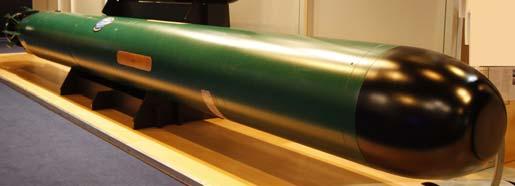

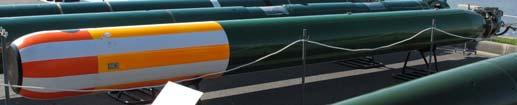

14 IGENKÄNNING Svar till igenkänningsuppgift 1/2011 Vi har en vinnare som får pris: Andreas Jutström SWEDEC. GRATTIS Black Shark (Italien) DM2A4 (Tyskland) MK48 (USA) UGST (Ryssland) Igenkänningsuppgift2/2011 Bild 1 Bild 2 Sid 14 Teknisk Und Informerar Nr

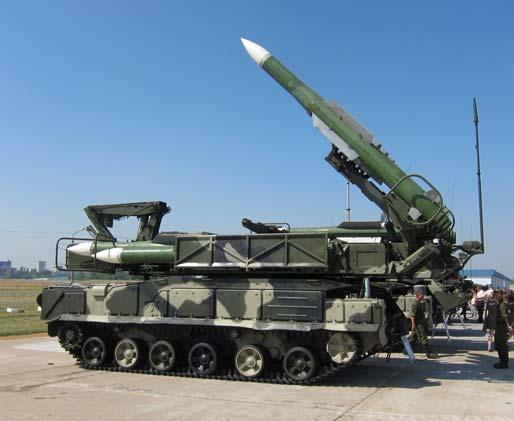

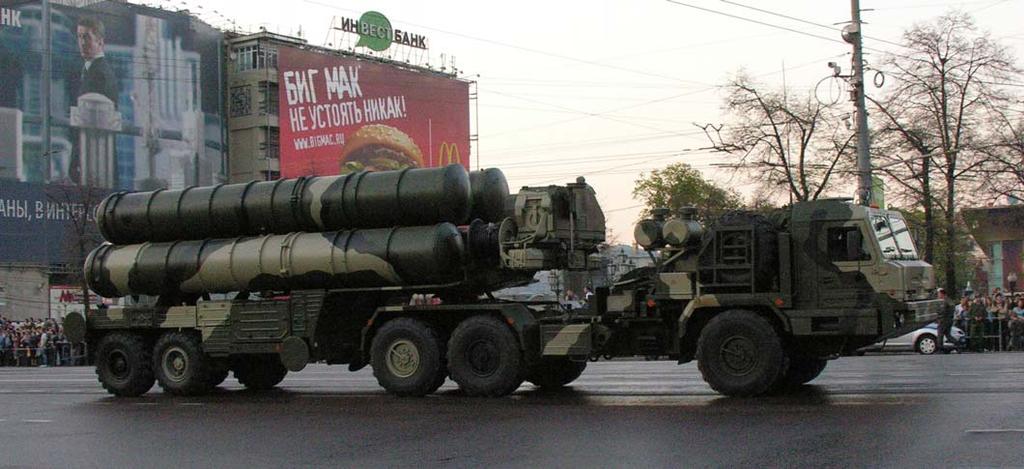

15 IGENKÄNNING Bild 3 Bild 4 Skicka svar till Teknisk Und Skicka eller maila svar till Tekniskund@fmv.se så att det når Teknisk Und senast Namnen på de som har sänt in de två först dragna rätta lösningarna kommer att publiceras i ett kommande nummer av Teknisk Und Informerar och erhåller pris. För FMV personal finns Teknisk Und Informerar på Insidan under Aktuellt - Vår omvärld. Teknisk Und Informerar Nr Sid 15
