1 COLOR LASERJET ENTERPRISE CP4020/CP4520 SKRIVARSERIE Användarhandbok CP4025n CP4025dn CP4525n CP4525dn CP4525xh

2

3 Skrivare i HP Color LaserJet Enterprise CP4020-CP4520-serien Användarhandbok

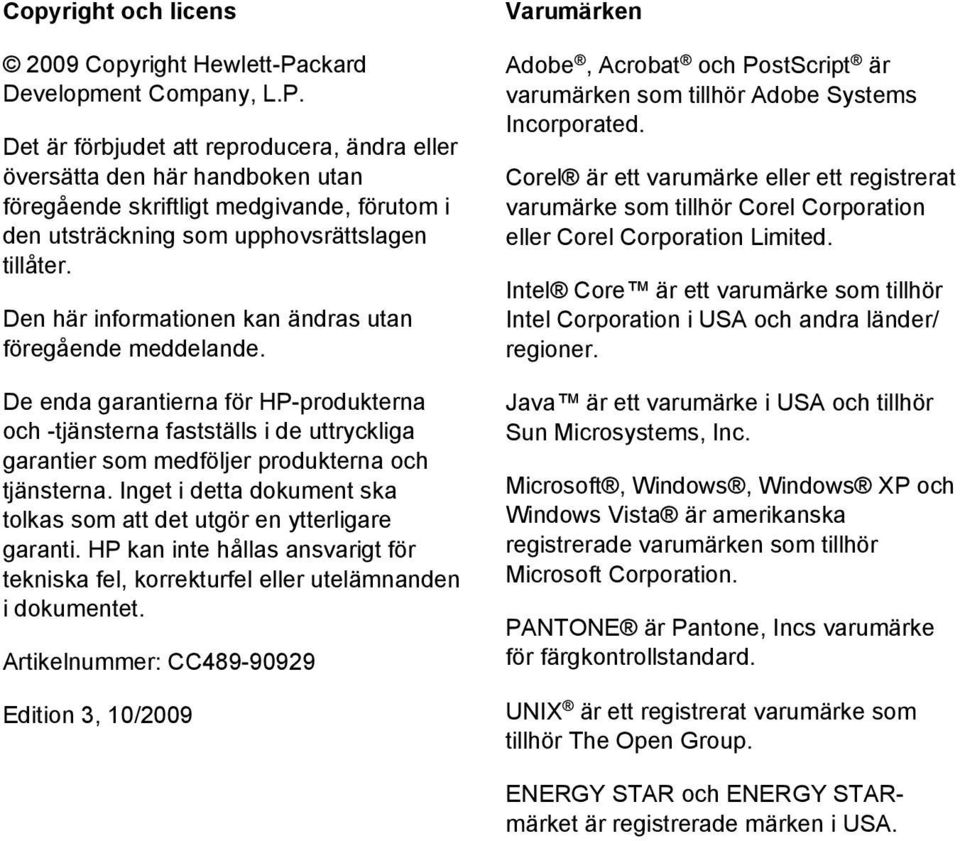

4 Copyright och licens 2009 Copyright Hewlett-Packard Development Company, L.P. Det är förbjudet att reproducera, ändra eller översätta den här handboken utan föregående skriftligt medgivande, förutom i den utsträckning som upphovsrättslagen tillåter. Den här informationen kan ändras utan föregående meddelande. De enda garantierna för HP-produkterna och -tjänsterna fastställs i de uttryckliga garantier som medföljer produkterna och tjänsterna. Inget i detta dokument ska tolkas som att det utgör en ytterligare garanti. HP kan inte hållas ansvarigt för tekniska fel, korrekturfel eller utelämnanden i dokumentet. Artikelnummer: CC Edition 3, 10/2009 Varumärken Adobe, Acrobat och PostScript är varumärken som tillhör Adobe Systems Incorporated. Corel är ett varumärke eller ett registrerat varumärke som tillhör Corel Corporation eller Corel Corporation Limited. Intel Core är ett varumärke som tillhör Intel Corporation i USA och andra länder/ regioner. Java är ett varumärke i USA och tillhör Sun Microsystems, Inc. Microsoft, Windows, Windows XP och Windows Vista är amerikanska registrerade varumärken som tillhör Microsoft Corporation. PANTONE är Pantone, Incs varumärke för färgkontrollstandard. UNIX är ett registrerat varumärke som tillhör The Open Group. ENERGY STAR och ENERGY STARmärket är registrerade märken i USA.

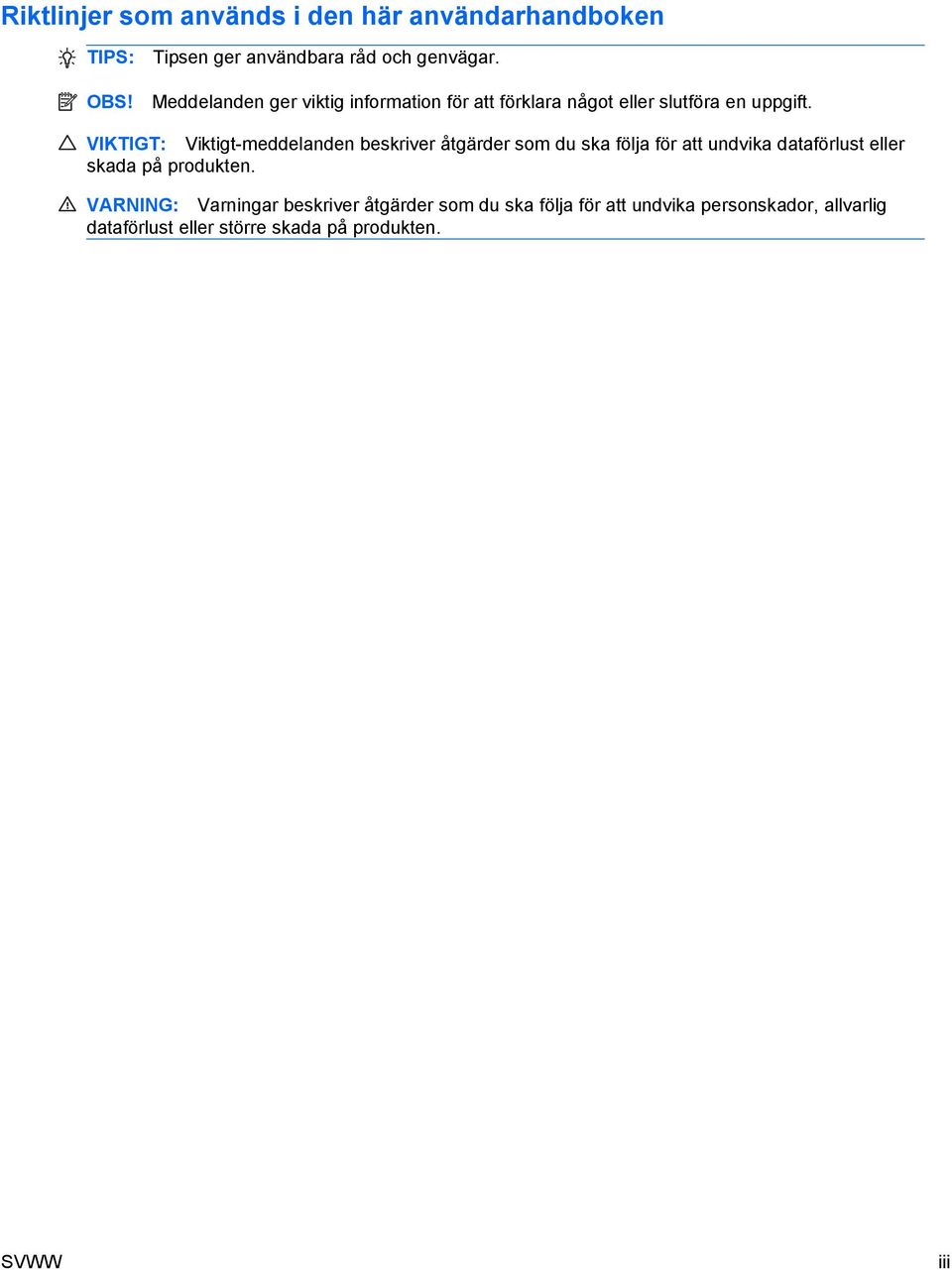

5 Riktlinjer som används i den här användarhandboken TIPS: OBS! Tipsen ger användbara råd och genvägar. Meddelanden ger viktig information för att förklara något eller slutföra en uppgift. VIKTIGT: Viktigt-meddelanden beskriver åtgärder som du ska följa för att undvika dataförlust eller skada på produkten. VARNING: Varningar beskriver åtgärder som du ska följa för att undvika personskador, allvarlig dataförlust eller större skada på produkten. SVWW iii

6 iv Riktlinjer som används i den här användarhandboken SVWW

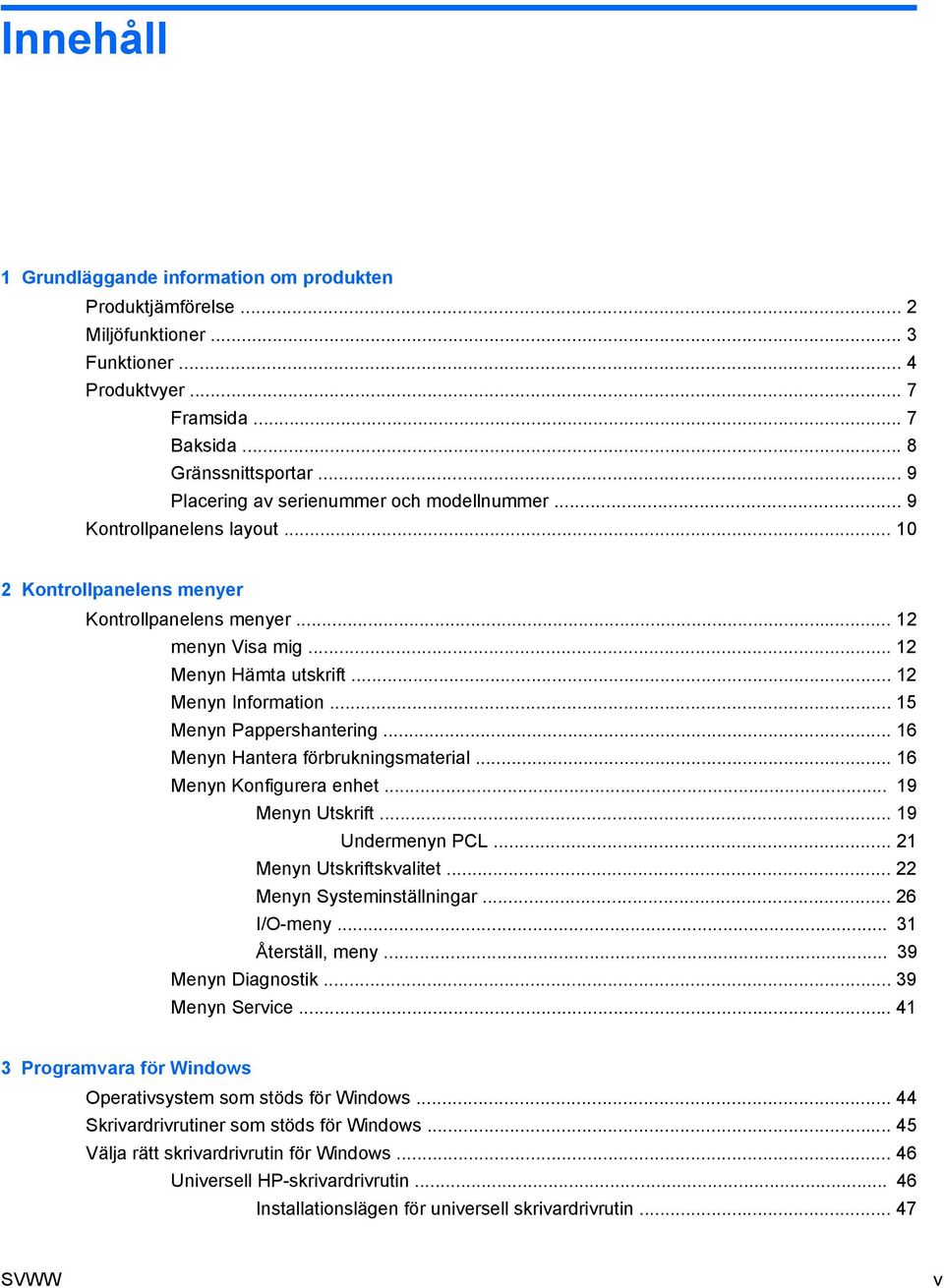

7 Innehåll 1 Grundläggande information om produkten Produktjämförelse... 2 Miljöfunktioner... 3 Funktioner... 4 Produktvyer... 7 Framsida... 7 Baksida... 8 Gränssnittsportar... 9 Placering av serienummer och modellnummer... 9 Kontrollpanelens layout Kontrollpanelens menyer Kontrollpanelens menyer menyn Visa mig Menyn Hämta utskrift Menyn Information Menyn Pappershantering Menyn Hantera förbrukningsmaterial Menyn Konfigurera enhet Menyn Utskrift Undermenyn PCL Menyn Utskriftskvalitet Menyn Systeminställningar I/O-meny Återställ, meny Menyn Diagnostik Menyn Service Programvara för Windows Operativsystem som stöds för Windows Skrivardrivrutiner som stöds för Windows Välja rätt skrivardrivrutin för Windows Universell HP-skrivardrivrutin Installationslägen för universell skrivardrivrutin SVWW v

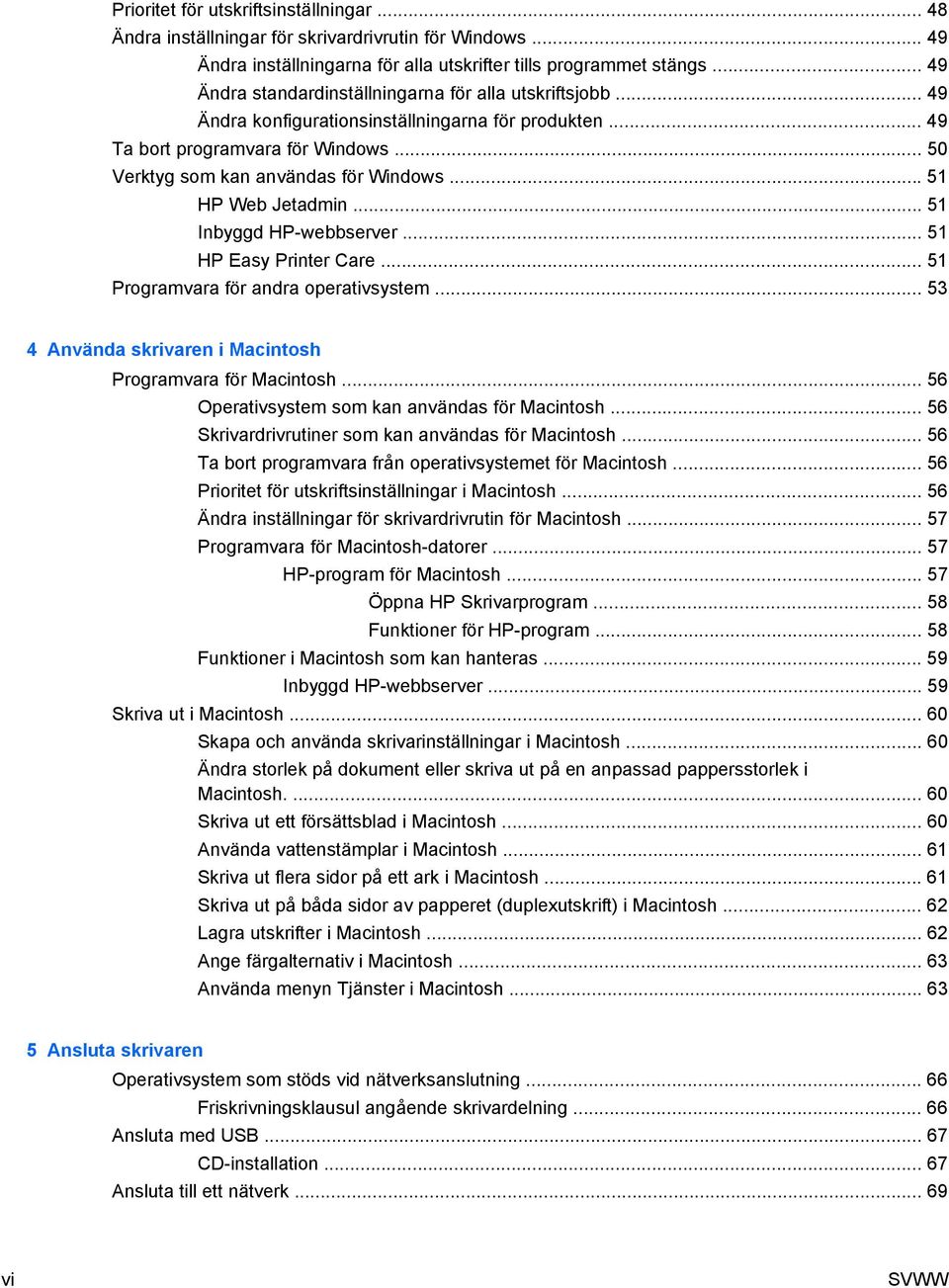

8 Prioritet för utskriftsinställningar Ändra inställningar för skrivardrivrutin för Windows Ändra inställningarna för alla utskrifter tills programmet stängs Ändra standardinställningarna för alla utskriftsjobb Ändra konfigurationsinställningarna för produkten Ta bort programvara för Windows Verktyg som kan användas för Windows HP Web Jetadmin Inbyggd HP-webbserver HP Easy Printer Care Programvara för andra operativsystem Använda skrivaren i Macintosh Programvara för Macintosh Operativsystem som kan användas för Macintosh Skrivardrivrutiner som kan användas för Macintosh Ta bort programvara från operativsystemet för Macintosh Prioritet för utskriftsinställningar i Macintosh Ändra inställningar för skrivardrivrutin för Macintosh Programvara för Macintosh-datorer HP-program för Macintosh Öppna HP Skrivarprogram Funktioner för HP-program Funktioner i Macintosh som kan hanteras Inbyggd HP-webbserver Skriva ut i Macintosh Skapa och använda skrivarinställningar i Macintosh Ändra storlek på dokument eller skriva ut på en anpassad pappersstorlek i Macintosh Skriva ut ett försättsblad i Macintosh Använda vattenstämplar i Macintosh Skriva ut flera sidor på ett ark i Macintosh Skriva ut på båda sidor av papperet (duplexutskrift) i Macintosh Lagra utskrifter i Macintosh Ange färgalternativ i Macintosh Använda menyn Tjänster i Macintosh Ansluta skrivaren Operativsystem som stöds vid nätverksanslutning Friskrivningsklausul angående skrivardelning Ansluta med USB CD-installation Ansluta till ett nätverk vi SVWW

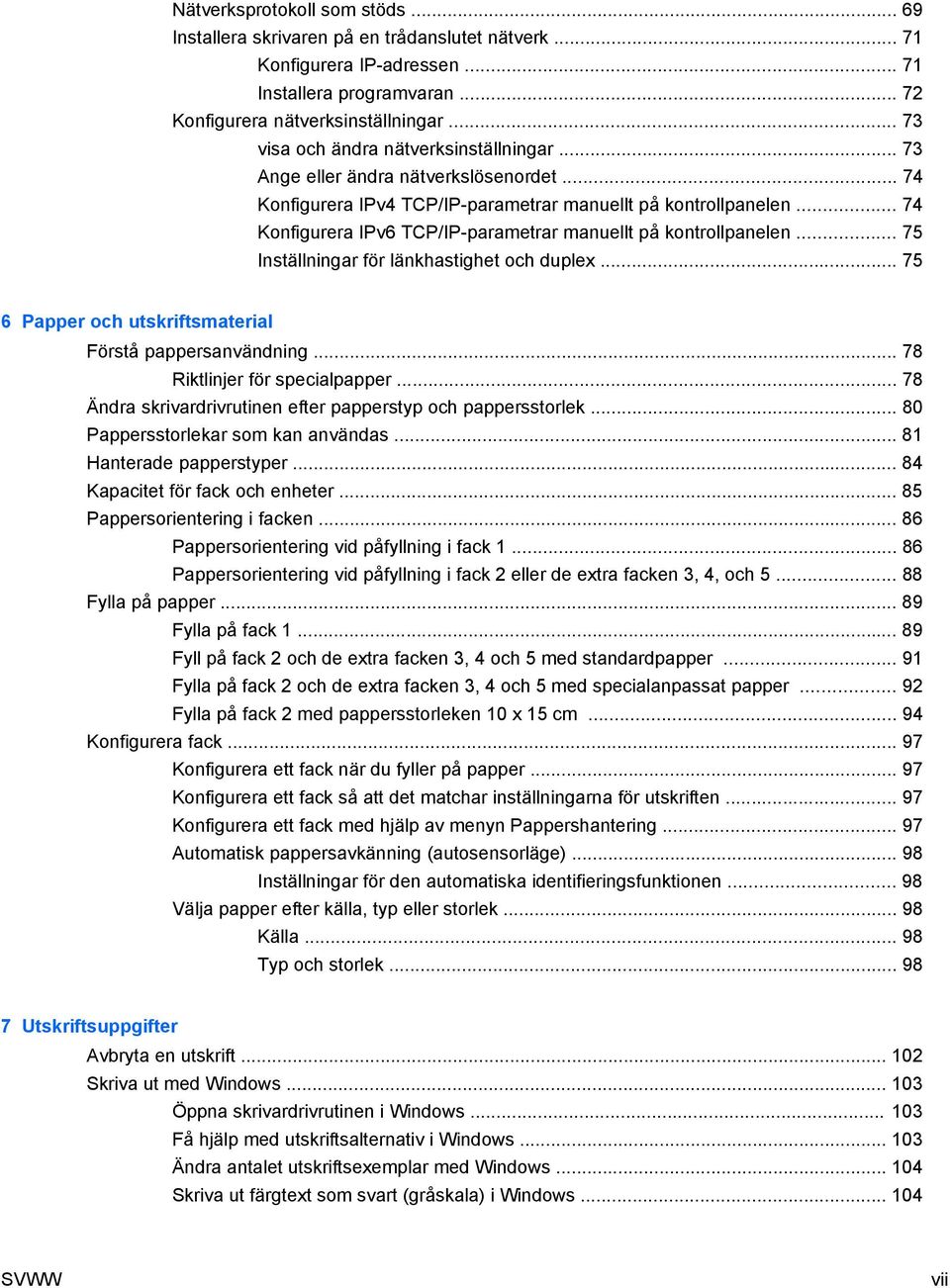

9 Nätverksprotokoll som stöds Installera skrivaren på en trådanslutet nätverk Konfigurera IP-adressen Installera programvaran Konfigurera nätverksinställningar visa och ändra nätverksinställningar Ange eller ändra nätverkslösenordet Konfigurera IPv4 TCP/IP-parametrar manuellt på kontrollpanelen Konfigurera IPv6 TCP/IP-parametrar manuellt på kontrollpanelen Inställningar för länkhastighet och duplex Papper och utskriftsmaterial Förstå pappersanvändning Riktlinjer för specialpapper Ändra skrivardrivrutinen efter papperstyp och pappersstorlek Pappersstorlekar som kan användas Hanterade papperstyper Kapacitet för fack och enheter Pappersorientering i facken Pappersorientering vid påfyllning i fack Pappersorientering vid påfyllning i fack 2 eller de extra facken 3, 4, och Fylla på papper Fylla på fack Fyll på fack 2 och de extra facken 3, 4 och 5 med standardpapper Fylla på fack 2 och de extra facken 3, 4 och 5 med specialanpassat papper Fylla på fack 2 med pappersstorleken 10 x 15 cm Konfigurera fack Konfigurera ett fack när du fyller på papper Konfigurera ett fack så att det matchar inställningarna för utskriften Konfigurera ett fack med hjälp av menyn Pappershantering Automatisk pappersavkänning (autosensorläge) Inställningar för den automatiska identifieringsfunktionen Välja papper efter källa, typ eller storlek Källa Typ och storlek Utskriftsuppgifter Avbryta en utskrift Skriva ut med Windows Öppna skrivardrivrutinen i Windows Få hjälp med utskriftsalternativ i Windows Ändra antalet utskriftsexemplar med Windows Skriva ut färgtext som svart (gråskala) i Windows SVWW vii

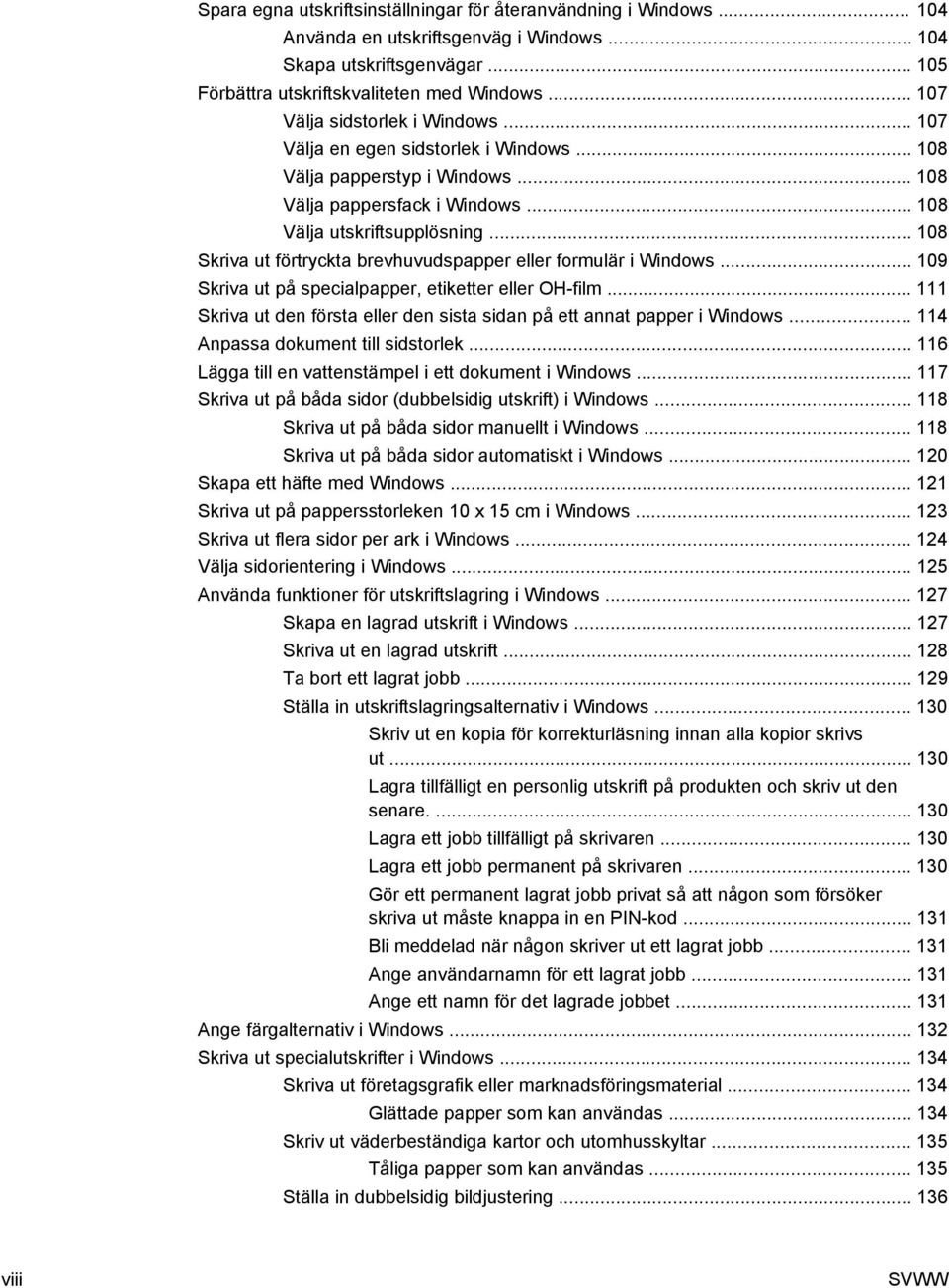

10 Spara egna utskriftsinställningar för återanvändning i Windows Använda en utskriftsgenväg i Windows Skapa utskriftsgenvägar Förbättra utskriftskvaliteten med Windows Välja sidstorlek i Windows Välja en egen sidstorlek i Windows Välja papperstyp i Windows Välja pappersfack i Windows Välja utskriftsupplösning Skriva ut förtryckta brevhuvudspapper eller formulär i Windows Skriva ut på specialpapper, etiketter eller OH-film Skriva ut den första eller den sista sidan på ett annat papper i Windows Anpassa dokument till sidstorlek Lägga till en vattenstämpel i ett dokument i Windows Skriva ut på båda sidor (dubbelsidig utskrift) i Windows Skriva ut på båda sidor manuellt i Windows Skriva ut på båda sidor automatiskt i Windows Skapa ett häfte med Windows Skriva ut på pappersstorleken 10 x 15 cm i Windows Skriva ut flera sidor per ark i Windows Välja sidorientering i Windows Använda funktioner för utskriftslagring i Windows Skapa en lagrad utskrift i Windows Skriva ut en lagrad utskrift Ta bort ett lagrat jobb Ställa in utskriftslagringsalternativ i Windows Skriv ut en kopia för korrekturläsning innan alla kopior skrivs ut Lagra tillfälligt en personlig utskrift på produkten och skriv ut den senare Lagra ett jobb tillfälligt på skrivaren Lagra ett jobb permanent på skrivaren Gör ett permanent lagrat jobb privat så att någon som försöker skriva ut måste knappa in en PIN-kod Bli meddelad när någon skriver ut ett lagrat jobb Ange användarnamn för ett lagrat jobb Ange ett namn för det lagrade jobbet Ange färgalternativ i Windows Skriva ut specialutskrifter i Windows Skriva ut företagsgrafik eller marknadsföringsmaterial Glättade papper som kan användas Skriv ut väderbeständiga kartor och utomhusskyltar Tåliga papper som kan användas Ställa in dubbelsidig bildjustering viii SVWW

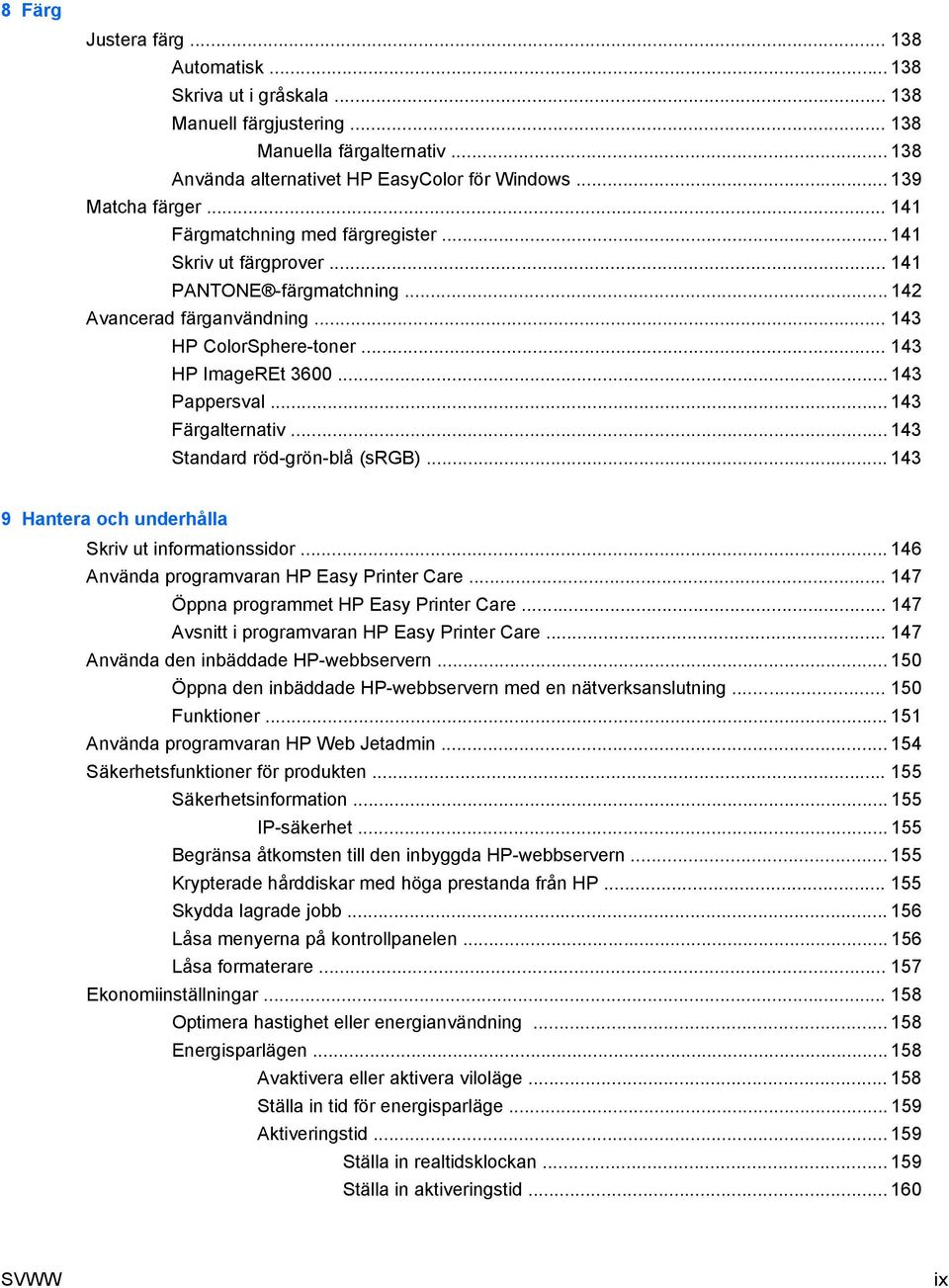

11 8 Färg Justera färg Automatisk Skriva ut i gråskala Manuell färgjustering Manuella färgalternativ Använda alternativet HP EasyColor för Windows Matcha färger Färgmatchning med färgregister Skriv ut färgprover PANTONE -färgmatchning Avancerad färganvändning HP ColorSphere-toner HP ImageREt Pappersval Färgalternativ Standard röd-grön-blå (srgb) Hantera och underhålla Skriv ut informationssidor Använda programvaran HP Easy Printer Care Öppna programmet HP Easy Printer Care Avsnitt i programvaran HP Easy Printer Care Använda den inbäddade HP-webbservern Öppna den inbäddade HP-webbservern med en nätverksanslutning Funktioner Använda programvaran HP Web Jetadmin Säkerhetsfunktioner för produkten Säkerhetsinformation IP-säkerhet Begränsa åtkomsten till den inbyggda HP-webbservern Krypterade hårddiskar med höga prestanda från HP Skydda lagrade jobb Låsa menyerna på kontrollpanelen Låsa formaterare Ekonomiinställningar Optimera hastighet eller energianvändning Energisparlägen Avaktivera eller aktivera viloläge Ställa in tid för energisparläge Aktiveringstid Ställa in realtidsklockan Ställa in aktiveringstid SVWW ix

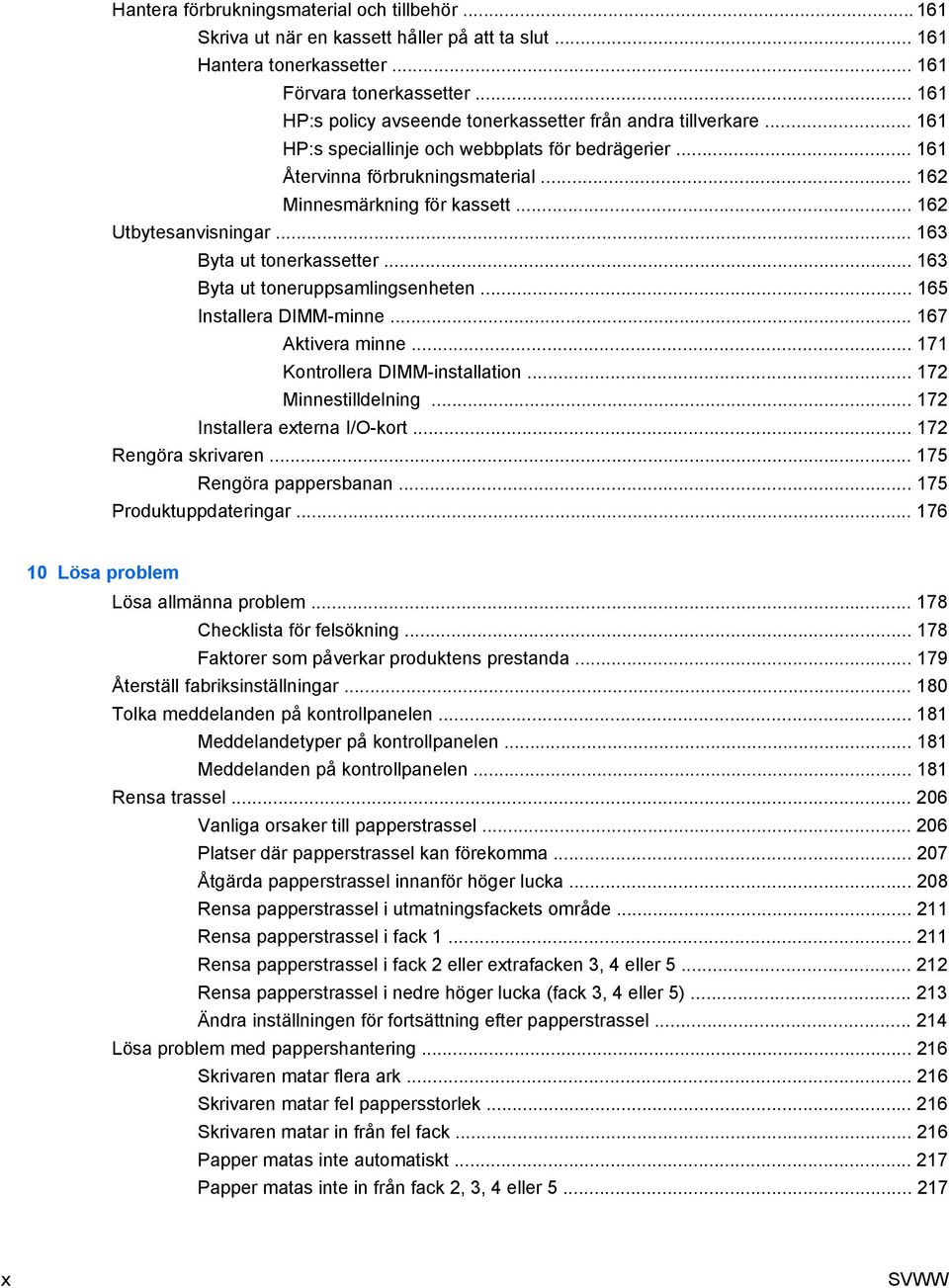

12 Hantera förbrukningsmaterial och tillbehör Skriva ut när en kassett håller på att ta slut Hantera tonerkassetter Förvara tonerkassetter HP:s policy avseende tonerkassetter från andra tillverkare HP:s speciallinje och webbplats för bedrägerier Återvinna förbrukningsmaterial Minnesmärkning för kassett Utbytesanvisningar Byta ut tonerkassetter Byta ut toneruppsamlingsenheten Installera DIMM-minne Aktivera minne Kontrollera DIMM-installation Minnestilldelning Installera externa I/O-kort Rengöra skrivaren Rengöra pappersbanan Produktuppdateringar Lösa problem Lösa allmänna problem Checklista för felsökning Faktorer som påverkar produktens prestanda Återställ fabriksinställningar Tolka meddelanden på kontrollpanelen Meddelandetyper på kontrollpanelen Meddelanden på kontrollpanelen Rensa trassel Vanliga orsaker till papperstrassel Platser där papperstrassel kan förekomma Åtgärda papperstrassel innanför höger lucka Rensa papperstrassel i utmatningsfackets område Rensa papperstrassel i fack Rensa papperstrassel i fack 2 eller extrafacken 3, 4 eller Rensa papperstrassel i nedre höger lucka (fack 3, 4 eller 5) Ändra inställningen för fortsättning efter papperstrassel Lösa problem med pappershantering Skrivaren matar flera ark Skrivaren matar fel pappersstorlek Skrivaren matar in från fel fack Papper matas inte automatiskt Papper matas inte in från fack 2, 3, 4 eller x SVWW

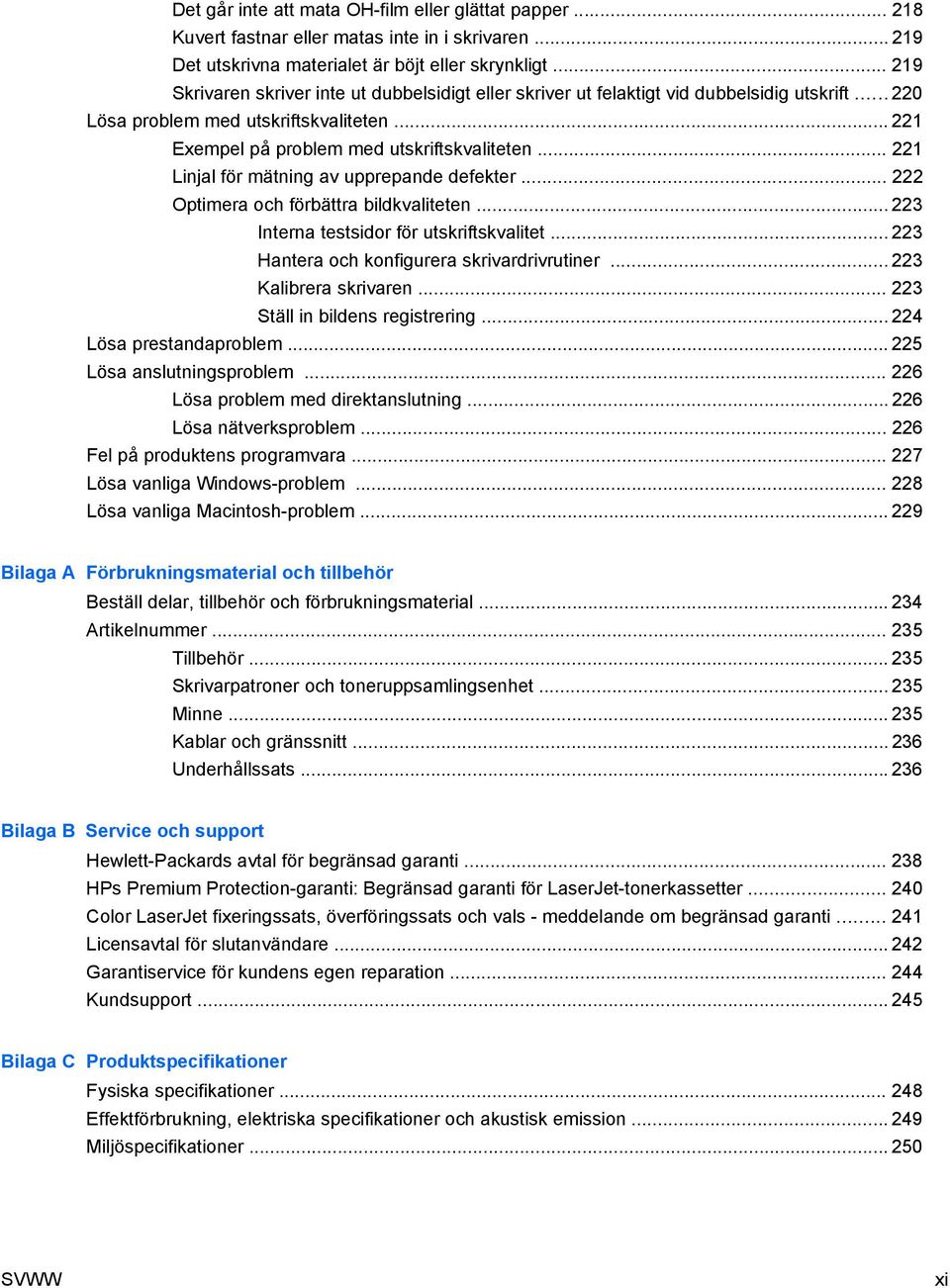

13 Det går inte att mata OH-film eller glättat papper Kuvert fastnar eller matas inte in i skrivaren Det utskrivna materialet är böjt eller skrynkligt Skrivaren skriver inte ut dubbelsidigt eller skriver ut felaktigt vid dubbelsidig utskrift Lösa problem med utskriftskvaliteten Exempel på problem med utskriftskvaliteten Linjal för mätning av upprepande defekter Optimera och förbättra bildkvaliteten Interna testsidor för utskriftskvalitet Hantera och konfigurera skrivardrivrutiner Kalibrera skrivaren Ställ in bildens registrering Lösa prestandaproblem Lösa anslutningsproblem Lösa problem med direktanslutning Lösa nätverksproblem Fel på produktens programvara Lösa vanliga Windows-problem Lösa vanliga Macintosh-problem Bilaga A Förbrukningsmaterial och tillbehör Beställ delar, tillbehör och förbrukningsmaterial Artikelnummer Tillbehör Skrivarpatroner och toneruppsamlingsenhet Minne Kablar och gränssnitt Underhållssats Bilaga B Service och support Hewlett-Packards avtal för begränsad garanti HPs Premium Protection-garanti: Begränsad garanti för LaserJet-tonerkassetter Color LaserJet fixeringssats, överföringssats och vals - meddelande om begränsad garanti Licensavtal för slutanvändare Garantiservice för kundens egen reparation Kundsupport Bilaga C Produktspecifikationer Fysiska specifikationer Effektförbrukning, elektriska specifikationer och akustisk emission Miljöspecifikationer SVWW xi

14 Bilaga D Föreskrifter FCC-bestämmelser Miljövänlig produkthantering Skydda miljön Ozon Strömförbrukning Pappersanvändning Plast HP LaserJet-förbrukningsartiklar Instruktioner för retur och återvinning USA och Puerto Rico Flera returer (mer än en kassett) Retur av enstaka kassett Leverans Returer utanför USA Papper Materialrestriktioner Kassering av förbrukad utrustning för användare i privata hushåll i EU Kemiska ämnen Material Safety Data Sheet (MSDS) Mer information Konformitetsdeklaration Säkerhetsinformation Lasersäkerhet Kanadensiska DOC-regler VCCI-deklaration (Japan) Instruktioner för nätsladd Nätsladdar (Japan) EMC-deklaration (Kina) EMI-deklaration (Korea) EMI-deklaration (Taiwan) Laserdeklaration för Finland Ämnestabell (Kina) Index xii SVWW

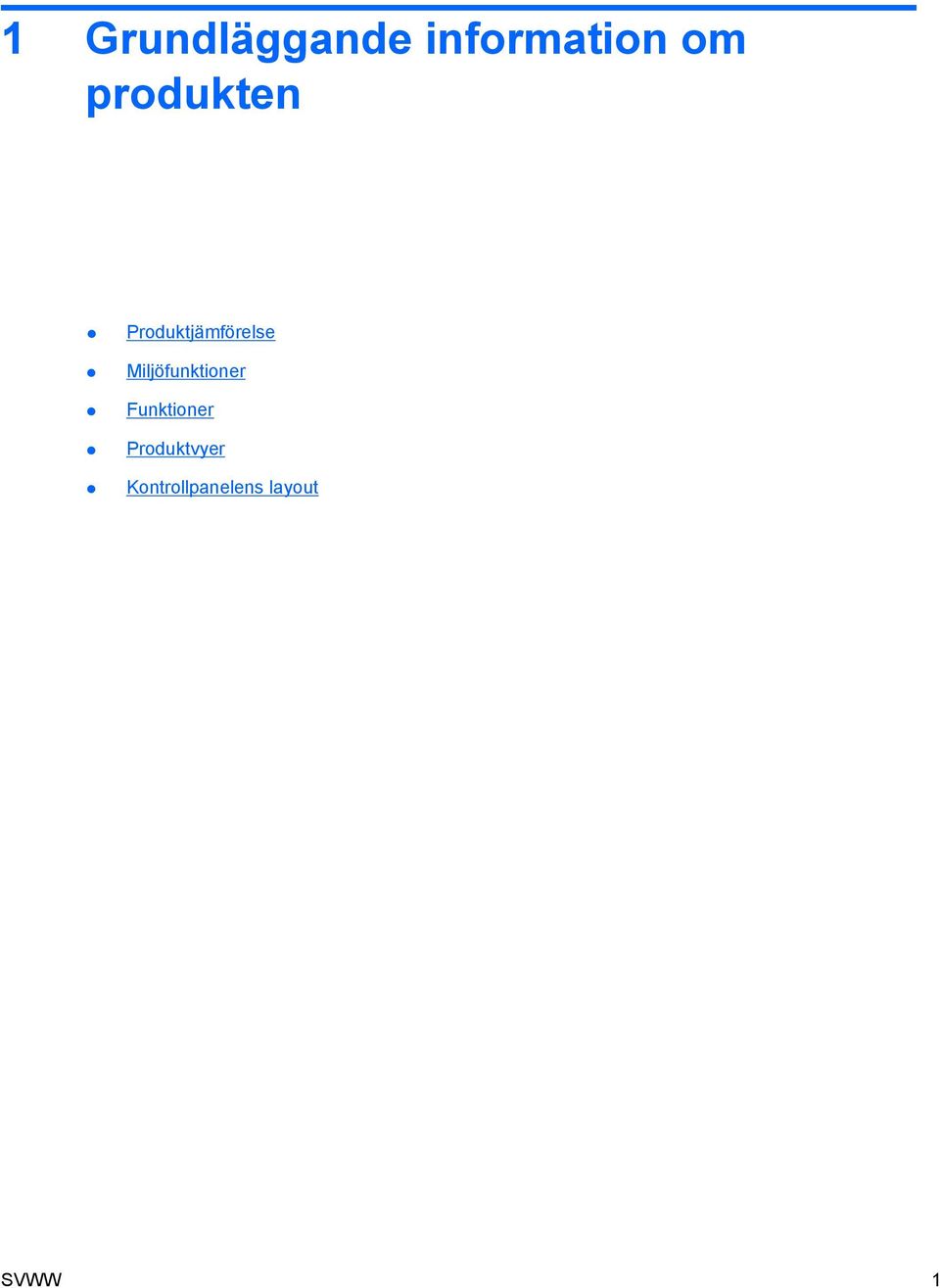

15 1 Grundläggande information om produkten Produktjämförelse Miljöfunktioner Funktioner Produktvyer Kontrollpanelens layout SVWW 1

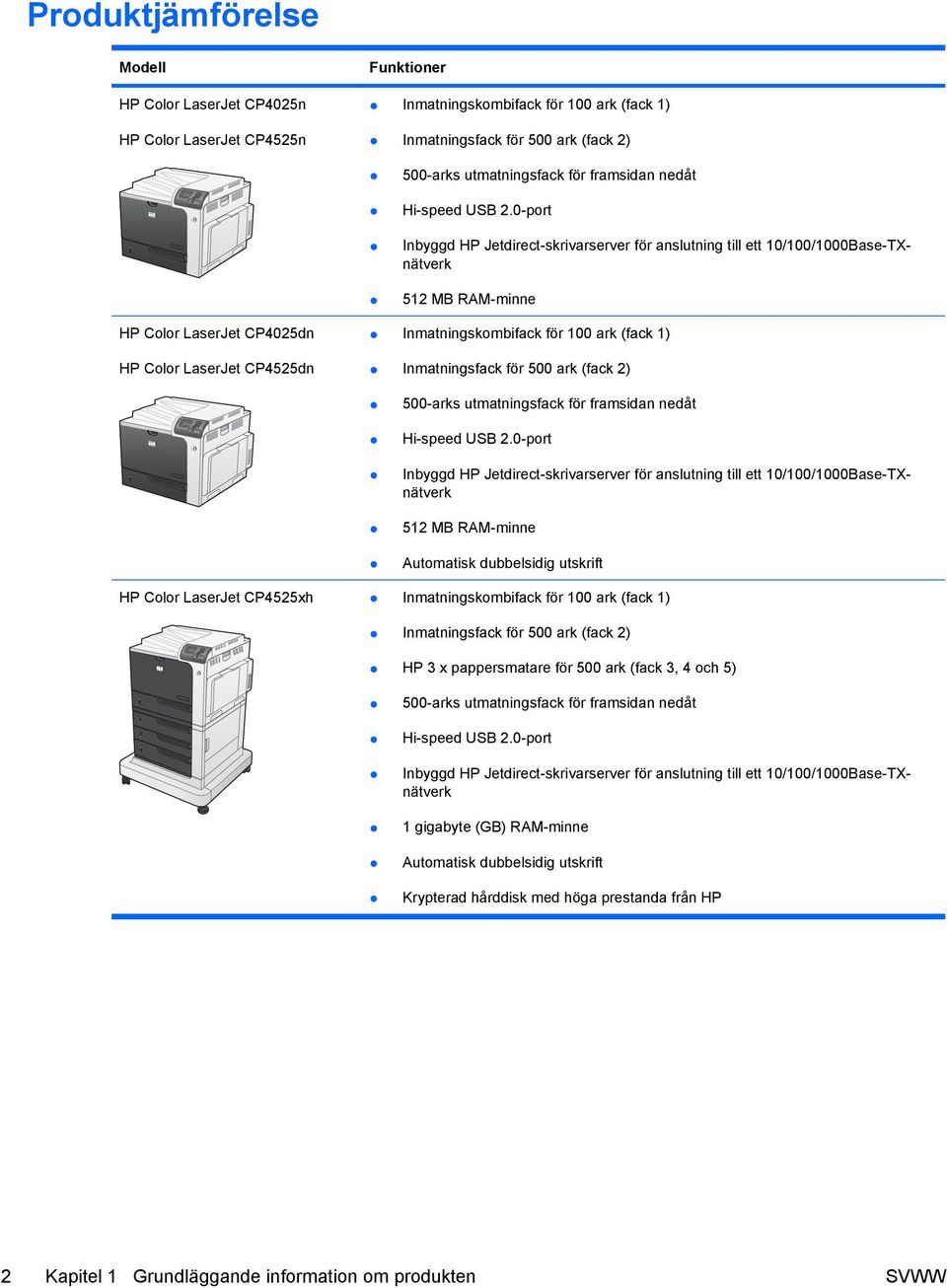

16 Produktjämförelse Modell HP Color LaserJet CP4025n HP Color LaserJet CP4525n Funktioner Inmatningskombifack för 100 ark (fack 1) Inmatningsfack för 500 ark (fack 2) 500-arks utmatningsfack för framsidan nedåt Hi-speed USB 2.0-port Inbyggd HP Jetdirect-skrivarserver för anslutning till ett 10/100/1000Base-TXnätverk 512 MB RAM-minne HP Color LaserJet CP4025dn HP Color LaserJet CP4525dn Inmatningskombifack för 100 ark (fack 1) Inmatningsfack för 500 ark (fack 2) 500-arks utmatningsfack för framsidan nedåt Hi-speed USB 2.0-port Inbyggd HP Jetdirect-skrivarserver för anslutning till ett 10/100/1000Base-TXnätverk 512 MB RAM-minne Automatisk dubbelsidig utskrift HP Color LaserJet CP4525xh Inmatningskombifack för 100 ark (fack 1) Inmatningsfack för 500 ark (fack 2) HP 3 x pappersmatare för 500 ark (fack 3, 4 och 5) 500-arks utmatningsfack för framsidan nedåt Hi-speed USB 2.0-port Inbyggd HP Jetdirect-skrivarserver för anslutning till ett 10/100/1000Base-TXnätverk 1 gigabyte (GB) RAM-minne Automatisk dubbelsidig utskrift Krypterad hårddisk med höga prestanda från HP 2 Kapitel 1 Grundläggande information om produkten SVWW

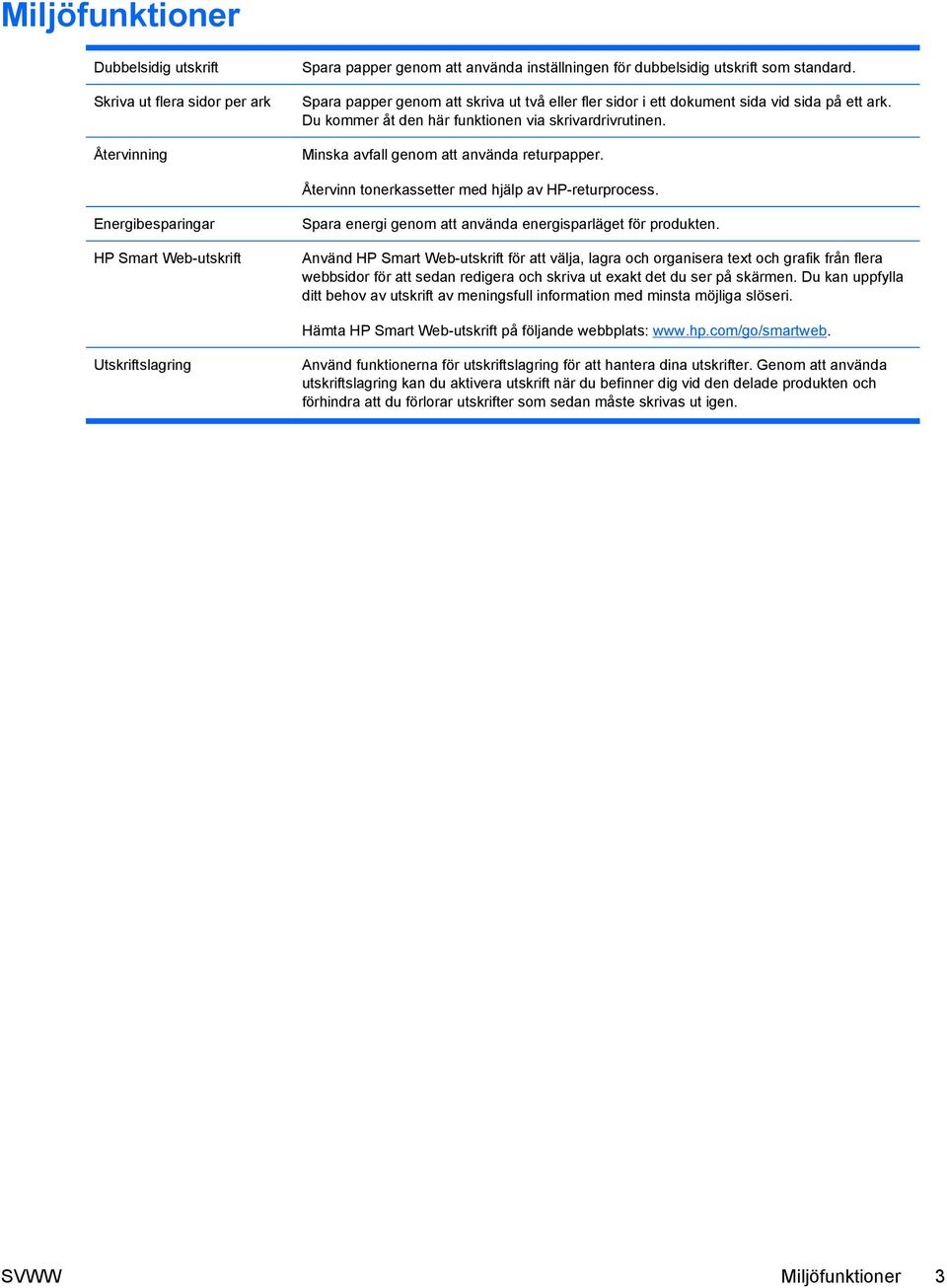

17 Miljöfunktioner Dubbelsidig utskrift Skriva ut flera sidor per ark Återvinning Spara papper genom att använda inställningen för dubbelsidig utskrift som standard. Spara papper genom att skriva ut två eller fler sidor i ett dokument sida vid sida på ett ark. Du kommer åt den här funktionen via skrivardrivrutinen. Minska avfall genom att använda returpapper. Återvinn tonerkassetter med hjälp av HP-returprocess. Energibesparingar HP Smart Web-utskrift Spara energi genom att använda energisparläget för produkten. Använd HP Smart Web-utskrift för att välja, lagra och organisera text och grafik från flera webbsidor för att sedan redigera och skriva ut exakt det du ser på skärmen. Du kan uppfylla ditt behov av utskrift av meningsfull information med minsta möjliga slöseri. Hämta HP Smart Web-utskrift på följande webbplats: Utskriftslagring Använd funktionerna för utskriftslagring för att hantera dina utskrifter. Genom att använda utskriftslagring kan du aktivera utskrift när du befinner dig vid den delade produkten och förhindra att du förlorar utskrifter som sedan måste skrivas ut igen. SVWW Miljöfunktioner 3

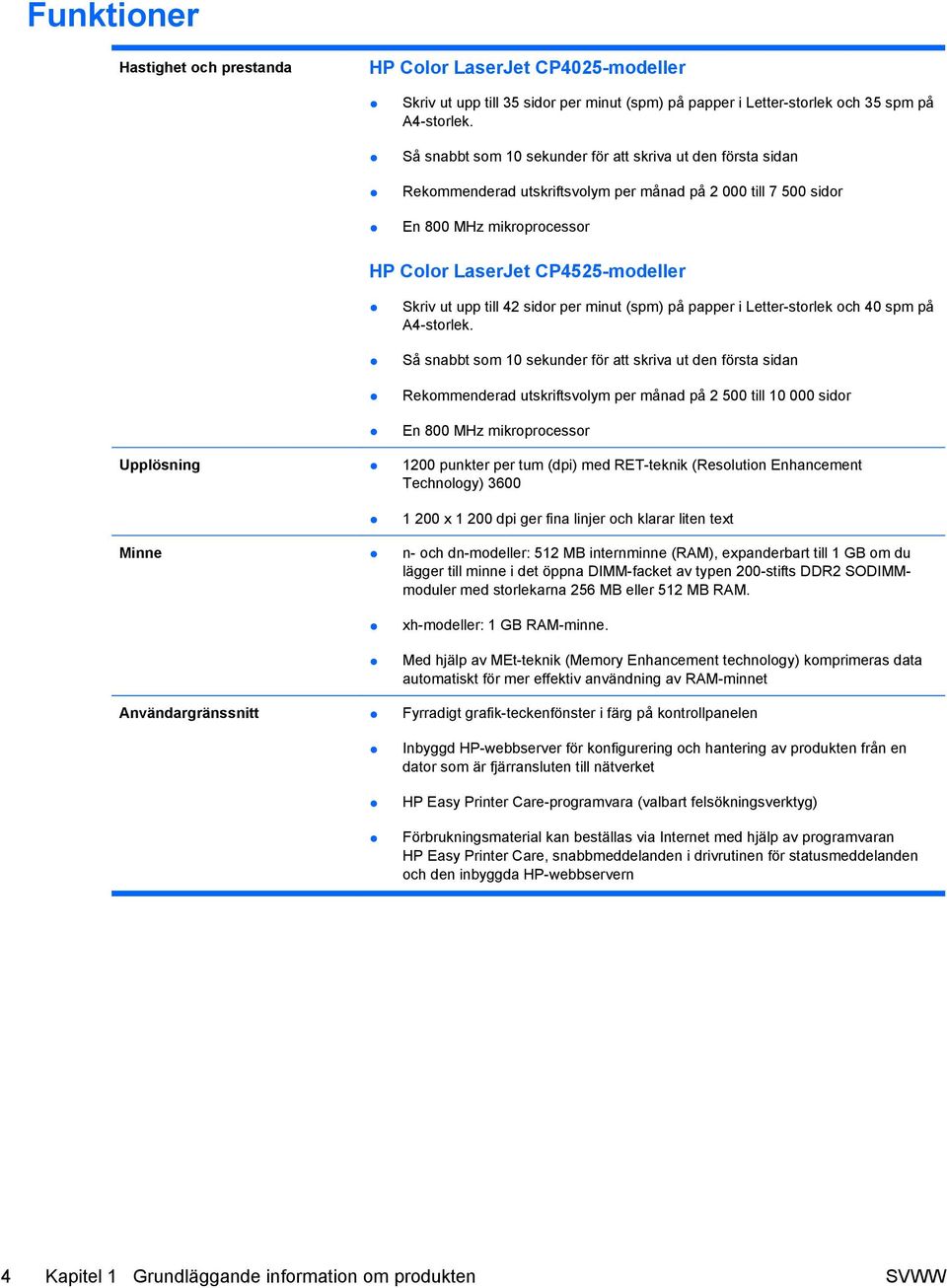

18 Funktioner Hastighet och prestanda HP Color LaserJet CP4025-modeller Skriv ut upp till 35 sidor per minut (spm) på papper i Letter-storlek och 35 spm på A4-storlek. Så snabbt som 10 sekunder för att skriva ut den första sidan Rekommenderad utskriftsvolym per månad på till sidor En 800 MHz mikroprocessor HP Color LaserJet CP4525-modeller Skriv ut upp till 42 sidor per minut (spm) på papper i Letter-storlek och 40 spm på A4-storlek. Så snabbt som 10 sekunder för att skriva ut den första sidan Rekommenderad utskriftsvolym per månad på till sidor En 800 MHz mikroprocessor Upplösning 1200 punkter per tum (dpi) med RET-teknik (Resolution Enhancement Technology) x dpi ger fina linjer och klarar liten text Minne n- och dn-modeller: 512 MB internminne (RAM), expanderbart till 1 GB om du lägger till minne i det öppna DIMM-facket av typen 200-stifts DDR2 SODIMMmoduler med storlekarna 256 MB eller 512 MB RAM. xh-modeller: 1 GB RAM-minne. Med hjälp av MEt-teknik (Memory Enhancement technology) komprimeras data automatiskt för mer effektiv användning av RAM-minnet Användargränssnitt Fyrradigt grafik-teckenfönster i färg på kontrollpanelen Inbyggd HP-webbserver för konfigurering och hantering av produkten från en dator som är fjärransluten till nätverket HP Easy Printer Care-programvara (valbart felsökningsverktyg) Förbrukningsmaterial kan beställas via Internet med hjälp av programvaran HP Easy Printer Care, snabbmeddelanden i drivrutinen för statusmeddelanden och den inbyggda HP-webbservern 4 Kapitel 1 Grundläggande information om produkten SVWW

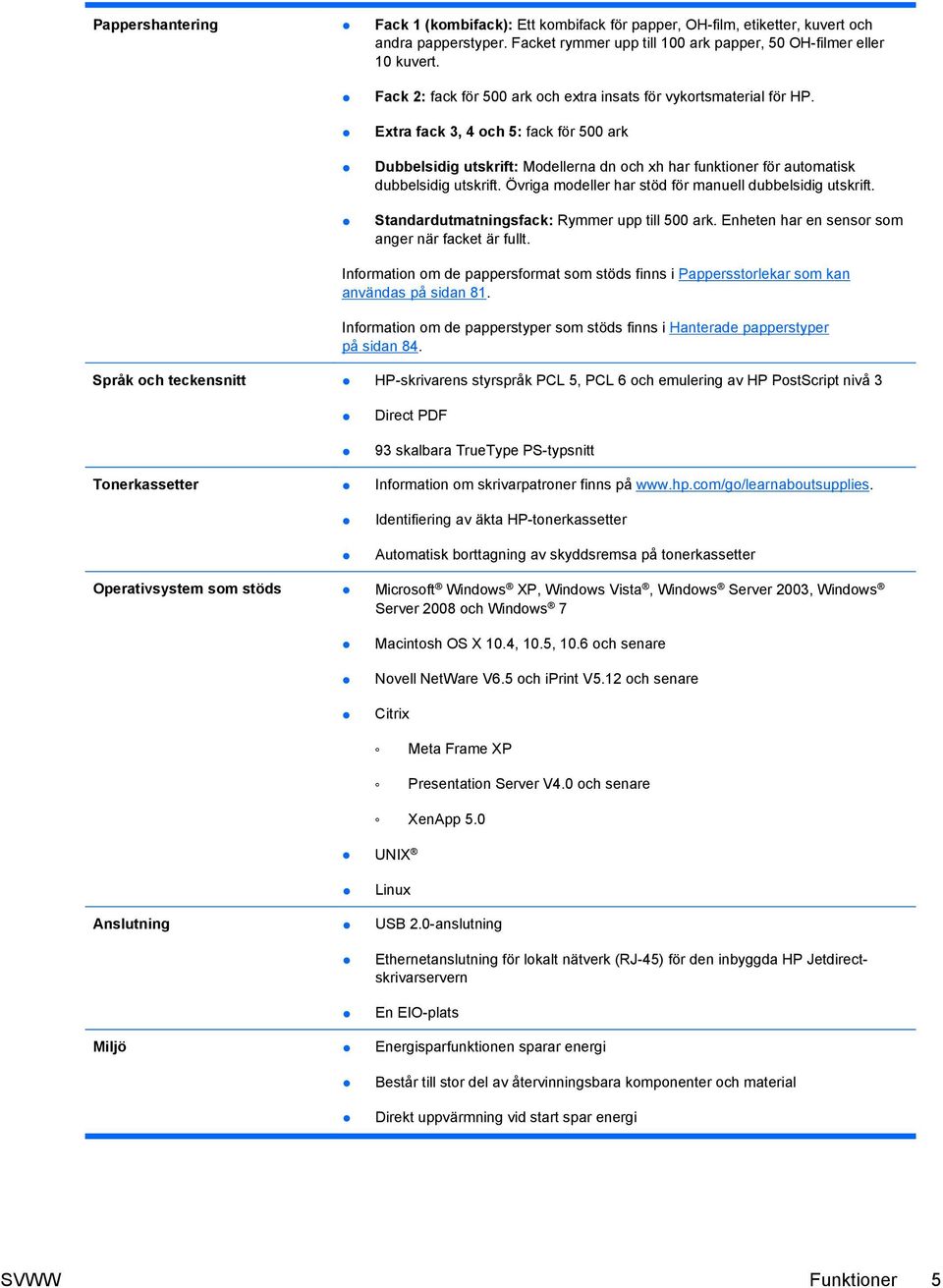

19 Pappershantering Fack 1 (kombifack): Ett kombifack för papper, OH-film, etiketter, kuvert och andra papperstyper. Facket rymmer upp till 100 ark papper, 50 OH-filmer eller 10 kuvert. Fack 2: fack för 500 ark och extra insats för vykortsmaterial för HP. Extra fack 3, 4 och 5: fack för 500 ark Dubbelsidig utskrift: Modellerna dn och xh har funktioner för automatisk dubbelsidig utskrift. Övriga modeller har stöd för manuell dubbelsidig utskrift. Standardutmatningsfack: Rymmer upp till 500 ark. Enheten har en sensor som anger när facket är fullt. Information om de pappersformat som stöds finns i Pappersstorlekar som kan användas på sidan 81. Information om de papperstyper som stöds finns i Hanterade papperstyper på sidan 84. Språk och teckensnitt HP-skrivarens styrspråk PCL 5, PCL 6 och emulering av HP PostScript nivå 3 Direct PDF 93 skalbara TrueType PS-typsnitt Tonerkassetter Information om skrivarpatroner finns på Identifiering av äkta HP-tonerkassetter Automatisk borttagning av skyddsremsa på tonerkassetter Operativsystem som stöds Microsoft Windows XP, Windows Vista, Windows Server 2003, Windows Server 2008 och Windows 7 Macintosh OS X 10.4, 10.5, 10.6 och senare Novell NetWare V6.5 och iprint V5.12 och senare Citrix Meta Frame XP Presentation Server V4.0 och senare XenApp 5.0 UNIX Linux Anslutning USB 2.0-anslutning Ethernetanslutning för lokalt nätverk (RJ-45) för den inbyggda HP Jetdirectskrivarservern En EIO-plats Miljö Energisparfunktionen sparar energi Består till stor del av återvinningsbara komponenter och material Direkt uppvärmning vid start spar energi SVWW Funktioner 5

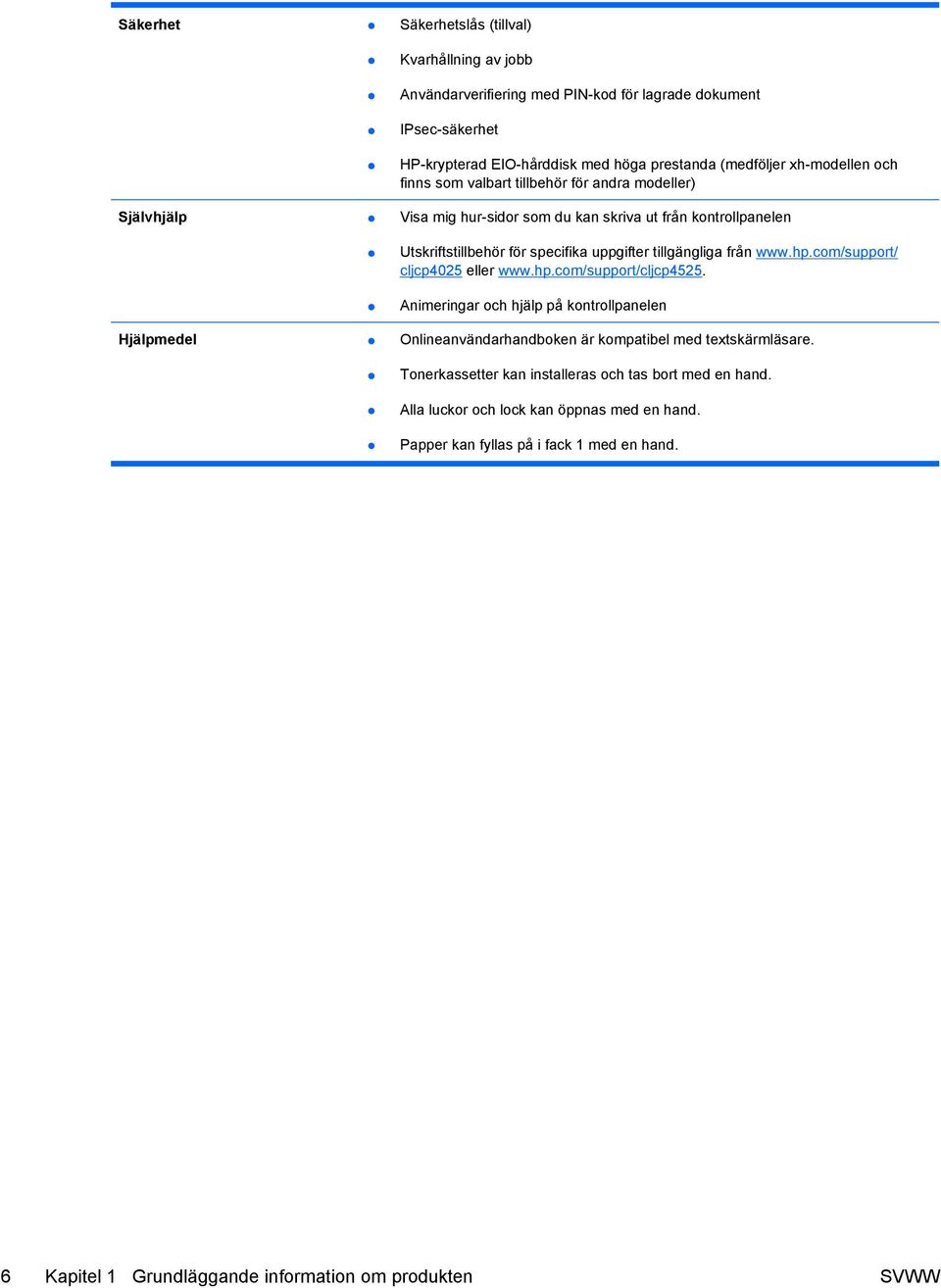

20 Säkerhet Säkerhetslås (tillval) Kvarhållning av jobb Användarverifiering med PIN-kod för lagrade dokument IPsec-säkerhet HP-krypterad EIO-hårddisk med höga prestanda (medföljer xh-modellen och finns som valbart tillbehör för andra modeller) Självhjälp Visa mig hur-sidor som du kan skriva ut från kontrollpanelen Utskriftstillbehör för specifika uppgifter tillgängliga från cljcp4025 eller Animeringar och hjälp på kontrollpanelen Hjälpmedel Onlineanvändarhandboken är kompatibel med textskärmläsare. Tonerkassetter kan installeras och tas bort med en hand. Alla luckor och lock kan öppnas med en hand. Papper kan fyllas på i fack 1 med en hand. 6 Kapitel 1 Grundläggande information om produkten SVWW

21 Produktvyer Framsida Främre lucka (åtkomst till skrivarpatroner och toneruppsamlingsenhet) 2 Standardutmatningsfack 3 Kontrollpanel 4 Höger lucka (åtkomst för att rensa papperstrassel) 5 På/av, knapp (tänds när skrivaren sätts på) 6 Fack 1 (öppna facket genom att dra i handtaget) 7 Fack 2 8 Extrafack 3 (medföljer HP Color LaserJet CP4525xh-skrivaren) 9 Höger nedre lucka (åtkomst för att rensa papperstrassel) 10 Extrafack 4 (medföljer HP Color LaserJet CP4525xh-skrivaren) 11 Extrafack 5 (medföljer HP Color LaserJet CP4525xh-skrivaren) SVWW Produktvyer 7

22 Baksida Gränssnittsportar 2 Nätanslutning 8 Kapitel 1 Grundläggande information om produkten SVWW

23 Gränssnittsportar USB 2.0-skrivarport med hög hastighet 2 Ethernet-port (RJ-45) för lokalt nätverk (LAN) 3 Expansionsplats för EIO-gränssnitt 4 Fack för en säkerhetslucka av kabeltyp Placering av serienummer och modellnummer Modellnumret och serienumret finns på etiketten som är placerad på produktens baksida. Serienumret innehåller information om ursprungsland/-region, produktversion, tillverkningskod och skrivarens tillverkningsnummer. Modellnamn HP Color LaserJet CP4025n HP Color LaserJet CP4025dn HP Color LaserJet CP4525n HP Color LaserJet CP4525dn HP Color LaserJet CP4525xh Modellnummer CC489A CC490A CC493A CC494A CC495A SVWW Produktvyer 9

24 Kontrollpanelens layout Kontrollpanelen har ett teckenfönster, knappar för att hantera utskrifter och tre lysdioder för statusindikering Teckenfönster på kontrollpanelen Visar information om status, menyer, hjälpinformation och felmeddelanden. 2 Bakåtpilsknapp Navigerar bakåt i kapslade menyer. 3 Knappen Hjälp Ger detaljerad information, inklusive animeringar, om produktens meddelanden eller menyer. 4 Uppåtpilsknapp Navigerar i menyer och text och ökar värdet på numeriska objekt i teckenfönstret. Nedåtpilsknapp Navigerar menyer och text och minskar värdet på numeriska objekt i teckenfönstret. 5 Knappen OK Väljer och fortsätter skriva ut efter åtgärdat fel. 6 Hem-knapp Öppnar och stänger menyerna. 7 Knappen Stopp Stoppar den pågående utskriften, ger möjlighet att fortsätta eller avbryta utskriften, tar bort papper ur skrivaren och avhjälper upprepade fel som kan kringgås för den avbrutna utskriften. Om ingen utskrift pågår pausas skrivaren när du trycker på Stopp. 8 9 Lampan Åtgärda Lampan Åtgärda indikerar att ett tillstånd har uppstått som måste åtgärdas. Det kan röra ett tomt pappersfack eller ett felmeddelande i teckenfönstret. Lampan Data indikerar att skrivaren tar emot data. 10 Lampan Data Lampan Klar indikerar att produkten är redo att börja bearbeta en utskrift. Lampan Klar 10 Kapitel 1 Grundläggande information om produkten SVWW

25 2 Kontrollpanelens menyer Kontrollpanelens menyer SVWW 11

26 Kontrollpanelens menyer Du kan anpassa skrivaren genom att ändra inställningarna i menyerna på skrivarens kontrollpanel. Använd kontrollpanelen för att komma åt funktioner som du inte kan styra med skrivardrivrutinen eller programvaran, och för att ställa in fack för pappersstorlek och -typ. menyn Visa mig Med menyn VISA MIG skriver du ut sidor som innehåller mer information om produkten. Du kan skriva ut sidorna och ha dem i närheten av skrivaren som bekväm referens. Så här visar du den: Tryck på knappen Hem och välj sedan menyn VISA MIG. Objekt RENSA TRASSEL FYLLA PÅ FACK FYLLA PÅ SPECIALMEDIA Förklaring Visa instruktioner för hur du rensar papperstrassel i produkten. Visa instruktioner för hur du fyller på och konfigurerar fack. Visa instruktioner för hur du fyller på speciella utskriftsmaterial såsom kuvert, OH-film och etiketter. FYLLA PÅ MEDIA 10 X 15 CM (4 X 6) Ger instruktioner om hur du fyller på material som är 10 X 15 cm (4 X 6). SKRIVA UT PÅ BÅDA SIDOR PAPPER SOM KAN ANVÄNDAS UTSKRIFTSGUIDE Visa instruktioner för utskrift och kopiering på båda sidor av papperet (duplexutskrift). Visa en lista över papper och utskriftsmaterial som kan användas. Skriver ut en sida med länkar till sidor med mer hjälpinformation på Internet. Menyn Hämta utskrift Via menyn ÅTERHÄMTA JOBB kan du visa listor över alla lagrade utskriftsjobb. Så här visar du den: Tryck på knappen Hem och välj sedan menyn ÅTERHÄMTA JOBB. Artikel Undermeny Undermeny Undermeny Beskrivning INGEN UTSKRIFT LAGRAD Det här meddelandet visas när inga utskriftsjobb finns lagrade i skrivaren. <ANVÄNDARNAMN> Namnet anges för varje användare som har lagrat utskrifter. Välj aktuellt användarnamn om du vill se en lista över lagrade utskrifter. 12 Kapitel 2 Kontrollpanelens menyer SVWW

27 Artikel Undermeny Undermeny Undermeny Beskrivning ALLA JOBB (MED PIN) SKRIV UT SKR. UT & TA BORT TA BORT Detta meddelande visas om en användare har lagrat två eller flera utskrifter som kräver en PIN-kod. Om SKRIV UT eller SKR. UT & TA BORT väljs efterfrågas PIN-koden. Om jobben har olika PIN-koder skrivs endast de jobb ut vars PIN-kod anges. Om PIN-koden inte matchar något av jobben visas ett felmeddelande. Något av alternativen SKRIV UT eller SKR. UT & TA BORT visas, beroende på vilken typ av jobb det är fråga om. Om de lagrade utskriftsjobben är Personliga eller Korrektur och vänta visas SKR. UT & TA BORT. De här jobben tas bort efter utskrift. Om SKRIV UT visas finns det minst ett lagrat snabbkopie- eller standardjobb. När SKRIV UT väljs skrivs eventuella Personliga- eller Korrektur och väntajobb i listan ut och tas sedan bort. KOPIOR JOBB ANPASSAT VÄRDE När du väljer SKRIV UT eller SKR. UT & TA BORT kan du använda KOPIOR till att ange antalet kopior som ska skrivas ut för jobbet. Standard är 1 och intervallet är från 1 till Följande kopieringsalternativ är också tillgängliga: Välj alternativet JOBB när du vill skriva ut det antal kopior som har angetts i drivrutinen. Välj alternativet ANPASSAT VÄRDE när du vill ange hur många exemplar av utskriften som ska skrivas ut. Antalet kopior som angavs i drivrutinen multipliceras med antalet kopior som har angetts på kontrollpanelen. Om du till exempel angav två kopior i drivrutinen och anger två kopior på kontrollpanelen, skrivs totalt fyra kopior av utskriften ut. SVWW Kontrollpanelens menyer 13

28 Artikel Undermeny Undermeny Undermeny Beskrivning ALLA JOBB (EJ PIN) SKRIV UT SKR. UT & TA BORT TA BORT Detta meddelande visas om en användare har lagrat två eller flera utskrifter som inte kräver en PIN-kod. Något av alternativen SKRIV UT eller SKR. UT & TA BORT visas, beroende på vilken typ av jobb det är fråga om. Om de lagrade jobben är Personliga eller Korrektur och vänta visas SKR. UT & TA BORT. De här jobben tas bort efter utskrift. Om SKRIV UT visas finns det minst ett lagrat snabbkopieeller standardjobb. När SKRIV UT väljs skrivs eventuella Personliga- eller Korrektur och vänta-jobb i listan ut och tas sedan bort. KOPIOR JOBB ANPASSAT VÄRDE När du väljer SKRIV UT eller SKR. UT & TA BORT kan du använda KOPIOR till att ange antalet kopior som ska skrivas ut för jobbet. Standard är 1 och intervallet är från 1 till Följande kopieringsalternativ är också tillgängliga: Välj alternativet JOBB när du vill skriva ut det antal kopior som har angetts i drivrutinen. Välj alternativet ANPASSAT VÄRDE när du vill ange hur många exemplar av utskriften som ska skrivas ut. Antalet kopior som angavs i drivrutinen multipliceras med antalet kopior som har angetts på kontrollpanelen. Om du till exempel angav två kopior i drivrutinen och anger två kopior på kontrollpanelen, skrivs totalt fyra kopior av utskriften ut. 14 Kapitel 2 Kontrollpanelens menyer SVWW

29 Artikel Undermeny Undermeny Undermeny Beskrivning <UTSKRIFTSNAMN X> SKRIV UT SKR. UT & TA BORT TA BORT Varje enskilt utskriftsjobb för användaren visas i en namnlista. Något av alternativen SKRIV UT eller SKR. UT & TA BORT visas, beroende på vilken typ av jobb det är fråga om. Om SKR. UT & TA BORT visas är alla lagrade utskriftsjobb antingen Personliga eller Korrektur och vänta. De här jobben tas bort efter utskrift. Om SKRIV UT visas finns det minst ett lagrat snabbkopie- eller standardjobb. Om det finns några Personliga- eller Korrektur och vänta-jobb skrivs de ut och tas sedan bort, även om alternativet SKRIV UT valdes. KOPIOR När du väljer SKRIV UT eller SKR. UT & TA BORT kan du använda KOPIOR till att ange antalet kopior som ska skrivas ut för jobbet. Standard är 1 och intervallet är från 1 till Menyn Information På menyn INFORMATION kan du visa och skriva ut information om skrivaren. Så här visar du den: Tryck på knappen Hem och välj sedan menyn INFORMATION. Artikel ÖVERSIKT ÖVER UTSKRIFTSMENYN UTSKRIFTSKONFIGURATION STATUSSIDA FÖR FÖRBRUKNINGSMATERIAL Beskrivning Skriver ut en karta över kontrollpanelens menyer som visar menyalternativens layout och aktuella inställningar. Skriver ut skrivarens konfigurationssidor som anger skrivarinställningar och installerade tillbehör. Skriv ut en uppskattning av hur länge förbrukningsmaterialet räcker samt statistik om totalt antal bearbetade sidor och dokument, serienummer, antal sidor och underhållsinformation. HP tillhandahåller uppskattningar av den återstående livslängden för förbrukningsmaterial som en tjänst till kunden. De faktiska återstående nivåerna för förbrukningsmaterial kan skilja sig från de uppskattningar som ges. STATUS FÖR FÖRBR. MAT. SKRIV UT ANVÄNDNINGSSIDA SKRIV UT FÄRGANVÄNDINGSLOGG SKRIV UT DEMOSIDA SKRIV UT RGB-EXEMPEL Visar uppskattad status för tonerkassetter, överföringssats, fixeringsenhet och toneruppsamlingsenhet i en rullningsbar lista. Tryck på OK så öppnas hjälpen för respektive objekt. Skriver ut en summering av alla pappersstorlekar som har använts i skrivaren, anger om de var enkel- eller dubbelsidiga samt om de var svartvita eller i färg och anger antalet sidor. Skriver ut färganvändningsstatistik för skrivaren. Skriver ut en demonstrationssida. Skriver ut färgprover för olika RGB-värden. Använd proverna som hjälp för att matcha tryckfärger. SVWW Kontrollpanelens menyer 15

30 Artikel SKRIV UT CMYK-EXEMPEL SKRIV UT FILKATALOG SKRIV UT PCL-TECKENSNITTSLISTA SKRIV UT PS-TECKENSNITTSLISTA Beskrivning Skriver ut färgprover för olika CMYK-värden. Använd proverna som hjälp för att matcha tryckfärger. Skriver ut namn och katalog för filer som lagrats i skrivaren. Skriver ut de tillgängliga PCL-teckensnitten. Skriver ut de tillgängliga PCL-teckensnitten. Menyn Pappershantering Använd menyn för att konfigurera inmatningsfacken efter storlek och typ. Det är viktigt att korrekt konfigurera facken innan du skriver ut för första gången. Den här menyn visas även om du stänger facken 2 5 och trycker på OK efter uppmaningen om att ange pappersstorlek och typ. Så här visar du den: Tryck på knappen Hem och välj sedan menyn PAPPERSHANTERING. OBS! Om du har använt andra HP LaserJet-skrivare kanske du är van vid att konfigurera fack 1 till läget Första eller läget Magasin. På HP Color LaserJet Enterprise CP4020-CP4520-serien-skrivare motsvarar inställning av fack 1 som ALLA STORLEKAR och VALFRI TYP läget Första. Inställning av fack 1 till någon annan inställning än ALLA STORLEKAR eller VALFRI TYP motsvarar läget Magasin. Menyalternativ Värde Beskrivning FACK 1 STORLEK En lista med tillgängliga storlekar visas. Anger pappersstorlek för fack 1. Standardvärdet är ALLA STORLEKAR. I Pappersstorlekar som kan användas på sidan 81 finns en komplett lista över tillgängliga storlekar. FACK 1 TYP En lista med tillgängliga typer visas. Anger papperstyp för fack 1. Standardvärdet är VALFRI TYP. I Hanterade papperstyper på sidan 84 finns en komplett lista över tillgängliga typer. FACK <X> STORLEK X = 2 eller extrafack 3, 4 eller 5 FACK <X> TYP X = 2 eller extrafack 3, 4 eller 5 En lista med tillgängliga storlekar visas. En lista med tillgängliga typer visas. Anger pappersstorlek för fack 2 eller extrafack 3, 4 eller 5. De här facken kan identifiera pappersstorleken efter ledarna i facket. I Pappersstorlekar som kan användas på sidan 81 finns en komplett lista över tillgängliga storlekar. Anger papperstyp för fack 2 eller extrafack 3, 4 eller 5. Standardvärdet är VANLIGT. I Hanterade papperstyper på sidan 84 finns en komplett lista över tillgängliga typer. Menyn Hantera förbrukningsmaterial Via den här menyn kan du konfigurera hur avisering ska ske när förbrukningsmaterial håller på att ta slut. 16 Kapitel 2 Kontrollpanelens menyer SVWW

31 Så här visar du den: Tryck på knappen Hem FÖRBRUKNINGSMATERIAL. och välj sedan menyn HANTERA OBS! Värden som har en asterisk (*) är fabriksinställda standardvärden. Vissa menyalternativ har inga standardvärden. Menyalternativ Undermenyalternativ Värden Beskrivning VID MYCKET LÅG NIVÅ SVART KASSETT STOPP FRÅGA OM FORTSÄTTA* FORTSÄTT Välj vad skrivaren ska göra när tonerkassetten håller på att ta slut. STOPP: Skrivaren stannar och startar inte förrän kassetten bytts ut. FÄRGKASSETTER ÖVERFÖRINGSSATS STOPP FRÅGA OM FORTSÄTTA* FORTSÄTT SKRIV UT I SVART STOPP FRÅGA OM FORTSÄTTA* FORTSÄTT FRÅGA OM FORTSÄTTA: Skrivaren stannar och startar inte förrän meddelandet raderats. När meddelandet har raderats visas inga fler meddelanden om att du måste fylla på förbrukningsmaterial. FORTSÄTT: Ett varningsmeddelande visas men utskriften fortsätter. Inga fler meddelanden om att förbrukningsmaterial måste fyllas på kommer att visas. Välj vad skrivaren ska göra när tonerkassetten håller på att ta slut. STOPP: Skrivaren stannar och startar inte förrän kassetten bytts ut. FRÅGA OM FORTSÄTTA: Skrivaren stannar och startar inte förrän meddelandet raderats. FORTSÄTT: Ett varningsmeddelande visas men utskriften fortsätter. SKRIV UT I SVART: Skrivaren skriver ut i svart när en färgkassett närmar sig slutet på den beräknade livslängden. STOPP: Skrivaren stannar och startar inte förrän överföringssatsen bytts ut. FRÅGA OM FORTSÄTTA: Skrivaren stannar och startar inte förrän meddelandet raderats. FORTSÄTT: Ett varningsmeddelande visas men utskriften fortsätter. SVWW Kontrollpanelens menyer 17

32 Menyalternativ Undermenyalternativ Värden Beskrivning FIXERINGSSATS STOPP FRÅGA OM FORTSÄTTA* STOPP: Skrivaren stannar och startar inte förrän fixeringssatsen bytts ut. FORTSÄTT FRÅGA OM FORTSÄTTA: Skrivaren stannar och startar inte förrän meddelandet raderats. FORTSÄTT: Ett varningsmeddelande visas men utskriften fortsätter. TONERUPPSAMLINGSENHET STOPP* FRÅGA OM FORTSÄTTA FORTSÄTT STOPP: Skrivaren stannar och startar inte förrän toneruppsamlingsenheten bytts ut. FRÅGA OM FORTSÄTTA: Skrivaren stannar och startar inte förrän meddelandet raderats. FORTSÄTT: Ett varningsmeddelande visas men utskriften fortsätter. OBS! Om du använder en toneruppsamlingsenhet efter att ett uppmanings- eller varningsmeddelande visats kan det resultera i tonerläckage, framför allt när du byter ut toneruppsamlingsenheten. ANVÄNDARDEFINIERAT LÅG GUL KASSETT MAGENTA KASSETT CYAN KASSETT Intervall från % Använd pilknapparna för att ange procentandelen för den uppskattade kassettlivslängden vid vilken du vill bli aviserad om låg nivå på kassetten. SVART KASSETT ÖVERFÖRINGSSATS Intervall från % Standard är 2 % FIXERINGSSATS Intervall från % Standard är 2 % FÖRBR.MAT.-MEDDELANDEN LÅGT MEDDELANDE PÅ* AV Använd pilknapparna för att ange procentandelen för den uppskattade kassettlivslängden vid vilken du vill bli aviserad. Använd pilknapparna för att ange procentandelen för den uppskattade kassettlivslängden vid vilken du vill bli aviserad. Välj hur skrivaren ska visa information om förbrukningsmaterialet. NIVÅMÄTARE PÅ* AV LÅGT MEDDELANDE: Anger om ett meddelande om låg nivå på förbrukningsmaterialet ska visas på kontrollpanelen. NIVÅMÄTARE: Anger om en nivåmätare visas på kontrollpanelen. 18 Kapitel 2 Kontrollpanelens menyer SVWW

33 Menyalternativ Undermenyalternativ Värden Beskrivning UNGEF. ANTAL SIDOR PÅ* AV UNGEF. ANTAL SIDOR: Anger om ungefärligt antal återstående sidor visas i meddelandet om låg nivå på förbrukningsmaterialet. BEGRÄNSA FÄRGANVÄNDNING BLANDNING AV FÄRG/ SVARTVITT AKTIVERA FÄRG* FÄRG OM TILLÅTET AVAKTIVERA FÄRG AUTO* MEST FÄRGSIDOR MEST SVARTVITA SID Det här menyobjektet styr behörigheten för färgutskrifter. AVAKTIVERA FÄRG: Alla utskriftsjobb som skickas till skrivaren skrivs endast ut monokromt. AKTIVERA FÄRG: Alla färgsidor som skickas till skrivaren skrivs ut i färg. FÄRG OM TILLÅTET: En behörighetsdatabas genomsöks för att kontrollera om färgsidor ska skrivas ut i färg eller monokromt. De här menyalternativen gör att du kan hitta en balans mellan mängden förbrukningsmaterial och prestanda. AUTO: Skrivarens programvara använder en algoritm baserad på utskriftsdata för att ge bästa utskriftskvalitet. MEST FÄRGSIDOR: Det här alternativet ger högsta prestanda. Om utskrifterna är mestadels i färg har det här alternativet ingen negativ påverkan på förbrukningsmaterialet. MEST SVARTVITA SID: Det här alternativet sparar mest av förbrukningsmaterialet och är det bästa alternativet om de flesta utskrifterna är i svartvitt. Menyn Konfigurera enhet Menyn Utskrift På menyn KONFIGURERA ENHET kan du ändra skrivarens standardinställningar för utskrift, justera utskriftskvaliteten, ändra alternativ för systemets konfiguration och I/O-alternativ samt återställa standardinställningarna. Inställningarna påverkar endast utskrifter utan avkänning av egenskaper. De flesta utskriftsjobb känner av alla egenskaperna och åsidosätter de värden som har ställts in på den här menyn. SVWW Kontrollpanelens menyer 19

34 Så här visar du den: Tryck på knappen Hem menyn UTSKRIFT., välj menyn KONFIGURERA ENHET och välj sedan OBS! Värden som har en asterisk (*) är fabriksinställda standardvärden. Vissa menyalternativ har inga standardvärden. Menyalternativ Undermenyalternativ Värden Beskrivning KOPIOR Intervall: Anger standardantal för kopior av utskrivna dokument. Standard är 1. STANDARDFORMAT PÅ PAPPER En lista med tillgängliga storlekar visas. Se Pappersstorlekar som kan användas på sidan 81. Här kan du ställa in standard för pappersstorlek. STANDARDINSTÄLLNING FÖR EGEN PAPPERSSTORLEK MÅTTENHET X-LED Y-LED Anger standardstorlekar för valfria egna utskriftsjobb som inte anger måtten. Som standard används måttenheten MILLIMETER. DUBBELSIDIG AV* PÅ Välj ett alternativ för att aktivera eller avaktivera dubbelsidig utskrift. OBS! Den här menyn är endast tillgänglig på de modeller som har automatisk dubbelsidig utskrift. DUPLEXBINDNING LÅNGSIDA* KORTSIDA ÅSIDOSÄTT A4/LETTER NEJ JA* MANUELL MATNING AV* PÅ COURIER NORMAL* MÖRK Ändra bindningskant för dubbelsidig utskrift. OBS! Den här menyn är endast tillgänglig på de modeller som har automatisk dubbelsidig utskrift. Anger att skrivaren skriver ut ett A4-utskriftsjobb på Letterpapper när inget fack är konfigurerat för A4-papper, eller skriver ut på A4-papper när inget fack är konfigurerat för Letter-papper. Om du sätter alternativet till PÅ blir MANUELL MATNING standardvärde för utskrifter som du inte väljer ett fack för. Alternativet Automatiskt val i skrivardrivrutinen åsidosätter det här alternativet. Här kan du välja önskad version av teckensnittet Courier. Inställningen MÖRK är ett internt Courier-teckensnitt som är tillgängligt på HP LaserJet Series III-skrivare och äldre. 20 Kapitel 2 Kontrollpanelens menyer SVWW

35 Menyalternativ Undermenyalternativ Värden Beskrivning BRED A4 NEJ * JA SKRIV UT PS-FEL AV* PÅ SKRIV UT PDF-FEL AV* PÅ Ändra den utskrivbara ytan på A4-papper. Om du väljer NEJ, är den utskrivbara ytan punkters tecken per rad. Om du väljer JA, är den utskrivbara ytan punkters tecken per rad. Här kan du välja att skriva ut sidor med PostScript-fel. Här kan du välja att skriva ut sidor med PDF-fel. Undermenyn PCL Konfigurerar inställningarna för PCL-språket. Så här visar du den: Tryck på knappen Hem UTSKRIFT och välj sedan menyn PCL., välj menyn KONFIGURERA ENHET välj menyn OBS! Värden som har en asterisk (*) är fabriksinställda standardvärden. Vissa menyalternativ har inga standardvärden. Artikel Värden Beskrivning FORMULÄRLÄNGD Intervall: rader Anger det vertikala avståndet för papperets standardstorlek. Standardvärdet är 60. ORIENTERING TECKENSNITTSKÄLLA STÅENDE* LIGGANDE En lista med tillgängliga teckensnittskällor visas. Här kan du ange att standardinställning för sidorienteringen ska vara stående eller liggande. Anger teckensnittskällan. Standardvärdet är INTERN. TECKENSNITTSNUMMER Intervall: Skrivaren tilldelar varje teckensnitt ett nummer och anger numren i PCL-tecksnittslistan. Standard är 0. BREDDSTEG FÖR TECKENSNITT Intervall: 0,44 99,99 Väljer teckentäthet. Det teckensnitt du har valt avgör om detta objekt visas eller inte. Standardvärdet är 10,00. TECKENSTORLEK Intervall: 4,00 999,75 Anger teckensnittsstorleken. Standard är 12,00. SYMBOLUPPSÄTTNING CR (VAGNRET.) EFTLF (RADMATN.) En lista med tillgängliga symboluppsättningar visas. NEJ* JA Väljer en av flera tillgängliga teckenuppsättningar på skrivarens kontrollpanel. En teckenuppsättning är en unik grupp med alla tecken i ett teckensnitt. PC-8 eller PC-850 rekommenderas för linjeritningstecken. Standardvärdet är PC-8. Välj JA om du vill infoga en vagnretur för varje radmatning i bakåtkompatibla PCL-utskrifter (endast text, ingen utskriftsstyrning). I vissa miljöer markeras en ny rad med hjälp av enbart kontrollkoden för radmatning. Med hjälp av det här alternativet kan du lägga till den nödvändiga vagnreturen vid varje radmatning. SVWW Kontrollpanelens menyer 21

36 Artikel Värden Beskrivning DÖLJ TOMMA SIDOR KÄLLAVBILDNING FÖR MATERIAL NEJ* JA STANDARD* KLASSISKT När du ska göra en egen PCL inkluderas extra radbrytningar som gör att en tom sida skrivs ut. Om du väljer JA ignoreras sidmatningarna om sidan är tom. Med kommandot PCL5 KÄLLAVBILDNING FÖR MATERIAL väljs inmatningsfack med nummer som är kopplade till olika fack och matare. Numreringen STANDARD baseras på nyare HP LaserJet-skrivare med uppdaterade ändringar i numreringen av fack och matare. Numreringen KLASSISKT baseras på HP LaserJet 4- skrivare och tidigare modeller. Menyn Utskriftskvalitet Så här visar du den: Tryck på knappen Hem menyn UTSKRIFTSKVALITET., välj menyn KONFIGURERA ENHET och välj sedan OBS! Värden som har en asterisk (*) är fabriksinställda standardvärden. Vissa menyalternativ har inga standardvärden. Artikel Undermeny Undermeny Värden Beskrivning JUSTERA FÄRG HÖGDAGRAR TÄTHET, CYAN TÄTHET, MAGENTA TÄTHET, GUL TÄTHET, SVART Intervall från +5 till -5. Standard är 0. Justera kontrasten eller ljusstyrkan för högdagrar på en sida. Låga värden ger ljusare högdagrar och höga värden ger mörkare högdagrar. MELLANTONER TÄTHET, CYAN TÄTHET, MAGENTA Intervall från +5 till -5. Standard är 0. Justera kontrasten eller ljusstyrkan för mellantoner på en sida. Låga värden ger ljusare mellantoner och höga värden ger mörkare mellantoner. TÄTHET, GUL TÄTHET, SVART SKUGGOR TÄTHET, CYAN TÄTHET, MAGENTA Intervall från +5 till -5. Standard är 0. Justera kontrasten eller ljusstyrkan för skuggor på en sida. Låga värden ger ljusare skuggor och höga värden ger mörkare skuggor. TÄTHET, GUL TÄTHET, SVART ÅTERSTÄLLA FÄRGVÄRDEN Återställer alla färgers densitetsvärden. STÄLL INREGISTRERING För varje fack gäller vid inställning av registrering att marginaljusteringen skiftas så att bilder centreras på sidan uppifrån och ned och från vänster till höger. Du kan också justera bilden på framsidan mot bilden på baksidan. 22 Kapitel 2 Kontrollpanelens menyer SVWW

37 Artikel Undermeny Undermeny Värden Beskrivning JUSTERA FACK <X> Utför justeringen för varje fack. När en bild skapas skannar skrivaren över hela sidan från sida till sida medan arket matas in uppifrån och ned i skrivaren. SKRIV UT TESTSIDA JUSTERA X1 JUSTERA Y1 JUSTERA X2 JUSTERA Y2 Intervall: -5 mm till +5 mm Skriver ut en testsida och anvisningar för hur du ställer in registreringen av bildens plats. Skanningsriktningen kallas för X. X1 är skanningsriktningen för en enkelsidig sida eller den andra sidan av en dubbelsidig sida. X2 är skanningsriktningen för den första sidan av en sida med två sidor. Matningsriktningen kallas för Y. Y1 är matningsriktningen för en enkelsidig sida eller den andra sidan av en dubbelsidig sida. Y2 är matningsriktningen för den första sidan av en sida med två sidor. AUTOSENSORLÄGE FACK 1 IDENTIFIERING FACK <X> IDENTIFIERING FULLST. IDENTIF. UTÖKAD IDENTIF.* ENDAST OH UTÖKAD IDENTIF.* ENDAST OH Ställer in avkänningsalternativet för papperstyp i fack 1 till läget AVKÄNN AUTOMATISKT. När FULLST. IDENTIF. är valt känner produkten av varje sida och växlar läge i enlighet med det. Skrivaren identifierar lätt, vanligt, tungt, glättat och tåligt papper samt OH-film. Det här läget sänker utskriftshastigheten avsevärt. Använd det bara om du skriver ut på blandade papperstyper. När UTÖKAD IDENTIF. är valt identifierar skrivaren endast den första sidan och behandlar de återstående sidorna som samma typ. Skrivaren identifierar lätt, vanligt, tungt, glättat och tåligt papper samt OH-film. När ENDAST OH är valt känner produkten endast av den första sidan. OH-film kan skiljas från andra papperstyper. Ställer in avkänningsalternativet för papperstyp i fack 2 5 till läget AVKÄNN AUTOMATISKT. När UTÖKAD IDENTIF. är valt identifierar skrivaren endast de första sidorna och behandlar de återstående sidorna som samma typ. Skrivaren identifierar lätt, vanligt, tungt, glättat och tåligt papper samt OH-film. Skrivaren identifierar papperstypen när du sätter på skrivaren och efter att du har öppnat och stängt ett fack. När ENDAST OH är valt känner produkten endast av den första sidan. OH-film kan skiljas från andra papperstyper. SVWW Kontrollpanelens menyer 23

38 Artikel Undermeny Undermeny Värden Beskrivning JUSTERA PAPPERSTYPER En lista med papperstyper visas. UTSKRIFTSLÄGE MOTSTÅNDSLÄG E En lista med utskriftslägen visas. Konfigurera utskriftsläget som hör samman med de olika materialtyperna. FUKTIGHETSLÄG E FÖRROTATIONSL ÄGE FIX.TEMP LÄGEN BÖJT PAPP.LÄGE ÅTERSTÄLL LÄGEN Funktionen återställer alla inställningar för papperstypsläge till fabriksinställningarna. OPTIMERA SNABBKALIBRERA NU FULLSTÄNDIG KALIBRERING NU En lista med tillgängliga alternativ visas. ÅTERSTÄLL OPTIMERA Optimera olika utskriftslägen för att åtgärda problem med utskriftskvaliteten. Funktionen återställer alla inställningar på menyn OPTIMERA till fabriksinställningarna. Utför vissa skrivarkalibreringar. Utför alla skrivarkalibreringar. FÖRDRÖJ KALIBRERING VID UPPVAKNING/ PÅSLAGNING NEJ JA* På den här menyn kan du ställa in kalibreringens tidsanpassning när produkten aktiveras från viloläge eller startas. Om du vill kalibrera produkten omedelbart när den återgår från viloläge eller slås på väljer du NEJ. Det går inte att skriva ut förrän kalibreringen slutförts. Om du vill skriva ut på en produkt som befinner sig i viloläge innan den kalibreras väljer du JA. Det kan hända att kalibreringen startar innan alla mottagna utskriftsjobb är utskrivna. Med det här alternativet kan du skriva ut snabbare när du växlar från viloläge eller när du slår på produkten, men utskriftskvaliteten kan försämras. OBS! Om du vill få bästa möjliga utskrifter ska du kalibrera produkten innan du skriver ut. Om du skriver ut före kalibreringen kan det hända att utskrifterna förlorar i kvalitet. 24 Kapitel 2 Kontrollpanelens menyer SVWW

39 Artikel Undermeny Undermeny Värden Beskrivning UPPLÖSNING Bild REt 3600* x dpi KANTKONTROLL AV LJUS NORMAL* MAXIMAL Anger upplösningen för utskrifter. Standardvärdet är Bild REt Du kan använda inställningen x dpi om du vill förbättra utskriften av detaljerad grafik eller finstilt text. Med inställningen Kantkontroll kan du bestämma hur kanter återges. Det finns två komponenter i kantkontroll: adaptiv halvtoning och svällning. Med adaptiv halvtoning blir kanterna skarpare. Med svällning minskas effekten av felaktig passning mellan färgplan genom att kanterna på angränsande objekt överlappar varandra en aning. AV stänger av både svällning och adaptiv halvtoning. LJUS ställer in mininivån för svällning och adaptiv halvtoning som på. NORMAL är standardinställningen för svällning. Svällningen är på normalnivå och adaptiv halvtoning är på. MAXIMAL är den aggressivaste svällningsinställningen. Adaptiv halvtoning är på. AUTORENGÖRING AV* PÅ RENG. INTERVALL 500* Om automatisk rengöring är aktiverad skriver produkten ut en rengöringssida när antal sidor som har angetts för RENG. INTERVALL har uppnåtts. Anger antalet sidor som skrivs ut innan en rengöringssida automatiskt skrivs ut. Det här alternativet visas endast om alternativet AUTORENGÖRING har ställts in på PÅ. STORLEK FÖR AUTO-RENGÖRING LETTER* A4 Anger den pappersstorlek som används till att skriva ut rengöringssidan. Det här alternativet visas endast om alternativet AUTORENGÖRING har ställts in på PÅ. SVWW Kontrollpanelens menyer 25

40 Artikel Undermeny Undermeny Värden Beskrivning SKAPA RENGÖRINGSSIDA Skriv ut en sida med anvisningar för hur du tar bort överflödig toner från valsen i fixeringsenheten. OBS! Alternativet är endast tillgängligt på skrivarna HP Color LaserJet CP4025n och HP Color LaserJet CP4525n. BEARBETA RENGÖRINGSSIDA Skapa och behandla en rengöringssida för rengöring av fixeringsenhetens tryckvals. När rengöringsprocessen körs skrivs en rengöringssida ut. Du kan kasta sidan. OBS! För skrivarna HP Color LaserJet CP4025n och HP Color LaserJet CP4525n måste du först välja alternativet SKAPA RENGÖRINGSSIDA. Menyn Systeminställningar Du använder menyn SYSTEMINSTÄLLNINGAR för att ändra standard för skrivarens konfiguration, till exempel viloläge, skrivarens språk och fortsättning efter papperstrassel. Så här visar du den: Tryck på knappen Hem menyn SYSTEMINSTÄLLNINGAR., välj menyn KONFIGURERA ENHET och välj sedan OBS! Värden som har en asterisk (*) är fabriksinställda standardvärden. Vissa menyalternativ har inga standardvärden. Artikel Undermeny Värden Beskrivning DATUM/TID DATUM /[MMM]/[DD] ÅR = [ÅÅÅÅ]/- - - /[DD] MÅNAD= Du ställer in rätt datum. Intervallet för år är 2008 till DATUMFORMAT [åååå]/[mmm]/- - DAG= ÅÅÅÅ-MMM-DD* MMM-DD-ÅÅÅÅ DD-MMM-ÅÅÅÅ Du ställer in i vilken ordning år, månad och dag ska visas vid datumangivelser. TID -- :[MM] [EM] TIMME = [TT]: - - [EM] MINUT= Du väljer bland olika format för att visa TID. Olika alternativ visas beroende på valt TIDSFORMAT. TIDSFORMAT [TT]:[MM] - - FM/EM= 12 TIMMAR* 24 TIMMAR Välj något av formaten 12 TIMMAR eller 24 TIMMAR. GRÄNS FÖR UTSKRIFTSLAGRING Kontinuerligt värde Intervall: Standard = 32 Du anger antalet snabbkopieringsdokument som kan lagras i skrivaren. Standardvärdet är 32. Det högsta tillåtna värdet är Kapitel 2 Kontrollpanelens menyer SVWW
