Mission Bioptech is the market leader

Transkript

1 Mission Bioptech is the market leader in preventing eutrophication thus ensuring access to clean water and recycling Phosphorus thus securing food supply for a growing population

2 Bioptech AB Grundat 2006 Idag: Huvudägare Almi Invest, affärsänglar Omsättning ca 7,1 Mkr 2014 Ca reaktiva filter sålda Kärnverksamhet är reaktiva filter baserat på forskning hos KTH. Polonite bäst i test rening + kretslopp Vision att vara marknadsledande på lösningar med reaktiva filter och kretslopp (återföring)

3 Agenda Kort om Bioptech Fosforfiltrets funktion Fasta bytesintervall Bytessystem Projekt runt bytessystem Avfall Sverige

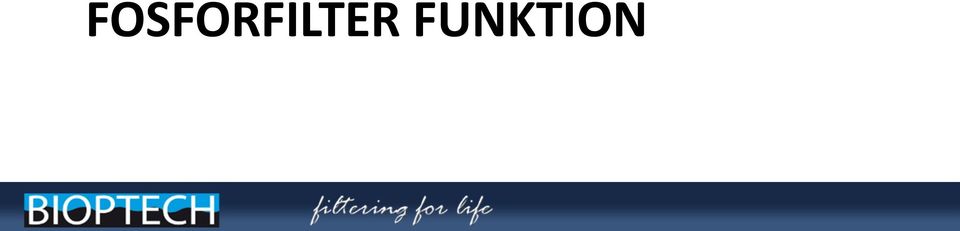

4 FOSFORFILTER FUNKTION

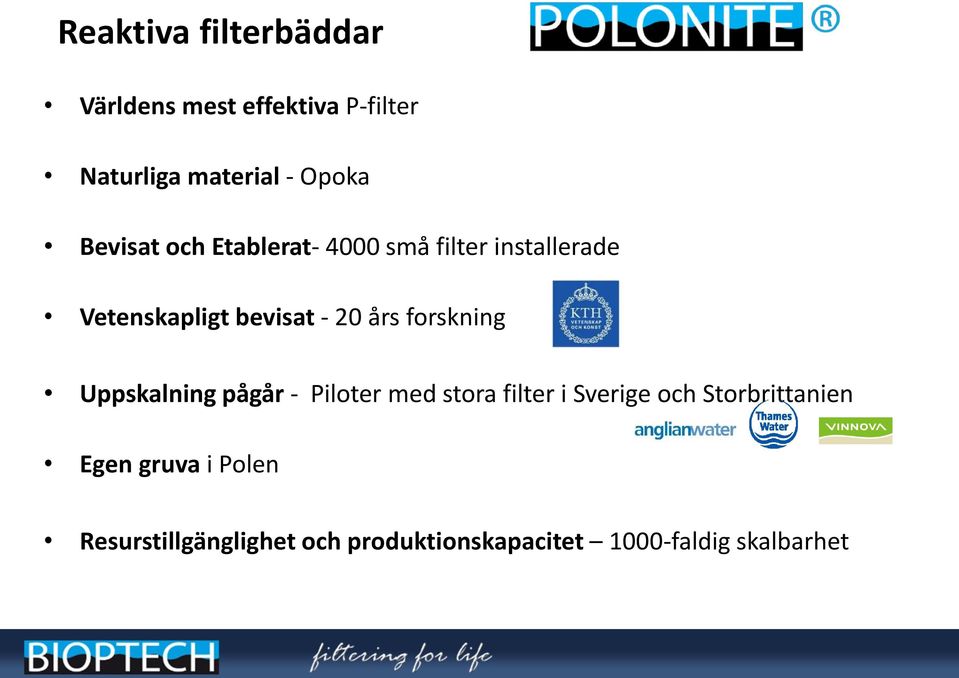

5 Reaktiva filterbäddar Världens mest effektiva P-filter Naturliga material - Opoka Bevisat och Etablerat små filter installerade Vetenskapligt bevisat - 20 års forskning Uppskalning pågår - Piloter med stora filter i Sverige och Storbrittanien Egen gruva i Polen Resurstillgänglighet och produktionskapacitet 1000-faldig skalbarhet

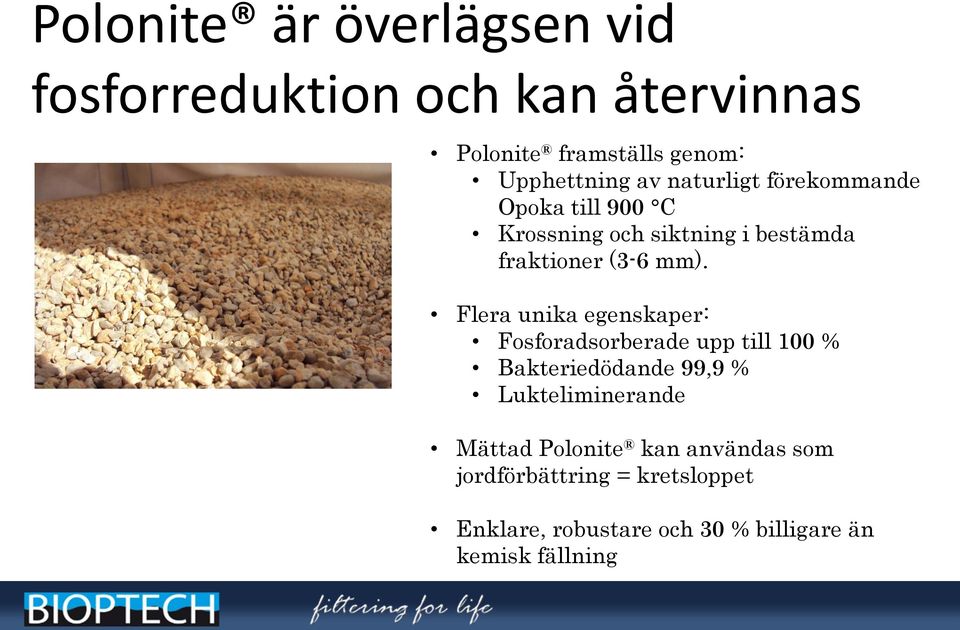

6 Polonite är överlägsen vid fosforreduktion och kan återvinnas Polonite framställs genom: Upphettning av naturligt förekommande Opoka till 900 C Krossning och siktning i bestämda fraktioner (3-6 mm). Flera unika egenskaper: Fosforadsorberade upp till 100 % Bakteriedödande 99,9 % Lukteliminerande Mättad Polonite kan användas som jordförbättring = kretsloppet Enklare, robustare och 30 % billigare än kemisk fällning

7 Kretsloppet 1. Slamavskiljare 2. Biologiskt steg 3. Reaktivt filter NVV Allmänna Råd Flöde genom fosforfiltret

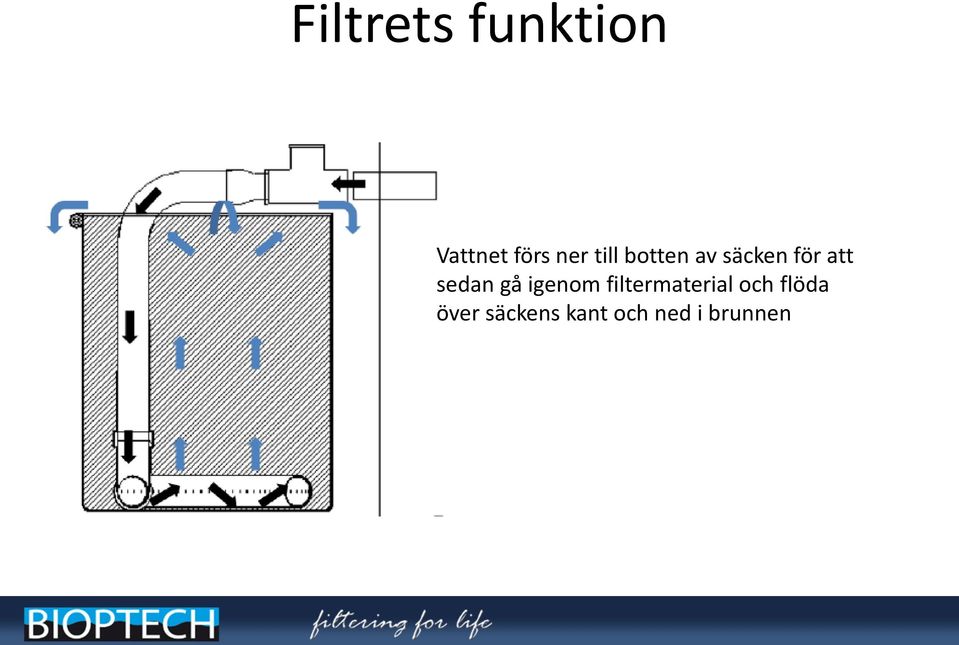

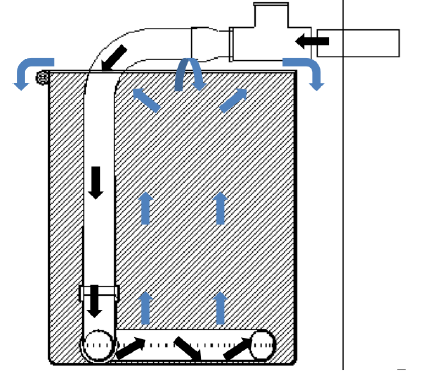

8 Filtrets funktion Vattnet förs ner till botten av säcken för att sedan gå igenom filtermaterial och flöda över säckens kant och ned i brunnen

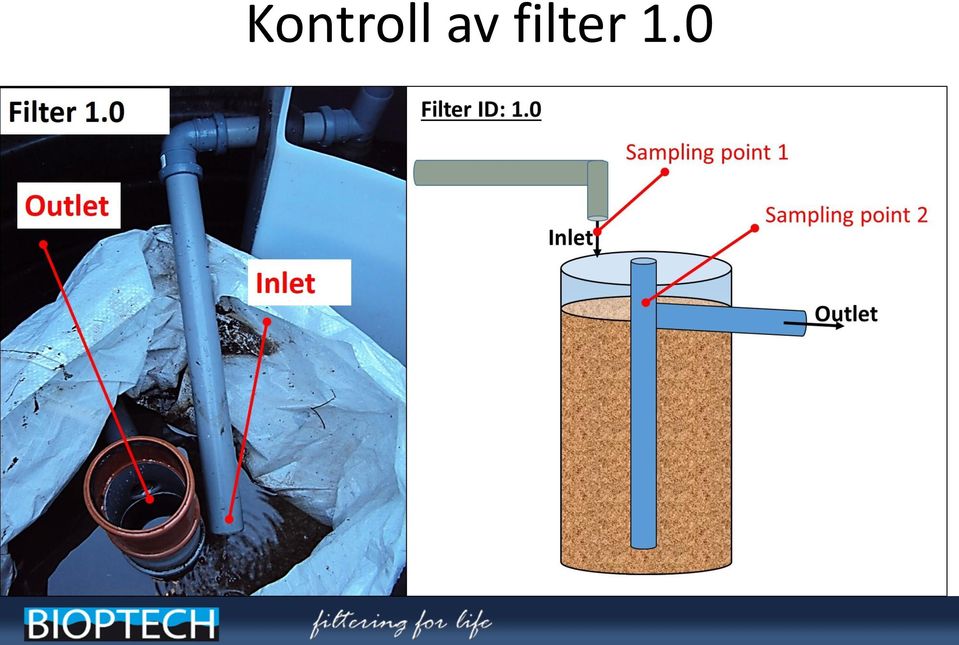

9 Kontroll av filter 1.0

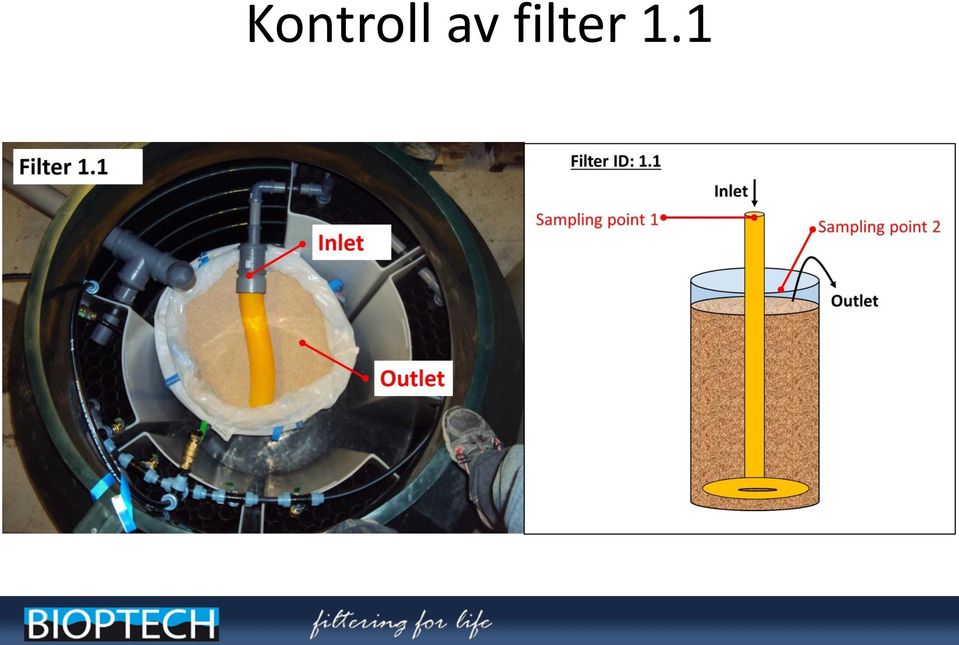

10 Kontroll av filter 1.1

11 Nio miljöargument för att använda fosforfilter Naturligt, ofarligt Kretslopp av näring Dödar bakterier Ingen el, mekanik eller underhåll Konstant rening utan dosering Rening även efter kravnivå passerats Motverkar försurning Giftfri miljö Ingen slamproduktion

12 Våra filter fungerar med olika typer av reningsanläggningar

13 Långsiktigt hållbar tillgång till filtermaterialet Polonite Ton Det finns långt mer Opoka (och motsvarande bergarter) i världen än alla samlade tillgångar av järn och bauxit (aluminiumråvara) Geologisk analys Bioptechs gruvtillgångar Använt

14 Långsiktigt hållbar tillgång till filtermaterialet Polonite 1300 ton motsvarar 1,6 miljoner 500kg-säckar (jmfr 4000 installerade säckar idag) Hittills har Bioptech använt 0,5% av egen tillgång av Opoka Med en 30% marknadsökning fram till 2020 c:a filter Kan bytas ut 53 gånger inom Bioptechs egna tillgångar Motsvarar 150 år

15 FASTA BYTESINTERVALL

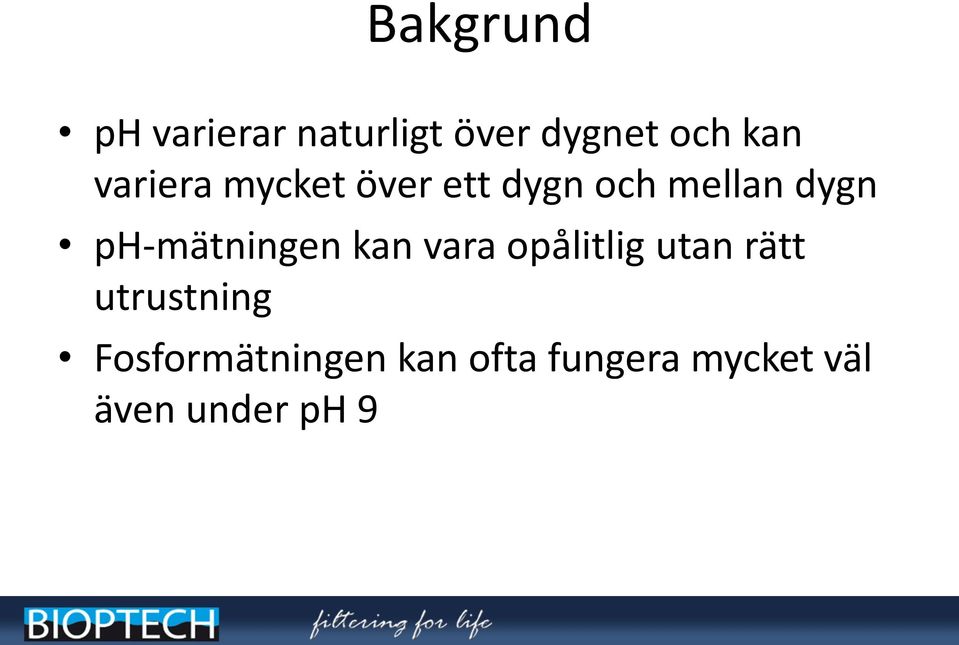

16 Bakgrund ph varierar naturligt över dygnet och kan variera mycket över ett dygn och mellan dygn ph-mätningen kan vara opålitlig utan rätt utrustning Fosformätningen kan ofta fungera mycket väl även under ph 9

17 Att hantera mätningar driver tid för miljöinspektörerna och skapar osäkerhet för fastighetsägaren Antal filter på marknaden med 30% filterförsäljningsökning : C:a byten behöver genomföras* Mätvärdeshantering: Mätning på site Telefonsamtal Dokumentation 4-8 h/fastighet Motsvarar heltidstjänster *50% av tidigare installerade filter

18 Fasta bytesintervall Enkelt, pålitligt och baserat på erfarenhet och mätningar Mera i linje med driftstid för markbäddar och andra passiva system Rening fortsätter även efter bytestiden Längre intervall vid lägre belastning Det finns funktionsgaranti om något är fel på filtret

19 Månader Bytesintervall Bytesintervall 500 kg filter Normal skyddsnivå Exempel: Ett hushåll med fem personer som bor i ett område med hög skyddsnivå behöver byta filtret efter 24 månader. 20 Hög skyddsnivå Antal pe Antal personer i hushållet Normal skyddsnivå 70 % Hög skyddsnivå 90 % 1 60 månader 60 månader 2 60 månader 60 månader 3 60 månader 40 månader 4 60 månader 30 månader 5 48 månader 24 månader 6 40 månader 20 månader 7 34 månader 17 månader

20 BYTESSYSTEM

21 System för att säkra byten 1. Tillstånd/uppföljning 2. Info om byte 3. Genomför. av byte 4. Avsättning Miljö- och hälsoskyddsenheten Renhållningsenheten Informationsflöde Mottagare av mättad filtermassa IT-system vid kommunen Action Fasta bytesintervall Renhållningsentreprenör Fastighetsägare

22 Exempel på lokala kretslopp Kommun Upphandling Entreprenör Avsättning 1. Åker 2. Kompostjord) 1. Åker 2. Jordförbättring Ja Åker - Organisk gödning, Varierande jordar och grödor Åker Åker, Johan Lindgren spannmål 1. Åker 2. Jordförbättring

23 Kommunens alternativ för bytessystem 1. Via underentreprenör Hur går det till? Upphandlar en entreprenör som genomför byten Skickar ut brev till fastighetsägaren om byte Bestämmer avsättning för det mättade filtermaterialet 2. Tar hand om hela bytesförloppet Skickar ut brev till fastighetsägaren om byte Genomför bytet med egen personal Bestämmer avsättning för det mättade filtermaterialet 3. Eget omhändertagande Skickar ut brev till fastighetsägaren om byte FÄ får på egen hand säkerställa byte FÄ säkrar avsättning för det mättade filtermaterialet FÄ skickar verifikation på att filtersäcken har bytts till kommunen

24 Bytessystem via underentreprenör 1. Byter ut mättat fosforfilter: hämtar gammalt och levererar nytt filter 2. Lämnar mättat filter till anvisad plats för avsättning (jordbruk, jordförbättring etc) 3. Skickar faktura till: a) FÄ för filtersäck och byte b) Kommunen för upphämtningen av mättade filteret och lämning till avsättning för säcken

25 Bytessystem i kommunens egen regi 1. Byter ut mättat fosforfilter: hämtar gammalt och levererar nytt filter (som köpes hos exempelvis Dahl) 2. Lämnar mättat filter till anvisad plats för avsättning (jordbruk, jordförbättring etc) 3. Skickar faktura till: a) FÄ för filtersäck och byte samt upphämtning av det mättade filtret

26 Bytessystem där fastighetsägaren har eget omhändertagande 1. FÄ beställer nytt filter hos en entreprenör som byter ut filtret. 2. FÄ har egen avsättning för filtermaterialet exempelvis egen tomt eller jordbruk 3. FÄ skickar verifikation till kommunen att filtret är utbytt

27 Filter kan köpas över hela Sverige Arvika Borlänge Borås Enköping Eskilstuna Falun Gävle Göteborg Högsbo Göteborg-Gamlestaden Göteborg-Hisingsbacka Halmstad Helsingborg Hudiksvall Hässleholm Jönköping Kalmar Karlskrona Karlstad Kiruna Kristianstad Kungsbacka Linköping Ludvika Luleå Lund Malmö Malmö City Malung Norrköping Nyköping Sandviken Skellefteå Skövde Stockholm Arninge Stockholm Bromma Stockholm Danvikstull Stockholm Haninge Stockholm Huddinge Stockholm Kallhäll Stockholm Karlberg Stockholm Sundbyberg Stockholm Södertälje Stockholm Upplands Väsby Stockholm Älvsjö Stockholm Årsta Stockholm Östermalm Strängnäs Sundsvall Söderhamn Trollhättan Umeå Uppsala Varberg Vimmerby Visby Västervik Västerås Växjö Ystad Ängelholm Örebro Örnsköldsvik Östersund

28

29 BYTESSYSTEM OCH AVFALL SVERIGE

30 Avfall Sveriges projekt om bytessystem Syfte: ta fram en guide kring hantering och byten fosforfilter. Mål: Guiden ska vara relativt kortfattad och bygga på praktiska lösningar kring byten, upphandling av entreprenör och avsättning av filtermaterialet Goda exempel på lösningar där kommunen har satt upp ett bytessystem Skapa ett bra kretslopp Ett seminarium/utbildning i 23 September i Norrköping (prel)

31 Sammanfattning Fosforfällan fungerar utan el eller rörliga delar Det finns god tillgänglighet på Polonite/Opoka Fosforrening kan fungera väl även vid ph under 9 Fasta bytesintervall underlättar hanteringen av byten för kommuner och fastighetsägaren 23 September kommer Avfall Sverige att ha ett utbildningstillfälle för bytessystem

32 Tack!
