1 INDUSTRI MÄRKNING För rör, kanaler, komponenter och cisterner. Varselmärkning. Dekaler, skyltar och reklam. Maskiner för märkning. Processbrytning. Produkter för miljö och säkerhet. Nyhet! Miljö & säkerhet Scafftag för bl a byggställningar 2008

2 Rätt märkning ökar effektiviteten och säkerheten Tydlig och tålig märkning av rör och ventiler underlättar drift och underhåll i process- och VVSanläggningar. Rätt märkning är också mycket viktigt för säkerheten. Skulle olyckan vara framme måste lokalerna kunna utrymmas snabbt, räddningspersonalen skapa sig överblick av läget och få en korrekt bild av brandskydd, rörinnehåll, viktiga ventiler med mera. Arbetsmiljöverket, Sprängämnesinspektionen och Kemikalieinspektionen ger därför ut regler för varselskyltar och utrymning, märkning av farliga kemikalier och tryckkärl. På sidan 10 finns sammanfattning av de normer, färger och symboler som gäller för rörmärkning. Collinder Märksystem är sedan 35 år specialister på industriell märkning och säkerhet. Vi har skyltar och märkning för varje plats och funktion i en anläggning. ISO-certifiering Sedan 2005 är vi certifierade för kvalitet enligt ISO och miljö enligt ISO Nyhet! Miljö & säkerhet I år introducerar vi en helt ny varugrupp Miljö & säkerhet med produkter bl a för uppsugning och begränsning av spill och utsläpp, reparationskit för rör och Spray Stop tejp för att förhindra farligt läckage. Se sidorna Nyhet! Scafftag Ytterligare en nyhet är Scafftag säkerhetsmärkning för byggställningar, lyftdon och stegar. Se sidan 32. Nu ännu enklare att märka själv Vi breddar också sortimentet av märkmaskiner och har nu ett komplett sortiment av etikett-, dekal- och skyltskrivare för alla behov. Märk direkt när och där du behöver! Se sidorna 4-9. Succé! Processbrytning Våra produkter för processbrytning, Lockout/Tagout, har gjort succé. De är svaret på ett ökande behov av att säkert kunna låsa inte bara strömbrytare utan även ventiler vid underhåll och reparationer. Se sidan 40. Kunniga och engagerade medarbetare På fabriken i Lomma är vi dussinet glada personer. Hit hittar du lätt, Tenngatan 11 är bara 500 meter från E6-avfart nr 20. I mellersta och norra Sverige representeras vi av Bo Bratt från vårt försäljningskontor i Eskilstuna. Du når honom på telefon På följande sidor får du en översikt av våra produkter. Vi ser fram mot ditt samtal! Björn Collinder Basen i verksamheten är våra kunniga och engagerade medarbetare. På hemsidan finns namn och kontaktuppgifter. 2 Industrimärkning Collinder Märksystem

3 Maskiner för märkning Sidorna 4-9 Rörmärkning Komponentmärkning Nyhet! Varselmärkning Scafftag för bl a byggställningar Cisternmärkning 37 Dekaler, skyltar, reklam Processbrytning, Lockout/Tagout Nyhet! Miljö & säkerhet Produkter för miljö och säkerhet E-handla på Här kan du beställa varor och du får uppdaterad information över våra produkter. Du kan också hämta hem information i pdf-format. Beställ Märkpärmen! Vill du veta mer, beställ Märkpärmen på telefon I den beskrivs hela vårt sortiment. Industrimärkning Collinder Märksystem

4 Maskiner för märkning Lighthouse CPM-100 Märkning när och där du behöver Att beställa små upplagor av färdiga skyltar och dekaler är ofta tidskrävande och dyrt. CPM-100 spar mycket tid genom att du gör precis så många dekaler du behöver, när du behöver dem till lågt pris dessutom! CPM-100 trycker upp till sju färger och skär ut etiketter i valfri form. Bra t ex för varselskyltar, rör- och kemikaliemärkning, CE/typskyltar, plats- och inventarienummer och streckkoder. CPM-100 är enkel att hantera, den är driftsäker och dekalerna håller hög kvalitet. Den flexibla programvaran NiceLabel gör det enkelt att formge dekaler. Tack vare tryckyta upp till 2000 x 100 mm kan många små dekaler göras i en tryckning. Du kan också skapa skyltar i storlek 2000 x 500 mm genom att fördela motivet på fem tejpremsor. Många prisvärda material Många prisvärda material ökar användningsområdet. Vanligast är vinylfolie som finns i alla färger, vit och färgad polyester, borstat silver och guld, reflextejp och silverpolyester även med VOID mönster i botten. En nyhet är TyBond som är tjockare än vanlig vinyl med en extremt stark häfta som fäster på en mängd omöjliga material t ex trä, betong, tegel, gummi och fet plast. Med ett överlaminat av vår polykarbonatplast får du en ojämförligt stark och tålig skylt! Dekalens form gör budskapet tydligare. Välj bland massor av färdiga skärmallar! Utskuren text och dekor. Skapa helt unika dekaler. Här med tre färgers tryck. Löpnummer eller annan individuell märkning på varje dekal. Skapa i datorn eller importera från databas. CPM-100 styrs från vanlig PC. Tejper finns i alla färger i vinyl, värmetålig polyester samt flera specialmaterial. Färgband finns i vitt, svart, rött, blått, grönt, gult och orange. Mycket konkurrenskraftiga priser! Tekniska data CPM-100 l Kombinerad termotransfer & utskärning. l Upplösning 203 dpi eller 400 dpi. l Tryckhastighet mm/sekund. l Skärhastighet 120 mm/sekund. l Max tryck och skäryta 2000 x 100 mm. Större motiv kan delas upp på max fem remsor = total yta 2000 x 500 mm. l Mått (BxLxH) 300 x 320 x 320 mm. l Vikt 9 kg. l Strömförbrukning 20 W max. l PC krav Pentium 133 MHz eller bättre, CD-ROM, minst 64 MB RAM (128 MB rekommenderat). l Interface USB och parallell (Centronics). 4 Industrimärkning Collinder Märksystem

5 den. CPM-100 spar tid och pengar Nyhet! CPM-100H med 400 dpi Nu finns CPM-100H med 400 dpi tryckupplösning. Perfekt för maskindekaler, mindre typskyltar och CE-märkningar med finstilt text i hög kvalitet, t ex eleganta etiketter med borstad guld- eller silveryta. Eleganta etiketter med finstilt text. Med CPM-100H kan trycket lamineras innan utskärningen med en medföljande laminator! Fördelen jämfört med vanliga printrar med hög upplösning är att du kan trycka i flera färger, skära ut och laminera. Trycklängd upp till 100 centimeter. I övrigt samma egenskaper som CPM-100. Till CPM-100H medföljer utan kostnad laminator. Inbyggd funktion för att skapa streckkoder. Här tillsammans med företagets logotyp. Små (och stora!) reklamdekaler. Kabelmärkning med individuell text. Förbudsmärkning tryckt i två färger och utskuren i Ø 100 mm. Dekalremsa i naturlig storlek tryckt och utskuren med CPM-100. Utrymningsmärkning. Det finns efterlysande folie till CPM-100. Rörmärkning i färger helt enligt SS 741 och med korrekta farosymboler. Över 2300 clip-art symboler. Dekalens form förstärker budskapet! Formge med NiceLabel designprogram Lättanvänt och professionellt program för att formge dekaler och skyltar. Microsoft-certifierat. Massor av funktioner som gör det enkelt att få precis den dekal som behövs. CPM-100 levereras med en specialversion av NiceLabel Pro utan hårdvarulås, med funktioner för flerfärg och utskärning och över olika clip-art symboler. l Microsoft-certifierat. Fungerar perfekt med alla Windowsversioner från 95 till Vista. l 20 språk, inklusive svenska. l Guidefunktion för komplett etikettdesign. l Skapar streckkoder (inkl. 2D, RSS och EAN.UCC 128). l Löpnummer och variabla data i text och streckkod. Pro l Databasimport som stöder dbase III & IV, Paradox, MS Access, ASCII och andra som stöder ODBC-gränssnittet. Data från Excel och textfiler kan också importeras. l Avancerade layoutverktyg. l Guidelinjer och rutnät för layouthjälp. l Stöd för grafikformat t ex WMF, BMP, PCX, JPG & GIF. Industrimärkning Collinder Märksystem

6 Maskiner för märkning SMS SMS Skylt & MärkSystem SMS 200, 300 och 600 märkmaskiner med designprogrammet NiceLabel ger dig prisvärda dekaler och skyltar i mycket hög kvalitet! Klart på några sekunder. Snabbt, enkelt och hållbart för dekaler inne och ute. Trycker i en färg på vinylfolie eller på utstansade etiketter. Nyhet! SMS 200 med inbyggd dator! SMS 200C Termotransferskrivare som skriver ut i 203 dpi (8 punkter/mm). Lämplig för rörmärkning och varseldekaler. Prisvärd. Snabb utskrift och hög kvalitet på tejp och tryck. Max tryckbredd 100 mm.* Max trycklängd 1090 mm.** SMS 200CSA med inbyggd dator Som SMS 200C kompletterad med egen dator. Perfekt för servicebilar och större lager! Du kan placera din SMS 200CSA var som helst så att vem som helst kan trycka dekaler vid behov utan att belasta datorer och störa andra. Arbeta fristående i Windows XP utan att behöva installera i företagets nätverk! Skrivaren är endast 3 cm högre än SMS 200C. Dataanslutningarna sitter baktill på skrivaren. Det är bara att koppla på medföljande skärm, mus och tangentbord. Det finns en USB-port för att ta emot information (databaser, text och logos) utifrån. Massor av exempel. SMS-dekaler kan användas nästan överallt. 6 Industrimärkning Collinder Märksystem

7 SMS 300 Termotransferskrivare som skriver i 300 dpi (12 punkter/mm). Bra för etiketter med liten och finstilt text och grafik. Med eller utan kapkniv. Max tryckbredd 100 mm.* Max trycklängd 350 mm.** Nyhet! SMS 600 med 15 cm tryckbredd! * Vid uppdelad utskrift större. ** Sammanfogade dekaler kan dock tryckas som längre tejper. SMS 600 Termotransferskrivare som skriver ut i 203 dpi (8 punkter/mm). Lämplig för rörmärkningstejp (bredd 150 mm enligt SS 741) och större etiketter. Snabb utskrift och hög kvalitet på tejp och tryck. Max tryckbredd 152 mm (168 mm utan kniv)*. Max trycklängd 768 mm.** Material i högsta kvalitet l Tejper finns i bredd 15, 30, 60 och 100 mm samt för SMS 600 i 150 mm. l S700 Industriell vinyl, 7 års livslängd utomhus. Finns i alla färger. 30 meter per rulle. l HT700 industriell vinyl med extremt kraftig häfta i alla färger. 7 års livslängd utomhus. Obs! 20 meter per rulle. l E300 ekonomivinyl. 3 års livslängd utomhus. Finns i vitt och gult. 30 meter per rulle. Specialmaterial l Polyester vit eller silvermatt för maskinetiketter. l Polyester VOID vit eller silvermatt för garantietiketter. Beställ folder med mer info på telefon eller hämta hem pdf-fil av den på Formge med NiceLabel designprogram Lättanvänt och professionellt program för att formge dekaler och skyltar. Finns i tre versioner: Express, Pro och för nätverk Suite. Välj version efter dina behov. Microsoft-certifierat. Fungerar på alla PC och i nätverk, från Windows 95 till Vista, och är interaktiv med Office-produkter, bl a Excel. Massor av funktioner som gör det enkelt att få precis den dekal och skylt som behövs. Beställ mer info! Industrimärkning Collinder Märksystem

8 Maskiner för märkning Brady Brady märkmaskiner HandiMark bärbar märkmaskin Med Brady HandiMark skriver du ut dekaler när och där du behöver dem. Den är lätt att ta med och drivs av uppladdningsbart batteri (eller nätadapter som tillval). Enkel att använda. Knappa in text och skriv ut. Massor av inbyggda symboler och piktogram. Kan kopplas till PC och styras genom Bradys program MarkWare och då kan du också lägga till logotyper och annat från din egen dator. Tejp finns i flera färger i bredderna 13, 25 och 50 mm. PC- Link Handi Mark 13 mm bred rörmärkningsdekal tryckt med HandiMark! ID-Pal Bärbar skrivare i enklare utförande. ID-Pal är perfekt för kabelmärkning och små enkla etiketter. Skriver på tejpremsor. Kan ej styras från PC. Komplett Brady-sortiment! Brady en av våra leverantörer av märkmaskiner och andra produkter för märkning är ett av världens största märkföretag. Beställ katalog med alla deras produkter och utförlig information om skrivarna och märkmaskinerna. Tel Obs! Vi har även tejper och färgband till andra Brady-skrivare än de som visas här, t ex Minimark, LS 500, GlobalMark, Labelizer Plus, Easystep och Versaprinter. TLS 2200/PC-Link kompetent etikettprinter Skriver ut etiketter till el-, tele- och datakablar, laboratorieetiketter och liknande. Har större utbud av etikettmaterial och storlekar än IDXpert. Beställ katalog! TLS2200 med tangentbord är bärbar men kan även styras från PC med programmet LabelMark. Drivs av uppladdningsbart batteri (eller nätadapter som tillval). PC-Link är en billigare nätdriven version utan tangentbord, enbart avsedd för utskrift från PC eller handdator. Nyhet! EPREP skyltar direkt från printer! EPREP Bradys nya material EPREP kan ersätta graverade skyltar. Används med TLS2200/PC-Link eller Bradys större printrar i BP-serien. EPREP är ett starkt halvstyvt etikettmaterial som är tåligt mot nötning och lösningsmedel. EPREP låter dig snabbt skriva ut märkskyltar på plats, t ex för tryckknappar, nödstopp mm. Finns i flera färger och i många storlekar och former. TLS Industrimärkning Collinder Märksystem

9 små etiketter eller stora skyltar Nyhet! IDXpert nu med USB-port för PC! IDXpert är mycket användbar för märkning inom el och tele. 1 Gör större dekaler t ex för apparatskåp tack vare tejp på rulle. 2 Självlaminerande etiketter skyddar märkningen. 3 Utskrift på krympslang. 4 Upprepar kabelmärkningen runt hela kabeln. IDXpert handmodell med ABCtangenter. IDXpert. Enkel, effektiv handmärkare för el, tele och data l Enkel att använda på plats. USB-port för PC. l 90 olika typer och format av etiketter inklusive hela tejper, självlaminerande etiketter och krympslangar. l Upp till 38 mm bredd. Trycker text upp till 32 mm. l 82 olika symboler. Streckkoder. Grafik. l Snabb, skarp och hållbar utskrift med 300 dpi. l Tuff och stöttålig konstruktion. l Snål skriver inga onödiga marginaler och färdiga etiketter sparar material! l Materialkassetterna byts snabbt och lätt! l Smart kassett sparar tid automatisk avkänning av etikettens storlek och typ. l Två modeller handhållen med ABC-tangenter och bordsmodell med QWERTY-tangentbord. l Drivs av 6 vanliga eller uppladdningsbara AA-batterier (eller nätadapter som tillval). Bordsmodell med QWERTY-tangenter. Brady PowerMark Riktigt stor kapacitet! PowerMark skriver dekaler i hög kvalitet med flera färger i upp till 250 mm bredd och flera meters längd. PowerMark kan användas fristående eller kopplas till PC med programmet MarkWare. Industrimärkning Collinder Märksystem

10 Rörmärkning Normer Följ märknormerna Här är sammanfattning av normerna för rörmärkning som anges i svensk standard. Enligt SS 741, utgåva 6, skall ledning för gas eller vätska märkas med l Text för innehåll l Färg för innehåll l Pil för strömningsriktning samt vid behov med l Farosymbol l Brandskyddsymbol Text Ledningens innehåll ska anges i klartext, vid behov systembeteckning, kemisk formel, tryck, temperatur, rörnummer, objektgrupp, användningsområde och betjäningsområde. Placering Märkning skall placeras Pil Ska visa strömningsriktning. Farosymbol Ledningar med farligt eller brandfarligt innehåll skall märkas även med symbol med farobeteckning enligt EG direktiv 92/58, SÄIFS 1995:5, KIFS 1996:5 samt AFS 2000:4 bilaga 2. Se sid 14 och symboler för farliga ämnen på sid 28. Brandskyddsymbol Ledning med innehåll avsett för brandbekämpning skall anges med brandskyddsymbol. Se sidorna 14 och 30. l vid huvud- och gruppavstängningsventiler l vid apparatanslutningar l på synliga och åtkomliga dolda rörledningar l vid vägg- och bjälklagsgenomföringar, dock minst på var 20:e meter och minst en gång i varje lokal samt vid in- och utgång ur schakt l vid avgrening l vid shuntgrupper och övriga kopplingsalternativ Färg Orange Ljusblå Ljusbrun Grå Grön Brandfarliga gaser Luft (även vakuum) Övriga gaser* Vattenånga Vatten Allmänna krav För rör med större ytterdiameter än 25 mm skall märkningen vara minst 150 mm bred och texten 12 mm hög. För rör med diameter mindre än 25 mm skall märkningen vara minst 75 mm bred och texten 6 mm. Märktejp och skyltar som används i krävande miljöer skall klara en rörledningstemperatur av +85 C och vara beständig mot UV-strålning. Blå Brun Violett Ljusröd Svart Röd Gul Vit Speciellt renat vatten** Brandfarliga vätskor Syror och baser*** Massasuspensioner Övriga vätskor**** Brandskydd Ej normgiven Ej normgiven * Även klor och syrgas, både vätskefas och gasfas. ** Där det endast förekommer färskvatten, är användning av den blå färgen i de flesta fall onödig. Den blå färgen är i första hand avsedd för installationer där både färskvatten och sjö-/havsvatten förekommer, t ex för fartygs- och landinstallationer där sjövatten används som kylvatten. Den blå färgen används också för särskilt renat vatten, t ex matarvatten, avjoniserat/destillerat vatten eller dylikt. *** Även ammoniak, både vätskefas och gasfas. **** Svart färg används även för avlopps- och dagvattenledningar eller vatten med stor inblandning av annan vätska, exempelvis köldbärarsystem med glykolinblandning över 25%. Färg för medicinsk gas Enligt svensk standard för medicinska gaser, SS , utgåva 2, ska följande färger användas. Vit Andningsoxygen Vit Svart Andningsluft Vit Svart Instrumentluft Blå Lustgas Blå Brun Gasutlopp Gul Grå Gasutsug Medicinsk koldioxid Fullständig sammanställning över märknormer kan hämtas på vår hemsida 10 Industrimärkning Collinder Märksystem

11 Rörmärkning Produktöversikt Välj rätt märkning för varje rör A1 A2 Flo-Code Märkband A1 Flo-Code Standard A2 Flo-Code Fritext el. Original med valfri text och farosymbol Användning: VVS och enkel mediamärkning i industri. B1 Dekaler B1 Rörmärkningsdekal med farosymbol Allt i ett! Användning: Rörmärkning av gasrör, i renrum, medicinoch livsmedelsindustri. C1 C2 Piltejp och text C1 Piltejp och texttejp C2 Piltejp och textdekal med valfri utformning Användning: Rörmärkning i industri. D1 Specialskyltar D1 Exempel: Pilskylt för gasledning. Fler exempel sid 19. E1 E2 Stellskyltar E1 Stell skylt Standard E2 Stell skylt med valfri utformning Användning: Rörmärkning ute, petrokemisk industri, massaindustri mm. Industrimärkning Collinder Märksystem

12 Rörmärkning Flo-Code Flo-Code märkband. Enkelt och ekonomiskt för alla rör Tydlig märkning är viktig överallt. Inte bara i industrier och andra större anläggningar. Här visar Flo-Code klart och överskådligt rörinnehåll, funktioner och destinationer i en undercentral. Flo-Code har använts sedan mer än 40 år och rönt en oerhörd framgång. Idag sitter den tydliga pilen i nästan varje industri och fastighet i Sverige. Raka rör med Flo-Code! Det enklaste sättet att märka process- och VVSanläggningar. Flo-Code består av märkband (tejp) för rörledningar och skyltar för ventilationskanaler. Enkelt! Beställ online på Så ska det se ut! Överskådligt och lättavläst med Flo-Code. Vid brand, översvämning eller annan skada ska ingripande kunna göras även av den som inte känner till anläggningen. Ödesdigra misstag kan undvikas. I den vita pilen, som visar flödesriktningen, anges med text vad ledningen innehåller. Märkbandets färg indikerar också innehållet. Flo-Code finns i samtliga färger enligt svensk standard för rörmärkning och i bredder för olika rördimensioner. Det är enkelt att märka med Flo-Code! Märkband med pil och text levereras i rullar och finns för rör med olika diameter. Kan kompletteras med farooch tilläggssymboler. De vanligaste symbolerna finns på 80 mm breda märkband. Se sidan 14. Komplettera Flo-Code med skyltar på ventiler, pumpar etc. Vi gör skyltar för varje tänkbar installation till låg kostnad. Snabb leverans! Se sid Industrimärkning Collinder Märksystem

13 Rörmärkning Flo-Code Flo-Code Standard Finns med dessa texter och märkbandsfärger! Flo-Code Standard märkband har de vanligaste texterna för VVS-märkning färdigtryckta i pilen. Färger enligt SS 741. Bredd 100 och 160 mm. Rulle 5 meter. 20 rullar per kartong. AMMONIAK... Violett DAGVATTEN... Svart EXPANSIONSLEDNING... Grön FJÄRRVÄRME TILLOPP... Grön FJÄRRVÄRME RETUR... Grön GASOL... Orange HETVATTEN TILLOPP... Grön HETVATTEN RETUR... Grön KALLVATTEN... Grön KONDENSAT... Grön KONDENSAT... Grå KYLVATTEN TILLOPP... Grön KYLVATTEN RETUR... Grön KÖLDBÄRARE TILLOPP... Grön KÖLDBÄRARE RETUR... Grön NATRONLUT... Violett NATURGAS... Orange SPILLVATTEN... Svart SÄKERHETSLEDNING... Grön TAPPKALLVATTEN... Grön TAPPVARMVATTEN... Grön TAPPVARMVATTEN CIRKULATION... Grön TRYCKLUFT... Ljusblå VAKUUM... Ljusblå VARMVATTEN... Grön VARMVATTEN CIRKULATION... Grön VÄRME TILLOPP... Grön VÄRME RETUR... Grön VÄRME PRIMÄR TILLOPP... Grön VÄRME PRIMÄR RETUR... Grön VÄRME SEKUNDÄR TILLOPP... Grön VÄRME SEKUNDÄR RETUR... Grön VÄRME RADIATORER TILLOPP... Grön VÄRME RADIATORER RETUR... Grön VÄRME VENTILATION TILLOPP... Grön VÄRME VENTILATION RETUR... Grön VÄRMEÅTERVINNING... Grön ÅNGA... Grå Flo-Code Original Flo-Code Original märkband har genomsynliga pilfönster. Texten trycks på lösa etiketter av papper eller självhäftande plast som sätts skyddade mot åverkan Flo-Code Fritext Enkelt! Flo-Code Fritext märkband har helt valfria texter. Nyhet: Vi trycker texten direkt på tejpen, inte på monterade textetiketter som sätts bakom pilfönstret. Det ger högre kvalitet och enklare montering. Även logotyper kan tryckas på tejpen. Fås i bredderna 80, 100, 160 och 320 mm. Minsta mängd en rulle à 5 meter. Flo-Code Fritext! Högre kvalitet och enklare montering! bakom pilfönstret. Lagerförs i bredd 80, 100, 160 och 320 mm, i färger enligt sid 8. Rulle 5 meter. 20 rullar/kartong. Grön & svart 160 mm finns även i rulle med 20 meter. Gör rent röret där märkbandet skall monteras. Lägg märkbandet runt röret med en överlapp på 5-8 cm. Klipp av. Rita ev. en hjälplinje runt röret längs kanten av märkbandet. Drag bort en del av skyddspappret och fäst några cm på röret. Fäst textetiketterna under pilfönstren. Om du använder självhäftande etiketter så ta även bort etiketternas skyddspapper. Montera märkbandet runt röret följ hjälplinjen. Gnugga lite extra på överlappningen. Märkningen är klar! Industrimärkning Collinder Märksystem

14 Rörmärkning Flo-Code Välj rätt material! HDPE, Högdensitetspolyeten. Miljövänlig plast, som med tillsats av UV-blockerare ger utomhus färghållbarhet i 4 år. Tål ca +80 C. Vinyl. Mycket god häfta. Tål cirka +80 C. Färghållbarhet ute ca 4 år. Vinyl, PVF-laminerad. Vinylfolie med skyddslaminat av PVF, polyvinylfluorid, mot UV-ljus och kemikalier. Se färgprov här bredvid. Övriga märkband Faro- & tilläggssymboler Märkningen av farliga och brandfarliga ämnen kräver farosymboler. Brandpostledningar behöver tilläggssymboler. De placeras före piltejpen i strömningsriktningen. Se bilden på sidan 12 nere till vänster. Lagerförs i bredd 80 mm x 5 meter. Kan även fås i andra format. Färg Farosymboler Artnr Explosivt E Oxiderande O Irriterande Xi Hälsoskadligt Xn Giftigt T Mycket gifitgt T+ Mycket brandfarligt F Extremt brandfarligt F+ Miljöfarligt N Frätande C Starkt frätande Cx Märkbandsmaterial & UV-skydd Y001 Y002 Y003 Y004 Y005 Y006 Y007 Y008 Y009 Y010 Y011 Märkband efter 10 års simulerat utomhusbruk. Vänstra delen är skyddad med PVF-folie och i skick som ny. Högra delen oskyddad. Längst till höger oexponerade referensfärger. Färg Tilläggssymboler Artnr Brandpostsymbol halvmåne Sprinkler / brandpostsymbol Allmän risk Y606 Y606s Y904 Flo-Code Medicin För medicinska gaser finns Flo-Code Medicin. Lagerförs i 80 och 50 mm bredd x 5 meter. Se typ 5 och 6 på sidan till höger och normer på sidan 10. Färg Media 80mm 50mm Andningsoxygen MAO8 MAO5 Andningsluft MAL8 MAL5 Teknisk luft MTL8 MTL5 Lustgas MLG8 MLG5 Gasutlopp MGU8 MGU5 UV- och kemikalieskydd av PVF Vid märkning utomhus förlängs hållbarheten till över 10 år om märkband, dekaler och skyltar lamineras med vår UV-skyddstejp av PVF (polyvinylfluorid). Skyddsfolien skyddar också mot kemikalier. PVF har mycket god tålighet mot de flesta kemikalier som ättiksyra, saltsyra, svavelsyra, ammoniak, natriumhydroxid, aceton, fotogen, bensen, bensin, diesel och avfettningsmedel. Samtliga av våra produkter kan fås PVF-laminerade. PVF säljs även på rulle i olika bredder samt utskuren i valfritt format. Godkänt! Flo-Code med PVF är utvalt av Hydro Polymers, Stenungsund. 14 Industrimärkning Collinder Märksystem

15 Rörmärkning Flo-Code 4 Flo-Code storlekar 1 Flo-Code 160 mm Den vanligaste bredden som uppfyller kravet på 150 mm märkbandsbredd i VVS-AMA och SS 741. Finns för Flo-Code Standard, Fritext och Original. 30 pilar per rulle om 5 meter. 2 Flo-Code 100 mm Finns för Flo-Code Standard, Fritext och Original. 40 pilar per rulle om 5 meter. 3 Flo-Code Mini 80 mm Uppfyller kravet på märkbandsbredd 75 mm för rör med diameter 25 mm eller mindre. Finns för Flo-Code Fritext och Original. 50 pilar per rulle om 5 meter. Även tilläggs- och farosymboler (se sidan 14) är 80 mm breda. 4 Flo-Code 320 mm För större rör eller märkning som måste kunna läsas på långt håll. Finns för Flo-Code Original. 15 pilar per rulle om 5 meter. 5 Flo-Code Medicin 80 mm 6 Flo-Code Medicin 50 mm För sjukhus, vårdcentraler och liknande med texter för medicinskt bruk enligt sidan 14. Finns i rullar om 5 meter

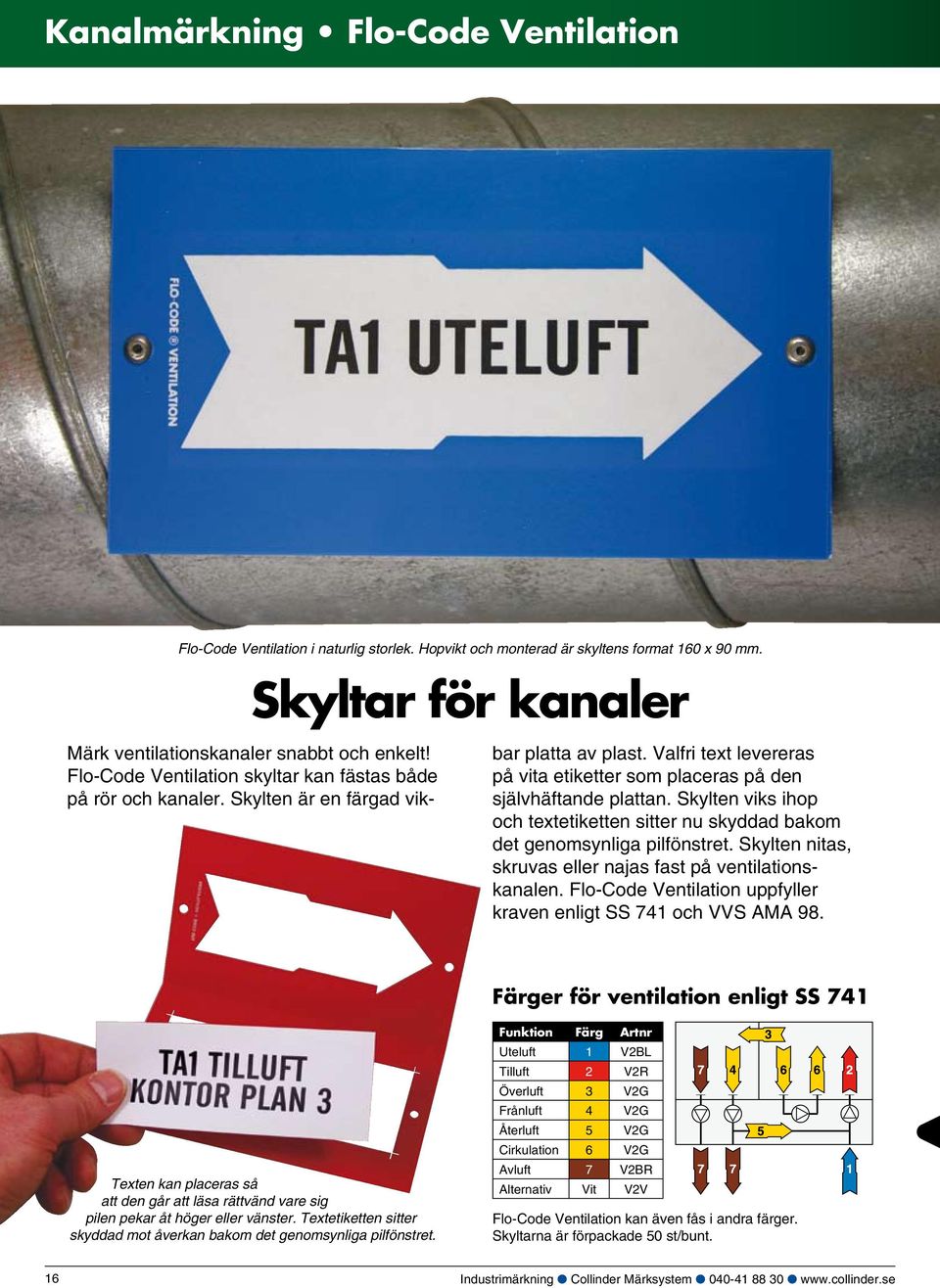

16 Kanalmärkning Flo-Code Ventilation Flo-Code Ventilation i naturlig storlek. Hopvikt och monterad är skyltens format 160 x 90 mm. Skyltar för kanaler Märk ventilationskanaler snabbt och enkelt! Flo-Code Ventilation skyltar kan fästas både på rör och kanaler. Skylten är en färgad vik- bar platta av plast. Valfri text levereras på vita etiketter som placeras på den självhäftande plattan. Skylten viks ihop och textetiketten sitter nu skyddad bakom det genomsynliga pilfönstret. Skylten nitas, skruvas eller najas fast på ventilationskanalen. Flo-Code Ventilation uppfyller kraven enligt SS 741 och VVS AMA 98. Färger för ventilation enligt SS 741 Texten kan placeras så att den går att läsa rättvänd vare sig pilen pekar åt höger eller vänster. Textetiketten sitter skyddad mot åverkan bakom det genomsynliga pilfönstret. Funktion Färg Artnr Uteluft 1 V2BL Tilluft 2 V2R Överluft 3 V2G Frånluft 4 V2G Återluft 5 V2G Cirkulation 6 V2G Avluft 7 V2BR Alternativ Vit V2V Flo-Code Ventilation kan även fås i andra färger. Skyltarna är förpackade 50 st/bunt. 16 Industrimärkning Collinder Märksystem

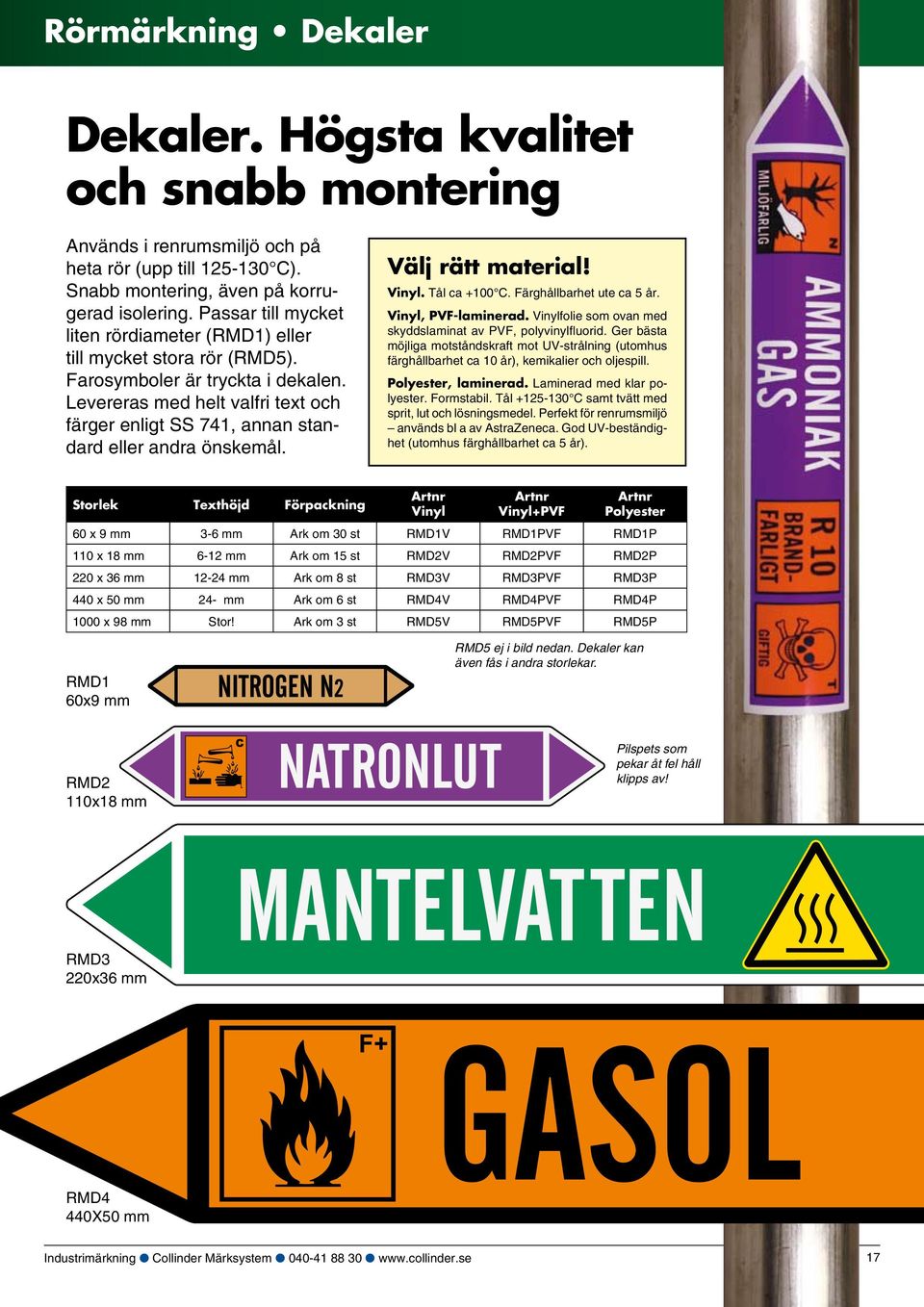

17 Rörmärkning Dekaler Dekaler. Högsta kvalitet och snabb montering Används i renrumsmiljö och på heta rör (upp till C). Snabb montering, även på korrugerad isolering. Passar till mycket liten rördiameter (RMD1) eller till mycket stora rör (RMD5). Farosymboler är tryckta i dekalen. Levereras med helt valfri text och färger enligt SS 741, annan standard eller andra önskemål. Välj rätt material! Vinyl. Tål ca +100 C. Färghållbarhet ute ca 5 år. Vinyl, PVF-laminerad. Vinylfolie som ovan med skyddslaminat av PVF, polyvinylfluorid. Ger bästa möjliga motståndskraft mot UV-strålning (utomhus färghållbarhet ca 10 år), kemikalier och oljespill. Polyester, laminerad. Laminerad med klar polyester. Formstabil. Tål C samt tvätt med sprit, lut och lösningsmedel. Perfekt för renrumsmiljö används bl a av AstraZeneca. God UV-beständighet (utomhus färghållbarhet ca 5 år). Storlek Texthöjd Förpackning Artnr Vinyl Artnr Vinyl+PVF Artnr Polyester 60 x 9 mm 3-6 mm Ark om 30 st RMD1V RMD1PVF RMD1P 110 x 18 mm 6-12 mm Ark om 15 st RMD2V RMD2PVF RMD2P 220 x 36 mm mm Ark om 8 st RMD3V RMD3PVF RMD3P 440 x 50 mm 24- mm Ark om 6 st RMD4V RMD4PVF RMD4P 1000 x 98 mm Stor! Ark om 3 st RMD5V RMD5PVF RMD5P RMD1 60x9 mm RMD5 ej i bild nedan. Dekaler kan även fås i andra storlekar. RMD2 110x18 mm Pilspets som pekar åt fel håll klipps av! RMD3 220x36 mm RMD4 440X50 mm Industrimärkning Collinder Märksystem

18 Rörmärkning Piltejp och text Text och pil. Flexibelt och tydligt Genom att använda separat piltejp och textdekal får du full frihet att utforma rörmärkningen. Texten kan fås i valfri form och storlek. Tydligheten ökar tack vare att piltejpen går runt röret. Tejper finns i samtliga färger enligt SS 741. Tre sätt att använda piltejp och text. Exempel på texttejp och piltejp (TOP). Piltejper levereras som standard i självhäftande vinylmärkband med skyddspapper och mycket kraftigt permanent häftämne. Tål ca +100 C. Utomhus färghållbarhet ca 5 år. Utmärkt resistens mot syror, baser, oljor och de flesta lösningsmedel. Svårantändligt (självslocknande). Monteringstemperatur över +5 C. De kan också fås i PVF-laminerad vinyl. Se specifikation för dekalmaterial på sidorna 14 och 17. Piltejp rulle 25 m Vinyl + PVF 40 mm bredd PT40 PT40PVF 80 mm bredd (normal) PT80 PT80PVF 160 mm bredd PT160 PT160PVF Exempel på piltejp och enkel textdekal, tryckt på en HandiMark. Se bild till höger nedan. l Vid beställning ange artikelnummer och färg (se sidan 10) samt om annan kvalitet än vinyl önskas. Texttejp, vit eller färgad, fås i samma bredd och kvalitet som piltejpen. Komplettera själv piltejperna med texter och dekaler utskrivna direkt på plats med våra märkmaskiner CPM, SMS och Brady. Se sidorna 4-9. Exempel på märkning med piltejp och dekal med egen utformning. (StoraEnso Skoghalls standard: Flödesriktning, rörnummer, SSG-kod, objektgrupp och klartext anges.) Dekalskrivare SMS 200 Brady HandiMark 18 Industrimärkning Collinder Märksystem

19 Rörmärkning Specialskyltar Pilskylt Graverad pilskylt. Material plastlaminat. Fästs på röret med buntband (se sidan 23). Ger ökad läsbarhet jämfört med Flo-Code Mini eller dekaler på små rör (Ø < 12 mm). Används t ex av Air Liquide för märkning av små gasrör. Normalhöjd 15 mm, längd anpassad efter textmängd. Färger enligt SS 741. Dekalskylt Skylthållare med rörmärkningsdekal. Bra vid märkning av små rör med större skyltar för ökad tydlighet eller när röret är för varmt eller kallt. Finns i storlek för våra rörmärkningsdekaler RMD3 och RMD4 samt för tejper från våra märkmaskiner CPM, SMS och Brady. Se sidorna 4-9. Kombiskylt Exempel på rörmärkning från ett pappersbruk med farosymbol, mediafärg, pil, media, mediakod, destination, rörnummer och objektgrupp allt i en skylt! Se även Stellskyltar sidorna Stellskyltens profilskena låter dig kombinera egna graverade skyltar eller tryckta textdekaler med Stellsystemets färg- och farosymbolselement. Välj material! Plast, aluminium eller syrafast stål beroende på omgivningens krav. Snap-On Transparent plastrulle för valfri rörmärkning. Snabb och enkel montering på fuktiga, rostiga, oljiga och kalla rör. Passar också bra när märkningen ofta behöver bytas. Rör Ø mm Längd Artnr SO SO SO3 Fäst märkningen mitt på rullen och böj upp. Snap-On återtar automatiskt sin form och fäster runt röret. Kan fås i fler storlekar än i tabellen. Industrimärkning Collinder Märksystem

20 Rör- och processmärkning Stell 45 Serie 45. Exempel med tecken och profil i akrylplast. 06 Serie 06. Exempel med tecken och profil i akrylplast. 09 Serie 09. Exempel med tecken och profil i aluminium. Stell skyltar. Tydligt och tåligt Stell är hållbara skyltar som är lämpliga framför allt för märkning utomhus eller i anläggningar där kraven på beständighet och tydlighet är extra höga. T ex kraftverk, process- och petrokemisk industri. Tecken och profilskenor finns i sex storlekar (se tabell nedan) i plast och eloxerad aluminium. Skylthållare är av aluminium, rostfritt stål eller plast. Inget skyltmanus behövs. Text och symboler kan väljas när skyltarna ska sättas upp. Snabbt och flexibelt, speciellt när ändringar och kompletteringar ska göras. Om ni vill monterar vi texter, tecken, symboler och färger i Stell profilskenor så att skyltarna är klara att sättas upp när ni får dem från oss. 18 Serie 18 och 09. Exempel med tecken och profil i aluminium Serie 36. Exempel med tecken och profil i aluminium. Stell Serie Tecken bredd Texthöjd Skylthöjd 45 4,5 mm 5 mm 10 mm 06 6 mm 8 mm 20 mm 09 9 mm 10 mm 20 mm mm 30 mm 40 mm mm 60 mm 80 mm mm 120 mm 160 mm 20 Industrimärkning Collinder Märksystem

21 Rör- och processmärkning Stell hållare Enkelt! Beställ online på BILD! Befestigungswürfel Låt skylten synas bättre med en distansskena! Skenan kan böjas fritt. Finns i flera längder och bredder. Den vanligaste (se bilden) har artikelnummer FH1503AL. Fäst skylten säkert med bultskena! Finns med öppet gap (Artnr SH1100AL), så att muttern inte behöver lossas helt samt med fasta hål i diameter 8-30 mm. Längre skyltar fästs med två fästkuber i aluminium (Artnr BW1515AL) eller rostfritt stål (Artnr BW1515VA). Nit (eller skruv) Slang-/rörklämma Flexibelt. Gör skylten helt efter eget önskemål Stell skyltar sätts samman genom att symbolelement (bokstäver, siffror, tecken och symboler) sticks in i en profilskena. Symbolelement och skenor finns i sex storlekar. I ändarna på profilskenan sätts ytterelement i färg som indikerar ledningens innehåll. Färger Profilskena Skylthållare monterad på vertikalt rör Skylthållare monterad på horisontalt rör Ytterelement Symbolelement Stell skylthållare fäster en skylt mycket stadigt mot rör, bultförband etc genom att hållaren spänns fast mot röret med en slangklämma eller spännband. enligt Svensk Standard SS 741 (se sidan 10) eller annan färgstandard. Kan även fås helt vita. Pilar för att visa flödesriktningen i rör finns också. Symbolelementen fixeras i profilskenan med nit genom hålen i ytterelementen när skylten monteras. Genial skylthållare! Stell skylthållare kan fästas med rörklämma praktiskt taget var som helst, både horisontellt och vertikalt. Finns i flera storlekar i aluminium och syrafast stål. Även graverade skyltar kan nitas direkt på en Stell skylthållare. l Här följer de vanligaste storlekarna på skylthållare. Se komplett lista i Stellkatalogen eller beställ på Skylt mm Aluminium Syrafast stål 54x20 ST0542AL ST0542VA 63x20 ST0632AL ST0632VA 72x20 ST0722AL ST0722VA 72x40 ST0724AL ST0724VA 90x20 ST0902AL ST0902VA 90x40 ST0904AL ST0904VA 108x20 ST1082AL ST1082VA 108x40 ST1084AL ST1084VA 108x60 ST1086AL ST1086VA 126x20 ST1262AL ST1262VA 126x40 ST1264AL ST1264VA 126x60 ST1266AL ST1266VA 144x20 ST1442AL ST1442VA 144x40 ST1444AL ST1444VA 144x60 ST1446AL ST1446VA Industrimärkning Collinder Märksystem

22 Komponentmärkning Graverade skyltar snabbt! Kapacitet för stora och små jobb snabbt. I vår verkstad står fem stora fräsgravyrmaskiner och fyra lasermaskiner för all sorts skylttillverkning. Vi gör skyltar i plast, aluminium, stål, mässing, trä och klar akryl (plexiglas). Tack vare egen stans- och plåtverkstad kan även stålskyltar fås i valfri form och storlek. Vi levererar även tomma skyltämnen för egen bearbetning. Fräsgraverade skyltar i plastlaminat. Specialbeställning från Hipp Hipp-gänget. Fräsgravering i stålskylt. Graverade skyltar och brickor bl a för ventiler levererar vi mycket snabbt. Fästs t ex med S-krok eller kulkedja. Så här mycket text får plats! Max tecken per rad Text höjd mm Skyltlängd mm Fräsgraverad aluminiumskylt. Standardstorlekar för lasergraverade stålskyltar är 50 x 15, 60 x 20, 74 x 22, 92 x 22 och 110 x 35 mm. 22 Industrimärkning Collinder Märksystem

23 Komponentmärkning Fästen Skyltfästen S-krok Kulkedja 2,4 mm kulor och snäpplås. Förnicklad mässing Syrafast rostfritt stål Galvaniserat stål GS GSVA GSZK Inplastad stålvajer Med klämlås av aluminium. Snabb och hållbar montering. Även lämplig för att hänga större skyltar från taket. Säljes på rulle om 100 m. Inplastad stålvajer Klämlås GPV GPVL Kedja förnicklad mässing Lås dito Kedja rostfritt stål Lås dito GKU GLÅS GKUVA GLÅSVA Skylthållare I olika storlekar. Se sid 21. Nyckelring Förnicklat härdat stål (ej GNR25VA) Ø 20 mm GNR20 Ø 25 mm Normalstorlek GNR25 Ø 25 mm GNR25VA Rostfritt stål Ø 30 mm GNR Nyckelring GNR25 fastsatt i buntband RS4050KS Slangklämma Galvat, rostfritt eller syrafast stål. De vanligaste storlekarna passar rör med följande Ø mm mm mm mm mm mm mm mm Buntband 1. Små buntband (bredd 2,5 mm) i svart nylon för montage av skyltar på kablar och små rör: Passar Ø Mått Antal Artnr 1,5-22 mm 100 x 2,5 mm 100 st RS2022KS 5-50 mm 195 x 3,5 mm 100 st RS3050KS 2. Buntband med ögla (bredd 4,5 mm) i svart nylon för tagnummer-skyltar: Passar Ø Mått Antal Artnr 2-50 mm 195 x 4,5 mm 100 st RS4050KS mm 380 x 4,5 mm 100 st RS4110KS 3. Metallbuntband finns i rostfritt eller syrafast stål, bredd 4,6 eller 7,9 mm. Upp till 300 mm Ø. Se komplett sortiment och beställ på Spännband på rulle Ersätt alla era slangklämmor med ett räfflat spännband med skruvlås! Perfekt för montage av Stells skylthållare. Material: Rostfritt stål. Kommer i praktisk plastkassett om 30 meter, bredd 9 mm. Spännband med ett skruvlås Skruvlås 25 st/förp. RS9300VA SP9300VA. Industrimärkning Collinder Märksystem

24 Komponentmärkning CE/Typskyltar Vi tillverkar maskin- och CE-skyltar som dekaler eller som skyltar i plast, aluminium och stål, beroende på underlag, önskad hållbarhet och livslängd. Storlek efter önskemål. Nyhet! Etsade stålskyltar. Snyggt, tåligt! En typisk maskin- och CE-skylt innehåller uppgift om tillverkare (logotyp, namn, adress och telefon), specifika uppgifter om maskinen/utrustningen, tillverkningsår samt CE-symbol. Vi kan hjälpa er att utforma skylten och skickar korrektur för godkännande. Vi är snabba. Normal leveranstid är mellan 1-2 dagar och 1-2 veckor beroende på material och antal. Vi kan också lägga upp ett lager av förtryckta skyltar och leverera mot avrop med färdiga specifika uppgifter på skylten. Etsad stålskylt. Snyggt, tåligt! Vid större antal är det ett mycket prisvärt alternativ. Tryckt infärgad aluminiumskylt. Tryckt CE-dekal på silverpolyester. Det går att få dem även med ifylld unik text! Tryckt reflexdekal. Lasergraverad stålskylt. Lasergraverad plastskylt med metallstruktur. Lasergraverad stålskylt med screentryckt varningstext. Vi gör skyltar och dekaler snabbt. Ni kan också göra era dekaler själv på plats med våra märkmaskiner. Se sidorna 4-9. Lasergraverad mässingskylt. Förtryckt aluminiumskylt med graverade unika uppgifter. Vi trycker ett antal vid första ordern och graverar dem mot avrop. 24 Industrimärkning Collinder Märksystem

25 Komponentmärkning Paneler och skalor Graverade och utfrästa skalor i aluminium och plast. Graverad och utfräst panel i 3 mm aluminium. Namnbrickor Tryckt namnbricka. Lasergraverad namnbricka. Kan fås med nål, clips eller magnetfäste! Vår YAG-laser i arbete. Med våra YAG- och CO2- lasrar tillverkar vi snabbt och effektivt skyltar i rostfritt stål, svarteloxerad aluminium, plast och andra material. Även självhäftande etiketter på laserfolie när det ställs extra höga krav på hållfasthet och temperaturtålighet. Lasergraverade skyltar Skyltar kan läggas upp för effektiv serieproduktion. Lasergraverad märkskylt i stål med AGAlogo och utstansade skyltfästen i ändarna. Lasergraverad svarteloxerad aluminiumskylt. Laseroch fräsgraverad stor stålskylt, 390x475 mm. Industrimärkning Collinder Märksystem

26 Varselmärkning Normer, Beställning Normer för varselskyltar Våra varselskyltar är EU-anpassade enligt AFS 1997:11 (Varselmärkning och varselsignalering på arbetsplatser) samt AFS 2000:4 (kemiska arbetsmiljörisker). Så här är färg och form för varselskyltning enligt normer. 1 Utförande S T X Endast symbol utan text Enkelt! Beställ online på Symbol och vår befintliga standardtext Symbol och din valfria text. Skriv texten i beställningen se exempel till vänster nertill. 2 Symbolnummer Se nummer under varselsymbolerna på sidorna Farliga ämnen Förbud Varning Påbud Info Nöd Brand Även valfri text, färg & form Vi kan göra varselskyltar med storlek, texter och symboler helt efter ert behov. Leveranstiden är lika snabb som för standardsortimentet. Texterna under symbolerna på följande sidor är de standardtexter som finns men vi tillverkar gärna enstaka skyltar med er egen unika text, färg och symbol. Välj rätt storlek på skylten För bästa läsbarhet bör texthöjden vara minst 0,5% av läsavståndet eller enligt formeln A > L 2 /2000. Dvs att skyltformatet (A) i m 2 ska vara större än betraktningsavståndet (L) i meter dividerat med Det ger storlekar ungefär som i följande tabell. Läsavstånd Skyltstorlek ca 8-9 meter A4 210x297 mm 210x210 mm meter A3 297x420 mm 297x297 mm 16 meter A2 420x594 mm 420x420 mm 22 meter A1 594x841 mm 594x594 mm Beställ så här! Ange följande vid beställning av varselskyltar. 1 Utförande 2 Symbolnummer 3 Storlek 4 Material 5 PVF-UV 6 Egen text 7 Antal Se beskrivning i spalten bredvid och exempel nedan. 3 Storlek Med text (b x h) Utan text A2 420x594 mm 420x420 mm A3 297x420 mm 297x297 mm A4 210x297 mm 210x210 mm A5 148x210 mm 148x148 mm A6 105x148 mm 105x105 mm A7 74x105 mm 74x74 mm B* 150x150 mm / 300x150 mm C* 200x200 mm / 400x200 mm D* 400x400 mm / 800x400 mm E** F** G** H*** DV SP EP SA SH DG DM 36x60 mm (remsa om10 stycken) 18x30 mm (remsa om 15 stycken) 15x25 mm (remsa om 15 stycken) Sida eller diameter 500 mm *Endast Luxolight sidan 34. **Endast dekaler. ***Vanligen golvdekaler. Storlek kan även anges valfritt med bredd x höjd i mm. 4 Material Självhäftande vinyldekal Hård plastskylt Efterlysande plastskylt Aluminiumskylt 1 mm Aluminiumskylt 2 mm för stolpmontage. Levereras med hålad och 90 bockad kant. Golvdekal Magnetdekal 5 PVF-UV Laminering PVF POL Extralaminerad med PVF-UV/kemskydd. Ger utomhus hållbarhet på +10 år. Laminerad med klar blank polyester. Snygg, slitstark yta, tålighet mot kemikalier & värme. S 201 A4 DV 1st l Symbol utan text l Symbol nr 201 l A4 (210 x 210 mm) l Självhäft. vinyldek. l Ej skyddslaminat l Ej egen text l 1 st T 201 A4 SP 1st Som till vänster fast med standardtext och hård plastskylt. X 201 A4 SP PVF Varning Vätgas 1st Som tidigare + laminering & egen text. 6 Egen text För skylt med utförande X skriv den text som önskas. 7 Antal Skriv det antal skyltar eller antal remsor som önskas. 26 Industrimärkning Collinder Märksystem

27 Varselmärkning Fästen, Specialprodukter Skyltfästen Väggfästen Gör det läsbart från alla håll med utstående nässkylt eller flaggskylt. Nässkylten kan avläsas både från sidorna och framifrån! Tydligt! Golvdekaler i stort format! Nässkylt A5 utan text Flaggskylt A5 utan text Stolpfäste SH Fäste för skyltar SH. För stolpar Ø 60 mm. För enkelsidig skylt För dubbelsidiga skyltar Nässkylt A4 med text Fästen för skyltar/dekaler i storlek A5 och A4 med och utan text. Finns som nässkylt och flaggskylt. Nässkylt Storlek Artnr A5 utan text 148 x 148 mm SNA5S A5 med text 148 x 210 mm SNA5T A4 utan text 210 x 210 mm SNA4S A4 med text 210 x 297 mm SNA4T Flaggskylt Storlek Artnr A5 utan text 148 x 148 mm SFA5S A5 med text 148 x 210 mm SFA5T A4 utan text 210 x 210 mm SFA4S A4 med text 210 x 297 mm SFA4T SH1 SH2 Nätstängselfäste AL Fäste för skyltar AL. Aluminiumplatta med hål. Ger skylten ett mothåll på andra sidan stängslet så att den kan skruvas eller nitas fast. Förpackning 10/paket. Storlek A5 148 mm STNÄTA5 Storlek A4 210 mm STNÄTA4 Storlek A3 297 mm STNÄTA3 Stora golvdekaler Tydligt och säkert med golvdekaler i storlek 500 mm diameter eller sida. Kraftigt skyddslaminat som tål slitage. Välj bland alla symboler! Laddningsplats för truckar Specialskylt i storlek A3 för laddningsplats av truckar. Artnr TLADDA3ALPVF. Fler exempel på kombiskyltar på sidan 33 och vår hemsida. Märkpaket tryckluft Uppfyller kraven som ställs vid riskbedömning av tryckluftsanläggningar. Artnr STL1. Utförlig beskrivning på Industrimärkning Collinder Märksystem

28 Varselmärkning Farliga ämnen Explosivt Oxiderande Irriterande Hälsoskadligt Giftigt Mycket giftigt Mycket brandfarligt Extremt brandfarligt Miljöfarligt Frätande BRANDFARLIGT LÄS VARNINGSTEXTEN KAN GE ALLERGI REPRODUKTIONS- STÖRANDE KAN GE KANCER Starkt frätande 011 Kan skada arvsmassan 012 Brandfarligt 013 Läs varningstexten 014 Kan ge allergi 015 Reproduktionsstörande 016 Kan ge cancer 017 Enkelt! Beställ online på Förbud Allmänt förbud 100 Rökning förbjuden 101 Rökning och öppen eld förbjuden 102 Tillträde förbjudet för gående 103 Släck ej med vatten 104 Ej dricksvatten 105 Obehöriga äga ej tillträde 106 Förbjudet för arbetsfordon 107 Vidrör ej 108 Får ej vidröras 109 Förbjudet att manövrera brytaren 110 Pacemaker förbjuden 111 Förbjudet att ställa gods 112 Förbjudet för persontransport 113 Rastning förbjuden 114 Förbjudet för personer med metallimplantat 115 Vattenspolning förbjuden 116 Mobiltelefonbruk förbjudet 117 Fotografering förbjuden 118 Tomgångskörning förbjuden 119 Cykling förbjuden Trampa ej här! Trampa ej här! Vapenförbud Får ej vidröras Förbjudet att slänga här Svetsarbete förbjudet Hörlurar förbjudna Industrimärkning Collinder Märksystem

29 Varselmärkning Varning Brandfarliga ämnen 201 Explosiva ämnen 202 Giftiga ämnen 203 Frätande ämnen 204 Radioaktiva ämnen 205 Hängande last 206 Godstrafik 207 Farlig elektrisk spänning 208 Fara! 209 Laserstrålning 210 Oxiderande ämnen 211 Ej joniserande strålning 212 Kraftigt magnetfält 213 Hinder 214 Fallrisk 215 Smittorisk 216 Låg temperatur 217 Hälsoskadliga ämnen 218 Gasflaskor Förs i säkerhet vid brandfara 219 Risk för batteriläckage 220 Max last... kg Explosiv atmosfär. För arbetsrutiner och material se explosionsskyddsdokument 221 Skaderisk 222 Klämrisk 223 Kantringsrisk 224 Fjärrstyrd maskinstart 225 Het yta 226 Klämrisk 227 Halkrisk 228 Max last... kg 229 Klämrisk 230 Klämrisk Klämrisk Klämrisk Stympningsrisk Stympningsrisk Stympningsrisk Blås ej på öppen hud Varning för möte Gå ej på taket Hög ljudvolym Läckagerisk 241 Svetsarbete pågår 242 Kvävningsrisk 243 Varning för hunden 244 Hängande last 245 Akta huvudet 246 Arbete pågår 247 Halkrisk 248 Rör ej Statisk elektricitet 249 ESD 250 Fallrisk Jordning Varning för lastbil Klämrisk Klämrisk TVövervakning UV-strålning Förhöjd temperatur Slutet utrymme Industrimärkning Collinder Märksystem

30 Varselmärkning Påbud Enkelt! Beställ online på Ögonskydd måste användas 301 Skyddshjälm måste användas 302 Hörselskydd måste användas 303 Andningsskydd måste användas 304 Skyddsskor måste användas 305 Skyddshandskar måste användas 306 Skyddskläder måste användas 307 Ansiktsskydd måste användas 308 Säkerhetssele måste användas 309 Fotgängare skall använda denna väg 310 Allmänt påbud (tilläggskylt) 311 Gångbrygga måste användas 312 Bryt strömmen före arbete 313 Bryt kontakten före arbete 314 Läs bruksanvisningen 315 Skyddshjälm och hörselskydd måste användas 316 Skyddshjälm och ögonskydd måste användas 317 Hjälm, hörseloch ögonskydd måste användas 318 Hörselskydd och ögonskydd måste användas 319 Hjälm och andningsskydd måste användas 320 Andningsskydd måste användas 321 Tvätta händerna 322 Skoskydd måste användas 323 Hårskydd måste användas 324 Statiskt isolerade skor måste användas 325 Använd munskydd 326 Använd skyddsrock 327 Använd skyddsförkläde 328 Använd reflexväst 329 Använd ID-kort 330 Nöd Första hjälpen 401 Bår 402 Nöddusch 403 Ögondusch 404 Nödtelefon 405 Flykthuva 406 Medicin 407 Nödstopp 408 Nödstopp 409 Nödstopp Graverad skylt Ø 60 mm 410 Brand Brandslang 601 Räddningsstege 602 Brandsläckare 603 Nödtelefon 604 Riktningspil 605 Brandpost Även annan text 606 Pil Brandlarmknapp 608 Siren 609 Brandfilt Industrimärkning Collinder Märksystem

31 Varselmärkning GHS Internationella symboler GHS är den kommande internationella standarden för klassificering och märkning av farliga ämnen, framtagen av FN. GHS står för Globally Harmonized System of Classification and Labelling of Chemicals. Kommer att ersätta nuvarande symboler för farliga ämnen se sidan 28. Målet är att denna nya standard skall vara införd 2008 inom EU. Explosivt GHS 1 Brandfarligt GHS 2 Oxiderande GHS 3 Gas under tryck GHS 4 Frätande GHS 5 Giftigt GHS 6 Hälsoskadligt/irriterande GHS 7 Sjukdomsalstrande GHS 8 Miljöskadligt GHS 9 ADR för landtransport Finns som 100 x 100 mm pappers- eller plastdekal samt 250 x 250 mm självhäftande plastdekal, aluminiumskylt eller magnet. Explosivt ämne ADR 1 Explosivt ämne ADR 1.4 Explosivt ämne ADR 1.5 Explosivt ämne ADR 1.6 Brandfarlig gas ADR 2.1 Brandfarlig gas ADR 2.1 Ej brandfarlig, ej giftig gas ADR 2.2 Ej brandfarlig, ej giftig gas ADR 2.2 Giftig gas ADR 2.3 Brandfarlig vätska ADR 3 Brandfarlig vätska ADR 3 Brandfarligt fast ämne ADR 4.1 Självantändande ämne ADR 4.2 Ämne som utvecklar brandfarlig gas vid kontakt med vatten ADR 4.3 Ämne som utvecklar brandfarlig gas vid kontakt med vatten ADR 4.3 Oxiderande ämne ADR 5.1 Organisk peroxid ADR 5.2 Oxiderande peroxid ADR 5.2 Giftigt ämne ADR 6.1 Smittförande ämne ADR 6.2 Radioaktivt ämne I ADR 7A Radioaktivt ämne II ADR 7B Radioaktivt ämne III ADR 7C Klyvbart ämne ADR 7E Frätande ämne ADR 8 Övriga farliga ämnen ADR 9 Industrimärkning Collinder Märksystem
