auto-tools Broms

Transkript

1 2008

2 KL111-1 kolvsverktyg enkel kolv För flytande bromscaliper med enkel kolv eller fast caliper med dubbelkolv. Med verktyget kan kolvarna enkelt returneras utan att riskera att kolv eller gummidamasken skadas, vilket kan bli fallet om man använder sig av brytande verktyg. Fördel: Kolven kantrar ej. Kolven returneras med minimal kraft. Verktygets styraxel ger stabilitet och minimerar slitaget på drivbulten. Teknisk data: Se nedan KL111-2 kolvsverktyg dubbel kolv Som KL111-1 för flytande bromscaliper med två kolvar eller för fast caliper med fyra kolvar. Teknisk data: KL111-1 KL111-2 Verktygslängd max. 260 mm 260 mm Verktygshöjd 125 mm 115 mm Höjd 75 mm 65 mm Bredd på verktyget 70 mm 100 mm Spännvidd min. 13 mm 13 mm Spännvidd max. 70 mm 70 mm Vikt 940 g 1340 g KL113-20K kolvsverktyg med 5 adapter För: VW-Audi, BMW, Ford, Honda, Jaguar, Mazda, Mitsubishi, Nissan, Peugeot, Rover, Seat, Škoda, Toyota m.fl. För returnering av bromskolv på ok med självjusterande handbroms, nödvändigt vid klossbyten. Satsen består av ett grundverktyg och 5 adapters och en tryckplatta i plastlåda. Tillbehör: KL Adapter 3/8" - Ø7 För vissa adapter till, tryck och vridenheten, bromsoksverktyget KL112-1/-2, är det nödvändigt med delen KL KL KL KL KL Adapter till Citroën XM / BX KL Adapter till Citroen C5 KL KL KL112-3 kolvsverktyg För returnering av bromskolv på ok med självjusterande handbroms, nödvändigt vid klossbyten. För VW-Audi, Ford, Nissan, Subaru, Mazda, Toyota, Mitsubishi,m.fl. Tillbehör: KL Adapter Ø7 För vissa adapter till, tryck och vridenheten, bromsoksverktyget KL112-1/-2, är det nödvändigt med delen KL KL Adapter för Citroen C5 Info: : För att returnera bromskolven på C5 måste man vrida till vänster på vänster sida och till höger på höger sida därför är delen KL nödvändig. 2

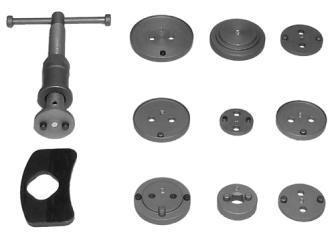

3 KL112-1 kolvsverktyg Universellt bromsoksverktyg för returnering av bromskolvar i ok med självjusterande handbroms. För Audi, Citroën, Fiat, Ford, Honda, Mazda, Mitsubishi, Nissan, Opel, Peugeot, Renault, Seat, Subaru, Toyota, VW, m.fl. Kolven returneras genom att vrida på sexkanten av tryckspindeln. KL Pos. Artikel nr. Beskrivning KL112-1 oksverktyg inklusive plastlåda Består av: 1 KL oksverktyg grundverktyg 2 KL Adapter storlek 2 (Användning se KL112-2) 3 KL Adapter storlek 1 (Användning se KL112-2) 4 KL Adapter storlek 8 (Användning se KL112-2) KL Plastlåda Tillbehör: 5 KL Adapter storlek 9 (Användning se KL112-2) 6 KL Adapter storlek 6 (Användning se KL112-2) 7 KL Adapter storlek 10 (Användning se KL112-2) 8 KL Adapter storlek13 (Användning se KL112-2) Teknisk data: Arbetsväg max.: 65 mm Vikt:822 g KL112-2 kolvsverktyg Universellt bromsoksverktyg med T-handtag och inbyggt trycklager för returnering av bromskolvar i ok med självjusterande handbroms. För Audi, Citroën, Fiat, Ford, Honda, Mazda, Mitsubishi, Nissan, Opel, Peugeot, Renault, Seat, Subaru, Toyota, VW, m.f 1 Inbyggt trycklager Pos. Artikel nr. Beskrivning KL112-2 oksverktyg inklusive plastlåda består av: 1 KL oksverktyg Grundverktyg 2 KL Adapter storlek 2 t.ex. Audi (A3; A4; A6; A8; V8), Ford (Mondeo II ; Focus), Lancia (Delta; Kappa; Ulysse), Mazda (323; 626; 929), Mitsubishi (Carisma; Colt; Space Star; Lancer; Galant), Nissan (Bluebird; Sunny), Opel (Astra; Zafira), Peugeot (405), Renault (Master), Rover (825), Seat (Alhambra; Leon; Toledo II), Toyota (Corolla; MR2), VW (Passat; Golf; Sharan; T4), m.fl. 3 KL Adapter storlek 1 t.ex. Fiat (Barchetta; Marea; Brava; Bravo; Croma; Coupé; Tipo); Lancia (Delta; Prisma; Integrale), Renault (R5; R11; R19 GTX), Subaru (1600), m.fl. 4 KL Adapter storlek 8 t.ex. Citroen (BX; XM), Peugeot (205; 309), Renault (Alpine; R19), m.fl. KL Plastlåda Pos. Artikel nr. Beskrivning KL oksverktyg inklusive plastlåda och 7 Adapter består av: KL112-2 oksverktyg inklusive plastlåda 5 KL Adapter storlek 9 t.ex.b. Honda (Accord; CRX; Prelude), m.fl. 6 KL Adapter storlek 6 t.ex. Alfa Romeo (Alfa 164), Audi (80; 90; 100; 200), m.fl. 7 KL Adapter storlek 10 t.ex. Lancia (Delta 1.9 TD), Mini (Mini One), Nissan (Primera P12), Opel (Astra G; Vectra C; Vectra C Caravan; Signum; Meriva; Zafira), Renault (R21; Laguna; Espace), m.fl. 8 KL Adapter storlek 13 z.b. Citroen (C5), m.fl. Data KL112-2 KL Längd (utan Adapter) 120 mm 120 mm Arbetsväg max. 65 mm 65 mm Vikt 0,9 kg 1,1 kg Plastlåda (l b h) [mm]

4 AT AT kolvsverktyg För att returnera bromskolven. Vridning sker under tryck. Vanligt förekommande på dagens fordon. Inkluderar 7 st. adapters. Alfa Romeo, Austin, BMW, Citroén XM, VAG, Ford, Honda, Isuzu, Jaguar, Mazda, Mercedes, Mitsubishi, Nissan, Rover, SAAB, Subaru, Toyota, VOLVO.. AT2007 AT2007 kolvsverktyg LA3991 kolvsverktyg höger och vänster inklusive 15 st. adapter och tryckplatta. Alfa Romeo, VAG, BMW, Citroén, Fiat, Ford, Honda, Jaguar, Lancia, Mazda, Mitsubishi, Nissan, Opel, Peugeot, Renault, Rover, SAAB, Subaru, Toyota, VOLVO LA3991 kolvsverktyg kolvsverktyg trycksätts med luft inkluderar 15 st. 3/8 adapters för vänster och höger vridning. Alfa Romeo, BMW, Citroén, Ford, Ford, GM, Honda, Mazda, Mercedes, Mitsubishi, Nissan, Opel, Rover, Toyota, VOLVO, VAG, Ford, Isuzu, Honda, Jaguar, Peugeot, Renault, SAAB, Subaru. L28600 Bild 2 L28600 kolvsverktyg Används tillsammans med 3/8 förlängare och spärrskaft. För användningsområde se profilerna i bild 2. KL116-3 KL116-3 klossdornsats Innehåller 3 st. dorn KL116-1 Ǿ 4 mm KL116-2 Ǿ 6 mm med styrdel för hålstift typ Opel KL116-3 Ǿ 5 mm Längd 165 mm / Vikt 247 g 4

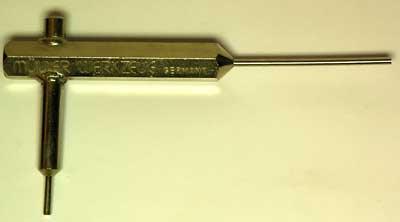

5 AT61001 klossdorn 6-kants del med kort och långt dorn. Använd det korta dornet för lösslagning och det långa för utdrivning. Totallängd 220/120 mm, sprintlängd 20/83 mm. KL116-2 AT61001 Ǿ 4 mm AT61002 Ǿ 5,8 mm med styrdel för hålstift typ Opel. AT61003 Ǿ 3 mm Mercedes KL116-2 klossurdragare KL116-2 Slaghammare med utdragenheterna KL med 4,0 mm tappar och KL med 5,9 mm tappar. KL KL okshylsa ½ 14 mm För bromsoksstyrning på Opel Astra G. Zafira bakaxel. Nedre bromsoksinfästningen på SMART KL KL KL KL mm KL okshylsa För demontering av bromsok på Citroén, Peugeot, Renault. S okshylsa BMW Kort hylsa 3/8 7 mm 6-kant (ej avbildad). KL Bitshylsa 1/2 7 mm För bromsoksinfästning VAG m.fl. 100 mm KL Bitshylsa 1/2 7 mm För bromsoksinfästning på VAG m.fl. 140 mm. KL Adapter KL Adapter För Inpressning av bromsoksfjäder tillsammans med KL112-2 vid renovering av bromscaliper VAG från -87. KL

6 KL192-7 KL192-7 Låsringstång För låsring i bromsok vinklad 90º. L18800 L18800 Låsringstång För demontering av bromscylinder i caliper. KL KL Slagavdragare grundverktyg KL KL Vid reparation av bromsok kan spindeln demonteras med KL tillsammans med adapter KL eller KL VAG bakaxel från 87- KL114-7 KL114-7 oksfil För rengöring av bromsok vid klossbyten. Filen har planslipade sidor för att undvika skador på damask. Bladmått 125 x 13 x 5 mm Längd 220 mm. KL114-8 / KL KL114-8 oksborste stålborste KL oksborste mässingsborste För rengöring av bromsok vid klossbyten SC350 Hårdmetallskrapa SC350 För rensning av bromsok vid klossbyten samt borttagning av rostkant. Inkluderar ett vändbart hårdmetallskär som därmed ger fyra skärytor. Totallängd 230 mm Bredd 9,5 mm 6

7 L10500 Honingsverktyg Tvåarmad honare för bromscylinder Ǿ mm Sliplängd 28 mm. L10550 Honstenar sats 2 st. L10500 L10000 Honingsverktyg Trearmad honare för bromscylinder Ǿ mm Sliplängd 28 mm L10050 Honstenar sats 3 st. L10000 L10400 Honingsverktyg Trearmad honare för calipercylinder Ǿ mm Sliplängd 28 mm L10490 Honstenar sats 3 st. L10400 BRMFH 2Z25 skiveslip För rensning av bromsskivor ansluts till borrmaskin. FLEX-HONE-serien av cylinderhonare Artikel nr Ǿ Ǿ mm BRMFH 2Z25 BRBC BRBC 5-8 5/8 16 BRBC BRBC 3-4 ¾ 19 BRBC BRBC 7-8 7/8 22 BRBC ,4 BRBC /8 29 BRBC /8 35 BRDBC /2 64 BRDBC /8 79 7

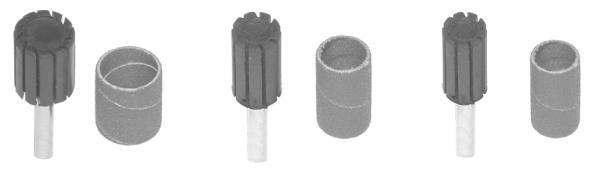

8 AT33600 Hjulnavslipsats För rengöring av bromsskiva eller bromstrumma runt hjulbultar vid broms eller däckbyten. Inkluderar två hållare och 2x6 st. putsskivor. Tillbehör: AT33640 Putsskivor 5 st. stora Ǿ 54 mm AT33650 Putsskivor 5 st. små Ǿ 40 mm AT33502 Hjulnavslipsats borrmaskinsanslutning För rengöring av bromskivor eller fälg vid bromsarbeten eller hjulbyten. Inkluderar 3 st. putsskivor Ǿ 160 mm Max varvtal 1500v/min AT33500 Hjulnavslipsats ½ anslutning Som ovan men med ½ anslutning till mutterdragare. Inkluderar 1 putsskiva Ǿ 160 mm. Tillbehör: AT33501 Slipskivor 3 st. AT33700 Hjulnavslipsats borrmaskinsanslutning För rengöring av bromskivor eller fälg vid bromsarbeten eller hjulbyten. Inkluderar 2 st. putsskivor Ǿ 200 mm (t.ex BMW, LT) Max varvtal 1000v/min Tillbehör: AT33720 Slipskivor 2 st. 8

9 KL114-5 justeringsjärn För inställning, justering, av bromsbackar. Längd 320 mm KL114-5 L47400 fjäderverktyg För demontering och montering av tallrikbricka över bromsback. Ǿ 10 & 20 mm L47400 KL fjäderverktyg KL För demontering och montering av tallrikbricka över bromsback. Ǿ 13,5-23 mm L48400 fjäderverktyg L48400 För klammer som håller bromsbackar. KL fjäderverktyg KL För Mercedes A-klass A140, Citroén, Renault, Peugeot med Lucas trumbromsar på bakaxeln. Det är nödvändigt att förspänna fjädern vid demontering och montering. Kan användas till båda avbildade typerna av klammer. KL314-1 T-handtag För demontering av och montering av handbromsbackarnas fjäder på Mercedes. Längd 145 mm KL

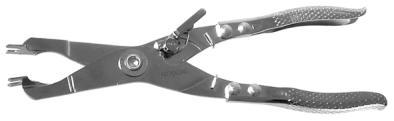

10 L41950 L41950 låsbricketång För enkel och snabb demontering och montering av låsbricka. KL114-1 KL114-1 fjädertång För demontering och montering av returfjäder. KL114-2 KL114-2 fjädertång Med runt rörligt tandat grepp. För nitade och limmade bromsbelägg. L45100 L45100 fjäderverktyg För demontering och montering av trumbromsarnas bromsbackar. Fjädern hakas i verktyget som vrids och låser fjädern. KL KL fjäderhake För demontering och montering av returfjäder för trumbromsarnas bromsbackar. KL KL114-3 KL fjädertång För montering av handbromswire till hävarmen på bromsbacken. För VAG, BMW, Citroén, Nissan, Peugeot, Renault, Rover m.fl. Längd 265 mm KL114-3 fjädertång För montering av handbromswire till hävarmen på bromsbacken. För VAG, BMW, Citroén, Nissan, Peugeot, Renault, Rover m.fl. Längd 225 mm 10

11 OTC7069A fjädertång Extra kraftig, för enkel demontering/montering av bromsfjäder på tunga fordon, extra brett grepp med utbytbar spets, (OTC204141). Längd 670 mm. OTC7069A KL FORD KL Handbromsnycklar För handbromswire på Ford, Fiesta, Escort, Orion, Sierra, Granada, Scorpio, Probe, Mondeo, Galaxy, Maverik. Används för att undvika skador på plastmuttrarna vid handbromsinställning. KL460-5 KL460-2 KL460-5 Verktygssats För renovering av bromscaliper på OPEL med DELCO bromsar. KL460-4 KL460-3 KL460-2 Dragverktyg KL460-3 Tryckdel KL460-3 KL460-4 Monteringsdorn KL Tryckdel Skyddskopp KL KL KL KL Slipsats med 50 st. hylsor Ǿ 16 mm För bromscaliper, glidbussningar på t.ex VW Golf, Polo m.fl. Ǿ 16 mm. KL Slipsats med 50 st. hylsor Ǿ 18 mm För bromscaliper, glidbussningar på t.ex VAG, BMW m.fl. Ǿ 18 mm. KL Slipsats med 50 st. hylsor Ǿ 22 mm För flytande bromscaliper eller för rengöring av rostade ytor, Opel Astra m.fl. Ǿ 22 mm. 11

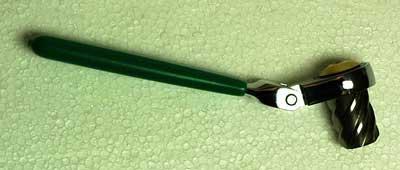

12 AT56150 ABS-Rensverktyg Ǿ 15 mm För ABS-givarens infästning Ǿ 15 mm. Längd 23 mm t.ex. Ford. AT56150 AT56180 ABS-Rensverktyg Ǿ 18 mm För ABS-givarens infästning Ǿ 18 mm. Längd 23 mm t.ex. VAG. AT56181 ABS-Rensverktyg Ǿ 18 mm För ABS-givarens infästning Ǿ 18 mm. Längd 34 mm t.ex. Audi A4, A6. AT56200 Gängrepsats För bromsglidskenor, M9x1,25, infästningen i hjulnav på t.ex. VAG, Golf 4, Golf Variant, Beetle, Audi A3, Skoda, Seat. AT56230 Gängrepsats För bromsglidskenor, M9x1,25, infästningen i hjulnav på t.ex. Opel Astra. AT56240 Gängrepsats För bromsglidskenor, M9x1,25, infästningen i hjulnav på t.ex. Ford Focus. Tillbehör: AT56210 Gängbussningar 10 st. AT56200 AT57100 Verktygssats För bromsrör och A/C. Ǿ 10, 11, 12, 13, 14 mm i kort och långt utförande med 22 mm öppen ringnyckel. AT

13 KL114-6 KL114-6 rörsnyckel 10 & 11 mm Extra kraftigt kvalitetsutförande med öppen 6-kant och stopp. Vår bästa bromsrörsnyckel. Längd 175 mm rörsnycklar mm KS mm KS33714 KS33715 KS mm mm mm L /8-7/16 L /2-9/16 L /8-11/16 LA4315 rörsnycklelsats 5 st. 7, 8, 9, 10, 11 mm vinklade 6-kantsnycklar för bromsluftning i förvaringsväska. LA4315 K Slangklammersats 4 st. slangklammer upp till Ǿ 45 mm. KL KL121-1 upp till Ǿ 10 mm KL121-2 upp till Ǿ 15 mm KL121-3 upp till Ǿ 24 mm KL121-4 upp till Ǿ 45 mm SK12945 Slangtång Steglös upp till 32 mm, självlåsande. Längd 235 mm Gripyta 55 mm. SK12945 VG4LW VG4LW Muttertång Låsbar muttertång 7 14 mm till bromsrörsmuttrar mm. 13

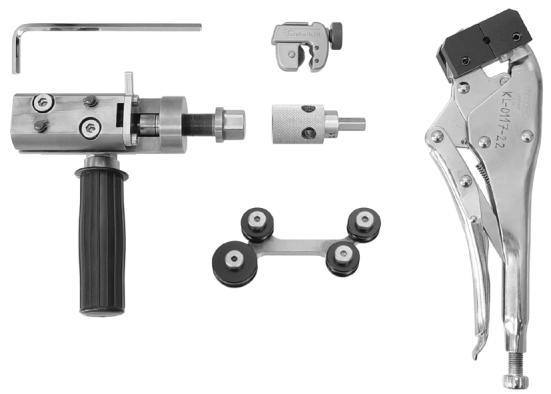

14 KL KL117-2 rörskoningsverktygsats KL KL KL För koning av nya ytbehandlade bromsledningar på VW, Audi, Seat och Skoda med Ø 5,25 mm (ytbehandling max. 0,5 mm) Konstruktionen medger att tillverka en bromsledning i arbetsbänk eller direkt på fordon utan att skada bromrörens skyddsbeläggning. Demontering av fordonsdelar är därför ej längre nödvändigt. Belaget avlägsnas Koningen utförd Koningen utförs Arbetsmetod: 1. Kapa bromsröret. 2. Putsa av ytbehandlingen och grada bromsröret. 3. Pressa med koningsverktyget huvud och forma enligt DIN. 4. Böj bromsröret till önskad form. Fördel: Noggrann avputsning av ytbehandling och gradning av rör. Fasthållning av rör utan att skada beläggning eller deformering av rör. Noggrann utförd koning enligt DIN F. Stor tidsbesparing ca. 7 tim. Kona enlig DIN Innehåll: KL KL KL KL koningsverktyg (inkl. Insexnyckel mm) Slipverktyg Griptång med skyddsbackar Rörbockningsverktyg Rörkap 'mini-quick' L31310 Rörkoningsverktygssats För enkla och dubbla konor enligt SAE normer. Konor för 3/16, 1/4, 5/16, 3/8 och 1/2" rör. Observera ej för rostfria rör. L31310 Reservdelar: L /16" Kona L /4 Kona L /16" Kona L /2 Kona L /8 Kona Minirörkap Ǿ 3-22 mm Rörbockningsverktyg Ǿ 4,75-10 mm Två böjsegment i verktyget

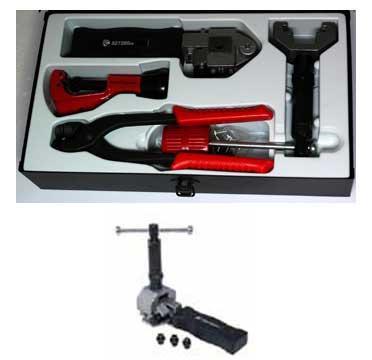

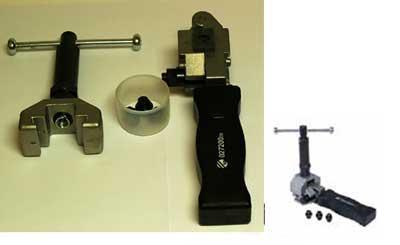

15 MC71475 MC71475 Rörkoningsverktygsats Handhydrauliskt verktyg för broms, bränsle och transmissionsledningar. För Push Connect ¼, 5/16 & 3/8. GM Fuel Line Flare. Bränsle och transmission 5/16 och 3/8. Enkel och dubbelkona 3/16, ¼, 5/16, 3/8 och ½. Metriska dubbelkonor Ǿ 4,75, 6, 8 och 10 mm Koningsverktyg Flaremaster SAE enkel/dubbel kona 3/16" & 4,75 mm. DIN enkel 4,75 mm. Reservdelar: Bygel Hydraulenhet inkl T-handtag Handtag utan klämdynor Klämdynor,(par) Kona 3/16 OP Kona 4,75 OP kona 3/16, 4,75 OP Koningsverktygssats Som ovan inkluderar även: Rörkap Ǿ 3-22 mm Rörbockningstång Rörgradare i plåtlåda. 15

16 Serien av koningsverktyg För enkel och dubbelkonor enligt SAE och DIN normer. Hävarmsmanövrerad för snabb koning. Automatisk dornutdragning Klämbult för rätt inställning av spännbackar. Dornhuvud med revolversystem. Dorn/kona för OP1 och OP2 placerade intill varandra i huvudet. Fem olika satser är tillgängliga. Samtliga delar kan erhållas separat. Eller som reservdelar. Artikel nr Beskrivning Enkel eller dubbel kona 3/16, 2/4, 5/16, 3/8 & 4,75 mm, 4,75 mm DIN enkel Artikel nr Beskrivning /16 & 4,75 mm SAE enkel och dubbelkona Artikel nr Beskrivning /16, 4,75, 6, 8, 10 mm SAE enkel och dubbel kona, 4,75 mm DIN enkel kona

17 Serien av koningsverktyg För enkel och dubbelkonor enligt SAE och DIN normer. Hävarmsmanövrerad för snabb koning. Automatisk dornutdragning Klämbult för rätt inställning av spännbackar. Dornhuvud med revolversystem. Dorn/kona för OP1 och OP2 placerade intill varandra i huvudet. Fem olika satser är tillgängliga. Samtliga delar kan erhållas separat. Eller som reservdelar Artikel nr Beskrivning /16, ¼, 5/16, 3/8, ½, 4,75, 6, 8, 10, 12 mm enkel och dubbel kona, 4,75 DIN enkel kona Artikel nr Beskrivning /16, ¼, 4,75, 6 mm SAE enkel och dubbel kona, 4,75 mm DIN enkel kona ningsluftare Luftare med backventil betjänas av en man. 17

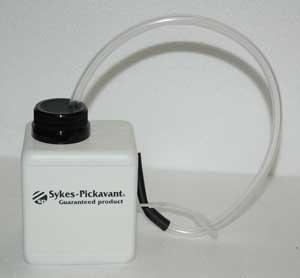

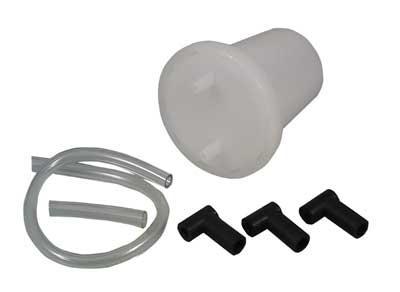

18 L19200 L19200 ningsluftare Enkelt utförande Vakuum & tryckpump En komplett utrustning också för bromsluftning enmansbetjäning. VA DrainTwin VA luftare och påfyllare DrainTwin hanterar både tryck och vakuumluftning och fungerar även på de mest avancerade ABS-bromsystem med stabiliserings- och anti-spinfunktioner. Spillfria kopplingar och nipplar som tätar vid urkoppling. Plats för två femliters behållare, ny och använd vätska. Vikt 11,5 kg Dim. bredd, höjd, djup: 440x365x465 mm. VA DrainMan VA luftare och påfyllare DrainMan en smidig bromsluftare och vätskebytare helt utan kladd och spill. Det är ett slutet system så att man ej kommer i kontakt med vätskan sam lätt undviker spill. 18

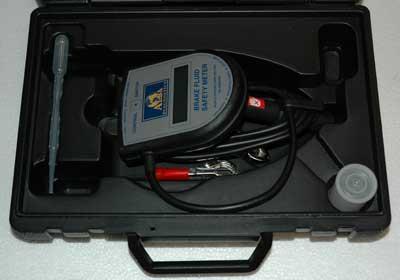

19 ALB1100 ALB1100 vätsketester Kontrollerar kokpunkten Noggrannhet ± 1% Anger kokpunkt efter ca.1min Tydlig display Ansluts till bilens batteri Kontroll av DOT 3, 4, 5, vätsketester Visar vattenhalten i % för DOT 3 & 4 och visar kokpunkten i ºC för DOT 5 DA2002 skivesvarv DA2002 Rekommenderad av flera fordonstillverkare Passar alla personbilar med skivbromsar fram och bak USM2002-R2, USM2002-B3 Tillbehör: USM2002-R2 Universialfäste (ingår ej i DA2002) USM2002-B3 Universialfäste (ingår ej i DA2002) 19

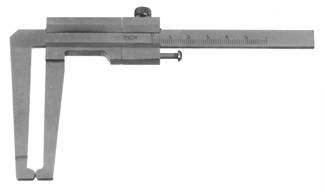

20 KL KL Skjutmått för bromskivor Mattförkromat rostfritt stål. Mätområde 50 mm. Djup 75 mm ME46015 ME46015 Indikatorstativ med magnetfot 45 kg Med tre låsbara armar. (indikatorklocka ingår ej) ME46020 ME46020 Indikatorstativ flexibelt med magnetfot 45 kg (indikatorklocka ingår ej) ME41020 Indikatorklocka Mätområde 0-10 mm. Avläsning 0,1. Ytter Ǿ 58 mm. Spännaxel 8 mm. ME44061A ME44062 KL128-0 Indikatorklocka Mätområde 0-5 mm. Avläsning 0,01 Ytter Ǿ 58 mm. Spännaxel 8 mm. ME44061A Mikrometer KL Mätområde 0 25 mm ME44062 Mikrometer Mätområde 0 50 mm KL KL Skjutmått för bromstrummor Mätområde upp till 500 mm, Mätdjup 250 mm KL Skjutmått för bromsskivor Mätområde upp till 100 mm, Mätdjup 120 mm 20
