Innehåll. Huvudfunktion

Transkript

1

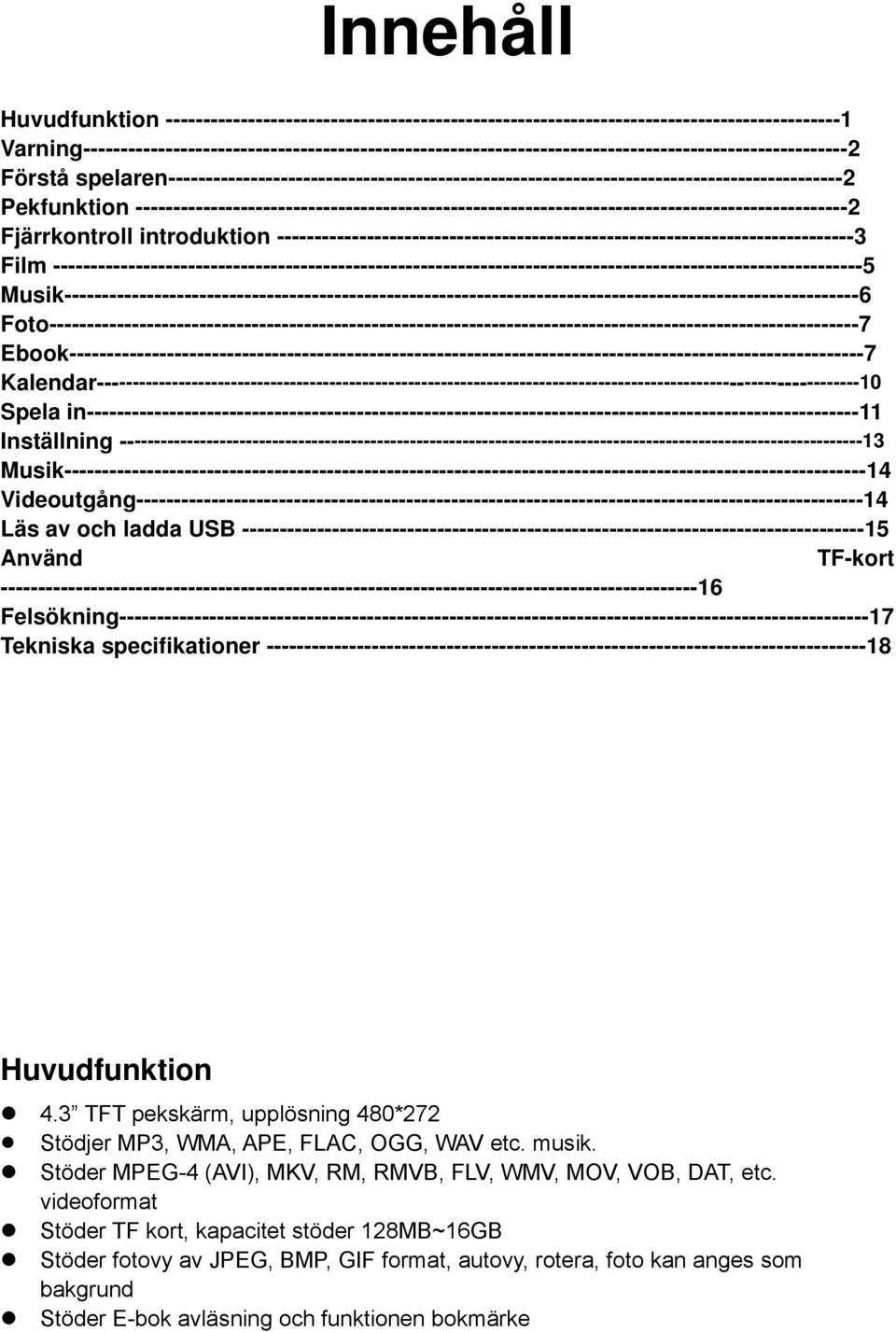

2 Innehåll Huvudfunktion Varning Förstå spelaren Pekfunktion Fjärrkontroll introduktion Film Musik Foto Ebook Kalendar Spela in Inställning Musik Videoutgång Läs av och ladda USB Använd TF-kort Felsökning Tekniska specifikationer Huvudfunktion 4.3 TFT pekskärm, upplösning 480*272 Stödjer MP3, WMA, APE, FLAC, OGG, WAV etc. musik. Stöder MPEG-4 (AVI), MKV, RM, RMVB, FLV, WMV, MOV, VOB, DAT, etc. videoformat Stöder TF kort, kapacitet stöder 128MB~16GB Stöder fotovy av JPEG, BMP, GIF format, autovy, rotera, foto kan anges som bakgrund Stöder E-bok avläsning och funktionen bokmärke

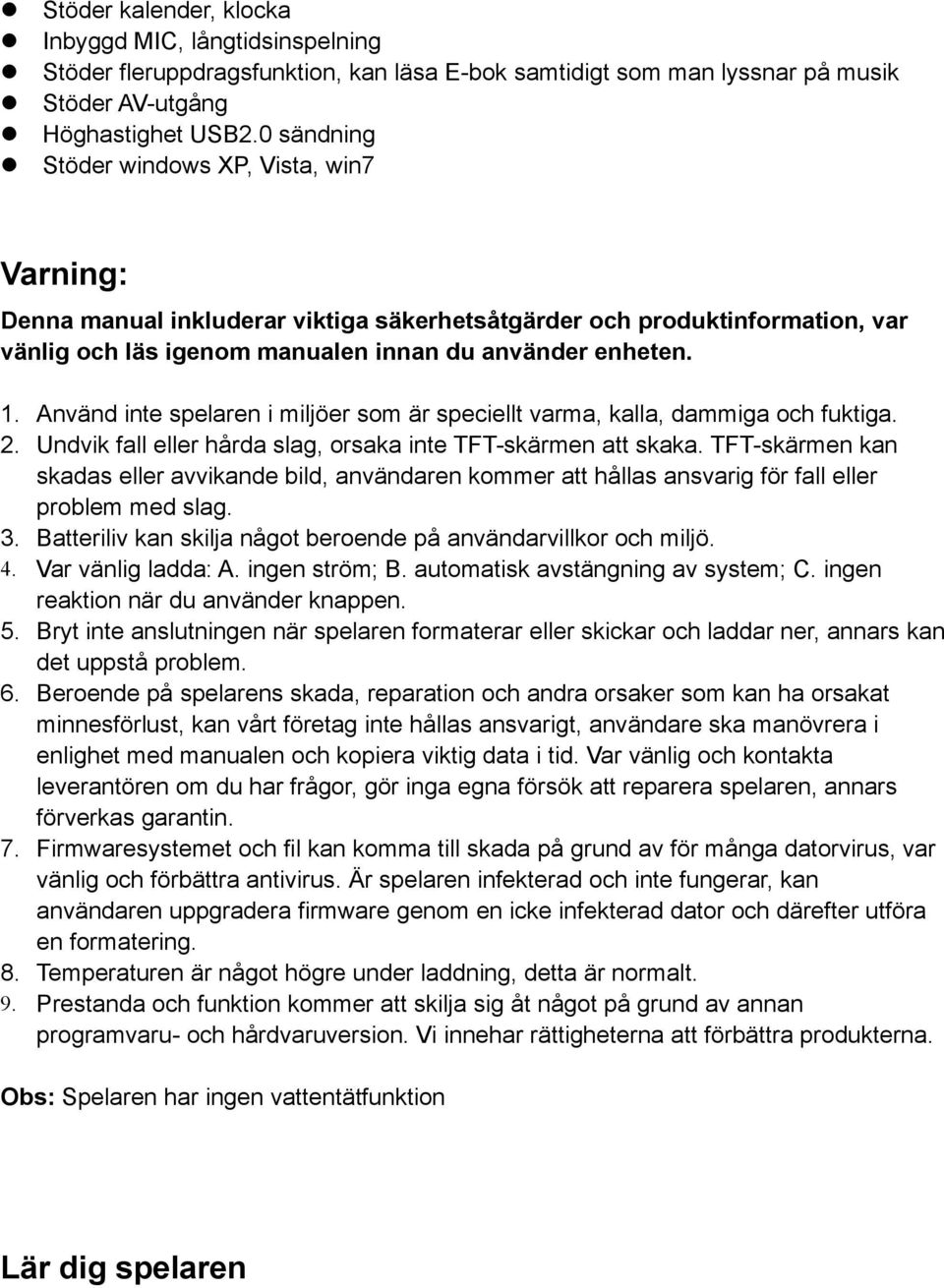

3 Stöder kalender, klocka Inbyggd MIC, långtidsinspelning Stöder fleruppdragsfunktion, kan läsa E-bok samtidigt som man lyssnar på musik Stöder AV-utgång Höghastighet USB2.0 sändning Stöder windows XP, Vista, win7 Varning: Denna manual inkluderar viktiga säkerhetsåtgärder och produktinformation, var vänlig och läs igenom manualen innan du använder enheten. 1. Använd inte spelaren i miljöer som är speciellt varma, kalla, dammiga och fuktiga. 2. Undvik fall eller hårda slag, orsaka inte TFT-skärmen att skaka. TFT-skärmen kan skadas eller avvikande bild, användaren kommer att hållas ansvarig för fall eller problem med slag. 3. Batteriliv kan skilja något beroende på användarvillkor och miljö. 4. Var vänlig ladda: A. ingen ström; B. automatisk avstängning av system; C. ingen reaktion när du använder knappen. 5. Bryt inte anslutningen när spelaren formaterar eller skickar och laddar ner, annars kan det uppstå problem. 6. Beroende på spelarens skada, reparation och andra orsaker som kan ha orsakat minnesförlust, kan vårt företag inte hållas ansvarigt, användare ska manövrera i enlighet med manualen och kopiera viktig data i tid. Var vänlig och kontakta leverantören om du har frågor, gör inga egna försök att reparera spelaren, annars förverkas garantin. 7. Firmwaresystemet och fil kan komma till skada på grund av för många datorvirus, var vänlig och förbättra antivirus. Är spelaren infekterad och inte fungerar, kan användaren uppgradera firmware genom en icke infekterad dator och därefter utföra en formatering. 8. Temperaturen är något högre under laddning, detta är normalt. 9. Prestanda och funktion kommer att skilja sig åt något på grund av annan programvaru- och hårdvaruversion. Vi innehar rättigheterna att förbättra produkterna. Obs: Spelaren har ingen vattentätfunktion Lär dig spelaren

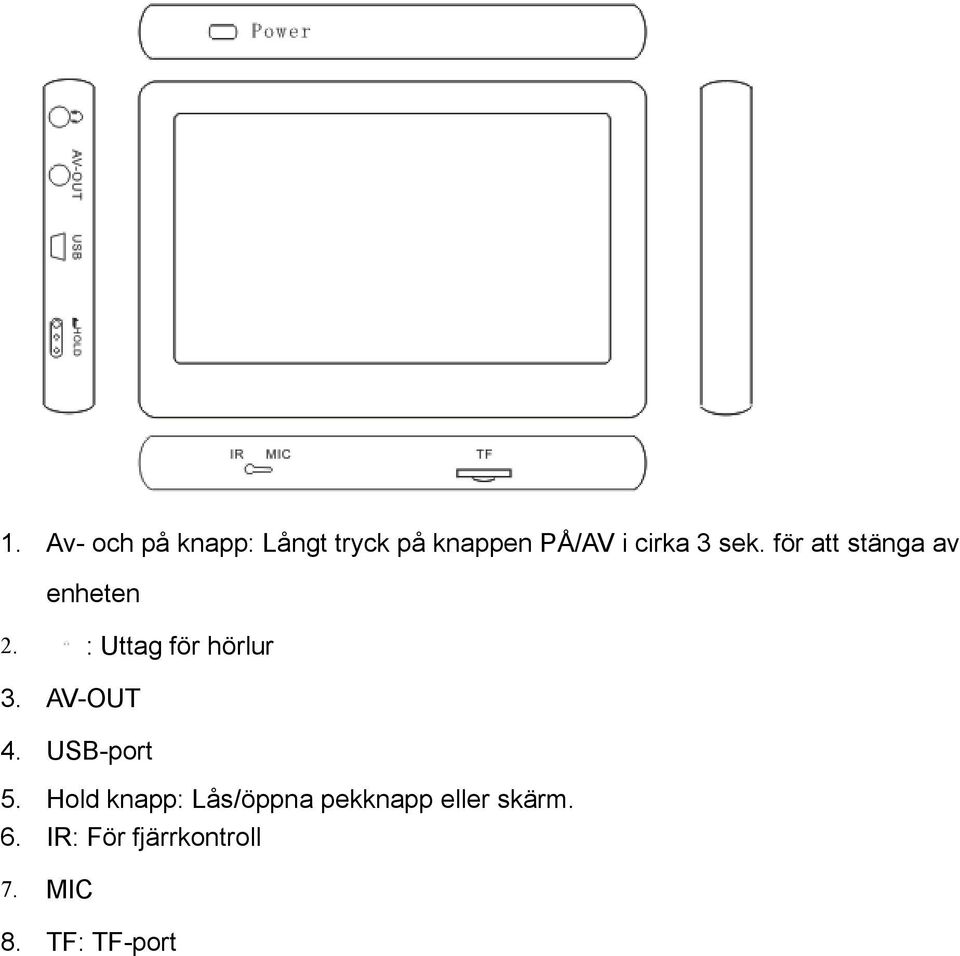

4 1. Av- och på knapp: Långt tryck på knappen PÅ/AV i cirka 3 sek. för att stänga av enheten 2. : Uttag för hörlur 3. AV-OUT 4. USB-port 5. Hold knapp: Lås/öppna pekknapp eller skärm. 6. IR: För fjärrkontroll 7. MIC 8. TF: TF-port

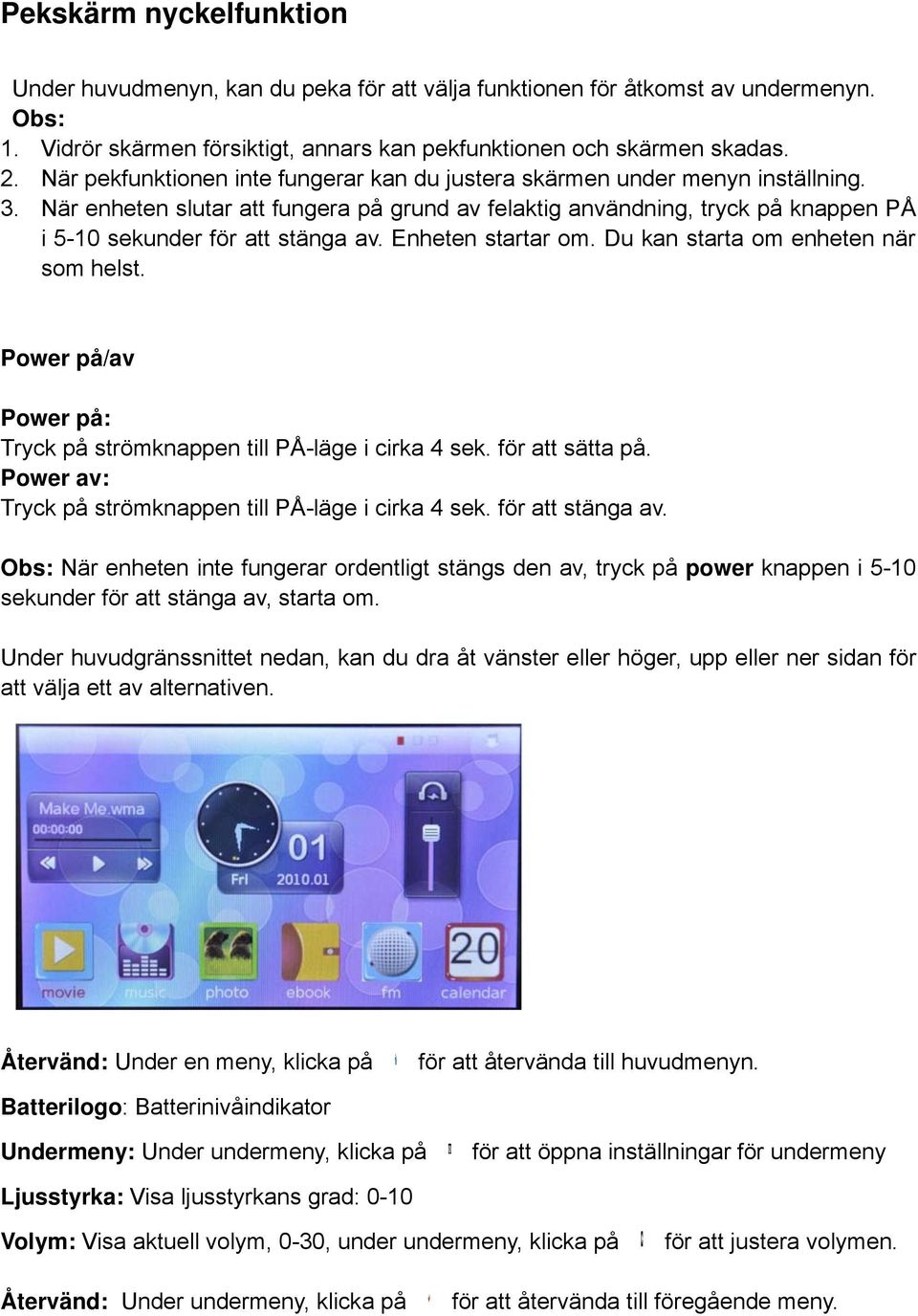

5 Pekskärm nyckelfunktion Under huvudmenyn, kan du peka för att välja funktionen för åtkomst av undermenyn. Obs: 1. Vidrör skärmen försiktigt, annars kan pekfunktionen och skärmen skadas. 2. När pekfunktionen inte fungerar kan du justera skärmen under menyn inställning. 3. När enheten slutar att fungera på grund av felaktig användning, tryck på knappen PÅ i 5-10 sekunder för att stänga av. Enheten startar om. Du kan starta om enheten när som helst. Power på/av Power på: Tryck på strömknappen till PÅ-läge i cirka 4 sek. för att sätta på. Power av: Tryck på strömknappen till PÅ-läge i cirka 4 sek. för att stänga av. Obs: När enheten inte fungerar ordentligt stängs den av, tryck på power knappen i 5-10 sekunder för att stänga av, starta om. Under huvudgränssnittet nedan, kan du dra åt vänster eller höger, upp eller ner sidan för att välja ett av alternativen. Återvänd: Under en meny, klicka på för att återvända till huvudmenyn. Batterilogo: Batterinivåindikator Undermeny: Under undermeny, klicka på för att öppna inställningar för undermeny Ljusstyrka: Visa ljusstyrkans grad: 0-10 Volym: Visa aktuell volym, 0-30, under undermeny, klicka på för att justera volymen. Återvänd: Under undermeny, klicka på för att återvända till föregående meny.

6 Klick på kan ändra riktning för hur huvudmenyn visas. Du kan du dra åt vänster eller höger, upp eller ner sidan för att välja ett av alternativen. Därefter, klicka för åtkomst. Under huvudgränssnitt, klicka på för att öppna eller dölja menyn genväg. för att visa klockan. för att öppna gränssnittet för musikuppspelning Volym: Ljusstyrka: för att öppna gränssnittet för volymjustering för att öppna gränssnittet för justering av ljusstyrka Introduktion av fjärrkontroll: 1. POWER/AV: Kort tryck för att stänga av 2. :tyst 3. / / : höger/vänster, upp/ner) 4. OK: Spela/paus/bekräfta 5. ESC: avsluta en funktion. 6. SET: Öppna meny 7. VOL- :sänk volym 8. VOL+ :höj volym

7 1. Film Under huvudgränssnittet, klicka på för att öppna, välj disk för att öppna spellistan, välj den fil du önskar spela upp och klicka på för att öppna menyn, du kan kopiera, klista och ta bort filer. Knappinstruktion: för att välja föregående fil, klicka på för att välja nästa fil. för att spela upp/pausa, klicka på för att återvända till den senaste menyn. När du

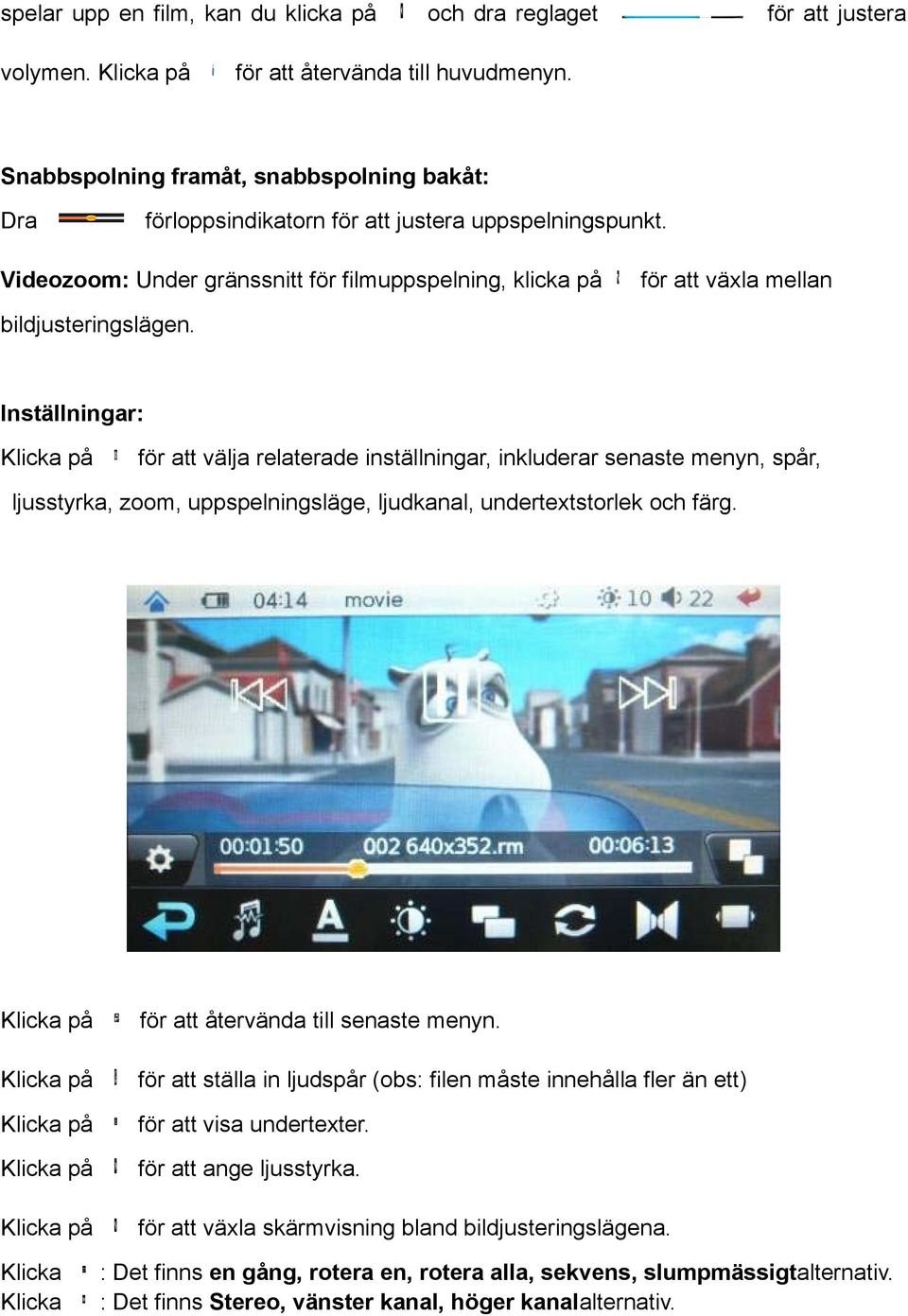

8 spelar upp en film, kan du klicka på och dra reglaget för att justera volymen. för att återvända till huvudmenyn. Snabbspolning framåt, snabbspolning bakåt: Dra förloppsindikatorn för att justera uppspelningspunkt. Videozoom: Under gränssnitt för filmuppspelning, klicka på för att växla mellan bildjusteringslägen. Inställningar: för att välja relaterade inställningar, inkluderar senaste menyn, spår, ljusstyrka, zoom, uppspelningsläge, ljudkanal, undertextstorlek och färg. Klicka Klicka för att återvända till senaste menyn. för att ställa in ljudspår (obs: filen måste innehålla fler än ett) för att visa undertexter. för att ange ljusstyrka. för att växla skärmvisning bland bildjusteringslägena. : Det finns en gång, rotera en, rotera alla, sekvens, slumpmässigtalternativ. : Det finns Stereo, vänster kanal, höger kanalalternativ.

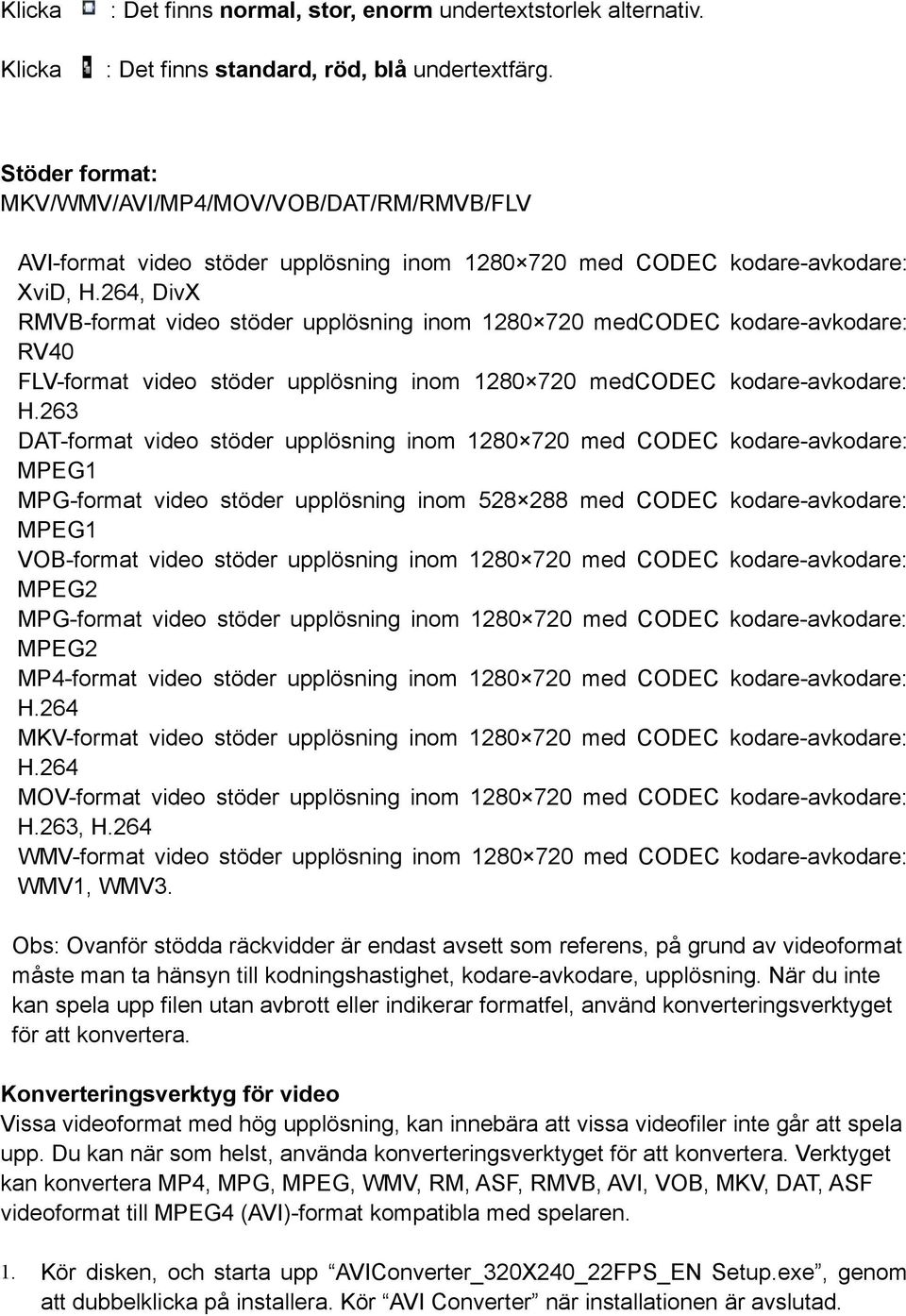

9 Klicka Klicka : Det finns normal, stor, enorm undertextstorlek alternativ. : Det finns standard, röd, blå undertextfärg. Stöder format: MKV/WMV/AVI/MP4/MOV/VOB/DAT/RM/RMVB/FLV AVI-format video stöder upplösning inom med CODEC kodare-avkodare: XviD, H.264, DivX RMVB-format video stöder upplösning inom medcodec kodare-avkodare: RV40 FLV-format video stöder upplösning inom medcodec kodare-avkodare: H.263 DAT-format video stöder upplösning inom med CODEC kodare-avkodare: MPEG1 MPG-format video stöder upplösning inom med CODEC kodare-avkodare: MPEG1 VOB-format video stöder upplösning inom med CODEC kodare-avkodare: MPEG2 MPG-format video stöder upplösning inom med CODEC kodare-avkodare: MPEG2 MP4-format video stöder upplösning inom med CODEC kodare-avkodare: H.264 MKV-format video stöder upplösning inom med CODEC kodare-avkodare: H.264 MOV-format video stöder upplösning inom med CODEC kodare-avkodare: H.263, H.264 WMV-format video stöder upplösning inom med CODEC kodare-avkodare: WMV1, WMV3. Obs: Ovanför stödda räckvidder är endast avsett som referens, på grund av videoformat måste man ta hänsyn till kodningshastighet, kodare-avkodare, upplösning. När du inte kan spela upp filen utan avbrott eller indikerar formatfel, använd konverteringsverktyget för att konvertera. Konverteringsverktyg för video Vissa videoformat med hög upplösning, kan innebära att vissa videofiler inte går att spela upp. Du kan när som helst, använda konverteringsverktyget för att konvertera. Verktyget kan konvertera MP4, MPG, MPEG, WMV, RM, ASF, RMVB, AVI, VOB, MKV, DAT, ASF videoformat till MPEG4 (AVI)-format kompatibla med spelaren. 1. Kör disken, och starta upp AVIConverter_320X240_22FPS_EN Setup.exe, genom att dubbelklicka på installera. Kör AVI Converter när installationen är avslutad.

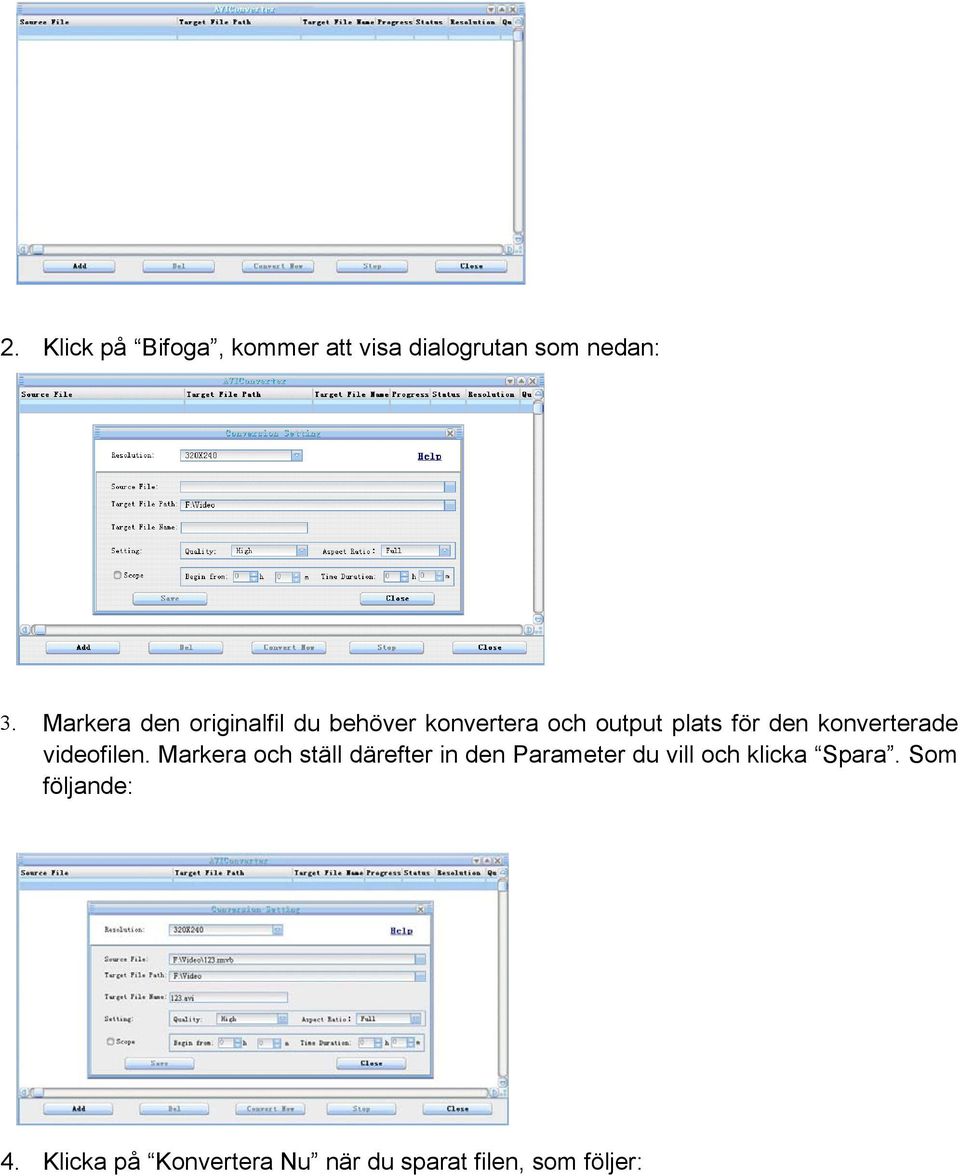

10 2. Klick på Bifoga, kommer att visa dialogrutan som nedan: 3. Markera den originalfil du behöver konvertera och output plats för den konverterade videofilen. Markera och ställ därefter in den Parameter du vill och klicka Spara. Som följande: 4. Konvertera Nu när du sparat filen, som följer:

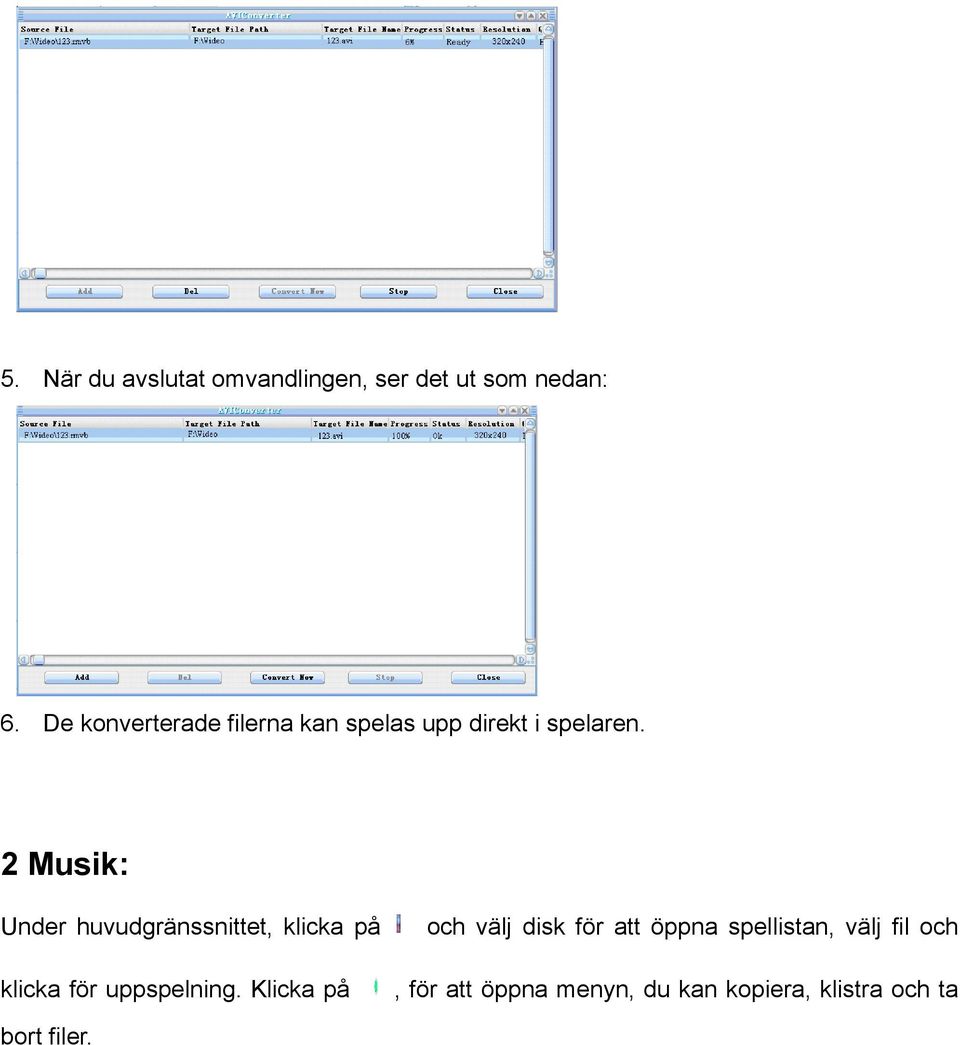

11 5. När du avslutat omvandlingen, ser det ut som nedan: 6. De konverterade filerna kan spelas upp direkt i spelaren. 2 Musik: Under huvudgränssnittet, klicka på och välj disk för att öppna spellistan, välj fil och klicka för uppspelning., för att öppna menyn, du kan kopiera, klistra och ta bort filer.

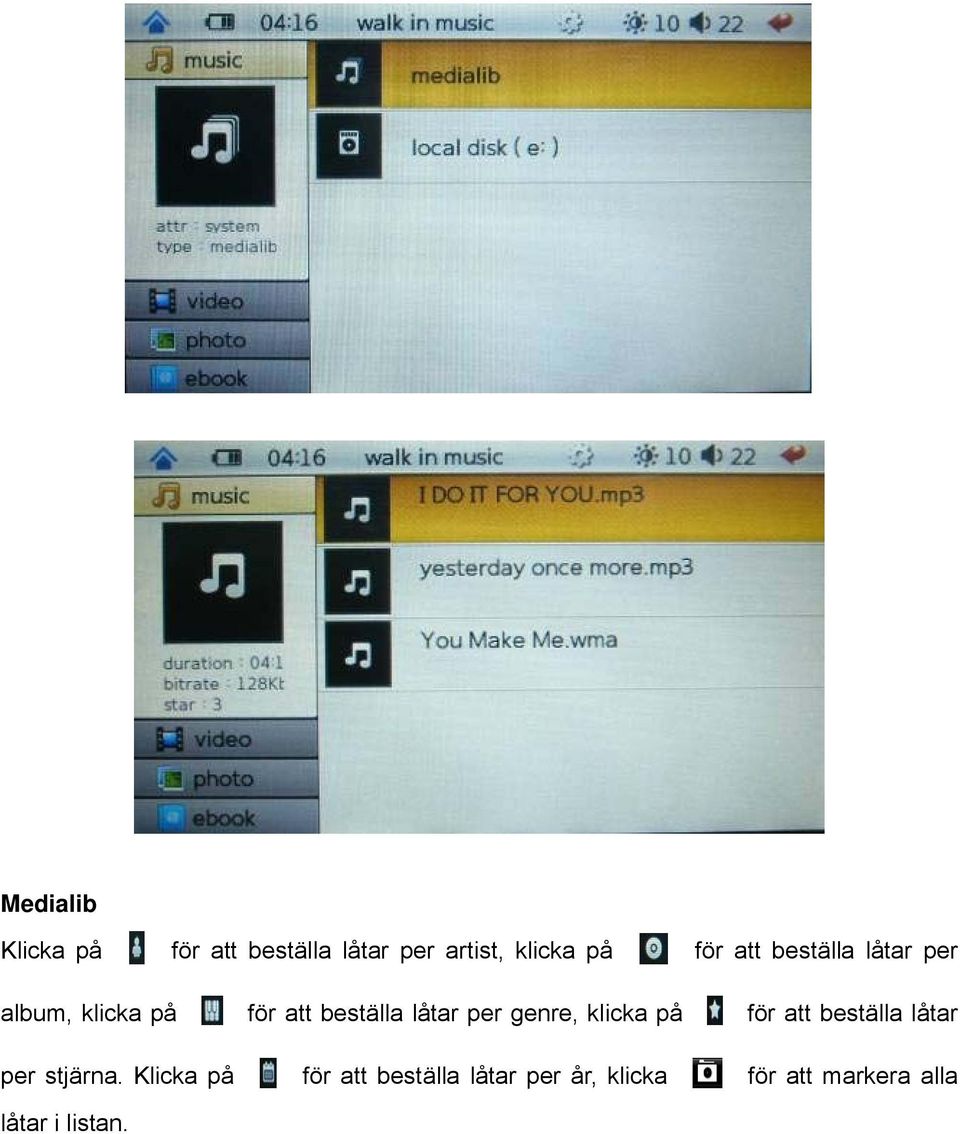

12 Medialib för att beställa låtar per artist, klicka på för att beställa låtar per album, klicka på för att beställa låtar per genre, klicka på för att beställa låtar per stjärna. för att beställa låtar per år, klicka för att markera alla låtar i listan.

13 Knappinstruktion: för att välja föregående låt, klicka på nästa låt. Klicka i mitten av en låt/artist-namn för att spela upp eller pausa. för senaste menyn. När du spelar upp låten, klicka på för att dra reglaget för att justera volymen. för att återvända direkt till gränssnittet. Snabbspolning framåt eller snabbspolning bakåt: Dra för att justera uppspelningspunkt. EQ-inställning: Under uppspelningsstatus, klicka på i det högra hörnet för att växla till ljudeffekt mellan natur, DBB, pop, rock, classic, jazz, vokal, dans, och soft. Inställningar: för att öppna inställningsmenyn, inkludera senaste menyn, uppspelningsläge, EQ, textskärm, ljusstyrka, stjärnor och textfärg.

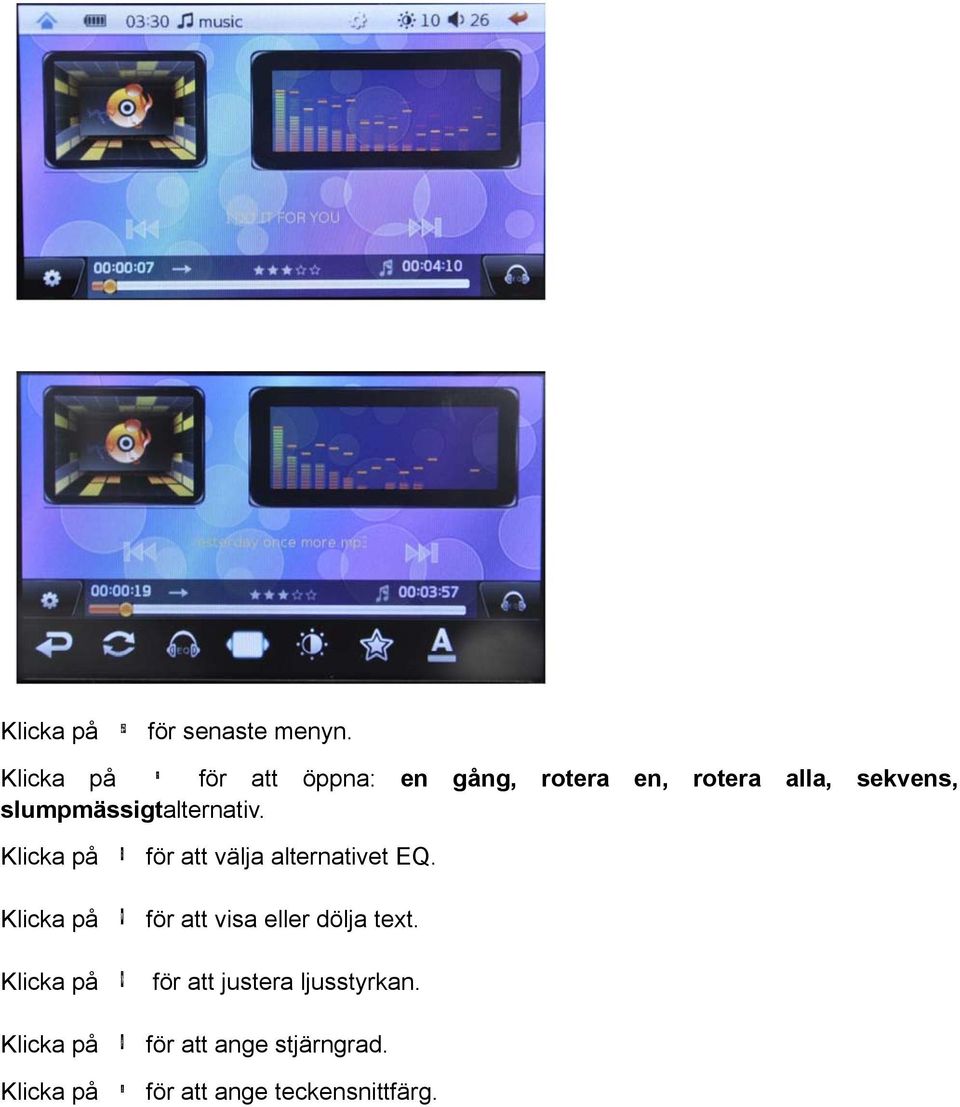

14 för senaste menyn. för att öppna: en gång, rotera en, rotera alla, sekvens, slumpmässigtalternativ. för att välja alternativet EQ. för att visa eller dölja text. för att justera ljusstyrkan. för att ange stjärngrad. för att ange teckensnittfärg.

15 Sykron textskärm Spelaren stöder textfiler med *.LRC suffix, och visar synkront. Hur använder man textfiler? Se till att texten har samma namn som musiken Till exempel: Musikfil: My heart will go on.mp3 Textfil: My heart will go on. lrc När du spelar upp låten med text, klicka på för att välja och visa text. Spektrum visas om det inte finns några textfiler. Obs: 1. Endast en liten MP3/WMA-fil med väldigt speciell kod kanske inte kan spelas upp i spelaren, var vänlig och låt den passera genom verktyget exchange och kopiera den därefter till spelare för att spela upp den. 2. APE stöder endast: NORMAL av 3.95, 3.97, 3.98, 3.99 version och FAST komprimerad version! 3. Foto Under huvudgränssnittet, klicka på för att öppna och välja disk till listan, klicka på fotot för visning., för att öppna menyn, du kan kopiera, klistra och ta bort filer.

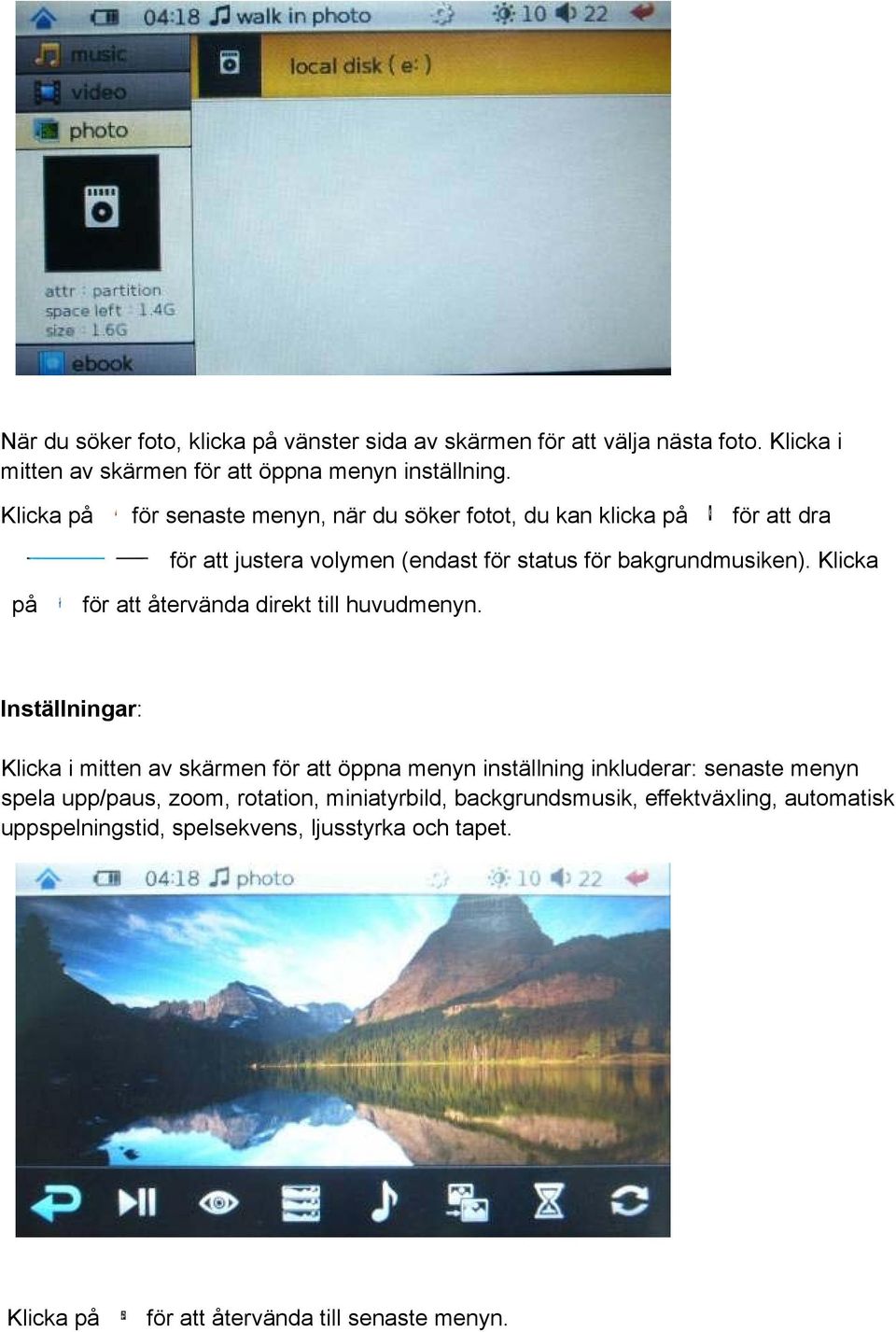

16 När du söker foto, klicka på vänster sida av skärmen för att välja nästa foto. Klicka i mitten av skärmen för att öppna menyn inställning. för senaste menyn, när du söker fotot, du kan klicka på för att dra för att justera volymen (endast för status för bakgrundmusiken). Klicka på för att återvända direkt till huvudmenyn. Inställningar: Klicka i mitten av skärmen för att öppna menyn inställning inkluderar: senaste menyn spela upp/paus, zoom, rotation, miniatyrbild, backgrundsmusik, effektväxling, automatisk uppspelningstid, spelsekvens, ljusstyrka och tapet. för att återvända till senaste menyn.

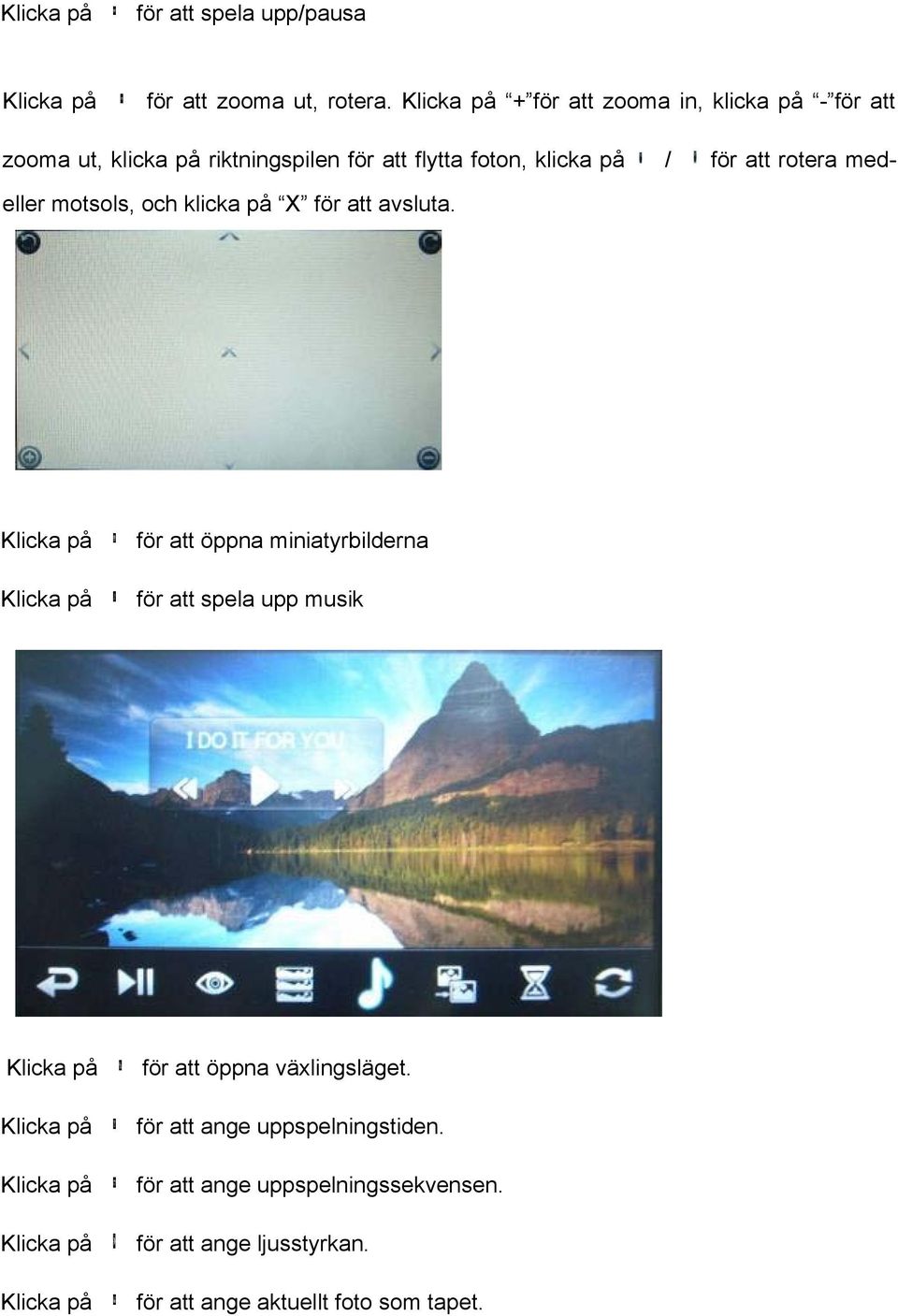

17 för att spela upp/pausa för att zooma ut, rotera. + för att zooma in, klicka på - för att zooma ut, klicka på riktningspilen för att flytta foton, klicka på / för att rotera med- eller motsols, och klicka på X för att avsluta. för att öppna miniatyrbilderna för att spela upp musik för att öppna växlingsläget. för att ange uppspelningstiden. för att ange uppspelningssekvensen. för att ange ljusstyrkan. för att ange aktuellt foto som tapet.

18 Obs: JPEG pixel stöder max bland 6000*6000; BMP stödjer max bland 1000* Ebook Under huvudmenyn, klicka på och välj disk för att öppna lista och välj den fil (TXT) du vill läsa, klick på öppnar menyn, du kan kopiera, klistra och ta bort filer. Knappinstruktion: När du läser klickar du högst upp på skärmen till föregående sida, klicka längst ner på sidan av skärmen till nästa sida, klicka på mitten av skärmen för att öppna upp

19 inställningsmenyn. för att återgå till senaste menyn, klicka på för att dra för att justera volymen. (Endast status för bakgrundsmusik), klicka för att återvända till huvudmenyn. Inställning: Klicka i mitten av skärmen för att öppna menyn inställning. för att återvända till senaste menyn. för att spela upp/pausa. för att öppna växlingsläget. för att spara markering. för att ladda markering. för att ange teckensnittstorlek. för att ange teckensnittfärg. för att ange bakgrundsfoto. för att justera ljusstyrkan. för att spela upp musik. för att ange uppspelningstiden. för att ange teckensnittbredd.

20 för att ersätta aktuellt visad textkodning. för att ange växlingsläget. 5. FM Radio Under huvudmenyn, välj FM-radio och tryck på för att öppna som följande bild. Knappinstruktion: 1) Under FM-gränssnitt, klicka på / för att justera frekvens; klicka på för autosökning. 2) för att återgå till senaste menyn; Under FM-gränssnitt, klicka på för att dra för att justera volymen. för att återvända direkt till gränssnittet. Funktionsinstruktion: Inställningar: för att öppna inställningsmenyn, inkluderar: Återgår till senaste menyn, kanallista, autosökning, Spara kanal, ljusstyrka.

21 1) för att återvända till senaste menyn. 2) för att öppna den sparade kanallistan och lyssna på vald radiokanal. 3) för att utföra en autosökning, efter avslutad sökning sparas kanalerna automatiskt. 3) för att spara kanaler. 4) för att justera ljusstyrkan. 6. Kalender Under huvudmenyn, klicka på för att öppna kalenderläge.

22 för att förhandsgranska/nästa år eller månad. för att ange år, månad, dag, timme, minut och sekund. för sista menyn. för att dra för att justera volymen (endast status för bakgrundsmusik). Inställningar: klicka på för att öppna menyn för inställningar. för att återgå till senaste menyn. för att ange år, månad, dag, timme, minut och sekund, klicka på riktningspilarna för att ange. 7. Spela in Under huvudgränssnitt, klicka för att öppna inspelningsgränssnitt:

23 Under inspelningsgränssnitt, klicka på för att starta eller pausa inspelningen, klicka på för att spara inspelning. för att återgå till föregående fil, klicka på för att direkt återgå till huvudgränssnittet. Inställning av inspelningskvalitet: Under huvudgränssnitt, klicka på för att öppna inställning av inspelningskvalitet: Bra kvalitet, normal kvalitet, dålig kvalitet. Menyinställningar: klicka på för att öppna funktionen inställningsalternativ, inkluderar återgå till föregående meny, ta bort meny, dålig kvalitet. för föregående menyn. för att ta bort aktuell inspelningsfil. för att ange inspelningskvalitet. 8. Inställningar Under huvudmenyn, klicka på för att öppna

24 Systeminstallation: a) Uteffekt: Du kan välja mellan LCD, PAL, NTSC. Anmärkningar: För PAL, NTSC lägen ska enheten vara ansluten till en extern skärm genom ljud/video kabeln. b) Språk: Tillgängliga är: Engelska, förenklad och traditionell kinesiska. c) Auto av: Tillgängligt är 5 min., 10 min., 30 min., 1 tim., alltid på. Obs: när auto av är inställt, stängs enheten av automatiskt oavsett vilken funktion du använder; när du slår på enheten igen ställs timern in alltid på. d) Stäng av skärm: Tillgängligt är 5 sek., 10 sek., 15 sek., 30 sek., 1 min., 5 min., alltid på. e) Tonknapp: Du kan ställa in tonknappen till Av eller På. f) Ljusstyrka: Tillgängligt är nivå 1, nivå 2, nivå 3, nivå 4, nivå 5, nivå 6, nivå 7, nivå 8, nivå 9, nivå 10, g) Diskinfo Du kan se spelarinformationen: lokalt diskminne och TF-kortminne. Ström Du kan kontrollera batteristatusen.

25 Justera Klicka fem + för att avsluta pekkalibreringen och avsluta endast kalibrera ok. Systeminfo Du kan nu se spelarinformationen: Mjukvaruversion, storlek etc. Återskapa Du kan välja om du vill att enheten ska återuppta att vara standardinställning.

26 9. Genvägar för musik på huvudskärmen för att öppna musikuppspelningsläget direkt, samma sak som att spela upp musik. 10. Kalkylator på huvudskärmen för att öppna kalkylatorn, enligt följande: 11. Spel 1. Tetris på huvudskärmen för att öppna Tetris enligt följande:

27 Menyinstruktion: Nästa: Visa formen för nästa tetris Poäng: Visa poängen Grad: Visa grad, tillval Tid: Visa använd tid Driftsinstruktioner: 1. : Quick Drop 2. : Rotera 3. : Flytta vänster 4. : Flytta höger 5. : Ner 6. : Återgå till huvudmeny 2. Sobkoban på huvudskärmen för att öppna Sobkoban enlist nedan.

28 Menyinstruktion: Ångra knapp -- för att ångra sista flytt. Pusselknapp -- för att välja ett pussel från ett urval av 20 pussel. Starta om knapp visa Sobkoban pusslet igen i aktuellt läge. Driftsinstruktioner: 1 : Flytta upp 2 : Flytta vänster 3 : Flytta höger 4 : Flytta ner 12. Videouteffekt Anslut enheten med utvald AV (RCA) kabel till TV, och ange din TV som aktuell AV IN uteffektstatus.

29 Under huvudgränssnitt, klicka på för att öppna inställningsläge. Välj uteffekt och välj PAL/NTSC, visas på din TV. I det läget är skärmen svart, använd fjärrkontrollen. Obs: När enheten är ansluten till din TV, är det bättre att inte placera enheten till höger om tv-skärmen då detta kan orsaka störningar på fjärrkontrollen. 13. TF-kort drift Sätta in och plocka ut TF-kortet Sätt in TF-kortet i kortporten och vänta några sekunder på systemet att identifiera det. Tryck igen för att ta bort det. Läsa TF-kort När du har satt in TF-kortet, välj "TF-kort" under huvudgränssnittet. Obs: ta inte bort minneskortet under insläsningen (t ex., filkopiering) då datan kan skadas irreparabelt. 14. USB och ladda USB-visningsläge Denna produkt är utrustad med höghastighet USB2.0 (full hastighet) gränssnitt, standardmobildisk funktioner. Kan stödja WindowsXP/Vista/Wind7 system, (kräver inte installation av drivenhet). När du har anslutit till din persondator (vänta några sekunder), kommer spelaren att visa onlineläge. Du kan läsa av den mobila disken genom att klicka på Min dator på datorn.

30 Ladda Du kan ladda spelaren genom att ansluta din dator med en USB-kabel. Under laddningen pulserar batteriikonen. När den är färdigladdad visas batteriet i sin helhet, ska du fortsätta att ladda i ytterligare en timme. Det tar 4 timmar för batteriet att laddas helt klart. (Det första två gångerna du laddar ska du ladda i 8 timmar för att aktivera batteriet i sin helhet) Obs: under batteriladdning ska datorn vara PÅ! Felsökning Spelaren slår inte på Kontrollera att batteriet har tillräckligt med kapacitet När enheten inte fungerar ordentligt stängs den av, tryck på power knappen i 5-10 sekunder för att stänga av, starta om. Inget ljud Kontrollera att volymen inte är i läget 0 och att anslutningen är korrekt. Oljud Kontrollera om hörlurens huvud är rent. Var vänlig och kontrollera om musikfilen är skadad, försök med någon annan musik för att bekräfta. Skadade MP3 filer kan ge ifrån sig oljud eller vara ospelbara Konstiga tecken på skärmen Se till att du har valt rätt språk. Det går inte att ladda ner musik Se till att du har anslutit spelaren korrekt till persondatorn Kontrollera om minnet fortfarande är tomt Kontrollera att USB-kabeln inte är skadad Det går inte att spela upp video, musik, bilder Kontrollera om formatet är korrekt.

31 Pekfunktionen reagerar inte Kontrollera om skärmen är trasig, om inte, kalibrera skärmen. Använd automatisk avstängning Kontrollera om du har tillräckligt med ström Kontrollera om du har angett Auto av tid som alltid på under menyn inställning. Tekniska specifikationer Skärm Anslut till persondator Minne Eltillförsel Uppspelningstid Språk Operativsystem 4.3 tum TFT, upplösning:480*272 USB2.0 Höghastighet 4GB /8GB 1200 ma Li-batteri Videon spelar i cirka 3.5 timmar (utgång för hörlurar) Ljud spelar i cirka 16 timmar (svart skärm, utgång för hörlurar) Engelska, italienska, förenklad och traditionell kinesiska Windows XP/Vista/win7 Obs: Specifikationen kan komma att ändras för produktförbättringutan föregående meddelande. Elektrisk och elektronisk utrustning och tillhörande batterier innehåller material, komponenter och ämnen som kan vara skadliga för hälsan och miljön om avfallet (kasserad elektrisk och elektronisk utrustning och batterier) inte hanteras korrekt. Elektrisk och elektronisk utrustning och batterier är märkta med en symbol i form av en överstruken soptunna (syns nedan). Denna symbol visar att elektrisk och elektronisk utrustning och batterier inte bör slängas tillsammans med annat hushållsavfall, utan ska istället slängas separat. Som slutanvändare är det viktigt att du lämnar in dina använda batterier i en för ändamålet avsedd facilitet. På det viset säkerställer du att batterierna återvinns lagenligt och att de inte skadar miljön.

32 Alla kommuner har etablerat uppsamlingsställen där elektrisk och elektronisk utrustning och batterier antingen kan lämnas in kostnadsfritt i återvinningsstationer eller hämtas från hushållen. Vidare information finns att tillgå hos din kommuns tekniska förvaltning. MED ENSAMRÄTT UPPHOVSRÄTT DENVER ELECTRONICS A/S Imported by: Inter Sales A/S Stavneagervej Egaa Denmark
