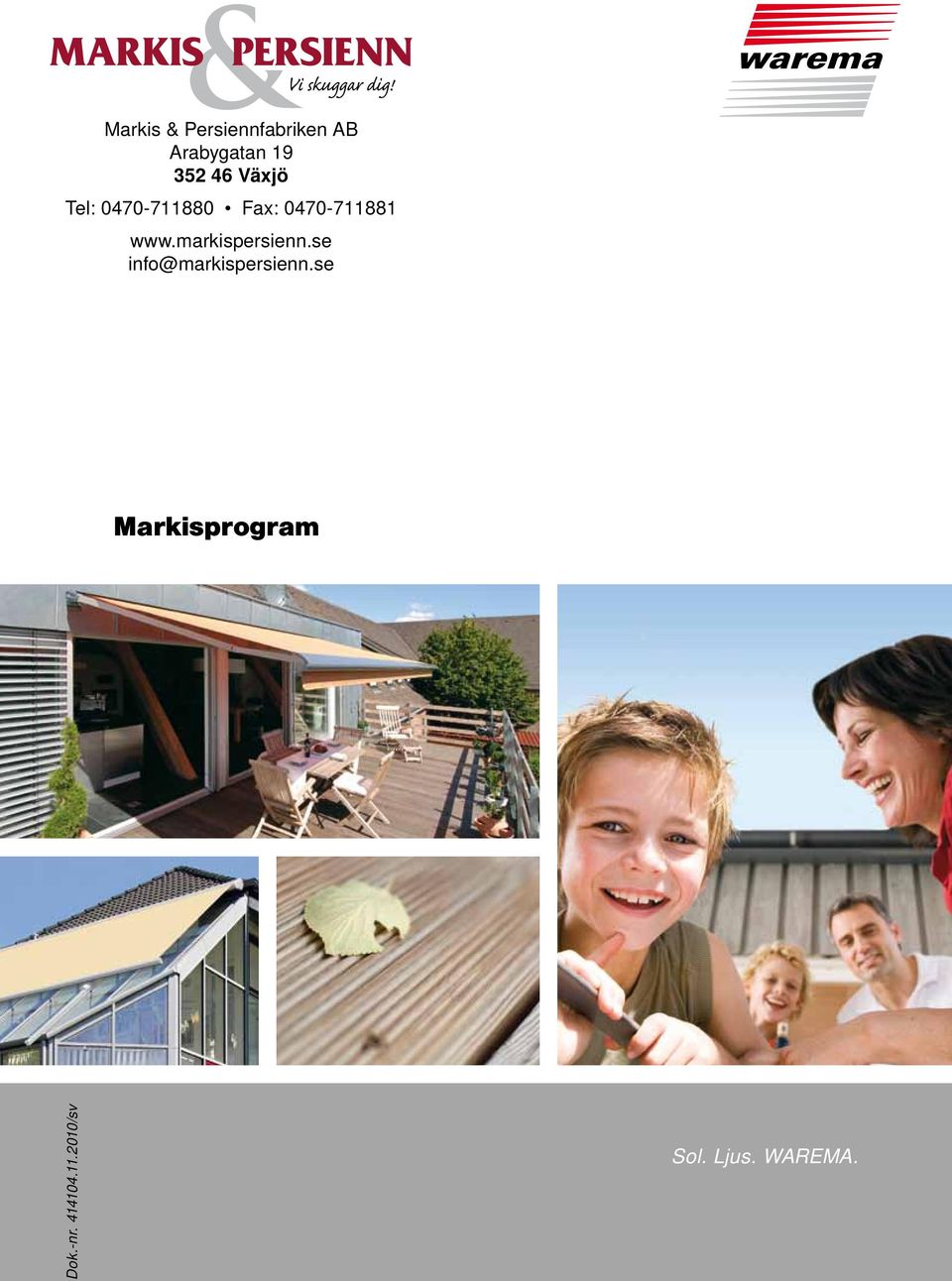

1 Markis & Persiennfabriken AB Arabygatan Växjö Tel: Fax: Markisprogram Dok.-nr /sv Sol. Ljus. WAREMA.

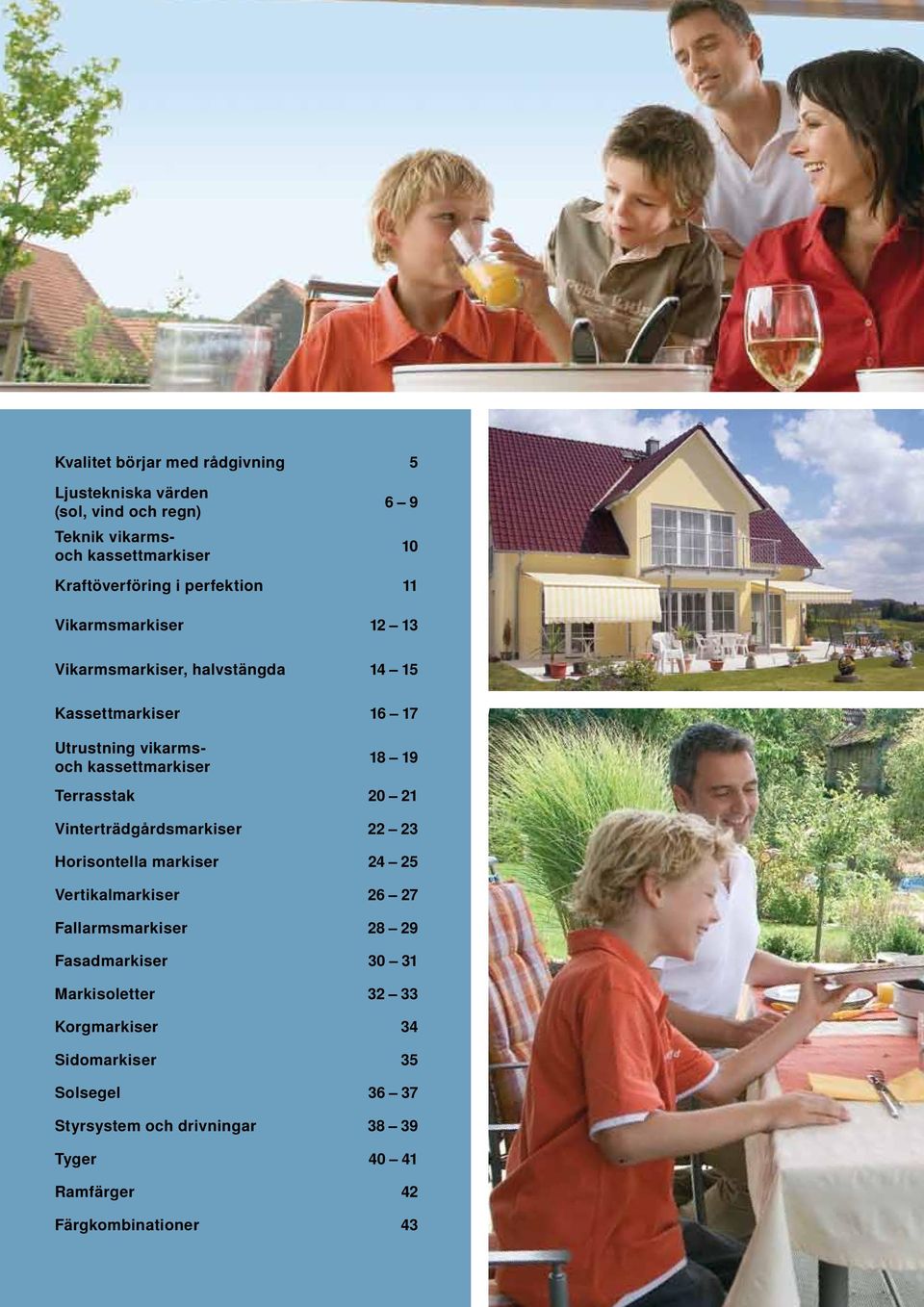

2 Kvalitet börjar med rådgivning 5 Ljustekniska värden (sol, vind och regn) Teknik vikarmsoch kassettmarkiser Kraftöverföring i perfektion 11 Vikarmsmarkiser Vikarmsmarkiser, halvstängda Kassettmarkiser Utrustning vikarmsoch kassettmarkiser Terrasstak Vinterträdgårdsmarkiser Horisontella markiser Vertikalmarkiser Fallarmsmarkiser Fasadmarkiser Markisoletter Korgmarkiser 34 Sidomarkiser 35 Solsegel Styrsystem och drivningar Tyger Ramfärger 42 Färgkombinationer 43

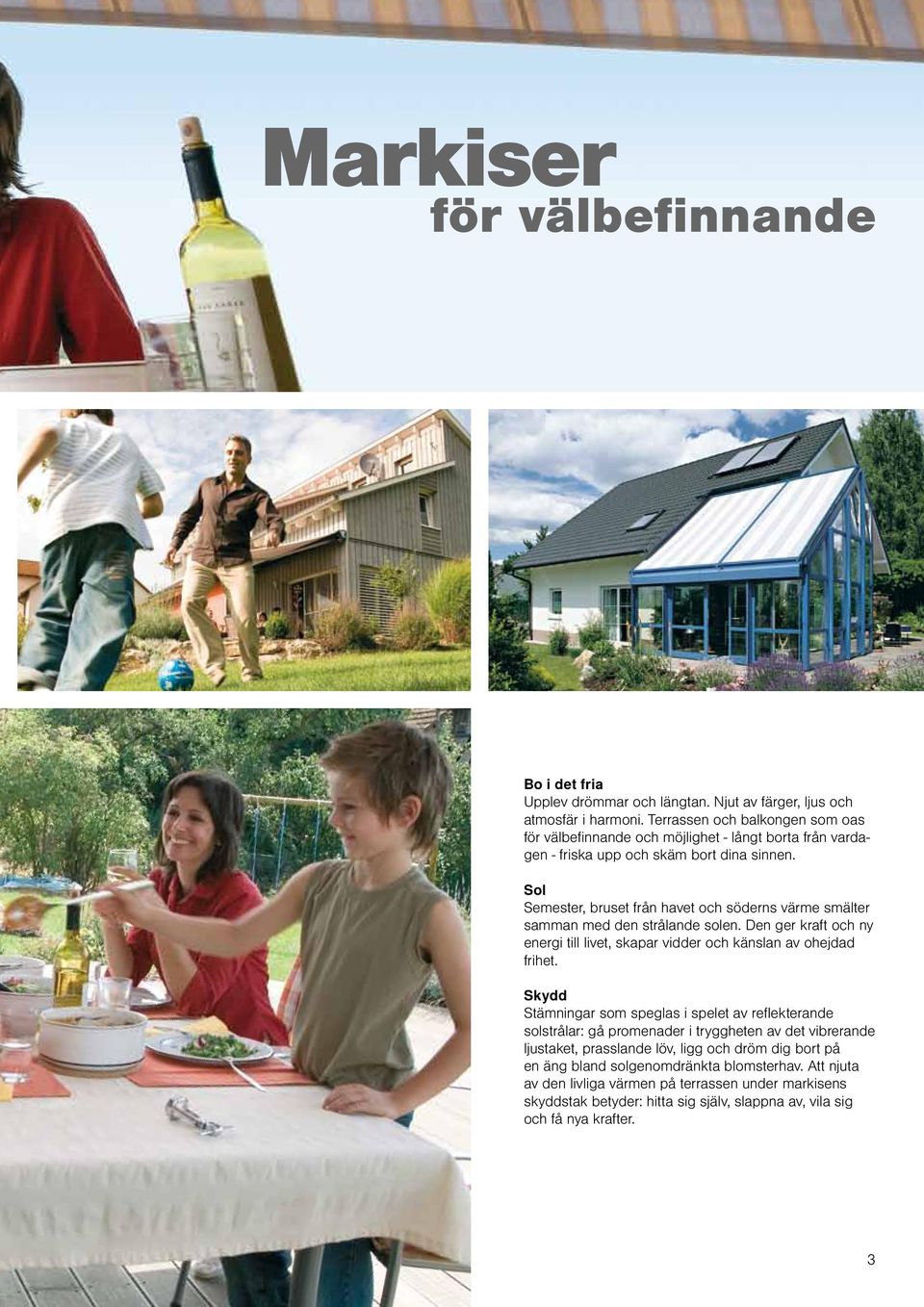

3 Markiser för välbefinnande Bo i det fria Upplev drömmar och längtan. Njut av färger, ljus och atmosfär i harmoni. Terrassen och balkongen som oas för välbefinnande och möjlighet - långt borta från vardagen - friska upp och skäm bort dina sinnen. Sol Semester, bruset från havet och söderns värme smälter samman med den strålande solen. Den ger kraft och ny energi till livet, skapar vidder och känslan av ohejdad frihet. Skydd Stämningar som speglas i spelet av reflekterande solstrålar: gå promenader i tryggheten av det vibrerande ljustaket, prasslande löv, ligg och dröm dig bort på en äng bland solgenomdränkta blomsterhav. Att njuta av den livliga värmen på terrassen under markisens skyddstak betyder: hitta sig själv, slappna av, vila sig och få nya krafter. 3

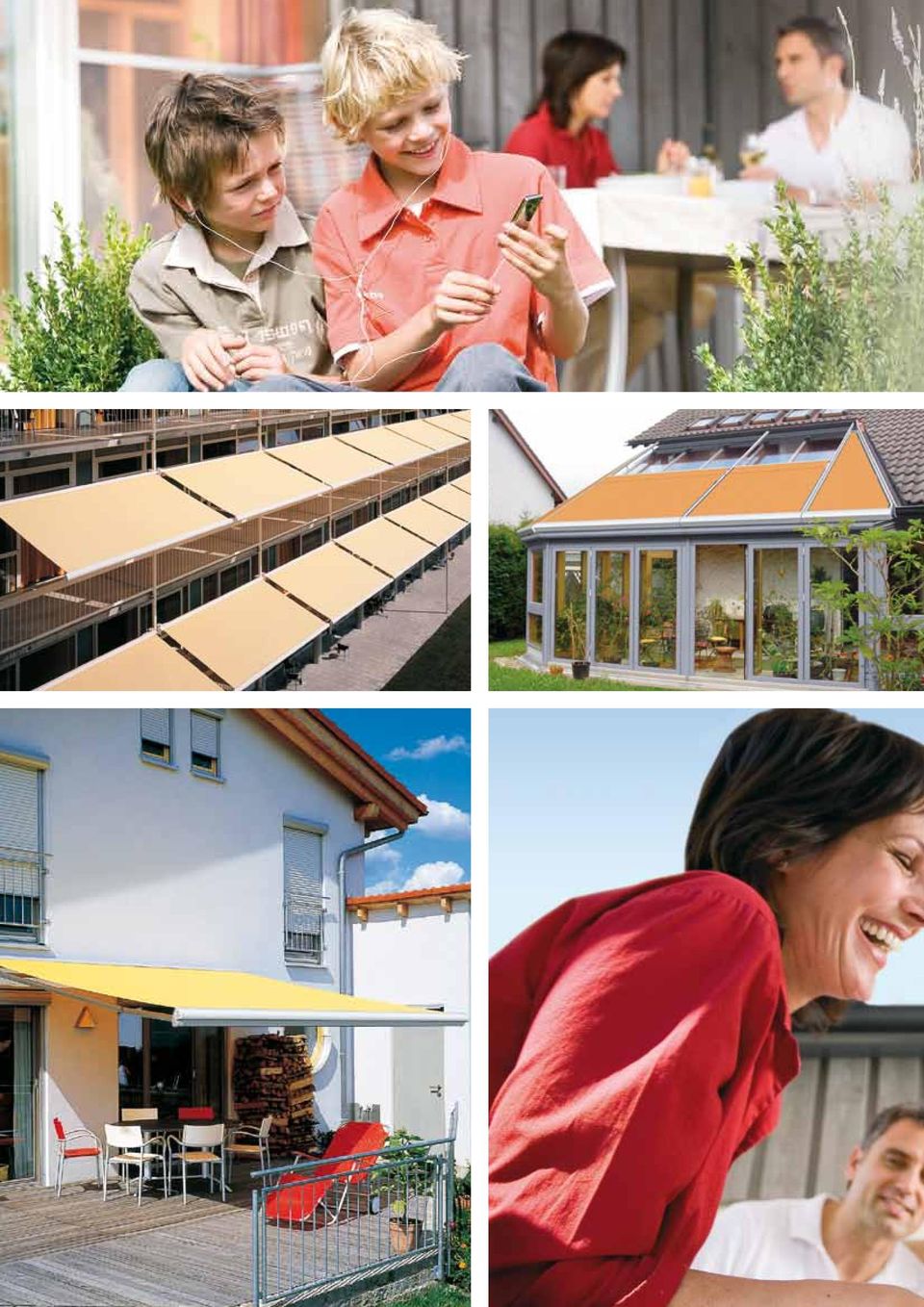

4

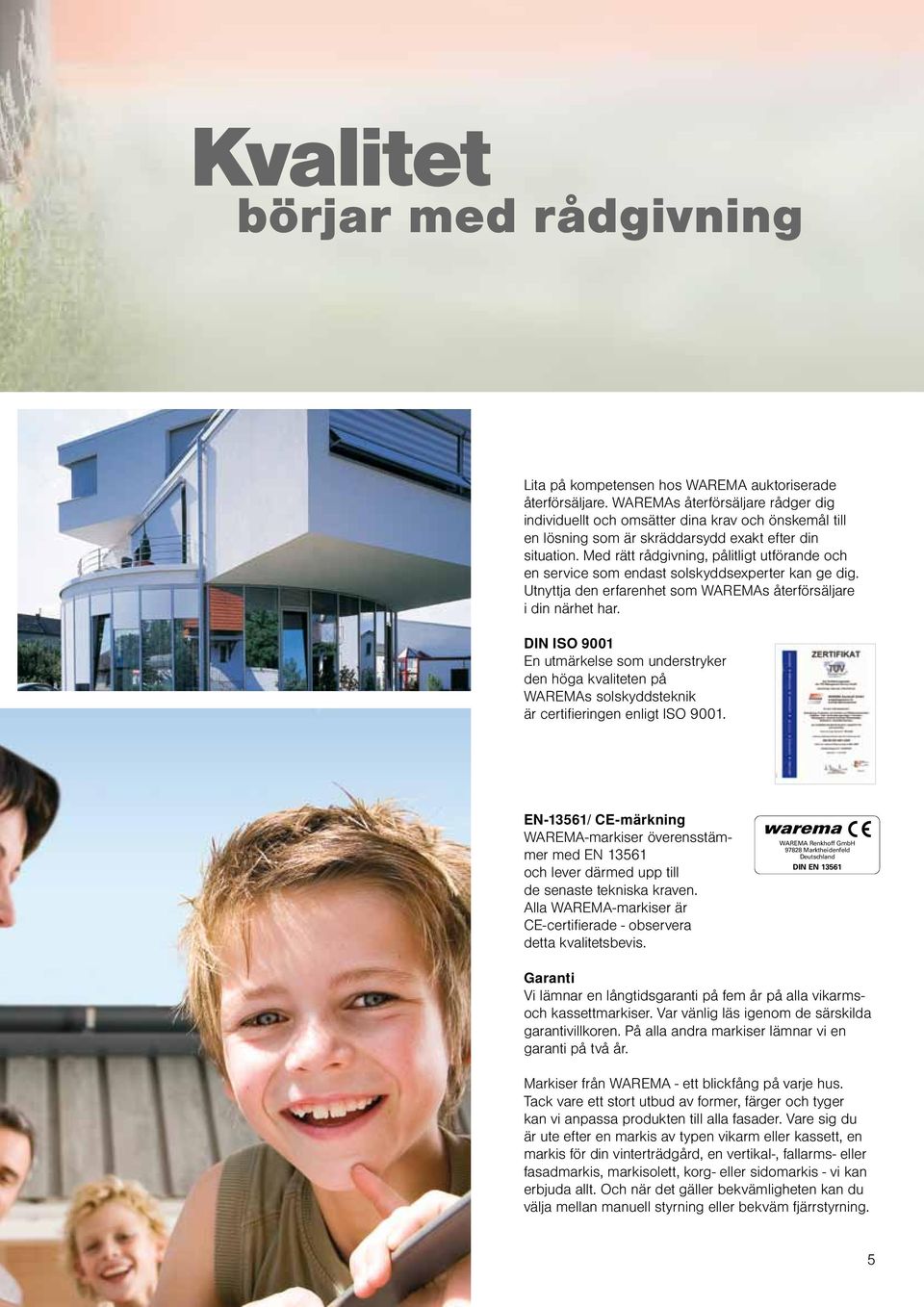

5 Kvalitet börjar med rådgivning Lita på kompetensen hos WAREMA auktoriserade återförsäljare. WAREMAs återförsäljare rådger dig individuellt och omsätter dina krav och önskemål till en lösning som är skräddarsydd exakt efter din situation. Med rätt rådgivning, pålitligt utförande och en service som endast solskyddsexperter kan ge dig. Utnyttja den erfarenhet som WAREMAs återförsäljare i din närhet har. DIN ISO 9001 En utmärkelse som understryker den höga kvaliteten på WAREMAs solskyddsteknik är certifieringen enligt ISO EN-13561/ CE-märkning WAREMA-markiser överensstämmer med EN och lever därmed upp till de senaste tekniska kraven. Alla WAREMA-markiser är CE-certifierade - observera detta kvalitetsbevis. WAREMA Renkhoff GmbH Marktheidenfeld Deutschland DIN EN Garanti Vi lämnar en långtidsgaranti på fem år på alla vikarmsoch kassettmarkiser. Var vänlig läs igenom de särskilda garantivillkoren. På alla andra markiser lämnar vi en garanti på två år. Markiser från WAREMA - ett blickfång på varje hus. Tack vare ett stort utbud av former, färger och tyger kan vi anpassa produkten till alla fasader. Vare sig du är ute efter en markis av typen vikarm eller kassett, en markis för din vinterträdgård, en vertikal-, fallarms- eller fasadmarkis, markisolett, korg- eller sidomarkis - vi kan erbjuda allt. Och när det gäller bekvämligheten kan du välja mellan manuell styrning eller bekväm fjärrstyrning. 5

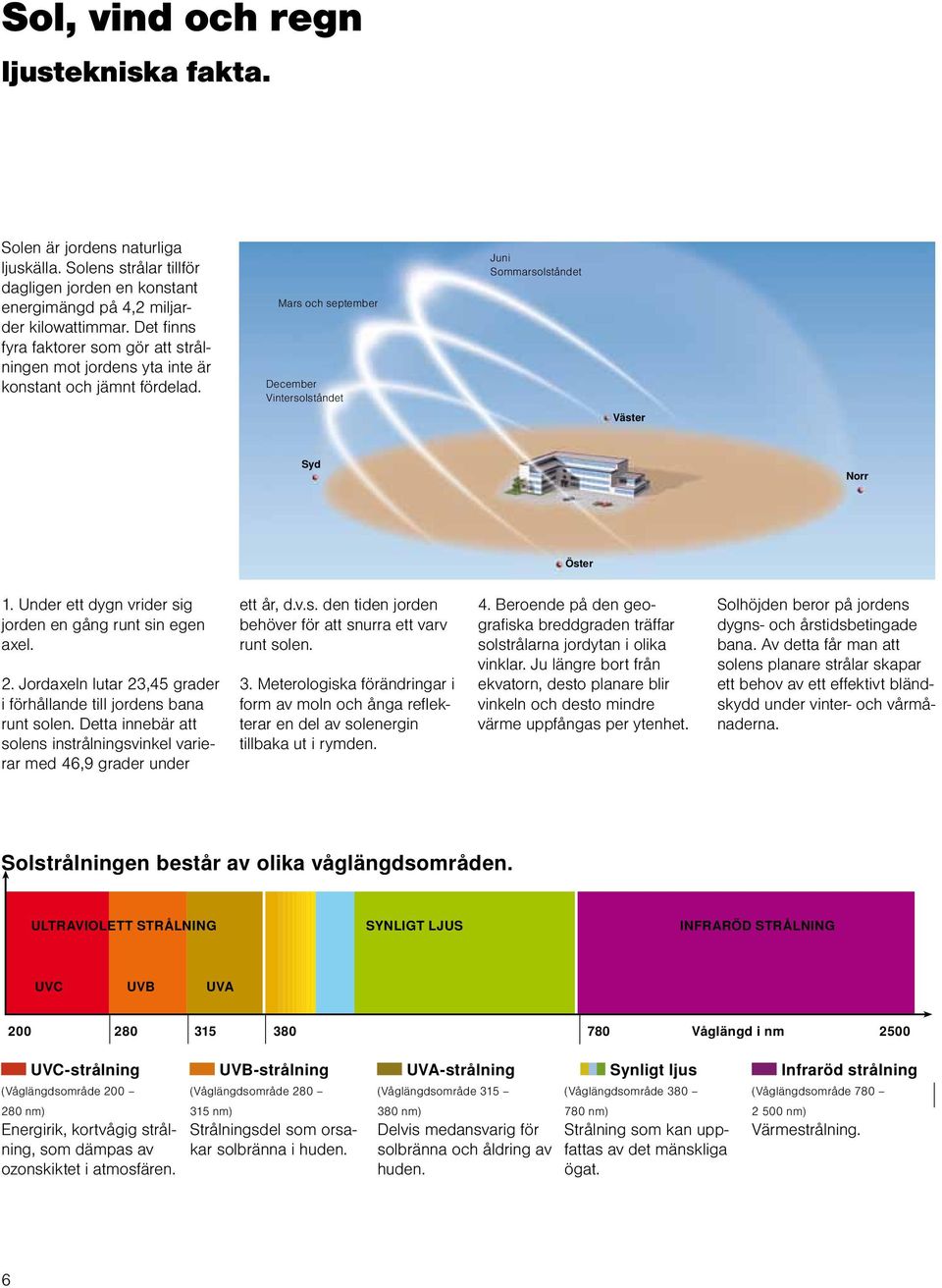

6 Sol, vind och regn ljustekniska fakta. Solen är jordens naturliga ljuskälla. Solens strålar tillför dagligen jorden en konstant energimängd på 4,2 miljarder kilowattimmar. Det finns fyra faktorer som gör att strålningen mot jordens yta inte är konstant och jämnt fördelad. Mars och september December Vintersolståndet Juni Sommarsolståndet Väster Syd Norr Öster 1. Under ett dygn vrider sig jorden en gång runt sin egen axel. 2. Jordaxeln lutar 23,45 grader i förhållande till jordens bana runt solen. Detta innebär att solens instrålningsvinkel varierar med 46,9 grader under ett år, d.v.s. den tiden jorden behöver för att snurra ett varv runt solen. 3. Meterologiska förändringar i form av moln och ånga reflekterar en del av solenergin tillbaka ut i rymden. 4. Beroende på den geografiska breddgraden träffar solstrålarna jordytan i olika vinklar. Ju längre bort från ekvatorn, desto planare blir vinkeln och desto mindre värme uppfångas per ytenhet. Solhöjden beror på jordens dygns- och årstidsbetingade bana. Av detta får man att solens planare strålar skapar ett behov av ett effektivt bländskydd under vinter- och vårmånaderna. Solstrålningen består av olika våglängdsområden. ULTRAVIOLETT STRÅLNING SYNLIGT LJUS INFRARÖD STRÅLNING UVC UVB UVA Våglängd i nm 2500 UVC-strålning (Våglängdsområde nm) Energirik, kortvågig strålning, som dämpas av ozonskiktet i atmosfären. UVB-strålning (Våglängdsområde nm) Strålningsdel som orsakar solbränna i huden. UVA-strålning (Våglängdsområde nm) Delvis medansvarig för solbränna och åldring av huden. Synligt ljus (Våglängdsområde nm) Strålning som kan uppfattas av det mänskliga ögat. Infraröd strålning (Våglängdsområde nm) Värmestrålning. 6

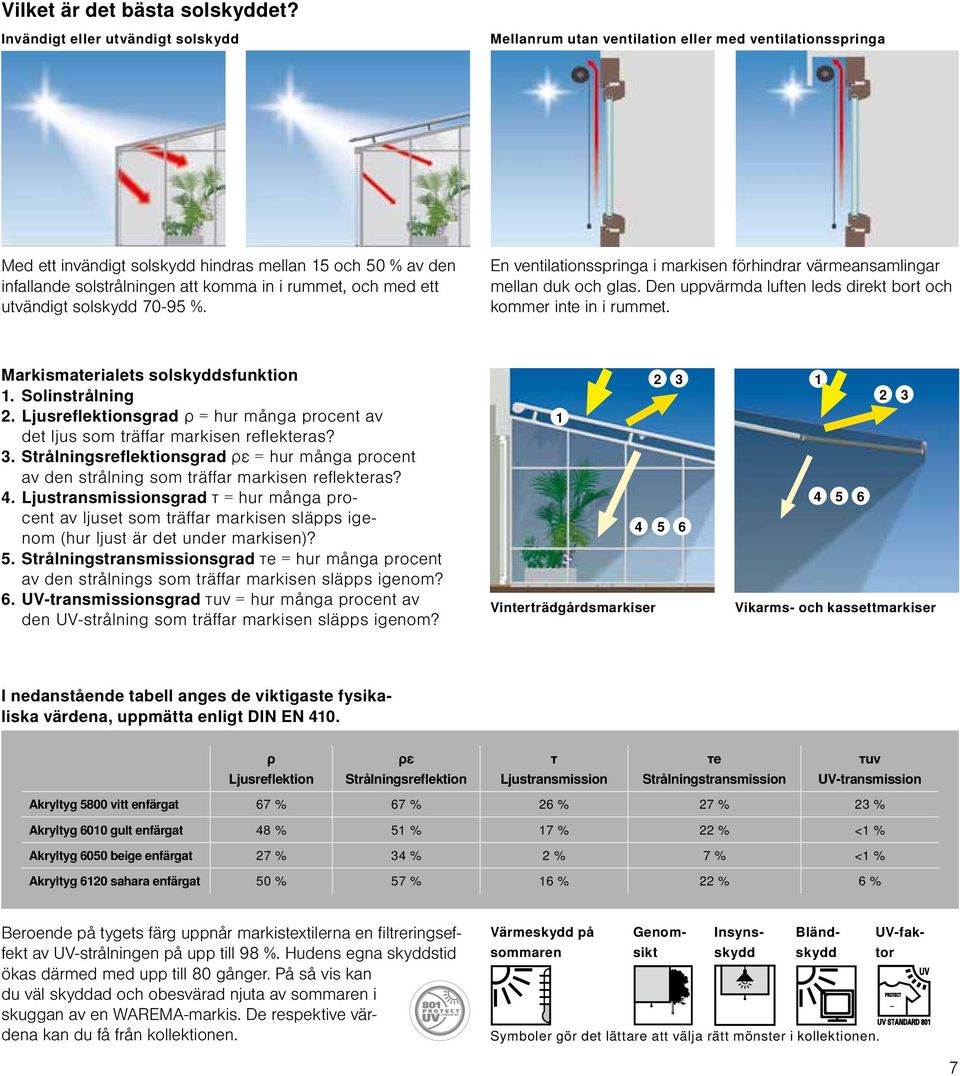

7 Vilket är det bästa solskyddet? Invändigt eller utvändigt solskydd Mellanrum utan ventilation eller med ventilationsspringa Med ett invändigt solskydd hindras mellan 15 och 50 % av den infallande solstrålningen att komma in i rummet, och med ett utvändigt solskydd %. En ventilationsspringa i markisen förhindrar värmeansamlingar mellan duk och glas. Den uppvärmda luften leds direkt bort och kommer inte in i rummet. Markismaterialets solskyddsfunktion 1. Solinstrålning 2. Ljusreflektionsgrad ρ = hur många procent av det ljus som träffar markisen reflekteras? 3. Strålningsreflektionsgrad ρε = hur många procent av den strålning som träffar markisen reflekteras? 4. Ljustransmissionsgrad τ = hur många procent av ljuset som träffar markisen släpps igenom (hur ljust är det under markisen)? 5. Strålningstransmissionsgrad τe = hur många procent av den strålnings som träffar markisen släpps igenom? 6. UV-transmissionsgrad τuv = hur många procent av den UV-strålning som träffar markisen släpps igenom? Vinterträdgårdsmarkiser Vikarms- och kassettmarkiser I nedanstående tabell anges de viktigaste fysikaliska värdena, uppmätta enligt DIN EN 410. ρ Ljusreflektion ρε Strålningsreflektion τ Ljustransmission τe Strålningstransmission τuv UV-transmission Akryltyg 5800 vitt enfärgat 67 % 67 % 26 % 27 % 23 % Akryltyg 6010 gult enfärgat 48 % 51 % 17 % 22 % <1 % Akryltyg 6050 beige enfärgat 27 % 34 % 2 % 7 % <1 % Akryltyg 6120 sahara enfärgat 50 % 57 % 16 % 22 % 6 % Beroende på tygets färg uppnår markistextilerna en filtreringseffekt av UV-strålningen på upp till 98 %. Hudens egna skyddstid ökas därmed med upp till 80 gånger. På så vis kan du väl skyddad och obesvärad njuta av sommaren i skuggan av en WAREMA-markis. De respektive värdena kan du få från kollektionen. Värmeskydd på sommaren Genomsikt Insynsskydd Bländskydd UV-faktor Symboler gör det lättare att välja rätt mönster i kollektionen. 7

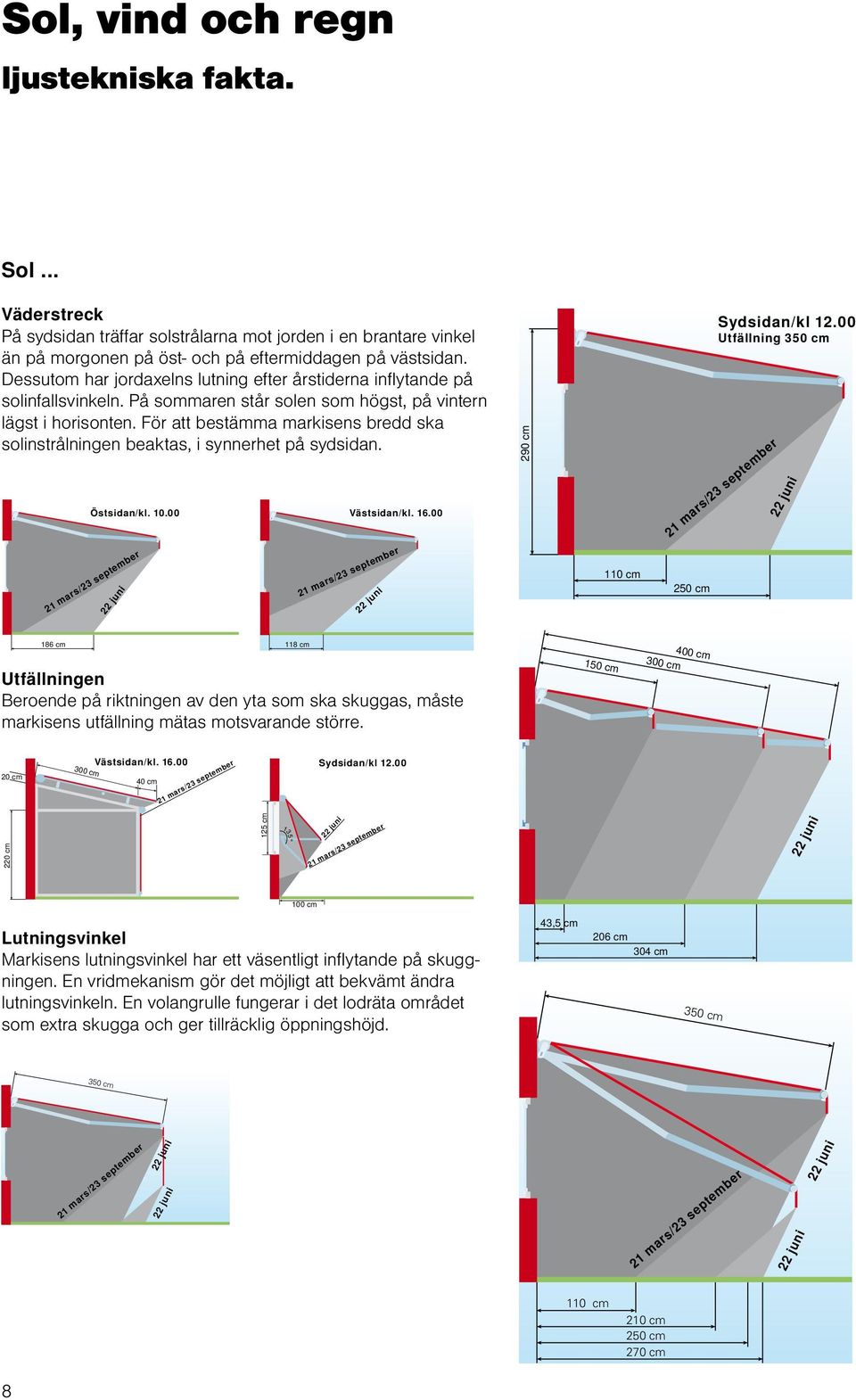

8 Sol, vind och regn ljustekniska fakta. Sol... Väderstreck På sydsidan träffar solstrålarna mot jorden i en brantare vinkel än på morgonen på öst- och på eftermiddagen på västsidan. Dessutom har jordaxelns lutning efter årstiderna inflytande på solinfallsvinkeln. På sommaren står solen som högst, på vintern lägst i horisonten. För att bestämma markisens bredd ska solinstrålningen beaktas, i synnerhet på sydsidan. Östsidan/kl Västsidan/kl cm Sydsidan/kl Utfällning 350 cm 21 mars/23 september 22 juni 21 mars/23 september 22 juni 21 mars/23 september 22 juni 110 cm 250 cm 186 cm 118 cm Utfällningen Beroende på riktningen av den yta som ska skuggas, måste markisens utfällning mätas motsvarande större. 150 cm 400 cm 300 cm 20 cm 300 cm Västsidan/kl Sydsidan/kl cm 21 mars/23 september 220 cm 125 cm juni 21 mars/23 september 22 juni 100 cm Lutningsvinkel Markisens lutningsvinkel har ett väsentligt inflytande på skuggningen. En vridmekanism gör det möjligt att bekvämt ändra lutningsvinkeln. En volangrulle fungerar i det lodräta området som extra skugga och ger tillräcklig öppningshöjd. 43,5 cm 206 cm 304 cm 350 cm 350 cm 21 mars/23 september 22 juni 22 juni 21 mars/23 september 22 juni 22 juni 110 cm 210 cm 250 cm 270 cm 8

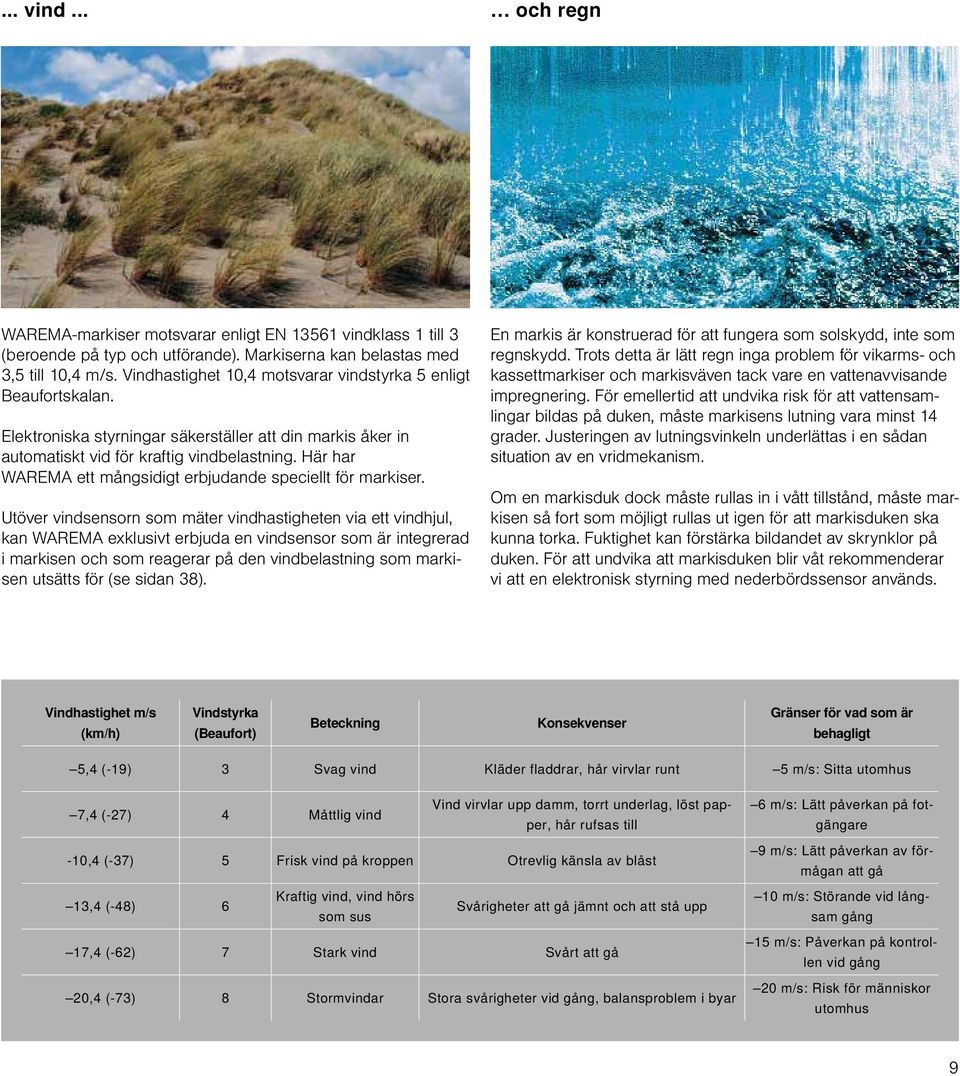

9 ... vind... och regn WAREMA-markiser motsvarar enligt EN vindklass 1 till 3 (beroende på typ och utförande). Markiserna kan belastas med 3,5 till 10,4 m/s. Vindhastighet 10,4 motsvarar vindstyrka 5 enligt Beaufortskalan. Elektroniska styrningar säkerställer att din markis åker in automatiskt vid för kraftig vindbelastning. Här har WAREMA ett mångsidigt erbjudande speciellt för markiser. Utöver vindsensorn som mäter vindhastigheten via ett vindhjul, kan WAREMA exklusivt erbjuda en vindsensor som är integrerad i markisen och som reagerar på den vindbelastning som markisen utsätts för (se sidan 38). En markis är konstruerad för att fungera som solskydd, inte som regnskydd. Trots detta är lätt regn inga problem för vikarms- och kassettmarkiser och markisväven tack vare en vattenavvisande impregnering. För emellertid att undvika risk för att vattensamlingar bildas på duken, måste markisens lutning vara minst 14 grader. Justeringen av lutningsvinkeln underlättas i en sådan situation av en vridmekanism. Om en markisduk dock måste rullas in i vått tillstånd, måste markisen så fort som möjligt rullas ut igen för att markisduken ska kunna torka. Fuktighet kan förstärka bildandet av skrynklor på duken. För att undvika att markisduken blir våt rekommenderar vi att en elektronisk styrning med nederbördssensor används. Vindhastighet m/s (km/h) Vindstyrka (Beaufort) Beteckning Konsekvenser Gränser för vad som är behagligt 5,4 (-19) 3 Svag vind Kläder fladdrar, hår virvlar runt 5 m/s: Sitta utomhus 7,4 (-27) 4 Måttlig vind Vind virvlar upp damm, torrt underlag, löst papper, hår rufsas till -10,4 (-37) 5 Frisk vind på kroppen Otrevlig känsla av blåst 13,4 (-48) 6 Kraftig vind, vind hörs som sus Svårigheter att gå jämnt och att stå upp 17,4 (-62) 7 Stark vind Svårt att gå 20,4 (-73) 8 Stormvindar Stora svårigheter vid gång, balansproblem i byar 6 m/s: Lätt påverkan på fotgängare 9 m/s: Lätt påverkan av förmågan att gå 10 m/s: Störande vid långsam gång 15 m/s: Påverkan på kontrollen vid gång 20 m/s: Risk för människor utomhus 9

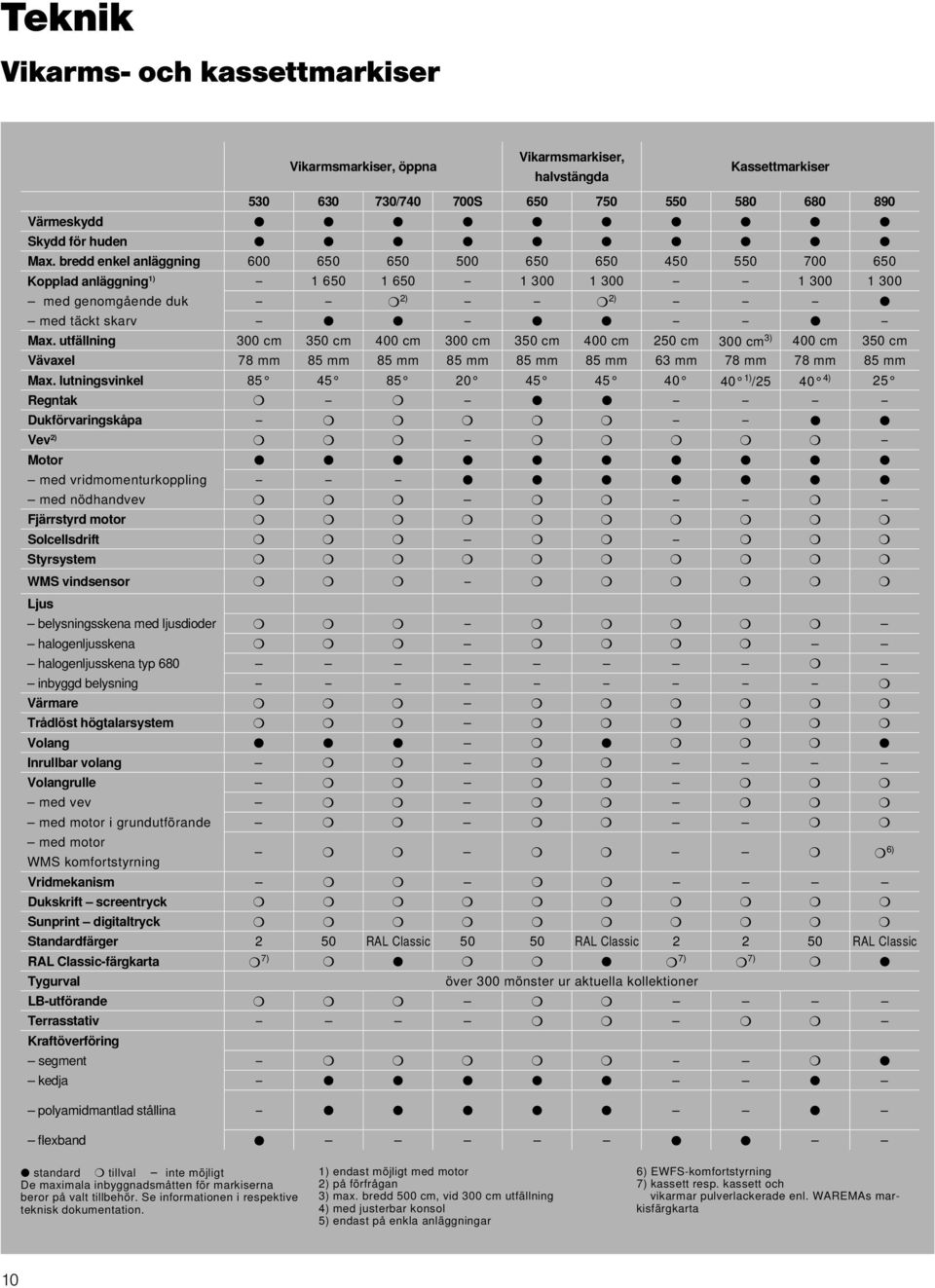

10 Teknik Vikarms- och kassettmarkiser Vikarmsmarkiser, öppna Vikarmsmarkiser, halvstängda Kassettmarkiser / S Värmeskydd Skydd för huden Max. bredd enkel anläggning Kopplad anläggning 1) med genomgående duk 2) 2) med täckt skarv Max. utfällning 300 cm 350 cm 400 cm 300 cm 350 cm 400 cm 250 cm 300 cm 3) 400 cm 350 cm Vävaxel 78 mm 85 mm 85 mm 85 mm 85 mm 85 mm 63 mm 78 mm 78 mm 85 mm Max. lutningsvinkel ) / ) 25 Regntak Dukförvaringskåpa Vev 2) Motor med vridmomenturkoppling med nödhandvev Fjärrstyrd motor Solcellsdrift Styrsystem WMS vindsensor Ljus belysningsskena med ljusdioder halogenljusskena halogenljusskena typ 680 inbyggd belysning Värmare Trådlöst högtalarsystem Volang Inrullbar volang Volangrulle med vev med motor i grundutförande med motor WMS komfortstyrning 6) Vridmekanism Dukskrift screentryck Sunprint digitaltryck Standardfärger 2 50 RAL Classic RAL Classic RAL Classic RAL Classic-färgkarta 7) 7) 7) Tygurval över 300 mönster ur aktuella kollektioner LB-utförande Terrasstativ Kraftöverföring segment kedja polyamidmantlad stållina flexband standard tillval inte möjligt De maximala inbyggnadsmåtten för markiserna beror på valt tillbehör. Se informationen i respektive teknisk dokumentation. 1) endast möjligt med motor 2) på förfrågan 3) max. bredd 500 cm, vid 300 cm utfällning 4) med justerbar konsol 5) endast på enkla anläggningar 6) EWFS-komfortstyrning 7) kassett resp. kassett och vikarmar pulverlackerade enl. WAREMAs markisfärgkarta 10

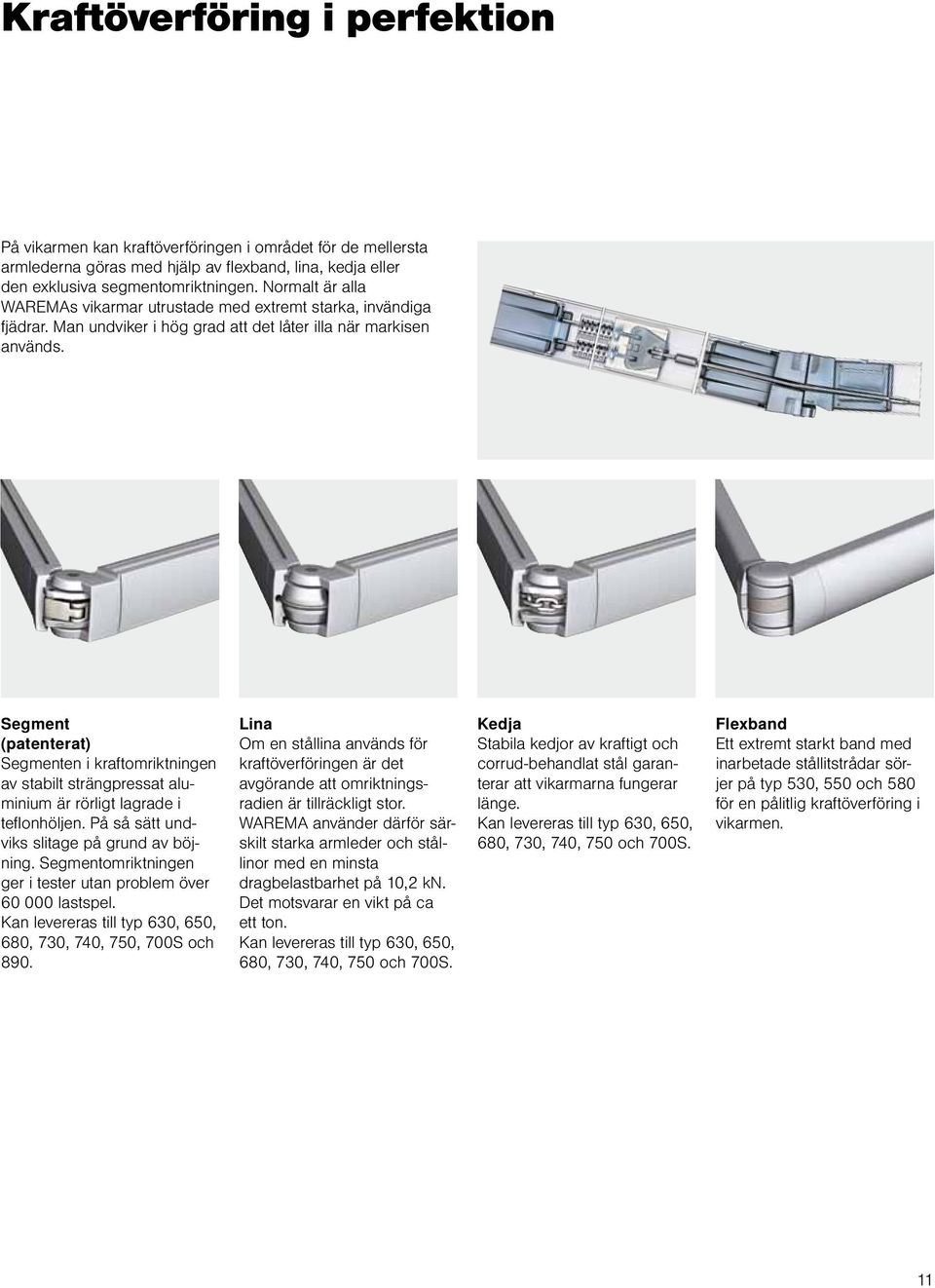

11 Kraftöverföring i perfektion På vikarmen kan kraftöverföringen i området för de mellersta armlederna göras med hjälp av flexband, lina, kedja eller den exklusiva segmentomriktningen. Normalt är alla WAREMAs vikarmar utrustade med extremt starka, invändiga fjädrar. Man undviker i hög grad att det låter illa när markisen används. Segment (patenterat) Segmenten i kraftomriktningen av stabilt strängpressat aluminium är rörligt lagrade i teflonhöljen. På så sätt undviks slitage på grund av böjning. Segmentomriktningen ger i tester utan problem över lastspel. Kan levereras till typ 630, 650, 680, 730, 740, 750, 700S och 890. Lina Om en stållina används för kraftöverföringen är det avgörande att omriktningsradien är tillräckligt stor. WAREMA använder därför särskilt starka armleder och stållinor med en minsta dragbelastbarhet på 10,2 kn. Det motsvarar en vikt på ca ett ton. Kan levereras till typ 630, 650, 680, 730, 740, 750 och 700S. Kedja Stabila kedjor av kraftigt och corrud-behandlat stål garanterar att vikarmarna fungerar länge. Kan levereras till typ 630, 650, 680, 730, 740, 750 och 700S. Flexband Ett extremt starkt band med inarbetade stållitstrådar sörjer på typ 530, 550 och 580 för en pålitlig kraftöverföring i vikarmen. 11

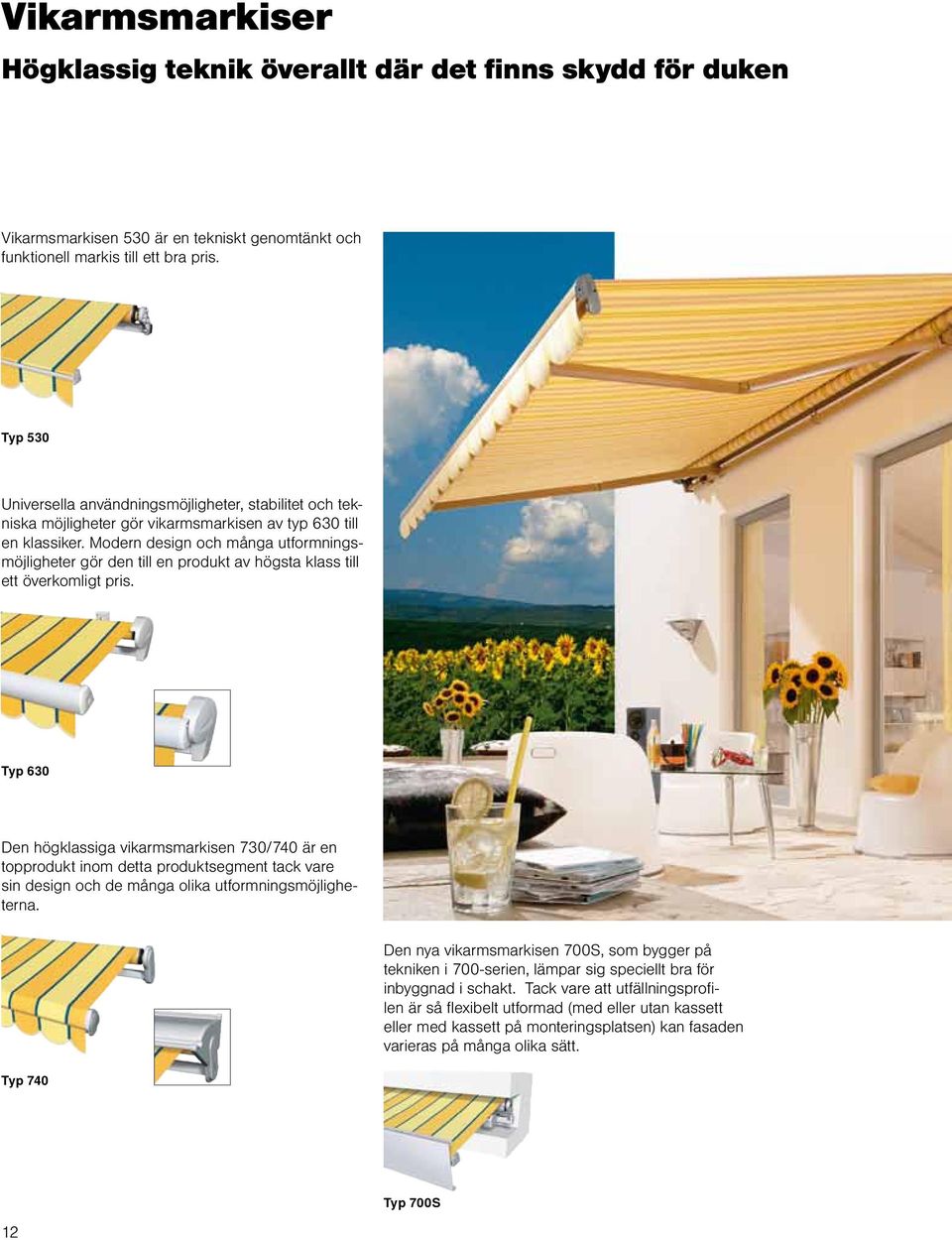

12 Vikarmsmarkiser Högklassig teknik överallt där det finns skydd för duken Vikarmsmarkisen 530 är en tekniskt genomtänkt och funktionell markis till ett bra pris. Typ 530 Universella användningsmöjligheter, stabilitet och tekniska möjligheter gör vikarmsmarkisen av typ 630 till en klassiker. Modern design och många utformningsmöjligheter gör den till en produkt av högsta klass till ett överkomligt pris. Typ 630 Den högklassiga vikarmsmarkisen 730/740 är en topprodukt inom detta produktsegment tack vare sin design och de många olika utformningsmöjligheterna. Typ 740 Den nya vikarmsmarkisen 700S, som bygger på tekniken i 700-serien, lämpar sig speciellt bra för inbyggnad i schakt. Tack vare att utfällningsprofilen är så flexibelt utformad (med eller utan kassett eller med kassett på monteringsplatsen) kan fasaden varieras på många olika sätt. 12 Typ 700S

13 Drivning En kraftig rörmotor, valfritt också med fjärrstyrning, garanterar en enkel och bekväm användning. Med inbyggd vevdrift kan vikarmsmarkiser också styras manuellt. Konsoler Konsolerna finns i olika utföranden för vägg-, tak- och taksparremontering, är tillverkade av strängpressat aluminium och anpassade efter respektive användningsområde. Regntak med sidokåpa Under det vackra regntaket på vikarmsmarkisen 740 av strängpressat aluminium är markisen alltid pålitligt skyddad vid alla slags väder. Ett regntak av strängpressat aluminium kan också fås till typ 530. Se också våra erbjudanden på halvstängda markiser. Duk Som urval finns det kompletta sortimentet av mönster i akrylkollektionen, samt PVC-dukar, Soltis 92 och Sunsilk FR (se sidan 41). Sidodelar Kombinera sidodelar ton i ton eller med olika färg på typ 630 och 730/740 som extra accenter. Typ 630 Volang Volangen är ca 18 cm och kan tas av oberoende av markisduken. Valfritt kan markisen även utrustas med inrullbar volang eller volangrulle (ej typ 530). Vikarmar Vikarmarna kan valfritt utrustas med stållina, kedja eller som tillval med det särskilt hållbara segmentet för kraftöverföring. Typ 530 kan levereras med flexband. LB-utförande LB-utförandet lämpar sig i alla situationer där stor räckvidd kombinerat med liten markisbredd ska garantera optimalt solskydd. Tack vare vikarmar som kan justeras i höjd kan en utfällning på upp till 400 cm uppnås med endast 262 cm markisbredd. Volangen är ca 27 cm hög. Typ 730/740 till exempel RAL 5003/RAL 9006 Typ 530 Typ 630 Typ 730/ S Max. bredd 600 cm (2 vikarmar) Koppling inte möjlig 650 cm (2 vikarmar) cm (4 vikarmar) Koppling med täckt skarv 650 cm (2 vikarmar) cm (4 vikarmar) Koppling med täckt skarv (max. bredd cm) 600 cm (2 resp. 3 vikarmar) Koppling inte möjlig Max. utfällning 300 cm 350 cm 400 cm 300 cm Spårrör 78 mm 85 mm 85 mm 85 mm Max. lutningsvinkel /30 Lutningsvinkel: 20 Fäste för vikarm Gjutet aluminium Stabila strängpressade delar Kraftiga strängpressade och sänksmidda delar Aluminium, strängpressat och sänksmitt

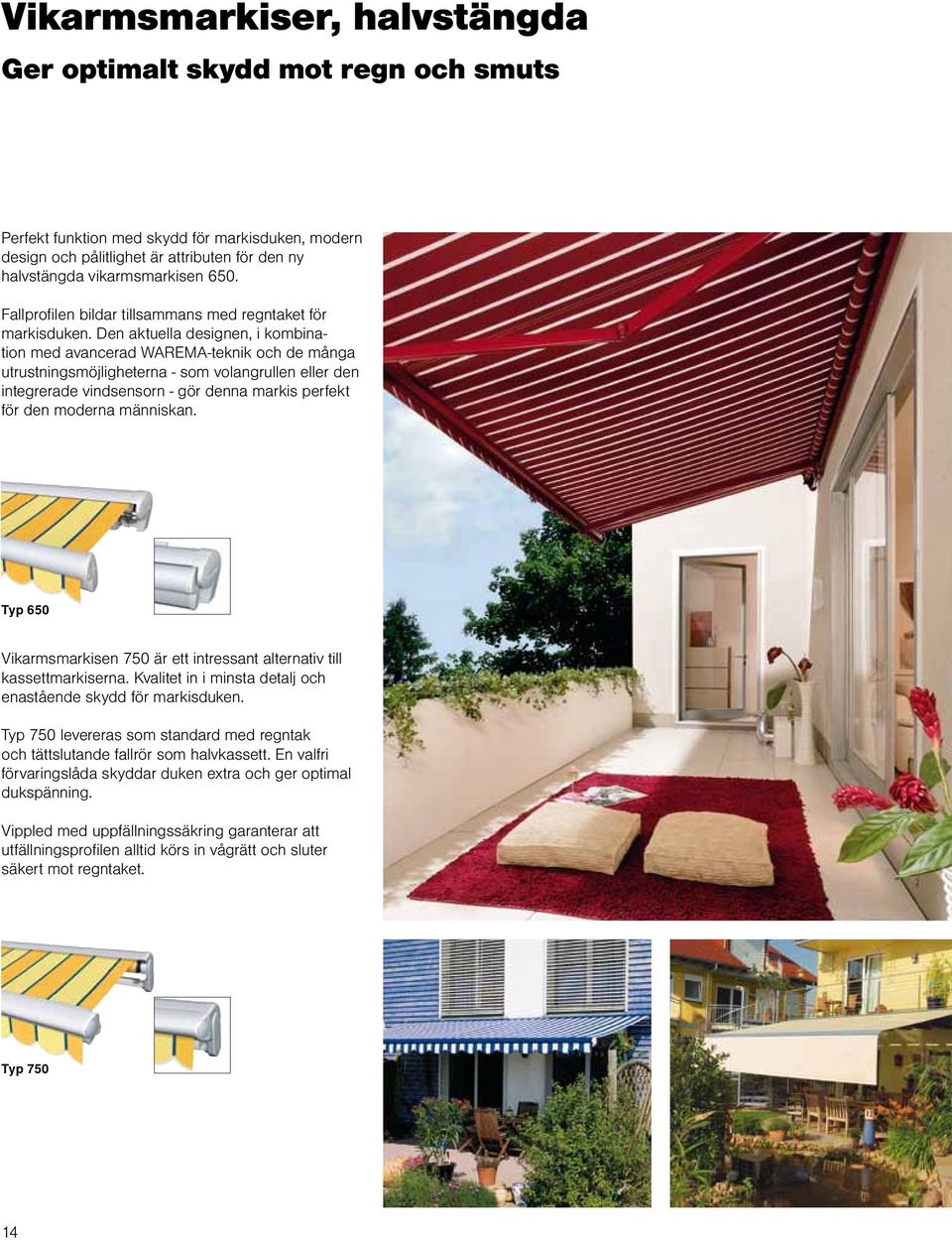

14 Vikarmsmarkiser, halvstängda Ger optimalt skydd mot regn och smuts Perfekt funktion med skydd för markisduken, modern design och pålitlighet är attributen för den ny halvstängda vikarmsmarkisen 650. Fallprofilen bildar tillsammans med regntaket för markisduken. Den aktuella designen, i kombination med avancerad WAREMA-teknik och de många utrustningsmöjligheterna - som volangrullen eller den integrerade vindsensorn - gör denna markis perfekt för den moderna människan. Typ 650 Vikarmsmarkisen 750 är ett intressant alternativ till kassettmarkiserna. Kvalitet in i minsta detalj och enastående skydd för markisduken. Typ 750 levereras som standard med regntak och tättslutande fallrör som halvkassett. En valfri förvaringslåda skyddar duken extra och ger optimal dukspänning. Vippled med uppfällningssäkring garanterar att utfällningsprofilen alltid körs in vågrätt och sluter säkert mot regntaket. Typ

15 Drivning En kraftig rörmotor, som alternativt också kan fås med fjärrstyrning, garanterar en enkel och bekväm användning. Dessa markistyper kan också styras manuellt med en högkvalitativ slitagetålig konisk växel. Konsoler Oavsett om det handlar om vägg-, tak- eller taksparremontering, finns alltid passande fästkonsoler av strängpressat aluminium som uppfyller monteringskraven. Vikarmar Vikarmarna kan utrustas med stållina, kedja eller segmentomriktning för kraftöverföring. Duk Som urval finns det kompletta sortimentet av mönster i akrylkollektionen, samt PVC-dukar, Soltis 92 och Sunsilk FR (se sidan 41). Ram Välj mellan 50 markisramfärger som är individuellt anpassade efter just din stil. Typ 750 även pulverlackeras i valfri RAL Classic-färg utan prispåslag. Sidodelar Sidodelar ton i ton eller i olika färger ger extra impulser till ramen. Typ 650 Volang Volangen är ca 18 cm hög och kan tas av oberoende av markisduken. På typ 750 är volangen redan inkluderad i standardleveransen (på typ 650 mot extra kostnad). Volangen kan även levereras som inrullbar eller som volangrulle. (se sidan 18). LB-utförande LB-utförandet lämpar sig i alla situationer där stor räckvidd kombinerat med liten markisbredd ska garantera optimalt solskydd. Tack vare vikarmar som kan justeras i höjd kan en utfällning på upp till 400 cm uppnås med endast 263 cm markisbredd. Volangen är ca 27 cm hög. Typ 750 till exempel RAL 5003/RAL 9006 Typ 650 Typ 750 Max. bredd 650 cm (2 vikarmar) cm (4 vikarmar) Koppling med täckt skarv 650 cm (2 vikarmar) cm (4 vikarmar) Koppling med täckt skarv Max. utfällning 350 cm 400 cm Spårrör 85 mm 85 mm Max. lutningsvinkel Fäste för vikarm Stabila strängpressade delar Stabila strängpressade och sänksmidda delar 15

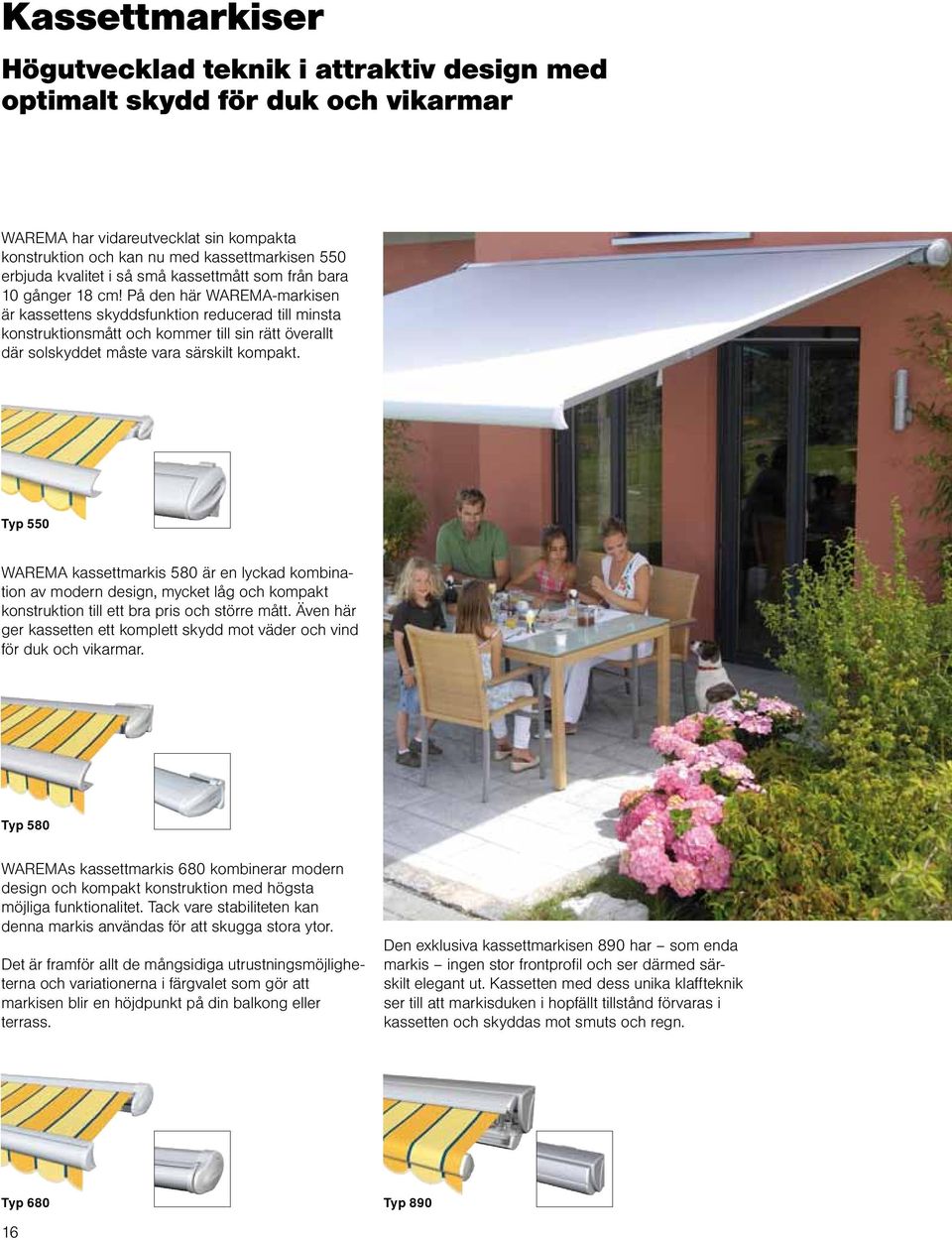

16 Kassettmarkiser Högutvecklad teknik i attraktiv design med optimalt skydd för duk och vikarmar WAREMA har vidareutvecklat sin kompakta konstruktion och kan nu med kassettmarkisen 550 erbjuda kvalitet i så små kassettmått som från bara 10 gånger 18 cm! På den här WAREMA-markisen är kassettens skyddsfunktion reducerad till minsta konstruktionsmått och kommer till sin rätt överallt där solskyddet måste vara särskilt kompakt. Typ 550 WAREMA kassettmarkis 580 är en lyckad kombination av modern design, mycket låg och kompakt konstruktion till ett bra pris och större mått. Även här ger kassetten ett komplett skydd mot väder och vind för duk och vikarmar. Typ 580 WAREMAs kassettmarkis 680 kombinerar modern design och kompakt konstruktion med högsta möjliga funktionalitet. Tack vare stabiliteten kan denna markis användas för att skugga stora ytor. Det är framför allt de mångsidiga utrustningsmöjligheterna och variationerna i färgvalet som gör att markisen blir en höjdpunkt på din balkong eller terrass. Den exklusiva kassettmarkisen 890 har som enda markis ingen stor frontprofil och ser därmed särskilt elegant ut. Kassetten med dess unika klaffteknik ser till att markisduken i hopfällt tillstånd förvaras i kassetten och skyddas mot smuts och regn. Typ 680 Typ

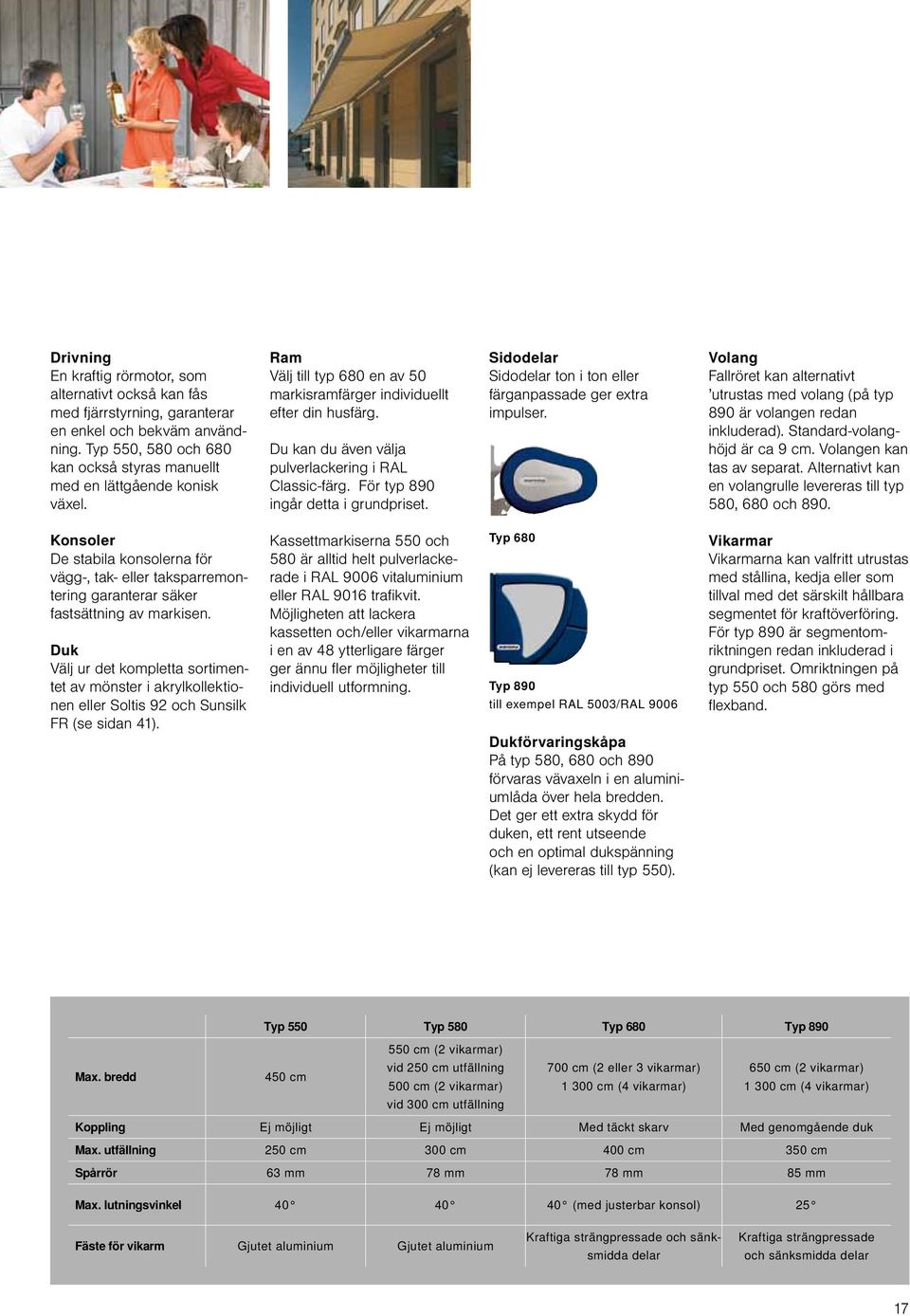

17 Drivning En kraftig rörmotor, som alternativt också kan fås med fjärrstyrning, garanterar en enkel och bekväm användning. Typ 550, 580 och 680 kan också styras manuellt med en lättgående konisk växel. Ram Välj till typ 680 en av 50 markisramfärger individuellt efter din husfärg. Du kan du även välja pulverlackering i RAL Classic-färg. För typ 890 ingår detta i grundpriset. Sidodelar Sidodelar ton i ton eller färganpassade ger extra impulser. Volang Fallröret kan alternativt utrustas med volang (på typ 890 är volangen redan inkluderad). Standard-volanghöjd är ca 9 cm. Volangen kan tas av separat. Alternativt kan en volangrulle levereras till typ 580, 680 och 890. Konsoler De stabila konsolerna för vägg-, tak- eller taksparremontering garanterar säker fastsättning av markisen. Duk Välj ur det kompletta sortimentet av mönster i akrylkollektionen eller Soltis 92 och Sunsilk FR (se sidan 41). Kassettmarkiserna 550 och 580 är alltid helt pulverlackerade i RAL 9006 vitaluminium eller RAL 9016 trafikvit. Möjligheten att lackera kassetten och/eller vikarmarna i en av 48 ytterligare färger ger ännu fler möjligheter till individuell utformning. Typ 680 Typ 890 till exempel RAL 5003/RAL 9006 Dukförvaringskåpa På typ 580, 680 och 890 förvaras vävaxeln i en aluminiumlåda över hela bredden. Det ger ett extra skydd för duken, ett rent utseende och en optimal dukspänning (kan ej levereras till typ 550). Vikarmar Vikarmarna kan valfritt utrustas med stållina, kedja eller som tillval med det särskilt hållbara segmentet för kraftöverföring. För typ 890 är segmentomriktningen redan inkluderad i grundpriset. Omriktningen på typ 550 och 580 görs med flexband. Typ 550 Typ 580 Typ 680 Typ cm (2 vikarmar) Max. bredd 450 cm vid 250 cm utfällning 700 cm (2 eller 3 vikarmar) 650 cm (2 vikarmar) 500 cm (2 vikarmar) cm (4 vikarmar) cm (4 vikarmar) vid 300 cm utfällning Koppling Ej möjligt Ej möjligt Med täckt skarv Med genomgående duk Max. utfällning 250 cm 300 cm 400 cm 350 cm Spårrör 63 mm 78 mm 78 mm 85 mm Max. lutningsvinkel (med justerbar konsol) 25 Fäste för vikarm Gjutet aluminium Gjutet aluminium Kraftiga strängpressade och sänksmidda delar Kraftiga strängpressade och sänksmidda delar 17

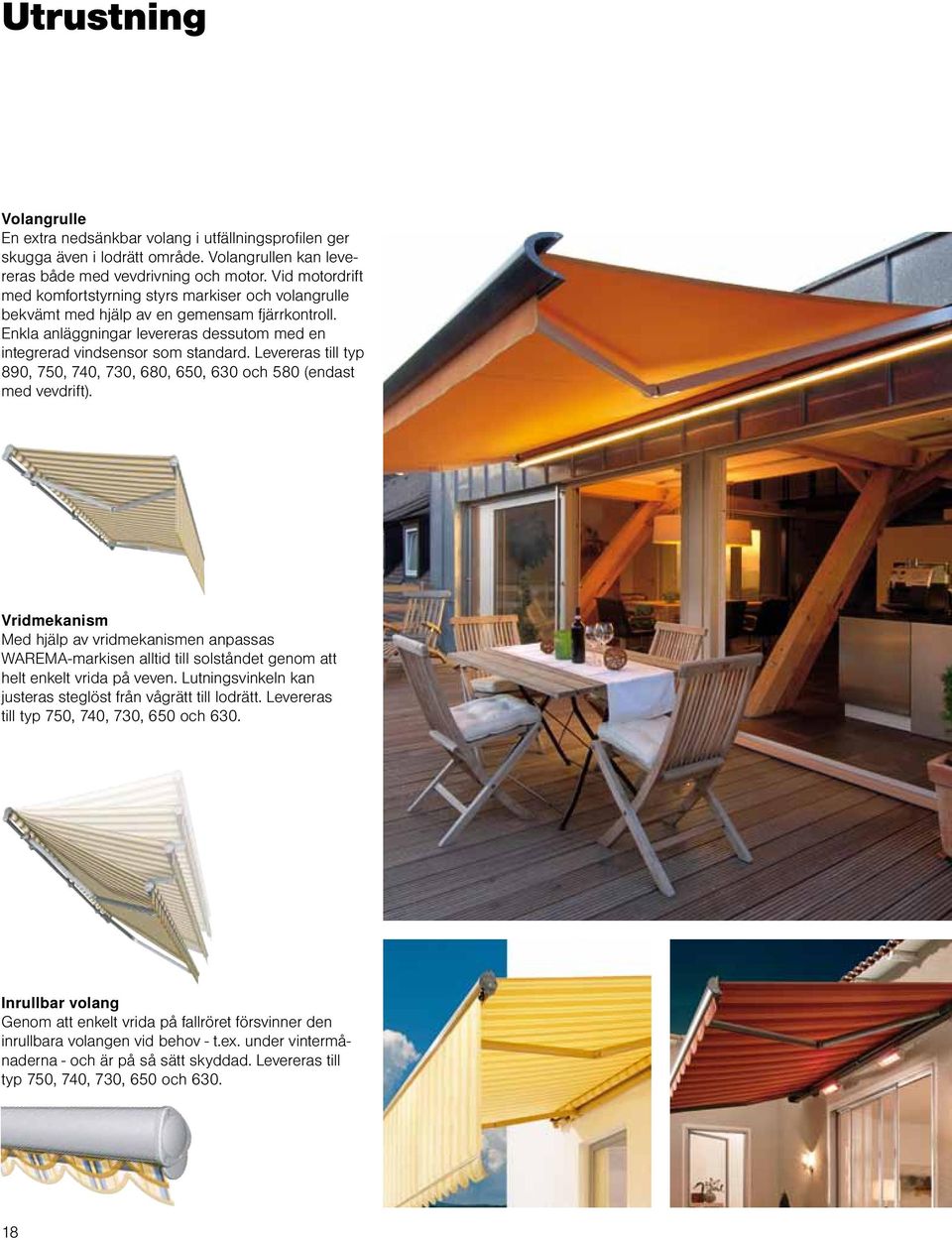

18 Utrustning Volangrulle En extra nedsänkbar volang i utfällningsprofilen ger skugga även i lodrätt område. Volangrullen kan levereras både med vevdrivning och motor. Vid motordrift med komfortstyrning styrs markiser och volangrulle bekvämt med hjälp av en gemensam fjärrkontroll. Enkla anläggningar levereras dessutom med en integrerad vindsensor som standard. Levereras till typ 890, 750, 740, 730, 680, 650, 630 och 580 (endast med vevdrift). Vridmekanism Med hjälp av vridmekanismen anpassas WAREMA-markisen alltid till solståndet genom att helt enkelt vrida på veven. Lutningsvinkeln kan justeras steglöst från vågrätt till lodrätt. Levereras till typ 750, 740, 730, 650 och 630. Inrullbar volang Genom att enkelt vrida på fallröret försvinner den inrullbara volangen vid behov - t.ex. under vintermånaderna - och är på så sätt skyddad. Levereras till typ 750, 740, 730, 650 och

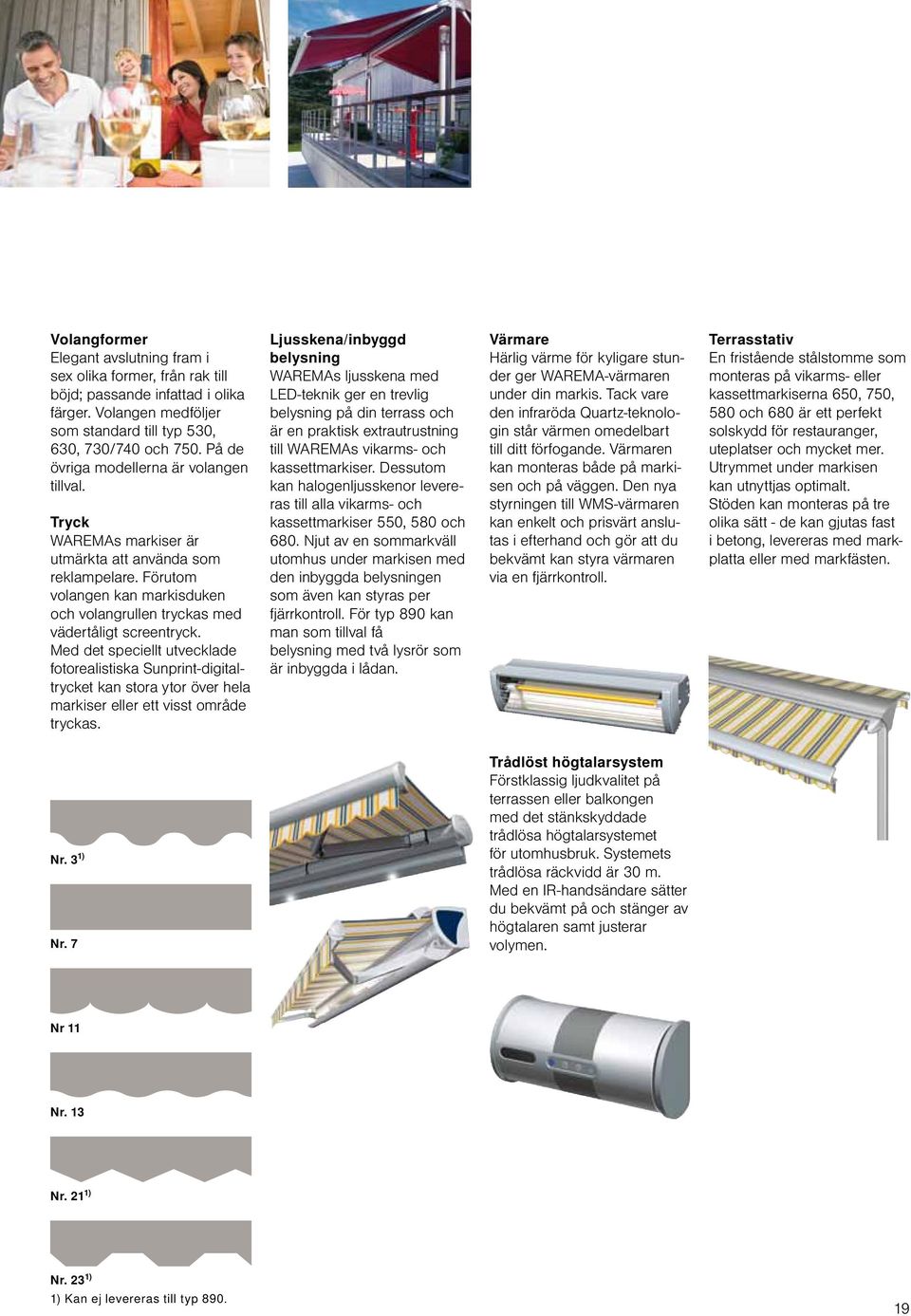

19 Volangformer Elegant avslutning fram i sex olika former, från rak till böjd; passande infattad i olika färger. Volangen medföljer som standard till typ 530, 630, 730/740 och 750. På de övriga modellerna är volangen tillval. Tryck WAREMAs markiser är utmärkta att använda som reklampelare. Förutom volangen kan markisduken och volangrullen tryckas med vädertåligt screentryck. Med det speciellt utvecklade fotorealistiska Sunprint-digitaltrycket kan stora ytor över hela markiser eller ett visst område tryckas. Ljusskena/inbyggd belysning WAREMAs ljusskena med LED-teknik ger en trevlig belysning på din terrass och är en praktisk extrautrustning till WAREMAs vikarms- och kassettmarkiser. Dessutom kan halogenljusskenor levereras till alla vikarms- och kassettmarkiser 550, 580 och 680. Njut av en sommarkväll utomhus under markisen med den inbyggda belysningen som även kan styras per fjärrkontroll. För typ 890 kan man som tillval få belysning med två lysrör som är inbyggda i lådan. Värmare Härlig värme för kyligare stunder ger WAREMA-värmaren under din markis. Tack vare den infraröda Quartz-teknologin står värmen omedelbart till ditt förfogande. Värmaren kan monteras både på markisen och på väggen. Den nya styrningen till WMS-värmaren kan enkelt och prisvärt anslutas i efterhand och gör att du bekvämt kan styra värmaren via en fjärrkontroll. Terrasstativ En fristående stålstomme som monteras på vikarms- eller kassettmarkiserna 650, 750, 580 och 680 är ett perfekt solskydd för restauranger, uteplatser och mycket mer. Utrymmet under markisen kan utnyttjas optimalt. Stöden kan monteras på tre olika sätt - de kan gjutas fast i betong, levereras med markplatta eller med markfästen. Nr. 3 1) Nr. 7 Trådlöst högtalarsystem Förstklassig ljudkvalitet på terrassen eller balkongen med det stänkskyddade trådlösa högtalarsystemet för utomhusbruk. Systemets trådlösa räckvidd är 30 m. Med en IR-handsändare sätter du bekvämt på och stänger av högtalaren samt justerar volymen. Nr 11 Nr. 13 Nr. 21 1) Nr. 23 1) 1) Kan ej levereras till typ

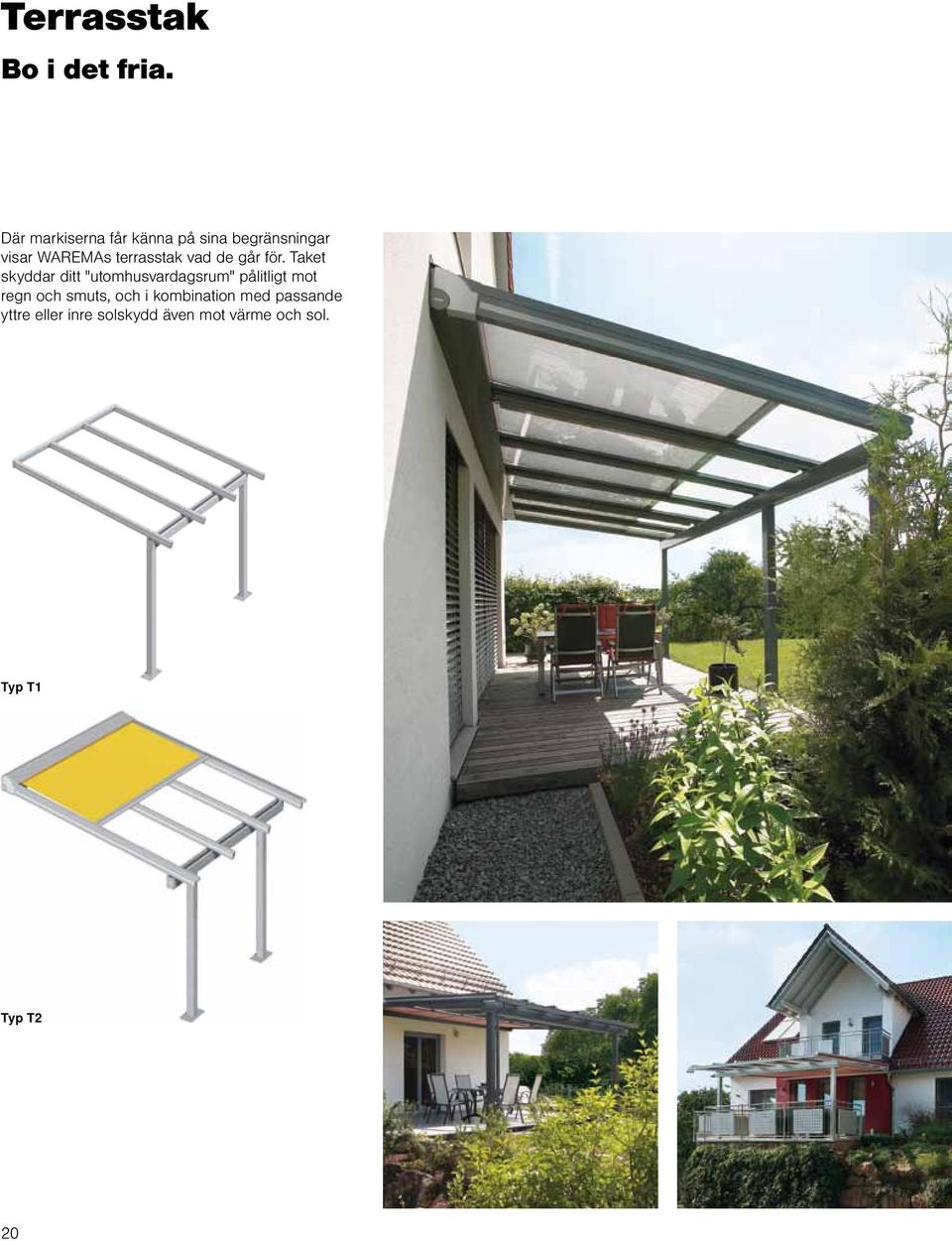

20 Terrasstak Bo i det fria. Där markiserna får känna på sina begränsningar visar WAREMAs terrasstak vad de går för. Taket skyddar ditt "utomhusvardagsrum" pålitligt mot regn och smuts, och i kombination med passande yttre eller inre solskydd även mot värme och sol. Typ T1 Typ T2 20

21 Terrasstaket T2 erbjuder skydd mot både sol och regn och gör dig därmed ännu mer väderoberoende - en äkta utökning av vardagsrummet! Terrasstaket T1 kan som kalltak enkelt extrautrustas med en vinterträdgårdsmarkis från WAREMA. Inglasning Terrasstak från WAREMA kan glasas in på plats och utgör ett optimalt skydd mot väder och vind. På terrasstak från WAREMA som glasas in på plats skiljer man av tekniska skäl mellan olika snöbelastningar. Snöbelastning på upp till 85 kg/m 2 resp. upp till 125 kg/m 2. Information om snöbelastningszon på aktuell ort finns på Internet på Färgkombinationer Välj mellan många olika färger som passar till huset eller terrassen. Det går även bra att kombinera olika färger för att få fram olika optiska effekter. Typ T1 Typ T2 Med sparrarna skapas inte bara färgmässiga effekter, utan de kan även användas för att montera ljusskenor och värmare på. Då kan man njuta av en behagligt varm och upplyst plats utomhus även när dagarna blir kyligare. Sparrarna kan skjuta ut från kalltakskonstruktionen eller vara jämna med taket. Duk Fler än 300 mönster finns att välja mellan för den markis som är integrerad i typ T2. Dränering En kontrollerad dränering sker i takbalken eller i en separat dräneringsprofil. Vattnet leds bort med hjälp av fallrörsystem, som valfritt kan monteras utanpå takbalken eller döljas inuti. Exempel på dränering via dränerings- och fallprofil Exempel på dränering via takbalk, i stolpe med utlopp T1 T2 Max. bredd 600 cm 600 cm Gruppanläggningar cm cm Max. djup Utskjutande sparrar 500 cm 500 cm Max. djup Jämna sparrar 400 cm 400 cm Max. sparrutskjutning 100 cm 100 cm Max. yta 30 m 2) 30 m 2) Drivning Motor Lutning

22 Vinterträdgårdsmarkiser Skydd för stora glasytor med spännsystem Vinterträdgårdsmarkiser ger angenäm skugga vid stora glasytor. Vågrätt eller lodrätt, runt eller kantigt - vinterträdgårdsmarkiser från WAREMA fungerar enligt motdragsprincipen. När markisen körs ut rullas markisduken av från vävaxeln, och på samma gång dras utfällningsprofilen ut genom ett löpande dragelement i sidskenorna. Ett förspänt fjäderelement ger rätt vävspänning. Med ett trekantssolskydd skyddas hela vinterträdgården från solens strålar. Under glaset i terrasstak, pergolor eller i vinterträdgårdar ger den invändiga vinterträdgårdsmarkisen W10 från WAREMA optimal skugga. Tack vare den nya och innovativa styrningen av markisduken direkt i sidskenan kan det inte längre uppstå någon ljusspalt mellan sidskena och duk! Typ W10 Typ W8 Typ W7 EF Typ W6 Typ W5 Typ D2, konstruktionsmässigt anpassad till typ W8 Typ D2, konstruktionsmässigt anpassad till typ W6 22

23 Drivning Normalt levereras alla vinterträdgårdsmarkiser med motor. Styrning med fjäderstålband Tack vare den innovativa och patenterade styrningen av markisduken direkt i sidskenan, som på WAREMAs vinterträdgårdsmarkis W10, kan man för första gången skapa ett inomhussolskydd för pergolor och terrasstak helt utan ljusspalt! Sensorsystem Det patenterade och integrerade sensorsystemet, som kan användas som tillval på typ W8 och W6, skyddar markisen mot för kraftig vind. En energioberoende, extern ljussensor kör ut markisen om det är för mycket sol. Duk Det finns ett stort urval av materialtyper för individuell färgsättning av fasaden: Akryltyger i många attraktiva mönster Soltis 92-tyger är ytterst dimensionsstabila, töjs mycket lite, är svårantändliga och självslocknande. Mer information om markisdukar finns på sidorna Sidskenor Sidskenan av strängpressad aluminiumlegering ger en tyst gång. Typ W10 Under glas Typ W8 Sned Typ W7 Indragna sidskenor Typ W6 Sned Typ W5 Sned/ lodrät Typ D2 Trekantig/ trapetsformad Max. bredd 1) 600 cm 600 cm 600 cm 400 cm 450 cm 400 cm Max. utfällning cm 600 cm 450 cm 450 cm 600 cm 500 cm Max. yta 1) 24 m 2) 30 m 2) 24 m 2) 18 m 2) 25 m 2) 6 10 m 2 Max. mek. kopplade dukar Drivning Motor Motor Motor Motor Motor Motor Sensorsystem Möjligt Möjligt 1) beroende på tyg 23

24 Horisontella markiser Inomhussolskydd under glaskupoler Horisontella markiser används som inomhussolskydd för att skugga stora ytor med glaskonstruktioner, eller i atrier. Typ H1 med lina Typ H2 med skenor Typ H3 med lina Typ H4 med skenor 24

25 Drivning Normalt kan alla horisontella markiser levereras med motor. Kåpa En kantad kåpa kan levereras som tillval till typ H1 och H2. Utförande beror på förutsättningarna på användningsplatsen. Duk Dukarna kan levereras antingen i upprullat (typ H1/ H2) eller draperat (typ H3/H4) utförande. På typ H3/H4 leds de draperade tyglängderna likt moln över tvärgående bärstänger på linor i rostfritt stål resp. sidskenor och draperas upp. När det gäller färg kan alla Soltis 92-tyger väljas. De olika färgerna sörjer för trevlig atmosfär och välbefinnande. Soltis-materialen är mycket dimensionsstabila och töjs mycket lite. Soltis 92 är svårantändligt och självslocknande. Mer information om markisdukar finns på sidorna Sidostyrning Utfällningsprofilen eller staven kan på horisontella markiser antingen ledas i sidskenor eller i en bärlina. Yta Aluminiumdelar pulverlackeras enligt WAREMA- resp. RAL-standardfärgkartan. Typ H1 och typ H2 Typ H3 och typ H4 Max. bredd 450 cm 400 cm Max. utfällning cm cm Max. yta 30 m 2) 30 m 2) Drivning Motor Motor Max. taklutning när anläggningen löper uppifrån och neråt Max. taklutning när anläggningen löper nerifrån och uppåt

26 Vertikalmarkiser Skuggning för lodräta ytor med särskilt små lådmått Stabil teknik, perfekt funktion och kvalitet "made by WAREMA" gör dessa markiser till en klassiker när det gäller att skugga lodräta glasytor. Den helt stängda lådan gör att markisduken i inrullat tillstånd är utmärkt skyddad mot smuts och regn. Typ 470/490 Vertikalmarkisen 499 kombinerar optimal teknik med modern design. Den runda kassetten med de kompakta måtten skyddar materialet mot väder och vind och är samtidigt ett vackert element på husets fasad. Typ 499 Vertikalmarkisen 450 erbjuder stabil teknik och optimal funktion. Kåpan som är stängd på tre sidor ger skydd åt markisduken och kan levereras i tre olika former. Typ

27 Drivning Manövreringen görs bekvämt med en motor, som styrs med en brytare. Motorn är försedd med termiskt skydd och automatisk ändlägesbrytare. förhindrar dessutom att kondensvatten bildas. Kåpor För dem som föredrar en särskilt elegant variant finns WAREMAs vertikalmarkis 499 med runda kåpor av strängpressat aluminium. Duk Välj bland fler än 300 mönster i Akryl-, Soltis-, Screen- och Sunsilk FR-tyger (se sidan 41). Vertikalmarkiser med vev levereras med termisk isolering. WAREMAs ledlager med termisk isolering reducerar energiförlusten som uppstår på grund av luftväxling och värmeledning. Genom att ledlagerplattan är tätad förhindras luftutsläpp även vid ojämna fästunderlag. Manöverstavens termiska isolering ökar yttemperaturen på ledlagret och reducerar värmeledningen i ledlagerstaven betydande. Mätningar som gjorts vid ett oberoende institut visar att energiförlusten blir 50 % mindre jämfört med standardledlager. Tätningen samt den förhöjda yttemperaturen Styrning Fallprofilen för markisduken löper i en linstyrning i sidan med fjäderspännfästen för att skydda mot vind, eller i sidskenor av strängpressat aluminium. Styrningen sätts fast med avståndshållare antingen på fönsterkarmen eller på väggen. På typ 450 fästs skenorna direkt på fönsterprofilen. Även till typ 450 finns tre utföranden att välja mellan. Typ 470 Typ 490 Typ 499 Typ 450 Max. bredd 1) 240 cm 280 cm 280 cm 280 cm Max. höjd 1) 300 cm 300 cm 300 cm 300 cm Max. yta Beroende på tyg Beroende på tyg Beroende på tyg Beroende på tyg Max. mek. kopplade dukar Max. 3 Max. 3 Max. 3 Max. 2 Möjliga manövreringssätt Vev Vev eller motor Vev eller motor Vev eller motor Fallprofil 38 x 25 mm 38 x 25 mm 38 x 25 mm 38 x 25 mm Lådmått 74 x 75 mm 94 x 100 mm Ø 111 mm i 4 olika former 80 x 93 mm, 100 x 114 mm Sidostyrning Lina eller sidskena Lina eller sidskena Lina eller sidskena Lina eller sidskena 1) beroende på tyg 27

28 Fallarmsmarkiser Skuggning för lodräta ytor med utställningseffekt Till ett ytterst bra pris ger fallarmsmarkiserna beprövad fallarmsmarkisteknik upp till 4 meters bredd och 160 cm armlängd. Markisramen är lackerad i RAL Möjligheten till montering med klämstöd (typ 314) gör att denna markis enkelt kan monteras mellan balkonggolv och balkongtak. Typ 310/314 Typ 314 Tack vare en elegant halvrund kåpa av aluminium eller akrylglas blir fallarmsmarkisen 340 ett särskilt vackert element på alla typer av fasader. Även i nischer eller schakt, där ingen kåpa behövs, ger fallarmsmarkisen 330 angenäm skugga. Typ 330/340 Typ 330 Fallarmsmarkisen typ 350 övertygar med en kompakt och stilren kassett och en utfällningsprofil som anpassats till lådans form. Typ

29 WAREMA fallarmsmarkiser ger skugga, samtidigt som de ger fri sikt utåt tack vare utställningseffekten. Drivning Typ 330, 340 och 350 manövreras bekvämt med hjälp av en motor. Med inbyggd vevdrift kan dessa modeller även manövreras manuellt. Typ 310/314 kan endast levereras med vevdrift. 50 % mindre jämfört med standardledlager. Tätningen samt den förhöjda yttemperaturen förhindrar dessutom att kondensvatten bildas. övertygar med sin tysta gång (kan levereras för typ 350, 340 och 330). Duk Självklart kan man välja ur hela materialsortimentet av akryl-, soltis- och screenmaterial även för fallarmsmarkiser (se sidan 40 och 41). Volang Typ 330 och 340 kan som tillval utrustas med en ca 18 cm hög volang. För typ 310/314 ingår volangen vid köp. Anläggningar med vev levereras som standard med termisk isolering. WAREMAs ledlager med termisk isolering reducerar energiförlusten som uppstår på grund av luftväxling och värmeledning. Genom att ledlagerplattan är tätad förhindras luftutsläpp även vid ojämna fästunderlag. Manöverstavens termiska isolering ökar yttemperaturen på ledlagret och reducerar värmeledningen i ledlagerstaven betydande. Mätningar som gjorts vid ett oberoende institut visar att energiförlusten blir Fallarm med gastryckfjäder En extremt stark gastryckfjäder som är inbyggd i fallarmen garanterar att duken är perfekt spänd i alla lägen. Den underhållsfria och hållbara tekniken i armkonstruktionen Fallarm med torsionsfjäder En osynlig torsionsfjäder som sitter i vridpunkten ser till att duken är spänd i alla utkörningslägen. (kan levereras till typ 310/314) Ram I grundpriset ingår pulverlackering enligt RAL Classic-färgkartan. Typ 310/314 Typ 330 Typ 340 Typ 350 Max. bredd 400 cm, enkelt system 400 cm, enkelt system 400 cm, enkelt system 400 cm, enkelt system cm, 3x kopplad cm, 3x kopplad cm, 3x kopplad Max. utfällning 160 cm 160 cm 160 cm 160 cm Spårrör 70 mm stålförzinkat 78 mm stålförzinkat 78 mm stålförzinkat 62 mm aluminium Max. utfällningsvinkel på fallarmar Klämstöd Upp till 300 cm höjd typ (314) Nej Nej Nej Armled Gjutet aluminium Gjutet aluminium Gjutet aluminium Gjutet aluminium Fjäder Torsionsfjäder Gastrycksfjäder Gastrycksfjäder Gastrycksfjäder Kassetter Panel Utan Utan Halvrund panel av aluminium eller akrylglas Kassett 29

30 Fasadmarkiser Skuggning för stora, lodräta ytor Fasadmarkisen 201 passar till nästan alla fasader. Denna markis är ett perfekt solskyddet för lodräta och sneda fasadytor. Den kan även anpassas till fasadens utformning över flera våningar. För att kunna göra det behövs bara 30 graders lutning i det lutande området. Typ 201 Typ 207 är en lyckad och elegant variant i vår serie med fasadmarkiser. Flexibelt användbar och med många tekniska finesser är den en professionell solskyddsprodukt. Stavar av rostfritt stål för sidostyrning finns för den som söker något extra exklusivt. Typ 207 På fasadmarkisen 209 löper duken normalt lodrätt och parallellt mot fönstret. Tack vare en kompakt konstruktion till ett bra pris är denna markis ett perfekt solskydd för fönster i storleken upp till 250x300 cm. Den kan levereras med sidskenor, stav eller lina. Typ 209 WAREMA fasadmarkiser kan helt optimalt kombineras med WAREMA markisoletter (se sidan 32/33). 30

31 Drivning Normalt kan alla fasadmarkiser levereras med motor eller vev. Fasadmarkiser med vevdrift levererar WAREMA som standard med termisk isolering, som minskar den energiförlust som uppkommer på grund av luftväxling och värmeledning. Genom att ledlagerplattan är tätad förhindras luftutsläpp även vid ojämna fästunderlag. Manöverstavens termiska isolering ökar yttemperaturen på ledlagret och reducerar värmeledningen i ledlagerstaven betydande. Mätningar som gjorts vid ett oberoende institut visar att energiförlusten blir 50 % mindre jämfört med standardledlager. Tätningen samt den förhöjda yttemperaturen förhindrar dessutom att kondensvatten bildas. Yta Aluminiumdelar och vävaxel kan vara naturfärgade, eloxerade i färg eller pulverlackerade enligt WAREMA- eller RAL Classic-färgkarta. Paneler Det finns flera typer av halvrunda eller runda paneler av bockat eller strängpressat aluminium, eller av akryl. Sidskenor Valet av sidskenorna beror på konstruktionsmässiga förutsättningar på plats och på egna önskemål. De är tillverkade av högkvalitativt strängpressat aluminium. Särskilda hållare för sidskenor ger ett bra fäste i byggnaden. Duk Det finns ett stort urval av materialtyper för individuell utformning av fasaden: Akrylmaterial i flera tilltalande mönster Markismaterial i PVC-mantlad glasfiber. Materialet är svårantändligt och självslocknande. Soltis 92-materialen är extremt dimensionsstabila och töjs mycket lite. Soltis 92 är svårantändligt och självslocknande. Mer information om markisdukar finns på sidorna Typ 201 Typ 207 Typ 209 Max. bredd 1) 400 cm 300 cm 250 cm Max. höjd 1) 500 cm 300 cm 300 cm Max. yta Beroende på tyg Beroende på tyg Beroende på tyg Max. mek. kopplade dukar Max. 3 Max. 3 Max. 3 Manövreringssätt Vev el. motor Vev el. motor Vev el. motor Fallrör Ø 40 mm 40 mm 30 mm Paneler Ø 150 mm 150 mm 110 mm Sidostyrning Sidskena Lina eller stav Sidskena Lina eller stav 1) beroende på tyg 31

32 Markisoletter Skuggning av större lodräta ytor med utfallseffekt WAREMA arkisoletten är en äkta förvandlingskonstnär bland de textila solskyddsanläggningarna. De skiljer sig från fasadmarkiserna framför allt genom utfallseffekten. En del av markisolettens duk som kan ställas in i höjdled förblir normalt lodrät och parallell mot fönstret. Den andra delen fälls ut automatiskt. Typ 101 Typ 107 Typ 108 Typ 109 Typ

33 Markistillbehör Manövreringssätt, ytbehandlingar, paneler, sidskenstyper och markisdukar används på fasadmarkiser och beskrivs och visas på sidan 31. Utfällningsanordning Med utfallseffekten kan markisoletten snabbt och bekvämt ställas in utifrån aktuell solinstrålning. En del av duken som kan ställas in i höjdled förblir lodrät framför fönstret, och den undre delen kan fällas ut. På så sätt kan markisoletten alltid anpassas till den för årstiden aktuella solinstrålningen. Typ 101 Typ 107 Typ 108 Typ 109 Typ 150 Max. bredd 1) 400 cm 300 cm 250 cm 250 cm 250 cm Max. höjd 1) 350 cm 300 cm 300 cm 300 cm 290 cm Max. yta Beroende på tyg Beroende på tyg Beroende på tyg Beroende på tyg Beroende på tyg Max. mek. kopplade dukar Max. 3 Max. 3 Max. 3 Max. 3 Max. 3 Möjliga manövreringssätt Vev eller motor Vev eller motor Vev eller motor Vev eller motor Vev eller motor Led- och fallrör Ø 40 mm 40 mm 30 mm 30 mm 30 mm Paneler Ø 150 mm 150 mm 110 mm 110 mm 80/110 mm Max. utfällningsvinkel 150 /135 2) Sidostyrning Skenor med hållare för sidskena Stav med hållare för sidskena Skenor för direktmontering Skenor med hållare för sidskena Skenor för direktmontering 1) beroende på tyg 2) med gastryckfjäder 33

34 Korgmarkiser Kombination av solskydd och blickfång Korgmarkiser är en perfekt kombination av attraktivt blickfång och välfungerande solskydd för alla typer av butiker. Tekniken som används till WAREMAs korgmarkiser är hållbar och pålitlig. Aluminiumkomponenter gör hela konstruktionen underhålls- och rostfri. Korgmarkiser kan fästas på väggen eller i taket. Drivning Korgmarkiser kan levereras som fasta eller uppfällbara med manövrering via lina, vevhållare, vev eller motor. Typer och konstruktioner WAREMA korgmarkiser uppfyller även mycket individuella önskemål. Fyra olika former i över 15 varianter passar inte bara till alla typer av arkitektur, utan lämnar även spelrum för egna idéer. Ramfärger Ramarna kan som standard levereras CO-eloxerade (färgneutrala) eller pulverlackerade. Duk Välj mellan olika typer av tyg. Arcade-tyglack, Valmex-Sol-tyglack, akryltyger i olika mönster (se sidan 40 och 41). Infattnings- och täckband Infattningsbanden fungerar som en avslutning av materialet på volangen. Täckbanden döljer materialkanterna över spröjsen. Banden kan vara i samma färg som duken eller ha en spännande kontrastfärg. Volanger Här finns sex former att välja mellan. Tryck WAREMAs korgmarkiser kan fås med företagets logotyp eller namn. 34

35 Solsegel Som att bo under solen En oas av välbefinnande under ditt solsegel från WAREMA. Upplev natur, frisk luft och harmoni - var du vill... Stela solsegel från WAREMA installeras fristående och fästs med markspikar. Det gör dem ytterst flexibla i sin användning, till exempel vid evenemang, i trädgården eller över sandlådan. Typ S1 Duk Välj mellan mer än 90 enfärgade akryltyger ur vår standard- och exklusivkollektion. 14 enfärgade tyger finns även i kvaliteterna Perfora Reflect och All Weather. Tillskärningen av tyget görs konkavt - d.v.s. välvt inåt. För att stabilisera duken arbetas en förstärkningsremsa in i tyget från stöd till stöd. Sömmarna löper rätvinkligt mot förstärkningsremsan och ger på så sätt seglet ytterligare stabilitet. Triangel Spännlinorna fästs genom trianglar av rostfritt stål på tygändarna. Stöd Solseglet fästs med hjälp av pulverlackerade aluminiumstöd med 3 meters höjd. Stöden förankras med markspikar. Dessutom finns två vita spännlinor till varje stöd. Ytbehandling Välj mellan 50 standardfärger på ramen, därav 8 metallicstrukturfärger med självrengöringseffekt, eller som tillval mellan 200 RAL Classic-färger. Sidolängd Diagonal ca Max. uppställningsbredd mm mm mm mm mm mm 35

36 Sidomarkiser Idealiskt skydd mot sol, vind och nyfikna blickar Sidomarkiser är ett praktiskt sidoskydd för balkonger och terrasser. De skyddar samtidigt mot lågt stående sol, lätt vind och nyfikna blickar. Duken skyddas i inrullat tillstånd mot damm och smuts i kassetten. Duken löper diagonalt och anpassar sig därför perfekt till exempelvis lutningen på WAREMAs terrasstak. Väggfäste Stolpe i markplatta Stolpe i skruv fundament Markhylsa 36

37 Drivning Med hjälp av ett handgrepp dras sidomarkisen enkelt ut. På den andra sidan hakas handgreppet in i en hållare. En integrerad, förspänd fjäderaxel sörjer för att duken hålls spänd. Montering Kassetten monteras enkelt med hjälp av ett väggfäste. Handgreppets hållare kan fästas på olika sätt, beroende på förutsättningarna på monteringsplatsen. Duk Välj ur hela vårt sortiment av akryl- och Soltis 92-tyger. För att optimera tygets stabilitet - med extra förstärkning. Dukens struktur förlöper vertikalt. Nyhet: genomskinlig PVC-folie i kombination med Soltis 92-tyger! Ramfärger Välj mellan 50 standardramfärger eller som tillval en av ca 200 ytterligare RAL Classicfärger. Max. utdragning 500 cm (akryl, Soltis 92); 350 cm (PVC-folie, genomskinlig 1) ) Max höjd: 250 cm Max. yta (m 2 ) 10 (akryl, Soltis 92); 8,5 (PVC-folie, genomskinlig 1) ) Drivning Handgrepp (motsatt sida: hållare för handgrepp) 1) endast i kombination med Soltis 92 37

38 Styrsystem och drivningar Komfort och säkerhet för ditt välbefinnande EWFS Enhetliga radiosystem från WAREMA EWFS erbjuder en enkel möjlighet att kunna styra solskyddsprodukterna enkelt och snabbt. Från EWFS-mellankontakten, som enkelt kan integreras i alla ledningar, till de två väderstationerna - WAREMA erbjuder ett komplett produktsortiment som uppfyller alla tänkbara önskemål. För att er produkt ska vara optimalt skyddad mot väder och vind krävs ytterligare sensorer. EWFS väderstation eco, som strömförsörjs via en solcellspanel, registrerar ljusstyrkan och vindhastigheten. EWFS väderstation plus registrerar dessutom nederbörd och försörjs med 230 V. EWFS väderstationer kompletterar därför ditt solskydd perfekt. WMS - WAREMA Mobile System Vårt dubbelriktade fjärrsystem glänser med toppmodern teknik i kombination med tidlös design. Även när det gäller WMS erbjuder WAREMA ett brett produktsortiment. Med WMS-handsändaren eller WMS-centralen kan du bekvämt styra dina solskyddsprodukter, och får ett meddelande om enheten har tagit emot och utfört kommandot. WMS vindsensor kontrollerar att markisen inte utsätts för hög vindbelastning. Även för WMS finns två väderstationer som tillval. Å ena sidan skyddar väderstationerna dina produkter mot regn eller vind. Å andra sidan kan du njuta av automatfunktioner som sol-, skymnings- eller temperaturautomatik. Minitronic dialog Minitronic dialog är en automatisk styrning med vind- och solövervakning, som skyddar dig mot för kraftig solinstrålning och din markis mot för kraftig vind. Via styrknapparna kan du naturligtvis alltid köra din markis in eller ut genom att trycka på knapparna. Minitronic dialog är särskilt enkel att använda och kan om så önskas styras med en EWFS-fjärrkontroll eller en väggfast kontroll. Sensorsystem för vinterträdgårdsmarkiser Vindsensorn som är inbyggd i markisen mäter vindbelastningen direkt på duken. Den inbyggda styrningen omfattar dessutom en extern, energioberoende ljussensor med solceller. Solcellsdrift för vikarmsoch kassettmarkiser Drivningen med solenergi lämpar sig för enheter med upp till 650 cm bredd och 400 cm utfällning. En 12 V rörmotor, styrhus, fjärrkontroll, vindvarning och solcellsmodulen med monteringskåpa ingår i standardpaketet. 38

39 Wisotronic Nya Wisotronic utmärker sig genom ett modernt och elegant utseende i kombination med beprövad funktionalitet. Den ersätter fr.o.m. mars 2011 den tidigare Wisotronic dialog, och är utrustad med en färgskärm (storlek 3,5", upplösning 240 x 320 pixlar). Sensorknappar och en sensorratt möjliggör en bekväm styrning som även kan göras via EWFS-handsändaren. Med upp till 4 kanaler kan Wisotronic användas mycket flexibelt, och en temperatursensor är alltid inbyggd i manöverenheten. Den egna väderstationen multisense kompletterar Wisotronic för komplett komfort. WAREMA climatronic WAREMA climatronic är speciellt utvecklad för att passa till moderna byggnader och kan inte bara styra solskyddsprodukterna utan även överta alla övriga funktioner i en vinterträdgård. Med WAREMA climatronic styr du bekvämt lampor, fläktar, fönster och värmeresp. kylsystem. Den kompakta väderstationen ger WAREMA climatronic exakta mätvärden för vind, vindriktning, solintensitet, temperatur och nederbörd samt en signal från en fjärrstyrd klocka. o C o C Egen strömförsörjning Fjärrstyrd motor WMS vindsensor för vikarmsoch kassettmarkiser Sensorsystem för vinterträdgårdsmarkiser Minitronic dialog Wisotronic dialog Solcellsdrift för vikarmsoch kassettmarkiser Elektr. volangrulle standardstyrning WMS komfortstyrning EWFS väderstation eco (solcellspanel) EWFS väderstation plus WMS väderstation eco (solcellspanel) WMS väderstation plus WMS handsändare WMS central standard tillval inte möjligt 39

40 Tyger Dukteknik i dina älsklingsfärger Materialurval Ur WAREMAs rikliga färgkälla hämtar du inspiration för att utforma en markis som passar din personliga smak. Med vårt stora urval av tyger och färger kan varje önskning bli verklighet, och ditt solskydd få en alldeles personlig touch. Sömmar Alla sömmar och skarvar sys med det särskilt hållbara PTFE(teflon)-garnet TENARA. Behandling En ny impregneringsmetod med nanoteknik skyddar dukarna ännu bättre mot smuts. Vattnet pärlar av lätt och för bort smutspartiklar från ytan. Dessutom har impregneringen en alg- och mögelhämmande effekt. WAREMA-dukens nödvändiga styvhet uppnås genom impregnering med ämnen som är ofarliga både för hälsan och miljön. Alla WAREMA-dukar är testade enligt Öko-Tex Standard 100. Innovative Nanotechnology Exklusiv kollektion Design som kastar skuggor - två marknadsledare som kompletterar varandra perfekt: tygproducenten Parás och WAREMAs erfarenheter. Resultatet: WAREMAs kollektion exklusiv. Tre stilar tre livsstilar. En kollektion som förmedlar livskänsla: Metropolitan- Style för staden, Country-Style för landet och Ocean- Style för havet. I exklusiv-kollektionen används moderna material och fräscha färger. Den ger en helt ny designupplevelse som passar in harmoniskt i varje omgivning. 40

41 Akryl standard/exklusiv Dessa dukar består till 100% av märkesakryl med infärgade fibrer. De är ljusäkta, väderbeständiga och slitstarka. Dessutom är de impregnerade och därmed smutsavvisande, skyddade mot att ruttna, luftgenomsläppliga och vattenavvisande. De kan fås i många olika färger. Akryl All Weather Markisväv av 100 % märkesakryl med genomskinligt akrylatskikt på utsidan. Väven är nästan 100 % vattentät (vattenpelare mm). Akryl Reflect 100 % märkesakryl med reflekterande och vattentätt ytskikt på utsidan. Tack vare behandlingen får tyget en metalliskt skimrande yta och låg transmission samt en högre reflektionsgrad. Akryl Perfora Markisväv av 100 % märkesakryl med perforering och därigenom bättre genomsikt och transparens. Tack vare perforeringen minimeras värmeansamlingar och risken för vattenansamlingar. Den regelbundna perforeringen ger tyget ett högvärdigt och elegant utseende. Soltis 92 Soltis 92 är en bärande väv av polyester med hög slitstarkhet, belagd med PVC. Soltis 92 är UV-tålig och smutsresistent tack vare en ytbehandling med akryllack, och brandsäker enligt den franska normen M2. Duken är mycket slitstark både i vertikal och horisontell riktning och ytterst stabil i diagonal riktning, eftersom den behandlas i sträckt tillstånd. Screen Screentextil av PVCöverdragen glasfiber. Kraftig kvalitet med en vikt på ca 525 g/m 2. Kanterna är förstärkta på sidorna genom en termoplastisk metod. Tyget är svårantändligt och självslocknande. Maximal anläggningsbredd är begränsad till mm! PVC-väv Vattentät lackkvalitet med polyester och mattglansbehandling. PVC-folie, genomskinlig Genomskinlig folie av 100 % PCV, för sidomarkiser och volangrullar. Kvaliteten med en vikt på ca 610 g/m 2 är svårantändlig och vattenavvisande. Tack vare att folien är genomskinlig har man fri sikt utåt men ändå ett fullgott skydd mot väder och vind. Sunsilk FR Polyesterväv med glatt vävstruktur på utsidan. Det extra polyuretanskiktet på insidan gör tyget vattentätt och svårantänligt enligt DIN 4102 B1. 41
