Anna Nordling & Maria Stenkvist SKIFFERGAS

Transkript

1 1 Anna Nordling & Maria Stenkvist SKIFFERGAS

2 Agenda Gasmarknaden Skiffergasens utveckling Teknik Spridning av skiffergas Miljöpåverkan Påverkan på gasmarknaden Slutsatser

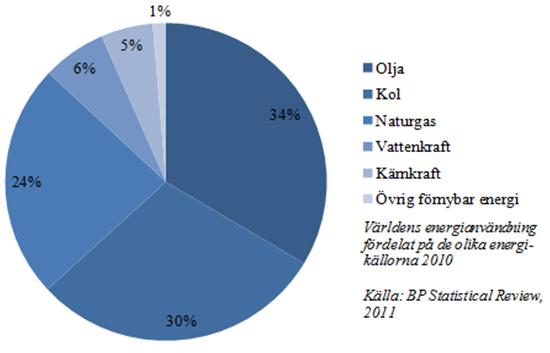

3 Världens energianvändning Naturgas 3

4 Bakgrund utveckling i USA talet, första skiffergasbrunnarna i Fredonia, New York utvinning ur grunda lågtrycksfyndigheter 1940-talet användes hydraulisk sprickbildning för första gången 2000-talet, ny teknik för hydraulisk sprickbildning och horisontalborrning

5 Bakgrund utveckling i USA Bcm Skiffergasproduktionens utveckling i USA

6 Förekomst av skiffergas LANDYTA ICKE INTEGRERAD KONVENTIONELL NATURGAS INTEGRERAD KONVENTIONELL NATURGAS FÖRSEGLING SANDSTEN GASRIK SKIFFER GAS OLJA 7

7 Geologisk karaktär Geologisk tidsperiod Totalt organiskt kol Termisk mognad 8

8 Gasinnehåll Risked gas in-place Free gas in-place Adsorbed gas in-place Sannolikhetsfaktor Riskfaktor Tekniskt utvinningsbara resurser 9

9 För-prospektering & prospektering 1. Preliminära geologiska undersökningar Syfte att identifiera förekomsten av skifferformationer 2. Fastställande av storlek Arealen fastställs på det identifierade skifferformationerna 3. Identifiera intressanta områden (sålla) 4. Beräkna GIP Gas in Place (se 5.3.1) 5. Beräkna TRR Tekniskt möjliga potentialen för utvinning (se ) 10

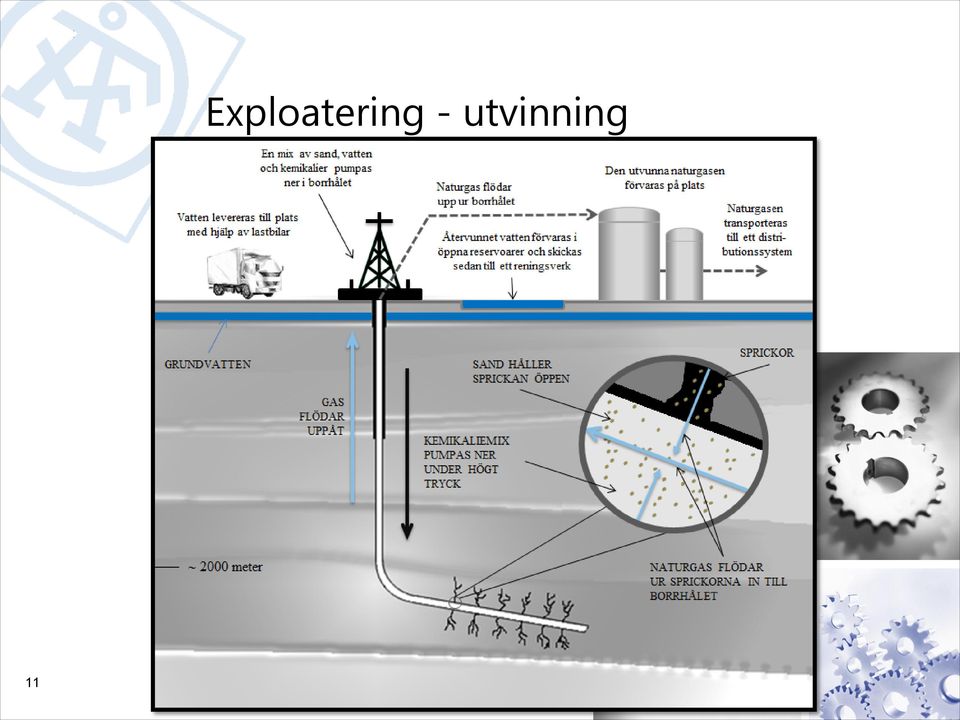

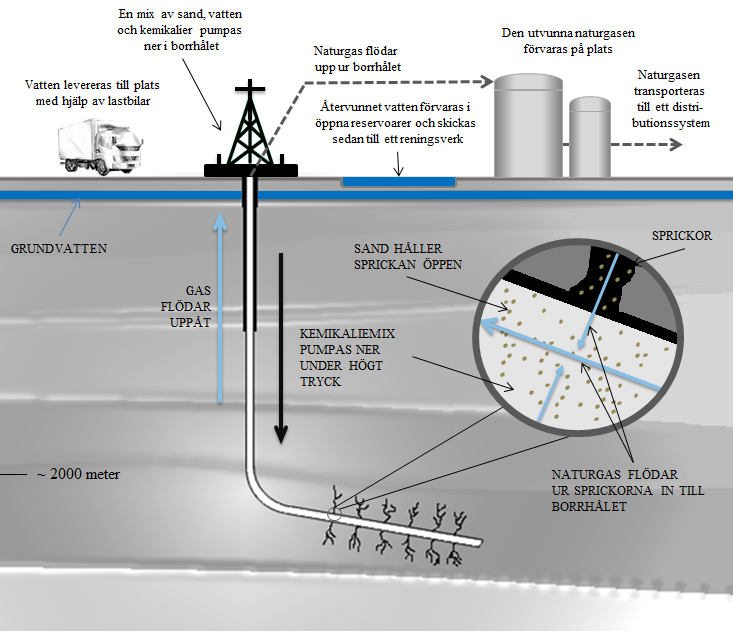

10 11 Exploatering - utvinning

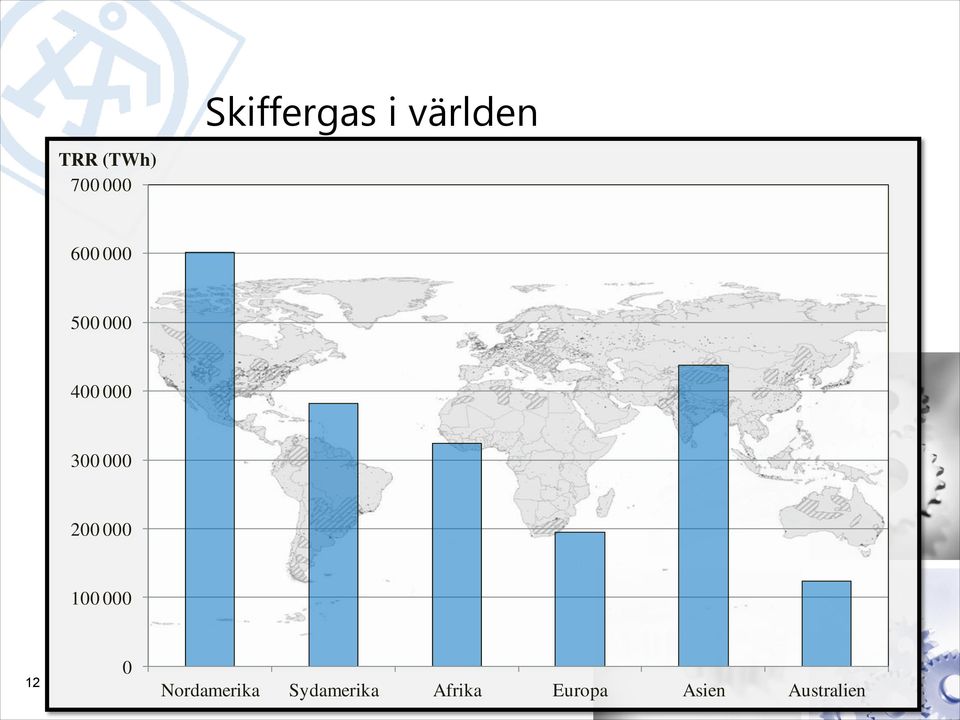

11 TRR (TWh) Skiffergas i världen Nordamerika Sydamerika Afrika Europa Asien Australien

12 13 Nordamerika

13 KANADA - Länge ledande producent och exportör av naturgas - Nästan 90% av USAs gasimport kommer från Kanada - Ingens storskalig utvinning idag men undersökningar för att bestämma potentialen USA - Olja är dominerande energikälla - USA har gått från att vara stor gas importör till nästintill självförsörjande - Skiffergas har gått från att utgöra en försumbar mängd till 23 % av total naturgasproduktion - New York och Pennsylvania är mest negativa - New York utfärdar inga nya tillstånd för borrning innan miljökonsekvensbeskrivning för hydraulisk sprickbildning tas fram - 1-3% av skiffergasresurserna har hittills utvunnits MEXIKO - Importerar ca 18% av sin naturgas 14 - Fjärde största skiffergasresurserna i världen

14 Nordamerika Naturgasmarknaden 2009 Skiffergas Produktion Konsumtion Import/(Export) Tekniskt Utvinningsbara Resurser TWh TWh % av konsumtion TWh USA Kanada (87) Mexico Totalt Kategori Betyg Kommentar Teknisk Potential * Stor potential, främst i USA, där skiffergas redan utvinns. Energisituation # Med krympande konventionella naturgasresurser i både USA och Kanada är förhoppningarna stora på skiffergas. Opinion och miljö # Miljöeffekter som t.ex. grundvattenkontaminering har blivit stora frågor i USA, främst kring Marcellus-skiffern. 15

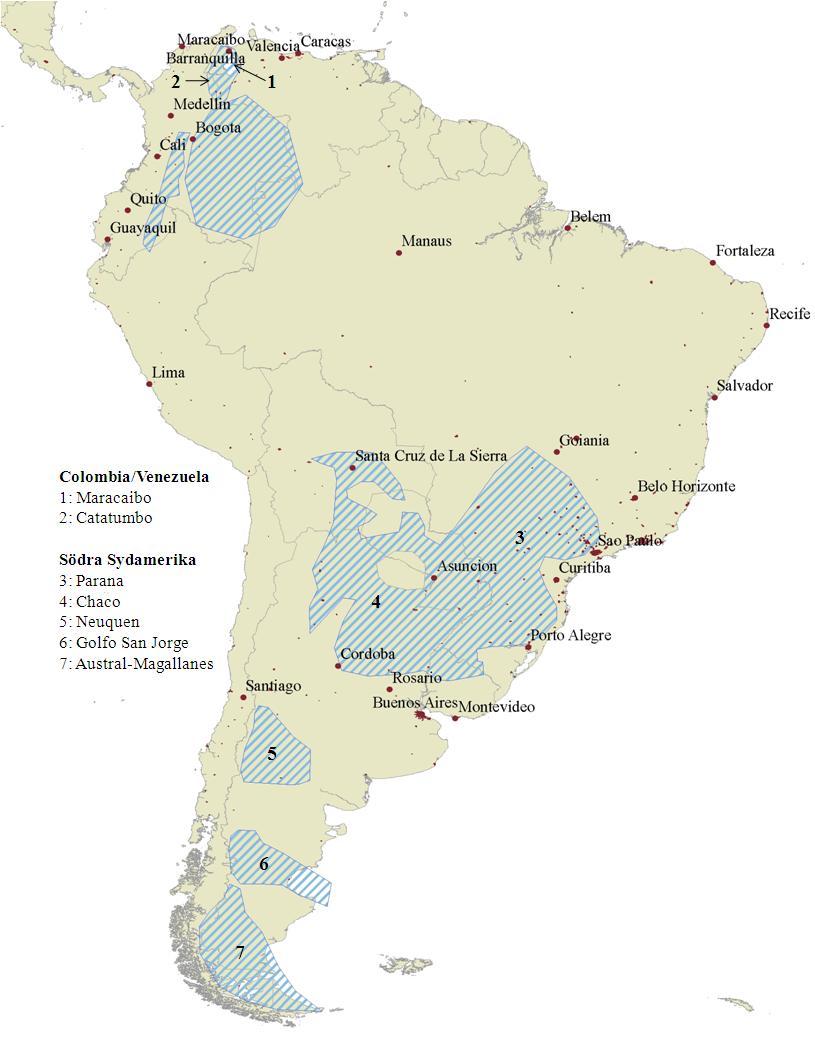

15 16 Sydamerika

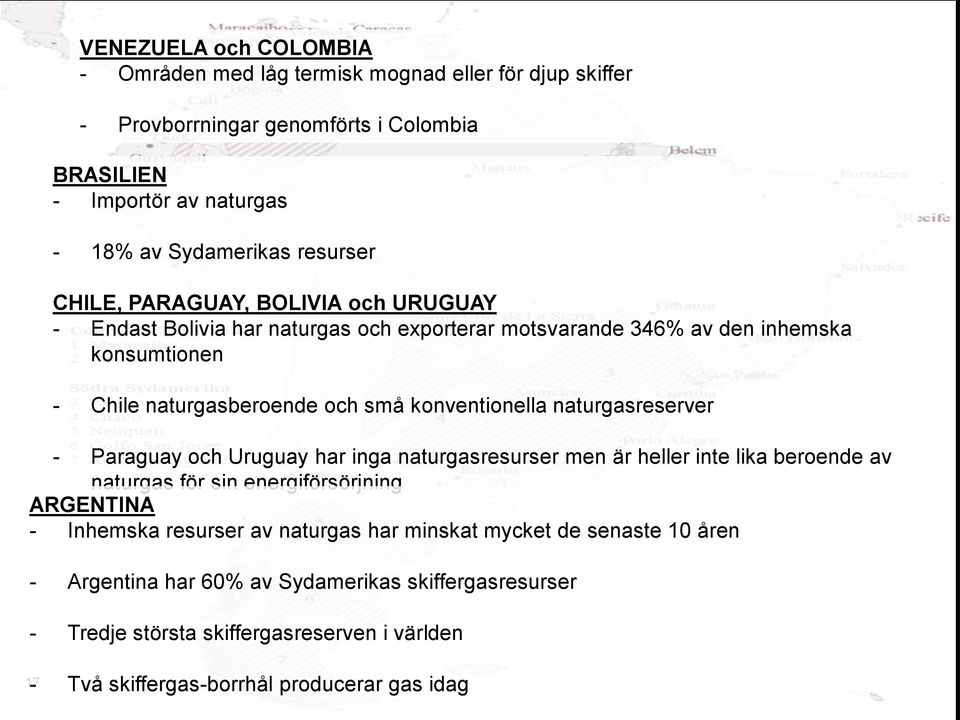

16 17 VENEZUELA och COLOMBIA - Områden med låg termisk mognad eller för djup skiffer - Provborrningar genomförts i Colombia BRASILIEN - Importör av naturgas - 18% av Sydamerikas resurser CHILE, PARAGUAY, BOLIVIA och URUGUAY - Endast Bolivia har naturgas och exporterar motsvarande 346% av den inhemska konsumtionen - Chile naturgasberoende och små konventionella naturgasreserver - Paraguay och Uruguay har inga naturgasresurser men är heller inte lika beroende av naturgas för sin energiförsörjning ARGENTINA - Inhemska resurser av naturgas har minskat mycket de senaste 10 åren - Argentina har 60% av Sydamerikas skiffergasresurser - Tredje största skiffergasreserven i världen - Två skiffergas-borrhål producerar gas idag

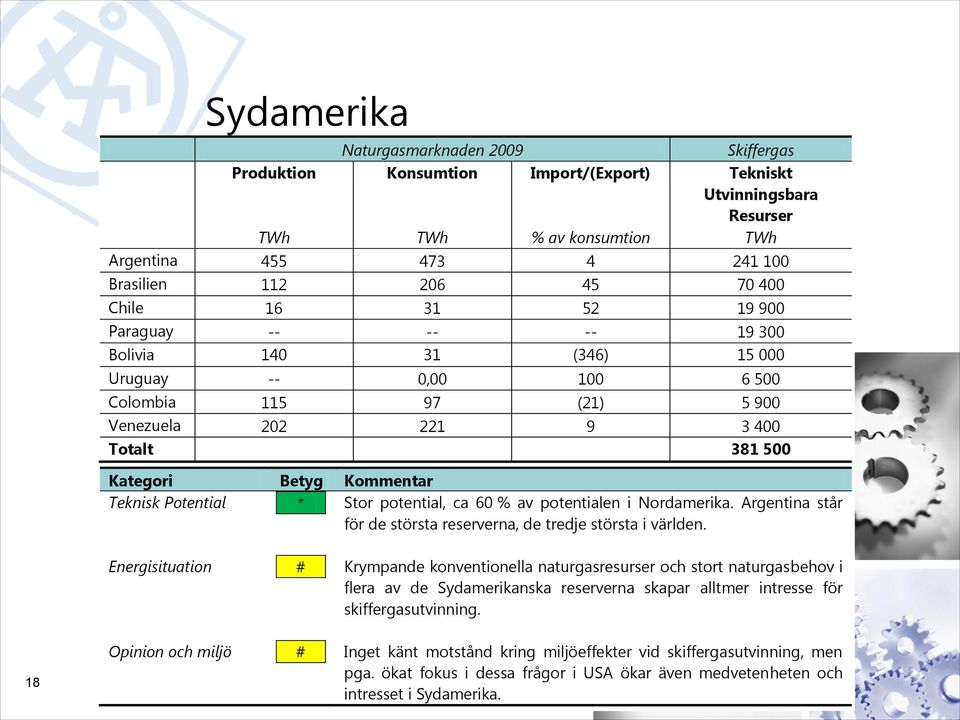

17 Sydamerika Naturgasmarknaden 2009 Skiffergas Produktion Konsumtion Import/(Export) Tekniskt Utvinningsbara Resurser TWh TWh % av konsumtion TWh Argentina Brasilien Chile Paraguay Bolivia (346) Uruguay -- 0, Colombia (21) Venezuela Totalt Kategori Betyg Kommentar Teknisk Potential * Stor potential, ca 60 % av potentialen i Nordamerika. Argentina står för de största reserverna, de tredje största i världen. Energisituation # Krympande konventionella naturgasresurser och stort naturgasbehov i flera av de Sydamerikanska reserverna skapar alltmer intresse för skiffergasutvinning. 18 Opinion och miljö # Inget känt motstånd kring miljöeffekter vid skiffergasutvinning, men pga. ökat fokus i dessa frågor i USA ökar även medvetenheten och intresset i Sydamerika.

18 19 Afrika

19 Afrika Naturgasmarknad Skiffergas Produktion Konsumtion Import/(Export) Tekniskt Utvinningsbara Resurser TWh TWh % av konsumtion TWh Sydafrika Libyen (165) Algeriet (183) Tunisien Marocko 0, Västra Sahara Totalt

20 Afrika Kategori Betyg Kommentar Teknisk Potential # Den tekniska skiffergaspotentialen i Afrika är hög, möjligtvis högre än vad som rapporterats i och med att begränsad information finns tillgänglig. Sydafrika är det land i Afrika som visat på störst potential, men även Libyen och Algeriet har potential. Energisituation # Sydafrika som är det land med största skiffergaspotential importerar 63 % av sin naturgas. Inhemsk skiffergasproduktion skulle därför kunna förändra landets energisituation genom minskat importberoende. Libyen och Algeriet är vana gasexportörer tack vare stora konventionella gasresurser. I och med de stora konventionella gasresurserna har länderna inget stort behov av skiffergasutvinning. Opinion och miljö Sydafrika har för förbjudit hydraulisk sprickbildning så trots den relativt höga potentialen och möjligheten att minska importberoendet är skiffergasutvinning inte så trolig. I Libyen och Algeriet finns ingen opinion mot skiffergasproduktion men heller inget behov då de konventionella resurserna är stora. 21

21 22 Australien

22 Australien Naturgasmarknad 2009 Skiffergas Produktion Konsumtion Import/(Export) Tekniskt Utvinningsbara Resurser TWh TWh % av konsumtion TWh (53) Kategori Betyg Kommentar Teknisk Potential # Den tekniska skiffergaspotentialen i Australien är hög. Energisituation * Australien är redan idag en stor exportör av naturgas, främst i form av LNG, varför infrastrukturen är väl utbyggd. För att behålla och till och med att stärka sin ställning som exportör är skiffergasutvinning av stort intresse i landet. Opinion och miljö * I Australien finns idag inga miljölagar som kan begränsa utvinningen av skiffergas och opinionen är generellt positiv tack vare landets möjlighet att stärka sin roll som gasexportör. 23

23 24 Asien

24 Asien Naturgasmarknad Produktion Konsumtion Import/(Export) Skiffergas Tekniskt Utvinningsbara Resurser TWh TWh % av konsumtion TWh Kina Indien Pakistan Kategori Betyg Kommentar Teknisk Potential * Skiffergaspotentialen i Asien är enorm trots att information endast finns tillgänglig för ett fåtal länder. Kina står för den mesta av denna potential, med världens uppskattade största potential. Energisituation * Kina och Indien är stora producenter och konsumenter av kol. Med inställningen att naturgasen är ett miljövänligare bränsle och det faktum att Kina har ett kraftigt ökande energibehov, skulle inhemsk skiffergasproduktion ändra landets energisituation drastiskt. Opinion och miljö * Ingen känd opinion mot skiffergasutvinning. 25

25 26 Europa

26 Skandinavien UK Tyskland Nederländerna Polen Litauen / Ryssland Ukraina Frankrike Turkiet 27

27 Europa Naturgasmarknaden 2009 Skiffergas Produktion Konsumtion Import/(Export) Tekniskt Utvinningsbara Resurser TWh TWh % av konsumtion TWh Polen Frankrike 9, Norge (2 156) Ukraina Sverige Danmark (91) Storbritannien Nederländerna (62) Turkiet Tyskland Litauen Övriga Totalt

28 Europa Kategori Betyg Kommentar Teknisk Potential # Skiffergaspotentialen i Europa är relativt låg varför Europa troligtvis inte kommer vara den del av världen som leder skiffergasutvinningen. I flera av Europas länder talar dock energisituationen för en framtida utvinning av skiffergas. Energisituation # Flera av Europas länder är starkt beroende av naturgasimporter och/eller har en hög kolanvändning. I dessa länder skulle inhemsk skiffergasproduktion kunna förändra energisituationen drastiskt. Andra länder i Europa har idag redan en stor andel förnybara energikällor i sin energimix och ser skiffergasen som en delvis olämplig fossil energikälla. Opinion och miljö # Hur mycket de potentiella miljöeffekterna påverkar ländernas syn på skiffergasutvinning i Europa varierar, dels pga. skillnaderna i ländernas energisituation som nämns ovan. Frankrike har t.ex. förbjudit hydraulisk sprickbildning medan Polen utvecklats till en lobbyist för skiffergasutvinning. 29

29 Kina USA Argentina Mexico Sydafrika Australien Kanada Libyen Algeriet Brasilien Polen Frankrike Chile Indien Paraguay Pakistan Bolivia Ukraina Sverige Danmark Uruguay Storbritannien Colombia Tunisien Nederländerna Turkiet Venezuela Marocko Norge Tyskland Västra Sahara Litauen TRR (TWh) Skiffergaspotential

30 Miljöpåverkan Vattenanvändning Föroreningar till vatten Utsläpp till luft Påverkan på landskapet Jordbävningar 31

31 Miljöpåverkan Vattenanvändning Föroreningar till vatten Utsläpp till luft - Borrning vatten för kylning - Mest vattenintensiva processen är hydraulisk sprickbildning - Genomsnittlig vattenförbrukning vid hydraulisk sprickbildning är m3 - Motsvarande staden New Yorks vattenförbrukning under 7 minuter - För brunn-borrning behövs mellan m3 Påverkan på landskapet Jordbävningar 32

32 Miljöpåverkan Vattenanvändning Föroreningar till vatten Utsläpp till luft Påverkan på landskapet Jordbävningar 33

33 Vattenanvändning 34 Vatten och Sand; 99,51% Surfactant; 0,085% KCL; 0,06% Gelling Agent; 0,056% Scale Inhibitor; 0,043% ph Adjusting Agent; 0,011% Breaker; 0,01% Crosslinker; 0,007% Iron Control; 0,004% Corrosion Inhibitor; 0,002% Biocide; 0,001% Acid; 0,123% Friction Reducer; 0,088%

34 35 Barnett Shale

35 Miljöpåverkan Vattenanvändning Föroreningar till vatten Utsläpp till luft Påverkan på landskapet Jordbävningar 36

36 Utsläpp av växthusgaser g CO2e/kWh 1200,0 1000,0 Hultman et al. Jiang et al. Directorate General Skone, Timothy Livscykelutsläpp ur ett 100-årsperspektiv 800,0 600,0 400,0 200,0 0,0 Skiffergas Konventionell gas Kol 37

37 Miljöpåverkan Vattenanvändning Föroreningar till vatten Utsläpp till luft Påverkan på landskapet Jordbävningar 38

38 Skiffergasens framgångsfaktorer i USA Stora skiffergasfyndigheter, stora arealer Väl utvecklad serviceindustri Generös tilldelning av tillstånd för prospektering Lätt att få tillgång till mark Minskande inhemska gasreserver Ökade gaspriser Statliga subventioner 39

39 Produktionskostnader för naturgas Konventionell gas Gas i sandsten (Tight gas) Skiffergas Kolbäddsmetan (CoalBed-Methane) $/MBtu kr/mwh $/MBtu kr/mwh $/MBtu kr/mwh $/MBtu kr/mwh Östra Europa och Euroasien Mellanöstern Asien/Stilla Havsregionen NordAmerika Latinamerika Afrika OECD Europa World Källa: World Energy Outlook 2011, IEA 40

40 Produktionskostnader Fyndighets- och utvecklingskostnader Driftskostnader 80 % Allmänna och administrativa kostnader Räntekostnader 41

41 Fyndighets- och utvecklingskostnader Borrnings- och färdigställandekostnader KOSTNADER FÖR FÄRDIGSTÄLLANDE: 50 % Lokalisering; 5 % BORRNINGSKOSTNADER : 50 % Hydraulisk sprickbildning 33% Inkapsling; 13 % Cementering, borrning; 19 % Perforering, returflöde av vatten etc; 15 % Rörläggning och utrustning ovan mark; 2 % Anläggande av borrigg; - 13 % 42

42 Utveckling av produktionskostnaderna Krävs ett gaspris på ca 6 USD/MBtu På kort sikt - minskade produktionskostnaderna genom kortare borrtider, ökade utvinningsgrader mm På lång sikt - indikationer om ökade kostnader pga: Ökat antal hydraulisk sprickbildning per källa Minskad produktion över tid Ev. restriktioner för produktionen som t.ex striktare miljölagstiftning och regler för tillträde till mark 43

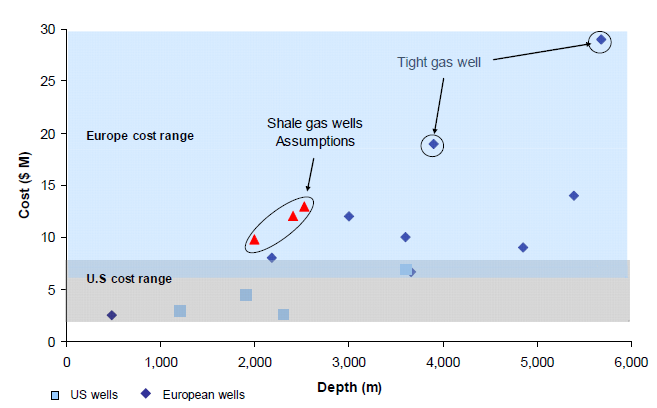

43 44 Högre produktionskostnader i Europa än i USA

44 Jämförelse av kostnader för nya gaskällor i Europa 2020 Lägg in bild från sid 79 (kap 8.7) 45

45 Påverkan på gasmarknaden USA gått från stor naturgasimportör till självförsörjande på naturgas Överskott på LNG i Europa och Asien => sjunkande priser på naturgas under Därefter stora prisskillnader mellan USA och Europa samt Asien 46

46 Påverkan på gasmarknaden Ökad gasvolymer som handlas på spotmarknaden i Europa och Asien Ökad konkurrens på utbudssidan => minskad betydelse av leveransavtal med oljeindexering Totala utvinningsbara resurserna av naturgas i världen har fördubblats => förbättrade förutsättningar för ökad gasanvändning Kan leda till ökad försörjningstrygghet för många länder 47

47 Slutsatser Skiffergas kommer troligen ha stor påverkan på den globala gasmarknaden Viktiga faktorer för skiffergasutvinning är: Energiförsörningsituationen, Tillgång till gasinfrastruktur, Lagstiftning för olje- och gasutvinning, miljölagstiftning Opinion 48

48 Slutsatser Länder med bäst förutsättning är USA, Mexiko, Kanada, Kina, Australien och Polen Ingen större produktion förväntas i Europa till 2020 pga. för höga produktionskostnader Resultatet av EPAs utredning om produktionens miljöpåverkan av stor betydelse för skiffergasens framtid Stor vattenanvändning och risken för förorening av grundvatten viktigaste miljöfrågorna Påverkan på landskapet troligen viktig fråga i tätbefolkade områden som Europa 49
