1 DIGITALKAMERA Användarhandbok Se

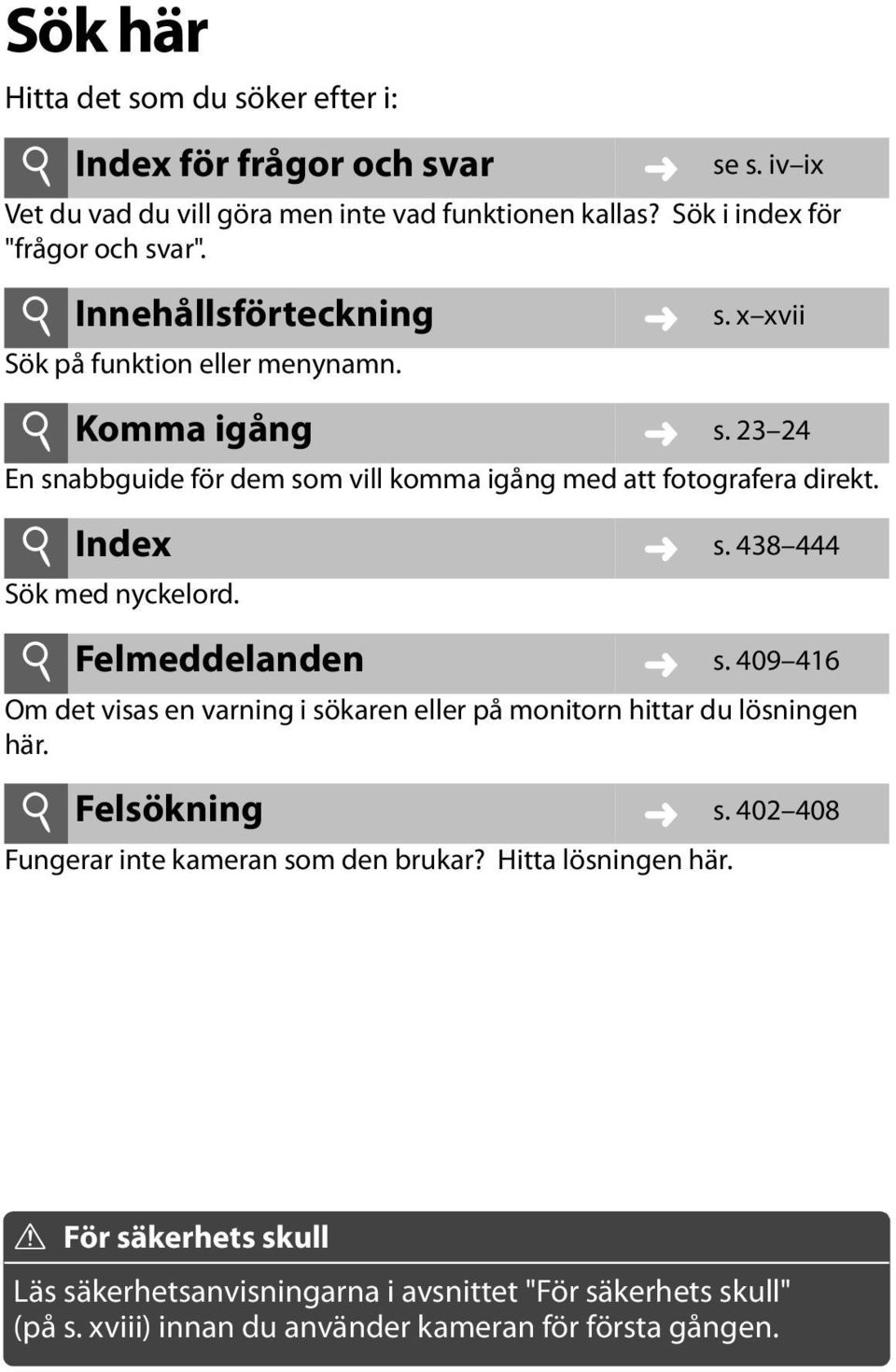

2 Sök här Hitta det som du söker efter i: i Index för frågor och svar se s. iv ix Vet du vad du vill göra men inte vad funktionen kallas? Sök i index för "frågor och svar". i Innehållsförteckning Sök på funktion eller menynamn. s. x xvii i Komma igång s En snabbguide för dem som vill komma igång med att fotografera direkt. i Index Sök med nyckelord. s i Felmeddelanden s Om det visas en varning i sökaren eller på monitorn hittar du lösningen här. i Felsökning s Fungerar inte kameran som den brukar? Hitta lösningen här. A För säkerhets skull Läs säkerhetsanvisningarna i avsnittet "För säkerhets skull" (på s. xviii) innan du använder kameran för första gången.

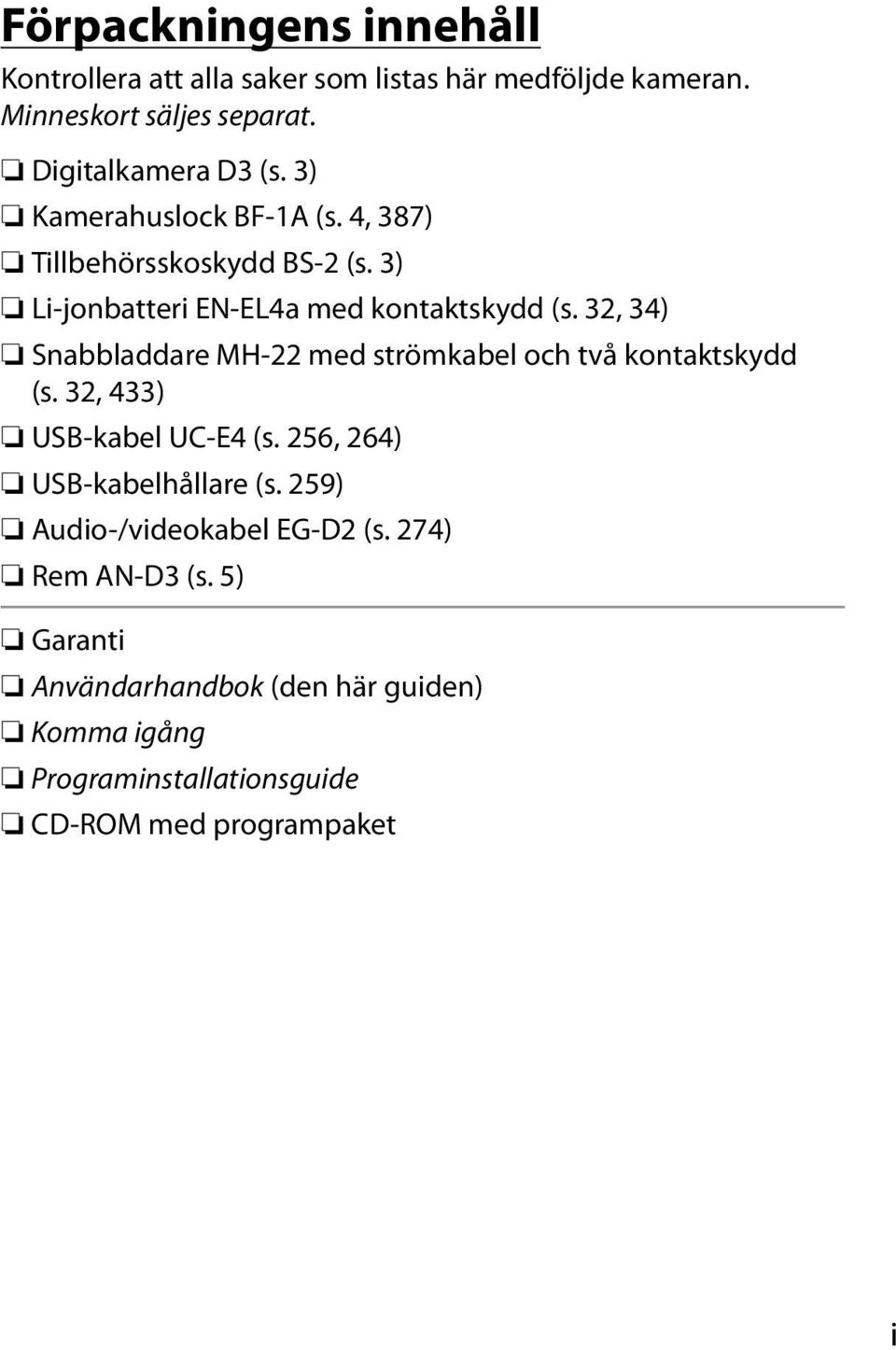

3 Förpackningens innehåll Kontrollera att alla saker som listas här medföljde kameran. Minneskort säljes separat. Digitalkamera D3 (s. 3) Kamerahuslock BF-1A (s. 4, 387) Tillbehörsskoskydd BS-2 (s. 3) Li-jonbatteri EN-EL4a med kontaktskydd (s. 32, 34) Snabbladdare MH-22 med strömkabel och två kontaktskydd (s. 32, 433) USB-kabel UC-E4 (s. 256, 264) USB-kabelhållare (s. 259) Audio-/videokabel EG-D2 (s. 274) Rem AN-D3 (s. 5) Garanti Användarhandbok (den här guiden) Komma igång Programinstallationsguide CD-ROM med programpaket i

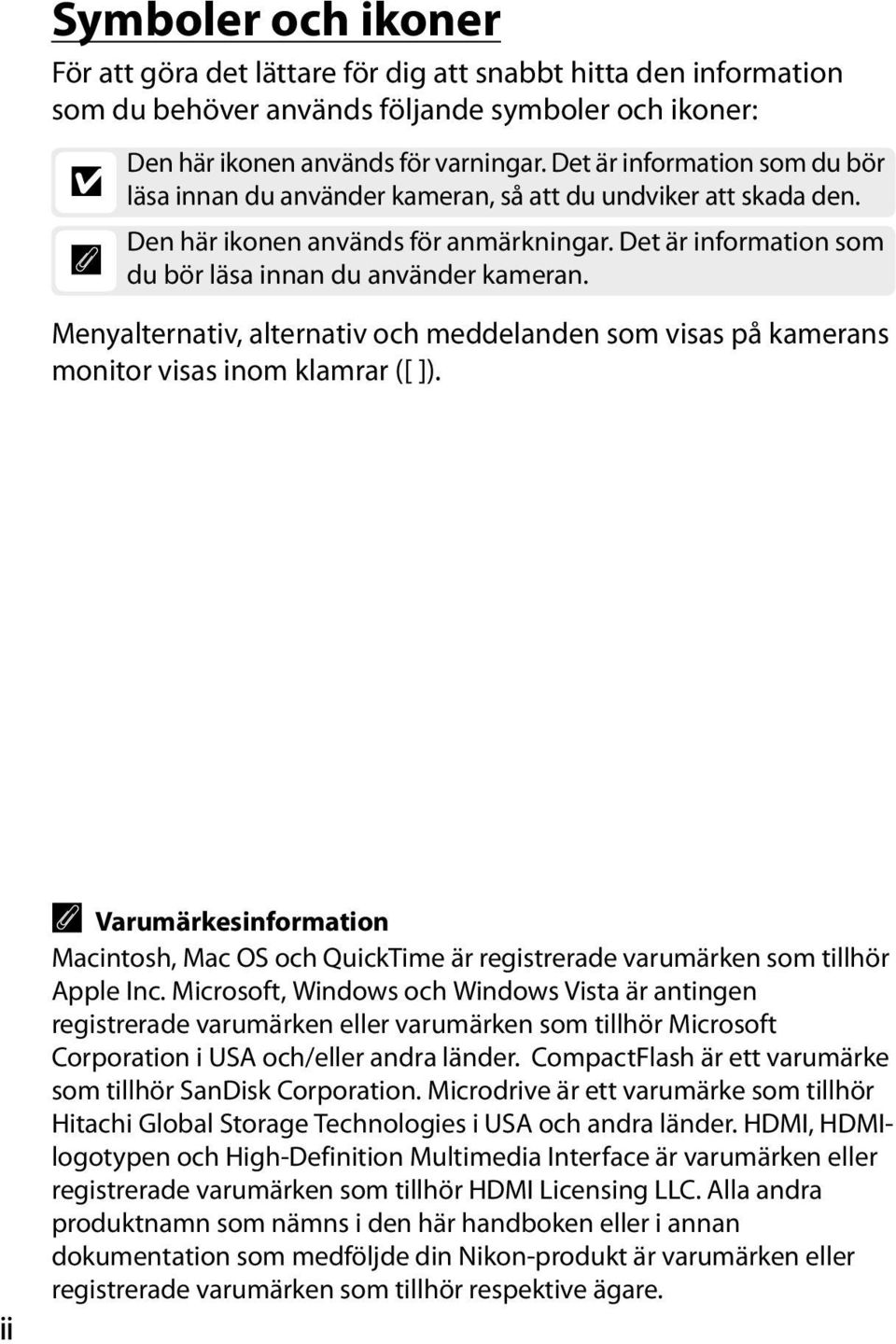

4 Symboler och ikoner För att göra det lättare för dig att snabbt hitta den information som du behöver används följande symboler och ikoner: D A Den här ikonen används för varningar. Det är information som du bör läsa innan du använder kameran, så att du undviker att skada den. Den här ikonen används för anmärkningar. Det är information som du bör läsa innan du använder kameran. Menyalternativ, alternativ och meddelanden som visas på kamerans monitor visas inom klamrar ([ ]). ii A Varumärkesinformation Macintosh, Mac OS och QuickTime är registrerade varumärken som tillhör Apple Inc. Microsoft, Windows och Windows Vista är antingen registrerade varumärken eller varumärken som tillhör Microsoft Corporation i USA och/eller andra länder. CompactFlash är ett varumärke som tillhör SanDisk Corporation. Microdrive är ett varumärke som tillhör Hitachi Global Storage Technologies i USA och andra länder. HDMI, HDMIlogotypen och High-Definition Multimedia Interface är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC. Alla andra produktnamn som nämns i den här handboken eller i annan dokumentation som medföljde din Nikon-produkt är varumärken eller registrerade varumärken som tillhör respektive ägare.

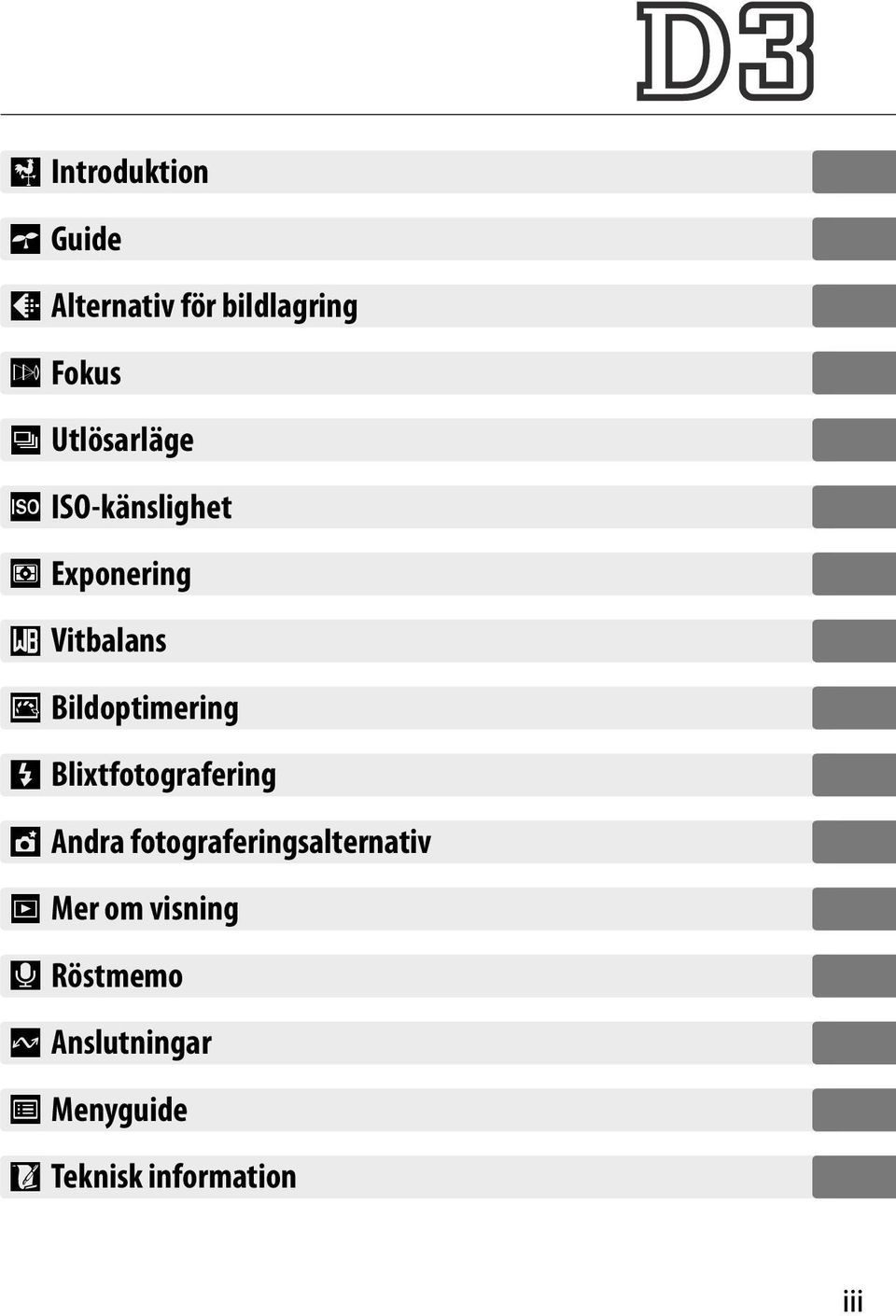

5 X Introduktion s Guide d Alternativ för bildlagring N Fokus k Utlösarläge S ISO-känslighet Z Exponering r Vitbalans J Bildoptimering l Blixtfotografering t Andra fotograferingsalternativ I Mer om visning e Röstmemo Q Anslutningar U Menyguide n Teknisk information iii

6 Index för frågor och svar Hitta vad du söker med hjälp av det här indexet. Nya funktioner Fråga Nyckelfras Se sidan Hur fotograferar jag i formatet 35 mm? Bildområde 60 Hur tar jag NEF (RAW)-foton av hög kvalitet? 14 bitars NEF (RAW) 68 Hur lagrar jag bilder med två minneskort? Fack 2 71 Kan jag använda monitorn som sökare? Livevisning 90 Går det att kontrollera hur foton bearbetas? Bildkontroller 166 Hur bevarar jag detaljer i skuggorna och högdagrarna? Aktiv D-Lighting 185 Hur fokuserar jag på ett motiv som rör sig på ett oförutsägbart sätt? 3D-följning 307 Går det att justera fokus separat för olika objektiv? AF-finjustering 358 Kamerainställning Fråga Nyckelfras Se sidan Hur fokuserar jag sökaren? Sökarens fokus 47 Hur förhindrar jag att monitorn stängs av? Monitor av-fördröjning 318 Hur förhindrar jag att indikatorerna för slutartid och bländare stängs av? Automätning av 50, 317 iv

7 Fråga Nyckelfras Se sidan Hur ställer jag klockan? Hur ställer jag om klockan till sommartid? Hur ändrar jag tidszonen vid resor? Hur justerar jag ljusstyrkan för monitorn för menyer eller visning? Världstid LCD-ljushet 40, Hur återställer jag standardinställningarna? Tvåknapps-återställning 206 Hur återställer jag till standard för Återställ fotograferingsmenyn? fotograferingsmenyn 293 Hur återställer jag Nollställ anpassade standardinställningarna? inställn. 303 Hur ändrar jag fördröjningen av självutlösaren? Självutlösarfördröjning 318 Går det att kasta om den elektroniska analoga exponeringsdisplayen? Kasta om indikatorer 343 Kan jag visa menyerna på något annat språk? Språk (Language) 347 Går det att spara menyinställningar och Spara/ladda använda dem på olika D3-kameror? inställningar 355 Menyer och visning Fråga Nyckelfras Se sidan Hur får jag mer information om en meny? Hjälp 31 Hur använder jag menyerna? Använda menyerna 26 Vad betyder de här indikatorerna? Vilken information finns på fotograferingsinformationsskärmen? Vad betyder den här varningen? Sökare, kontrollpaneler, fotograferingsinformationsskärm Felmeddelanden och indikatorer 8, 10, 12, 14 Hur mycket laddning finns kvar i Batterinivå 48 batteriet? Hur får jag mer information om batteriet? Batteriinformation v

8 Fråga Nyckelfras Se sidan Hur förhindrar jag att filnumret återställs när jag sätter i ett nytt minneskort? Filnummersekvens 321 Hur återställer jag filnumreringen till noll? Hur rengör jag kameran eller objektivet? Rengöra kameran 390 Ta foton Fråga Nyckelfras Se sidan Hur många bilder till kan jag ta med det Antal återstående här kortet? exponeringar 49 Hur tar jag större bilder? Bildkvalitet och Hur får jag plats med fler bilder på bildstorlek minneskortet? 65, 69 Kan jag påverka kamerans fokusering? Autofokus 73 Hur tar jag många bilder snabbt? Utlösarläge 86 Går det att ändra bildhastigheten? Bildhastighet 88, 320 Kan jag ta självporträtt? Självutlösarläge 103 Kan jag ta bilder i svagt ljus utan blixt? ISO-känslighet 108 Kan den ISO-känslighet jag väljer justeras Automatisk ISOkänslighet för bästa möjliga exponering? 110 Hur gör jag rörliga motiv skarpa eller oskarpa? Hur kan jag göra detaljer i bakgrunden oskarpa eller få fokus på både förgrund och bakgrund? Exponeringsläge f (slutartidsstyrd bländarautomatik) Exponeringsläge g (bländarstyrd tidsautomatik) vi

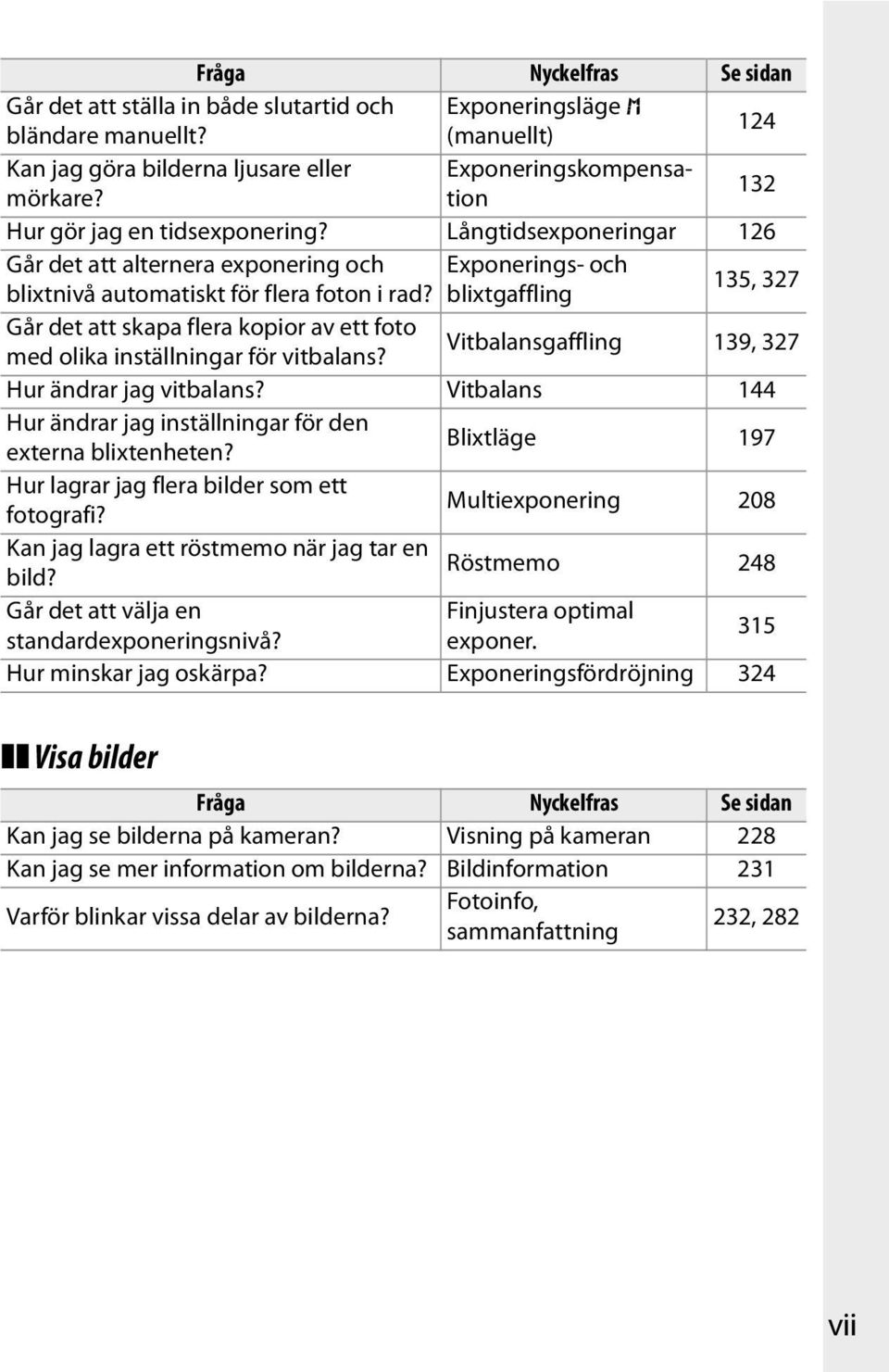

9 Fråga Nyckelfras Se sidan Går det att ställa in både slutartid och Exponeringsläge h bländare manuellt? (manuellt) 124 Kan jag göra bilderna ljusare eller Exponeringskompensation mörkare? 132 Hur gör jag en tidsexponering? Långtidsexponeringar 126 Går det att alternera exponering och Exponerings- och blixtnivå automatiskt för flera foton i rad? blixtgaffling 135, 327 Går det att skapa flera kopior av ett foto med olika inställningar för vitbalans? Vitbalansgaffling 139, 327 Hur ändrar jag vitbalans? Vitbalans 144 Hur ändrar jag inställningar för den externa blixtenheten? Blixtläge 197 Hur lagrar jag flera bilder som ett fotografi? Multiexponering 208 Kan jag lagra ett röstmemo när jag tar en bild? Röstmemo 248 Går det att välja en Finjustera optimal standardexponeringsnivå? exponer. 315 Hur minskar jag oskärpa? Exponeringsfördröjning 324 Visa bilder Fråga Nyckelfras Se sidan Kan jag se bilderna på kameran? Visning på kameran 228 Kan jag se mer information om bilderna? Bildinformation 231 Varför blinkar vissa delar av bilderna? Fotoinfo, sammanfattning 232, 282 vii

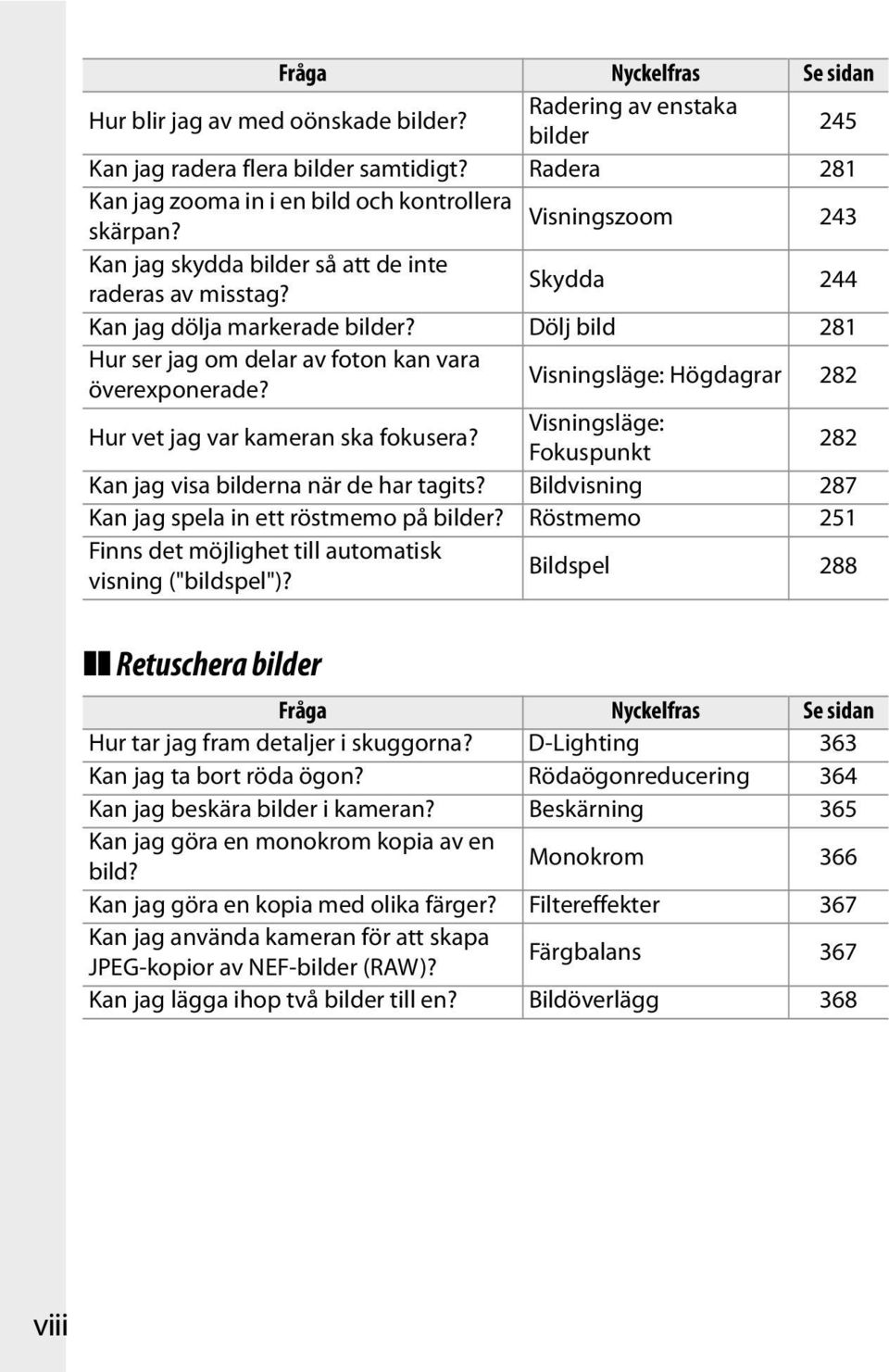

10 Fråga Nyckelfras Se sidan Hur blir jag av med oönskade bilder? Radering av enstaka bilder 245 Kan jag radera flera bilder samtidigt? Radera 281 Kan jag zooma in i en bild och kontrollera skärpan? Visningszoom 243 Kan jag skydda bilder så att de inte raderas av misstag? Skydda 244 Kan jag dölja markerade bilder? Dölj bild 281 Hur ser jag om delar av foton kan vara överexponerade? Visningsläge: Högdagrar 282 Hur vet jag var kameran ska fokusera? Visningsläge: Fokuspunkt 282 Kan jag visa bilderna när de har tagits? Bildvisning 287 Kan jag spela in ett röstmemo på bilder? Röstmemo 251 Finns det möjlighet till automatisk visning ("bildspel")? Bildspel 288 Retuschera bilder Fråga Nyckelfras Se sidan Hur tar jag fram detaljer i skuggorna? D-Lighting 363 Kan jag ta bort röda ögon? Rödaögonreducering 364 Kan jag beskära bilder i kameran? Beskärning 365 Kan jag göra en monokrom kopia av en bild? Monokrom 366 Kan jag göra en kopia med olika färger? Filtereffekter 367 Kan jag använda kameran för att skapa JPEG-kopior av NEF-bilder (RAW)? Färgbalans 367 Kan jag lägga ihop två bilder till en? Bildöverlägg 368 viii

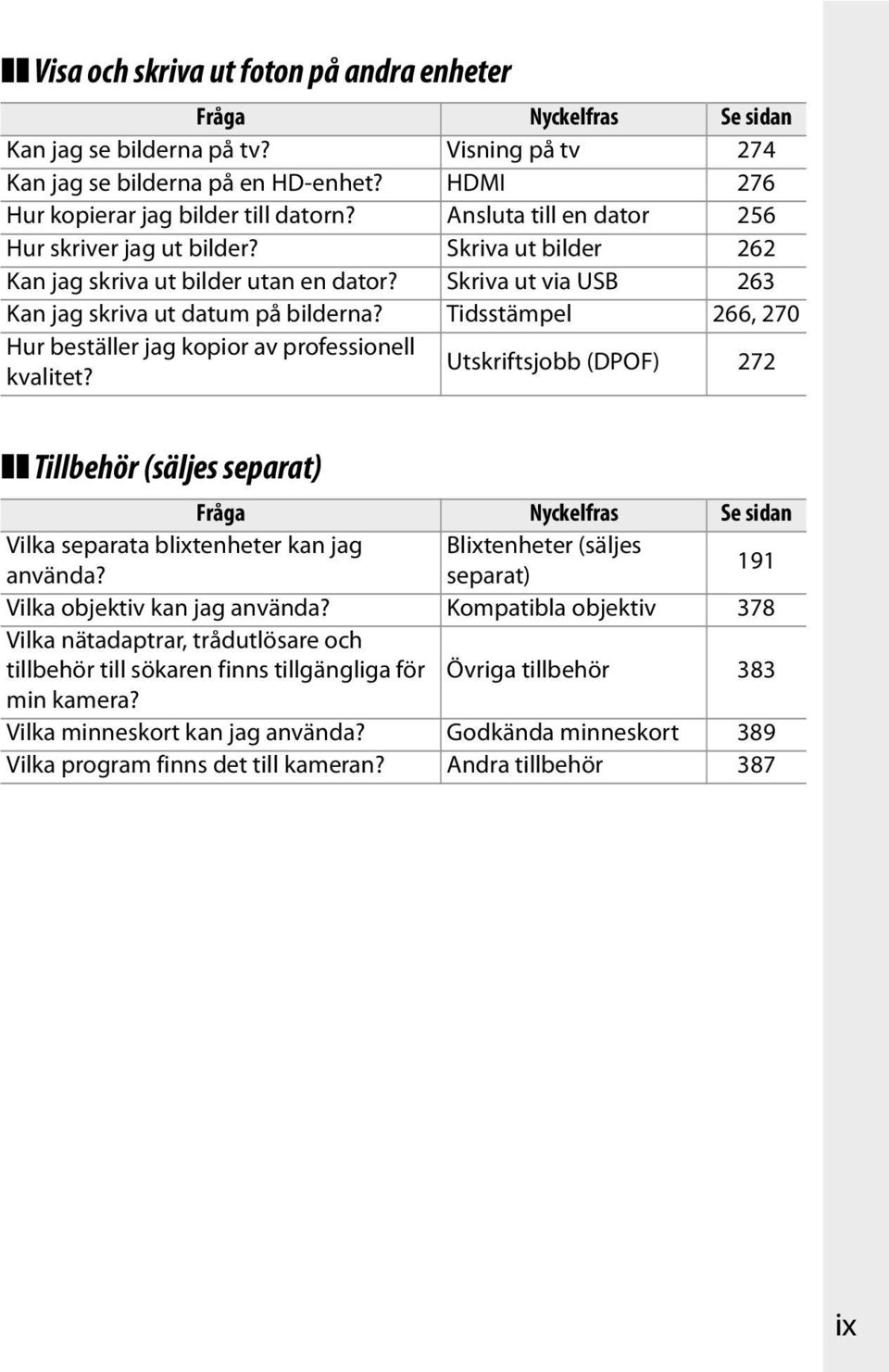

11 Visa och skriva ut foton på andra enheter Fråga Nyckelfras Se sidan Kan jag se bilderna på tv? Visning på tv 274 Kan jag se bilderna på en HD-enhet? HDMI 276 Hur kopierar jag bilder till datorn? Ansluta till en dator 256 Hur skriver jag ut bilder? Skriva ut bilder 262 Kan jag skriva ut bilder utan en dator? Skriva ut via USB 263 Kan jag skriva ut datum på bilderna? Tidsstämpel 266, 270 Hur beställer jag kopior av professionell kvalitet? Utskriftsjobb (DPOF) 272 Tillbehör (säljes separat) Fråga Nyckelfras Se sidan Vilka separata blixtenheter kan jag Blixtenheter (säljes använda? separat) 191 Vilka objektiv kan jag använda? Kompatibla objektiv 378 Vilka nätadaptrar, trådutlösare och tillbehör till sökaren finns tillgängliga för Övriga tillbehör 383 min kamera? Vilka minneskort kan jag använda? Godkända minneskort 389 Vilka program finns det till kameran? Andra tillbehör 387 ix

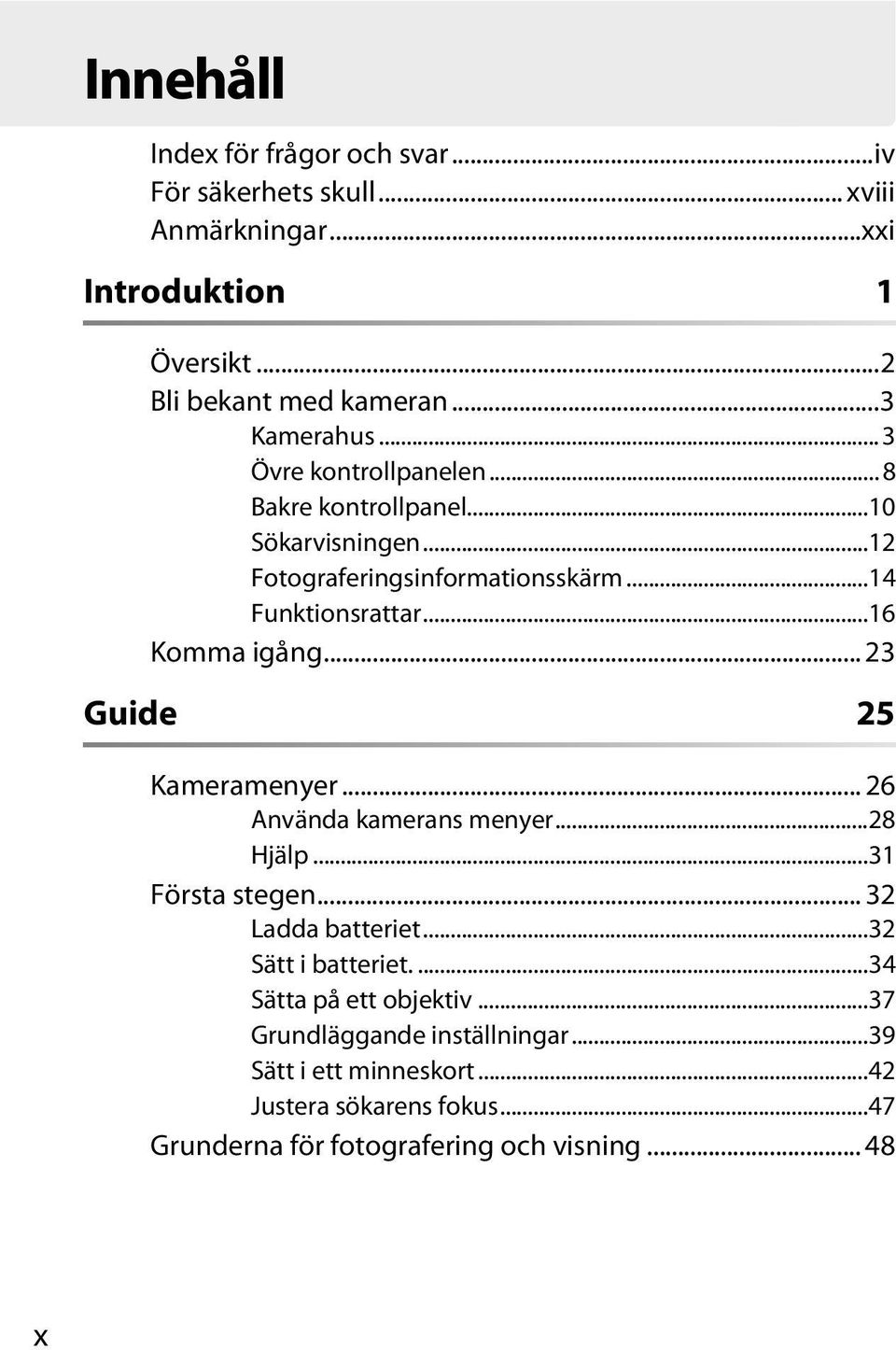

12 Innehåll Index för frågor och svar...iv För säkerhets skull... xviii Anmärkningar...xxi Introduktion 1 Översikt...2 Bli bekant med kameran...3 Kamerahus... 3 Övre kontrollpanelen... 8 Bakre kontrollpanel...10 Sökarvisningen...12 Fotograferingsinformationsskärm...14 Funktionsrattar...16 Komma igång Guide 25 Kameramenyer Använda kamerans menyer...28 Hjälp...31 Första stegen Ladda batteriet...32 Sätt i batteriet Sätta på ett objektiv...37 Grundläggande inställningar...39 Sätt i ett minneskort...42 Justera sökarens fokus...47 Grunderna för fotografering och visning x

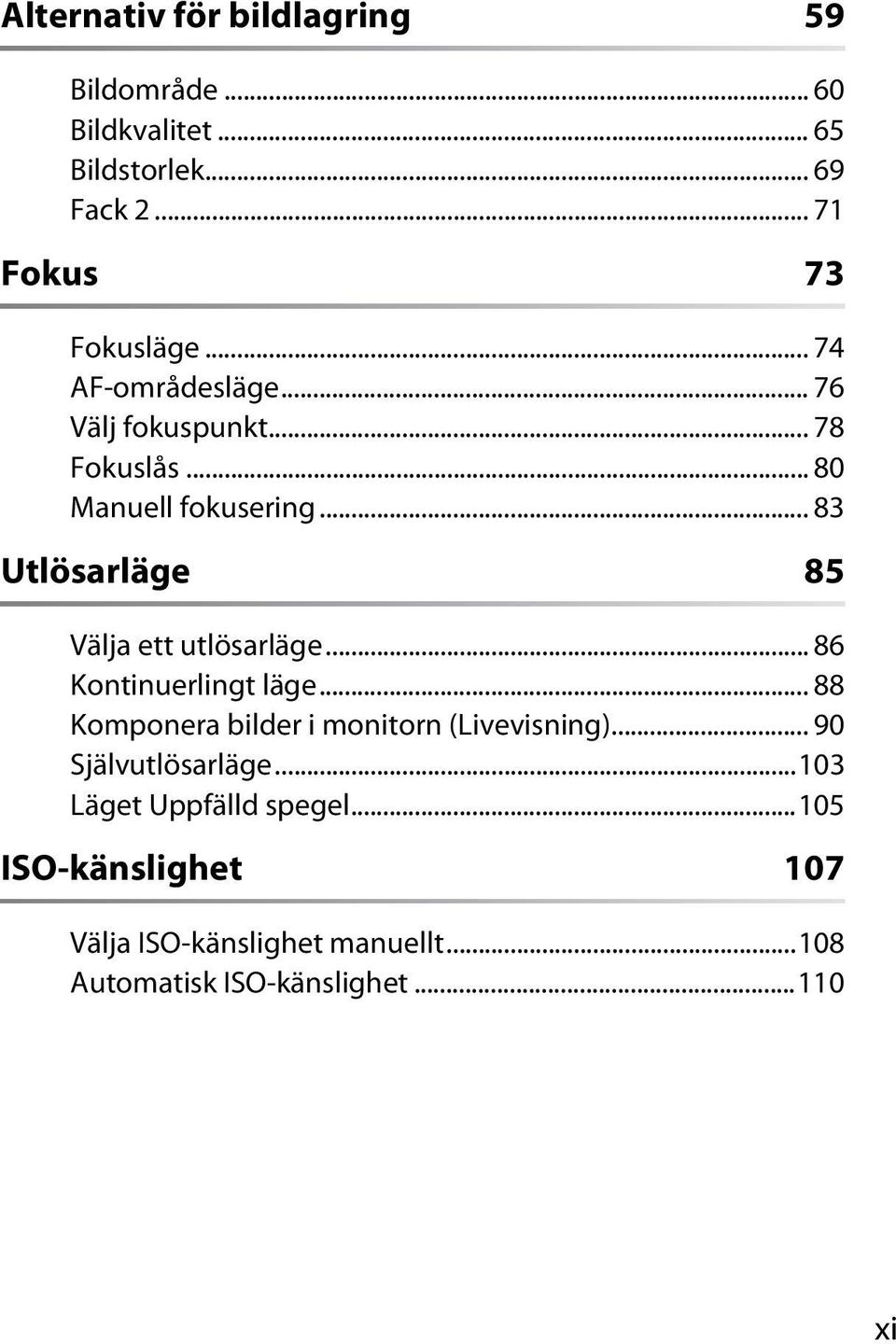

13 Alternativ för bildlagring 59 Bildområde Bildkvalitet Bildstorlek Fack Fokus 73 Fokusläge AF-områdesläge Välj fokuspunkt Fokuslås Manuell fokusering Utlösarläge 85 Välja ett utlösarläge Kontinuerlingt läge Komponera bilder i monitorn (Livevisning) Självutlösarläge Läget Uppfälld spegel ISO-känslighet 107 Välja ISO-känslighet manuellt Automatisk ISO-känslighet xi

14 Exponering 113 Mätning Exponeringsläge e: Programautomatik f: Slutartidsstyrd bländarautomatik g: Bländarstyrd tidsautomatik h: Manuell Slutartids- och bländarlås Autoexponeringslås (AE) Exponeringskompensation Gaffling Vitbalans 143 Alternativ för vitbalans Finjustering av vitbalans Välja en färgtemperatur Förinställ manuellt Bildoptimering 165 Bildkontroller Skapa anpassade bildkontroller Aktiv D-Lighting Färgrymd Blixtfotografering 189 xii Nikon Creative Lighting System (CLS) Kompatibla blixtenheter CLS-kompatibla blixtenheter Andra blixtenheter i-ttl-blixtkontroll Blixtlägen...197

15 FV-lås Blixtkontakter Andra fotograferingsalternativ 205 Tvåknapps-återställning: Återställning av standardinställningarna Multiexponering Intervalltimerfotografering Icke-CPU-objektiv Använda en GPS-enhet Mer om visning 227 Helskärmsvisning Bildinformation Visa flera bilder: Visning av miniatyrbilder Ta en närmare titt: Visningszoom Skydda bilder från radering Radering av enskilda bilder Röstmemo 247 Spela in röstmemon Spela upp röstmemon Anslutningar 255 Ansluta till en dator Direkt USB-anslutning Trådlösa nätverk och Ethernet-nätverk Skriva ut bilder Direkt USB-anslutning Visa bilder på en tv Enheter med standarddefinition HD-enheter xiii

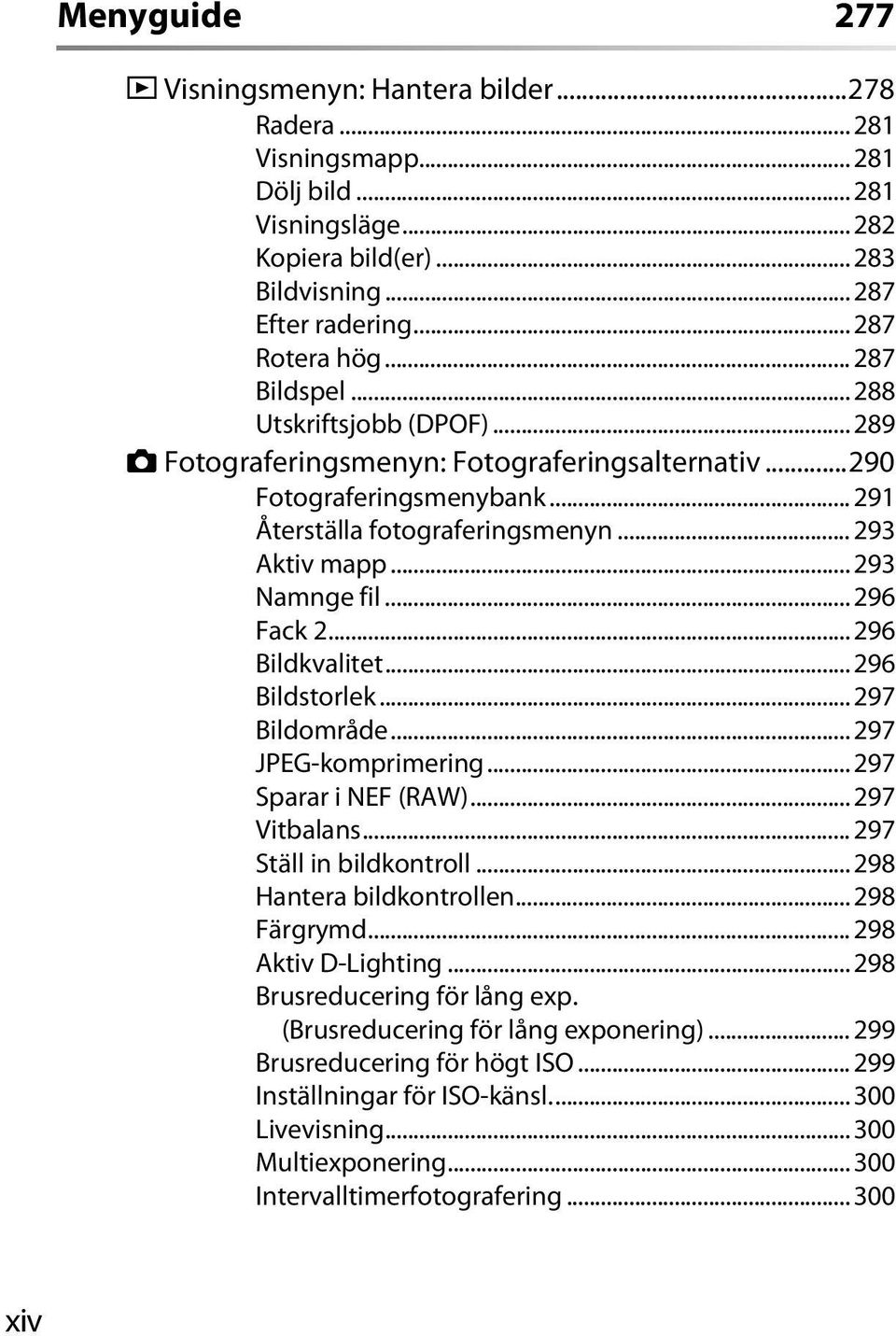

16 Menyguide 277 D Visningsmenyn: Hantera bilder Radera Visningsmapp Dölj bild Visningsläge Kopiera bild(er) Bildvisning Efter radering Rotera hög Bildspel Utskriftsjobb (DPOF) C Fotograferingsmenyn: Fotograferingsalternativ Fotograferingsmenybank Återställa fotograferingsmenyn Aktiv mapp Namnge fil Fack Bildkvalitet Bildstorlek Bildområde JPEG-komprimering Sparar i NEF (RAW) Vitbalans Ställ in bildkontroll Hantera bildkontrollen Färgrymd Aktiv D-Lighting Brusreducering för lång exp. (Brusreducering för lång exponering) Brusreducering för högt ISO Inställningar för ISO-känsl Livevisning Multiexponering Intervalltimerfotografering xiv

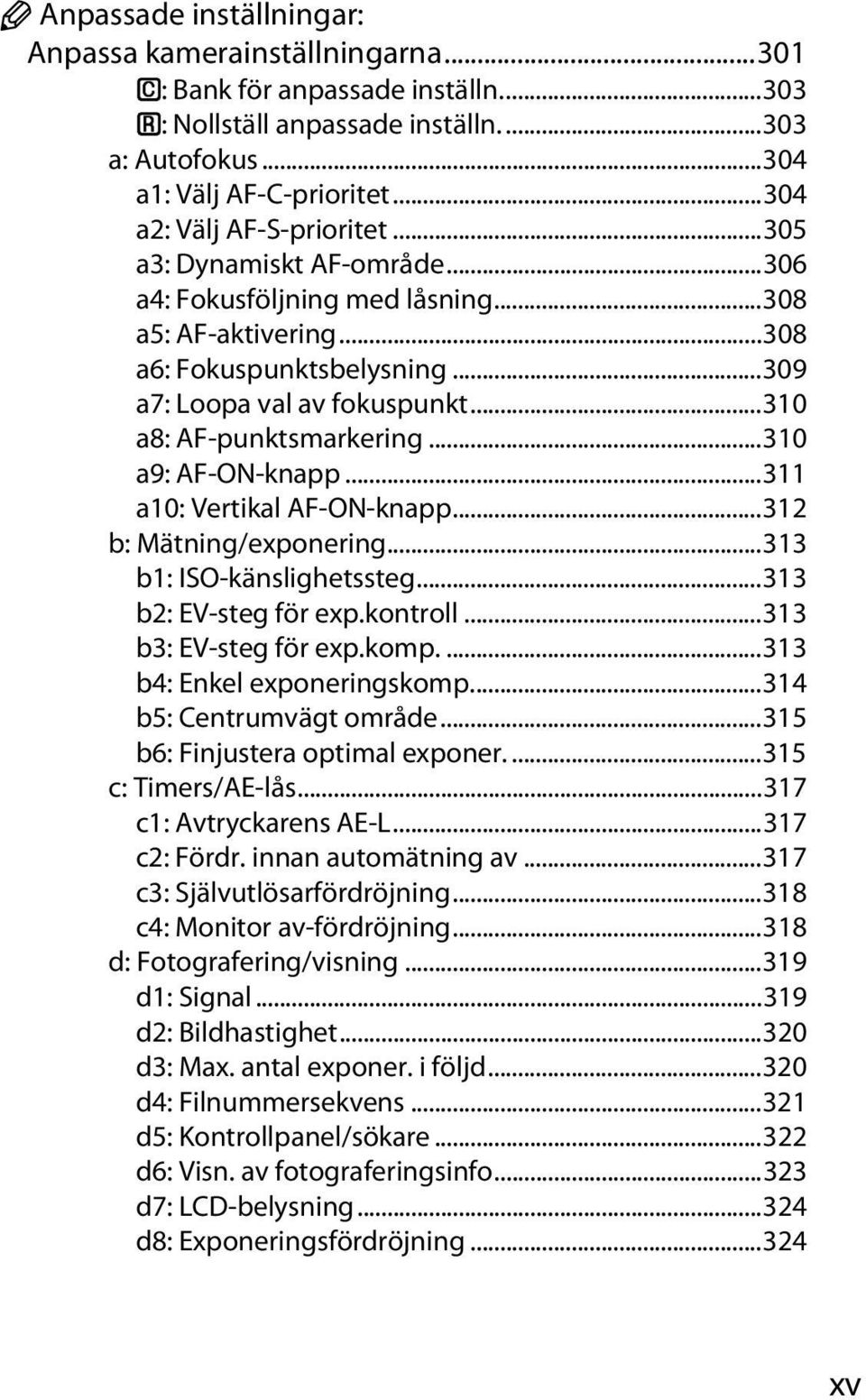

17 A Anpassade inställningar: Anpassa kamerainställningarna B: Bank för anpassade inställn A: Nollställ anpassade inställn a: Autofokus a1: Välj AF-C-prioritet a2: Välj AF-S-prioritet a3: Dynamiskt AF-område a4: Fokusföljning med låsning a5: AF-aktivering a6: Fokuspunktsbelysning a7: Loopa val av fokuspunkt a8: AF-punktsmarkering a9: AF-ON-knapp a10: Vertikal AF-ON-knapp b: Mätning/exponering b1: ISO-känslighetssteg b2: EV-steg för exp.kontroll b3: EV-steg för exp.komp b4: Enkel exponeringskomp b5: Centrumvägt område b6: Finjustera optimal exponer c: Timers/AE-lås c1: Avtryckarens AE-L c2: Fördr. innan automätning av c3: Självutlösarfördröjning c4: Monitor av-fördröjning d: Fotografering/visning d1: Signal d2: Bildhastighet d3: Max. antal exponer. i följd d4: Filnummersekvens d5: Kontrollpanel/sökare d6: Visn. av fotograferingsinfo d7: LCD-belysning d8: Exponeringsfördröjning xv

18 xvi e: Gaffling/blixt e1: Blixtsynktid e2: Blixtslutartid e3: Modelleringsblixt e4: Autogafflingsinställning e5: Autogaffling (M-läge) e6: Gafflingsföljd f: Reglage f1: Multiväljarens mittknapp f2: Multiväljare f3: Fotoinfo/visning f4: Tilldela FUNC.-knapp f5: Ange granskningsknapp f6: Tilldela AE-L/AF-L-knapp f7: Anpassa funktionsrattar f8: Släpp knapp och använd ratt f9: Om inget minneskort finns? f10: Kasta om indikatorer B Inställningsmenyn: Kamerainställning Formatera minneskort LCD-ljushet Fälla upp spegeln för rengör Videoläge HDMI Världstid Språk (Language) Bildkommentar Automatisk bildrotering Röstmemo Spela över röstmemo Röstmemoknapp Ljudutgång USB Referensbild för damm Batteriinformation Trådlös sändare

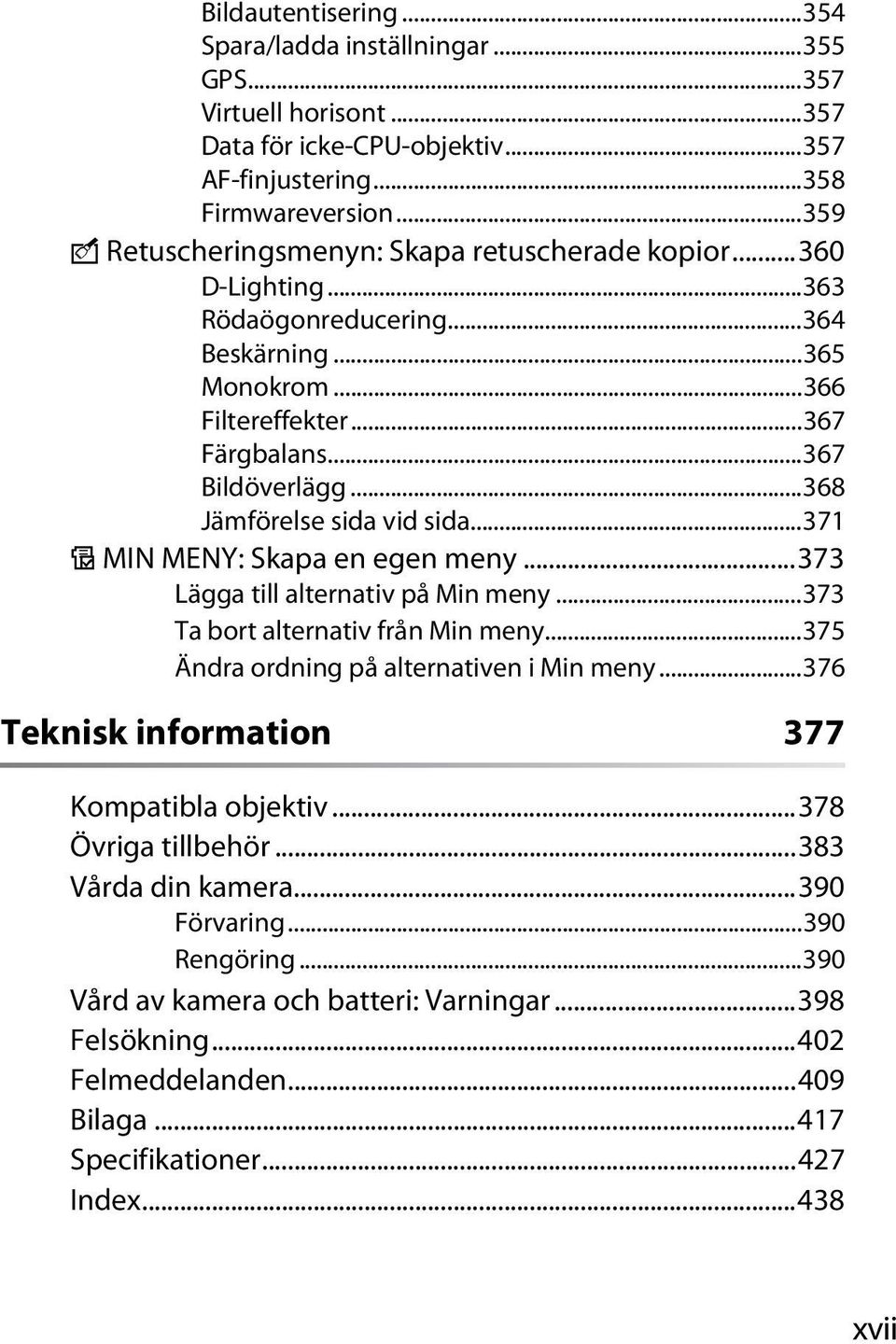

19 Bildautentisering Spara/ladda inställningar GPS Virtuell horisont Data för icke-cpu-objektiv AF-finjustering Firmwareversion N Retuscheringsmenyn: Skapa retuscherade kopior D-Lighting Rödaögonreducering Beskärning Monokrom Filtereffekter Färgbalans Bildöverlägg Jämförelse sida vid sida O MIN MENY: Skapa en egen meny Lägga till alternativ på Min meny Ta bort alternativ från Min meny Ändra ordning på alternativen i Min meny Teknisk information 377 Kompatibla objektiv Övriga tillbehör Vårda din kamera Förvaring Rengöring Vård av kamera och batteri: Varningar Felsökning Felmeddelanden Bilaga Specifikationer Index xvii

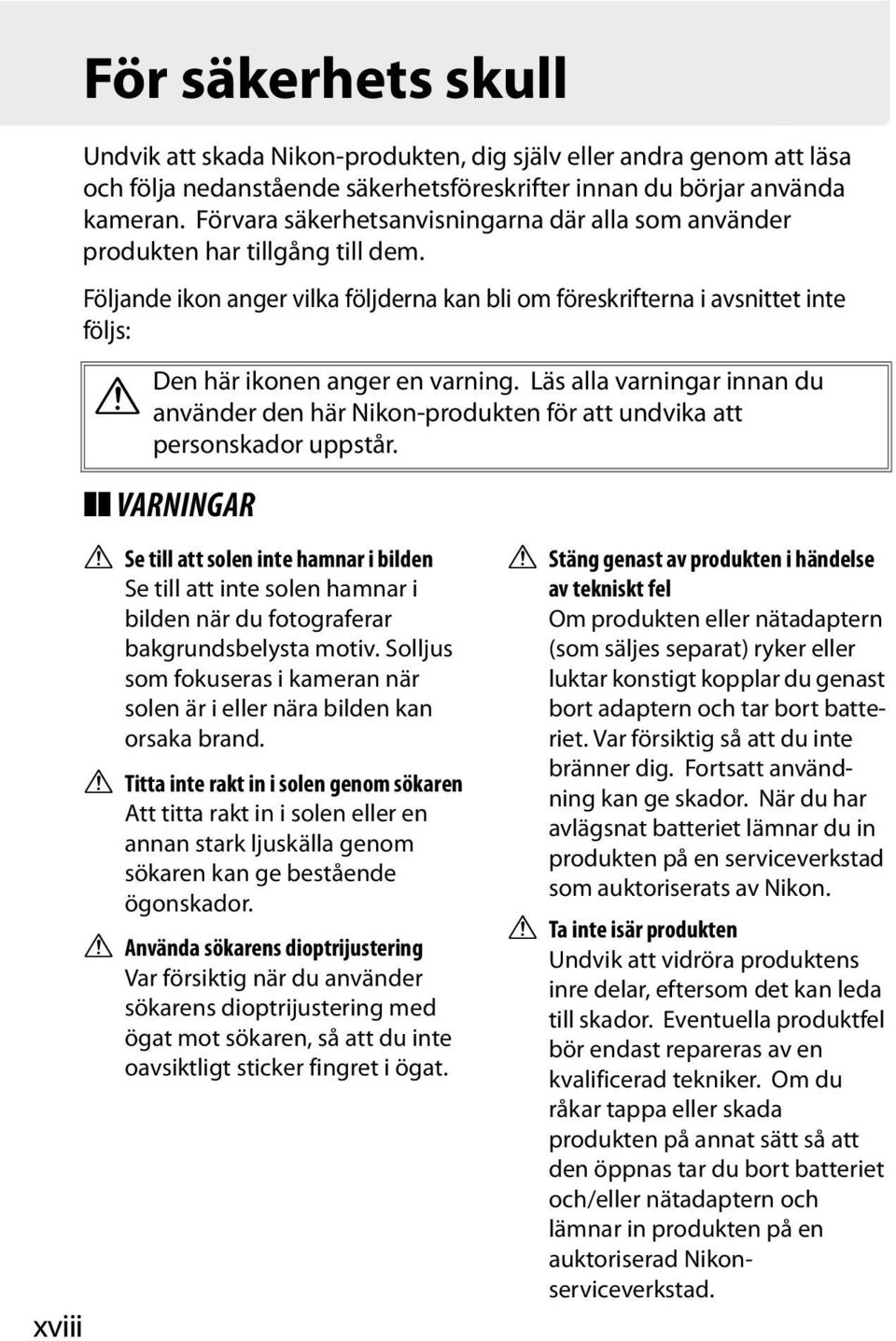

20 För säkerhets skull Undvik att skada Nikon-produkten, dig själv eller andra genom att läsa och följa nedanstående säkerhetsföreskrifter innan du börjar använda kameran. Förvara säkerhetsanvisningarna där alla som använder produkten har tillgång till dem. Följande ikon anger vilka följderna kan bli om föreskrifterna i avsnittet inte följs: Den här ikonen anger en varning. Läs alla varningar innan du A använder den här Nikon-produkten för att undvika att personskador uppstår. VARNINGAR xviii A Se till att solen inte hamnar i bilden Se till att inte solen hamnar i bilden när du fotograferar bakgrundsbelysta motiv. Solljus som fokuseras i kameran när solen är i eller nära bilden kan orsaka brand. A Titta inte rakt in i solen genom sökaren Att titta rakt in i solen eller en annan stark ljuskälla genom sökaren kan ge bestående ögonskador. A Använda sökarens dioptrijustering Var försiktig när du använder sökarens dioptrijustering med ögat mot sökaren, så att du inte oavsiktligt sticker fingret i ögat. A Stäng genast av produkten i händelse av tekniskt fel Om produkten eller nätadaptern (som säljes separat) ryker eller luktar konstigt kopplar du genast bort adaptern och tar bort batteriet. Var försiktig så att du inte bränner dig. Fortsatt användning kan ge skador. När du har avlägsnat batteriet lämnar du in produkten på en serviceverkstad som auktoriserats av Nikon. A Ta inte isär produkten Undvik att vidröra produktens inre delar, eftersom det kan leda till skador. Eventuella produktfel bör endast repareras av en kvalificerad tekniker. Om du råkar tappa eller skada produkten på annat sätt så att den öppnas tar du bort batteriet och/eller nätadaptern och lämnar in produkten på en auktoriserad Nikonserviceverkstad.

21 A Använd inte produkten i närheten av lättantändlig gas Använd aldrig elektronisk utrustning i närheten av lättantändlig gas, eftersom det finns risk för explosion och brand. A Förvara produkten utom räckhåll för barn Underlåtenhet att följa ovanstående försiktighetsåtgärder kan leda till personskador. A Låt inte barn ha kameraremmen runt halsen Ett barn som har kameraremmen runt halsen kan strypas. A Hantera batterierna varsamt Batterier kan läcka eller explodera till följd av ovarsam hantering. Iaktta följande försiktighetsåtgärder när du hanterar batterier till produkten: Använd endast batterier som är godkända för användning med den här produkten. Använd bara litiumbatterier av typ CR1616 när du byter klockbatteriet. Om du använder någon annan typ av batteri kan det orsaka en explosion. Lämna använda batterier på avsedd plats. Undvik att kortsluta eller att ta isär batteriet. Kontrollera att produkten är avstängd innan du byter batteri. Om du använder en nätadapter kontrollerar du att stickkontakten har dragits ut ur eluttaget. Försök inte att sätta i batteriet upp och ned eller åt fel håll. Utsätt inte batteriet för hög värme eller eldslågor. Sänk inte ned batteriet i vatten och utsätt det inte för väta. Sätt tillbaka terminalskyddet när du transporterar batteriet. Transportera eller förvara inte batteriet tillsammans med metallföremål, t.ex. halsband eller hårspännen. Helt urladdade batterier tenderar att läcka. Undvik skador på produkten genom att avlägsna urladdade batterier. Sätt fast terminalskyddet och förvara batteriet på en sval, torr plats när det inte används. Batteriet kan bli varmt direkt efter användning eller om produkten drivs med batteri under en längre tid. Stäng av kameran och låt batteriet svalna innan du tar ur det. Avbryt genast all användning om batteriet ändrar färg eller form. xix

22 A Hantera snabbladdaren varsamt Håll den torr. Annars finns det risk för brand eller elektriska stötar. Damm på eller i närheten av stickkontaktens metalldelar ska tas bort med en torr duk. Fortsatt användning medför risk för brand. Rör inte vid nätkabeln och gå inte i närheten av laddaren under åskväder. Detta medför risk för elektriska stötar. Nätkabeln får inte skadas eller ändras och inte heller dras i eller böjas med våld. Placera inte nätkabeln under tunga föremål, och utsätt den inte för värme eller öppen eld. Om isoleringen skadas så att ledarna syns ska nätkabeln undersökas av en servicerepresentant som är auktoriserad av Nikon. Annars finns det risk för brand eller elektriska stötar. Hantera inte stickkontakten eller laddaren med våta händer. Detta medför risk för elektriska stötar. A Använd rätt kablar När du ansluter kablar i in- och utgångskontakterna ska du endast använda de kablar som medföljer produkten eller som säljs av Nikon. A CD-ROM-skivor CD-ROM-skivorna med programvara och handböcker ska inte spelas upp i vanliga cdspelare. Det kan orsaka hörselskador eller skador på utrustningen. A Iaktta försiktighet vid användning av blixt Om du använder kameran med extra blixtenheter i närheten av hud eller andra föremål kan det leda till brännskador. Om den extra blixtenheten utlöses nära en persons ögon kan detta orsaka tillfällig synförsämring. Var särskilt försiktig när du fotograferar barn. Då bör blixten aldrig vara närmare än en meter från motivet. A Undvik kontakt med flytande kristaller Var försiktig om monitorn går sönder så att du inte skadar dig på det krossade glaset, och undvik att de flytande kristallerna från monitorn kommer i kontakt med hud, ögon eller mun. xx

23 Anmärkningar Ingen del av handböckerna för den här produkten får reproduceras, överföras, skrivas av, översättas till ett annat språk eller lagras i ett förvaringssystem i någon form eller med några medel, utan föregående skriftligt medgivande från Nikon. Nikon förbehåller sig rätten att när som helst, utan föregående meddelande, ändra specifikationerna för maskin- och programvaran som beskrivs i dessa handböcker. Nikon kan inte hållas ansvarigt för eventuella skador som har uppkommit till följd av användningen av denna produkt. Alla rimliga åtgärder har vidtagits för att säkerställa att informationen i de här handböckerna är så exakt och fullständig som möjligt. Skulle du mot förmodan upptäcka fel eller brister är vi tacksamma om du påtalar felaktigheterna för närmaste Nikon-återförsäljare. xxi

24 Symbol för separat insamling i europeiska länder Den här symbolen anger att produkten måste lämnas till separat insamling. Följande gäller endast användare i europeiska länder: Den här produkten ska lämnas till separat insamling vid en särskild insamlingsplats. Släng inte produkten tillsammans med det vanliga hushållsavfallet. Mer information får du från återförsäljaren eller av de lokala myndigheter som ansvarar för avfallshanteringen där du bor. Anmärkning angående kopierings- och reproduktionsförbud Observera att även enbart innehav av material som har kopierats eller reproducerats digitalt med hjälp av en skanner, digitalkamera eller annan liknande enhet kan vara straffbart enligt lag. Material som inte får kopieras eller reproduceras enligt lag Det är förbjudet att reproducera sedlar, mynt, värdepapper, statsobligationer eller premieobligationer, även om sådana kopior eller avbildningar är märkta med ordet "Oäkta" eller liknande. Det är förbjudet att kopiera eller reproducera sedlar, mynt eller värdepapper som används i andra länder. Det är förbjudet att utan föregående tillstånd av vederbörlig myndighet kopiera eller reproducera oanvända frimärken eller förfrankerade postkort som ges ut av staten. Det är förbjudet att kopiera eller reproducera frimärken som ges ut av staten och certifierade dokument som anges i gällande lagstiftning. Anmärkningar beträffande vissa kopior och reproduktioner Varningar har utfärdats beträffande kopiering och reproduktion av värdehandlingar som ges ut av privata företag (aktier, fakturor, checkar, presentkort o.s.v.), busskort eller kuponger, förutom då ett rimligt antal kopior behövs för användning av ett företag. Det är även förbjudet att kopiera eller reproducera pass som har utfärdats av statliga myndigheter, licenser som getts ut av offentliga myndigheter och privata grupper, IDkort samt biljetter, t.ex. busskort och måltidskuponger. Copyrightregler Kopiering och reproduktion av upphovsrättsskyddade verk som böcker, musik, målningar, träsnitt, kartor, ritningar, filmer och fotografier regleras av nationella och internationella upphovsrättslagar. Använd inte den här produkten i syfte att framställa olagliga kopior eller på ett sätt som strider mot gällande upphovsrättslagar. xxii

25 Kassering av datalagringsenheter Observera att den ursprungliga bildinformationen inte raderas helt och hållet om du tar bort bilder eller formaterar ett minneskort eller andra datalagringsenheter. Borttagna filer kan ibland återställas från kasserade lagringsenheter med hjälp av kommersiellt tillgängliga program, vilket kan medföra risk för uppsåtlig användning av personliga bilddata. Det vilar på användarens ansvar att säkerställa integriteten hos sådan information. Innan du kasserar en datalagringsenhet eller säljer eller ger den till någon annan, bör du radera samtliga data med hjälp av ett kommersiellt borttagningsprogram, eller formatera enheten och sedan helt och hållet fylla den igen med bilder som inte innehåller någon privat information (t.ex. bilder på en blå himmel). Glöm inte att ersätta eventuella bilder som används för manuell förinställning. Var försiktig när du kasserar datalagringsenheter så att inga personskador uppstår. Använd endast elektroniktillbehör från Nikon Kameror från Nikon är designade enligt högsta standard och innehåller komplicerade elektroniska kretsar. Endast elektroniska tillbehör från Nikon (inklusive batteriladdare, nätadaptrar och blixttillbehör) som är certifierade av Nikon för specifik användning med den här digitalkameran från Nikon är tillverkade för att användas inom de användar- och säkerhetskrav som gäller för den här elektroniska kretsen. Användning av tillbehör av andra märken kan skada kameran och göra din Nikon-garanti ogiltig. Användning av li-jonbatterier från tredje part som inte bär den holografiska Nikon-förseglingen som visas till höger kan leda till felfunktion för kameran eller resultera i att batterierna överhettas, tar eld, går sönder eller läcker. Kontakta en lokal återförsäljare för Nikon om du vill veta mer om tillbehör från Nikon. xxiii

26 xxiv A Innan du tar viktiga bilder Se till att ta ett testfoto och kontrollera att kameran fungerar som den ska innan du tar bilder av viktiga händelser (exempelvis bröllop eller innan du tar med dig kameran på en resa). Nikon kan inte hållas ansvarigt för eventuella skador eller inkomstförluster till följd av felfunktion hos produkten. A Livslångt lärande Som en del av Nikons engagemang i fortlöpande produktsupport och utbildning, finns kontinuerligt uppdaterad information tillgänglig online på följande webbplatser: Användare i USA: Användare i Europa och Afrika: Användare i Asien, Oceanien och Mellanöstern: På de här webbplatserna finns aktuell produktinformation, tips, svar på vanliga frågor (FAQ), samt allmänna råd om digital bildbearbetning och fotografering. Ytterligare information kan finnas hos närmaste Nikonåterförsäljare. Kontaktinformation finns på följande webbadress:

27 X Introduktion X I det här kapitlet får du den information du behöver för att använda kameran, inklusive namn på kamerans olika delar. Översikt... s. 2 Bli bekant med kameran... s. 3 Kamerahus... s. 3 Övre kontrollpanelen... s. 8 Bakre kontrollpanel... s. 10 Sökarvisningen... s. 12 Fotograferingsinformationsskärm... s. 14 Funktionsrattar... s. 16 Komma igång... s. 23 1

28 Översikt X Tack för att du har valt att köpa en digital spegelreflexkamera från Nikon. För att få ut så mycket som möjligt av kameran bör du läsa instruktionerna noga. Förvara dem på en plats där alla som använder produkten har tillgång till dem. 2 D Använd endast tillbehör från Nikon Tillbehör från Nikon, som är specifikt certifierade av Nikon för användning med din Nikon-digitalkamera är de enda tillbehör som är konstruerade och testade för att fungera enligt våra drifts- och säkerhetskrav. ANVÄNDNING AV TILLBEHÖR AV ANDRA TILLVERKARE KAN SKADA KAMERAN OCH GÖRA DIN NIKON-GARANTI OGILTIG. D Service av kameran och tillbehören Kameran är en precisionsenhet som kräver regelbunden service. Nikon rekommenderar genomgång av kameran av återförsäljaren eller en Nikon-auktoriserad servicerepresentant en gång om året eller vartannat år, samt service vart tredje till femte år (mot avgift). Regelbunden genomgång och service rekommenderas särskilt vid yrkesmässig användning av kameran. Alla tillbehör som används regelbundet tillsammans med kameran, t.ex. objektiv eller blixtar (säljes separat), bör tas med vid genomgång eller service av kameran.

29 Bli bekant med kameran Ägna först lite tid åt att bekanta dig med kamerakontrollerna och skärmarna. Det här avsnittet kan vara bra att gå tillbaka till när du läser resten av handboken. X Kamerahus 1 D-knapp (gaffling) , 139, Utlösarlägesratt låsknapp Utlösarlägesratt Fäste för kamerarem M-knapp (blixtläge) F-knapp (lås för kommando)...127, Skärpeplansmarkering (E) Ljusmätarväljare Ljusmätarväljare låsknapp Strömknapp Avtryckare... 55, E (exponeringskompensation) knapp Fäste för kamerarem I-knapp (exponeringsläge) Q-knapp (formatering) Övre kontrollpanel Dioptrijusteringsreglage Tillbehörssko...22, 204 (för blixtenhet som säljes separat) 18 Tillbehörsskoskydd... 22, 204, 400 3

30 Kamerahus (fortsättning) X 1 Spegel...90, 105, Självutlösarlampa Lock för blixtsynkterminal polig tillbehörskontakt lock...223, Blixtsynkterminal polig tillbehörs kontakt...223, Lock för USB-kontakt...258, Objektivlås Anslutningslock...274, USB-kontakt , DC-kontakt för nätadapter EH-6 (säljes separat) Audio-/video (A/V) kontakt HDMI-kontakt Fokuseringslägesknapp... 74, Lås för batterilucka Batterifackslock Mätarkopplingsflik Kamerahuslock

31 X 1 Granskningsknapp för skärpedjup...117, Sekundärratt Fn-knappen...64, 202, Sekundärratt för vertikal fotografering Avtryckare för vertikal fotografering Lås för avtryckare för vertikal fotografering CPU-kontakter 8 Monteringsindikering Objektivfäste Stativgänga Fästa kameraremmen Fäst kameraremmen ordentligt i de båda öglorna på kamerahuset så som visas nedan. 5

32 Kamerahus (fortsättning) X 1 Okular Okularets slutarspak O-knapp (radering)... 58, 245 Q-knapp (formatering) K-knapp (visning)... 57, Monitor... 57, 90, G-knapp (meny)... 26, N-knapp (miniatyrbild/ visningszoom)...242, L-knapp (skydda) ? -knapp (hjälp)...31 R-knapp (info) J-knapp (OK) Högtalare Bakre kontrollpanel...10, ISO-knapp (ISO-känslighet) Knapp för tvåknappsåterställning QUAL-knapp (bildkvalitet/storlek)... 66, WB-knapp (vitbalans)...145, 150, 151 Knapp för tvåknappsåterställning Mikrofon D Högtalare och mikrofon Placera inte högtalare eller mikrofon nära enheter med magnetisk strålning, såsom microdrive-kort.

33 X 1 Sökare A-knapp (AE-/AF-lås)... 80, 81, B-knapp (AF-ON)...75, 97 4 Huvudratt Multiväljare Fokusväljarlås Åtkomstlampa för minneskortet...43, 56 8 Lock till minneskortfack Låsknapp för minneskortslucka (under luckan) B-knapp (AF-ON) för vertikal fotografering H-knapp (mikrofon) AF-områdesväljare Huvudratt för vertikal fotografering

34 X Övre kontrollpanelen Slutartid...120, 124 Exponeringskompensation värde Antal bilder i exponerings- och blixtgafflingssekvens Antal bilder i WB-gafflingssekvens Antal intervall för intervalltimerfotografering Brännvidd (icke-cpu-objektiv) ISO-känslighet Ikon för slutartidslås Indikator för flexibelt program Exponeringsläge Blixtläge Fotograferingsmenybank Bank för anpassade inställningar Indikator för minneskort (fack 1)...42, 45 9 Indikator för minneskort (fack 2)... 42, Antal återstående exponeringar Antal återstående bilder innan minnesbufferten blir full Indikator för fotograferingsläge Indikator för bländarsteg , Bländare (f-tal) , 124 Bländare (antal stopp) , 381 Steg för exponerings- och blixtgaffling Steg för vitbalansgaffling Antal bilder per intervall Största bländare (icke-cpu-objektiv) Indikator för datorläge

35 SHOOT CUSTOM X Batteriindikator Bildräknare...49 Förinspelad vitbalans inspelningsindikator Manuellt objektivnummer "K" (visas när fler än exponeringar får plats i minnet) FV-låsindikator Blixtsynkindikator Klockbatteriindikator... 41, Indikator för GPS-anslutning Indikator för fokusläge Indikator för intervalltimer Multiexponering indikator Bländarlåsikon Bildkommentarindikator Ljudindikator Indikator för exponeringskompensation Exponerings- och blixtgaffling indikator Vitbalansgaffling indikator Elektronisk analog exponerings display Exponeringskompensation Förloppsindikator för exponerings- och blixtgaffling Förloppsindikator för vitbalansgaffling Indikator för datoranslutning Vridningsindikator

36 Bakre kontrollpanel X A LCD-belysningar Om du håller ned strömknappen i läge D aktiveras exponeringsmätarna och kontrollpanelens bakgrundsbelysningar (LCDbelysningar) som gör det möjligt att läsa på skärmen i mörker. Efter att strömknappen har släppts förblir belysningen på i sex sekunder (med standardinställningarna) så länge kamerans exponeringsmätare är aktiva eller tills slutaren utlöses. Strömknapp

37 1 Bildkvalitet (JPEG-bilder) Indikator för "Återstående" Bildstorlek Indikator för ISO-känslighet Automatisk ISO-känslighet indikator ISO-känslighet ISO-känslighet (hög/låg förstärkning) Antal återstående exponeringar...49 Längd för röstmemo Finjustering av vitbalans Förinspelad vitbalans tal Färgtemperatur Indikator för datorläge "K" (visas när fler än exponeringar får plats i minnet) Färgtemperatur indikator Indikatorer för minneskort Bildkvalitet Vitbalansgaffling indikator Indikator för inspelning av röstmemo (fotograferingsläge) Statusindikator för röstmemo , Röstmemoinspelning läge Vitbalans Indikator för finjustering av vitbalans X 11

38 Sökarvisningen X mm referenscirkel för centrumvägd mätning AF-områdesmarkeringar...47, 95 3 Fokuspunkter... 78, 310 Spotmätningsmål Fokusindikator...55, 84 5 Mätning Autoexponeringslås (AE) Exponeringsläge Ikon för slutartidslås Slutartid , Bländarlåsikon Bländare (f-tal) , 124 Bländare (antal steg) ,

39 12 Indikator för ISO-känslighet Automatisk ISO-känslighet indikator ISO-känslighet Bildräknare...49 Antal återstående exponeringar...49 Antal återstående bilder innan minnesbufferten blir full...88 Förinspelad vitbalans inspelningsindikator Exponeringskompensation värde Indikator för datorläge "K" (visas när fler än exponeringar får plats i minnet) Blixt klar-indikator * FV-låsindikator Blixtsynkindikator Indikator för bländarsteg , Batteriindikator Elektroniskt analog exponerings display Exponeringskompensationsdisplay Vridningsindikator Indikator för exponeringskompensation Indikator för exponerings- och blixtgaffling * Visas när en blixtenhet som säljs separat monteras (s. 191). Blixtens laddningstillstånd framgår av blixt klar-indikatorn. X D Urladdat batteri När batteriet är helt urladdat eller om det inte sitter något batteri i kameran blir sökarens skärm otydlig. Detta är normalt och tyder inte på något fel. Bilden blir tydlig igen när ett fulladdat batteri sätts i. D Kontrollpanel och sökarskärm Ljusstyrkan för kontrollpanelen och sökarskärmen varierar med temperatur, och responstiderna för skärmarna kan falla vid låga temperaturer. Detta är normalt och tyder inte på något fel. 13

40 X Fotograferingsinformationsskärm Fotograferingsinformation, t.ex. slutartid, bländare, återstående antal exponeringar och AF-områdesläge visas på monitorn när du trycker på R-knappen. Du rensar fotograferingsinformationen genom att trycka på knappen R igen eller genom att trycka ned avtryckaren halvvägs. Med standardinställningar stängs monitorn av automatiskt om inga åtgärder vidtas inom omkring 20 sekunder R- knappen A Se även Information om hur du väljer hur lång tid monitorn ska vara påslagen finns i Anpassad inställning c4 ([Monitor av-fördröjning], s. 318). Om du vill få information om hur du ändrar färgen på tecknen på fotograferingsinformationsskärmen, se Anpassad inställning d6 ([Visn. av fotograferingsinfo], s. 323).

41 1 Exponeringsläge Indikator för flexibelt program Ikon för slutartidslås Slutartid...120, 124 Exponeringskompensation värde Antal bilder i exponerings- och blixtgafflingssekvens Antal bilder i vitbalansgafflingssekvens Brännvidd (icke-cpu-objektiv) Indikator för multiexponering Bländarlåsikon Bländare (f-tal)...122, 124 Bländare (antal steg)...123, 381 Steg för exponerings- och blixtgaffling Steg för vitbalansgaffling Största bländare (icke-cpu-objektiv) Indikator för bländarsteg...123, Antal återstående exponeringar "K" (visas när fler än exponeringar får plats i minnet) Bildräknare...49 Manuellt objektivnummer Indikator för minneskort (fack 2)...42, Indikator för minneskort (fack 1)...42, Bank för anpassade inställningar Fotograferingsmenybank Blixtsynkindikator Blixtläge Klockbatteriindikator...41, FV-låsindikator Indikator för intervalltimer Bildkommentarindikator Ljudindikator Indikator för exponeringskompensation Batteriindikator Indikator för exponerings- och blixtgaffling Indikator för vitbalansgaffling Indikator för fokusläge Indikator för brusreducering för lång exponering Indikator för färgrymd Bildkontrollsindikator Aktiv D-Lighting-indikator Indikator för brusreducering för högt ISO Bildområdesindikator Indikator för utlösarläge (enbild/serietagning) Hastighet för serietagning Indikator för automatiskt AF-område Fokuspunktindikator Indikator för AF-områdesläge Indikator för 3D-följning...77, Indikator för GPS-anslutning Elektroniskt analog exponeringsdisplay X 15

42 X Funktionsrattar Funktionsrattarna kan användas var för sig eller i kombination med andra kontroller när du vill justera olika inställningar. Fn-knappen Sekundärratt BKT-knappen E-knappen M-knappen I- knappen F-knappen Huvudratt ISO-knappen QUAL-knappen WB-knappen 16

43 Bildkvalitet och storlek Tryck på Fn-knappen eller QUAL-knappen och vrid på funktionsrattarna. Välj bildområde (s. 64) * + X Fn-knappen Huvudratt Fotograferingsinformationsskärm * Bildområdet DX-format väljs automatiskt när ett DX-objektiv är monterat. Inställning av bildkvalitet (s. 66) + QUAL-knappen Huvudratt Bakre kontrollpanel Välj bildstorlek (s. 70) + QUAL-knappen Sekundärratt Bakre kontrollpanel ISO-känslighet Tryck på ISO-knappen och vrid på huvudratten. Ställ in ISOkänslighet (s. 108) + ISO-knappen Huvudratt Bakre kontrollpanel 17

44 X Exponering Tryck på I-knappen och vrid huvudratten för att välja exponeringsläge. Välj exponeringsläge (s. 117) + I-knappen Huvudratt Övre kontrollpanel Använd funktionsrattarna för att justera exponeringen. Välj en kombination av bländare och slutartid (exponeringsläge e, s. 119) SHOOT CUSTOM Exponeringsläge e + Huvudratt SHOOT CUSTOM Övre kontrollpanel Välj en slutartid (exponeringsläge f eller h, s. 120, 125) + SHOOT CUSTOM Exponeringsläge f eller h Huvudratt SHOOT CUSTOM Övre kontrollpanel Välj en bländare (exponeringsläge g eller h, s. 122, 125) SHOOT CUSTOM Exponeringsläge g eller h + Sekundärratt SHOOT CUSTOM Övre kontrollpanel 18

45 Ställ in exponeringskompensation (s. 132) Slutartidslås (exponeringsläge f eller h, s. 127) + E-knappen Huvudratt Övre kontrollpanel + X CUSTOM F-knappen Huvudratt Övre kontrollpanel SHOOT Bländarlås (exponeringsläge g eller h, s. 128) + CUSTOM F-knappen Sekundärratt Övre kontrollpanel SHOOT 19

46 X Aktivera eller avbryt gaffling/välj antal bilder i en gafflingssekvens (s. 135, 138) Välj steg för gafflingsexponering (s. 136) + D-knappen Huvudratt Övre kontrollpanel + D-knappen Sekundärratt Övre kontrollpanel Vitbalans Tryck på WB-knappen och vrid på funktionsrattarna. Välj en vitbalansinställning (s. 145) + WB-knappen Huvudratt Bakre kontrollpanel Finjustera vitbalans (s. 150), ställ in färgtemperatur (s. 151) eller välj en förinspelad vitbalans (s. 162) + WB-knappen Sekundärratt Bakre kontrollpanel 20

47 Blixtinställningar Tryck på M-knappen och vrid på huvudratten. Välj blixtläge (s. 199) + X M-knappen Huvudratt Övre kontrollpanel A Fn-knappen Beroende på vilket alternativ du väljer för anpassad inställning f4 ([Tilldela FUNC.-knapp]) (s. 331) kan Fn-knappen och kommandorattarna användas för att välja slutartid och bländare i steg om 1 EV. Välj fördefinierade objektivdata för icke-cpu-objektiv eller fokuspunkt. A Granskningsknapp för skärpedjup och AE-L-/AF-L-knappar Beroende på vilka alternativ som väljs för anpassade inställningar f5 ([Ange granskningsknapp], s. 337) och f6 ([Tilldela AE-L/AF-L-knapp], s. 338), kan knappen för skärpedjupskontroll och AE-L/AF-L-knappen användas med funktionsrattarna för att utföra samma funktioner som Fnknappen. 21

48 X Skydd för tillbehörssko BS-2 Det bifogade skyddet för tillbehörsskon BS-2 kan användas för att skydda tillbehörsskon eller för att förhindra att ljus som reflekteras från metalldelarna av skon visas i fotografier. BS-2 fästs vid kamerans tillbehörssko enligt illustrationen till höger. För att ta bort skyddet för tillbehörsskon håller du ned det med tummen och skjuter av det från höger samtidigt som du har ett stadigt tag om kameran. 22

49 Komma igång Följ stegen nedan för att snabbt komma igång med D3. 1 Ladda batteriet (s. 32). X 2 Sätt i batteriet (s. 34). 3 Montera ett objektiv (s. 37). Monteringsindikering 4 Sätta i ett minneskort (s. 42). Baksida 5 Sätta på kameran (s. 48). Se sidan 39 om du vill veta mer om hur du ställer in språk, tid och datum. Se sidan 47 om du vill veta mer om hur du ställer in fokus för sökaren. 23

50 6 Kontrollera kamerainställningar (s. 48, 51). X Exponeringsläge Batterinivå Bildstorlek Vitbalans SHOOT CUSTOM Antal återstående Bildräknare exponeringar Övre kontrollpanel ISO-känslighet Bildkvalitet Bakre kontrollpanel 7 Välj enpunkts servo-af (s. 53). Vrid fokuseringslägesknappen till S (enpunkts servo-autofokus). 8 Fokusera och ta bilden (s. 55, 56). Tryck ned avtryckaren halvvägs för att fokusera och tryck sedan ned den helt för att ta bilden. Fokusindikering 9 Visa bilden (s. 57). K-knappen Radera oönskade bilder (s. 58). Tryck på O-knappen två gånger för att radera den aktuella bilden. O-knappen

51 s Guide s I det här avsnittet beskrivs hur du använder kameramenyer, förbereder kameran för användning och hur du tar dina första bilder och sedan visar dem. Kameramenyer... s. 26 Använda kamerans menyer... s. 28 Hjälp... s. 31 Första stegen... s. 32 Ladda batteriet... s. 32 Sätt i batteriet.... s. 34 Sätta på ett objektiv... s. 37 Grundläggande inställningar... s. 39 Sätt i ett minneskort... s. 42 Justera sökarens fokus... s. 47 Grunderna för fotografering och visning...s

52 s Kameramenyer Du kan komma åt de flesta fotograferings-, visnings- och inställningsalternativen via kamerans menyer. Du visar menyerna genom att trycka på G-knappen. G-knappen Flikar Välj mellan visnings-, fotograferings-, anpassnings-, inställnings- och retuscheringsmenyn samt Min meny (se följande sida). Skjutreglaget visar positionen i aktuell meny. Aktuella inställningar visas med ikoner. Q Om "Q"-ikonen visas kan du se hjälp om det aktuella objektet genom att trycka på knappen L (Q) (s. 31). Menyalternativ Alternativ i aktuell meny. 26

53 Menyer Du kan välja mellan följande menyer: Meny Beskrivning D Visning Justera visningsinställningar och hantera foton (s. 278). C Fotografering Justera fotograferingsinställningar (s. 290). A Anpassade inställningar Anpassa kamerainställningarna (s. 301). B Inställningar Formatera minneskort och göra grundläggande kamerainställningar (s. 344). N Retuschering Skapa retuscherade kopior av befintliga bilder (s. 360). O Min meny Skapa en meny över anpassade alternativ (s. 373). s 27

54 Använda kamerans menyer Menykontroller Multiväljaren och J-knappen används för att navigera i menyerna. s Avbryt och återgå till föregående meny Navigera i menyerna Följ stegen nedan för att navigera i menyerna. 1 Visa menyerna. Flytta markören uppåt Flytta markören nedåt Tryck på G-knappen för att visa menyerna. Välj det markerade alternativet Välj markerat alternativ eller visa undermeny J-knappen Välj det markerade alternativet G-knappen 2 Markera ikonen för den aktuella menyn. Tryck på 4 när du vill markera ikonen för den aktuella menyn. 28

55 3 Välj en meny. Tryck på 1 eller 3 när du vill välja önskad meny. s 4 Placera markören på den valda menyn. Tryck på 2 när du vill placera markören i den valda menyn. 5 Markera ett menyalternativ. Tryck på 1 eller 3 för att markera ett menyalternativ. 6 Visningsalternativ. Tryck på 2 när du vill visa alternativ för det valda menyalternativet. 7 Markera ett alternativ. Tryck på 1 eller 3 för att markera ett alternativ. 29

56 s 8 Välj det markerade alternativet. Tryck på J för att välja det markerade alternativet. Tryck på knappen G om du vill avsluta utan att göra något val. J-knappen Observera följande punkter: Menyalternativ som visas i grått är inte tillgängliga. Om du trycker på 2 eller mitten av multiväljaren har det oftast samma effekt som om du trycker på J-knappen. I vissa fall kan du däremot bara välja genom att trycka på J. Tryck ned avtryckaren halvvägs för att avsluta menyerna och återgå till fotograferingsläge (s. 56). 30

57 Hjälp Om en Q-ikon visas längst ned till vänster i monitorn kan du visa hjälpavsnitt genom att trycka på knappen L (Q). Om du trycker ned knappen visas en beskrivning av det alternativ eller den meny som är vald. Tryck på 1 eller 3 för att bläddra genom skärmen. s L-knappen 31

58 Första stegen s Ladda batteriet D3-modellen drivs av ett li-jonbatteri av typen EN-EL4a (medföljer). Det EN-EL4a-batteri som medföljer kameran är inte laddat. För att maximera fotograferingstiden bör du ladda batteriet i den medföljande snabbladdaren MH-22 före användning. Omkring två timmar och tjugofem minuter krävs för att ladda batteriet helt när det är urladdat. 1 Koppla in laddaren. Sätt i kontakten till nätadaptern i batteriladdaren och sätt sedan i strömkabeln i ett eluttag. Alla lampor förblir släckta. 2 Ta bort kontaktskyddet. Ta bort kontaktskyddet från batteriet. 3 Ta bort kontaktskyddet. Ta bort kontaktskyddet till snabbladdarens batterifack. 32

59 4 Ladda batteriet. Kontakter Facklampor Facklampan 50 % 80 % 100 % Laddningslampor Laddningsstatus H H Mindre än 50 procent av maximal kapacitet I (släckt) I (släckt) (blinkar) (blinkar) H H procent av maximal kapacitet K (lyser) I (släckt) (blinkar) (blinkar) Mer än 80 procent men mindre än 100 H H K (lyser) K (lyser) procent av maximal kapacitet (blinkar) (blinkar) 100 procent av maximal kapacitet K (lyser) I (släckt) I (släckt) I (släckt) Laddningslampor (grön) s Guide Sätt i batteriet (polerna först), rikta in änden av batteriet mot guiden och för sedan batteriet i den riktning som anges tills det klickar till och är på plats. Facklampan och laddningslamporna blinkar när batteriet laddas. Laddningen är klar när facklampan slutar blinka och laddningslamporna släcks. Det tar omkring två timmar och tjugofem minuter att helt ladda upp ett urladdat batteri. 5 Ta ur batteriet när laddningen är klar. Plocka bort batteriet och koppla ur laddaren. A Kalibrering På sidan 433 finns mer information om kalibrering. 33

60 Sätt i batteriet. 1 Stäng av kameran. Strömknapp s Stäng av kameran innan du sätter in eller tar ut batterier. 2 Ta bort batterifackslocket. Lyft batterifackslocksspärren och öppna den (A) (q) och ta bort batterifackslocket BL-4 (w). 3 Sätt fast skyddet på batteriet. Om batteriutlösaren är placerad så att pilen (4) syns, skjuter du batteriutlösaren så att pilen täcks. Infoga de två utskjutande delarna på batteriet i motsvarande spår i locket, och skjut sedan batteriutlösaren så att pilen syns. A Batterifackslocket BL-4 Batteriet kan laddas med BL-4 på. Om du vill förhindra att damm samlas inuti batterifacket när det inte finns något batteri där skjuter du batteriutlösaren i pilens (4) riktning. Sedan tar du bort BL-4 från batteriet och sätter tillbaka det på kameran. Batterifackslocket BL-1 för kameror i D2-serien kan inte användas. 34

61 4 Sätt i batteriet. Sätt i batteriet så som visas till höger. 5 Fäst skyddet. Vrid spaken till stängd position och fäll ned den, så som visas till höger, för att förhindra att batteriet flyttar sig under användning. Kontrollera att skyddet har fästs ordentligt. s A EN-EL4a -litiumjonbatterier Den medföljande batteriet EN-EL4a delar information med kompatibla enheter, vilket gör det möjligt för kameran att visa batteriladdningen i sex nivåer (s. 48). Alternativet [Batteriinformation] på inställningsmenyn visar detaljerad information om batteriets laddning, livslängd och antalet tagna bilder sedan batteriet senast laddades (s. 353). Batteriet kan kalibreras om så att batterinivån rapporteras direkt även i fortsättningen (s. 433). 35
