1 Sortimentsguide

2 Preconal har dörren vi är dörrspecialisten! VikingShield 64 allrounddörrar VikingShield 56 allrounddörrar VikingShield 66 allrounddörrar FrontShield 56 entrédörrar FrontShield 66 entrédörrar CombiShield 56/66 skjutdörrar SecureShield säkerhetsdörrar FireShield branddörrar Fenster aluminiumfönster VikingShield aluminiumluckor Fakta och information Preconal är idag ett företag i den välkända HansenGroup-koncernen, som är ett familjeföretag i tredje generationen. HansenGroup har sitt ursprung i ett bolag som blev etablerat 1909 i Lem, Danmark. Idag sysselsätter koncernen mer än 1000 anställda. HansenGroup är norra Europas ledande dörr-, fönster- och fasadentreprenör med bolag i Norge, Danmark, Storbritannien, Sverige, Island och Tyskland. 2

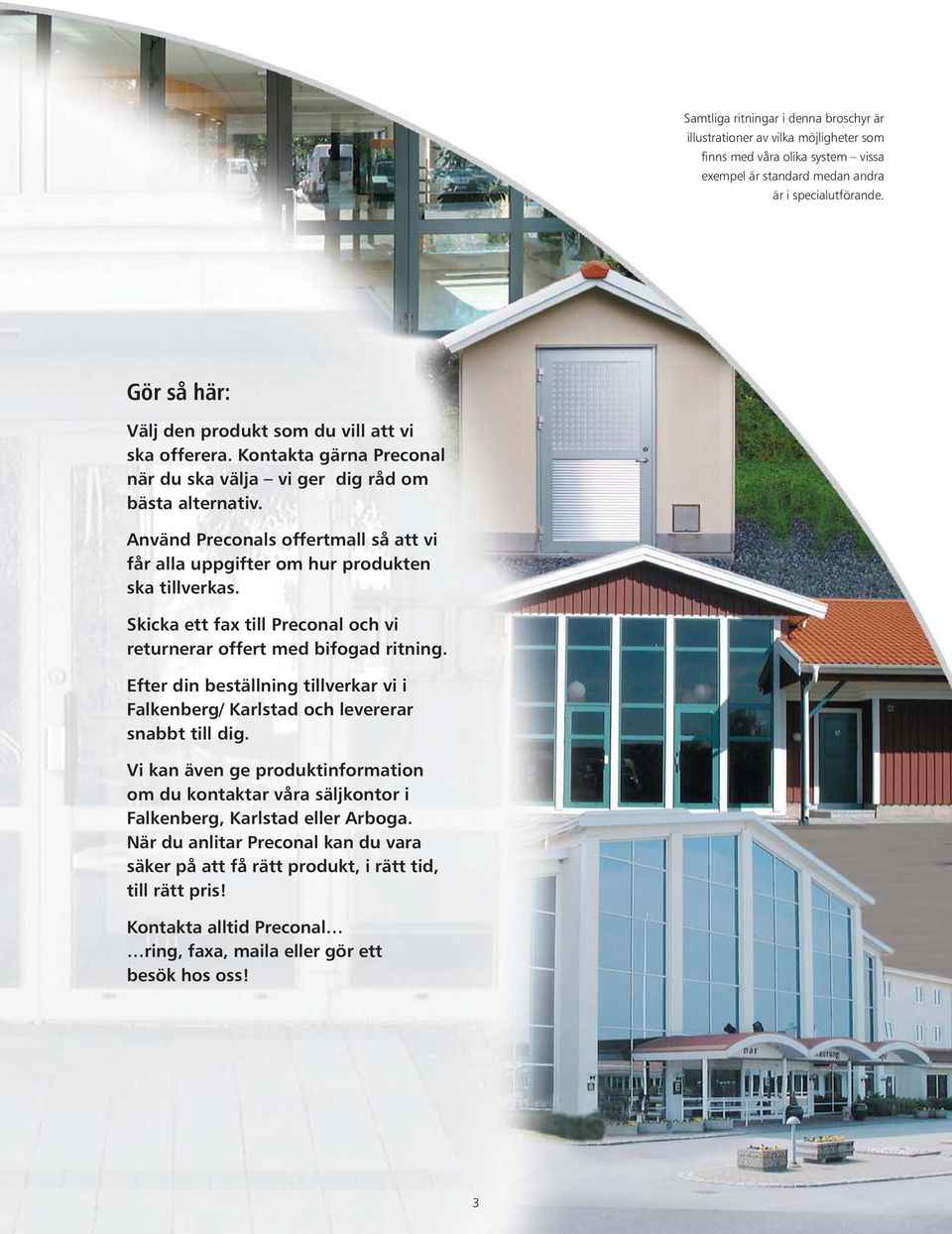

3 Samtliga ritningar i denna broschyr är illustrationer av vilka möjligheter som finns med våra olika system vissa exempel är standard medan andra är i specialutförande. Gör så här: Välj den produkt som du vill att vi ska offerera. Kontakta gärna Preconal när du ska välja vi ger dig råd om bästa alternativ. Använd Preconals offertmall så att vi får alla uppgifter om hur produkten ska tillverkas. Skicka ett fax till Preconal och vi returnerar offert med bifogad ritning. Efter din beställning tillverkar vi i Falkenberg/ Karlstad och levererar snabbt till dig. Vi kan även ge produktinformation om du kontaktar våra säljkontor i Falkenberg, Karlstad eller Arboga. När du anlitar Preconal kan du vara säker på att få rätt produkt, i rätt tid, till rätt pris! Kontakta alltid Preconal ring, faxa, maila eller gör ett besök hos oss! 3

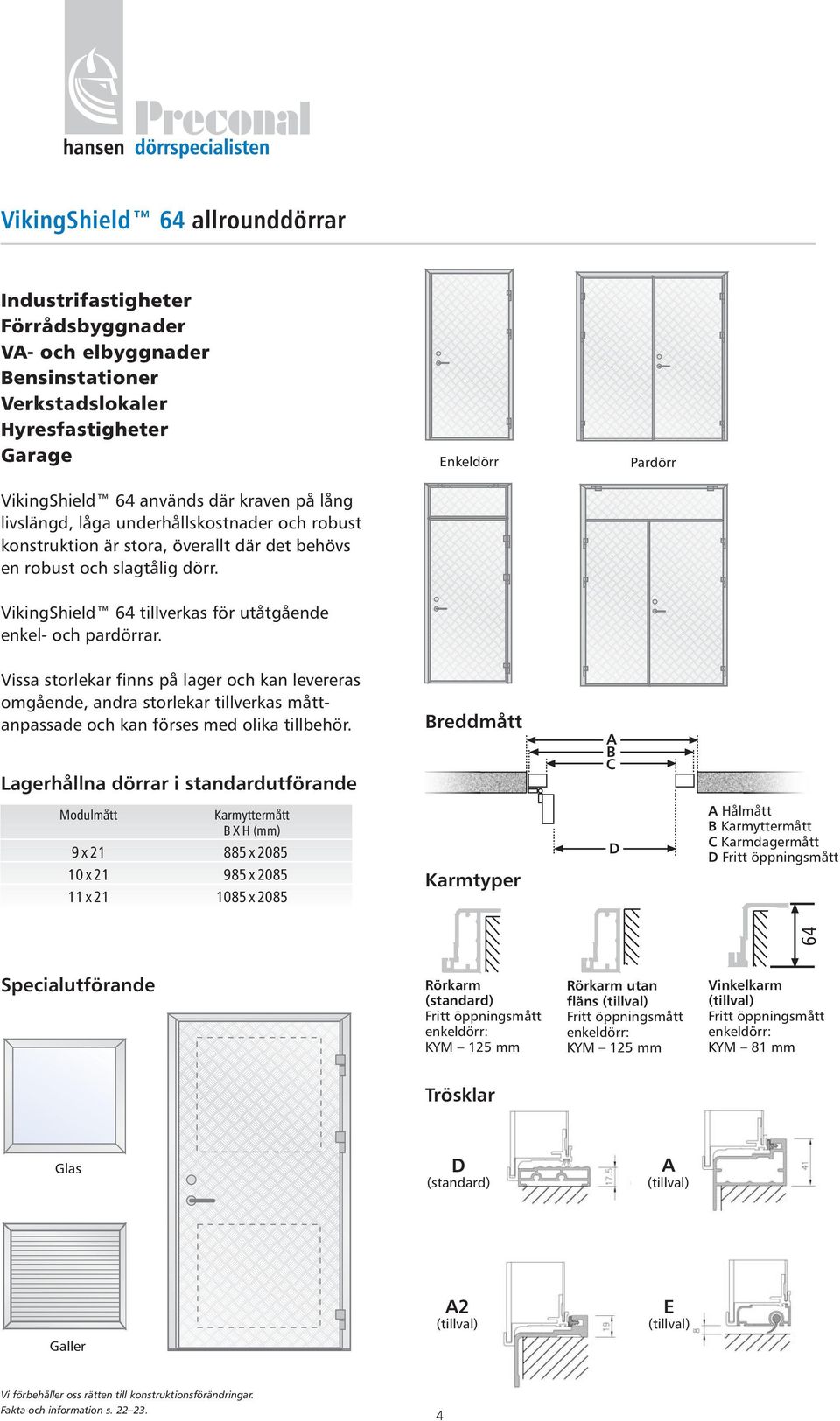

4 VikingShield 64 allrounddörrar Industrifastigheter Förrådsbyggnader VA- och elbyggnader Bensinstationer Verkstadslokaler Hyresfastigheter Garage VikingShield 64 används där kraven på lång livslängd, låga underhållskostnader och robust konstruktion är stora, överallt där det behövs en robust och slagtålig dörr. Enkeldörr Pardörr VikingShield 64 tillverkas för utåtgående enkel- och pardörrar. Vissa storlekar finns på lager och kan levereras omgående, andra storlekar tillverkas måttanpassade och kan förses med olika tillbehör. Breddmått Lagerhållna dörrar i standardutförande C BA Modulmått Karmyttermått B X H (mm) 9 x x x x x x 2085 Karmtyper D A Hålmått B Karmyttermått C Karmdagermått D Fritt öppningsmått 64 Specialutförande Rörkarm (standard) Fritt öppningsmått enkeldörr: KYM 125 mm Rörkarm utan fläns (tillval) Fritt öppningsmått enkeldörr: KYM 125 mm Vinkelkarm (tillval) Fritt öppningsmått enkeldörr: KYM 81 mm Trösklar Glas D (standard) A (tillval) A2 (tillval) E (tillval) Galler 4

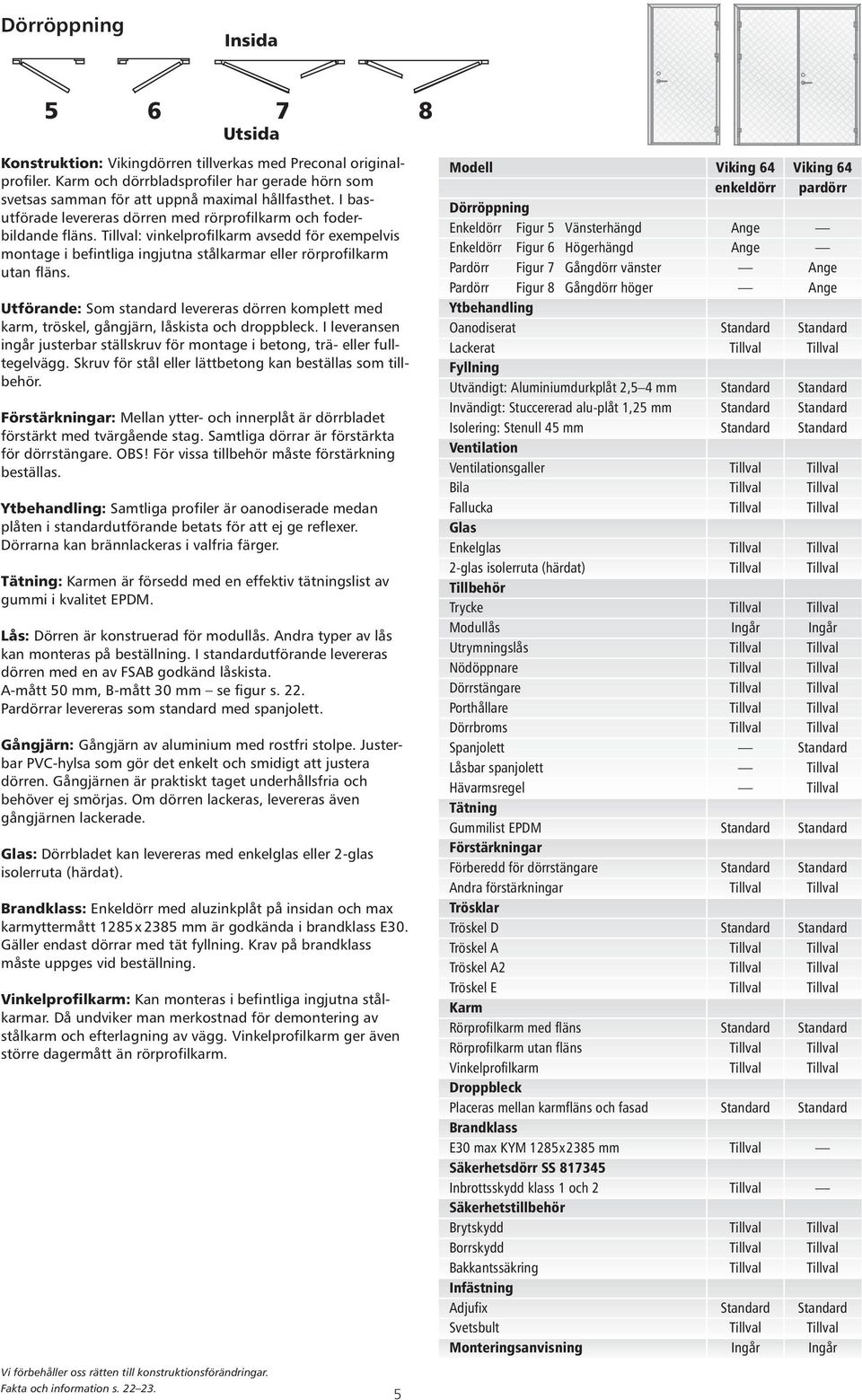

5 Dörröppning Konstruktion: Vikingdörren tillverkas med Preconal originalprofiler. Karm och dörrbladsprofiler har gerade hörn som svetsas samman för att uppnå maximal hållfasthet. I basutförade levereras dörren med rörprofilkarm och foderbildande fläns. Tillval: vinkelprofilkarm avsedd för exempelvis montage i befintliga ingjutna stålkarmar eller rörprofilkarm utan fläns. Utförande: Som standard levereras dörren komplett med karm, tröskel, gångjärn, låskista och droppbleck. I leveransen ingår justerbar ställskruv för montage i betong, trä- eller fulltegelvägg. Skruv för stål eller lättbetong kan beställas som tillbehör. Förstärkningar: Mellan ytter- och innerplåt är dörrbladet förstärkt med tvärgående stag. Samtliga dörrar är förstärkta för dörrstängare. OBS! För vissa tillbehör måste förstärkning beställas. Ytbehandling: Samtliga profiler är oanodiserade medan plåten i standardutförande betats för att ej ge reflexer. Dörrarna kan brännlackeras i valfria färger. Tätning: Karmen är försedd med en effektiv tätningslist av gummi i kvalitet EPDM. Lås: Dörren är konstruerad för modullås. Andra typer av lås kan monteras på beställning. I standardutförande levereras dörren med en av FSAB godkänd låskista. A-mått 50 mm, B-mått 30 mm se figur s. 22. Pardörrar levereras som standard med spanjolett. Gångjärn: Gångjärn av aluminium med rostfri stolpe. Justerbar PVC-hylsa som gör det enkelt och smidigt att justera dörren. Gångjärnen är praktiskt taget underhållsfria och behöver ej smörjas. Om dörren lackeras, levereras även gångjärnen lackerade. Glas: Dörrbladet kan levereras med enkelglas eller 2-glas isolerruta (härdat). Brandklass: Enkeldörr med aluzinkplåt på insidan och max karmyttermått 1285x 2385 mm är godkända i brandklass E30. Gäller endast dörrar med tät fyllning. Krav på brandklass måste uppges vid beställning. Vinkelprofilkarm: Kan monteras i befintliga ingjutna stålkarmar. Då undviker man merkostnad för demontering av stålkarm och efterlagning av vägg. Vinkelprofilkarm ger även större dagermått än rörprofilkarm. 5 Modell Viking 64 Viking 64 enkeldörr pardörr Dörröppning Enkeldörr Figur 5 Vänsterhängd Ange Enkeldörr Figur 6 Högerhängd Ange Pardörr Figur 7 Gångdörr vänster Ange Pardörr Figur 8 Gångdörr höger Ange Ytbehandling Oanodiserat Standard Standard Lackerat Tillval Tillval Fyllning Utvändigt: Aluminiumdurkplåt 2,5 4 mm Standard Standard Invändigt: Stuccererad alu-plåt 1,25 mm Standard Standard Isolering: Stenull 45 mm Standard Standard Ventilation Ventilationsgaller Tillval Tillval Bila Tillval Tillval Fallucka Tillval Tillval Glas Enkelglas Tillval Tillval 2-glas isolerruta (härdat) Tillval Tillval Tillbehör Trycke Tillval Tillval Modullås Ingår Ingår Utrymningslås Tillval Tillval Nödöppnare Tillval Tillval Dörrstängare Tillval Tillval Porthållare Tillval Tillval Dörrbroms Tillval Tillval Spanjolett Standard Låsbar spanjolett Tillval Hävarmsregel Tillval Tätning Gummilist EPDM Standard Standard Förstärkningar Förberedd för dörrstängare Standard Standard Andra förstärkningar Tillval Tillval Trösklar Tröskel D Standard Standard Tröskel A Tillval Tillval Tröskel A2 Tillval Tillval Tröskel E Tillval Tillval Karm Rörprofilkarm med fläns Standard Standard Rörprofilkarm utan fläns Tillval Tillval Vinkelprofilkarm Tillval Tillval Droppbleck Placeras mellan karmfläns och fasad Standard Standard Brandklass E30 max KYM 1285x2385 mm Tillval Säkerhetsdörr SS Inbrottsskydd klass 1 och 2 Tillval Säkerhetstillbehör Brytskydd Tillval Tillval Borrskydd Tillval Tillval Bakkantssäkring Tillval Tillval Infästning Adjufix Standard Standard Svetsbult Tillval Tillval Monteringsanvisning Ingår Ingår

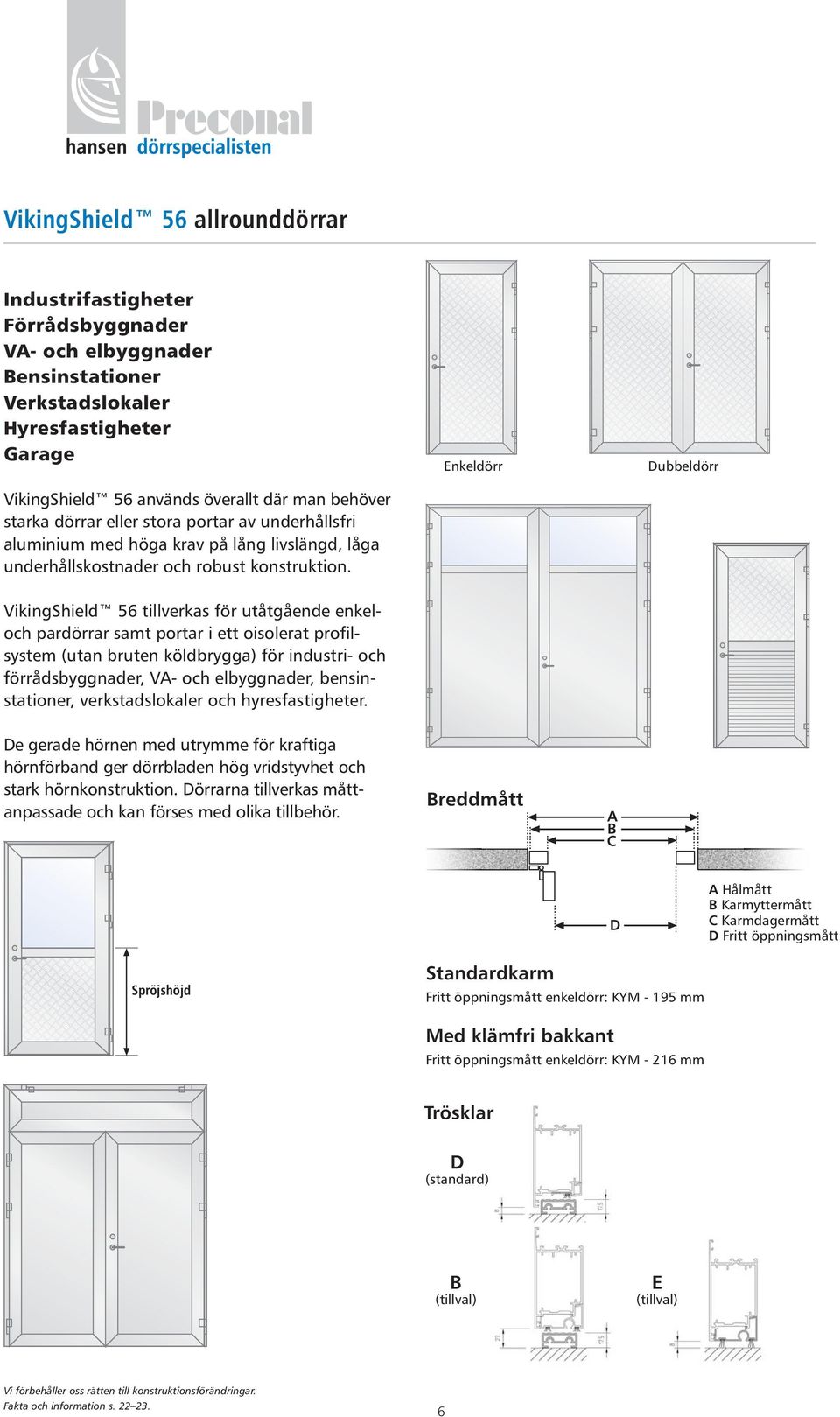

6 VikingShield 56 allrounddörrar Industrifastigheter Förrådsbyggnader VA- och elbyggnader Bensinstationer Verkstadslokaler Hyresfastigheter Garage VikingShield 56 används överallt där man behöver starka dörrar eller stora portar av underhållsfri aluminium med höga krav på lång livslängd, låga underhållskostnader och robust konstruktion. Enkeldörr Dubbeldörr VikingShield 56 tillverkas för utåtgående enkeloch pardörrar samt portar i ett oisolerat profilsystem (utan bruten köldbrygga) för industri- och förrådsbyggnader, VA- och elbyggnader, bensinstationer, verkstadslokaler och hyresfastigheter. De gerade hörnen med utrymme för kraftiga hörnförband ger dörrbladen hög vridstyvhet och stark hörnkonstruktion. Dörrarna tillverkas måttanpassade och kan förses med olika tillbehör. Breddmått C BA D A Hålmått B Karmyttermått C Karmdagermått D Fritt öppningsmått Spröjshöjd Spröjshöjd Standardkarm Fritt öppningsmått enkeldörr: KYM mm Med klämfri bakkant Fritt öppningsmått enkeldörr: KYM mm Trösklar D (standard) B (tillval) E (tillval) 6

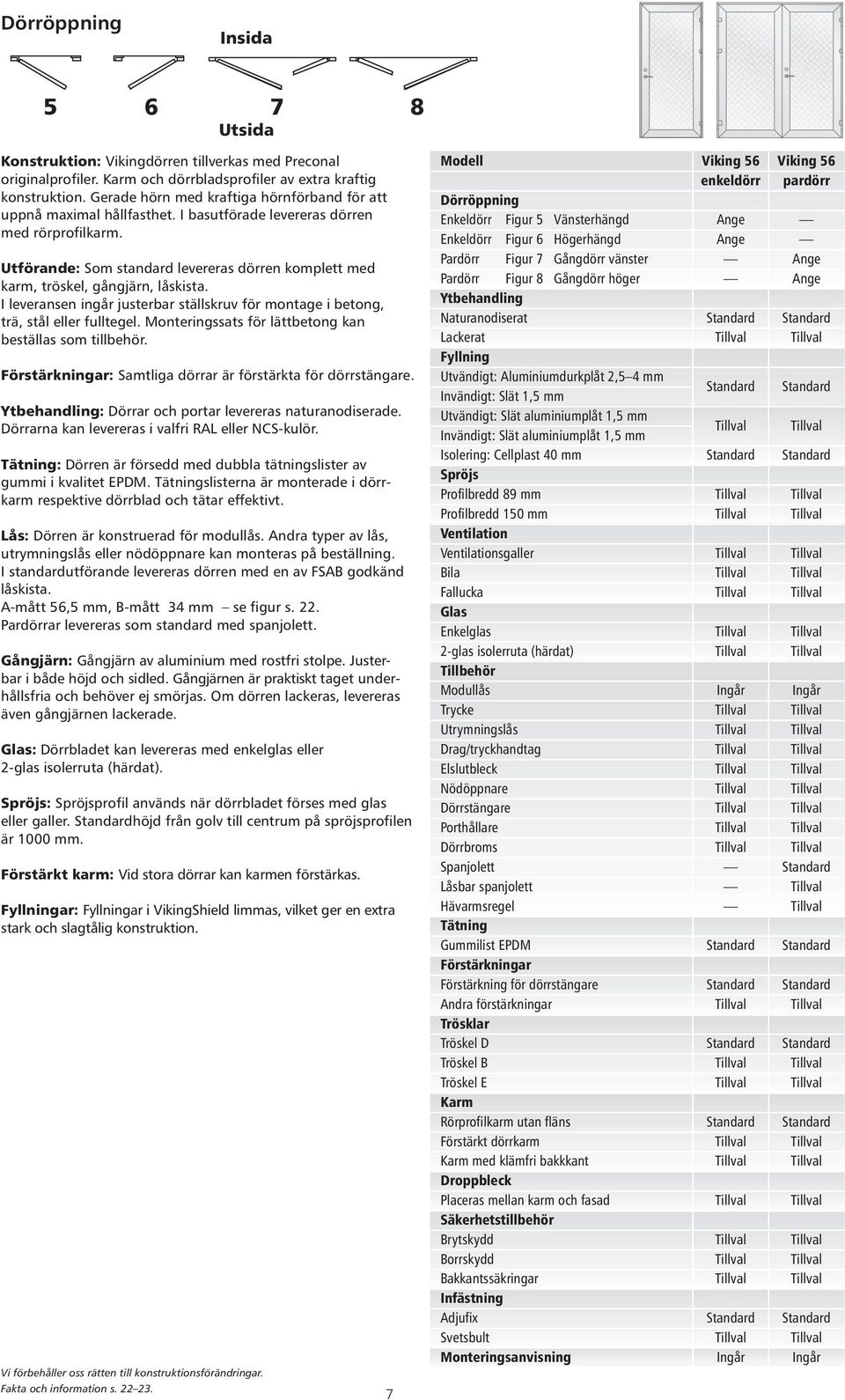

7 Dörröppning Konstruktion: Vikingdörren tillverkas med Preconal originalprofiler. Karm och dörrbladsprofiler av extra kraftig konstruktion. Gerade hörn med kraftiga hörnförband för att uppnå maximal hållfasthet. I basutförade levereras dörren med rörprofilkarm. Utförande: Som standard levereras dörren komplett med karm, tröskel, gångjärn, låskista. I leveransen ingår justerbar ställskruv för montage i betong, trä, stål eller fulltegel. Monteringssats för lättbetong kan beställas som tillbehör. Förstärkningar: Samtliga dörrar är förstärkta för dörrstängare. Ytbehandling: Dörrar och portar levereras naturanodiserade. Dörrarna kan levereras i valfri RAL eller NCS-kulör. Tätning: Dörren är försedd med dubbla tätningslister av gummi i kvalitet EPDM. Tätningslisterna är monterade i dörrkarm respektive dörrblad och tätar effektivt. Lås: Dörren är konstruerad för modullås. Andra typer av lås, utrymningslås eller nödöppnare kan monteras på beställning. I standardutförande levereras dörren med en av FSAB godkänd låskista. A-mått 56,5 mm, B-mått 34 mm se figur s. 22. Pardörrar levereras som standard med spanjolett. Gångjärn: Gångjärn av aluminium med rostfri stolpe. Justerbar i både höjd och sidled. Gångjärnen är praktiskt taget underhållsfria och behöver ej smörjas. Om dörren lackeras, levereras även gångjärnen lackerade. Glas: Dörrbladet kan levereras med enkelglas eller 2-glas isolerruta (härdat). Spröjs: Spröjsprofil används när dörrbladet förses med glas eller galler. Standardhöjd från golv till centrum på spröjsprofilen är 1000 mm. Förstärkt karm: Vid stora dörrar kan karmen förstärkas. Fyllningar: Fyllningar i VikingShield limmas, vilket ger en extra stark och slagtålig konstruktion. 7 Modell Viking 56 Viking 56 enkeldörr pardörr Dörröppning Enkeldörr Figur 5 Vänsterhängd Ange Enkeldörr Figur 6 Högerhängd Ange Pardörr Figur 7 Gångdörr vänster Ange Pardörr Figur 8 Gångdörr höger Ange Ytbehandling Naturanodiserat Standard Standard Lackerat Tillval Tillval Fyllning Utvändigt: Aluminiumdurkplåt 2,5 4 mm Invändigt: Slät 1,5 mm Standard Standard Utvändigt: Slät aluminiumplåt 1,5 mm Invändigt: Slät aluminiumplåt 1,5 mm Tillval Tillval Isolering: Cellplast 40 mm Standard Standard Spröjs Profilbredd 89 mm Tillval Tillval Profilbredd 150 mm Tillval Tillval Ventilation Ventilationsgaller Tillval Tillval Bila Tillval Tillval Fallucka Tillval Tillval Glas Enkelglas Tillval Tillval 2-glas isolerruta (härdat) Tillval Tillval Tillbehör Modullås Ingår Ingår Trycke Tillval Tillval Utrymningslås Tillval Tillval Drag/tryckhandtag Tillval Tillval Elslutbleck Tillval Tillval Nödöppnare Tillval Tillval Dörrstängare Tillval Tillval Porthållare Tillval Tillval Dörrbroms Tillval Tillval Spanjolett Standard Låsbar spanjolett Tillval Hävarmsregel Tillval Tätning Gummilist EPDM Standard Standard Förstärkningar Förstärkning för dörrstängare Standard Standard Andra förstärkningar Tillval Tillval Trösklar Tröskel D Standard Standard Tröskel B Tillval Tillval Tröskel E Tillval Tillval Karm Rörprofilkarm utan fläns Standard Standard Förstärkt dörrkarm Tillval Tillval Karm med klämfri bakkkant Tillval Tillval Droppbleck Placeras mellan karm och fasad Tillval Tillval Säkerhetstillbehör Brytskydd Tillval Tillval Borrskydd Tillval Tillval Bakkantssäkringar Tillval Tillval Infästning Adjufix Standard Standard Svetsbult Tillval Tillval Monteringsanvisning Ingår Ingår

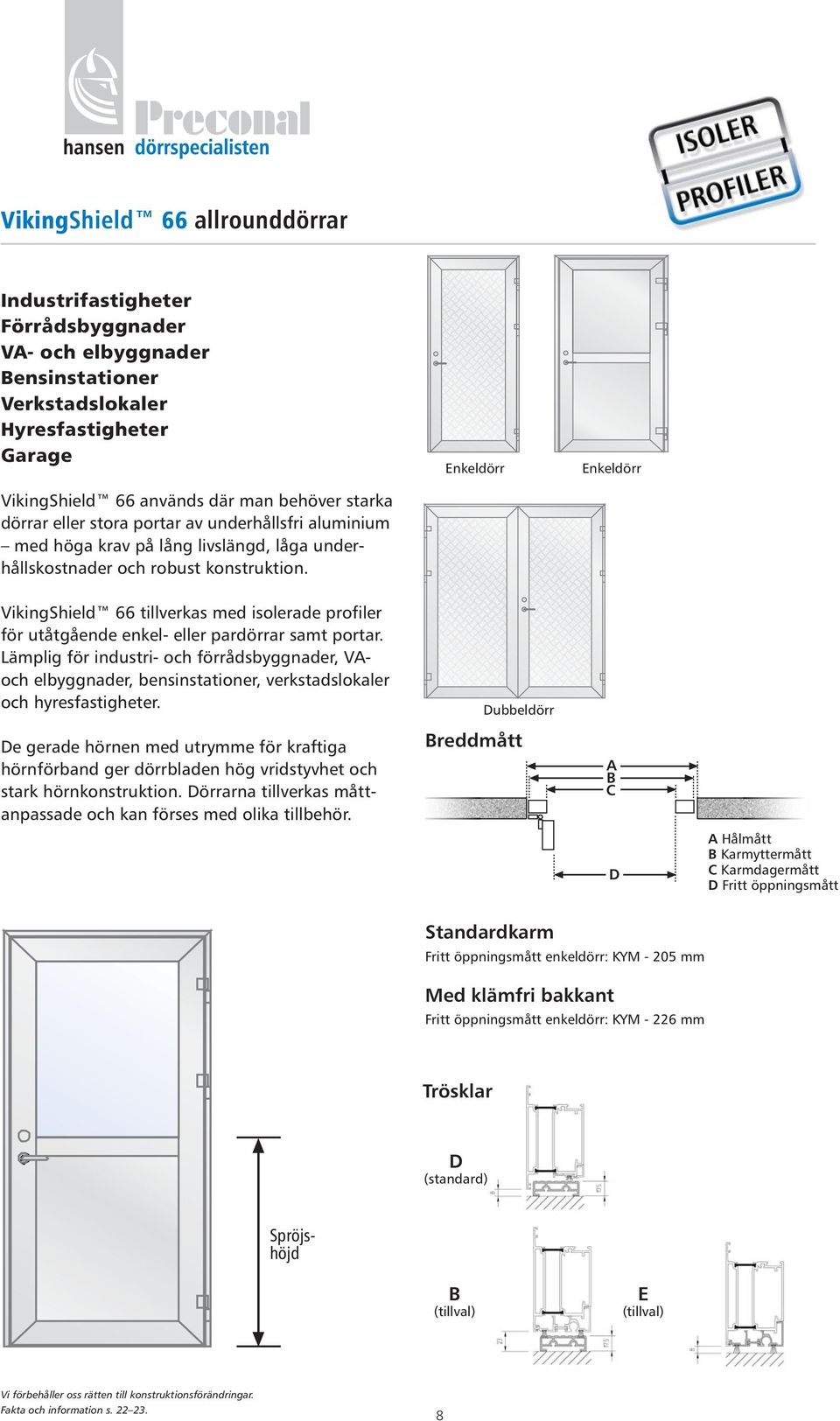

8 VikingShield 66 allrounddörrar Industrifastigheter Förrådsbyggnader VA- och elbyggnader Bensinstationer Verkstadslokaler Hyresfastigheter Garage VikingShield 66 används där man behöver starka dörrar eller stora portar av underhållsfri aluminium med höga krav på lång livslängd, låga underhållskostnader och robust konstruktion. Enkeldörr Enkeldörr VikingShield 66 tillverkas med isolerade profiler för utåtgående enkel- eller pardörrar samt portar. Lämplig för industri- och förrådsbyggnader, VAoch elbyggnader, bensinstationer, verkstadslokaler och hyresfastigheter. De gerade hörnen med utrymme för kraftiga hörnförband ger dörrbladen hög vridstyvhet och stark hörnkonstruktion. Dörrarna tillverkas måttanpassade och kan förses med olika tillbehör. Dubbeldörr Breddmått C BA D A Hålmått B Karmyttermått C Karmdagermått D Fritt öppningsmått Standardkarm Fritt öppningsmått enkeldörr: KYM mm Med klämfri bakkant Fritt öppningsmått enkeldörr: KYM mm Trösklar D (standard) Spröjshöjd B (tillval) E (tillval) 8

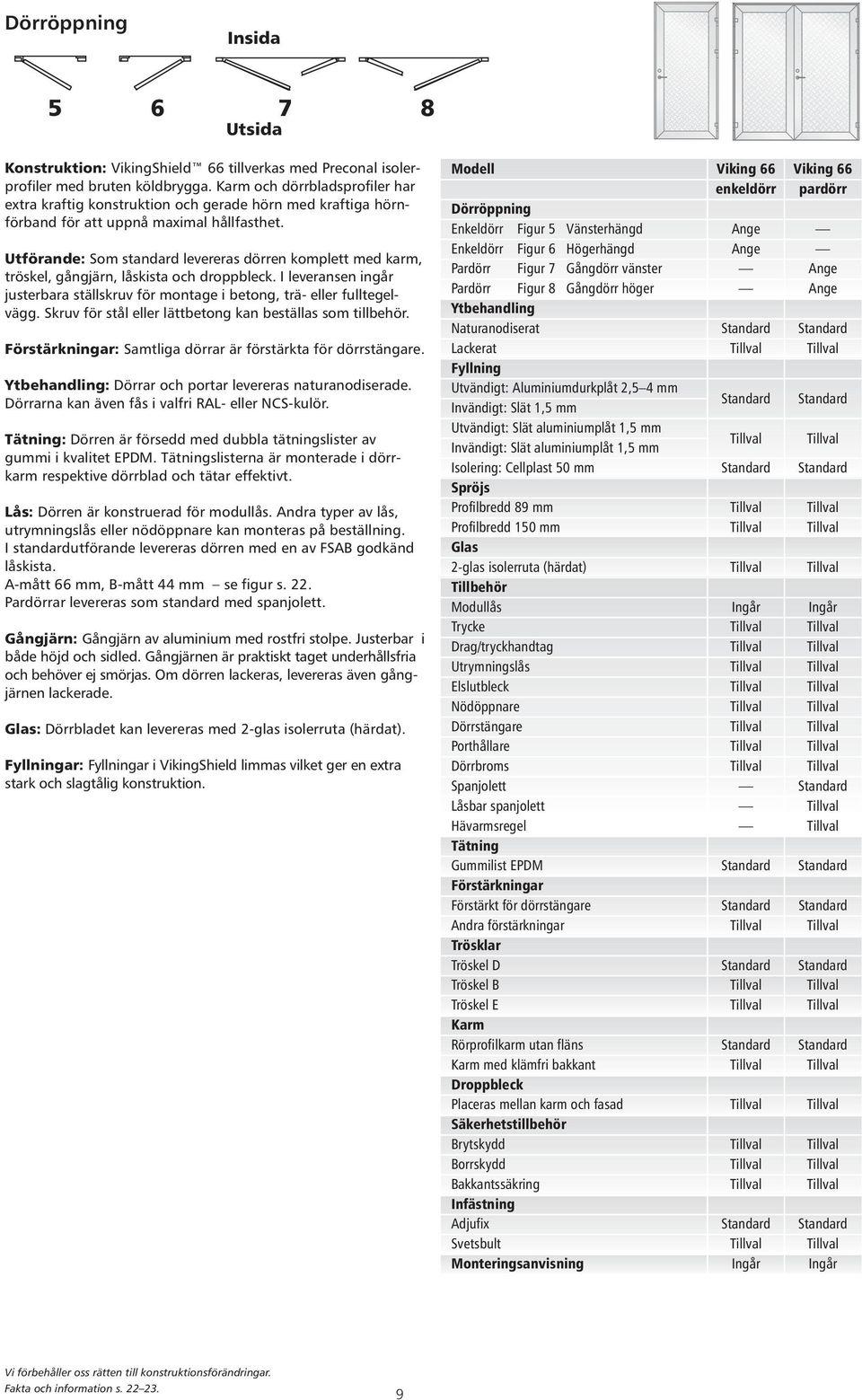

9 Dörröppning Konstruktion: VikingShield 66 tillverkas med Preconal isolerprofiler med bruten köldbrygga. Karm och dörrbladsprofiler har extra kraftig konstruktion och gerade hörn med kraftiga hörnförband för att uppnå maximal hållfasthet. Utförande: Som standard levereras dörren komplett med karm, tröskel, gångjärn, låskista och droppbleck. I leveransen ingår justerbara ställskruv för montage i betong, trä- eller fulltegelvägg. Skruv för stål eller lättbetong kan beställas som tillbehör. Förstärkningar: Samtliga dörrar är förstärkta för dörrstängare. Ytbehandling: Dörrar och portar levereras naturanodiserade. Dörrarna kan även fås i valfri RAL- eller NCS-kulör. Tätning: Dörren är försedd med dubbla tätningslister av gummi i kvalitet EPDM. Tätningslisterna är monterade i dörrkarm respektive dörrblad och tätar effektivt. Lås: Dörren är konstruerad för modullås. Andra typer av lås, utrymningslås eller nödöppnare kan monteras på beställning. I standardutförande levereras dörren med en av FSAB godkänd låskista. A-mått 66 mm, B-mått 44 mm se figur s. 22. Pardörrar levereras som standard med spanjolett. Gångjärn: Gångjärn av aluminium med rostfri stolpe. Justerbar i både höjd och sidled. Gångjärnen är praktiskt taget underhållsfria och behöver ej smörjas. Om dörren lackeras, levereras även gångjärnen lackerade. Glas: Dörrbladet kan levereras med 2-glas isolerruta (härdat). Fyllningar: Fyllningar i VikingShield limmas vilket ger en extra stark och slagtålig konstruktion. Modell Viking 66 Viking 66 enkeldörr pardörr Dörröppning Enkeldörr Figur 5 Vänsterhängd Ange Enkeldörr Figur 6 Högerhängd Ange Pardörr Figur 7 Gångdörr vänster Ange Pardörr Figur 8 Gångdörr höger Ange Ytbehandling Naturanodiserat Standard Standard Lackerat Tillval Tillval Fyllning Utvändigt: Aluminiumdurkplåt 2,5 4 mm Invändigt: Slät 1,5 mm Standard Standard Utvändigt: Slät aluminiumplåt 1,5 mm Invändigt: Slät aluminiumplåt 1,5 mm Tillval Tillval Isolering: Cellplast 50 mm Standard Standard Spröjs Profilbredd 89 mm Tillval Tillval Profilbredd 150 mm Tillval Tillval Glas 2-glas isolerruta (härdat) Tillval Tillval Tillbehör Modullås Ingår Ingår Trycke Tillval Tillval Drag/tryckhandtag Tillval Tillval Utrymningslås Tillval Tillval Elslutbleck Tillval Tillval Nödöppnare Tillval Tillval Dörrstängare Tillval Tillval Porthållare Tillval Tillval Dörrbroms Tillval Tillval Spanjolett Standard Låsbar spanjolett Tillval Hävarmsregel Tillval Tätning Gummilist EPDM Standard Standard Förstärkningar Förstärkt för dörrstängare Standard Standard Andra förstärkningar Tillval Tillval Trösklar Tröskel D Standard Standard Tröskel B Tillval Tillval Tröskel E Tillval Tillval Karm Rörprofilkarm utan fläns Standard Standard Karm med klämfri bakkant Tillval Tillval Droppbleck Placeras mellan karm och fasad Tillval Tillval Säkerhetstillbehör Brytskydd Tillval Tillval Borrskydd Tillval Tillval Bakkantssäkring Tillval Tillval Infästning Adjufix Standard Standard Svetsbult Tillval Tillval Monteringsanvisning Ingår Ingår 9

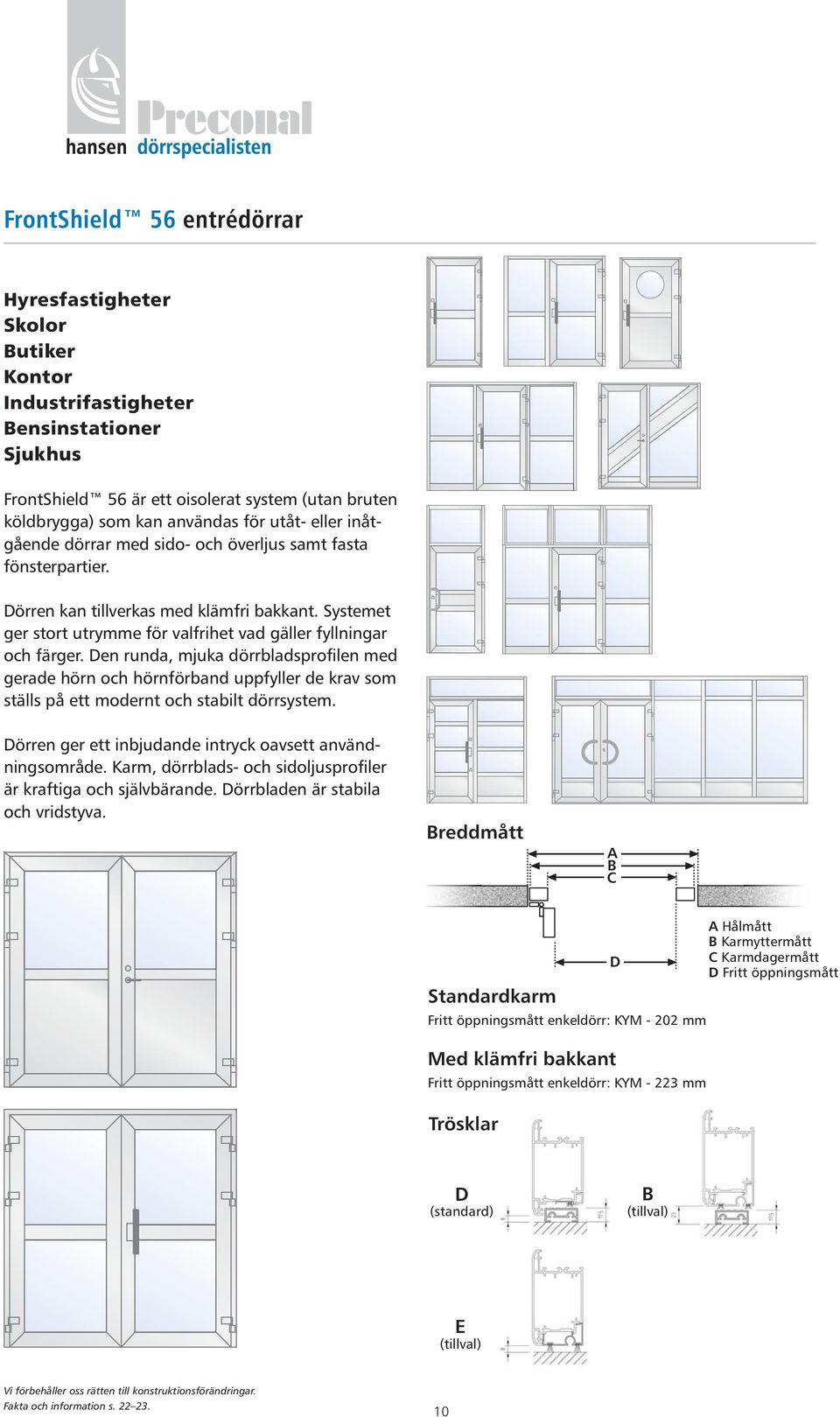

10 FrontShield 56 entrédörrar Hyresfastigheter Skolor Butiker Kontor Industrifastigheter Bensinstationer Sjukhus FrontShield 56 är ett oisolerat system (utan bruten köldbrygga) som kan användas för utåt- eller inåtgående dörrar med sido- och överljus samt fasta fönsterpartier. Dörren kan tillverkas med klämfri bakkant. Systemet ger stort utrymme för valfrihet vad gäller fyllningar och färger. Den runda, mjuka dörrbladsprofilen med gerade hörn och hörnförband uppfyller de krav som ställs på ett modernt och stabilt dörrsystem. Dörren ger ett inbjudande intryck oavsett användningsområde. Karm, dörrblads- och sidoljusprofiler är kraftiga och självbärande. Dörrbladen är stabila och vridstyva. Breddmått C BA Standardkarm Fritt öppningsmått enkeldörr: KYM mm Med klämfri bakkant Fritt öppningsmått enkeldörr: KYM mm Trösklar D A Hålmått B Karmyttermått C Karmdagermått D Fritt öppningsmått D (standard) B (tillval) E (tillval) 10

11 Dörröppning Konstruktion: FrontShield 56 tillverkas med Preconal profilsystem utan bruten köldbrygga. Karm och dörrbladsprofiler är självbärande av extra kraftig konstruktion och har gerade hörn med kraftiga hörnförband för att uppnå maximal hållfasthet. Utförande: Som standard levereras dörren komplett med karm, tröskel, gångjärn och låskista. I leveransen ingår justerbar ställskruv för montage i betong, trä- eller fulltegelvägg. Skruv för stål eller lättbetong kan beställas som tillbehör. Design: Dörrbladsprofilerna har en mjukt rundad yttre kant, som ett elegant och modernt intryck. Förstärkningar: Samtliga dörrar är förstärkta för dörrstängare. Ytbehandling: Aluminiumpartierna levereras anodiserade i kulörerna natur eller brunt. Dörrarna kan även levereras i valfri RAL- eller NCS-kulör. Tätning: Dörren är försedd med dubbla tätningslister av gummi i kvalitet EPDM. Tätningslisterna är monterade i dörrkarm respektive dörrblad och tätar effektivt. Lås: Dörren är konstruerad för modullås. Andra typer av lås, utrymningslås, motorlås, nödöppnare, elslutbleck m. m. kan monteras på beställning. I standardutförande levereras dörren med en av FSAB godkänd låskista. A-mått 63,5 mm, B-mått 40 mm (37 mm vid inåtgående dörr) se figur s. 22. Pardörrar levereras som standard med dubbelverkande kantregel. Gångjärn: Gångjärn av aluminium med rostfri stolpe. Justerbar i både höjd och sidled. Gångjärnen är praktiskt taget underhållsfria och behöver ej smörjas. Om dörren lackeras, levereras även gångjärnen lackerade. Glas: Dörrbladet kan levereras med enkelglas eller 2-glas isolerruta (härdat). Glaskonstruktionen kan även ges speciella skyddsfunktioner, t. ex.: Skydd mot solinstrålning solskyddsglas. Säkerhet härdat, laminerat eller larmat glas. Skydd mot insyn t. ex. ornamenterat glas. Spröjs: Placeras enligt beställarens önskemål. 4 8 Brandklass: Dörrar och fasta partier kan tillverkas enligt brandklass E Modell Front 56 Front 56 enkeldörr pardörr Dörröppning Enkeldörr Figur 1 Högerhängd Ange Enkeldörr Figur 2 Vänsterhängd Ange Pardörr Figur 3 Gångdörr höger Ange Pardörr Figur 4 Gångdörr vänster Ange Enkeldörr Figur 5 Vänsterhängd Ange Enkeldörr Figur 6 Högerhängd Ange Pardörr Figur 7 Gångdörr vänster Ange Pardörr Figur 8 Gångdörr höger Ange Sidoljus Tillval Tillval Överljus Tillval Tillval Ytbehandling Anodiserat natur eller brunt Ange Ange Lackerat Tillval Tillval Fyllning Utvändigt: Slät aluminiumplåt 1,5 mm Invändigt: Slät aluminiumplåt 1,5 mm Standard Standard Aluminiumspont Tillval Tillval Isolering: Cellplast 40 mm Standard Standard Spröjs Profilbredd 89 mm Standard Standard Profilbredd 150 mm Tillval Tillval Glas Enkelglas Tillval Tillval 2-glas isolerruta (härdat) Tillval Tillval Tillbehör Modullås Ingår Ingår Drag/tryckhandtag Tillval Tillval Trycke Tillval Tillval Kantregel dubbeldörr Standard Utrymningslås Tillval Tillval Elslutbleck Tillval Tillval Dörrstängare Tillval Tillval Nödöppnare Tillval Tillval Dörrbroms Tillval Tillval Porthållare Tillval Tillval Motorlås Tillval Tillval Brevinkast Tillval Tillval Tätning Gummilist EPDM Standard Standard Förstärkningar Förstärkning för dörrstängare Standard Standard Andra förstärkningar Tillval Tillval Trösklar Tröskel D Standard Standard Tröskel B Tillval Tillval Tröskel E Tillval Tillval Karm Rörprofilkarm utan fläns Standard Standard Karm med klämfri bakkant Tillval Tillval Brandklass E 30 Tillval Tillval Säkerhetsdörr Inbrottsskydd klass 1 och 2 Tillval Säkerhetstillbehör Brytskydd Tillval Tillval Borrskydd Tillval Tillval Bakkantssäkring Tillval Tillval Infästning Adjufix Ange Ange Svetsbult Ange Ange Monteringsanvisning Ingår Ingår

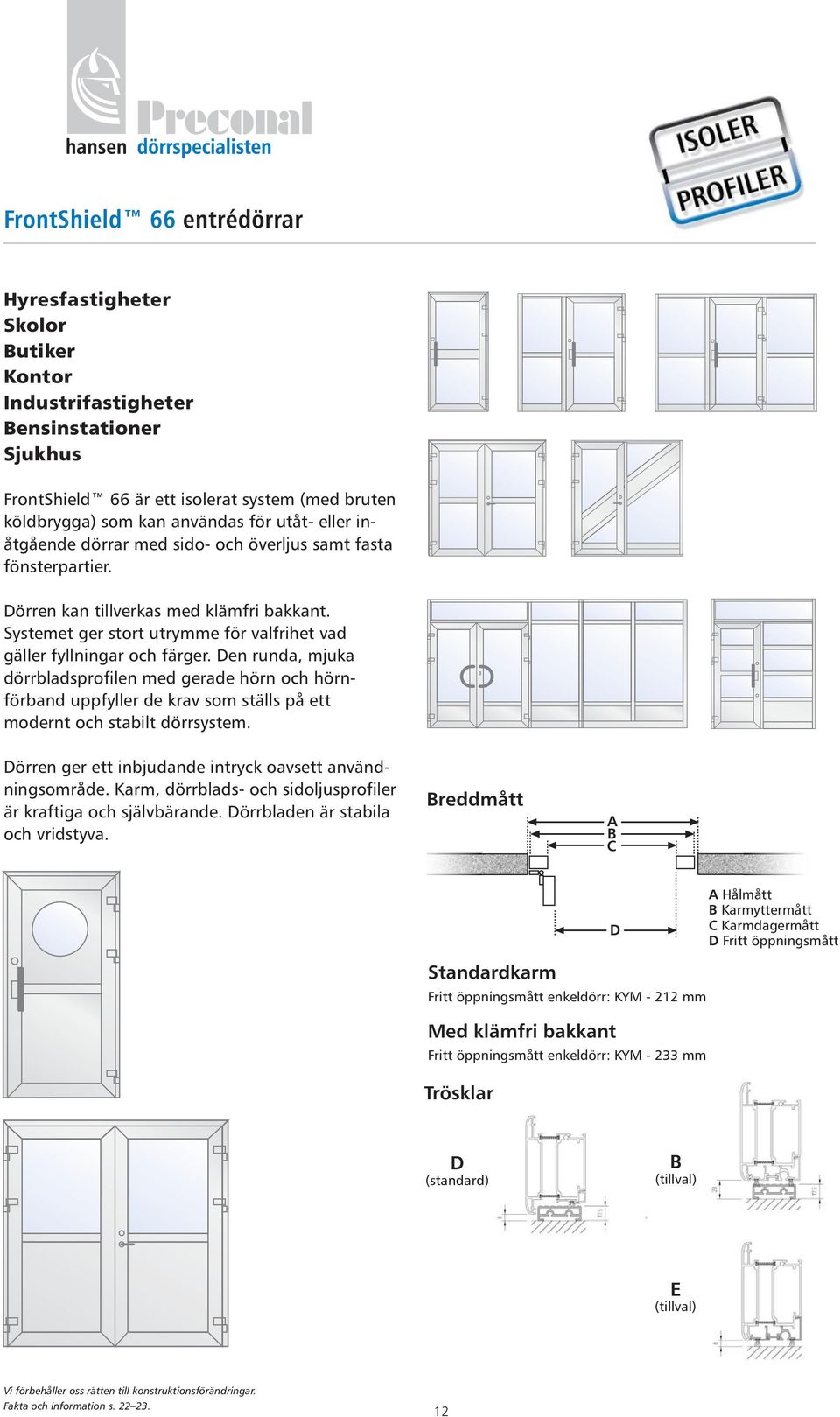

12 FrontShield 66 entrédörrar Hyresfastigheter Skolor Butiker Kontor Industrifastigheter Bensinstationer Sjukhus FrontShield 66 är ett isolerat system (med bruten köldbrygga) som kan användas för utåt- eller inåtgående dörrar med sido- och överljus samt fasta fönsterpartier. Dörren kan tillverkas med klämfri bakkant. Systemet ger stort utrymme för valfrihet vad gäller fyllningar och färger. Den runda, mjuka dörrbladsprofilen med gerade hörn och hörnförband uppfyller de krav som ställs på ett modernt och stabilt dörrsystem. Dörren ger ett inbjudande intryck oavsett användningsområde. Karm, dörrblads- och sidoljusprofiler är kraftiga och självbärande. Dörrbladen är stabila och vridstyva. Breddmått C BA D A Hålmått B Karmyttermått C Karmdagermått D Fritt öppningsmått Standardkarm Fritt öppningsmått enkeldörr: KYM mm Med klämfri bakkant Fritt öppningsmått enkeldörr: KYM mm Trösklar D (standard) B (tillval) E (tillval) 12

13 Dörröppning Konstruktion: FrontShield 66 tillverkas med Preconals profilsystem med bruten köldbrygga. Karm och dörrbladsprofiler är självbärande av extra kraftig konstruktion och har gerade hörn med kraftiga hörnförband för att uppnå maximal hållfasthet. Utförande: Som standard levereras dörren komplett med karm, tröskel, gångjärn och låskista. I leveransen ingår skruv och plugg för montage i betong, trä- eller fulltegelvägg. Monteringssats för stål eller lättbetong kan beställas som tillbehör. Design: Dörrbladsprofilerna har en mjukt rundad yttre kant, som ett elegant och modernt intryck. Förstärkningar: Samtliga dörrar är förstärkta för dörrstängare. Ytbehandling: Aluminiumpartierna levereras anodiserade i kulörerna natur eller brunt. Dörrarna kan även levereras i valfri RAL- eller NCS-kulör. Tätning: Dörren är försedd med dubbla tätningslister av gummi i kvalitet EPDM. Tätningslisterna är monterade i dörrkarm respektive dörrblad och tätar effektivt. Lås: Dörren är konstruerad för modullås. Andra typer av lås, utrymningslås, motorlås eller nödöppnare, elslutbleck m. m. kan monteras på beställning. För pardörrar finns alternativa spanjoletter. I standardutförande levereras dörren med en av FSAB godkänd låskista. A-mått 73 mm, B-mått 51 mm se figur s. 22. Pardörrar levereras som standard med dubbelverkande kantregel. Gångjärn: Gångjärn av aluminium med rostfri stolpe. Justerbar i både höjd och sidled. Gångjärnen är praktiskt taget underhållsfria och behöver ej smörjas. Glas: Dörrbladet levereras med 2-glas isolerruta (härdat). Glaskonstruktionen kan även ges speciella skyddsfunktioner, exempelvis: Förbättrat u-värde lågemissionsglas. Skydd mot solinstrålning solskyddsglas. Skydd mot buller med för objektet anpassad lösning. Säkerhet härdat, laminerat eller larmat glas. Skydd mot insyn t. ex. ornamenterat glas. Spröjs: Placeras enligt beställarens önskemål. 13 Modell Front 66 Front 66 enkeldörr pardörr Isolerade profiler med bruten köldbrygga Standard Standard Dörröppning Enkeldörr Figur 1 Högerhängd Ange Enkeldörr Figur 2 Vänsterhängd Ange Pardörr Figur 3 Gångdörr höger Ange Pardörr Figur 4 Gångdörr vänster Ange Enkeldörr Figur 5 Vänsterhängd Ange Enkeldörr Figur 6 Högerhängd Ange Pardörr Figur 7 Gångdörr vänster Ange Pardörr Figur 8 Gångdörr höger Ange Sidoljus Tillval Tillval Överljus Tillval Tillval Ytbehandling Anodiserat natur eller brunt Ange Ange Lackerat Tillval Tillval Fyllning Utvändigt: Slät aluminiumplåt 1,5 mm Invändigt: Slät aluminiumplåt 1,5 mm Standard Standard Aluminiumspont Tillval Tillval Isolering: Cellplast 50 mm Standard Standard Spröjs Profilbredd 89 mm Standard Standard Profilbredd 150 mm Tillval Tillval Glas: 2-glas isolerruta (härdat) Standard Standard Övriga glas Tillval Tillval Tillbehör Modullås Ingår Ingår Drag/tryckhandtag Tillval Tillval Trycke Tillval Tillval Kantregel dubbeldörr Standard Utrymningslås Tillval Tillval Elslutbleck Tillval Tillval Dörrstängare Tillval Tillval Nödöppnare Tillval Tillval Dörrbroms Tillval Tillval Porthållare Tillval Tillval Motorlås Tillval Tillval Brevinkast Tillval Tillval Tätning Gummilist EPDM Standard Standard Förstärkningar Förstärkt för dörrstängare Standard Standard Andra förstärkningar Tillval Tillval Trösklar Tröskel D Standard Standard Tröskel B Tillval Tillval Tröskel E Tillval Tillval Karm Rörprofilkarm utan fläns Standard Standard Karm med klämfri bakkant Tillval Tillval Droppbleck Placeras mellan karm och fasad Tillval Tillval Säkerhetstillbehör Brytskydd Tillval Tillval Borrskydd Tillval Tillval Brytskydd/borrskydd Tillval Tillval Infästning Adjufix Ange Ange Svetsbult Ange Ange Monteringsanvisning Ingår Ingår

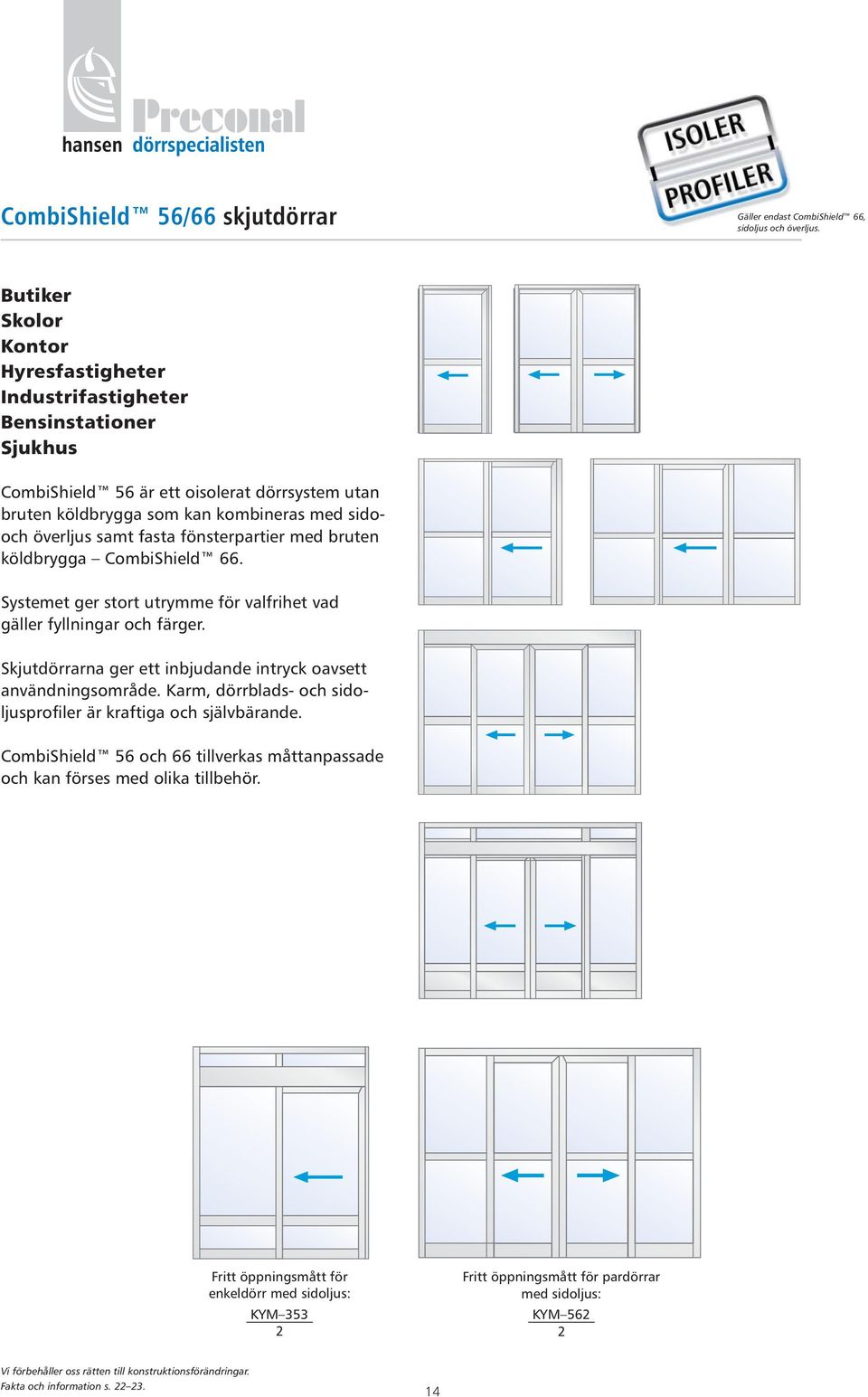

14 CombiShield 56/66 skjutdörrar Gäller endast CombiShield 66, sidoljus och överljus. Butiker Skolor Kontor Hyresfastigheter Industrifastigheter Bensinstationer Sjukhus CombiShield 56 är ett oisolerat dörrsystem utan bruten köldbrygga som kan kombineras med sidooch överljus samt fasta fönsterpartier med bruten köldbrygga CombiShield 66. Systemet ger stort utrymme för valfrihet vad gäller fyllningar och färger. Skjutdörrarna ger ett inbjudande intryck oavsett användningsområde. Karm, dörrblads- och sidoljusprofiler är kraftiga och självbärande. CombiShield 56 och 66 tillverkas måttanpassade och kan förses med olika tillbehör. Fritt öppningsmått för enkeldörr med sidoljus: KYM Fritt öppningsmått för pardörrar med sidoljus: KYM

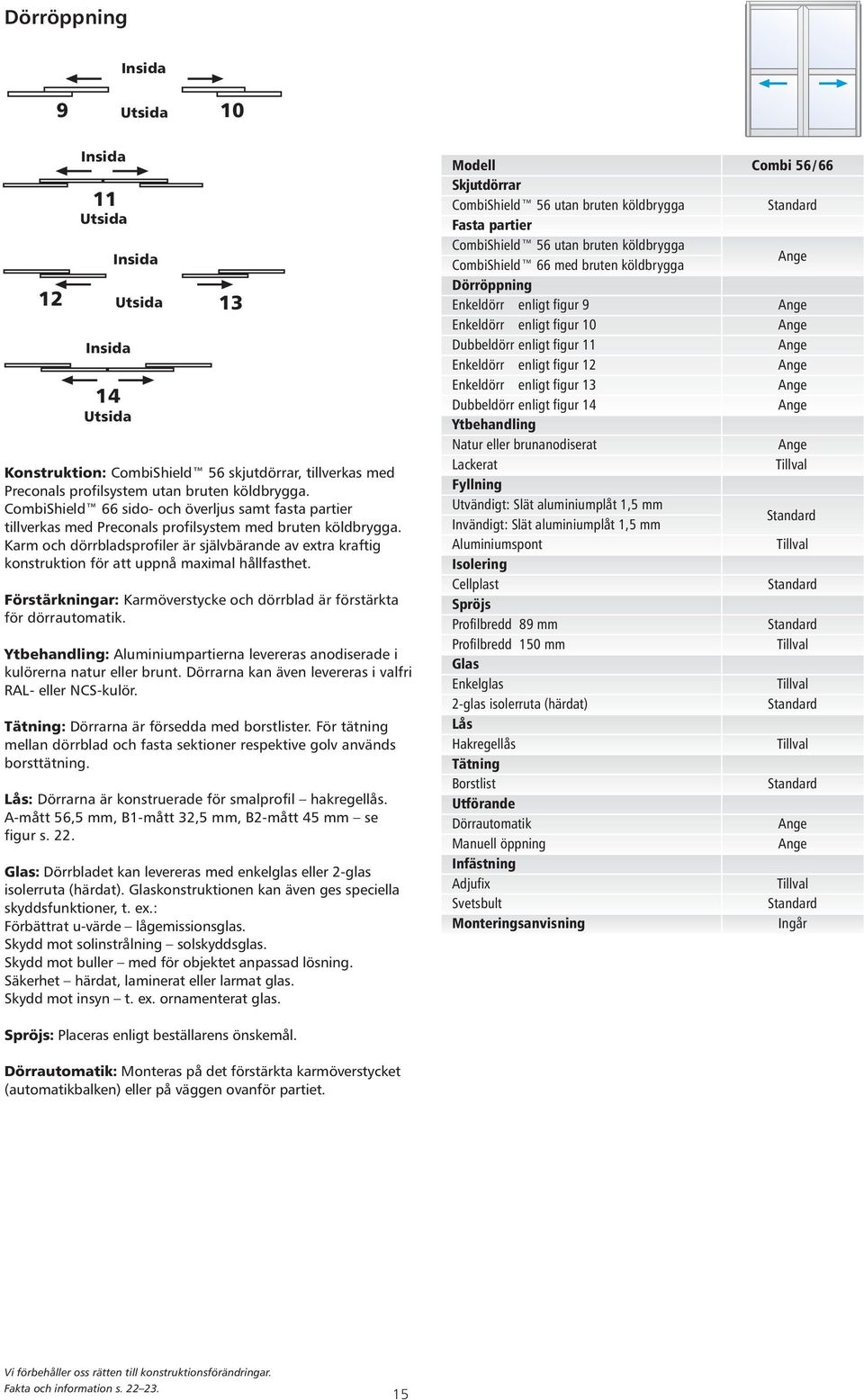

15 Dörröppning Konstruktion: CombiShield 56 skjutdörrar, tillverkas med Preconals profilsystem utan bruten köldbrygga. CombiShield 66 sido- och överljus samt fasta partier tillverkas med Preconals profilsystem med bruten köldbrygga. Karm och dörrbladsprofiler är självbärande av extra kraftig konstruktion för att uppnå maximal hållfasthet. Förstärkningar: Karmöverstycke och dörrblad är förstärkta för dörrautomatik. Ytbehandling: Aluminiumpartierna levereras anodiserade i kulörerna natur eller brunt. Dörrarna kan även levereras i valfri RAL- eller NCS-kulör. Tätning: Dörrarna är försedda med borstlister. För tätning mellan dörrblad och fasta sektioner respektive golv används borsttätning. Lås: Dörrarna är konstruerade för smalprofil hakregellås. A-mått 56,5 mm, B1-mått 32,5 mm, B2-mått 45 mm se figur s. 22. Glas: Dörrbladet kan levereras med enkelglas eller 2-glas isolerruta (härdat). Glaskonstruktionen kan även ges speciella skyddsfunktioner, t. ex.: Förbättrat u-värde lågemissionsglas. Skydd mot solinstrålning solskyddsglas. Skydd mot buller med för objektet anpassad lösning. Säkerhet härdat, laminerat eller larmat glas. Skydd mot insyn t. ex. ornamenterat glas. Modell Combi 56/66 Skjutdörrar CombiShield 56 utan bruten köldbrygga Standard Fasta partier CombiShield 56 utan bruten köldbrygga CombiShield 66 med bruten köldbrygga Ange Dörröppning Enkeldörr enligt figur 9 Ange Enkeldörr enligt figur 10 Ange Dubbeldörr enligt figur 11 Ange Enkeldörr enligt figur 12 Ange Enkeldörr enligt figur 13 Ange Dubbeldörr enligt figur 14 Ange Ytbehandling Natur eller brunanodiserat Ange Lackerat Tillval Fyllning Utvändigt: Slät aluminiumplåt 1,5 mm Invändigt: Slät aluminiumplåt 1,5 mm Standard Aluminiumspont Tillval Isolering Cellplast Standard Spröjs Profilbredd 89 mm Standard Profilbredd 150 mm Tillval Glas Enkelglas Tillval 2-glas isolerruta (härdat) Standard Lås Hakregellås Tillval Tätning Borstlist Standard Utförande Dörrautomatik Ange Manuell öppning Ange Infästning Adjufix Tillval Svetsbult Standard Monteringsanvisning Ingår Spröjs: Placeras enligt beställarens önskemål. Dörrautomatik: Monteras på det förstärkta karmöverstycket (automatikbalken) eller på väggen ovanför partiet. 15

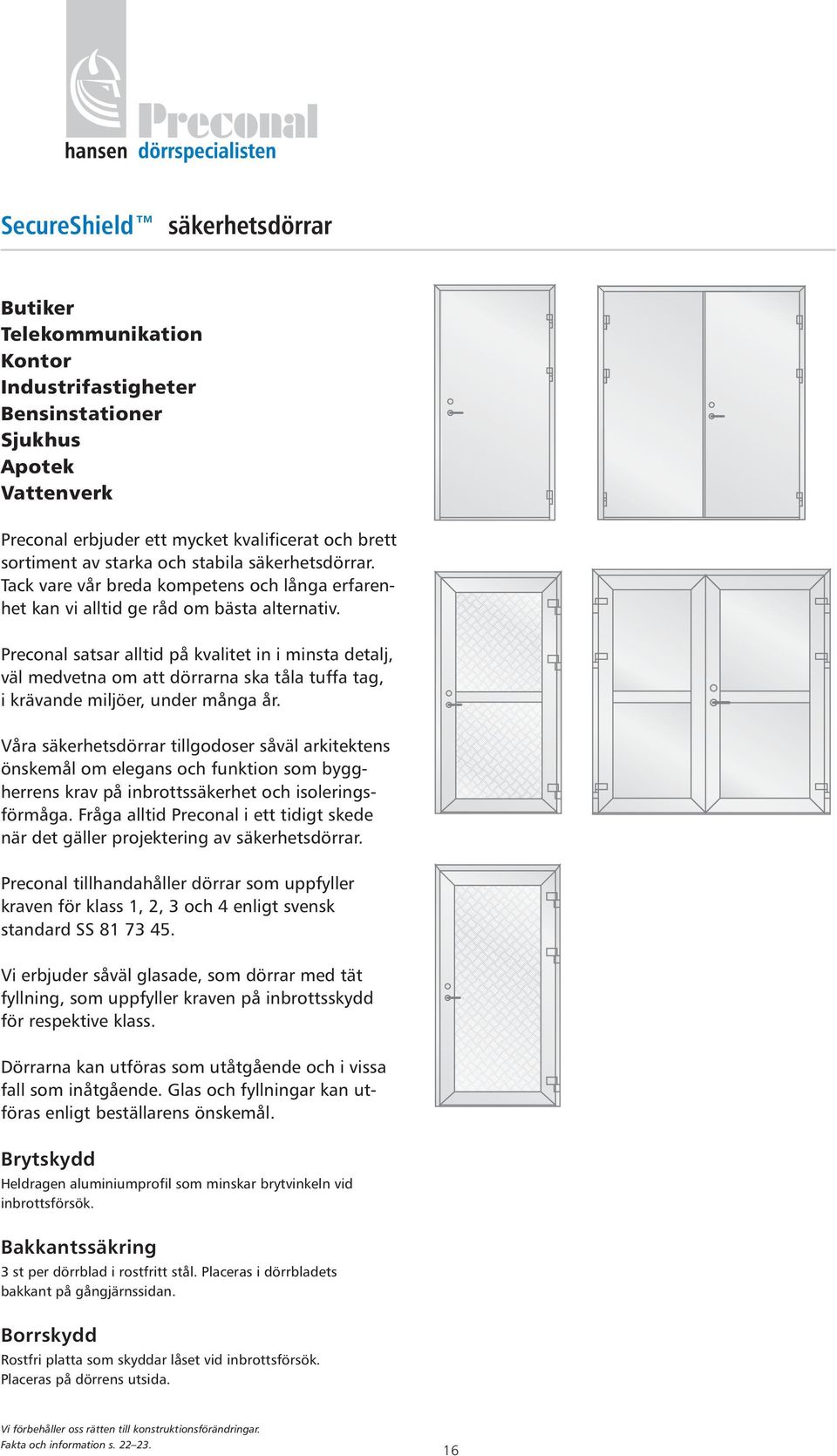

16 SecureShield säkerhetsdörrar Butiker Telekommunikation Kontor Industrifastigheter Bensinstationer Sjukhus Apotek Vattenverk Preconal erbjuder ett mycket kvalificerat och brett sortiment av starka och stabila säkerhetsdörrar. Tack vare vår breda kompetens och långa erfarenhet kan vi alltid ge råd om bästa alternativ. Preconal satsar alltid på kvalitet in i minsta detalj, väl medvetna om att dörrarna ska tåla tuffa tag, i krävande miljöer, under många år. Våra säkerhetsdörrar tillgodoser såväl arkitektens önskemål om elegans och funktion som byggherrens krav på inbrottssäkerhet och isoleringsförmåga. Fråga alltid Preconal i ett tidigt skede när det gäller projektering av säkerhetsdörrar. Preconal tillhandahåller dörrar som uppfyller kraven för klass 1, 2, 3 och 4 enligt svensk standard SS Vi erbjuder såväl glasade, som dörrar med tät fyllning, som uppfyller kraven på inbrottsskydd för respektive klass. Dörrarna kan utföras som utåtgående och i vissa fall som inåtgående. Glas och fyllningar kan utföras enligt beställarens önskemål. Brytskydd Heldragen aluminiumprofil som minskar brytvinkeln vid inbrottsförsök. Bakkantssäkring 3 st per dörrblad i rostfritt stål. Placeras i dörrbladets bakkant på gångjärnssidan. Borrskydd Rostfri platta som skyddar låset vid inbrottsförsök. Placeras på dörrens utsida. 16

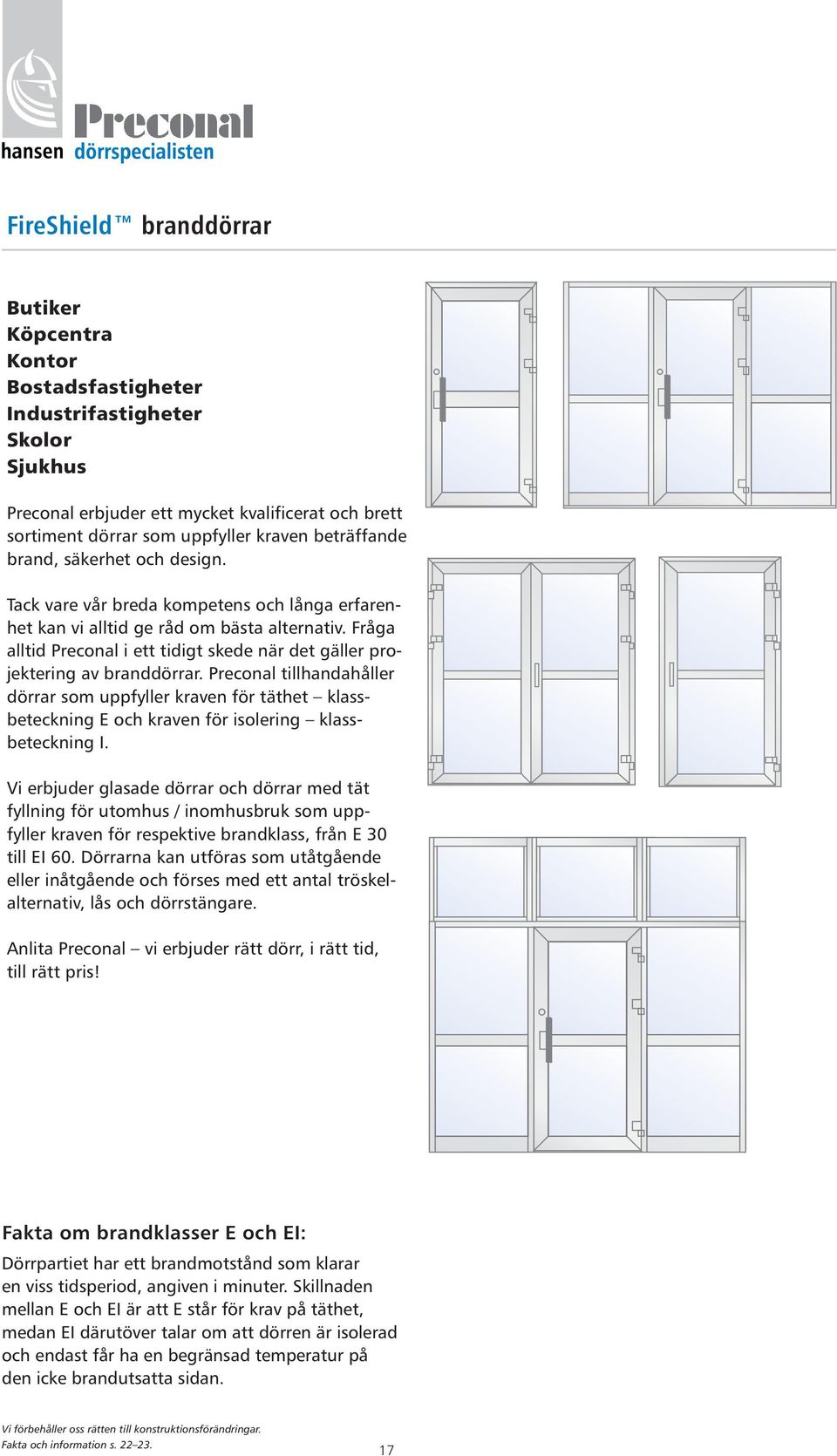

17 FireShield branddörrar Butiker Köpcentra Kontor Bostadsfastigheter Industrifastigheter Skolor Sjukhus Preconal erbjuder ett mycket kvalificerat och brett sortiment dörrar som uppfyller kraven beträffande brand, säkerhet och design. Tack vare vår breda kompetens och långa erfarenhet kan vi alltid ge råd om bästa alternativ. Fråga alltid Preconal i ett tidigt skede när det gäller projektering av branddörrar. Preconal tillhandahåller dörrar som uppfyller kraven för täthet klassbeteckning E och kraven för isolering klassbeteckning I. Vi erbjuder glasade dörrar och dörrar med tät fyllning för utomhus / inomhusbruk som uppfyller kraven för respektive brandklass, från E 30 till EI 60. Dörrarna kan utföras som utåtgående eller inåtgående och förses med ett antal tröskelalternativ, lås och dörrstängare. Anlita Preconal vi erbjuder rätt dörr, i rätt tid, till rätt pris! Fakta om brandklasser E och EI: Dörrpartiet har ett brandmotstånd som klarar en viss tidsperiod, angiven i minuter. Skillnaden mellan E och EI är att E står för krav på täthet, medan EI därutöver talar om att dörren är isolerad och endast får ha en begränsad temperatur på den icke brandutsatta sidan. 17

18 Fenster aluminiumfönster Butiker Skolor Kontor Hyresfastigheter Industrifastigheter Bensinstationer Sjukhus Våtutrymmen/Badrum Inåtgående fönster, sido- och underhängt Preconal Fenster är ett system med såväl fasta, inåt- och utåtgående fasadfönster. Fenster inåt-gående är ett sidohängt och underkantshängt fönster med dubbel öppningsfunktion, s. k. DREH-KIPP. Fenster utåtgående kan erhållas antingen sido- eller överkantshängt. Utåtgående fönster, sido- eller överhängt Systemet är helt underhållsfritt med estetiskt tilltalande design. Aluminiumfönster behöver inte målas, är okänsliga för fukt, mögel och rötangrepp. De fasta och öppningsbara fönsterpartierna ger ett inbjudande intryck oavsett användningsområde. Öppningsbara fönster är försedda med dolda gångjärn. Fast fönster med lodrät spröjs Fast fönster Fönsterpartierna monteras enkelt med vridjärn eller karmskruv. Preconal Fenster tillverkas måttanpassade. DREH-KIPP Fast fönster och DREH-KIPP Fönsterband med fasta och öppningsbara enheter Glidhängt, horisontalt. 18

19 Fönsteröppning Konstruktion: Preconal Fenster tillverkas av isolerprofiler med bruten köldbrygga. Utförande DREH-KIPP: Fasadfönster med dubbel öppningsfunktion. Välj sidohängd öppning eller underkantshängd öppning/vädring. Fönsterkarm och fönsterbåge med en unik konstruktion för att uppnå maximal hållfasthet. Gerade hörn med förstärkta hörnförband. Ytbehandling: Alla fönster levereras som standard i kulörerna naturanodiserat eller vitlackerat. Lackering: Ytbehandling kan även ske med våt- eller pulverlackeringsteknik i valfri RAL- eller NCS-kulör. Tätning: Fönsterpartierna är försedda med tätningslister av gummi i kvalitet EPDM. Handtag: DREH-KIPP fönster levereras inklusive stängningshandtag. Ljudisolering: Glasvalet styr ljudreduktionen. Gångjärn: DREH-KIPP fönster levereras med dolda gångjärn. Modell Isolerade aluminiumprofiler Öppningsbart Inåtgående DREH-KIPP, vänster/höger Utåtgående vänster/höger/överkant Glidhängt horisontellt/vertikalt Ytbehandling Natur eller vitt Lackerat i annan kulör Infästningar Adjufix Ankarjärn Svetsbult Glas 2-glas isolerruta Övriga glasalternativ Handtag Stängningshandtag Låsbart handtag Monteringsanvisning Fenster Standard Ange Ange Ange Ange Tillval Standard Tillval Tillval Standard Tillval Standard Tillval Ingår Karmprofiler: Utformade för enkel anslutning av täckplåtar. Dräneringshål: Integrerade i bottenprofilen. Glas: Fönsterpartierna levereras som standard med 2-glas isolerruta. Glaskonstruktionen kan även ges speciella skyddsfunktioner, t. ex.: Förbättrat u-värde lågemissionsglas. Skydd mot solinstrålning solskyddsglas. Skydd mot buller med för objektet anpassad lösning. Säkerhet härdat, laminerat eller larmat glas. Skydd mot insyn t. ex. ornamenterat glas. Inåtgående Min Max Sidohängt Bredd Höjd Underkantshängt Bredd Höjd Överkantshängt Bredd Höjd Utåtgående Min Max Sidohängt Bredd Höjd Underkantshängt Bredd Höjd Överkantshängt Bredd Höjd Glidhängt Min Max Horisontal Bredd Höjd Vertikal Bredd Höjd

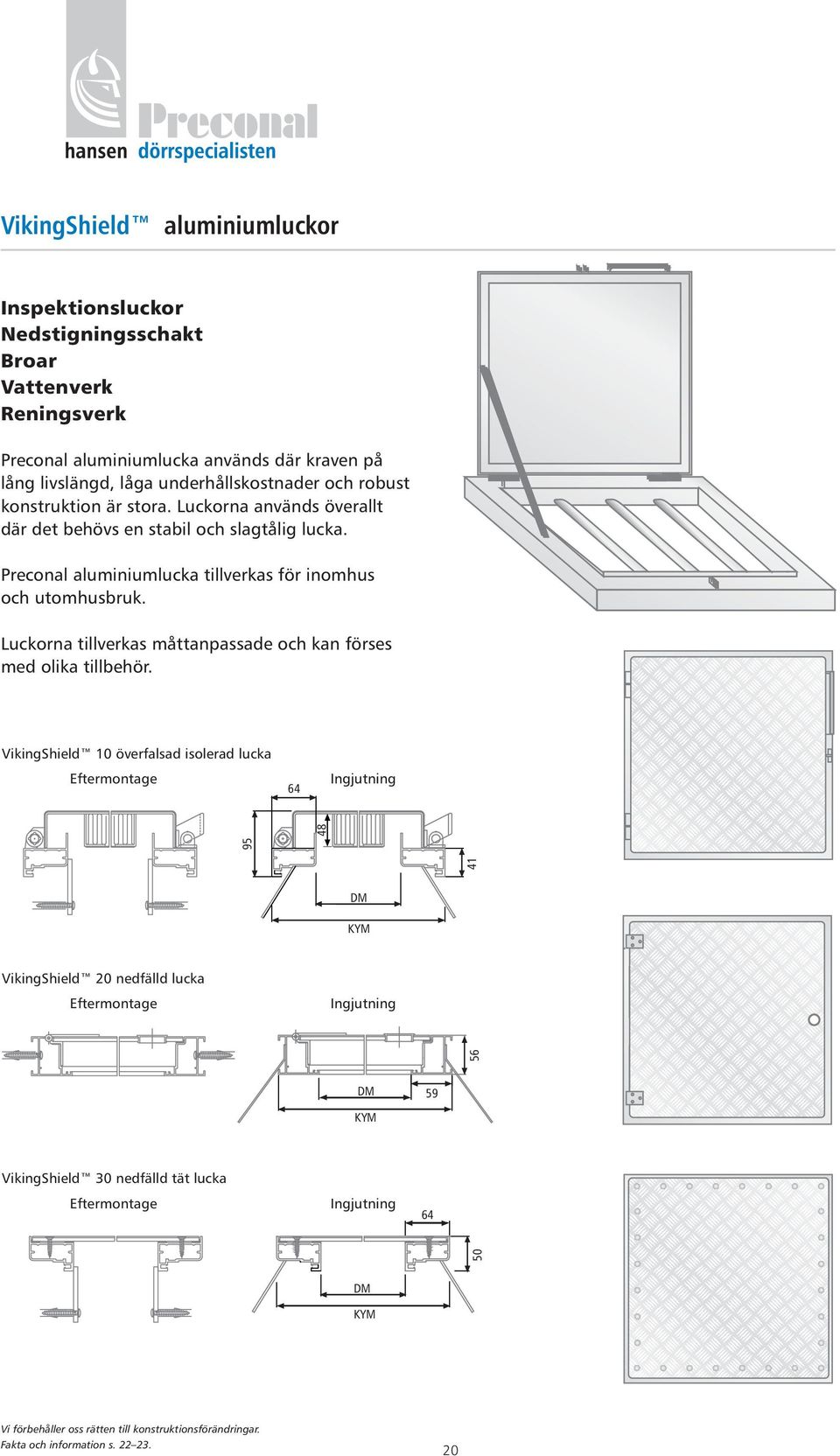

20 VikingShield aluminiumluckor Inspektionsluckor Nedstigningsschakt Broar Vattenverk Reningsverk Preconal aluminiumlucka används där kraven på lång livslängd, låga underhållskostnader och robust konstruktion är stora. Luckorna används överallt där det behövs en stabil och slagtålig lucka. Preconal aluminiumlucka tillverkas för inomhus och utomhusbruk. Luckorna tillverkas måttanpassade och kan förses med olika tillbehör. VikingShield 10 överfalsad isolerad lucka Eftermontage 64 Ingjutning DM KYM VikingShield 20 nedfälld lucka Eftermontage Ingjutning 56 DM 59 KYM VikingShield 30 nedfälld tät lucka Eftermontage Ingjutning DM KYM 20

21 Överfals Nedfälld Nedfälld, tät VikingShield 10 överfalsad isolerad lucka: Karm av aluminiumprofil och lucka av kraftig halkfri aluminiumdurkplåt. Luckan är isolerad med 45 mm stenullsmatta som omslutes av vinkelprofilram och stuccerad aluminiumplåt. Underhållsfria gångjärn med rostfri stapel lagrad i PVC hylsa. Luckan är försedd med lyfthandtag och beslag för låsning med hänglås. Luckan hålls i upprät läge av en kraftig gasdämpare. Tillverkas som enkel eller parlucka med fast eller löstagbar mellanbalk. VikingShield 20 nedfälld lucka: Karm av aluminiumprofil med tätning av EPDM - gummi. Luckan tillverkas isolerad med 45 mm stenullsmatta som omslutes av vinkelprofilkarm med 5/7 durkplåt och insida av stuccerad aluminiumplåt. Lucka med skyddsgaller tillverkas oisolerad. Luckan har rostfria gångjärn. Luckan hålls i uppställt läge av en kraftig gasdämpare. VikingShield 30 nedfälld tät lucka: Ram av aluminium med dubbeltätning av EPDM-gummi. Ovansida av kraftig aluminiumdurkplåt som skruvas med försänkt rostfri skruv mot ramen. Kvarngaller: (Tillbehör). Ett galler faller av säkerhetsskäl ner medan det andra kan ställas i uppställt läge. Ytbehandling: Aluminiumluckorna levereras i obehandlad aluminium. Luckorna kan brännlackeras i valfri färg. Montage: Karmarna tillverkas för ingjutning eller eftermontage. Ingjutningskarmar är försedda med förankringsbyglar för ingjutning i betongkonstruktionen. Modell Viking 10 Viking 20 Viking 30 För inomhusbruk Standard Standard Standard För utomhusbruk Standard Enkellucka Ange Ange Ange Parlucka med fast mellanbalk Ange Ange Ange Parlucka med löstagbar mellanbalk Tillval Tillval Löstagbart skyddsgaller Tillval Tillval Tillval Gångjärnshängt 2-delat kvarngaller Tillval Tillval Tillval Öppningsfunktioner Gasdämpare Standard Standard Handtag Standard Hänglåsfästen Standard Uttag Standard Lås med trekantsnyckel Tillbehör Ytbehandling Obeh. underhållsfri aluminium Standard Standard Standard Lackering Luckorna kan brännlackeras i valfria färger Tillval Tillval Tillval Tätning Gummilist EPDM Standard Standard Vattentät Tillval Standard Montage Karm för ingjutning Ange Ange Ange Karm för eftermontage Ange Ange Ange Eftermontage: För eftermontage är karmen försedd med aluminiumplattjärn dessa är placerade på karmens insida och förborrade för montageskruv som ingår i leveransen. 21

22 Fakta och information Kvalitet För Preconal utgör kvalitetsarbetet ett ständigt engagemang i personal, utrustning och produktionskedjan. Preconal är sedan 1995 certifierade enligt ISO 9001, vilket innebär fastlagda rutiner för tillverkning och kontroll. Genom certifieringen säkerställer vi att kunden får den kvalitet vi utlovat. Endast välkända leverantörer med högsta kvalitet anlitas och ytbehandlingar av aluminiumprofiler sker enbart hos godkända anodiserings- och lackeringsföretag. Glas Samtliga våra partier är som standard försedda med glas som uppfyller Boverkets byggreglers (BBR) krav. Till glaspartierna passar såväl enkelt floatglas som dubbelförseglade isolerrutor. Som standard levereras dörrar med 2-glas isolerruta D4-12 (härdat). Glaskonstruktionen kan även ges speciella skyddsfunktioner: - förbättrat U-värde lågemissionsglas - skydd mot solinstrålning solskyddsglas - skydd mot buller med för objektet anpassad lösning - säkerhet härdat, laminerat eller larmat glas - skydd mot insyn t. ex. ornamenterat glas Certifierade enligt ISO Certifieringen omfattar hela verksamheten - utveckling - konstruktion - marknadsföring - tillverkning - montering - kringutrustning Tillbehör Vårt breda dörrsortiment kan förses med olika tillbehör: - dörrtrycke - cylinderbehör - dörrstängare med glidarm, uppställningsarm eller stängningsfördröjning. - dörrbroms - porthållare - nödöppnare - spanjolett med eller utan lås - motorlås - elslutbleck - manuell skjutdörrsbeslag - skjutdörrsautomatik - ventilationsgaller - brytskydd - borrskydd - bakkantssäkringar - droppbleck - brevinkast Bakkant Framkant Lås, A- och B-mått Se skiss till höger. Övrig teknisk information Måttskisser, profilsnitt och allmän teknisk information kontakta Preconal. B B2 B1 A Gäller endast CombiShield A 22

23 Justerbara gångjärn Gångjärn av aluminium med rostfri stolpe. Justerbar i både höjd och sidled. Gångjärnen är praktiskt taget underhållsfria och behöver ej smörjas. Om dörren lackeras, levereras även gångjärnen lackerade. Droppbleck Droppbleck av aluminium ingår i leveranser av dörrar typ VikingShield 64. Det sticks ner mellan karmens fläns och fasaden. För övriga dörrtyper kan droppblecket beställas som tillbehör. Hålmått Breddmått Hålmått Karmyttermått Karmdagermått Fritt öppningsmått Infästningar Adjufix (till vänster): Justerbar ställskruv för enkelt montage. Levereras som standard till alla enkel och pardörrar (gäller ej för vinkelkarm till VikingShield 64). Höjdmått Fritt passagemått Hålmått Karmyttermått Dagermått Svetsbult (till höger): Rostfri M8 bult med svetsplatta. Levereras som standard på sido och överljus. 23
