BRUKSANVISNING DCP-350C DCP-353C DCP-357C DCP-560CN

Transkript

1 BRUKSANVISNING DCP-350C DCP-353C DCP-357C DCP-560CN

2 Om du måste ringa vår kundtjänst Fyll i följande uppgifter för framtida referens: Modellnummer: DCP-350C, DCP-353C, DCP-357C och DCP-560CN (Ringa in ditt modellnummer) Serienummer: 1 Inköpsdatum: Inköpsort: 1 Serienumret finns på enhetens baksida. Behåll denna bruksanvisning med ditt inköpskvitto som ett permanent bevis på ditt inköp vid fall av stöld, brand eller garantiservice. Registrera din produkt online på Genom att registrera din produkt hos Brother kommer du att registreras som ursprunglig ägare till produkten. Din registrering hos Brother: kan fungera som bevis på produktens inköpsdatum om du skulle tappa ditt kvitto; och kan stötta ett försäkringskrav vid förlust av en produkt som täcks av en försäkring Brother Industries, Ltd.

3 Information om godkännande samt Sammanställningar och publikation Den här bruksanvisningen har under överinseende av Brother Industries Ltd. sammanställts och publicerats och innehåller de senaste produktbeskrivningarna och specifikationerna. Innehållet i den här bruksanvisningen och specifikationerna för den här produkten kan ändras utan föregående meddelande. Brother förbehåller sig rätten att utan förvarning göra förändringar i specifikationer och detta material. Brother ansvarar inte heller för eventuella skador (inklusive följdskador) som orsakas av tilltron till de presenterade materialen, inklusive, men inte begränsat till, skrivfel eller andra misstag. i

4 EU-deklaration om överensstämmelse enligt R & TTE-direktivet ii

5 EU-deklaration om överensstämmelse enligt R & TTE-direktivet Tillverkare Brother Industries Ltd. 15-1, Naeshiro-cho, Mizuho-ku, Nagoya , Japan Fabrik Brother Industries (Shen Zhen) Ltd. G , Bao Chang Li Bonded Transportation Industrial Park, Bao Long Industrial Estate, Longgang, Shenzhen, Kina Härmed deklareras att: Produktbeskrivning : Kopiator/Skrivare Modellnamn : DCP-350C/DCP-560CN/DCP-353C/DCP-357C överensstämmer med föreskrifterna i de tillämpade direktiven: Lågspänningsdirektivet 2006/95/EG och direktivet om elektromagnetisk kompatibilitet 89/336/EEG (ändrat genom 91/263/EEG och 92/31/EEG och 93/68/EEG). Tillämpade standarder : Godkäd: Säkerhet EN : 2001+A11: 2004 EMC EN55022: A1: A2: 2003 Klass B EN55024: A1: A2: 2003 EN : 2006 EN : A1: 2001 År då CE-märkning vidfogades: 2006 Utgiven av : Brother Industries, Ltd. Datum : 28 april, 2007 Ort : Nagoya, Japan iii

6 Innehållsförteckning Avsnitt I Allmänt 1 Allmän information 2 Använda dokumentationen...2 Symboler och anvisningar i den här dokumentationen...2 Komma åt Bruksanvisningen för programanvändare och Bruksanvisningen för nätverksanvändare...3 Läsa dokumentation...3 Genomgång av kontrollpanelen...6 LCD-skärmindikationer...8 Grundläggande funktioner...8 Varningslampans indikationer...9 Skriva ut rapporter Ladda dokument och papper 10 Ladda dokument...10 Använda dokumentmataren (endast DCP-560CN)...10 Använda kopieringsglaset...11 Skanningsområde...11 Papper och andra media som accepteras...12 Rekommenderat papper...12 Hantera och använda papper...13 Välja rätt papperstyp...14 Ladda papper och andra media...16 Ladda kuvert och vykort...18 Ladda fotopapper...20 Avlägsna små utskrifter från maskinen...21 Utskrivbart område Allmänna inställningar 23 Pappersinställningar...23 Papperstyp...23 Pappersstorlek...23 LCD-skärm...24 LCD-kontrast...24 Inställning av bakgrundens ljusstyrka...24 Inställning av bakgrundsljusets dämpningstimer...25 Inställning av energispartimer...25 iv

7 Avsnitt II Kopiering 4 Kopiering 28 Kopiera...28 Kopiering av en sida...28 Kopiering av flera sidor...28 Avbryta kopiering...28 Kopieringsalternativ...28 Ändra kopieringshastighet och -kvalitet...29 Förstora eller förminska den kopierade bilden...29 Göra N på 1-kopior eller en affisch (sidlayout)...30 Sortera kopior med dokumentmataren (endast DCP-560CN)...31 Justera ljusstyrka, kontrast och färg...31 Pappersalternativ...32 Ställa in ändringar som en ny standard...32 Återställa alla inställningar till fabriksinställningar...32 Avsnitt III Direkt fotoutskrift 5 Skriva ut foton från ett minneskort eller ett USB Flash-minne 34 PhotoCapture Center Funktioner...34 Skriva ut från ett minneskort eller USB Flash-minne utan dator...34 Skanna till ett minneskort eller USB Flash-minne utan dator...34 Använda PhotoCapture Center från datorn...34 Använda minneskort eller USB Flash-minne...34 Mappstruktur för minneskort eller USB Flash-minne...35 Komma igång...36 Aktivera PhotoCapture-läge...37 Skriva ut bilder...37 Visa foto (n)...37 Utskriftsindex (miniatyrbilder)...37 Skriva ut foton...38 Fotoeffekter...39 Söka via datum...41 Skriv ut alla foton...42 Bildförevisning...42 Beskära...43 DPOF-utskrift...43 PhotoCapture Center utskriftsinställningar...44 Utskriftshastighet och kvalitet...45 Pappersalternativ...45 Justera ljusstyrka, kontrast och färg...46 Beskärning...47 Utskrift utan kanter...47 Ställa in dina ändringar som en ny standard...47 Återställa alla inställningar till fabriksinställningar...47 v

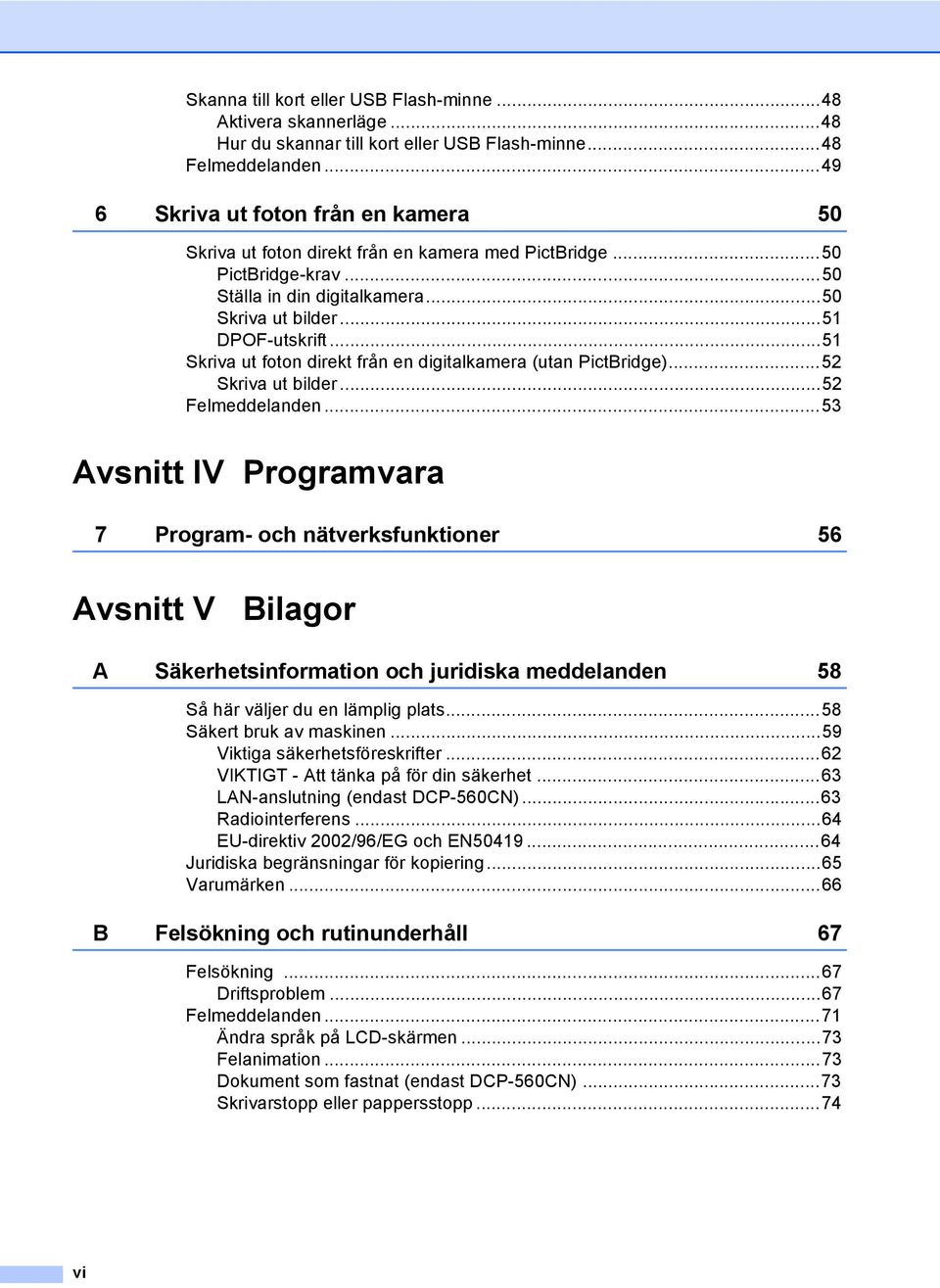

8 Skanna till kort eller USB Flash-minne...48 Aktivera skannerläge...48 Hur du skannar till kort eller USB Flash-minne...48 Felmeddelanden Skriva ut foton från en kamera 50 Skriva ut foton direkt från en kamera med PictBridge...50 PictBridge-krav...50 Ställa in din digitalkamera...50 Skriva ut bilder...51 DPOF-utskrift...51 Skriva ut foton direkt från en digitalkamera (utan PictBridge)...52 Skriva ut bilder...52 Felmeddelanden...53 Avsnitt IV Programvara 7 Program- och nätverksfunktioner 56 Avsnitt V Bilagor A Säkerhetsinformation och juridiska meddelanden 58 Så här väljer du en lämplig plats...58 Säkert bruk av maskinen...59 Viktiga säkerhetsföreskrifter...62 VIKTIGT - Att tänka på för din säkerhet...63 LAN-anslutning (endast DCP-560CN)...63 Radiointerferens...64 EU-direktiv 2002/96/EG och EN Juridiska begränsningar för kopiering...65 Varumärken...66 B Felsökning och rutinunderhåll 67 Felsökning...67 Driftsproblem...67 Felmeddelanden...71 Ändra språk på LCD-skärmen...73 Felanimation...73 Dokument som fastnat (endast DCP-560CN)...73 Skrivarstopp eller pappersstopp...74 vi

9 Rutinunderhåll...76 Byta bläckpatroner...76 Rengöring av maskinens utsida...78 Rengöra skannern...79 Rengöring av skrivarvalsen...80 Rengöring av pappersmatarrullen...80 Rengöring av skrivhuvudet...81 Kontrollera utskriftskvaliteten...81 Kontrollera utskriftsjusteringen...82 Kontrollera bläckvolymen...83 Maskininformation...83 Kontrollera serienumret...83 Packning och transport av maskinen...83 C Meny och funktioner 85 Programmering på skärmen...85 Funktionsvalstabell...85 Läges- och menyknappar...85 Funktionsvalstabell...86 D Specifikationer 94 Allmänt...94 Papper...96 Kopia...97 PhotoCapture Center...98 PictBridge...99 Skanner Skrivare Gränssnitt Datorkrav Förbrukningsmaterial Nätverk (LAN) (endast DCP-560CN) E Ordlista 106 F Register 107 vii

10 viii

11 Avsnitt I Allmänt I Allmän information 2 Ladda dokument och papper 10 Allmänna inställningar 23

12 1 Allmän information 1 Använda dokumentationen 1 Tack för att du köpte en Brother-maskin! Om du läser igenom dokumentationen får du hjälp att använda maskinen på bästa sätt. Symboler och anvisningar i den här dokumentationen 1 Följande symboler och anvisningar används i den här dokumentationen. Fet stil Kursiv stil Courier New Text med fet stil motsvarar specifika knappar på maskinens kontrollpanel. Text med kursiv stil gör dig uppmärksam på en viktig punkt eller hänvisar dig till ett annat avsnitt. Text med typsnittet Courier New avser meddelanden på maskinens LCD-skärm. Varningar meddelar dig hur du ska göra för att förhindra personskada. Ikonen för elektrisk fara gör dig uppmärksam på risken för elektrisk stöt. Procedurer du måste följa eller undvika för att inte orsaka eventuell skada på maskinen eller andra föremål. Information om hur du agerar i en viss situation eller tips om hur du kan använda aktuell funktion tillsammans med andra funktioner. Ikonen för olämplig installation gör dig uppmärksam på enheter och funktioner som inte är kompatibla med maskinen. 2

13 Allmän information Komma åt Bruksanvisningen för programanvändare och Bruksanvisningen för nätverksanvändare 1 Den här bruksanvisningen innehåller inte all information om maskinen. Du får exempelvis inte veta hur man använder de avancerade funktionerna hos skrivare, skanner och nätverk (endast DCP-560CN). När du känner dig redo att ta del av mer ingående information om dessa funktioner kan du läsa Bruksanvisning för programanvändare och Bruksanvisning för nätverksanvändare. Läsa dokumentation 1 Läsa dokumentation (För Windows ) 1 För att läsa dokumentationen från menyn Start, peka på Brother, DCP-XXXX (där XXXX är modellnamnet) från programgruppen och välj sedan Bruksanvisningar i HTML-format. Om du inte installerat programvaran kan du hitta dokumentationen genom att följa anvisningarna nedan: a Starta datorn. Sätt in Brother cd-skivan i cd-läsaren. b Om skärmen med modellnamn visas klickar du på ditt modellnamn. c Om språkskärmen visas klickar du på önskat språk. cd-skivans huvudmeny visas. Obs Om det här fönstret inte öppnas går du till Utforskaren och kör filen start exe från rotkatalogen på Brother cd-skivan. d Klicka på Dokumentation. e Klicka på den dokumentation du vill läsa. HTML-dokument: Bruksanvisning för programanvändare och Bruksanvisning för nätverksanvändare i HTML-format. Det här formatet rekommenderas för visning på datorn. PDF-dokument: Bruksanvisning för fristående funktioner, Bruksanvisning för programanvändare och Bruksanvisning för nätverksanvändare i PDF-format. Det här formatet rekommenderas för utskrift av handböckerna. Klicka på Gå till Brother Solutions Center, där du kan visa eller ladda ner PDFdokumenten. (Du måste ha tillgång till Internet och ha ett program som läser PDF-filer.) 1 3

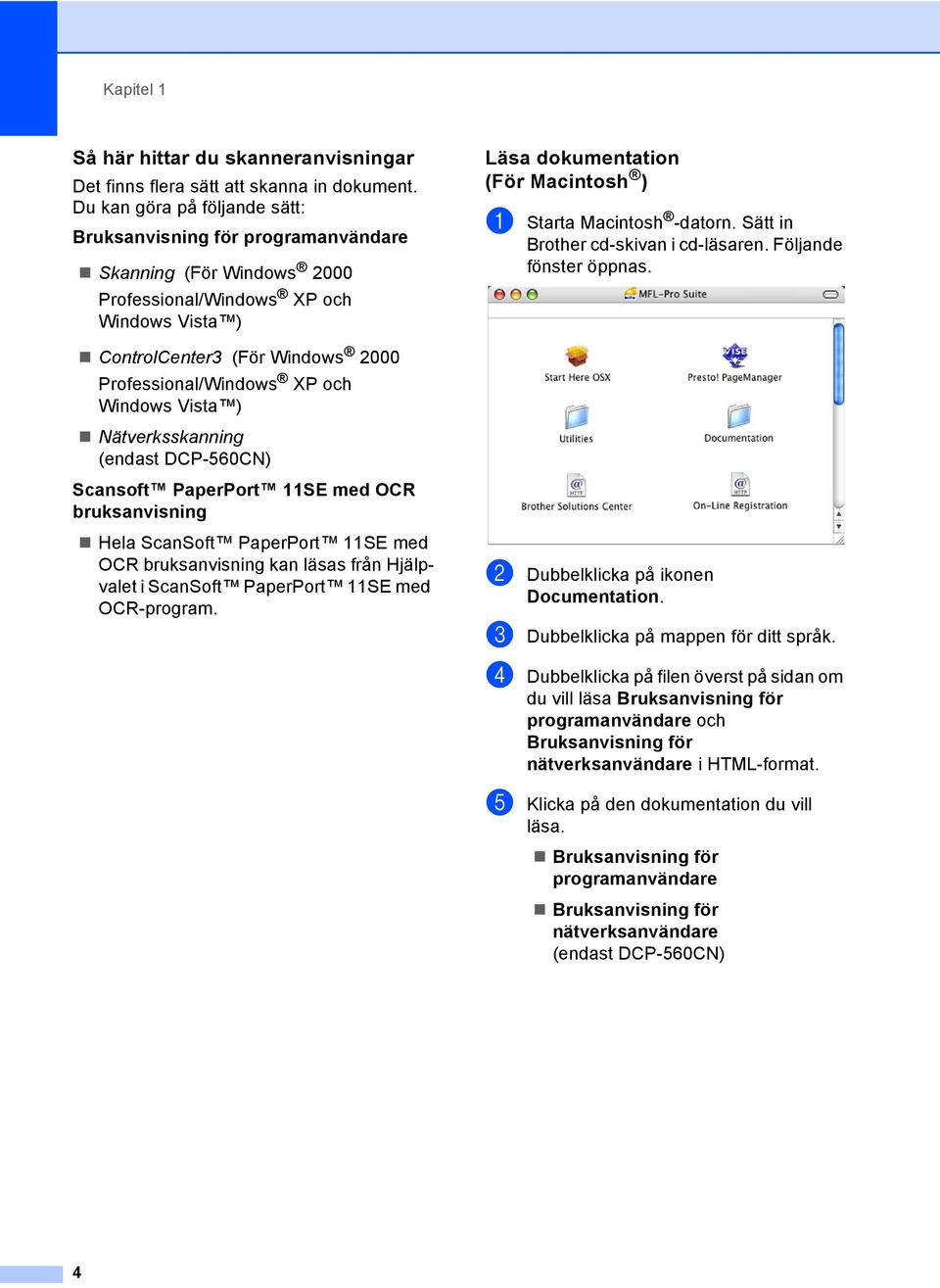

14 Kapitel 1 Så här hittar du skanneranvisningar 1 Det finns flera sätt att skanna in dokument. Du kan göra på följande sätt: Bruksanvisning för programanvändare Skanning (För Windows 2000 Professional/Windows XP och Windows Vista ) ControlCenter3 (För Windows 2000 Professional/Windows XP och Windows Vista ) Nätverksskanning (endast DCP-560CN) Scansoft PaperPort 11SE med OCR bruksanvisning Hela ScanSoft PaperPort 11SE med OCR bruksanvisning kan läsas från Hjälpvalet i ScanSoft PaperPort 11SE med OCR-program. Läsa dokumentation (För Macintosh ) 1 a Starta Macintosh -datorn. Sätt in Brother cd-skivan i cd-läsaren. Följande fönster öppnas. b Dubbelklicka på ikonen Documentation. c Dubbelklicka på mappen för ditt språk. d Dubbelklicka på filen överst på sidan om du vill läsa Bruksanvisning för programanvändare och Bruksanvisning för nätverksanvändare i HTML-format. e Klicka på den dokumentation du vill läsa. Bruksanvisning för programanvändare Bruksanvisning för nätverksanvändare (endast DCP-560CN) 4

15 Allmän information Så här hittar du skanneranvisningar 1 Det finns flera sätt att skanna in dokument. Du kan göra på följande sätt: 1 Bruksanvisning för programanvändare Skanning (För Mac OS X eller senare) ControlCenter2 (För Mac OS X eller senare) Nätverksskanning (För Mac OS X eller senare) (endast DCP-560CN) Presto! PageManager bruksanvisning Presto! PageManager bruksanvisning kan läsas från Hjälp-valet i Presto! PageManager program. 5

16 Kapitel 1 Genomgång av kontrollpanelen 1 Både DCP-350C, DCP-353C, DCP-357C och DCP-560CN har samma knappar på kontrollpanelen Kvalitet Papperstyp Pappersformat Ljusstyrka 01 Normal 100% Vanligt A4 0 1 LCD-skärm (liquid crystal display) 1 Visar meddelanden som hjälper dig att ställa in och använda maskinen. Du kan även justera LCD-skärmens vinkel genom att lyfta den. 2 Number of Copies Använd denna knapp för att göra flera kopior. 3 Menyknappar: d eller c Tryck på knapparna för att gå till föregående eller nästa meny. a eller b Tryck på knapparna för att gå igenom menyer och alternativ. Menu Gör att du kommer åt huvudmenyn för att programmera maskinen. OK Gör att du kan välja en inställning. 2 4 Startknappar: 3 4 Colour Start Gör att du kan göra färgkopior. Du kan även börja skanna (i färg eller svartvitt, beroende på skanningsinställningen i programmet ControlCenter). Mono Start Gör att du kan göra svartvita kopior. Du kan även börja skanna (i färg eller svartvitt, beroende på skanningsinställningen i programmet ControlCenter). 6

17 Allmän information 5 Stop/Exit Avbryter en operation eller lämnar menyn. 6 On/Off Du kan stänga av och sätta på maskinen. Om du stänger av maskinen fortsätter rengöringen av skrivhuvudet regelbundet för att bibehålla utskriftskvaliteten. 7 Ink Management Använd den här knappen när du vill rengöra skrivhuvudet samt kontrollera utskriftskvaliteten och bläcknivån. 8 Lägesknappar 1 Scan Aktiverar skannerläget. PhotoCapture Aktiverar PhotoCapture Center -läget. 9 Varning LED Lyser röd då LCD-skärmen visar ett fel eller ett viktigt statusmeddelande. Obs De flesta illustrationer i denna bruksanvisning visar DCP-350C. 7

18 Kapitel 1 LCD-skärmindikationer 1 På LCD-skärmen visas vilket läge maskinen är i, aktuella inställningar och aktuell bläcknivå. Kvalitet Papperstyp Pappersformat Ljusstyrka 01 Normal 100% Vanligt A4 0 c Tryck på a eller b för att välja Papperstyp. Papperstyp Pappersformat Vanligt A4 d Tryck på a eller b för att välja Bläckst.papper. 1 Bläckindikator Visar aktuell bläcknivå. 1 Papperstyp Vanligt papper Brother foto Grundläggande funktioner 1 Följande steg visar hur du ändrar en inställning i maskinen. I det här exemplet ändras inställningen av Papperstyp från Vanligt papper till Bläckst.papper. Aktuell inställning visas på LCDskärmen: a Tryck på Menu. b Tryck på a eller b för att välja Allmän inställ. Papperstyp Pappersformat A4 Skriv rapport Maskininform. e Tryck på Stop/Exit. 8

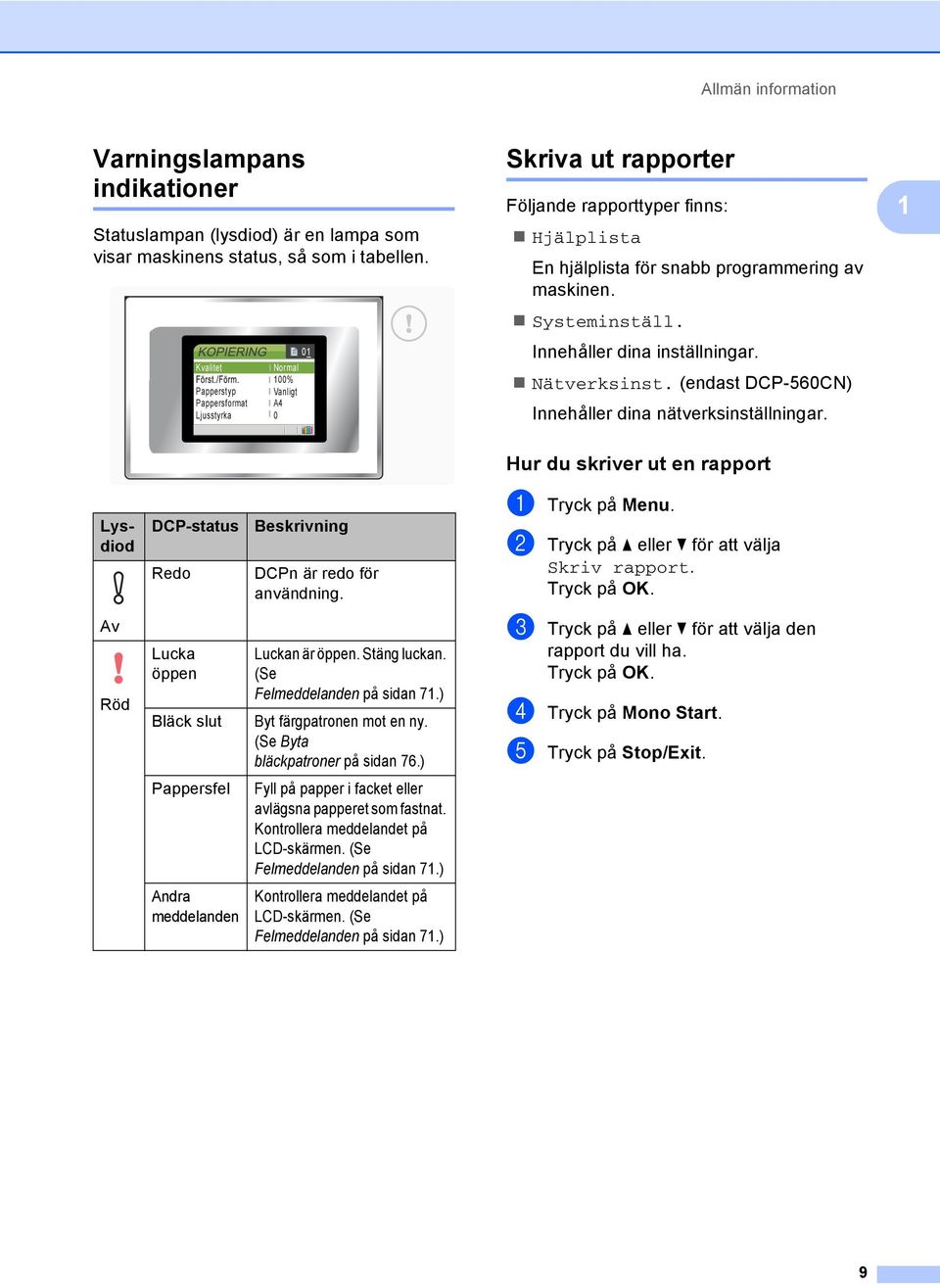

19 Allmän information Varningslampans indikationer 1 Statuslampan (lysdiod) är en lampa som visar maskinens status, så som i tabellen. Kvalitet Papperstyp Pappersformat Ljusstyrka 01 Normal 100% Vanligt A4 0 Skriva ut rapporter 1 Följande rapporttyper finns: Hjälplista En hjälplista för snabb programmering av maskinen. Systeminställ. Innehåller dina inställningar. Nätverksinst. (endast DCP-560CN) Innehåller dina nätverksinställningar. 1 Hur du skriver ut en rapport 1 Lysdiod DCP-status Redo Beskrivning DCPn är redo för användning. a Tryck på Menu. b Tryck på a eller b för att välja Skriv rapport. Av Röd Lucka öppen Bläck slut Luckan är öppen. Stäng luckan. (Se Felmeddelanden på sidan 71.) Byt färgpatronen mot en ny. (Se Byta bläckpatroner på sidan 76.) c Tryck på a eller b för att välja den rapport du vill ha. d Tryck på Mono Start. e Tryck på Stop/Exit. Pappersfel Fyll på papper i facket eller avlägsna papperet som fastnat. Kontrollera meddelandet på LCD-skärmen. (Se Felmeddelanden på sidan 71.) Andra meddelanden Kontrollera meddelandet på LCD-skärmen. (Se Felmeddelanden på sidan 71.) 9

20 2 Ladda dokument och papper 2 Ladda dokument 2 Du kan kopiera och skanna från dokumentmataren (ADF) och kopieringsglaset. Använda dokumentmataren (endast DCP-560CN) 2 Dokumentmataren rymmer cirka 10 ark som matas individuellt genom maskinen. Använd standardpapper 80 g/m 2 och lufta arken väl innan du placerar dem i dokumentmataren. Rekommenderad omgivning 2 Temperatur: 20 till 30 C Luftfuktighet: 50 % till 70 % Papper: 80 g/m 2 A4 Dokumentstorlekar som stöds 2 Ladda dokument 2 VAR FÖRSIKTIG Dra INTE i dokumentet medan det matar. Använd INTE rullade, skrynkliga, vikta eller rivna dokument eller dokument som innehåller klammer, gem, lim eller tejp. Använd INTE kartong, tidningar eller tyger. Se till att utskrivna dokument är helt torra. a Lufta papperen noga. Stoppa in dokumenten i dokumentmataren med texten nedåt och med den övre kanten först tills du känner att de vidrör matarrullen. b Justera pappersguiderna så att de anpassas till dokumentets bredd. Längd: Bredd: 148 till 355,6 mm 148 till 215,9 mm c Vik ut stödfliken för dokumentutmatning (1). Vikt: 64 till 90 g/m 2 1 VAR FÖRSIKTIG Lämna INTE tjocka dokument på kopieringsglaset. Det kan leda till pappersstopp i dokumentmataren. 10

21 Ladda dokument och papper Använda kopieringsglaset 2 Du kan från kopieringsglaset kopiera eller skanna sidor ur en bok eller enstaka sidor. Dokumentstorlekar som stöds 2 VAR FÖRSIKTIG Om du skannar en bok eller ett tjockt dokument får du INTE slå igen locket hårt eller trycka på det. 2 Längd: Bredd: Vikt: Upp till 297 mm Upp till 215,9 mm Upp till 2 kg Så här laddar du dokument 2 Obs Dokumentmataren måste vara tom när du använder kopieringsglaset. a Lyft på maskinens lock. b Använd markeringarna på kopieringsglaset för att centrera dokumentet med texten nedåt. Skanningsområde 2 Storleken på skanningsområdet beror på inställningarna i det program du använder. Figurerna nedan visar områdena som du inte kan skanna på A4- och Letter-papper Funktion Dokumentstorlek Längst upp (1) Längst ner (2) Vänster (3) Till höger (4) Kopiering Letter 3 mm 3 mm A4 3 mm 3 mm Skanning Letter 3 mm 3 mm A4 3 mm 0 mm c Stäng maskinens lock. 11

22 Kapitel 2 Papper och andra media som accepteras 2 Utskriftskvaliteten kan påverkas av den papperstyp som du använder i maskinen. Du uppnår bästa utskriftskvalitet för den inställning du har valt genom att ställa in papperstypen så att den överensstämmer med papperet som ligger i mataren. Du kan använda vanligt papper, papper för bläckstråleskrivare (bestruket papper), glättat papper, OH-film och kuvert. Vi rekommenderar att du provar dig fram innan du köper en större mängd papper. Du uppnår bästa resultat om du använder Brother-papper. Om du skriver ut på papper för bläckstråleskrivare (bestruket papper), OH-film eller glättat papper ska du komma ihåg att välja rätt papperstyp under fliken "Grundläggande" i skrivardrivrutinen eller i papperstypsinställningen i menyn (Se Papperstyp på sidan 32). Om du skriver ut på Brother fotopapper ska du först placera instruktionsarket som medföljer fotopapperet i pappersfacket och sedan lägga fotopapperet på instruktionsarket. Om du använder OH-film eller fotopapper förhindrar du nedfläckning av andra kopior, eller att papper fastnar, genom att avlägsna varje ark så snart det har skrivits ut. Undvik att vidröra den utskrivna ytan omedelbart efter utskrift, eftersom ytan kanske inte är torr och du kan få fläckar på fingrarna. Rekommenderat papper 2 För att få bästa utskriftskvalitet bör du använda Brother-papper. (Se tabellen nedan.) Om det inte går att få tag i Brother-papper, rekommenderar vi att du testar olika papper innan du köper några större kvantiteter. Vi rekommenderar att du använder "3M Transparency Film" när du skriver ut på OHfilm. Brother-papper Papperstyp Artikelnummer A4 Vanligt BP60PA A4 Glättat foto BP61GLA A4 bläckstråleskrivare BP60MA (matt) 10 x 15 cm Glättat BP61GLP 12

23 Ladda dokument och papper Hantera och använda papper 2 Förvara pappersarken i de förseglade originalförpackningarna. Se till att arken ligger plant och på behörigt avstånd från fukt, direkt solljus och värme. Den bestrukna sidan av fotopapper är blanka. Undvik att vidröra den här (bestrukna) sidan av papperet. Lägg i fotopapper med den bestrukna sidan nedåt. Undvik att vidröra någon sida av OHfilmen, eftersom denna typ av material lätt absorberar fukt och svett, vilket försämrar utskriftskvaliteten. OH-film som är avsedd för laserskrivare/kopieringsmaskiner kan smutsa ned nästa dokument. Använd endast OH-film som är avsedd för bläckstråleutskrift. 1 Olämplig installation Använd INTE följande typer av papper: Skadat, rullat, skrynkligt eller oregelbundet format papper 1 2 mm eller längre 1 Extremt blankt eller grovstrukturerat papper Papper som redan använts för utskrift Papper som inte kan staplas på ett jämnt, enhetligt sätt Papper med skrovlig yta 2 Pappersutmatningsfackets kapacitet 2 Upp till 50 ark 80 g/m 2 A4-papper. OH-film eller fotopapper måste avlägsnas från pappersfacket så snart de matats ut för att förhindra nedfläckning av efterföljande kopior. 13

24 Kapitel 2 Välja rätt papperstyp 2 Papperstyp och pappersstorlek för olika funktioner 2 Papperstyp Pappersstorlek Funktion Kopiering Photo Skrivare Capture Pappersark Letter mm Ja Ja Ja A mm Ja Ja Ja Legal mm Ja Ja Executive mm Ja JIS B mm Ja A mm Ja Ja A mm Ja Kort Foto cm Ja Ja Ja Foto L mm Ja Foto 2L cm Ja Ja Registerkort mm Ja Vykort mm Ja Vykort mm Ja (dubbelt) Kuvert C5-kuvert mm Ja DL-kuvert mm Ja COM mm Ja Monarch mm Ja JE4-kuvert mm Ja OH-film Letter mm Ja Ja A mm Ja Ja 14

25 Ladda dokument och papper Papperets vikt, tjocklek och kapacitet 2 Papperstyp Vikt Tjocklek Antal ark Pappersark Vanligt 64 till 120 g/m 2 0,08 till 0,15 mm papper Bläckpapper 64 till 200 g/m 2 0,08 till 0,25 mm 20 2 Glättat Upp till 220 g/m 2 Upp till 0,25 mm 20 2 papper Kort Fotokort Upp till 220 g/m 2 Upp till 0,28 mm 20 2 Registerkort Upp till 120 g/m 2 Upp till 0,15 mm 30 Vykort Upp till 200 g/m 2 Upp till 0,23 mm 30 Kuvert 75 till 95 g/m 2 Upp till 0,52 mm 10 OH-film 10 1 Upp till 50 ark i storlek Legal 80 g/m 2. Upp till 100 A4-pappersark på 80 g/m 2. 2 För fotopapper på cm och Foto L- papper, använd fotopappersfacket. (Se Ladda fotopapper på sidan 20.) 15

26 Kapitel 2 Ladda papper och andra media 2 Obs För att skriva ut på fotopapper Foto L eller 10 x 15 cm, måste du använda fotopappersfacket. (Se Ladda fotopapper på sidan 20.) b Tryck på och flytta sidoguiderna (1) och papperslängdens guide (2) så att de passar papperets storlek. 1 a Om stödfliken är öppen, stäng den och dra ut pappersfacket helt ur maskinen. Lyft pappersutmatningsfackets lock (1). 2 1 c Om du luftar pappersarken väl minskar du risken för pappersstopp i maskinen. Obs Kontrollera att papperet inte är krulligt. 16

27 Ladda dokument och papper d Lägg varsamt i papperet i pappersfacket med utskriftssidan ner och övre kanten först. Kontrollera att papperet ligger platt i pappersfacket. e Justera försiktigt sidoguiderna till papperet med båda händerna. Kontrollera att sidoguiderna ligger mot papperets sidor. 2 Obs Då du använder storleken Legal, tryck och håll ner guidens frigöringsknapp då du skjuter ut framdelen av pappersfacket. Obs Skjut inte in papperet för långt eftersom det kan tryckas upp i bakkanten och leda till att matningen inte fungerar som den ska. f Stäng locket över pappersutmatningsfacket. 17

28 Kapitel 2 g Tryck långsamt och noggrant tillbaka papperskassetten helt i maskinen. Ladda kuvert och vykort 2 Om kuvert 2 Använd kuvert som väger från 75 till 95 g/m 2. För vissa kuvert krävs att du ändrar marginalinställningarna i programmet. Du bör därför göra en testutskrift. VAR FÖRSIKTIG h Dra ut pappersstödet medan du håller pappersfacket på plats (1) tills det klickar på plats och vik sedan ut stödfliken (2). Använd INTE någon av de följande typerna av kuvert då de kan orsaka problem med pappersmatningen: Om de är fodrade. Kuvert med relief (upphöjd skrift). Kuvert med klämmor eller häftklamrar. Kuvert som är förtryckta på insidan. Limmade 2 Dubbelflik 2 Obs Använd inte stödfliken för storleken Legal. Ibland kan det uppstå pappersmatningsfel på grund av tjockleken, storleken och flikens form på kuverten som du använder. 18

29 Ladda dokument och papper Hur du laddar kuvert och vykort 2 a Innan du laddar maskinen ska du se till att kuverten eller vykorten ligger så plant och jämnt som möjligt. Obs Om kuverten eller vykorten "dubbelmatas", får du ladda pappersfacket med ett kuvert eller vykort åt gången. Om du får problem med kuvertutskriften ska du pröva någon av följande lösningar: 2 a Öppna kuvertfliken. b Kontrollera att den öppna fliken antingen ligger mot sidan eller mot bakkanten innan du startar utskriften. c Justera storleken och marginalerna i programmet. 2 b Lägg kuverten eller vykorten i pappersfacket med adressidan nedåt och med den övre kanten på kuvertet först så som på bilden. Skjut sidoguiderna (1) och längdguiden (2) tills de passar kuverten eller vykorten

30 Kapitel 2 Ladda fotopapper 2 Använd fotopappersfacket som monterats överst på pappersfacket för att skriva ut på fotopapper cm och foto L-papper. När du använder fotopappersfacket kan du lämna kvar papperet som ligger i facket under det. a Tryck på fotopappersfackets frigöringsknapp med vänster tumme och tryck tillbaka fotopappersfacket tills det klickar in i fotoutskriftspositionen. 1 c Lägg fotopapperet i fotopappersfacket och justera försiktigt sidoguiderna till papperet. Kontrollera att sidoguiderna ligger mot papperets sidor. Obs Skjut inte in papperet för långt eftersom det kan tryckas upp i bakkanten och leda till att matningen inte fungerar som den ska. Kontrollera att papperet inte är krulligt. d När du har avslutat utskriften av foton, sätt tillbaka fotopappersfacket i dess normala utskriftsposition. Tryck på fotopappersfackets frigöringsknapp med vänster tumme och tryck fotopappersfacket framåt tills det klickar. 1 Fotopappersfack b Tryck på och flytta sidoguiderna (1) och papperslängdens guide (2) så att de passar papperets storlek

31 Ladda dokument och papper Avlägsna små utskrifter från maskinen 2 Då maskinen matar ut små papper på pappersutmatningsfacket kanske du inte kan nå det. Kontrollera att utskriften slutförts och dra sedan ut facket helt från maskinen. 2 21

32 Kapitel 2 Utskrivbart område 2 Hur stort det utskrivbara området är beror på inställningarna i det program du använder. Bilderna nedan visar ej utskrivbara områden på pappersark och kuvert. Maskinen kan endast skriva ut i de skuggade områdena då funktionen för Utskrift utan kanter är tillgänglig och aktiverad. Pappersark Kuvert Längst upp (1) Längst ner (2) Till vänster (3) Till höger (4) Pappersark 3mm 3mm 3mm 3mm Kuvert 12 mm 24 mm 3 mm 3 mm Obs Funktionen för utskrift utan kanter kan inte användas för kuvert. 22

33 3 Allmänna inställningar 3 Pappersinställningar 3 Papperstyp 3 Du erhåller bästa utskriftskvalitet om du ställer in maskinen för papperstypen du för tillfället använder. a Tryck på Menu. b Tryck på a eller b för att välja Allmän inställ. c Tryck på a eller b för att välja Papperstyp. d Tryck på a eller b för att välja Vanligt papper, Bläckst.papper, Brother foto, Övriga fotopapp. eller OH-Film. e Tryck på Stop/Exit. Obs Papper matas ut med texten uppåt i pappersfacket på maskinens framsida. Om du använder OH-film eller glättat papper förhindrar du nedfläckning av andra kopior, eller att papper fastnar, genom att avlägsna varje ark så snart det har skrivits ut. Pappersstorlek 3 Du kan använda fem pappersstorlekar för att skriva ut kopior: Letter, Legal, A4, A5 och cm. Om du tänker använda en ny pappersstorlek måste du även ändra pappersstorlekens inställning. a Tryck på Menu. b Tryck på a eller b för att välja Allmän inställ. c Tryck på a eller b för att välja Pappersformat. d Tryck på a eller b för att välja Letter, Legal, A4, A5 eller 10x15cm. e Tryck på Stop/Exit. 3 23

34 Kapitel 3 LCD-skärm 3 LCD-kontrast 3 Du får en skarpare, mer levande återgivning om du ställer in LCD-skärmkontrasten. Om du har svårt att läsa LCD-skärmen kan du försöka ändra kontrastinställningen. a Tryck på Menu. b Tryck på a eller b för att välja Allmän inställ. c Tryck på a eller b för att välja LCD-inställn.. d Tryck på a eller b för att välja LCD kontrast. e Tryck på a eller b för att välja Ljus, Med eller Mörk. Inställning av bakgrundens ljusstyrka 3 Om du har svårt att läsa LCD-skärmen kan du försöka ändra inställningen för ljusstyrka. a Tryck på Menu. b Tryck på a eller b för att välja Allmän inställ. c Tryck på a eller b för att välja LCD-inställn.. d Tryck på a eller b för att välja Bakgrundsljus. e Tryck på a eller b för att välja Ljus eller Mörk. f Tryck på Stop/Exit. f Tryck på Stop/Exit. 24

35 Allmänna inställningar Inställning av bakgrundsljusets dämpningstimer 3 Du kan ställa in hur länge LCD-skärmens bakgrundsljus förblir tänt efter att en knapp tryckts ner. a Tryck på Menu. b Tryck på a eller b för att välja Allmän inställ. c Tryck på a eller b för att välja LCD-inställn.. d Tryck på a eller b för att välja Dämp.timer. e Tryck på a eller b för att välja 10 Sek, 20 Sek, 30 Sek eller Av. f Tryck på Stop/Exit. Inställning av energispartimer3 Du kan ställa in hur länge LCD-skärmen förblir tänd efter den senaste knapptryckningen. Detta är en energisparande åtgärd. Maskinen kan skriva ut och skanna från datorn då LCD-skärmen inte är på. a Tryck på Menu. b Tryck på a eller b för att välja Allmän inställ. c Tryck på a eller b för att välja LCD-inställn.. d Tryck på a eller b för att välja Avstängn.timer. e Tryck på a eller b för att välja 1 Min, 2 Min, 3 Min, 5 Min, 10 Min, 30 Min eller Av. f Tryck på Stop/Exit. Obs När skärmen är avstängd kan du trycka på vilken knapp som helst för att aktivera den igen. 3 25

36 26 Kapitel 3

37 Avsnitt II Kopiering II Kopiering 28

38 4 Kopiering 4 Kopiera 4 Kopiering av en sida 4 a Ladda dokumentet. (Se Ladda dokument på sidan 10.) b Tryck på Mono Start eller Colour Start. Kopiering av flera sidor 4 Du kan göra upp till 99 kopior. a Ladda dokumentet. (Se Ladda dokument på sidan 10.) b Tryck flera gånger på + eller - tills antalet kopior du önskar visas (upp till 99). c Tryck på Mono Start eller Colour Start. Obs För att sortera kopiorna trycker du på a eller b för att välja Stapla/Sortera. (Se Sortera kopior med dokumentmataren (endast DCP-560CN) på sidan 31.) Avbryta kopiering 4 Tryck på Stop/Exit för att avbryta kopieringen. Kopieringsalternativ 4 Du kan ändra kopieringsinställningarna från standarddisplayen. Följande meddelande visas på LCD-skärmen: Kvalitet Papperstyp Pappersformat Ljusstyrka 01 Normal 100% Vanligt A Antal kopior Du anger antalet kopior som du önskar genom att flera gånger trycka på + eller -. Tryck på a eller b för att gå igenom kopieringsmenyns alternativ. Kvalitet (Se sidan 29.) Först./Förm. (Se sidan 29.) Papperstyp (Se sidan 32.) Pappersformat (Se sidan 32.) Ljusstyrka (Se sidan 31.) Kontrast (Se sidan 31.) Färgjustering (Se sidan 31.) Stapla/Sortera (endast DCP-560CN) (Se sidan 31.) Sidlayout (Se sidan 30.) Som ny standard? (Se sidan 32.) Fabriksåterst. (Se sidan 32.) När önskat alternativ är markerat trycker du på OK. Du kan ändra kopieringsinställningarna tillfälligt för nästkommande kopia. Maskinen återgår till grundinställningarna efter 1 minut. Om du är klar med alla inställningar trycker du på Mono Start eller Colour Start. Om du vill ändra fler inställningar trycker du på a eller b. 28

39 Kopiering Obs Du kan spara dina vanligaste inställningar genom att ange dem som standardinställningar. Dessa inställningar gäller tills du ändrar dem på nytt. (Se Ställa in ändringar som en ny standard på sidan 32.) Ändra kopieringshastighet och -kvalitet 4 Du kan välja kopieringskvalitet. Fabriksinställningen är Normal. Snabb Normal Bästa Snabb kopiering och minsta möjliga bläckmängd. Använd denna inställning för att spara tid (dokument som ska korrekturläsas, omfattande dokument eller många kopior). Rekommenderad inställning för vanliga utskrifter. Bra kopieringskvalitet med acceptabel utskriftshastighet. Använd denna inställning för kopiering av detaljerade bilder, exempelvis fotografier. Den högsta upplösningen och lägsta hastigheten. a Ladda dokumentet. b Ange antal kopior. c Tryck på a eller b för att välja Kvalitet. d Tryck på a eller b för att välja Snabb, Normal eller Bästa. e Om du inte vill ändra fler inställningar trycker du på Mono Start eller Colour Start. Förstora eller förminska den kopierade bilden 4 Du kan välja en förstorings- eller förminskningsgrad. a Ladda dokumentet. b Ange antal kopior. c Tryck på a eller b för att välja Först./Förm.. 50% 69% A4iA5 78% (DCP-350C, DCP-353C, DCP-357C) 78% LGLiLTR (DCP-560CN) 83% (DCP-350C, DCP-353C, DCP-357C) 83% LGLiA4 (DCP-560CN) 93% A4iLTR 97% LTRiA4 100%* 104% EXEiLTR 142% A5iA4 186% 10x15cmiLTR 198% 10x15cmiA4 200% 100% Eget (25-400%) d Gör något av följande: Tryck på a eller b för att välja den skalförändring du vill ha. Tryck på a eller b för att välja Eget (25-400%). Tryck på + eller - för att ange en skalförändring från 25% till 400%. e Om du inte vill ändra fler inställningar trycker du på Mono Start eller Colour Start. Obs Alternativen för sidlayout är inte tillgängliga med inställningarna Först./Förm

40 Kapitel 4 Göra N på 1-kopior eller en affisch (sidlayout) 4 Med kopieringsfunktionen N på 1 kan du spara papper genom att kopiera två eller fyra sidor på en utskriven sida. Du kan även göra en affisch. När du använder affischfunktionen delas dokumentet upp i delar, som sedan förstoras så att du kan sätta ihop dem till en affisch. Använd kopieringsglaset om du vill skriva ut en affisch. Viktigt 4 f När maskinen har skannat sidan trycker du på + (Ja) för att skanna nästa sida. g Lägg nästa sida på kopieringsglaset. Upprepa f och g för varje sida i layouten. h När alla sidor har skannats trycker du på - (Nej) för att avsluta. Lägg dokumentet med textsidan ned i den riktning som bilderna nedan visar. 2 på 1 (S) Se till att pappersstorleken är inställd på Letter, Legal, eller A4. Du kan inte använda inställningen Först./Förm. med funktionerna N på 1 och Affisch. Om du vill skriva ut flera färgkopior går det inte att välja N på 1. (S) betyder Stående och (L) betyder Liggande. Du kan endast göra en affisch åt gången. a Ladda dokumentet. b Ange antal kopior. c Tryck på a eller b för att välja Sidlayout. 2 på 1 (L) 4 på 1 (S) 4 på 1 (L) Poster (3 x 3) Du kan förstora ett fotografi till affischstorlek när du kopierar. d Tryck på a eller b för att välja Av(1på1), 2på1(S), 2på1(L), 4på1(S), 4på1(L) eller Poster(3x3). e Om du inte vill ändra fler inställningar trycker du på Mono Start eller Colour Start för att skanna sidan. Om du gör en affisch eller har placerat dokumentet i dokumentmataren, kommer maskinen att skanna sidorna och börja skriva ut. Om du använder kopieringsglaset går du till f. 30

41 Kopiering Sortera kopior med dokumentmataren (endast DCP-560CN) 4 Du kan sortera flera kopior. Sidorna sorteras i omvänd ordning. a Ladda dokumentet. b Ange antal kopior. c Tryck på a eller b för att välja Stapla/Sortera. d Tryck på a eller b för att välja Sortera. e Om du inte vill ändra fler inställningar trycker du på Mono Start eller Colour Start. Obs Sidlayout-alternativen är inte tillgängliga med inställningarna Sortera. Justera ljusstyrka, kontrast och färg 4 Ljusstyrka 4 Med den här funktionen kan du justera ljusstyrkan och göra utskriften mörkare eller ljusare. a Ladda dokumentet. b Ange antal kopior. c Tryck på a eller b för att välja Ljusstyrka. d Tryck på a eller b för att göra en ljusare eller mörkare kopia. e Om du inte vill ändra fler inställningar trycker du på Mono Start eller Colour Start. Kontrast 4 Med den här funktionen ställer du in kopieringskontrasten för att få en skarpare och mer livfull bild. a Ladda dokumentet. b Ange antal kopior. c Tryck på a eller b för att välja Kontrast. d Tryck på a eller b för att öka eller minska kontrasten. e Om du inte vill ändra fler inställningar trycker du på Mono Start eller Colour Start. Färgmättnad 4 a Ladda dokumentet. b Ange antal kopior. c Tryck på a eller b för att välja Färgjustering. d Tryck på a eller b för att välja Röd, Grön eller Blå. e Tryck på a eller b för att ändra färgmättnaden. f Gör något av följande: Om du vill ändra mättnaden för en annan färg går du till steg d. Om du vill ändra fler inställningar trycker du på a eller b för att välja Avbryt. Om du inte vill ändra fler inställningar trycker du på Mono Start eller Colour Start. 4 31

42 Kapitel 4 Pappersalternativ 4 Papperstyp 4 Om du använder specialpapper vid kopieringen måste du ställa in maskinen för rätt papperstyp för att få bästa möjliga utskriftskvalitet. a Ladda dokumentet. b Ange antal kopior. c Tryck på a eller b för att välja Papperstyp. d Tryck på a eller b för att välja Vanligt papper, Bläckst.papper, Brother foto, Övriga fotopapp. eller OH-Film. e Om du inte vill ändra fler inställningar trycker du på Mono Start eller Colour Start. Pappersstorlek 4 Om du kopierar på annat än A4-papper måste du ändra inställningen för pappersstorlek. Du kan endast kopiera på Letter, Legal, A4, A5 eller fotokort [10 cm (B) 15 cm (H)] - papper. a Ladda dokumentet. b Ange antal kopior. c Tryck på a eller b för att välja Pappersformat. Ställa in ändringar som en ny standard 4 Du kan spara kopieringsinställningarna för Kvalitet, Papperstyp, Ljusstyrka, Kontrast och Färgjustering som du använder mest genom att ange dem som standardinställningar. Dessa inställningar gäller tills du ändrar dem på nytt. a Tryck på a eller b för att välja en ny inställning. Upprepa detta steg för varje inställning du vill ändra. b När du har ändrat den sista inställningen trycker du på a eller b för att välja Som ny standard?. c Tryck på + för att välja Ja. d Tryck på Stop/Exit. Återställa alla inställningar till fabriksinställningar 4 Du kan återställa alla inställningar du har ändrat till fabriksinställningarna. Dessa inställningar gäller tills du ändrar dem på nytt. a Tryck på a eller b för att välja Fabriksåterst.. b Tryck på + för att välja Ja. c Tryck på Stop/Exit. d Tryck på a eller b för att välja Letter, Legal, A4, A5 eller 10x15cm. e Om du inte vill ändra fler inställningar trycker du på Mono Start eller Colour Start. 32

43 Avsnitt III Direkt fotoutskriftiii Skriva ut foton från ett minneskort eller ett USB Flash-minne 34 Skriva ut foton från en kamera 50

44 5 Skriva ut foton från ett minneskort eller ett USB Flashminne 5 PhotoCapture Center Funktioner 5 Skriva ut från ett minneskort eller USB Flash-minne utan dator 5 Även om maskinen inte är ansluten till datorn kan du skriva ut foton direkt från digitalkameramedier eller ett USB Flashminne. (Se Skriva ut bilder på sidan 37.) Skanna till ett minneskort eller USB Flash-minne utan dator 5 Använda minneskort eller USB Flash-minne 5 Brother-maskinen har mediakortplatser som du kan använda tillsammans med följande populära media för digitalkameror: CompactFlash, Memory Stick, Memory Stick Pro, SecureDigital, MultiMediaCard, xd-picture Card och USB Flash-minnen. CompactFlash Memory Stick Memory Stick Pro Du kan skanna dokument och spara dem direkt till ett minneskort eller USB Flashminne. (Se Skanna till kort eller USB Flashminne på sidan 48.) Använda PhotoCapture Center från datorn 5 SecureDigital MultiMediaCard 22 mm eller mindre xd-picture Card Du kan komma åt ett minneskort eller USB Flash-minne som sitter på maskinens framsida från datorn. (Se PhotoCapture Center för Windows eller Fjärrinställning & PhotoCapture Center för Macintosh i bruksanvisningen för programanvändare på cd-skivan.) 11 mm eller mindre USB Flash-minne minisd kan användas med en minisd -adapter. Memory Stick Duo kan användas med Memory Stick Duo -adapter. Memory Stick Pro Duo kan användas med Memory Stick Pro Duo -adapter. Inga adaptrar medföljer maskinen. Adaptrar finns att köpa i handeln. Med funktionen PhotoCapture Center kan du skriva ut digitala foton från din digitalkamera med hög upplösning och erhålla högkvalitativa utskrifter. 34

45 Skriva ut foton från ett minneskort eller ett USB Flash-minne Mappstruktur för minneskort eller USB Flash-minne 5 Maskinen är utformad att vara kompatibel med moderna bildfiler och minneskort för digitalkameror, men du bör läsa informationen nedan för att undvika fel: Bildfilens filnamnstillägg måste vara.jpg (andra filnamnstillägg för mediafiler, exempelvis.jpeg,.tif,.gif, osv., kan inte användas). PhotoCapture Center -utskrift utan användning av datorn måste ske separat från funktioner med PhotoCapture Center som inbegriper datorbruk. (De fungerar inte samtidigt.) IBM Microdrive kan inte användas tillsammans med maskinen. Maskinen kan läsa upp till 999 filer på ett minneskort eller USB Flash-minne. CompactFlash typ II fungerar inte. Den här produkten stöder xd-picture Card Typ M / Typ H. DPOF-filen på minneskorten måste ha ett giltigt format. (Se DPOF-utskrift på sidan 43.) Observera följande: Vad gäller utskrift av INDEX eller IMAGE kommer PhotoCapture Center att skriva ut alla giltiga bilder, även om en eller flera bilder har skadats. Skadade bilder skrivs inte ut. (minneskortanvändare) Maskinen är avsedd för att läsa minneskort som har formaterats av en digitalkamera. När minneskortet formateras i digitalkameran skapas en speciell mapp som bilddata kopieras till. Om du vill redigera bildinformationen på minneskortet i datorn bör du inte ändra mappstrukturen som skapades med digitalkameran. När du sparar eller ändrar bildfiler på minneskortet bör du också använda samma mapp som används av digitalkameran. Om informationen inte sparas i samma mapp kan det hända att det inte går att läsa filen eller skriva ut bilden. (användare av USB Flash-minne) Den här maskinen stöder USB Flashminnen som har formaterats med Windows. 5 35

46 Kapitel 5 Komma igång 5 Sätt in ett minneskort eller USB Flash-minne på rätt plats. PhotoCapture-lampan är släckt, minneskortet eller USB Flash-minnet är fel insatt. PhotoCapture-lampan blinkar, maskinen läser av eller skriver till minneskortet eller USB Flash-minnet. VAR FÖRSIKTIG USB Flash-minne 2 CompactFlash 3 SecureDigital, MultiMediaCard 4 Memory Stick, Memory Stick Pro 5 xd-picture Card UNDVIK att dra ut nätkabeln eller avlägsna minneskortet eller USB Flash-minnet från kortplatsen eller USB-porten medan maskinen läser av eller skriver till kortet eller USB Flash-minnet ( PhotoCaptureknappen blinkar). Du riskerar att förlora dina data eller att skada kortet. Maskinen kan endast läsa en enhet åt gången, så sätt inte in mer än en enhet i kortplatsen. VAR FÖRSIKTIG Direkt till USB-porten kan du endast ansluta ett USB Flash-minne, en PictBridgekompatibel kamera, eller en digitalkamera som använder sig av standarden USBmassminne. Andra USB-enheter stöds inte. PhotoCapture-knappens indikationer: PhotoCapture-lampan är tänd, minneskortet eller USB Flash-minnet är rätt insatt. 36

47 Skriva ut foton från ett minneskort eller ett USB Flash-minne Aktivera PhotoCapture-läge 5 När du har satt in kortet eller USB Flashminnet trycker du på (PhotoCapture)-knappen så att den tänds med grönt ljus och PhotoCapturealternativen visas på LCD-skärmen. Följande meddelande visas på LCDskärmen: Skriv ut foton Fotoeffekter Tryck på a eller b för att gå igenom PhotoCapture-knappens alternativ. Visa foto(n) (Se sidan 37.) Skriv ut index (Se sidan 37.) Skriv ut foton (Se sidan 38.) Fotoeffekter (Se sidan 39.) Sök efter datum (Se sidan 41.) Skriv alla foton (Se sidan 42.) Bildspel (Se sidan 42.) Beskärning (Se sidan 43.) Obs Om din digitalkamera stödjer DPOFutskrift, se DPOF-utskrift på sidan 43. När önskat alternativ är markerat trycker du på OK. Skriva ut bilder 5 Visa foto (n) 5 Du kan förhandsgranska dina foton på LCDskärmen innan du skriver ut dem. Om dina fotofiler är stora kan det ske en fördröjning innan varje nytt foto visas på LCD-skärmen. a Kontrollera att du har satt in ett mediakort eller USB Flash-minne på rätt plats. Tryck på (PhotoCapture). b Tryck på a eller b för att välja Visa foto(n). c Tryck på d eller c för att välja foto. d Tryck flera gånger på + eller - för att ange hur många kopior du vill ha. e Upprepa steg c och steg d tills du har valt alla foton. f När du valt alla foton gör du något av följande: Tryck på OK och ändra utskriftsinställningarna. (Se sidan 44.) Om du inte vill ändra några inställningar trycker du på Colour Start för att skriva ut. Utskriftsindex (miniatyrbilder)5 PhotoCapture Center ger varje bild ett nummer (1, 2, 3 osv.). 5 37

48 Kapitel 5 PhotoCapture Center använder dessa nummer för att identifiera varje bild. Du kan skriva ut en sida med miniatyrbilder (sida med 5 bilder per rad). Den här utskriften visar alla bilder på mediakortet eller i USB Flashminnet. Skriva ut foton 5 Du måste känna till bildnumret innan du kan skriva ut bilden. a Kontrollera att du har satt in ett mediakort eller USB Flash-minne på rätt plats. Tryck på (PhotoCapture). b Skriv ut index. (Se Utskriftsindex (miniatyrbilder) på sidan 37.) Obs Endast filnamn med högst 8 tecken skrivs ut korrekt på indexarket. a Kontrollera att du har satt in ett mediakort eller USB Flash-minne på rätt plats. Tryck på (PhotoCapture). b Tryck på a eller b för att välja Skriv ut index. c Tryck på a eller b för att välja pappersinställningar, Papperstyp eller Pappersformat. Gör något av följande: Om du väljer Papperstyp, tryck på OK och tryck på a eller b för att välja den typ av papper du använder, Vanligt papper, Bläckst.papper, Brother foto eller Övriga fotopapp.. Om du valde Pappersstorlek, tryck på OK och tryck på a eller b för att välja vilken pappersstorlek du använder, Letter eller A4. Om du inte vill ändra pappersinställningarna, gå till d d Tryck på Colour Start för att skriva ut. c Tryck på a eller b för att välja Skriv ut foton. d Tryck flera gånger på a för att ange bildnumret på den bild du vill skriva ut från indexsidan (miniatyrbilder). Om du vill välja ett tvåsiffrigt nummer, tryck på c för att flytta markören till nästa siffra. (Ange till exempel 1, c, 6 om du vill skriva ut bild nr 16.) Obs Tryck på b för att minska bildnumret. e Upprepa steg d tills du har angivit numren på alla bilder du vill skriva ut. (Ange till exempel 1, OK, 3, OK, 6, OK för att skriva ut bild nr 1, nr 3 och nr 6.) Obs Du kan skriva in upp till 12 tecken (inklusive komman) för bildnumren du vill skriva ut. f När du valt numren på alla bilder du vill skriva ut trycker du på OK igen. g Tryck flera gånger på + eller - för att ange hur många kopior du vill ha. h Gör något av följande: Ändra utskriftsinställningarna. (Se sidan 44.) Om du inte vill ändra några inställningar trycker du på Colour Start för att skriva ut. 38

49 Skriva ut foton från ett minneskort eller ett USB Flash-minne Fotoeffekter 5 Du kan redigera och lägga till effekter till dina foton och visa dem på skärmen innan du skriver ut dem. Obs När varje effekt har lagts till kan du förstora visningen av bilden genom att trycka på Ink Management. Om du vill återgå till originalstorleken trycker du på Ink Management igen. Fotoeffektfunktionen stöds av teknik från Reallusion, Inc. Automatisk korrigering 5 Automatisk korrigering finns för de flesta foton. Maskinen avgör den lämpliga effekten för fotot. a Kontrollera att du har satt in ett mediakort eller USB Flash-minne på rätt plats. Tryck på (PhotoCapture). b Tryck på a eller b för att välja Fotoeffekter. c Tryck på d eller c för att välja foto. d Tryck på a eller b för att välja Autokorrigering. e Tryck flera gånger på + eller - för att ange hur många kopior du vill ha. f Gör något av följande: Tryck på OK och ändra utskriftsinställningarna. (Se sidan 44.) Om du inte vill ändra några inställningar trycker du på Colour Start för att skriva ut. Obs Om Ta bort röda ögon visas på LCDskärmen trycker du på a för att ta bort röda ögon från fotot. Förstärka hud-ton 5 Effekten Förstärka hud-ton är bäst när det används för att justera porträttfoton. Det känner av människors hudfärg på fotona och justerar bilden. a Kontrollera att du har satt in ett mediakort eller USB Flash-minne på rätt plats. Tryck på (PhotoCapture). b Tryck på a eller b för att välja Fotoeffekter. c Tryck på d eller c för att välja foto. d Tryck på a eller b för att välja Förbättra hudtoner. e Gör något av följande: Tryck på OK om du inte vill ändra några inställningar. Tryck på a eller b om du vill justera effektnivån manuellt. Tryck på OK när du är klar. f Tryck flera gånger på + eller - för att ange hur många kopior du vill ha. g Gör något av följande: Tryck på OK och ändra utskriftsinställningarna. (Se sidan 44.) Om du inte vill ändra några inställningar trycker du på Colour Start för att skriva ut. 5 39

50 Kapitel 5 Förstärka landskap 5 Förstärka landskap används för att justera landskapsfoton. Det framhäver gröna och blåa områden i fotot så att landskapet blir tydligare och klarare. a Kontrollera att du har satt in ett mediakort eller USB Flash-minne på rätt plats. Tryck på (PhotoCapture). b Tryck på a eller b för att välja Fotoeffekter. c Tryck på d eller c för att välja foto. d Tryck på a eller b för att välja Förbät. naturbilder. e Gör något av följande: Tryck på OK om du inte vill ändra några inställningar. Tryck på a eller b om du vill justera effektnivån manuellt. Tryck på OK när du är klar. f Tryck flera gånger på + eller - för att ange hur många kopior du vill ha. g Gör något av följande: Tryck på OK och ändra utskriftsinställningarna. (Se sidan 44.) Om du inte vill ändra några inställningar trycker du på Colour Start för att skriva ut. Ta bort röda ögon 5 Maskinen känner av ögon på foton och tar bort röda ögon från fotot. Obs I vissa fall tas eventuellt inte röda ögon bort. När ansiktet är för litet. När ansiktet är vänt för långt uppåt, nedåt eller åt sidan. a Kontrollera att du har satt in ett mediakort eller USB Flash-minne på rätt plats. Tryck på (PhotoCapture). b Tryck på a eller b för att välja Fotoeffekter. c Tryck på d eller c för att välja foto. d Tryck på a eller b för att välja Ta bort röda ögon. När Ta bort röda ögon lyckats visas hur fotot ser ut efteråt. Den justerade delen visas i en röd ram. När Ta bort röda ögon misslyckas, så visas Kan inte hitta. Obs Tryck på a om du vill försöka Ta bort röda ögon igen. När Ta bort röda ögon lyckats visas hur fotot ser ut efteråt. Den justerade delen visas i en röd ram. När Ta bort röda ögon misslyckas, så visas Kan inte hitta. e Tryck flera gånger på + eller - för att ange hur många kopior du vill ha. f Gör något av följande: Tryck på OK och ändra utskriftsinställningarna. (Se sidan 44.) Om du inte vill ändra några inställningar trycker du på Colour Start för att skriva ut. 40

51 Skriva ut foton från ett minneskort eller ett USB Flash-minne Svartvitt 5 Du kan konvertera fotot till svartvitt. a Kontrollera att du har satt in ett mediakort eller USB Flash-minne på rätt plats. Tryck på (PhotoCapture). b Tryck på a eller b för att välja Fotoeffekter. c Tryck på d eller c för att välja foto. d Tryck på a eller b för att välja Monokrom. e Tryck flera gånger på + eller - för att ange hur många kopior du vill ha. f Gör något av följande: Tryck på OK och ändra utskriftsinställningarna. (Se sidan 44.) Om du inte vill ändra några inställningar trycker du på Colour Start för att skriva ut. Sepia 5 Du kan konvertera färgen på fotot till sepia. a Kontrollera att du har satt in ett mediakort eller USB Flash-minne på rätt plats. Tryck på (PhotoCapture). b Tryck på a eller b för att välja Fotoeffekter. c Tryck på d eller c för att välja foto. d Tryck på a eller b för att välja Sepia. e Tryck flera gånger på + eller - för att ange hur många kopior du vill ha. f Gör något av följande: Tryck på OK och ändra utskriftsinställningarna. (Se sidan 44.) Om du inte vill ändra några inställningar trycker du på Colour Start för att skriva ut. Söka via datum 5 Du kan hitta dina foton med utgångspunkt från datum. a Kontrollera att du har satt in ett mediakort eller USB Flash-minne på rätt plats. Tryck på (PhotoCapture). b Tryck på a eller b för att välja Sök efter datum. c Tryck på a eller b för att välja datumet du vill söka från. d Tryck på d eller c för att välja foto. Obs Du kan visa foton med andra datum om du håller d eller c intryckt. Tryck på d om du vill visa ett äldre foto och på c för att visa ett nyare foto. e Tryck flera gånger på + eller - för att ange hur många kopior du vill ha. f Upprepa steg d och steg e tills du har valt alla foton. g När du valt alla foton gör du något av följande: Tryck på OK och ändra utskriftsinställningarna. (Se sidan 44.) Om du inte vill ändra några inställningar trycker du på Colour Start för att skriva ut. 5 41
