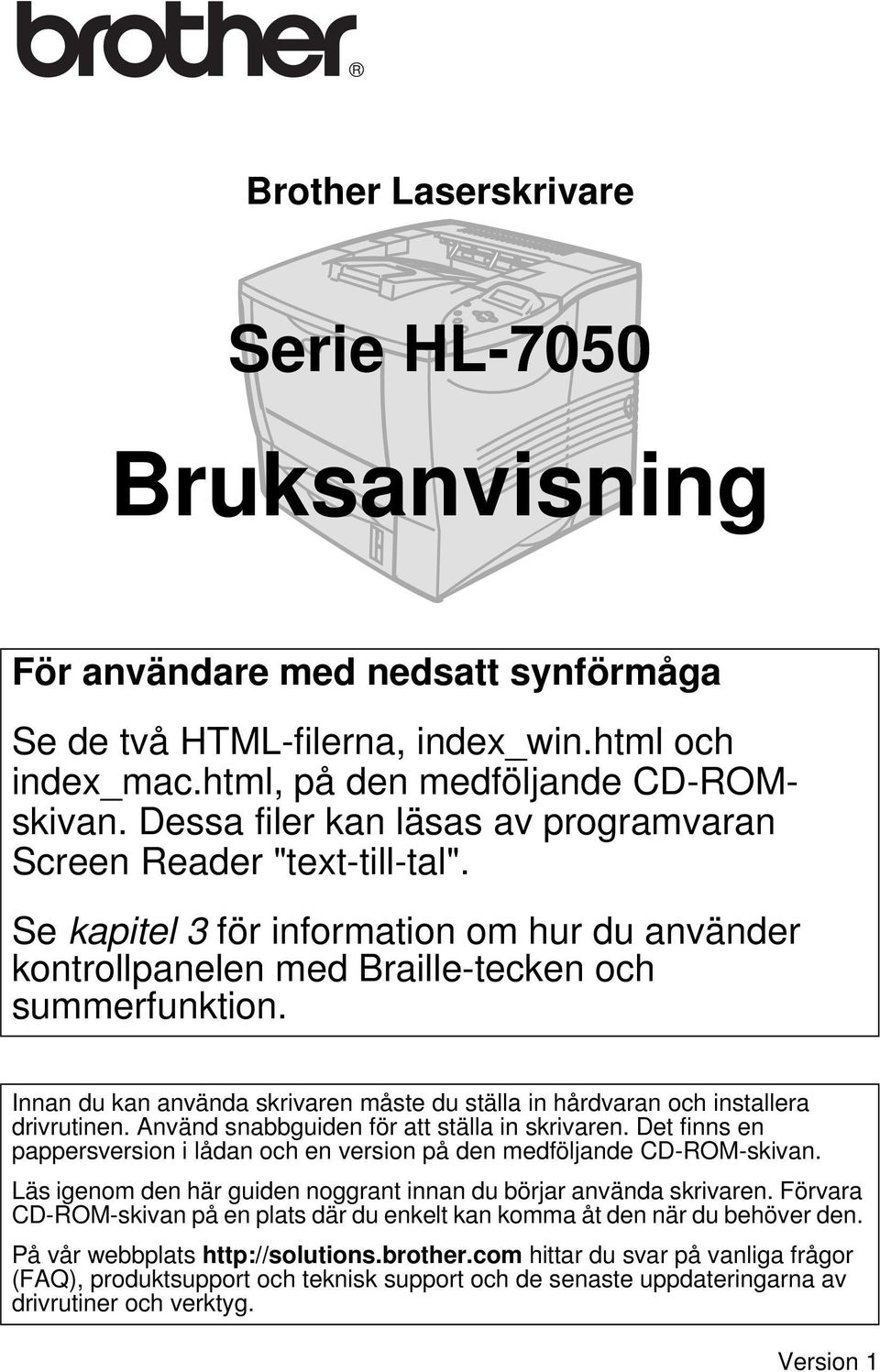

1 Brother Laserskrivare Serie HL-7050 Bruksanvisning För användare med nedsatt synförmåga Se de två HTML-filerna, index_win.html och index_mac.html, på den medföljande CD-ROMskivan. Dessa filer kan läsas av programvaran Screen Reader "text-till-tal". Se kapitel 3 för information om hur du använder kontrollpanelen med Braille-tecken och summerfunktion. Innan du kan använda skrivaren måste du ställa in hårdvaran och installera drivrutinen. Använd snabbguiden för att ställa in skrivaren. Det finns en pappersversion i lådan och en version på den medföljande CD-ROM-skivan. Läs igenom den här guiden noggrant innan du börjar använda skrivaren. Förvara CD-ROM-skivan på en plats där du enkelt kan komma åt den när du behöver den. På vår webbplats hittar du svar på vanliga frågor (FAQ), produktsupport och teknisk support och de senaste uppdateringarna av drivrutiner och verktyg. Version 1

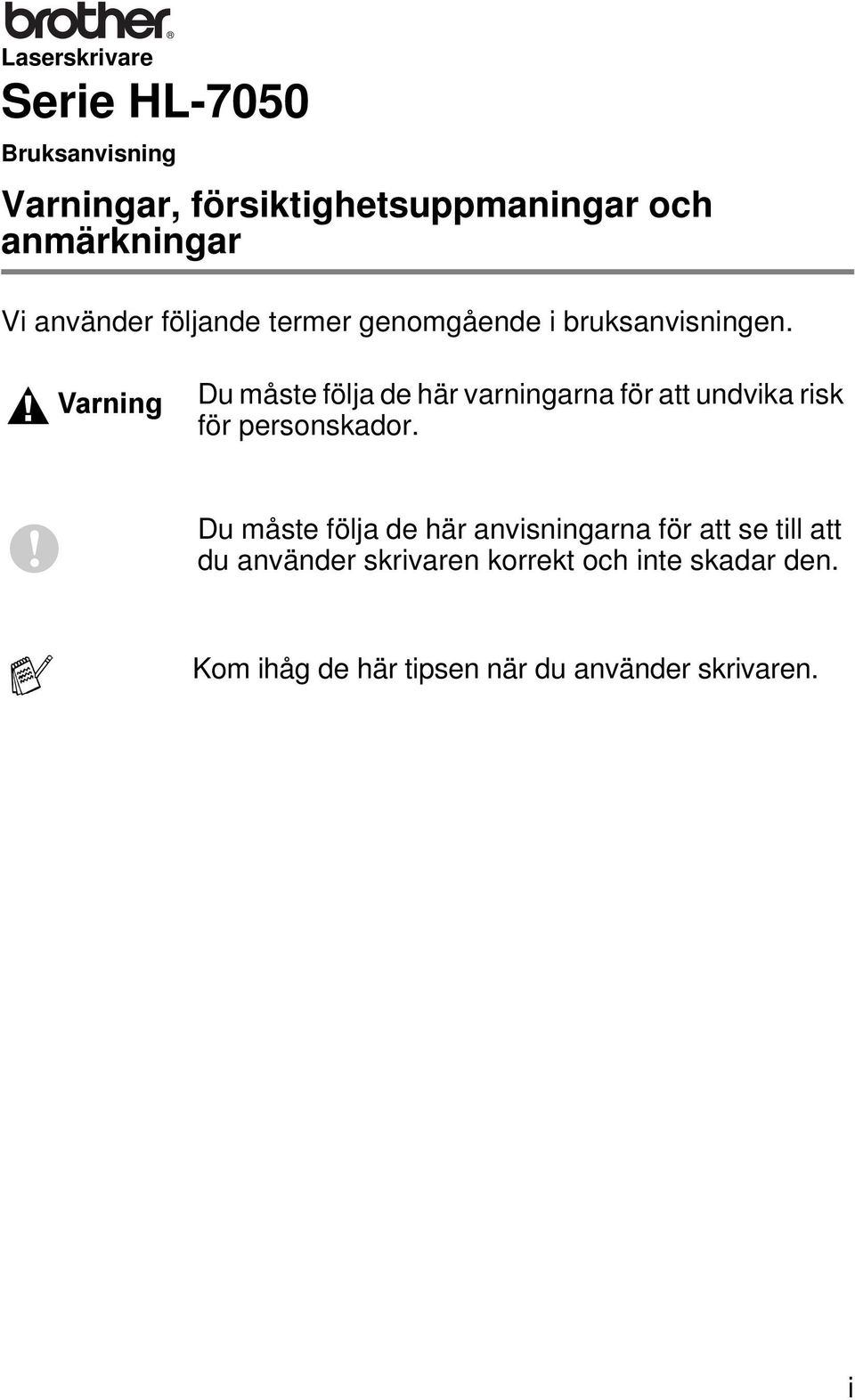

2 Laserskrivare Serie HL-7050 Bruksanvisning Varningar, försiktighetsuppmaningar och anmärkningar Vi använder följande termer genomgående i bruksanvisningen. Varning Du måste följa de här varningarna för att undvika risk för personskador. Du måste följa de här anvisningarna för att se till att du använder skrivaren korrekt och inte skadar den. Kom ihåg de här tipsen när du använder skrivaren. i

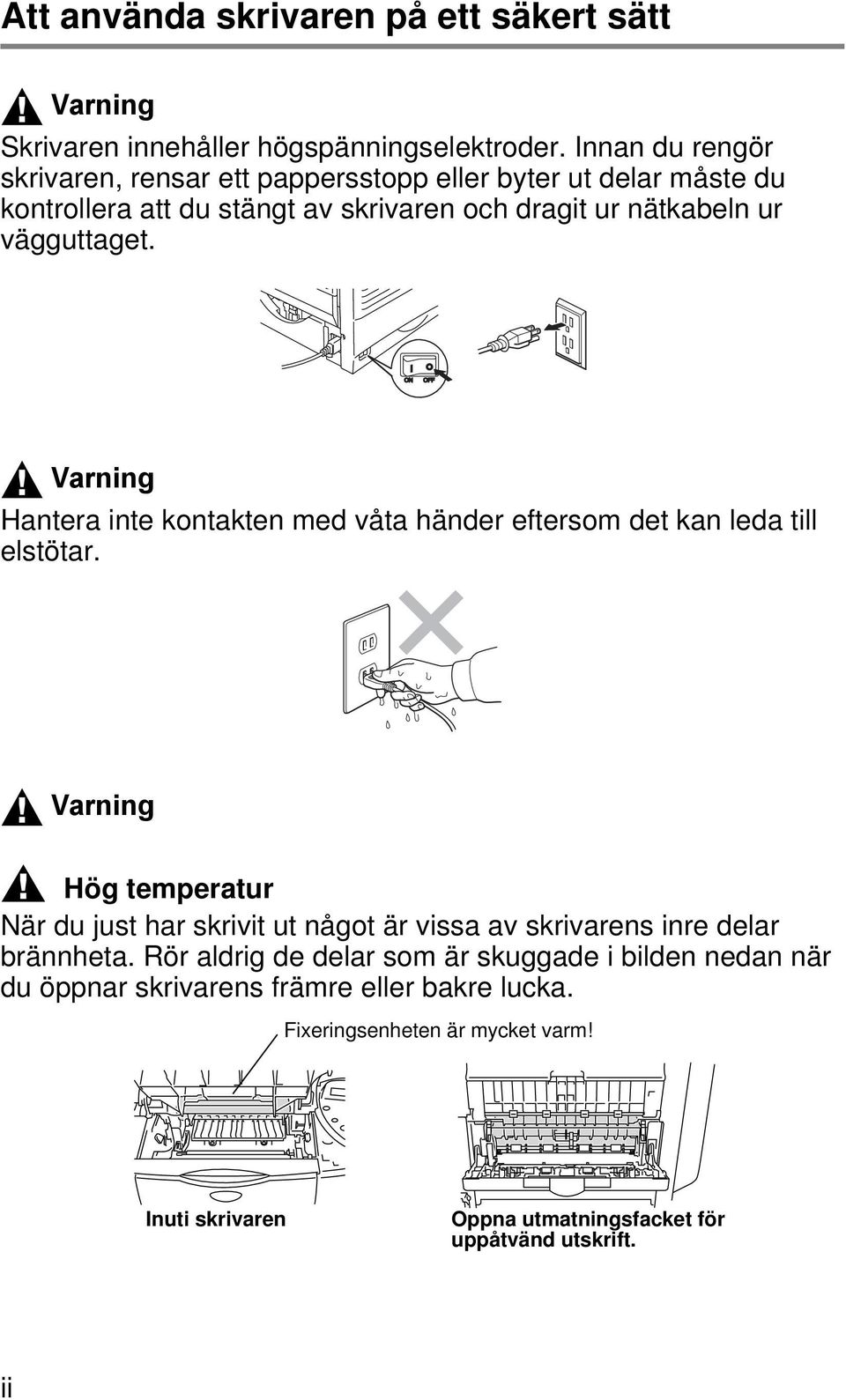

3 Att använda skrivaren på ett säkert sätt Varning Skrivaren innehåller högspänningselektroder. Innan du rengör skrivaren, rensar ett pappersstopp eller byter ut delar måste du kontrollera att du stängt av skrivaren och dragit ur nätkabeln ur vägguttaget. Varning Hantera inte kontakten med våta händer eftersom det kan leda till elstötar. Varning Hög temperatur När du just har skrivit ut något är vissa av skrivarens inre delar brännheta. Rör aldrig de delar som är skuggade i bilden nedan när du öppnar skrivarens främre eller bakre lucka. Fixeringsenheten är mycket varm! Inuti skrivaren Öppna utmatningsfacket för uppåtvänd utskrift. ii

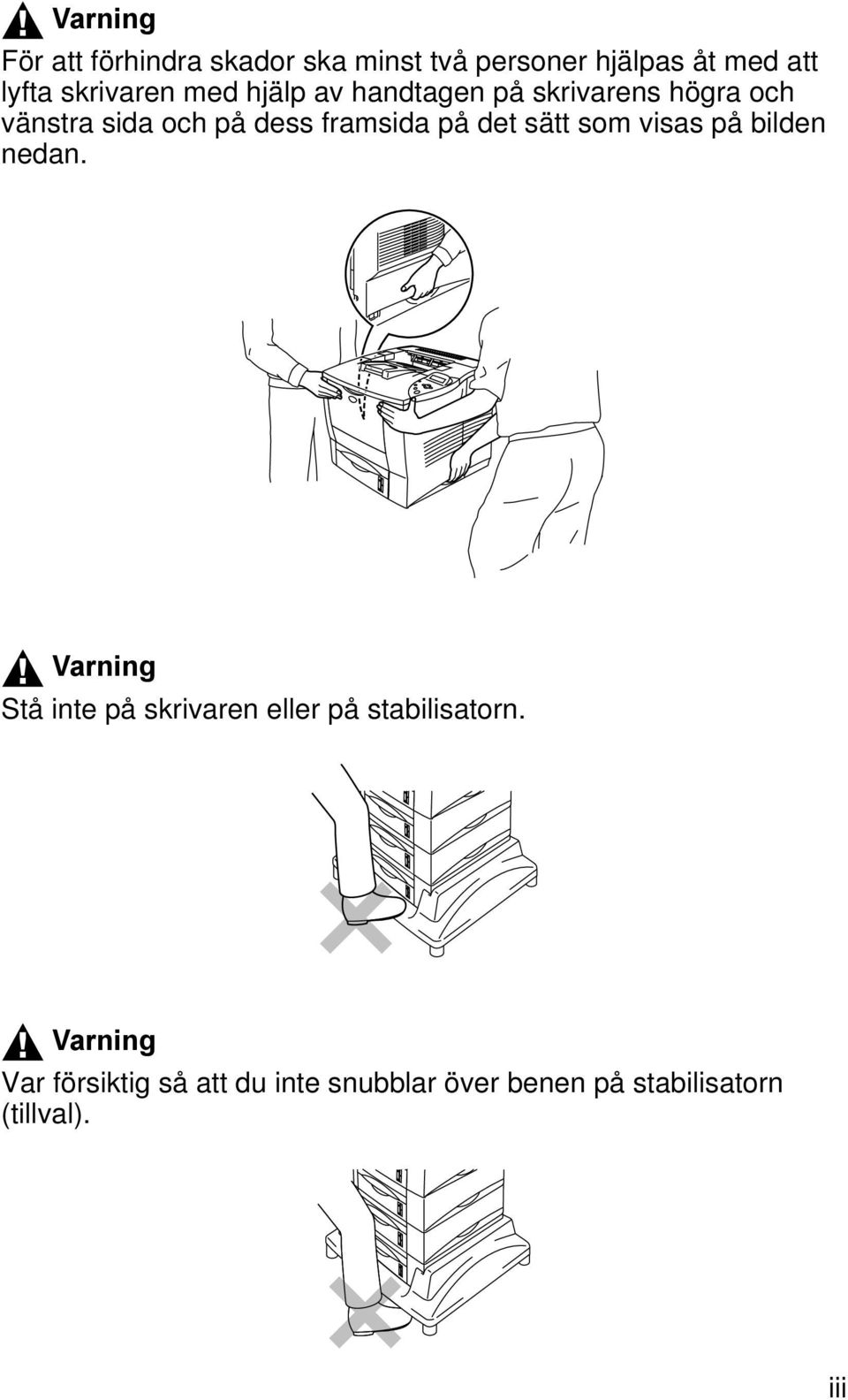

4 Varning För att förhindra skador ska minst två personer hjälpas åt med att lyfta skrivaren med hjälp av handtagen på skrivarens högra och vänstra sida och på dess framsida på det sätt som visas på bilden nedan. Varning Stå inte på skrivaren eller på stabilisatorn. Varning Var försiktig så att du inte snubblar över benen på stabilisatorn (tillval). iii

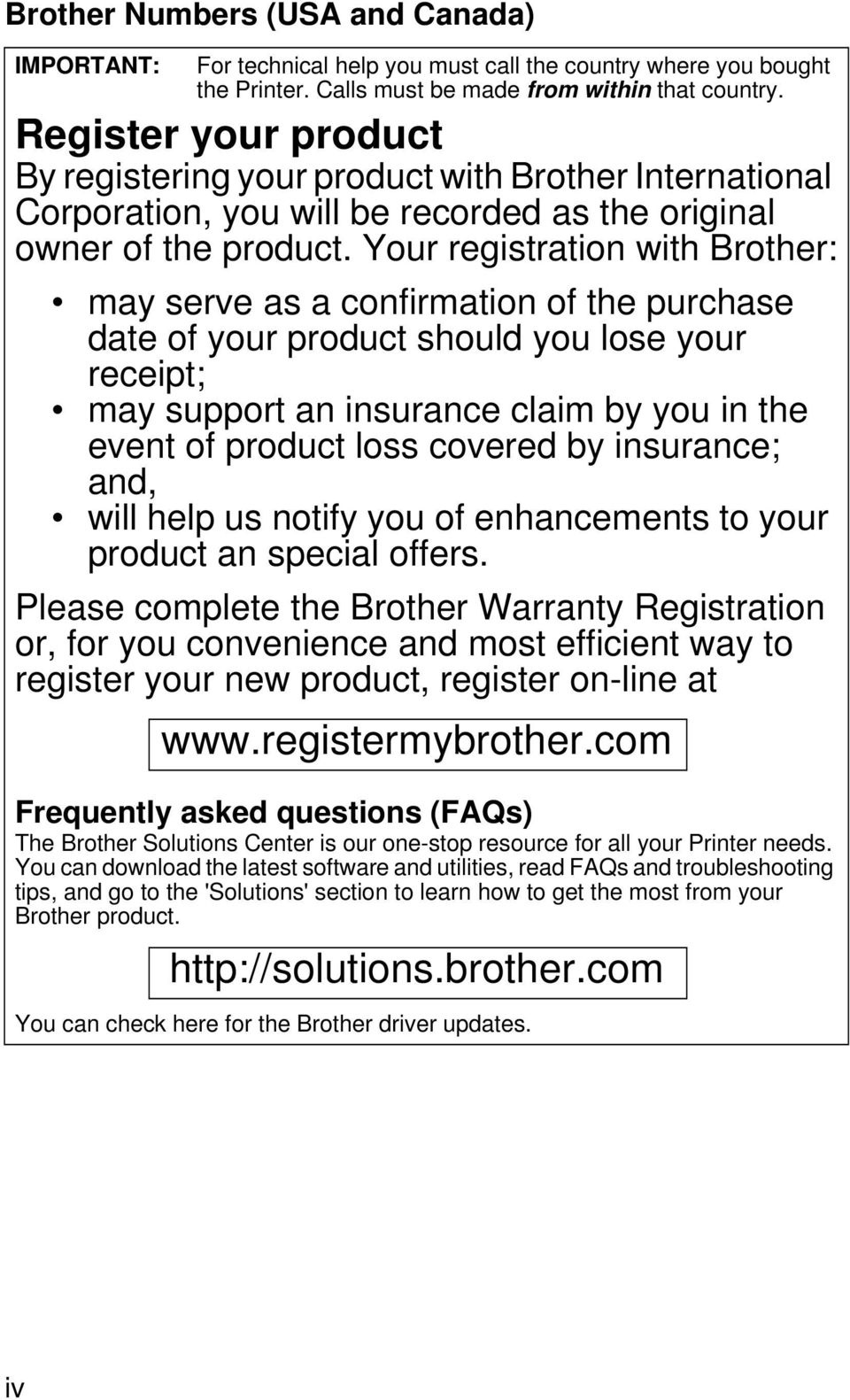

5 Brother Numbers (USA and Canada) IMPORTANT: For technical help you must call the country where you bought the Printer. Calls must be made from within that country. Register your product By registering your product with Brother International Corporation, you will be recorded as the original owner of the product. Your registration with Brother: may serve as a confirmation of the purchase date of your product should you lose your receipt; may support an insurance claim by you in the event of product loss covered by insurance; and, will help us notify you of enhancements to your product an special offers. Please complete the Brother Warranty Registration or, for you convenience and most efficient way to register your new product, register on-line at Frequently asked questions (FAQs) The Brother Solutions Center is our one-stop resource for all your Printer needs. You can download the latest software and utilities, read FAQs and troubleshooting tips, and go to the 'Solutions' section to learn how to get the most from your Brother product. You can check here for the Brother driver updates. iv

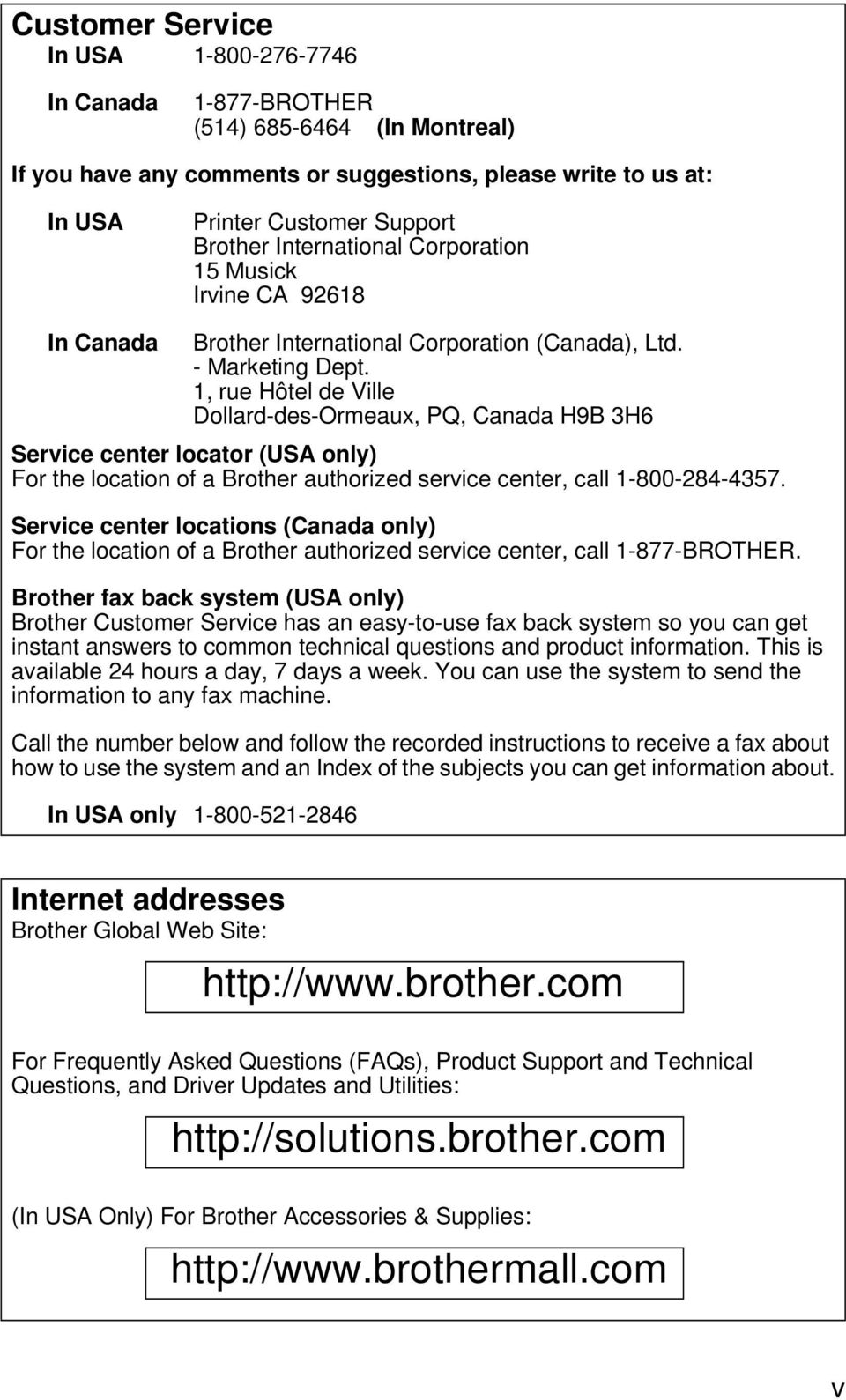

6 Customer Service In USA In Canada BROTHER (514) (In Montreal) If you have any comments or suggestions, please write to us at: In USA Printer Customer Support Brother International Corporation 15 Musick Irvine CA In Canada Brother International Corporation (Canada), Ltd. - Marketing Dept. 1, rue Hôtel de Ville Dollard-des-Ormeaux, PQ, Canada H9B 3H6 Service center locator (USA only) For the location of a Brother authorized service center, call Service center locations (Canada only) For the location of a Brother authorized service center, call BROTHER. Brother fax back system (USA only) Brother Customer Service has an easy-to-use fax back system so you can get instant answers to common technical questions and product information. This is available 24 hours a day, 7 days a week. You can use the system to send the information to any fax machine. Call the number below and follow the recorded instructions to receive a fax about how to use the system and an Index of the subjects you can get information about. In USA only Internet addresses Brother Global Web Site: For Frequently Asked Questions (FAQs), Product Support and Technical Questions, and Driver Updates and Utilities: (In USA Only) For Brother Accessories & Supplies: v

7 Viktig information: Bestämmelser Federal Communications Commission (FCC) Försäkran om överensstämmelse (för USA) Ansvarig part: försäkrar att produkterna Produktnamn: Modellnummer: Produktalternativ: Brother International Corporation 100 Somerset Corporate Boulevard P.O. Box 6911 Bridgewater, NJ , USA USA Telefon: (908) Laserskrivare HL-7050 och HL-7050N Nedre fackenhet LT-7000, Duplexenhet DX-7000, Nätverkskort NC-4100h, Postboxenhet MX-7000, MX överensstämmer med del 15 i FCC-bestämmelserna. Användandet är underkastat följande två villkor: (1) Att enheten inte orsakar skadliga störningar och (2) att enheten måste acceptera eventuella inkommande störningar, även sådana som kan ge upphov till funktionsstörningar. Denna utrustning har testats och befunnits falla inom gränserna för en digital anordning av klass B enligt del 15 i FCC-bestämmelserna. Dessa gränser är avsedda att ge skäligt skydd mot skadliga störningar i bostadsmiljö. Utrustningen alstrar, använder och kan avge radiofrekvent energi och kan, om den inte installeras och användes i enlighet med anvisningarna, ge upphov till skadliga störningar av radiosändning och radiomottagning. Det är emellertid ingen garanti för att störningar inte inträffar i en enskild installation. Om utrustningen ger upphov till skadliga störningar av radio- och TV-mottagning, vilket kan fastställas genom att koppla av och på utrustningen, uppmuntras användaren att försöka åtgärda störningarna på något av följande sätt: - Rikta om eller flytta den mottagande antennen. - Öka avståndet mellan utrustningen och mottagaren. - Anslut utrustningen till ett uttag i en annan krets än den som mottagaren är ansluten till. - Rådfråga återförsäljaren eller en erfaren radio- eller TV-tekniker. Viktigt Använd en skärmad gränssnittskabel för att se till att utrustningen faller inom gränserna för en digital anordning av klass B. Ändringar eller modifikationer som inte uttryckligen har godkänts av Brother Industries, Ltd. kan orsaka att användaren mister rätten att använda utrustningen. vi

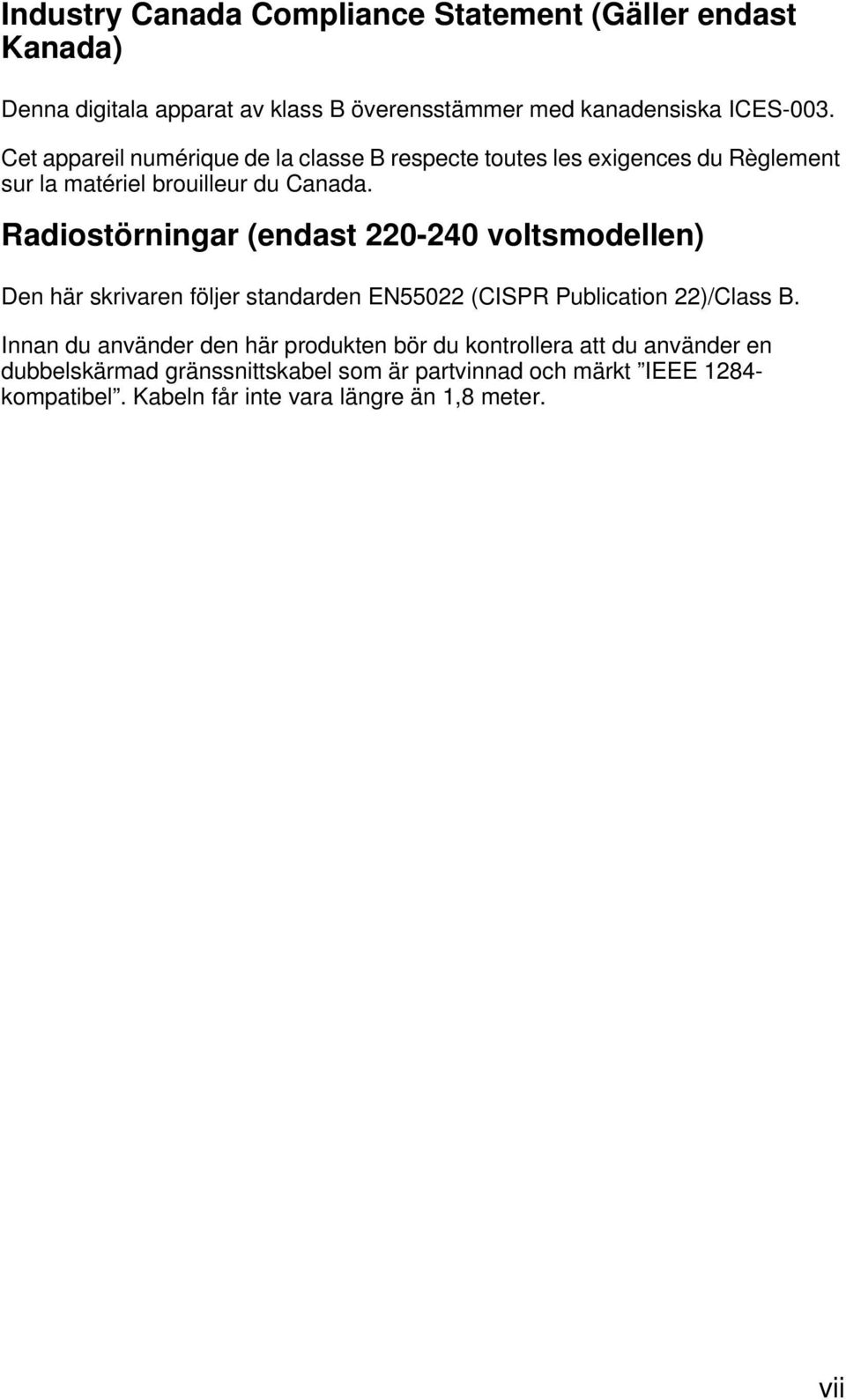

8 Industry Canada Compliance Statement (Gäller endast Kanada) Denna digitala apparat av klass B överensstämmer med kanadensiska ICES-003. Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur la matériel brouilleur du Canada. Radiostörningar (endast voltsmodellen) Den här skrivaren följer standarden EN55022 (CISPR Publication 22)/Class B. Innan du använder den här produkten bör du kontrollera att du använder en dubbelskärmad gränssnittskabel som är partvinnad och märkt IEEE kompatibel. Kabeln får inte vara längre än 1,8 meter. vii

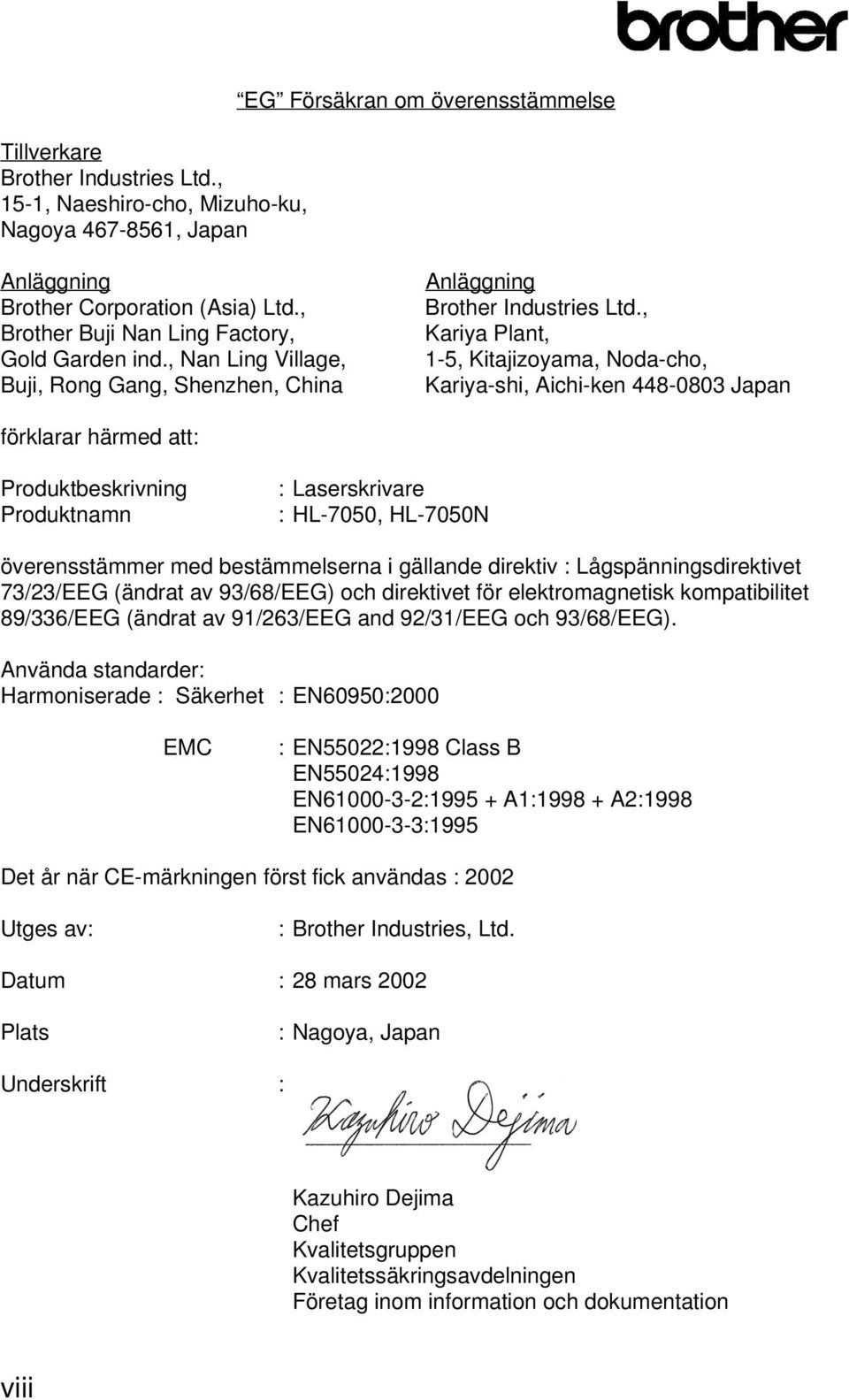

9 Tillverkare Brother Industries Ltd., 15-1, Naeshiro-cho, Mizuho-ku, Nagoya , Japan EG Försäkran om överensstämmelse Anläggning Brother Corporation (Asia) Ltd., Brother Buji Nan Ling Factory, Gold Garden ind., Nan Ling Village, Buji, Rong Gang, Shenzhen, China Anläggning Brother Industries Ltd., Kariya Plant, 1-5, Kitajizoyama, Noda-cho, Kariya-shi, Aichi-ken Japan förklarar härmed att: Produktbeskrivning Produktnamn : Laserskrivare : HL-7050, HL-7050N överensstämmer med bestämmelserna i gällande direktiv : Lågspänningsdirektivet 73/23/EEG (ändrat av 93/68/EEG) och direktivet för elektromagnetisk kompatibilitet 89/336/EEG (ändrat av 91/263/EEG and 92/31/EEG och 93/68/EEG). Använda standarder: Harmoniserade : Säkerhet : EN60950:2000 EMC : EN55022:1998 Class B EN55024:1998 EN : A1: A2:1998 EN :1995 Det år när CE-märkningen först fick användas : 2002 Utges av: : Brother Industries, Ltd. Datum : 28 mars 2002 Plats : Nagoya, Japan Underskrift : Kazuhiro Dejima Chef Kvalitetsgruppen Kvalitetssäkringsavdelningen Företag inom information och dokumentation viii

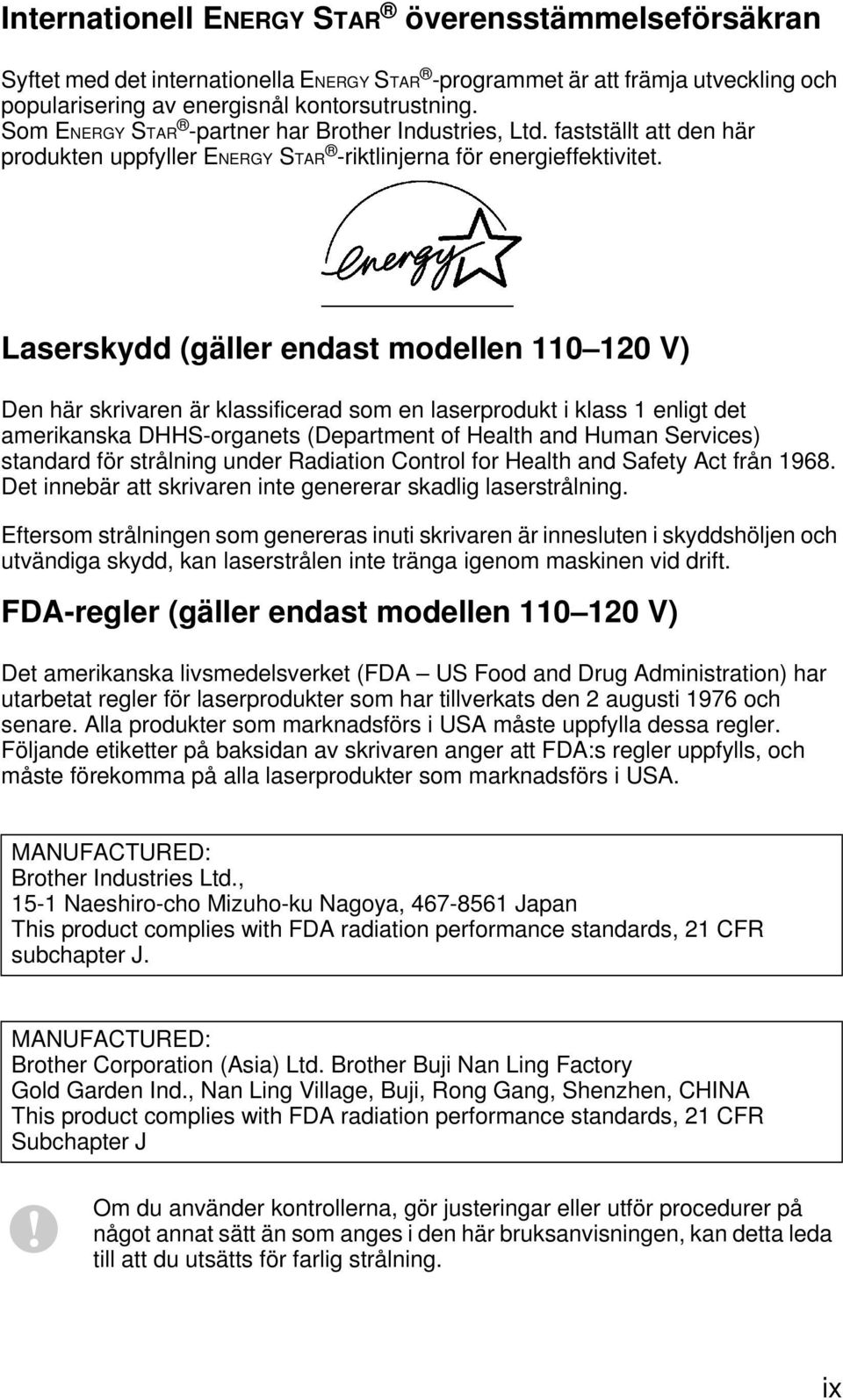

10 Internationell ENERGY STAR överensstämmelseförsäkran Syftet med det internationella ENERGY STAR -programmet är att främja utveckling och popularisering av energisnål kontorsutrustning. Som ENERGY STAR -partner har Brother Industries, Ltd. fastställt att den här produkten uppfyller ENERGY STAR -riktlinjerna för energieffektivitet. Laserskydd (gäller endast modellen V) Den här skrivaren är klassificerad som en laserprodukt i klass 1 enligt det amerikanska DHHS-organets (Department of Health and Human Services) standard för strålning under Radiation Control for Health and Safety Act från Det innebär att skrivaren inte genererar skadlig laserstrålning. Eftersom strålningen som genereras inuti skrivaren är innesluten i skyddshöljen och utvändiga skydd, kan laserstrålen inte tränga igenom maskinen vid drift. FDA-regler (gäller endast modellen V) Det amerikanska livsmedelsverket (FDA US Food and Drug Administration) har utarbetat regler för laserprodukter som har tillverkats den 2 augusti 1976 och senare. Alla produkter som marknadsförs i USA måste uppfylla dessa regler. Följande etiketter på baksidan av skrivaren anger att FDA:s regler uppfylls, och måste förekomma på alla laserprodukter som marknadsförs i USA. MANUFACTURED: Brother Industries Ltd., 15-1 Naeshiro-cho Mizuho-ku Nagoya, Japan This product complies with FDA radiation performance standards, 21 CFR subchapter J. MANUFACTURED: Brother Corporation (Asia) Ltd. Brother Buji Nan Ling Factory Gold Garden Ind., Nan Ling Village, Buji, Rong Gang, Shenzhen, CHINA This product complies with FDA radiation performance standards, 21 CFR Subchapter J Om du använder kontrollerna, gör justeringar eller utför procedurer på något annat sätt än som anges i den här bruksanvisningen, kan detta leda till att du utsätts för farlig strålning. ix

11 IEC specifikation (Endast V modell) Den här skrivaren är en laserprodukt i klass 1 enligt definitionen i IEC specifikationerna. Nedanstående etikett är fäst på produkten i de länder där detta är obligatoriskt. CLASS 1LASERP RODUCT APPAREIL Å LASER DE CLASSE 1 LASER KLASSE 1 PRODUKT Den här skrivaren har en laserdiod i klass 3B som avger osynlig laserstrålning i skannerenheten. Skannerenheten får under inga omständigheter öppnas. Om du använder kontrollerna, gör justeringar eller utför procedurer på något annat sätt än som anges i den här bruksanvisningen, kan detta leda till att du utsätts för farlig strålning. För Finland och Sverige LUOKAN 1 LASERLAITE LASERAPPARAT KLASS 1 Varoitus! Varning Laitteen käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle. Om apparaten används på annat sätt än vad som specificerats i denna bruksanvisning kan användaren utsättas för osynlig laserstrålning som överskrider gränsen för laserklass 1. Intern laserstrålning Maximal strålningseffekt: 15 mw Våglängd: nm Laserklass: Klass IIIb (I enlighet med 21 CFR Part ) Klass 3B (I enlighet med IEC 60825) x

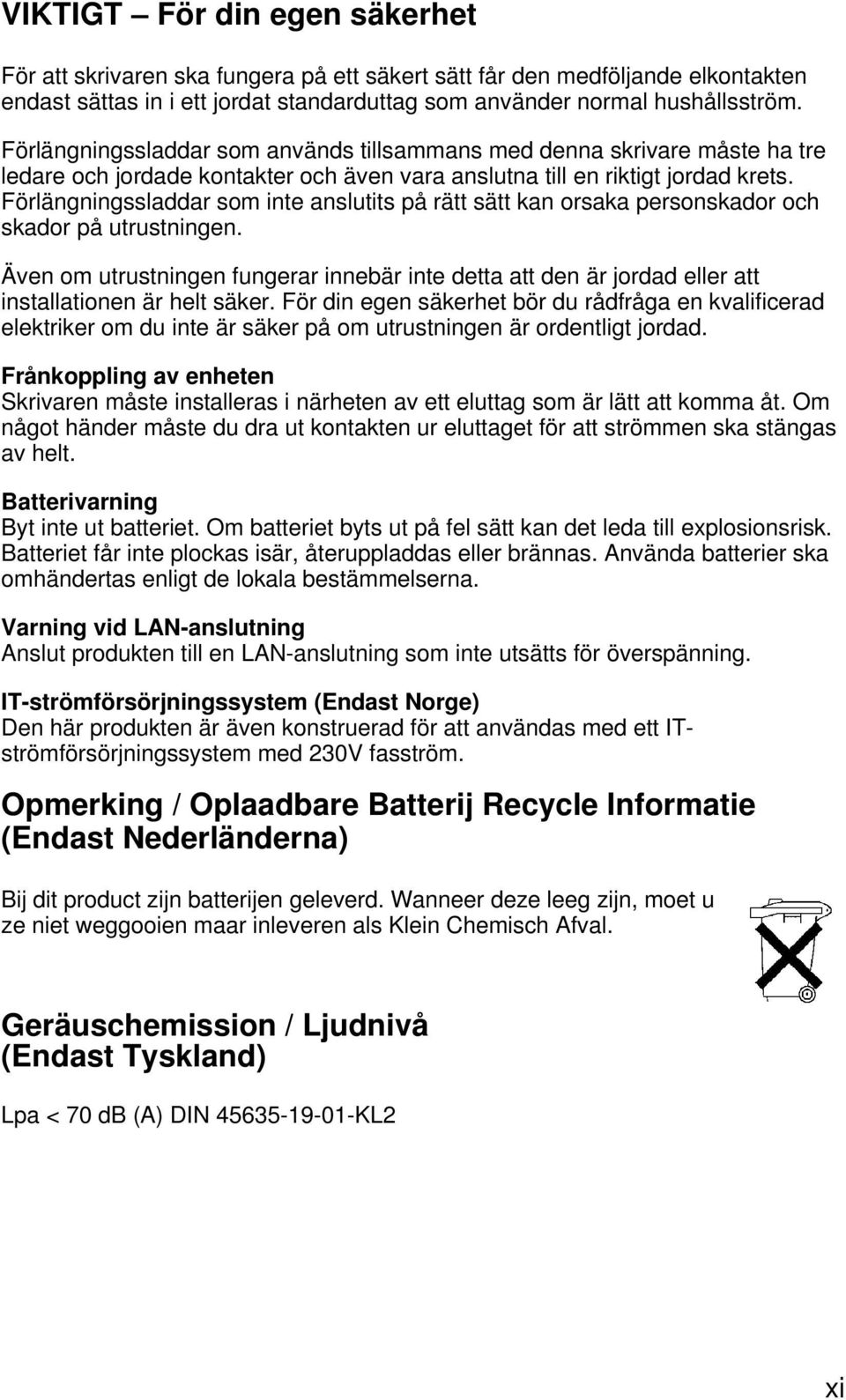

12 VIKTIGT För din egen säkerhet För att skrivaren ska fungera på ett säkert sätt får den medföljande elkontakten endast sättas in i ett jordat standarduttag som använder normal hushållsström. Förlängningssladdar som används tillsammans med denna skrivare måste ha tre ledare och jordade kontakter och även vara anslutna till en riktigt jordad krets. Förlängningssladdar som inte anslutits på rätt sätt kan orsaka personskador och skador på utrustningen. Även om utrustningen fungerar innebär inte detta att den är jordad eller att installationen är helt säker. För din egen säkerhet bör du rådfråga en kvalificerad elektriker om du inte är säker på om utrustningen är ordentligt jordad. Frånkoppling av enheten Skrivaren måste installeras i närheten av ett eluttag som är lätt att komma åt. Om något händer måste du dra ut kontakten ur eluttaget för att strömmen ska stängas av helt. Batterivarning Byt inte ut batteriet. Om batteriet byts ut på fel sätt kan det leda till explosionsrisk. Batteriet får inte plockas isär, återuppladdas eller brännas. Använda batterier ska omhändertas enligt de lokala bestämmelserna. Varning vid LAN-anslutning Anslut produkten till en LAN-anslutning som inte utsätts för överspänning. IT-strömförsörjningssystem (Endast Norge) Den här produkten är även konstruerad för att användas med ett ITströmförsörjningssystem med 230V fasström. Opmerking / Oplaadbare Batterij Recycle Informatie (Endast Nederländerna) Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als Klein Chemisch Afval. Geräuschemission / Ljudnivå (Endast Tyskland) Lpa < 70 db (A) DIN KL2 xi

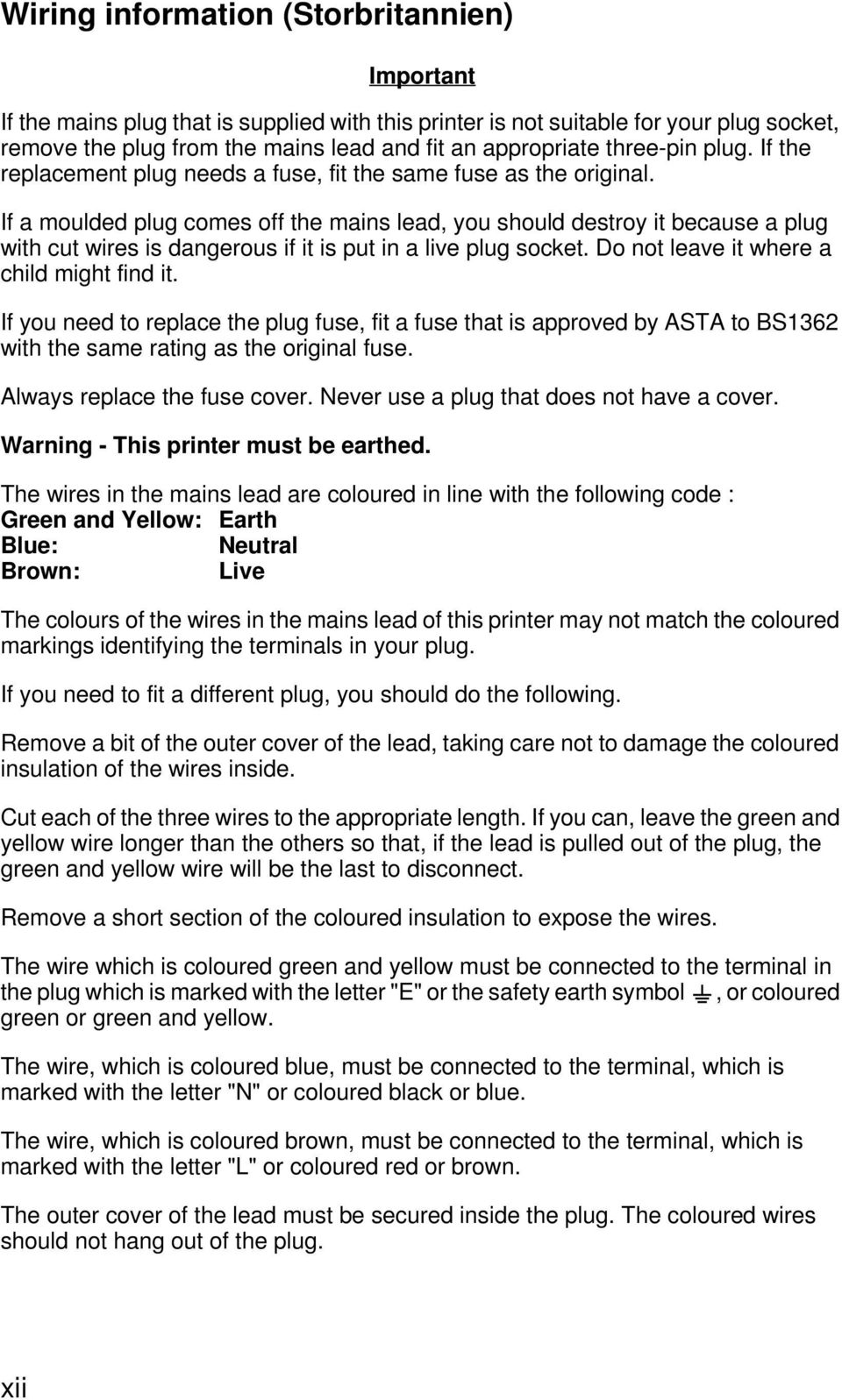

13 Wiring information (Storbritannien) Important If the mains plug that is supplied with this printer is not suitable for your plug socket, remove the plug from the mains lead and fit an appropriate three-pin plug. If the replacement plug needs a fuse, fit the same fuse as the original. If a moulded plug comes off the mains lead, you should destroy it because a plug with cut wires is dangerous if it is put in a live plug socket. Do not leave it where a child might find it. If you need to replace the plug fuse, fit a fuse that is approved by ASTA to BS1362 with the same rating as the original fuse. Always replace the fuse cover. Never use a plug that does not have a cover. Warning - This printer must be earthed. The wires in the mains lead are coloured in line with the following code : Green and Yellow: Earth Blue: Neutral Brown: Live The colours of the wires in the mains lead of this printer may not match the coloured markings identifying the terminals in your plug. If you need to fit a different plug, you should do the following. Remove a bit of the outer cover of the lead, taking care not to damage the coloured insulation of the wires inside. Cut each of the three wires to the appropriate length. If you can, leave the green and yellow wire longer than the others so that, if the lead is pulled out of the plug, the green and yellow wire will be the last to disconnect. Remove a short section of the coloured insulation to expose the wires. The wire which is coloured green and yellow must be connected to the terminal in the plug which is marked with the letter "E" or the safety earth symbol, or coloured green or green and yellow. The wire, which is coloured blue, must be connected to the terminal, which is marked with the letter "N" or coloured black or blue. The wire, which is coloured brown, must be connected to the terminal, which is marked with the letter "L" or coloured red or brown. The outer cover of the lead must be secured inside the plug. The coloured wires should not hang out of the plug. xii

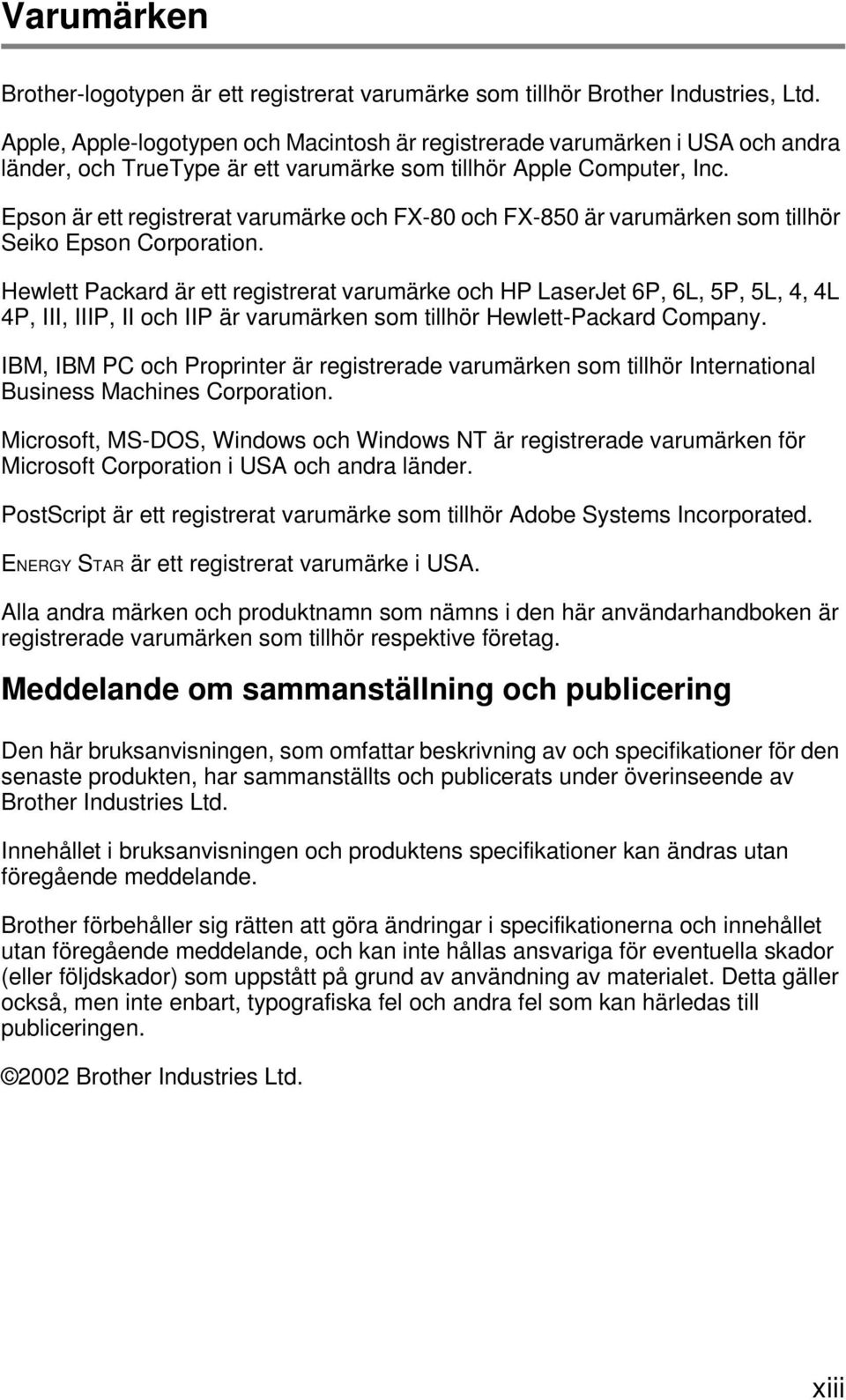

14 Varumärken Brother-logotypen är ett registrerat varumärke som tillhör Brother Industries, Ltd. Apple, Apple-logotypen och Macintosh är registrerade varumärken i USA och andra länder, och TrueType är ett varumärke som tillhör Apple Computer, Inc. Epson är ett registrerat varumärke och FX-80 och FX-850 är varumärken som tillhör Seiko Epson Corporation. Hewlett Packard är ett registrerat varumärke och HP LaserJet 6P, 6L, 5P, 5L, 4, 4L 4P, III, IIIP, II och IIP är varumärken som tillhör Hewlett-Packard Company. IBM, IBM PC och Proprinter är registrerade varumärken som tillhör International Business Machines Corporation. Microsoft, MS-DOS, Windows och Windows NT är registrerade varumärken för Microsoft Corporation i USA och andra länder. PostScript är ett registrerat varumärke som tillhör Adobe Systems Incorporated. ENERGY STAR är ett registrerat varumärke i USA. Alla andra märken och produktnamn som nämns i den här användarhandboken är registrerade varumärken som tillhör respektive företag. Meddelande om sammanställning och publicering Den här bruksanvisningen, som omfattar beskrivning av och specifikationer för den senaste produkten, har sammanställts och publicerats under överinseende av Brother Industries Ltd. Innehållet i bruksanvisningen och produktens specifikationer kan ändras utan föregående meddelande. Brother förbehåller sig rätten att göra ändringar i specifikationerna och innehållet utan föregående meddelande, och kan inte hållas ansvariga för eventuella skador (eller följdskador) som uppstått på grund av användning av materialet. Detta gäller också, men inte enbart, typografiska fel och andra fel som kan härledas till publiceringen Brother Industries Ltd. xiii

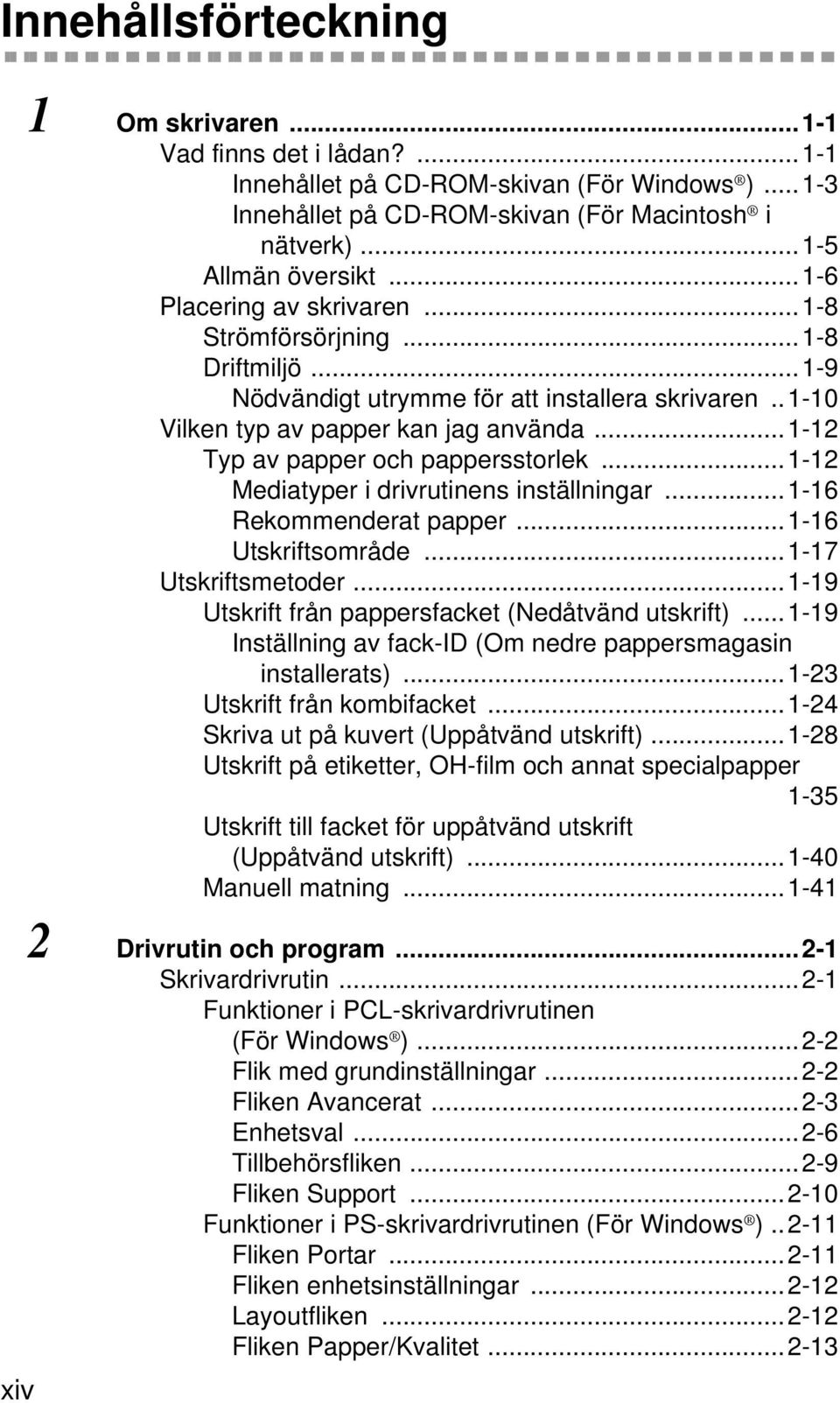

15 Innehållsförteckning xiv 1 Om skrivaren Vad finns det i lådan? Innehållet på CD-ROM-skivan (För Windows ) Innehållet på CD-ROM-skivan (För Macintosh i nätverk) Allmän översikt Placering av skrivaren Strömförsörjning Driftmiljö Nödvändigt utrymme för att installera skrivaren Vilken typ av papper kan jag använda Typ av papper och pappersstorlek Mediatyper i drivrutinens inställningar Rekommenderat papper Utskriftsområde Utskriftsmetoder Utskrift från pappersfacket (Nedåtvänd utskrift) Inställning av fack-id (Om nedre pappersmagasin installerats) Utskrift från kombifacket Skriva ut på kuvert (Uppåtvänd utskrift) Utskrift på etiketter, OH-film och annat specialpapper 1-35 Utskrift till facket för uppåtvänd utskrift (Uppåtvänd utskrift) Manuell matning Drivrutin och program Skrivardrivrutin Funktioner i PCL-skrivardrivrutinen (För Windows ) Flik med grundinställningar Fliken Avancerat Enhetsval Tillbehörsfliken Fliken Support Funktioner i PS-skrivardrivrutinen (För Windows ) Fliken Portar Fliken enhetsinställningar Layoutfliken Fliken Papper/Kvalitet

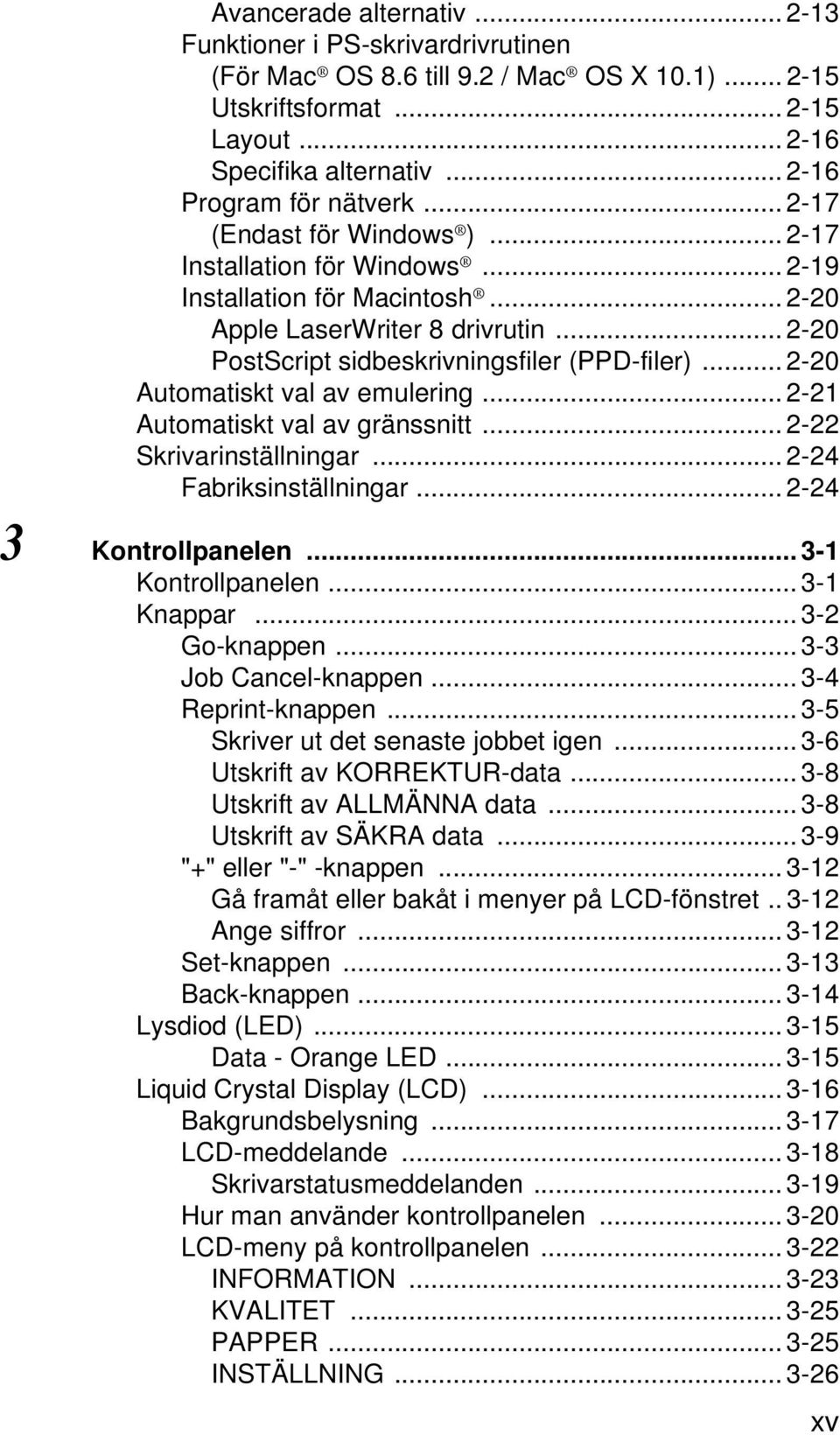

16 Avancerade alternativ Funktioner i PS-skrivardrivrutinen (För Mac OS 8.6 till 9.2 / Mac OS X 10.1) Utskriftsformat Layout Specifika alternativ Program för nätverk (Endast för Windows ) Installation för Windows Installation för Macintosh Apple LaserWriter 8 drivrutin PostScript sidbeskrivningsfiler (PPD-filer) Automatiskt val av emulering Automatiskt val av gränssnitt Skrivarinställningar Fabriksinställningar Kontrollpanelen Kontrollpanelen Knappar Go-knappen Job Cancel-knappen Reprint-knappen Skriver ut det senaste jobbet igen Utskrift av KORREKTUR-data Utskrift av ALLMÄNNA data Utskrift av SÄKRA data "+" eller "-" -knappen Gå framåt eller bakåt i menyer på LCD-fönstret Ange siffror Set-knappen Back-knappen Lysdiod (LED) Data - Orange LED Liquid Crystal Display (LCD) Bakgrundsbelysning LCD-meddelande Skrivarstatusmeddelanden Hur man använder kontrollpanelen LCD-meny på kontrollpanelen INFORMATION KVALITET PAPPER INSTÄLLNING xv

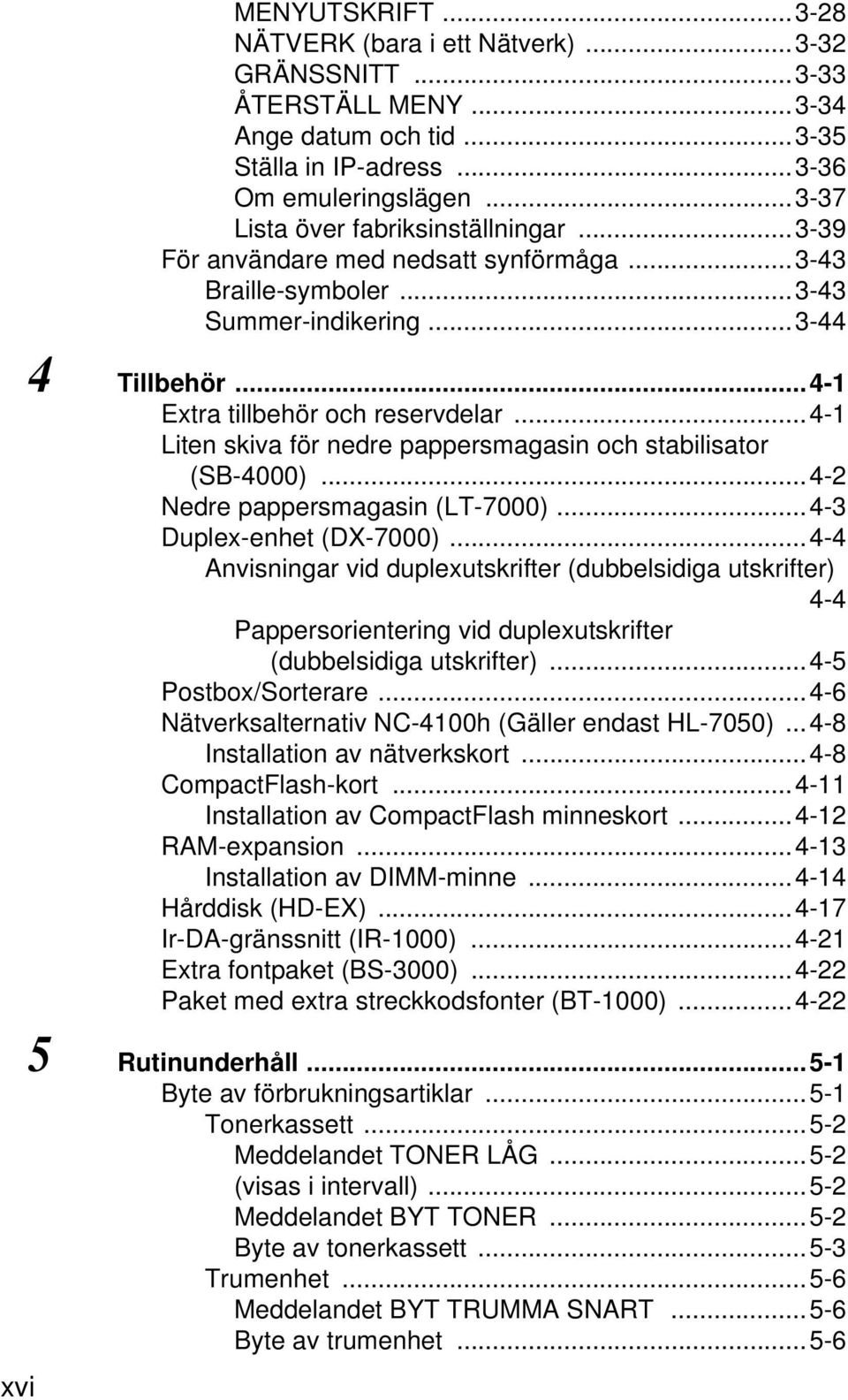

17 xvi MENYUTSKRIFT NÄTVERK (bara i ett Nätverk) GRÄNSSNITT ÅTERSTÄLL MENY Ange datum och tid Ställa in IP-adress Om emuleringslägen Lista över fabriksinställningar För användare med nedsatt synförmåga Braille-symboler Summer-indikering Tillbehör Extra tillbehör och reservdelar Liten skiva för nedre pappersmagasin och stabilisator (SB-4000) Nedre pappersmagasin (LT-7000) Duplex-enhet (DX-7000) Anvisningar vid duplexutskrifter (dubbelsidiga utskrifter) 4-4 Pappersorientering vid duplexutskrifter (dubbelsidiga utskrifter) Postbox/Sorterare Nätverksalternativ NC-4100h (Gäller endast HL-7050) Installation av nätverkskort CompactFlash-kort Installation av CompactFlash minneskort RAM-expansion Installation av DIMM-minne Hårddisk (HD-EX) Ir-DA-gränssnitt (IR-1000) Extra fontpaket (BS-3000) Paket med extra streckkodsfonter (BT-1000) Rutinunderhåll Byte av förbrukningsartiklar Tonerkassett Meddelandet TONER LÅG (visas i intervall) Meddelandet BYT TONER Byte av tonerkassett Trumenhet Meddelandet BYT TRUMMA SNART Byte av trumenhet...5-6

18 Byta ut underhållsdelar Rengöring Rengöra skrivarens utsida Rengöra skrivarens insida Rengör huvudkoronan Underhållsmeddelanden Felsökning LCD-meddelanden Felmeddelanden Underhållsmeddelanden Servicemeddelanden Felsökning pappershantering Pappersstopp och hur man rensar dem PAPPERSSTOPP A1 (pappersstopp i kombifacket) 6-10 PAPPERSSTOPP A2 / A3 / A4 / A5 (Pappersstopp i pappersfacket) PAPPERSSTOPP B (pappersstopp inuti skrivaren) 6-14 PAPPERSSTOPP C (pappersstopp vid pappersutmatningen/pappersstopp i facket för uppåtvänd utskrift) PAPPERSSTOPP D (pappersstopp i duplexenheten) 6-19 PAPPERSSTOPP E (pappersstopp i postboxenheten) 6-22 Förbättra utskriftskvaliteten Lösa utskriftsproblem Övriga problem Utskrift med seriellt gränssnitt Skriva ut från DOS Skrivarens hårddisk (HDD) BR-Script A Appendix... A-1 Skrivarens specifikationer...a-1 Utskrift...A-1 Funktioner...A-3 Alternativ...A-4 Elektronik och mekanik...a-5 Pappersspecifikationer...A-6 Fonter...A skalbara och 12 bitmappfonter...a-10 xvii

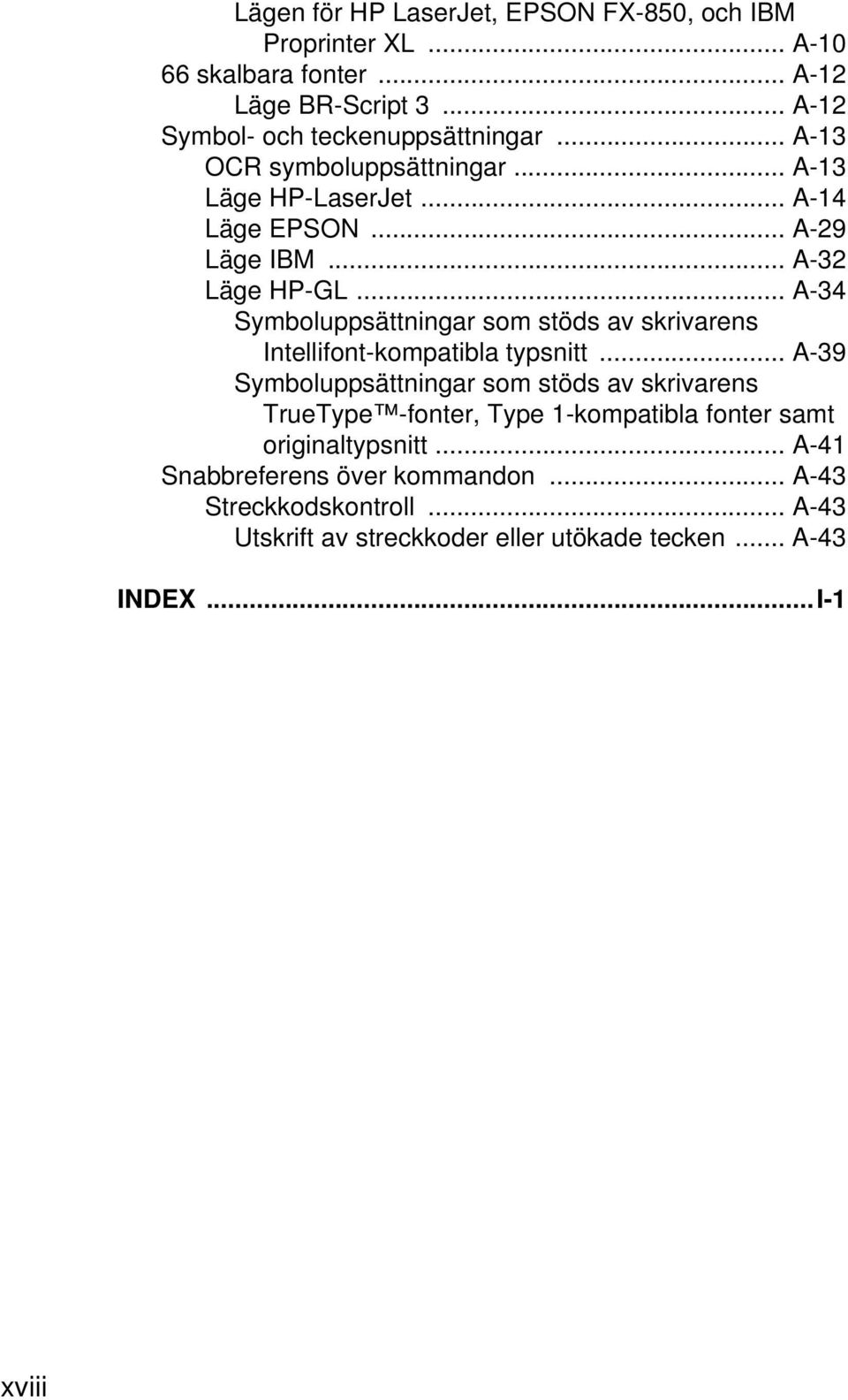

19 Lägen för HP LaserJet, EPSON FX-850, och IBM Proprinter XL... A skalbara fonter... A-12 Läge BR-Script 3... A-12 Symbol- och teckenuppsättningar... A-13 OCR symboluppsättningar... A-13 Läge HP-LaserJet... A-14 Läge EPSON... A-29 Läge IBM... A-32 Läge HP-GL... A-34 Symboluppsättningar som stöds av skrivarens Intellifont-kompatibla typsnitt... A-39 Symboluppsättningar som stöds av skrivarens TrueType -fonter, Type 1-kompatibla fonter samt originaltypsnitt... A-41 Snabbreferens över kommandon... A-43 Streckkodskontroll... A-43 Utskrift av streckkoder eller utökade tecken... A-43 INDEX...I-1 xviii

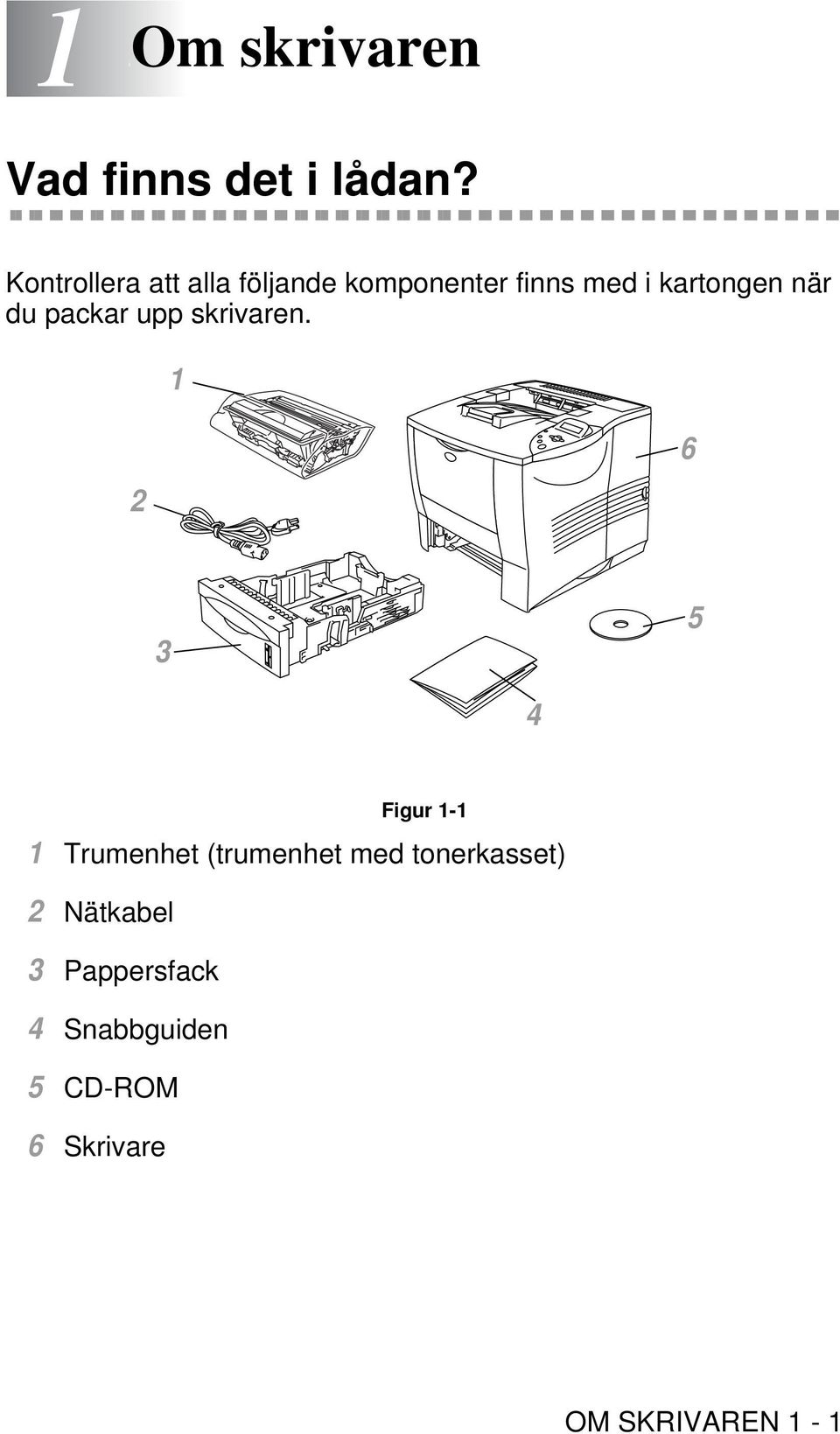

20 1 1Om skrivaren Vad finns det i lådan? Kontrollera att alla följande komponenter finns med i kartongen när du packar upp skrivaren Figur Trumenhet (trumenhet med tonerkasset) 2 Nätkabel 3 Pappersfack 4 Snabbguiden 5 CD-ROM 6 Skrivare OM SKRIVAREN 1-1

21 Gränssnittskabel medföljer inte som standard. Vissa datorer har både USB-port och parallellport. Du måste alltså köpa till rätt slags kabel för det gränssnitt som du kommer att använda. De flesta parallellkablarna på marknaden stöder dubbelriktad kommunikation, men det kan finnas kablar där stiften placerats annorlunda, och som därmed inte är kompatibla med standarden IEEE Parallellkabeln ska vara högst 1,8 meter lång. Nätsladdens längd kan variera något beroende på i vilket land du köpt skrivaren. Om du använder USB-kabel måste du använda en tvinnad höghastighetskabel (12 Mbps) som anslutits till USBkontakten på din PC. Anslut inte USB-kabeln till framsidan på datorn och inte heller till tangentbordet på imac. För användare med synsvårigheter finns två HTML-filer på den medföljande CD-skivan: index_win.html och index_mac.html. De här filerna kan läsas med text till talprogrammet Screen Reader. 1-2 OM SKRIVAREN

22 Innehållet på CD-ROM-skivan (För Windows ) Installationsprogram Du kan installera skrivardrivrutinen och följande objekt: För alla användare (För mer information, se kapitel 2) Skrivardrivrutin För administratörer Web BRAdmin BRAdmin Professional Distributionsguide för drivrutiner Programvara för nätverksutskrift Storage Manager Analysverktyg OM SKRIVAREN 1-3

23 2 Dokumentation Se skrivarens bruksanvisning, bruksanvisning för nätverksanvändning och annan dokumentation. 3 Brother Solutions Center En introduktion till vår webbplats. Du kan enkelt ansluta till Brothers hemsida, där du också kan hämta de senaste drivrutinerna och den senaste informationen för den här skrivaren. 4 Underhåll självstudier Se video om hur man utför underhåll av skrivaren. Vi rekommenderar att du ser videofilmerna innan du börjar. 1-4 OM SKRIVAREN

24 Innehållet på CD-ROM-skivan (För Macintosh i nätverk) Installationsprogram för BR-Script PPD Skrivardrivrutin (För mer information, se kapitel 2) Den här skrivaren stöder Mac OS version och Mac OS X 10.1 eller senare. 2 Bruksanvisningar Se skrivarens bruksanvisning, bruksanvisning för nätverksanvändning och annan dokumentation. 3 Brother Solutions Center En introduktion till vår webbplats. Du kan enkelt ansluta till Brothers hemsida, där du också kan hämta de senaste drivrutinerna och den senaste informationen för den här skrivaren. OM SKRIVAREN 1-5

25 4 Underhåll självstudier Se video om hur man utför underhåll av skrivaren. Vi rekommenderar att du ser videofilmerna innan du börjar. Allmän översikt Kontrollpanel Figur Utmatningsfack text nedåt 3 Stöd 4 Luckan upptill 5 Kombifack 6 Flerfunktionsfack, förlängningsstöd 7 Pappersfack (Fack 1) 1-6 OM SKRIVAREN

26 Utmatningsfack text uppåt 2 Parallellkontakt 3 USB-kontakt 4 Seriekontakt 5 Kortplats för nätverkskort Figur Kortplats (För extra CompactFlash TM minneskort) 7 Kontakt för duplexenheten 8 Nätkontakt 9 Strömbrytare OM SKRIVAREN 1-7

27 Placering av skrivaren Läs följande innan du använder skrivaren. Strömförsörjning Se till att spännings-/strömförsörjningen ligger inom följande intervall. Spänning: ±10% av märkspänningen Frekvens: 50/60 Hz ( V) eller 50/60 Hz ( V) Nätsladden, inklusive förlängningssladd, bör ej vara längre än 5 meter. Anslut inte annan utrustning, till exempel luftkonditionering, kopiatorer och dokumentförstörare, till samma uttag som skrivaren. Om detta inte går att undvika bör du använda en transformator eller ett brusfilter. Om spänningen är instabil bör en spänningsregulator användas. 1-8 OM SKRIVAREN

28 Driftmiljö Utsätt inte skrivaren för högre eller lägre temperatur och luftfuktighet än följande: Tillåtna driftförhållanden Temperatur: 10 C till 32,5 C Fuktighet: 20% to 80% (utan kondens) Rekommenderade driftförhållanden Temperatur: 17,5 C till 25 C Fuktighet: 30% to 70% (utan kondens) Maskinen måste stå plant, högst 5 mm skillnad mellan fram- och baksida respektive vänster och höger sida. För att hindra att ozonnivån byggs upp bör maskinen placeras i ett stort rum med bra ventilation. OM SKRIVAREN 1-9

29 Nödvändigt utrymme för att installera skrivaren Lämna tillräckligt med utrymme runt skrivaren. Utrymmet behövs för att du ska kunna använda skrivaren ordentligt. Rekommenderade utrymmesbehov (minimiutrymme) är följande: Inga tillbehör Installera tillvalen duplexenhet, nedre fack samt postbox. 100 mm 3,94 tum 500 mm 19,7 tum 400 mm 15,8 tum 600 mm 23,6 tum 100 mm 3,94 tum 600 mm 23,6 tum 150 mm 5,9 tum Figur 1-4 Figur OM SKRIVAREN

30 Utsätt inte skrivaren för direkt solljus. Om du måste placera skrivaren nära ett fönster bör du använda en persienn eller en tjock gardin för att skydda skrivaren mot direkt solljus. Installera inte skrivaren i närheten av annan elektronisk utrustning. Tappa inte skrivaren eller utsätt den för stötar eller omskakning. Ställ inte skrivaren på en vibrerande yta. Skrivaren skall inte installeras i närheten av öppen eld eller frätande gaser. Håll skrivaren ren. Placera inte skrivaren i ett dammigt utrymme. Installera inte skrivaren i närheten av luftkonditionering eller luftfuktare. Se till så att skrivaren placeras nära ett vägguttag och att uttaget är lätt att komma åt så att skrivaren enkelt kan kopplas ur i nödfall. Anslut inte maskinen till någon annan strömkälla än den som beskrivs under Strömförsörjning i den här bruksanvisningen. Placera skrivaren på ett stabilt, horisontellt underlag. Se till att nätkabeln inte skadas eller bryts, och utför inga modifieringar av nätkabeln. Ställ inga tunga föremål på den. Dra inte hårt i den, och böj den inte mer än nödvändigt. Detta kan skada nätkabeln. En sliten eller skadad nätkabel kan innebära risk för elchock eller brand. Se till att ventilationen är god i det rum där skrivaren ska användas. Placera inte skrivaren så att ventilationshålen blockeras. Se till att det finns ett mellanrum på ca 100 mm mellan ventilationshålet och väggen. Var försiktig så du inte snubblar över benen på stabilisatorn (tillval). OM SKRIVAREN 1-11
