1 MODELL: MX-B381 DIGITALT MULTIFUNKTIONELLT SYSTEM Underhålls- och säkerhetshandbok Läs detta först Läs denna handbok först så att du använder maskinen på ett säkert sätt. Innan du installerar denna produkt ber vi er läsa igenom avsnitten "GARANTERAT SÄKER ANVÄNDNING AV MASKINEN" och "KRAV FÖR INSTALLATION". GARANTERAT SÄKER ANVÄNDNING AV MASKINEN KRAV FÖR INSTALLATION TILLBEHÖR BYTE AV TILLBEHÖR OCH UNDERHÅLL SPECIFIKATIONER INFORMATION OM KASSERING Ha alltid manualen nära till hands. TILL MASKINENS ADMINISTRATÖR

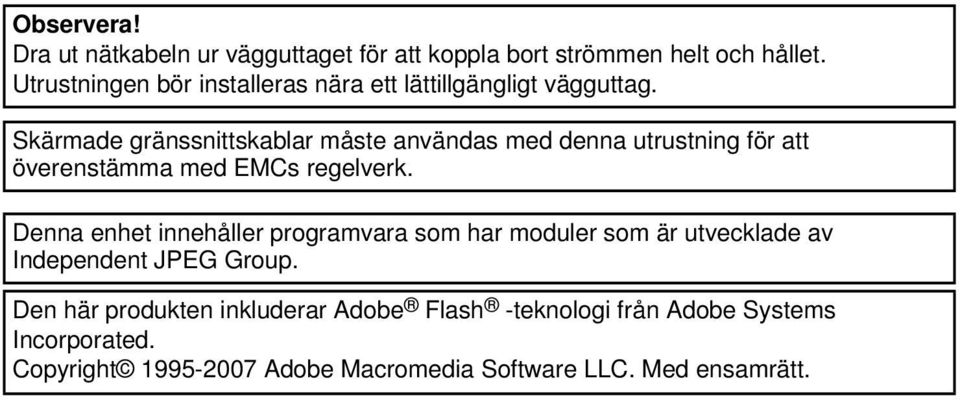

2 Observera! Dra ut nätkabeln ur vägguttaget för att koppla bort strömmen helt och hållet. Utrustningen bör installeras nära ett lättillgängligt vägguttag. Skärmade gränssnittskablar måste användas med denna utrustning för att överenstämma med EMCs regelverk. Denna enhet innehåller programvara som har moduler som är utvecklade av Independent JPEG Group. Den här produkten inkluderar Adobe Flash -teknologi från Adobe Systems Incorporated. Copyright Adobe Macromedia Software LLC. Med ensamrätt.

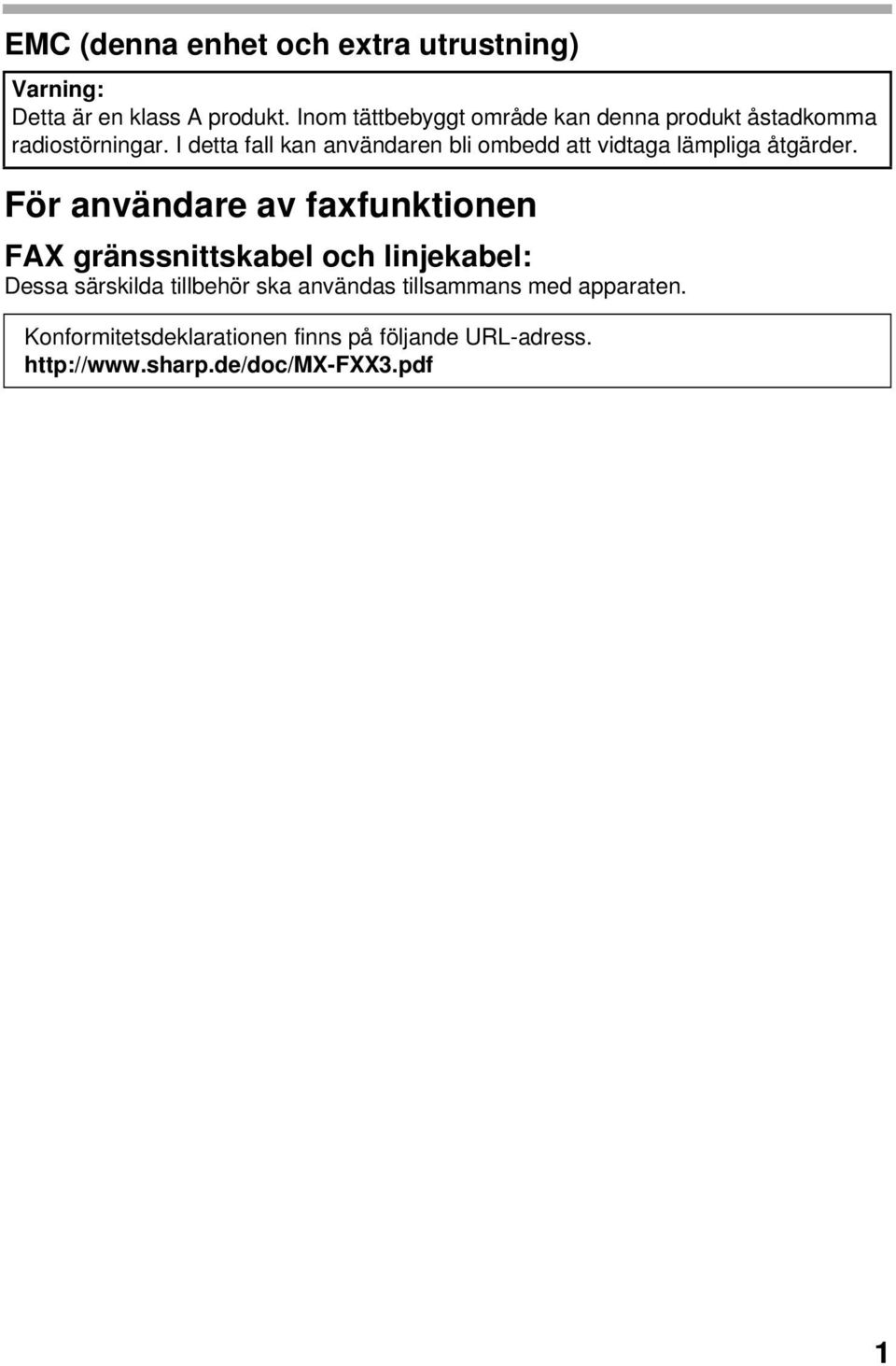

3 EMC (denna enhet och extra utrustning) Varning: Detta är en klass A produkt. Inom tättbebyggt område kan denna produkt åstadkomma radiostörningar. I detta fall kan användaren bli ombedd att vidtaga lämpliga åtgärder. För användare av faxfunktionen FAX gränssnittskabel och linjekabel: Dessa särskilda tillbehör ska användas tillsammans med apparaten. Konformitetsdeklarationen finns på följande URL-adress. 1

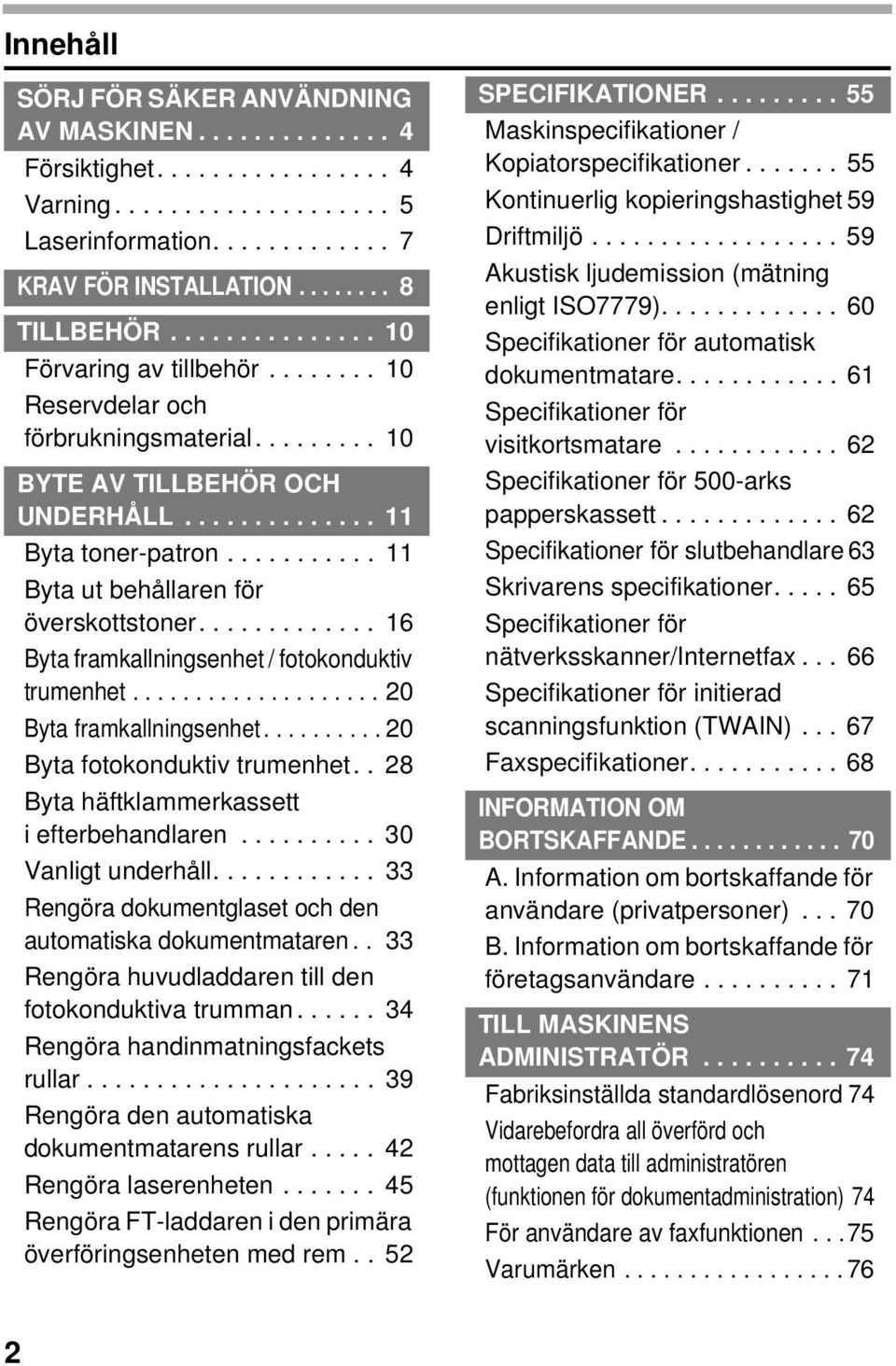

4 Innehåll SÖRJ FÖR SÄKER ANVÄNDNING AV MASKINEN Försiktighet Varning Laserinformation KRAV FÖR INSTALLATION TILLBEHÖR Förvaring av tillbehör Reservdelar och förbrukningsmaterial BYTE AV TILLBEHÖR OCH UNDERHÅLL Byta toner-patron Byta ut behållaren för överskottstoner Byta framkallningsenhet / fotokonduktiv trumenhet Byta framkallningsenhet Byta fotokonduktiv trumenhet.. 28 Byta häftklammerkassett i efterbehandlaren Vanligt underhåll Rengöra dokumentglaset och den automatiska dokumentmataren.. 33 Rengöra huvudladdaren till den fotokonduktiva trumman Rengöra handinmatningsfackets rullar Rengöra den automatiska dokumentmatarens rullar Rengöra laserenheten Rengöra FT-laddaren i den primära överföringsenheten med rem.. 52 SPECIFIKATIONER Maskinspecifikationer / Kopiatorspecifikationer Kontinuerlig kopieringshastighet 59 Driftmiljö Akustisk ljudemission (mätning enligt ISO7779) Specifikationer för automatisk dokumentmatare Specifikationer för visitkortsmatare Specifikationer för 500-arks papperskassett Specifikationer för slutbehandlare 63 Skrivarens specifikationer Specifikationer för nätverksskanner/internetfax Specifikationer för initierad scanningsfunktion (TWAIN) Faxspecifikationer INFORMATION OM BORTSKAFFANDE A. Information om bortskaffande för användare (privatpersoner) B. Information om bortskaffande för företagsanvändare TILL MASKINENS ADMINISTRATÖR Fabriksinställda standardlösenord 74 Vidarebefordra all överförd och mottagen data till administratören (funktionen för dokumentadministration) 74 För användare av faxfunktionen...75 Varumärken

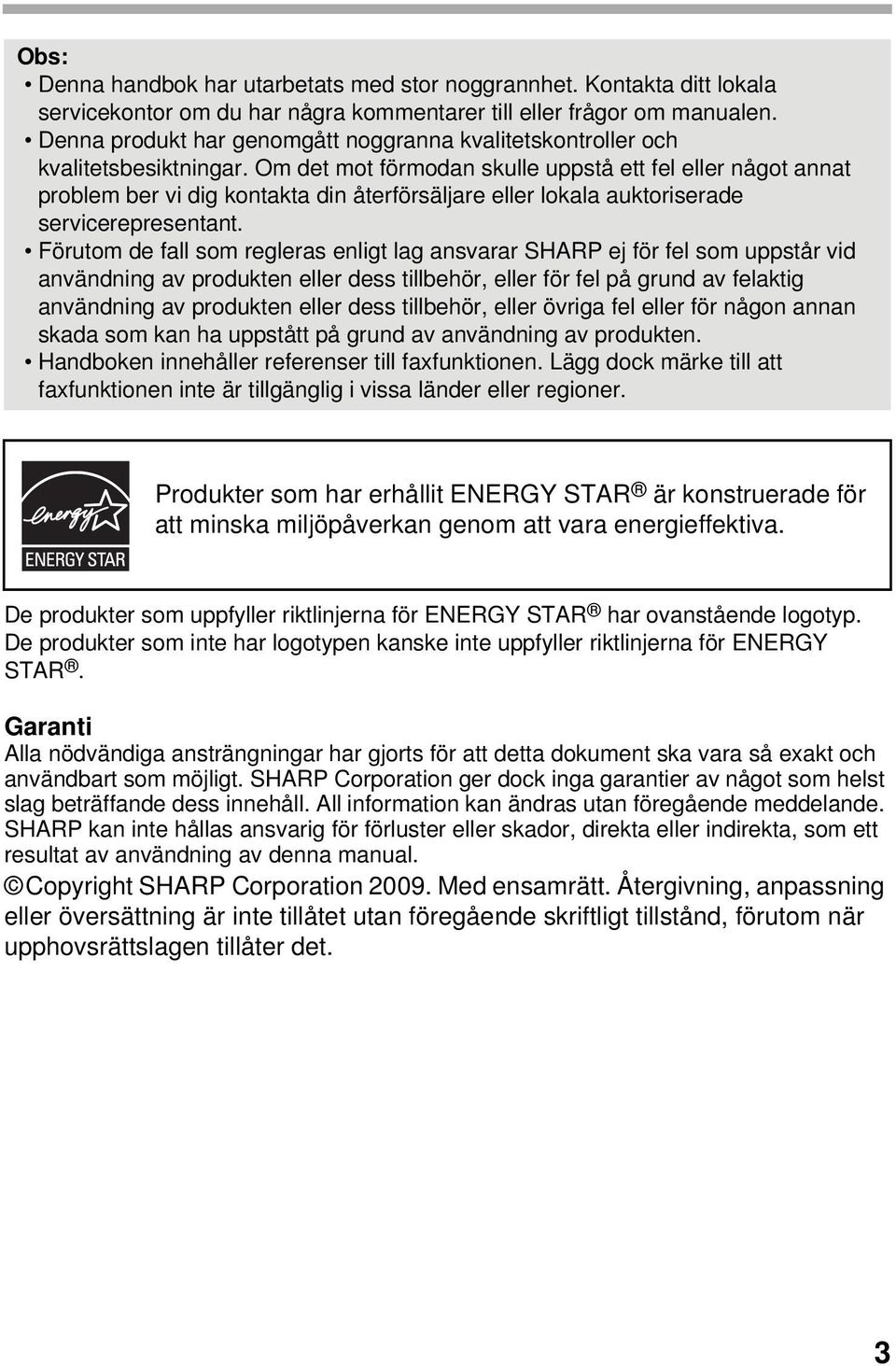

5 Obs: Denna handbok har utarbetats med stor noggrannhet. Kontakta ditt lokala servicekontor om du har några kommentarer till eller frågor om manualen. Denna produkt har genomgått noggranna kvalitetskontroller och kvalitetsbesiktningar. Om det mot förmodan skulle uppstå ett fel eller något annat problem ber vi dig kontakta din återförsäljare eller lokala auktoriserade servicerepresentant. Förutom de fall som regleras enligt lag ansvarar SHARP ej för fel som uppstår vid användning av produkten eller dess tillbehör, eller för fel på grund av felaktig användning av produkten eller dess tillbehör, eller övriga fel eller för någon annan skada som kan ha uppstått på grund av användning av produkten. Handboken innehåller referenser till faxfunktionen. Lägg dock märke till att faxfunktionen inte är tillgänglig i vissa länder eller regioner. Produkter som har erhållit ENERGY STAR är konstruerade för att minska miljöpåverkan genom att vara energieffektiva. De produkter som uppfyller riktlinjerna för ENERGY STAR har ovanstående logotyp. De produkter som inte har logotypen kanske inte uppfyller riktlinjerna för ENERGY STAR. Garanti Alla nödvändiga ansträngningar har gjorts för att detta dokument ska vara så exakt och användbart som möjligt. SHARP Corporation ger dock inga garantier av något som helst slag beträffande dess innehåll. All information kan ändras utan föregående meddelande. SHARP kan inte hållas ansvarig för förluster eller skador, direkta eller indirekta, som ett resultat av användning av denna manual. Copyright SHARP Corporation Med ensamrätt. Återgivning, anpassning eller översättning är inte tillåtet utan föregående skriftligt tillstånd, förutom när upphovsrättslagen tillåter det. 3

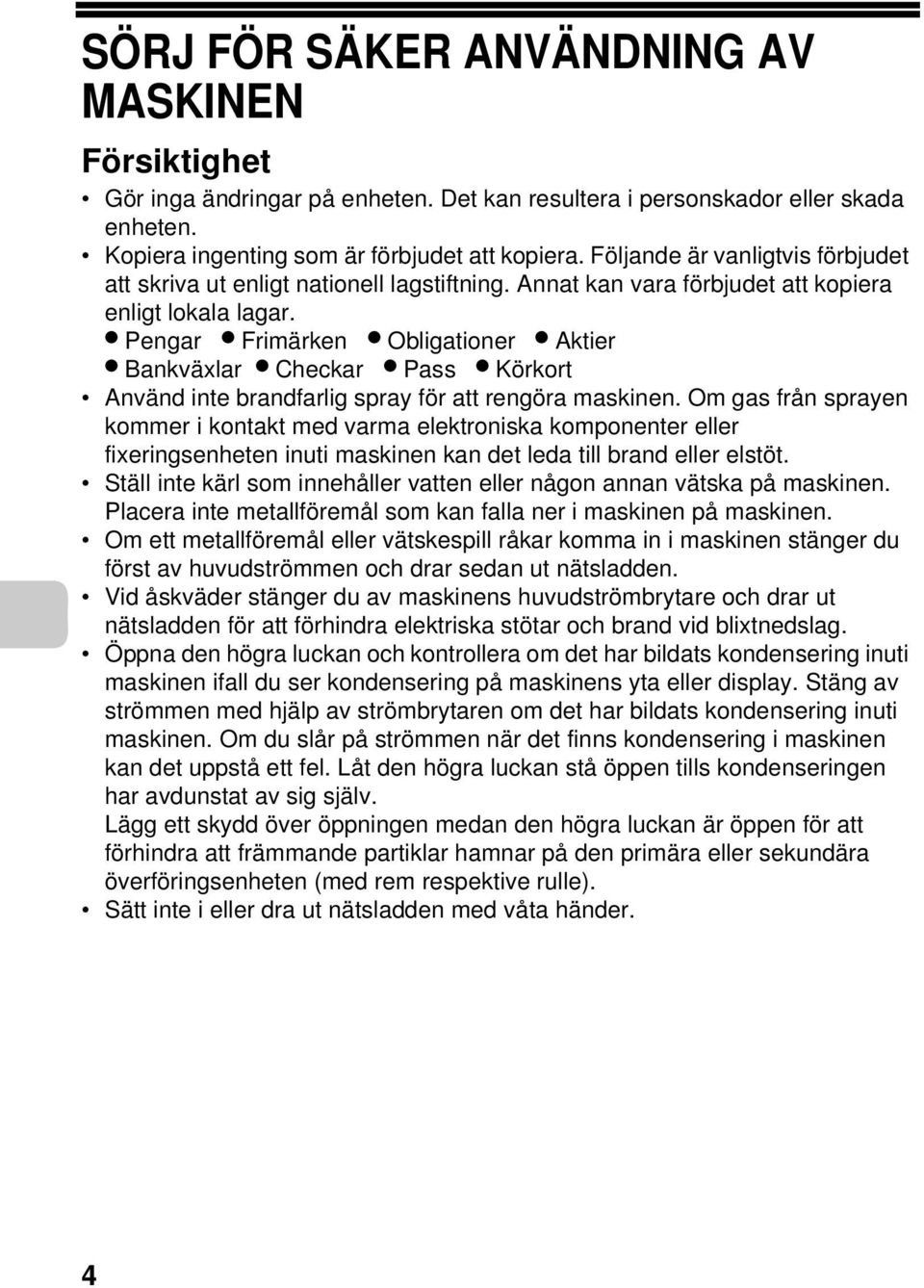

6 SÖRJ FÖR SÄKER ANVÄNDNING AV MASKINEN Försiktighet Gör inga ändringar på enheten. Det kan resultera i personskador eller skada enheten. Kopiera ingenting som är förbjudet att kopiera. Följande är vanligtvis förbjudet att skriva ut enligt nationell lagstiftning. Annat kan vara förbjudet att kopiera enligt lokala lagar. Pengar Frimärken Obligationer Aktier Bankväxlar Checkar Pass Körkort Använd inte brandfarlig spray för att rengöra maskinen. Om gas från sprayen kommer i kontakt med varma elektroniska komponenter eller fixeringsenheten inuti maskinen kan det leda till brand eller elstöt. Ställ inte kärl som innehåller vatten eller någon annan vätska på maskinen. Placera inte metallföremål som kan falla ner i maskinen på maskinen. Om ett metallföremål eller vätskespill råkar komma in i maskinen stänger du först av huvudströmmen och drar sedan ut nätsladden. Vid åskväder stänger du av maskinens huvudströmbrytare och drar ut nätsladden för att förhindra elektriska stötar och brand vid blixtnedslag. Öppna den högra luckan och kontrollera om det har bildats kondensering inuti maskinen ifall du ser kondensering på maskinens yta eller display. Stäng av strömmen med hjälp av strömbrytaren om det har bildats kondensering inuti maskinen. Om du slår på strömmen när det finns kondensering i maskinen kan det uppstå ett fel. Låt den högra luckan stå öppen tills kondenseringen har avdunstat av sig själv. Lägg ett skydd över öppningen medan den högra luckan är öppen för att förhindra att främmande partiklar hamnar på den primära eller sekundära överföringsenheten (med rem respektive rulle). Sätt inte i eller dra ut nätsladden med våta händer. 4

7 SÖRJ FÖR SÄKER ANVÄNDNING AV MASKINEN Varning Ta inte på överföringsremmen eller överföringsrullen. Utskrifterna blir smutsiga om det finns repor eller fläckar på överföringsremmen eller överföringsrullen. Fixeringsenheten är mycket varm. Var försiktig. Titta inte direkt in i ljuskällan. Detta kan skada ögonen. Maskinen är tung. För att förhindra skada när maskinen flyttas rekommenderar vi att den flyttas av fyra eller fler personer. Fixer ingsen Släng inte in toner, tonerbehållare (tonerkassetter) och behållare för överskottstoner i en öppen eld. Pulvret kan spridas och ge brännskador. Förvara toner, tonerbehållare (tonerkassetter) och behållare för överskottstoner utom räckhåll för barn. Placera inte maskinen på ett ostadigt, skevt eller instabilt underlag. Ställ endast maskinen på underlag som tål maskinens vikt. Ta inte tag och dra i själva sladden när du drar ut nätsladden. 5

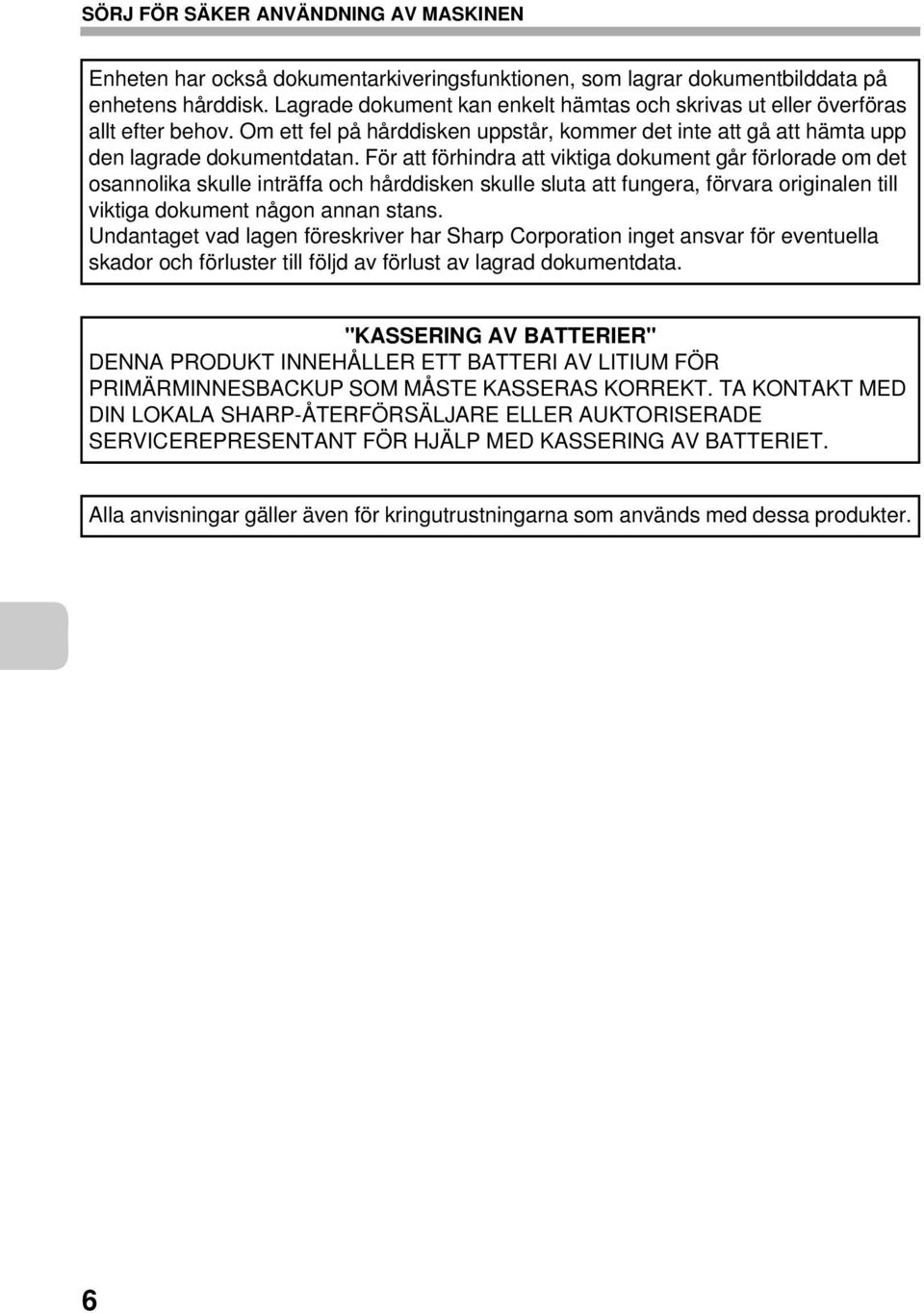

8 SÖRJ FÖR SÄKER ANVÄNDNING AV MASKINEN Enheten har också dokumentarkiveringsfunktionen, som lagrar dokumentbilddata på enhetens hårddisk. Lagrade dokument kan enkelt hämtas och skrivas ut eller överföras allt efter behov. Om ett fel på hårddisken uppstår, kommer det inte att gå att hämta upp den lagrade dokumentdatan. För att förhindra att viktiga dokument går förlorade om det osannolika skulle inträffa och hårddisken skulle sluta att fungera, förvara originalen till viktiga dokument någon annan stans. Undantaget vad lagen föreskriver har Sharp Corporation inget ansvar för eventuella skador och förluster till följd av förlust av lagrad dokumentdata. "KASSERING AV BATTERIER" DENNA PRODUKT INNEHÅLLER ETT BATTERI AV LITIUM FÖR PRIMÄRMINNESBACKUP SOM MÅSTE KASSERAS KORREKT. TA KONTAKT MED DIN LOKALA SHARP-ÅTERFÖRSÄLJARE ELLER AUKTORISERADE SERVICEREPRESENTANT FÖR HJÄLP MED KASSERING AV BATTERIET. Alla anvisningar gäller även för kringutrustningarna som används med dessa produkter. 6

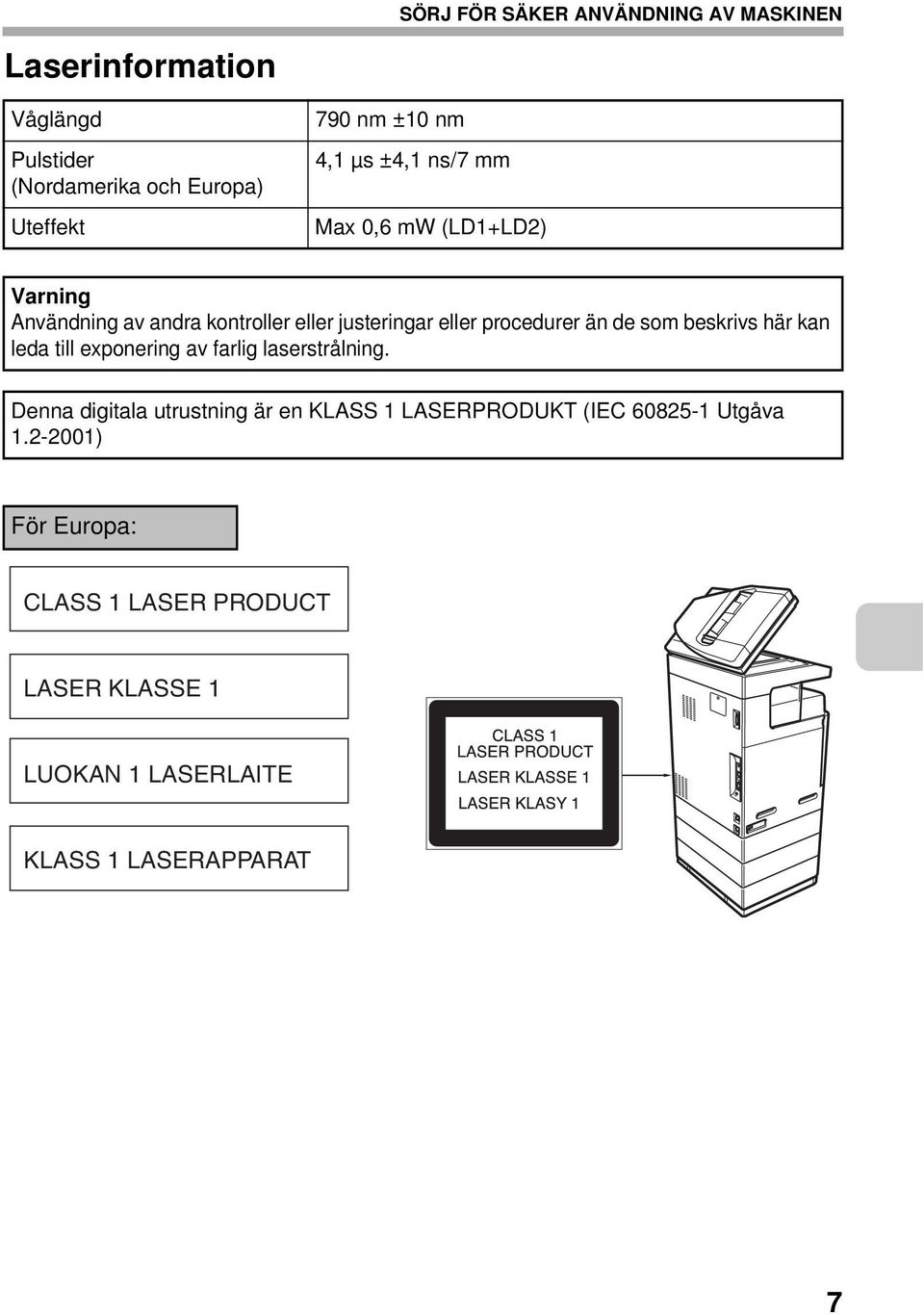

9 SÖRJ FÖR SÄKER ANVÄNDNING AV MASKINEN Laserinformation Våglängd Pulstider (Nordamerika och Europa) Uteffekt 790 nm ±10 nm 4,1 µs ±4,1 ns/7 mm Max 0,6 mw (LD1+LD2) Varning Användning av andra kontroller eller justeringar eller procedurer än de som beskrivs här kan leda till exponering av farlig laserstrålning. Denna digitala utrustning är en KLASS 1 LASERPRODUKT (IEC Utgåva ) För Europa: CLASS 1 LASER PRODUCT LASER KLASSE 1 LUOKAN 1 LASERLAITE KLASS 1 LASERAPPARAT 7

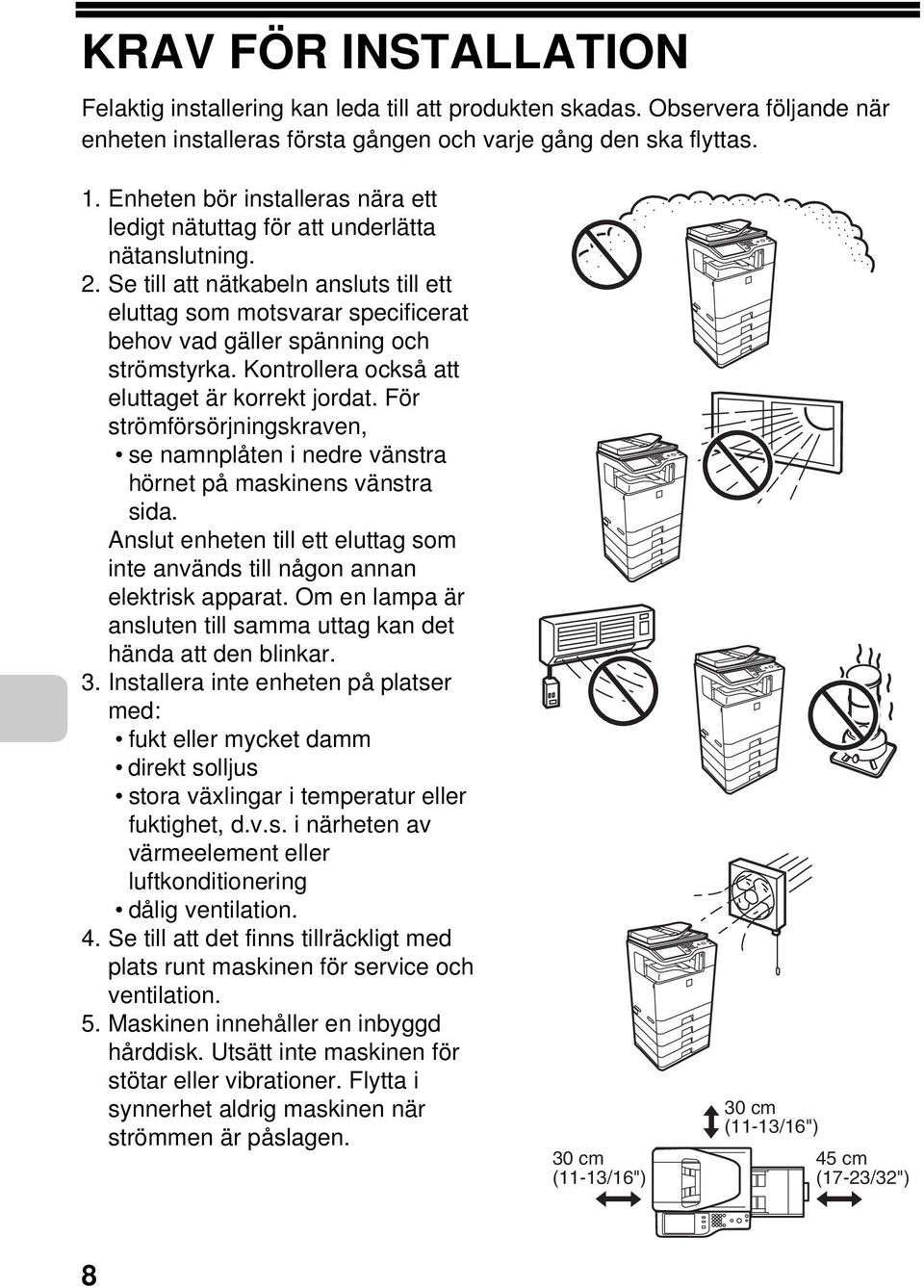

10 KRAV FÖR INSTALLATION Felaktig installering kan leda till att produkten skadas. Observera följande när enheten installeras första gången och varje gång den ska flyttas. 1. Enheten bör installeras nära ett ledigt nätuttag för att underlätta nätanslutning. 2. Se till att nätkabeln ansluts till ett eluttag som motsvarar specificerat behov vad gäller spänning och strömstyrka. Kontrollera också att eluttaget är korrekt jordat. För strömförsörjningskraven, se namnplåten i nedre vänstra hörnet på maskinens vänstra sida. Anslut enheten till ett eluttag som inte används till någon annan elektrisk apparat. Om en lampa är ansluten till samma uttag kan det hända att den blinkar. 3. Installera inte enheten på platser med: fukt eller mycket damm direkt solljus stora växlingar i temperatur eller fuktighet, d.v.s. i närheten av värmeelement eller luftkonditionering dålig ventilation. 4. Se till att det finns tillräckligt med plats runt maskinen för service och ventilation. 5. Maskinen innehåller en inbyggd hårddisk. Utsätt inte maskinen för stötar eller vibrationer. Flytta i synnerhet aldrig maskinen när strömmen är påslagen. 30 cm (11-13/16") 30 cm (11-13/16") 45 cm (17-23/32") 8

11 KRAV FÖR INSTALLATION VAR FÖRSIKTIG. Ställ inte maskinen på platser med dålig luftcirkulation. En liten mängd ozon bildas i maskinen vid utskrift. Den mängd ozon som bildas är såpass liten att den inte är skadlig, men en obehaglig lukt kan märkas vid större kopieringar och därför bör maskinen ställas i ett rum med en ventilationsfläkt eller fönster som ger tillräcklig luftcirkulation. (Lukten kan ge ibland upphov till huvudvärk.) * Placera maskinen så att ingen direkt exponeras för maskinens utströmningar. Kontrollera att maskinen inte utsätts för direkt solljus om den placeras nära ett fönster. 9

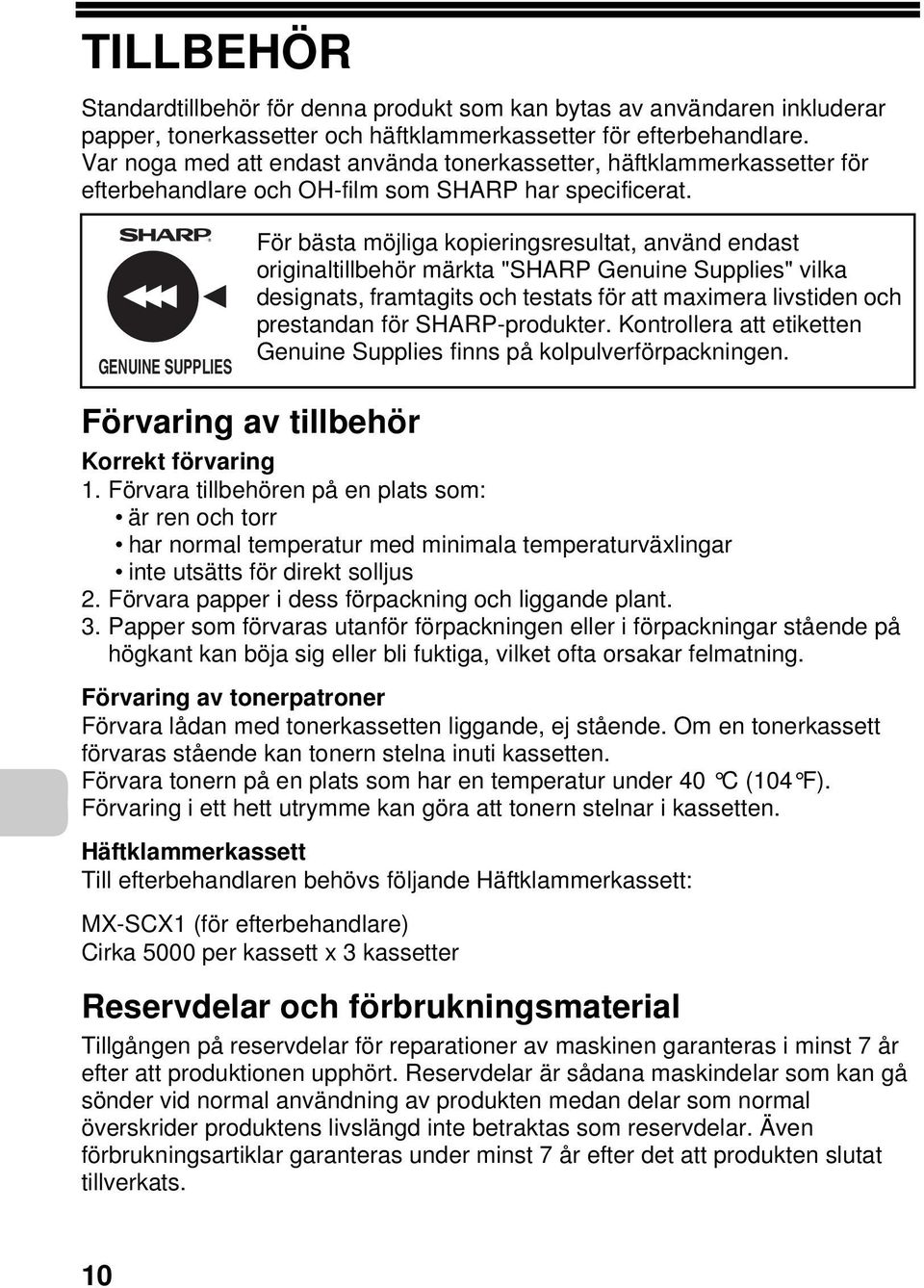

12 TILLBEHÖR Standardtillbehör för denna produkt som kan bytas av användaren inkluderar papper, tonerkassetter och häftklammerkassetter för efterbehandlare. Var noga med att endast använda tonerkassetter, häftklammerkassetter för efterbehandlare och OH-film som SHARP har specificerat. GENUINE SUPPLIES För bästa möjliga kopieringsresultat, använd endast originaltillbehör märkta "SHARP Genuine Supplies" vilka designats, framtagits och testats för att maximera livstiden och prestandan för SHARP-produkter. Kontrollera att etiketten Genuine Supplies finns på kolpulverförpackningen. Förvaring av tillbehör Korrekt förvaring 1. Förvara tillbehören på en plats som: är ren och torr har normal temperatur med minimala temperaturväxlingar inte utsätts för direkt solljus 2. Förvara papper i dess förpackning och liggande plant. 3. Papper som förvaras utanför förpackningen eller i förpackningar stående på högkant kan böja sig eller bli fuktiga, vilket ofta orsakar felmatning. Förvaring av tonerpatroner Förvara lådan med tonerkassetten liggande, ej stående. Om en tonerkassett förvaras stående kan tonern stelna inuti kassetten. Förvara tonern på en plats som har en temperatur under 40 C (104 F). Förvaring i ett hett utrymme kan göra att tonern stelnar i kassetten. Häftklammerkassett Till efterbehandlaren behövs följande Häftklammerkassett: MX-SCX1 (för efterbehandlare) Cirka 5000 per kassett x 3 kassetter Reservdelar och förbrukningsmaterial Tillgången på reservdelar för reparationer av maskinen garanteras i minst 7 år efter att produktionen upphört. Reservdelar är sådana maskindelar som kan gå sönder vid normal användning av produkten medan delar som normal överskrider produktens livslängd inte betraktas som reservdelar. Även förbrukningsartiklar garanteras under minst 7 år efter det att produkten slutat tillverkats. 10

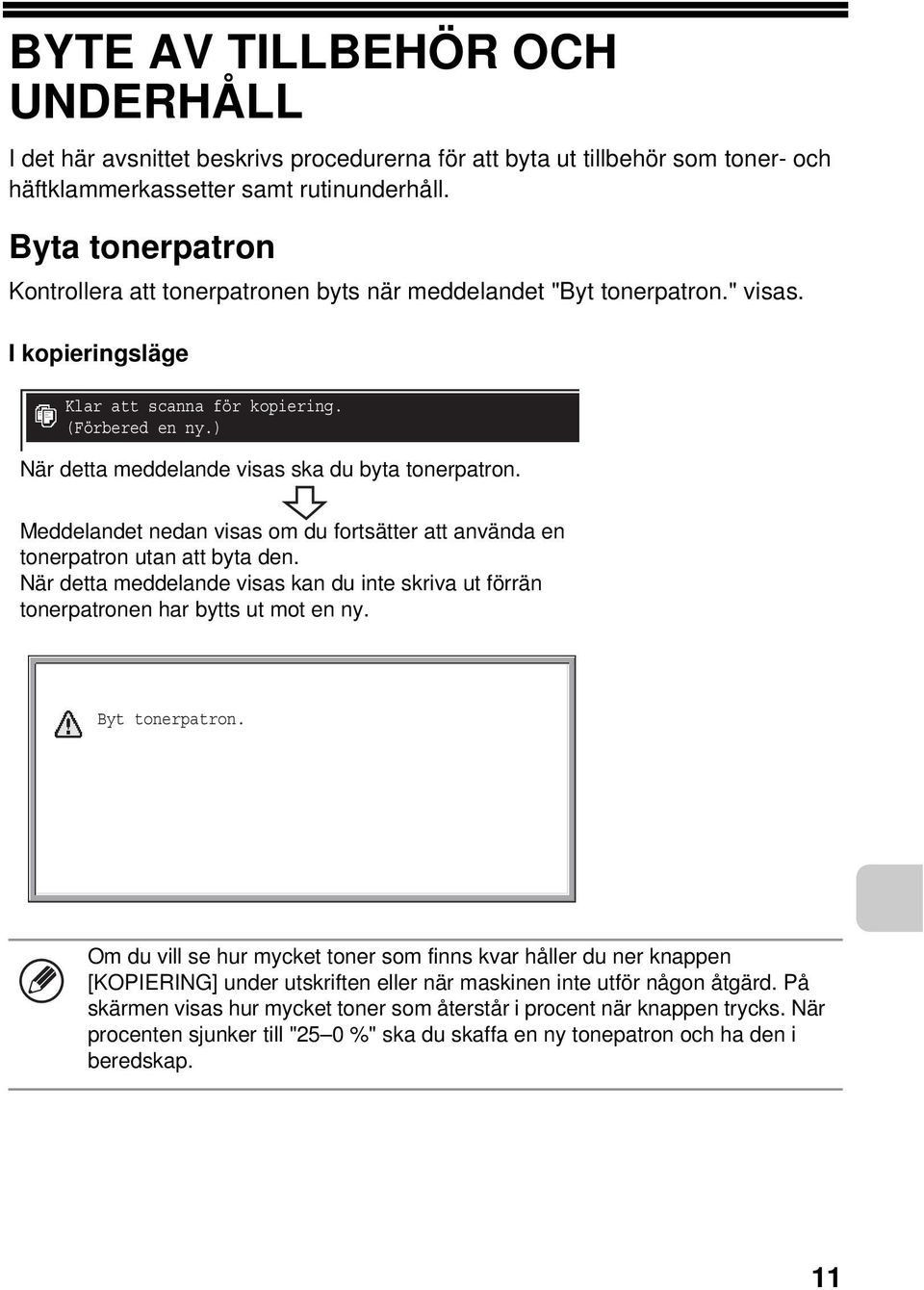

13 BYTE AV TILLBEHÖR OCH UNDERHÅLL I det här avsnittet beskrivs procedurerna för att byta ut tillbehör som toner- och häftklammerkassetter samt rutinunderhåll. Byta tonerpatron Kontrollera att tonerpatronen byts när meddelandet "Byt tonerpatron." visas. I kopieringsläge Klar att scanna för kopiering. (Förbered en ny.) När detta meddelande visas ska du byta tonerpatron. Meddelandet nedan visas om du fortsätter att använda en tonerpatron utan att byta den. När detta meddelande visas kan du inte skriva ut förrän tonerpatronen har bytts ut mot en ny. Byt tonerpatron. OK Om du vill se hur mycket toner som finns kvar håller du ner knappen [KOPIERING] under utskriften eller när maskinen inte utför någon åtgärd. På skärmen visas hur mycket toner som återstår i procent när knappen trycks. När procenten sjunker till "25 0 %" ska du skaffa en ny tonepatron och ha den i beredskap. 11

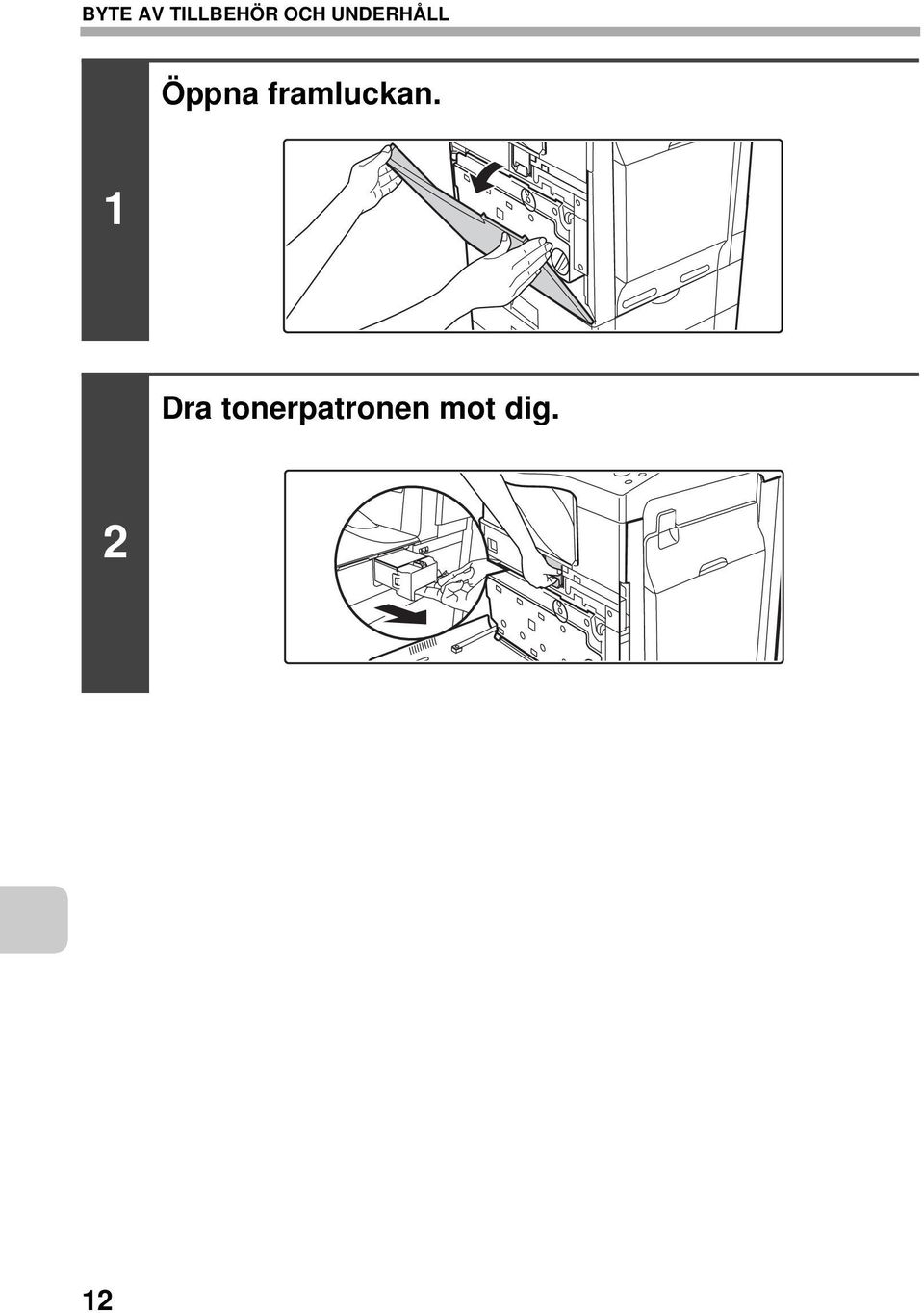

14 BYTE AV TILLBEHÖR OCH UNDERHÅLL Öppna framluckan. 1 Dra tonerpatronen mot dig. 2 12

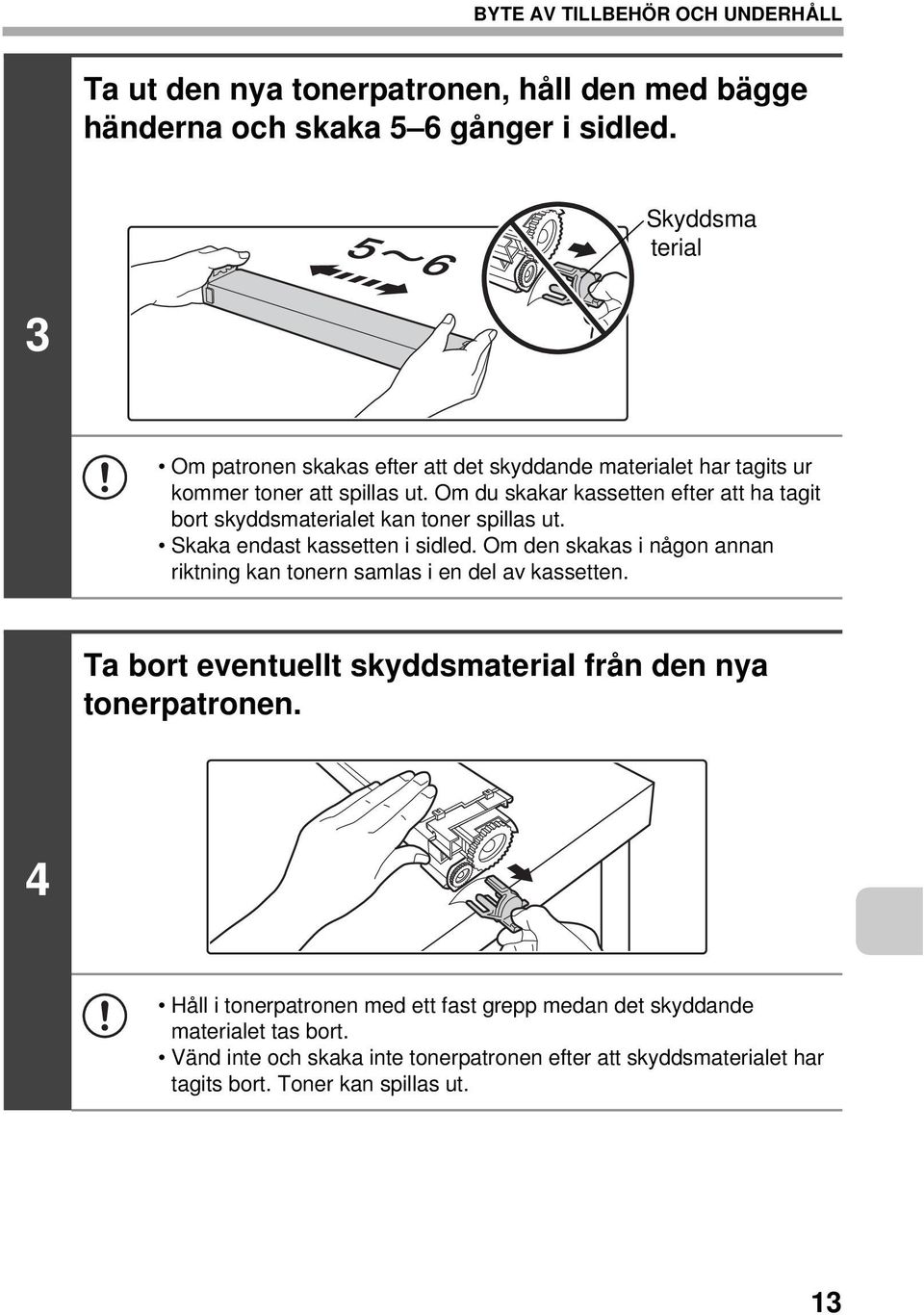

15 BYTE AV TILLBEHÖR OCH UNDERHÅLL Ta ut den nya tonerpatronen, håll den med bägge händerna och skaka 5 6 gånger i sidled. Skyddsma terial 3 Om patronen skakas efter att det skyddande materialet har tagits ur kommer toner att spillas ut. Om du skakar kassetten efter att ha tagit bort skyddsmaterialet kan toner spillas ut. Skaka endast kassetten i sidled. Om den skakas i någon annan riktning kan tonern samlas i en del av kassetten. Ta bort eventuellt skyddsmaterial från den nya tonerpatronen. 4 Håll i tonerpatronen med ett fast grepp medan det skyddande materialet tas bort. Vänd inte och skaka inte tonerpatronen efter att skyddsmaterialet har tagits bort. Toner kan spillas ut. 13

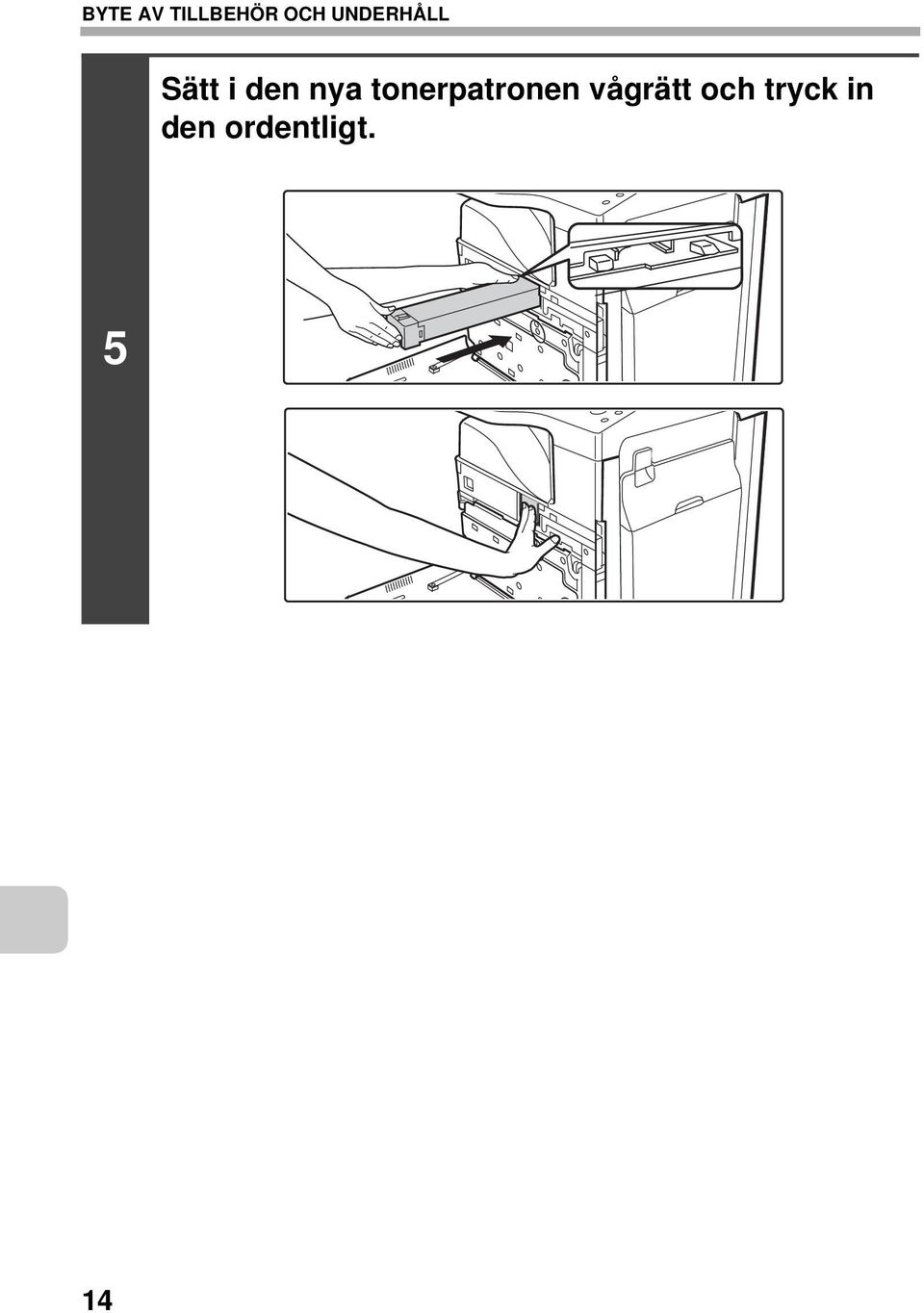

16 BYTE AV TILLBEHÖR OCH UNDERHÅLL Sätt i den nya tonerpatronen vågrätt och tryck in den ordentligt. 5 14

17 BYTE AV TILLBEHÖR OCH UNDERHÅLL Stäng framluckan. 6 När tonerpatronen har bytts ut startar maskinen automatiskt läget för bildjustering. Bildjustering sker endast om luckan är stängd. Var försiktig så att du inte klämmer fingrarna när du stänger luckan. Försiktighet Släng aldrig tonerkassetter i en eld. Pulvret kan spridas och ge brännskador. Var försiktig så att du inte klämmer fingrarna när du stänger luckan. Förvara lådan med tonerkassetten liggande, ej stående. Om en tonerkassett förvaras stående kan tonern stelna inuti kassetten. Förvara tonern på en plats som har en temperatur under 40 C. Förvaring i ett hett utrymme kan göra att tonern stelnar i kassetten. Om man använder en tonerpatron som inte är en SHARP-rekommenderad tonerpatron kan det hända att maskinen inte uppnår bästa kvalitet och prestanda och dessutom finns det en risk att maskinen skadas. Var noga med att använda en SHARP-rekommenderad tonerpatron. Förvara den använda tonerpatronen i en plastpåse (släng den inte). Din servicetekniker tar hand om den förbrukade patronen. Om du vill se hur mycket toner som finns kvar, håller du ner knappen Totalräkneverk: 00,000,000 [KOPIERING] under utskriften eller när maskinen inte arbetar. När knappen trycks ner visas hur mycket toner som återstår i procent. När procenten sjunker till Tonermängd: % "25 0 %" ska du skaffa en ny tonepatron och ha den i beredskap. När den återstående tonern understiger "25 0 %" kan utskrivna bilder bli svaga eller delvis saknas när ett original eller en bild med mörka färger kopieras eller skrivs ut. 15

18 BYTE AV TILLBEHÖR OCH UNDERHÅLL Byta ut behållaren för överskottstoner I behållaren för överskottstoner samlas den toner som blivit över vid utskrift. När behållaren för överskottstoner har blivit full visas meddelandet "Byt ut förbrukad tonerbehållare". Följ proceduren nedan när du vill byta ut behållaren för överskottstoner. Du måste även ta bort behållaren för överskottstoner för att kunna byta ut överföringsenheten. Följ proceduren nedan för att ta bort behållaren för överskottstoner när du ska byta ut överföringsenheten. Toner kan spillas ut när behållaren för överskottstoner byts ut. Vidtag åtgärder innan du byter ut behållaren för överskottstoner som t.ex. att lägga ut skydd på och runt maskinen för att förhindra nedsmutsning. Öppna framluckan. 1 16

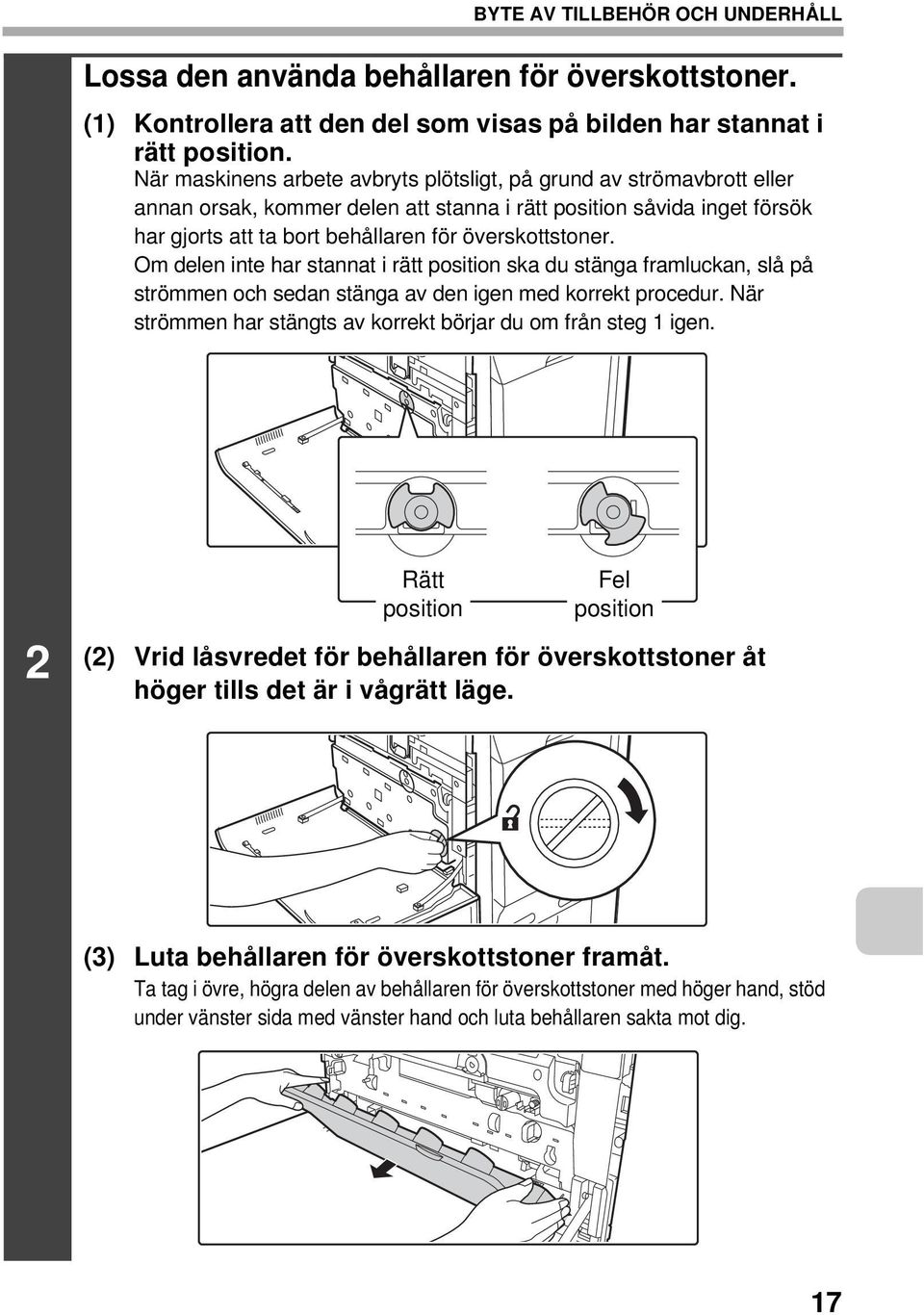

19 BYTE AV TILLBEHÖR OCH UNDERHÅLL Lossa den använda behållaren för överskottstoner. (1) Kontrollera att den del som visas på bilden har stannat i rätt position. När maskinens arbete avbryts plötsligt, på grund av strömavbrott eller annan orsak, kommer delen att stanna i rätt position såvida inget försök har gjorts att ta bort behållaren för överskottstoner. Om delen inte har stannat i rätt position ska du stänga framluckan, slå på strömmen och sedan stänga av den igen med korrekt procedur. När strömmen har stängts av korrekt börjar du om från steg 1 igen. 2 Rätt position Fel position (2) Vrid låsvredet för behållaren för överskottstoner åt höger tills det är i vågrätt läge. (3) Luta behållaren för överskottstoner framåt. Ta tag i övre, högra delen av behållaren för överskottstoner med höger hand, stöd under vänster sida med vänster hand och luta behållaren sakta mot dig. 17

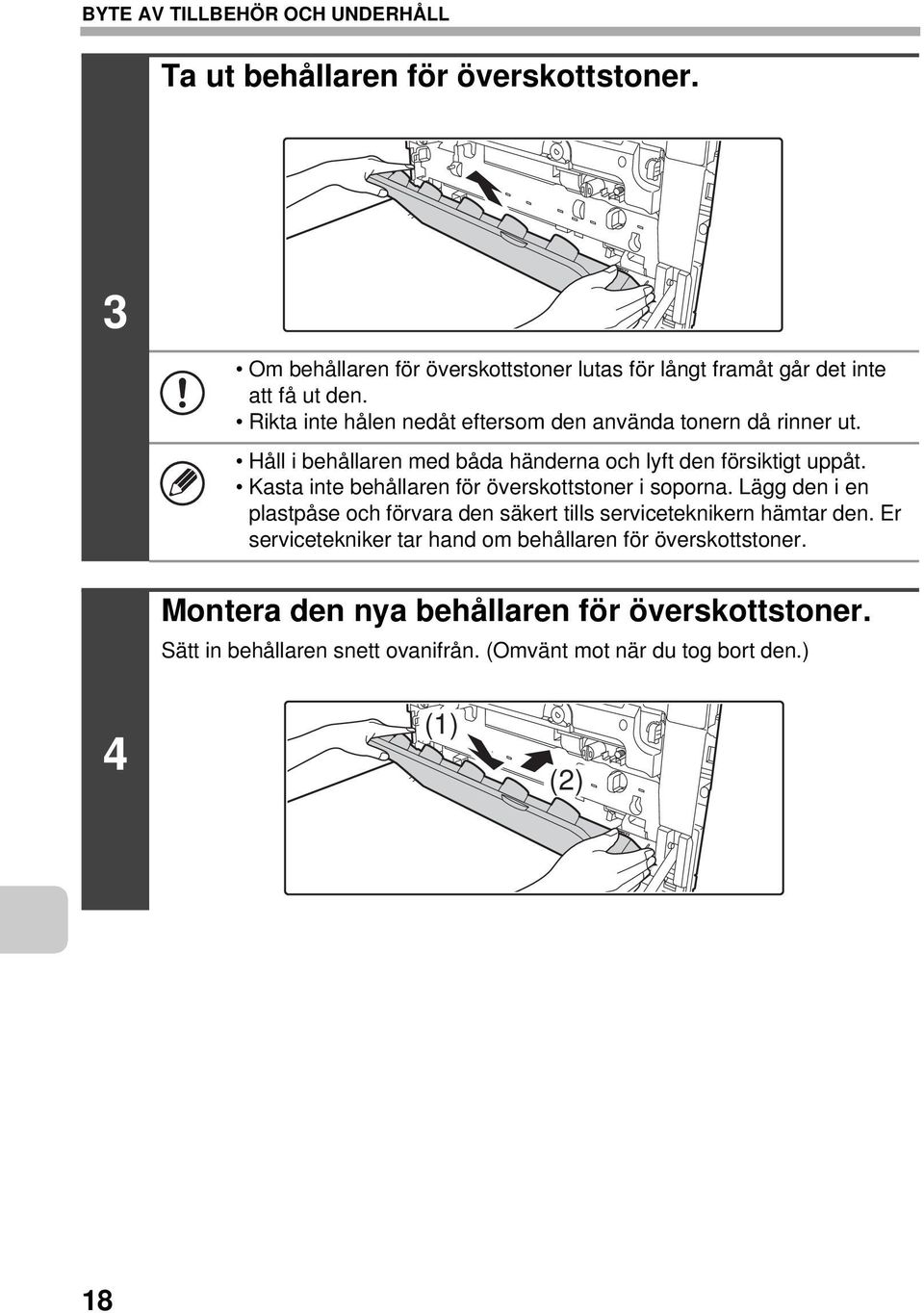

20 BYTE AV TILLBEHÖR OCH UNDERHÅLL Ta ut behållaren för överskottstoner. 3 Om behållaren för överskottstoner lutas för långt framåt går det inte att få ut den. Rikta inte hålen nedåt eftersom den använda tonern då rinner ut. Håll i behållaren med båda händerna och lyft den försiktigt uppåt. Kasta inte behållaren för överskottstoner i soporna. Lägg den i en plastpåse och förvara den säkert tills serviceteknikern hämtar den. Er servicetekniker tar hand om behållaren för överskottstoner. Montera den nya behållaren för överskottstoner. Sätt in behållaren snett ovanifrån. (Omvänt mot när du tog bort den.) 4 (1) (2) 18

21 BYTE AV TILLBEHÖR OCH UNDERHÅLL Vrid låsvredet på behållaren för överskottstoner åt vänster. Vrid låsvredet åt vänster tills det tar stopp. 5 Kontrollera om behållaren för överskottstoner har monterats korrekt om det inte går att vrida låsvredet. Kontrollera särskilt att det övre vänstra hörnet av behållaren för överskottstoner sitter rätt. Stäng framluckan. 6 Var försiktig så att du inte klämmer fingrarna när du stänger luckan. Försiktighet Släng aldrig behållaren för överskottstoner i öppen eld. Pulvret kan spridas och ge brännskador. Förvara behållaren för överskottstoner utom räckhåll för små barn. Toner kan spillas ut när behållaren för överskottstoner byts ut. Vidtag åtgärder så det inte gör något om du spiller ut toner på maskinen, runt maskinen eller på kläderna. Rör inte vid den del som är nedsmutsad med toner från behållaren för överskottstoner som tagits bort. Tvätta omedelbart händerna om du råkar röra vid tonern. 19

22 BYTE AV TILLBEHÖR OCH UNDERHÅLL Byta framkallningsenhet / fotokonduktiv trumenhet Slå av strömmen till maskinen och vänta något innan du byter ut framkallningsenheten eller fotokonduktiv trumenheten. Byta framkallningsenhet Er servicetekniker byter ut framkallningsenheten. Byt endast ut enheten så som beskrivs nedan om serviceteknikern instruerar dig att göra det. Följ instruktionerna noga. Du måste även ta bort framkallningsenheten för att kunna byta ut fotokonduktiv trumenheten. Följ proceduren nedan för att ta bort framkallningsenheten när du ska byta ut fotokonduktiv trumenheten. 1 Tryck på [STRÖMBRYTARE] ( ) på manöverpanelen för att stänga av strömmen till panelen och slå sedan av huvudströmmen. 2 Öppna framluckan och ta ut behållaren för överskottstoner. Byta ut behållaren för överskottstoner (sid. 16) 20

23 BYTE AV TILLBEHÖR OCH UNDERHÅLL Öppna huvudladdarens lucka. (1) Vrid låsvreden på huvudladdarens lucka i pilens riktning nedan. När låsvreden är i vågrätt läge öppnas låset. 3 (2) Ta tag i låsvreden och luta luckan framåt. 21

24 BYTE AV TILLBEHÖR OCH UNDERHÅLL Ta ut framkallningsenheten. (1) Ta tag i framkallningsenhetens lås och dra enheten framåt nedåt. (2) Tryck på spaken på framkallningsenheten. (3) Håll framkallningsenheten vågrätt och dra ut den. (3) 4 (2) (2) (4) Håll din hand mitt under framkallningsenheten och ta ut den helt. Rulle Håll mitt på framkallningsenheten med både händerna när du tar ut den. Försök att hålla framkallningsenheten vågrätt när du tar ut den. Om du lutar den när du tar ut den kan framkallning spillas ut. Det kan finnas toner på rullen på den framkallningsenheten som du har tagit bort. Rör inte vid rullen. Tvätta omedelbart händerna om du råkar röra vid tonern. När du tar bort framkallningsenheten kan det hända att trumenheten också följer med. Var försiktig så att du inte tar bort trumenheten när framkallningsenheten tas bort. 22

25 BYTE AV TILLBEHÖR OCH UNDERHÅLL Skaka den nya framkallningsenheten 5 6 gånger så som visas. Håll framkallningsenheten stadigt så som visas nedan och skaka fram och tillbaka, till höger och åt vänster. Ta bort skyddsmaterialet efter att du har skakat framkallningsenheten. Skyddsmaterial 5 Den del av framkallningsenheten som visas nedan kan lätt deformeras eller skadas. Rör inte vid denna del när du hanterar enheten. Ta inte på rullen i framkallningsenheten. Det kan bli problem med bilderna om du råkar ta på den. I så fall ska du byta ut framkallningsenheten mot en ny enhet. Förseglingen får inte tas bort när du skakar den nya framkallningsenheten. Var försiktig så att du inte skadar framkallningsenheten när du skakar den. Om den skadas kan framkallningen inuti enheten läcka ut. 23

26 BYTE AV TILLBEHÖR OCH UNDERHÅLL Sätt i den nya framkallningsenheten vågrätt. 6 Luta inte framkallningsenheten och sätt inte in den i fel riktning eller åt fel håll. I så fall kan framkallningsenheten eller trumenheten skadas, vilket kan orsaka fel. Håll med båda händerna mitt på framkallningsenheten när du sätter i den. Ta inte bort förseglingen från framkallningsenheten förrän den har monterats i maskinen. Om förseglingen tas bort och enheten inte är låst kan enheten falla ut ur maskinen. Justera pilen på enheten efter pilen på maskinen när du sätter in enheten. Ta tag i framkallningsenhetens lås och sätt tillbaka det på maskinen. 7 24

27 BYTE AV TILLBEHÖR OCH UNDERHÅLL Håll framkallningsenheten med en hand och ta sakta bort förseglingen med den andra handen. Dra sakta förseglingen vågrätt rakt ut. 8 Om du tar i för mycket eller om du drar ut förseglingen lodrätt kan den gå sönder. Det finns ett märke (rött band) längst bak på förseglingen. Kontrollera att märket (rött band) sitter kvar på förseglingen efter att du tagit bort den. Om förseglingen har gått sönder i framkallningsenheten kan inte enheten användas. Byt ut den mot en ny framkallningsenhet. Stäng huvudladdarens lucka och vrid låsvreden i pilarnas riktning för att låsa luckan. När låsvreden är i vågrätt läge låses luckan. 9 25

28 BYTE AV TILLBEHÖR OCH UNDERHÅLL Montera behållaren för överskottstoner. Byta ut behållaren för överskottstoner (sid. 16) 10 (1) (2) Stäng framluckan. 11 Var försiktig så att du inte klämmer fingrarna när du stänger luckan. 26

29 BYTE AV TILLBEHÖR OCH UNDERHÅLL Sätt på strömmen. Slå på huvudströmbrytaren och tryck på [STRÖMBRYTARE] ( manöverpanelen för att slå på strömmen till panelen. ) på 12 Försiktighet Släng aldrig framkallningsenheten i en eld. Pulvret kan spridas och ge brännskador. Förvara framkallningsenheten utom räckhåll för små barn. Var försiktig när du byter ut framkallningsenheten så att du inte smutsar ned dina kläder eller omgivningen. Rör inte vid den del som är nedsmutsad med toner från behållaren för överskottstoner som tagits bort. Tvätta omedelbart händerna om du råkar röra vid tonern. 27

30 BYTE AV TILLBEHÖR OCH UNDERHÅLL Byta fotokonduktiv trumenhet Er servicetekniker byter ut trumenheten. Byt endast ut enheten så som beskrivs nedan om serviceteknikern instruerar dig att göra det. Följ instruktionerna noga. Låt inte fotokonduktiv trumenheten ligga utanför förpackningen någon längre stund och ta inte ut den ur förpackningen på en plats med starkt solljus eller stark belysning. Det kan leda till problem. Lägg trumenheten på en mörk plats och låt inte ljus skina på den när du tar bort den. Slå av strömmen och ta ut framkallningsenheten. Hur du tar ut framkallningsenheten beskrivs i steg 1 till 4 i "Byta framkallningsenhet" (sid. 20). 1 Du måste ta bort framkallningsenheten innan du kan ta ut fotokonduktiv trumenheten. Fotokonduktiv Framkallningsenhet Håll ned spaken på trumenheten med ett finger och dra fotokonduktiv trumenheten mot dig. Placera en hand mitt på fotokonduktiv trumenheten och dra ut den med bägge händerna. 2 Rör inte vid tonern på den gamla fotokonduktiv trumenheten. Tvätta omedelbart händerna om du råkar röra vid tonern. 28

31 BYTE AV TILLBEHÖR OCH UNDERHÅLL Ta bort skyddsmaterialet från trumenheten och för sakta in fotokonduktiv trumenheten efter riktlinjerna. Kontrollera att markeringen på fotokonduktiv trumenheten är i linje med markeringen på maskinen när du sätter in fotokonduktiv trumenheten. 3 Trum Ta bort skyddsmaterialet genom att dra det långsamt rakt ut så att det inte går sönder. Rör eller skada inte fotokonduktiv trumman när du monterar trumenheten. Det kan leda till problem. Sätt genast in fotokonduktiv trumenheten i maskinen när du har tagit bort skyddsmaterialet. Utsätt inte trumenheten för direkt solljus eller elektrisk belysning. Luta inte fotokonduktiv trumenheten och sätt inte in den i fel riktning eller åt fel håll. Då kanske fotokonduktiv trumenheten skadas eller inte fungerar. 4 Byt ut framkallningsenheten och behållaren för överskottstoner, stäng maskinens framlucka och slå på strömmen. Hur du byter ut framkallningsenheten och behållaren för överskottstoner beskrivs i steg 7 till 8 och steg 10 till 11 i "Byta framkallningsenhet" (sid. 18). 29

32 BYTE AV TILLBEHÖR OCH UNDERHÅLL Byta häftklammerkassett i efterbehandlaren När det är slut på häftklamrar i häftklammerkassetten visas ett meddelande på manöverpanelen. Följ instruktionerna nedan för att byta häftklammerkassett. Öppna luckan. 1 2 Tryck ned spaken åt vänster samtidigt som du skjuter efterbehandlaren till vänster tills det tar stopp. Skjut försiktigt tillbaka efterbehandlaren tills det tar stopp. Tryck ned spaken och ta ur häftklammerbehållaren. Dra ut häftklammerbehållaren åt höger. 3 30

33 BYTE AV TILLBEHÖR OCH UNDERHÅLL Ta bort den tomma häftklammerkassetten från häftklammerbehållaren. Ta försiktigt tag i häftklammerkassettens högra sida enligt bilden och lyft uppåt åt vänster. Luckan öppnas lätt. Fortsätt att lyfta häftklammerkassetten åt vänster och ta ur den när luckan har öppnats. 4 Även om det visas ett meddelande på manöverpanelen kan det finnas häftklamrar kvar i kassetten. Det är svårare att öppna luckan om det finns häftklamrar kvar. Om du försöker tvinga upp luckan kan häftklammerbehållaren och häftklammerkassetten deformeras och inte fungera. Sätt i en ny häftklammerkassett i behållaren som visas nedan. Tryck in häftklammerkassetten helt tills du hör ett klick. 5 31

34 BYTE AV TILLBEHÖR OCH UNDERHÅLL Sätt tillbaka häftklammerbehållaren. Skjut in häftklammerbehållaren tills du hör ett klick. 6 Skjut tillbaka efterbehandlaren till höger. Skjut försiktigt tillbaka efterbehandlaren till höger tills dess att den sitter fast på sin ursprungliga plats. 7 Stäng luckan. 8 Var försiktig så att du inte klämmer fingrarna när du stänger luckan. 32 Gör en testutskrift eller testkopiering i läget för häftningssortering för att försäkra dig om att häftningen utförs korrekt.

35 Vanligt underhåll BYTE AV TILLBEHÖR OCH UNDERHÅLL För att säkerställa att den här maskinen fortsätter att fungera med högsta prestanda måste du rengöra den med jämna mellanrum. Varning Använd inte brandfarlig spray för att rengöra maskinen. Om gas från sprayen kommer i kontakt med varma elektroniska komponenter eller fixeringsenheten inuti maskinen kan det leda till brand eller elstöt. Använd inte thinner, bensen eller liknande brandfarliga rengöringsmedel för att rengöra maskinen. Det kan förstöra eller missfärga höljet. Använd en mjuk trasa för att torka bort smuts från det område på manöverpanelen som har en speglande yta (visas till höger). Ytan kan skadas om du gnuggar hårt eller använder en trasa som inte är mjuk. Området med en speglande yta är markerat med. Rengöra dokumentglaset och den automatiska dokumentmataren Om det finns smuts på dokumentglaset eller originallocket kommer smutsen att synas på den skannade bilden som fläckar eller svarta eller vita linjer. Kontrollera att dessa delar alltid är rena. Rengör med en ren, mjuk trasa. Fukta trasan vid behov med vatten eller lite neutralt rengöringsmedel. När du har rengjort med den fuktiga trasan, torkar du delarna med en ren, torr trasa. Dokumentglas Originallock Tryck inte hårt på maskinen när du torkar bort smuts från den. Det kan förstöra eller deformera maskinen. 33

36 BYTE AV TILLBEHÖR OCH UNDERHÅLL Scanningsområde Om det uppstår svarta eller vita linjer på skannade bilder när den automatiska dokumentmataren används rengör du skanningsområdet (det långa, smala glaset bredvid dokumentglaset). Rengöra huvudladdaren till den fotokonduktiva trumman Om svarta eller vita linjer syns även efter att du har rengjort dokumentglaset och den automatiska dokumentmataren ska du rengöra huvudladdaren med hjälp av laddningsrengöraren. 1 Tryck på [STRÖMBRYTARE] ( ) på manöverpanelen för att stänga av strömmen till panelen och slå sedan av huvudströmmen. 2 Öppna framluckan och ta ut behållaren för överskottstoner. Byta ut behållaren för överskottstoner (sid. 16) 34

37 BYTE AV TILLBEHÖR OCH UNDERHÅLL Ta tag i låsvreden och öppna huvudladdarens lucka. Byta framkallningsenhet (sid. 20) 3 Ta ut laddningsrengöraren. (1) Tryck ned laddningsrengörarens lås (A) i pilens riktning och lyft upp den vänstra änden av laddningsrengöraren. (1) 4 (2) (A) (2) För laddningsrengöraren åt vänster och dra ut den. 35

38 BYTE AV TILLBEHÖR OCH UNDERHÅLL Rengör huvudladdaren. (1) Skjut försiktigt in laddningsrengöraren så långt det går. (2) Dra ut laddningsrengöraren försiktigt. 5 (3) Upprepa steg (1) och (2) ovan tre gånger. Var försiktig så att inte laddningsrengörarens spets smutsas ned av toner. Markeringen ( ) på laddningsrengöraren ska vara vänd nedåt vid rengöring. De hål som ska rengöras med laddningsrengöraren anges med etiketter som liknar (A). (A) Markeringens placering Använd inte laddningsrengöraren för något annat syfte än att rengöra huvudladdaren. 36

39 Sätt tillbaka laddningsrengöraren i ursprungsläget. BYTE AV TILLBEHÖR OCH UNDERHÅLL För laddningsrengörarens spets mot höger och tryck ned laddningsrengöraren ände. Laddningsrengöraren låses på plats. 6 (2) (1) Stäng huvudladdarens lucka och vrid låsvreden i pilarnas riktning för att låsa luckan. Byta framkallningsenhet (sid. 20) 7 Montera behållaren för överskottstoner. Byta ut behållaren för överskottstoner (sid. 16) 8 (1) (2) 37

40 BYTE AV TILLBEHÖR OCH UNDERHÅLL Stäng framluckan. 9 Var försiktig så att du inte klämmer fingrarna när du stänger luckan. Sätt på strömmen. Slå på huvudströmbrytaren och tryck på [STRÖMBRYTARE] ( manöverpanelen för att slå på strömmen till panelen. ) på 10 38

41 Rengöra ut handinmatningsfackets rullar BYTE AV TILLBEHÖR OCH UNDERHÅLL Om du märker att papper som matas från handinmatningsfacket är missfärgat eller smutsas ned av rullen kan du ta ut och rengöra rullen. Byt ut rullen om papperet fortsätter att missfärgas eller smutsas ned. Ta ut alla papper från handinmatningsfacket. 1 Tryck på [STRÖMBRYTARE] ( ) på manöverpanelen för att stänga av strömmen till panelen och slå sedan av huvudströmmen. Ta bort rullskyddet från handinmatningsfacket. Placera fingrarna bakom markeringarna på rullskyddet och dra ut det rakt mot dig. 2 Markeringar 39

42 BYTE AV TILLBEHÖR OCH UNDERHÅLL Rengör de uttagna rullarna var för sig med en ren trasa. 3 Försiktighet Var försiktig så att du inte skadar händerna när du rengör rullarna. Rör inte vid rullen om du är smutsig om händerna. Om det är svårt att få bort smutsen kan du fukta en trasa med lite vatten eller neutralt rengöringsmedel och sedan torka rullen med en ren och torr trasa tills den är helt torr. 4 Fäst rullskyddet på handinmatningsfacket. (1) Luta skyddets framsida något för att fästa det. (2) Tryck på skyddet på handinmatningsfacket så att det låses fast. (1) (2) 40

43 BYTE AV TILLBEHÖR OCH UNDERHÅLL Sätt på strömmen. Slå på huvudströmbrytaren och tryck på [STRÖMBRYTARE] ( manöverpanelen för att slå på strömmen till panelen. ) på 5 41

44 BYTE AV TILLBEHÖR OCH UNDERHÅLL Rengöra den automatiska dokumentmatarens rullar Om du märker att original som matas från den automatiska dokumentmataren är missfärgade eller smutsas ned av rullarna kan du ta ut och rengöra rullarna. Byt ut rullarna om originalen fortsätter att missfärgas eller smutsas ned. Ta bort eventuella original från den automatiska dokumentmataren innan du börjar. 1 Tryck på [STRÖMBRYTARE] ( ) på manöverpanelen för att stänga av strömmen till panelen och slå sedan av huvudströmmen. Öppna den automatiska dokumentmatarens dokumenttransportlucka. 2 42

45 BYTE AV TILLBEHÖR OCH UNDERHÅLL Rengör de uttagna rullarna var för sig med en ren trasa. 3 Försiktighet Var försiktig så att du inte skadar händerna när du rengör rullarna. Rör inte vid rullen om du är smutsig om händerna. Om det är svårt att få bort smutsen kan du fukta en trasa med lite vatten eller neutralt rengöringsmedel. Torka rullen torr med en ren trasa efter rengöringen. Stäng den automatiska dokumentmatarens dokumenttransportlucka. 4 Var försiktig så att du inte klämmer fingrarna när du stänger luckan. 43

46 BYTE AV TILLBEHÖR OCH UNDERHÅLL Sätt på strömmen. Slå på huvudströmbrytaren och tryck på [STRÖMBRYTARE] ( manöverpanelen för att slå på strömmen till panelen. ) på 5 Kontrollera att inget felmeddelande om att rullarna har placerats fel visas när du har slagit på strömmen. 44

47 Rengöra laserenheten BYTE AV TILLBEHÖR OCH UNDERHÅLL När laserenheten inuti maskinen blir smutsig kan det synas linjemönster på utskriften. Följ stegen nedan för att rengöra laserenheten. Identifiera vita linjer som har orsakats av en smutsig laserenhet Vita linjer visas alltid på samma ställe. De vita linjerna är parallella med riktningen som papperet matas i. Pappersmatningens riktning Vit linje Vita linjer förekommer på såväl utskrifter som kopieringsjobb från en dator. (Samma linjer visas på kopior och utskrifter.) 1 Tryck på [STRÖMBRYTARE] ( ) på manöverpanelen för att stänga av strömmen till panelen och slå sedan av huvudströmmen. 45

48 BYTE AV TILLBEHÖR OCH UNDERHÅLL Öppna framluckan och ta ut behållaren för överskottstoner. Byta ut behållaren för överskottstoner (sid. 16) 2 Lossa skrivenhetens rengöringsverktyg från framluckan. 3 46

49 BYTE AV TILLBEHÖR OCH UNDERHÅLL Kontrollera att rengöraren på spetsen av rengöringsverktyget inte är smutsig. 4 Rengörare Om rengöraren är smutsig ska den tas bort och bytas ut mot en ren. Se steg 5 till 7 för anvisningar om hur man byter ut rengöraren. Om rengöraren inte är smutsig, gå till steg 8. Dra ut ersättningsrengöraren från behållaren för överskottstoner. 5 47

50 BYTE AV TILLBEHÖR OCH UNDERHÅLL Ta ut den smutsiga rengöraren. Ta tag i verktyget ordentligt nära rengöraren. Använd din andra hand till att trycka ned haken som säkrar rengöraren och ta sedan loss rengöraren. 6 Sätt tillbaka den uttagna rengöraren i behållaren för överskottstoner. Sätt på den nya rengöraren på rengöringsverktyget. Rikta in rengörarens krok mot fästhålet i rengöringsverktyget. Håll rengöraren i ett stadigt grepp och tryck in rengöringsverktyget i rengöraren. 7 Kontrollera att rengöraren sitter ordentligt fast på rengöringsverktyget. 48

51 BYTE AV TILLBEHÖR OCH UNDERHÅLL Rengör laserenheten. (1) Rikta rengöraren nedåt och sätt sakta i verktyget i hålet som du vill göra rent. De delar som ska rengöras på skrivenheten anges med etiketter som liknar (A). (A) 8 (2) Sätt in rengöringsverktyget hela vägen in i hålet och dra sedan ut det igen. Dra ut rengöringsverktyget tills du känner spetsen på verktyget komma ut ur rengöringsytan på laserenheten. (3) Upprepa steg (2) två eller tre gånger och ta sedan ut rengöringsverktyget. 49

52 BYTE AV TILLBEHÖR OCH UNDERHÅLL Sätt tillbaka rengöringsverktyget. 9 Montera behållaren för överskottstoner. Byta ut behållaren för överskottstoner (sid. 16) 10 (1) (2) Stäng framluckan. 11 Var försiktig så att du inte klämmer fingrarna när du stänger luckan. 50

53 BYTE AV TILLBEHÖR OCH UNDERHÅLL Sätt på strömmen. Slå på huvudströmbrytaren och tryck på [STRÖMBRYTARE] ( manöverpanelen för att slå på strömmen till panelen. ) på 12 51

54 BYTE AV TILLBEHÖR OCH UNDERHÅLL Rengöra FT-laddaren i den primära överföringsenheten med rem Om svarta eller vita linjer syns även efter att du har rengjort dokumentglaset/den automatiska dokumentmataren och huvudladdaren ska du använda FT-laddningsrengöraren för att göra rent FT-laddaren. 1 Tryck på [STRÖMBRYTARE] ( ) på manöverpanelen för att stänga av strömmen till panelen och slå sedan av huvudströmmen. 2 Öppna framluckan och ta ut behållaren för överskottstoner. Byta ut behållaren för överskottstoner (sid. 16) 52

55 BYTE AV TILLBEHÖR OCH UNDERHÅLL Rengör FT-huvudladdaren. (1) Dra sakta ut FT-laddningsrengöraren tills du känner ett lätt motstånd. 3 (2) Tryck försiktigt tillbaka FT-laddningsrengöraren igen. (3) Upprepa steg (1) och (2) ovan tre gånger. Montera behållaren för överskottstoner. Byta ut behållaren för överskottstoner (sid. 16) 4 (1) (2) 53

56 BYTE AV TILLBEHÖR OCH UNDERHÅLL Stäng framluckan. 5 Var försiktig så att du inte klämmer fingrarna när du stänger luckan. Sätt på strömmen. Slå på huvudströmbrytaren och tryck på [STRÖMBRYTARE] ( manöverpanelen för att slå på strömmen till panelen. ) på 6 54

57 SPECIFIKATIONER Maskinspecifikationer / Kopiatorspecifikationer Namn Typ Display Fotokonduktiv typ Utskriftsmetod Framkallningssystem Fixeringssystem Skanningsupplösning Utskriftsupplösning Scanningsgradering Utskriftsgradering Originalstorlekar / typer Kopieringsstorlekar Utskriftsmarginaler Digitalt multifunktionssystem MX-B381 Skrivbord 8,5 tums LCD-färgpekpanel OPC-trumma Elektrofotografiskt system (laser) Två-komponenters magnetisk borstframkallning av torr typ Värmerullar Dokumentglas Dokumentmatare med sidvändning (automatisk dokumentmatare) 600 x 600 dpi 256 nivåer Likvärdigt med 256 nivåer 600 x 300 dpi, 600 x 600 dpi (förvalda standardvärden) 600 x 300 dpi (förvalda standardvärden), 600 x 600 dpi Max. A4 (8 1/2" x 11")/ark, inbundna dokument Max.: A4 (8-1/2" x 11") Minimum: A5 (5 1/4" x 5 3/4") Främre kant / bakre kant: totalt 8 mm (21/64") eller mindre, närmaste kanten/kanten längst bort: totalt 8 mm (21/64") eller mindre 55

58 SPECIFIKATIONER Maskinspecifikationer / Kopiatorspecifikationer (Fortsättning) Uppvärmningstid Tid för första kopian Kopieringsgrad Kontinuerlig kopiering Automatisk dokumentmatare Kassett 1 90 sekunder eller mindre (vid en rumstemperatur på 23 C (73,4 F) och klassad spänning) (Detta kan variera beroende på omgivande förhållanden.) 8.0 sekunder eller mindre (Detta kan variera beroende på enhetens status.) Variabel: 50 % till 200 % i steg om 1 %, totalt 151 steg Fasta förvalsvärden:50 %, 70 %, 81 %, 86 %, 100 %, 115 %, 122 %, 141 % och 200 % för AB-storlekar. 50 %, 64 %, 77 %, 100 %, 129 % och 200 % för tumstorlekar. Två förminskningsgrader och två förstoringsgrader kan lagras. 999 kopior Se "Specifikationer för automatisk dokumentmatare" Pappersstorlekar:A4, B5, A5, 8 1/2" x 14", 8 1/2" x 13 1/2", 8 1/2" x 13 2/5", 8 1/2" x 13", 8 1/2" x 11", 7 1/4" x 10 1/2", 5 1/2" x 8 1/2", 16K Pappersvikt: Vanligt papper (60 g/m 2 till 105 g/m 2 (16 lbs. till 28 lbs.)) Papperskapacitet:Vanligt papper (80 g/m 2 (21 lbs.)) 500 ark Papperstyper: Vanligt papper, återvunnet papper och färgat papper som rekommenderas av SHARP 56

59 Maskinspecifikationer / Kopiatorspecifikationer (Fortsättning) SPECIFIKATIONER Handinmatningsfack Duplexmodul Utmatningsfack (mittfack) Pappersstorlekar:A4, B5, A5, kuvert, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 7-1/4" x 10-1/2", 5-1/2" x 8-1/2", 16K Pappersvikter: Tunt papper (55 g/m 2 till 59 g/m 2 (15 lbs. till 16 lbs.)), vanligt papper (60 g/m 2 till 105 g/m 2 (16 lbs. till 28 lbs.)), tjockt papper (106 g/m 2 till 209 g/m 2 (28 lbs. limmat till 110 lbs. index)) Papperskapacitet: Standardpapper 100 ark Papperstyper: Vanligt papper, återvunnet papper, färgat papper, tjockt papper, tunt papper, OH-film och kuvert (Monarch, Com-10, DL, C5) som rekommenderas av SHARP Pappersstorlekar:A4, B5, A5, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 5-1/2" x 8-1/2", 16K Pappersvikt: Vanligt papper (60 g/m 2 till 105 g/m 2 (16 lbs. till 28 lbs.)) Papperstyper:Vanligt papper, återvunnet papper och färgat papper som rekommenderas av SHARP Utmatningsmetod:Framsidan nedåt Utmatningskapacitet:250 ark (med A4- eller 8-1/2" x 11"-papper som rekommenderas av SHARP) (Det maximala antalet ark som kan sparas varierar beroende på i vilken omgivning enheten installerats, papperstyp samt hur papperet förvaras.) Sensor för fullt fack:ja 57

60 SPECIFIKATIONER Maskinspecifikationer / Kopiatorspecifikationer (Fortsättning) Gränssnittsport Strömförsörjningskrav Strömförbrukning 1,84 kw ( V) Yttermått Vikt Yttermått LAN-anslutning: 10Base-T / 100Base-TX/ 1000Base-T USB-anslutning: Typ A-kontakt stöder USB 2.0 (höghastighet)* Kompatibilitetskrav på USB-minne 2.0 Minneskapacitet: Max. 32 GB Diskformat: Endast FAT32 Typ B kontakt stöder USB 2.0 (Hög hastighet) Lokal spänning ±10% (för strömförsörjningskrav, se namnplåten på maskinens nedre vänstra sida). 560 mm (B) x 493 mm (D) x 714 mm (H) (22-3/64" (B) x 19-13/32" (D) x 28-7/64" (H)) Ca 43 kg (94,8 lbs.) 868 mm (B) x 493 mm (D) (34-11/64" (B) x 19-13/32" (D)) (när handinmatningsfacket är utdraget) * På maskinens fram- och baksida sitter två typ A-kontakter, som däremot inte kan användas samtidigt. Det går inte att använda kontakten på maskinens baksida direkt. Kontakta service om du vill använda den kontakten. 58

61 SPECIFIKATIONER Kontinuerlig kopieringshastighet * Återgivning 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13" A4 B5, A5, 8-1/2" x 11", 7-1/4" x 10-1/2", 5-1/2" x 8-1/2", 16K 100 %/förminskad/förstorad 32 kopior/min. 38 kopior/min. 40 kopior/min. * Kopieringshastighet vid utmatning av andra kopian och påföljande kopior, vid kontinuerlig enkelsidig kopiering av samma sida (exklusive offsetutskrift) och med användning av normalt ensidigt papper från ett annat fack än handmatningsfacket. Driftmiljö (Luftfuktighet) 85% 60% 20% 10 C (54 F) 30 C 35 C (Temperatur) (86 F)(91 F) 59

62 SPECIFIKATIONER Akustisk ljudemission (mätning enligt ISO7779) Ljudeffektnivå LwA Utskriftsläge (kontinuerlig utskrift) Beredskapsläge 7,0 B 4,7 B Ljudtrycksnivå LpA (verkligt uppmätt värde) Åhörarens 53 db (A) position Utskriftsläge Operatörens 52 db (A) position Beredskapsläge Åhörarens position Operatörens position 33 db (A) 31 db (A) 60

63 SPECIFIKATIONER Specifikationer för automatisk dokumentmatare Originalformat Originalvikt A4 till A5, 8 1/2" x 14" till 5 1/2" x 8 1/2", långt papper (max. bredd 216 mm (8-1/2") x max. längd 500 mm* (19-5/8")) Enkelsidigt 35 g/m 2 till 128 g/m 2 (9 lbs. till 32 lbs.) (Pappersvikter från 35 g/m 2 (9 lbs.) till 49 g/m 2 (13 lbs.) kräver användning av långsamt skanningsläge.) Dubbelsidigt 50 g/m 2 till 105 g/m 2 (13 lbs. till 28 lbs.) Kapacitet 50 ark (80 g/m 2 (21 lbs.)) Maximal bunthöjd 6.5 mm (1/4") * Skanning i mono 2-läge av endast en sida är möjligt i lägena "Fax" och "Scan send". 61

64 SPECIFIKATIONER Specifikationer för visitkortsmatare Modell MX-BTX1 Visitkort* Skanna Kapacitet Yttermått Vikt Storlekar 51 mm x 89 mm till 55 mm x 91 mm (2" x 3-1/2" till 2-11/64" x 3-19/32") Tjocklek 0,1 mm till 0,2 mm (0,004" till 0,008") Enkelsidig (framsidan uppåt) Bunthöjd 3,5 mm (9/64") maximalt 115 mm (B) x 88 mm (D) x 25 mm (H) (4-17/32" (B) x 3-15/32" (D) x 63/64" (H)) Ca 40 g (0,09 lbs.) * Enheten kan eventuellt inte mata in och skanna visitkort korrekt detta beror på visitkortets skick, material, form och tillverkningsmetod. Specifikationer för 500-arks papperskassett Modell MX-CSX1 (kassett 2) MX-CSX2 (kassett 3, kassett 4) Pappersstorlekar Pappersvikt Papperskapacitet Papperstyper Strömförsörjning Yttermått * Endast MX-CSX1 kan användas. A4, B5, A5*, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 7-1/4" x 10-1/2", 5-1/2" x 8-1/2"*, 16K Vanligt papper (60 g/m 2 till 105 g/m 2 (16 lbs. till 28 lbs.)) 500 ark (80 g/m 2 (21 lbs.)) x 1 fack Vanligt papper, återvunnet papper och färgat papper som rekommenderas av SHARP Försörjs från enheten 535 mm (B) x 438 mm (D) x 112 mm (H) (21-1/16" (B) x 17-1/4" (D) x 4-13/32" (H)) (exklusive justerare) 535 mm (B) x 438 mm (D) x 110 mm (H) (21-1/16" (B) x 17-1/4" (D) x 4-21/64" (H)) (exklusive justerare) Vikt Ca 6,8 kg (15,0 lbs.) Ca 5,6 kg (12,3 lbs.) 62

65 SPECIFIKATIONER Specifikationer för slutbehandlare Modell MX-FN12 Pappersstorlekar Pappersvikt Lägen Tillåtna pappersformat för avskiljning Avskiljningsmått 25 mm (1") Fackens kapacitet* 1 Strömförsörjning Yttermått Vikt Häftklammersektion Tillåtna pappersformat för häftning A4, B5, A5, kuvert, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 7-1/4" x 10-1/2", 5-1/2" x 8-1/2", 16K Tunt papper (55 g/m 2 till 59 g/m 2 (15 lbs. till 16 lbs.)), vanligt papper (60 g/m 2 till 105 g/m 2 (16 lbs. till 28 lbs.)), tjockt papper (106 g/m 2 till 209 g/m 2 (28 lbs. limmat till 110 lbs. index)) Ej sortering, förskjuten sortering, häftningssortering A4, B5, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 7-1/4" x 10-1/2", 16K Utan häftning* 2 : 280 ark (75 g/m 2 till 90 g/m 2 (20 lbs. till 24 lbs.)) (A4, B5, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 7-1/4" x 10-1/2", 16K) 150 ark (75 g/m 2 till 90 g/m 2 (20 lbs. till 24 lbs.)) (A5, 5-1/2" x 8-1/2") Försörjs från enheten När facket är uppfällt: 475 mm (B) x 333 mm (D) x 158 mm (H) (18-45/64" (B) x 13-7/64" (D) x 6-7/32" (H)) När facket är utdraget: 523 mm (B) x 333 mm (D) x 158 mm (H) (20-19/32" (B) x 13-7/64" (D) x 6-7/32" (H)) Ca 9 kg (19,8 lbs.) Häftning* 3 : 1 till 10 ark per set: 30 set 11 till 30 ark per set: 10 set (A4, B5, 8 1/2" x 14", 8 1/2" x 13 1/2", 8 1/2" x 13 2/5", 8 1/2" x 13", 8 1/2" x 11", 7 1/4" x 10 1/2", 16K) A4, B5, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 7-1/4" x 10-1/2", 16K (En häftning på papperets framsida.) 63

66 SPECIFIKATIONER Specifikationer för slutbehandlare (Fortsättning) Maximalt antal ark vid klammerhäftning* 3 30 ark *1 Det maximala antalet ark som kan sparas varierar beroende på i vilken omgivning enheten installerats, papperstyp samt hur papperet förvaras. *2 Upp till 20 kuvert kan matas ut. *3 Maximalt antal ark för klammerhäftning förmodar en pappersvikt på 90 g/m 2 (24 lbs.) och inkluderar två omslagsark på 106 g/m 2 till 209 g/m 2 (28 lbs. limmat till 110 lbs.). Obs: Specialmedia som t.ex. OH-film och etikettark kan inte häftas. 64

67 SPECIFIKATIONER Skrivarens specifikationer Typ Inbyggd Kontinuerlig utskriftshastighet Utskriftsupplösning Samma som kontinuerlig kopieringshastighet (Vid kontinuerlig utskrift av samma dokument på vanligt A4 (8-1/2" x 11") papper i ett annat läge än i förskjutningsläge, exklusive bearbetningstiden.) 600 x 600 dpi / 1200 x 1200 dpi Skrivardrivrutinstyp PCL5e, PCL6, PostScript 3-kompatibel* 1, XPS* 2 Protokoll som stöds Klient-PC operativsystem som stöds Typsnitt Gränssnittsport Minne Utskriftsområde TCP/IP, IPX/SPX, NetBEUI, EtherTalk Se "KONTROLLERA SYSTEMKRAVEN" i installationshandboken / Sharpdesk Installationsmanual. PCL5e, PCL6 PostScript 3-kompatibel* 1 80 europeiska typsnitt, 28 streckkodstypsnitt* 3, 1 bitmap-typsnitt 136 europeiska typsnitt LAN-anslutning: 10Base-T / 100Base-TX / 1000Base-T USB-anslutning: Stöder USB 2.0 (Hög hastighet)* 4 Standardsystemminne 512 MB Expansionsminne 1 GB* 5 Hel sida exklusive marginal på 4.2 mm (11/64") vid varje kant. Det faktiska utskriftsområdet kan variera beroende på skrivardrivrutin och programvara. *1 När maskinen används som en PostScript-skrivare. *2 När expansionssats XPS är installerad. *3 Streckkodstypsnitt krävs. *4 De operativsystem som stöds är Windows 2000/Server 2003/XP/Vista/Server *5 För att installera expansionssats XPS krävs ett expansionsminneskort. 65

68 SPECIFIKATIONER Specifikationer för nätverksscanner / internetfax* 1 Typ Inbyggd Scanningsupplösning (dpi) Scanningshastighet Gränssnittsport Protokoll som stöds Filformat Anmärkningar *1 Expansionssats för internetfax krävs. *2 Totalt antal för alla destinationer (Scanna till e-post, Scanna till FTP, Scanna till skrivbord, Scanna till nätverksmapp, Internetfax, Fax och Grupp) x 100, 200 x 200, 300 x 300, 400 x 400, 600 x 600 Internetfax: 200 x 100, 200 x 200, 200 x 400, 400 x 400, 600 x 600 (200 x 100, 200 x 200 när filtypen är TIFF-S) Halvton kan väljas för alla upplösningar förut 200 x 100 dpi. Färg (200 x 200 dpi) Svartvit (200 x 200 dpi) Enkelsidig: 33 sidor/min. (A4), 35 sidor/min. (8-1/2" x 11") Dubbelsidig:12 sidor/min. (A4/8-1/2" x 11") Enkelsidig: 33 sidor/min. (A4), 35 sidor/min. (8-1/2" x 11") Dubbelsidig:12 sidor/min. (A4/8-1/2" x 11") LAN-anslutning: 10Base-T / 100Base-TX / 1000Base-T TCP/IP (IPv4) Färg (inklusive gråskala) Svartvit Internetfax (endast svartvit) Antal snabbvalstangenter för lagring av destinationer* 2 Antal destinationer som kan lagras i en grupp (1 tangent)* 2 Scanningsdestinationer Filtyper: TIFF, JPEG, PDF, krypterad PDF, XPS Komprimeringsgrad: Hög / Medium / Låg Filtyper: TIFF, PDF, krypterad PDF, XPS Komprimeringslägen: Ingen / Medium (G3) / Hög (G4) Filtyper: TIFF-FX (TIFF-F, TIFF-S) Komprimeringslägen: Medium (G3) / Hög (G4) Maximalt antal tangenter: 999 Max. antal destinationer i en grupp (1 knapp): 500 Scanna till e-post / Scanna till FTP / Scanna till skrivbord / Scanna till nätverksmapp
