1 Individual OP lighting solutions Strålskyddsutrustning inom medicinsk verksamhet

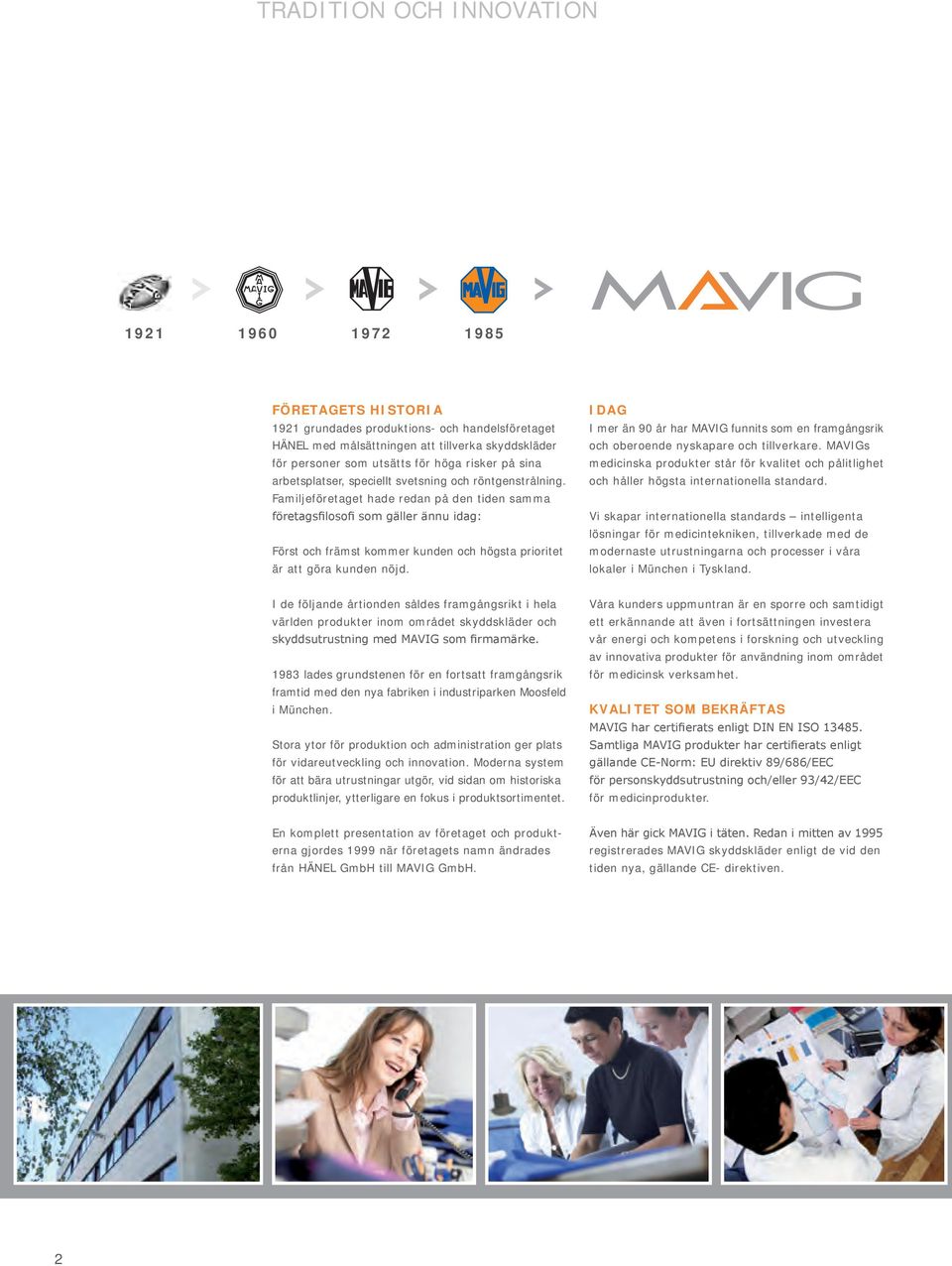

2 TRADItION OCH INNOVAtION FÖRETAGETS HISTORIA 1921 grundades produktions- och handelsföretaget HÄNEL med målsättningen att tillverka skyddskläder för personer som utsätts för höga risker på sina arbetsplatser, speciellt svetsning och röntgenstrålning. Familjeföretaget hade redan på den tiden samma företagsfilosofi som gäller ännu idag: Först och främst kommer kunden och högsta prioritet är att göra kunden nöjd. IDAG I mer än 90 år har MAVIG funnits som en framgångsrik och oberoende nyskapare och tillverkare. MAVIGs medicinska produkter står för kvalitet och pålitlighet och håller högsta internationella standard. Vi skapar internationella standards intelligenta lösningar för medicintekniken, tillverkade med de modernaste utrustningarna och processer i våra lokaler i München i Tyskland. I de följande årtionden såldes framgångsrikt i hela världen produkter inom området skyddskläder och skyddsutrustning med MAVIG som firmamärke lades grundstenen för en fortsatt framgångsrik framtid med den nya fabriken i industriparken Moosfeld i München. Stora ytor för produktion och administration ger plats för vidareutveckling och innovation. Moderna system för att bära utrustningar utgör, vid sidan om historiska produktlinjer, ytterligare en fokus i produktsortimentet. Våra kunders uppmuntran är en sporre och samtidigt ett erkännande att även i fortsättningen investera vår energi och kompetens i forskning och utveckling av innovativa produkter för användning inom området för medicinsk verksamhet. KVALITET SOM BEKRÄFTAS MAVIG har certifierats enligt DIN EN ISO Samtliga MAVIG produkter har certifierats enligt gällande CE-Norm: EU direktiv 89/686/EEC för personskyddsutrustning och/eller 93/42/EEC för medicinprodukter. En komplett presentation av företaget och produkterna gjordes 1999 när företagets namn ändrades från HÄNEL GmbH till MAVIG GmbH. Även här gick MAVIG i täten. Redan i mitten av 1995 registrerades MAVIG skyddskläder enligt de vid den tiden nya, gällande CE- direktiven. 2

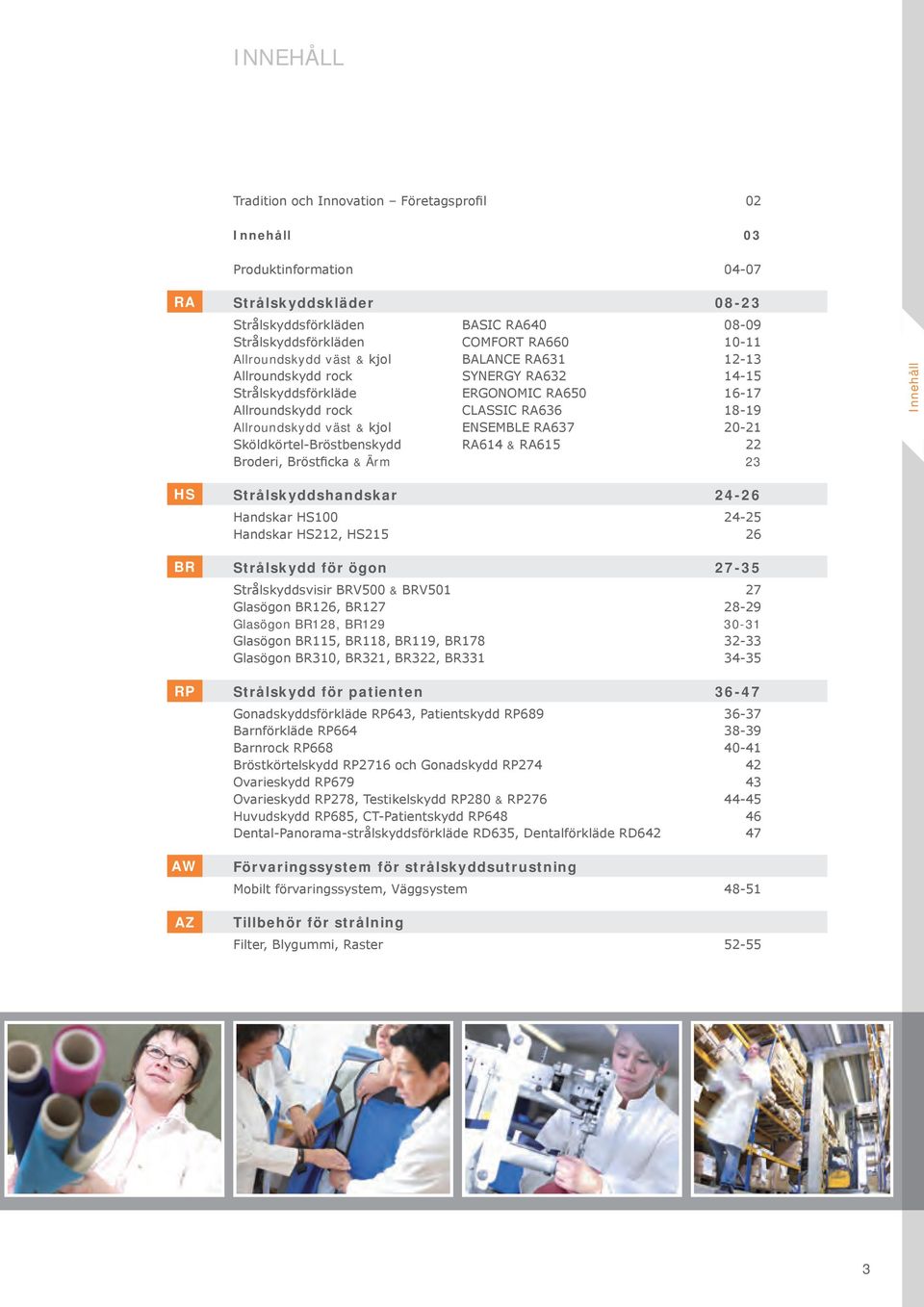

3 INNEHÅLL Tradition och Innovation Företagsprofil 02 Innehåll 03 RA HS BR RP AW AZ Produktinformation Strålskyddskläder Strålskyddsförkläden BASIC RA Strålskyddsförkläden COMFORT RA Allroundskydd väst & kjol BALANCE RA Allroundskydd rock SYNERGY RA Strålskyddsförkläde ERGONOMIC RA Allroundskydd rock CLASSIC RA Allroundskydd väst & kjol ENSEMBLE RA Sköldkörtel-Bröstbenskydd RA614 & RA Broderi, Bröstficka & Ärm 23 Strålskyddshandskar Handskar HS Handskar HS212, HS Strålskydd för ögon Strålskyddsvisir BRV500 & BRV Glasögon BR126, BR Glasögon BR128, BR Glasögon BR115, BR118, BR119, BR Glasögon BR310, BR321, BR322, BR Strålskydd för patienten Gonadskyddsförkläde RP643, Patientskydd RP Barnförkläde RP Barnrock RP Bröstkörtelskydd RP2716 och Gonadskydd RP Ovarieskydd RP Ovarieskydd RP278, Testikelskydd RP280 & RP Huvudskydd RP685, CT-Patientskydd RP Dental-Panorama-strålskyddsförkläde RD635, Dentalförkläde RD Förvaringssystem för strålskyddsutrustning Mobilt förvaringssystem, Väggsystem Tillbehör för strålning Filter, Blygummi, Raster Innehåll RA 631 3

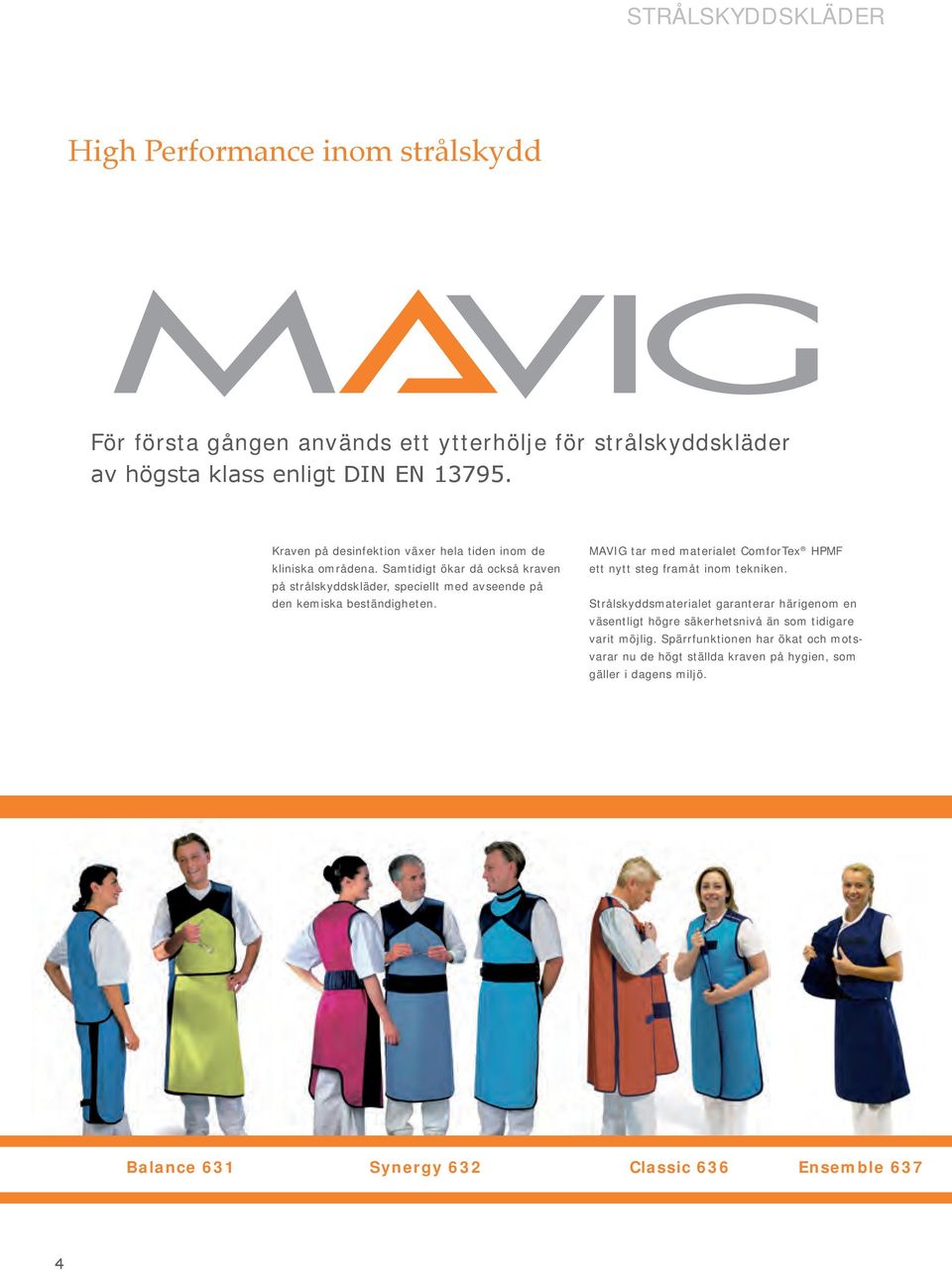

4 Strålskyddskläder High Performance inom strålskydd För första gången används ett ytterhölje för strålskyddskläder av högsta klass enligt DIN EN Kraven på desinfektion växer hela tiden inom de kliniska områdena. Samtidigt ökar då också kraven på strålskyddskläder, speciellt med avseende på den kemiska beständigheten. MAVIG tar med materialet ComforTex HPMF ett nytt steg framåt inom tekniken. Strålskyddsmaterialet garanterar härigenom en väsentligt högre säkerhetsnivå än som tidigare varit möjlig. Spärrfunktionen har ökat och motsvarar nu de högt ställda kraven på hygien, som gäller i dagens miljö. Balance 631 Synergy 632 Classic 636 Ensemble 637 4

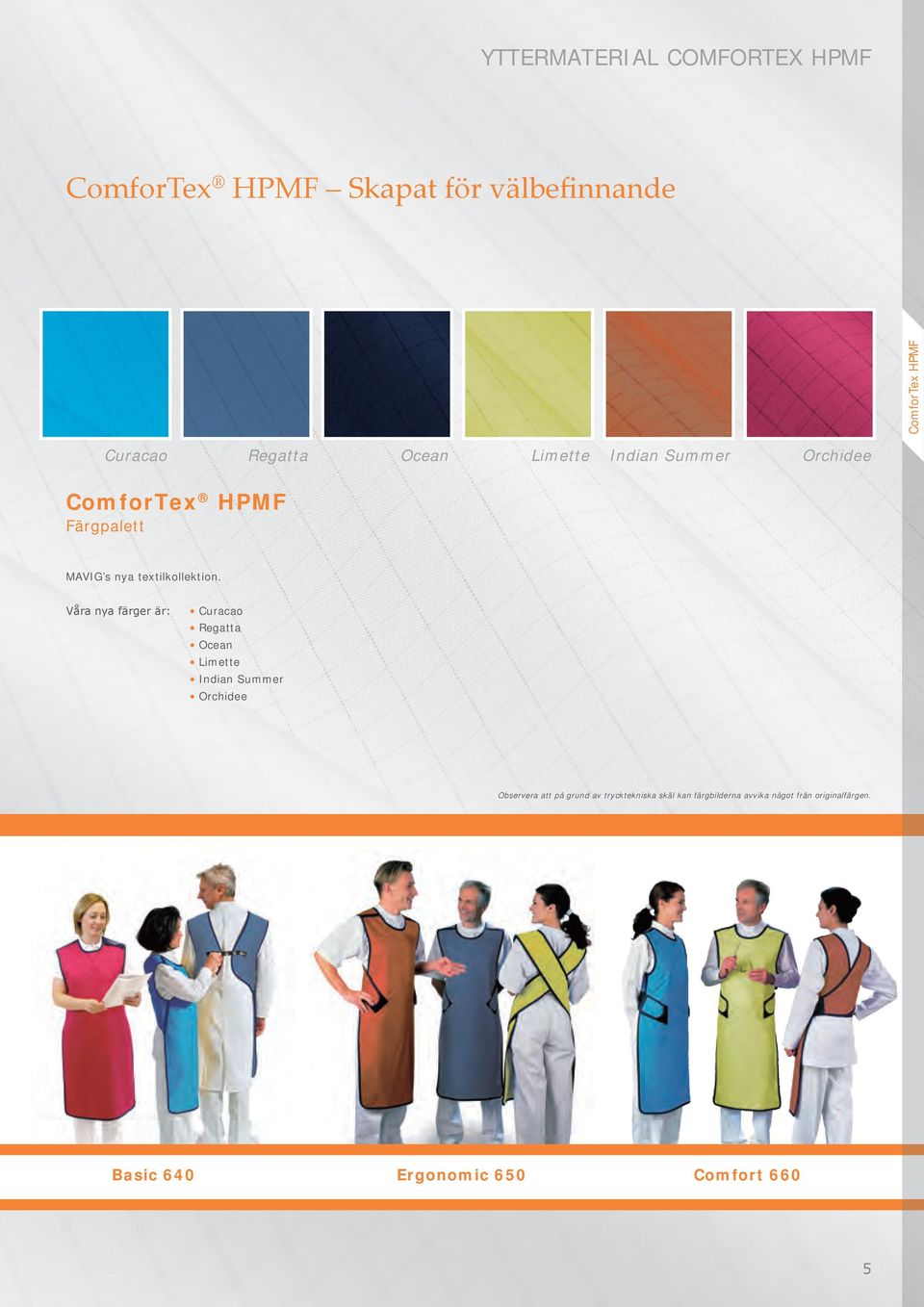

5 Yttermaterial Comfortex Hpmf ComforTex HPMF Skapat för välbefinnande ComforTex HPMF Curacao Regatta Ocean Limette Indian Summer Orchidee ComforTex HPMF Färgpalett MAVIG s nya textilkollektion. Våra nya färger är: Curacao Regatta Ocean Limette Indian Summer Orchidee Observera att på grund av trycktekniska skäl kan färgbilderna avvika något från originalfärgen. Basic 640 Ergonomic 650 Comfort 660 5

6 Comfortex Hpmf Primära uppgifter för ett fungerande yttermaterial MAVIGs nyskapelse av material uppfyller alla krav som ställs på en OP-textil av kategorin High-Performance. Skydd för patienten och för personalen när det gäller hälsan Slitstyrka för att skydda de inre skikten från att skadas Den speciella materialkvaliteten medför en hög skyddsfunktion som omöjliggör att infektionsframkallande ämnen och deras bärare, såsom vätskor eller fasta partiklar, kan genomtränga materialet. Därutöver avvisar materialet vätskor samt motverkar ökning av mikroorganismer på ytan. Den speciella vävnaden av mikrofiber medför en mycket långtgående frånvaro av partiklar. I normen DIN EN regleras viktiga säkerhetskrav för kvaliteten av OP-textilier i syfte att skydda patienter och personal mot infektioner. Användarvänliga textilier som ett yttre skal för strålskyddskläder behöver en hög slitstyrka, för att på lång sikt garantera skydd och säkerhet. Yttre påverkan, mekaniska krafter och normalt slitage kan hos inte lämpliga material drastiskt nedsätta materialets skyddsfunktionen eller förstöra den. Nya ComforTex HPMF har uppnått en ny standard för strålskyddskläder. Motverkar elektrostatisk uppladdning Vid framtagning av den innovativa textilkollektionen hos MAVIG ställdes dessa krav: Barriärfunktion Renlighet Partikelfrigörelse Hållbarhet Vid bärandet av personlig skyddsutrustning är en elektrostatisk uppladdning obehaglig och kan dessutom påverka funktionen av medicinsk apparatur. ComforTex HPMF minskar risken för elektrostatiska urladdningar. 6

7 Novalite Kvalitet och komfort Blygummi-flerskiktsmaterial CE / PSA Idag är det mycket viktigt att strålskyddskläder håller hög kvalitet. Tiden som skyddskläder bärs utökas genom nutidens radiologiskt understödda procedurer. Ett genomtänkt urval av varianter gör det möjligt för oss att erbjuda en bred mångfald av modeller. Detta kan våra kunder förvänta sig av oss som den internationella marknadsledaren inom strålskydd. Blygummi på basis av naturkautschuk - ett material som vi använder sedan många år och med vilket vi håller en ledande position vid tillverkning av strålskyddskläder. Den högvärdiga, flexibla kvaliteten ger ett strålskydd enligt DIN EN och DIN NovaLite-strålskyddsmaterial Med detta förstklassiga strålskyddsmaterial uppnås en god balans mellan vikt och strålskyddsegenskaper. Med NovaLite-generationen uppfylls grundläggande arbetsfysiologiska krav, speciellt på arbetsplatser med långa perioder där strålskyddskläder måste användas. Det är självklart att även här följs de två strålskyddsförordningarna enligt DIN EN och DIN Strålskyddskläder som används vid en strålskyddsbehandling sorterar under EU-direktiv 89/686/EEC för personlig skyddsutrustning (PSA). Lagstiftaren fastställer känsliga sanktioner för tillverkare, säljare, distributörer och även för användare om denna föreskrift inte följs. Kontrollera därför att den produkt som du tänker köpa har den korrekta markeringen! Förutom CE markeringen skall även ett fyrsiffrigt registreringsnummer, som utlämnas av den auktoriserade myndigheten (Notified body), anges på produkten. Självklart är samtliga produkter från MAVIG korrekt certifierade. Produktinformation Flexibel användningskomfort och bästa bearbetning DIN Smidighet och flexibilitet är speciella kännetecken för kvaliteten av MAVIG-strålskyddskläder. För att ytterligare höja komforten för användaren lägger vi vid tillverkningen i vår fabrik speciellt vikt på tillskärning och bästa bearbetning. V säkerställer modernaste tillverkningsteknologi och löpande kontroller kvaliteten på våra produkter. DIN finns för att korrekt bestämma om avskärmningsegenskafterna av blyfria eller blyreducerade skyddskläder. Har produkter för strålskyddskläder tillverkats enligt denna norm och är godkända uppnår dessa plagg samma avskärmingseffekt som rent bly. MAVIG använder vid tillverkning av strålskyddskläder uteslutande material som har klassificerats enligt denna norm. 7

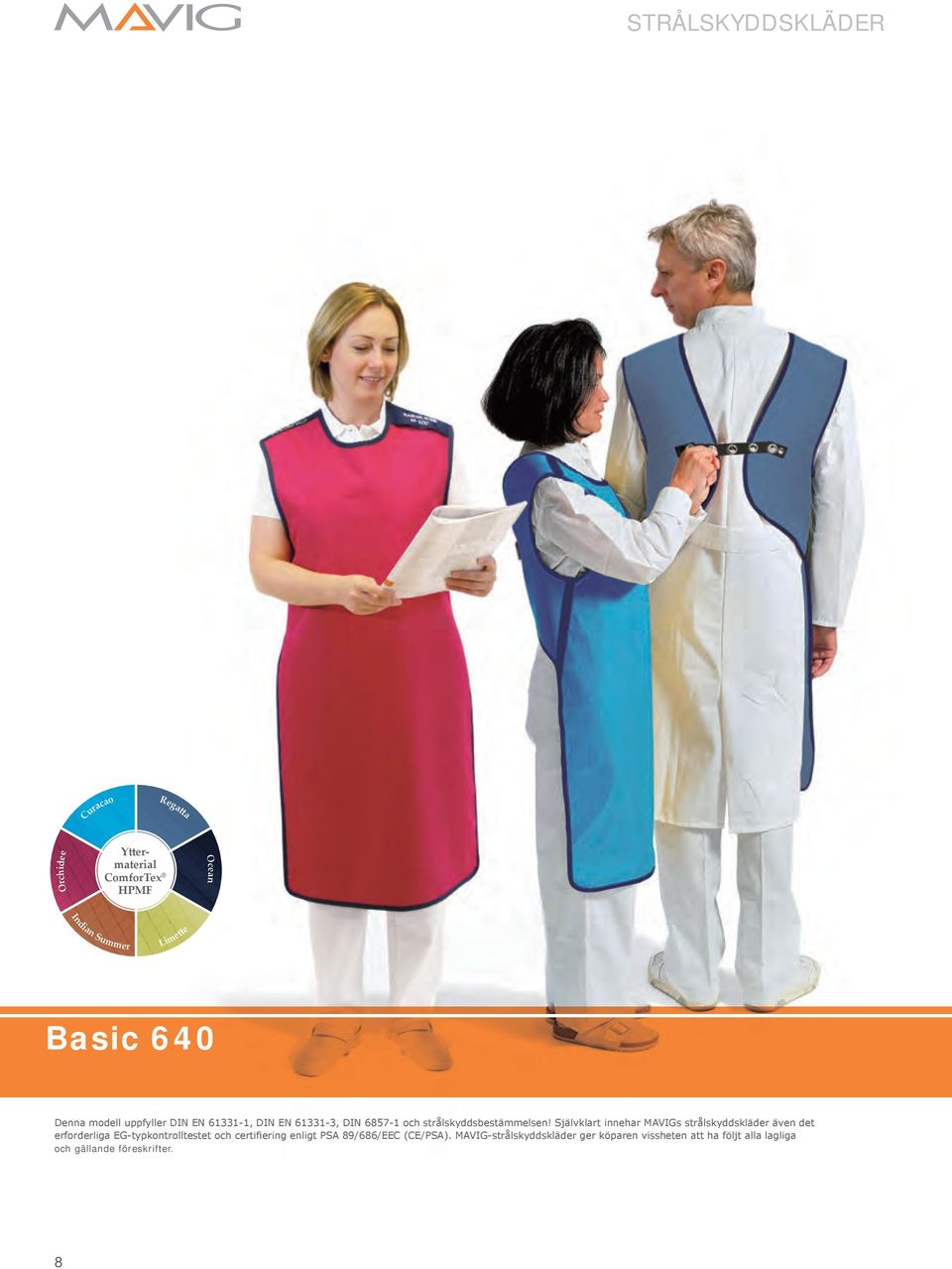

8 Strålskyddskläder Curacao Regattta Orchidee Yttermaterial ComforTex HPMF Ocean Indian Summer Limettte Basic 640 Denna modell uppfyller DIN EN , DIN EN , DIN och strålskyddsbestämmelsen! Självklart innehar MAVIGs strålskyddskläder även det erforderliga EG-typkontrolltestet och certifiering enligt PSA 89/686/EEC (CE/PSA). MAVIG-strålskyddskläder ger köparen vissheten att ha följt alla lagliga och gällande föreskrifter. 8

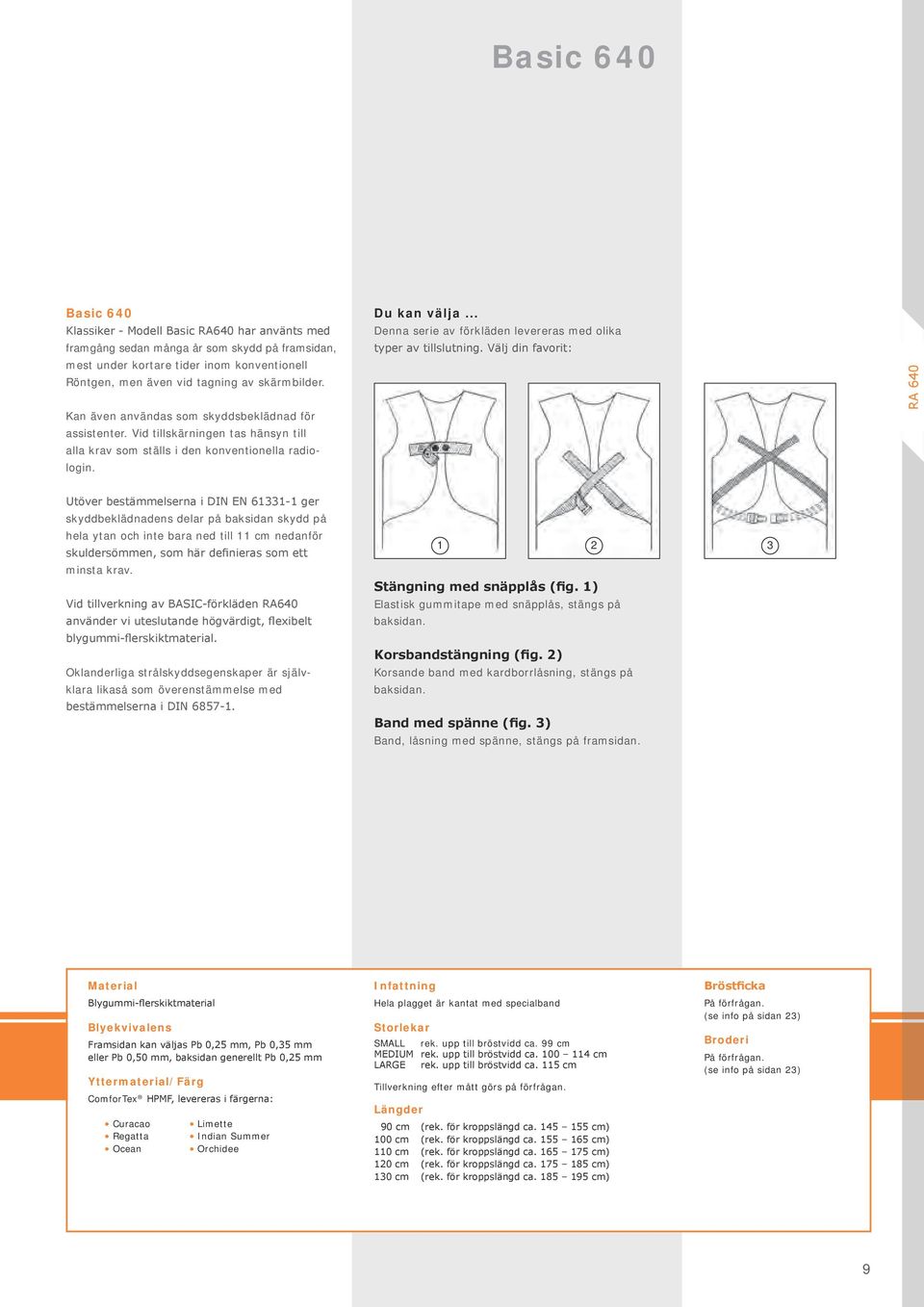

9 Basic 640 Basic 640 Klassiker - Modell Basic RA640 har använts med framgång sedan många år som skydd på framsidan, mest under kortare tider inom konventionell Röntgen, men även vid tagning av skärmbilder. Kan även användas som skyddsbeklädnad för assistenter. Vid tillskärningen tas hänsyn till alla krav som ställs i den konventionella radiologin. Du kan välja... Denna serie av förkläden levereras med olika typer av tillslutning. Välj din favorit: RA RA Utöver bestämmelserna i DIN EN ger skyddbeklädnadens delar på baksidan skydd på hela ytan och inte bara ned till 11 cm nedanför skuldersömmen, som här definieras som ett minsta krav. Vid tillverkning av BASIC-förkläden RA640 använder vi uteslutande högvärdigt, flexibelt blygummi-flerskiktmaterial. Oklanderliga strålskyddsegenskaper är självklara likaså som överenstämmelse med bestämmelserna i DIN Stängning med snäpplås (fig. 1) Elastisk gummitape med snäpplås, stängs på baksidan. Korsbandstängning (fig. 2) Korsande band med kardborrlåsning, stängs på baksidan. Band med spänne (fig. 3) Band, låsning med spänne, stängs på framsidan. Material Blygummi-flerskiktmaterial Blyekvivalens Framsidan kan väljas Pb 0,25 mm, Pb 0,35 mm eller Pb 0,50 mm, baksidan generellt Pb 0,25 mm Yttermaterial/Färg ComforTex HPMF, levereras i färgerna: Curacao Regatta Ocean Limette Indian Summer Orchidee Infattning Hela plagget är kantat med specialband Storlekar SMALL rek. upp till bröstvidd ca. 99 cm MEDIUM rek. upp till bröstvidd ca cm LARGE rek. upp till bröstvidd ca. 115 cm Tillverkning efter mått görs på förfrågan. Längder 90 cm (rek. för kroppslängd ca cm) 100 cm (rek. för kroppslängd ca cm) 110 cm (rek. för kroppslängd ca cm) 120 cm (rek. för kroppslängd ca cm) 130 cm (rek. för kroppslängd ca cm) Bröstficka På förfrågan. (se info på sidan 23) Broderi På förfrågan. (se info på sidan 23) 9

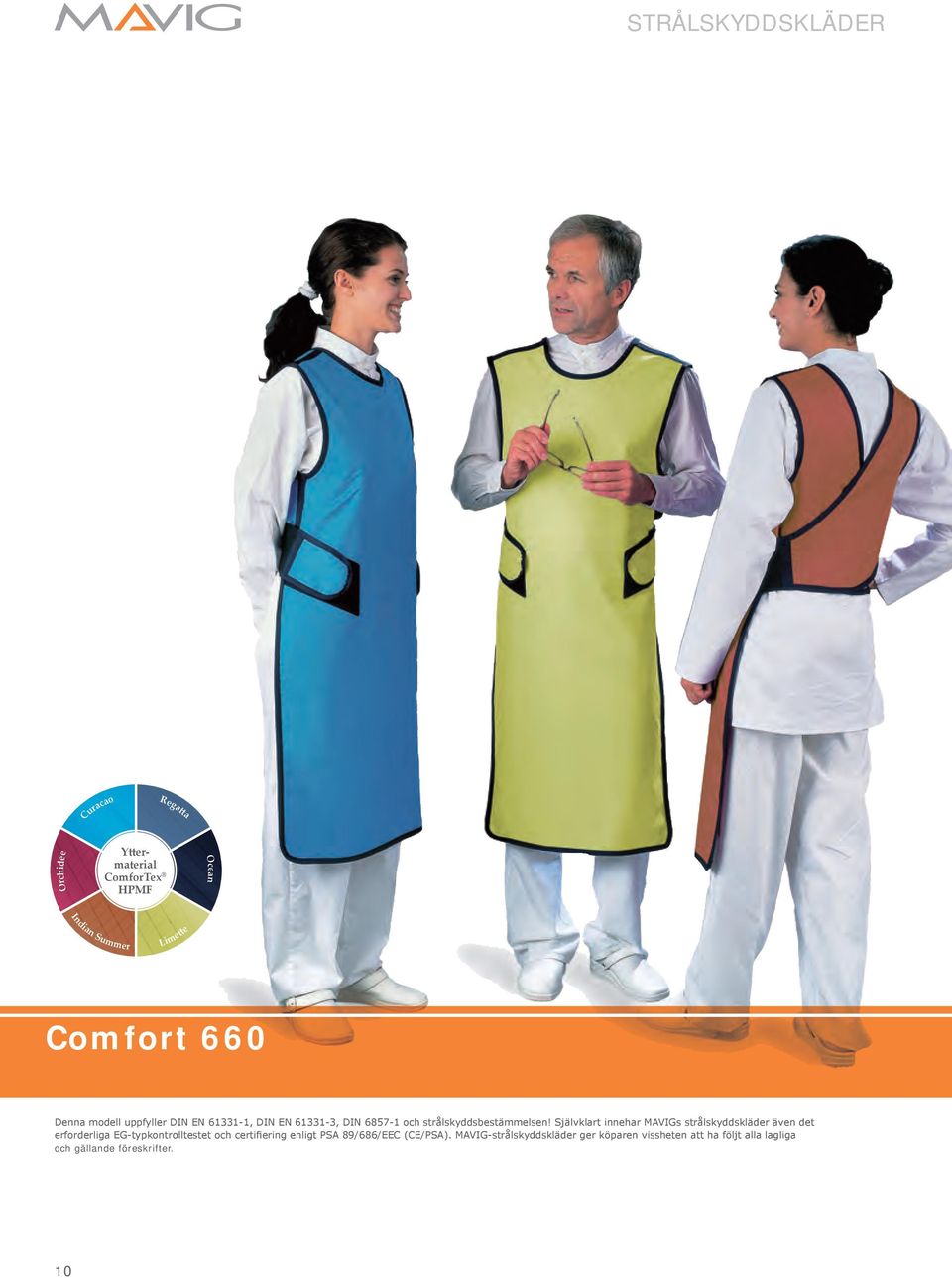

10 STRÅLSKYDDSKLÄDER Curacao Regattta Orchidee Yttermaterial ComforTex HPMF Ocean Indian Summer Limettte Comfort 660 Denna modell uppfyller DIN EN , DIN EN , DIN och strålskyddsbestämmelsen! Självklart innehar MAVIGs strålskyddskläder även det erforderliga EG-typkontrolltestet och certifiering enligt PSA 89/686/EEC (CE/PSA). MAVIG-strålskyddskläder ger köparen vissheten att ha följt alla lagliga och gällande föreskrifter. 10

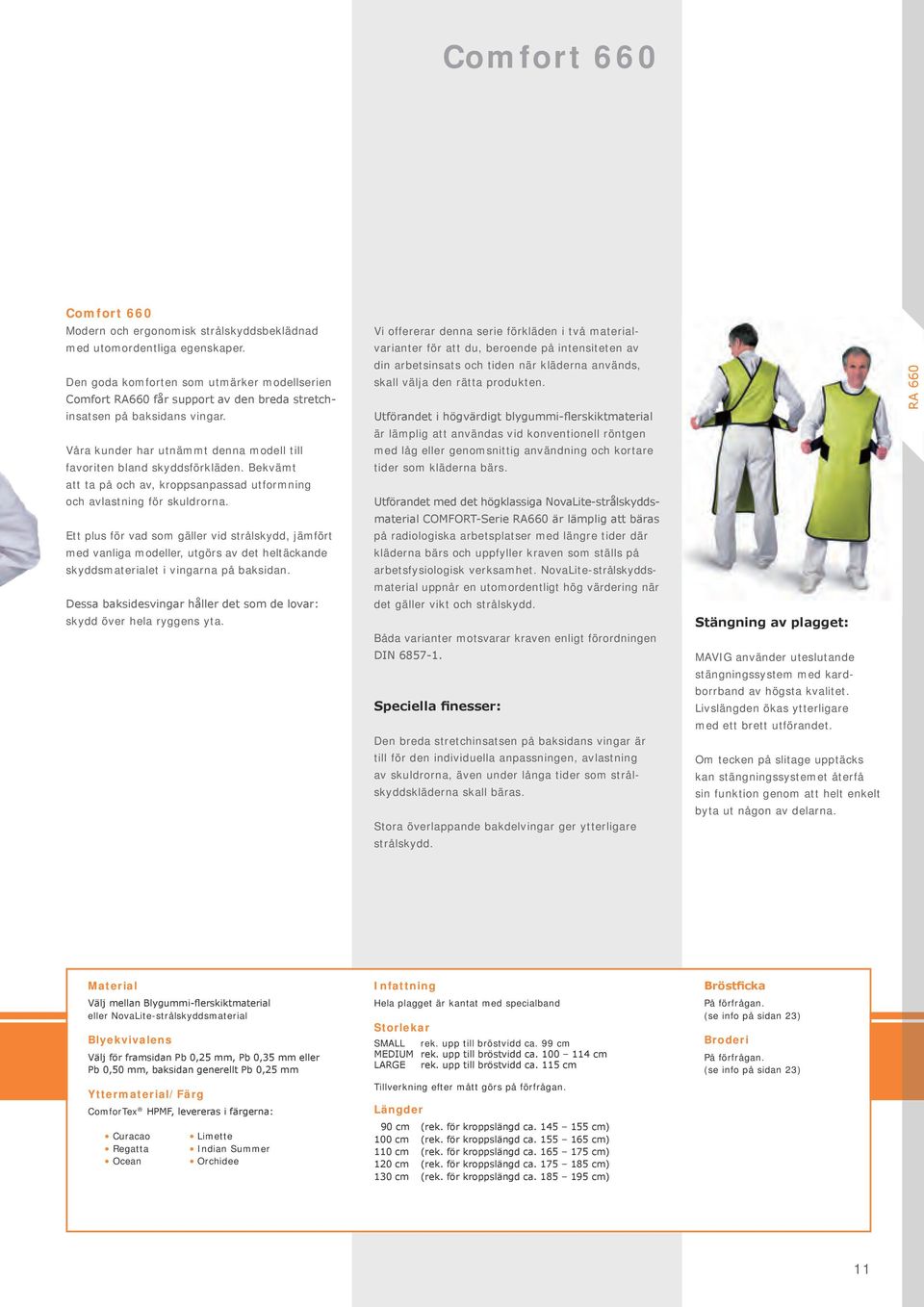

11 Comfort 660 Comfort 660 Modern och ergonomisk strålskyddsbeklädnad med utomordentliga egenskaper. Den goda komforten som utmärker modellserien Comfort RA660 får support av den breda stretchinsatsen på baksidans vingar. Våra kunder har utnämmt denna modell till favoriten bland skyddsförkläden. Bekvämt att ta på och av, kroppsanpassad utformning och avlastning för skuldrorna. Ett plus för vad som gäller vid strålskydd, jämfört med vanliga modeller, utgörs av det heltäckande skyddsmaterialet i vingarna på baksidan. Dessa baksidesvingar håller det som de lovar: skydd över hela ryggens yta. Vi offererar denna serie förkläden i två materialvarianter för att du, beroende på intensiteten av din arbetsinsats och tiden när kläderna används, skall välja den rätta produkten. Utförandet i högvärdigt blygummi-flerskiktmaterial är lämplig att användas vid konventionell röntgen med låg eller genomsnittig användning och kortare tider som kläderna bärs. Utförandet med det högklassiga NovaLite-strålskyddsmaterial COMFORT-Serie RA660 är lämplig att bäras på radiologiska arbetsplatser med längre tider där kläderna bärs och uppfyller kraven som ställs på arbetsfysiologisk verksamhet. NovaLite-strålskyddsmaterial uppnår en utomordentligt hög värdering när det gäller vikt och strålskydd. Båda varianter motsvarar kraven enligt förordningen DIN Speciella finesser: Den breda stretchinsatsen på baksidans vingar är till för den individuella anpassningen, avlastning av skuldrorna, även under långa tider som strålskyddskläderna skall bäras. Stora överlappande bakdelvingar ger ytterligare strålskydd. Stängning av plagget: MAVIG använder uteslutande stängningssystem med kardborrband av högsta kvalitet. Livslängden ökas ytterligare med ett brett utförandet. Om tecken på slitage upptäcks kan stängningssystemet återfå sin funktion genom att helt enkelt byta ut någon av delarna. RA RA Material Infattning Bröstficka Välj mellan Blygummi-flerskiktmaterial eller NovaLite-strålskyddsmaterial Blyekvivalens Välj för framsidan Pb 0,25 mm, Pb 0,35 mm eller Pb 0,50 mm, baksidan generellt Pb 0,25 mm Hela plagget är kantat med specialband Storlekar SMALL rek. upp till bröstvidd ca. 99 cm MEDIUM rek. upp till bröstvidd ca cm LARGE rek. upp till bröstvidd ca. 115 cm På förfrågan. (se info på sidan 23) Broderi På förfrågan. (se info på sidan 23) Yttermaterial/Färg ComforTex HPMF, levereras i färgerna: Curacao Regatta Ocean Limette Indian Summer Orchidee Tillverkning efter mått görs på förfrågan. Längder 90 cm (rek. för kroppslängd ca cm) 100 cm (rek. för kroppslängd ca cm) 110 cm (rek. för kroppslängd ca cm) 120 cm (rek. för kroppslängd ca cm) 130 cm (rek. för kroppslängd ca cm) 11

12 STRÅLSKYDDSKLÄDER Säkerhet och ergonomi tydlig minskning av viktbelastningen för rygggraden svalare tack vare det tvådelade utförandet ideal passform, högsta komfort Curacao Regattta Orchidee Yttermaterial ComforTex HPMF Ocean Indian Summer Limettte Balance 631 Denna modell uppfyller DIN EN , DIN EN , DIN och strålskyddsbestämmelsen! Självklart innehar MAVIGs strålskyddskläder även det erforderliga EG-typkontrolltestet och certifiering enligt PSA 89/686/EEC (CE/PSA). MAVIG-strålskyddskläder ger köparen vissheten att ha följt alla lagliga och gällande föreskrifter. 12

13 Balance 631 Balance 631 Speciella finesser skiljer denna modell signifikant från de hittills kända tvådelade modellerna. Med komplett överlappande framdelar uppnås blyekvivalenser på Pb 0,35 mm eller 0,50 mm på framsidan och skapar därmed förutsättningen för Balance-seriens förvånansvärt höga komfort: bästa viktfördelning, en hög smidighet i materialet och flexibilitet. Avlastning för ryggen En elastisk del i kjolens ryggparti möjliggör att lättare kunna röra sig under det dagliga arbetet. Kjolens vidd kan varieras genom att använda sig av insatser med olika bredd. Med dragkedjelåsning är det enkelt att byta insatserna. Kjolen har förutom ett säkert kardborrlås en bred gördel av textilband. Kjolen säkras dessutom i den nedre delen med ett snäpplås. RA RA Idealisk strålskydd fås genom de insatta, med färgerna utmärkta säkerhetszonerna. En elastisk del av kjolens ryggparti gör det lätt att hålla kroppen rak. Denna del av kjolen stöttar utan att begränsa rörelserna och ger dessutom en optimal och säker passform. Utförandet med det förstklassiga NovaLite-strålskyddsmaterialet uppfyller arbetsfysiologiska krav som ställs på radiologiska arbetsplater där skyddskläder skall bäras under längre tider. Lätt att röra på sig... För att få större rörelsefrihet har kjolen en urskärning. Självklart kommer knäna att vara optimalt skyddade även i fortsättningen både framifrån och från sidorna. Mera säkerhet med passformen... Säkerhetszoner ger vissheten att man får optimalt skydd i alla situationer. På sidorna har både västen och kjolen vardera ett dubbelt lager med en bredd på 8 cm, på liknande sätt är även de vid snittföringen inte överlappande partierna i skulderområdet utformade. För att inte stå utan skydd när man plötsligt böjer sig framåt övertäcks kjolen av västens ryggparti med råge. Skydd för sköldkörteln... Idag känner vi till att sköldkörteln är strålningskänslig och därför behöver ett extraskydd. Det är därför självklart att bära ett extraskydd vid hög röntgenstrålning. Vi har tagit fasta på detta genom att vi har försett västen med tryckknappar för att kunna sätta fast sköldkörtel/bröstbenskyddet RA614. Den har speciellt designats för modellserien Balance RA631. (se separat avsnitt på sidan 22). Material NovaLite-strålskyddsmaterial Blyekvivalens Framsidan Pb 0,35 mm eller Pb 0,50 mm Baksidan generellt Pb 0,25 mm Yttermaterial/Färg ComforTex HPMF, levereras i färgerna: Curacao Regatta Ocean Infattning Limette Indian Summer Orchidee Hela plagget är kantat med specialband Storlekar X-SMALL rek. upp till bröstvidd 89 cm och midjeomfång 65 cm SMALL rek. upp för bröstvidd cm och midjeomfång cm MEDIUM rek. upp för bröstvidd cm och midjeomfång cm LARGE rek. upp för bröstvidd cm och midjeomfång cm X-LARGE rek. upp för bröstvidd cm och midjeomfång cm Tillverkning efter mått görs på förfrågan. Kjollängd Längd I = 70 cm rek. för kroppslängd upp till ca. 180 cm Längd II = 75 cm rek. för kroppslängd från ca. 181 cm Bröstficka På förfrågan. (se info på sidan 23) Broderi På förfrågan. (se info på sidan 23) Sköldskörtel- Bröstbenskydd Beställs efter behov: Modell RA614 Axelvaddar Ingår som standard till denna modell. 13

14 STRÅLSKYDDSKLÄDER Perfekt strålskydd: Reducering av viktbelastningen för ryggraden Idealisk passform, högsta komfort Kontinuerligt stöd genom det breda elastiska bältet utan att andningen påverkas Curacao Regattta Orchidee Yttermaterial ComforTex HPMF Ocean Indian Summer Limettte Synergy 632 Denna modell uppfyller DIN EN , DIN EN , DIN och strålskyddsbestämmelsen! Självklart innehar MAVIGs strålskyddskläder även det erforderliga EG-typkontrolltestet och certifiering enligt PSA 89/686/EEC (CE/PSA). MAVIG-strålskyddskläder ger köparen vissheten att ha följt alla lagliga och gällande föreskrifter. 14

15 Synergy 632 Synergy 632 Optimalt helskydd Helskyddsvarianter med hög vikt leder till me betydande fysisk belastning för bäraren. För att ändra på detta utvecklade vi en ny generation av strålskyddsrockar, den patenterade serien Synergy RA632. Synergy 632 är komfortabel med en bekväm och okomplicerad påklädning. Rocken stängs enkelt med ett kardborrlås. Ett elastiskt bälte gör att axlarna inte belastas. En variabel rad med tryckknappar gör att passformen kan ställas in på olika storlekar efter respektive midjemått. Avlastning för ryggen par excellence: Det elastiska bältet stöder kontinuerligt och minskar belastningen på axlarna, detta utan att en känsla av instängning uppkommer. Bältet kan sättas fast på rocken på en eller på båda sidorna. En rad med tryckknappar gör det möjligt att fastsättningen kan ske med hänsyn till bärarens midjemått. Lätt att röra på sig... För att få större rörelsefrihet har rocken en urskärning. Självklart kommer knäna att vara optimalt skyddade även i fortsättningen både framifrån och från sidorna. I den nedre delen har rocken försätts med ett snäpplås. RA RA Frontskyddet som behövs från ena sidosömmen till motsatta sidan uppnås genom med överlappande framdelar. Genom att använda dubbla textillager i de känsliga områdena får serien RA632 den erforderliga säkerhetszonen. Utförandet med det förstklassiga NovaLite-strålskyddsmaterialet säkerställer att arbetsfysiologiska krav uppfylls på arbetsplatser där skyddskläder måste bäras under längre tider. Säkerhet med passformen... På sidorna har rocken dubbla textillager med vardera 8 cm, på samma sätt som de vid tillskärningen överlappande konstruerade delarna inom skuldrornas område. Skydd för sköldkörteln... Sköldkörteln är ett organ som är strålkänsligt och behöver därför extra skydd. Därför är det praxis att vid strålningsintensiva undersökningar använda ett extra skydd. Rocken RA632 har som standard försetts med tryckknappar för att sätta fast vår sköldkörtel/bröstbenskydd RA614. Detta skydd har speciellt framtagits för vår serie Synergy RA632. (se separat information på sidan 22). Material NovaLite-strålskyddsmaterial Blyekvivalens Framsidan Pb 0,35 mm eller Pb 0,50 mm Baksidan generellt Pb 0,25 mm Yttermaterial/Färg ComforTex HPMF, levereras i färgerna: Curacao Regatta Ocean Infattning Limette Indian Summer Orchidee Hela plagget är kantat med specialband Storlekar X-SMALL rek. upp till ca. bröstvidd 89 cm SMALL rek. upp till ca. bröstvidd cm MEDIUM rek. upp till ca. bröstvidd cm LARGE rek. upp till ca. bröstvidd cm X-LARGE rek. upp till ca. bröstvidd cm Tillverkning efter mått görs på förfrågan. Längder 90 cm (rek. för kroppslängd ca cm) 100 cm (rek. för kroppslängd ca cm) 110 cm (rek. för kroppslängd ca cm) 120 cm (rek. för kroppslängd ca cm) 130 cm (rek. för kroppslängd ca cm) Stretchbälte Levereras inklusive passande Stretchbälte Bröstficka På förfrågan. (se info på sidan 23) Broderi På förfrågan. (se info på sidan 23) Sköldskörtel- Bröstbenskydd Beställs efter behov: Modell RA614 Axelvaddar Ingår som standard till denna modell. 15

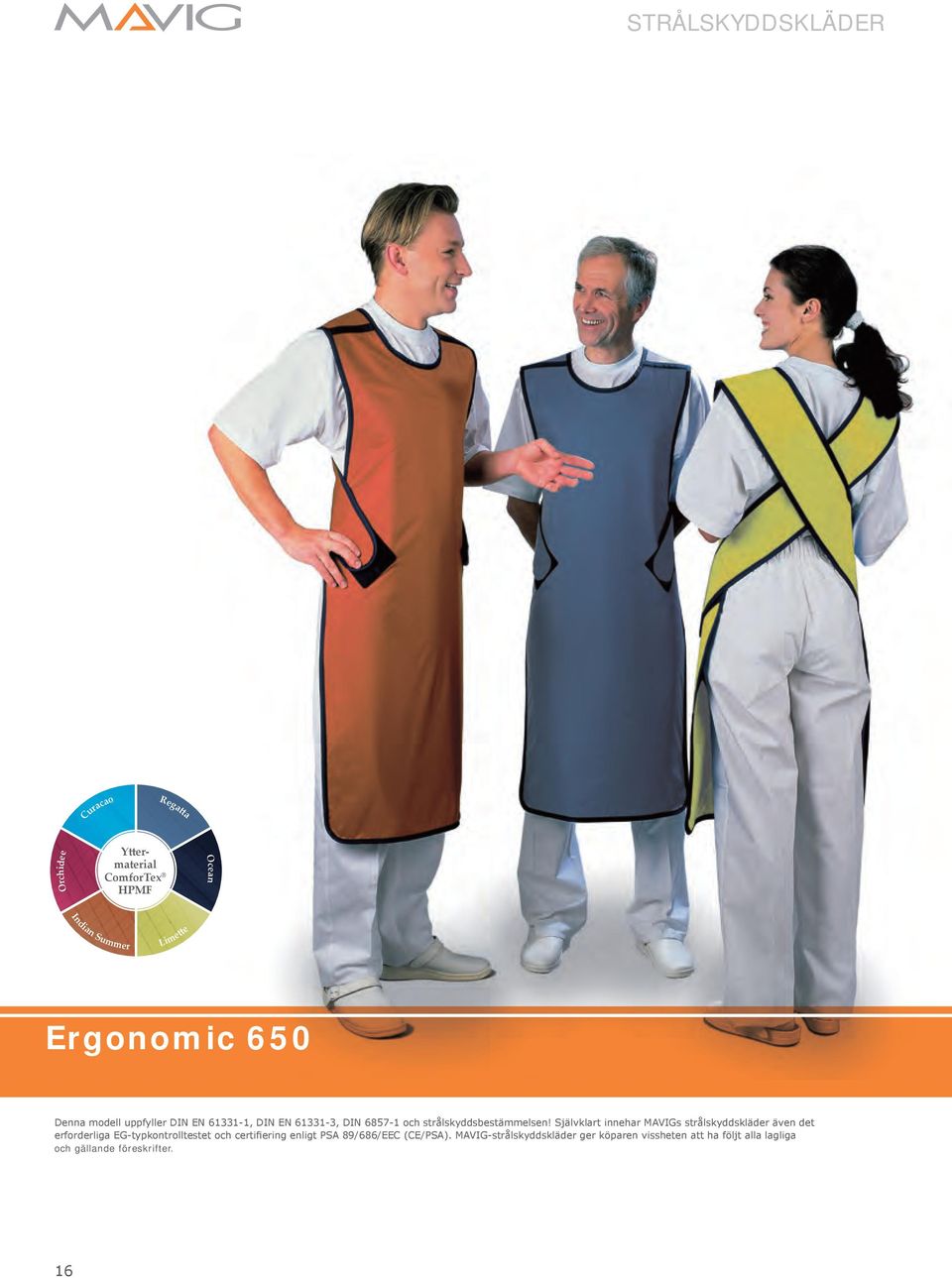

16 STRÅLSKYDDSKLÄDER Curacao Regattta Orchidee Yttermaterial ComforTex HPMF Ocean Indian Summer Limettte Ergonomic 650 Denna modell uppfyller DIN EN , DIN EN , DIN och strålskyddsbestämmelsen! Självklart innehar MAVIGs strålskyddskläder även det erforderliga EG-typkontrolltestet och certifiering enligt PSA 89/686/EEC (CE/PSA). MAVIG-strålskyddskläder ger köparen vissheten att ha följt alla lagliga och gällande föreskrifter. 16

17 Ergonomic 650 Ergonomic 650 Frontskydd i den tryggaste formen - detta betyder heltäckande skydd över hela framdelen och även för delar över ryggen, i översta delen, nedanför axelsömmen. Komfortabla breda korsband gör det enkelt att låta förklädet glida av under OP-rocken. Det är lätt genom att bara öppna kardborrlåsen i frontområdet. RA RA Den komfort som utmärker detta klassiska frontförkläde har vi kunnat öka på genom att göra några ändringar i den nya produktgenerationen. Modellserien RA650 med sitt speciella snittmönster har den särskilda fördelen att den kan täcka alla Standard-Konfektions-storlekar Utförandet med det förstklassiga NovaLite-strålskyddsmaterial uppfyller arbetsfysiologiska krav som ställs på radiologiska arbetsplatser där skyddsutrustningen skall bäras under längre tider. NovaLite-strålskyddsmaterial uppnår hög värdering vid bedömning av vikt och strålskydd-. Material NovaLite-strålskyddsmaterial Blyekvivalens Förklädet Pb 0,25 mm, Pb 0,35 mm eller Pb 0,50 mm Yttermaterial/Färg ComforTex HPMF, levereras i färgerna: Curacao Regatta Ocean Limette Indian Summer Orchidee Infattning Hela plagget är kantat med specialband Storlekar En storlek. Tillverkning efter mått görs på förfrågan. Längder 90 cm (rek. för kroppslängd ca cm) 100 cm (rek. för kroppslängd ca cm) 110 cm (rek. för kroppslängd ca cm) 120 cm (rek. för kroppslängd ca cm) Bröstficka På förfrågan. (se info på sidan 23) Broderi På förfrågan. (se info på sidan 23) 17

18 STRÅLSKYDDSKLÄDER Curacao Regattta Orchidee Yttermaterial ComforTex HPMF Ocean Indian Summer Limettte Classic 636 Denna modell uppfyller DIN EN , DIN EN , DIN och strålskyddsbestämmelsen! Självklart innehar MAVIGs strålskyddskläder även det erforderliga EG-typkontrolltestet och certifiering enligt PSA 89/686/EEC (CE/PSA). MAVIG-strålskyddskläder ger köparen vissheten att ha följt alla lagliga och gällande föreskrifter. 18

19 Classic 636 Classic 636 Den klassiska runtomskydd-varianten: en rock, som på framsidan stängs med en överlappning på cirka 15 cm. Vikten, som när det gäller strålskyddsförkläden trycker på axlarna, minskas här avsevärt genom axelkuddar. RA RA Tre kardborrlås på rockens framdel gör det enkelt att ta på sig rocken och göra en individuell anpassning. Rockens nedre del har en slits på sidan för att få större möjlighet att röra sig. Även denna rockserie kan kombineras med ett bälte: antingen med ett brett, elastiskt stretchbälte som kan avlasta ryggen, eller med en livrem. Stretchbältet kan med hjälp av tryckknappar sättas fast på rocken, där även höjden kan varieras. När rocken kombineras med en livrem fastsättes den på rocken med öglor. Utförandet med detförstklassiga NovaLite-strålskyddsmaterial uppfyller arbetsfysiologiska krav som ställs på radiologiska arbetsplatser där skyddsutrustningen skall bäras under en lämgre tid. NovaLite-strålskyddsmaterial uppnår hög värdering vid bedömning av vikten och strålskyddet. Material NovaLite-strålskyddsmaterial Blyekvivalens Framsidan Pb 0,35 mm eller Pb 0,50 mm Baksidan generellt Pb 0,25 mm Yttermaterial/Färg ComforTex HPMF, levereras i färgerna: Curacao Regatta Ocean Limette Indian Summer Orchidee Infattning Hela plagget är kantat med specialband Storlekar SMALL rek. upp till ca. bröstvidd 99 cm MEDIUM rek. upp till ca. bröstvidd cm LARGE rek. upp till ca. bröstvidd cm Tillverkning efter mått görs på förfrågan. Längder 90 cm (rek. för kroppslängd ca cm) 100 cm (rek. för kroppslängd ca cm) 110 cm (rek. för kroppslängd ca cm) 120 cm (rek. för kroppslängd ca cm) Bröstficka På förfrågan. (se info på sidan 23) Broderi På förfrågan. (se info på sidan 23) Stretchbälte Beställs efter behov: Modell RA632SG Livrem Beställs efter behov: Model RA636GG Axelvaddar Ingår som standard till denna modell. 19

20 STRÅLSKYDDSKLÄDER Curacao Regattta Orchidee Yttermaterial ComforTex HPMF Ocean Indian Summer Limettte Ensemble 637 Denna modell uppfyller DIN EN , DIN EN , DIN och strålskyddsbestämmelsen! Självklart innehar MAVIGs strålskyddskläder även det erforderliga EG-typkontrolltestet och certifiering enligt PSA 89/686/EEC (CE/PSA). MAVIG-strålskyddskläder ger köparen vissheten att ha följt alla lagliga och gällande föreskrifter. 20

21 Ensemble 637 Ensemble 637 Ett helskydd som är angenämt att ha på sig på grund av den optimala viktfördelningen mellan västen och kjolen. Just när det gäller axlarna är den ringa vikten av en separat väst en stor avlastning. Vid denna modellserie fungerar påtagningen utan problem och säkert med hjälp av kardborrlås i framdelen av västen och kjolen. I regel uppnås då en överlappning på cirka 15 cm, en förutsättning är dock att samtliga lås har stängts. Utförandet med det förstklassiska NovaLite-strålskyddsmaterialet säkerställer att arbetsfysiologiska krav uppfylls på arbetsplatser där skyddskläder måste bäras under längre tider. NovaLite-strålskyddsmaterial uppnår hög värdering vid bedömning av vikten och strålskyddet. RA RA Kjolen förses med ett midjebälte för att uppnå säker passform. Material NovaLite-strålskyddsmaterial Blyekvivalens Framsidan Pb 0,35 mm eller Pb 0,50 mm Baksidan generellt Pb 0,25 mm Yttermaterial/Färg ComforTex HPMF, levereras i färgerna: Curacao Regatta Ocean Limette Indian Summer Orchidee Infattning Hela plagget är kantat med specialband Storlekar SMALL rek upp till ca. bröstvidd 90 cm och midjemått 70 cm MEDIUM rek upp till ca. bröstvidd cm och midjemått cm LARGE rek upp till ca. bröstvidd cm och midjemått cm Tillverkning efter mått görs på beställning. Kjollängd Standard-kjollängd är 60 cm, på förfrågan görs även tillskärning med 70 cm eller individuell längd mot tillägg. Bröstficka På förfrågan. (se info på sidan 23) Broderi På förfrågan. (se info på sidan 23) 21

22 Sköldkörtel/Bröstbenskydd Sköldkörtel/Bröstbenskydd Sköldkörteln är strålningskänslig och är därför ett speciellt skyddsvärdigt organ i den mänskliga kroppen. I vårt program finns två varianter av sköldkörtel/ bröstbenskydd, båda utmärks genom förstklassig design och ideal passform, med strålningsskydd naturligtvis som viktigaste aspekt. Att bära ett motsvarande skydd vid dosisintensiva undersökningar skall därför alltid vara självklart. Sköldkörtel/Bröstbenskydd RA614 Med tryckknapp, passande för modellserierna RA631 och RA632. Sköldkörtel/Bröstbenskydd RA615 Passande för modellserien RA636, RA637, RA640, RA650 och RA660. Universella storlekar passar de flesta storlekar av halsen. Ett okomplicerad kardborrlås ger tillräckligt utrymme att anpassas till halsens mått. Hygienfodral För att uppfylla hygieniska krav rekommenderar vi att använda våra tvättbara Hygien-fodral som har tillverkats av det speciella ComforTex -HMPF materialet, i färgen Ocean. Hygienfodral Valet gör ni enligt kriteriet med vilken seriemodell av vår kollektion ni vill använda det aktuella skyddet. Material RA614 med NovaLite-strålskyddsmaterial RA615 med blygummi-flerskiktmaterial Blyekvivalens Skyddet Pb 0,50 mm Infattning Helt infattat med specialband Yttermaterial/Färg ComforTex HPMF, levereras i färgerna: Curacao Regatta Ocean Limette Indian Summer Orchidee Dessa modeller motsvarar DIN EN , DIN EN , DIN och strålskyddsbestämmelser! Självklart innehar MAVIGs strålskyddskläder även över erforderliga EG-typkontrolltestet och certifiering enligt PSA 89/686/EEC (CE/PSA RA615 RA614 MAVIG-strålskyddskläder ger köparen vissheten att ha följt alla lagliga och gällande bestämmelser. 22

23 BRODERI & ÄRM Broderi I många avseende är det bra att brodera på strålskyddskläderna för att visa att de tillhör en viss person eller avdelning. Vi erbjuder följande möjligheter: Broderi på en tape som fästes på vänstra axeln Broderi på bröstfickan Valfritt broderi på plagget Broderi på kjolens front Logotyper och olika typsnitt (t.ex. kyrilliska, arabiska alfabetet) RA 614/615 RA 631 Bröstficka Bröstfickan tillverkas allmänt som en påsatt insticksficka och fästes till vänster i brösthöjd. Ärm Till samtliga modellserier, med undantag för RA650, kan ärm väljas för att därigenom betydligt minska strålbelastningen för axelpartiet. Genom att använda ärmar, kommer den från sidan infallande strålningen att avsevärt reduceras. Detta ger även ett ökat skydd för bröstkörteln. MAVIG erbjuder två varianter, ett utförande med tryckknappar och ett där ärmarna är fastsydda. Man kan välja höger alternativt vänster ärm, eller båda. Hur du än väljer bestämmer du texten och vi tillverkar broderiet i toppkvalitet. Versala bokstäver är här standard för att få bättre läsbarhet. Standardblyekvivalensen är Pb 0,25 mm. Bokstavshöjden beror på textens längd och antalet textrader som behövs. 23

24 Strålskyddshandskar HS100 HS100 Sterila skyddshandskar med avskärmning mot sekundärstrålning HS100 Effektivt skydd för händera mot sekundärstrålning Sterila skyddshandskar från MAVIG med förmågan att avskärma mot sekundärstrålning möjliggör att optimera strålskyddsåtgärderna för den medicinska personalen. Viktig information till den lagfästa regleringen inom EU: Sterila skyddshandskar med avskärmningsverkan mot sekundärstrålning klassas som en personlig skyddsutrustning och registreras samtidigt som en medicinsk produkt. Därmed är för dessa produkter en konformitet till de två europeiska riktlinjerna 89/686/EEC (PSA) och 93/42/EEC (MPG) ett måste. Med MAVIG-produkten HS100 finns denna säkerhet: Våra skyddshandskar är korrekt certifierade och med de nämnda EU-riktlinjerna CE-konform. Genom framtagning av dessa handskar har en syntes av traditionellt motsatta kännetecken lyckats: hög avskärmningsfunktion, hög elasticitet, hög känslighet och skydd mot sekundär strålning. Att tydligt sänka ekvivalentdosen för strålningsexponerad medicinsk personal är inte endast på grund av sänkta gränsvärden för den effektiva dosen ett måste. Tanken att optimera strålskyddet leder till att greppa verje tillfälle för att minimera dosen genom strålningsexposition. MAVIG erbjuder med den strålningsabsorberande och sterila handsken HS100 en effektiv möjlighet att minska dosens värde i området av strålningsexpositionen. Anmärkningsvärd är den uppnådda skyddsfaktor 2 när handskarna används inom strålningsområdet (Röntgenrörspänning kv). DIN 6815 rekommenderar i tillägget A för personalen vid Angio/DSA, hjärtkatheter-undersökning och intraoperativa röntgenundersökning en eventuell Användning av kirurgiska handskar med strålningsavskärmning. Denna reduktion av dosen om >50% hjälper att verksamt minska risken. Artikelnummer Storlek 6.5 = HS10065 Storlek 7.5 = HS10075 Storlek 8.5 = HS10085 Storlek 7.0 = HS10070 Storlek 8.0 = HS10080 Storlek 9.0 = HS10090 Försäljningenheten är en praktisk box, som vardera innehåller 5 par handskar av samma storlek. Varje handske ligger i en steril förpackning med ett extra inlägg. Att insatsen är steril garanteras. Material Den höga avskärmningsfunktionen för våra handskar uppnås med metalloxider som inte innehåller bly. De speciella kvalitetskännetecknen för MAVIGs handskar HS100 finns på grund av användning av elastisk naturkautschuk vid tillverkningen. I produktionen säkerställs att proteinkoncentrationen hålls på möjligast lägsta nivå. Framstående användningsegenskaper samt en optimerat passform gör det nu enkelt att skydda sig med en känsla av säkerhet. Vattenlösliga proteiner som skulle kunna ge upphov till allergi dras bort från Latex så långt det är möjligt. Därför kan vi här tala om proteinfattiga Latexhandskar. 24

25 Strålskyddshandskar HS100 Handskar RA 631 Blyekvivalens:: Pb 0,03-0,04 mm Puderfri Proteinfattig naturkautschuk Utan blytillsats Ej toxisk Steril Övertygande grepp och känsla Hög elasticitet och extrem slitfasthet Kan levereras i olika storlekar Genomsnittligt mätvärde Röntgenrörspänning / Reduktion Reduktion av sekundärstrålning 60 kv / 63 % 80 kv / 53 % 100 kv / 46 % (Hud dosreduktion) Reduktion av effektiv strålning 80 kv / % Reduktionsegenskaperna bestämdes i ett brett strålknippe motsvaranda DIN EN Mätvärdet av huddosisreduktionen gäller för en nominal materialtjocklek av 0,30 mm. Egenskaper Användning Produkten skall klassificeras som en puderfri steril handske, som förutom de grundläggande egenskaperna som materialutförandet, täthet, dimensioner samt skydd mot kemikalier och mikroorganismer, visar en strålningsabsorberande funktion. Hög elasticitet tillsammans med en mycket god anatomisk passform resulterar i optimala arbetsbetingelser och kommer upp i nivån för högkvalitativa OP-handskar med ett samtidigt efektivt skydd mot sekundär röntgenstrålning. Handskarna övertygar genom sin höga känslighet och smidighet. Med mikrotextil belagda partier stöder greppsäkerheten även i fuktig miljö. Det mjuka och tänjbara materialet, den anatomiskt fördelaktiga passformen förebygger symptomer av trötthet och ger samtidigt optimala ergonomiska egenskaper. Handskarna kan bekvämt tas på. Tänjbarheten av materialet resulterar i att handskarna är stabila och slitfasta. Den upprullade kanten motverkar att handskarna slits upp vid påtagning. Handskarna är avsedda att skydda mot sekundärstrålning och ger då en effektiv skyddsverkan. Handskarnas användning inom ett primärstrålningsområde kan vid en automatisk doseffektreglering vara kontraproduktiv. Skulle ändock en användning inom primärstrålningsområdet blir aktuell skall den automatiska doseffektregleringen avstängas. Som en steril produkt är den avsedd för en engångsanvändning. 25

26 STRÅLSKYDDSHANDSKAR HS212/215 HS212 HS215 Strålskyddshandskar HS212 Vid en del arbetsuppgifter, som kräver intrång i det aktiva strålningsområdet eller omedelbar närhet av det aktiva strålningsfältet, kan det finnas tillfällen där vanliga strålskyddshandskar inte kan användas. Speciell för denna typ av händelse har vi konstruerat en typ av strålskyddshandskar, som i motsats till vanliga handskar har en öppen inneryta. Användaren kan vid besvärliga arbeten greppa med fingrarna inifrån handsken. Handens utsida och sidorna är vid dessa tillfällen ändock avskärmade mot strålningen. Strålskyddshandskar HS215 Blygummi-enskiktmaterial, utan sömmar, med upprullad kant i färgen beige och en totallängd på 40 cm. Storlek Konfektion Blyekvivalens (Pb/mm) 0,25 0,35 0,50 Small (III) 7 10 x x x Medium (II) x x x Large (I) x x x Den långa skaftlängden skyddar även den största delen av underarmen. Modellserien HS212 tillverkas i ett flexibelt och mjukt blygummi-flerskiktmaterial med Nappaflex-överdrag som är mycket lätt att hålla rent. I leveransen inkluderas ett par innerhandskar tillverkade av 100 % bomull. Som ytterligare en kvalitetsindikation har handskarnas insida belagts med ett foder av ren bomull. Säker påtagning och optimal passform garanteras genom två gummisnören, som löper över handens insidan och vidare över tummen. Blyekvivalens Storlek* (Pb/mm) Universal 0,25 x 0,35 x 0,50 x * Totallängd ca. 40 cm På grund av detta koncept täcker en standard-enhetsstorlek upp alla förekommande konfektionsstorlekar för handskar. 26

27 Strålskyddsvisir Ögonskydd RA 631 BRV501 BRV500 Strålskyddsvisir BRV500 / BRV501 BRV500 Heltäckning ända ned till hakan / BRV501 Skydd ner till kinden (med öppning för näsan). Speciellt framtagen för att skydda medicinisk personal vid radiologiska arbetstillfällen. Optimalt för att skydda ögonlinsen mot sekundärstrålning. Vid användning av visir reduceras kraftigt strålningsbelastningen för ögonen och stora delar av ansiktet. (se tabell). Våra visirers kvalitetsegenskaper gör de idealiska att användas i den medicinska miljön: Blyekvivalens (Vikt): BRV500 Pb 0,10 mm (ca. 525 g) BRV501 Pb 0,10 mm (ca. 505 g) Certifierat enligt 89/686/EEC personlig skyddsutrustning, Kategori III Individuellt justerbar storlek och passform Många möjligheter för att anpassa till ansiktsformen Enkelt att justera genom att trycka och vrida Pivot-mekanism för att få en glidsäker passform Komfortabel, utbytbar och tvättbar stoppning Böjt blyakrylglas med Pb 0,10 mm Genom att omsorgsfullt välja materiallet allergi till ett minimum Röntgenröretsspänning Strålningsreduktion 50 kv 96,9 % 60 kv 94,4 % 80 kv 86,3 % 100 kv 80,0 % 120 kv 75,0 % På visirer kan tyvärr inte någon slipning göras. 27

28 Strålskyddsglasögon "Ögonskydd enligt teknikens senaste rön BR126 - Design: Cocoa / Light Blue BR126 - Design: Silver Bronze / Orange BR126 Modellerna BR126 & BR127 har speciella egenskaper: Bågar av högvärdigt plastmaterial med hög stabilitet ett väl avvägt förhållande mellan lättheten och stabiliteten fullständigt avkall att använda uppmjukningsämnen vid framställning samt största möjliga avsaknad av allergiframkallande ämnen vid val av grundämnen formgivning och material hjälper till att undvika skaderisker lätt att rengöra och kraftigt motstånd mot inverkan av kemiska ämnen (desinfektionsmedel) robusta och hållbara lackeringsskikt Modell BR126 finns i två bågstorlekar (small/medium och large) att välja emellan. Med den till anatomin harmonisk anpassade formgivningen fås en mycket god passform. Denna glasögonmodells koncept tar hänsyn till utvidgade skyddszoner på sidan genom motsvarande inlägg i bågen. Leverans sker med etui, huvudband och rengöringsduk. Blyekvivalens: Front- / sidoskydd (Vikt) Pb 0,50 mm / 0,50 mm (ca. 70 g) Pb 0,75 mm / 0,50 mm (ca. 80 g) Kan även levereras med antireflexskydd (förutom till progressiva glas). Vi utför gärna korrektionsslipningar åt er: enkla, bifokala eller progressiva MAVIG använder uteslutande strålskyddsglas av högsta kvalitet. Detta garanterar bästa transmissionsvärden och hög säkerhet mot glasbrott. Den ideala kompositionen av kemiska ämnen och beprövade produktionsprocesser resulterar i maximal strålningsabsorption vid en absolut homogen fördelning av tillsatsämnen. 28

29 KataraKtrisk "Början av linsens grumlighet, förorsakat av strålning, kan efter dagens kunskaper redan uppstå efter en strålningsexposition 1) 2) av 0,5 Gy." Ögonskydd RA 631 "Oberoende om strålningsdosen uppstår akut eller fördröjd kommer verkningen att vara kumulativ, enstaka doser ackumuleras." 1) BR127 - Design: Terrablack BR127 Avgörande för att skyddsglasögonen sitter perfekt är att storleken passar individuellt. För en smal ansiktsform är bågar av storformat inte lämpliga. Här rekommenderas modell BR127. Den ger perfekt täckande skydd på sidan om ögat som åstadkomms genom glasens storlek och genom den speciella radien. Leverans sker med etui, huvudband och rengöringsduk. Blyekvivalens: (Vikt) Pb 0,50 mm (ca. 65 g) Pb 0,75 mm (ca. 75 g) Katarakt-Info broschyr Ytterligare och utförligare information angående detta tema kan ni få i vår separata flyer Cataract risk. Var god kontakta oss: MAVIG GmbH Adress: Stahlgruberring Munich Tyskland Tel.: +49 (0) 89 / Fax: +49 (0) 89 / info@mavig.com Kan även levereras med antireflexskydd (förutom till progressiva glas). Web: Vi utför gärna korrektionsslipningar åt er: enkla, bifokala eller progressiva 1) SSK: Strålningsinducerade katarakt, rekommendation av strålskyddskommissionen med vetenskaplig bakgrund [Konferens]. - Bonn, maj 14th, Bd Strålkommisionens sammaträde den 14 maj, S. 9, 18, 21 2) Strålskyddsförordning: Förordning gällande skydd mot skador genom ionisierande strålar [Förordninh]. - oktober S. 31, 32, 34 29

30 Strålskyddsglasögon Ögonskydd enligt teknikens senaste rön BR128 - Design: Ebony / Graphite BR128 - Design: White / Sand BR128 Modellerna BR128 & BR129 har speciella egenskaper: Bågar av högvärdigt plastmaterial med hög stabilitet ett väl avvägt förhållande mellan lättheten och stabiliteten fullständigt avkall att använda uppmjukningsämnen vid framställning samt största möjliga avsaknad av allergiframkallande ämnen vid val av grundämnen formgivning och material hjälper till att undvika skaderisker lätt att rengöra och kraftigt motstånd mot inverkan av kemiska ämnen (desinfektionsmedel) robusta och hållbara lackeringsskikt När en del andra bågar är för små, erbjuder den rymliga BR128 ett plus i utrymmet. Det mycket effektiva skyddet på sidan mot ögat åstadkomms genom glasens storlek och den speciella radien. Leverans sker med etui, huvudband och rengöringsduk. Blyekvivalens: (Vikt) Pb 0,50 mm (ca. 65 g) Pb 0,75 mm (ca. 75 g) Kan på begäran även levereras med intireflexskydd. Inslipningar kan tyvärr inte göras i denna modellserie på grund av den höga böjningsgraden. MAVIG använder uteslutande strålskyddsglas av högsta kvalitet. Detta garanterar bästa transmissionsvärden och hög säkerhet mot glasbrott. Den ideala kompositionen av kemiska ämnen och beprövade produktionsprocesser resulterar i maximal strålningsabsorption vid en absolut homogen fördelning av tillsatsämnen. 30

31 Strålskyddsglasögon Ögonskydd RA 631 BR129 - Design: Ice Blue / Yellow BR129 - Design: Titanium / Fire BR129 Modell BR129 är optimerad till den individuella ansiktsgeometrin. Bågens utformning gör att den är universellt passande. Den mycket effektiva avskärmningen på sidan mot ögat åstadkoms genom glasens storlek och den speciella radien. Leverans sker med etui, huvudband och rengöringsduk. Blyekvivalens: (Vikt) Pb 0,50 mm (ca. 55 g) Pb 0,75 mm (ca. 65 g) Kan på begäran även levereras med intireflexskydd. Inslipningar kan tyvärr inte göras i denna modellserie på grund av den höga böjningsgraden. 31

32 Strålskyddsglasögon "Traditionella standardserier" BR115 - Färg: Black BR118 - Färg: Taupe BR115 BR118 Strålskyddsglasögon med plastbåge. Levereras med etui och ett mjukt glasögonband. Blyekvivalens (Vikt): Pb 0,75 mm (ca. 110 g) ALevereras i färgen: Black Korrekturslipningar inte möjligt hos denna modell Strålskyddsglasögon med plastbåge och stoppning på skalmändarna. Levereras med ett etui och ett mjukt glasögonband. Blyekvivalens (Vikt): Pb 0,75 mm (ca. 60 g) Levereras i färgerna: Taupe, blue, black, silver Korrekturslipningar med enkel- och bifokalglas är möjliga Det enligt lag fastställda gränsvärde per år för ögonlinser är 150 msv (Millisievert) för yrkesmässigt strålningsexponerade personer över 18 år. Röntgenförordningen (RöV) kräver utöver detta fastställde gränsvärde, ett minimum enligt vilket strålbelastningen, som understiger detta gränsvärde, skall hållas så liten som möjlgt. 32

33 Strålskyddsglasögon Ögonskydd RA 631 BR119 - Färg: Silver BR178 - Färg: White transparent BR119 BR178 Strålskyddsglasögon med plastbåge och stoppning på skalmändarna. Levereras med etui och ett mjukt glasögonband. Blyekvivalens (Vikt): Pb 0,75 mm (ca. 65 g) Levereras i färgerna: Red, black, silver Korrekturslipningar är möjliga med enkel- och bifokalglas Strålskyddsglasögon med plastbåge och justerbart glasögonband. Levereras med etui. Blyekvivalens (Vikt): Pb 0,75 mm (ca. 100 g) Levereras i färgen: White transparent Korrekturslipningar inte möjligt hos denna modell 33

34 Strålskyddsglasögon Traditionella standardserier BR310 - Färg: Tortoise BR321 - Färg: Bronze BR310 BR321 Plastbåge i attraktiva bruntoner med individuellt anpassningsbara silikon-näskuddar. Levereras med ett etui och ett mjukt glasögonband. Galvaniserad metallbåge i färgen bronze med individuellt anpassningsbara silikon-näskuddar. Levereras med ett etui och ett mjukt glasögonband. Blyekvivalens (Vikt): Pb 0,75 mm (ca. 90 g) Skyddsglas på sidan med Pb 0,75 mm Korrekturslipning är möjlig med enkel- och bifokalglas Blyekvivalens (Vikt): Pb 0,75 mm (ca. 65 g) Sidoskydd med Pb 0,50 mm (på insidan upp till skalmhöjden belagt med skyddsmaterial) Korrekturslipning är möjlig med enkel- och bifokalglas Det enligt lag fastställda gränsvärde per år för ögonlinser är 150 msv (Millisievert) för yrkesmässigt strålningsexponerade personer över 18 år. Röntgenförordningen (RöV) kräver utöver detta fastställde gränsvärde, ett minimum enligt vilket strålbelastningen, som understiger detta gränsvärde, skall hållas så liten som möjlgt. 34

35 Strålskyddsglasögon Ögonskydd RA 631 BR322 - Färg: Gold BR331 - Färg: Blue-transparent BR322 BR331 Galvaniserad metallbåge i färgen gold med individuellt anpassningsbara silikon-näskuddar. Levereras med ett etui och ett mjukt glasögonband. Plastbåge i transparent design intonat med blå färg. Levereras med ett etui och ett mjukt glasögonband. Blyekvivalens (Vikt): Pb 0,75 mm (ca. 70 g) (på insidan upp till i höjd med skalmarna belagt med skyddsmaterial) Korrekturslipning är möjlig med enkel- och bifokalglas Blyekvivalens (Vikt): Pb 0,75 mm (ca. 85 g) Sidskydd Pb 0,50 mm (på insidan upp till i höjd med skalmarna belagt med skyddsmaterial) Korrekturslipning är möjlig med enkel- och bifokalglas Med rekommendationer i april 2011 ger IRCP rådet att ytterligare göra en dramatisk sänkning av gränsvärdena. Den årliga ögonlinsdosen inom kontrollområdet får inte överstiga mer än 20 msv, som ett genomsnitt över 5 år. Inte något år får dosen dock ligga över värdet 50 msv. 35

36 strålskydd - PATIENT Väggupphängning modell AW417 Gonadförkläden levereras även som ett komplett set i alla fyra storlekar, eller som ett komplett set med alla 4 storlekar, inklusive väggupphängningen. Gonadförkläde RP643 På ett plagg som dagligen används ställs extra stora krav på materialets kvalitet och utförande, men plagget skall även vara funktionellt. MAVIGs gonadförkläden i serien RP643 har allt detta och ännu mer. Det flexibla bältet kan justeras så att det passar varje kroppsstorlek. Patientfrekvensen i dagens radiologiska verksamhet är hög och därför krävs att snabbt och praktisk kunna ta på och ta av strålskyddet. Enklare än med spännbygeln i vår serie RP643 kan det inte gå. Vid tillverkning av våra Gonadförkläden använder vi endast högvärdigt, flexibelt blygummi-flerskiktmaterial. Bästa strålskyddsegenskaper är en självklar förutsättning. För att förvara Gonadförkläden på ett både skonande I sätt rekommenderar vi att använda det speciellt framtagna väggupphängningssystem AW417. Översiktligt upphängd väljer du på en gång den rätta storleken för patienten och tar med ett enda grepp det passande förkläde ur väggsystemet, utan att behöva flytta framför eller bakom hängande förkläden. Material Blygummi-flerskiktmaterial Blyekvivalens Skydd Pb 0,50 mm Infattning Kantat med specialband Storlekar S - för småbarn, täckning i format 25 x 20 cm (HxB) M - för barn, täckning i format 30 x 30 cm (HxB) L - för vuxna, täckning i format 37 x 40 cm (HxB) X - för vuxna, täckning i format 40 x 45 cm (HxB) Yttermaterial/Färg ComforTex HPMF AW417 levereras model i färgerna: wall mount Curacao Regatta Ocean Limette Indian Summer Orchidee Teddy design Denna modell motsvarar DIN EN , DIN EN , DIN och strålskyddsförordningen! Självklart är MAVIG strålskyddskläder även certifierade enligt MPG 93/42/EEC (CE/MPG). MAVIG-strålskyddskläder har du en garanti att alla gällande säkerhetsföreskrifter uppfylls. 36

37 PATIENTSKydd Patientskydd RP689 Detta mångsidigt användbara skydd för patienten är ett måste i en radiologisk praktik. Målinriktat skydd för dina patienter, kombinerat med en okomplicerat hantering. Formatet väljs efter syftet med behandlingen dina möjligheter är här praktiskt taget närmast obegränsade. Även en komplettering med kardborrband eller en individuellt utformat passform efter dina förslag kan alltid göras. RP 643/689 RA 631 Vid tillverkning av vårt MAVIG-patientskydd modell RP689 används uteslutande högvärdigt, flexibelt blygummi-flerskiktmaterial med bästa strålskyddsegenskaper. Material Blygummi-flerskiktmaterial Blyekvivalens Skydd i Pb 0,50 mm eller Pb 1,00 mm Infattning Kantat med specialband Format Våra standard materialbredd är 60 och 90 cm, längden bestämmer du. Självklart kan du även välja ett tillverkningssnitt som avviker från standardbredden. Vi är här helt och hållet flexibla för dina förslag. TIPS När du väljer patientskydd får du inte tro att ett större patientskydd ger mera skydd. Tänk på att patientskydden också måste hanteras av av dig och att storleken står i direkt relation till vikten. Strålskyddet, som är effektivt för dina patienter, avser de på det diagnostiska fältet angränsande delar av kroppen; således innebär detta att du även borde klara skyddsbehoven med ett flertal, något mindre patientskydd, som du även kan använda i kombination med varandra. Yttermaterial/Färg ComforTex HPMF levereras i färgerna: Curacao Regatta Ocean Limette Indian Summer Orchidee Teddy design 37
