1 Markis & Persiennfabriken AB Arabygatan Växjö Tel: Fax: Fasadpersienner sv/ Sol. Ljus. WAREMA. 1

2 Fasadpersienner för individuella solskydd. Som tillverkare av solskyddsprodukter för byggnader och rum skapar WAREMA framtidens lösningar. Lösningar som övertygar tekniskt och som är helt anpassade till de individuella krav som ställs på just er fastighet. På så sätt bidrar vi till att förbättra energiförbrukningen i byggnader och människornas livskvalitet och därmed till att fastigheten behåller sitt värde. I den här broschyren vill vi ge er en första inblick i vårt stora sortiment av fasadpersienner och hur de kan användas. 2

3 WAREMA presenterar sig 2-9 Energieffektivitet Monteringssituationer Översikt fasadpersienner Fasadpersienner Fasadsystempersienner Fasadpersienner för fönstersystem Utanpåliggande fasadpersienner Ovanpåliggande fasadpersienner för nybyggnader Sneda fasadpersienner Persienner med ljusstyrning Allmän information Lamellgeometri Lamellfärger Selektiva fasadpersienner Stegband 36 Paneler Sidskenor Sidskenhållare Linstyrning Underlister Drivenheter Styrsystem

4 Passande produkter för ert drömhus.

5 Solskydd på byggnader och inomhus - det är det vi på WAREMA utvecklar och tillverkar. Vi är ett familjeföretag med säte i Tyskland, vilket ger oss en säker och stabil grund att stå på i vårt arbete. Den viktigaste förutsättningen för en god relation med kunden är ett ärligt och gott samarbete. Våra tankar och handlingar utgår alltid från kundnyttan. Därför erbjuder vi ett ständigt växande sortiment av produkter och tjänster som är anpassade till kundernas behov. Förstklassig kvalitet och innovationsrikedom har gjort oss till marknadsledande på området solskydd. Våra produkter utmärker sig genom unik hållbarhet och har ett mycket gott anseende i branschen. Byggherrar kan vi erbjuda breda möjligheter för solskydd både inomhus och utomhus - både genom våra befintliga produkter och genom individuella speciallösningar. Utifrån gällande regler för energieffektivitet och utvecklingen av standarder för byggbranschen garanterar vi att ni får kompetent rådgivning och uttömmande information om våra produkter. Men naturligtvis känner vi inte bara ansvar gentemot våra kunder utan även gentemot miljön. Därför testas alla material inte bara med avseende på kvalitet utan även med avseende på hur väl de kan återvinnas. 5

6 Solskydd från A till Ö. Fasadpersienner Jalusier fasadpersienner fasadpersienner för fönstersystem fasadsystempersienner utanpåliggande fasadpersienner ovanpåliggande fasadpersienner för nybyggnader sneda fasadpersienner designfasadpersienner vindtåliga fasadpersienner system för ljusstyrning utanpåliggande jalusier ovanpåliggande jalusier vertikala jalusier säkerhetsjalusier solcellsjalusier Terrassmarkiser Solsegel Terrasstak vikarmsmarkiser kassettmarkiser vinterträdgårdsmarkiser sidomarkiser korgmarkiser solsegel terrasstak 6

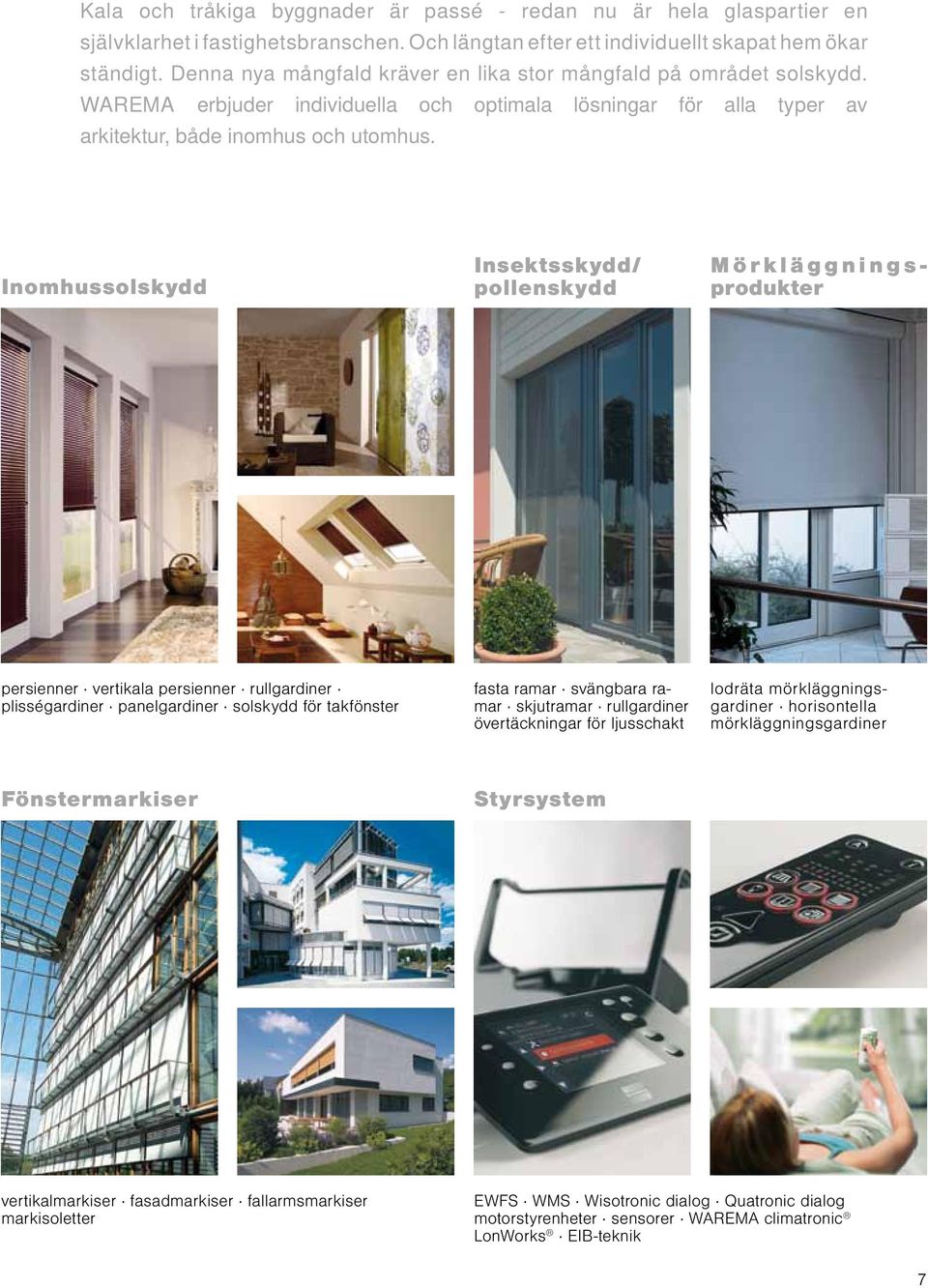

7 Kala och tråkiga byggnader är passé - redan nu är hela glaspartier en självklarhet i fastighetsbranschen. Och längtan efter ett individuellt skapat hem ökar ständigt. Denna nya mångfald kräver en lika stor mångfald på området solskydd. WAREMA erbjuder individuella och optimala lösningar för alla typer av arkitektur, både inomhus och utomhus. Inomhussolskydd Insektsskydd/ pollenskydd M ö r k l ä g g n i n g s - produkter persienner vertikala persienner rullgardiner plisségardiner panelgardiner solskydd för takfönster fasta ramar svängbara ramar skjutramar rullgardiner övertäckningar för ljusschakt lodräta mörkläggningsgardiner horisontella mörkläggningsgardiner Fönstermarkiser Styrsystem vertikalmarkiser fasadmarkiser fallarmsmarkiser markisoletter EWFS WMS Wisotronic dialog Quatronic dialog motorstyrenheter sensorer WAREMA climatronic LonWorks EIB-teknik 7

8 Planera solskyddet och spara energi vår service på Internet.

9 Moderna solskyddssystem har en enorm potential när det gäller att skydda klimatet och använda fossila bränslen på ett sparsamt sätt. Om sådana system används konsekvent kan man spara upp till 40 % av den energi som tidigare användes för värme, belysning och luftkonditionering. Mer information om hur det exakt går till, vilka åtgärder som är särskilt effektiva och vilket statligt stöd som eventuellt finns för dessa finns på vår hemsida under Dessutom finns även skugghuset, som ger er en exakt bild över vilka möjligheter som finns för att på bästa sätt skapa behaglig skugga i ert hus. Med hjälp av solskyddsplaneringsverktyget kan ni testa att installera våra produkter virtuellt och det på ert eget hus! Klicka bara under 9

10 Öka energieffektiviteten med ett solskydd från WAREMA. Ny energisparförordning EnEV 2009 Sedan 1 januari 2007 gäller energisparförordningen (EnEV 2007). När denna förordning trädde i kraft blev det obligatoriskt med energideklarationer för nybyggnader och befintliga fastigheter. Man måste alltså kunna bevisa att fastigheten inte överskrider den tillåtna årsförbrukningen av energi för uppvärmning, varmvatten, ventilation och kylning av. Den 1 oktober 2009 trädde den förstärkta EnEV 2009 i kraft, enligt vilket den övre gränsen för tillåten energiförbrukning sänktes med ytterligare 30 %. Kraven på värmeskydd har dock höjts med 15 % jämfört med EnEV För att kunna uppfylla den nya energisparförordningen krävs att energiförbrukningen för uppvärmning och kylning samt för konstgjord belysning sänks betydligt. Genom att konsekvent skugga byggnaden med solskyddsprodukter från WAREMA kan man uppfylla många av kraven i EnEV Mer information om detta finns på följande sidor. 10

11 Möjlig besparing med hjälp av solskydd 100 % 75 % utomhus inomhus I Europa används runt 40 % av energin till belysning, uppvärmning, kylning och ventilation i byggnader. Hälften av förbrukningen går åt bara till uppvärmning. Med ett effektivt solskydd kan man enligt en studie gjord av Europeiska Solskyddsorganisationen (ES-SO) spara nära 110 miljoner ton CO 2 bara i Centraleuropa. Framför allt med tanke på energisparförordningen 2009 (ENEV, 2009) och konsekvenserna av detta för byggherrar och fastighetsägare är detta ett viktigt ämne. 50 % Allt större glas- och fönsterpartier ger solen mer och mer yta att lysa genom - vilket leder till att rummen blir allt varmare. Vintertid försvinner allt mer av värmen ut genom glaspartierna. Med ett solskydd från WAREMA kan man minska värmeutstrålningen, förhindra att rummen värms upp och utnyttja dagsljuset så att man inte behöver använda något konstgjort ljus dagtid. 25 % 0 % Minskning av kyllasten Minskning av värmelasten Minskning av energiförbrukningen för konstgjord belysning 11

12 Monteringssituationer Beroende på typ av fasadmaterial finns en uppsjö av olika monteringssituationer för WAREMA:s fasadpersienner. Eftersom inte alla fasadpersienner i vårt sortiment lämpar sig för alla typer av monteringssituationer finns på följande sidor en översikt över olika möjligheter för olika typer av fasadmaterial, och tillhörande särskilda egenskaper när det gäller WAREMA:s sortiment. Murbruk med värmeisoleringssystem Typer som kan användas: Fasadpersienner för fönstersystem Fasadpersienner Utanpåliggande fasadpersienner Ovanpåliggande fasadpersienner för nybyggnader Monolitiskt fasadmaterial Typer som kan användas: Fasadpersienner Ovanpåliggande fasadpersienner för nybyggnader Utanpåliggande fasadpersienner Sneda fasadpersienner 12

13 Murbruk med kallfasad Typer som kan användas: Fasadpersienner Utanpåliggande fasadpersienner Ovanpåliggande fasadpersienner för nybyggnader 13

14 Monteringssituationer Tvåskiktsputs Fasadpersienner Utanpåliggande fasadpersienner Fasadpersienner för fönstersystem Ovanpåliggande fasadpersienner för nybyggnader Fasader med stående träreglar Typer som kan användas: Fasadpersienner Utanpåliggande fasadpersienner Fasadpersienner för fönstersystem Ovanpåliggande fasadpersienner för nybyggnader 14

15 Stolpregelfasader/vinterträdgårdar Typer som kan användas: Fasadpersienner Fasadsystempersienner Montering inomhus Typer som kan användas: Persienner med ljusstyrning Fasadpersienner 15

16 Fasadpersienner För individuell utformning av fasaden. Fasadpersienner kan monteras som vackra och praktiska element på nästan alla typer av fasader. Tack vare ett brett utbud av olika typer av lameller, alltifrån standardlameller till vindtåliga element, kan de nästan överallt anpassas till just era individuella önskemål. Fasadpersienner kan användas både som värmeskydd och bländskydd. Dessutom är fasadpersienner med speciella mörkläggningslameller perfekta att använda för mörkläggning. Produktfördelar Mycket flexibelt användbara tack vare en enorm variationsrikedom Finns även i vindtåligt utförande för användning på särskilt vindutsatta platser - upp till vindstyrka 10 Egenskaper Gränsvärden: max. bredd: mm max. höjd: mm max. yta: 25 m² Lameller: kantfalsade 60/80 mm, platta lameller 60/80/100 mm, mörkläggningslameller 73/90/93 mm Finns med funktion för dagsljuslänkning (TLT) Drivning: 230 V mittmonterad motor, solcellsdrift, vev Monteringssituation Stolpregelfasad/vinterträdgård Framför fasaden På undersida av båge Ventilerad fasad Dubbelfasad - inomhus 16

17 Fasadpersienn E 80 A6 1 Låda 2 Sidskena 3 Underlist 4 Hissband 5 Stegband 6 Lameller 17

18 Fasadpersienner För individuell utformning av fasaden. Fribärande fasadpersienner Panelen fästs i fasadpersiennens sidskenor Panelen behöver inte monteras fast på fasaden Montering kan göras på eller mellan sidskenorna Finns med olika typer av paneler Monteringssituation På vinterträdgårdar På stolpregelfasader Vid montering i efterhand på isolerade fasader Vid renoveringar Som ett formgivande element på fasaden Vindstabila fasadpersienner Effektiva upp till vindstyrka 10 Sparar energi tack vare att de kan användas längre tid även blåsiga dagar Standardfasadpersienner kan oftast monteras upp eller byggas om i efterhand utan problem Monteringssituation På höga byggnader På vindutsatta platser 18

19 Designfasadpersienner Fungerar som designelement vid utformningen av fasaden Med designad låda som döljer paketet Utrustade med tekniska innovationer som ljuddämpad motor och dolda kablar Ljuset utnyttjas maximalt även när solen står lågt och utan att blända Monteringssituation På vinterträdgårdar Vid nybyggnader Vid renoveringar Som ett formgivande element på fasaden Fasadpersienner för mörkläggning Mörkläggning av rum med hjälp av speciellt utformade lameller och plastlister på lamellernas framkanter Kan användas längre även när det blåser I övrigt samma funktioner som vanliga fasadpersienner Monteringssituation För vardagsrum och sovrum Överallt där man störs av infallande ljus I mötesrum På vindutsatta platser 19

20 Fasadsystempersienner speciellt för WICONA-fasader. Fasadsystempersienner från WAREMA är perfekta att integrera i en WICONA-fasad. Dessa modeller är enkla att planera och montera, och är dessutom ytterst säkra i sitt utförande. Fasadpersiennerna kan monteras mellan fasadstolparna med sidskenor, eller framför stolparna med linstyrning. På modellen med linstyrning är spännvinkelns grundplatta diskret monterad under fasadlisten. Produktfördelar Praktiskt taget osynlig montering i fasaden Stort utbud av modeller Brett användningsområde tack vare att lamellerna kan justeras 180 Tack vare att sidskenorna är integrerade i stolpens profil blir ljusspringan mellan lamell och stolpe minimal Mindre känsliga för blåst Monteringssituation För inbyggnad i WICONA stolpregelfasader Egenskaper Gränsvärden: max. bredd: mm max. höjd: mm max. yta: 10,4 m² Lameller: kantfalsade 80 mm, platta lameller 80/100 mm, mörkläggningslameller 93 mm Finns med funktion för dagsljuslänkning (TLT) Drivning: Mittmonterad motor 230 V 20

21 Fasadsystempersienner, vindtåliga 1 Låda 2 Sidskena 3 Underlist 4 Hissband 5 Stegband 6 Lameller 21

22 Fasadpersienner för fönstersystem perfekt integrering. Fasadpersienner för fönstersystem kan integreras dolt och därmed nästan osynligt i fasaden. De är speciellt utvecklade för värmeisoleringssystem och uppfyller utan problem EnEV Tack vare det stora urvalet av färger på aluminiumdelarna kan man skapa en individuell design på fasaden. För att skydda sig mot störande insekter kan insektsskyddsrullgardiner, -svängdörrar och -skjutramar levereras till fasadpersiennerna för fönstersystem. Produktfördelar Dolt integrerade i fasaden tack vare paneler som kan täckas med puts Enkla att montera eftersom fasadpersiennen är förinstallerad i panelen Köldbryggor undviks tack vare att fasadpersiennen fästs i sidskenor och ingen ytterligare fastsättning av panelen krävs. Egenskaper Gränsvärden: max. bredd: mm max. höjd: mm max. yta: 16 m² Lameller: kantfalsade 80 mm, platta lameller 80 mm, mörkläggningslameller 73/90/93 mm Finns med funktion för dagsljuslänkning (TLT) Drivning: Motor 230 V Monteringssituation Speciellt för värmeisoleringssystem Som optiskt element vid utformningen av fasaden Ventilerad fasad På undersida av båge Framför fasaden Ombyggnad och renovering 22

23 Fasadpersienner för fönstersystem 1 Låda 2 Sidskenor 3 Underlist 4 Hissband 5 Stegband 6 Lameller 23

24 Utanpåliggande fasadpersienner en optimal kombination med utanpåliggande jalusier. Utanpåliggande fasadpersienner från WAREMA bildar övergången mellan fasadpersienner och våra utanpåliggande jalusier. Genom att använda samma låda kan de båda byggas in gemensamt, vilket gör att man kan utrusta olika rum med optimalt solskydd utifrån aktuell användning. En valfri integrerad insektsskyddsrullgardin skyddar er mot ovälkomna insekter. Solcellsdrift kan väljas speciellt för inbyggnad i efterhand. Då krävs inte några kablar eller någon strömförsörjning. Produktfördelar Passar ihop med utanpåliggande jalusier både till inbyggnad och till utseende Konstruktionen fästs på fönstret eller i fasadmaterialet, lådan måste inte fästas på något annat sätt. Egenskaper Gränsvärden: max. bredd: mm max. höjd: mm max. yta: 16 m² Lameller: kantfalsade 80 mm, platta lameller 80 mm, mörkläggningslameller 73 mm Finns med funktion för dagsljuslänkning (TLT) Drivning: 230 V mittmonterad motor, solcellsdrift, vev Monteringssituation Som solskydd och ljusreglering Som optiskt element vid utformningen av fasaden På undersida av båge Framför fasaden Ventilerad fasad 24

25 Utanpåliggande fasadpersienn, R10 rektangulär, med integrerat insektsskydd och kantfalsade lameller 1 Låda 2 Solcellspanel 3 Sidskena 4 Insektsskyddsrullgardin 5 Underlist 6 Hissband 7 Stegband 8 Lameller 25

26 Ovanpåliggande fasadpersienner för nybyggnader vid nybyggnad och ombyggnad. Till skillnad från de övriga fasadpersiennerna i vårt sortiment byggs WAREMA:s ovanpåliggande fasadpersienner för nybyggnader in samtidigt som fönstret. De integreras diskret i fasaden och kan med fördel kombineras med WAREMA:s ovanpåliggande jalusier för nybyggnader. Kan som tillval levereras med insektsskyddsrullgardin. Produktfördelar Monteras samtidigt som fönstret Fasadpersiennen integreras diskret i fasaden Egenskaper Gränsvärden: max. bredd: mm max. höjd: mm max. yta: 16 m² Lameller: kantfalsade 80 mm, platta lameller 80 mm, mörkläggningslameller 73 mm Finns med funktion för dagsljuslänkning (TLT) Drivning: 230 V mittmonterad motor, vev Monteringssituation Vid nybyggnader Vid ombyggnad På fönsterkarmen På undersida av båge 26

27 Ovanpåliggande fasadpersienn för nybyggnad, med integrerat insektsskydd 1 Låda 2 Sidskena 3 Insektsskyddsrullgardin 4 Underlist 5 Hissband 6 Stegband 7 Lameller 27

28 Sneda fasadpersienner för asymmetriska fönster. Sneda fasadpersienner från WAREMA ger ett optimalt solskydd även för sneda fönster, och kan tack vare sin speciella mekanism användas på sneda ytor från 5 till 45. Optiskt passar de även ihop med våra andra typer av fasadpersienner, vilket ger en enhetlig totalbild. Dessutom kan man vid behov välja till alla fördelar med ett solcellssystem. Produktfördelar Optiskt anpassade till andra fasadpersienner från WAREMA Kan användas på nästan alla asymmetriska fönster från 5 till 45 Egenskaper Gränsvärden: max. bredd: mm max. höjd: mm max. yta: 7 m² Lameller: Platta lameller 80 mm Drivning: 230 V mittmonterad motor, solcellsdrift Monteringssituation Stolpregelfasad/vinterträdgård Framför fasaden På undersida av båge Ventilerad fasad Dubbelfasad 28

29 Sned fasadpersienn E 80, AF, SR med platta lameller och speciell sidoledning för sneda utrymmen från 5 till Låda 2 Sidoledning 3 Underlist 4 Hissband 5 Stegband 6 Lameller 29

30 Persienner med ljusstyrning optimalt ljus i rummet. Med WAREMA:s persienner med ljusstyrning kan man inte bara hindra eller dosera det infallande ljuset, utan även styra det åt olika håll och rikta det i önskad riktning. Systemen är framför allt utformade för byggnader där ett utanpåliggande solskydd inte kan användas. Den speciella dagsljustransporten görs med hjälp av lameller med konkav ovansida med dold spegelfolie. Ännu effektivare är vår Genius-lamell. Denna lamell utvecklades i samarbete med Fraunhofer-institutet för att optimera värmeskydd, utnyttjande av dagsljuset, bländskydd och utsikt utåt. WAREMA:s Genius-lameller kombinerar dessa fyra funktioner och erbjuder därför en avsevärd förbättring jämfört med vanliga solskyddssystem inomhus. Produktfördelar Perfekta som bländskydd på arbetsplatser Håller ute värmen men släpper in ljuset Låga motorljud tack vare ljuddämpade överlister Lameller med perforering på halva sidan möjliga för mer kontakt utåt Monteringssituation Som alternativ till ett utanpåliggande solskydd Av estetiska skäl Där ett utanpåliggande solskydd inte kan användas, t.ex. på höghus I väderskyddade dubbelfasader Egenskaper Gränsvärden: max. bredd: mm max. höjd: mm max. yta: 12 m² Lameller: Platta lameller 50/60/80 mm, Genius-lameller 50/80 mm Drivning: 230 V mittmonterad motor, vev 30

31 Persienn med ljusstyrning E/C 80 L2 1 Ljuddämpad överlist 2 Hissband 3 Stegband 4 Underlist 5 Lameller Genius-lameller 31

32 Lamellgeometri Platta lameller Lamellbredd. 50, 60, 80, 100 och 150 mm Lamelltjocklek: 0,45 mm Med skenor eller lina Kantfalsade lameller Lamellbredd: 60 och 80 mm Lamelltjocklek: 0,45 mm Med skenor eller lina Mörkläggningslameller Lamellbredd: 73 och 93 mm Lamelltjocklek: 0,45 mm Med skenor Genius-lameller Lamellbredd: 50 och 80 mm Lamelltjocklek: 0,27 mm / 0,45 mm Med skenor eller lina eller frihängande Konkava lameller Lamellbredd: 50, 60 och 80 mm Lamelltjocklek: 0,24 mm / 0,45 mm / 0,53 mm Med skenor eller lina eller frihängande 32

33 33

34 34

35 Lamellfärger Lameller till fasadpersienner kan fås i: Upp till 25 lamellfärger Upp till 19 RAL-nyanser Specialfärger (på förfrågan) Olika färg på fram- och baksidan (på förfrågan) Övriga aluminiumdelar i samtliga färger som ingår i RAL Classic-färgkartan. Färgskillnader förekommer mellan lamellerna och de pulverlackerade aluminiumdelarna Kantfalsade lameller, mörkläggningslameller Platta lameller Färg NCS-färg C 80 A6/A2 E 80 A6/A2 C 73/93 A6 E 73/93 A6 C 60 A6/A2 E 60 A6/A2 C 80 AF E 80 AF C 60 AF E 60 AF C 100 AF E 100 AF C/E 50 AF E 150 AF Majsgul RAL 1006 RAL 1006 S1080-Y20R 720 V V V V Pärlvit RAL 1013 RAL 1013 V V V V Ljust elfenben RAL 1015 RAL 1015 V V V Purpurröd RAL 3004 RAL 3004 S3560-R 330 V V V Ultramarinblå RAL 5002 RAL 5002 S4350-R74B 906 V V V Azurblå RAL 5009 RAL 5009 S5040-B 440 V V V Duvblå RAL 5014 RAL 5014 S4030-R90B 903 V V V Turkosblå RAL 5018 RAL 5018 S3040-B40G 908 V V V Mossgrön RAL 6005 RAL 6005 S7020-B90G 220 V V V Antracitgrå RAL 7016 RAL 7016 V V V Ljusgrå RAL 7035 RAL 7035 S1502-G 904 V V V V Dammgrå RAL 7037 RAL 7037 V V V Agatgrå RAL 7038 RAL 7038 S3000-N 130 V V V V Sepiabrun RAL 8014 RAL 8014 S8010-Y50R 071 V V V Gråvit RAL 9002 RAL 9002 V V V V Vitaluminium RAL 9006 RAL V V V V V V V Gråaluminium RAL 9007 RAL 9007 V V V V V V V Antracitmetallic DB 703 DB 703 V V V V Ren vit RAL 9010 RAL 9010 S0502-Y 901 V V V V V V Trafikvit RAL 9016 RAL 9016 V V V Beige WAREMA-färg W 4708 S4010-Y50R 110 V V V Ljusbeige WAREMA-färg W 4800 S2010-Y30R 240 V V V Mörkbrons WAREMA-färg W 7329 V V V V Terrakotta WAREMA-färg W 8120 S3560-Y80R 120 V V V Ljusbrons WAREMA-färg W V V V Alla lameller och sidskenor kan fås i de färger som ingår i RAL Classic-färgkartan. 35

36 Selektiva fasadpersienner Med hjälp av lameller med selektivt ytskikt kan andelen dagsljus som släpps in i byggnaden ökas samtidigt som energiinsläppet kan reduceras ytterligare. Synligt dagsljus styrs in i mitten av rummet. Den största delen av värmestrålarna stannar utanför fönstret. Funktion Endast att reflektera det synliga ljuset in i rummet UV- och IR-strålning absorberas av lamellerna och avges som värmestrålning utanför byggnaden. Reflektion 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 UV Med ljus reflekteras in i rummet RAL 9006 Selektiv Ljus IR/värme Denna värme reflekteras inte in i rummet Våglängd i nm Lamellernas konstruktion Först beläggs lamellbandet med ett svart och absorberande ytskikt. Ett andra skikt läggs på med vädertålig och selektiv lack. Färgen på den selektiva lacken liknar RAL Fördelar Energiförbrukningen kan minskas till följd av att det går åt mindre ström för luftkonditionering och konstgjord belysning. Det selektiva ytskiktet gör att ca 30 % mer dagsljus och ca 50 % mindre värme kommer in i byggnaden jämfört med fasadpersienner med liknande lamellfärg. Stegband Kevlarförstärkta stegband och ledsnören Sedan i mitten av 2009 använder WAREMA stegband med kevlarkärna till alla sina fasadpersienner. Kevlarfibrerna förstärker textilbanden avsevärt och ger på så sätt en bättre stängning av lamellerna, eftersom brytpunkterna blir tydligare. 36

37 37

38 38

39 Paneler Panel BL 01 Vinklad panel, falsad Panel BL 02 Vinklad panel, falsad med uppvikt kant Panel BL 03 Vinklad panel, falsad med nedvikt kant Panel BL 04 Vinklad panel, falsad, snedskuren Panel BL 05 Galleripanel Panel BL 06 U-formad panel, falsad Panel BL 07 U-formad panel, falsad, snedskuren på en sida Panel BL 08 U-formad panel, falsad, snedskuren på två sidor Panel BL 09 Rund panel, falsad Panel BL 31 U-formad panel, falsad, för att fästa putsplatta Putsplatta av 8 mm polystyrol, tillval Paneler i specialutförande med spår, perforering eller specialfalsning Utförande på förfrågan 39

40 Sidskenor Typ 1, rektangulär 25 x 18 mm Monteras på väggen Typ 2, rektangulär 25 x 18 mm Monteras på sidskenhållare Typ 3, rektangulär 50 x 18 mm Mittmonterad sidskena för ledning av två mattor Monteras på sidskenhållare Typ 4, rund Ø 32 mm Monteras på sidskenhållare Typ 7, rund Ø 52 mm För montering av fribärande fasadpersienner Typ 8, rund Ø 52 mm Mittmonterad sidskena för ledning av två mattor För montering av fribärande fasadpersienner Typ 9, rektangulär 25 x 50 mm För montering av fribärande fasadpersienner Typ 10, rektangulär 50 x 50 mm Mittmonterad sidskena för ledning av två mattor För montering av fribärande fasadpersienner Avskärmningsplåt För att minska ljusinfallet från sidan 40

41 FSCH x 64 mm Genomgående fästprofil Kan användas för att skärma av ljusinfall från sidan FSCH x 89 mm Genomgående fästprofil Kan användas för att skärma av ljusinfall från sidan Kan utrustas med insektsskydd i efterhand FSCH x 95 mm Genomgående fästprofil Kan putsas in i väggen Kan användas för att skärma av ljusinfall från sidan Kan utrustas med insektsskydd i efterhand FSCH x 122 mm Genomgående fästprofil Kan putsas in i väggen Kan användas för att skärma av ljusinfall från sidan Kan utrustas med insektsskydd i efterhand Övertäckning över ljusspringa A5 För att minska ljusinfallet mellan lamell och sidskena Endast för fasadpersienner för mörkläggning storlek 90 Vid inbyggnad på undersida av båge 41

42 42

43 Sidsken- hållare H 1 Hållare för sidskena typ 1, 2, 3, 4 H 101 Hållare för sidskena typ 7, 8, 9, 10 Hörnbeslag modell 1 Hållare för ytterhörn 90 med kvadratiskt rör 40 x 40 mm och sidskena typ 1 43

44 Linstyrningar Sträcklinehållare Typ S 01 Sträcklinehållare Typ SH 02 med tvärplatta Sträcklinehållare för stolpregelfasader Typ SF 21 Sträcklinehållare för stolpregelfasader Typ SF 22 Sträcklinehållare för stolpregelfasader Typ SG 21 Sträcklinehållare för stolpregelfasader Typ SG 22 Sträcklinehållare för golv och fönsterbänkar Typ S 04 Sträcklinehållare för hörn Modell 1 Sträcklinehållare för hörn Modell 2 Spännchuck Är diskret integrerad i fasadpersiennens överlist och tar upp töjningar av sträcklinan Stor spännbygel 44

45 45

46 46

47 Underlister Standardunderlist Bredd x höjd 50/60/80/100/150 x 20 mm Med gavlar av plast Passar till alla lamellformer Design-underlist Underlist anpassad till lamellernas form Ca 80 x 20 mm Med gavlar av plast Kan användas på designfasadpersienner Underlist för fasadpersienner för mörkläggning Platt och diskret form Ca 73/93 x 15 mm Med lamell som kläms på Vrids med lamellerna Avplanande sidor för minsta möjliga ljusspringa mellan fasadpersienn och fönsterbänk Special-underlist För jämn avslutning av panelen Kan användas på fasadpersienner typ E 60/80 A6 resp. E 60/80 AF A6 Panelen monteras på eller mellan sidskenorna Underlist för ljusstyrning Underlist anpassad till lamellernas form Ca 60/80 x 25 mm Med gavlar av plast Passar till persienner med ljusstyrning 60L/80L 47

48 Drivenheter När WAREMA:s fasadpersienner används vid nybyggnad och ombyggnad levereras de nästan uteslutande med motor. För att kunna använda fasadpersiennerna effektivt rekommenderar vi att ett styrsystem från WAREMA används. Dessa är optimalt anpassade till WAREMA:s fasadpersienner och sörjer för ett perfekt klimat i rummet - och därmed ökat välbefinnande. Standardmotor Mittmonterad motor 230 V Bekvämt inställbar övre och undre gränslägesbrytare Komfortavstängning nedisning Med termoskyddsbrytare Kan användas med mattor upp till 8 m2 Kan inte användas vid nedisning, vilket förhindrar att skador uppstår Motorer för LONWorks-teknik Motorer med SMI-gränssnitt Motorer inkl. inkrementalgivare "Återgång" till lamellvinkelläget Lamelljustering utifrån hur solen står Ljuddämpad överlist Gör att enheten går tyst Olika utförande för användning inomhus och utomhus Solcellsdrivning En solcellspanel laddar batteriet när solen lyser Fasadpersiennen kan styras via fjärrkontroll Nödupprullning som drivs med batteri Motor och batteridriven nöddrivning med nödstyrning Mattan rullas upp blixtsnabbt Speciellt anpassad för nödutgångar 48

49 Motor med nödhandvev Om motorn slutar fungera eller fungerar felaktigt Vid strömavbrott Manövrering med lina Endast möjligt på utomhuspersienner Mattan körs upp och ner och lamellerna vrids med hjälp av ett drag- och vändband Manövrering med vev Underhållsfri konisk växel Mattan körs upp och ner och lamellerna vrids med hjälp av vev och vevstång Termisk avskiljning, d.v.s. att ledlagrets manöverstång är delad vilket reducerar värmeledningen 49

50 50

51 Styrsystem WAREMA climatronic WAREMA climatronic är en komplettlösning för styrning av WAREMAs samtliga produkter samt externa enheter. Genom att koordinera solskydd, ventilation, fönster, värme, luftkonditionering och mycket mer bidrar WAREMA climatronic till att sänka energiförbrukningen i byggnaden året om. Fördelar Energiförbrukningen reduceras samtidigt som ett behagligt inomhusklimat skapas Integrerad lamelljustering utifrån hur solen står ger ett optimalt bländskydd samtidigt som man har fri sikt utåt Enkel att använda tack vare en multifunktions-ratt och självförklarande menystruktur Manuell manövrering och ändring av inställningarna kan göras när som helst Styrning Via central styrenhet eller väderstation 51

52 Styrsystem WMS WAREMA Mobile System Radiosystem är särskilt fördelaktiga vid montering i efterhand, eftersom inga ytterligare kabelarbeten måste göras. I WAREMA Mobile System är de enskilda komponenterna både sändare och mottagare. Användarna informeras om alla kommandon som solskyddet ger. Genom att meddelandena kan skickas från mottagare till mottagare (routingfunktion) kan man även nå anläggningar som är placerade långt borta. Fördelar Alla styrbara solskyddsprodukter kan nås från husets samtliga rum Optimal kontroll tack vare optiskt meddelande om utförda körkommandon Scenstyrning för upp till 8 olika scenförhållanden Kodad signalöverföring tack vare 128-bitars kodning av nätverket Enkelt att programmera och använda via en dator Styrning Via fjärrkontroll, central styrenhet eller väderstation 52

53 53

54 54

55

56 WAREMA Renkhoff SE Hans-Wilhelm-Renkhoff-Straße Marktheidenfeld, Tyskland info@warema.com Art.nr
