CONTRAFLAM STRUCTURE. Brandglasningssystem med minimala fogar

Transkript

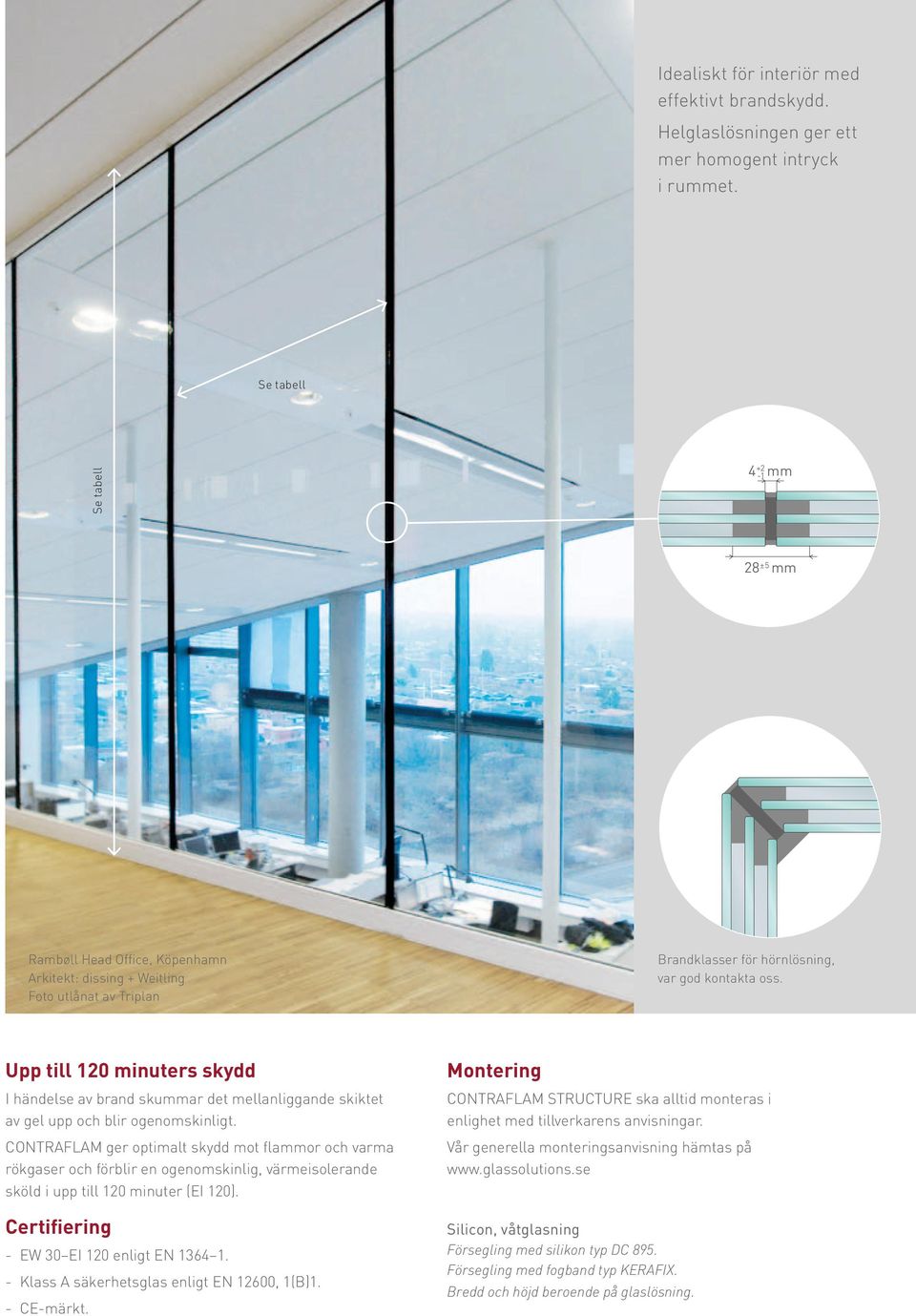

1 CONTRAFLAM STRUCTURE Brandglasningssystem med minimala fogar

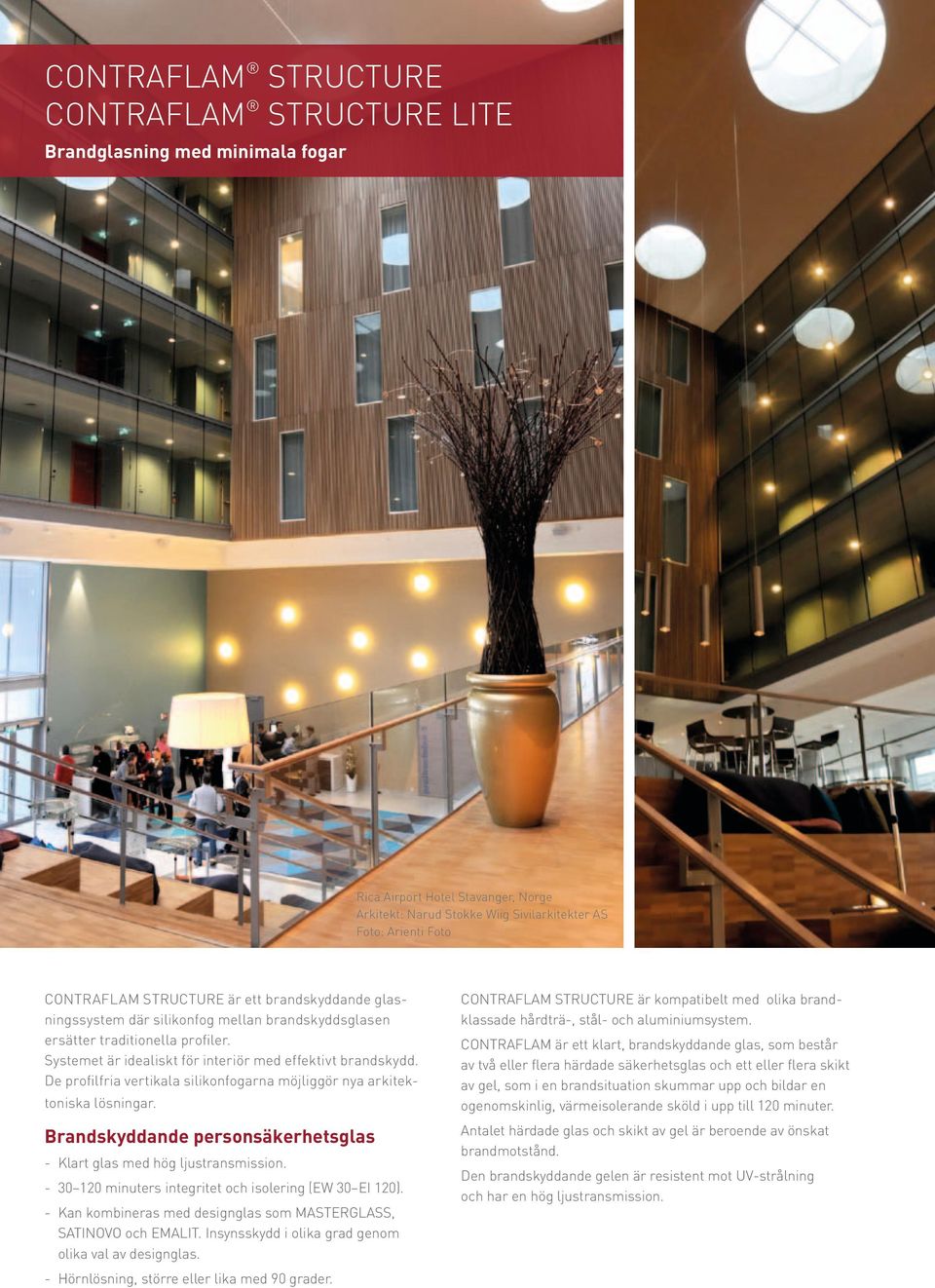

2 CONTRAFLAM STRUCTURE CONTRAFLAM STRUCTURE LITE Brandglasning med minimala fogar Rica Airport Hotel Stavanger, Norge Arkitekt: Narud Stokke Wiig Sivilarkitekter AS Foto: Arienti Foto CONTRAFLAM STRUCTURE är ett brandskyddande glasnings system där silikonfog mellan brandskyddsglasen ersätter traditionella profiler. Systemet är idealiskt för interiör med effektivt brandskydd. De profilfria vertikala silikon fogarna möjliggör nya arkitektoniska lösningar. Brandskyddande personsäkerhetsglas Klart glas med hög ljustransmission minuters integritet och isolering (EW 30 EI 120). Kan kombineras med designglas som MASTERGLASS, SATINOVO och EMALIT. Insynsskydd i olika grad genom olika val av designglas. Hörnlösning, större eller lika med 90 grader. CONTRAFLAM STRUCTURE är kompatibelt med olika brandklassade hårdträ-, stål- och aluminiumsystem. CONTRAFLAM är ett klart, brand skyddande glas, som består av två eller flera härdade säkerhetsglas och ett eller flera skikt av gel, som i en brandsituation skummar upp och bildar en ogenomskinlig, värmeisolerande sköld i upp till 120 minuter. Antalet härdade glas och skikt av gel är beroende av önskat brandmotstånd. Den brandskyddande gelen är resistent mot UV-strålning och har en hög ljustransmission.

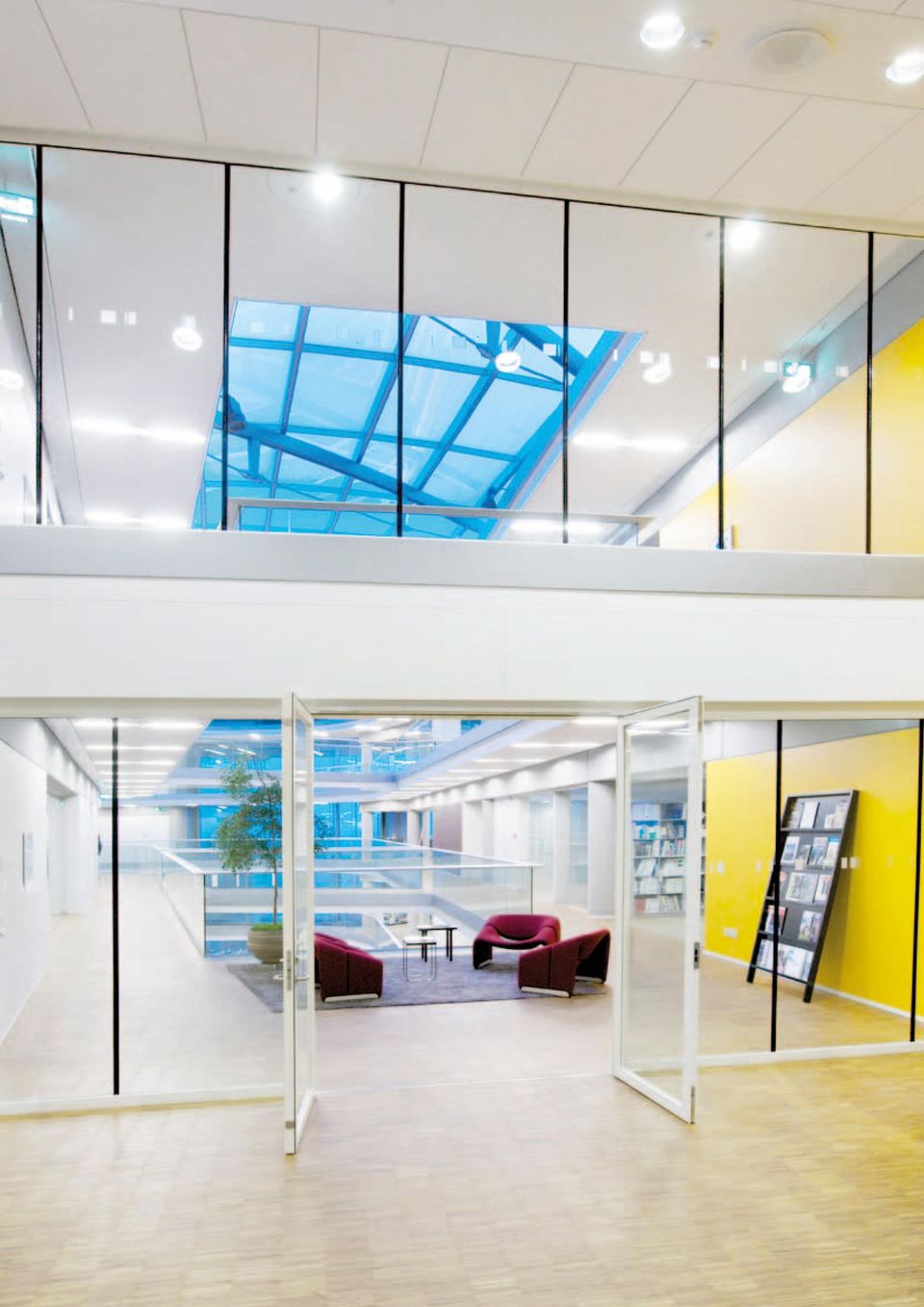

3 Idealiskt för interiör med effektivt brandskydd. Helglaslösningen ger ett mer homogent intryck i rummet. Se tabell Se tabell 4 +2 mm ±5 mm Rambøll Head Office, Köpenhamn Arkitekt: dissing + Weitling Foto utlånat av Triplan Brandklasser för hörnlösning, var god kontakta oss. Upp till 120 minuters skydd I händelse av brand skummar det mellanliggande skiktet av gel upp och blir ogenomskinligt. CONTRAFLAM ger optimalt skydd mot flammor och varma rökgaser och förblir en ogenomskinlig, värmeisolerande sköld i upp till 120 minuter (EI 120). Certifiering EW 30 EI 120 enligt EN Klass A säkerhetsglas enligt EN 12600, 1(B)1. CE-märkt. Montering CONTRAFLAM STRUCTURE ska alltid monteras i enlighet med tillverkarens anvisningar. Vår generella monteringsanvisning hämtas på Silicon, våtglasning Försegling med silikon typ DC 895. Försegling med fogband typ KERAFIX. Bredd och höjd beroende på glaslösning.

4

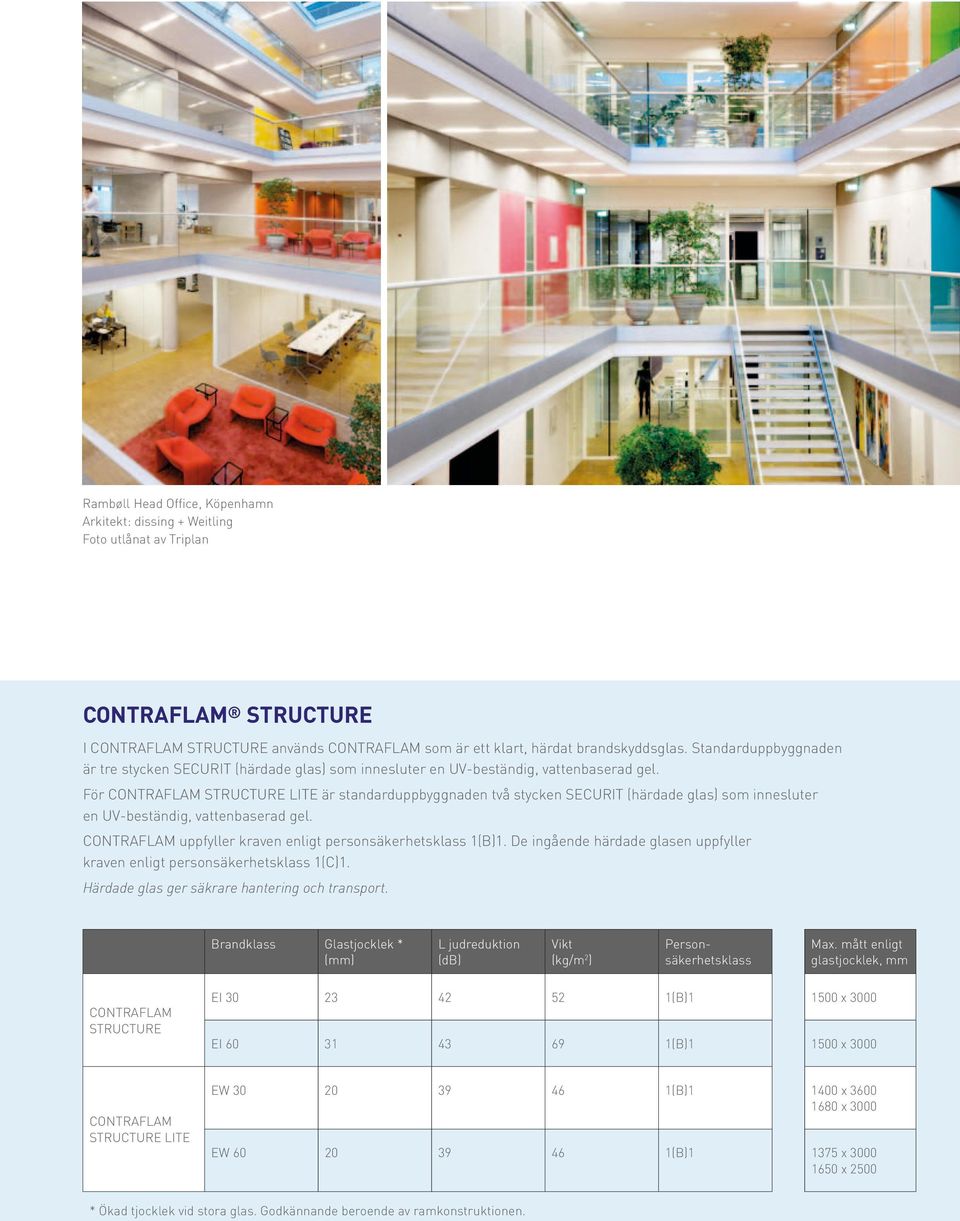

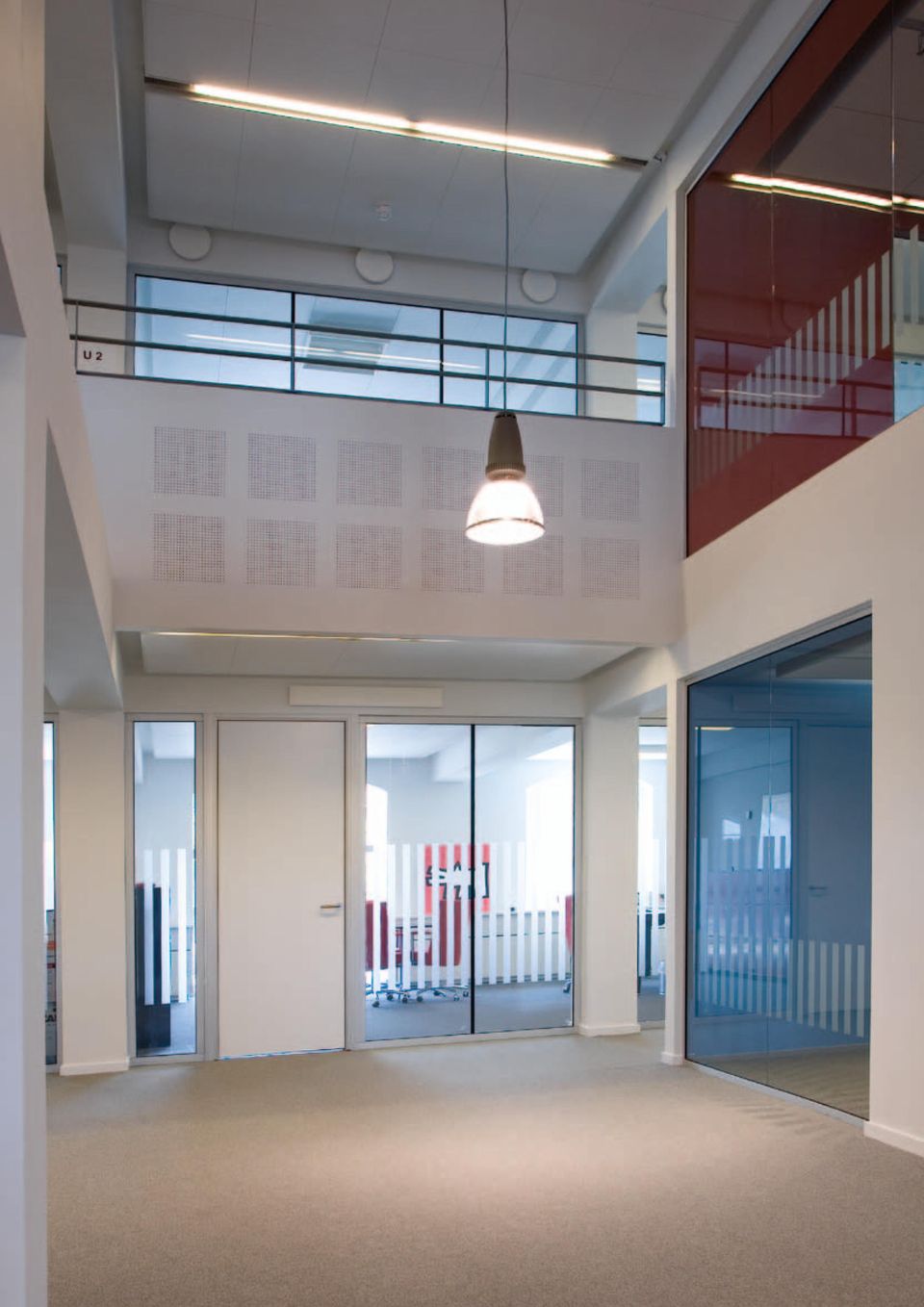

5 Rambøll Head Office, Köpenhamn Arkitekt: dissing + Weitling Foto utlånat av Triplan CONTRAFLAM STRUCTURE I CONTRAFLAM STRUCTURE används CONTRAFLAM som är ett klart, härdat brandskyddsglas. Standard uppbyggnaden är tre stycken SECURIT (härdade glas) som inne sluter en UV-beständig, vattenbaserad gel. För CONTRAFLAM STRUCTURE LITE är standarduppbyggnaden två stycken SECURIT (härdade glas) som inne sluter en UV-beständig, vattenbaserad gel. CONTRAFLAM uppfyller kraven enligt personsäkerhetsklass 1(B)1. De ingående härdade glasen uppfyller kraven enligt personsäkerhetsklass 1(C)1. Härdade glas ger säkrare hantering och transport. Brandklass Glastjocklek * (mm) L judreduktion (db) Vikt (kg/m 2 ) Personsäkerhetsklass Max. mått enligt glastjocklek, mm CONTRAFLAM STRUCTURE EI (B) x 3000 EI (B) x 3000 CONTRAFLAM STRUCTURE LITE EW (B) x x 3000 EW (B) x x 2500 * Ökad tjocklek vid stora glas. Godkännande beroende av ramkonstruktionen.
