ARKEOLOGI. Silbojokk Arkeologisk besiktning inom Raä Arjeplog 368:1, Arjeplogs kommun, Lappland, Norrbottens län.

Transkript

1 Rapport 2014:11 Silbojokk 2014 Arkeologisk besiktning inom Raä Arjeplog 368:1, Arjeplogs kommun, Lappland, Norrbottens län. Norrbottens museum Åsa Lindgren Dnr: Lst dnr:

2 NORRBOTTENS MUSEUM DNR Administrativa uppgifter Länsstyrelsens (beslut) dnr: Norrbottens museum dnr: Uppdragsgivare/finansiär: Länsstyrelsen Typ av uppdrag: Arkeologisk besiktning Fornlämningsnummer och typ av objekt: Arjeplog 368:1, Hytt och hammarområde (samt kyrka och kyrkogård) Kommun: Arjeplog Socken: Arjeplog Landskap: Lappland Fastighet/er: Arjeplog kronoöverloppsmark Kartblad, 5 km, Sweref99 TM: 73F 7g SV Undersökningsledare: Åsa Lindgren Deltagare: Sara Hagström Yamamoto, (samt Jonas M. Nordin, Uppsala universitet) Rapportansvarig: Åsa Lindgren Underkonsulter: - Antal fältarbetstimmar och varaktighet: 16 timmar, 4 juni 2014 (restid ingår ej) Antal rapportdagar: 3 arbetsdagar (24 tim) Antal fyndhanteringsdagar: 0,5 arbetsdagar (4 tim) Koordinatsystem: Sweref 99 TM Koordinater (vid mitten av uo): N /E Inställning GPS: User grid/wgs 84 Undersökningens höjd över havet: m. ö. h. Datering: , utifrån historiska källor Fynd: 7 st: humanosteologiskt, järn och lera (bilaga 3) Foto: Nbm acc nr 2014:177:1-20 (bilaga 4) Ritningar: 2 st, bilaga 2 Dokumentationshandlingar: Fältanteckningar och ritningar förvaras i Norrbottens museums arkiv. Digitalt dokumentationsmaterial: Digitala foton och digitaliserade ritningar förvaras på NLL:s servrar, där back-up tas dagligen. Rekommendationer för långtidsförvaring av digitalt arkeologiskt material inväntas från Riksantikvarieämbetet. Digital programvara: Microsoft Office (Win.7), ArcMap 10.1, Photoshop Elements 12 Foto på framsidan: Översikt V delen av uo. På bilden ses Jonas M Nordin, Uppsala universitet och Åsa Lindgren, Nbm. Fotograf: Sara Hagström Yamamoto Norrbottens museum. Acc nr 2014:177:14 SK BESIKTNING SILBOJOKK 2014 RAPPORT NR 2014:11 1 AVDELNING KULTURMILJÖ ÅSA LINDGREN

3 NORRBOTTENS MUSEUM DNR Innehåll Administrativa uppgifter... 1 Innehåll... 2 Inledning... 2 Sammanfattning... 2 Syfte och genomförande... 2 Resultat... 3 Fynd och diskussion... 3 Fortsatta åtgärder... 4 Förutsättningar för en totalundersökning... 4 Metod... 6 Bilagor Inledning Norrbottens museum utförde den 4 juni 2014 en arkeologisk besiktning med omhändertagande av fynd, på Silbojokks gamla begravningsplats, inom fornlämning Raä Arjeplog 368:1, i Arjeplogs kommun, Lappland (bilaga 1). Besiktningen föranleddes av misstanke om att fynd- och skelettmaterial eroderat fram på stranden. Besiktningen utfördes dels för att samla in eventuella ytliga fynd, dels för att göra en bedömning av förutsättningarna för vidare arkeologiska insatser på platsen. Sammanfattning Vid den arkeologiska besiktningen påträffades och tillvaratogs 7 fynd, varav tre eldstål, en kritpipa, ett knivblad, en bit fönsterglas och ett ben (skelett) (bilaga 2:1). Två ytor rensades på svallgrus för att undersöka den underliggande markens beskaffenhet. I den ena framkom endast orörd mark, medan det var omrörda lager i den andra. Den senare ytan ligger utanför det område som tidigare tolkats som kyrkogård, vilket gör att detta område måste revideras (utökas). Syfte och genomförande Syftet med besiktningen var att ta tillvara eventuella skelettdelar och fynd om sådana låg frameroderade i ytan. Arbetet utfördes genom en okulär besiktning på platsen och rensning med spade och skärslev på utvalda ytor. Inmätning av fynden har skett utifrån koordinatkäppar som lämnats kvar sedan tidigare undersökningar. Fynden har markerats på ritning 13 från 2005 års undersökning som underlag. Ritningen har därefter skannats och rektifierats i ArcMap, i projektionen Sweref 99 TM (bilaga 2:1). SK BESIKTNING SILBOJOKK 2014 RAPPORT NR 2014:11 2 AVDELNING KULTURMILJÖ ÅSA LINDGREN

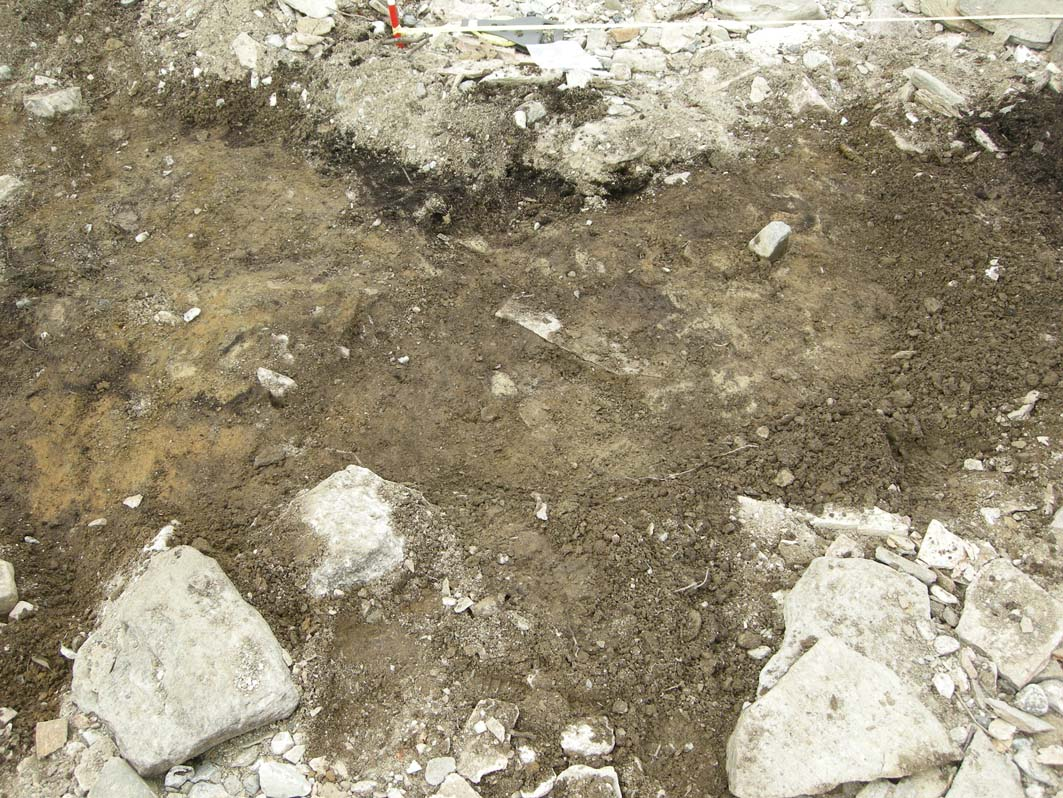

4 NORRBOTTENS MUSEUM DNR Resultat Vid besiktningen påträffades och tillvaratogs 7 fynd (F1-F7, se ritning i bilaga 2:1 och fyndlista i bilaga 3). Ytterligare fynd av ett tiotal spikar påträffades, men lämnades kvar på plats. Detta för att lättare kunna lokalisera fyndbärande ytor vid eventuella kommande insatser. För att undersöka om tidigare tolkning av begravningsplatsens utbredning stämmer rensades två ytor (M och N) på svallgrus, för att blottlägga intakt mark (bilaga 2:1). I yta M framkom endast orörd mark, men i yta N var omrörda lager under ett delvis intakt torvlager. De omrörda lagren antyder att gravar kan finnas i detta område. Då syftet inte var att göra någon undersökning lades ytan igen. Fig. 1. Yta N efter nedrensning under intakt markyta. Marken är omrörd, viket tyder på att gravar kan finnas här. Foto acc nr: 2014:177:2. Fotograf: Sara Hagström Yamamoto Norrbottens museum Fynd och diskussion Samtliga insamlade fynd: 3 eldstål, ett knivblad, ett kritpipshuvud och ett ben (skelett), utgörs av lösfynd som eroderat fram och ligger löst på svallgruset (fyndlista, bilaga 3). Ett tiotal spikar i olika storlekar påträffades också, men lämnades kvar på plats. Det är troligt att fynden härrör från begravningar. Spikarna kan härröra både från kistor och från kyrkobyggnaderna. Gränsen för den nedre strandzonen har förskjutits ca 3 m mot N i den SV delen av området och ca 5 m mot V i den NÖ delen (ritning, bilaga 2:1). Området S och Ö om denna zon är så pass ursvallat att det inte innehåller några intakta anläggningar. Enstaka lösfynd kan förekomma, men då har de eroderat fram och spolats ner från ovanliggande ytor. SK BESIKTNING SILBOJOKK 2014 RAPPORT NR 2014:11 3 AVDELNING KULTURMILJÖ ÅSA LINDGREN

5 NORRBOTTENS MUSEUM DNR Fortsatta åtgärder Det vore bra om platsen kunde totalundersökas för att ta tillvara de gravar, anläggningar och fynd som fortfarande finns kvar på platsen, men som på grund av erosion snart ligger i sjön Sädvajaure. En ny undersökning bör kunna svara på frågor som tidigare inte kunnat besvaras. Till exempel gällande kyrkornas konstruktion och storlek, samt hur begravningarna ligger i förhållande till dem. Det är även relevant att få svar på hur många begravningar som finns, om resultatet av arkivstudien stämmer. Enligt den skall 160 personer ha begravts i Silbojokk (se bilaga 7 i Lindgren m.fl. 2007). Nya frågor kan även ställas till materialet och det kan vara relevant att prova andra metoder. Till exempel kan olika analyser ge kunskap om människornas livsföring och hälsostatus. Förutsättningar för en totalundersökning Den yta som kan innehålla intakta anläggningar uppskattas till m 2. Inom denna yta återfinns dock de tidigare upptagna provgroparna som visat på orörd mark. Det har dock visat sig att det dels finns orörda ytor mellan områden med gravar och dels finns omrörda ytor utanför dessa provgropar. Detta visar att de tidigare provgroparna inte avgränsar begravningsplatsen. Inom ytan varierar även sannolikheten för att anläggningar ska finnas, samt den akuta risken för erosionens påverkan på dem. Se vidare nedan. Arkeologiska förutsättningar Silbojokk bjuder på vissa försvårande omständigheter för en arkeologisk undersökning. Dels är platsen svårtillgänglig då det enda transportmedlet dit är med båt. Detta innebär att undersökning huvudsakligen sker för hand, eftersom det är besvärligt och antagligen dyrt att ta dit grävmaskin. Dels så är området bara tillgängligt en mycket kort period mellan islossning fram till att dammen fyllts. Det rör sig om ca tre veckor i början av juni. Dels ställer erosionen till det på olika sätt. Ett lager med svallgrus täcker ytan och måste grävas bort innan intakt mark framkommer. Pågår undersökningarna flera säsonger måste svallgruset rensas bort igen från områden som rensats tidigare år (se fig. 2-5). Fig. 2 och 3. Yta C 2004, före och under nedrensning. Foto acc nr: 2004:110:24 och 30. Fotograf: Olof Östlund Norrbottens museum SK BESIKTNING SILBOJOKK 2014 RAPPORT NR 2014:11 4 AVDELNING KULTURMILJÖ ÅSA LINDGREN

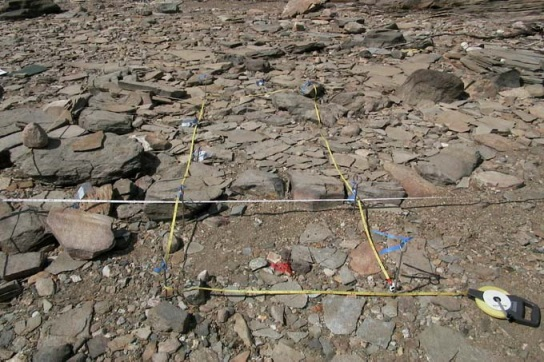

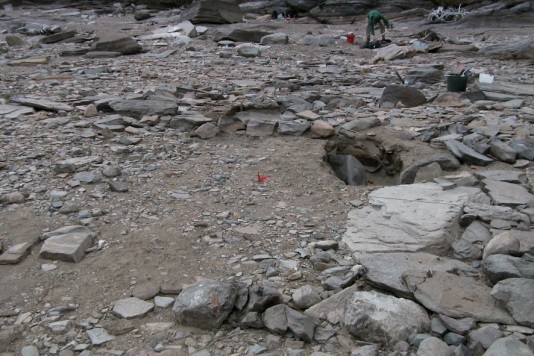

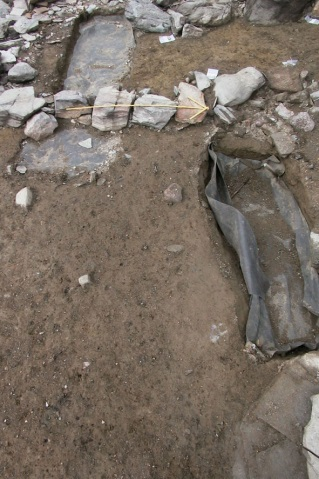

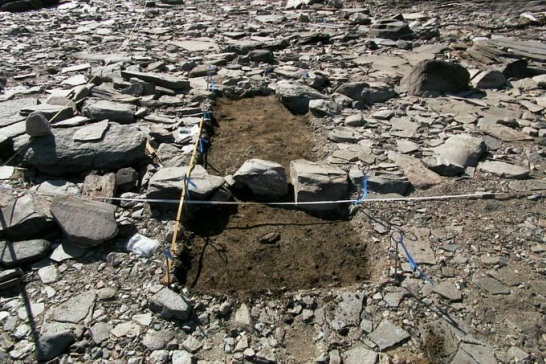

6 NORRBOTTENS MUSEUM DNR Fig. 4 och 5. Yta C 2005, (ungefärligt markerad med gul linje) före och under rensning av svallgruslagret. Foto acc nr: 2005:241:26 och 43. Fotograf: Olof Östlund Norrbottens museum Vidare är det risk att ytor som rensats, samt ytor som ligger i anslutning till undersökta ytor blir mer känsliga för erosion, så att denna påskyndas. Det är sannolikt inte möjligt att rensa fram och undersöka allt som finns kvar på de tre veckor som området är tillgängligt. Därför måste en eventuell undersökning delas upp på fler säsonger. Viktigt är då att planera och lägga upp undersökningen och igenläggning av upptagna ytor på ett sådant sätt att risken för (påskyndad) erosion blir så liten som möjligt. Områdets potential och hotbild Inom den yta som kan innehålla bevarade anläggningar varierar dels sannolikheten för att anläggningar finns, och dels hur hotbilden ser ut för dessa anläggningar. Utifrån detta har ytan indelats in i fyra delar (2:2). Yta 1 Yta 1 är ca 120 m 2 stor och inrymmer ytor som rensats och delvis undersökts 2004 och Här är sannolikheten stor att det finns gravar och spår efter kyrkobyggnaderna bevarade. Vid undersökningen 2005 rensades stora delar av ytan, men endast synliga gravar och anläggningar undersöktes. På vissa ställen fanns den ursprungliga markytan bevarad och där gick vi inte ner. Enligt Kenneth Awebros arkivgenomgång ska ett 20-tal personer vara begravda i den andra kyrkan som stått på platsen och om detta samt tolkningarna av kyrkobyggnadernas lägen stämmer så kan ett drygt 10-tal gravar finnas här. Området ligger strax ovanför den nedre strandzonen och de S och V syllstensraderna från A1B utgör ett visst erosionsskydd för ovanliggande mark. Syllstensraderna har dock flutit ut och försvagats markant sedan undersökningarna för tio år sedan och mycket material har spolats bort sedan dess. Yta 1 är överhängande hotad av erosionen. Yta 2 Yta 2 är ca 70 m 2 stor och återfinns V om yta 1 och strax ovanför den nedre strandzonen. Spikar och fynd har påträffats inom ytan, så det är sannolikt att det finns anläggningar (gravar), som dessa fynd kommer ifrån. Dock ligger den rensade yta M här, vilket visar att det finns orörda partier här. Yta 2 är överhängande hotad av erosionen. SK BESIKTNING SILBOJOKK 2014 RAPPORT NR 2014:11 5 AVDELNING KULTURMILJÖ ÅSA LINDGREN

7 NORRBOTTENS MUSEUM DNR Yta 3 Yta 3 är ca 80 m 2 stor och återfinns V om yta 2. Det är osäkert vad denna yta innehåller, då den ligger utanför det område som varit fyndförande. Det är dock sannolikt att avsaknaden av fynd beror på att erosionen inte nått ner till gravarnas nivå än. Om så är fallet kommer anläggningar att förstöras även här, men de är inte direkt hotade av erosionen än. I ytans N del återfinns provgroparna I, där marken är helt orörd och N, där omrörda lager framkommer. Här kan anläggningar sannolikt finnas. Yta 3 är hotad av erosionen, men troligen inte lika akut som yta 1 och 2. Yta 4 Yta 4 är ca 210 m 2 och återfinns N-NV om övriga ytor, upp mot högsta dämningsnivå. Här finns en del berg i dagen och större stenblock, men då dessa inte har dokumenterats är det osäkert hur stor yta de upptar. Liksom yta 3 ligger denna utanför tidigare fyndförande område, men det är möjligt att anläggningar finns även här. Yta 4 är inte akut hotad av erosionen. Kommentar Det bör kommenteras att den uppskattade hotbilden är mycket relativ, i och med att erosionens påverkan kan variera väldigt mycket från år till år. Detta beroende på vilka nivåer vattnet ligger vid stormar, islossning och vårflod. Ligger vattennivån just där anläggningar börjat erodera fram kan de försvinna vid en storm, eller när vårfloden är som starkast från Silbojokk. Metod För att få fram ny information om platsen bör nya (tidigare ej tillämpade) metoder diskuteras inför en eventuell totalundersökning. Fältarbetet Själva undersökningen bör planeras rent logistiskt för att undvika accelererad erosion, samt att bättre anordningar för igenläggning bör provas (om undersökningen sträcker över flera säsonger). Arbetsinsatsen bör planeras, så att den blir så effektiv som möjligt. Om det är möjligt (ekonomiskt och praktiskt) att ta en grävmaskin till platsen skulle det underlätta rensningen av svallgrus från ytan. Ett alternativ är att ta in många grävande arkeologer. Samtidigt är ytan begränsad och om man är för många kan det bli ineffektivt. Även om man tar dit en grävmaskin behövs tillräckligt många arkeologer för att hinna med att undersöka upptagna ytor. Viktigast av allt är att beräkna ordentligt med tid gör igenläggning, för att undvika påskyndad erosion. Analyser Olika typer av analyser kan även diskuteras igen. Vid tidigare undersökningar gjordes inte annat än osteologisk analys av en del av benmaterialet, då det bedömdes vara i för dåligt skick för t.ex. kemiska analyser. Detta kan med fördel omprövas. DNA-, lipid-, strontium- och mikroanalyser skulle kunna ge nya kunskaper om de individer som är begravna på platsen. För att provtagning och analyser ska bli så bra som möjligt är det önskvärt att t.ex. osteolog och annan expertis är med i fält. SK BESIKTNING SILBOJOKK 2014 RAPPORT NR 2014:11 6 AVDELNING KULTURMILJÖ ÅSA LINDGREN

8 NORRBOTTENS MUSEUM DNR Arkivstudier Det vore även intressant att göra jämförande arkivstudier som kompletterar de som redan är utförda. Norrbottens museum Luleå Åsa Lindgren Arkeolog Referenser Lindgren, Åsa, Östlund, Olof, Sundberg, Susanne & Backman, Lars (2007). RAP- PORT. Arkeologisk undersökning 2005: Silbojokk, Raä 368, Arjeplog socken, Norrbottens län, Lappland. Norrbottens museum, dnr Översiktskartor 2. Ritningar 2:1 Fynd och provgropar :2 Områdets förutsättningar 3. Fyndlista 4. Fotolista Bilagor SK BESIKTNING SILBOJOKK 2014 RAPPORT NR 2014:11 7 AVDELNING KULTURMILJÖ ÅSA LINDGREN

9 NORRBOTTENS MUSEUM DNR BILAGA 1 Översikt Silbojokk 2014 Raä Arjeplog 368:1 och fynd 2014 Silbojokk och Raä Arjeplog 368:1 ± 0 1: Meter 1: ± 100 Meter LAISVALL ± 0 ARJEPLOG Markslag Glaciär Kalfjäll 1: Kilometer Sankmark Skogsmark Öppen mark Sweref 99TM Översiktskartan och ortofoto (infälld) Lantmäteriet

10 I NORRBOTTENS MUSEUM DNR BILAGA 2:1 I Silbojokk 2014, fynd och provgropar Teckenförklaring Fynd 2014 Topografi Yta lösfynd 2014 Rensad yta Ritning 13 i rapporten för 2005 års undersökning är skannad och rektifierad som bakgrund. Ytor undersökta 2004: B, C, D, E, J och Syd N 2 Berg i dagen XXVIII XXVII XXVI Ytor undersökta 2005: A1A, A1B, F, G, H, I, K R.G. - Undersökta ytor med gravar. Nedgrävda till orörd mark. R - Yta, endast delvis rensad Ytor undersökta gravar XXVI-XXVIII Ytor rensade M och N M 5 Nedre strandzon Objekt: Silbojokk 2014 Arkeologisk besiktning Nedre strandzon 2005 ± Meter 1: I I Avdelningen kulturmiljö Box 266, Luleå Telefon: Fax: RAÄ nr: 368:1 Ritning nr: 1 Socken: Arjeplog Ritningstyp: Plan Fastighet: Arjeplogs krölm Skala: 1:100 Kommun: Arjeplog Rn: - Landskap: Lappland Koord.syst: SWEREF 99 TM Län: Norrbotten Höjdsyst: RH 2000 Rapport dnr: Upprättad: Inventarienr: Sign: ÅL

11 I NORRBOTTENS MUSEUM DNR BILAGA 2:2 I Silbojokk 2014, potential och hotbild N Berg M i dagen XXVIII XXVII XXVI Nedre strandzon 2014 Teckenförklaring Fynd 2014 Topografi Prioriteringsytor Yta lösfynd 2014 Rensad yta 2014 Ritning 13 i rapporten för 2005 års undersökning är skannad och rektifierad som bakgrund. Ytor undersökta 2004: B, C, D, E, J och Syd Nedre strandzon 2005 Ytor undersökta 2005: A1A, A1B, F, G, H, I, K R.G. - Undersökta ytor med gravar. Nedgrävda till orörd mark. R - Yta, endast delvis rensad ± Meter 1: Sweref 99TM I I Ytor undersökta gravar XXVI-XXVIII Ytor rensade M och N

12 NORRBOTTENS MUSEUM DNR BILAGA 3 FYNDLISTA Fnr Kontext Sakord Material Del F Grad Ant Frag Vikt (g) Anmärkning 1 Lösfynd Skelett Ben Rörben F 3 29,35 2 Lösfynd Eldstål Järn K 1 27,13 Korroderat 3 Lösfynd Eldstål Järn K 1 25,96 Korroderat 4 Lösfynd Kritpipa Lera Huvud D 1 Tudorrosor med 5 blad på 7,36 båda sidor. Holland 1680-tal 5 Lösfynd Eldstål Järn K 1 15,76 Korroderat 6 Lösfynd Kniv Järn Blad F 1 11,4 Korroderat 7 Lösfynd Fönsterglas Glas F 1 1,33 Ljusgrönt Förklaring till fyndlista: FGrad - Fragmenteringsgrad: I - Intakt, K - Komplett, D - Defekt, F - Fragment 1

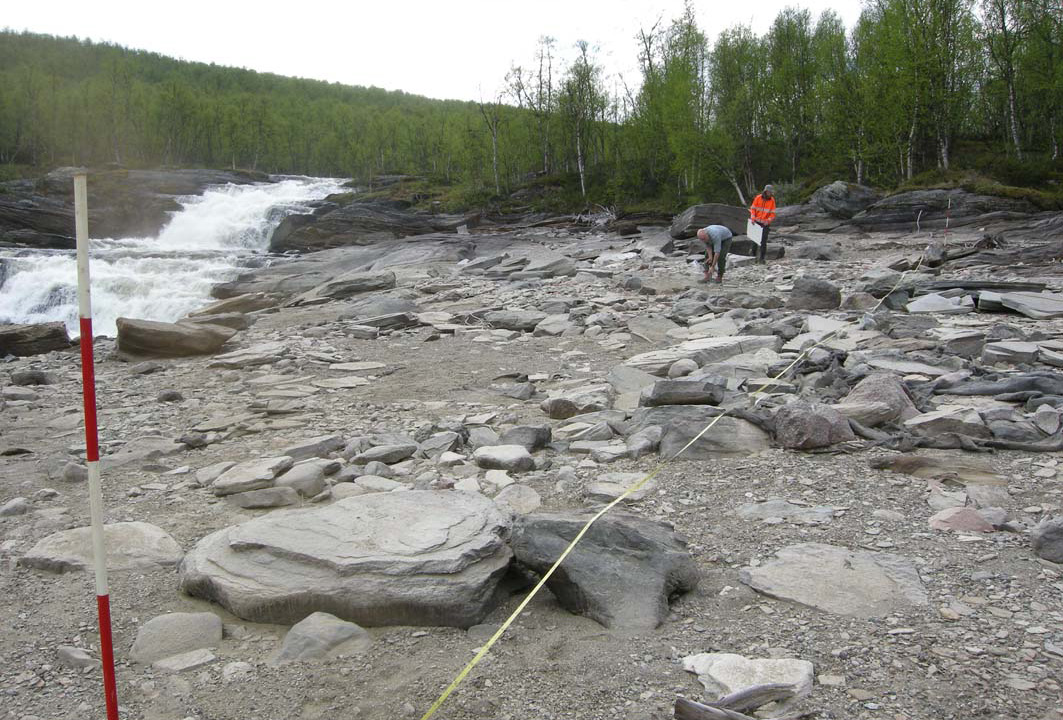

13 NORRBOTTENS MUSEUM DNR BILAGA 4 Fotolista Acc.nr: 2014_177: 1-20, digitala bilder Topografi: Silbojokk, Sädvajaure, Arjeplogs kommun och socken, Lappland, Norrbotten Objekt: Raä Arjeplog 368:1, Kyrka och begravningsplats Typ av uppdrag: Arkeologisk besiktning Datum: Fotograf: Sara Hagström Yamamoto Foto 5-20 är tagna från ungefär samma plats som vid besiktningen 2012, för att kunna göra jämförelser av hur erosionen påverkat området. Löpnumret på de bilderna (acc nr 2012:52:1-34) återfinns i kolumnen Bild Nr Objekt och beskrivning Taget från Bild Yta N som visar omrörd mark under svallat grus. Ö 2 Yta N som visar omrörd mark under svallat grus. S 3 V delen av Yta N som visar omrörd mark under svallat grus. S 4 Översikt över uo. Mitt i bild, hitom arkeolog Åsa Lindgren, ses provgrop NV "M" som visar orörd mark under svallat grus. 5 Översikt över Ö delen av uo. NV 06 6 Översikt över V delen av uo. NÖ 02, 16, 25 7 Översikt över uo. SSÖ 18 8 Översikt över Ö delen av uo. Jonas M Nordin, Uppsala universitet, ses på S 19 bild. 9 Översikt över Ö delen av uo. SSV Översikt över NV delen av uo. SÖ Översikt över NV delen av uo. SÖ Översikt över A1 och A2 (kyrkogrund). S Översikt Ö delen av A1 och A2 (kyrkogrund). SSV Översikt V delen av uo. På bilden ses Jonas M Nordin, Uppsala universitet NNÖ 16 och Åsa Lindgren, Nbm. 15 Översikt V delen av uo. På bilden ses Jonas M Nordin, Uppsala universitet Ö 26 och Åsa Lindgren, Nbm. 16 Översikt uo. På bilden ses Jonas M Nordin, Uppsala universitet och Åsa SÖ 27 Lindgren, Nbm. 17 Översikt N delen av uo. ÖSÖ Översikt V delen av uo, med bäcken i bakgrunden. ÖNÖ 02, 16, Översikt uo. På bilden ses Åsa Lindgren, Nbm och Åke Lundqvist, Ballastviken. N Översikt uo och "Kyrkudden". VNV 07 1
