Bilaga 9. Exempel på frågeformulär, information och checklistor

Transkript

1 Bilaga 9 Exempel på frågeformulär, information och checklistor 101

2 miljö maj 2009 INFORMATION FRÅN MILJÖKONTORET Tillsyn enligt miljöbalken av energianvändning hos företag All användning av energi påverkar miljön. En lägre användning av energi innebär mindre påverkan och dessutom blir det billigare. Varför är energi en miljöfråga? All användning av energi (el, värme) påverkar miljön. Luftföroreningar som t ex partiklar, koldioxid, svaveldioxid, ozon och kväveoxider bildas vid användning av fossila bränslen som olja, kol och vid användning av biobränslen som pellets och etanol. När fossila bränslen och uran används förbrukas även ändliga resurser. Därför är en minskning av energianvändningen gynnsam för miljön. Dessutom kan man genom att minska sin energianvändning spara pengar. Hur kommer tillsynen att genomföras? Miljönämnden i Luleå kommer de närmaste åren att prioritera tillsynen av energianvändning i företag. Enligt miljöbalken 2 kap 5 ska alla som bedriver en verksamhet eller vidtar en åtgärd hushålla med råvaror och energi samt utnyttja möjligheterna till återanvändning och återvinning. I första hand ska förnybara energikällor användas. Tillsynen kommer att ske i samarbete med bland annat Norrbottens Energikontor AB (Nenet) och den kommunala energi och klimatrådgivningen. Ni kommer i förväg att få ett antal frågor gällande er energianvändning att besvara och skicka in till miljökontoret. I detta ingår även att ta reda på och skicka in timvärden för elanvändningen. Uppgifter om timvärden lämnas av Luleå Energi. Dessa uppgifter används sedan som underlag för resonemang om företagets energianvändning i samband med inspektionen. Det är viktigt att de personer som medverkar vid inspektionen har kunskap om de frågor som diskuteras. På baksidan listas därför exempel på de frågor som kan komma att ställas. Adress: Miljökontoret, Luleå kommun, LULEÅ Besök oss: Rådstugatan 11 Telefon: E-post: miljokontoret@lulea.se Hemsida: 102

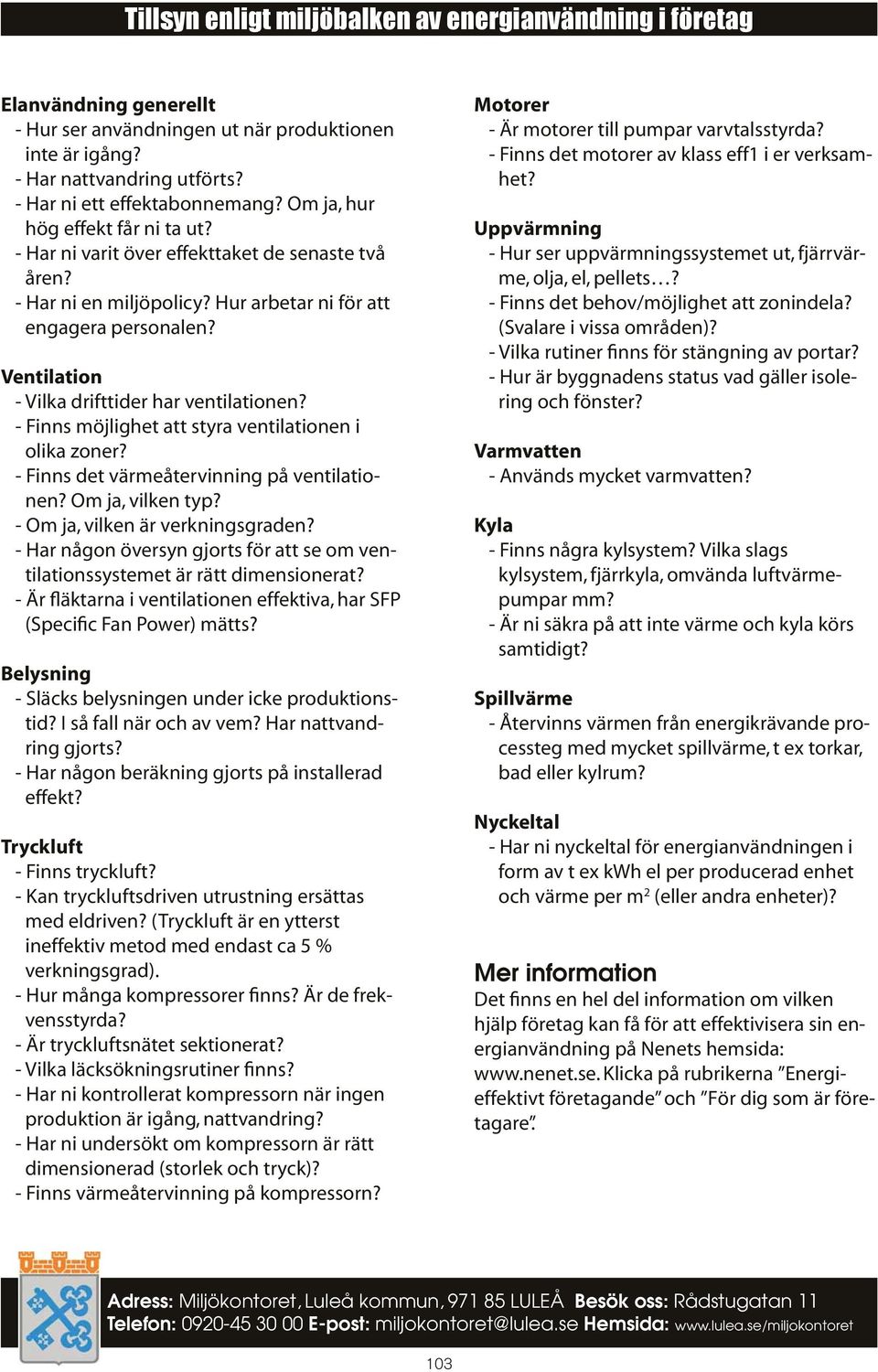

3 Tillsyn enligt miljöbalken av energianvändning i företag Elanvändning generellt - Hur ser användningen ut när produktionen inte är igång? - Har nattvandring utförts? - Har ni ett effektabonnemang? Om ja, hur hög effekt får ni ta ut? - Har ni varit över effekttaket de senaste två åren? - Har ni en miljöpolicy? Hur arbetar ni för att engagera personalen? Ventilation - Vilka drifttider har ventilationen? - Finns möjlighet att styra ventilationen i olika zoner? - Finns det värmeåtervinning på ventilationen? Om ja, vilken typ? - Om ja, vilken är verkningsgraden? - Har någon översyn gjorts för att se om ventilationssystemet är rätt dimensionerat? - Är fläktarna i ventilationen effektiva, har SFP (Specific Fan Power) mätts? Belysning - Släcks belysningen under icke produktionstid? I så fall när och av vem? Har nattvandring gjorts? - Har någon beräkning gjorts på installerad effekt? Tryckluft - Finns tryckluft? - Kan tryckluftsdriven utrustning ersättas med eldriven? (Tryckluft är en ytterst ineffektiv metod med endast ca 5 % verkningsgrad). - Hur många kompressorer finns? Är de frekvensstyrda? - Är tryckluftsnätet sektionerat? - Vilka läcksökningsrutiner finns? - Har ni kontrollerat kompressorn när ingen produktion är igång, nattvandring? - Har ni undersökt om kompressorn är rätt dimensionerad (storlek och tryck)? - Finns värmeåtervinning på kompressorn? Motorer - Är motorer till pumpar varvtalsstyrda? - Finns det motorer av klass eff1 i er verksamhet? Uppvärmning - Hur ser uppvärmningssystemet ut, fjärrvärme, olja, el, pellets? - Finns det behov/möjlighet att zonindela? (Svalare i vissa områden)? - Vilka rutiner finns för stängning av portar? - Hur är byggnadens status vad gäller isolering och fönster? Varmvatten - Används mycket varmvatten? Kyla - Finns några kylsystem? Vilka slags kylsystem, fjärrkyla, omvända luftvärmepumpar mm? - Är ni säa på att inte värme och kyla körs samtidigt? Spillvärme - Återvinns värmen från energiävande processteg med mycket spillvärme, t ex torkar, bad eller kylrum? Nyckeltal - Har ni nyckeltal för energianvändningen i form av t ex kwh el per producerad enhet och värme per m 2 (eller andra enheter)? Mer information Det finns en hel del information om vilken hjälp företag kan få för att effektivisera sin energianvändning på Nenets hemsida: Klicka på rubrikerna Energieffektivt företagande och För dig som är företagare. Adress: Miljökontoret, Luleå kommun, LULEÅ Besök oss: Rådstugatan 11 Telefon: E-post: miljokontoret@lulea.se Hemsida: 103

4 Frågor om företagets energianvändning Företag: Kontaktperson: Allmänna frågor Har ni något/några nyckeltal för energianvändningen? Ja Nej Om ja, viket/vilka: Vet du ditt företags totala energikostnad? Ja Nej Kommentar: Vet du om, och i så fall var, det finns sparmöjligheter när det gäller energi? Ja Nej Kommentar: Vet du om fastighetsunderhållet sker rationellt och kostnadseffektivt? Ja Nej Kommentar: Vet du om ventilationssystemet fungerar som det ska? Ja Nej Kommentar: Uppgifter om lokalyta (uppdelat om uppgifter finns): Totalt: Kontor Produktion Förråd/garage m2 m2 m2 m2 Energianvändning 1. Ange utifrån tillförd energi Inköpt energimängd:el 104

5 Uppgifter om lokalyta (uppdelat om uppgifter finns): Totalt: Kontor Produktion Förråd/garage m2 m2 m2 m2 Energianvändning 1. Ange utifrån tillförd energi Inköpt energimängd:el Inköpt energimängd:fjärrvärme 2. Ange eventuell egen energiproduktion (ej energiåtervinning) El Värme 3. Ange eventuell försäljning av energi El Värme 4. Ange användning av elektrisk energi Fördelning på energislag 5. Användning av fossila bränslen (Ange bränslet, t ex Eo1, Eo5) 6. Användning av biologiska bränslen (Ange bränslet, t ex fastbränsle, biogas, pellets) 7. Användning av övrig energi Ange energislaget t ex vindaft, solenergi Kommentar: Det går även bra att ange användning av bränslen på annat sätt, t ex oljeanvändning i m3/år. Har ni genomfört en energikartläggning alternativt själva undersökt (mätt/beräknat) energiförbrukningen? Ja Nej Om svaret är nej: hoppa över fråga 8-11! Fördelning på förbrukande enheter 8. Lista de tre största energiförbrukarna (T ex processer, uppvärmning, ventilation eller tryckluft) 105

6 Kommentar: Det går även bra att ange användning av bränslen på annat sätt, t ex oljeanvändning i m3/år. Har ni genomfört en energikartläggning alternativt själva undersökt (mätt/beräknat) energiförbrukningen? Ja Nej Om svaret är nej: hoppa över fråga 8-11! Fördelning på förbrukande enheter 8. Lista de tre största energiförbrukarna (T ex processer, uppvärmning, ventilation eller tryckluft) Spillvärme och energiåtervinning 9. Uppskatta den totala potentialen för återvinning av spillvärme Spillvärme och energiåtervinning 9. Uppskatta den totala potentialen för återvinning av spillvärme 10. Ange mängden eventuellt återvunnen spillvärme Spillvärme och energiåtervinning 10. Ange mängden eventuellt återvunnen spillvärme Uppskatta Ange återvinningsutrustning den totala potentialen och för mängden återvinning återvunnen av spillvärme energi (T ex värmeväxlare, värmepump mm. Ej produktion av energi från råvara) 11. Ange återvinningsutrustning och mängden återvunnen energi 10. (T ex Ange värmeväxlare, mängden eventuellt värmepump återvunnen mm. Ej produktion spillvärmeav energi från råvara) 11. Ange återvinningsutrustning och mängden återvunnen energi (T ex värmeväxlare, värmepump mm. Ej produktion av energi från råvara) Timvärden för elanvändning (kwh/h) Timvärden för elanvändning (kwh/h) under en månad på sommaren och en på vintern (förslagsvis under juni och januari månad) tas fram från "Mina Sidor" hos Luleå Energi samt redovisas i separat excelfil till miljökontoret. Timvärden Logga för elanvändning med ert organisationsnummer (kwh/h) samt kundnummer. Timvärden för elanvändning (kwh/h) under en månad på sommaren och en på vintern (förslagsvis Uppgifterna hämtas in från Luleå Energi. under juni och januari månad) tas fram från "Mina Sidor" hos Luleå Energi samt redovisas i Kontakta deras kundtjänst på telefonnummer om det uppstår frågor. Uppgifterna separat excelfil till miljökontoret. Logga in med ert organisationsnummer samt kundnummer. redovisas till miljökontoret i separata excelfiler via e-post: ange e-postadress! Om frågor uppstår om detta Uppgifterna hämtas in från Timvärden kontakta Luleå Energi. för miljökontoret elanvändning på telefonnummer (kwh/h) ange telefonnummer! Timvärden Kontakta deras för elanvändning kundtjänst på (kwh/h) telefonnummer under en månad på 44 sommaren 00 det och uppstår en på vintern frågor. Uppgifterna (förslagsvis under redovisas juni till och miljökontoret januari månad) i separata tas fram excelfiler från "Mina via Sidor" e-post: hos ange Luleå e-postadress! Energi samt redovisas i separat Om frågor excelfil uppstår till miljökontoret. om detta kontakta Logga miljökontoret in med ert på organisationsnummer telefonnummer ange telefonnummer! samt kundnummer. Uppgifterna hämtas in från Luleå Energi. Kontakta deras kundtjänst på Frågor telefonnummer om fastigheten om det uppstår frågor. Uppgifterna redovisas till miljökontoret i separata excelfiler via e-post: ange e-postadress! Om frågor uppstår om detta kontakta miljökontoret på telefonnummer ange telefonnummer! 12. Äger ni fastigheten själva? Om inte ange fastighetsägare, adress och telefonnummer nedan: Fastighetsägare: 12. Äger ni fastigheten själva? Om inte ange fastighetsägare, adress och telefonnummer nedan: Postadress: Kontaktperson: Fastighetsägare: Telefonnummer: Frågor om fastigheten Frågor om fastigheten Adress: Adress: Postadress: Kontaktperson: 12. Förvaltare: Äger ni fastigheten själva? Om inte ange fastighetsägare, adress och Telefonnummer: telefonnummer nedan: Telefonnummer: Fastighetsägare: Om ni inte äger fastigheten själva, besiv hur energikostnaden tas ut Adress: (t ex ingår värme och el i hyran, mäts och debiteras faktisk förbrukning av el och/eller värme, används schabloner osv ) Förvaltare: Telefonnummer: Postadress: Kontaktperson: Om ni inte äger fastigheten själva, besiv hur energikostnaden tas ut (t ex ingår värme och el i Telefonnummer: hyran, mäts och debiteras faktisk förbrukning av el och/eller värme, används schabloner osv ) Förvaltare: Telefonnummer: Om ni inte äger fastigheten själva, besiv hur energikostnaden tas ut (t ex ingår värme och el i hyran, mäts och debiteras faktisk förbrukning av el och/eller värme, används schabloner osv ) 106

7 Checklista energitillsyn A. Uppgifter om företaget Företagsnamn: Fastighetsbeteckning Organisationsnummer: Besöksadress: Postadress: Företagsledning: (Chef/VD) Kontaktperson: Telefonnummer: Telefonnummer: Faktureringsadress: B. Allmänna uppgifter om inspektionen Datum: Närvarande: Tid för inspektion: Restid: C. Elanvändning (utgå från graferna) Hur ser användningen ut när produktionen inte är igång? Har nattvandring utförts? Kommentarer, tankar ing graferna? Har ni ett effektabonnemang? Har ni varit över effekttaket senaste två åren? Hur hög effekt får tas ut? D. Administration Hur många kontorsplatser finns det? Hur många datorer, sivare, kopieringsmaskiner m.m. utrustning finns det? Har företaget serverrum? Hur ventileras detta? Finns rutiner för att stänga av datorer, sivare, kopieringsmaskiner m.m? 107

8 E. Motorvärmare Hur många parkeringsplatser finns det? Finns det motorvärmare? Hur många? Står motorvärmare på hela tiden eller finns det någon form av timer eller annan energibesparande lösning? F. Ventilation Vilken/ vilka typer av ventilationssystem har ni? Vilka drifttider har ventilationen? Vilka tider är det verksamhet? Finns tidstyrning? Finns speciella behov av ventilation, ex damm eller gas? Finns möjlighet att styra ventilationen i olika zoner? Finns värmeväxlare på ventilationen? Vilken typ i så fall? Verkningsgrad? (R %, P 60%) Finns underhålls - och driftinstruktioner för rengöring av fläktar, värmeväxlare, filterbyte? Följs de? Har det gjorts någon översyn för att se om ventilationen är rätt dimensionerad? Finns godkänd OVK för någon byggnad? Är fläktarna i ventilationen effektiva, har SFP-mätningar gjorts? (SFP-Specific Fan Power kw/m3/s=mått på effektivitet) G. Uppvärmning Hur ser uppvärmningssystemet ut? Om olja eller el används, finns andra alternativ? Vad skulle det kosta, inköp och driftkostnader? Finns behov/möjlighet att zonindela (svalare i vissa områden?) Vilka rutiner finns för stängning av portar? Finns andra alternativ? Är portarna täta? Finns aerotemprar/luftridåer och i så fall hur styrs de? Hur är byggnadens status vad gäller isolering och fönster? Finns rutiner för drift och underhåll av t ex termostater? Följs de? Finns dokumentation? H. Kyla Finns det några kylsystem? Vilka; fjärrkyla, frikyla omvända luftvärmepumpar, annan kylanläggning? Effekt? Är ni säa på att inte värme och kyla körs samtidigt? Skulle kylan kunna ersättas med bättre ventilation eller solskydd t ex? 108

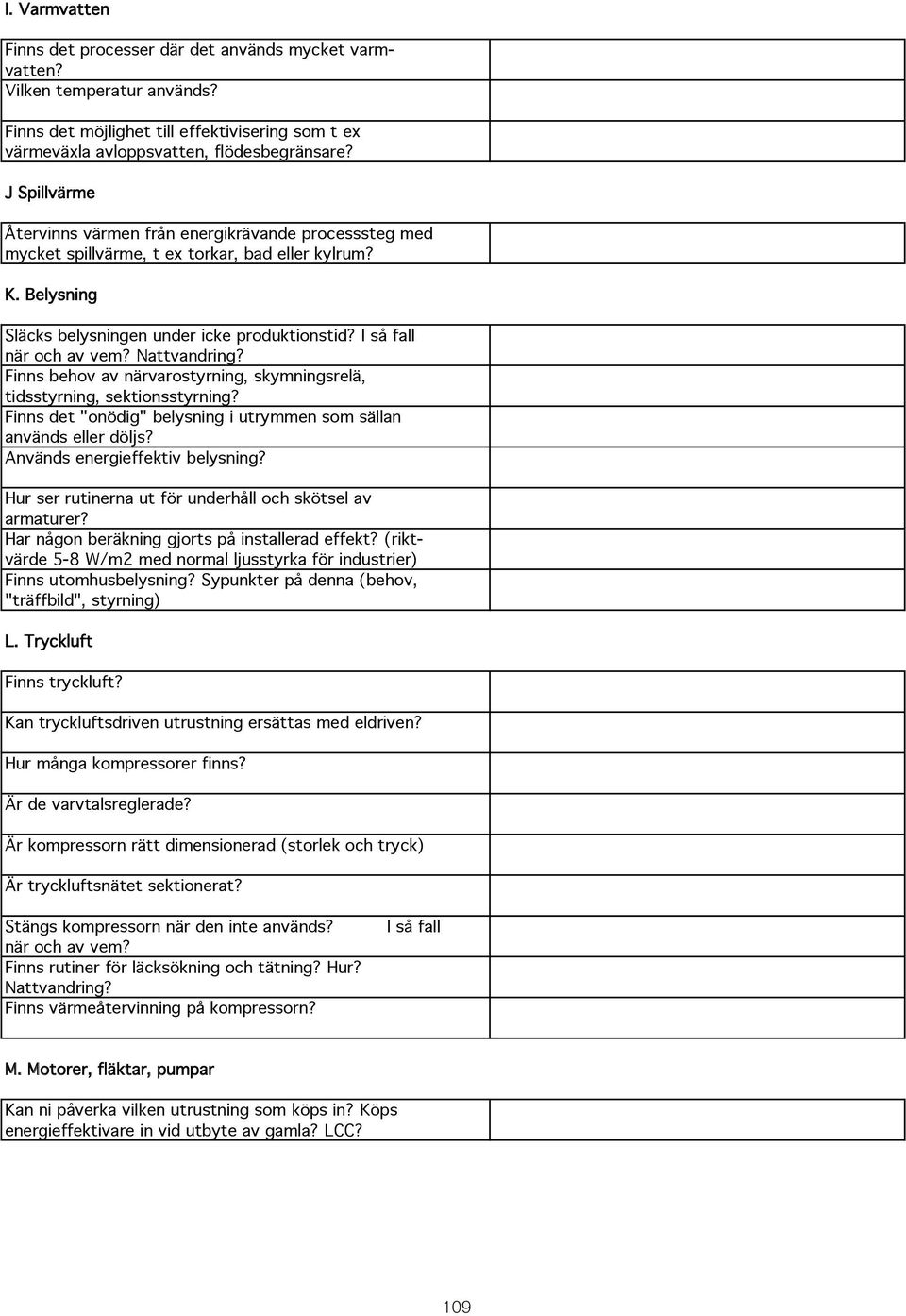

9 I. Varmvatten Finns det processer där det används mycket varmvatten? Vilken temperatur används? Finns det möjlighet till effektivisering som t ex värmeväxla avloppsvatten, flödesbegränsare? J Spillvärme Återvinns värmen från energiävande processsteg med mycket spillvärme, t ex torkar, bad eller kylrum? K. Belysning Släcks belysningen under icke produktionstid? I så fall när och av vem? Nattvandring? Finns behov av närvarostyrning, skymningsrelä, tidsstyrning, sektionsstyrning? Finns det "onödig" belysning i utrymmen som sällan används eller döljs? Används energieffektiv belysning? Hur ser rutinerna ut för underhåll och skötsel av armaturer? Har någon beräkning gjorts på installerad effekt? (riktvärde 5-8 W/m2 med normal ljusstyrka för industrier) Finns utomhusbelysning? Sypunkter på denna (behov, "träffbild", styrning) L. Tryckluft Finns tryckluft? Kan tryckluftsdriven utrustning ersättas med eldriven? Hur många kompressorer finns? Är de varvtalsreglerade? Är kompressorn rätt dimensionerad (storlek och tryck) Är tryckluftsnätet sektionerat? Stängs kompressorn när den inte används? när och av vem? Finns rutiner för läcksökning och tätning? Hur? Nattvandring? Finns värmeåtervinning på kompressorn? I så fall M. Motorer, fläktar, pumpar Kan ni påverka vilken utrustning som köps in? Köps energieffektivare in vid utbyte av gamla? LCC? 109

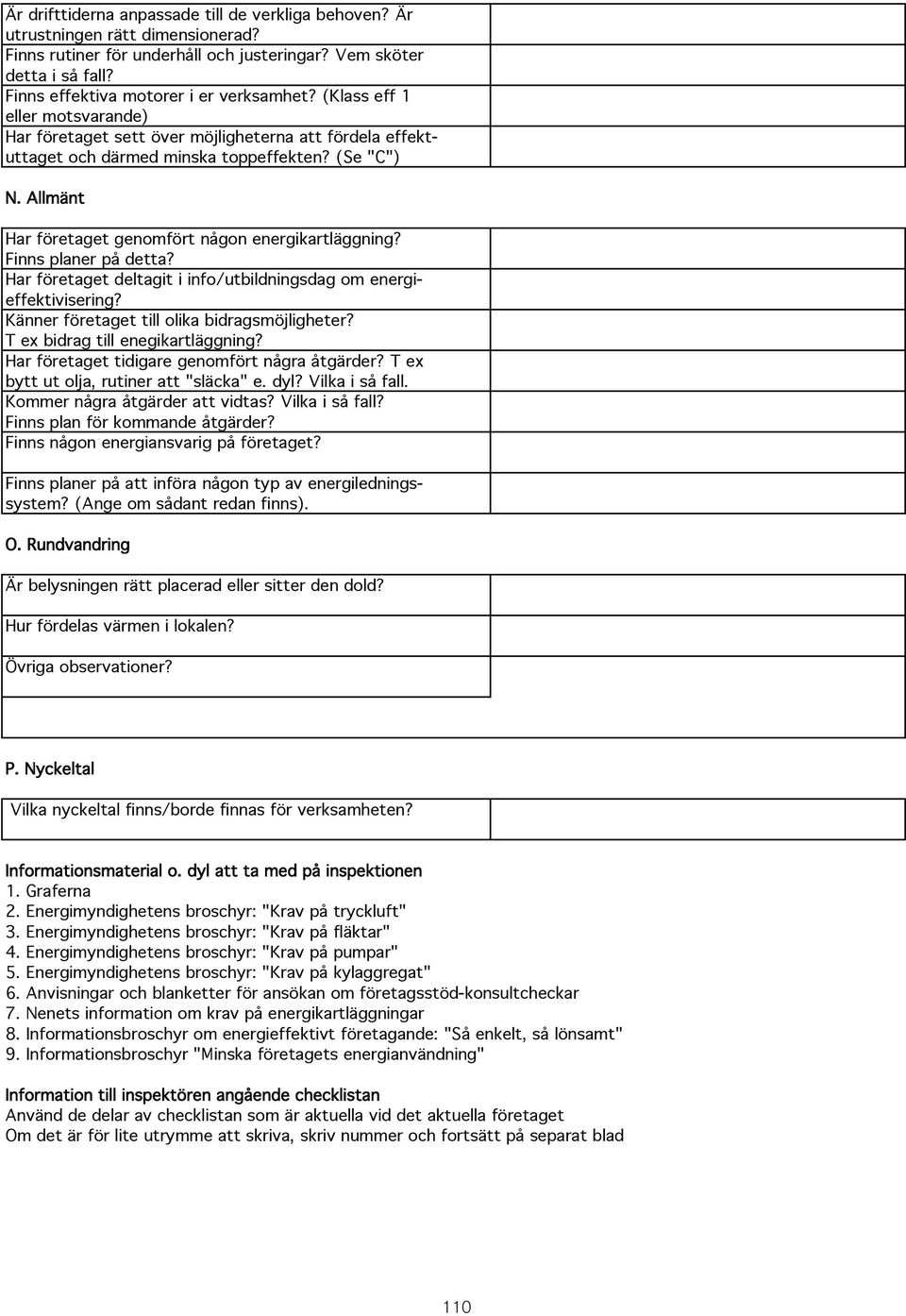

10 Är drifttiderna anpassade till de verkliga behoven? Är utrustningen rätt dimensionerad? Finns rutiner för underhåll och justeringar? Vem sköter detta i så fall? Finns effektiva motorer i er verksamhet? (Klass eff 1 eller motsvarande) Har företaget sett över möjligheterna att fördela effektuttaget och därmed minska toppeffekten? (Se "C") N. Allmänt Har företaget genomfört någon energikartläggning? Finns planer på detta? Har företaget deltagit i info/utbildningsdag om energieffektivisering? Känner företaget till olika bidragsmöjligheter? T ex bidrag till enegikartläggning? Har företaget tidigare genomfört några åtgärder? T ex bytt ut olja, rutiner att "släcka" e. dyl? Vilka i så fall. Kommer några åtgärder att vidtas? Vilka i så fall? Finns plan för kommande åtgärder? Finns någon energiansvarig på företaget? Finns planer på att införa någon typ av energiledningssystem? (Ange om sådant redan finns). O. Rundvandring Är belysningen rätt placerad eller sitter den dold? Hur fördelas värmen i lokalen? Övriga observationer? P. Nyckeltal Vilka nyckeltal finns/borde finnas för verksamheten? Informationsmaterial o. dyl att ta med på inspektionen 1. Graferna 2. Energimyndighetens broschyr: "Krav på tryckluft" 3. Energimyndighetens broschyr: "Krav på fläktar" 4. Energimyndighetens broschyr: "Krav på pumpar" 5. Energimyndighetens broschyr: "Krav på kylaggregat" 6. Anvisningar och blanketter för ansökan om företagsstöd-konsultcheckar 7. Nenets information om av på energikartläggningar 8. Informationsbroschyr om energieffektivt företagande: "Så enkelt, så lönsamt" 9. Informationsbroschyr "Minska företagets energianvändning" Information till inspektören angående checklistan Använd de delar av checklistan som är aktuella vid det aktuella företaget Om det är för lite utrymme att siva, siv nummer och fortsätt på separat blad 110

11 Del 1. Energiutredning Energianvändning 1. Ange utifrån tillförd energi Inköpt energimängd 2. Ange eventuell egen energiproduktion (ej energiåtervinning) El Värme 3. Ange eventuell försäljning av energi El Värme Fördelning på energislag 4. Ange användning av elektrisk energi 5. Användning av fossila bränslen (Ange bränslet) 6. Användning av biologiska bränslen (Ange bränslet, t. ex. fastbränsle, flytande bränsle, biogas eller fjärrvärme) 7. Användning av övrig energi Ange energislaget, t.ex. vindaft, solenergi ) 111

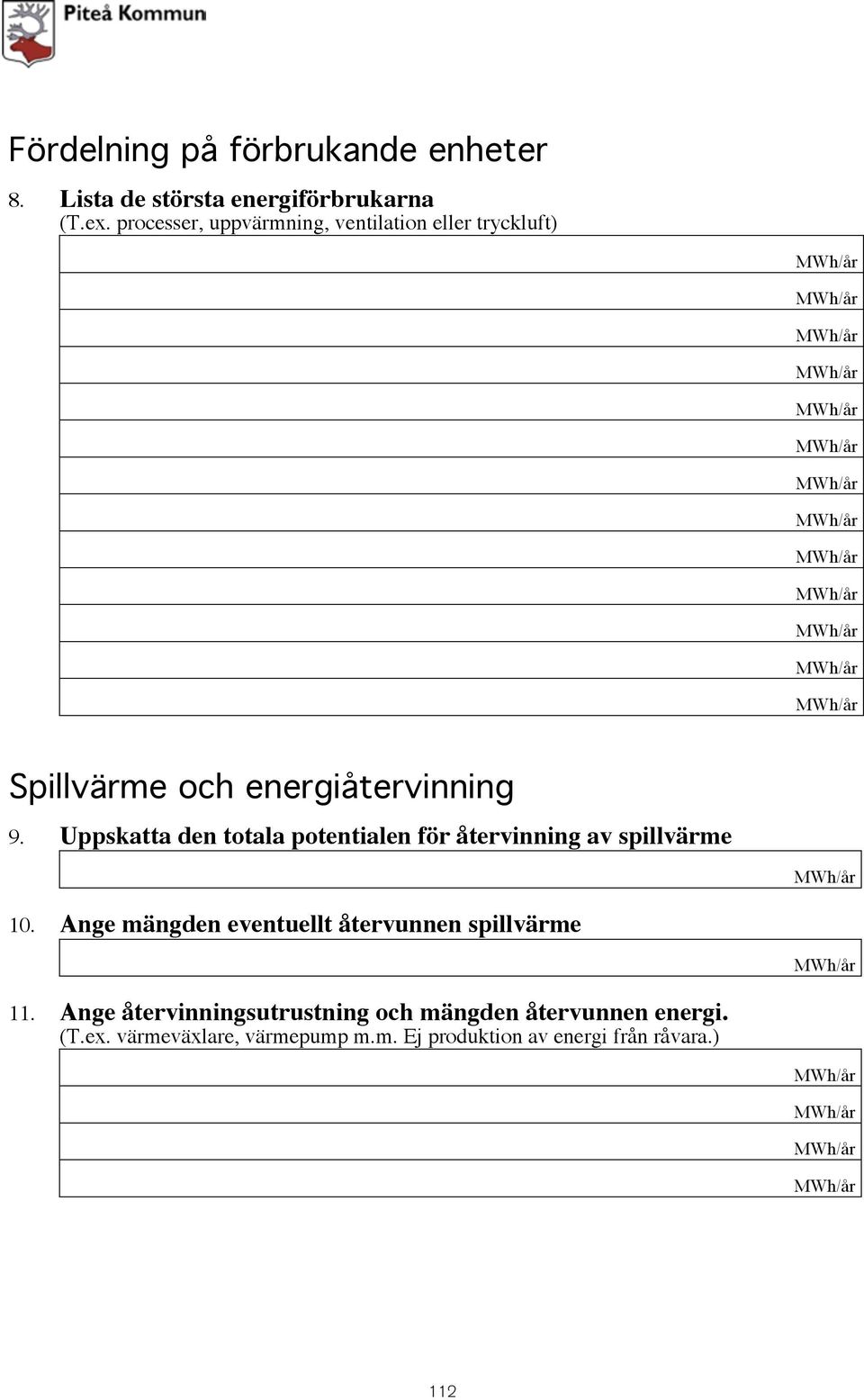

12 Del 1. Energiutredning Fördelning på förbrukande enheter 8. Lista de största energiförbrukarna (T.ex. processer, uppvärmning, ventilation eller tryckluft) Energianvändning 1. Ange utifrån tillförd energi Inköpt energimängd 2. Ange eventuell egen energiproduktion (ej energiåtervinning) El Värme 3. Ange eventuell försäljning av energi El Värme Fördelning på energislag 4. Ange användning av elektrisk energi Spillvärme och energiåtervinning 5. Användning av fossila bränslen (Ange bränslet) 9. Uppskatta den totala potentialen för återvinning av spillvärme 10. Ange mängden eventuellt återvunnen spillvärme 6. Användning av biologiska bränslen (Ange bränslet, t. ex. fastbränsle, flytande bränsle, biogas eller fjärrvärme) 11. Ange återvinningsutrustning och mängden återvunnen energi. (T.ex. värmeväxlare, värmepump m.m. Ej produktion av energi från råvara.) 7. Användning av övrig energi Ange energislaget, t.ex. vindaft, solenergi ) 112

13 Del Energiutredning Förbättringar och åtgärder Energianvändning Förbättringsmöjligheter 1. Ange utifrån tillförd energi 12. Identifiera förbättringsmöjligheter (med en pay-off tid på mindre än 3 år) som Inköpt minskar energimängd energianvändningen totalt eller minskar användningen av fossila bränslen eller el-energi, siv gärna upp en beräknad kostnad för 2. Ange åtgärderna. eventuell egen energiproduktion (ej energiåtervinning) Åtgärd/Besparingspotential El Värme 3. Ange eventuell försäljning av energi El Värme Fördelning på energislag 4. Ange användning av elektrisk energi 5. Användning av fossila bränslen (Ange bränslet) 13. Identifiera möjliga systembyten som skulle minska koldioxidutsläppen Åtgärd/Energianvändning 6. Användning av biologiska bränslen (Ange bränslet, t. ex. fastbränsle, flytande bränsle, biogas eller fjärrvärme) 7. Användning av övrig energi Ange energislaget, t.ex. vindaft, solenergi ) 113

14 Del 1. Energiutredning Planerade och genomförda insatser 14. Redovisa genomförda insatser de senaste 3 åren som har minskat Energianvändning energiförbrukningen och/eller koldioxidutsläppen (uppskatta besparingspotentialen) 1. Ange utifrån tillförd energi Inköpt energimängd 2. Ange eventuell egen energiproduktion (ej energiåtervinning) El Värme 3. Ange eventuell försäljning av energi El Värme 15. Redovisa planerade insatser de närmaste 3 åren för att minska Fördelning energiförbrukningen på energislag och/eller koldioxidutsläppen (uppskatta besparingspotentialen) 4. Ange användning av elektrisk energi 5. Användning av fossila bränslen (Ange bränslet) 6. Användning av biologiska bränslen (Ange bränslet, t. ex. fastbränsle, flytande bränsle, biogas eller fjärrvärme) 7. Användning av övrig energi Ange energislaget, t.ex. vindaft, solenergi ) 114

15 Piteå september 2009 Miljö- och byggkontorets energitillsyn på verksamheter i Piteå Kommun All användning av energi (el, värme) påverkar miljön. En minskning av energianvändningen är gynnsam för miljön eftersom ingen energiteknik är helt utan miljöpåverkan. Dessutom är minskningen ekonomiskt fördelaktig. Sverige har 16 miljömål och energisektorn berörs t ex av: - Begränsad klimatpåverkan - Frisk luft - Bara naturlig försurning - God bebyggd miljö Miljö- och byggnämnden ska som tillsynsmyndighet enligt miljöbalken kontrollera olika områden som t ex kemikalier och avfall och även energiområdet. I 2 kap. 5 står det att: Alla som bedriver en verksamhet eller vidtar en åtgärd skall hushålla med råvaror och energi samt utnyttja möjligheterna till återanvändning och återvinning. I första hand skall förnybara energikällor användas. Som en del i ett pågående projekt Insatser för ett Energieffektivt och Starkt Näringsliv (IESN) ska miljötillsyn av små och medelstora företag i Piteå genomföras. Projektet genomförs i samarbete med bl. a. Norrbottens energikontor AB (Nenet) och Energitekniskt centrum (ETC). Syftet med projektet är bland annat att utveckla metoder för att få med energifrågan i miljötillsynen på ett bättre sätt än vad som varit fallet hittills. Företaget kan ha möjlighet att använda konsultcheckar för energikartläggning, samt möjlighet att få hjälp med bedömning av offerter och second opinion av gjorda energikartläggningar via tillsynsprojektet. Om Ni behöver få mer tid på vissa av de frågor som ställs i checklistan, kan Ni återkomma per telefon. Vänliga hälsningar: Miljö- och byggkontoret Bilaga: Checklista energitillsyn 115

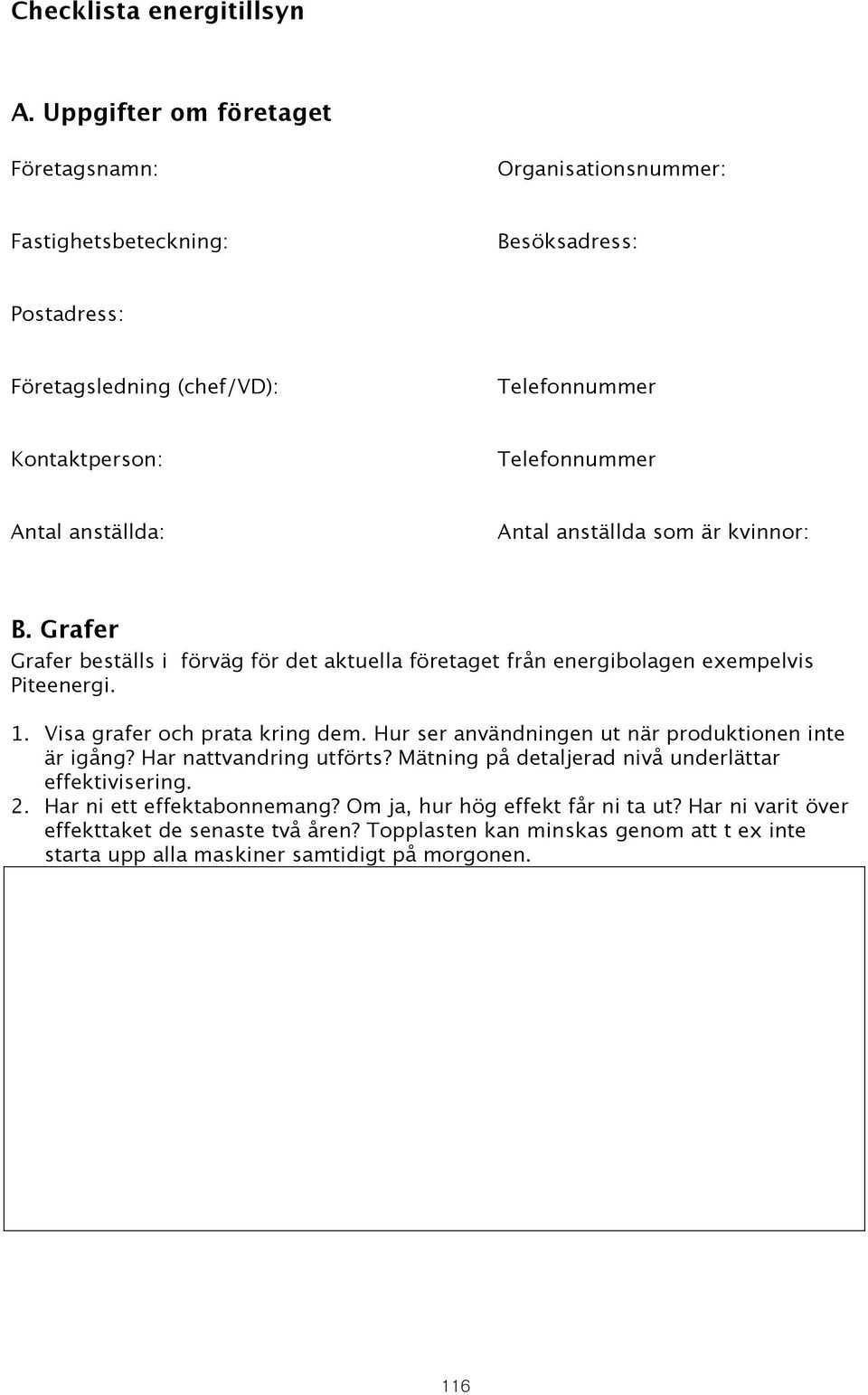

16 Checklista energitillsyn A. Uppgifter om företaget Företagsnamn: Organisationsnummer: Fastighetsbeteckning: Besöksadress: Postadress: Företagsledning (chef/vd): Telefonnummer Kontaktperson: Telefonnummer Antal anställda: Antal anställda som är kvinnor: B. Grafer Grafer beställs i förväg för det aktuella företaget från energibolagen exempelvis Piteenergi. 1. Visa grafer och prata ing dem. Hur ser användningen ut när produktionen inte är igång? Har nattvandring utförts? Mätning på detaljerad nivå underlättar effektivisering. 2. Har ni ett effektabonnemang? Om ja, hur hög effekt får ni ta ut? Har ni varit över effekttaket de senaste två åren? Topplasten kan minskas genom att t ex inte starta upp alla maskiner samtidigt på morgonen. 116

17 C. Ventilation 1. Vilka drifttider har ventilationen? 2. Vilka tider är det verksamhet? 3. Finns speciella behov av ventilation, ex damm, gas? 4. Finns möjlighet att styra ventilationen i olika zoner? 5. Finns det värmeåtervinning på ventilationen? Om ja, vilken typ? 6. Om ja, vilken är verkningsgraden? Om de inte vet verkningsgraden, begär in uppgift (roterande värmeväxlare 60 %, plattvärmeväxlare %) 7. Finns underhålls- och driftsinstruktioner för rengöring av värmeväxlare, fläktar, filterbyte. Följs de? Finns dokumentation? 8. Har någon översyn gjorts för att se om ventilationen är rätt dimensionerad? 9. Finns godkänd OVK för någon byggnad? 10. Är fläktarna i ventilationen effektiva, finns SFP-värden? (SFP-Specific Fan Power kw/m 3 /s = matt på fläktarnas effektivitet 1,5=mycket eleffektivt 2,0= eleffektivt 2,5= mindre eleffektivt 4,0=vårdslöshet med högvärdig energikälla) Om det bedöms lämpligt, fråga efter resultat från SFP-mätningar från ett par ventilationsaggregat D. Belysning 1. Släcks belysningen under icke produktionstid? I så fall när och av vem? Nattvandring? 2. Finns behov av närvarostyrning, skymningsrelä, tidsstyrning? 3. Har någon beräkning gjorts på installerad effekt? (Riktvärde 5-8 W/m 2 med normal ljusstyrka för industrilokaler). Om det bedöms lämpligt, föreslå att mätning/beräkningar utförs i lämpligt utrymme. OBS vid beräkningen måste man lägga på % (lysrör) och 5-10 % (kvicksilverlampor) till det som står på ljuskällan pga ingutrustning (drossel och tändare) 4. Träffbild på utomhusbelysning 117

18 E. Tryckluft 1. Finns tryckluft? E. 2. Tryckluft Kan tryckluftsdriven utrustning ersättas med eldriven? (Tryckluft är en ytterst 1. ineffektiv Finns tryckluft? metod med endast 5 % verkningsgrad.) Hur Kan många tryckluftsdriven kompressorer utrustning finns? ersättas Är de varvtalsreglerade? med eldriven? (Tryckluft är en ytterst 4. Är ineffektiv tryckluftsnätet metod med sektionerat? endast 5 % verkningsgrad.) Vilka Hur många läcksökningsrutiner kompressorer finns? Nattvandring? Är de varvtalsreglerade? Stängs Är tryckluftsnätet kompressorn sektionerat? av när den inte används? I så fall när och av vem? Har Vilka ni läcksökningsrutiner kontrollerat kompressorn finns? Nattvandring? när ingen produktion är igång, nattvandring? Har Stängs ni undersökt kompressorn av kompressorn när den inte är används? rätt dimensionerad I så fall när (storlek och av vem? och tryck?) 7. Tekniken, Har kontrollerat t ex tryckluftsmunstycken kompressorn när ingen har utvecklats. produktion är igång, nattvandring? Finns Har ni värmeåtervining undersökt om kompressorn på kompressorn? är rätt dimensionerad (storlek och tryck?) Tekniken, t ex tryckluftsmunstycken har utvecklats. 9. Finns värmeåtervining på kompressorn? F Motorer 1. Vem bestämmer vilka motorer som köps in? Hur kan ni påverka? 2. F Motorer Är motorer till pumpar varvtalsregelrade? 1. Vem bestämmer vilka motorer som köps in? Hur kan ni påverka? 2. Är motorer till pumpar varvtalsregelrade? 118

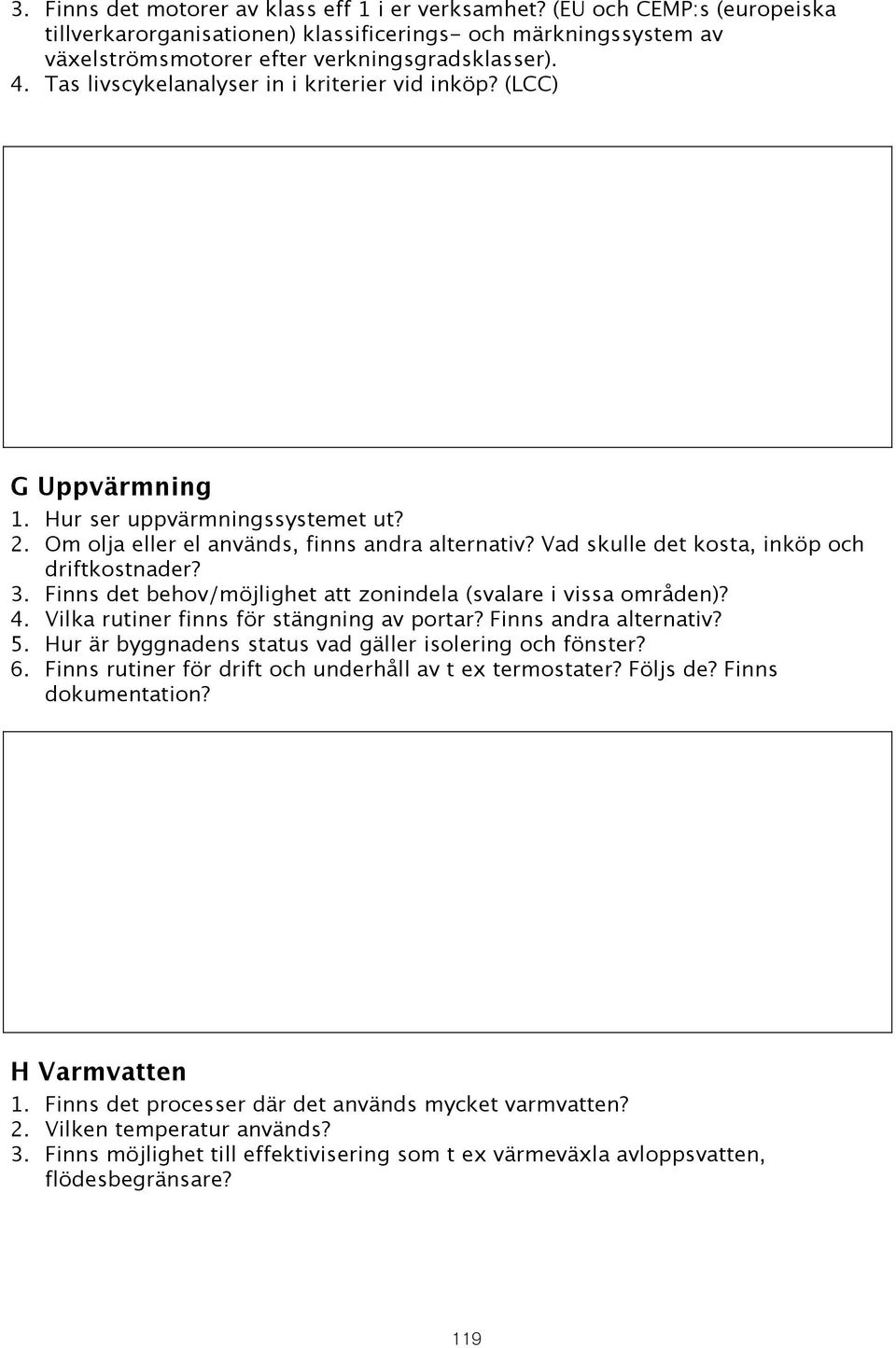

19 3. Finns det motorer av klass eff 1 i er verksamhet? (EU och CEMP:s (europeiska tillverkarorganisationen) klassificerings- och märkningssystem av växelströmsmotorer efter verkningsgradsklasser). 4. Tas livscykelanalyser in i iterier vid inköp? (LCC) G Uppvärmning 1. Hur ser uppvärmningssystemet ut? 2. Om olja eller el används, finns andra alternativ? Vad skulle det kosta, inköp och driftkostnader? 3. Finns det behov/möjlighet att zonindela (svalare i vissa områden)? 4. Vilka rutiner finns för stängning av portar? Finns andra alternativ? 5. Hur är byggnadens status vad gäller isolering och fönster? 6. Finns rutiner för drift och underhåll av t ex termostater? Följs de? Finns dokumentation? H Varmvatten 1. Finns det processer där det används mycket varmvatten? 2. Vilken temperatur används? 3. Finns möjlighet till effektivisering som t ex värmeväxla avloppsvatten, flödesbegränsare? 119

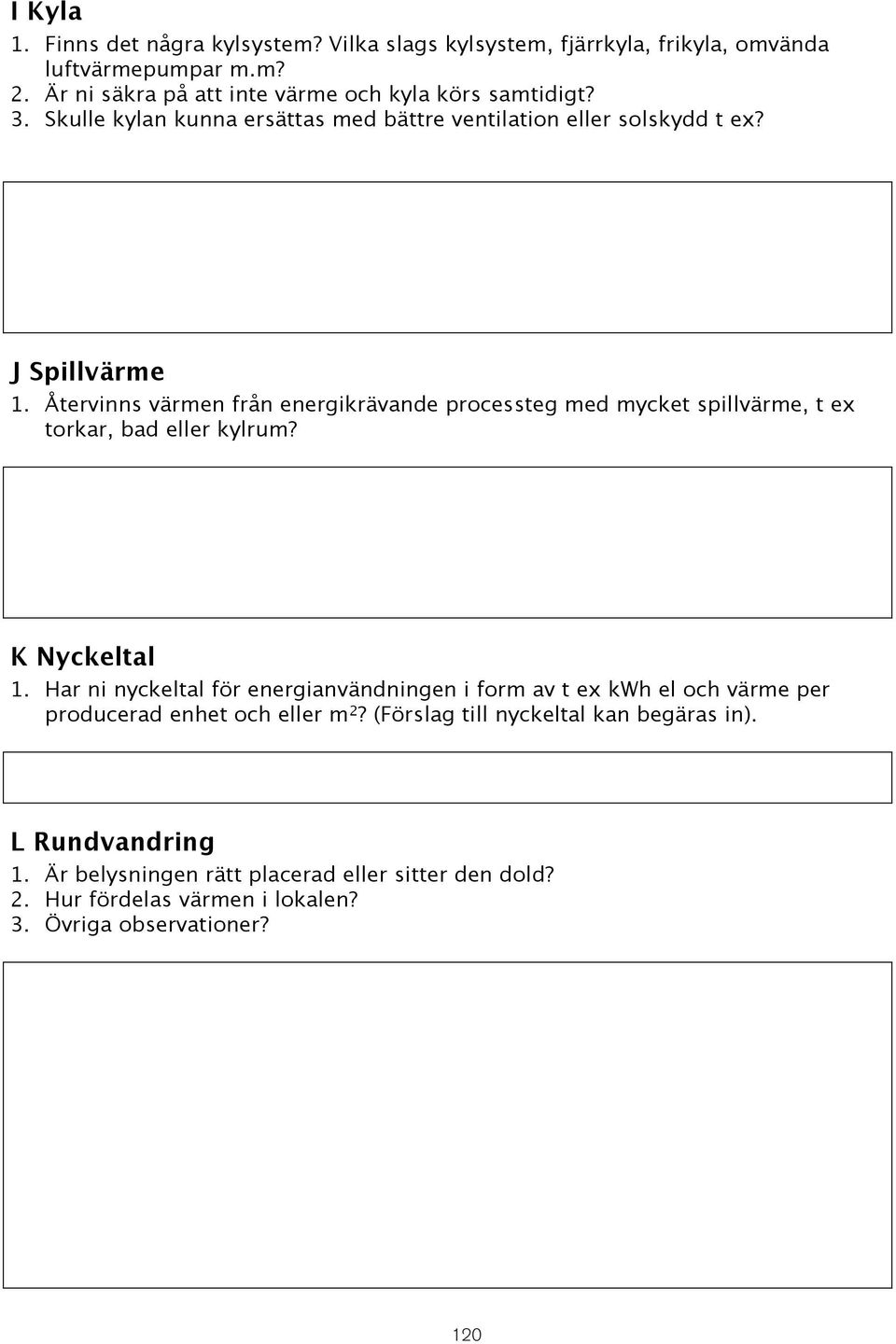

20 I Kyla 1. Finns det några kylsystem? Vilka slags kylsystem, fjärrkyla, frikyla, omvända luftvärmepumpar m.m? 2. Är ni säa på att inte värme och kyla körs samtidigt? 3. Skulle kylan kunna ersättas med bättre ventilation eller solskydd t ex? J Spillvärme 1. Återvinns värmen från energiävande processteg med mycket spillvärme, t ex torkar, bad eller kylrum? K Nyckeltal 1. Har ni nyckeltal för energianvändningen i form av t ex kwh el och värme per producerad enhet och eller m 2? (Förslag till nyckeltal kan begäras in). L Rundvandring 1. Är belysningen rätt placerad eller sitter den dold? 2. Hur fördelas värmen i lokalen? 3. Övriga observationer? 120

21 M Företagets synpunkter M Företagets synpunkter 1. Har företaget deltagit i informations/utbildningsdagen om energieffektivisering? 1. Om Har företaget ja, har några deltagit åtgärder i informations/utbildningsdagen vidtagits i företaget med anledning om energieffektivisering? av detta? Övriga synpunkter Om ja, har några på denna åtgärder dag? vidtagits i företaget med anledning av detta? Övriga 2. Har synpunkter energikartläggning på denna dag? av företaget genomförts (innan detta projekt påbörjats)? 2. Finns Har energikartläggning planer på att anlita av någon företaget att genomförts genomföra (innan energikartläggning? detta projekt påbörjats)? Har denna Finns planer genomgång på att av anlita energianvändningen någon för att genomföra inneburit energikartläggning? att intresset för att Har genomföra denna genomgång sådan av har energianvändningen väckts? inneburit att intresset för att 3. Har genomföra några energieffektiviseringsåtgärder sådan har väckts? vidtagits tidigare? Vilka i så fall (kan 3. framgå Har några av energieffektiviseringsåtgärder tidigare inlämnat material!). Effekt vidtagits av detta tidigare? (omräknat Vilka i CO så fall 2 om (kan möjligt) framgå av Kommer tidigare några inlämnat åtgärder material!). att vidtas Effekt med av anledning detta (omräknat av vad i som CO 2 om framkommit? möjligt) Kommer Vad några i så fall? åtgärder Effekt att av detta vidtas (omräknat med anledning i CO 2 av om vad möjligt). som 4. Har framkommit? företaget Vad planer i så på fall? att Effekt införa av någon detta typ (omräknat av energiledningssystem? i CO 2 om möjligt). (Ange om 4. sådant Har företaget redan finns planer i företaget) på att införa någon typ av energiledningssystem? (Ange om 5. Övriga sådant synpunkter redan finns från i företaget) på t ex information, genomförande av 5. inspektion Övriga synpunkter o dyl. från företaget på t ex information, genomförande av inspektion o dyl. Inspektionen avslutas. Inspektionen avslutas. Utvärdering: Utvärdering: N Bedömning (denna del ingår inte i inspektionen) N Bedömning (denna del ingår inte i inspektionen) Företaget delas in i tre nivåer beroende på hur långt man kommit i energieffektiviseringsarbetet: Företaget delas in i tre nivåer beroende på hur långt man kommit i A: energieffektiviseringsarbetet: Företaget har infört energiledningssystem av någon sort och arbetar aktivt med energieffektivisering A: Företaget har infört energiledningssystem av någon sort och arbetar aktivt med B: energieffektivisering Företaget har genomfört/planerar att genomföra en energikartläggning och/eller planerar B: Företaget att vidta har genomfört/planerar åtgärder att effektivisera att genomföra energianvändningen energikartläggning och/eller C. planerar Företaget att vidta har inte åtgärder vidtagit för några att effektivisera åtgärder och energianvändningen planerar inte heller några åtgärder i dagsläget C. Företaget har inte vidtagit några åtgärder och planerar inte heller några åtgärder i dagsläget 121

22 O Åtgärder efter inspektion 1. Inspektionsrapport med dokumentation av resultatet av inspektionen 2. Inspektionsrapport med uppmaning att vidta åtgärder (ej föreläggande), t ex att genomföra energikartläggning 3. Föreläggande att vidta åtgärder 4. Annat (vad?) O Åtgärder efter inspektion 1. Inspektionsrapport med dokumentation av resultatet av inspektionen 2. Inspektionsrapport med uppmaning att vidta åtgärder (ej föreläggande), t ex att genomföra energikartläggning 3. Föreläggande att vidta åtgärder 4. P Inspektörens Annat (vad?) synpunkter 1. Hur fungerar checklistan? 2. Är det något i upplägget som borde ändras? Vad? 3. Har vi tillräcklig kunskap för att genomföra tillsynen på ett bra sätt? 4. Hur fungerar det stöd vi får av energirådgivare, Nenet m.fl? 5. Övriga synpunkter? P Inspektörens synpunkter 1. Hur fungerar checklistan? 2. Är det något i upplägget som borde ändras? Vad? 3. Har vi tillräcklig kunskap för att genomföra tillsynen på ett bra sätt? 4. Hur fungerar det stöd vi får av energirådgivare, Nenet m.fl? 5. Övriga synpunkter? 122
