Hydraulslang och kopplingar

Transkript

1 Hydraulslang och kopplingar

2 Allmänna försäljningsvillkor för Specma Hydraulic - Component Division Prislistors giltighet Utsända prislistor/filer ersätter alla tidigare utskickade och gäller tillsvidare, dock längst ett år efter prislistans/filens datum. Vi reserverar oss för pris- och valutaförändringar som står utanför vår kontroll. Priser Priserna anges i Svenska kronor (SEK) exklusive moms. Leveransbestämmelser Vi tillämpar allmänna leveransbestämmelser NL 01 Leveransvillkor Leveransvillkor FCA, Fritt fraktföraren vår lagerort exklusive emballage, enligt Incoterms Betalningsvillkor 30 dagar netto från fakturadatum. Vid eventuellt postförskott/efterkrav tillkommer efterkravsavgift. Vid försenad betalning utgår referensränta +8 % gällande vid förfallodag. Frakt & Emballage Debiteras samtliga leveranser enligt Specmas fraktprislista. Restorder Leverans av restorder sker i samband med nästa ordinarie leverans till kund. (Samleverans) Önskar kund tidigare leverans utgår debitering för frakt och emballage. Återköp Återköp av levererat gods kan ske till 70 % av varuvärdet, under förutsättning att artiklarna ingår i vårt standardsortiment och levereras till oss inom 15 dagar från fakturadatum, samt att artiklarna ej varit monterade. Artiklarna skall returneras i obruten originalförpackning samt en kopia på följesedel bifogas godset. Övrigt Vi förbehåller oss rätten att göra pris-, rabatt- och artikelförändringar utan föregående meddelande. Alla rättigheter förbehålls. Inget ur denna katalog får reproduceras eller kopieras utan skriftligt godkännande av Specma Hydraulic - Component Division.

3 Innehåll Teknik Identifieringstabell - Gängor I Identifieringstabell - Flänsar II Omräkningsfaktorer III Materialöversikt hydraulslang IV dimensionering V Tryckfall i slang VI Temperaturens inverkan VI Vinklars förhållande VII er VIII Monteringsinfo X monteringstips XIV Kodnyckel Gates XVII Global matris Gates XVIII Hydraulsslang Översikt Hydraulslangar 1:1 Hydraulslangar - Global 1:9 Hydraulslangar - Termoplast 1:14 Hydraulslangar - PTFE 1:21 Returslang 1:22 skydd 1:24 kopplingar Översikt Presskopplingar Standard 2:1 Presskopplingar Standard - O-ringar 2:31 Presskopplingar Standard - Plug-In 2:32 Presskopplingar Standard - Syrafast 2:33 Presskopplingar - Interlock 2:36 Presskopplingar - Special 2:41 Skruvkopplingar 2:43 kopplingar - Global Översikt Presskopplingar - G 3:1 Presskopplingar - GS 3:22 O-ringar Presskopplingar - G / GS 3:40 Tillbehör Plastpluggar 4:1 Rengöring 4:5

4 Produktregister Artikelgrupp Artikelgrupp Artikelgrupp :21 2KP... 1:4 2KP-HC... 1:4 2TE... 1: :17 328D... 1: :14 331D... 1:14 331T... 1: : :15 347D... 1:16 347T... 1: : SY... 2: : : : : SY... 2: S... 2: : SY... 2: SY... 2: : : SY... 2: IP3... 2: : IP5... 2: S... 2: IP8... 2: IPS8... 2: : IP : IP : IPS : : IP9... 2:9 4052S... 2: : IP : IPS : : IP : IP : IP : IP : IP6... 2: IP : IP : IPS : IP : IP : IPS : IP : IP : IPS : IP : IP : IP : IP : : : IP : : : : : : : : : IP : : : : : : : : IP : IP85L... 2: IP : IP86L... 2: IP88L... 2: IP87L... 2: IP85S... 2: IP : IP88S... 2: IP87S... 2: : : : IP : IP : I : I : I 181 DUBBEL... 2: : : : : : : : : : :25 4SH :7 4SP... 1: : : : : : : : : SY... 2: : : : : : : :2

5 Produktregister Artikelgrupp Artikelgrupp Artikelgrupp - C - CM2T-MEGAFLEX... 1:5 CM2T-TWIN-MEGAFLEX... 1:5 CTB... 4:4 - D - DKB... 3:41 DKL... 2:31 DKLG... 3:40 DKS... 2:31 DKSG... 3:40 - E - E... 1:1 EFG4K... 1:11 EFG5K... 1:12 EFG6K... 1:13 EP1C... 1:20 - F - FB... 1:3 FK :18 FK :20 - G - G1SN... 1:1 G2SN... 1:3 G3K... 1:11 G4H - GMV... 1:22 G-BSPBJ... 3:19 G-DBJ... 3:19 GEM... 4:1 GEU... 4:2 GEUB... 4:3 G-FBFFX... 3:4 G-FBSPORX... 3:2 G-FBSPORX :3 G-FBSPORX :3 G-FBSPORX90BL... 3:4 G-FDHORX... 3:14 G-FDHORX :14 G-FDHORX :15 G-FDLORX... 3:11 G-FDLORX :12 G-FDLORX :13 G-FFORX... 3:9 G-FFORX :9 G-FFORX :10 G-FJISX... 3:17 G-FJX... 3:6 G-FJX :7 G-FJX :8 G-FKX... 3:18 G-FL... 3:16 G-FL :16 G-FL :17 G-FPWX... 3:20 G-FSX... 3:21 G-MBSPP... 3:1 G-MBSPT... 3:1 G-MDH... 3:13 G-MDL... 3:10 G-MFFOR... 3:8 GMI... 4:2 G-MIX... 3:20 G-MIX :21 G-MJ... 3:5 G-MP... 3:18 G-MSP... 3:15 G-PWSP... 3:20 GR... 4:1 GRI... 4:1 GS-FBSPORX... 3:23 GS-FBSPORX :23 GS-FBSPORX :24 GS-FDHORX... 3:31 GS-FDHORX :31 GS-FDHORX :32 GS-FDLORX... 3:29 GS-FDLORX :29 GS-FDLORX :30 GS-FFORX... 3:27 GS-FFORX :27 GS-FFORX :28 GS-FJX... 3:25 GS-FJX :25 GS-FJX :26 GS-FKX... 3:38 GS-FL... 3:32 GS-FL :33 GS-FL :34 GS-FLC... 3:37 GS-FLC :37 GS-FLC :38 GS-FLH... 3:35 GS-FLH :35 GS-FLH :36 GS-HYLSA... 3:22 GS-MBSPP... 3:22 GS-MDH... 3:30 GS-MDL... 3:28 GS-MFFOR... 3:26 GS-MJ... 3:24 GS-MKB... 3:39 GUI... 4:3 - H - HG... 1:26 HPS :8 HPS :8 - I - IF :30 IF :30 IF :30 - M - M3K... 1:9 M4K+... 1:9 M5K... 1:10 M6K... 1:10 - N - N :18 - P - P :42 PF-SY... 2:34 PILOT... 1:2 PJ... 1:25 PLX :6 PTE... 2:3 PTN-ILLER... 2:41 PTN-MUPLA... 2:41 PWG... 1:26 - R - R :8 - S - S :19 SAE3... 4:3 SAE6... 4:3 SF... 1:23 SGX... 1:24 SPO... 4:5 SS-SK... 1:24 - U - UCEL7... 4:5 - W - WR-RD... 1:25

6 Identifieringstabell för gängor Utvändig gänga Mät utvändig eller invändig diameter på gängan och avläs tabellen. Vid tveksama fall, räkna antalet gängor per tum eller gängstigningen på 1 varv. (GPT = gängor per tum) (x1,5 = gängstigning i mm på 1 varv) Invändig gänga Utv. diam mm Stigning G R Metrisk ORFS/ UNF JIC/UNF NPTF NPSM Inv.diam mm 9,3-9,7 28 GPT 1/8 8,5-8,9 9,3-9,7 29 GPT 1/8 8,5-8,9 9,7-9,9 x 1,5 M 10 x 1,5 8,2-8,6 10,9-11,1 20 GPT 7/ ,7-10,0 11,6-11,9 x 1,5 M 12 x 1,5 10,2-10,6 12,4-12,7 20 GPT 1/ ,3-11,6 12,9-13,1 19 GPT 1/4 11,4-11,9 12,9-13,1 18 GPT 1/4 11,4-11,9 13,6-13,9 x 1,5 M 14x1,5 12,2-12,6 14,0-14,25 18 GPT 9/ ,7-13,0 15,6-15,9 x 1,5 M 16x1,5 14,2-14,6 16,3-16,6 19 GPT 3/8 14,9-15,4 16,3-16,6 18 GPT 3/8 14,9-15,4 17,2-17,5 16 GPT 11/ ,8-16,0 17,6-17,9 x 1,5 M 18x1,5 16,2-16,6 18,7-19,0 16 GPT 3/ ,3-17,6 19,6-19,9 x 1,5 M 20x1,5 18,2-18,6 20,5-20,7 16 GPT 13/ ,8-19,3 20,5-20,9 14 GPT 1/2 1/2 18,6-19,0 21,6-21,9 x 1,5 M 22x1,5 20,2-20,6 22,0-22,2 14 GPT 7/ ,2-20,5 22,6-22,9 14 GPT 5/8 5/8 20,6-21,0 23,6-23,9 x 1,5 M 24x1,5 22,2-22,6 25,1-25,4 14 GPT ,6-23,8 25,6-25,9 x 1,5 M 26x1,5 24,2-24,6 26,1-26,4 14 GPT 3/4 3/4 24,1-24,5 26,6-26,9 12 GPT 1 1/ ,3-24,7 29,6-29,9 x 2 M 30x2 27,4-27,8 29,8-30,1 12 GPT 1 3/ ,6-27,9 29,6-29,9 x 1,5 M 30x1,5 28,2-28,6 31,6-31,9 x 2 M 32x2 29,4-29,9 33,0-33,2 11 GPT 1 30,3-30,8 33,0-33,3 12 GPT 1 5/ ,8-31,2 32,9-33,4 11,5 GPT 1 30,3-30,8 35,6-35,9 x 2 M 36x2 33,4-33,8 36,1-36,4 12 GPT 1 7/ ,4-34,7 37,6-37,9 x 1,5 M 38x1,5 36,2-36,6 40,9-41,2 12 GPT 1 5/ ,7-39,1 41,6-41,9 x 2 M 42x2 39,4-39,8 41,5-41,9 11 GPT 1 1/4 39,0-39,5 41,4-42,0 11 GPT 1 1/4 39,2-39,6 42,5-42,7 16 GPT 1 11/ ,7-41,0 44,6-44,9 x 2 M 45x2 42,4-42,8 44,6-44,9 x 1,5 M 45x1,5 43,2-43,6 47,3-47,6 12 GPT 1 7/ ,1-45,5 47,4-47,8 11 GPT 1 1/2 44,8-45,3 47,3-47,9 11,5 GPT 1 1/2 45,1-45,5 51,6-51,9 x 2 M 52x2 49,4-49,6 51,6-51,9 x 1,5 M 52x1,5 50,2-50,6 59,2-59,6 11 GPT 2 56,2-56,6 63,1-63,4 12 GPT ,1-61,4 I

7 Identifieringstabell för flänsar Tryckklass Ansl. stl. A B C ± 0,2 D ± 0,2 BB min CC min DD min Standard Kod 61 (3000 psi) Hög Kod 62 (6000 psi) 1/ ,5 38, / ,2 47, ,2 52, / ,2 58, / ,7 69, ,9 77, / ,8 88, ,9 106, / ,9 120, ,8 130, / ,2 40, / ,8 50, ,8 57, / ,8 66, / ,5 79, ,5 96, II

8 Omräkningsfaktorer Enhet Enhetstecken Omräknat till Omräkningsfaktor Längd 1 tum in mm 25,4 1 millimeter mm in 0, fot ft m 0, meter m fot 3,28084 Yta 1 kvadrattum sq in cm 2 6, kvadratcentimeter cm 2 sq in 0,1550 Volym 1 gallon (UK) gal l 4, liter l gal (UK) 0, gallon (US) gal l 3, liter l gal (US) 0, Vikt 1 pund lb kg 0, kilogram kg lb 2, Vikt per enhet 1 pund per fot lb/ft kg/m 1, kilogram per meter kg/m lb/ft 0, Tryck 1 pund per kvadrattum psi bar 0, bar bar psi 14, pund per kvadrattum psi MPa 0, Mega Pascal MPa psi 145,035 Hastighet 1 fot per sekund ft/s m/sek 0, meter per sekund m/s fot/sek 3, Uppfordrad mängd 1 gallon per minut (UK) gal per min. l/min 4, liter per minut l/min. gal per min (UK) 0, gallon per sekund (US) gal per min. l/min 3, liter per minut l/min. gal per min (US) 0, Temperatur Grader Fahrenheit F F C Grader Celsius C C F 5 9 ( F - 32) Cx III

9 Materialöversikt hydraulslang Poymerbeskrivning ASTM Temp.omr. Egenskaper Bytylgummi (isoprengummi) IIR -55 C C Bra kemikalieresistens Väder- och ozonbeständig Låg diffusion vid gastransport Ej bensin- och oljeresistent Etenpropengummi EPDM -55 C C Mycket väder- och ozonbeständig God värmetålighet Bra kemikalieresistens Dålig bensin- och oljeresistens God slitstyrka Fluorgummi (viton) FKM -40 C C Värmetålig Bra väder- och ozonbeständighet Bra kemikalieresistens Oljeresistent Hög hårdhet Kloroprengummi (neopren) CR -55 C C Bra väder- och ozonbeständighet God oljeresistens Något bensinresistent Klorsulfonetengummi CSM -40 C C Bra kemikalieresistens Bra värmetålighet Bra väder- och ozonbeständighet Ej bensinresistent Naturgummi (Isoprengummi) NR -60 C C Hög slitstyrka God elasticitet Köldtålig Dålig värmebeständighet Dålig bensin- och oljeresistens Nitrilgummi NBR -35 C C Bra bensin- och oljeresistens Dålig väder- och ozonbeständighet Bra kemikalieresistens Polyamid PA -10 C C Hög kemikalieresistens Låg friktion Slitstark Polytetrafluoretylen (teflon) PTFE -80 C C Mycket hög temperaturbeständighet Hög kemikalieresistens Väderbeständig Låg diffusion vid gaser Låg friktion Bensin- och oljeresistent Polyuretanplast PUR -30 C C Slitstark Väder- och ozonbeständig God bensin- och oljeresistent Polyvinylklorid PVC -10 C C Bra väder- och ozonbeständighet Dålig bensin- och oljeresistens Bra slitstyrka Silikongummi Q -90 C C Bra väder- och ozonbeständighet Bra kemikalieresistens Ej bensin- och oljeresistent Styrenbutadiengummi SBR -55 C C Slitstark Elastisk Ej bensin- och oljeresistent Ej väder- och ozonbeständig IV

10 dimensionering Nomogrammet är baserat på teoretiska värden där hänsyn till strömningsmotsånd ej är medräknat. För rätt slangdimensionering bör man även ta hänsyn till tankvolym, temperatur och hydraulaggregatets arbetscykler. Tänkt på att för liten slangdimension ger förhöjd arbetstemperatur. V

11 Tryckfall i slang Tryckfall i millibar / meter Baserat på 20 CS vid 50 C , Liter / minut Temperaturens inverkan % Temperaturens inverkan på PTFE-slangens arbets C Temperatur VI

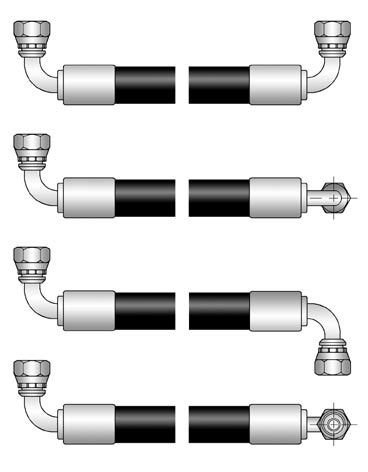

12 Vinklars förhållande Håll slangen framför dig med vänstra kopplingen pekande uppåt. Högra kopplingens vinkel anges roterad medsols mot den vänstra kopplingen, se exempel: Vänster Höger Vinkel A 0 B 90 C 180 D 270 VII

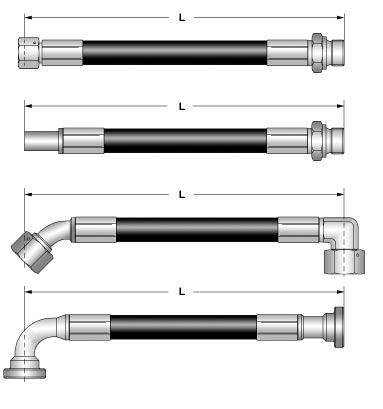

13 Vid beställning av kompletta slangenheter anges slangens total, d.v.s mellan tätningsytorna på kopplingarna. ( L-mått enligt bild nedan). ex. L = 580mm Längdtolerans på monterade slangar Längd Tolerans mm +- 3 mm mm +- 6 mm 1000 mm - längre +- 1 % VIII

14 Vid det flesta installationer av högsslang behövs minst en böjning på slangen. För att erhålla maximal livs på slangen är det mycket viktigt att alla spänningar i kopplingarna undviks. Fast installation Rörlig installation Längd = 2A + (3,14 x R) Längd = 2A + X Längd = 2A + X + T För att undvika spänningar i kopplingarna ska en del av slangen i vardera änden alltid vara rak, så att böjningen börjar en bit från kopplingarna. I tabellen nedan finns den beräknade en A för de olika slangdimensionerna. Längden av slangen ska enligt exemplet i Fig. 1 vara L = 2A + (3,14 x R) (där R inte får vara mindre än minsta tillåtna böjningsradie för resp. slangdimension och slangtyp). För alla andra typer av böjningar ska den generella formeln L = 2A + X användas vid varje installation (där X är en av slangböjningen, som man kan beräkna eller mäta). Om anslutningarna rör sig i förhållande till varandra måste särskild hänsyn tas gällande slangen. Det är naturligtvis nödvändigt att en extra rak slang upptar spänningarna från böjningen av slangen, vilka annars skulle belasta kopplingarna. Om slangen är T ska den extra en rak slang vid vardera kopplingen vara hälften av T. Huvudformeln är L = 2A + X + T. Denna extra T upptar spänningarna i rörelsens alla positioner. Diam. 1/4 3/8 1/2 5/8 3/ /4 1 1/2 2 A mm OBS! Måttet A inkluderar ej en av specialkopplingar, adapters m.fl. Om såna delar ingår i installationen måste motsvarande extra tilläggas måttet A. IX

15 Monteringsinformation För slangar i kombination med hylsa för skalning 1. Kapa slangen vinkelrätt. Kom ihåg att räkna bort nippelns bygg (märkt C) i katalogen. Rengör slangen från smutspartiklar. 2. Skala av slangens yttergummi ned till stålwiren. Skalningens fi nns i presstabellen. Skalen är viktig så inte fl ätan blir frilagd bakom hylsans kant, vilket medför rostangrepp och förtidigt slangbrott som följd. Var aktsam så inte stålfl ätan skadas. 3. För på presshylsan på slangen. Var noga med att slangen bottnar i hylsan 4. Tryck in kopplingens innerdel tills den stöder mot spårkanten. Var noga med att hylsans gavel ligger mittför låsningsspåret på innerdelen. 5. Pressa kopplingen till i presstabellen angivet mått. Kontrollmät alltid efter pressning, att hylsan fått rätt yttermått. Använd ett skjutmått. Kontrollera med presstabellen. 6. Rengör slangen invändigt genom att skjuta renspluggar. 1st från vardera håll. Plugga slangen. Obs! Det är viktigt att använda slang och kopplingar från samma leverantör. Våra komponenter är testade och utprovade för att erhålla ett säkert förband av högsta kvatilè. X

16 Monteringsinformation För slangar i kombination med skalfri hylsa 1. Kapa slangen vinkelrätt. Kom ihåg att räkna bort nippelns bygg (märkt C) i katalogen. Rengör slangen från smutspartiklar. 2. För på presshylsan på slangen. Var noga med att slangen bottnar i hylsan. 3. Tryck in kopplingens innerdel tills den stöder mot spårkanten. Var noga med att hylsans gavel ligger mittför låsningsspåret på innerdelen. 4. Pressa kopplingen till i presstabellen angivet mått. Kontrollmät alltid efter pressning att hylsan fått yttermått. Använd ett skjutmått. Kontrollera med presstabellen. 5. Rengör slangen invändigt genom att skjuta renspluggar. 1st från vardera håll. Plugga slangen. Obs! Det är viktigt att använda slang och kopplingar från samma leverantör. Våra komponenter är testade och utprovade för att erhålla ett säkert förband av högsta kvatilè. XI

17 Monteringsinformation För Gates flätade slangar med skalfri G-koppling One-Piece 1. Kapa slangen vinkelrätt. Kom ihåg att räkna bort kopplingens bygg (märkt C) i katalogen. Rengör slangen från smutspartiklar. 2. För på kopplingen på slangen. Var noga med att slangen bottnar i hylsan. 3. Pressa kopplingen till presstabellen angivet mått. Kontrollmät alltid efter pressning att hylsan fått rätt yttermått. Använd ett skjutmått. Kontrollera med presstabellen. OBS! Viktigt! För att pressa dessa Gates-kopplingar fodras speciella backar. 4. Rengör slangen invändigt genom att skjuta renspluggar. 1st från vardera håll. Plugga slangen. Obs! Det är viktigt att bara använda Gates slang i kombination med Gates kopplingar för att få ett säkert förband av högsta kvalitét. XII

18 Monteringsinformation För slangtyperna G2 och FB med skalfria demonterbara skruvkopplingar 1. Kapa slangen vinkelrätt. Kom ihåg att räkna bort kopplingens bygg (märkt C) i katalogen. Rengör slangen från smutspartiklar. 2. Fäst kopplingshylsan vågrätt i ett skruvstäd. 3. Vrid in slangen i kopplingshylsan tills den bottnar. OBS! Kopplingshylsan är vänstergängad. Vrid sedan tillbaka slangen ett halvt varv. 4. Olja in nippeln och hylsans invändiga nippelgängor, samt fäst hylsan vertikalt i skruvstädet. 5. Skruva in nippeln i hylsan tills sexkanten möter hylsan. OBS! Viktigt att slangen ej vrider sig i hylsan. 6. Rengör slangen invändigt genom att skjuta renspluggar. 1st från vardera håll. Plugga slangen. XIII

19 monteringstips Ett riktigt utfört första montage är ett krav för att nyttja slangledningen på ett kostnadseffektivt sätt. Felaktigt montage leder ovillkorligen till kraftigt höjda kostnader och ett otillfredställande slutresultat. Om montaget är för kort för att slangledningen skall få möjlighet att nyttja sin flexibilitet och sin expansionsmöjlighet blir servicetiden förkortad. en behöver ha ett visst slack för att inte sträckas för hårt vid belastning. När böjningsradien är under rekommanderat minimum, använd en vinkeladapter för att undvika skarpa böjar. Motverka vridning och inbyggda spänningar genom att se över konstruktioner och styrvägar. Använd rätt vinkeladapter för att undvika skarp vridning eller böjning av slangen. Genom att använda 45 och/eller 90 adapter uppnås en riktig slangdragning. Undvik onödig slang genom att alltid använda raka kopplingar. Undvik vridning av slangen vid böjning i två plan genom klamring av slangen vid böjningscentrum. XIV

20 monteringstips Rätt slang är nödvändig för att överföra rörelse på rörliga detaljer för att få riktig böjningsradie. Vridning mer än 7 förkortar livsen avsevärt. Klamra inte så att slangen kommer i spänn vid växling /lös. Reducera antalet anslutningar så mycket som möjligt. Höga strålningstemperaturer förkortar slangens livs. Skärma av för värmeexponering. Rörböjar och adaptrar bör användas för att avlasta för snäva installationer. Detta underlättar även service och kontroll. XV

21 monteringstips montage bör göras så att yttre slitage undvikes för att utnyttja slangens fulla livs. Klamra rätt men inte med överdimensionerade klammer. Använd rätt slangtyp med rätt böjradie för högsta möjliga nyttjande av flöden. XVI

22 Kodnyckel Gates / Size Kopplingstyp / Size Rör mm Utförande på anslutningen Gängtyp O-ringstätad Rörlig anslutning Gradtal Ev. höjd 16 GS 16 F BSP OR X = 1/4 05 = 5/16 06 = 3/8 08 = 1/2 10 = 5/8 12 = 3/4 16 = 1 20 = 1 1/4 24 = 1 1/2 32 = 2 G = Mega Crimp GS/FCM = Global Spiral F = Inv M = Utv. OR = Oringstätad BSP = G-gänga BSPT = Konisk R-gänga BFF = Plantätad g-gänga JIS = Japan g-gänga 30º BJ = Banjo g-gänga DL = MM-gänga Serie L DH = MM-gänga Serie S SP = Rörstuds DBJ = Banjo mm-gänga J = JIC X = Rörlig ansl. 90º 45º osv. FF = ORFS FL = Fläns 3000 PSI FLH = Fläns 6000 PSI P = NPT S = SAE I = SAE Bördel FG = Fransk Gas-gänga FLC = CAT-fläns K = Japansk JIC mm. BSP / T / BFF / JIS / BJ FL / FLH / FLC J FF SP DL DH K P S I 02 1/8 1/8 04 1/4 7/ /16-18 Ø 4 M14x1,5 1/4 7/ / /2-20 1/2-20 1/ /8 9/ /16-16 Ø 6 M12x1,5 M14x1,5 M18x1,5 3/8 5/8-18 5/ /2 1/2 3/ /16-16 Ø 8 M14x1,5 M16x1,5 M22x1,5 1/2 3/4-16 3/ /8 7/ Ø 10 M16x1,5 M18x1,5 M24x1,5 7/ /4 3/4 1 1/ /16-12 Ø 12 M18x1,5 M30x1,5 M30x1,5 3/4 1 1/ / Ø 15 M22x1, / /16-12 M24x1,5 M33x1, Ø 18 M26x1, /4 1 1/4 1 5/ /16-12 M30x2 1 1/4 22 M30x2 1 1/ /2 1 1/2 1 7/ M36x2 28 M36x2 30 M42x / M45x2 38 M52x2 XVII

23 Global slangmatris Gates bar / 3000 PSI M3K M3K M3K M3K M3K M3K M3K G3K G3K 280 bar / 4000 PSI M4K+ M4K+ M4K+ M4KE+ M4K+ G4K G4K G4K 350 bar / 5000 PSI M5K M5K M5K G5K G5K G5K G5K G5K G5K G5K 420 bar / 6000 PSI M6K G6K G6K G6K G6K G6K G6K Möter och överskrider följade standarder. 1SN/1SC 2SN/2SC 4SP 4SH En komplett serie som klarar ett stort antal applikationer 210 bar 280 bar 350 bar 420 bar XVIII

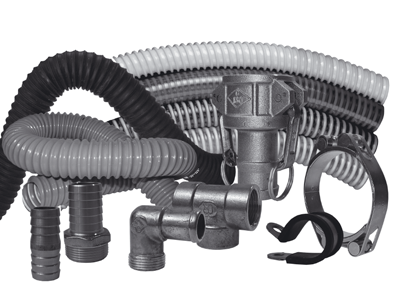

24 Olje-, bränsle- och industrislangar Lågsarmaturer Se dessa produkter i vår katalog Industrislangar och kopplingar

25 Översikt - Hydraulslang G1SN E stål 1:1 1:1 1:2 FB G2SN 2-stål 1:3 1:3 2KP 2KP-HC CM2T CM2T-TWIN PLX 2 2-stål Kompakt 1:4 1:4 1:5 1:5 1: stål 1:6 4SP 4SH stål 1:7 1:7 R stål 1:8 HPS250 HPS400 Högtr.tvätt 1:8 1:8 M3K M4K+ M5K M6K Global 1-2-stål 1:9 1:9 1:10 1:10 G3K EFG4K EFG5K EFG6K Global 4-6-stål 1:11 1:11 1:12 1:13

26 Översikt - Hydraulslang Termoplast D 331T 1-stål 1:14 1:14 1: D 347T D Termoplast Fiber 1:15 1:16 1:16 1:17 1:17 FK01 N S0090 FK18050 Termoplast Special 1:18 1:18 1:19 1:19 1:20 EP1C 1: PTFE 1:21 1:21 PILOT 2TE Mellan slang 1:2 1:23 G4H - GMV 602 SF Sug och retur 1:22 1:22 1:23 SS-SK / SGX WR-RD PJ HG PWG skydd 1:24 1:25 1:25 1:26 1:26

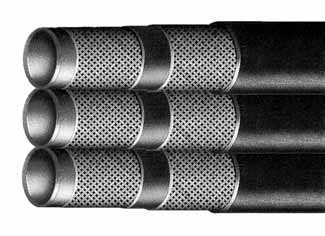

27 Hydraulslangar Artikelgrupp: G1SN Varugrupp: 2000 Hydraulslang G1SN Innertub: Oljebeständigt syntetiskt gummi. Armering: Ett flätat inlägg av stålwire. Ytterhölje: Slätt nötnings- och väderbeständigt oljeresistent syntetiskt gummi. Temp.omr: -40º ºC (Kortfristigt +120ºC). Luft max +75º, vatten max +85ºC. Normer: Överskrider värdena av EN 853-1SN, SAE100R1AT och ISO/DIS MSHA godkänd. Egenskaper: Testad med MegaCrimp impulscykler. Certifikat: DNV, GL, LR, MOD. Anv.omr: Syntetiska ester, polyglykol och vegetabiliska oljor. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skal hylsa Skalfri hylsa Skalfri koppl. Gates G1SN-04 1/4" 6,4 13, , G G1SN-05 5/16" 7,9 15, , G G1SN-06 3/8" 9,5 17, , G G1SN-08 1/2" 12,7 20, , G G1SN-10 5/8" 15,9 23, , G G1SN-12 3/4" 19,0 27, , G G1SN-16 1" 25,4 35, , G G1SN /4" 31,8 43, , G G1SN-24 * 1 1/2" 38,1 49, , ES G1SN-32 2" 50,8 64, , * Gates ES-koppling Ej skalfri Artikelgrupp: E Varugrupp: 2000 Hydraulslang EN-853-1SN Innertub: Oljeresistent syntetiskt gummi Armering: Ett flätat inlägg av stålwire. Ytterhölje: Nötnings- och väderbeständigt syntetiskt gummi. Temp.omr: -40ºC ºC Normer: EN 853-1SN, DIN SN. Anv.omr: Syntetiska ester, polyglykol och vegetabiliska oljor. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skal hylsa Skalfri hylsa E-03 3/16" 4,8 11, , E-04 1/4" 6,4 13, , E-05 5/16" 8,0 15, , E-06 3/8" 9,5 17, , E-08 1/2" 12,7 20, , E-10 5/8" 16,0 23, , E-12 3/4" 19,0 27, , E-16 1" 25,4 35, , E /4" 31,8 43, , E /2" 38,1 50, , E-32 2" 50,8 64, , Rätten till måttförändringar förbehålls 1:1

28 Hydraulslangar Artikelgrupp: 911 Varugrupp: 2000 Hydraulslang Fahrenheit Innertub: Oljeresistent syntetiskt gummi Armering: Ett flätat inlägg av stålwire Ytterhölje: Nötnings- och väderbeständigt syntetiskt gummi Temp.omr: För olja: -40 C C (kortfristigt +150 C) För luft: max +121 C Färg: Blå Norm: EN 863-1SN, MSHA godkänd Anv.omr: Som oljekylarslang, kompressorslang mm. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skal hylsa ,4 13, , ,5 17, , ,7 20, , ,0 27, , ,4 35, , ,8 43, , ,1 50, , Artikelgrupp: PILOT Varugrupp: 2000 Hydraulslang Pilot Innertub: Oljeresistent syntetiskt gummi Armering: Ett flätat inlägg av stålwire Ytterhölje: Nötnings- och väderbeständigt syntetiskt gummi Temp.omr: -40 C C (kortfristigt +125 C) Anv.omr: För pilotledningar i hydraulsystem. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa PILOT-03 3/16" 4,8 10, , PILOT-04 1/4" 6,4 11, , PILOT-05 5/16" 8,0 13, , PILOT-06 3/8" 9,5 14, , PILOT-08 1/2" 12,7 17, , Rätten till måttförändringar förbehålls 1:2

29 Hydraulslangar Artikelgrupp: FB Varugrupp: 2000 Hydraulslang FB Innertub: Oljebeständigt syntetiskt gummi. Armering: Två flätade inlägg av stålwire. Ytterhölje: Syntetiskt gummi med hög ozon-, väder- och nötningsbeständighet. Temp.omr: -40 C C. (Kortfristigt +125 C.) Norm: DIN SN, SAE100R2AT, EN 853-2SN. Nötningsbeständig, bättre än ISO Ozonbeständig, bättre än ISO Certifikat: GL Anv.omr: Syntetiska ester, polyglykol och vegetabiliska oljor. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Förp. stlk. Skal hylsa Skalfri hylsa FB-03 3/16" , , FB-04 1/4" , , FB-05 5/16" 8,0 16, , FB-06 3/8" , , FB-08 1/2" , , FB-10 5/8" , , FB-12 3/4" 19, , FB-16 1" , , FB /4" , , FB /2" , , FB-32 2" , , Artikelgrupp: G2SN Varugrupp: 2000 Hydraulslang G2SN Innertub: Oljebeständigt syntetiskt gummi. Armering: Två flätade inlägg av stålwire. Ytterhölje: Slätt nötningsbeständigt oljeresistent syntetiskt gummi. Temp.omr: -40ºC ºC (Kortfristigt +120ºC) Luft max +75ºC. Vatten max +85ºC. Normer: Möter och överskrider värdena av EN 853-2SN, SAE100R2AT och ISO/DIS MSHA godkänd. Egenskaper: Testad med MegaCrimp impulscykler. Certifikat: DNV, GL, LR, MOD. Anv.omr: Syntetiska ester, polyglykol och vegetabiliska oljor. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skal hylsa Skalfri hylsa Skalfri koppl. Gates G2SN-04 1/4" 6,4 15, , G G2SN-05 5/16" 7,9 16, , G G2SN-06 3/8" 9,5 18, , G G2SN-08 1/2" 12,7 21, , G G2SN-10 5/8" 15,9 25, , G G2SN-12 3/4" 19,0 29, , G G2SN-16 1" 25,4 37, , G G2SN /4" 31,8 47, , G G2SN-24 * 1 1/2" 38,1 54, , ES G2SN-32 2" 50,8 67, , * Gates ES-koppling Ej skalfri Rätten till måttförändringar förbehålls 1:3

30 Hydraulslangar Artikelgrupp: 2KP Varugrupp: 2000 Hydraulslang 2KP Innertub: Oljebeständigt syntetsikt gummi. Armering: Två flätade inlägg av stålwire. Yttertub: Svart nötnings- o väderbeständigt oljeresistent syntetiskt gummi. Temp.omr: -40 C C. Normer: Överskrider värdena av EN 857-2SC Nötningsbeständig, bättre än ISO Ozonbeständig, bättre än ISO Certifikat: GL Egenskaper: Testad med impulscykler. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa 2KP-04 1/4" 6,5 13, , KP-06 3/8" 9,5 17, , KP-08 1/2" 12,7 20, , KP-10 5/8" 15,9 23, , KP-12 3/4" 19,0 27, , KP-16 1" 25,4 35, , Artikelgrupp: 2KP-HC Varugrupp: 2000 Hydraulslang 2KP-HC Innertub: Oljebeständigt gummi. Armering: Två flätade inlägg av stålwire. Yttertub: Mycket nötnings- o väderbeständigt syntetiskt gummi. Temp.omr: -40 C C. Normer: Överskrider värdena av EN 857-2SC Nötningsbeständig, mycket bättre än ISO Ozonbeständig, mycket bättre än ISO Certifikat: GL Egenskaper: Extra nötningsbeständigt ytterhölje, samt förhöjda värden. Testad med impulscykler. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa 2KP-04-HC 1/4" 6,5 13, , KP-06-HC 3/8" 9,5 17, , KP-08-HC 1/2" 12,7 20, , KP-12-HC 3/4" 19,0 27, , Rätten till måttförändringar förbehålls 1:4

31 Hydraulslangar Artikelgrupp: CM2T-MEGAFLEX Varugrupp: 2000 Hydraulslang CM2T Innertub: Oljerestistent syntetiskt gummi. Armering: Två flätade inlägg av stålwire. Ytterhölje: Nötnings- och väderbeständigt gummi. Temp.omr: -40ºC ºC (Kortfristigt +120ºC) Luft max +75º. Vatten max +85ºC. Normer: Överskrider värdena av EN 857-2SC, SAE100R16, ISO/DIS Nötningsbeständig, bättre än ISO Ozonbeständig, bättre än ISO 1431 och ISO Certifikat: DNV, GL, LR. Egenskaper: Låg vikt, snäva böjradier. Små inbyggnadsmått. Tillverkas även i Mega Tuff-utförande. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skal hylsa Skalfri hylsa Skalfri koppl. Gates CM2T-04 1/4" 6,4 14, , G CM2T-06 3/8" 9,5 17, , G CM2T-08 1/2" 12,7 20, , G CM2T-10 5/8" 15,9 24, , G CM2T-12 3/4" 19,0 27, , G CM2T-16 1" 25,4 35, , G Artikelgrupp: CM2T-TWIN-MEGAFLEX Varugrupp: 2000 Tvillingslang CM2T, Megaflex Innertub: Oljeresistent syntetiskt gummi Armering: Två flätade inlägg av stålwire. Ytterhölje: Nötnings- och väderbeständigt gummi. Temp.omr: -40ºC ºC (Kortfristigt +120ºC) Luft max +75ºC. Vatten max +85ºC. Normer: Överskrider värdena av EN 857-2SC, SAE100R16, ISO/DIS Nötningsbeständig, bättre än ISO Ozonbeständig, bättre än ISO 1431 och ISO Certifikat: DNV, GL, LR. Egenskaper: Smidig och kompakt tvillingslang. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skal hylsa Skalfri hylsa Skalfri koppl. Gates CM2T-TWIN-06 3/8" 9,5 17, , G CM2T-TWIN-08 1/2" 12,9 20, , G Rätten till måttförändringar förbehålls 1:5

32 Hydraulslangar Artikelgrupp: PLX 2 Varugrupp: 2000 Hydraulslang Plexus 2 Innertub: Syntetiskt oljebeständigt gummi. Armering: Två flätade inlägg av stålwire. Ytterhölje: Mycket nötnings- o väderbeständigt syntetiskt gummi. Temp.omr: -40 C C. Norm: Överskrider värdena av EN 857-2SC. Certifikat: ABS. Nötningsbeständig, enligt ISO ID ( d ) Arb. Böj. radie ( mm ) Spräng Skal hylsa Skalfri hylsa PLX204 1/4" 6,5 14, PLX206 3/8" 9,8 18, PLX208 1/2" 12,9 22, PLX212 3/4" 19,3 29, PLX216 1" 25,8 36, Artikelgrupp: 833 Varugrupp: 2000 Hydraulslang Specma Power Tech 3 Innertub: Syntetiskt oljebeständigt gummi. Armering: Tre flätade inlägg av stålwire. Ytterhölje: Mycket nötnings- o väderbeständigt syntetiskt gummi. Temp.omr: -40 C C. Nötningsbeständig, bättre än ISO Anv.omr: Biooljor och mineraloljor. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skal hylsa /8" 9,8 21, , /2" 12,9 23, , /8" 16,2 27, , /4" 19,3 32, , " 25,4 38, , Rätten till måttförändringar förbehålls 1:6

33 Hydraulslangar Artikelgrupp: 4SP Varugrupp: 2000 Hydraulslang 4SP Innertub: Oljebeständigt syntetiskt gummi. Armering: Fyra spirallindade inlägg av stålwire. Ytterhölje: Olje- och väderbeständigt syntetiskt gummi. Temp.omr: -40 C C. (Kortfristigt +125 C.) Norm: Möter och överskrider DIN SP, EN 856-4SP. Anv.omr: Biooljor och mineraloljor. ID ( d ) Arb. Böj. radie ( mm ) Spräng Gen.snitt. spräng Vikt kg/m Skal hylsa 4SP-04 1/4" SP-06 3/8" , SP-08 1/2" , , SP-10 5/8" 15,9 28, , Artikelgrupp: 4SH Varugrupp: 2000 Hydraulslang 4SH Innertub: Oljebeständigt syntetiskt gummi. Armering: Fyra spirallindade inlägg av stålwire. Ytterhölje: Nötnings- och väderbeständigt syntetiskt gummi. Temp.omr: -40 C C. (Kortfristigt +125 C.) Norm: Möter och överskrider DIN SH, EN 856-4SH. Certifikat: GL Anv.omr: Biooljor och mineraloljor. Egenskaper: Testad med impulscykler. ID ( d ) Arb. Böj. radie ( mm ) Spräng Gen.snitt. spräng Vikt kg/m Skal hylsa Interlock hylsa 4SH-12 3/4" 19,0 32, , SH-16 1" , , SH /4" , , S SH /2" , S SH-32 2" , , S Rätten till måttförändringar förbehålls 1:7

34 Hydraulslangar Artikelgrupp: R Varugrupp: 2000 Hydraulslang R15 Innertub: Svart syntetiskt oljebeständigt gummi. Armering: Dim 12-16: Fyra spirallindade inlägg av stålwire. Dim 20-24: Sex spirallindade inlägg av stålwire. Ytterhölje: Väder- o oljeresistent syntetiskt gummi. Normer: SAE100R15 ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skal hylsa R /4" 19,0 36, , R " 25,4 32, , R /4" 31,8 51, , R /2" 38,1 59, , Artikelgrupp: HPS250 Varugrupp: 2000 Högstvättslang Innertub: Oljebeständigt syntetiskt gummi Armering: Ett flätat inlägg av stålwire Ytterhölje: NBR/PVC gummi, perforerat Temp.omr: -40 C C Färg: Blå Egenskaper: Ej färgande nötningsbeständigt slätt gummi Anv.omr: För högstvättar på simhallar, slakterier och industrier Gummihandtag se avdelningen skydd ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skal hylsa Skalfri hylsa HPS /4" 6,4 12, , HPS /16" 8,0 14, , HPS /8" 9,5 15, , Artikelgrupp: HPS400 Varugrupp: 2000 Högstvättslang Innertub: Oljebeständigt syntetiskt gummi Armering: Två flätade inlägg av stålwire Ytterhölje: NBR/PVC gummi, perforerat Temp.omr: -40 C C Färg: Blå Egenskaper: Ej färgande nötningsbeständigt slätt gummi Anv.omr: För högstvättar på simhallar, slakterier och industrier Gummihandtag se avdelningen skydd ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skal hylsa Skalfri hylsa HPS /8" 9,5 19, , HPS /2" 12,7 22, , Rätten till måttförändringar förbehålls 1:8

35 Hydraulslangar - Global Artikelgrupp: M3K Varugrupp: 2000 Hydraulslang M3K Innertub: Oljebeständigt syntetiskt gummi. Armering: Dim Ett flätat inlägg av stålwire. Dim Två flätade inlägg av stålwire. Ytterhölje: Nötnings- och väderbeständigt syntetiskt gummi. MSHA-godkänd. Temp.omr: -40ºC ºC (Kortfristigt +120ºC) För vatten/glykolblandningar +95ºC. Normer: Möter och överskrider värdena av SAE100R17. Egenskaper: 70% av EN 857-1SC/2SC och 50% av EN 853-1SN/2SN böjningsradie vid angivet arbets. Testad med MegaCrimp till impulscykler. Låg vikt. Certifikat: DNV, GL, LR, MOD, ABS. Anv.omr: Syntetiska ester, polyglykol och vegetabiliska oljor. Tillverkas även i MegaTuff- och XtraTuffutförande. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa Skalfri koppl. Gates M3K-04 1/4" 6,4 12, , G M3K-05 5/16" 7,9 15, ,26 - G M3K-06 3/8" 9,5 16, , G M3K-08 1/2" 12,7 20, , G M3K-10 5/8" 15,9 25, , G M3K-12 3/4" 19,0 29, , G M3K-16 1" 25,4 37, , G Artikelgrupp: M4K+ Varugrupp: 2000 Hydraulslang M4K+ Innertub: Oljebeständigt syntetiskt gummi. Armering: Två flätade inlägg av stålwire. Ytterhölje: Nötnings- och väderbeständigt syntetiskt gummi. MSHA-godkänd. Temp.omr: -40ºC ºC (Kortfristigt +120ºC) För vatten/glykolblandningar +95ºC. Normer: Gates Standard. Egenskaper: 70% av EN 857-SC och 50% av EN 853-2SN's böjningsradie vid angivet arbets.testad med impulscykler vid 150% av arbetset. Låg vikt. Certifikat: DNV, GL, LR, MOD, ABS. Anv.omr: Syntetiska ester, polyglykol och vegetabiliska oljor. Tillverkas även i MegaTuff- och XtraTuffutförande. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa Skalfri koppl. Gates M4K+-04 1/4" 6,4 13, , G M4K+-05 5/16" 7,9 15, , G M4K+-06 3/8" 9,5 17, , G M4KE+-08 1/2" 12,7 20, , G M4K+-10 5/8" 15,9 24, , G M4K+-12 3/4" 19,0 29, , G Rätten till måttförändringar förbehålls 1:9

36 Hydraulslangar - Global Artikelgrupp: M5K Varugrupp: 2000 Hydraulslang M5K Innertub: Oljebeständigt syntetiskt gummi. Armering: Två flätade inlägg av stålwire. Ytterhölje: Nötnings- och väderbeständigt syntetiskt gummi. MSHA godkänd. Temp.omr: -40ºC ºC (Kortfristigt +120ºC) För vatten/glykolblandningar +95ºC. Normer: Gates Standard. Egenskaper: 70% av EN 857-SC och 50% av EN 853-2SN's böjningsradie vid angivet arbets. Testad med MegaCrimp impulscykler. Låg vikt. Certifikat: DNV, GL, LR, MOD. Anv.omr: Syntetiska ester, polyglykol och vegetabiliska oljor. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skal hylsa Skalfri hylsa Skalfri koppl. Gates M5K-04 1/4" 6,4 13, , G M5K-05 5/16" 7,9 15, , G M5K-06 3/8" 9,5 17, , G M5K-08 1/2" 12,7 20, , G Artikelgrupp: M6K Varugrupp: 2000 Hydraulslang M6K Innertub: Oljebeständigt syntetiskt gummi. Armering: Två flätade inlägg av stålwire. Ytterhölje: Nötnings- och väderbeständigt oljeresistent syntetiskt gummi. Temp.omr: -40ºC ºC (Kortfristigt +120ºC) För vatten/glykolblandningar +95ºC. Normer: Gates Standard. Egenskaper: 70% av EN 857-2SC och 50% av EN 853-2SN's böjningsradie vid angivet arbets. Testad med MegaCrimp impulscykler. Låg vikt. Certifikat: DNV, GL, LR. Anv.omr: Syntetiska ester, polyglykol och vegetabiliska oljor. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa Skalfri koppl. Gates M6K-04 1/4" 6,4 15, , G Rätten till måttförändringar förbehålls 1:10

37 Hydraulslangar - Global Artikelgrupp: G3K Varugrupp: 2000 Hydraulslang G3K Innertub: Oljebeständigt syntetiskt gummi. Armering: Fyra spirallindade inlägg av stålwire. Ytterhölje: Nötnings- och väderbeständigt oljeresistent gummi. MSHA godkänd. Temp.omr: -40ºC ºC. För vatten/glykolblandningar +95ºC. Normer: Gates Standard, SAE100R12, EN 856-R12, möter kraven enl. EN 856-4SP (-16-20). Egenskaper: Hög flexibilitet, 80% av EN 856-4SP's böjningsradie vid angivna arbets. Testad med impulscykler. Certifikat: DNV, GL, LR. Monteras med GS-kopplingar. Anv.omr: Syntetiska ester, polyglykol och vegetabiliska oljor. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa Gates EFG3K /4" 31,8 47, ,9 20GS1F-4 G3K /2" 38,1 53, ,2 24GS1F G3K-32 * 2" 50,8 66, ,4 32PCM2-F * * Skalhylsa se Pressmåttstabell Artikelgrupp: EFG4K Varugrupp: 2000 Hydraulslang EFG4K Innertub: Oljebeständigt syntetiskt gummi. Armering: Fyra spirallindade inlägg av stålwire. Ytterhölje: Nötnings- och väderbeständigt oljeresistent syntetiskt gummi. Temp.omr: -40ºC ºC. För vatten/glykolblandningar +95ºC. Egenskaper: Hög flexibilitet, 80% av EN 856-4SP's böjningsradie vid angivna arbets. Testad impulscykler vid 50% av EN 856-R12 och SAE100R12's böjningsradie, samt 45% av EN 856-4SP's böjningsradie. Nötningsbeständig, bättre än ISO Ozonbeständig, bättre än ISO 1431 och ISO Certifikat: DNV, GL, LR. Monteras med GS-kopplingar. Anv.omr: Syntetiska ester, polyglykol och vegetabiliska oljor. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skal hylsa Skalfri hylsa Gates EFG4K-08 1/2" 12,7 24, , GS1F-4 EFG4K-12 3/4" 19,0 30, , GS1F-4 EFG4K-16 1" 25,4 38, , GS1F-4 EFG4K /4" 31,8 47, ,83-20GS1F-4 Rätten till måttförändringar förbehålls 1:11

38 Hydraulslangar - Global Artikelgrupp: EFG5K Varugrupp: 2000 Hydraulslang EFG5K Innertub: Oljebeständigt syntetiskt gummi. Armering: Dim: 8-16: Fyra spirallindade inlägg av stålwire. Dim: 20-32: Sex spirallindade inlägg av stålwire. Ytterhölje: Nötnings- och väderbeständigt oljeresistent syntetiskt gummi. MSHA godkänd. Temp.omr: -40ºC ºC. För vatten/glykolblandningar +95ºC. Normer: Gates Standard. Möter kraven EN 856-R13, SAE100R13, enl. EN 856-4SP (-10-12) och EN 856-4SH (-20). Egenskaper: Hög flexibilitet, 80% av EN 856-4SP/4SH's böjningsradie vid angivna arbets. Testad med impulscykler. Mycket flexibel. Nötningsbeständig, bättre än ISO Ozonbeständig, bättre än ISO 1431 och ISO Certifikat: DNV, GL, LR. Monteras med GS-kopplingar. Anv.omr: Syntetiska ester, polyglykol och vegetabiliska oljor i hydraulsystem med höga och impulser. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skal hylsa Skalfri hylsa Gates EFG5K-08 1/2" 12,7 24, , GS1F-4 EFG5K-10 5/8" 15,9 27, , GS1F-4 EFG5K-12 3/4" 19,0 31, , GS1F-4 EFG5K-16 1" 25,4 38, , GS1F-4 EFG5K /4" 31,8 50, ,99-20GS1F-6 G5K /2" 38,1 57, ,82-24GS1F G5K-32 * 2" 50,8 71, ,19-32PCM2-F * * Skalhylsa se presstabell Rätten till måttförändringar förbehålls 1:12

39 Hydraulslangar - Global Artikelgrupp: EFG6K Varugrupp: 2000 Hydraulslang EFG6K Innertub: Oljebeständigt syntetiskt gummi. Armering: Dim 6-16: Fyra spirallindande inlägg av stålwire. Dim 20: Sex spirallindande inlägg av stålwire. Ytterhölje: Nötnings- och väderbeständigt oljeresistent syntetiskt gummi. MSHA godkänd. Temp.omr: -40ºC ºC. För vatten/glykolblandningar +95ºC. Normer: Gates Standard, SAE100R15, möter kraven enl. EN 856-4SP (-8) och EN 856-SH (-12-16). Egenskaper: 80% av EN 856-4SP/4SH's böjningsradie vid angivna arbets. Testad med impulscykler. Hög flexibilitet. Nötningsbeständig, bättre än ISO Ozonbeständig, bättre än ISO 1431 och ISO Certifikat: DNV, GL, LR. Monteras med GS-kopplingar. Anv.omr: Syntetiska ester, polyglykol och vegetabiliska oljor. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa Gates EFG6K-06 3/8" 9,5 20, ,73 06GS1F-4 EFG6K-08 1/2" 12,7 23, ,89 08GS1F-4 EFG6K-10 5/8" 15,9 27, ,15 10GS1F-4 EFG6K-12 3/4" 19,0 31, ,44 12GS1F-4 EFG6K-16 1" 25,4 38, ,23 16GS1F-4 EFG6K /4" 31,8 50, ,99 20GS1F-6 G6K /2" 38,1 57, ,82 24GS1F Rätten till måttförändringar förbehålls 1:13

40 Hydraulslangar - Termoplast Artikelgrupp: 331 Varugrupp: 2010 Termoplastslang R7ST Innertub: Polyester elastomer. Armering: Ett flätat inlägg av stålwire. Ytterhölje: Polyuretan, pricklat. Temp.omr: Hydraulolja, Gas -40 C C. Vatten max +70 C. Norm: SAE100R1, DIN 24951, ISO Värderna är baserade på konstant vid +23C (ISO 291) ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa /16" 5, , /4" 6,6 12, /16" 8,0 13, , /8" 9,9 15, , /2" 13,0 18, , /8" 16, , Artikelgrupp: 331D Varugrupp: 2010 Termoplastslang R7ST, Tvilling Innertub: Polyester elastomer. Armering: Ett flätat inlägg av stålwire. Ytterhölje: Polyuretan, pricklat. Temp.omr: Hydraulolja, Gas -40 C C, Vatten max +70 C. Norm: SAE100R1, DIN 24951, ISO Värderna är baserade på konstant vid +23C (ISO 291) ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa 331D-03 3/16" 5, , D-04 1/4" 6,6 12, , D-05 5/16" 8,0 13, , D-06 3/8" 9,9 15, , D-08 1/2" 13,0 18, , Rätten till måttförändringar förbehålls 1:14

41 Hydraulslangar - Termoplast Artikelgrupp: 331T Varugrupp: 2010 Termoplastslang R7ST, Trilling Innertub: Polyaster elastomer. Armering: Ett flätat inlägg av stålwire. Ytterhölje: Polyuretan, pricklat. Temp.omr: -40 C C. Norm: SAE100R1, DIN 24951, ISO Värderna är baserade på konstant vid +23C (ISO 291) ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa 331T-04 1/4" 6, Artikelgrupp: 347 Varugrupp: 2010 Termoplastslang R7 Innertub: Polyester elastomer. Armering: Två flätade inlägg av polyester fibrer. Ytterhölje: Polyuretan, pricklat. Temp.omr: Hydraulolja, Gas -40 C C, Vatten max +70 C. Norm: SAE100R7, DIN 24951, ISO Värderna är baserade på konstant vid +23C (ISO 291) ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa /8" 4,0 8, , /16" 5,0 9, /4" 6,6 11, , /16" 8,0 14, /8" 9,7 16, /2" 13,0 20, , Rätten till måttförändringar förbehålls 1:15

42 Hydraulslangar - Termoplast Artikelgrupp: 347D Varugrupp: 2010 Termoplastslang R7, "Tvilling" Innertub: Polyester elastomer. Armering: Två flätade inlägg av polyester fibrer. Ytterhölje: Polyuretan, pricklat. Temp.omr: Hydraulolja, Gas -40 C C, Vatten max +70 C. Norm: SAE100R7, ISO Värderna är baserade på konstant vid +23C (ISO 291) ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa 347D-03 3/16" 5,0 9, , D-04 1/4" 6,6 11, D-05 5/16" 8,0 14, D-06 3/8" 9,7 16, D-08 1/2" 13,0 20, , Artikelgrupp: 347T Varugrupp: 2010 Termoplastslang R7, "Trilling" Innertub: Polyester elastomer. Armering: Två flätade inlägg av polyester fibrer. Ytterhölje: Polyuretan, pricklat. Temp.omr: Hydraulolja, Gas -40 C C, Vatten max +70 C. Norm: SAE100R7, DIN 24951, ISO Värderna är baserade på konstant vid +23C (ISO 291) ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa 347T-05 5/16" 8,0 14, T-06 3/8" 9,7 16, Rätten till måttförändringar förbehålls 1:16

43 Hydraulslangar - Termoplast Artikelgrupp: 328 Varugrupp: 2010 Termoplastslang R8 Innertub: Polyester elastomer. Armering: Två flätade inlägg av aramide. Ytterhölje: Polyuretan, pricklat. Temp.omr: Hydraulolja, Gas -40 C C, Vatten max +70 C. Norm: SAE100R8, ISO Värderna är baserade på konstant vid +23C (ISO 291) ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa /16" 5 9, /4" 6 12, /16" 8 14, /8" 10 16, /2" 12 20, , Artikelgrupp: 328D Varugrupp: 2010 Termoplastslang R8, "Tvilling" Innertub: Polyester elastomer. Armering: Två flätade inlägg av aramide. Ytterhölje: Polyuretan, pricklat. Temp.omr: Hydraulolja, Gas -40 C C, Vatten max +70 C. Norm: SAE100R7, ISO Värderna är baserade på konstant vid +23C (ISO 291) ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa 328D-04 1/4" 6 12, D-05 5/16" 8 14, D-06 3/8" 10 16, , D-08 1/2" 12 20, , Rätten till måttförändringar förbehålls 1:17

44 Hydraulslangar - Termoplast Artikelgrupp: FK01 Varugrupp: 2010 Termoplastslang FK01 Innertub: Polyester Armering: Ett inlägg av aramid, samt en fläta av stålwire Ytterhölje: Polyuretan, pricklat Temp.omr: -40 C C Norm: Överskrider SAE100R8, ISO Egenskaper: Lätt och smidig slang för höga till hydraulolja, vatten och luft. Värderna är baserade på konstant vid +23C (ISO 291) ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa FK /4" 6,6 13, , FK /8" 9,8 18, , FK /2" 13,0 21, , Artikelgrupp: N3641 Varugrupp: 2010 Termoplastslang, N3641 Innertub: Polyester. Armering: Ett flätat inlägg av aramid samt en fläta av stålwire. Ytterhölje: Nötningsbeständigt polyuretan. Temp.omr: -40 C C. Anv.omr: Kraftverktygsslang. Monteras med nippel P4914, se Presskopplingar Special. Värderna är baserade på konstant vid +23C (ISO 291) ID ( d ) Arb. Böj. radie ( mm ) Spräng Koppl. Special N /4" Rätten till måttförändringar förbehålls 1:18

45 Hydraulslangar - Termoplast Artikelgrupp: 334 Varugrupp: 2010 Termoplast, Färgspruteslang Innertub: Polyamid elastomer. Armering: Ett flätat inlägg av stålwire. Ytterhölje: Polyuretan, pricklat. Temp.omr: -40 C C. Färg: Blå. Norm: ISO/DIS IN 20. Anv.omr: Lackeringsutrustning mm. Egenskaper: Elektrisk kontakt genom stålarmeringen. Värderna är baserade på konstant vid +23C (ISO 291) ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa /16" 5 9, , /4" 6 12, , /8" 10 15, , Artikelgrupp: S0090 Varugrupp: 2010 Termoplast, Färgspruteslang Innertub: Polyamid 12 Armering: Ett flätat inlägg av polyester Ytterhölje: Polyuretan, Pricklat Temp.omr: -40 C C Färg: Blå Anv.omr: Som färg- och lösningsmedelslang. Värderna är baserade på konstant vid +23C (ISO 291) ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa S0090C-04 1/4" 6,6 11, , Rätten till måttförändringar förbehålls 1:19

46 Hydraulslangar - Termoplast Artikelgrupp: FK18050 Varugrupp: 2010 Termoplastslang FK18050/R8, Non Conductiv Innertub: Slät polyester Armering: Två flätade inlägg av aramid Ytterhölje: Polyuretan Färg: Orange Temp.omr: -40 C C, Vatten max +65 C Norm: SAE100R8, ISO Egenskaper: Hög elektrisk isolationsförmåga. EJ pricklat ytterhölje. Värderna är baserade på konstant vid +23C (ISO 291) ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa FK /8" 4,0 8, , FK /16" 5,0 9, , FK /4" 6,6 12, , FK /16" 8,0 14, , FK /8" 9,7 16, , FK /2" 13,0 20, , FK /8" 16,4 24, , FK /4" 19,5 27, , FK " 26,0 34, , Artikelgrupp: EP1C Varugrupp: 2010 Termoplastslang, Smörjslang EP1C Innertub: Polyetylenbas Armering: Två flätade inlägg av syntetfiber Ytterhölje: Polyuretan, pricklad Temp.omr: -20 C C Norm: DIN 1283 Anv.omr: För transport av fett och olja i smörjsystem. Värderna är baserade på konstant vid +23C (ISO 291) ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa EP1C010B-03 3/16" 5,0 9, , EP1C010C-04 1/4" 6,6 11, , Rätten till måttförändringar förbehålls 1:20

47 Hydraulslangar- PTFE Artikelgrupp: 2801 Varugrupp: 2000 PTFE-slang, Slät Innertub: Slät PTFE. Armering: Ett lager flätad rostfri ståltråd (AISI 304). Temp.omr: -70 C C. Anv.omr: Till vatten, ånga, luft, olja och de flesta kemikalier med undantag av vissa alkalimetaller o fluorföreningar. Värderna är baserade på konstant vid +23C (ISO 291) ID ( d ) Arb. Böj. radie ( mm ) Spräng Skalfri hylsa /16" /4" PTE /8" PTE /2" PTE /8" PTE /4" PTE " PTE-16 Artikelgrupp: 6401 Varugrupp: 2000 PTFE-slang, Veckad Innertub: Veckad PTFE. Armering: Ett lager flätad syrafast ståltråd (AISI 304). Temp.omr: -70 C C. Anv.omr: Ånga, hydraulledningar, smörjslang och de flesta kemikalier med undantag av vissa alkalimetaller och fluorföreningar. Värderna är baserade på konstant vid +23C (ISO 291) ID ( d ) Arb. Böj. radie ( mm ) Spräng Skalfri hylsa /4" /8" /2" /8" /4" " /4" /2" " Rätten till måttförändringar förbehålls 1:21

48 Returslang Artikelgrupp: Varugrupp: 2100 G4H - GMV Sug- o Returslang G4H, Mega Vac Innertub: Svart nitrilgummi (Gates typ C3). Armering: Ett flätat inlägg med fibertråd förstärkt med en spirallindad ståltråd. Ytterhölje: Olje- o nötningsbeständigt syntetiskt gummi. Temp.omr: -40ºC ºC (Kortfristigt +150ºC max 10% av driftstiden). Vakuum: 0,85 m/h2o. Norm: SAE100R4, DIN , MSHA godkänd. Egenskaper: Mycket smidig och kan även användas med ned till halva normens böjningsradie. Anv.omr: Lågslang, returslang, sugslang mm. Monteras med klamma. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa Skalfri koppl. Gates G4H-19 3/4" 19 30, , G G4H-25 1" 25 36, , G G4H /4" 31 44, , G G4H /2" 38 51, , G4H-50 2" 51 63, , G4H /2" 63 76, , G4H-76 3" 76 89, , G4H /2" , , G4H-102 4" , , Artikelgrupp: 602 Varugrupp: 2000 Sug- o Returslang Innertub: Oljebeständigt syntetiskt gummi Armering: Två textilinlägg förstärkt med stålspiral Ytterhölje: Vävveckat syntetiskt olje- o väderbeständigt gummi Temp.omr: -40 C C Vakuum: 0,9 m/h2o Norm: SAE 100R4, SAE J517 Anv.omr: Som sug och returslang i hydraulsystem. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m /4" 19,0 28, , " 25,4 36, , /4" 31,8 42, , /2" 38,1 48, , " 50,8 63, , /2" 63,5 76, , " 76,2 90, , " 101,6 116, ,46 Rätten till måttförändringar förbehålls 1:22

49 Returslang Artikelgrupp: SF Varugrupp: 2100 Sugflex Innertub: NBR gummi Armering: Ett flätat inlägg med fibertråd, förstärkt med en spirallindad ståltråd Ytterhölje: Korrugerat CR gummi Temp.omr: -40 C C Vakuum: 0,55 m/h2o Färg: Svart Egenskaper: Mycket flexibel och lätt, slät innertub, flammotstånd motsvarande ASTM C 542. Anv.omr: För transport av olja såväl under som vakuum, där krav på smidighet och små innbyggnadsmått eftersträvas. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m SUGFLEX-08 1/2" 13, ,20 SUGFLEX-12 3/4" 19, ,27 SUGFLEX-16 1" 25, ,50 SUGFLEX /4" 32, ,62 SUGFLEX /2" 38, ,70 SUGFLEX-32 2" 51, ,01 SUGFLEX /2" 63, ,24 SUGFLEX-48 3" 76, ,68 Artikelgrupp: 2TE Varugrupp: 2100 Mellanslang 2TE Innertub: NBR gummi Armering: Ett flätat inlägg av textilfiber Ytterhölje: Olje- och väderresistent syntetiskt gummi Temp.omr: -40 C C (kortfristigt +125 C) Norm: DIN EN 854-2TE Anv.omr: Användbar för mineral och vegetabiliska oljor, vatten och luft. ID ( d ) Arb. Böj. radie ( mm ) Spräng Vikt kg/m Skalfri hylsa 2TE-04 1/4" 6,4 13, , TE-05 5/16" 7,9 15, , TE-06 3/8" 9,5 16, , TE-08 1/2" 12,7 19, , TE-10 5/8" 15,9 24, , TE-12 3/4" 19,0 27, , TE-16 1" 25,4 34, , Rätten till måttförändringar förbehålls 1:23

50 skydd Artikelgrupp: SS-SK Varugrupp: 3700 Bunt- o Skyddspiral, Svart/Gul Flexibel skyddspiral i termoplast. Skyddar slangar mot mekanisk nötning, även lämplig för buntning av flera slangar. Material: HD-Polyeten. Standardfärg: Svart eller gul. ID ( d ) Längd ( L ) SS-32 32x2, SS M 32x2, SS-54 50x3, SS M 50x3, SS-75 75x4, SS M 75x4, SS x5, SS M 110x5, Artikelgrupp: SGX Varugrupp: 3700 Bunt- o Skyddspiral, Svart/Gul Flexibel skyddspiral i termoplast. Skyddar slangar mot mekanisk nötning, även lämplig för buntning av flera slangar. Material: HD-Polyeten. Standardfärg: Svart eller gul. Kartongförpackad. Förp. stlk. SGX SGX-16-GUL SGX SGX-20-GUL SGX SGX-25-GUL SGX SGX-32-GUL SGX SGX-50-GUL SGX SGX-75-GUL SGX SGX-90-GUL Rätten till måttförändringar förbehålls 1:24

51 skydd Artikelgrupp: WR-RD Varugrupp: 3700 skydd Delbart skydd av 100% polyamid med PU beläggning och kardborrlås Går att eftermontera Sträckhållfasthet EN ISO och vattenavstötning av tyget 100% EN Färg: Svart Anv.omr: Lämplig för buntninga av flera slangar på t.ex. kranar Övriga dimensioner mot förfrågan ID ( d ) WR-RD WR-RD WR-RD WR-RD WR-RD Artikelgrupp: PJ Varugrupp: 3700 Pyrojacket, "Strumpa" Pyrojacket skyddsstrumpa Tillverkad av flätad glasfiber med ett ytterhölje av silikon. Temp.omr: -65 C C. ( Temporär användning 15 min.) C. Färg: Rödbrun. Anv.omr: För skydd där det existerar höga strålningstemperaturer, lösningsmedelstänk mm. ID ( d ) PJ PJ PJ-10 16,0 24,0 PJ-12 19,0 27,0 PJ-14 22,0 30,0 PJ PJ PJ-20 32,0 40,0 PJ-22 35,0 43,0 PJ-24 38,0 46,0 PJ PJ PJ-32 51,0 59,0 Rätten till måttförändringar förbehålls 1:25

52 skydd Artikelgrupp: HG Varugrupp: 3700 skydd Nylon Skyddsstrumpa av flamhärdigt nylon. Skyddar omgivningen mot ev. oljeläckage. Godkännande: MSHA. Färg: Svart. Anv.omr: Park- och minitraktorer samt kranar. ID ( d ) HG14 23,0 HG16 27,0 HG20 31,0 HG24 36,0 HG28 46,0 HG32 55,5 HG38 60,5 HG42 66,5 HG46 73,0 Artikelgrupp: PWG Varugrupp: 3700 Gummihandtag för tvättslang Handtag i gummi för montering över presshylsa på tvättslang. Fungerar även som "knäckskydd". Finns i två färger: B = Blå, S = Svart ID ( d ) Längd ( L ) PWG04B 1/4" PWG04S 1/4" PWG05B 5/16" PWG05S 5/16" PWG06B 3/8" PWG06S 3/8" Rätten till måttförändringar förbehålls 1:26

53 Översikt - kopplingar Pressnippel Utv-JIC UNF-gänga : Pressnippel Inv-JIC UNF-gänga 2:10 2:11 2:11 2:12 2: Presskopplingar - Standard Pressnippel Utv-ORFS UNF-gänga Pressnippel Inv-ORFS UNF-gänga Pressnippel Utv-M Tryckklass L Pressnippel Inv-MM Tryckklass L Pressnippel Utv-MM Tryckklass S Pressnippel Inv-MM Tryckklass S 2: : :14 2:14 2: : :16 2:16 2: : :18 2:18 2:19

54 Översikt - kopplingar Presshylsor Skalfria 2:1 2:1 2: Presshylsor Skalas 2:1 2:2 2: Presshylsor Lågslang 2: Presskopplingar - Standard Presshylsor Termoplast Presshylsor PTFE Pressnippel Utv-G / R 2:3 PTE :3 2: :4 2:4 2: Pressnippel Inv-G 2:5 2:5 2:6 2:6 2: :7 2:7 2:8 2:8 2: S :9 2:9 2:9

55 Översikt - kopplingar Pressnippel Rörstuds Pressnippel Kod 61 Fläns Pressnippel Kod 62 Fläns 2:19 2:20 2: :21 2:21 2: :22 2:23 2: Presskopplingar - Standard Flänstillbehör Pressnippel Japansk Pressnippel Utv-NPT 2:24 2:24 2:24 2:24 2: :25 2:25 2:25 2: Pressnippel Banjo Banjo Skruvar Pressnippel Fransk 2: :27 2: :28 2:28 2: :28 2:29

56 Översikt - kopplingar Pressnippel Högstvätt 2:29 2: IF00 IF45 Presskopplingar - Standard Pressnippel Special Plug-In 2:20 2:26 2:29 2:30 2:30 IF90 2: :32 2:32 2:32 2: SY SY 4005-SY 4006-SY 4009-SY Syrafast 2:33 2:33 2:34 2:34 2:34 PF-SY 6411-SY 2:34 2: Presskopplingar - Interlock Hylsor Pressnippel Utv-G Pressnippel Inv-G 2:36 2: : :37 2:37 2:37

57 Översikt - kopplingar Presskopplingar - Interlock Pressnippel Inv-JIC UNF-gänga Pressnippel Utv-M Pressnippel Inv-M Pressnippel Kod 62 Fläns :37 2:38 2: : :38 2:39 2: :39 2:39 2: S PTN-ILLER Hylsor Special 2:41 2: S PTN-MUPLA P4914 Pressnippel 2:41 2:41 2: Hylsor Skruvkopplingar Skruvnippel Utv-G Skruvnippel Inv-G 2: : :43 2:43 2:44

58 Presskopplingar Standard Artikelgrupp: Presshylsa 1W, 2W, 2W Kompakt, Skalfri Skalfri Presshylsa för EN 853-1SN/2SN och för 2-stål kompaktslang EN 857-2SC. Artikelgrupp: 4000 Presshylsa 1W, 2W Kompakt Presshylsa för EN 853-1SN och för 2-stål kompaktslang EN 857-2SC. en skalas. ID ( d ) Längd ( L ) ID ( d ) Längd ( L ) Skal Y /16" 14,6 21,0 25, /4" 15,8 22,0 28, /16" 17,5 24,0 28, /8" 20,0 26,5 28, /2" 23,3 30,0 31, /8" 26,5 33,0 31, /4" 30,4 37,0 38, " 39,0 46,0 47, /4" 49,4 58,0 56, /2" 55,9 65,6 66, " 68,6 78,6 73, /16" 10, , /4" ,0 30, /16" , /8" ,0 32, /2" , /8" ,0 37, /4" ,0 43, " ,0 50, /4" ,0 57, /2" 48,0 57,0 63, " ,0 60 Artikelgrupp: Presshylsa 1W, 1W Kompakt, 2W Kompakt, Skalfri Skalfri Presshylsa för 1-stål kompaktslang EN 857-1SC och för 2-stål kompaktslang EN 857-2SC. ID ( d ) Längd ( L ) /4" 14, /8" 18, /2" 21, /8" 25, /4" 28, " 36, :1

59 Presskopplingar Standard Artikelgrupp: 4002 Presshylsa 1W, 2W Kompakt, Skalf Skalfri Presshylsa för EN 853-1SN och för 2-stål kompaktslang. Artikelgrupp: 4005 Presshylsa 4W Presshylsa för EN 856-4SP /4SH. en skalas. ID ( d ) Längd ( L ) ID ( d ) Längd ( L ) Skal Y /4" 45, , /2" 52, , " 65, ,0 Artikelgrupp: 4001 Presshylsa 2W Presshylsa för EN 853-2SN. en skalas. ID ( d ) Längd ( L ) Skal Y /4" ,0 30,0 22, /8" , /2" 22,0 30,0 36,0 28, /8" ,0 40,0 31, /4" ,0 43,0 37, " ,0 60,0 48, SH 1 1/4" ,0 66,0 54, SH 1 1/2" , , SH 2" , ,0 Artikelgrupp: 4007 Presshylsa Textilarmerad, Skalfri Skalfri Presshylsa för textilarmerad lågslang /16" , /4" , /16" , /8" 18, /2" 22,0 30, /8" , /4" , " , /4" , /2" , " , ID ( d ) Längd ( L ) /4" , /16" , /8" , /2" /8" , /4" , " , /4" 46,0 52,0 57 2:2

60 Presskopplingar Standard Artikelgrupp: 4009 Presshylsa Termoplastslang Skalfri Presshylsa för R7/R8 Termoplastslang. Artikelgrupp: PTE Presshylsa, PTFE-slang Presshylsa för slät PTFE-slang. ID ( d ) Längd ( L ) ID ( d ) Längd ( L ) /8" 7,6 11,0 20, /16" ,0 27, /4" ,0 29, /16" ,0 30, /8" ,0 31, /2" , /8" 24, , /4" ,0 42, " ,0 50,0 PTE04 1/4" PTE06 3/8" 15, ,0 PTE08 1/2" ,0 PTE10 5/8" ,0 PTE12 3/4" ,0 PTE16 1" ,0 Artikelgrupp: 6411 Presshylsa, PTFE-slang Presshylsa för veckad PTFE-slang. ID ( d ) Längd ( L ) /4" /8" , /2" ,0 33, /8" , /4" 27,0 31,0 41, " , /4" 41,0 50,0 53, /2" 47, " ,0 2:3

61 Presskopplingar Standard Artikelgrupp: IP3 Pressnippel Rak, Utv-G Pressnippel Rak Utvändig G-gänga. 60 kona. Tredofas, Form A. Artikelgrupp: 4011 Pressnippel Rak, Utv-G, Plantätad Pressnippel Rak Utvändig G-gänga. Plantätad. Tredofas, Form A G 1/8" /8" G 1/8" /16" G 1/4" /16" G 1/8" /4" G 1/4" /4" G 3/8" /4" G 1/4" /16" G 3/8" /16" G 1/4" /8" G 3/8" /8" G 1/2" /8" G 3/8" /2" G 1/2" /2" G 5/8" /2" G 3/4" /2" G 1/2" /8" G 5/8" /8" G 3/4" /8" G 1/2" /4" G 3/4" /4" G 1" /4" G 1" " G 1 1/4" " G 1" /4" G 1 1/4" /4" G 1 1/2" /4" G 1 1/2" /2" G 2" /2" G 2" " G 3/8" /8" G 1/2" /8" G 1/2" /2" G 3/4" /4" G 1" " Artikelgrupp: IP5 Pressnippel Rak, Utv-R Pressnippel Rak Utvändig konisk R-gänga R 1/8" /16" R 1/8" /4" R 1/4" /4" R 3/8" /8" R 1/2" /2" R 3/4" /2" R 3/4" /4" R 1" " R 1 1/4" /4" 2:4

62 Presskopplingar Standard Artikelgrupp: IP8 Pressnippel Rak, Inv-G, Pressad mutter Pressnippel Rak Invändig G-gänga. 60 kona. Pressad / rullad mutter. Artikelgrupp: IPS8 Pressnippel Rak, Inv-G, Hel mutter Pressnippel Rak Invändig G-gänga. 60 kona. Solid stolpe. Hel/stiftad mutter G 1/4" /8" G 1/8" /16" G 1/4" /16" G 1/8" /4" G 1/4" /4" G 3/8" /4" G 1/4" /16" G 3/8" /16" G 1/4" /8" G 3/8" /8" G 1/2" /8" G 3/8" /2" G 1/2" /2" G 1/2" /2" G 5/8" /2" G 3/4" /2" G 5/8" /8" G 3/4" /8" G 3/4" /4" G 1" /4" G 1" " G 1/8" /8" G 1/8" /16" G 1/4" /16" G 1/8" /4" G 1/4" /4" G 3/8" /4" G 3/8" /16" G 1/4" /8" G 3/8" /8" G 1/2" /8" G 3/8" /2" G 1/2" /2" G 1/2" /2" G 5/8" /2" G 5/8" /8" G 1/2" /8" G 3/4" /8" G 3/4" /2" G 3/4" /4" G 1" /4" G 1" " G 1 1/4" " * G 1 1/4" /4" * G 1 1/2" /4" * G 1 1/2" /2" * G 2" /2" * G 2" " * Med o-ringstätning 2:5

63 Presskopplingar Standard Artikelgrupp: 4024 Pressnippel Rak, Inv-G, O-ring, Hel mutter Pressnippel Rak Invändig G-gänga. 60 kona med o-ring. Solid stolpe. Hel mutter. Artikelgrupp: IP40 Pressnippel 45B, Inv-G, Pressad mutter Pressnippel 45 böj Invändig G-gänga. 60 kona. Solid stolpe. Pressad / rullad mutter. höjd ( H ) G 1/4" /4" G 3/8" /8" G 1/2" /2" G 3/4" 32-3/4" G 1" 38-1" Artikelgrupp: IP77 Pressnippel Rak, Inv-G, Plantätad, Hel mutter Pressnippel Rak Invändig G-gänga. Plantätad. Solid stolpe. Hel/stiftad mutter G 1/8" /16" G 1/4" /4" G 1/4" /16" G 3/8" /16" G 3/8" /8" G 1/2" /2" G 3/4" /4" G 1" /4" G 1" " G 1/4" /4" G 3/8" /4" G 1/2" /16" G 3/8" /8" G 1/2" /8" G 1/2" /2" G 3/4" /2" G 3/4" /4" G 1" " 2:6

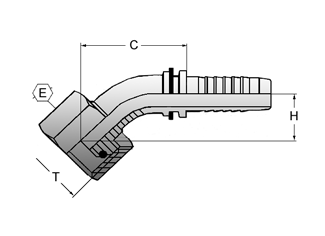

64 Presskopplingar Standard Artikelgrupp: IPS40 Pressnippel 45B, Inv-G, Hel mutter Pressnippel 45 böj Invändig G-gänga. 60 kona. Solid stolpe. Hel/stiftad mutter. Artikelgrupp: 4044 Pressnippel 45B, Inv-G, O-ring, Hel mutter Pressnippel 45 böj Invändig G-gänga. 60 kona med o-ring. Solid stolpe. Hel mutter. höjd ( H ) höjd ( H ) G 1/8" /16" G 1/4" /16" G 1/8" /4" G 1/4" /4" G 3/8" /4" G 1/4" /16" G 3/8" /16" G 1/4" /8" G 3/8" /8" G 3/8" /8" G 1/2" /8" G 1/2" /2" G 1/2" /2" G 5/8" /2" G 5/8" /8" G 3/4" /2" G 3/4" /8" G 3/4" /4" G 1" /4" G 1" " G 1 1/4" " G 1 1/4" /4" * G 1 1/2" /4" G 1 1/2" /2" G 2" /2" G 2" " * Lödd stolpe G 1/4" /4" G 3/8" /8" G 1/2" /2" G 3/4" /4" G 1" " 2:7

65 Presskopplingar Standard Artikelgrupp: IP39 Pressnippel 90B, Inv-G, Pressad mutter Pressnippel 90 böj Invändig G-gänga. 60 kona. Solid stolpe. Pressad / rullad mutter. Artikelgrupp: IPS39 Pressnippel 90B, Inv-G, Hel mutter Pressnippel 90 böj Invändig G-gänga. 60 tätkona. Solid stolpe. Hel/stiftad mutter. höjd ( H ) höjd ( H ) G 1/8" /16" G 1/4" /16" G 1/4" /4" G 3/8" /4" G 3/8" /16" G 3/8" /8" G 1/2" /8" G 1/2" /2" G 1/2" /2" G 3/4" /2" G 5/8" /8" G 3/4" /8" G 3/4" /4" G 1" /4" G 1" " G 1/8" /16" G 1/4" /16" G 1/8" /4" G 1/4" /4" G 3/8" /4" G 3/8" /16" G 1/4" /8" G 3/8" /8" G 1/2" /8" G 3/8" /2" G 1/2" /2" G 1/2" /2" G 5/8" /2" G 3/4" /2" G 5/8" /8" G 3/4" /8" G 3/4" /4" G 1" /4" G 1" " * G 1 1/4" " G 1 1/4" /4" G 1 1/2" /4" G 1 1/2" /2" * G 2" /2" G 2" " * Lödd stolpe 2:8

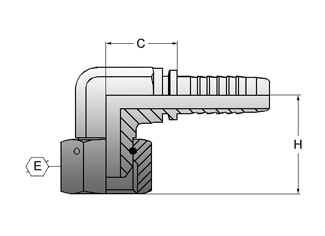

66 Presskopplingar Standard Artikelgrupp: 4094 Pressnippel 90B, Inv-G, O-ring, Hel mutter Pressnippel 90 böj Invändig G-gänga. 60 kona med o-ring. Solid stolpe. Hel mutter. Artikelgrupp: 4052S Pressnippel 90S, Inv-G, Hel mutter, Smidd Pressnippel 90 kompakt, smidd. Invändig G-gänga. 60 tätkona. Stiftad mutter. höjd ( H ) höjd ( H ) G 1/4" /4" G 3/8" /8" G 1/2" /2" G 3/4" /4" G 1" " Artikelgrupp: IP9 Pressnippel 90K, Inv-G, Pressad mutter Pressnippel 90 kompakt. Invändig G-gänga. 60 tätkona. Pressad / rullad mutter. höjd ( H ) S G 1/4" /4" S G 3/8" /8" S G 3/8" /16" S G 3/8" /8" S G 1/2" /8" S G 1/2" /2" S G 5/8" /8" S G 3/4" /4" S G 1" " Artikelgrupp: 4054 Pressnippel 90K, Inv-G, O-ring, Hel mutter Pressnippel 90 kompakt. Invändig G-gänga. 60 kona med o-ring. Hel/stiftad mutter G 1/8" /16" G 1/4" /4" G 3/8" /4" G 3/8" /8" G 1/2" /8" G 1/2" /2" G 1/2" /2" G 5/8" /8" höjd ( H ) G 1/4" /4" G 3/8" /8" 2:9

67 Presskopplingar Standard Artikelgrupp: IP34 Pressnippel Rak, Utv-JIC Pressnippel Rak Utvändig UNF-gänga. 37 kona. Artikelgrupp: IP84 Pressnippel Rak, Inv-JIC, Pressad mutter Pressnippel Rak Invändig UNF-gänga. 37 kona. Pressad / rullad mutter UNF 7/ /4" UNF 1/ /4" UNF 9/ /4" UNF 9/ /8" * UNF 5/ /8" UNF 3/ /8" UNF 7/ /8" UNF 3/ /2" UNF 7/ /2" UN 1 1/ /2" UNF 7/ /8" UN 1 1/ /8" UNF 7/ /4" UN 1 1/ /4" UN 1 3/ /4" UN 1 5/ /4" UN 1 1/ " UN 1 5/ " UN 1 5/ " UN 1 5/ /4" UN 1 7/ /4" UN 1 7/ /2" * 45 SAE kona UNF 7/ /16" UNF 7/ /4" UNF 1/ /4" UNF 9/ /4" UNF 1/ /16" UNF 9/ /16" UNF 9/ /8" * UNF 5/ /8" UNF 3/ /8" UNF 3/ /2" UNF 7/ /2" UN 1 1/ /2" UNF 7/ /8" UN 1 1/ /8" UNF 7/ /4" UN 1 1/ /4" UN 1 3/ /4" UN 1 5/ /4" UN 1 5/ " * 45 SAE kona 2:10

68 Presskopplingar Standard Artikelgrupp: IPS84 Pressnippel Rak, Inv-JIC, Hel mutter Pressnippel Rak Invändig UNF-gänga. 37 kona. Hel/stiftad mutter. Artikelgrupp: IP50 Pressnippel 45B, Inv-JIC, Pressad mutter Pressnippel 45 böj Invändig UNF-gänga. 37 kona. Solid stolpe. Pressad / rullad mutter. höjd ( H ) UNF 7/ /8" UNF 7/ /16" UNF 7/ /4" UNF 1/ /4" UNF 9/ /4" UNF 1/ /8" UNF 9/ /8" * UNF 5/ /8" UNF 3/ /8" UNF 7/ /8" UNF 3/ /2" UNF 7/ /2" UN 1 1/ /2" UNF 7/ /8" UN 1 1/ /8" UN 1 1/ /4" UN 1 3/ /4" UN 1 5/ /4" UN 1 5/ /4" UN 1 1/ " UN 1 5/ " UN 1 5/ " UN 1 5/ " UN 1 5/ /4" UN 1 7/ /4" UN 1 7/ /2" UN 2 1/ " * 45 SAE kona UNF 7/ /4" UNF 1/ /4" UNF 9/ /4" UNF 9/ /16" UNF 9/ /8" * UNF 5/ /8" UNF 3/ /8" UNF 3/ /2" UNF 7/ /2" UN 1 1/ /2" UNF 7/ /8" UN 1 1/ /8" UN 1 1/ /4" UN 1 5/ /4" UN 1 5/ " * 45 SAE kona. 2:11

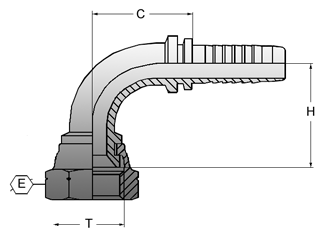

69 Presskopplingar Standard Artikelgrupp: IPS50 Pressnippel 45B, Inv-JIC, Hel mutter Pressnippel 45 böj Invändig JIC. 37 kona. Solid stolpe. Hel/stiftad mutter. Artikelgrupp: IP49 Pressnippel 90B, Inv-JIC, Pressad mutter Pressnippel 90 böj Invändig UNF-gänga. 37 kona. Solid stolpe. Pressad / rullad mutter. höjd ( H ) höjd ( H ) UNF 7/ /16" UNF 7/ /4" UNF 1/ /4" UNF 9/ /4" UNF 9/ /16" UNF 9/ /8" UNF 3/ /8" UNF 7/ /8" UNF 3/ /2" UNF 7/ /2" UN 1 1/ /2" UNF 7/ /8" UN 1 1/ /8" UN 1 1/ /4" UN 1 3/ /4" UN 1 5/ /4" UN 1 5/ /4" UN 1 5/ " UN 1 5/ " UN 1 5/ " UN 1 5/ /4" UN 1 7/ /4" UN 1 7/ /2" UN 2 1/ " UNF 7/ /16" UNF 7/ /4" UNF 1/ /4" UNF 9/ /4" UNF 9/ /16" UNF 9/ /8" * UNF 5/ /8" UNF 3/ /8" UNF 3/ /2" UNF 7/ /2" UNF 7/ /8" UN 1 1/ /8" UN 1 1/ /4" UN 1 3/ /4" UN 1 5/ /4" UN 1 5/ " * 45 SAE kona 2:12

70 Presskopplingar Standard Artikelgrupp: IPS49 Pressnippel 90B, Inv-JIC, Hel mutter Pressnippel 90 böj Invändig UNF-gänga. 37 tätkona. Solid stolpe. Hel/stiftad mutter. Artikelgrupp: IP73 Pressnippel Rak, Utv-ORFS Pressnippel Rak Utvändig UNF-gänga. Plantätad för o-ring. O-ring se Rörkopplingar - Art.gr. ORO. höjd ( H ) UNF 7/ /16" UNF 7/ /4" UNF 1/ /4" UNF 9/ /4" UNF 1/ /8" UNF 9/ /8" UNF 3/ /8" UNF 3/ /2" UNF 7/ /2" UN 1 1/ /2" UNF 7/ /8" UN 1 1/ /8" UN 1 1/ /4" UN 1 3/ /4" UN 1 5/ /4" UN 1 5/ /4" UN 1 5/ " UN 1 5/ " UN 1 5/ " UN 1 5/ /4" UN 1 7/ /4" UN 1 7/ /2" UNF 9/ /4" UN 11/ /4" UN 11/ /16" UN 11/ /8" UN 13/ /8" UN 13/ /2" UNS /2" UN 1 3/ /2" UNS /8" UN 1 3/ /8" UN 1 3/ /4" UN 1 7/ /4" UN 1 7/ " UN 1 11/ " UN 1 11/ /4" 2:13

71 Presskopplingar Standard Artikelgrupp: IP70 Pressnippel Rak, Inv-ORFS, Pressad mutter Pressnippel Rak Invändig UNF-gänga. Plantätad. Pressad / rullad mutter. Artikelgrupp: IP72 Pressnippel 45B, Inv-ORFS, Pressad mutter Pressnippel 45 böj Invändig UNF-gänga. Plantätad. Solid stolpe. Pressad / rullad mutter. höjd ( H ) UNF 9/ /4" L * UNF 9/ /4" UN 11/ /4" L * UN 11/ /4" UN 13/ /4" UN 11/ /16" UN 11/ /8" L * UN 11/ /8" UN 13/ /8" UN 11/ /2" UN 13/ /2" L * UN 13/ /2" UNS /2" UN 1 3/ /2" UNS /8" L * UNS /8" UN 1 3/ /8" UNS /4" UN 1 3/ /4" L * UN 1 3/ /4" UN 1 7/ /4" UN 1 7/ " L * UN 1 7/ " UN 1 11/ " UN 1 11/ /4" L * UN 1 11/ /4" UN /2" L * UN /2" * Extra nyckelgrepp på innerdelen enl. ISO norm UNF 9/ /4" UN 11/ /4" UN 11/ /16" UN 11/ /8" UN 13/ /8" UN 13/ /2" UNS /2" UN 1 3/ /2" UNS /8" UN 1 3/ /8" UNS /4" UN 1 3/ /4" UN 1 7/ /4" UN 1 7/ " UN 1 11/ " UN 1 11/ /4" UN /2" 2:14

72 Presskopplingar Standard Artikelgrupp: IP71 Pressnippel 90B, Inv-ORFS, Pressad mutter Pressnippel 90 böj Invändig UNF-gänga. Plantätad. Solid stolpe. Pressad / rullad mutter. Artikelgrupp: IP85L Pressnippel Rak, Utv-M, L-klass Pressnippel Rak Utvändig mm-gänga. 24 kona. Tryckklass L. DIN höjd ( H ) Dim UNF 9/ /4" UN 11/ /4" UN 11/ /16" UN 11/ /8" UN 13/ /8" UN 11/ /2" UN 13/ /2" UNS /2" UN 1 3/ /2" UNS /8" UN 1 3/ /8" UNS /4" UN 1 3/ /4" UN 1 7/ /4" UN 1 7/ " UN 1 11/ " UN 1 11/ /4" UN /2" M 12x ,5 3/16" 6 L M 12x ,0 1/4" 6 L M 14x /4" 8 L M 16x /4" 10 L M 18x /4" 12 L M 16x ,5 5/16" 10 L M 18x ,5 5/16" 12 L M 16x ,0 3/8" 10 L M 18x ,0 3/8" 12 L M 22x ,0 3/8" 15 L M 18x ,0 1/2" 12 L M 22x /2" 15 L M 26x /2" 18 L M 26x /8" 18 L M 30x /8" 22 L M 26x /4" 18 L M 30x /4" 22 L M 36x " 28 L M 45x ,0 1 1/4" 35 L M 52x ,0 1 1/2" 42 L 2:15

73 Presskopplingar Standard Artikelgrupp: IP86L Pressnippel Rak, Inv-M, L-klass, Hel mutter Pressnippel Rak Invändig mm-gänga. 24 kona med o-ring. Tryckklass L. DIN Hel mutter. Artikelgrupp: IP88L Pressnippel 45B, Inv-M, L-klass, Hel mutter Pressnippel 45 böj Invändig mm-gänga. 24 kona med o-ring. Solid stolpe / lödd stolpe. Tryckklass L. DIN Hel mutter. Dim. höjd ( H ) M 12x ,0 3/16 6 L * M 12x ,0 1/4" 6 L M 14x ,0 1/4" 8 L M 16x ,0 1/4" 10 L M 18x /4" 12 L M 16x ,0 5/16" 10 L M 18x /16" 12 L * M 16x ,0 3/8" 10 L M 18x /8" 12 L M 22x /8" 15 L M 18x ,5 1/2" 12 L M 22x ,0 1/2" 15 L M 26x /2" 18 L M 26x /8" 18 L M 30x /8" 22 L * M 26x ,0 3/4" 18 L M 30x /4" 22 L M 36x " 28 L M 45x ,0 1 1/4" 35 L M 52x ,0 1 1/2" 42 L * Pressad/rullad mutter * M 12x /4" M 14x /4" M 16x /4" M 18x /4" M 16x /16" * M 16x /8" M 18x /8" M 22x /8" M 22x /2" ** M 26x /2" M 26x /8" ** M 26x /4" M 30x /4" M 36x " ** M 45x /4" ** M 52x /2" * Pressad/rullad mutter ** Lödd stolpe 2:16

74 Presskopplingar Standard Artikelgrupp: IP87L Pressnippel 90B, Inv-M, L-klass, Hel mutter Pressnippel 90 böj Invändig mm-gänga. 24 kona med o-ring. Solid stolpe / lödd stolpe. Tryckklass L. DIN Hel mutter. Artikelgrupp: IP85S Pressnippel Rak, Utv-M, S-klass Pressnippel Rak Utvändig mm-gänga. 24 kona. Tryckklass S. DIN höjd ( H ) Dim M 12x /16" * M 12x /4" M 14x /4" M 16x /4" M 18x /4" M 16x /16" M 18x /16" M 16x /8" M 18x /8" M 22x /8" M 22x /2" ** M 26x /2" ** M 26x /8" ** M 26x /4" M 30x /4" M 36x " ** M 45x /4" ** M 52x /2" * Pressad/rullad mutter ** Lödd stolpe M 14x /4" 6 S M 16x /4" 8 S M 18x /4" 10 S M 18x /16" 10 S M 20x /16" 12 S M 18x /8" 10 S M 20x /8" 12 S M 22x /8" 14 S M 24x /2" 16 S M 30x /8" 20 S M 30x /4" 20 S M 36x /4" 25 S M 36x " 25 S M 42x " 30 S M 42x /4" 30 S M 52x /4" 38 S M 52x /2" 38 S 2:17

75 Presskopplingar Standard Artikelgrupp: IP86 Pressnippel Rak, Inv-M, S-klass, Hel mutter Pressnippel Rak Invändig mm-gänga. 24 kona med o-ring. Tryckklass S. DIN Hel mutter. Artikelgrupp: IP88S Pressnippel 45B, Inv-M, S-klass, Hel mutter Pressnippel 45 böj Invändig mm-gänga. 24 kona med o-ring. Solid stolpe. Tryckklass S. DIN Hel mutter. Dim. höjd ( H ) M 14x /8" 6 S M 14x /4" 6 S M 16x /4" 8 S M 18x /4" 10 S M 20x /4" 12 S M 18x /16" 10 S M 20x /16" 12 S M 16x /8" 8 S M 18x /8" 10 S M 20x /8" 12 S M 22x /8" 14 S M 24x /8" 16 S M 22x /2" 14 S M 24x /2" 16 S M 30x /2" 20 S M 24x /8" 16 S M 30x /8" 20 S M 30x /4" 20 S M 36x /4" 25 S M 36x " 25 S M 42x " 30 S M 52x " 38 S M 42x /4" 30 S M 52x /4" 38 S M 52x /2" 38 S M 14x /4" M 16x /4" M 18x /4" M 20x /16" M 18x /8" M 20x /8" M 22x /8" M 24x /2" M 30x /8" M 30x /4" M 36x /4" M 36x " M 42x " M 52x /4" M 52x /2" 2:18

76 Presskopplingar Standard Artikelgrupp: IP87S Pressnippel 90B, Inv-M, S-klass, Hel mutter Pressnippel 90 böj Invändig mm-gänga. 24 kona med o-ring. Solid stolpe. Tryckklass S. DIN Hel mutter. Artikelgrupp: IP35 Pressnippel Rak, Studs Pressnippel Rak Metrisk rörstuds. Solid stolpe. höjd ( H ) Dim M 14x /4" M 16x /4" M 18x /4" M 20x /4" M 18x /16" M 20x /16" M 18x /8" M 20x /8" M 22x /8" M 24x /2" M 30x /8" M 30x /4" M 36x /4" M 36x " M 42x " M 52x /4" M 52x /2" ,8 1/8" ,8 3/16" /16" ,8 3/16" /4" ,0 1/4" /4" ,0 1/4" ,0 5/16" ,5 5/16" /8" ,0 3/8" ,0 3/8" ,3 3/8" ,6 1/2" /2" /2" /2" /8" /8" ,0 5/8" ,0 3/4" ,0 3/4" ,0 3/4" /4" " " ,0 1" ,6 1 1/4" /4" ,5 1 1/4" /2" /2" 42 2:19

77 Presskopplingar Standard Artikelgrupp: IP36 Pressnippel 45B, Studs Pressnippel 45 böj Metrisk rörstuds. Solid stolpe. Andra dimensioner mot förfrågan. Artikelgrupp: IP37 Pressnippel 90B, Studs Pressnippel 90 böj Metrisk rörstuds. Solid stolpe. Andra dimensioner mot förfrågan. höjd ( H ) Dim. höjd ( H ) Dim /16" /4" /4" /4" /4" /8" /8" /2" /2" /16" /4" /4" /4" /4" /8" / /8" /2" /2" /2" 16 Artikelgrupp: IP83 Pressnippel Rak, Inv-M Pressnippel Rak Invändig mm-gänga. 60 kona. Pressad / rullad mutter M12-04 M 12x1, /4" 4721-M14-04 M 14x1, /4" 4721-M16-06 M 16x1, /8" 4721-M18-06 M 18x1, /8" 4721-M22-08 M 22x1, /2" 4721-M26-10 M 26x1, /8" 4721-M30-12 M 30x1, /4" 2:20

78 Presskopplingar Standard Artikelgrupp: IP603 Pressnippel Rak, Kod 61 Artikelgrupp: IP623 Pressnippel 45B, Kod 61 Pressnippel Rak SAE fläns (3000 psi). Kod 61: 8-16: 35,0 Mpa (5000 psi) 20: 28,0 Mpa (4000 psi) 24-32: 21,0 Mpa (3000 psi) Solid stolpe. Pressnippel 45 böj SAE fläns (3000 psi). Kod 61: 8-16: 35,0 Mpa (5000 psi) 20: 28,0 Mpa (4000 psi) 24-32: 21,0 Mpa (3000 psi) Solid stolpe. Dim. höjd ( H ) Dim ,0 1/2" 1/2" ,0 1/2" 3/4" * /8" 5/8" 34, ,0 3/4" 3/4" ,0 3/4" 1" " 1" ,0 1" 1 1/4" ,0 1 1/4" 1 1/4" ,0 1 1/4" 1 1/2" ,0 1 1/2" 1 1/2" ,0 1 1/2" 2" " 1 1/2" ,0 2" 2" 71.4 * Lödd Komatsufläns /2" 1/2" 30, /2" 3/4" 38, * /8" 5/8" 34, /4" 3/4" /4" 1" " 1" " 1 1/4" /4" 1 1/4" /4" 1 1/2" /2" 1 1/2" /2" 2" 71, " 2" 71,4 * Lödd Komatsufläns. 2:21

79 Presskopplingar Standard Artikelgrupp: IP613 Pressnippel 90B, Kod 61 Artikelgrupp: IP606 Pressnippel Rak, Kod 62 Pressnippel 90 böj SAE fläns (3000 psi). Kod 61: 8-16: 35,0 Mpa (5000 psi) 20: 28,0 Mpa (4000 psi) 24-32: 21,0 Mpa (3000 psi) Solid stolpe. Pressnippel Rak SAE fläns (6000 psi). Kod 62: 42,0 Mpa. Solid stolpe. höjd ( H ) Dim. Dim /2" 1/2" 30, /2" 3/4" 38, * /8" 5/8" 34, /4" 3/4" /4" 1" " 1" " 1 1/4" /4" 1 1/4" /4" 1 1/2" /2" 1 1/2" /2" 2" 71, " 2" 71.4 * Lödd Komatsufläns ,0 1/2" 1/2" ,0 1/2" 3/4" ,0 3/4" 1/2" 31, /4" 3/4" ,0 3/4" 1" ,0 1" 1" ,0 1" 1 1/4" 54, ,0 1 1/4" 1 1/4" 54, ,0 1 1/4" 1 1/2" ,0 1 1/2" 1 1/2" ,0 1 1/2" 2" ,0 2" 2" :22

80 Presskopplingar Standard Artikelgrupp: IP626 Pressnippel 45B, Kod 62 Pressnippel 45 böj SAE fläns (6000 psi). Kod 62: 42,0 Mpa. Solid stolpe. Artikelgrupp: IP616 Pressnippel 90B, Kod 62 Pressnippel 90 böj SAE fläns (6000 psi). Kod 62: 42,0 Mpa. Solid stolpe. höjd ( H ) Dim. höjd ( H ) Dim /2" 1/2" /2" 3/4" /4" 3/4" /4" 1" " 1" " 1 1/4" 54, /4" 1 1/4" 54, /4" 1 1/2" /2" 1 1/2" /2" 2" " 2" /2" 1/2" /2" 3/4" /4" 1/2" 31, /4" 3/4" /4" 1" " 1" " 1 1/4" 54, /4" 1 1/4" 54, /4" 1 1/2" /2" 1 1/2" /2" 2" " 2" :23

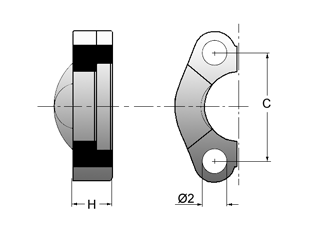

81 Presskopplingar Standard Artikelgrupp: Varugrupp: 1400 Fläns O-ring, Kod Fläns O-ring SAE psi. Material: Nitril(NBR)gummi. 90 shore. Artikelgrupp: Varugrupp: 1400 Flänshalva, Kod 61 Flänshalva för Kod 61 (3000 psi). Genomgående skruvhål. Gulkromaterad. Dim. ID ( d ) höjd ( H ) Dim. Dim /2" 18,64 25, /4" 24,99 32, " 32,92 39, /4" 37,69 44, /2" 47,22 54, " 56,74 63, /2" 69,44 76, " 85,32 92, ,1 1/2" 9, ,6 3/4" 10, ,4 1" 10, ,7 1 1/4" 12, ,9 1 1/2" 13, ,8 2" 13, ,9 2 1/2" 14, ,4 3" 17,0 Artikelgrupp: 8001 Varugrupp: 1400 Flänspackning, Kod 61-62, Plan Flänspackning SAE 6000 psi. Material: Nitril(NBR)gummi. 90 shore. Plan profil. Artikelgrupp: Varugrupp: 1400 Flänshalva, Kod 62 Flänshalva för Kod 62 (6000 psi). Genomgående skruvhål. Gulkromaterad. Dim. ID ( d ) höjd ( H ) Dim. Dim /4" 24,99 32, " 32,92 39, /4" 37,69 44, /2" 47,22 54, " 56,74 63, ,5 1/2" ,8 3/4" ,2 1" ,7 1 1/4" ,4 1 1/2" ,8 2" 21 2:24

82 Presskopplingar Standard Artikelgrupp: Varugrupp: 1400 Helfläns, Kod 61 Helfläns för Kod 61 (3000 psi). Genomgående skruvhål. Artikelgrupp: 4907 Pressnippel Rak, Inv-JIS/M, (Komatsu) Pressnippel Rak Invändig mm-gänga. 30 kona. Pressad / rullad mutter. (Komatsu) höjd ( H ) Dim. Dim ,4 1/2" 9, ,2 3/4" 10, ,2 1" 10, ,2 1 1/4" 12, ,8 1 1/2" 13, ,8 2" 13, ,8 2 1/2" 14,5 Artikelgrupp: 4931 Pressnippel Rak, Inv-JIS/G, (Toyota) Pressnippel Rak Invändig G-gänga. 30 kona. Pressad / rullad mutter. (Toyota) M 14x /4" M 14x /8" M 18x /8" M 22x /2" M 24x /8" M 30x /4" M 33x " M 36x /4" M 42x /2" Artikelgrupp: 4997 Pressnippel 90B, Inv-JIS/M, (Komatsu) Pressnippel 90 böj Invändig mm-gänga. 30 kona. Lödd stolpe. Rullad mutter. (Komatsu) G 1/4" /4" G 3/8" /8" G 1/2" /2" G 3/4" /4" G 1" " G 1 1/4" /4" G 1 1/2" /2" höjd ( H ) M 14x /4" M 16x /8" M 16x /16" M 18x /8" M 22x /2" M 24x /8" M 30x /4" M 33x " 2:25

83 Presskopplingar Standard Artikelgrupp: 4610 Pressnippel Rak, Utv-M (Kobelco) Pressnippel Rak Utvändig mm-gänga. 24 kona. (Kobelco) Artikelgrupp: IP6 Pressnippel Rak, Utv-NPT Pressnippel Rak Utvändig NPT-gänga. 60 kona. Dim M 30x1, /8" M 30x1, /4" M 36x1, /4" M 36x1, " M 45x1, " NPT 1/8" /16" NPT 1/4" /16" NPT 1/5" /4" NPT 1/4" /4" NPT 3/8" /4" NPT 3/8" /16" NPT 3/8" /8" NPT 1/2" /8" NPT 3/8" /2" NPT 1/2" /2" NPT 3/4" /4" NPT 1" /4" NPT 1" " NPT 1 1/4" /4" NPT 1 1/2" /2" Artikelgrupp: 4970 Pressnippel Rak, Inv-NPSM (Färgslang) Pressnippel Rak Invändig NPSMgänga. 60 kona. Pressad / rullad mutter NPSM 1/ /16" NPSM 1/ /4" 2:26

84 Presskopplingar Standard Artikelgrupp: IP81 Pressnippel Banjo, G-gänga Pressnippel Rak Banjo för G-gängad hålskruv. Artikelgrupp: IP80 Pressnippel Banjo, M-gänga Pressnippel Rak Banjo för mm-gängad hålskruv. Dim. Dim G 1/8" 19 3/16 10, G 1/4" 26 3/16 13, G 1/8" 26 1/4 10, G 1/4" 26 1/4" 13, G 3/8" 26 1/4" 17, G 3/8" 26 5/16" 17, G 1/4" 26 3/8" 13, G 3/8" 26 3/8" 17, G 1/2" 31 3/8" 21, G 3/8" 27 1/2" 17, G 1/2" 31 1/2" 21, G 3/4" 38 1/2" 26, G 3/4" 38 5/8" 26, G 3/4" 38 3/4" 26, G 1" 50 1" 33, M /16" 10, M /4" 10, M /4" 12, M /4" 14, M /16" 12, M /16" 14, M /8" 14, M /8" 16, M /8" 18, M /2" 18, M /2" 22, M /8" 22, M /4" 26, M " 30,2 2:27

85 Presskopplingar Standard Artikelgrupp: I 181 Banjobult Enkel, G-gänga Banjobult Enkel G-gänga. Artikelgrupp: I 181 DUBBEL Banjobult Dubbel, G-gänga Banjobult Dubbel G-gänga. Längd ( L ) Längd ( L ) G 1/8" G 1/4" G 3/8" G 1/2" G 3/4" G 1" Artikelgrupp: I 180 Banjobult Enkel, M-gänga Banjobult Enkel mm-gänga G 1/4" G 3/8" G 1/2" G 3/4" Artikelgrupp: 4910 Pressnippel Rak, Utv-M, (Fransk modell) Pressnippel Rak Utvändig mm-gänga. 24 kona för tum rör. (Fransk modell) Längd ( L ) M 8x M 10x M 12x M 14x M 16x M 18x M 22x M 26x M 30x Dim M 20x /8" M 24x /2" M 30x /8" M 30x /4" M 36x /4" 27 2:28

86 Presskopplingar Standard Artikelgrupp: 4921 Pressnippel Rak, Inv-M, (Fransk modell) Pressnippel Rak Invändig mm-gänga. 24 kona. Hel mutter. Fransk gas. Artikelgrupp: 4961 Pressnippel Rak, Studs, (Högstvätt) Pressnippel Rak O-ringstätad. (för högstvätthandtag) Dim. Dim M 20x /8" M 24x /2" M 30x /8" M 30x /4" M 36x /4" 27 Artikelgrupp: 4960 Pressnippel Rak, Inv-M, (Högstvätt) Pressnippel Rak Invändig mm-gänga. O-ringstätad. Klädd mutter /4" /16" 10 Artikelgrupp: 4900 Pressnippel Rak, Skarv Pressnippel Rak För skarvning av slang. Dim M 22x /4" 13, L * M 22x /4" 13, M 22x /16" 13, M 22x /8" 13, L * M 22x /8" 13,9 * Lång mutter /4" /8" /2" /8" /4" " /4" /2" " 2:29

87 Presskopplingar Standard Artikelgrupp: IF00 Pressnippel Rak, Utv-SAE, Rörlig Pressnippel Rak Utvändig rörlig SAE-gänga. 45 tätkona Artikelgrupp: IF90 Pressnippel 90B, Utv-SAE, Rörlig Pressnippel 90 böj Utvändig rörlig SAE-gänga. 45 tätkona höjd ( H ) IF / /4" IF / /4" IF / /8" IF / /8" IF / /8" IF / /8" IF / /2" IF / /4" IF / /4" IF / /8" IF / /8" IF / /8" IF / /8" IF / /2" Artikelgrupp: IF45 Pressnippel 45B, Utv-SAE, Rörlig Pressnippel 45 böj Utvändig rörlig SAE-gänga. 45 tätkona höjd ( H ) IF / /8" IF / /8" IF / /8" IF / /8" 2:30

88 Presskopplingar Standard - O-ringar Artikelgrupp: DKL Varugrupp: 7300 O-ring DKL O-ring passande kopplingar: 4722, 4742, Tryckklass L. Material: Nitril 70 shore. Artikelgrupp: DKS Varugrupp: 7300 O-ring DKS O-ring passande kopplingar: 4822, 4842, Tryckklass S. Material: Nitril 70 shore. Rör Storlek Rör Storlek DKL x 1,5 DKL x 1,5 DKL ,5 x 1,5 DKL x 1,5 DKL x 2,0 DKL x 2,0 DKL x 2,0 DKL x 2,0 DKL x 2,5 DKL x 2,5 DKS ,0 x 1,5 DKS ,0 x 1,5 DKS ,5 x 1,5 DKS ,0 x 1,5 DKS ,0 x 2,0 DKS ,0 x 2,0 DKS ,3 x 2,0 DKS ,3 x 2,0 DKS ,3 x 2,0 DKS ,3 x 2,5 2:31

89 Presskopplingar Standard - Plug-In Artikelgrupp: 4949 Varugrupp: 1030 Pressnippel Rak, Plug-In, Hondel Pressnippel Rak WEO Plug-In. Hondel. Artikelgrupp: 4954 Varugrupp: 1030 Pressnippel 45B, Plug-In, Handel Pressnippel 45 böj WEO Plug-In. Handel med ring och låsclips. Dim. höjd ( H ) Dim ,0 1/4" 1/4" ,0 3/8" 3/8" ,0 1/2" 1/2" ,0 3/4" 3/4" ,5 1" 1" 30 Artikelgrupp: 4950 Varugrupp: 1030 Pressnippel Rak, Plug-In, Handel Pressnippel Rak WEO Plug-In. Handel med ring och låsclips ,0 47 1/4" 1/4" ,5 55 3/8" 3/8" ,5 68 1/2" 1/2" ,5 90 3/4" 3/4" 23 Artikelgrupp: 4959 Varugrupp: 1030 Pressnippel 90B, Plug-In, Handel Pressnippel 90 böj WEO Plug-In. Handel med ring och låsclips /4" /8" /2" /2" /4" " 30 höjd ( H ) Dim ,5 31,5 1/4" 1/4" ,0 37,0 3/8" 3/8" ,0 47,0 1/2" 1/2" ,0 70,5 3/4" 3/4" 23 2:32

90 Syrafast slangkopplingsprogram För krävande miljöer samt vid transport av aggressiva media och vid korrosionsrisk erfordras ofta syrafasta/rostfria slanganslutningar. Ett stort urval ur standard kopplingsprogrammet går att erhålla i syrafast utförande, kvalité AISI 316L. Vid beställning av syrafast/rostfri slangnippel, sätt SY efter artikelnumret för motsvarande kopplingsnippel i stål. OBS! Vissa inbyggnadsmått kan skilja något mellan stålkopplingar och syrafasta. Vi känsliga fall, kontakta Specma Hydraulic - Component Division. Beställningsexempel: SY Beträffande sortimentet av syrafasta presshylsor, se vidstående sidor. OBS! Begär pressmåttsuppgifter på dessa, då de avviker i mått och utseendemässigt från de vanliga hylsorna i standardprogrammet.

91 Presskopplingar Standard - Syrafast Artikelgrupp: 4000-SY Varugrupp: 3810 Presshylsa 1W Presshylsa för EN 853-1ST. en skalas. Material: AISI 316 L Artikelgrupp: SY Varugrupp: 3810 Presshylsa 1W, 2W, 2W Kompakt, Skalfri Skalfri Presshylsa för EN 853-1SN/2SN Material: AISI 316 L ID ( d ) Längd ( L ) ID ( d ) Längd ( L ) SY 3/16" 11, , SY 1/4" 12, , SY 5/16" 13, , SY 3/8" 16, , SY 1/2" 19, , SY 5/8" 22, , SY 3/4" 26, , SY 1" 34, , SY 1 1/4" 42, , SY 1 1/2" 48, , SY 2" 62, , SY 1/4" 15, , SY 5/16" 17, , SY 3/8" 19, , SY 1/2" 23, , SY 5/8" 26, , SY 3/4" 30, , SY 1" 39, , SY 1 1/4" 49, , SY 1 1/2" 56, , SY 2" 68, ,0 2:33

92 Presskopplingar Standard - Syrafast Artikelgrupp: 4005-SY Varugrupp: 3810 Presshylsa 2W, 4W Presshylsa för EN 856-4SP en skalas. Material: AISI 316 L Artikelgrupp: 4009-SY Varugrupp: 3810 Presshylsa Termoplastslang Skalfri Presshylsa för R7/R8 termoplastslang. Material: AISI 316 L ID ( d ) Längd ( L ) ID ( d ) Längd ( L ) SY 1/4" 15, , SY 1/4" 15, , SY 3/8" 18, , SY 1/2" 22, , SY 5/8" 25, , SY 3/4" 29, , SY 1" 36, , SY 1 1/4" 47, , SY 1 1/2" 54, , SY 2" 67, ,5 Artikelgrupp: 4006-SY Varugrupp: 3810 Presshylsa 1W Kompakt, Skalfri SY 5/8" 24,5 29,0 36, SY 3/4" 27,5 31,5 41, SY 1" 34,8 40,0 50,0 Artikelgrupp: PF-SY Varugrupp: 3810 Presshylsa, PTFE-syrafast Presshylsa för slät PTFE-slang typ Material: Rostfritt stål AISI 316L. Skalfri Presshylsa för 1-stål kompaktslang. EN 857-1SC samt R7/R8 termoplastslang. Material: AISI 316 L Dim. ID ( d ) Längd ( L ) PF-04-SY 1/4" 11, ,0 PF-06-SY 3/8" 14, ,0 PF-08-SY 1/2" 19, ,0 PF-10-SY 5/8" 22, ,0 ID ( d ) Längd ( L ) PF-12-SY 3/4" 24, ,5 PF-16-SY 1" 30, , SY 1/4" 11, , SY 1/4" 14, , SY 5/16" 15, , SY 3/8" 17, , SY 1/2 21, ,0 2:34

93 Presskopplingar Standard - Syrafast Artikelgrupp: 6411-SY Varugrupp: 3810 Presshylsa, Veckad PTFE-syrafast Presshylsa för veckad PTFE-slang typ Material: Rostfritt stål AISI 316L. Dim. ID Längd ( d ) ( L ) SY 1/4" 12,4 16, SY 3/8" 17,8 21, SY 1/2" 21,0 25, SY 5/8" 24,5 29, SY 3/4" 30,0 34, SY 1" 34,8 40,0 50 2:35

94 Presskopplingar - Interlock Användningsområde Interlockkopllingar rekommenderas för multispiralslangar 4 SH DIN och SAE 100 R13. Interlock rekommenderas även för hydraulik med höga system och där slangens maximala prestanda måste utnyttjas. Kopplingsprincip Interlockkopplingar bygger på principen två zoner, vilket innebär att slangen måste skalas såväl invändigt som utvändigt. Vid pressning låses slangarmeringen mellan hylsan och innerdelens speciella låsningszon. Medan resterande hyls- och stolp utgör tätningszonen. Monteringen kräver specialutrustning och bör utföras av Specma Component AB eller av Specma's auktoriserade återförsäljare. Artikelgrupp: Varugrupp: 1010 Presshylsa Interlock Presshylsa Interlock För SAE R13 (dim 20-32) och R15 (dim 20-24). en skalas utvändigt och invändigt. Artikelgrupp: Varugrupp: 1010 Presshylsa Interlock Presshylsa Interlock För DIN SH (dim 12-32) och SAE 100R13, R15 (dim 12-16). en skalas utvändigt och invändigt. ID ( d ) Längd ( L ) Skal Y Skal I /4" , , " , , /4" , , /2" , , " 66, , ,0 ID ( d ) Längd ( L ) Skal Y Skal I /4" , , /2" 56,0 67, " 71, ,0 85 Artikelgrupp: Varugrupp: 1010 Pressnippel Interlock Rak, Utv-G Pressnippel Interlock Rak Utvändig G-gänga. 60 kona. Tredofas G 3/4" /4" G 1" " G 1 1/4" /4" G 1 1/2" /2" G 2" " 2:36

95 Presskopplingar - Interlock Artikelgrupp: Varugrupp: 1010 Pressnippel Interlock Rak, Inv-G, Hel mutter Pressnippel Interlock Rak Invändig G-gänga. 60 kona o-ringstätad. Hel mutter. Artikelgrupp: Varugrupp: 1010 Pressnippel Interlock 90B, Inv-G, Hel mutter Pressnippel Interlock 90 böj Invändig G-gänga. 60 kona o-ringstätad. Solid stolpe. Hel mutter. höjd ( H ) G 3/4" /4" G 1" " G 1 1/4" /4" G 1 1/2" /2" G 2" " G 3/4" /4" G 1" " G 1 1/4" /4" G 1 1/2" /2" G 2" " Artikelgrupp: Varugrupp: 1010 Pressnippel Interlock 45B, Inv-G, Hel mutter Pressnippel Interlock 45 böj Invändig G-gänga. 60 kona o-ringstätad. Solid stolpe. Hel mutter. Artikelgrupp: Varugrupp: 1010 Pressnippel interlock Rak, Inv-JIC, Hel mutter Pressnippel Interlock Rak Invändig UNF-gänga. 37 tätkona. Hel mutter. höjd ( H ) G 3/4" /4" G 1" " G 1 1/4" /4" G 1 1/2" /2" G 2" " UNF 1 1/ /4" UNF 1 5/ " UNF 1 5/ /4" UNF 1 7/ /2" UN 2 1/ " 2:37

96 Presskopplingar - Interlock Artikelgrupp: Varugrupp: 1010 Pressnippel Interlock 45B, Inv-JIC, Hel mutter Pressnippel Interlock 45 böj. Invändig UNF-gänga. 37 kona. Solid stolpe. Hel mutter. Artikelgrupp: Varugrupp: 1010 Pressnippel Interlock Rak, Utv-M, S-klass Pressnippel Interlock Rak. Utvändig mm-gänga. 24 kona (CEM-S). höjd ( H ) Dim UNF 1 1/ /4" UNF 1 5/ " UNF 1 5/ /4" UNF 1 7/ /2" UN 2 1/ " Artikelgrupp: Varugrupp: 1010 Pressnippel Interlock 90B, Inv-JIC, Hel mutter Pressnippel Interlock 90 böj. Invändig UNF-gänga. 37 kona. Solid stolpe. Hel mutter M 36x /4" 25 S M 42x " 30 S M 52x /4" 38 S Artikelgrupp: Varugrupp: 1010 Pressnippel Interlock Rak, Inv-M, Hel mutter, S-klass Pressnippel Interlock Rak Invändig mm-gänga. 24 kona o-ringstätad (DKOS). Hel mutter. höjd ( H ) UNF 1 1/ /4" UNF 1 5/ " UNF 1 5/ /4" UNF 1 7/ /2" UN 2 1/ " Dim M 36x /4" 25 S M 42x " 30 S M 52x /4" 38 S M 52x /2" 38 S 2:38

97 Presskopplingar - Interlock Artikelgrupp: Varugrupp: 1010 Pressnippel Interlock 45B, Inv-M, Hel mutter, S-klass Pressnippel Interlock 45 böj Invändig mm-gänga. 24 kona o-ringstätad (DKOS). Solid stolpe. Hel mutter. Artikelgrupp: Varugrupp: 1010 Pressnippel Interlock Rak, Kod 62 Pressnippel Interlock Rak. SAE fläns 6000 psi. Kod 62: 42,0 Mpa. Solid stolpe. Flänshalvor och o-ringar se avd. Presskopplingar Standard. höjd ( H ) Dim M 36x /4" M 42x " M 52x /4" Artikelgrupp: Varugrupp: 1010 Pressnippel Interlock 90B, Inv-M, Hel mutter, S-klass Pressnippel Interlock 90 böj Invändig mm-gänga. 24 kona o-ringstätad (DKOS). Solid stolpe. Hel mutter. höjd ( H ) M 36x /4" M 42x " M 52x /4" M 52x /2" /4" 3/4" /4" 1" " 1" " 1 1/4" 54, /4" 1 1/4" 54, /4" 1 1/2" /2" 1 1/2" /2" 2" " 2" 79.4 Artikelgrupp: Varugrupp: 1010 Pressnippel Interlock 45B, Kod 62 Pressnippel Interlock 45 böj. SAE fläns 6000 psi. Kod 62: 42,0 Mpa. Solid stolpe. Flänshalvor och o-ringar se avd. Presskopplingar Standard. höjd ( H ) Dim /4" 3/4" /4" 1" " 1" " 1 1/4" 54, /4" 1 1/4" 54, /2" 1 1/4" /2" 1 1/2" " 2" :39

98 Presskopplingar - Interlock Artikelgrupp: Varugrupp: 1010 Pressnippel Interlock 90B, Kod 62 Pressnippel Interlock 90 böj. SAE fläns 6000 psi. Kod 62: 42,0 Mpa. Solid stolpe. Flänshalvor och o-ringar se avd. Presskopplingar Standard. höjd ( H ) Dim /4" 3/4" /4" 1" " 1" " 1 1/4" 54, /4" 1 1/4" 54, /4" 1 1/2" /2" 1 1/2" /2" 2" " 2" :40

99 Presskopplingar - Special Artikelgrupp: 4002-S Presshylsa 1W, Skalfri Skalfri Presshylsa för 1 SN / SAE100R1AT. Smörjslang. Artikelgrupp: PTN-ILLER Presshylsa Termoplastslang Presshylsa för "ILLER" Termoplastslang avsedd för PTN-stolpar. ID ( d ) Längd ( L ) ID ( d ) Längd ( L ) S 3/16" Artikelgrupp: 4013-S Pressnippel Rak, Utv-R Pressnippel Rak Utvändig konisk R-gänga. Avsedd för smörjslang 1W tillsammans med hylsa 4002-S. PTN03ILLER 3/16 10, PTN04ILLER 1/4" 13, Artikelgrupp: PTN-MUPLA Pressnippel Rak, Utv-G, Plantätad Pressnippel Rak Utvändig G-gänga utan nyckelgrepp Plantätad. Avsedd för "ILLER" termoplastslang och PTN-ILLER hylsa S KR 1/8" /16" PTN0302ZMUPLA G 1/8" 3/16" PTN0404ZMUPLA G 1/4" 1/4" 2:41

100 Presskopplingar - Special Artikelgrupp: P4914 Pressnippel Rak, Utv-G Pressnippel Rak Utvändig G-gänga. Inklusive hylsa. Till slang N G 1/4" /4" 2:42

101 Skruvkopplingar Artikelgrupp: 5003 Varugrupp: 1100 Skruvhylsa, Skalfri Skalfri Skruvhylsa för DIN SN / SAE 100 R2AT. Artikelgrupp: 5021 Varugrupp: 1100 Skruvnippel Rak, Inv-G Skruvnippel Rak Utvändig G-gänga. 60 kona. Pressad mutter. Längd ( L ) /4" /8" ,0 1/2" /4" G 1/4" /4" G 3/8" /8" G 1/2" /2" G 3/4" /4" Artikelgrupp: 5010 Varugrupp: 1100 Skruvnippel Rak, Utv-G Skruvnippel Rak Utvändig G-gänga. 60 kona. Tredofas, Form A. Artikelgrupp: 5041 Varugrupp: 1100 Skruvnippel 45B, Inv-G Skruvnippel 45 böj Invändig G-gänga. 60 kona. Pressad mutter. höjd ( H ) G 1/4" /4" G 3/8" /8" G 1/2" /2" G 3/4" 32 49,8 3/4" G 1/4" /4" G 3/8" /8" G 1/2" 19, /2" G 3/4" /4" 2:43

102 Skruvkopplingar Artikelgrupp: 5091 Varugrupp: 1100 Skruvnippel 90B, Inv-G Skruvnippel 90 böj Invändig G-gänga. 60 kona. Pressad mutter. höjd ( H ) G 1/4" /4" G 3/8" 30, /8" G 1/2" /2" G 3/4" /4" 2:44

103 Översikt - kopplingar Global Presskopplingar - G Utv-G/R Inv-G Utv-JIC UNF-gänga Inv-JIC UNF-gänga Utv-ORFS UNF-gänga Inv-ORFS UNF-gänga Utv-MM Tryckklass L Inv-MM Tryckklass L Presskoppling Presskoppling Presskoppling Presskoppling Presskoppling Presskoppling Presskoppling Presskoppling Presskoppling Utv-MM Tryckklass S G-MBSPP G-MBSPT 3:1 3:1 G-FBSPORX G-FBSPORX45 G-FBSPORX90 G-FBSPORX90BL G-FBFFX 3:2 3:3 3:3 3:4 3:4 G-MJ 3:5 G-FJX G-FJX45 G-FJX90 3:6 3:7 3:8 G-MFFOR 3:8 G-FFORX G-FFORX45 G-FFORX90 3:9 3:9 3:10 G-MDL 3:10 G-FDLORX G-FDLORX45 G-FDLORX90 3:11 3:12 3:13 G-MDH 3:13

104 Översikt - kopplingar Global Presskopplingar - G Inv-MM Tryckklass S Rörstuds Fläns Kod 61 Japansk Utv-NPT Banjo Presskoppling Presskoppling Presskoppling Presskoppling Presskoppling Presskoppling Presskoppling Högstvätt G-FDHORX G-FDHORX45 G-FDHORX90 3:14 3:14 3:15 G-MSP 3:15 G-FL G-FL45 G-FL90 3:16 3:16 3:17 G-FJISX G-FKX 3:17 3:18 G-MP 3:18 G-BSPBJ G-DBJ 3:19 3:19 G-FPWX G-PWSP 3:20 3:20 G-MIX G-MIX90 G-FSX Övrigt 3:20 3:21 3:21

105 Översikt - kopplingar Global GS-HYLSA Presshylsor 3:22 GS-MBSPP Pressnippel Utv-G 3:22 GS-FBSPORX GS-FBSPORX45 GS-FBSPORX90 Pressnippel Inv-G Presskopplingar - GS Pressnippel Utv-JIC UNF-gänga Pressnippel Inv-JIC UNF-gänga Pressnippel Utv-ORFS UNF-gänga Pressnippel Inv-ORFS UNF-gänga Pressnippel Utv-MM Tryckklass L 3:23 3:23 3:24 GS-MJ 3:24 GS-FJX GS-FJX45 GS-FJX90 3:25 3:25 3:26 GS-MFFOR 3:26 GS-FFORX G-FFORX45 G-FFORX90 3:27 3:27 3:28 GS-MDL 3:28

106 Översikt - kopplingar Global Presskopplingar - GS Pressnippel Inv-MM Tryckklass L Pressnippel Utv-MM Tryckklass S Pressnippel Inv-MM Tryckklass S Pressnippel Fläns Kod 61 Pressnippel Fläns Kod 62 GS-FDLORX GS-FDLORX45 GS-FDLORX90 3:29 3:29 3:30 GS-MDH 3:30 GS-FDHORX GS-FDHORX45 GS-FDHORX90 3:31 3:31 3:32 GS-FL GS-FL45 GS-FL90 3:32 3:33 3:33 GS-FLH GS-FLH45 GS-FLH90 3:34 3:34 3:35 GS-FLC GS-FLC45 GS-FLC90 Pressnippel Fläns Cat Pressnippel Japansk 3:35 3:36 3:36 GS-FKX GS-MKB 3:37 3:37

107 Presskopplingar - G Artikelgrupp: G-MBSPP Varugrupp: 1025 Presskoppling Rak Utvändig G-gänga. 60º kona. Skalfri One-Piece. Presskoppling One-Piece, Rak, Utv-G 04G04MBSPP G 1/4" 19 25,5 1/4" 04G06MBSPP G 3/8" 22 25,8 1/4" 05G06MBSPP G 3/8" 22 25,8 5/16" 06G06MBSPP G 3/8" 22 27,1 3/8" 06G08MBSPP G 1/2" 27 32,1 3/8" 08G06MBSPP G 3/8" 22 26,0 1/2" 08G08MBSPP G 1/2" 27 31,5 1/2" 10G10MBSPP G 5/8" 30 36,0 5/8" 10G12MBSPP G 3/4" 32 34,0 5/8" 12G12MBSPP G 3/4" 32 34,0 3/4" 16G16MBSPP G 1" 41 44,2 1" 20G20MBSPP G 1 1/4" 50 45,5 1 1/4" ES24A24MU * G 1 1/2" 55 47,1 1 1/2" * Ej skalfri Artikelgrupp: G-MBSPT Varugrupp: 1025 Presskoppling Rak Utvändig konisk R-gänga. Skalfri One-Piece. Presskoppling One-Piece, Rak, Utv-R 04G04MBSPT R 1/4" 14 24,8 1/4" 04G06MBSPT R 3/8" 19 26,0 1/4" 06G06MBSPT R 3/8" 19 26,1 3/8" 06G08MBSPT R 1/2" 22 30,9 3/8" 08G08MBSPT R 1/2" 22 30,9 1/2" 12G12MBSPT R 3/4" /4" 3:1

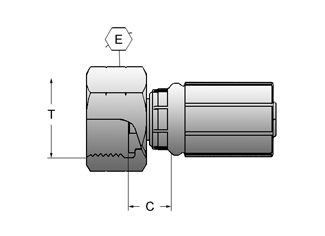

108 Presskopplingar - G Artikelgrupp: G-FBSPORX Varugrupp: 1025 Presskoppling Rak Invändig G-gänga. 60º kona med o-ring. Hel mutter. Skalfri One-Piece. Presskoppling One-Piece, Rak, Inv-G, O-ring 04G02FBSPORX G 1/8" 14 18,0 1/4" 04G04FBSPORX G 1/4" 19 17,0 1/4" 04G06FBSPORX G 3/8" 22 18,0 1/4" 05G06FBSPORX G 3/8" 22 18,0 5/16" 06G06FBSPORX G 3/8" 22 18,1 3/8" 06G08FBSPORX G 1/2" 27 18,1 3/8" 08G06FBSPORX G 3/8" 22 21,0 1/2" 08G08FBSPORX G 1/2" 27 18,0 1/2" 08G10FBSPORX G 5/8" 30 19,7 1/2" 08G12FBSPORX G 3/4" 32 21,5 1/2" 10G10FBSPORX G 5/8" 30 19,1 5/8" 10G12FBSPORX G 3/4" 32 21,5 5/8" 12G12FBSPORX G 3/4" 32 22,0 3/4" 12G16FBSPORX G 1" 41 23,0 3/4" 16G16FBSPORX G 1" 41 27,0 1" 20G20FBSPORX G 1 1/4" 50 29,5 1 1/4" ES24A24NU * G 1 1/2" 55 28,1 1 1/2" * Ej oringstätad, ej skalfri 3:2

109 Presskopplingar - G Artikelgrupp: G-FBSPORX45 Varugrupp: 1025 Presskoppling 45º böj Invändig G-gänga. 60º kona med o-ring. Hel mutter. Skalfri One-Piece. Presskoppling One-Piece, 45B, Inv-G höjd ( H ) 04G04FBSPORX45 G 1/4" 11, ,1 1/4" 04G06FBSPORX45 G 3/8" 17, ,1 1/4" 06G06FBSPORX45 G 3/8" 15, ,1 3/8" 06G08FBSPORX45 G 1/2" 19, ,0 3/8" 08G08FBSPORX45 G 1/2" 17, ,0 1/2" 08G10FBSPORX45 G 5/8" 23, ,5 1/2" 10G10FBSPORX45 G 5/8" 21, ,1 5/8" 10G12FBSPORX45 G 3/4" 31, ,0 5/8" 12G12FBSPORX45 G 3/4" 28, ,4 3/4" 16G16FBSPORX45 G 1" 30, ,8 1" 20G20FBSPORX45 G 1 1/4" 37, ,4 1 1/4" ES24A24NU45 * G 1 1/2" 29, ,7 1 1/2" * Ej o-ringstätad, ej skalfri Artikelgrupp: G-FBSPORX90 Varugrupp: 1025 Presskoppling 90º böj Invändig G-gänga. 60º kona med o-ring. Hel mutter. Skalfri One-Piece. Presskoppling One-Piece, 90B, Inv-G höjd ( H ) 04G04FBSPORX90 G 1/4" 23, ,5 1/4" 04G06FBSPORX90 G 3/8" 32, ,5 1/4" 06G06FBSPORX90 G 3/8" 32, ,0 3/8" 06G08FBSPORX90 G 1/2" 37, ,2 3/8" 08G08FBSPORX90 G 1/2" 37, ,5 1/2" 08G10FBSPORX90 G 5/8" 46, ,0 1/2" 10G10FBSPORX90 G 5/8" 46, ,6 5/8" 10G12FBSPORX90 G 3/4" 60, ,6 5/8" 12G12FBSPORX90 G 3/4" 60, ,0 3/4" 12G16FBSPORX90 G 1" 70, ,2 3/4" 16G16FBSPORX90 G 1" 70, ,2 1" 20G20FBSPORX90 G 1 1/4" 80, ,8 1 1/4" ES24A24NU90 * G 1 1/2" 75, ,6 1 1/2" * Ej o-ringstätad, ej skalfri. 3:3

110 Presskopplingar - G Artikelgrupp: G-FBSPORX90BL Varugrupp: 1025 Presskoppling One-Piece, 90K, Inv-G Presskoppling 90º kompakt Invändig G-gänga. 60º kona med o-ring. Hel mutter. Skalfri One-Piece. höjd ( H ) 04G04FBSPORX90BL G 1/4" 18, ,2 1/4" 04G06FBSPORX90BL G 3/8" 21, ,0 1/4" 06G06FBSPORX90BL G 3/8" 21, ,0 3/8" 06G08FBSPORX90BL G 1/2" 24, ,5 3/8" 08G08FBSPORX90BL G 1/2" 24, ,5 1/2" 12G12FBSPORX90BL G 3/4" 34, ,0 3/4" 16G16FBSPORX90BL G 1" 36, ,6 1" Artikelgrupp: G-FBFFX Varugrupp: 1025 Presskoppling One-Piece, Rak, Inv-G, Plantätad Presskoppling Rak Invändig G-gänga. Plantätad. Skalfri One-Piece. 06G06FBFFX G 3/8" 22,0 18,1 3/8" 06G08FBFFX G 1/2" 27,0 17,6 3/8" 08G08FBFFX G 1/2" 27,0 18,0 1/2" 08G10FBFFX G 5/8" 30,0 18,5 1/2" 08G12FBFFX G 3/4" 32,0 15,0 1/2" 10G12FBFFX G 3/4" 32,0 15,0 5/8" 12G12FBFFX G 3/4" 32,0 15,1 3/4" 3:4

111 Presskopplingar - G Artikelgrupp: G-MJ Varugrupp: 1025 Presskoppling Rak Utvändig UNF-gänga. 37º tätkona. Skafri One-Piece. Presskoppling One-Piece, Rak, Utv-JIC 04G04MJ UNF 7/ ,7 29,5 1/4" 04G05MJ UNF 1/ ,7 29,5 1/4" 04G06MJ UNF 9/ ,3 26,5 1/4" 06G06MJ UNF 9/ ,9 29,6 3/8" 06G08MJ UNF 3/ ,1 30,6 3/8" 06G10MJ UNF 7/ ,2 36,1 3/8" 08G08MJ UNF 3/ ,6 30,5 1/2" 08G10MJ UNF 7/ ,2 33,0 1/2" 08G12MJ UN 1 1/ ,0 38,0 1/2" 10G10MJ UNF 7/ ,8 39,5 5/8" 10G12MJ UN 1 1/ ,0 44,0 5/8" 12G12MJ UN 1 1/ ,0 42,5 3/4" 12G14MJ UN 1 3/ ,2 40,0 3/4" 12G16MJ UN 1 5/ ,3 45,0 3/4" 16G16MJ UN 1 5/ ,9 47,7 1" 16G20MJ UN 1 5/ ,5 52,2 1" 20G20MJ UN 1 5/ ,5 53,5 1 1/4" ES24A24MJ * UN 1 7/ ,5 49,5 1 1/2" * Ej skalfri 3:5

112 Presskopplingar - G Artikelgrupp: G-FJX Varugrupp: 1025 Presskoppling Rak Invändig UNF-gänga. 37º tätkona. Skalfri One-Piece. Presskoppling One-Piece, Rak, Inv-JIC ( E2 ) 04G04FJX UNF 7/ ,3 18,4 1/4" 12,7 04G05FJX UNF 1/ ,5 20,5 1/4" 12,7 04G06FJX UNF 9/ ,1 20,5 1/4" 14,3 06G06FJX UNF 9/ ,1 21,1 3/8" 15,9 06G08FJX UNF 3/ ,2 23,6 3/8" 17,5 06G10FJX UNF 7/ ,0 24,6 3/8" 20,6 08G08FJX UNF 3/ ,2 22,5 1/2" 20,6 08G10FJX UNF 7/ ,0 24,0 1/2" 20,6 08G12FJX UN 1 1/ ,8 26,5 1/2" 25,4 10G10FJX UN 7/ ,0 26,0 5/8" 23,8 10G12FJX UN 1 1/ ,8 26,0 5/8" 25,4 12G12FJX UN 1 1/ ,8 27,5 3/4" 27,0 12G14FJX UN 1 3/ ,9 26,0 3/4" 28,6 12G16FJX UN 1 5/ ,1 29,0 3/4" 31,8 16G16FJX UN 1 5/ ,8 33,2 1" 34,9 16G20FJX UN 1 5/ ,8 36,2 1" 40,0 20G20FJX UN 1 5/ ,8 40,5 1 1/4" 44,5 20G24FJX UN 1 7/ ,0 44,0 1 1/4" 47,6 ES24A24NJ * UN 1 7/ ,2 28,0 1 1/2" - * Ej skalfri 3:6

113 Presskopplingar - G Artikelgrupp: G-FJX45 Varugrupp: 1025 Presskoppling 45º böj Invändig UNF-gänga. 37º tätkona. Skalfri One-Piece. Presskoppling One-Piece, 45B, Inv-JIC höjd ( H ) 04G04FJX45 UNF 7/ ,9 14,3 32,0 1/4" 04G05FJX45 UNF 1/ ,2 15,9 39,0 1/4" 04G06FJX45 UNF 9/ ,2 17,5 43,4 1/4" 06G06FJX45 UNF 9/ ,2 17,5 46,0 3/8" 06G08FJX45 UNF 3/ ,5 22,2 45,2 3/8" 08G08FJX45 UNF 3/ ,5 22,2 46,6 1/2" 08G10FJX45 UNF 7/ ,1 25,4 54,4 1/2" 10G10FJX45 UNF 7/ ,1 25,4 54,0 5/8" 10G12FJX45 UN 1 1/ ,9 31,8 67,5 5/8" 12G12FJX45 UN 1 1/ ,9 31,8 73,2 3/4" 12G16FJX45 UN 1 5/ ,5 38,1 95,0 3/4" 16G16FJX45 UN 1 5/ ,5 38,1 77,8 1" 20G20FJX45 UN 1 5/ ,0 50,8 110,0 1 1/4" ES24A24NJ45 * UN 1 7/ ,0 60,0 78,9 1 1/2" * Ej skalfri 3:7

114 Presskopplingar - G Artikelgrupp: G-FJX90 Varugrupp: 1025 Presskoppling One-Piece, 90B, Inv-JIC Presskoppling 90º böj Invändig UNF-gänga. 37º tätkona. Skalfri One-Piece. höjd ( H ) 12G14FJX90M UN 1 3/ ,8 34,9 73,0 3/4" 04G04FJX90M * UNF 7/ ,4 14,3 26,2 1/4" 04G05FJX90M * UNF 1/ ,7 15,9 29,2 1/4" 04G06FJX90S * UNF 9/ ,7 17,5 38,0 1/4" 06G06FJX90M * UNF 9/ ,7 17,5 32,1 3/8" 06G08FJX90M * UNF 3/ ,1 22,2 36,5 3/8" 08G08FJX90M * UNF 3/ ,0 22,2 36,8 1/2" 08G10FJX90M * UNF 7/ ,5 25,4 43,9 1/2" 10G10FJX90M * UNF 7/ ,5 25,4 43,5 5/8" 10G12FJX90M * UN 1 1/ ,3 31,8 47,5 5/8" 12G12FJX90M * UN 1 1/ ,3 31,8 46,2 3/4" 16G16FJX90M * UN 1 5/ ,0 38,1 65,2 1" 16G20FJX90S UN 1 5/ ,0 50,8 110,2 1" 20G20FJX90M UN 1 5/ ,9 50,8 79,0 1 1/4" ES24A24NJ90 ** UN 1 7/ ,2 60,0 77,6 1 1/2" * Andra bygghöjder mot förfrågan. ** Ej skalfri Artikelgrupp: G-MFFOR Varugrupp: 1025 Presskoppling One-Piece, Rak, Utv-ORFS Presskoppling Rak Utvändig SAE-gänga. Plantätad med o-ring (ORFS). Skalfri One-Piece. 04G04MFFOR UNF 9/ ,5 1/4" 04G06MFFOR UN 11/ ,0 1/4" 06G06MFFOR UN 11/ ,1 3/8" 06G08MFFOR UN 13/ ,1 3/8" 06G10MFFOR UNS ,1 3/8" 08G08MFFOR UN 13/ ,7 1/2" 08G10MFFOR UNS ,5 1/2" 10G10MFFOR UNS ,5 5/8" 10G12MFFOR UN 1 3/ ,5 5/8" 12G12MFFOR UN 1 3/ ,0 3/4" 16G16MFFOR UN 1 7/ ,2 1" 20G20MFFOR UN 1 11/ ,0 1 1/4" 3:8

115 Presskopplingar - G Artikelgrupp: G-FFORX Varugrupp: 1025 Presskoppling Rak Invändig SAE-gänga. Plantätad (ORFS). Skalfri One-Piece. Presskoppling One-Piece, Inv-ORFS ( E2 ) 04G04FFORX UNF 9/ ,5 28,5 1/4" 14,3 04G06FFORX UN 11/ ,6 31,0 1/4" 15,9 06G06FFORX UN 11/ ,6 31,0 3/8" 15,9 06G08FFORX UN 13/ ,8 36,1 3/8" 19,1 08G08FFORX UN 13/ ,8 36,0 1/2" 20,6 08G10FFORX UNS ,6 43,5 1/2" 23,8 08G12FFORX UN 1 3/ ,9 46,8 1/2" 28,6 10G10FFORX UNS ,6 44,0 5/8" 25,4 10G12FFORX UN 1 3/ ,9 46,5 5/8" 28,6 12G10FFORX UNS ,6 44,5 3/4" 27,0 12G12FFORX UN 1 3/ ,9 45,0 3/4" 28,6 12G16FFORX UN 1 7/ ,3 43,0 3/4" 30,0 16G16FFORX UN 1 7/ , " 41,0 16G20FFORX UN 1 11/ ,6 47,7 1" 41,0 20G20FFORX UN 1 11/ ,6 58,5 1 1/4" 50,0 Artikelgrupp: G-FFORX45 Varugrupp: 1025 Presskoppling 45º böj Invändig SAE-gänga. Plantätad (ORFS). Skalfri One-Piece. Presskoppling One-Piece, 45B, Inv-ORFS höjd ( H ) 04G04FFORX45 UNF 9/ ,4 17,5 39,0 1/4" 04G06FFORX45 UN 11/ ,9 20,6 42,5 1/4" 06G06FFORX45 UN 11/ ,9 20,6 41,9 3/8" 06G08FFORX45 UN 13/ ,0 23,8 50,1 3/8" 08G08FFORX45 UN 13/ ,0 23,8 51,6 1/2" 08G10FFORX45 UNS ,0 28,6 52,2 1/2" 10G10FFORX45 UNS ,0 28,6 51,8 5/8" 10G12FFORX45 UN 1 3/ ,1 34,9 61,4 5/8" 12G12FFORX45 UN 1 3/ ,1 34,9 67,5 3/4" 16G16FFORX45 UN 1 7/ ,0 41,3 90,3 1" 20G20FFORX45 UN 1 11/ ,4 47,6 89,0 1 1/4" 3:9

116 Presskopplingar - G Artikelgrupp: G-FFORX90 Varugrupp: 1025 Presskoppling 90º böj Invändig SAE-gänga. Plantätad (ORFS). Skalfri One-Piece. Presskoppling One-Piece, 90B, Inv-ORFS höjd ( H ) 04G04FFORX90M UNF 9/ ,0 17,5 30,2 1/4" 04G06FFORX90M UN 11/ ,4 20,6 37,2 1/4" 06G06FFORX90M UN 11/ ,4 20,6 36,8 3/8" 06G08FFORX90M UN 13/ ,2 23,8 40,5 3/8" 08G08FFORX90M UN 13/ ,0 23,8 46,5 1/2" 08G10FFORX90M UNS ,0 28,6 40,4 1/2" 10G10FFORX90M UNS ,0 28,6 40,2 5/8" 10G12FFORX90S UN 1 3/ ,8 39,9 47,8 5/8" 12G12FFORX90M UN 1 3/ ,9 34,9 55,8 3/4" 16G16FFORX90M UN 1 7/ ,0 41,3 63,2 1" 20G20FFORX90M UN 1 11/ ,8 47,6 81,0 1 1/4" Artikelgrupp: G-MDL Varugrupp: 1025 Presskoppling Rak Utvändig mm-gänga. 24º kona. Tryckklass L. Skalfri One-Piece. Presskoppling One-Piece, Rak, Utv-M, L-klass Dim. 04G06MDL M 12x1, ,8 1/4" 6 L 04G08MDL M 14x1, ,8 1/4" 8 L 04G10MDL M 16x1, ,8 1/4" 10 L 04G12MDL M 18x1, ,0 1/4" 12 L 05G10MDL M 16x1, ,8 5/16" 10 L 06G10MDL M 16x1, ,9 3/8" 10 L 06G12MDL M 18x1, ,9 3/8" 12 L 06G15MDL M 22x1, ,9 3/8" 15 L 08G15MDL M 22x1, ,0 1/2" 15 L 08G18MDL M 26x1, ,5 1/2" 18 L 10G18MDL M 26x1, ,0 5/8" 18 L 12G18MDL M 26x1, ,9 3/4" 18 L 12G22MDL M 30x ,0 3/4" 22 L 16G28MDL M 36x ,4 1" 28 L 20G35MDL M 45x ,1 1 1/4" 35 L ES24A42MZ52B * M 52x /2" 42 L * Ej skalfri 3:10

117 Presskopplingar - G Artikelgrupp: G-FDLORX Varugrupp: 1025 Presskoppling Rak Invändig mm-gänga. Hel mutter. 24º kona med o-ring. Tryckklass L. Skalfri One-Piece. Presskoppling One-Piece, Rak, Inv-M, L-klass Dim. 04G06FDLORX M 12x1, ,8 1/4" 6 L 04G08FDLORX M 14x1, ,4 1/4" 8 L 04G10FDLORX M 16x1, ,3 1/4" 10 L 04G12FDLORX M 18x1, ,7 1/4" 12 L 05G10FDLORX M 16x1, ,7 5/16" 10 L 06G10FDLORX M 16x1, ,2 3/8" 10 L 06G12FDLORX M 18x1, ,9 3/8" 12 L 06G15FDLORX M 22x1, ,8 3/8" 15 L 08G12FDLORX M 18x1, ,7 1/2" 12 L 08G15FDLORX M 22x1, ,3 1/2" 15 L 08G18FDLORX M 26x1, ,4 1/2" 18 L 10G18FDLORX M 26x1, ,3 5/8" 18 L 12G18FDLORX M 26x1, ,0 3/4" 18 L 12G22FDLORX M 30x ,3 3/4" 22 L 16G28FDLORX M 36x ,7 1" 28 L 20G35FDLORX M 45x ,1 1 1/4" 35 L ES24A42RO52B * M 50x ,6 1 1/2" 42 L * Ej skalfri 3:11

118 Presskopplingar - G Artikelgrupp: G-FDLORX45 Varugrupp: 1025 Presskoppling 45º böj Invändig mm-gänga. Hel mutter. 24º kona med o-ring. Tryckklass L. Skalfri One-Piece. Presskoppling One-Piece, 45B, Inv-M, L-klass höjd ( H ) Dim. 04G06FDLORX45 M 12x1,5 16, ,5 1/4" 6 L 04G08FDLORX45 M 14x1,5 16, ,5 1/4" 8 L 04G10FDLORX45 M 16x1,5 17, ,3 1/4" 10 L 04G12FDLORX45 M 18x1,5 18, ,7 1/4" 12 L 05G10FDLORX45 M 16x1,5 17, ,3 5/16" 10 L 06G10FDLORX45 M 16x1,5 18, ,5 3/8" 10 L 06G12FDLORX45 M 18x1,5 18, ,9 3/8" 12 L 06G15FDLORX45 M 22x1,5 22, ,4 3/8" 15 L 08G15FDLORX45 M 22x1,5 20, ,1 1/2" 15 L 08G18FDLORX45 M 26x1,5 26, ,2 1/2" 18 L 10G18FDLORX45 M 26x1,5 24, ,0 5/8" 18 L 12G22FDLORX45 M 30x2 29, ,1 3/4" 22 L 16G28FDLORX45 M 36x2 30, ,8 1" 28 L 20G35FDLORX45 M 45x2 37, ,4 1 1/4" 35 L ES24A42RO52B45 * M 52x2 45, ,6 1 1/2" 42 L * Ej skalfri 3:12

119 Presskopplingar - G Artikelgrupp: G-FDLORX90 Varugrupp: 1025 Presskoppling 90º böj Invändig mm-gänga. Hel mutter. 24º kona med o-ring. Tryckklass L. Skalfri One-Piece. Presskoppling One-Piece, 90B, Inv-M, L-klass höjd ( H ) Dim. 04G06FDLORX90 M 12x1,5 35, ,5 1/4" 6 L 04G08FDLORX90 M 14x1,5 35, ,5 1/4" 8 L 04G10FDLORX90 M 16x1,5 36, ,5 1/4" 10 L 04G12FDLORX90 M 18x1,5 37, ,5 1/4" 12 L 05G10FDLORX90 M 16x1,5 36, ,4 5/16" 10 L 06G10FDLORX90 M 16x1,5 36, ,2 3/8" 10 L 06G12FDLORX90 M 18x1,5 37, ,2 3/8" 12 L 06G15FDLORX90 M 22x1,5 42, ,2 3/8" 15 L 08G15FDLORX90 M 22x1,5 42, ,4 1/2" 15 L 08G18FDLORX90 M 26x1,5 51, ,0 1/2" 18 L 10G18FDLORX90 M 26x1,5 51, ,6 5/8" 18 L 12G18FDLORX90 M 26x1,5 51, ,3 3/4" 18 L 12G22FDLORX90 M 30x2 62, ,3 3/4" 22 L 16G28FDLORX90 M 36x2 70, ,3 1" 28 L 20G35FDLORX90 M 45x2 80, ,8 1 1/4" 35 L ES24A42RO52B90 * M 52x2 97, ,6 1 1/2" 42 L * Ej skalfri Artikelgrupp: G-MDH Varugrupp: 1025 Presskoppling Rak Utvändig mm-gänga. 24º kona. Tryckklass S. Skalfri One-Piece. Presskoppling One-Piece, Rak, Utv-M, S-klass Dim. 04G08MDH M 16x1, ,0 1/4" 8 S 04G10MDH M 18x1, ,5 1/4" 10 S 06G10MDH M 18x1, ,1 3/8" 10 S 06G12MDH M 20x1, ,6 3/8" 12 S 06G14MDH M 22x1, ,6 3/8" 14 S 08G16MDH M 24x1, ,5 1/2" 16 S 10G20MDH M 30x ,0 5/8" 20 S 12G20MDH M 30x ,9 3/4" 20 S 12G25MDH M 36x ,0 3/4" 25 S 16G25MDH M 36x ,4 1" 25 S 16G30MDH M 42x ,4 1" 30 S 20G38MDH M 52x ,1 1 1/4" 38 S 3:13

120 Presskopplingar - G Artikelgrupp: G-FDHORX Varugrupp: 1025 Presskoppling Rak Invändig mm-gänga. Hel mutter. 24º kona med o-ring. Tryckklass S. Skalfri One-Piece. Presskoppling One-Piece, Rak, Inv-M, S-klass Dim. 04G06FDHORX M 14x1, ,8 1/4" 6 S 04G08FDHORX M 16x1, ,4 1/4" 8 S 04G10FDHORX M 18x1, ,3 1/4" 10 S 04G12FDHORX M 20x1, ,7 1/4" 12 S 06G10FDHORX M 18x1, ,2 3/8" 10 S 06G12FDHORX M 20x1, ,9 3/8" 12 S 06G14FDHORX M 22x1, ,5 3/8" 14 S 08G12FDHORX M 20x1, ,7 1/2" 12 S 08G16FDHORX M 24x1, ,6 1/2" 16 S 10G20FDHORX M 30x ,2 5/8" 20 S 12G20FDHORX M 30x ,5 3/4" 20 S 12G25FDHORX M 36x ,6 3/4" 25 S 16G25FDHORX M 36x ,7 1" 25 S 16G30FDHORX M 42x ,2 1" 30 S 20G38FDHORX M 52x ,8 1 1/4" 38 S Artikelgrupp: G-FDHORX45 Varugrupp: 1025 Presskoppling 45º böj Invändig mm-gänga. Hel mutter. 24º kona med o-ring. Tryckklass S. Skalfri One-Piece. Presskoppling One-Piece, 45B, Inv-M, S-klass höjd ( H ) Dim. 04G08FDHORX45 M 16x1,5 16, ,5 1/4" 8 S 04G10FDHORX45 M 18x1,5 17, ,3 1/4" 10 S 04G12FDHORX45 M 20x1,5 18, ,7 1/4" 12 S 06G10FDHORX45 M 18x1,5 18, ,5 3/8" 10 S 06G12FDHORX45 M 20x1,5 18, ,9 3/8" 12 S 06G14FDHORX45 M 22x1,5 21, ,0 3/8" 14 S 08G16FDHORX45 M 24x1,5 21, ,5 1/2" 16 S 10G20FDHORX45 M 30x2 24, ,7 5/8" 20 S 12G25FDHORX45 M 36x2 31, ,6 3/4" 25 S 16G25FDHORX45 M 36x2 35, ,7 1" 25 S 16G30FDHORX45 M 42x2 35, ,0 1" 30 S 20G38FDHORX45 M 52x2 42, ,9 1 1/4" 38 S 3:14

121 Presskopplingar - G Artikelgrupp: G-FDHORX90 Varugrupp: 1025 Presskoppling 90º böj Invändig mm-gänga. Hel mutter. 24º kona med o-ring. Tryckklass S. Skalfri One-Piece. Presskoppling One-Piece, 90B, Inv-M, S-klass höjd ( H ) Dim. 04G06FDHORX90 M 14x1,5 35, ,5 1/4" 6 S 04G08FDHORX90 M 16x1,5 35, ,5 1/4" 8 S 04G10FDHORX90 M 18x1,5 36, ,5 1/4" 10 S 04G12FDHORX90 M 20x1,5 37, ,5 1/4" 12 S 06G10FDHORX90 M 18x1,5 36, ,2 3/8" 10 S 06G12FDHORX90 M 20x1,5 37, ,2 3/8" 12 S 06G14FDHORX90 M 22x1,5 40, ,2 3/8" 14 S 08G16FDHORX90 M 24x1,5 44, ,4 1/2" 16 S 10G20FDHORX90 M 30x2 51, ,6 5/8" 20 S 12G20FDHORX90 M 30x2 51, ,3 3/4" 20 S 12G25FDHORX90 M 36x2 64, ,3 3/4" 25 S 16G25FDHORX90 M 36x2 76, ,0 1" 25 S 16G30FDHORX90 M 42x2 76, ,3 1" 30 S 20G38FDHORX90 M 52x2 87, ,4 1 1/4" 38 S Artikelgrupp: G-MSP Varugrupp: 1025 Presskoppling Rak Rörstuds metrisk. Skalfri One-Piece. Mutter o skärring se Avd. Skärringskopplingar. Presskoppling One-Piece, Rak, Rörstuds Dim. 04G06MSP 36,5 1/4" 6 04G08MSP 36,5 1/4" 8 04G10MSP 38,5 1/4" 10 06G10MSP 38,6 3/8" 10 06G12MSP 38,6 3/8" 12 08G15MSP 38,8 1/2" 15 10G18MSP 39,7 5/8" 18 3:15

122 Presskopplingar - G Artikelgrupp: G-FL Varugrupp: 1025 Presskoppling One-Piece, Rak, Kod 61 Presskoppling Rak SAE fläns 3000 psi. Kod 61: 8-16: 35,0 Mpa (5000 psi) 20: 28,0 Mpa (4000 psi) 24-32: 21,0 Mpa (3000 psi) Skalfri One-Piece. Flänshalvor och o-ringar se avd. Presskopplingar Standard. Dim. 08G08FL 42,5 1/2" 1/2" 30,2 08G12FL 42,5 1/2" 3/4" 38,1 10G12FL 60,5 5/8" 3/4" 38,1 12G12FL 47,0 3/4" 3/4" 38,1 12G16FL 37,8 3/4" 1" 44,5 16G16FL 48,2 1" 1" 44,5 16G20FL 48,2 1" 1 1/4" 50,8 20G20FL 53,5 1 1/4" 1 1/4" 50,8 20G24FL 58,5 1 1/4" 1 1/2" 60,5 Artikelgrupp: G-FL45 Varugrupp: 1025 Presskoppling One-Piece, 45B, Kod 61 Presskoppling 45 böj SAE fläns 3000 psi. Kod 61: 8-16: 35,0 Mpa (5000 psi) 20: 28,0 Mpa (4000 psi) 24-32: 21,0 Mpa (3000 psi) Skalfri One-Piece. Flänshalvor och o-ringar se avd. Presskopplingar Standard. höjd ( H ) Dim. 12G12FL45M 26,6 56,2 3/4" 3/4" 38,1 12G16FL45S 28,0 73,5 3/4" 1" 44,5 16G16FL45S 28,0 85,3 1" 1" 44,5 16G20FL45S 32,0 92,8 1" 1 1/4" 50,8 20G20FL45S 32,0 98,0 1 1/4" 1 1/4" 50,8 3:16

123 Presskopplingar - G Artikelgrupp: G-FL90 Varugrupp: 1025 Presskoppling One-Piece, 90B, Kod 61 Presskoppling 90 böj SAE fläns 3000 psi. Kod 61: 8-16: 35,0 Mpa (5000 psi) 20: 28,0 Mpa (4000 psi) 24-32: 21,0 Mpa (3000 psi) Skalfri One-Piece. Flänshalvor och o-ringar se avd. Presskopplingar Standard. höjd ( H ) Dim. 08G08FL90M 40,0 53,7 1/2" 1/2" 30,2 08G12FL90M 58,0 54,0 1/2" 3/4" 38,1 12G12FL90M 54,4 46,3 3/4" 3/4" 38,1 12G16FL90S 61,0 68,8 3/4" 1" 44,5 16G16FL90S 61,0 82,5 1" 1" 44,5 16G20FL90S 68,0 82,5 1" 1 1/4" 50,8 20G20FL90S 68,0 99,1 1 1/4" 1 1/4" 50,8 Artikelgrupp: G-FJISX Varugrupp: 1025 Presskoppling One-Piece, Rak, Inv-G (Toyota) Presskoppling Rak Invändig G-gänga. 30º kona. Skalfri One-Piece. (Toyota) ( E2 ) 04G04FJISX G 1/4" 19,1 20,5 1/4" 19,1 06G06FJISX G 3/8" 22,2 24,1 3/8" 15,9 08G08FJISX G 1/2" 27,0 24,0 1/2" 20,6 12G12FJISX G 3/4" 36,5 28,0 3/4" 27,0 3:17

124 Presskopplingar - G Artikelgrupp: G-FKX Varugrupp: 1025 Presskoppling Rak Invändig mm-gänga. 30º kona. Skalfri One-Piece. (Komatsu) Presskoppling One-Piece, Rak, Inv-M (Komatsu) ( E2 ) 04G04FKX M 14x1,5 19,1 20,5 1/4" 14,3 06G06FKX M 18x1,5 22,2 24,1 3/8" 17,5 08G08FKX M 22x1,5 27,0 24,0 1/2" 20,6 10G10FKX M 24x1,5 31,8 26,0 5/8" 25,4 12G12FKX M 30x1,5 36,5 28,0 3/4" 28,6 16G16FKX M 33x1,5 41,3 35,7 1" 24,9 Artikelgrupp: G-MP Varugrupp: 1025 Presskoppling Rak Utvändig NPT-gänga. Skalfri One-Piece. Presskoppling One-Piece, Rak, Utv-NPT 04G04MP NPT 1/4" 14,3 26,5 1/4" 04G06MP NPT 3/8" 17,5 28,0 1/4" 06G06MP NPT 3/8" 17,5 27,6 3/8" 06G08MP NPT 1/2" 22,2 36,1 3/8" 08G08MP NPT 1/2" 22,2 34,0 1/2" 3:18

125 Presskopplingar - G Artikelgrupp: G-BSPBJ Varugrupp: 1025 Presskoppling Rak Banjo för BSP-gängad hålskruv. Skalfri One-Piece. Max arbets 100 bar. Hålskruv se Art.grupp 4916 Avd. Presskopplingar. Presskoppling One-Piece, Rak, BSP Banjo Dim. 04G04BSPBJ 30,3 1/4" 1/4 BSP 04G06BSPBJ 32,2 1/4" 3/8 BSP 06G06BSPBJ 32,4 3/8" 3/8 BSP 06G08BSPBJ 34,8 3/8" 1/2 BSP 08G08BSPBJ 38,2 1/2" 1/2 BSP Artikelgrupp: G-DBJ Varugrupp: 1025 Presskoppling One-Piece, Rak, Banjo, M-gänga Presskoppling Rak Banjo för m-gängad hålskruv. DIN Skalfri One-Piece. Hålskruv se Art.grupp 4917 Avd. Presskopplingar. Dim. 04G10DBJ 26,3 1/4" M 10 04G12DBJ 28,3 1/4" M 12 04G14DBJ 30,3 1/4" M 14 06G14DBJ 30,4 3/4" M 14 06G16DBJ 32,4 3/8" M 16 06G18DBJ 34,4 3/8" M 18 08G22DBJ 37,7 1/2" M 22 3:19

126 Presskopplingar - G Artikelgrupp: G-FPWX Varugrupp: 1025 Presskoppling Rak Invändig mm-gänga. Klädd mutter. För högstvättar. Skalfri One-Piece. Presskoppling One-Piece, Rak, Tvätt Dim. 04G15FPWX M 22x1,5 28,0 1/4" 13,9 06G15FPWX M 22x1,5 27,6 3/8" 13,9 Artikelgrupp: G-PWSP Varugrupp: 1025 Presskoppling Rak Rak rörstuds med o-ring. Mothåll och bricka. Skalfri One-Piece. Presskoppling One-Piece, Rak, Tvätt Dim. 06G10PWSP 36,6 3/8" 10 06G11PWSP 36,6 3/8" 11 Artikelgrupp: G-MIX Varugrupp: 1025 Presskoppling Rak Utvändig rörlig SAE-gänga. 45º kona. Skalfri One-Piece. Presskoppling One-Piece, Rak, Utv-SAE, Rörlig 04G04MIX UNS 7/ ,1 37,9 1/4" 04G05MIX UNF 1/ ,7 37,9 1/4" 06G05MIX UNF 1/ ,7 37,0 3/8" 06G06MIX UNF 5/ ,9 42,0 3/8" 3:20

127 Presskopplingar - G Artikelgrupp: G-MIX90 Varugrupp: 1025 Presskoppling 90 böj Utvändig rörlig SAE-gänga. 45º kona. Skalfri One-Piece. Presskoppling One-Piece, 90B, Utv-SAE, Rörlig höjd ( H ) 04G04MIX90 UNS 7/ ,1 11,1 33,2 1/4" 04G05MIX90 UNF 1/ ,1 12,7 36,2 1/4" 06G05MIX90 UNF 1/ ,1 12,7 35,6 3/8" 06G06MIX90 UNF 5/ ,1 15,9 43,1 3/8" Artikelgrupp: G-FSX Varugrupp: 1025 Presskoppling Rak Invändig SAE-gänga. 45º kona. Skalfri One-Piece. Presskoppling One-Piece, Rak, Inv-SAE ( E2 ) 06G06FSX UNF 5/ ,1 21,1 3/8" 15,9 3:21

128 Presskopplingar - GS Artikelgrupp: GS-HYLSA Varugrupp: 1027 Presshylsor GS1F Skalfri. PCM2F Skalhylsa. GS1F, Presshylsa Längd ( L ) 06GS1F-4 3/8" 31,8 36,3 08GS1F-4 1/2" 34,4 36,6 10GS1F-4 5/8" 41,7 47,8 12GS1F-4 3/4" 45,7 50,0 16GS1F-4 1" 52,6 56,4 20GS1F-4 1 1/4" 61,7 67,8 20GS1F-6 1 1/4" 68,0 72,9 24GS1F-6 1 1/2" 74,7 76,2 32PCM2-F * 2" 87,6 93,5 * Skalhylsa, se presstabell. Artikelgrupp: GS-MBSPP Varugrupp: 1027 Pressnippel GS Rak, Utvändig G-gänga. 60 kona. Solid stolpe för skalfri GS-hylsa. Pressnippel GS Rak, Utv-G 06GS06MBSPP 3/8" 22 27,2 3/8" 08GS08MBSPP 1/2" 27 30,0 1/2" 10GS10MBSPP 5/8" 30 33,7 5/8" 10GS12MBSPP 3/4" 32 34,7 5/8" 12GS12MBSPP 3/4" 32 34,7 3/4" 16GS16MBSPP 1" 41 41,2 1" 20GS20MBSPP 1 1/4" 50 47,9 1 1/4" 24GS24MBSPP 1 1/2" 55 45,7 1 1/2" 3:22

129 Presskopplingar - GS Artikelgrupp: GS-FBSPORX Varugrupp: 1027 Pressnippel GS Rak, Invändig G-gänga. 60 kona med o-ring. Hel mutter. Solid stolpe för skalfri GS-hylsa. Pressnippel GS Rak, Inv-G 06GS06FBSPORX G 3/8" 22 23,5 3/8" 08GS08FBSPORX G 1/2" 27 23,5 1/2" 10GS10FBSPORX G 5/8" 30 30,2 5/8" 10GS12FBSPORX G 5/8" 32 32,0 5/8" 12GS12FBSPORX G 3/4" 32 34,0 3/4" 16GS16FBSPORX G 1" 41 38,6 1" 20GS20FBSPORX G 1 1/4" 50 45,4 1 1/4" 24GS24FBSPORX G 1 1/2" 55 46,2 1 1/2" Artikelgrupp: GS-FBSPORX45 Varugrupp: 1027 Pressnippel GS 45 böj. Invändig G-gänga. 60 kona med o-ring. Hel mutter. Solid stolpe för skalfri GS-hylsa. Pressnippel GS 45B, Inv-G höjd ( H ) 06GS06FBSPORX45 G 3/8" 15, ,3 3/8" 08GS08FBSPORX45 G 1/2" 17, ,1 1/2" 10GS10FBSPORX45 G 5/8" 21, ,7 5/8" 10GS12FBSPORX45 G 3/4" 31, ,6 5/8" 12GS12FBSPORX45 G 3/4" 28, ,6 3/4" 16GS16FBSPORX45 G 1" 30, ,1 1" 20GS20FBSPORX45 G 1 1/4" 37, ,9 1 1/4" 24GS24FBSPORX45 G 1 1/2" 49, ,7 1 1/2" 3:23

130 Presskopplingar - GS Artikelgrupp: GS-FBSPORX90 Varugrupp: 1027 Pressnippel GS 90 böj. Invändig G-gänga. 60 kona med o-ring. Hel mutter. Solid stolpe för skalfri GS-hylsa. Pressnippel GS 90B, Inv-G höjd ( H ) 06GS06FBSPORX90 G 3/8" 32, ,2 3/8" 08GS08FBSPORX90 G 1/2" 37, ,5 1/2" 10GS10FBSPORX90 G 5/8" 46, ,2 5/8" 10GS12FBSPORX90 G 3/4" 60, ,2 5/8" 12GS12FBSPORX90 G 3/4" 60, ,2 3/4" 16GS16FBSPORX90 G 1" 70, ,6 1" 20GS20FBSPORX90 G 1 1/4" 80, ,4 1 1/4" 24GS24FBSPORX90 G 1 1/2" 100, ,8 1 1/2" Artikelgrupp: GS-MJ Varugrupp: 1027 Pressnippel GS Rak, Utvändig UNF-gänga. 37 kona. Solid stolpe för skalfri GS-hylsa. Pressnippel GS Rak, Utv-JIC 06GS06MJ UNF 9/ ,5 30,2 3/8" 08GS08MJ UNF 3/ ,6 34,5 1/2" 08GS10MJ UNF 7/ ,2 37,5 1/2" 10GS10MJ UNF 7/ ,8 41,7 5/8" 10GS12MJ UN 1 1/ ,0 43,7 5/8" 12GS12MJ UN 1 1/ ,6 42,0 3/4" 12GS14MJ UN 1 3/ ,8 43,0 3/4" 12GS16MJ UN 1 5/ ,3 45,0 3/4" 16GS16MJ UN 1 5/ ,9 47,2 1" 16GS20MJ UN 1 5/ ,3 51,7 1" 20GS20MJ UN 1 5/ ,5 53,9 1 1/4" 24GS24MJ UN 1 7/ ,8 51,7 1 1/2" 3:24

131 Presskopplingar - GS Artikelgrupp: GS-FJX Varugrupp: 1027 Pressnippel GS Rak, Invändig UNF-gänga. 37 kona. Hel mutter. Solid stolpe för skalfri GS-hylsa. Pressnippel GS Rak, Inv-JIC ( E2 ) 06GS06FJX UNF 9/ ,1 23,0 3/8" 19,1 06GS08FJX UNF 3/ ,2 24,3 3/8" 19,1 08GS08FJX UNF 3/ ,2 23,5 1/2" 22,2 08GS10FJX UNF 7/ ,0 24,5 1/2" 22,2 10GS10FJX UNF 7/ ,0 29,2 5/8" 25,4 10GS12FJX UN 1 1/ ,8 29,7 5/8" 25,4 12GS12FJX UN 1 1/ ,8 32,2 3/4" 28,6 12GS14FJX UN 1 3/ ,9 34,9 3/4" 28,6 12GS16FJX UN 1 5/ ,1 34,4 3/4" 28,6 16GS16FJX UN 1 5/ ,1 36,8 1" 38,1 16GS20FJX UN 1 5/ ,8 41,8 1" 38,1 20GS20FJX UN 1 5/ ,8 48,1 1 1/4" 47,6 24GS24FJX UN 1 7/ ,3 48,3 1 1/2" 60,3 Artikelgrupp: GS-FJX45 Varugrupp: 1027 Pressnippel GS 45 böj, Invändig UNF-gänga. 37 kona. Hel mutter. Solid stolpe för skalfri GS-hylsa. Pressnippel GS 45B, Inv-JIC höjd ( H ) ( E2 ) 06GS06FJX45 UNF 9/ ,1 46,2 3/8" 19,1 06GS08FJX45 UNF 3/ ,2 57,2 3/8" 19,1 08GS08FJX45 UNF 3/ ,2 56,5 1/2" 22,2 08GS10FJX45 UNF 7/ ,0 53,5 1/2" 22,2 10GS10FJX45 UNF 7/ ,0 60,7 5/8" 25,4 10GS12FJX45 UN 1 1/ ,8 71,7 5/8" 25,4 12GS12FJX45 UN 1 1/ ,8 79,0 3/4" 28,6 12GS16FJX45 UN 1 5/ ,1 86,0 3/4" 28,6 16GS16FJX45 UN 1 5/ ,1 95,7 1" 38,1 16GS20FJX45S UN 1 5/ ,8 107,7 1" 38,1 20GS20FJX45 UN 1 5/ ,8 109,0 1 1/4" 47,6 24GS24FJX45 UN 1 7/ ,2 138,7 1 1/2" - 3:25

132 Presskopplingar - GS Artikelgrupp: GS-FJX90 Varugrupp: 1027 Pressnippel GS 90 böj, Invändig UNF-gänga. 37 kona. Hel mutter. Solid stolpe för skalfri GS-hylsa. Pressnippel GS 90B, Inv-JIC höjd ( H ) ( E2 ) 06GS06FJX90S UNF 9/ ,1 43,2 3/8" 19,1 06GS08FJX90M UNF 3/ ,2 55,2 3/8" 19,1 08GS08FJX90S UNF 3/ ,2 48,6 1/2" 22,2 08GS08FJX90M UNF 3/ ,2 54,6 1/2" 22,2 08GS10FJX90M UNF 7/ ,0 51,5 1/2" 22,2 10GS10FJX90M UNF 7/ ,0 56,7 5/8" 25,4 10GS12FJX90M UN 1 1/ ,8 70,7 5/8" 25,4 12GS12FJX90M UN 1 1/ ,8 62,0 3/4" 28,6 12GS16FJX90M UN 1 5/ ,1 84,0 3/4" 28,6 16GS16FJX90M UN 1 5/ ,1 87,6 1" 38,1 16GS20FJX90L UN 1 5/ ,8 97,6 1" 38,1 20GS20FJX90M UN 1 5/ ,8 102,9 1 1/4" 47,6 24GS24FJX90 UN 1 7/ ,3 118,8 1 1/2" - Artikelgrupp: GS-MFFOR Varugrupp: 1027 Pressnippel GS Rak, Utvändig UN-gänga. Plantätad med o-ring. Solid stolpe för skalfri GS-hylsa. Pressnippel GS Rak, Utv-ORFS 06GS06MFFO UN 11/ ,2 3/8" 08GS08MFFO UN 13/ ,5 1/2" 12GS12MFFO UN 1 3/ ,0 3/4" 12GS16MFFO UN 1 7/ ,0 3/4" 16GS16MFFO UN 1 7/ ,2 1" 20GS20MFFO UN 1 11/ ,9 1 1/4" 3:26

133 Presskopplingar - GS Artikelgrupp: GS-FFORX Varugrupp: 1027 Pressnippel GS Rak, Invändig UN-gänga. Plantätad. Hel mutter. Solid stolpe för skalfri GS-hylsa. Pressnippel GS Rak, Inv-ORFS ( E2 ) 06GS06FFORX UN 11/ ,2 3/8" 22 08GS08FFORX UN 13/ ,5 1/2" 27 08GS10FFORX UNS ,7 1/2" 27 10GS10FFORX UNS ,5 5/8" 30 12GS12FFORX UN 1 3/ ,0 3/4" 32 12GS16FFORX UN 1 7/ ,0 3/4" 32 16GS16FFORX UN 1 7/ ,4 1" 41 16GS20FFORX UN 1 11/ ,3 1" 41 20GS20FFORX UN 1 11/ ,9 1 1/4" 50 20GS4K24FFORX * UN ,9 1 1/4" 50 24GS24FFORX * UN ,2 1 1/2" - * Max arbets 280 bar enligt norm. Artikelgrupp: GS-FFORX45 Varugrupp: 1027 Pressnippel GS 45 böj, Invändig UN-gänga. Plantätad. Hel mutter. Solid stolpe för skalfri GS-hylsa. Pressnippel GS 45B, Inv-ORFS höjd ( H ) ( E2 ) 06GS06FFORX45 UN 11/ , ,2 3/8" 22 08GS08FFORX45 UN 13/ , ,5 1/2" 27 10GS10FFORX45 UNS , ,7 5/8" 30 12GS12FFORX45 UN 1 3/ , ,0 3/4" 32 12GS16FFORX45 UN 1 7/ , ,0 3/4" 32 16GS16FFORX45 UN 1 7/ , ,8 1" 41 16GS20FFORX45 UN 1 11/ , ,6 1" 41 20GS20FFORX45 UN 1 11/ , ,8 1 1/4" 50 20GS4K24FFORX45S * UN , ,7 1 1/4" 50 24GS24FFORX45 * UN , ,7 1 1/2" - * Max arbets 280 bar enligt norm. 3:27

134 Presskopplingar - GS Artikelgrupp: GS-FFORX90 Varugrupp: 1027 Pressnippel GS 90 böj, Invändig UN-gänga. Plantätad. Hel mutter. Solid stolpe för skalfri GS-hylsa. Pressnippel GS 90B, Inv-ORFS höjd ( H ) ( E2 ) 06GS06FFORX90S UN 11/ ,2 3/8" 22 08GS08FFORX90S UN 13/ ,5 1/2" 27 08GS10FFORX90M UNS ,0 1/2" 27 10GS10FFORX90M UNS ,7 5/8" 30 12GS12FFORX90M UN 1 3/ ,0 3/4" 32 12GS16FFORX90S UN 1 7/ ,0 3/4" 32 16GS16FFORX90M UN 1 7/ ,6 1" 41 16GS20FFORX90M UN 1 11/ ,0 1" 41 20GS20FFORX90M UN 1 11/ ,8 1 1/4" 50 20GS4K24FFORX90 * UN ,8 1 1/4" - 24GS24FFORX90M * UN ,8 1 1/2" - * Max arbets 280 bar enligt norm. Artikelgrupp: GS-MDL Varugrupp: 1027 Pressnippel GS Rak, Utvändig mm-gänga. 24 kona (CEM-L). Tryckklass L. Solid stolpe för skalfri GS-hylsa. Pressnippel GS Rak, Utv-M, L-klass Dim. 06GS12MDL M 18x1, ,2 3/8" 12 L 08GS15MDL M 22x1, ,5 1/2" 15 L 10GS18MDL M 26x1, ,8 5/8" 18 L 12GS22MDL M 30x ,0 3/4" 22 L 16GS28MDL M 36x ,2 1" 28 L 3:28

135 Presskopplingar - GS Artikelgrupp: GS-FDLORX Varugrupp: 1027 Pressnippel GS Rak, Invändig mm-gänga. 24 kona med o-ring. Tryckklass L. Hel mutter. Solid stolpe för skalfri GS-hylsa. Pressnippel GS Rak, Inv-M, L-klass Dim. 06GS12FDLORX M 18x1, ,2 3/8" 12 L 08GS15FDLORX M 22x1, ,5 1/2" 15 L 10GS18FDLORX M 26x1, ,5 5/8" 18 L 12GS22FDLORX M 30x ,0 3/4" 22 L 16GS28FDLORX M 36x ,6 1" 28 L Artikelgrupp: GS-FDLORX45 Varugrupp: 1027 Pressnippel GS 45 böj, Invändig mm-gänga. 24 kona med o-ring. Tryckklass L. Hel mutter. Solid stolpe för skalfri GS-hylsa. Pressnippel GS 45B, Inv-M, L-klass höjd ( H ) Dim. 08GS15FDLORX45 M 22x1,5 20, ,2 1/2" 15 L 12GS22FDLORX45 M 30x2 24, ,6 3/4" 22 L 16GS28FDLORX45 M 36x2 30, ,1 1" 28 L 3:29

136 Presskopplingar - GS Artikelgrupp: GS-FDLORX90 Varugrupp: 1027 Pressnippel GS 90 böj, Invändig mm-gänga. 24 kona med o-ring. Tryckklass L. Hel mutter. Solid stolpe för skalfri GS-hylsa. Pressnippel GS 90B, Inv-M, L-klass höjd ( H ) Dim. 06GS12FDLOR M 18x1,5 37, ,2 3/8" 12 L 08GS15FDLOR M 22x1,5 42, ,5 1/2" 15 L 10GS18FDLOR M 26x1,5 51, ,2 5/8" 18 L 12GS22FDLOR M 30x2 62, ,0 3/4" 22 L 16GS28FDLOR M 36x2 70, ,6 1" 28 L Artikelgrupp: GS-MDH Varugrupp: 1027 Pressnippel GS Rak, Utvändig mm-gänga. 24 kona (CEM-S). Tryckklass S. Solid stolpe för skalfri GS-hylsa. Pressnippel GS Rak, Utv-M, S-klass Dim. 06GS12MDH M 20x1, ,9 3/8" 12 S 06GS14MDH M 22x ,9 3/8" 14 S 08GS16MDH M 24x1, ,0 1/2" 16 S 10GS20MDH M 30x ,7 5/8" 20 S 12GS20MDH M 30x ,0 3/4" 20 S 12GS25MDH M 36x ,0 3/4" 25 S 16GS25MDH M 36x ,2 1" 25 S 16GS30MDH M 42x ,2 1" 30 S 20GS38MDH M 52x ,9 1 1/4" 38 S 3:30

137 Presskopplingar - GS Artikelgrupp: GS-FDHORX Varugrupp: 1027 Pressnippel GS Rak, Invändig mm-gänga. 24 kona med o-ring. Hel mutter. Tryckklass S. Solid stolpe för skalfri GS-hylsa. Pressnippel GS Rak, Inv-M, S-klass Dim. 06GS12FDHORX M 20x1, ,2 3/8" 12 S 06GS14FDHORX M 22x1, ,7 3/8" 14 S 08GS16FDHORX M 24x1, ,5 1/2" 16 S 10GS20FDHORX M 30x ,7 5/8" 20 S 12GS20FDHORX M 30x ,0 3/4" 20 S 12GS25FDHORX M 36x ,4 3/4" 25 S 16GS25FDHORX M 36x ,6 1" 25 S 16GS30FDHORX M 42x ,6 1" 30 S 20GS38FDHORX M 52x ,9 1 1/4" 38 S 24GS38FDHORX M 52x ,7 1 1/2" 38 S Artikelgrupp: GS-FDHORX45 Varugrupp: 1027 Pressnippel GS 45 böj. Invändig mm-gänga. 24 kona med o-ring. Hel mutter. Tryckklass S. Solid stolpe för skalfri GS-hylsa. Pressnippel GS 45B, Inv-M, S-klass höjd ( H ) Dim. 06GS12FDHORX45 M 20x1,5 18, ,8 3/8" 12 S 08GS16FDHORX45 M 24x1,5 21, ,7 1/2" 16 S 10GS20FDHORX45 M 30x2 24, ,3 5/8" 20 S 12GS20FDHORX45 M 30x2 29, ,9 3/4" 20 S 12GS25FDHORX45 M 36x2 31, ,3 3/4" 25 S 16GS25FDHORX45 M 36x2 35, ,4 1" 25 S 16GS30FDHORX45 M 42x2 35, ,4 1" 30 S 20GS38FDHORX45 M 52x2 42, ,9 1 1/4" 38 S 3:31

138 Presskopplingar - GS Artikelgrupp: GS-FDHORX90 Varugrupp: 1027 Pressnippel GS 90 böj. Invändig mm-gänga. 24 kona med o-ring. Hel mutter. Tryckklass S. Solid stolpe för skalfri GS-hylsa. Pressnippel GS 90B, Inv-M, S-klass höjd ( H ) Dim. 06GS12FDHORX90 M 20x1, ,2 3/8" 12 S 08GS16FDHORX90 M 24x1, ,5 1/2" 16 S 10GS20FDHORX90 M 30x ,2 5/8" 20 S 12GS20FDHORX90 M 30x ,0 3/4" 20 S 12GS25FDHORX90 M 36x ,0 3/4" 25 S 16GS25FDHORX90 M 36x ,6 1" 25 S 16GS30FDHORX90 M 42x ,6 1" 30 S 20GS38FDHORX90 M 52x ,4 1 1/4" 38 S Artikelgrupp: GS-FL Varugrupp: 1027 Pressnippel GS Rak, Kod 61 Pressnippel GS Rak, SAE fläns 3000 psi. Solid stolpe för skalfri GS-hylsa. Kod 61: 8-16: 35,0 Mpa (5000 psi) 20: 28,0 Mpa (4000 psi) 24-32: 21,0 Mpa (3000 psi) Flänshalvor och o-ringar se avd. Presskopplingar Standard. Dim. 08GS08FL 55,5 1/2" 1/2" 30,2 08GS12FL 60,5 1/2" 3/4" 38,1 10GS12FL 58,7 5/8" 3/4" 38,1 12GS12FL 60,0 3/4" 3/4" 38,1 12GS16FL 60,0 3/4" 1" 44,5 16GS16FL 68,6 1" 1" 44,5 16GS20FL 68,2 1" 1 1/4" 50,8 20GS20FL 74,9 1 1/4" 1 1/4" 50,8 20GS24FL 88,9 1 1/4" 1 1/2" 60,3 24GS24FL 91,7 1 1/2" 1 1/2" 60,3 24GS32FL 70,7 1 1/2" 2" 71,4 32PCM32FL 106,2 2" 2" 71,4 3:32

139 Presskopplingar - GS Artikelgrupp: GS-FL45 Varugrupp: 1027 Pressnippel GS 45B, Kod 61 Pressnippel GS 45 böj, SAE fläns 3000 psi. Solid stolpe för skalfri GS-hylsa. Kod 61: 8-16: 35,0 Mpa (5000 psi) 20: 28,0 Mpa (4000 psi) 24-32: 21,0 Mpa (3000 psi). Flänshalvor och o-ringar se avd. Presskopplingar Standard. höjd ( H ) Dim. 10GS12FL45M 26,0 76,7 5/8" 3/4" 38,1 12GS12FL45M 26,0 78,0 3/4" 3/4" 38,1 12GS16FL45 28,0 75,0 3/4" 1" 44,5 16GS16FL45M 32,0 90,6 1" 1" 44,5 16GS20FL45M 38,0 100,8 1" 1 1/4" 50,8 20GS20FL45S 32,0 98,9 1 1/4" 1 1/4" 50,8 20GS24FL45S 38,0 104,9 1 1/4" 1 1/2" 60,3 24GS24FL45 53,1 126,5 1 1/2" 1 1/2" 60,3 24GS32FL45 60,2 133,5 1 1/2" 2" 71,4 32PCM32FL45 63, " 2" 71,4 3:33

140 Presskopplingar - GS Artikelgrupp: GS-FL90 Varugrupp: 1027 Pressnippel GS 90B, Kod 61 Pressnippel GS 90 böj, SAE fläns 3000 psi. Solid stolpe för skalfri GS-hylsa. Kod 61: 8-16: 35,0 Mpa (5000 psi) 20: 28,0 Mpa (4000 psi) 24-32: 21,0 Mpa (3000 psi). Andra bygghöjder än nedan mot förfrågan. Flänshalvor och o-ringar se avd. Presskopplingar Standard. höjd ( H ) Dim. 08GS08FL90M 40,0 50,5 1/2" 1/2" 30,2 08GS12FL90M 58,0 50,4 1/2" 3/4" 38,1 10GS12FL90M 58,0 59,7 5/8" 3/4" 38,1 12GS12FL90M 58,0 61,0 3/4" 3/4" 38,1 12GS16FL90M 70,0 77,0 3/4" 1" 44,5 16GS16FL90M 70,0 78,6 1" 1" 44,5 16GS20FL90M 90,0 76,8 1" 1 1/4" 50,8 20GS20FL90S 68,0 93,9 1 1/4" 1 1/4" 50,8 20GS20FL90M 90,0 94,9 1 1/4" 1 1/4" 50,8 20GS24FL90S 94,9 81,0 1 1/4" 1 1/2" 60,3 24GS24FL90 104,0 102,2 1 1/2" 1 1/2" 60,3 24GS32FL90 114,0 102,2 1 1/2" 2" 71,4 32PCM32FL90 130,0 113,1 2" 2" 71,4 3:34

141 Presskopplingar - GS Artikelgrupp: GS-FLH Varugrupp: 1027 Pressnippel GS Rak, Kod 62 Pressnippel GS Rak, SAE fläns 6000 psi. Solid stolpe för skalfri GS-hylsa. Kod 62: 42,0 Mpa. Flänshalvor och o-ringar se avd. Presskopplingar Standard. Dim. 08GS08FLH 55,5 1/2" 1/2" 31,8 08GS12FLH 55,5 1/2" 3/4" 41,3 10GS12FLH 58,7 5/8" 3/4" 41,3 12GS12FLH 63,0 3/4" 3/4" 41,3 12GS16FLH 63,0 3/4" 1" 47,6 16GS12FLH 72,6 1" 3/4" 41,3 16GS16FLH 68,6 1" 1" 47,6 16GS20FLH 68,2 1" 1 1/4" 54,0 20GS16FLH 91,8 1 1/4" 1" 47,6 20GS20FLH 74,9 1 1/4" 1 1/4" 54,0 20GS24FLH 88,9 1 1/4" 1 1/2" 63,5 24GS24FLH 91,7 1 1/2" 1 1/2" 63,5 32PCM32FLH 106,0 2" 2" 79,5 Artikelgrupp: GS-FLH45 Varugrupp: 1027 Pressnippel GS 45B, Kod 62 Pressnippel GS 45 böj, SAE fläns 6000 psi. Solid stolpe för skalfri GS-hylsa. Kod 62: 42,0 Mpa. Flänshalvor och o-ringar se avd. Presskopplingar Standard. höjd ( H ) Dim. 08GS8FLH45M 19,0 56,5 1/2" 1/2" 31,8 10GS12FLH45M 26,0 76,7 5/8" 3/4" 41,3 12GS12FLH45M 26,0 73,0 3/4" 3/4" 41,3 12GS16FLH45M 32,0 79,0 3/4" 1" 47,6 16GS16FLH45M 32,0 90,6 1" 1" 47,6 16GS20FLH45M 38,0 101,2 1" 1 1/4" 54,0 20GS20FLH45M 38,0 104,9 1 1/4" 1 1/4" 54,0 20GS24FLH45M 44,0 104,9 1 1/4" 1 1/2" 63,5 24GS24FLH45 53,1 126,5 1 1/2" 1 1/2" 63,5 32PCM32FLH45 63,8 156,0 2" 2" 79,5 3:35

142 Presskopplingar - GS Artikelgrupp: GS-FLH90 Varugrupp: 1027 Pressnippel GS 90B, Kod 62 Pressnippel GS 90 böj, SAE fläns 6000 psi. Solid stolpe för skalfri GS-hylsa. Kod 62: 42,0 Mpa. Andra bygghöjder än nedan mot förfrågan. Flänshalvor och o-ringar se avd. Presskopplingar Standard. höjd ( H ) Dim. 08GS8FLH90M 40 50,5 1/2" 1/2" 31,8 08GS12FLH90M 58 50,5 1/2" 3/4" 41,3 10GS12FLH90M 58 59,7 5/8" 3/4" 41,3 12GS12FLH90M 58 61,0 3/4" 3/4" 41,3 12GS12FLH ,0 3/4" 3/4" 41,3 12GS16FLH90M 70 81,0 3/4" 1" 47,6 12GS16FLH ,0 3/4" 1" 47,6 16GS12FLH90M 58 78,6 1" 3/4" 41,3 16GS16FLH90S 61 78,6 1" 1" 47,6 16GS16FLH90M 70 78,6 1" 1" 47,6 16GS16FLH ,6 1" 1" 47,6 16GS16FLH ,2 1" 1" 47,6 16GS20FLH90S 68 76,8 1" 1 1/4" 54,0 16GS20FLH90M 90 76,8 1" 1 1/4" 54,0 16GS20FLH ,2 1" 1 1/4" 54,0 20GS16FLH90M 70 88,9 1 1/4" 1" 47,6 20GS16FLH ,9 1 1/4" 1" 47,6 20GS20FLH90M 90 93,9 1 1/4" 1 1/4" 54,0 20GS20FLH ,9 1 1/4" 1 1/4" 54,0 20GS24FLH90S 81 93,9 1 1/4" 1 1/2" 63,5 24GS24FLH ,2 1 1/2" 1 1/2" 63,5 24GS32FLH ,2 1 1/2" 2" 79,5 32PCM32FLH ,1 2" 2" 79,5 3:36

143 Presskopplingar - GS Artikelgrupp: GS-FLC Varugrupp: 1027 Pressnippel GS Rak, Cat-FLC Pressnippel GS Rak, Caterpillar Fläns. Solid stolpe för skalfri GS-hylsa. Arb.: Dim : 42,0 Mpa (6000 psi) Flänsens tjocklek 14,2 mm. Dim. 12GS12FLC 94,0 3/4" 3/4" 41,4 12GS16FLC 94,0 3/4" 1" 47,6 16GS16FLC 98,2 1" 1" 47,6 16GS20FLC 98,2 1" 1 1/4" 54,0 20GS20FLC 113,9 1 1/4" 1 1/4" 54,0 20GS24FLC 115,9 1 1/4" 1 1/2" 63,5 24GS24FLC 91,7 1 1/2" 1 1/2" 63,5 Artikelgrupp: GS-FLC45 Varugrupp: 1027 Pressnippel GS 45B, Cat-FLC Pressnippel GS 45º böj, Caterpillar Fläns. Solid stolpe för skalfri GS-hylsa. Arb.: Dim : 42,0 Mpa Flänsens tjocklek 14,2 mm. höjd ( H ) Dim. 12GS12FLC45 35,0 82,0 3/4" 3/4" 41,4 12GS16FLC45 35,0 82,0 3/4" 1" 47,6 16GS16FLC45 37,0 86,3 1" 1" 47,6 16GS20FLC45 37,0 86,3 1" 1 1/4" 54,0 20GS20FLC45 37,0 104,9 1 1/4" 1 1/4" 54,0 20GS24FLC45 37,0 104,9 1 1/4" 1 1/4" 63,5 24GS24FLC45 46,1 155,8 1 1/2" 1 1/2" 63,5 3:37

144 Presskopplingar - GS Artikelgrupp: GS-FLC90 Varugrupp: 1027 Pressnippel GS 90B, Cat-FLC Pressnippel GS 90º böj, Caterpillar Fläns. Solid stolpe för skalfri GS-hylsa. Arb.: Dim : 42,0 Mpa (6000 psi) Flänsens tjocklek 14,2 mm. höjd ( H ) Dim. 12GS12FLC ,0 3/4" 3/4" 41,4 12GS16FLC ,0 3/4" 1" 47,6 16GS16FLC ,1 1" 1" 47,6 16GS20FLC ,1 1" 1 1/4" 54,0 20GS20FLC ,9 1 1/4" 1 1/4" 54,0 20GS24FLC ,0 1 1/4" 1 1/2" 63,5 24GS24FLC ,2 1 1/2" 1 1/2" 63,5 Artikelgrupp: GS-FKX Varugrupp: 1027 Pressnippel GS, Rak, Inv-M (Komatsu) Pressnippel GS Rak, Invändig mm-gänga. 30º kona. Solid stolpe för skalfri GS-hylsa (Komatsu) ( E2 ) 08GS08FKX M 22x1, ,0 1/2" 27 10GS10FKX M 24x1, ,7 5/8" 30 12GS12FKX M 30x1, ,7 3/4" 32 16GS16FKX M 33x1, ,2 1" 41 3:38

145 Presskopplingar - GS Artikelgrupp: GS-MKB Varugrupp: 1027 Pressnippel GS Rak, Utvändig fingängad mm-gänga. 24º kona. Solid stolpe för skalfri GS-hylsa (Kobelco) Pressnippel GS, Rak, Utv-M (Kobelco) Dim. 12GS22MK M 30x1, ,0 3/4" 22 12GS28MK M 36x1, ,0 3/4" 28 16GS28MK M 36x1, ,2 1" 28 16GS35MK M 45x1, ,2 1" 35 3:39

146 O-ringar Presskopplingar - G / GS Artikelgrupp: DKLG Varugrupp: 7300 O-ring DKLG O-ring passande Gates kopplingar: FDLORX, FDLORX45, FDLORX90. Tryckklass L. Material: Nitril 90 shore. Rör Storlek DKLG ,0 x 1,5 DKLG ,0 x 1,5 DKLG ,5 x 1,5 DKLG ,0 x 1,5 DKLG ,0 x 2,0 DKLG ,0 x 2,0 DKLG ,0 x 2,0 DKLG ,0 x 2,0 DKLG ,0 x 2,5 DKLG ,0 x 2,5 Artikelgrupp: DKSG Varugrupp: 7300 O-ring DKSG O-ring passande Gates kopplingar: FDHORX, FDHORX45, FDHORX90. Tryckklass S. Material: Nitril 90 shore. Rör Storlek DKSG ,0 x 1,5 DKSG ,0 x 1,5 DKSG ,5 x 1,5 DKSG ,0 x 1,5 DKSG ,0 x 2,0 DKSG ,0 x 2,0 DKSG ,3 x 2,0 DKSG ,3 x 2,0 DKSG ,3 x 2,0 DKSG ,3 x 2,5 3:40

147 O-ringar Presskopplingar - G / GS Artikelgrupp: DKB Varugrupp: 7300 O-ring DKB O-ring passande Gates kopplingar: FBSPORX, FBSPORX45, FBSPORX90. Material: Nitril 90 shore. Storlek DKB-04 G 1/4" 5,0 x 1,0 DKB-06 G 3/8" 7,1 x 1,0 DKB-08 G 1/2" 11,1 x 1,6 DKB-10 G 5/8" 12,1 x 1,6 DKB-12 G 3/4" 15,1 x 1,6 DKB-16 G 1" 20,1 x 1,6 DKB-20 G 1 1/4" 27,1 x 1,6 DKB-24 G 1 1/2" 32,1 x 1,6 DKB-32 G 2" 44,17 x 1,78 3:41

148 Snabbkopplingar Se dessa produkter i vår katalog Snabbkopplingar

149 Översikt - Tillbehör GR GRI GEM GMI GEU Plastplugg Plastplugg de 4:1 4:1 4:1 4:2 4:2 GUI GEUB 4:3 4:3 SAE3 SAE6 CTB Plastplugg Rengöring Pistol och plugg 4:3 4:3 4:4 UCEL7 SPO 4:5 4:5

150 Platsplugg Artikelgrupp: GR Varugrupp: 7500 Plastplugg, Utv-G Plastplugg av gul PVC med utvändig G- gänga och sexkanthuvud. Artikelgrupp: GEM Varugrupp: 7500 Plastplugg, Utv-M Plastplugg av gul PVC med utvändig mm-gänga. Passar skärringskopplingar etc. Dim GR G 1/8" GR G 1/4" GR G 3/8" GR G 1/2" GR G 5/8" GR G 3/4" GR G 1" GR G 1 1/4" Artikelgrupp: GRI Varugrupp: 7500 Plasthatt, Inv-G GEM408 M 12x1,5 GEM409 M 14x1,5 GEM410 M 16x1,5 GEM411 M 18x1,5 GEM412 M 20x1,5 GEM413 M 22x1,5 GEM414 M 24x1,5 GEM415 M 26x1,5 GEM418 M 30x2 GEM419 M 36x2 GEM420 M 42x2 GEM421 M 45x2 GEM422 M 52x2 Plashatt av gul PVC med invändig G- gänga. Dim GRI G 1/8" GRI G 1/4" GRI G 3/8" GRI G 1/2" GRI G 5/8" GRI G 3/4" GRI G 1" GRI G 1 1/4" GRI G 1 1/2" GRI G 2" 4:1

151 Platsplugg Artikelgrupp: GMI Varugrupp: 7500 Plastplugg, Inv-M Plastplugg av gul PVC med invändig mm-gänga. Artikelgrupp: GEU Varugrupp: 7500 Plastplugg, Utv-JIC Plastplugg av gul PVC med utvändig UNF-gänga. Passar kragkopplingar etc. Dim GMI1508 M 12x1,5 GMI1509 M 14x1,5 GMI1510 M 16x1,5 GMI1511 M 18x1,5 GMI1512 M 20x1,5 GMI1513 M 22x1,5 GMI1514 M 24x1,5 GMI1517 M 26x1,5 GMI1529 M 30x2 GMI1530 M 36x2 GMI1531 M 42x2 GMI1532 M 45x2 GMI1533 M 52x2 GEU UNF 7/16-20 GEU UNF 1/2-20 GEU UNF 9/16-18 GEU UNF 3/4-16 GEU UNF 7/8-14 GEU UN 1 1/16-12 GEU UN 1 3/16-12 GEU UN 1 5/16-12 GEU UN 1 5/8-12 GEU UN 1 7/8-12 GEU UN 2 1/2-12 4:2

152 Platsplugg Artikelgrupp: GUI Varugrupp: 7500 Plastplugg, Inv-JIC Plastplugg av gul PVC med invändig UNF-gänga. Passar kragkopplingar etc. Artikelgrupp: SAE3 Varugrupp: 7500 Skyddshuv för SAE 3000 PSI fläns Skyddshuv i röd PVC för SAE fläns 3000 psi Kod 61. Dim Dim ID ( d ) GUI UNF 5/16-24 GUI UNF 7/16-20 GUI UNF 1/2-20 GUI UNF 9/16-18 GUI UNF 3/4-16 GUI UNF 7/8-14 GUI UN 1 1/16-12 GUI UN 1 3/16-12 GUI UN 1 5/16-12 GUI UN 1 5/8-12 GUI UN 1 7/8-12 Artikelgrupp: GEUB Varugrupp: 7500 Plastplugg, Utv-UN SAE3-1/ ,2 SAE3-3/ ,1 SAE ,4 SAE3-11/ ,8 SAE3-11/ ,3 SAE ,4 Artikelgrupp: SAE6 Varugrupp: 7500 Skyddshuv för SAE 6000 PSI fläns Skyddshuv i röd PVC för SAE fläns 6000 psi Kod 62. Plastplugg av gul PVC med utvändig UN-gänga Passande ORFSkopplingar. Dim ID ( d ) Dim GEU UNF 9/16-18 GEU UN 11/16-16 GEU UN 13/16-16 GEU UN 1-14 GEU UN 1 3/16-12 GEU UN 1 7/16-12 GEU UN 1 11/16-12 SAE6-3/ ,3 SAE ,6 SAE6-11/ ,0 SAE6-11/ ,5 SAE ,4 4:3

153 Platsplugg Artikelgrupp: CTB Varugrupp: 3910 Skyddspropp CTB CTB-proppen är tillverkad av krympplast. För att täcka de flesta anslutningar fordras endast 6 storlekar. Värms fast över kopplingsanslutningen med en varmluftspistol. Färg: Svart Längd Förp. ( L ) ( st ) CTB2535AA CTB2850AA CTB3140AA CTB3440AA CTB3850AA CTB1660AA :4

154 Rengöring Artikelgrupp: UCEL7 Varugrupp: 3910 Rengöringskit Luftdriven rengöringspistol för slangar. Inkl. 7 munstycken Dim.omfång: 1/4" - 1 1/4" Uppnår renlighet enl. ISO 4406, DIN 13/10 samt SAE NAS1638 Klass 4. Förpackad i praktisk platsväska. Anv.omr: För effektiv rengöring av slangar såväl på fälten som i verkstaden. OBS! Den monterade slangen måste skjutas från båda hållen, med nya pluggar vid varje skjutning. Artikelgrupp: SPO Varugrupp: 3910 Rengöringspellets Rengöringspellets för "skjutning" av slangar. Passande pistol UCEL7 Material: Plast, ej "luddande" Anv.omr: För rengöring av slangar före och efter montering. Omont. slang Monterad slang Förp. ( st ) SP007-1/4" 100 SP010 1/4" SP012 5/16" 3/8" 100 SP014 3/8" SP016-1/2" 100 SP018 1/2" SP020-5/8" 50 SP022 5/8" - 50 SP026 3/4" 3/4" 50 SP033 1" 1" 40 SP /4" 1 1/4" 30 UCEL7 4:5
