1 SIMPLY CLEVER Radio Funky Bruksanvisning Funky: Citigo Rádio švédsky S ST DB

2 Struktur på denna bruksanvisning (förklaringar) Denna bruksanvisning är systematiskt uppbyggd för att göra det enklare för läsaren att söka och förstå nödvändig information. I början av bruksanvisningen finns en innehållsförteckning i vilken alla teman listas efter varandra. Riktningsangivelser Alla riktningsangivelser, som "vänster", "höger", "fram", "bak", gäller i fordonets färdriktning. Symbolförklaring Anger att ett avsnitt är slut. Anger att avsnittet fortsätter på nästa sida. Anger ett registrerat varumärke. Anvisningar VARNING De viktigaste anvisningarna anges under rubriken VARNING. Anvisningar kännetecknade med VARNING uppmärksammar dig på en allvarlig olycks- och skaderisk. VIKTIGT Anvisningar som föregås av Försiktigt uppmärksammar dig på möjliga skador på fordonet (t.ex. skador på växellådan), eller visar på allmänna olycksrisker. En normal Anvisning uppmärksammar dig på viktig information för användning av fordonet.

3 Innehållsförteckning Allmänna anvisningar Viktiga anvisningar 2 Beskrivning och betjäning av apparaten 3 MENU-funktion 4 Radio Betjäning 5 CD-spelare Betjäning 6 Externa ljudkällor Betjäning 8 Innehållsförteckning 1

4 Allmänna anvisningar Viktiga anvisningar Fingeravtryck på displayen avlägsnas genom rengöring med en mjuk trasa som vid behov kan doppas i ren alkohol. Inledande information I denna bruksanvisning beskrivs alla möjliga utrustningsvarianter, utan att de anges som extrautrustning, en viss modellvariant eller som marknadsspecifik utrustning. Detta innebär att de utrustningskomponenter som beskrivs i denna bruksanvisning inte nödvändigtvis finns i fordonet. Utrustningens omfattning för ditt fordon beskrivs i köpedokumentationen som du erhåller vid fordonsköpet. Mer information kan du få från din ŠKODA-handlare. Betjäning Apparaten får endast betjänas när trafikförhållandena tillåter detta. VARNING I första hand ska uppmärksamheten ägnas åt körningen! Som förare bär du det fulla ansvaret för framförandet av fordonet. Använd apparaten så att du i varje trafiksituation har full kontroll över fordonet i annat fall uppstår olycksrisk! Ställ in ljudvolymen så att det alltid är lätt att höra ljudsignaler utifrån, som t.ex. sirener från utryckningsfordon (polis, ambulans, brandkår). En för högt inställd ljudvolym kan leda till hörselskador! Skötsel av displayen VIKTIGT Använd inte lösningsmedel som bensin eller terpentin som kan angripa displayens yta. Behandla displayen med varsamhet, eftersom tryck med fingrarna eller beröring med spetsiga föremål kan orsaka inbuktningar och repor. Stöldskydd Stöldskyddskodningen för radion förhindrar att systemet tas i drift efter ett spänningsavbrott, t.ex. under en reparation på fordonet eller efter en stöld. Efter att batteriet kopplats loss, efter att systemet kopplats från fordonets nätspänning eller efter en låsningsdefekt, måste koden matas in för att systemet ska kunna tas i bruk. Inmatning av kod Slå på enheten medan tändningen är påslagen. Då visas först SAFE och därefter Ange säkerhetskoden med hjälp av funktionsknapparna Bekräfta säkerhetskoden genom att hålla funktionsknappen 6 11 intryckt. Kodnummer Kodnumret kan endast hämtas "online" via ŠKODA-systemet. På så sätt garanteras ett ännu effektivare stöldskydd. Kontakta i så fall en ŠKODA-fackverkstad. Felaktigt kodnummer Om du råkar bekräfta en felaktig kod kan du försöka ytterligare en gång. Antalet försök visas på den andra raden på bildskärmen. Om koden skulle matas in fel en andra gång, spärras apparaten under en timme. Först när det har gått en timme, samtidigt som apparaten och tändningen varit påslagna, kan du mata in säkerhetskoden igen. Om koden matas in fel ytterligare två gånger spärras apparaten återigen i en timme. Cykeln - två försök, spärrad en timme - gäller fortfarande. Koden är normalt lagrad i kombiinstrumentet. Därmed avkodas den automatiskt (komfortkodning). En manuell inmatning av koden är normalt inte nödvändig. 2 Allmänna anvisningar

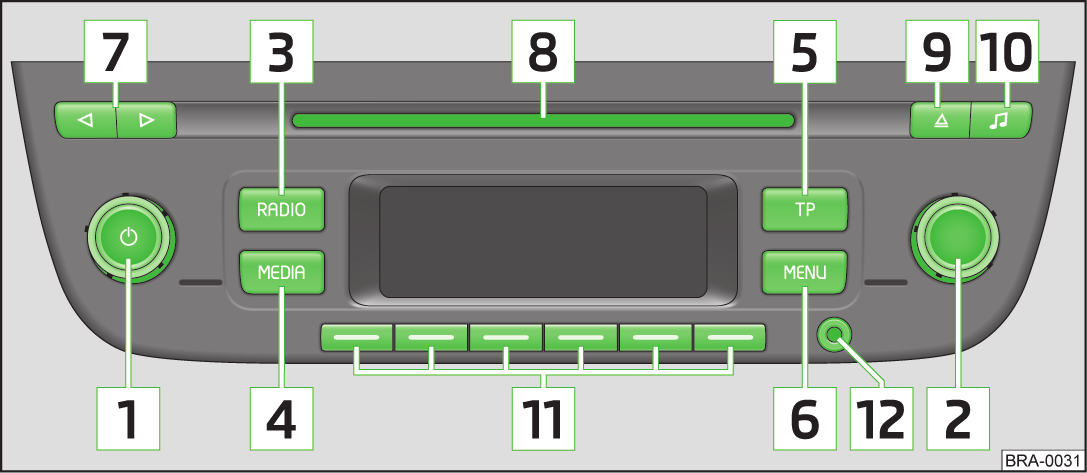

5 Beskrivning och betjäning av apparaten Apparatöversikt Funktionsknappar Lagring och val av radiostation Inmatning av kod AUX-ingång - Anslutning av en extern audiokälla Koppla till och från apparaten Bild 1 Apparatöversikt För att slå till eller från apparaten trycker du på inställningsknappen 1. När apparaten slagits till spelas den senast aktiva audiokällan upp. Om tändningsnyckeln dras ut när apparaten är tillkopplad, kopplas apparaten från automatiskt. Om fordonet är utrustat med systemet KESSY kopplas apparaten från automatiskt när motorn stängts av och dörren öppnats. Om dörren öppnas först och motorn stängs av därefter, kommer apparaten att stängas av först när fordonet låses. Vid frånslagen tändning stängs systemet av automatiskt efter ca en halvtimme (skydd mot urladdning av fordonets batteri) Inställningsknapp för till- och frånkoppling av apparaten (tryck) för reglering av ljudstyrkan på den uppspelade ljudkällan (vrid) Menyknapp för aktivering av funktionen Scan för inställningar i de enskilda funktionerna RADIO - Radiofunktion MEDIA - Medialäge TP - Till-/frånkoppling av trafikradiofunktionen MENU - Inställning av specialfunktioner och - Knappar för förflyttning framåt och bakåt RADIO-funktion - för val av station i stationslistan MEDIA-funktion - för val av föregående resp. nästa spår MENU-funktion - för inställning av börvärden för specialfunktioner CD-schakt - Mata ut CD Ställa in ljudstyrkan För att öka ljudvolymen vrider du inställningsknappen 1 åt höger. För att minska ljudvolymen vrider du inställningsknappen 1 åt vänster. Ändringen av ljudvolymen visas på apparatens display. Om ljudvolymen sänks till 0 stängs högtalarna av och symbolen visas på displayen. VIKTIGT En för högt inställd ljudvolym kan leda till hörselskador! Ställa in ljud Tryck på knappen igen för att välja önskad parameter Toninställningar TRE - diskantinställning; BAS - basinställning; Allmänna anvisningar 3

6 BAL - inställning av ljudstyrkans förhållande mellan vänster och höger sida; FAD - inställning av ljudstyrkans förhållande mellan framsäte och baksäte. MENU-funktion Funktion SCN (Scan) Tryck på menyknappen 2 eller knappen MENU och därefter på funktionsknappen SCN. Uppspelningsautomatiken för alla stationer som kan tas emot inom det aktuella frekvensområdet aktiveras i ca fem sekunder. Tryck på menyknappen 2 igen eller på funktionsknappen SCN för att stoppa uppspelningsautomatiken vid den radiostation som spelas upp för tillfället. AUX - inställning av mottagningskänsligheten för en extern källa OFF - frånkopplat AUX VOL LEVEL 1 - hög nivå, används speciellt för Notebooks AUX VOL LEVEL 2 - mellannivå, används för kassett- eller CD-spelare AUX VOL LEVEL 3 - låg nivå, används för MP3-spelare Varje ändring av inställningen sparas vid växling till en annan menypunkt. Funktionen AS Tryck på knappen MENU och därefter på funktionsknappen AS. Detta startar en automatisk stationssökning under vilken de 6 stationerna med starkast signal lagras i minnesfält FM1 resp. AM1. Ställa in specialfunktioner Tryck på knappen MENU och därefter på funktionsknappen SET. SKM (SEEK MODE) - automatisk stationssökning ALL - stoppar sökningen av alla tillgängliga stationer på platsen; PRESET - stoppar sökningen endast vid de sparade stationerna VOL- - inställning av ljudstyrkan vid påslagning GALA - hastighetsberoende anpassning av ljudstyrkan DIS - inställning av displaybelysningen PHONE - uppspelning av telefonsamtal genom fordonets högtalare PDC - inställning av sänkning av ljudstyrkan vid aktiv parkeringshjälp PDC VOL ATTENU 0 - ingen ljudstyrkabegränsning PDC VOL ATTENU 1 - ljudstyrkabegränsning på mellannivå PDC VOL ATTENU 2 - ljudstyrkabegränsning på låg nivå PDC VOL ATTENU 3 - ljudlöst (Mute) 4 Allmänna anvisningar

7 Radio Betjäning Trafikövervakningens funktionsberedskap indikeras med bokstäverna "TP" längst upp till höger på bildskärmen. Om det vid något tillfälle inte skulle finnas någon mottagbar trafikradiosändare, till exempel på grund av att radiomottagningen är störd, visas istället för "TP", "NO TP". Radiodrift Din radio är utrustad med våglängdsområden för FM och AM. I områdena FM1/FM2 och AM1/AM2 finns vardera 6 minnesplatser. För att växla mellan dessa ska du trycka kort på knappen RADIO. Manuell sökning Ställ in önskad station genom att vrida på menyknappen 2. Automatisk stationssökning Tryck på knappen eller kort för att radion ska söka den efterföljande radiostationen inom valt våglängdsområde. Lagra radiostationer Ställ in önskad radiostation och håll funktionsknappen 11 nedtryckt tills en ljudsignal hörs. Några radiostationer sänder extra textinformation - vilken betecknas som radiotext. RDS (Radio Data System)används för överföring av programmeddelanden och extratjänster och möjliggör bl.a. automatisk stationsspårning. RDS-radiostationer som har tillräckligt god mottagning visar sitt stationsnamn i stället för sändarfrekvensen. Trafikradiofunktion TP Knapp TP - till-/frånkoppling av trafikradiofunktionen. Indikeringen "TP" i kombination med ett stationsnamn (t.ex. i stations- eller minneslistan) indikerar en trafikradiosändare. Oberoende av vilken radiostation som återges säkerställer en extra mottagardel i apparaten att en trafikradiostation alltid tas emot så länge som trafikradiofunktionen är aktiverad. I medialäget söker systemet alltid automatiskt efter en trafikradiostation som kan tas emot i bakgrunden. Radio 5

8 CD-spelare Betjäning Anvisningar för hantering av CD-skivor I den interna enheten kan audio-cd (CD-A) och MP3-CD spelas upp. Sätta i CD Skjut in en CD med textsidan uppåt så långt in i schaktet 8 att den dras in automatiskt. Uppspelningsfunktionen startar automatiskt. Ta ut CD Tryck på knappen - CD-skivan matas ut. Om den "utmatade" CD-skivan inte tas bort inom ca 10 sekunder, dras den av säkerhetsskäl in igen. Knappar för styrning av aktuella audiokällor Apparatens pilknappar eller fungerar alltid på den audiokälla som återges för tillfället, oberoende av i vilken meny man befinner sig. - tryck kort för att växla till början av aktuellt spår eller kapitel; tryck igen för att växla till början av föregående spår eller kapitel. - tryck kort för att växla till början av aktuellt spår eller kapitel, tryck igen för att växla till början av nästa spår eller kapitel. Växla mellan audiokällor Tryck på knappen MEDIA för att välja källa för återgivning: CD (intern CD-spelare) eller AUX. VARNING CD-spelaren är en laserprodukt. Denna laserprodukt överensstämmer vid tillverkningstillfället med de nationella/internationella standarderna DIN EN : och DHHS Rules 21 CFR, Subchapter J och klassificeras som laserprodukt av klass 1. Laserstrålen i denna klass-1-laserprodukt är så svag att den inte utgör någon fara om produkten används för avsett ändamål. Produkten är utformad så att laserstrålen begränsas till apparatens insida. Detta innebär dock inte att lasern som är inbyggd i huset utan sitt hus inte skulle kunna klassas som en laserprodukt i en högre klass. Av denna anledning får apparatens hus under inga omständigheter öppnas. VIKTIGT CD-skivor med texten "Lägg ej i spelare utan iläggssläde" eller Eco Disc får aldrig läggas i den interna enheten för uppspelning. Utmatningen av CD-skivan tar några sekunder efter att man tryckt på. Under denna tid är spärren framför CD-schaktet öppen. Vänta alltid tills CD-skivan har matats ut helt innan du försöker skjuta in en ny CD-skiva. I annat fall kan apparatens CD-enhet skadas. Om CD-skivan har mekaniska skador eller är felaktigt eller ej fullständigt isatt visas först "ERROR / CHECK CD" på displayen. Kontrollera CD-skivan och stoppa in den på nytt korrekt och fullständigt i spelaren. Om "ERROR / CHECK CD" visas igen ska du kontakta en ŠKODA-fackverkstad. Om innertemperaturen i apparaten är för hög, tas ingen CD emot. Apparaten kopplas om till det senast aktiva drifttillståndet. Rengör aldrig CD-skivans yta med vätskor som bensin, lösningsmedel eller rengöringsmedel för LP-skivor eftersom ytan kan skadas. Utsätt aldrig CD-skivan för direkt solstrålning! Använd endast lämpliga skrivverktyg för att skriva på en CD-skiva. Klistra inget på CD-skivan! Ojämna vägar och starka vibrationer kan ge upphov till att CD-skivan "hoppar". Vid kyla eller efter regnskurar kan det komma in fukt (kondens) i CD-spelaren. Detta kan orsaka hopp i uppspelningen eller förhindra uppspelning. I så fall måste man vänta tills fukten har avdunstat. Smutsiga CD-skivor ska inte rengöras med cirkulära rörelser utan inifrån och ut. Använd en mjuk luddfri trasa. Vid kraftig nedsmutsning rekommenderar vi att du rengör CD-skivan med ett vanligt rengöringsmedel för CD-skivor och låter den torka. 6 CD-spelare

9 Kopieringsskyddade CD-skivor och hembrända CD-R- och CD-RW-skivor kan ibland vara svåra att spela upp eller kan inte spelas upp alls. även den närmare informationen för MP3-funktionen. Gällande nationella bestämmelser om upphovsrätt ska beaktas. CD-spelaren innehåller inga delar som kräver skötsel eller kan repareras. Om CD-spelaren är defekt, kontakta en ŠKODA-fackverkstad. CD-spelarens drift Tryck på knappen MEDIA och därefter på funktionsknappen CD (intern CD-enhet) eller AUX» sidan 8, Information om och hantering av externa källor. CD - växla till en ilagd CD/DVD. SCN - alla spår på den aktuella mediakällan spelas upp ca 10 sekunder vardera. Uppspelningsautomatiken kan även startas eller avslutas genom ett kort tryck på menyknappen 2. SCAN CD - spela upp spåren på en CD SCAN FOLDER - spela upp spåren för vald mapp MIX - alla spår på den aktuella ljudkällan spelas upp i slumpvis ordning MIX OFF - menyfunktionen är frånkopplad MIX CD - uppspelning av spåren på en CD i slumpvis ordningsföljd MIX FOLDER - uppspelning av spåren i vald mapp i slumpvis ordningsföljd MIX PLS - uppspelning av spellistan (mapp med utvalda spår från enskilda mappar, vilka är lagrade på CD-skivan) i slumpvis ordning Visas endast när den uppspelade CD-skivan innehåller en spellista. - bläddra uppåt i mappen - bläddra neråt i mappen INF - genom att trycka på funktionsknappen INF kan du välja att visa ytterligare information om MP3-filer på displayen. TITLE - namn på spåret ARTIST - namn på artisten ALBUM - namn på albumet FILE - fil FOLDER - mapp AUX - växla till en extern källa som är ansluten till AUX-IN-multimediaingången» sidan 8, Information om och hantering av externa källor Allmänna anvisningar för MP3-drift Krav på MP3-filer och MP3-datamedia CD-ROM, CD-R, CD-RW med en kapacitet på 650 MB och 700 MB. CD-skivor måste motsvara standarden ISO 9660-Level 2 liksom Joliet-filsystem (single session och multisession). Filnamnen får inte vara längre än 64 tecken. Mappstrukturen är begränsad till 8 mappnivåer. Namn på artist, album och titel för den återgivna MP3-filen kan visas, om denna information finns som ID3-etikett» sidan 7, CD-spelarens drift. Om det inte finns någon ID3-etikett, visas mapp- eller filnamnet. WMA-filer (Windows Media Audio) kan också spelas upp, om de inte är upphovsrättsligt skyddade genom DRM-metoden (Digital Rights Management). Dessa WMA-filer stöds inte av apparaten. Bitrate (dataflöde per tidsenhet) Apparaten stöder MP3-filer med bitrate från 32 till 320 kbit/s liksom MP3-filer med variabel bitrate. På filer med variabel bitrate kan avläsningen av speltiden vara oexakt. CD-spelare 7

10 Externa ljudkällor Betjäning Information om och hantering av externa källor En extern källa som är ansluten via AUX-IN-ingången kan spelas upp i fordonet via radiohögtalarna. Externa audiokällor kan inte styras via radion. Du kan när som helst välja en annan audiokälla på radion. Så länge den externa audiokällan inte kopplas från, förblir den aktiv i bakgrunden. Anvisningar för betjäning av den externa audiokällan finns i bruksanvisningen från respektive tillverkare. Förutsättningar för korrekt anslutning Externa audiokällor ansluts via AUX-IN-ingången med en standard stereokontakt på 3,5 mm. Om den externa audiokällan inte har denna stereokontakt, måste en adapter (till exempel en extern källa med USB-ingången) användas. Endast USB-apparater enligt specifikation 2.0 kan anslutas. Versionen på filhanteringstabellen FAT (File Allocation Table) på den anslutna apparaten ska vara FAT16 (< 2 GB) eller FAT32 (> 2 GB). Vid uppspelning från en apparat med en hårddisk (HDD), på vilken det finns stora datamängder, kan det förekomma en tidsfördröjning vid inläsning av översikten över musikfiler. Vid uppspelning från en apparat, på vilken det finns en komplicerad mappstruktur, kan det förekomma en tidsfördröjning vid inläsning av översikten över musikfiler. Mappstrukturen på den anslutna apparaten får inte överskrida åtta nivåer. En mapp ska inte innehålla fler än 1000 filer. Vid anslutning av apparaten får ingen USB-förlängningskabel eller USB-fördelare (HUB) användas. Adapter En adapter för anslutning av USB-apparater, apparater med Mini-USB-utgång eller en ipod kan köpas hos ŠKODA originaltillbehör. Anpassa uppspelningens ljudstyrka från extern audiokälla Ljudstyrkan för uppspelning av den externa audiokällan kan ställas in med volymreglaget på radion 1. Beroende på den anslutna audiokällan kan den utgående ljudstyrkan från den externa audiokällan ändras. Du kan också ändra mottagningskänsligheten för den externa audiokällan, för att anpassa ljudvolymen på uppspelningen från den externa audiokällan till de övriga audiokällorna eller förhindra distorsion» sidan 4, Ställa in specialfunktioner. VARNING Placera aldrig externa källor på instrumentpanelen. De kan slungas omkring i passagerarutrymmet vid en plötslig körmanöver och orsaka personskador. Placera aldrig externa källor i närheten av krockkuddar. Om krockkudden löser ut kan de slungas bakåt i passagerarutrymmet och skada passagerarna. Under färd får externa källor inte hållas i handen eller i knät. De kan slungas omkring i passagerarutrymmet vid en plötslig körmanöver och orsaka personskador. Dra alltid anslutningskabeln till den externa källan så att kabeln inte stör under körning. VIKTIGT AUX IN-ingången får endast användas för audiokällor! Anvisningar för betjäning av den externa källan finns i bruksanvisningen från respektive tillverkare. Om en extern audiokälla som är utrustad med en adapter för extern strömförsörjning är ansluten via AUX-IN, kan det förekomma att audiosignalen störs. Detta är beroende av kvaliteten på den adapter som används. AUX IN-ingång Ingången för en extern audiokälla AUX-IN finns på apparaten 12. Aktivera AUX IN-ingången genom att trycka på knappen MEDIA och därefter på funktionsknappen AUX. När den externa ljudkällan har anslutits startar uppspelningen automatiskt. Externa audiokällor som är anslutna till AUX-ingången kan inte styras via radioapparaten. 8 Externa ljudkällor

11 ŠKODA AUTO a.s. arbetar kontinuerligt på att vidareutveckla sina radio- och navigationssystem. Vi ber om överseende med att radio- och navigationsapparaternas form och tekniska utförande när som helst kan komma att ändras. Uppgifterna om utseende, mått och funktioner hos radio- och navigationssystemen motsvarar informationen som fanns vid tidpunkten då detta skrevs. Inga anspråk kan grundas på uppgifter, bilder och beskrivningar i denna handledning. Eftertryck, kopiering, översättning eller annan användning, även utdrag, tillåts ej utan skriftligt medgivande från ŠKODA AUTO a.s. Alla rättigheter förbehålls uttryckligen ŠKODA AUTO a.s. enligt upphovsrättslagstiftningen. Med reservation för ändringar. Utgiven av: ŠKODA AUTO a.s. ŠKODA AUTO a.s. 2013

12 SIMPLY CLEVER Radio Funky Bruksanvisning Funky: Citigo Rádio švédsky S ST DB
