1 Ramkvilla Torp VA Arkeologisk utredning inför planerad VA-ledning mellan Ramkvilla och Torp, Ramkvilla socken i Vetlanda kommun, Jönköpings län JÖNKÖPINGS LÄNS MUSEUM Arkeologisk rapport 2014:52 Ingvar Röjder

2

3 Ramkvilla Torp VA Arkeologisk utredning inför planerad VA-ledning mellan Ramkvilla och Torp, Ramkvilla socken i Vetlanda kommun, Jönköpings län JÖNKÖPINGS LÄNS MUSEUM Arkeologisk rapport 2014:52 Ingvar Röjder

4 Rapport, foto och ritningar: Ingvar Röjder Fyndfoto: Göran Sandstedt Grafisk mall: Anna Stålhammar Tryck: Arkitektkopia, Jönköping Jönköpings läns museum, Box 2133, Jönköping Tel: E-post: Utdrag ur tryckta och ajourhållna ekonomiska kartor, Geografiska Grunddata samt Geodata (FUK) är återgivna enligt tillstånd: Lantmäteriet. Ärende nr MS2007/04833, nr MS2012/03742 samt dnr i2012/1091. ISSN: JÖNKÖPINGS LÄNS MUSEUM 2014

5 Innehåll Inledning Omfattning Målsättning Metod Topografi Fornlämnings- och kulturmiljö Tidigare undersökningar Resultat Sammanfattning Åtgärdsförslag Administrativa uppgifter Referenser Tryckta källor Arkiv Kartunderlag....13

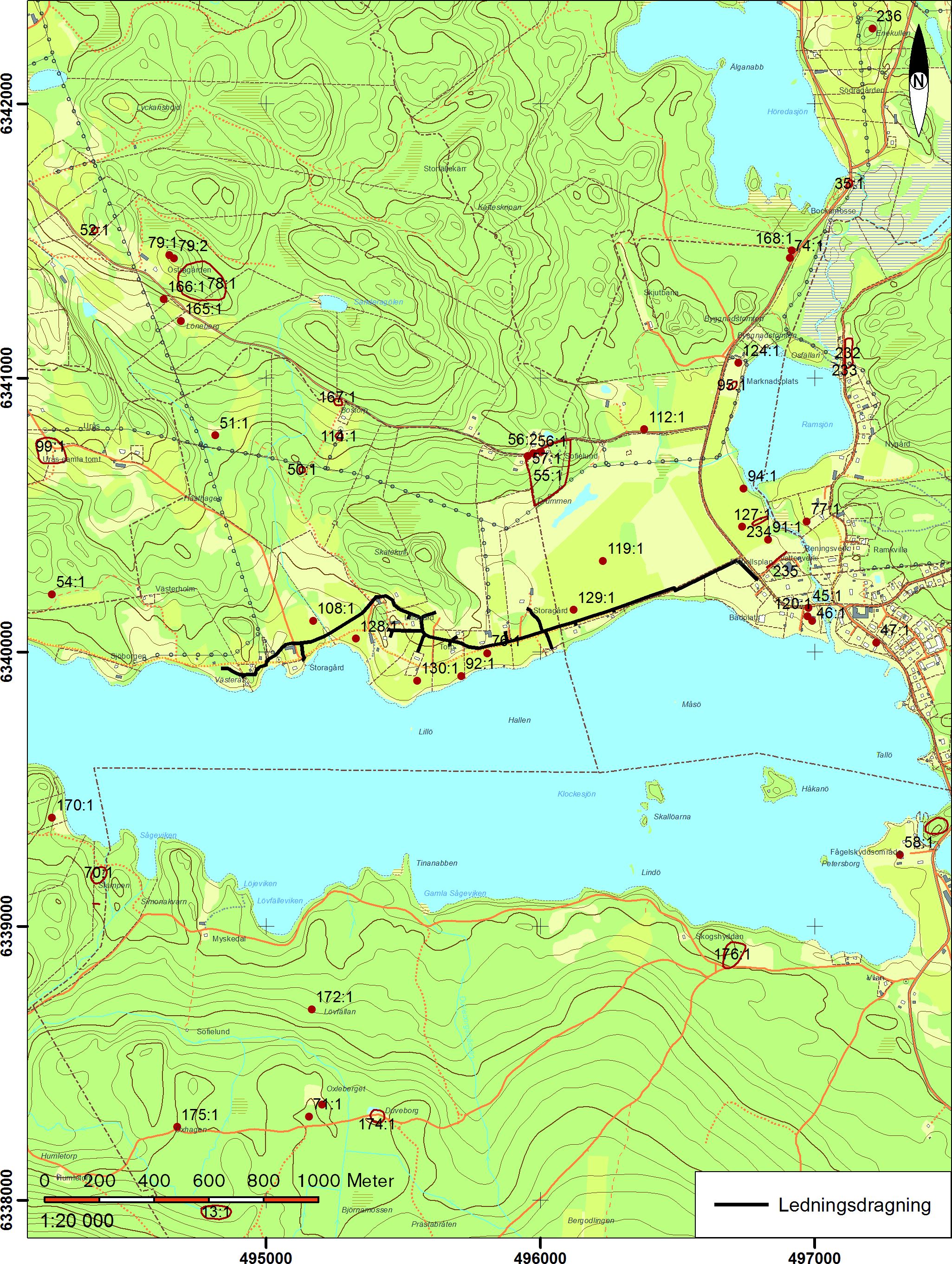

6 figur 1. Utdrag ur ekonomiska kartans blad 63E 3jN och 63E 4jS. Skala 1:20 000

7 ARKEOLOGISK RAPPORT 2014:52 5 Inledning Under oktober månad 2014 har Jönköpings läns museum genomfört en arkeologisk utredning, etapp 1 och 2, i Ramkvilla och Torp. Anledningen är att Ramkvilla företagsutveckling planerar att anlägga en VA-ledning därstädes. Beställare var Ramkvilla företagsutveckling och fält- och rapportansvarig var Ingvar Röjder. Omfattning VA-ledningen har en längd av cirka 2900 meter och arbetsområdet uppskattas till en bredd av 10 meter vilket ger en utredningsyta av m². Målsättning Syftet med utredningen har varit att avgöra om det finns okända fornlämningar eller ytor som kan vara områden för under mark dold fornlämning inom det aktuella arbetsområdet. Metod Utredningen utgjordes i sin första etapp av två faser. I den första fasen genomfördes en arkiv- och kartstudie där bl.a. historiska och geologiska kartor användes för att få en bild av hur landskapet kan ha utnyttjats av människan under förhistorisk och historisk tid. Även Lantmäteriets laserdata utnyttjades för att ta fram en digital terrängmodell av området med en cellstorlek på 0,5 meter. Därefter genomfördes en fältinventering med stöd av den tidigare genomförda arkiv- och kartstudien. Samtliga påträffade forn- och kulturlämningar i inventeringsområdet beskrevs och bedömdes enligt RAÄ:s föreskrifter och mättes in digitalt med GNSS med nätverks-rtk. Avslutningsvis vidtog etapp 2. Denna omfattades av att provrutor och schakt togs upp på ställen som vid den föregående inventeringen bedömdes kunna hysa under mark dolda fornlämningar. Provrutor, schakt och påträffade fynd mättes in med GNSS med nätverks-rtk. Påträffade fynd beskrevs och dokumenterades genom digital fotografering. Topografi Utredningsområdet sträcker sig ca 2 km i strandnära läge längs den norra sidan av Klockesjön. Ledningen går huvudsakligen genom åkermark med höjdnivåer från 190 till 205 m.ö.h. Utredningen berör byarna Ramkvilla och Torp.

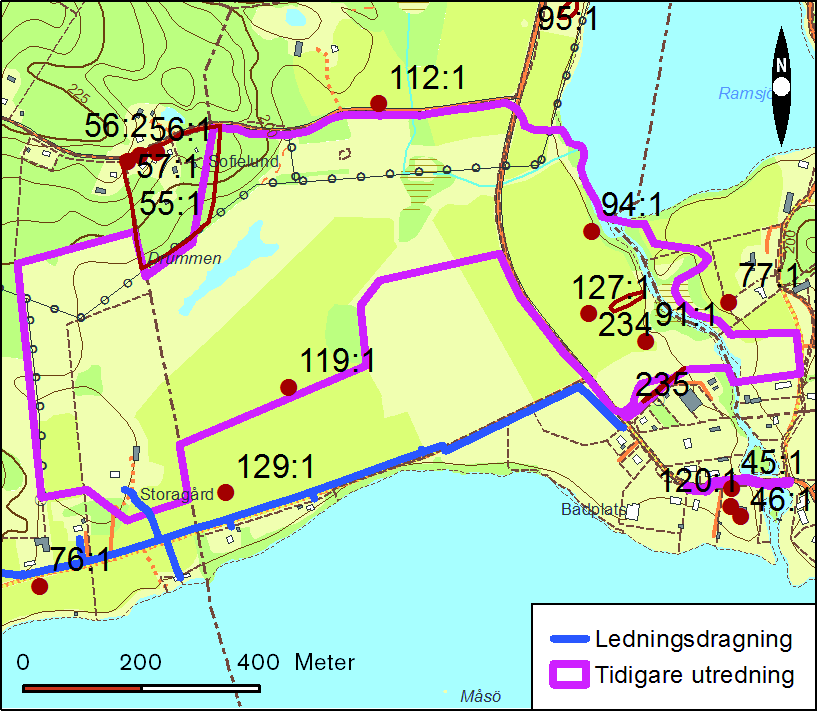

8 6 ARKEOLOGISK RAPPORT 2014:52 I östra delen av utredningsområdet består jordarten av isälvsavlagrad sand. Detta är generellt en faktor som gör det mer sannolikt att påträffa fornlämningar, även om grus vore ännu mer gynnsamt. Längre västerut består jordarten av glacial grovsilt finsand, lera silt och morän. Berggrunden utgörs av ställvis gnejsig sur intrusivbergart (granit, granodiorit, monzonit m.m.) i den svekokarelska orogenen ( miljoner år). Figur 2. Utdrag ur jordartskartan. Sveriges geologiska undersökning (SGU). Skala 1: Teckenförklaringen är inte komplett. Fornlämningar, fyndplatser och utredningsområdet har kopierats in med svart färg. Fornlämnings- och kulturmiljö I närheten av utredningsområdet finns flera fyndplatser för flintavslag (RAÄ Ramkvilla 91:1, 92:1, 127:1, 128:1, 129:1 och 130:1) samt för en skafthålsyxa av sandsten (Ramkvilla 76:1), en eldslagningssten av flinta (Ramkvilla 108:1) och en spjutspets av flinta (Ramkvilla 119:1). Strax öster om området har vid tidigare utredningar påträffats boplatslämningar i form av avslag och splitter av flinta och kvarts, brända ben och slagg (Ramkvilla 234 och 235). Ramkvilla är tidigast belagt Förleden är ram sank äng med efterleden kvill åförgrening (Agertz 2008). Torp är tidigast belagt Torp i förhistoriska och medeltida ortnamn betyder torp (medeltida) nybygge; förtätning av existerande bebyggelse. Ordet lever och betecknar också sedan medeltiden och i modern svenska mindre stuga på ofri jord; dagsverkstorp; soldattorp; ryttartorp (a.a.). Tidigare undersökningar Inför byggande av golfbana, bensinstation och ny cykel- och gångväg genomförde Jönköpings läns museum under november 2003 tre arkeologiska utredningar i området norr och öster om det nu aktuella utredningsområdet. Vid utredningarna påträffades de ovan nämnda boplatslämningarna Ramkvilla 234 och 235. Lämningarna var för få för att motivera ytterligare åtgärder. (Engman 2004) Figur 3. Översikt över tidigare utredningar i närområdet. Resultat Det historiska kartmaterialet över utredningsområdet i Lantmäteriets arkiv är tämligen magert. Från år 1649 finns en geometrisk avmätning över Ramkvilla. Denna visar emellertid inga detaljer i det nu aktuella området (LMS E94-26:1). År genomfördes laga skifte i Ramkvilla Nygård. Den tillhörande kartan visar att utredningsområdet genom Ramkvilla vid den tiden utnyttjades som ängsmark (LMM 06-RAM-21). År genomfördes storskifte i Torp, Urås och Hustrunaskog. Utredningsområdet genom Torp gick då till stora delar genom ängsmark, men även en hel del åkermark. Mindre områden utnyttjades som hagmark (LMM 06-RAM-7).

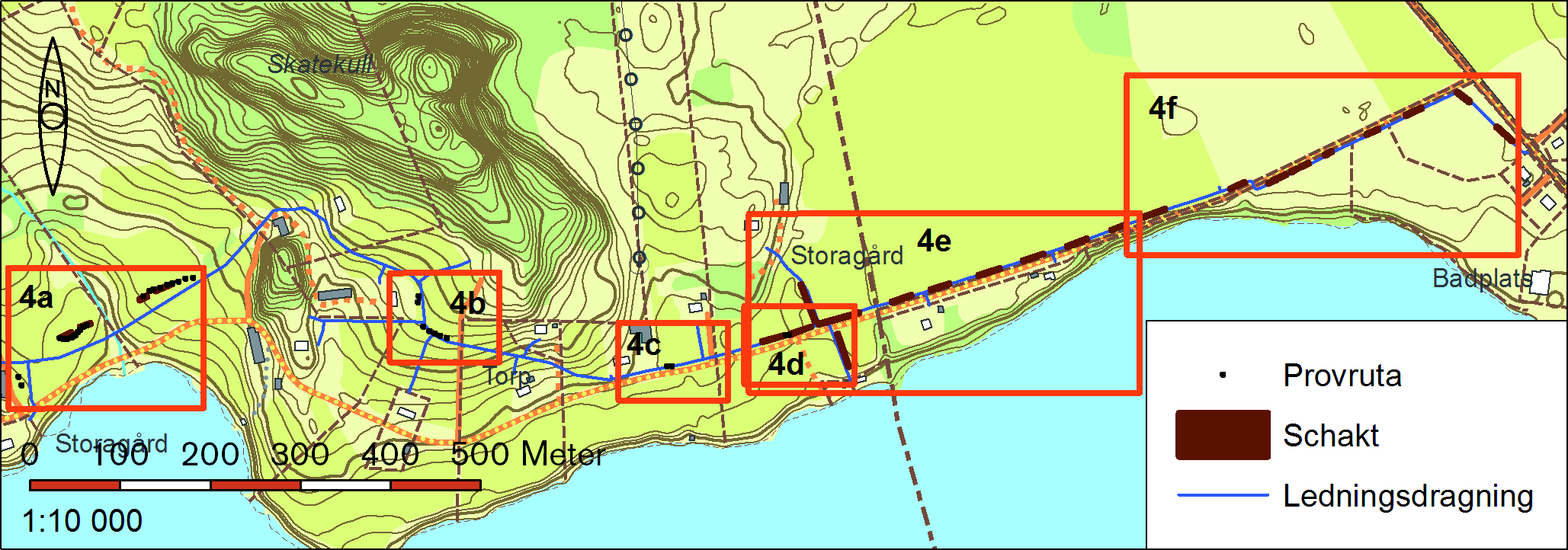

9 ARKEOLOGISK RAPPORT 2014:52 7 Inga forn- eller kulturlämningar påträffades vid inventeringen men med stöd av topografi och jordmån valdes platser ut för den avslutande delen av utredningen. Vid denna grävdes 32 provrutor à cm och 26 sökschakt togs upp. Ett par rutor sållades delvis men flertalet grävdes igenom med skärslev. Provrutor och schakt grävdes där utsättningar hade gjorts i fält snarare än enligt levererade shapefiler. Matjordslagret var i allmänhet ca 30 cm tjockt. På ett Figur 4. Översiktskarta över de schakt och provgropar som grävdes vid utredningen. Figur 4a. Detaljkarta över provgropar och sökschakt.

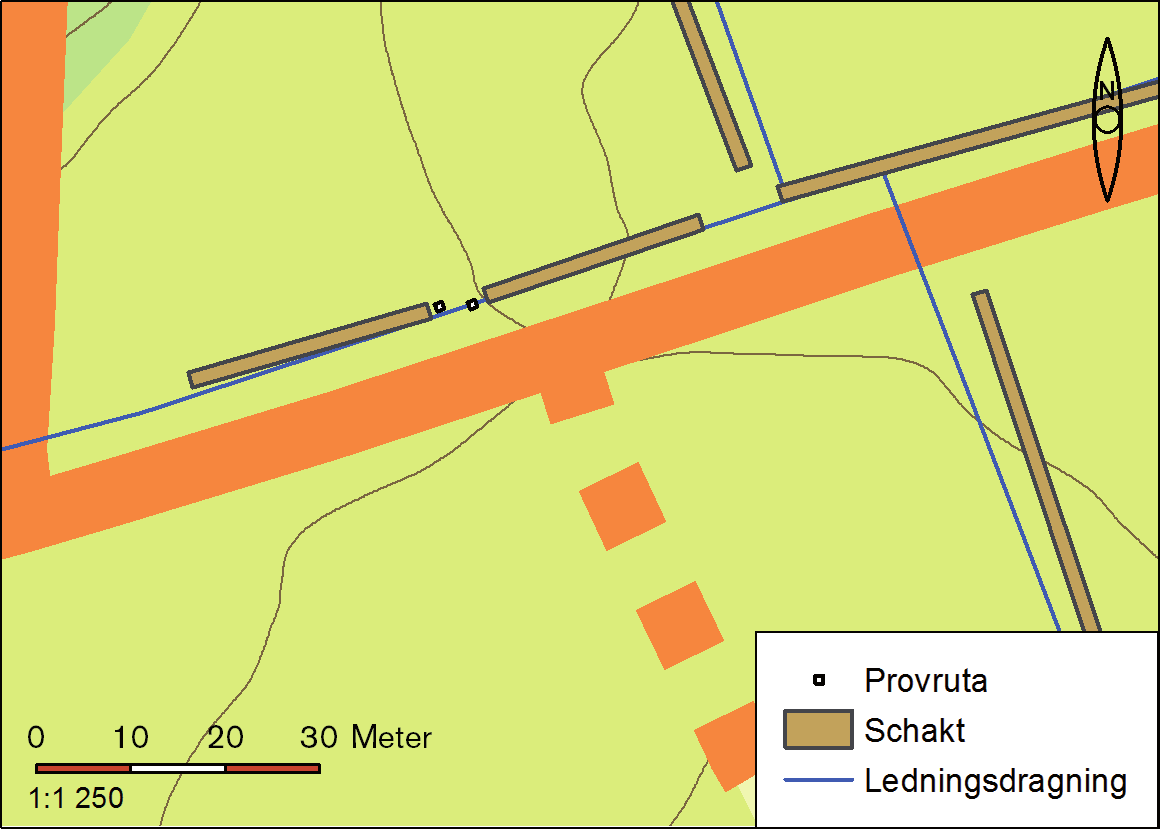

10 8 ARKEOLOGISK RAPPORT 2014:52 Figur 4b. Detaljkarta över provgropar. Jfr översiktskarta på sidan 7. Figur 4c. Detaljkarta över provgropar. Jfr översiktkarta på sidan 7. Figur 4d. Detaljkarta över provgropar och sökschakt. Jfr översiktskarta på sidan 7. De både provgroparna grävdes på ömse sidor om fyndplatsen ir001, jfr figur 5.

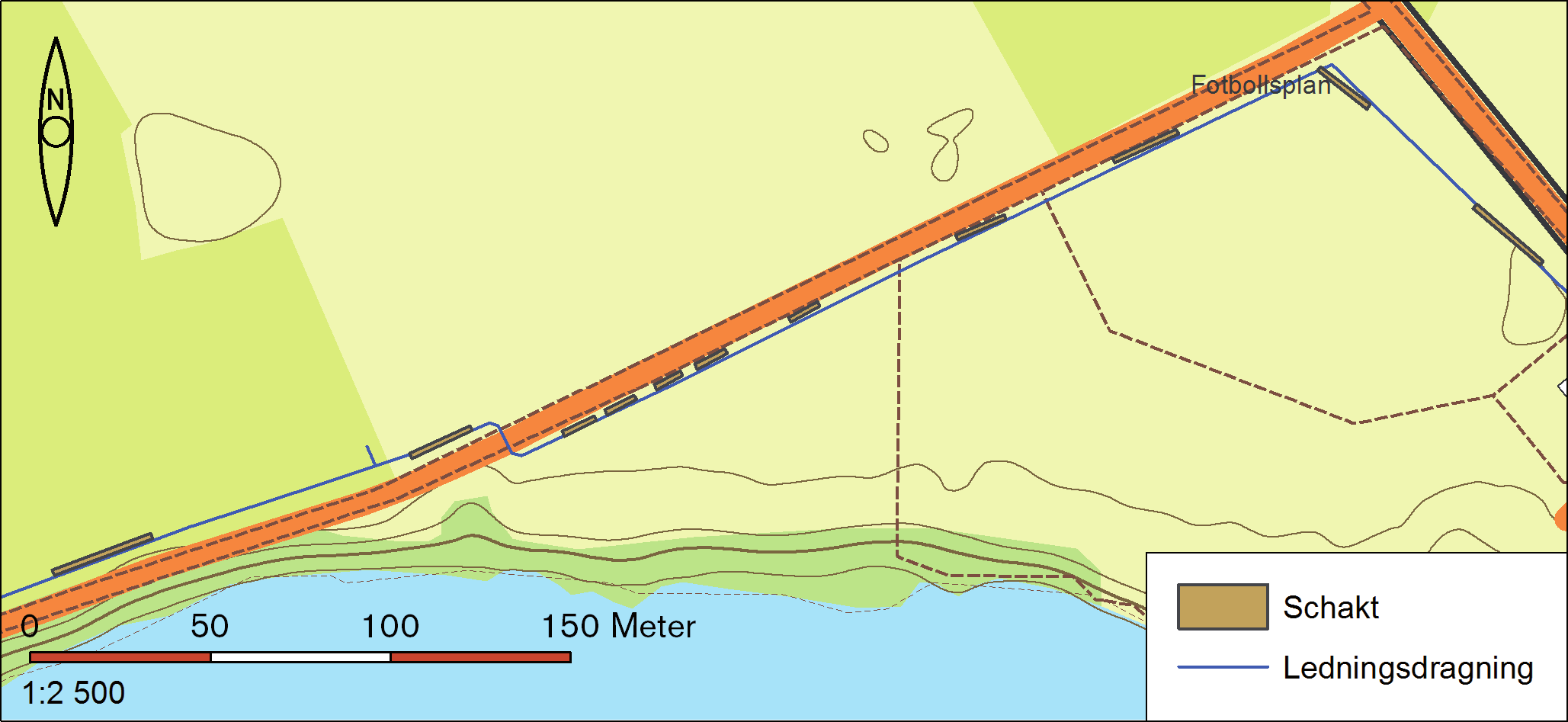

11 ARKEOLOGISK RAPPORT 2014:52 9 ställe var det 60 cm och vid golfbanan och campingplatsen i öster endast cm tjockt. Vid ytbesiktning av åkeryta i utredningens slutskede påträffades ett flintavslag (ir001). Ett par provgropar grävdes i anslutning till detta men tiden medgav inte mer omfattande insatser. I ett sökschakt påträffades ett möjligen bearbetat stenföremål (ir002). Karta med fyndplatserna och bilder på fynden finns på nästa sida. I övrigt påträffades inga fynd eller anläggningar i sökschakt eller provgropar. De påträffade fynden stärker bilden som ges av tidigare påträffade fynd att området i Ramkvilla och Torp har utnyttjats flitigt under stenåldern men är för få för att motivera ytterligare undersökningar i samband med den nu aktuella ledningsdragningen. Figur 4e. Detaljkarta över sökschakt. Jfr översiktskarta på sidan 7. Figur 4f. Detaljkarta över sökschakt. Jfr översiktskarta på sidan 7.

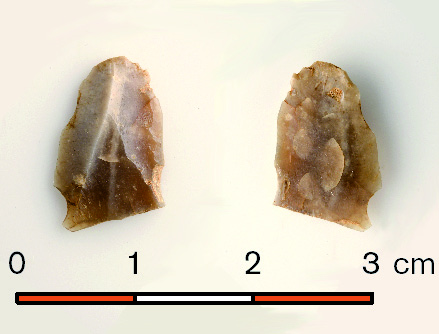

12 10 ARKEOLOGISK RAPPORT 2014:52 Figur 5. Karta över området där de båda fynden påträffades. Jfr figur 4d. Figur 6. Flintavslaget som påträffades vid ir001. Figur 7. Stenföremålet som påträffades vid ir002. Objekt nr /Karta Lämningstyp Beskrivning Antikvarisk bedömning ir001 Fyndplats Fyndplats för 1 flintavslag. Flintavslaget är 13 mm långt, 9 mm brett och 2 mm tjockt. Påträffades vid ytbesiktning av åkeryta.. ir002 Fyndplats Fyndplats för 1 stenföremål. Föremålet år 9,7 cm långt, 3, 5 cm brett och 0,8 cm tjockt. Materialet liknar glimmerskiffer. Ena kanten är bågformad och kan vara bearbetad. Möjligen har det spruckit innan bearbetningen var klar. Påträffades vid sökschaktning på 20 cm djup. Övrig kulturhistorisk lämning Övrig kulturhistorisk lämning Kommentar.. tabell 1. Tabell över tidigare kända samt nypåträffade forn- och kulturlämningar. Förklaring till tabellen återfinns på nästa sida.

13 ARKEOLOGISK RAPPORT 2014:52 11 Förklaringar Antikvarisk bedömning Fornlämning Övrig kulturhistorisk lämning Bevakningsobjekt Uppgift om Ej fastställd Fornlämning är lämningar som vid registreringstillfället bedömts omfattas av skydd enligt Kulturmiljölagen. För att en lämning ska kunna bedömas som fornlämning krävs att den från forna tider, att den tillkommit genom äldre tiders bruk och att den är varaktigt övergiven och kan antas ha tillkommit före Övrig kulturhistorisk lämning används för kulturhistoriska lämningar som enligt rådande praxis vid registreringstillfället inte utgör fornlämning men som ändå anses ha ett antikvariskt värde. Annan lagstiftning kan även vara rådande och ge lämningen ett skydd.. Bevakningsobjekt, dvs det går inte att säkert avgöra om det är fornlämning, alternativt det är svårt att göra en besiktning/bedömning på grund av t.ex. tät vegetation (används endast i undantagsfall) Uppgift om fyndplats, torp etc, där fysiska spår inte kan ses på platsen. Den antikvariska bedömningen har inte fastställts. Avser t ex boplatslägen där en arkeologisk utredning etapp 2 krävs för att fastställa om det är en fornlämning. Sammanfattning Med anledning av Ramkvilla företagsutvecklings planer på att anlägga en VA-ledning mellan Ramkvilla och Torp har Jönköpings läns museum utfört en arkeologisk utredning, etapp 1 och 2, längs sträckan. Vid utredningen påträffades ett flintavslag och ett möjligen bearbetat föremål av glimmerskiffer. Åtgärdsförslag De få fynd som gjordes vid utredningen motiverar inte några ytterligare antikvariska åtgärder. Länsmuseet har samrått med Länsstyrelsen angående åtgärdsförslagen.

14 12 ARKEOLOGISK RAPPORT 2014:52 Administrativa uppgifter Länsstyrelsens dnr: Länsstyrelsens beslutsdatum: Jönköpings läns museums dnr: /2014 Beställare: Ramkvilla företagsutveckling Fält- och rapportansvarig: ingvar Röjder Fältpersonal: Anna Ödeén Fältarbetstid: Län: Jönköpings län Kommun: Vetlanda kommun Socken: Ramkvilla socken Fastighetsbeteckning: Ramkvilla 1:20 m.fl. Belägenhet: Ekonomiska kartans blad 63E 3jN och 63E 4jS Koordinater: N E Koordinatsystem: SWEREF 99 TM Undersökningsyta: m² Fornlämningsnummer: ir001, ir002 Fornlämningstyp: Fyndplats Tidsperiod: Stenålder Fynd nr: jm56363 Tidigare undersökningar: jm dnr 157/03, 239/03, 237/03 Dokumentationsmaterialet förvaras i Jönköpings läns museums arkiv.

15 ARKEOLOGISK RAPPORT 2014:52 13 Referenser Tryckta källor Agertz, J Om ortnamn i Jönköpings län. Jönköping. Engman, F Ramkvilla arkeologisk utredning etapp 1 och 2 i samband med byggande av golfbana, bensinstation och ny cykel- och gångväg. Jönköpings läns museum, arkeologisk rapport 2004:07. Jönköping Arkiv Jönköpings läns museum: Uppdragsregistret. Databas över arkeologiska uppdrag i Jönköpings län. F-Topo. Databas över ortnamn i Jönköpings län Riksantikvarieämbetets fornminnesregister, FMIS Fornsök: fmis.raa.se/cocoon/fornsok/search.html. Kartunderlag Lantmäteriet. ArkivSök. Ramkvilla, geometrisk avmätning. Upprättad år 1649 av P. Jonsson Gjeting. Skala 1: LMS E94-26:1. Ramkvilla Nygård, laga skifte. Upprättad år 1837 av J.E. Sellander. Skala 1: LMM 06-RAM-21. Torp, Urås och Hustrunaskog, storskifte. Upprättad år 1807 av Magn. Just. Ek. Skala 1: LMM 06-RAM-7. SGU. Sveriges geologiska undersökning. Kartgeneratorn. Jordartskarta. Skala 1: : Berggrundskarta. Skala 1:

16

17

18 I Ramkvilla vid Klockesjön har människan bott och verkat sedan stenåldern. När en ny VA-ledning skulle dras genom området genomfördes därför en arkeologisk utredning. Vid utredingen påträffades ytterligare ett par pusselbitar till områdets långa förhistoria. Arkeologisk rapport 2014:52 JÖNKÖPINGS LÄNS MUSEUM
