Mätteknik (ESSF10) Kursansvarig: Johan Nilsson Översiktligt kursinnehåll

Transkript

1 Biomedicinsk teknik Mätteknik (ESSF10) Kursansvarig: Johan Nilsson Översiktligt kursinnehåll Metoder för mätning av elektriska storheter som: Spänning, Ström, Impedans, Tid, Frekvens, Frekvensspektra Instrument för genomförandet av mätningarna Uppbyggnad av enkla datorbaserade mätsystem Metoder för minimering av störningar och mätfel

2 Labmoment i kursen Digitala oscilloskop Tid- och frekvensmätning Impedansmätning Störningar Mätsystem Kontinuerlig examination Kursen examineras löpande under kurstiden Delmoment: Genomfört samtliga laborationer Kontrollfrågor innan lab Skrivit en större lab-rapport Granskat en större rapport Skrivit en mindre lab-rapport Klarat det praktiska provet (digitalt oscilloskop) Utvecklat ett fungerande mätsystem

3 Examination av labmoment i kursen Digitala oscilloskop Kontrollfrågor Praktiskt prov Tid- och frekvensmätning Kontrollfrågor Mindre rapport Impedansmätning Kontrollfrågor Större rapport, granskning Störningar Kontrollfrågor Större rapport, granskning Mätsystem Förberedelseuppgifter utförda Fungerande mätsystem Instuderingshjälp i labhandledningarna Mätteknik för E & D Digitala oscilloskop Laborationshandledning 2016 Institutionen för biomedicinsk teknik LTH

4 Instuderingshjälp i labhandledningarna Läsanvisningar* Modern elektronisk mätteknik: Kap. 5 - Probens uppbyggnad och egenskaper ( ) Kap. 6 - Digitala minnesoscilloskop ( ) Kap. 8 - Frekvensanalys (437, ) Uppgifter 5.10 (346) Uppgifter 6.10 ( ): 1, 3-22 Uppgifter 8.6 (471): 8-11 Läs igenom laborationshandledningen. Du*skall*känna*till*och*kortfattat*kunna*beskriva:* Probens uppbyggnad och funktion Skillnader mellan olika samplingsmetoder både för engångsförlopp och repetetiva förlopp Nackdelar och fördelar för digitala oscilloskop jämfört med analoga ocilloskop Vikningsbegreppet Olika former av triggning Minnesdjup, samplingshastighet och upplösning hos digitala oscilloskop. Bandbredd FFT Fönsterfunktioner (FFT) För*godkänd*laboration*krävs:* Godkänt på de skriftliga förberedelsefrågorna. Godkänd laboration Godkänt på praktiskt prov. Denna examination bokar man en tid till (efter laborationen) på anslagstavlan. Under detta prov, som tar ca 15 minuter, skall man visa att kan hantera oscilloskopet, samt kunna svara på de teoretiska frågor som examinatorn ställer under provtiden. För att ha en chans att bli godkänd på det praktiska provet bör man öva själv tills man känner sig säker på oscilloskopet. Det kommer att finnas uppställningar för övning på egen hand i ett rum på institutionen. Större rapport Rapporten skall gå att läsa fristående från lektions- och laborationshandledningarna. Rapporten ska riktas till E, D eller F teknolog som inte gått kursen. Rapporten ska göra det möjligt för läsaren att i princip upprepa laborationen. I rapporten ska en annan labgrupps resultat tas med och ställas i relation till de egna resultaten. Rapporten ska granskas av annan labgrupp som skriver en kort granskningsrapport.

5 Kursschema Preliminärt kursschema Mätteknik 2016 Läsvecka Aktivitet Dag Tid Plats Innehåll Examination 1 Föreläsning Måndag E:1406 Introduktion Föreläsning Tisdag 8-10 E:1406 Digitala oscilloskop 18/1-22/1 Laboration Onsdag E:1309, 1310 Digitala oscilloskop Kontrollfrågor, praktiskt prov Torsdag 8-12 E:1309, 1310 Digitala oscilloskop Kontrollfrågor, praktiskt prov Torsdag E:1309, 1310 Digitala oscilloskop Kontrollfrågor, praktiskt prov Fredag 8-12 E:1309, 1310 Digitala oscilloskop Kontrollfrågor, praktiskt prov Fredag E:1309, 1310 Digitala oscilloskop Kontrollfrågor, praktiskt prov 2 Lektion Måndag E: Impedansmätning 1 25/1-29/1 Måndag E:1328 Tid- och frekvens 1 3 Lektion Tisdag 8-10 E: Impedansmätning 2 1/2-5/2 Tisdag 8-10 E:1328 Tid- och frekvens 2 Laboration Onsdag E:1309 Impedansmätning Kontrollfrågor, Större rapport - hälften av labgrupperna skriver, hälften granskar. E:1310 Tid- och frekvens Kontrollfrågor, Kort rapport - alla grupper skriver Torsdag 8-12 Enligt ovan Enligt ovan Torsdag Enligt ovan Enligt ovan Fredag 8-12 Enligt ovan Enligt ovan Fredag Enligt ovan Enligt ovan 4 Föreläsning Tisdag 8-10 E:1406 CE-märkning 8/2-12/2 5 Lektion Måndag E: Störningar 1 15/2-19/2 Måndag E:1328 Mätsystem 1 6 Lektion Tisdag 8-12 E: Störningar 2 22/2-26/2 Tisdag 8-12 E:1328 Mätsystem 2 Laboration Onsdag E:1309 Mätsystem Visa upp förberedelse, fungerande mätsystem med mjukvara. E:1310 Störningar Kontrollfrågor, Större rapport - hälften av labgrupperna skriver, hälften granskar. Torsdag 8-12 Enligt ovan Enligt ovan Torsdag Enligt ovan Enligt ovan Fredag 8-12 Enligt ovan Enligt ovan Fredag Enligt ovan Enligt ovan 7 Föreläsning tisdag 8-10 E:1406 Summering av kursen, utvärdering. 29/2-4/3 Färdigställande av rapporter från veckan innan Måndag 8-10 E:1328 Omskrivning av kontrollfrågor för de som ej klarat på lab. Lokaler Lab Prakt. prov Kursadm E:B

6 Anmälan till laborationer Om ni inte har anmält er: Gå till Désirée och anmäl er där Eller gå in på Doodle:n och anmäl er där (stängs tisdag fm) Meddela Désirée om lab-partner Vad är bra mätteknik? Man ska kunna välja en lämplig mätmetod i en given situation. Man ska kunna välja ett lämpligt instrument som passar metoden och framför allt: Man ska mäta rätt Var kritisk Är resultatet rimligt?

7 Mätning av växelspänning Mätsystem

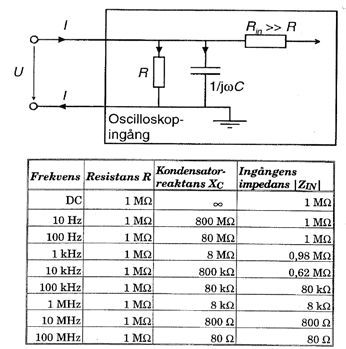

8 Mätsystemets impedans Exempel på instrumentingång, 1 MOhm

9 Exempel på instrumentingång, 50 Ohm Transmissionsledningar

10 Transmissionsledningar Transmissionsledning

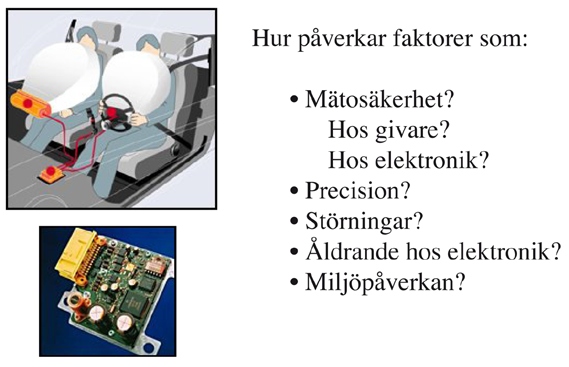

11 Exempel: Krockkudde
